1 PROJEKT WYMANY OŚWETLENA, NSTALACJ ELEKTRYCZNEJ NSKOPRĄDOWEJ NA TERENE TRUBUNAŁU KONSTYTUCYJNEGO Warszawa, Al. Szucha 1 A NAZWA REMONTU: WYMANA OŚWETLENA ZEWNĘTRZNEGO KABL ZEMNYCH ADRES REMONTU: WARSZAWA AL. SZUCHA 1 A NWESTOR: PROJEKTOWAŁ: BRANŻA: BURO TRYBUNAŁU KONSTYTUCYJNEGO WARSZAWA AL. SZUCHA 1 A KRZYSZTOF TYRAJSK ELEKTRYCZNA TELETECHNCZNA OPRACOWANE: Projektował AUTOR Krzysztof Tyrajski nr upr. MAZ/S/355/01 Uprawnienia budowlanie do projektowania w specjalności instalacyjnej w zakresie sieci, instalacji i urządzeń elektrycznych i elektroenergetycznych PODPS OPRACOWANE: KWECEŃ 015

2 Spis treści Oświadczenie Projektanta... 3 Wstęp Przedmiot opracowania Opis techniczny Wymiana słupów i opraw oświetleniowych Wymiana kabli oświetlenia terenu Wymiana zasilania i sterowania napędem bram wjazdowych Wymiana zasilania podświetlenia wystaw na ogrodzeniu Obliczenia techniczne Obliczenia Dobór przekroju przewodu ze względu na dopuszczalny spadek napięcia Dobór zabezpieczenia kabli i przewodów przed skutkami przeciążenia Zestawiane materiałów zasadniczych Rysunki... 9

3 Oświadczenie Projektanta Ja, niżej podpisany Krzysztof Tyrajski Uprawniania budowlane nr 6/89 Sk-ce, jestem członkiem Mazowieckiej zby nżynierów Budownictwa pod numerem ewidencyjnym MAZ/S/355/01 po zapoznaniu się z przepisami ustawy z dnia 7 lipca 1994 r. Prawo budowlane (jednolity tekst z 003 r. Dz. U. nr 07, poz. 016 z późniejszymi zmianami, zgodnie z art. 0 ust. 4 tej ustawy) oświadczam, że: Projekt wymiany oświetlenia zewnętrznego i kabli ziemnych na terenie Trybunału Konstytucyjnego Al. Szucha 1A w Warszawie Wykonany dla: Biura Trybunału Konstytucyjnego Sporządzony został zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Warszawa, kwiecień 015

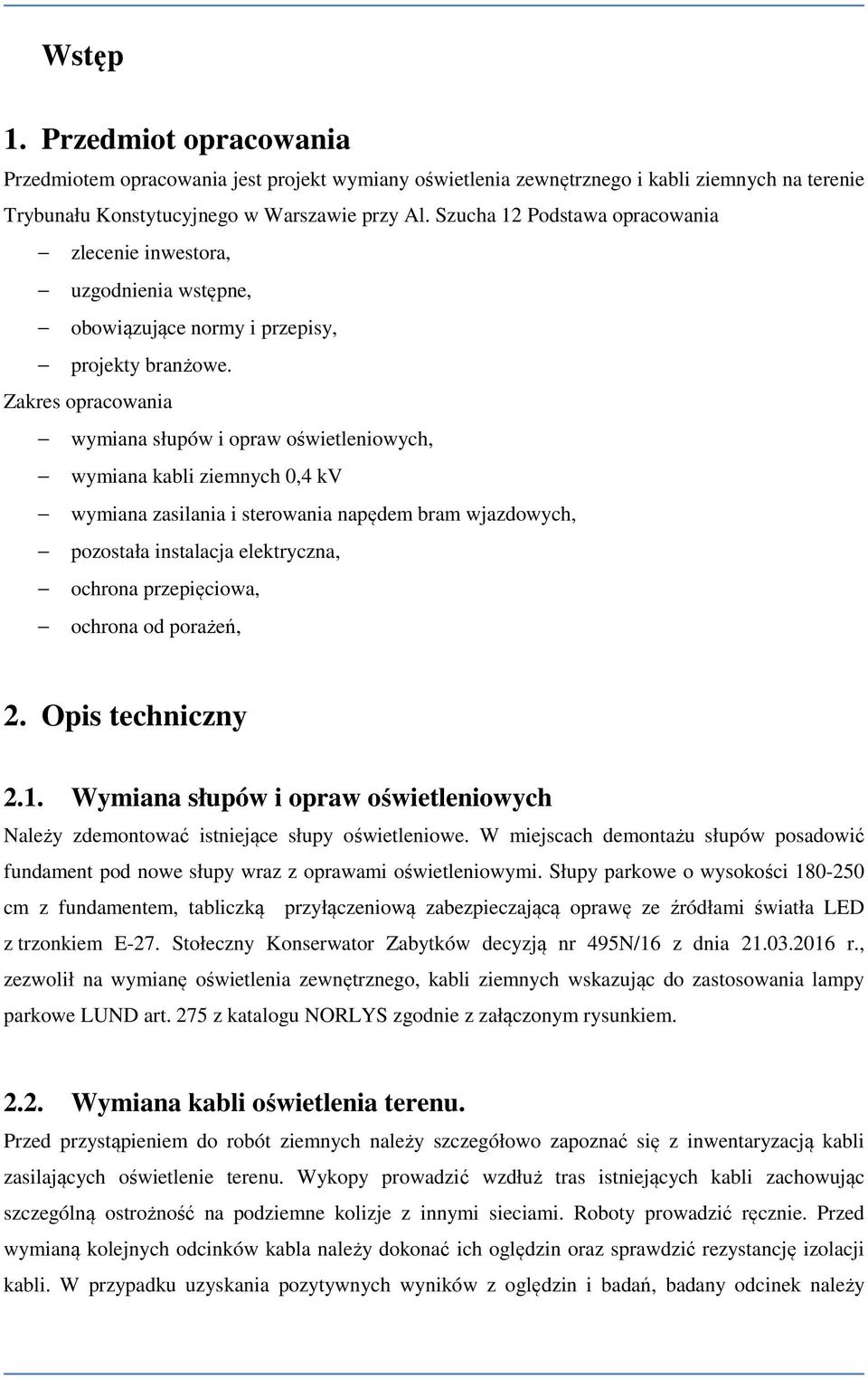

4 Wstęp 1. Przedmiot opracowania Przedmiotem opracowania jest projekt wymiany oświetlenia zewnętrznego i kabli ziemnych na terenie Trybunału Konstytucyjnego w Warszawie przy Al. Szucha 1 Podstawa opracowania zlecenie inwestora, uzgodnienia wstępne, obowiązujące normy i przepisy, projekty branżowe. Zakres opracowania wymiana słupów i opraw oświetleniowych, wymiana kabli ziemnych 0,4 kv wymiana zasilania i sterowania napędem bram wjazdowych, pozostała instalacja elektryczna, ochrona przepięciowa, ochrona od porażeń,. Opis techniczny.1. Wymiana słupów i opraw oświetleniowych Należy zdemontować istniejące słupy oświetleniowe. W miejscach demontażu słupów posadowić fundament pod nowe słupy wraz z oprawami oświetleniowymi. Słupy parkowe o wysokości cm z fundamentem, tabliczką przyłączeniową zabezpieczającą oprawę ze źródłami światła LED z trzonkiem E-7. Stołeczny Konserwator Zabytków decyzją nr 495N/16 z dnia r., zezwolił na wymianę oświetlenia zewnętrznego, kabli ziemnych wskazując do zastosowania lampy parkowe LUND art. 75 z katalogu NORLYS zgodnie z załączonym rysunkiem... Wymiana kabli oświetlenia terenu. Przed przystąpieniem do robót ziemnych należy szczegółowo zapoznać się z inwentaryzacją kabli zasilających oświetlenie terenu. Wykopy prowadzić wzdłuż tras istniejących kabli zachowując szczególną ostrożność na podziemne kolizje z innymi sieciami. Roboty prowadzić ręcznie. Przed wymianą kolejnych odcinków kabla należy dokonać ich oględzin oraz sprawdzić rezystancję izolacji kabli. W przypadku uzyskania pozytywnych wyników z oględzin i badań, badany odcinek należy

5 pozostawić. Kosztorys inwestorski obejmuje wymianę całości kabli YKY 5x6 mm. Na całej długości trasy należy ułożyć rurę arota DVK 75 dwuścienną, do której zostanie wciągany kabel. Linie zasilające oprawy mocowane na słupach wykonane będą kablem typu YKY 5x6 mm. Kabel ułożyć w rurze na głębokości 70 cm na 10 cm podsypce z piasku. Kabel przysypać 10 cm warstwą piasku a następnie gruntem rodzimym. Przed uszkodzeniem mechanicznym kabel należy zabezpieczyć folią o barwie niebieskiej i grubości co najmniej 0,5 mm. Odległość foli od kabla powinna wynosić 5 cm. Przed wprowadzeniem kabla do budynku przewidzieć zapasy kabli. Na trasie kabla w odległości co 10 m oraz przy wprowadzeniu kabla na słup powinny być założone opaski informacyjne z danymi: typ i przekrój kabla trasa kabla, użytkownik kabla, napięcie, rok ułożenia..3. Wymiana zasilania i sterowania napędem bram wjazdowych. Wymienić kable zasilające i sterujące napędem bram wjazdowych. Wykop prowadzić wzdłuż tras istniejących kabli z zachowaniem szczególnej ostrożności. Roboty ziemne należy wykonywać ręcznie. Kable prowadzić w rurach ochronnych DVK 75. Zachować warunki techniczne wykopu i zasypania kabli jak w przypadku punktu.. opisu technicznego Tablica TO 1 Tablica TO 1 znajduję się w pomieszczeniu portierni. Załączanie oświetlenia terenu realizowane jest za pomocą wyłączników 63 A umieszczonych w polach 6 i 7. Nie przewiduję się ich wymiany. Tablica TS 1 W tablicy znajdującej się na parterze przy bibliotece TS 1 znajdują się zabezpieczenia S 101 L 16 A dla zasilania napędów dwóch bram wjazdowych. Zabezpieczenia są przestarzałe i należy ich zdemontować. Zasilenia napędów bram wjazdowych należy przełożyć do rozdzielnicy TO 1 znajdującej się w pomieszczeniu portierni i zastosować zabezpieczenia C Wymiana zasilania podświetlenia wystaw na ogrodzeniu Zasilenie podświetlenia wystaw znajdujących się na ogrodzeniu poprowadzić od rozdzielnicy TO1 do puszki hermetycznej P 66 zlokalizowanej przy najbliższej gablocie wystawy zewnętrznej Trybunału Konstytucyjnego. nstalacja ochrony od porażeń

6 Dla zapewnienia ochrony przed dotykiem bezpośrednim została zastosowana izolacja części czynnych. Dla zapewnienia ochrony przed dotykiem pośrednim zostało zastosowane: dodatkowe miejscowe połączenia wyrównawcze, samoczynne wyłączenie zasilania, dla obwodów oświetlenia ( dostępnych) wyłączniki różnicowoprądowe. nstalację elektryczną należy wykonać 30V jako trójżyłową (L, N, PE) 400V jako pięciożyłową (L1, L, L3, N, PE). 3. Obliczenia techniczne 3.1. Obliczenia Dobór przekroju przewodu ze względu na dopuszczalny spadek napięcia Oświetlenie terenu ( miedzy RNN a końcowa oprawa oświetleniowa) Przyjęto przewodu: YKY 5x6mm² w rurze i ziemi P = 1,7 kw l = 60 m γ = 56 U n = 30V Spadek napięcia: U % 5 10 Pl = γsu N U % 5 10 *1,7 * 60 = 56 * 6 * 400 U = 0,8% % Gdzie: P - Moc obliczeniowa, l - długość przewodu, S - minimalna średnica przewody, znamionowe, γ - konduktywność materiału. Un - napięcie

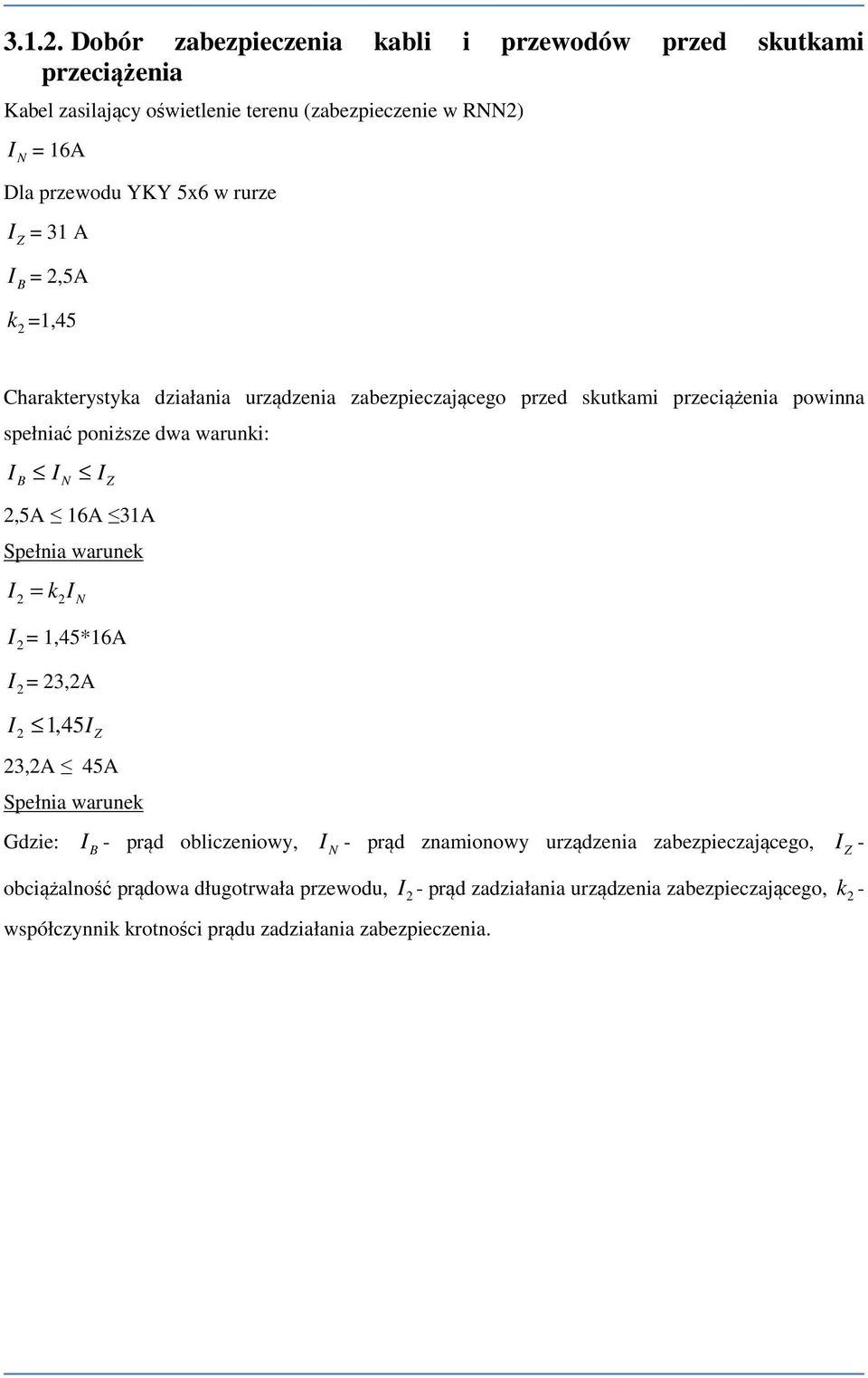

7 3.1.. Dobór zabezpieczenia kabli i przewodów przed skutkami przeciążenia Kabel zasilający oświetlenie terenu (zabezpieczenie w RNN) N = 16A Dla przewodu YKY 5x6 w rurze Z = 31 A B =,5A k =1,45 Charakterystyka działania urządzenia zabezpieczającego przed skutkami przeciążenia powinna spełniać poniższe dwa warunki: B N,5A 16A 31A Z Spełnia warunek = k N = 1,45*16A = 3,A 1, 45 Z 3,A 45A Spełnia warunek Gdzie: B - prąd obliczeniowy, N - prąd znamionowy urządzenia zabezpieczającego, Z - obciążalność prądowa długotrwała przewodu, - prąd zadziałania urządzenia zabezpieczającego, k - współczynnik krotności prądu zadziałania zabezpieczenia.

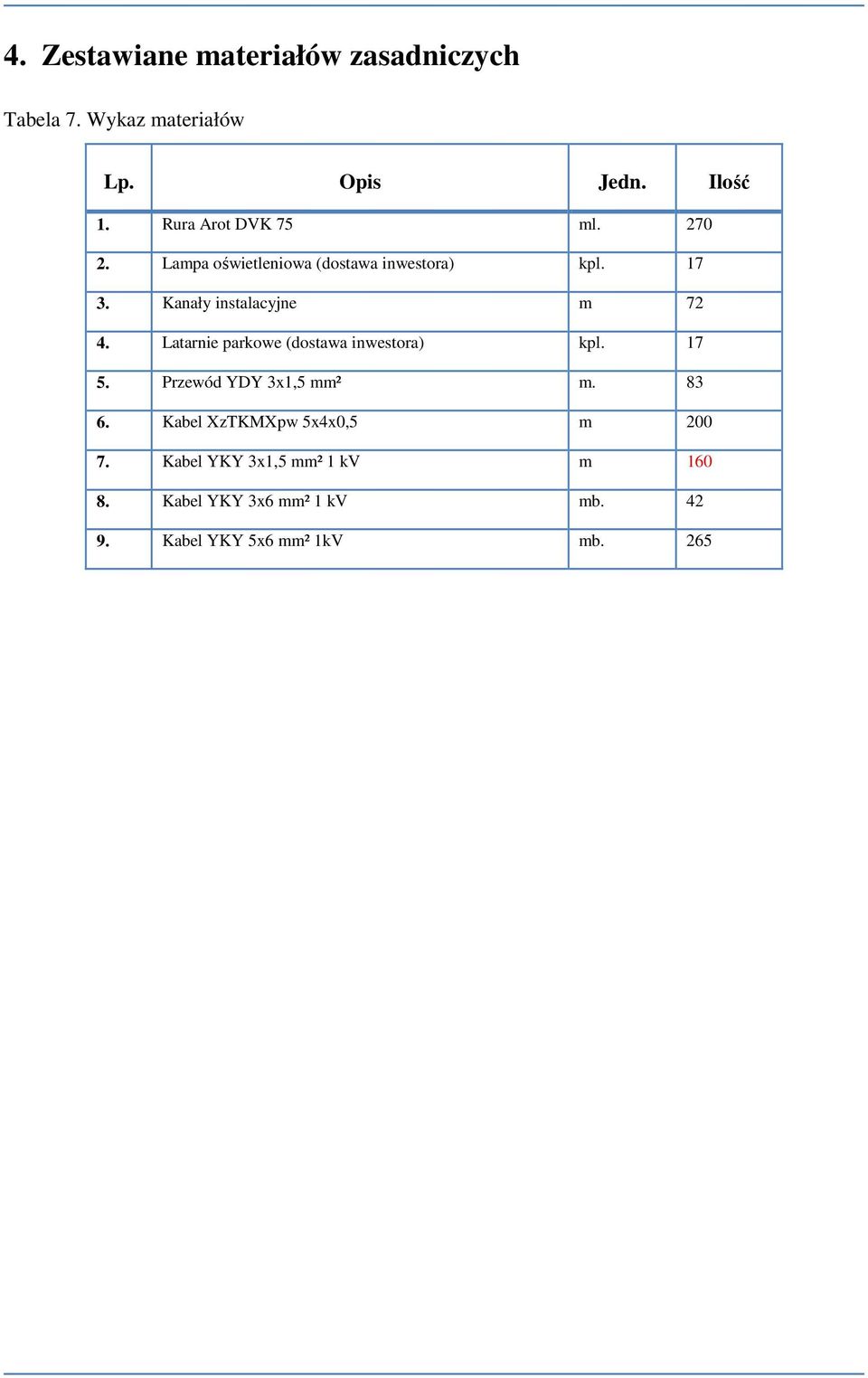

8 4. Zestawiane materiałów zasadniczych Tabela 7. Wykaz materiałów Lp. Opis Jedn. lość 1. Rura Arot DVK 75 ml. 70. Lampa oświetleniowa (dostawa inwestora) kpl Kanały instalacyjne m 7 4. Latarnie parkowe (dostawa inwestora) kpl Przewód YDY 3x1,5 mm² m Kabel XzTKMXpw 5x4x0,5 m Kabel YKY 3x1,5 mm² 1 kv m Kabel YKY 3x6 mm² 1 kv mb Kabel YKY 5x6 mm² 1kV mb. 65

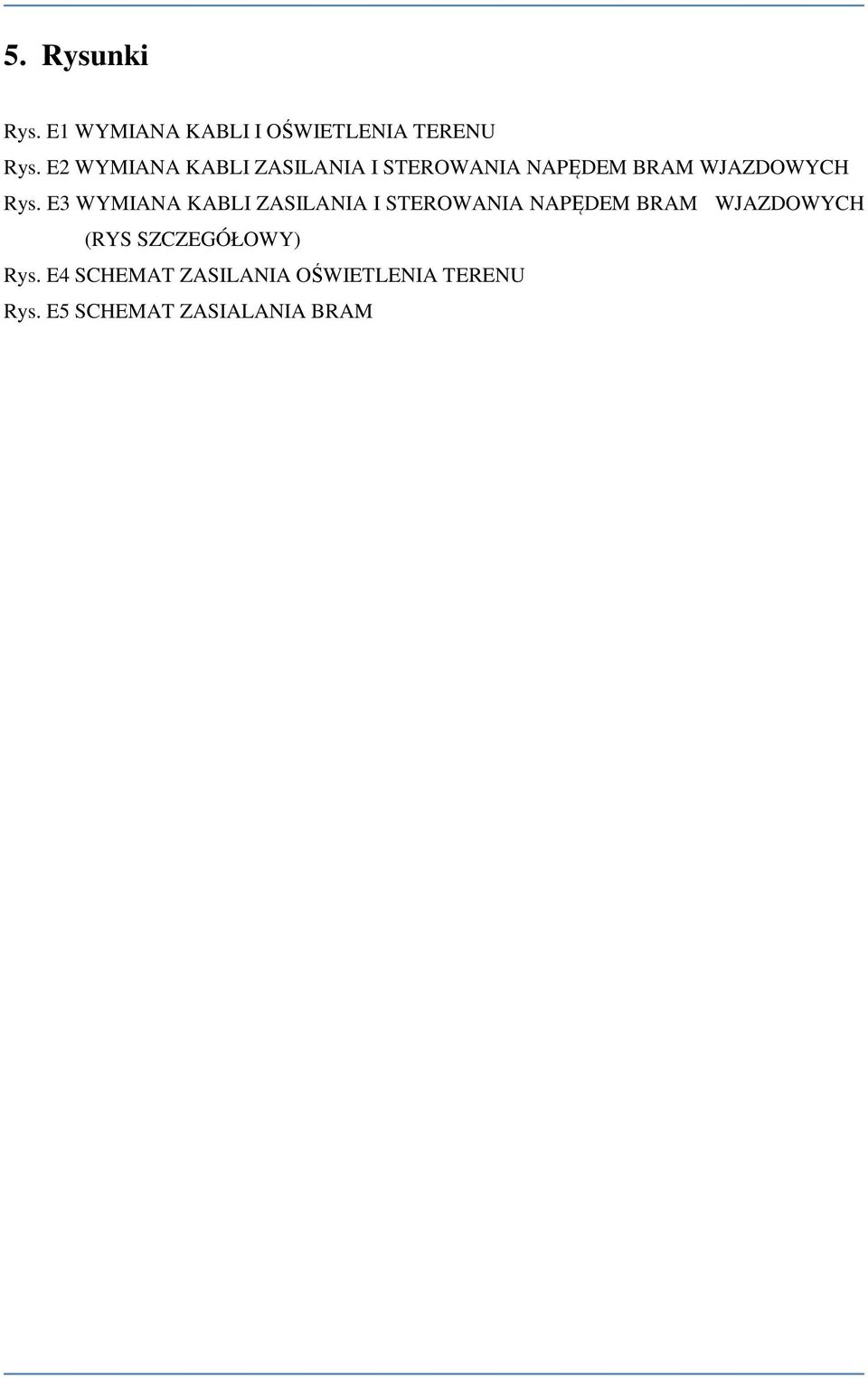

9 5. Rysunki Rys. E1 WYMANA KABL OŚWETLENA TERENU Rys. E WYMANA KABL ZASLANA STEROWANA NAPĘDEM BRAM WJAZDOWYCH Rys. E3 WYMANA KABL ZASLANA STEROWANA NAPĘDEM BRAM WJAZDOWYCH (RYS SZCZEGÓŁOWY) Rys. E4 SCHEMAT ZASLANA OŚWETLENA TERENU Rys. E5 SCHEMAT ZASALANA BRAM
