ROZDZIAŁ IV OPIS PRZEDMIOTU ZAMÓWIENIA

Transkrypt

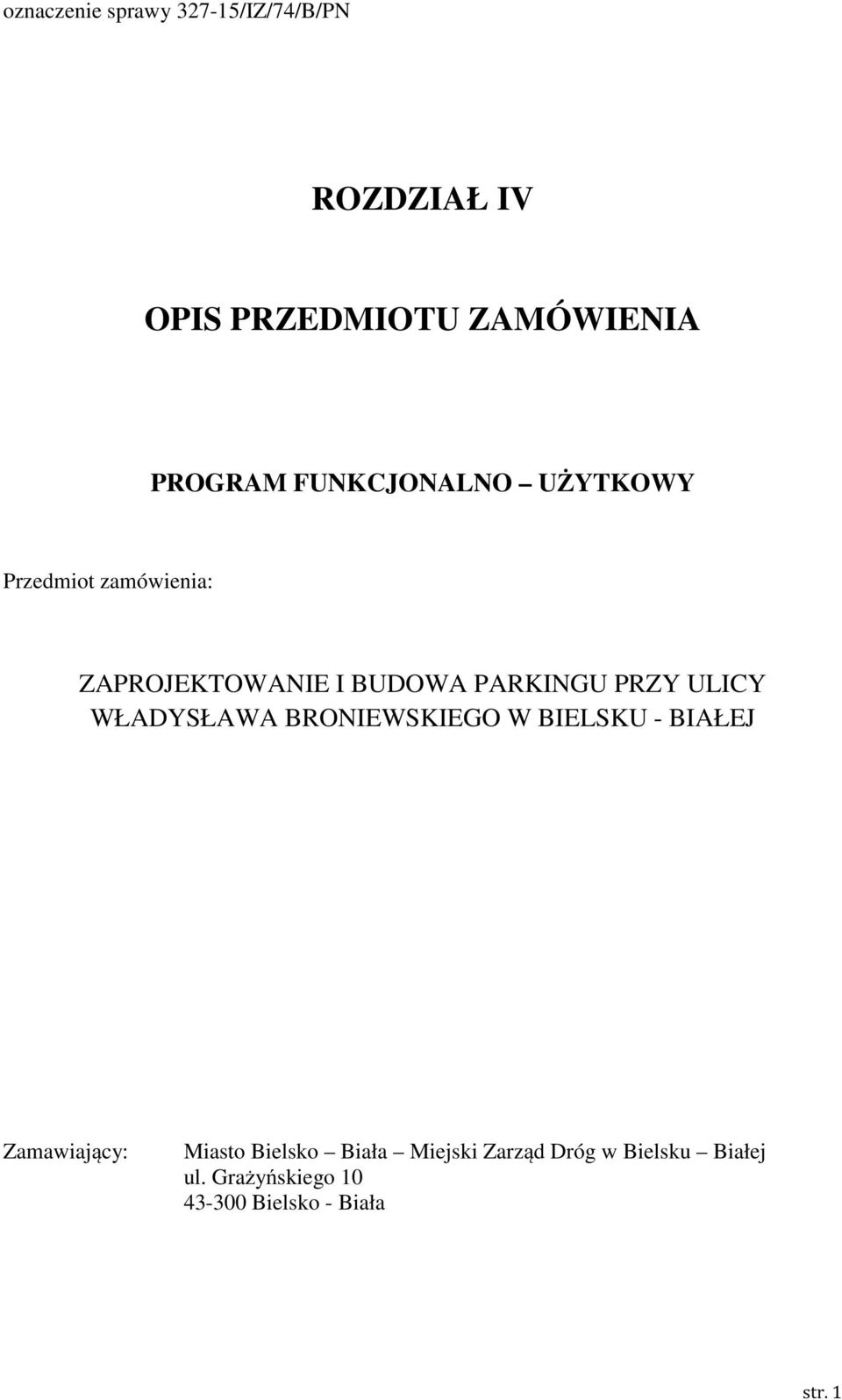

1 ROZDZIAŁ IV OPIS PRZEDMIOTU ZAMÓWIENIA PROGRAM FUNKCJONALNO UŻYTKOWY Przedmiot zamówienia: ZAPROJEKTOWANIE I BUDOWA PARKINGU PRZY ULICY WŁADYSŁAWA BRONIEWSKIEGO W BIELSKU - BIAŁEJ Zamawiający: Miasto Bielsko Biała Miejski Zarząd Dróg w Bielsku Białej ul. Grażyńskiego Bielsko - Biała str. 1

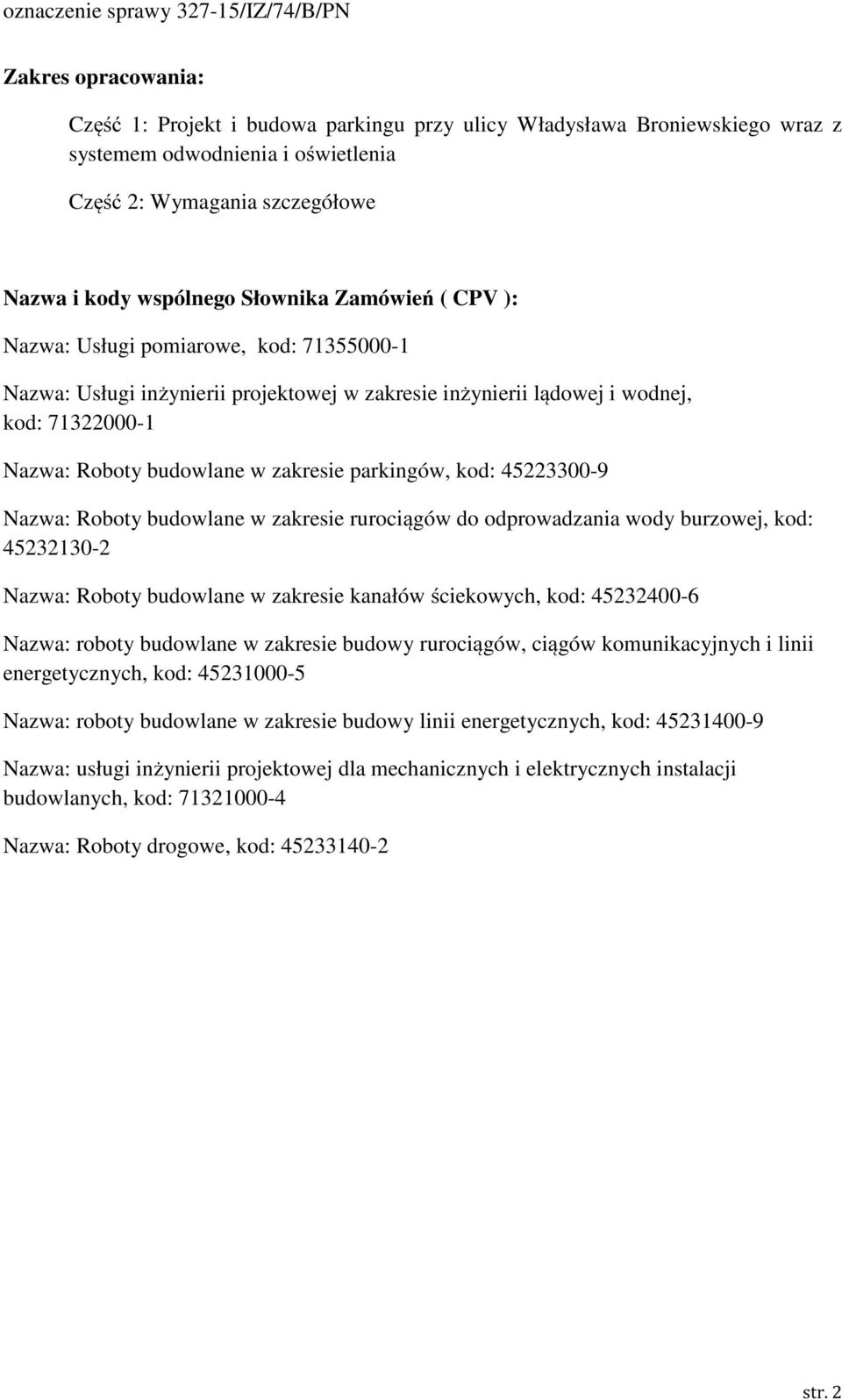

2 Zakres opracowania: Część 1: Projekt i budowa parkingu przy ulicy Władysława Broniewskiego wraz z systemem odwodnienia i oświetlenia Część 2: Wymagania szczegółowe Nazwa i kody wspólnego Słownika Zamówień ( CPV ): Nazwa: Usługi pomiarowe, kod: Nazwa: Usługi inżynierii projektowej w zakresie inżynierii lądowej i wodnej, kod: Nazwa: Roboty budowlane w zakresie parkingów, kod: Nazwa: Roboty budowlane w zakresie rurociągów do odprowadzania wody burzowej, kod: Nazwa: Roboty budowlane w zakresie kanałów ściekowych, kod: Nazwa: roboty budowlane w zakresie budowy rurociągów, ciągów komunikacyjnych i linii energetycznych, kod: Nazwa: roboty budowlane w zakresie budowy linii energetycznych, kod: Nazwa: usługi inżynierii projektowej dla mechanicznych i elektrycznych instalacji budowlanych, kod: Nazwa: Roboty drogowe, kod: str. 2

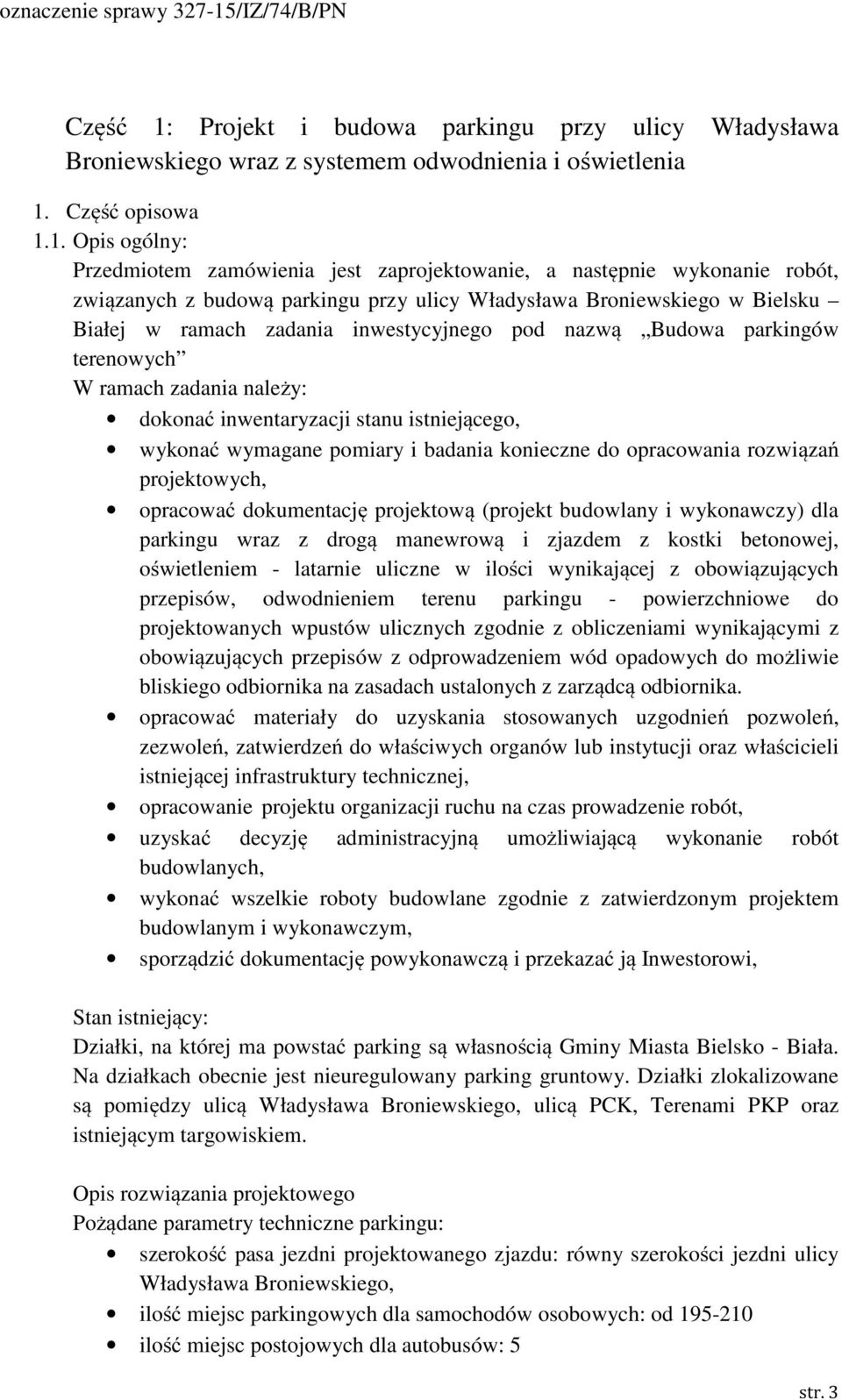

3 Część 1: Projekt i budowa parkingu przy ulicy Władysława Broniewskiego wraz z systemem odwodnienia i oświetlenia 1. Część opisowa 1.1. Opis ogólny: Przedmiotem zamówienia jest zaprojektowanie, a następnie wykonanie robót, związanych z budową parkingu przy ulicy Władysława Broniewskiego w Bielsku Białej w ramach zadania inwestycyjnego pod nazwą Budowa parkingów terenowych W ramach zadania należy: dokonać inwentaryzacji stanu istniejącego, wykonać wymagane pomiary i badania konieczne do opracowania rozwiązań projektowych, opracować dokumentację projektową (projekt budowlany i wykonawczy) dla parkingu wraz z drogą manewrową i zjazdem z kostki betonowej, oświetleniem - latarnie uliczne w ilości wynikającej z obowiązujących przepisów, odwodnieniem terenu parkingu - powierzchniowe do projektowanych wpustów ulicznych zgodnie z obliczeniami wynikającymi z obowiązujących przepisów z odprowadzeniem wód opadowych do możliwie bliskiego odbiornika na zasadach ustalonych z zarządcą odbiornika. opracować materiały do uzyskania stosowanych uzgodnień pozwoleń, zezwoleń, zatwierdzeń do właściwych organów lub instytucji oraz właścicieli istniejącej infrastruktury technicznej, opracowanie projektu organizacji ruchu na czas prowadzenie robót, uzyskać decyzję administracyjną umożliwiającą wykonanie robót budowlanych, wykonać wszelkie roboty budowlane zgodnie z zatwierdzonym projektem budowlanym i wykonawczym, sporządzić dokumentację powykonawczą i przekazać ją Inwestorowi, Stan istniejący: Działki, na której ma powstać parking są własnością Gminy Miasta Bielsko - Biała. Na działkach obecnie jest nieuregulowany parking gruntowy. Działki zlokalizowane są pomiędzy ulicą Władysława Broniewskiego, ulicą PCK, Terenami PKP oraz istniejącym targowiskiem. Opis rozwiązania projektowego Pożądane parametry techniczne parkingu: szerokość pasa jezdni projektowanego zjazdu: równy szerokości jezdni ulicy Władysława Broniewskiego, ilość miejsc parkingowych dla samochodów osobowych: od ilość miejsc postojowych dla autobusów: 5 str. 3

4 powierzchnia parkingu około 7700m 2, działek w szczególności: działki nr 3/25, 5294/18, 5294/21, 212/82, 212/70, 212/81, 5294/20 obręb 0032 Lipnik kategoria ruchu KR2. W miejscach postojowych autobusów i dojeździe zastosować konstrukcje nawierzchni dostosowaną do KR2. Zakres robót obejmujący przedmiot zamówienia (zjazd z ul. Władysława Broniewskiego, dostosowanie wysokościowe istniejących chodników wzdłuż ulicy Władysława Broniewskiego i parking): roboty przygotowawcze w tym zdjęcie humusu, wykonanie nasypu, roboty rozbiórkowe wykonanie podbudowy z kruszywa łamanego, ustawienie krawężnika, wykonanie bezpośredniego zjazdu na parking, wykonanie przejścia pomiędzy parkingiem a ciągiem pieszym, ułożenie nawierzchni parkingu bitumicznej, parking na miejsca postojowe dla pojazdów osobowych o wymiarach 5,0 m x 2,5 m z min. 10 miejsc dla niepełnosprawnych, min. 5 miejsc dla autobusów, droga manewrowa o szerokości 6,0 m., chodnik - 2,0 m, zabezpieczenie lub przebudowa uzbrojenia obcego (sieci telekomunikacyjnej, gazowej, energetycznej itp.) na podstawie uzgodnień z właściwymi właścicielami sieci, system odwodnienia, system oświetlenia, Orientacyjne wytyczne do projektowania: wymaga się zachowania warunków wynikających z obowiązujących przepisów roboty muszą być realizowane przy zachowaniu przejezdności ul. Władysława Broniewskiego Uwarunkowania formalne wykonania przedmiotu zamówienia wynikają: z wypisów z miejscowego planu zagospodarowania przestrzennego, zapewnień i technicznych warunków przyłączenia do gestorów mediów, dokumentacji geotechnicznych, map sytuacyjno-wysokościowych, map ewidencji gruntów wraz z wykazem właścicieli i władających, istniejącego uzbrojenia terenu, istniejącego układu dróg Opis szczegółowy: str. 4

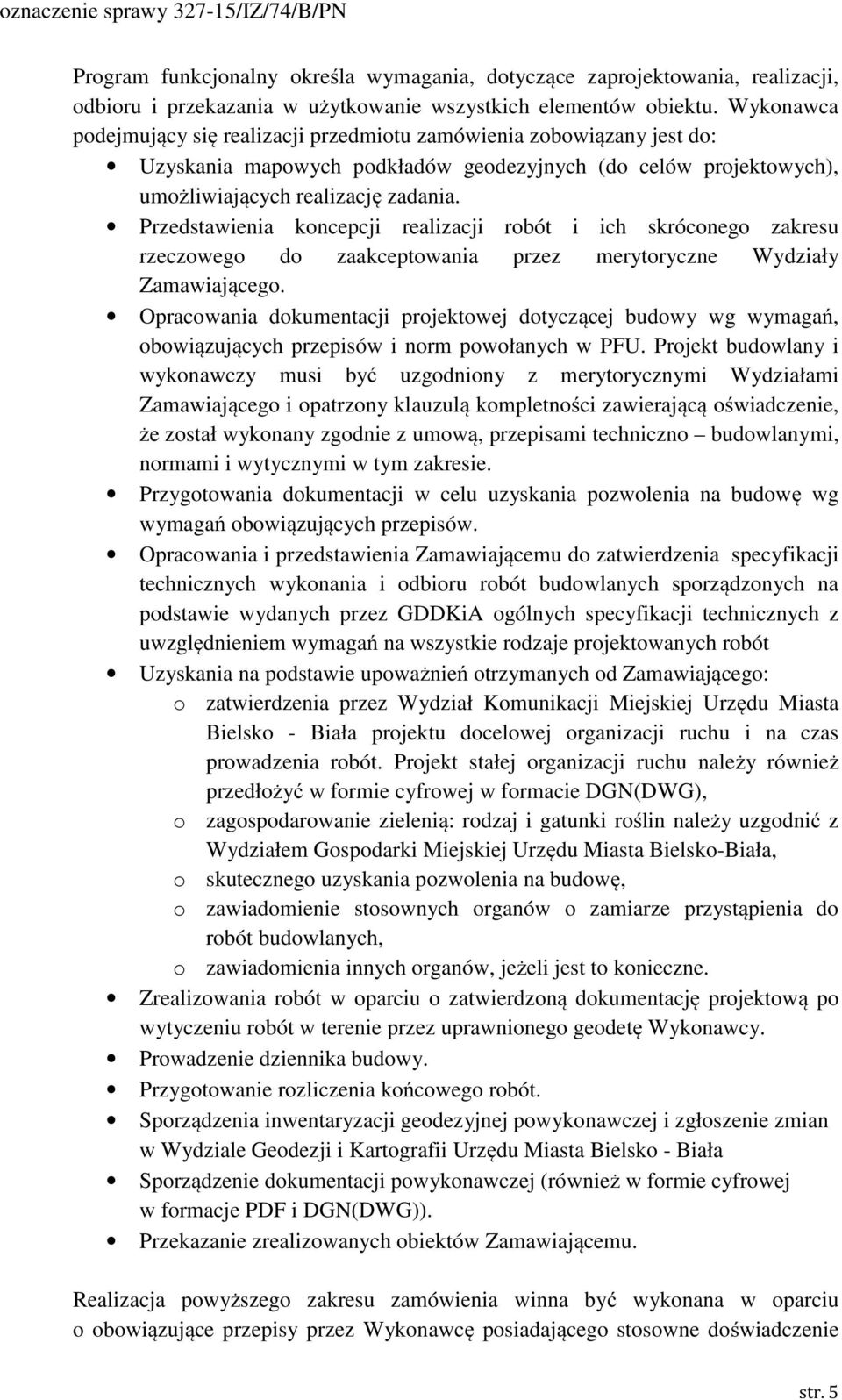

5 Program funkcjonalny określa wymagania, dotyczące zaprojektowania, realizacji, odbioru i przekazania w użytkowanie wszystkich elementów obiektu. Wykonawca podejmujący się realizacji przedmiotu zamówienia zobowiązany jest do: Uzyskania mapowych podkładów geodezyjnych (do celów projektowych), umożliwiających realizację zadania. Przedstawienia koncepcji realizacji robót i ich skróconego zakresu rzeczowego do zaakceptowania przez merytoryczne Wydziały Zamawiającego. Opracowania dokumentacji projektowej dotyczącej budowy wg wymagań, obowiązujących przepisów i norm powołanych w PFU. Projekt budowlany i wykonawczy musi być uzgodniony z merytorycznymi Wydziałami Zamawiającego i opatrzony klauzulą kompletności zawierającą oświadczenie, że został wykonany zgodnie z umową, przepisami techniczno budowlanymi, normami i wytycznymi w tym zakresie. Przygotowania dokumentacji w celu uzyskania pozwolenia na budowę wg wymagań obowiązujących przepisów. Opracowania i przedstawienia Zamawiającemu do zatwierdzenia specyfikacji technicznych wykonania i odbioru robót budowlanych sporządzonych na podstawie wydanych przez GDDKiA ogólnych specyfikacji technicznych z uwzględnieniem wymagań na wszystkie rodzaje projektowanych robót Uzyskania na podstawie upoważnień otrzymanych od Zamawiającego: o zatwierdzenia przez Wydział Komunikacji Miejskiej Urzędu Miasta Bielsko - Biała projektu docelowej organizacji ruchu i na czas prowadzenia robót. Projekt stałej organizacji ruchu należy również przedłożyć w formie cyfrowej w formacie DGN(DWG), o zagospodarowanie zielenią: rodzaj i gatunki roślin należy uzgodnić z Wydziałem Gospodarki Miejskiej Urzędu Miasta Bielsko-Biała, o skutecznego uzyskania pozwolenia na budowę, o zawiadomienie stosownych organów o zamiarze przystąpienia do robót budowlanych, o zawiadomienia innych organów, jeżeli jest to konieczne. Zrealizowania robót w oparciu o zatwierdzoną dokumentację projektową po wytyczeniu robót w terenie przez uprawnionego geodetę Wykonawcy. Prowadzenie dziennika budowy. Przygotowanie rozliczenia końcowego robót. Sporządzenia inwentaryzacji geodezyjnej powykonawczej i zgłoszenie zmian w Wydziale Geodezji i Kartografii Urzędu Miasta Bielsko - Biała Sporządzenie dokumentacji powykonawczej (również w formie cyfrowej w formacje PDF i DGN(DWG)). Przekazanie zrealizowanych obiektów Zamawiającemu. Realizacja powyższego zakresu zamówienia winna być wykonana w oparciu o obowiązujące przepisy przez Wykonawcę posiadającego stosowne doświadczenie str. 5

6 i potencjał wykonawczy oraz osoby o odpowiednich kwalifikacjach i doświadczeniu zawodowym Wymagania Zamawiającego w stosunku do przedmiotu zamówienia: Wymagania techniczne: Przygotowanie terenu budowy. Wykonawca jest zobowiązany do zorganizowania zaplecza i ustawienia tablic informacyjnych. Rozpoczęcie robót wymagać będzie wykonania prac przygotowawczych, typu prace pomiarowe, prace rozbiórkowe, nasypowe itp., które wynikać będą z rozwiązania projektowego. Roboty ziemne. Roboty ziemne prowadzić należy w sposób nie powodujący destrukcji podłoża i jego nawodnienia. Miejsce odkładania mas ziemnych i humusu ustala swoim staraniem Wykonawca i ponosi koszty z tym związane. Głębokość korytowania wynika z grubości przyjętej konstrukcji nawierzchni jezdni. Minimalne wymogi w tym zakresie określono w PFU. Rodzaje warstw konstrukcyjnych oraz ich grubości powinny być opracowane na podstawie obowiązujących katalogów, przepisów, norm i rozporządzeń. Roboty nawierzchniowe i odwodnienie. W projekcie ująć roboty nawierzchniowe na obszarze opracowania parkingu. Do wbudowania należy stosować materiały fabrycznie nowe nie pochodzące z rozbiórki. Kraty ściekowe nowe winny być typu krawężnikowo-jezdniowego klasy min. C i należy je zlokalizować w miejscach, które wymagają tego warunki techniczne, jak i będą konieczne z punktu widzenia skutecznego odprowadzenia wody z terenu parkingu. Przy realizacji stosować krawężniki drogowe 15x30 na ławie betonowej i obrzeża 8x30cm. Organizacje ruchu parkingu wykonać w formie wymalowania przy użyciu materiałów zatwierdzonych przez zamawiającego (miejsca parkingowe, kierunki ruchu itp.) Oznakowanie poziome i pionowe. Oznakowanie powinno odpowiadać obowiązującym przepisom i być właściwe co do przeznaczenia i klasy ulicy. Wykończenie Roboty wykończeniowe obejmować będą co najmniej uporządkowanie miejsc prowadzonych robót, uregulowanie skarp, wykonanie wierzchniej warstwy z ziemi urodzajnej wygrabienie terenu przyległego i obsianie mieszanką traw. Założenia realizacyjne Wykonawca opracuje harmonogram wykonania poszczególnych elementów robót wraz z projektami organizacji ruchu na czas prowadzenia robót. Szczegółowy harmonogram robót powinien być zgodny z ramowymi założeniami przedstawionymi w ofercie. str. 6

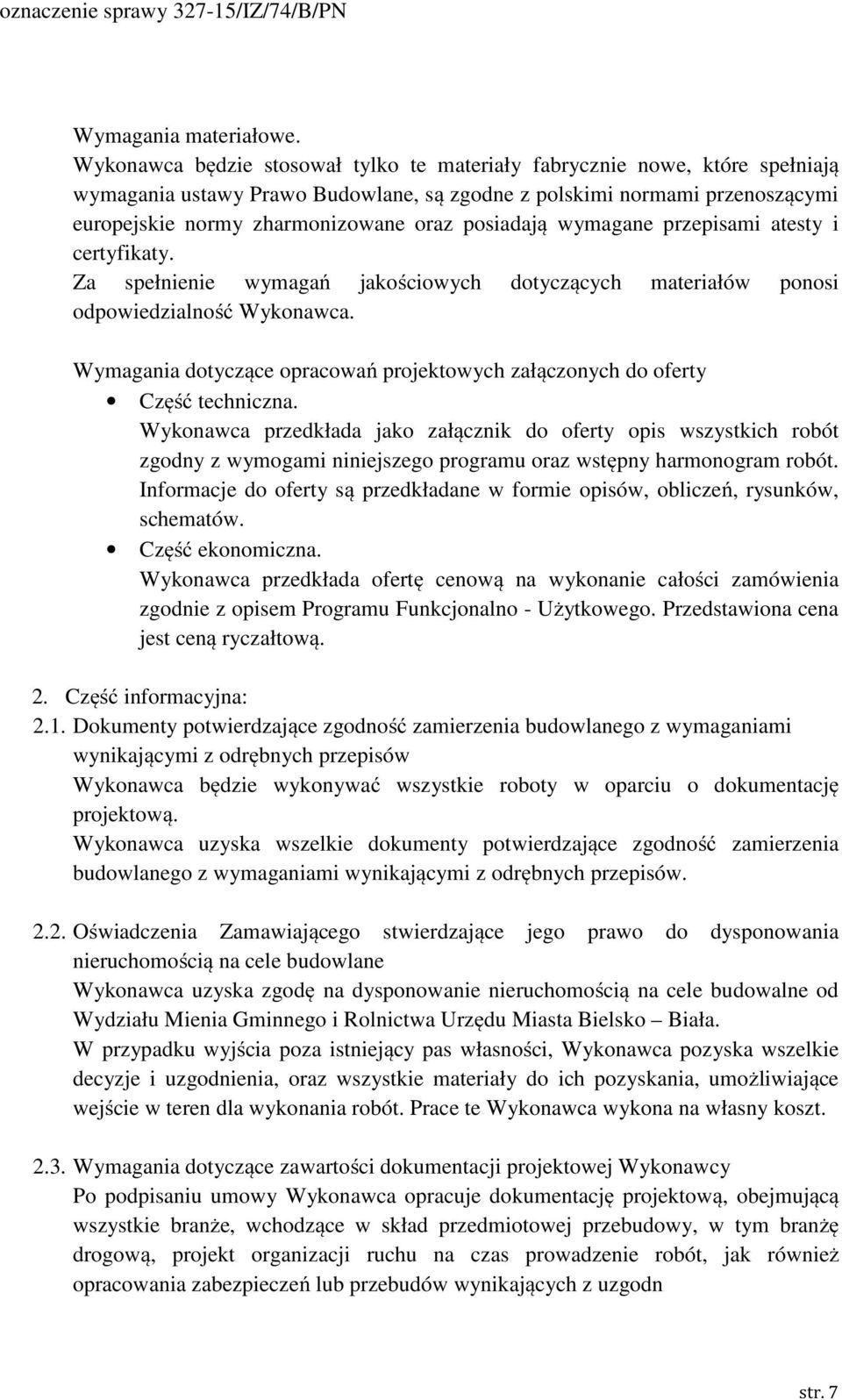

7 Wymagania materiałowe. Wykonawca będzie stosował tylko te materiały fabrycznie nowe, które spełniają wymagania ustawy Prawo Budowlane, są zgodne z polskimi normami przenoszącymi europejskie normy zharmonizowane oraz posiadają wymagane przepisami atesty i certyfikaty. Za spełnienie wymagań jakościowych dotyczących materiałów ponosi odpowiedzialność Wykonawca. Wymagania dotyczące opracowań projektowych załączonych do oferty Część techniczna. Wykonawca przedkłada jako załącznik do oferty opis wszystkich robót zgodny z wymogami niniejszego programu oraz wstępny harmonogram robót. Informacje do oferty są przedkładane w formie opisów, obliczeń, rysunków, schematów. Część ekonomiczna. Wykonawca przedkłada ofertę cenową na wykonanie całości zamówienia zgodnie z opisem Programu Funkcjonalno - Użytkowego. Przedstawiona cena jest ceną ryczałtową. 2. Część informacyjna: 2.1. Dokumenty potwierdzające zgodność zamierzenia budowlanego z wymaganiami wynikającymi z odrębnych przepisów Wykonawca będzie wykonywać wszystkie roboty w oparciu o dokumentację projektową. Wykonawca uzyska wszelkie dokumenty potwierdzające zgodność zamierzenia budowlanego z wymaganiami wynikającymi z odrębnych przepisów Oświadczenia Zamawiającego stwierdzające jego prawo do dysponowania nieruchomością na cele budowlane Wykonawca uzyska zgodę na dysponowanie nieruchomością na cele budowalne od Wydziału Mienia Gminnego i Rolnictwa Urzędu Miasta Bielsko Biała. W przypadku wyjścia poza istniejący pas własności, Wykonawca pozyska wszelkie decyzje i uzgodnienia, oraz wszystkie materiały do ich pozyskania, umożliwiające wejście w teren dla wykonania robót. Prace te Wykonawca wykona na własny koszt Wymagania dotyczące zawartości dokumentacji projektowej Wykonawcy Po podpisaniu umowy Wykonawca opracuje dokumentację projektową, obejmującą wszystkie branże, wchodzące w skład przedmiotowej przebudowy, w tym branżę drogową, projekt organizacji ruchu na czas prowadzenie robót, jak również opracowania zabezpieczeń lub przebudów wynikających z uzgodn str. 7

8 ień z właścicielami obiektów i sieci, których Zamawiający nie jest właścicielem. Dokumentacja winna składać się z następujących opracowań projektowych: Projekty budowlane i wykonawcze Należy wykonać oddzielnie dla każdej branży i powinny zawierać: o opis techniczny określający konieczne dane wynikające ze specyfiki, charakteru i stopnia skomplikowania budowy, wyniki badań geotechnicznych podłoża, wyniki obliczeń konstrukcyjnych, o część rysunkową zawierającą rozwiązania sytuacyjne, profile, charakterystyczne przekroje, szczegóły rozwiązań, układ sieci i przewodów uzbrojenia terenu urządzenia obce, o analizę i rozwiązanie problemów odwodnienia, o projekt zagospodarowania terenu, o przedmiar robót zawierający zestawienie ilościowe robót w porządku technologicznym, kosztorys inwestorski, o specyfikacje techniczne wykonania i odbioru robót budowlanych powiązane z przedmiarem - opracowane na podstawie ogólnych specyfikacji technicznych GDDKiA, zawierające szczegółowe wymagania w zakresie sprzętu, stosowanych materiałów, transportu, wykonania robót, kontroli jakości robót, obmiarów, odbiorów robót i płatności za roboty. Specyfikacje techniczne podlegają akceptacji Zamawiającego. Odwodnienie Wody opadowe z nawierzchni z terenu parkingu do projektowanego systemu kanalizacji deszczowej należy ująć poprzez wpusty uliczne typu ciężkiego. Dla właściwego spływu wody do studzienek nadać odpowiednie pochylenia poprzeczne i podłużne. Ilość wpustów ulicznych przyjąć zgodnie z obowiązującymi normami i przepisami na podstawie obliczeń hydraulicznych przy uwzględnieniu spadków terenu. Wody opadowe należy odprowadzić do sieci kanalizacji deszczowej na warunkach zarządcy. o rurociągi o średnicy min. 315 mm, o studnie rewizyjne d=800 mm o wpusty uliczne d=500 mm z przykanalikami d=200mn Oświetlenie parkingu wymagania i wyposarzenie: o Oświetlenie terenu winno spełniać warunki określające natężenie światła zgodnie z obowiązującymi normami dotyczącymi oświetlenia parkingu. o Oprawy lamp z redukcją mocy o Słupy oświetleniowe metalowe o Nowoprojektowane oświetlenie należy przyłączyć do istniejącego oświetlenia na warunkach właściciela istniejącej linii oświetlenia str. 8

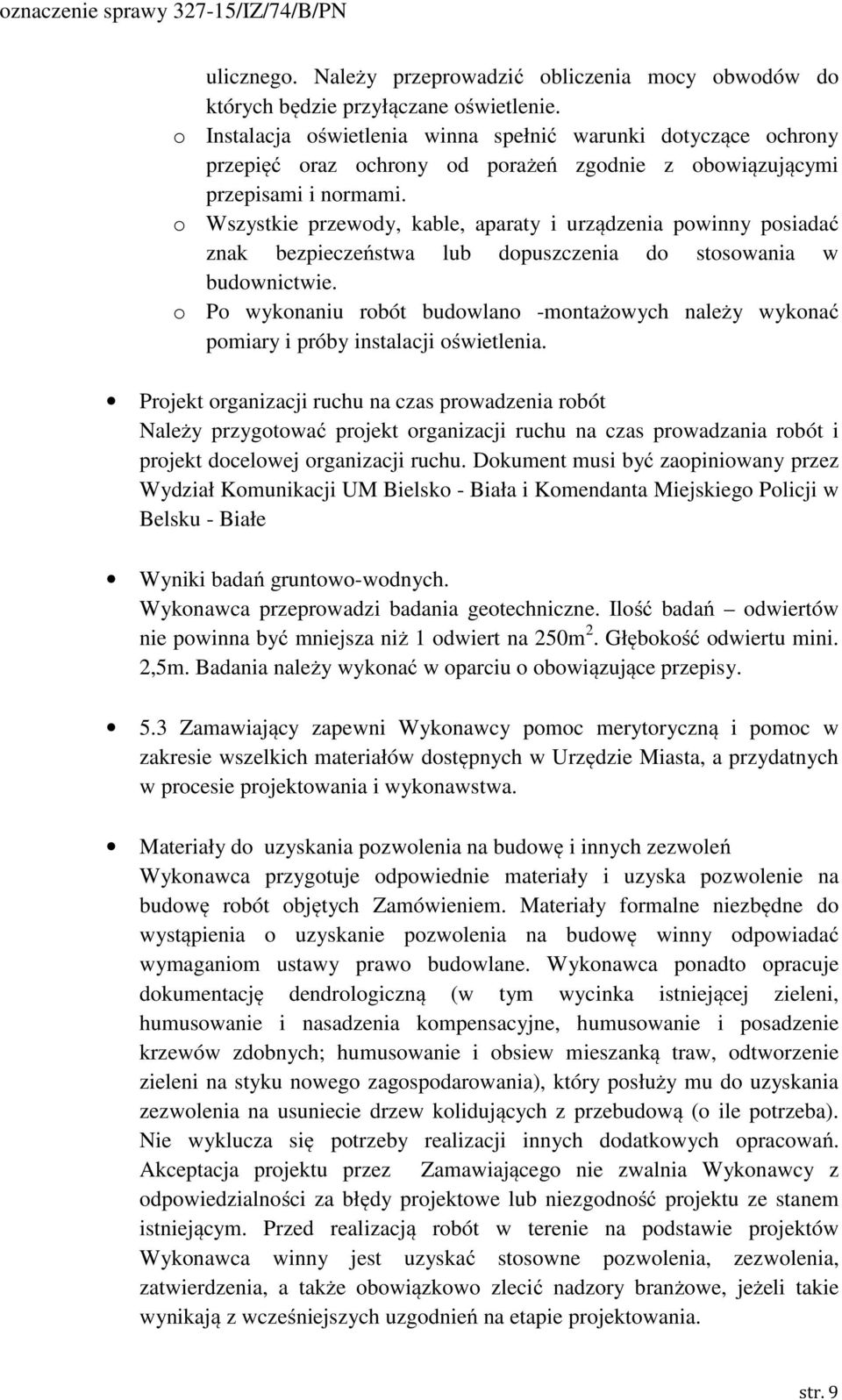

9 ulicznego. Należy przeprowadzić obliczenia mocy obwodów do których będzie przyłączane oświetlenie. o Instalacja oświetlenia winna spełnić warunki dotyczące ochrony przepięć oraz ochrony od porażeń zgodnie z obowiązującymi przepisami i normami. o Wszystkie przewody, kable, aparaty i urządzenia powinny posiadać znak bezpieczeństwa lub dopuszczenia do stosowania w budownictwie. o Po wykonaniu robót budowlano -montażowych należy wykonać pomiary i próby instalacji oświetlenia. Projekt organizacji ruchu na czas prowadzenia robót Należy przygotować projekt organizacji ruchu na czas prowadzania robót i projekt docelowej organizacji ruchu. Dokument musi być zaopiniowany przez Wydział Komunikacji UM Bielsko - Biała i Komendanta Miejskiego Policji w Belsku - Białe Wyniki badań gruntowo-wodnych. Wykonawca przeprowadzi badania geotechniczne. Ilość badań odwiertów nie powinna być mniejsza niż 1 odwiert na 250m 2. Głębokość odwiertu mini. 2,5m. Badania należy wykonać w oparciu o obowiązujące przepisy. 5.3 Zamawiający zapewni Wykonawcy pomoc merytoryczną i pomoc w zakresie wszelkich materiałów dostępnych w Urzędzie Miasta, a przydatnych w procesie projektowania i wykonawstwa. Materiały do uzyskania pozwolenia na budowę i innych zezwoleń Wykonawca przygotuje odpowiednie materiały i uzyska pozwolenie na budowę robót objętych Zamówieniem. Materiały formalne niezbędne do wystąpienia o uzyskanie pozwolenia na budowę winny odpowiadać wymaganiom ustawy prawo budowlane. Wykonawca ponadto opracuje dokumentację dendrologiczną (w tym wycinka istniejącej zieleni, humusowanie i nasadzenia kompensacyjne, humusowanie i posadzenie krzewów zdobnych; humusowanie i obsiew mieszanką traw, odtworzenie zieleni na styku nowego zagospodarowania), który posłuży mu do uzyskania zezwolenia na usuniecie drzew kolidujących z przebudową (o ile potrzeba). Nie wyklucza się potrzeby realizacji innych dodatkowych opracowań. Akceptacja projektu przez Zamawiającego nie zwalnia Wykonawcy z odpowiedzialności za błędy projektowe lub niezgodność projektu ze stanem istniejącym. Przed realizacją robót w terenie na podstawie projektów Wykonawca winny jest uzyskać stosowne pozwolenia, zezwolenia, zatwierdzenia, a także obowiązkowo zlecić nadzory branżowe, jeżeli takie wynikają z wcześniejszych uzgodnień na etapie projektowania. str. 9

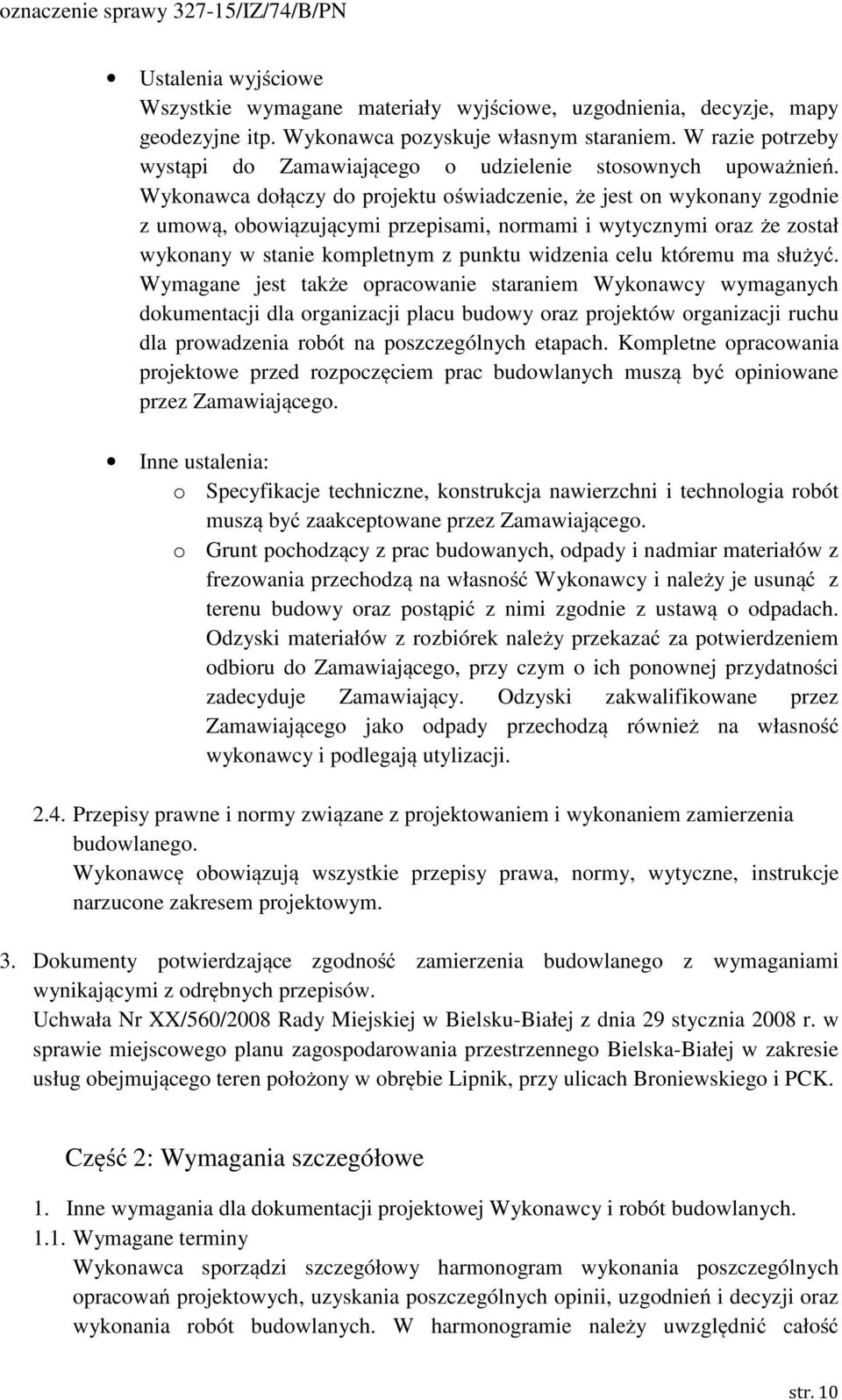

10 Ustalenia wyjściowe Wszystkie wymagane materiały wyjściowe, uzgodnienia, decyzje, mapy geodezyjne itp. Wykonawca pozyskuje własnym staraniem. W razie potrzeby wystąpi do Zamawiającego o udzielenie stosownych upoważnień. Wykonawca dołączy do projektu oświadczenie, że jest on wykonany zgodnie z umową, obowiązującymi przepisami, normami i wytycznymi oraz że został wykonany w stanie kompletnym z punktu widzenia celu któremu ma służyć. Wymagane jest także opracowanie staraniem Wykonawcy wymaganych dokumentacji dla organizacji placu budowy oraz projektów organizacji ruchu dla prowadzenia robót na poszczególnych etapach. Kompletne opracowania projektowe przed rozpoczęciem prac budowlanych muszą być opiniowane przez Zamawiającego. Inne ustalenia: o Specyfikacje techniczne, konstrukcja nawierzchni i technologia robót muszą być zaakceptowane przez Zamawiającego. o Grunt pochodzący z prac budowanych, odpady i nadmiar materiałów z frezowania przechodzą na własność Wykonawcy i należy je usunąć z terenu budowy oraz postąpić z nimi zgodnie z ustawą o odpadach. Odzyski materiałów z rozbiórek należy przekazać za potwierdzeniem odbioru do Zamawiającego, przy czym o ich ponownej przydatności zadecyduje Zamawiający. Odzyski zakwalifikowane przez Zamawiającego jako odpady przechodzą również na własność wykonawcy i podlegają utylizacji Przepisy prawne i normy związane z projektowaniem i wykonaniem zamierzenia budowlanego. Wykonawcę obowiązują wszystkie przepisy prawa, normy, wytyczne, instrukcje narzucone zakresem projektowym. 3. Dokumenty potwierdzające zgodność zamierzenia budowlanego z wymaganiami wynikającymi z odrębnych przepisów. Uchwała Nr XX/560/2008 Rady Miejskiej w Bielsku-Białej z dnia 29 stycznia 2008 r. w sprawie miejscowego planu zagospodarowania przestrzennego Bielska-Białej w zakresie usług obejmującego teren położony w obrębie Lipnik, przy ulicach Broniewskiego i PCK. Część 2: Wymagania szczegółowe 1. Inne wymagania dla dokumentacji projektowej Wykonawcy i robót budowlanych Wymagane terminy Wykonawca sporządzi szczegółowy harmonogram wykonania poszczególnych opracowań projektowych, uzyskania poszczególnych opinii, uzgodnień i decyzji oraz wykonania robót budowlanych. W harmonogramie należy uwzględnić całość str. 10

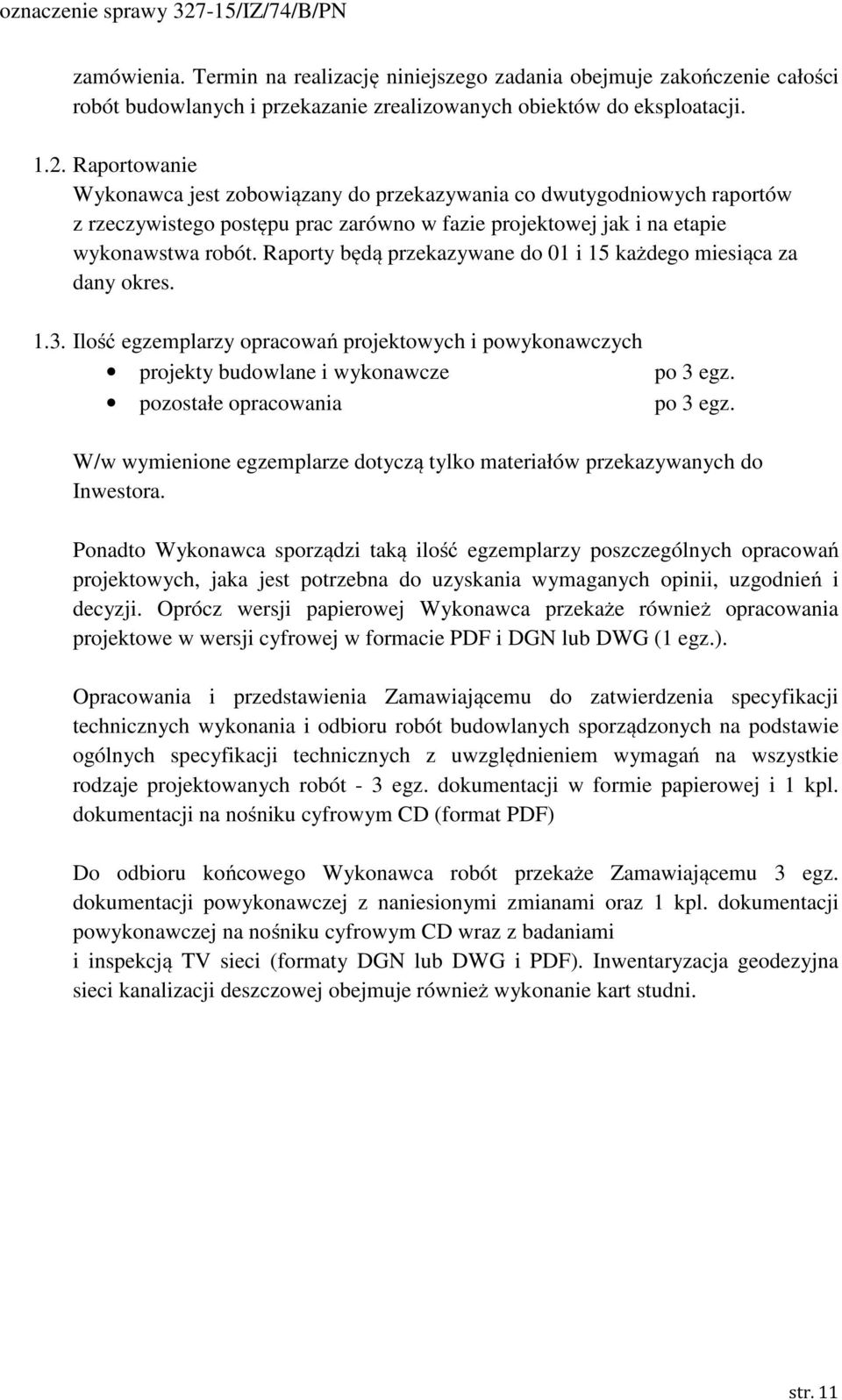

11 zamówienia. Termin na realizację niniejszego zadania obejmuje zakończenie całości robót budowlanych i przekazanie zrealizowanych obiektów do eksploatacji Raportowanie Wykonawca jest zobowiązany do przekazywania co dwutygodniowych raportów z rzeczywistego postępu prac zarówno w fazie projektowej jak i na etapie wykonawstwa robót. Raporty będą przekazywane do 01 i 15 każdego miesiąca za dany okres Ilość egzemplarzy opracowań projektowych i powykonawczych projekty budowlane i wykonawcze po 3 egz. pozostałe opracowania po 3 egz. W/w wymienione egzemplarze dotyczą tylko materiałów przekazywanych do Inwestora. Ponadto Wykonawca sporządzi taką ilość egzemplarzy poszczególnych opracowań projektowych, jaka jest potrzebna do uzyskania wymaganych opinii, uzgodnień i decyzji. Oprócz wersji papierowej Wykonawca przekaże również opracowania projektowe w wersji cyfrowej w formacie PDF i DGN lub DWG (1 egz.). Opracowania i przedstawienia Zamawiającemu do zatwierdzenia specyfikacji technicznych wykonania i odbioru robót budowlanych sporządzonych na podstawie ogólnych specyfikacji technicznych z uwzględnieniem wymagań na wszystkie rodzaje projektowanych robót - 3 egz. dokumentacji w formie papierowej i 1 kpl. dokumentacji na nośniku cyfrowym CD (format PDF) Do odbioru końcowego Wykonawca robót przekaże Zamawiającemu 3 egz. dokumentacji powykonawczej z naniesionymi zmianami oraz 1 kpl. dokumentacji powykonawczej na nośniku cyfrowym CD wraz z badaniami i inspekcją TV sieci (formaty DGN lub DWG i PDF). Inwentaryzacja geodezyjna sieci kanalizacji deszczowej obejmuje również wykonanie kart studni. str. 11

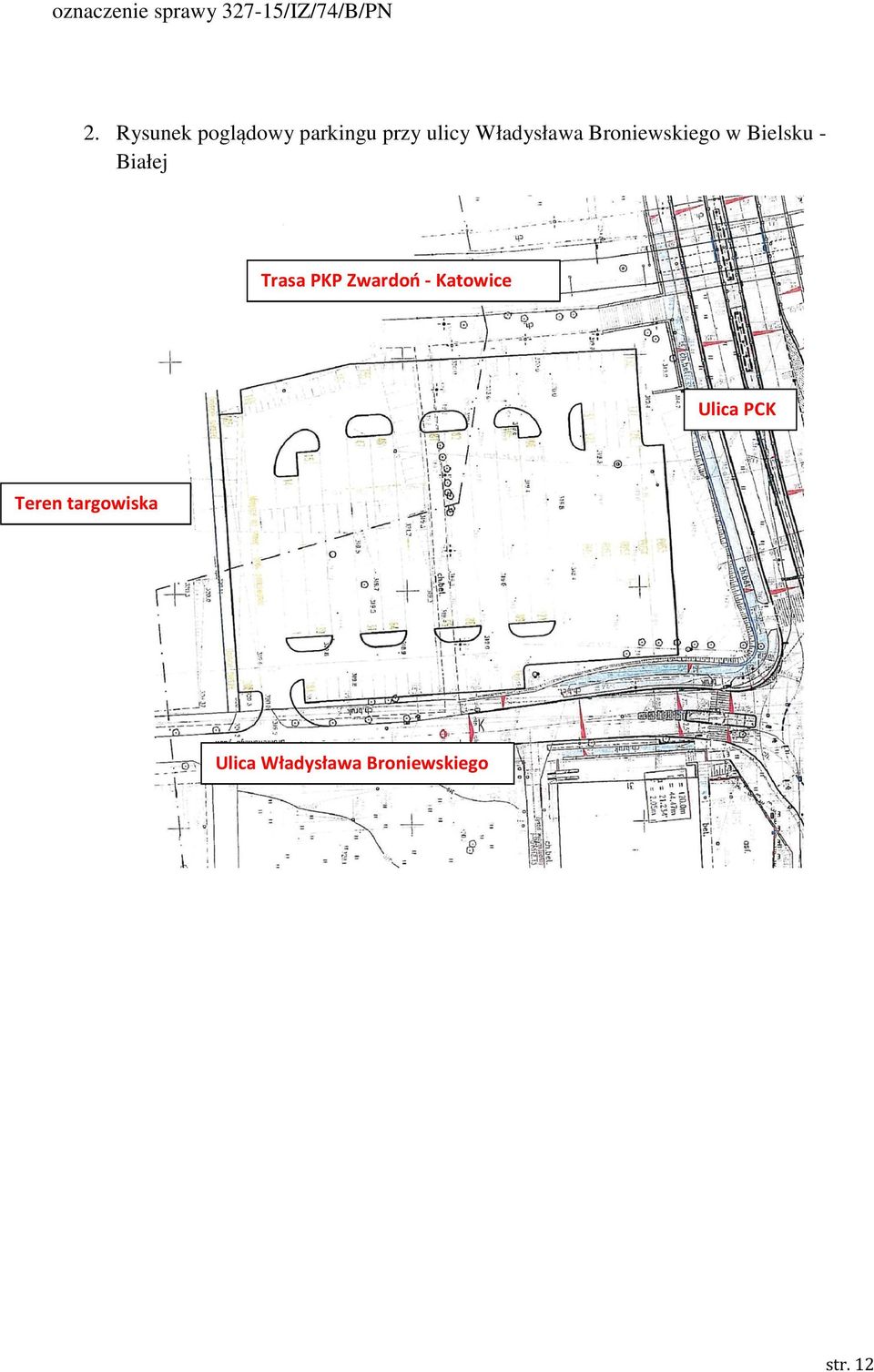

12 2. Rysunek poglądowy parkingu przy ulicy Władysława Broniewskiego w Bielsku - Białej Trasa PKP Zwardoń - Katowice Ulica PCK Teren targowiska Ulica Władysława Broniewskiego str. 12
