1 VICTAULIC Advanced Groove System Najmocniejszy i najbardziej niezawodny system mechanicznego łączenia rur firmy Victaulic dla rur o średnicy 14" 72"/ mm T

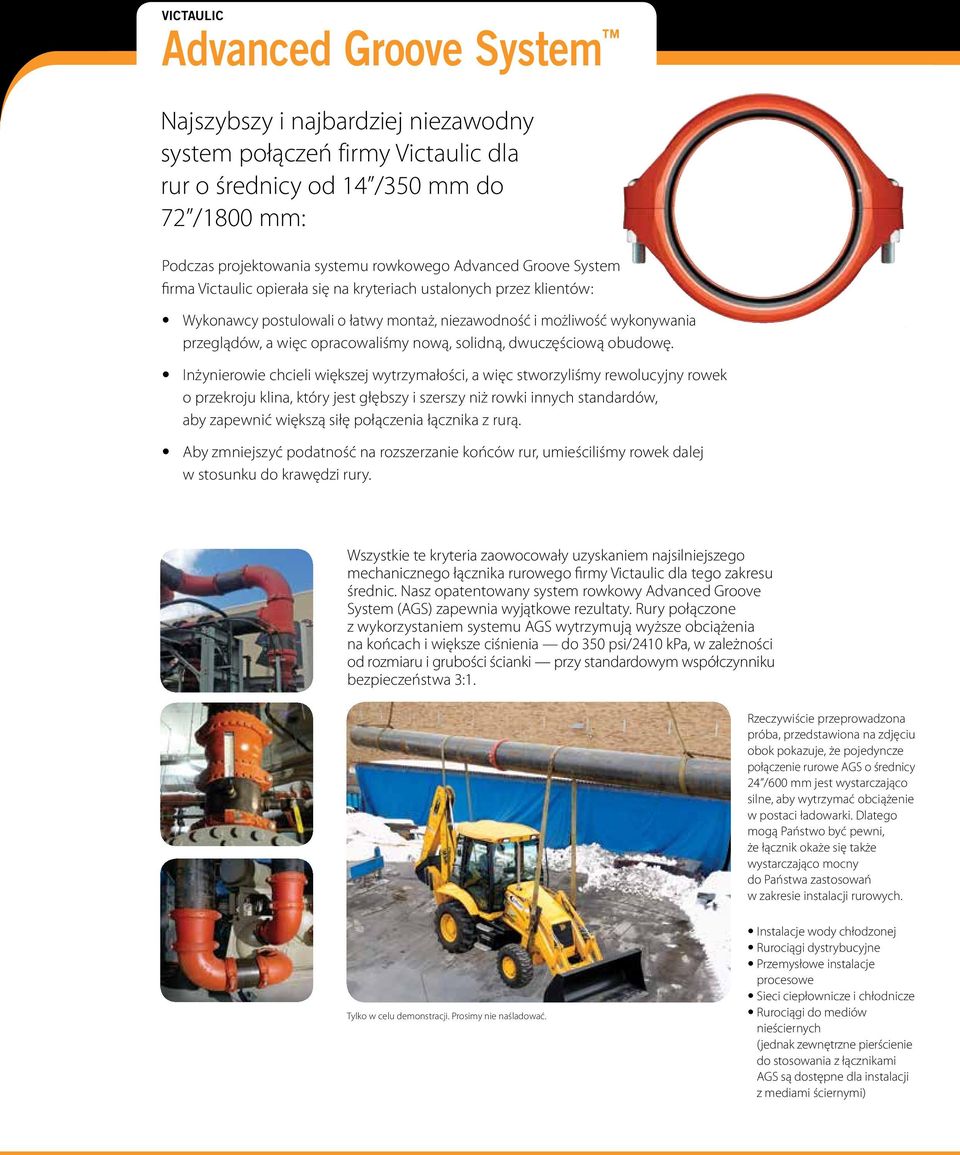

2 VICTAULIC Advanced Groove System Najszybszy i najbardziej niezawodny system połączeń firmy Victaulic dla rur o średnicy od 14 /350 mm do 72 /1800 mm: Podczas projektowania systemu rowkowego Advanced Groove System firma Victaulic opierała się na kryteriach ustalonych przez klientów: Wykonawcy postulowali o łatwy montaż, niezawodność i możliwość wykonywania przeglądów, a więc opracowaliśmy nową, solidną, dwuczęściową obudowę. Inżynierowie chcieli większej wytrzymałości, a więc stworzyliśmy rewolucyjny rowek o przekroju klina, który jest głębszy i szerszy niż rowki innych standardów, aby zapewnić większą siłę połączenia łącznika z rurą. Aby zmniejszyć podatność na rozszerzanie końców rur, umieściliśmy rowek dalej w stosunku do krawędzi rury. Wszystkie te kryteria zaowocowały uzyskaniem najsilniejszego mechanicznego łącznika rurowego firmy Victaulic dla tego zakresu średnic. Nasz opatentowany system rowkowy Advanced Groove System (AGS) zapewnia wyjątkowe rezultaty. Rury połączone z wykorzystaniem systemu AGS wytrzymują wyższe obciążenia na końcach i większe ciśnienia do 350 psi/2410 kpa, w zależności od rozmiaru i grubości ścianki przy standardowym współczynniku bezpieczeństwa 3:1. Rzeczywiście przeprowadzona próba, przedstawiona na zdjęciu obok pokazuje, że pojedyncze połączenie rurowe AGS o średnicy 24 /600 mm jest wystarczająco silne, aby wytrzymać obciążenie w postaci ładowarki. Dlatego mogą Państwo być pewni, że łącznik okaże się także wystarczająco mocny do Państwa zastosowań w zakresie instalacji rurowych. Tylko w celu demonstracji. Prosimy nie naśladować. Instalacje wody chłodzonej Rurociągi dystrybucyjne Przemysłowe instalacje procesowe Sieci ciepłownicze i chłodnicze Rurociągi do mediów nieściernych (jednak zewnętrzne pierścienie do stosowania z łącznikami AGS są dostępne dla instalacji z mediami ściernymi)

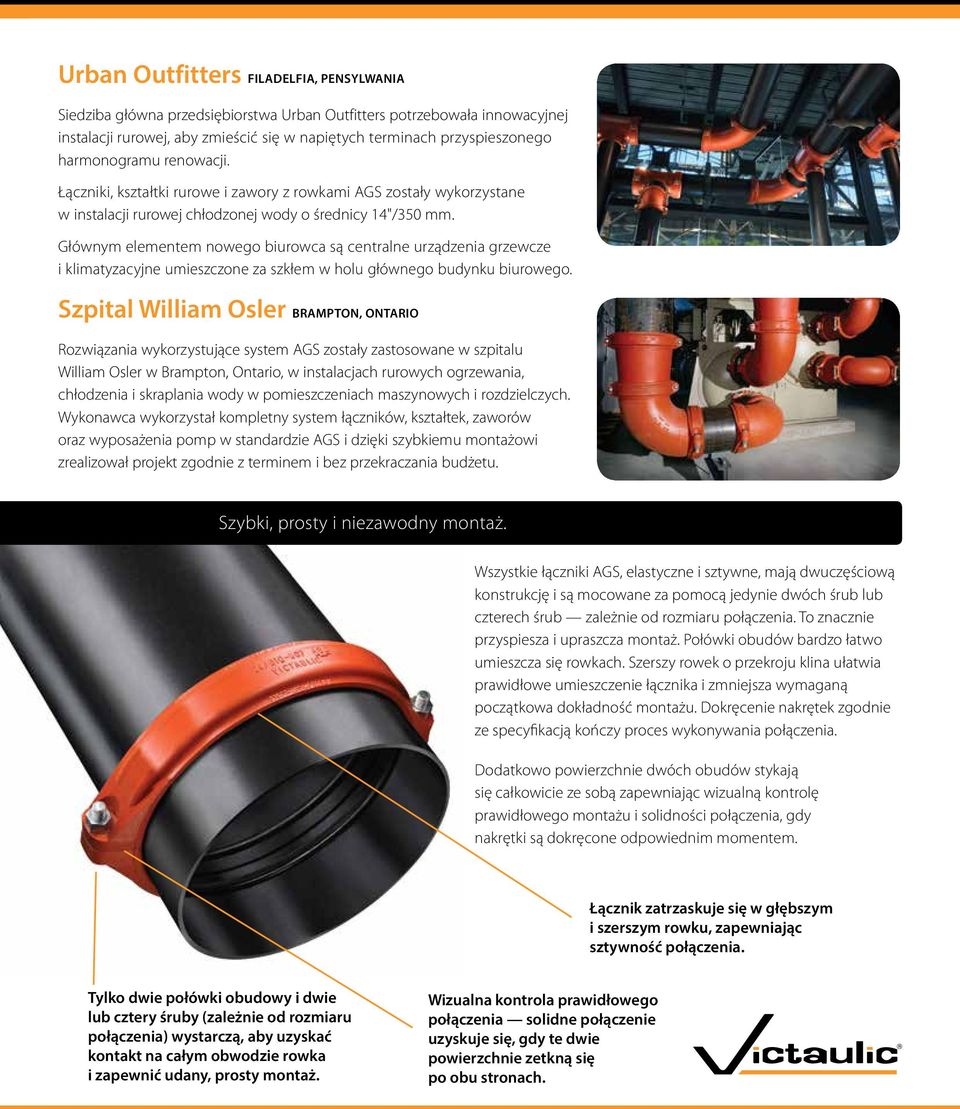

3 Urban Outfitters FILADELFIA, PENSYLWANIA Siedziba główna przedsiębiorstwa Urban Outfitters potrzebowała innowacyjnej instalacji rurowej, aby zmieścić się w napiętych terminach przyspieszonego harmonogramu renowacji. Łączniki, kształtki rurowe i zawory z rowkami AGS zostały wykorzystane w instalacji rurowej chłodzonej wody o średnicy 14"/350 mm. Głównym elementem nowego biurowca są centralne urządzenia grzewcze i klimatyzacyjne umieszczone za szkłem w holu głównego budynku biurowego. Szpital William Osler BRAMPTON, ONTARIO Rozwiązania wykorzystujące system AGS zostały zastosowane w szpitalu William Osler w Brampton, Ontario, w instalacjach rurowych ogrzewania, chłodzenia i skraplania wody w pomieszczeniach maszynowych i rozdzielczych. Wykonawca wykorzystał kompletny system łączników, kształtek, zaworów oraz wyposażenia pomp w standardzie AGS i dzięki szybkiemu montażowi zrealizował projekt zgodnie z terminem i bez przekraczania budżetu. Szybki, prosty i niezawodny montaż. Wszystkie łączniki AGS, elastyczne i sztywne, mają dwuczęściową konstrukcję i są mocowane za pomocą jedynie dwóch śrub lub czterech śrub zależnie od rozmiaru połączenia. To znacznie przyspiesza i upraszcza montaż. Połówki obudów bardzo łatwo umieszcza się rowkach. Szerszy rowek o przekroju klina ułatwia prawidłowe umieszczenie łącznika i zmniejsza wymaganą początkowa dokładność montażu. Dokręcenie nakrętek zgodnie ze specyfikacją kończy proces wykonywania połączenia. Dodatkowo powierzchnie dwóch obudów stykają się całkowicie ze sobą zapewniając wizualną kontrolę prawidłowego montażu i solidności połączenia, gdy nakrętki są dokręcone odpowiednim momentem. Łącznik zatrzaskuje się w głębszym i szerszym rowku, zapewniając sztywność połączenia. Tylko dwie połówki obudowy i dwie lub cztery śruby (zależnie od rozmiaru połączenia) wystarczą, aby uzyskać kontakt na całym obwodzie rowka i zapewnić udany, prosty montaż. Wizualna kontrola prawidłowego połączenia solidne połączenie uzyskuje się, gdy te dwie powierzchnie zetkną się po obu stronach.

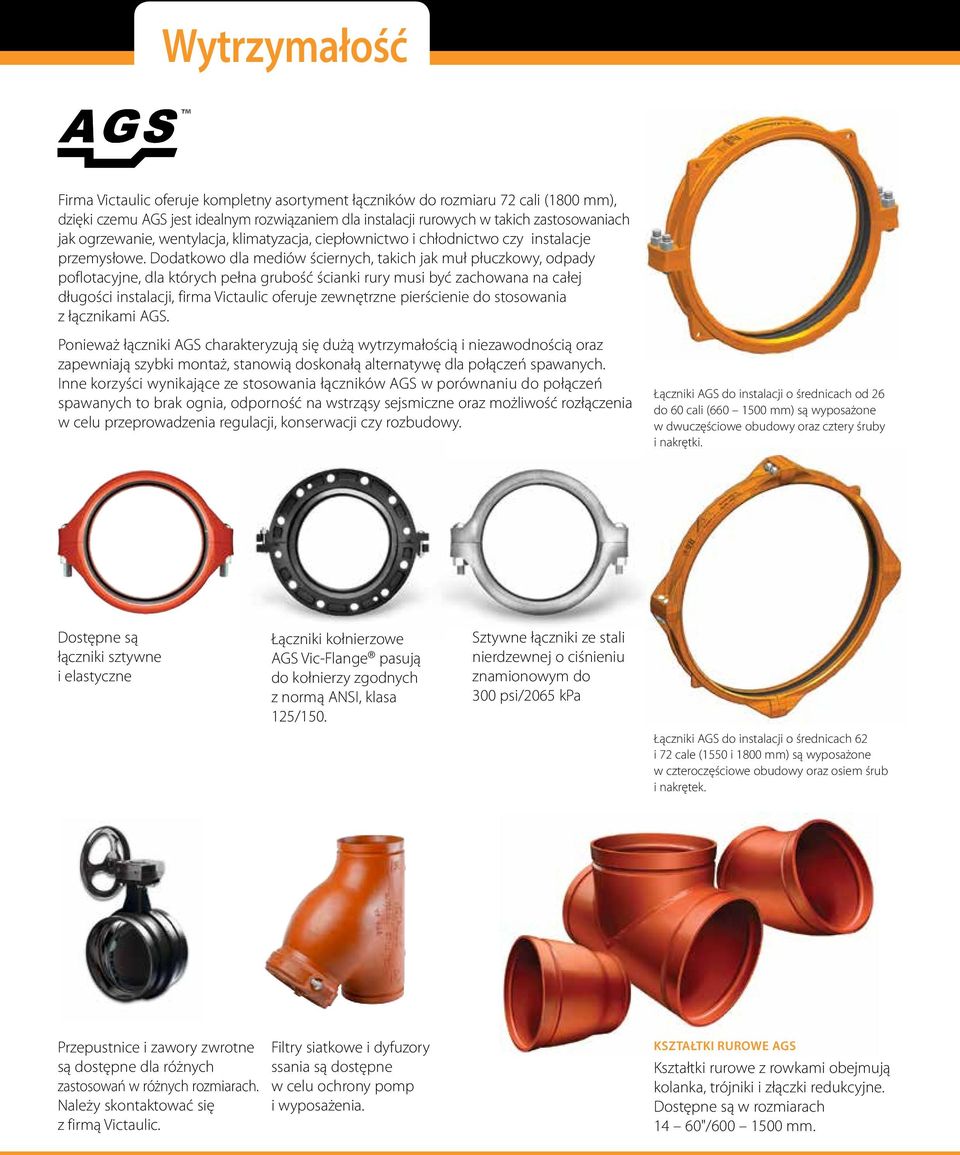

4 Wytrzymałość T Firma Victaulic oferuje kompletny asortyment łączników do rozmiaru 72 cali (1800 mm), dzięki czemu AGS jest idealnym rozwiązaniem dla instalacji rurowych w takich zastosowaniach jak ogrzewanie, wentylacja, klimatyzacja, ciepłownictwo i chłodnictwo czy instalacje przemysłowe. Dodatkowo dla mediów ściernych, takich jak muł płuczkowy, odpady poflotacyjne, dla których pełna grubość ścianki rury musi być zachowana na całej długości instalacji, firma Victaulic oferuje zewnętrzne pierścienie do stosowania z łącznikami AGS. Ponieważ łączniki AGS charakteryzują się dużą wytrzymałością i niezawodnością oraz zapewniają szybki montaż, stanowią doskonałą alternatywę dla połączeń spawanych. Inne korzyści wynikające ze stosowania łączników AGS w porównaniu do połączeń spawanych to brak ognia, odporność na wstrząsy sejsmiczne oraz możliwość rozłączenia w celu przeprowadzenia regulacji, konserwacji czy rozbudowy. Łączniki AGS do instalacji o średnicach od 26 do 60 cali ( mm) są wyposażone w dwuczęściowe obudowy oraz cztery śruby i nakrętki. Dostępne są łączniki sztywne i elastyczne Łączniki kołnierzowe AGS Vic-Flange pasują do kołnierzy zgodnych z normą ANSI, klasa 125/150. Sztywne łączniki ze stali nierdzewnej o ciśnieniu znamionowym do 300 psi/2065 kpa Łączniki AGS do instalacji o średnicach 62 i 72 cale (1550 i 1800 mm) są wyposażone w czteroczęściowe obudowy oraz osiem śrub i nakrętek. Przepustnice i zawory zwrotne są dostępne dla różnych zastosowań w różnych rozmiarach. Należy skontaktować się z firmą Victaulic. Filtry siatkowe i dyfuzory ssania są dostępne w celu ochrony pomp i wyposażenia. KSZTAŁTKI RUROWE AGS Kształtki rurowe z rowkami obejmują kolanka, trójniki i złączki redukcyjne. Dostępne są w rozmiarach 14 60"/ mm.

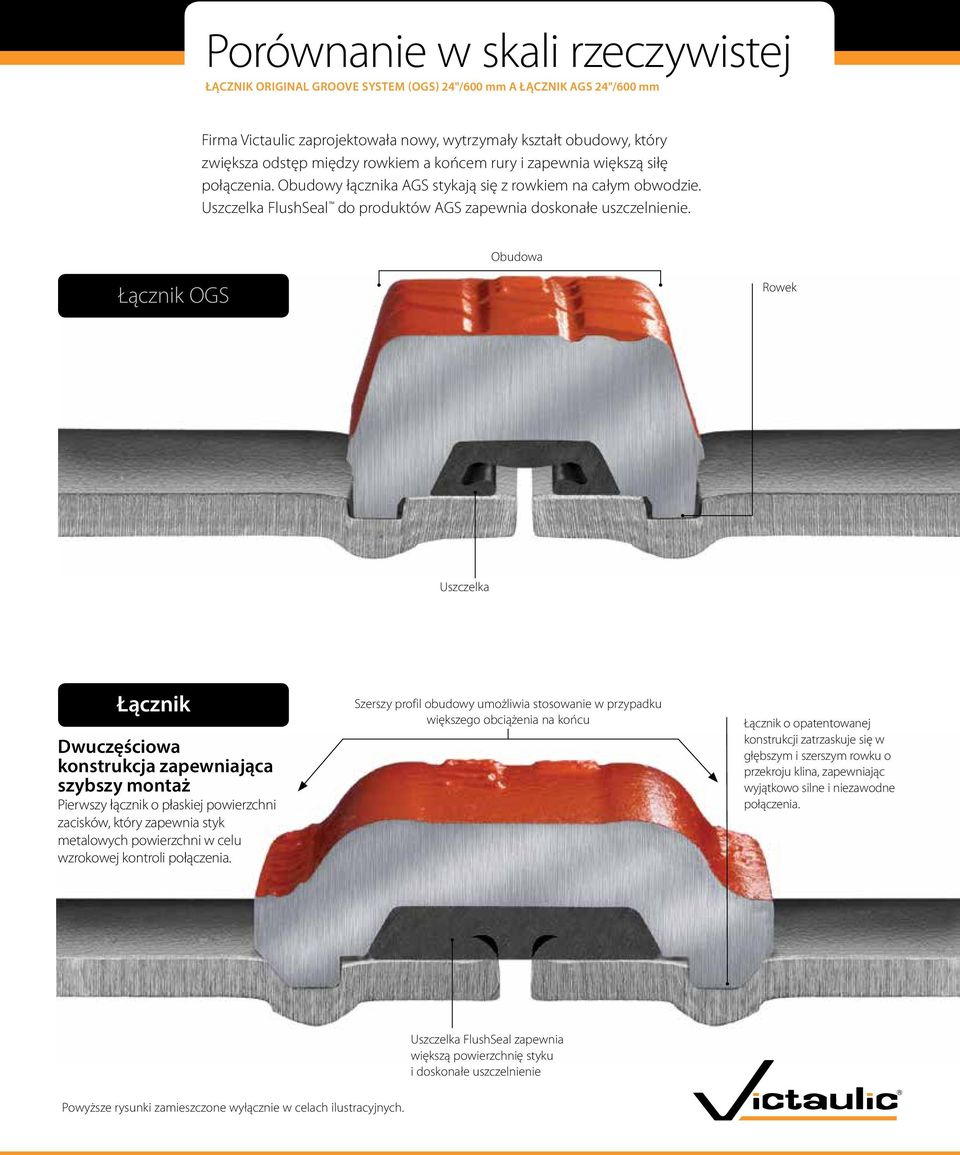

5 Porównanie w skali rzeczywistej ŁĄCZNIK ORIGINAL GROOVE SYSTEM (OGS) 24"/600 mm A ŁĄCZNIK AGS 24"/600 mm Firma Victaulic zaprojektowała nowy, wytrzymały kształt obudowy, który zwiększa odstęp między rowkiem a końcem rury i zapewnia większą siłę połączenia. Obudowy łącznika AGS stykają się z rowkiem na całym obwodzie. Uszczelka FlushSeal do produktów AGS zapewnia doskonałe uszczelnienie. Obudowa Łącznik OGS Rowek Uszczelka Łącznik Dwuczęściowa konstrukcja zapewniająca szybszy montaż Pierwszy łącznik o płaskiej powierzchni zacisków, który zapewnia styk metalowych powierzchni w celu wzrokowej kontroli połączenia. Szerszy profil obudowy umożliwia stosowanie w przypadku większego obciążenia na końcu Łącznik o opatentowanej konstrukcji zatrzaskuje się w głębszym i szerszym rowku o przekroju klina, zapewniając wyjątkowo silne i niezawodne połączenia. Uszczelka FlushSeal zapewnia większą powierzchnię styku i doskonałe uszczelnienie Powyższe rysunki zamieszczone wyłącznie w celach ilustracyjnych.

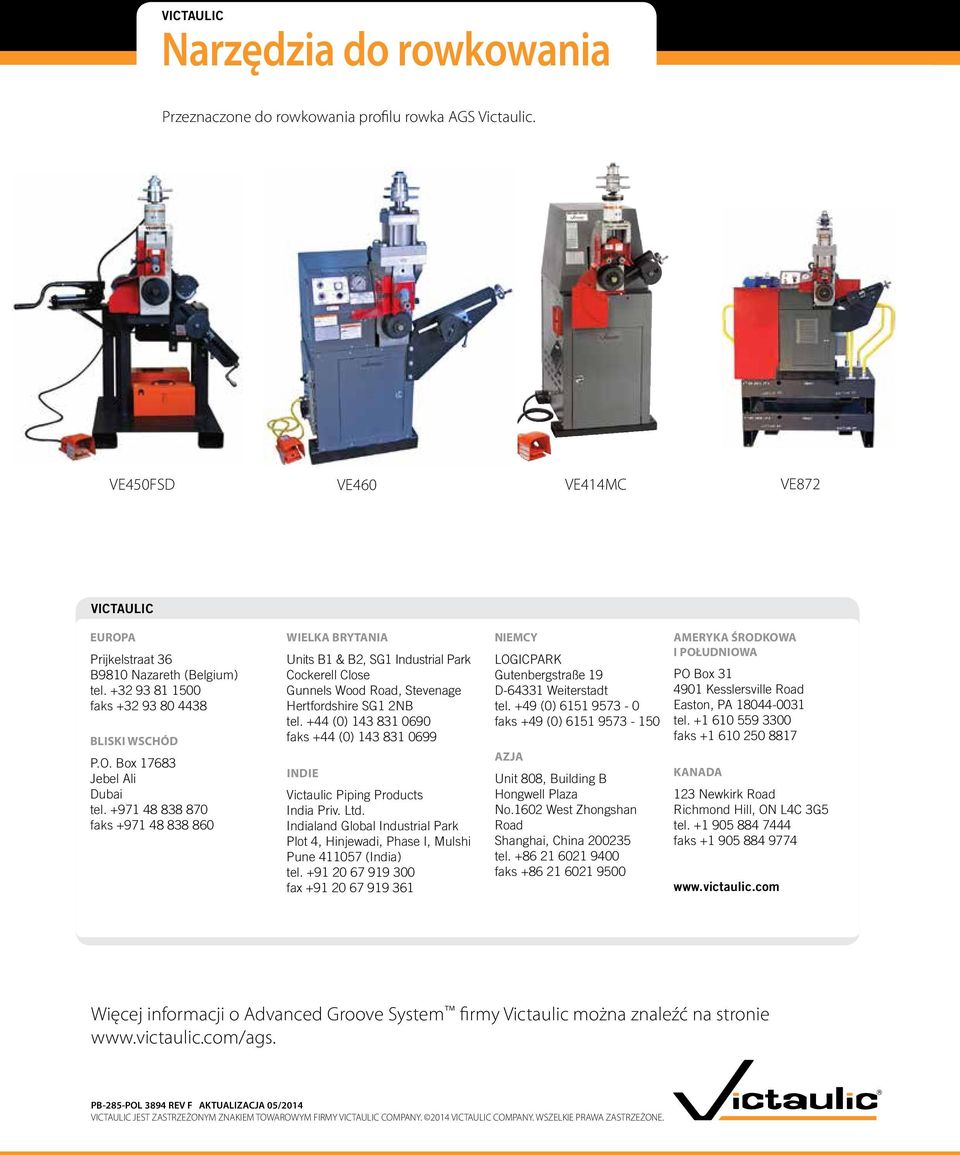

6 VICTAULIC Narzędzia do rowkowania Przeznaczone do rowkowania profilu rowka AGS Victaulic. VE450FSD VE460 VE414MC VE872 VICTAULIC EUROPA Prijkelstraat 36 B9810 Nazareth (Belgium) tel faks BLISKI WSCHÓD P.O. Box Jebel Ali Dubai tel faks WIELKA BRYTANIA Units B1 & B2, SG1 Industrial Park Cockerell Close Gunnels Wood Road, Stevenage Hertfordshire SG1 2NB tel. +44 (0) faks +44 (0) INDIE Victaulic Piping Products India Priv. Ltd. Indialand Global Industrial Park Plot 4, Hinjewadi, Phase I, Mulshi Pune (India) tel fax NIEMCY LOGICPARK Gutenbergstraße 19 D Weiterstadt tel. +49 (0) faks +49 (0) AZJA Unit 808, Building B Hongwell Plaza No.1602 West Zhongshan Road Shanghai, China tel faks AMERYKA ŚRODKOWA I POŁUDNIOWA PO Box Kesslersville Road Easton, PA tel faks KANADA 123 Newkirk Road Richmond Hill, ON L4C 3G5 tel faks Więcej informacji o Advanced Groove System firmy Victaulic można znaleźć na stronie PB-285-POL 3894 REV F AKTUALIZACJA 05/2014 VICTAULIC JEST ZASTRZEŻONYM ZNAKIEM TOWAROWYM FIRMY VICTAULIC COMPANY VICTAULIC COMPANY. WSZELKIE PRAWA ZASTRZEŻONE.
