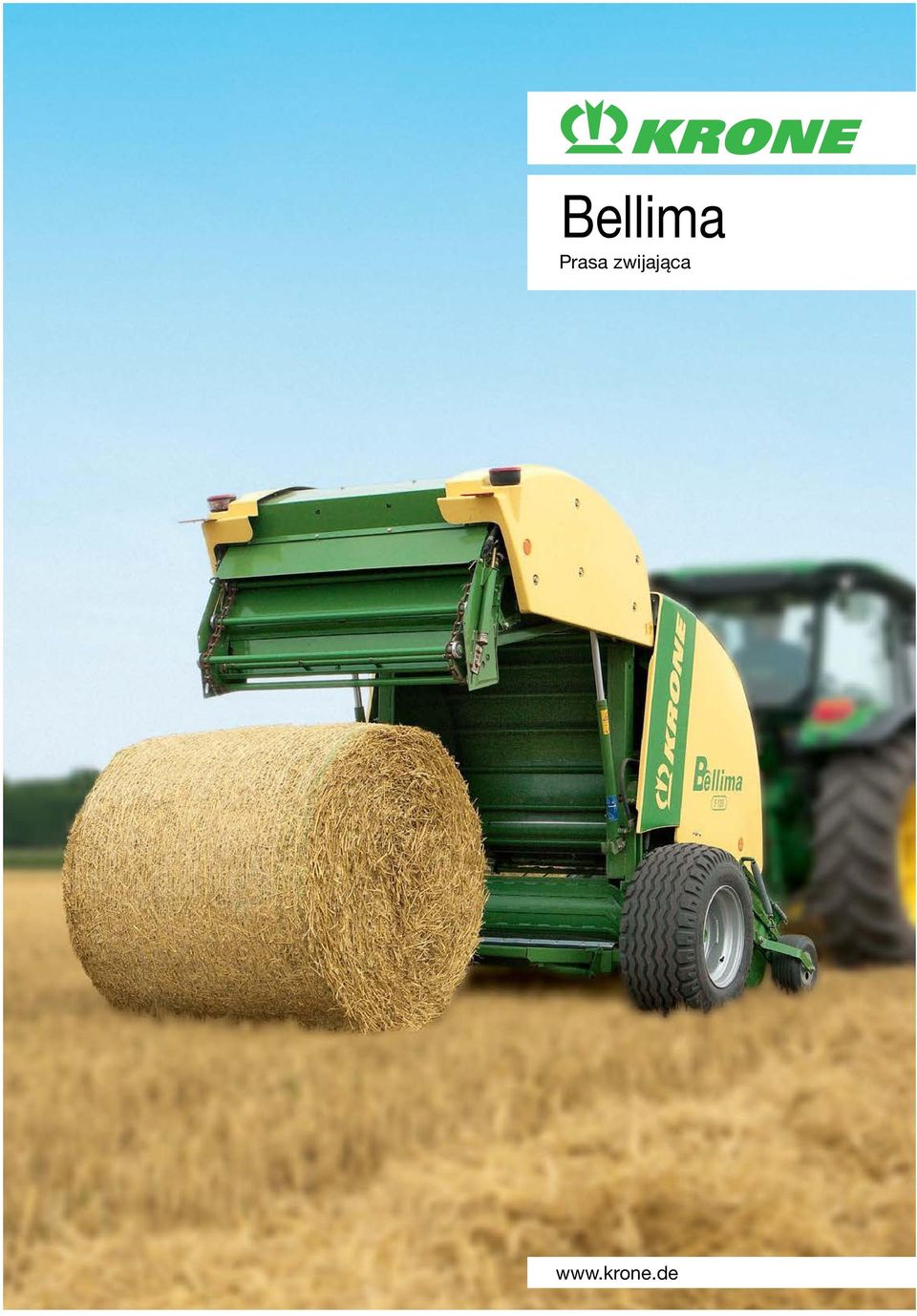

1 Bellima Prasa zwijająca

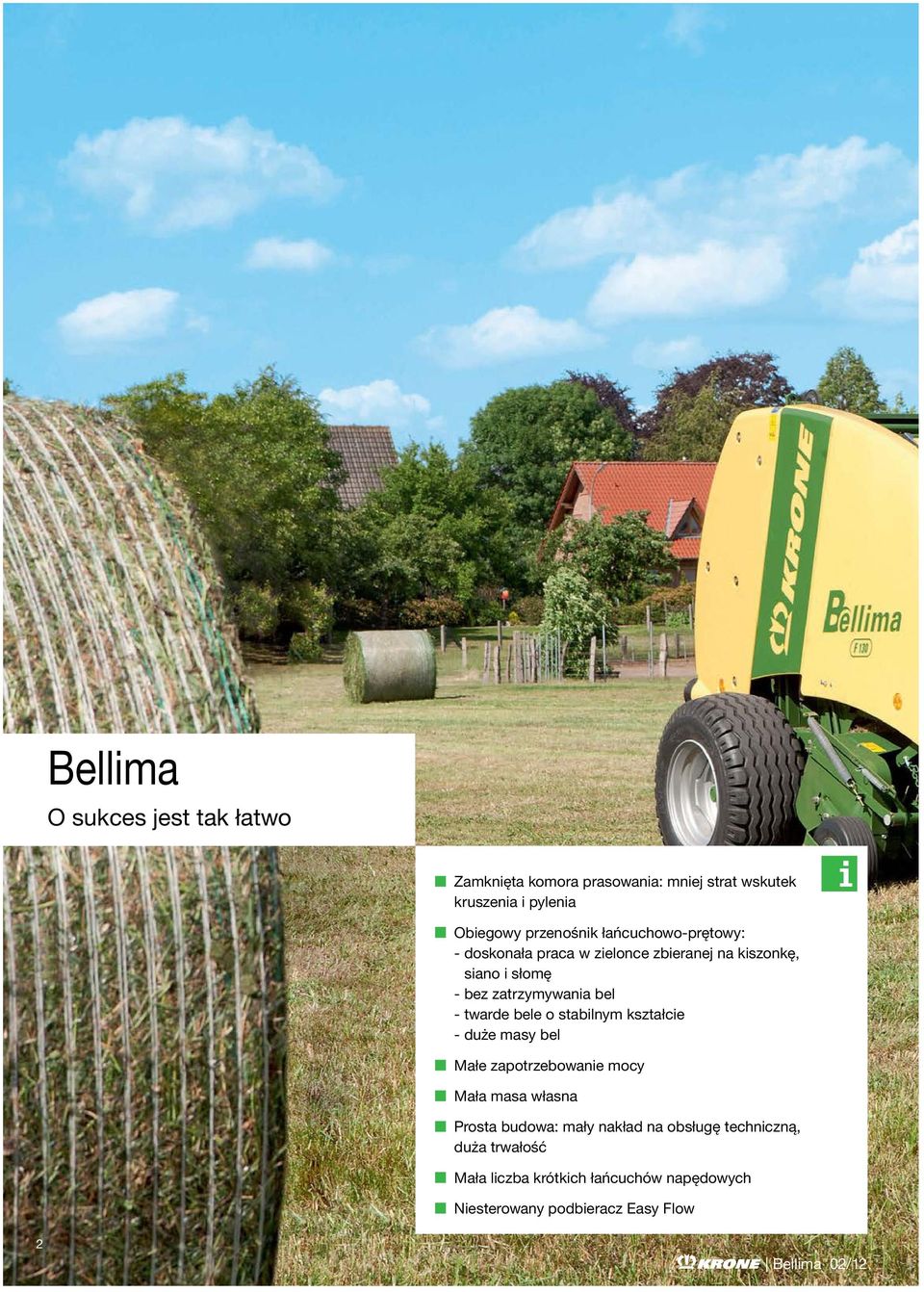

2 Bellima O sukces jest tak łatwo Zamknięta komora prasowania: mniej strat wskutek kruszenia i pylenia Obiegowy przenośnik łańcuchowo-prętowy: - doskonała praca w zielonce zbieranej na kiszonkę, siano i słomę - bez zatrzymywania bel - twarde bele o stabilnym kształcie - duże masy bel Małe zapotrzebowanie mocy Mała masa własna Prosta budowa: mały nakład na obsługę techniczną, duża trwałość Mała liczba krótkich łańcuchów napędowych Niesterowany podbieracz Easy Flow 2 Bellima 02/12

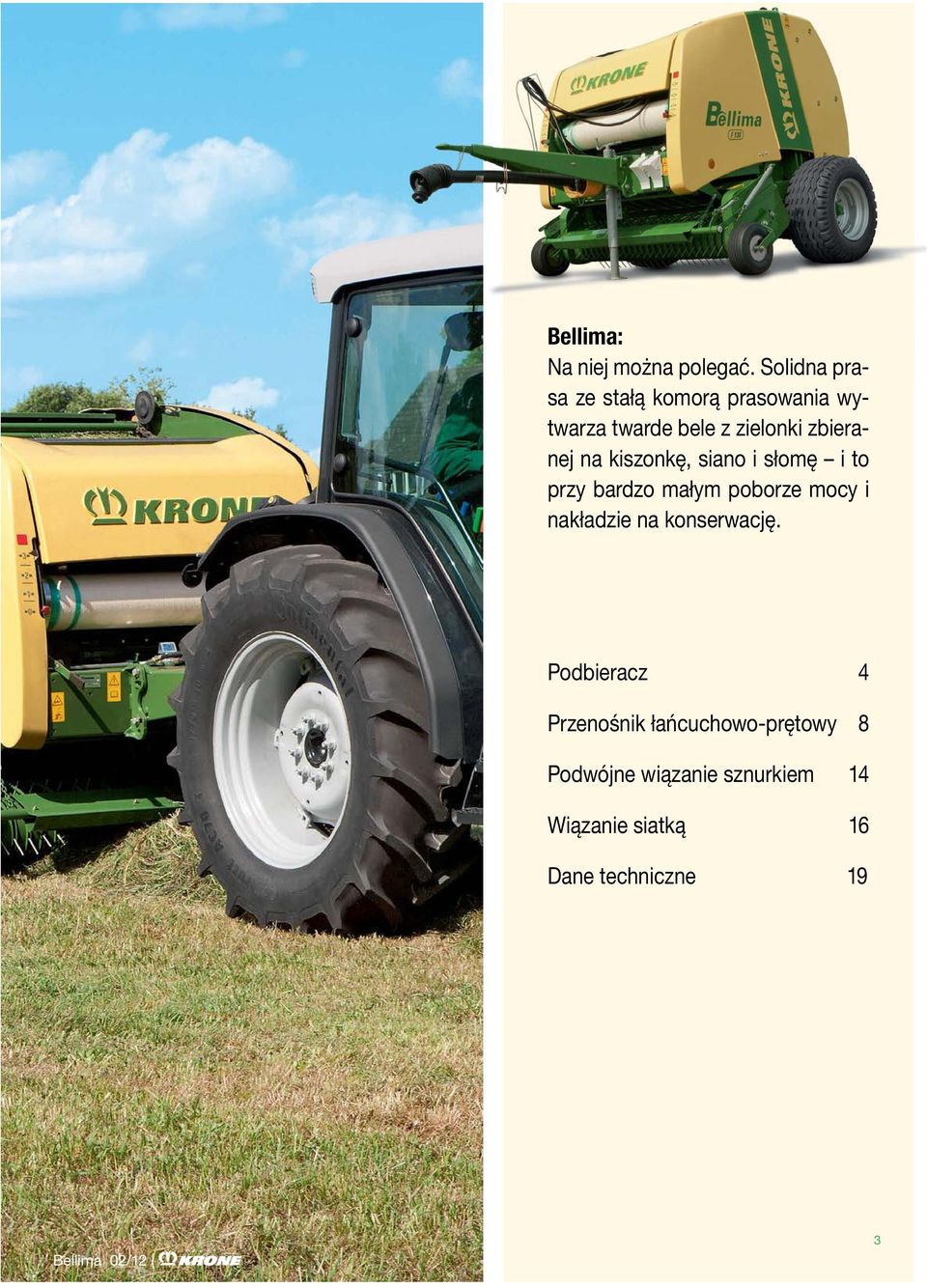

3 Bellima: Na niej można polegać. Solidna prasa ze stałą komorą prasowania wytwarza twarde bele z zielonki zbieranej na kiszonkę, siano i słomę i to przy bardzo małym poborze mocy i nakładzie na konserwację. Podbieracz 4 Przenośnik łańcuchowo-prętowy 8 Podwójne wiązanie sznurkiem 14 Wiązanie siatką 16 Dane techniczne 19 Bellima 02/12 3

4 EasyFlow Podbieracz bez bieżni krzywkowej Dokładne podbieranie Większa wydajność Spokojniejsza praca Mniejsze zużycie mniejsze nakłady na konserwacje 4 EasyFlow dla Bellima F125 Niesterowany podbieracz EasyFlow w prasie Bellima 125 ma szerokość roboczą mm wg DIN11220, może być napędzany hydraulicznie i blokowany na żądanej wysokości. Krótki odcinek drogi pomiędzy podbieraczem i komorą prasowania optymalizuje podbieranie i zapewnia ciągły przepływ paszy. VarioPack Bellima 10/04 02/12

5 EasyFlow Podbieracz EasyFlow bez bieżni krzywkowej ma prostszą budowę w porównaniu z systemami sterowanymi, ma mniej części ruchomych i pracuje szczególnie spokojnie. Mniejsze zużycie znajduje odzwierciedlenie w mniejszym nakładzie na konserwację i serwis. EasyFlow podbiera dokładnie i ma większą wydajność dzięki wyższej prędkości obrotowej. EasyFlow: Istotą tego podbieracza jest kształt zgarniaczy. Pozwalają one na pionowe zagłębianie się palców. Sterowanie bieżnią krzywkową jest zbędne Praca bez usterek: Dla zapewnienia ciągłego przepływu podbieranego materiału do komory prasowania, również w przypadku wałów pokosu o dużej objętości i o nierównomiernym kształcie, prasa Bellima 125 ma regulowany dociskacz Ograniczenie głębokości roboczej: Przy pracy bez kół kopiujących można wygodnie ograniczyć głębokość roboczą podbieracza za pomocą przekładanych sworzni na przodzie maszyny. 3. Nic nie zostaje na polu: Cztery rzędy palców o rozstawie 68 mm zapewniają, że EasyFlow podbiera dokładnie również krótki materiał Stalowe albo pneumatyczne: Koła kopiujące, o bezstopniowo regulowanej wysokości położenia, zapewniają dokładne podbieranie materiału. Przy zastosowaniu kół pneumatycznych podbieracz pracuje bardzo spokojnie. Bellima 02/12 5

6 EasyFlow z nagarniaczem Standard w prasach Bellima F 130 Szerokość robocza mm: idealna dla większych wałów Z nagarniaczami: ciągły przepływ materiału Boczne podajniki ślimakowe: optymalne doprowadzanie materiału Pneumatyczne koła kopiujące jako opcja: spokojna praca Idealny przy dużych wałach: Prasowanie na zakrętach i w narożnikach pola, na zboczu i z szerokich wałów w tych przypadkach wielokrotnie wymagany jest szerszy podbieracz z urządzeniem transportowym. Duża szerokość robocza mm wg DIN niesterowanego podbieracza EasyFlow w prasie zwijającej Bellima F 130 firmy KRONE to właściwy wybór. 6 VarioPack Bellima 10/04 02/12

7 Lepsze podbieranie lepsza wydajność Bardzo szeroki podbieracz EasyFlow z nagarniaczami należy do podstawowego wyposażenia prasy Bellima F130. Bliskość nagarniacza w stosunku do palców oraz bęben startowy w komorze prasy zapewniają ciągły przepływ również krótkiego materiału. Nagarniacz zwiększa przepustowość i ekonomiczność prasy. Aktywna prasa z nagarniaczem: Nagarniacz wspomaga podbieracz, aktywuje przepływ materiału pomiędzy podbieraczem i bębnem startowym oraz zapewnia o równomierne napełnianie komory prasowania. Dokładny zbiór: Głębokość roboczą reguluje się bezstopniowo za pomocą kół kopiujących. W przypadku głębokich kolein i ekstremalnych nierówności można ograniczyć głębokość roboczą za pomocą bocznych szyn perforowanych. Łatwa regulacja: Do regulacji wysokości seryjnie stosowanej blachy odbojowej służy łańcuch. Przy odpowiednim ustawieniu można bardzo dobrze podbierać również krótki materiał. Podajniki ślimakowe: Kierują one materiał podbierany z boku podbieracza do środka i zapewniają płynny przepływ, od szerszego podbieracza do węższej komory prasowania. Bellima 02/12 7

8 Przenośnik łańcuchowo-prętowy Perfekcyjne prasowanie Stała średnica bel 1,25 m Pewny napęd obrotu bel, bez zatrzymywania, mniejsze straty wskutek kruszenia Mniejsze zapotrzebowanie mocy Prosta konstrukcja, tylko jeden łańcuch napędowy Lepszy obrót Zamknięta komora prasowania z obiegowym przenośnikiem łańcuchowo- prętowym w prasach Bellima. Podbierany materiał jest formowany w komorze prasowania w kolejnych warstwach w twarde, stabilne bele. Konstrukcja prętów przenośnika zapewnia, że materiał doprowadzany do komory zaczyna się wcześniej obracać. Formowanie bel przebiega szybciej. Proces formowania bel jest szybszy. Rdzeń bel jest twardy. Bele mają większą gęstość i tym samym większą masę idealna cecha do pozyskiwania kiszonki wysokiej jakości i ograniczenia kosztów transportu. 8 VarioPack Bellima 10/04 02/12

9 Sprawdzone na całym świecie Koncepcja przenośnika łańcuchowo- prętowego sprawdziła się na całym świecie przy formowaniu bel z zielonki zbieranej na kiszonkę, siano i słomę. Obiegowy przenośnik łańcuchowo-prętowy formuje bele o wysokiej gęstości. Chwytny system firmy KRONE pracuje bez zatrzymywania bel również w przypadku krótkiego i suchego materiału. Do tego dochodzi mniejsza ilość strat spowodowanych kruszeniem oraz mniejsze zapotrzebowanie mocy. Łatwo i dobrze: Nic do ukrycia. Bez wielu łańcuchów i kół napędowych! Prosta i przejrzysta konstrukcja zwiększa trwałość i ułatwia konserwacje. Wytrzymały: Przenośnik łańcuchowo- prętowy sprawdził się doskonale na całym świecie w różnych warunkach eksploatacyjnych. Okrągłe pręty z pełnego materiału i łańcuchy wytrzymują największe obciążenia. Bellima 02/12 Perfekcyjne rozwiązanie: Tylko jeden solidny łańcuch do napędu przenośnika łańcuchowo- prętowego. Obniża to zapotrzebowanie mocy i sprawia, że prasa Bellima jest jeszcze bardziej niezawodna. 9

10 Przenośnik łańcuchowo-prętowy KRONE Chwytny system do formowania bel ze słomy, siana i zielonki zbieranej na kiszonkę Prasy zwijające znajdują różnorodne zastosowanie na całym świecie i dlatego muszą dobrze działać w najróżniejszych warunkach eksploatacyjnych, przy formowaniu bel ze słomy, siana albo zielonki zbieranej na sianokiszonkę. Problemy są znane: przy utrzymującej się suszy słoma i siano są często kruche, wilgotność zielonki podwiędniętej waha się, aż do wilgotności odpowiadającej ciężkiej, mokrej kiszonce. Przy dużej zawartości cukru dochodzi dodatkowo efekt sklejania. Przenośnik łańcuchowo-prętowy firmy KRONE pracuje niezawodnie we wszystkich tych warunkach i w ten sposób sprawdza się w praktyce. Zastosowanie przenośnika łańcuchowoprętowego to właściwy wybór. Przenośnik ten obchodzi się ostrożnie ze zbieranym materiałem i daje efekt zazębienia, co zapewnia niezawodny napęd bel przy najwyższej gęstości prasowania. 10 Bellima 02/12

11 Zielonka zbierana na kiszonkę Siano Słoma 11 Bellima 02/12

12 Bellima przemyślana w każdym szczególe Kupując prasę Bellima nabywa się również wieloletnie doświadczenie i kompetencje w dziedzinie pras, gdyż KRONE zna dokładnie praktyczne wymagania. Prasy zwijające KRONE pracują na całym świecie i sprawdziły się doskonale w najróżniejszych warunkach eksploatacyjnych. Oprócz wysokiej gęstości prasowania, maszyny KRONE są szczególnie solidne, mają przejrzystą konstrukcję, zapewniają perfekcyjne wyposażenie i odznaczają się wysoką niezawodnością. Pewny start bel: Bęben startowy, wyposażony w listwy, zapewnia szybszy start bel, optymalizuje proces prasowania i odciąża tylną klapę idealne przy ciężkich belach zielonki zbieranej na kiszonkę. 12 Wskazania ciśnienia prasowania z obu stron: Obustronne wskazania ciśnienia prasowania podają chwilowe napełnienie komory z lewej i z prawej strony i przekazują informacje konieczne dla kompensacyjnego sposobu jazdy. Rezultat: równomiernie zagęszczone i uformowane bele. Najlepsza informacje: Opcjonalne wskazania ciśnienia prasowania bel z sygnałem akustycznym i wizualnym informują kierowcę, gdyż został osiągnięty żądany stopień sprasowania. Można wówczas natychmiast rozpocząć operację owijania sznurkiem. Bellima 02/12

13 Automatyczne napinanie: Napinacz przenośnika łańcuchowo-prętowego pracuje automatycznie. Sprężyny zapewniają prawidłowe napięcie łańcuchów, zwiększają trwałość i zapewniają bezpieczeństwo. Pełna moc: Główna przekładnia (540 obr/min) jest położona w osi prasy. Obustronne wyjścia napędu zapewniają krótkie odcinki przenoszenia napędu i wzorowy rozdział mocy na podbieracz i przenośnik łańcuchowo-prętowy. Pewne działanie: Otwieranie i zamykanie klapy tylnej odbywa się za pomocą siłowników hydraulicznych jednostronnego działania. Mechaniczna blokada tylnej klapy odciąża układ hydrauliczny i zapewnia bezpieczeństwo. Bellima 02/12 Większa liczba bel w ciągu godziny: Mini Stop firmy KRONE opcjonalny wyrzutnik bel i stół wyładunkowy w jednym! Podczas zamykania tylnej klapy po wyrzuceniu beli prasa może już rozpocząć formowanie następnej beli. W ten sposób uzyskuje się dodatkowo do sześciu bel w ciągu godziny. 13

14 Podwójne wiązanie sznurkiem Dwukrotnie większa szybkość Szybkie wiązanie: dwa sznurki jednocześnie Stabilne bele początek i koniec sznurka w środku beli Możliwość wyboru rozstawu sznurków Bardzo łatwa obsługa Prosta budowa niezawodna praca: Liczbę owinięć sznurkiem określa koło stopniowe. Podwójne prowadzenie sznurka jest wykonywane przez zabierak, od środka do boków komory i z powrotem. Po zakończeniu następuje odcięcie sznurka w środku beli. W najprostszym wariancie włącza się wiązanie za pomocą linki, w innych wariantach elektrycznie albo hydraulicznie. 14 Bellima 02/12

15 Najlepszy kształt W porównaniu z wiązaniem pojedynczym, podwójne wiązanie sznurkiem zmniejsza czas przestoju przy wiązaniu, umożliwia uzyskanie większej liczby bel w ciągu godziny, oszczędza paliwo i robociznę oraz umożliwia uzyskanie większej wydajności powierzchniowej. Dzięki systemowi podwójnego wiązania sznurkiem, opracowanemu przez KRONE, końce sznurka nie znajdują się na krawędziach bel, ale w ich środku. Pozwala to zachować kształt bel również po wielokrotnym przeładunku. Elektrycznie: Naciśnięcie jednego przycisku i już pracuje elektryczny starter wiązania dwoma sznurkami. Rolki napędzane przez elektryczny starter niezawodnie doprowadzają sznurek do komory prasy. Hydraulicznie: Hydrauliczny starter jest wariantem komfortowym. Dzięki hydraulicznemu urządzeniu startowemu można obsługiwać z ciągnika zarówno urządzenie do wiązania sznurkiem jak i siatką. Zapas na wiele bel: W zasobniku sznurka można umieścić maksymalnie sześć rolek. Załadunek jest łatwy i szybki. Uchwyt zapewnia właściwe osadzenie rolek sznurka. Bellima 02/12 15

16 Wiązanie siatką Perfekcyjne owijanie najlepszy kształt Krótki czas owijania większa liczba bel w ciągu godziny Szybkie i łatwe rozdzielanie bel w oborze Niezawodny start owijania krótkie odcinki Perfekcyjnie: Urządzenie do owijania siatką znajduje się z przodu, w zasięgu wzroku kierowcy i jest zaprojektowane na rolki siatki o długości i m. Ponadto w zasobniku sznurka jest jeszcze miejsce na rolkę rezerwową. Łatwy załadunek: Podczas wkładania materiału do obwiązywania bel stoi się wygodnie przed maszyną. Rolkę siatki wsuwa się na odchyloną oś uchwytu. Następnie doprowadza się siatkę do urządzenia owijającego. 16 Bellima 02/12

17 Mniej paliwa na wykonanie jednej beli Urządzenie do owijania siatką ma przekonującą konstrukcję i działanie. Zaletą wiązania siatką w porównaniu z wiązaniem sznurkiem jest krótszy czas wiązania i tym samym możliwość sprasowania większej liczby bel w ciągu godziny. Zyskuje się czas do wykonywania innych czynności i zużywa się mniej paliwa na wykonanie jednej beli. Do wiązania siatką stosuje się rolki excellent firmy KRONE o długości siatki do m. Hydraulicznie: Zarówno urządzenie do owijania siatką jak i sznurkiem jest włączane zaworem sterowniczym na ciągniku. Naprężanie: Regulowany hamulec siatki zapewnia wzorowe owijanie na całej szerokości. Bele zachowują kształt i nie rozpadają się również po wielokrotnym przeładunku. Na całej szerokości: Siatka (1) jest doprowadzona na całej szerokości do pokrytej gumą rolki napędowej (2) i rolki dociskowej (3). Po włączeniu procesu owijania gumowany wałek dostarcza siatkę do obszaru obracającej się beli. Więcej albo mniej siatki: Owijanie siatką można regulować za pomocą gwintu na wałku koła ciernego. Im bardziej wykręca się gwint, tym dłużej szyna sprężysta znajduje się na gwincie. Siatka zostaje odcięta dopiero wtedy, gdy sprężysta szyna odchyli się w dół. Bellima 02/12 17

18 Zawsze pasuje: Wysokość dyszla reguluje się szybko i łatwo za pomocą perforowanych segmentów. Przez obracanie można dostosować dyszel zarówno do zawieszenia górnego jak i dolnego. Łatwe podłączanie: Przyłącze hydrauliczne jednostronnego działania w prasie Bellima stanowi wyposażenie podstawowe. Zawór przełączający służy do napędu podbieracza albo tylnej klapy. 18 Bellima 02/12

19 DANE TECHNICZNE Prasa zwijająca Bellima Bellima F 125 Bellima F 130 Średnica bel ok.m 1,2 1,2 Szerokość bel ok.m 1,2 1,2 Długość ok.mm Szerokość ok.mm Wysokość ok.mm Szerokość robocza podbieracza wg DIN ok.mm Rozstaw kół ok.mm Ogumienie 10.0/ PR 11.5/ PR 11.5/ PR 15.0/ PR 19.0/ PR Masa ok.kg Zapotrzebowanie mocy ok.kw/km 25 / / 34 Wymagane przyłącza hydrauliczne 1 x EW 1 x EW Wszystkie rysunki, wymiary i masy niekoniecznie odpowiadają wyposażeniu standardowemu i nie są wiążące. Siatki do owijania excellent firmy KRONE: Wszystkie siatki do owijania excellent firmy KRONE doskonale układają się na szerokości bel przy wszystkich warunkach zbioru. Siatki excellent Edge i szczególnie wytrzymałe siatki StrongEdge sięgają dokładnie od krawędzi do krawędzi Bellima 02/12 beli. Siatka excellent RoundEdge sięga nawet kilka centymetrów poza krawędź beli. Dzięki temu zbierany materiał jest optymalnie chroniony przed wpływami atmosferycznymi i wilgocią. 19
