1 Prasy zwijające zmiennokomorowe Fendt 4160 V 4180 V

2 Tanie w eksploatacji prasy zmiennokomorowe Fendt Fendt 4160 V i 4180 V zapewniają dochodowe prasowanie Nowa generacja pras zmiennokomorowych marki Fendt, łączy w sobie wiedzę zbieraną przez wiele lat, gwarantując niezawodne użytkowanie nawet w najtrudniejszych warunkach. Nowe prasy zmiennokomorowe Fendt 4160 V i 4180 V to idealne rozwiązanie dla użytkowników szukających pras wydajnych a zarazem tanich w eksploatacji. Ich prosta konstrukcja zapewnia wysoką wydajność przy zbiorze słomy i siana. Obydwa modele oferują wiele interesujących cech, łącznie z komorą prasowania, w której gęstość zgniotu może być regulowana niezależnie w trzech strefach balotu. 2

3 2250 F Zalety Podbieracz o szerokości 2,0 lub 2,2 m i małej średnicy gwarantuje szybkie i wydajne podbieranie materiału Podajnik palcowy Fork Fedder lub rotor wspomagający SuperFeed. Łatwe odblokowywanie dzięki opuszczanej podłodze pod rotorem Drop Floor. 3 strefy zgniotu, w których stopień zgniotu regulowany jest niezależnie z kabiny ciągnika. Łatwe i wygodne montowanie rolki siatki F Prosta i intuicyjna obsługa dzięki terminalowi Focus F 1250 F 4160 V 1250 F V F 2250 F Fendt 4160 V Fork Feeder Wielkość balotu: 1,2 x 0,6 1,65 m Układ podający do komory: podajnik palcowy Fork Feeder Wiązanie: siatka, sznurek lub siatka i sznurek 2250 F 4180 V 4160 V 5160 V Fendt 4180 V Fork Feeder Wielkość balotu: 1,2 x 0,6 1,80 m Układ podający do komory: podajnik palcowy Fork Feeder Wiązanie: siatka, sznurek lub siatka i sznurek 4180 V 5160 V 4160 V Fendt 4160 V Rotor Wielkość balotu: 1,2 x 0,6 1,65 m Układ podający do komory: rotor wspomagający SuperFeed Wiązanie: siatka, sznurek lub siatka i sznurek 5200 V 4180 V 5160 V Fendt 4180 V Rotor Wielkość balotu: 1,2 x 0,6 1,80 m Układ podający do komory: rotor wspomagający SuperFeed Wiązanie: siatka, sznurek lub siatka i sznurek 5200 V 4180 V 5200 V 5160 V V

4 Zbieramy płody rolne razem z firmą Fendt Łatwo regulowane kółka podbieracza są wyposażone w duże balonowe opony. Unikalny, kompaktowy napęd podbieracza zapewnia, że kółka podbieracza mieszczą się w całkowitej szerokości prasy, eliminując konieczność ich demontażu do transportu. Rolka dociskowa o dużej średnicy dociska i sprawia, że przepływ materiału jest równomierny i stabilny. Zapewnia on jednolite zasilanie prasy w materiał, zmniejsza ryzyko zablokowania i umożliwia podbieranie materiału z większą prędkością. Wysoka wydajność podbieraczy 2,0 i 2,2 m Nowo zaprojektowany podbieracz firmy Fendt dzięki małej średnicy oferuje niesamowitą wydajność podbierania. Podbieracz został zaprojektowany do wysokich wydajności i dużej prędkości jazdy oraz zapewnia delikatne i równomierne doprowadzenie materiału do prasy. Rolka dociskowa dokonuje wstępnego zgniecenia materiału i pomaga zapewnić równomierny jego przepływ do prasy. 4

5 Zalety Krzywki po obu stronach podbieracza. Mała średnica podbieracza. Mała szerokość transportowa. Szerokość podbieracza 2,0 lub 2,2 m. Rolka dociskowa podbieracza w wyposażeniu standardowym. Mała szerokość transportowa Pomimo szerokości roboczej aż do 2,2 m, szerokość transportowa pras Fendt 4160 V i 4180 V zależy tylko i wyłącznie od szerokości kół transportowych, dzięki innowacyjnej konstrukcji napędu podbieracza, który jest zlokalizowany po wewnętrznej stronie. Unikalność tej konstrukcji, oznacza, że nie ma potrzeby ściągania kółek podbieracza do przejazdów po drogach publicznych, dzięki czemu skróceniu ulega czas nieproduktywny pomiędzy kolejnymi polami. 5

6 Układ podający Fork Feeder lub rotor wspomagający SuperFeed Rotor wspomagający SuperFeed gwarantuje równomierny przepływ materiału we wszystkich warunkach. Łatwe odblokowywanie dzięki opuszczanej podłodze rotora. Układ podający Fork feeder. Podajnik palcowy Fork Feeder Prasa w wersji Fork Feeder jest wyposażona w podajnik palcowy. Układ ten zapewnia bezpośrednie podawanie materiału do komory prasowania, a duża otwarta przestrzeń nad podajnikiem zapewnia łatwy przepływ dużego strumienia masy i szybki początek formowania balotu. Dociskacz rolkowy zamontowany na podbieraczu zapewnia równomierny przepływ materiału, nawet z dużego i nierównomiernego pokosu. 6

7 Zalety Opuszczana podłoga rotora zapewnia łatwy dostęp do środka prasy. Opuszczana podłoga rotora zapewnia szybkie odblokowywanie (tylko w prasach z rotorem SuperFeed). Wydajny rotor wspomagający SuperFeed. Niezawodny i prosty podajnik palcowy Fork Feeder. Rotor wspomagający SuperFeed zapewniający maksymalną wydajność Bardzo znakomita wydajność jest do osiągnięcia dzięki prasie zwijającej Fendt wyposażonej w rotor wspomagający SuperFeed doprowadzający materiał do komory prasowania. Rotor wspomagający SuperFeed równomiernie zasila komorę i wpycha materiał do jej wnętrza gwarantując dużą przepustowość. Łatwe odblokowywanie dzięki opuszczanej podłodze rotora Nowe rozwiązanie do odblokowywania pras firmy Fendt opuszczana podłoga pod rotorem umożliwia operatorowi odblokowanie prasy w razie jej zablokowania w łatwy sposób z kabiny ciągnika bez straty materiału. Wystarczy tylko opuścić podłogę pod rotorem w celu zluzowania zablokowanego materiału, włączyć WOM, żeby wciągnąć ten materiał, podnieść podłogę i kontynuować prasowanie. 7

8 Dobrze ukształtowane, gęste baloty z umiarkowanym rdzeniem Kombinacja 5 pasów i przednich walców oznacza gęste baloty z umiarkowanym rdzeniem i zawsze łatwe rozpoczęcie formowania balotu. Na komorę prasowania pras Fendt serii 4000 V składa się 5 szerokich pasów i walce. Taka kombinacja zapewnia łatwe formowanie balotu, nieważne jaki jest układ podający oraz delikatne obracanie balotu i zredukowane straty nawet w bardzo suchych warunkach. Średnica 1 Średnica 2 Średnica 3 Wstępne ustawienie gęstości zgniotu oddzielnie dla każdej z trzech stref: rdzeń, strefa środkowa i strefa zewnętrzna. Średnica (D) i ciśnienie (P) mogą być ustawione za pomocą terminala obsługowego. Słoma i siano Komora prasowania pras Fendt 4160 V i 4180 V spisuje się bardzo dobrze przy zbiorze słomy i siana. Dwa modele oferują baloty o średnicy od 0,60 m do 1,65 m i 1,80 m. Średnica balotu jest regulowana w łatwy sposób z terminala obsługowego. Gęstość zgniotu może być ustawiona niezależnie dla trzech stref balotu. Gęstość zgniotu jest ustawiana w terminalu. Jak pracuje komora prasowania Komora prasowania pras Fendt serii 4000 V 8

9 Zalety Wielkość balotów 0,60 m do 1,65 i 1,80 m. Prasy specjalizujące się w zbiorze słomy i siana. Operator może ustawiać z kabiny ciągnika gęstość zgniotu niezależnie w 3 strefach balotu. Komora prasowania składa się z 5 pasów. Formowane baloty charakteryzują się umiarkowanie zagęszczonym rdzeniem i twardą warstwą zewnętrzną. składa się z walców i 5 szerokich pasów. Zapewnia ona łatwe formowanie balotu oraz delikatne jego obracanie i zredukowane straty nawet w bardzo suchych warunkach. Dwa agresywne przednie walce, które pozostają w kontakcie z materiałem są nieustannie czyszczone przez skrobaki co gwarantuje wysokie osiągi we wszystkich warunkach. Zapewniają one szybki start obracania się balotu podczas zbioru każdego materiału. Mała komora wstępna na początku formowania balotu zapewnia kształtne i zbite baloty z umiarkowanym rdzeniem i zbitą warstwą zewnętrzną. W miarę powiększania się balotu w komorze prasowania ramiona napinające pasy natrafiają na coraz większy opór stawiany przez dwa siłowniki hydrauliczne i sprężynę napinającą. Wraz ze wzrostem średnicy balotu, rośnie jego zagęszczenie. W rezultacie otrzymujemy zbity balot z umiarkowanie zagęszczonym rdzeniem. Dzięki twardszej warstwie zewnętrznej baloty ze słomy będą mniej podatne na niekorzystne warunki pogodowe. 9

10 Szybki i wydajny układ wiązania siatką i sznurkiem 1. Sznurek podawany jest równocześnie na obydwie strony balotu. 2. Sznurek rozmieszczany jest na całej szerokości balotu. 3. Sznurki krzyżują się w środkowej części balotu zapewnia to pewne wiązanie balotu Układ wiązania sznurkiem jest łatwo dostępny. Komfortowy i łatwy dostęp do miejsc zamocowania siatki i sznurka. Znakomicie wyglądające baloty jeden po drugim Kończąc prasowanie na każdym polu, będą Państwo przekonani, że zostawiają na nim tylko znakomicie wyglądające baloty. Układ wiązania siatką umiejscowiony w prasach Fendt w przedniej ich części oraz układ wiązania sznurkiem, gwarantują staranne i ciasne wiązanie. To z kolei zapewnia perfekcyjne przechowywanie i łatwy przeładunek. Wiązanie sznurkiem Automatyczne wiązanie sznurkiem, z układem dwóch prowadnic podających sznurek szybko pracujących oznacza jednoczesne wiązanie dwóch krawędzi balotów, skracając czas wiązania do minimum. Skrzyżowanie sznurka w środkowej części balotu chroni przed pozostawieniem luźnego końca sznurka na końcu cyklu wiązania. Układ jest w pełni programowany, przez co mają Państwo pewność formowania najlepiej wyglądających balotów podczas zbioru wszystkich płodów rolnych. 10

11 Układ wiązania sznurkiem i rolka siatki są umieszczone w widocznym miejscu z kabiny ciągnika gwarantującym łatwość ich obserwacji. Wiązanie siatką Siatka pokrywa całą szerokość balotu, dzięki szerokiemu kanałowi jej podawania, który umożliwia również stosowanie bardzo szerokich siatek, jeżeli jest taka potrzeba. Bardzo nisko osadzone miejsce montażu siatki oraz bardzo prosty sposób montażu oznaczają minimum przestojów i długi czas prasowania. Możliwość zmagazynowania trzech rolek siatki, oznacza, że nie trzeba się obawiać jej braku w ciągu wielo godzinnego dnia pracy. Prostota układu wiązania siatką pozwala na rozszerzenie szerokości wiązania nią aż po same krawędzie balotu. Siatka o szerokości 1,30 m jest szersza niż komora prasowania, dzięki czemu siatka ta może być również naciągnięta na boczne krawędzie balotu. W rezultacie otrzymujemy perfekcyjnie wyglądające i dobrze zabezpieczone baloty. 11

12 Terminal obsługowy Sterowanie następującymi funkcjami odbywa się za pomocą terminala obsługowego Focus: Średnica balotu. Aktualna średnica balotu. Terminal informuje o kształcie balotu, dzięki czemu pozwala operatorowi dostosować sposób jazdy w celu otrzymania balotu o optymalnym kształcie. Wybór sposobu wiązania sznurek czy siatka. Sterowanie wiązaniem siatką lub sznurkiem: liczba owinięć siatką, ilość sznurka (na krawędziach, w środkowej części i na środku). Informacja o sznurku w trakcie cyklu wiązania. Wybór automatycznego lub manualnego wiązania sznurkiem. Licznik balotów, który może zapamiętać do 40 zliczeń: duża możliwość zapamiętania ilości z różnych pól. Wybór obsługiwanej funkcji hydraulicznej pomiędzy podbieraczem a opuszczaną podłogą rotora. Terminal obsługowy Focus Terminal obsługowy Focus jest bardzo łatwy w obsłudze i intuicyjny. Przy jego konstruowaniu położono szczególny nacisk na funkcjonalność i łatwość obsługi. Terminal Focus jest uniwersalny, dzięki czemu może być również używany do innych maszyn. 12

13 Zalety Prosta i intuicyjna obsługa za pomocą terminala Focus. Terminal obsługowy jest uniwersalny i może być stosowany do obsługi innych maszyn. Duży i czytelny wyświetlacz cyfrowy. Licznik balotów może zapamiętać aż do 40 zliczeń Terminal Focus daje pełną kontrolę z kabiny ciągnika nad wszystkimi funkcjami prasy. Informacje są prezentowane na dużym, czytelnym wyświetlaczu cyfrowym. Focus monitoruje i kontroluje wszystkie konieczne funkcje i parametry prasy. Terminal steruje również automatycznie wiązaniem, bez udziału operatora. 13

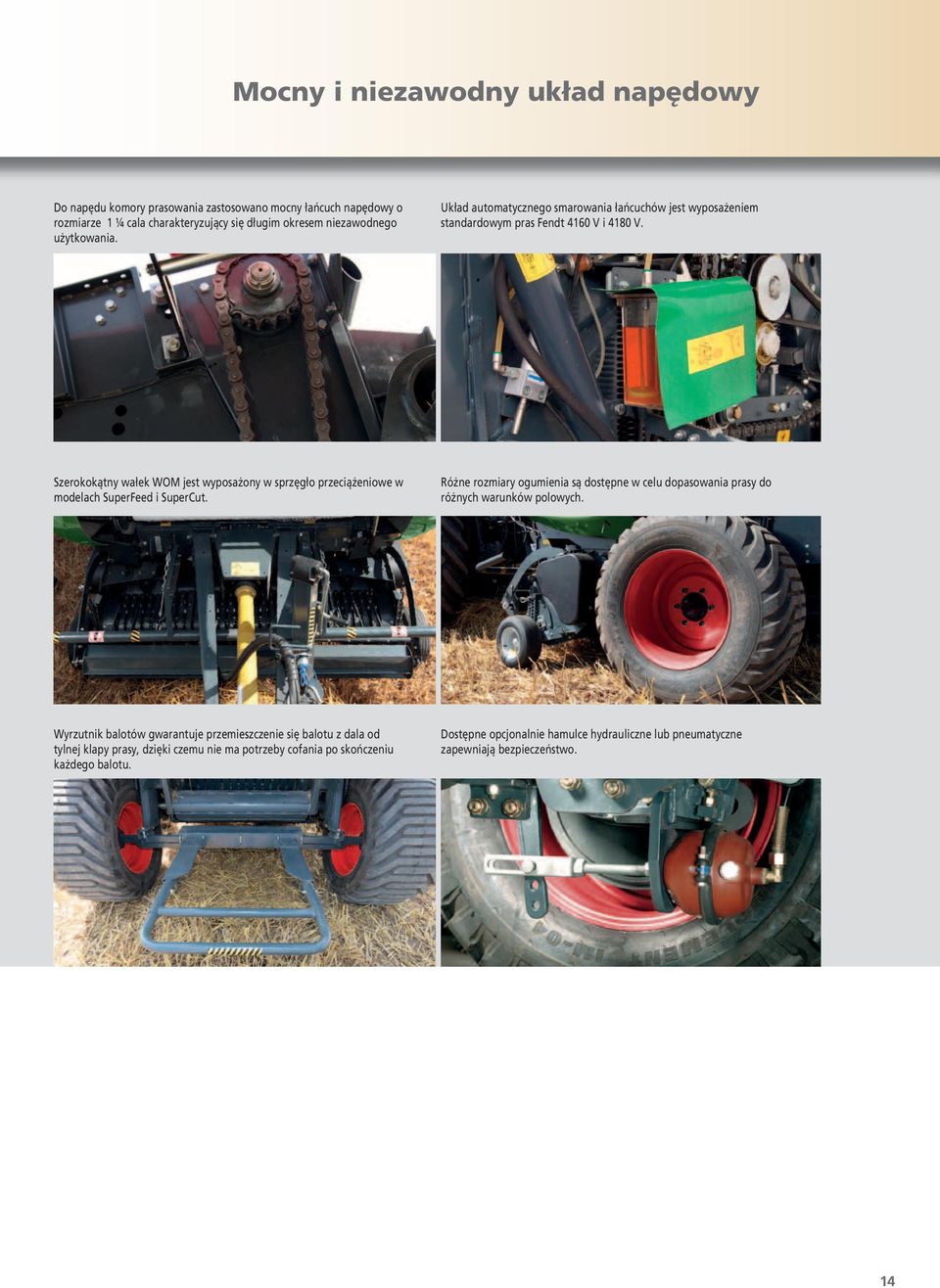

14 Mocny i niezawodny układ napędowy Do napędu komory prasowania zastosowano mocny łańcuch napędowy o rozmiarze 1 ¼ cala charakteryzujący się długim okresem niezawodnego użytkowania. Układ automatycznego smarowania łańcuchów jest wyposażeniem standardowym pras Fendt 4160 V i 4180 V. Szerokokątny wałek WOM jest wyposażony w sprzęgło przeciążeniowe w modelach SuperFeed i SuperCut. Różne rozmiary ogumienia są dostępne w celu dopasowania prasy do różnych warunków polowych. Wyrzutnik balotów gwarantuje przemieszczenie się balotu z dala od tylnej klapy prasy, dzięki czemu nie ma potrzeby cofania po skończeniu każdego balotu. Dostępne opcjonalnie hamulce hydrauliczne lub pneumatyczne zapewniają bezpieczeństwo. 14

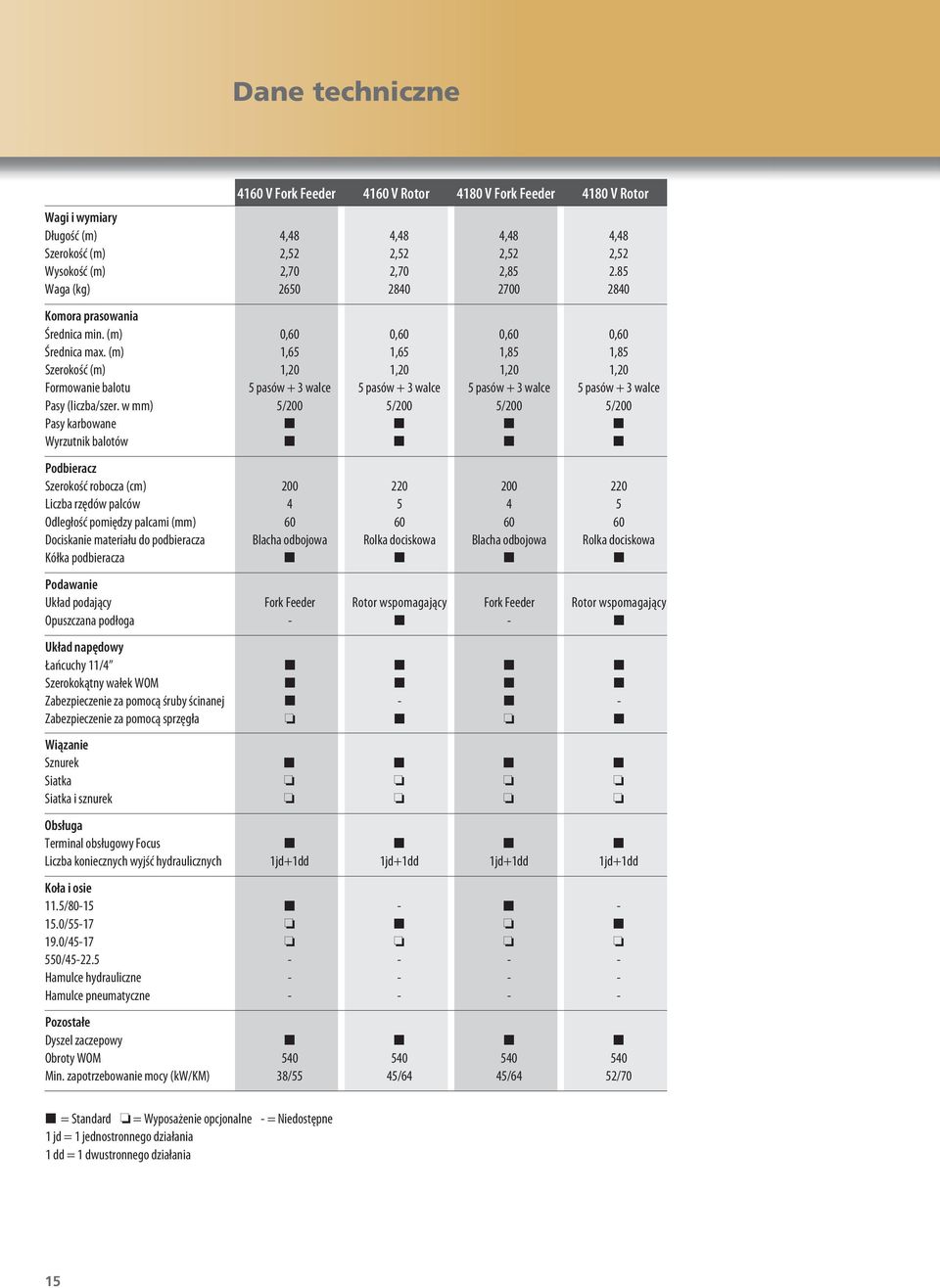

15 Dane techniczne 4160 V Fork Feeder 4160 V Rotor 4180 V Fork Feeder 4180 V Rotor Wagi i wymiary Długość (m) 4,48 4,48 4,48 4,48 Szerokość (m) 2,52 2,52 2,52 2,52 Wysokość (m) 2,70 2,70 2, Waga (kg) Komora prasowania Średnica min. (m) 0,60 0,60 0,60 0,60 Średnica max. (m) 1,65 1,65 1,85 1,85 Szerokość (m) 1,20 1,20 1,20 1,20 Formowanie balotu 5 pasów + 3 walce 5 pasów + 3 walce 5 pasów + 3 walce 5 pasów + 3 walce Pasy (liczba/szer. w mm) 5/200 5/200 5/200 5/200 Pasy karbowane Wyrzutnik balotów Podbieracz Szerokość robocza (cm) Liczba rzędów palców Odległość pomiędzy palcami (mm) Dociskanie materiału do podbieracza Blacha odbojowa Rolka dociskowa Blacha odbojowa Rolka dociskowa Kółka podbieracza Podawanie Układ podający Fork Feeder Rotor wspomagający Fork Feeder Rotor wspomagający Opuszczana podłoga - - Układ napędowy Łańcuchy 11/4 Szerokokątny wałek WOM Zabezpieczenie za pomocą śruby ścinanej - - Zabezpieczenie za pomocą sprzęgła Wiązanie Sznurek Siatka Siatka i sznurek Obsługa Terminal obsługowy Focus Liczba koniecznych wyjść hydraulicznych 1jd+1dd 1jd+1dd 1jd+1dd 1jd+1dd Koła i osie 11.5/ / / / Hamulce hydrauliczne Hamulce pneumatyczne Pozostałe Dyszel zaczepowy Obroty WOM Min. zapotrzebowanie mocy (kw/km) 38/55 45/64 45/64 52/70 = Standard = Wyposażenie opcjonalne - = Niedostępne 1 jd = 1 jednostronnego działania 1 dd = 1 dwustronnego działania 15

16 Wszystkie dane dotyczące dostawy, wyglądu, osiągów, wymiarów i wag, zużycia paliwa i kosztów eksploatacji maszyny odpowiadają parametrom dostępnym w chwili drukowania niniejszego prospektu. Mogą być one zmienione i różnic się od danych dotyczących zakupionej maszyny. Prospekt nie jest ofertą sprzedaży. W celu uzyskania informacji o cenie, wyposażeniu i oferty sprzedaży, prosimy zwrócić się do autoryzowanego dystrybutora Fendt w Polsce. B PL Dystrybutor w Polsce: KROGAGER
