Części pompy ciepła DHP.

Transkrypt

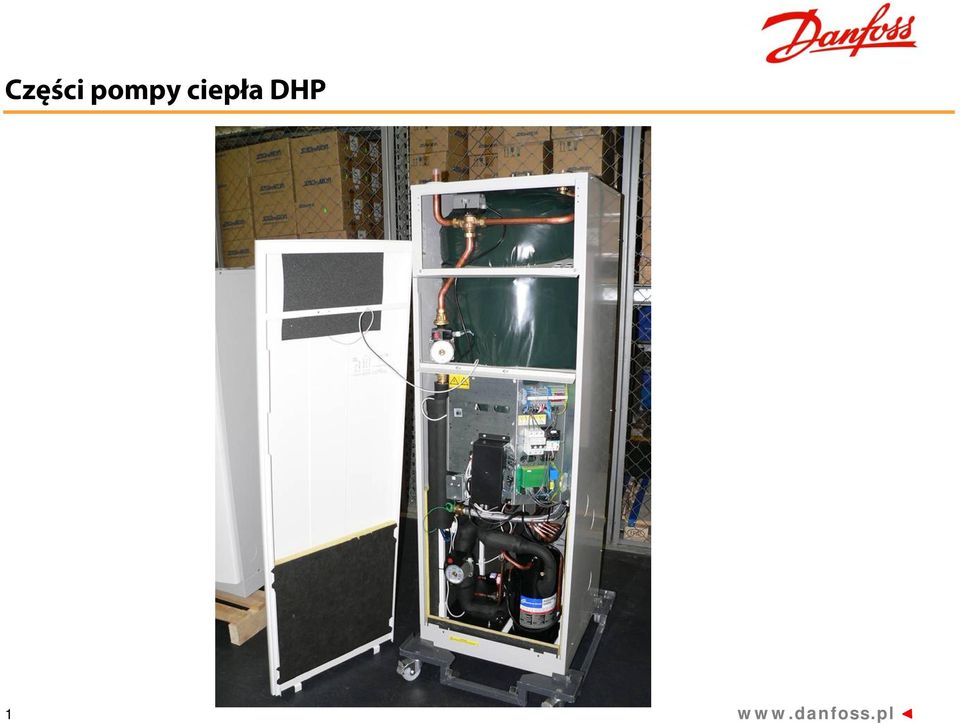

1 Części pompy ciepła DHP 1

2 Części pompy ciepła DHP 2

3 Sprężarka spiralna 3

4 4

5 Części pompy ciepła DHP 5

6 Filtr - osuszacz Niezależnie od precyzji, z jaką wykonana jest instalacja czynnika znajduje się w niej pewna ilość wody. Wywiera ona szkodliwy wpływ na instalację. Osuszacz absorbuje tę wilgoć Osuszacz jest na fazie ciekłej przed zaworem rozprężnym Aby sprawdzić stan osuszacza: zmierzyć temperaturę za i przed osuszaczem Różnica temperatur 0.5 to 1 C 6

7 Części pompy ciepła DHP 7

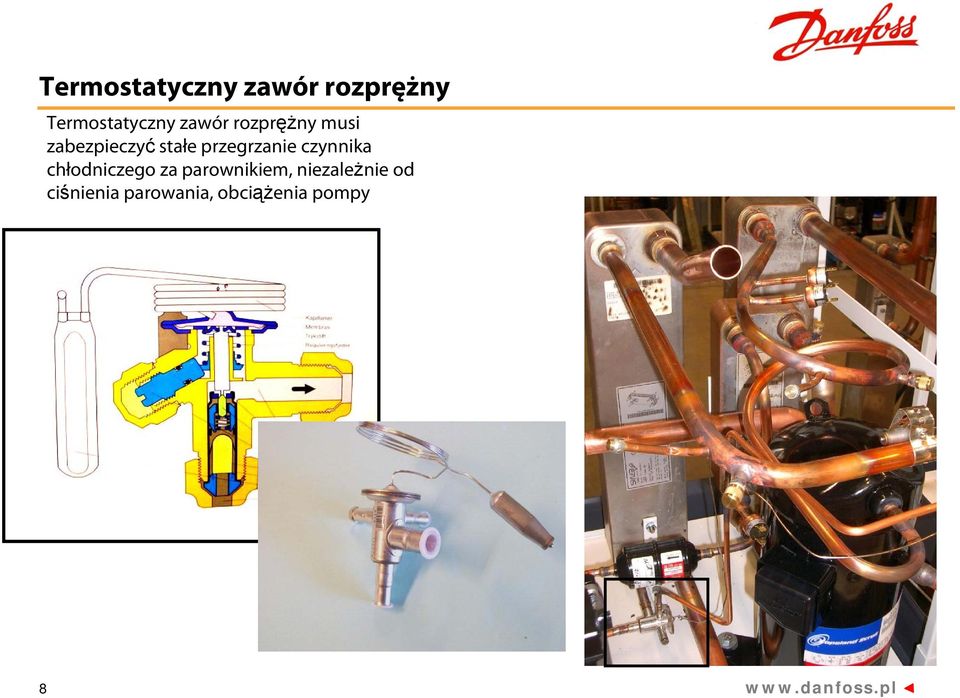

8 Termostatyczny zawór rozprężny Termostatyczny zawór rozprężny musi zabezpieczyć stałe przegrzanie czynnika chłodniczego za parownikiem, niezależnie od ciśnienia parowania, obciążenia pompy 8

9 Części pompy ciepła DHP 9

10 Wymienniki ciepła parownik i skraplacz Przepływ nominalny Wielkość pompy Parownik [l/h] Skraplacz [l/h] 10

11 Części pompy ciepła DHP 11

12 Presostaty wyłączniki ciśnieniowe Presostat bezpieczeństwa niskiego ciśnienia (LP) 0,8 bar Presostat roboczy wysokiego ciśnienia 1 (RP) 26,5 bar Presostat roboczy wysokiego ciśnienia 2 (RP) 28,5 bar Presosostat bezpieczeństwa wysokiego cisnienia (HP) 31,0 bar 12

13 Części pompy ciepła DHP 13

14 Pompy obiegowe Obieg dolnego źródła WILO TOP S - 25/7,5 WILO TOP S 25/10 Obieg grzewczy WILO TOP 25/6-180 WILO TOP 25/7-180 WILO TOP 25/7,5-180 Ciśnienie dyspozycyjne na przyłączach pompy ciepła do obiegów Wielkość pompy ciepła Obieg dolnego źródła 31 31(A79) 33(A63) 32(A47) 64(A57) 56 [kpa] Obieg grzewczy [kpa] 14

15 Części pompy ciepła DHP 15

16 Podgrzewacz pomocniczy Pompy gruntowe: 3, 6 3 stopnie: 3, 6, 3+6 Pompy powietrzne: 3, 6, 6 5 stopni: 3, 6, 3+6, 6+6, Podgrzewacz pomocniczy Energia z otoczenia Sprężarka 16 Tylko obieg chłodniczy Temperatura zewnętrzna [ C] Ogrzewanie

17 Części pompy ciepła DHP 17

18 Zawór rozdzielający c.o./c.w.u. Napęd 230 V 18

19 Części pompy ciepła DHP 19

20 Danfoss DHP-A powietrzna pompa ciepła Podwójna ścianka wypełniona płynem niezamarzajacych obiegu dolnego źródła 40 l Wykorzystywanie do odszraniania ciepła dostarczonego przez pompę ciepła, również zawartego w c.w.u 20

21 Danfoss DHP-A powietrzna pompa ciepła Automatyczne odszranianie 21

22 Zawór regulacyjny temperatury odszraniania w DHP-A Napęd 24 V 0 10V 22

23 Części pompy ciepła DHP 23

24 Zasobnik ciepłej wody użytkowej Tradycyjna konstrukcja DHP-H TWS DHP-A TWS 24

25 Ładowanie zasobnika o podwójnych ściankach Ładowanie od 40 C do pełnego naładowania Spód zasobnika oc 10cm oc 20cm oc 30cm oc 40cm oc 50cm oc 60cm oc 70cm oc Szczyt zasobnika oc Zasilanie oc Powrót oc 52 min. 00:01 00:12 00:23 00:34 00:45 00:56 01:07 01:18 01:29 01:40 01:51 02:02 02:13 02:24 02:35 02:46 02:57 03:08 03:19 03:30 03:41 03:52 04:03 04:14 04:25 04:36 04:47 04:58 05:09 05:20 05:31 05:42 05:53

26 Szczyt podgrzew acza 10 cm 20 cm 30 cm 40 cm 50 cm 60 cm 70 cm 80 cm Zasilanie 07:42:00 07:54:30 08:07:00 08:19:30 08:32:00 08:44:30 08:57:00 09:09:30 09:22:00 09:34:30 09:47:00 09:59:30 10:12:00 10:24:30 10:37:00 10:49:30 11:02:00 11:14:30 11:27:00 11:39:30 11:52:00 12:04:30 12:17:00 12:29:30 12:42:00 12:54:30 13:07:00 13:19:30 Ładowanie zasobnika w DHP-H 10 Ładowanie od 40 C do pełnego naładowania 21 min.

27 Zasobnik ciepłej wody użytkowej w technologii TWS Wysoka wydajność produkcji c.w.u. (15%) Dokładne uwarstwienie Szybkie osiągnięcie wymaganej temperatury (150%) Szybkie powtórne naładowanie zasobnika w przypadku dużych rozbiorów wody Komfort użytkowania c.w.u. przygotowanej po najniższych możliwych kosztach Optymalizacja pracy pompy ciepła w zależności od trybu pracy: podgrzewacz c.w.u., ogrzewanie w celu zapewnienie najniższych kosztów użytkowania. 27

28 Zasobnik ciepłej wody użytkowej Czujnik temperatury c.w.u. (Temperatura widoczna na wyswietlaczu) Czujnik początku ładowania zasobnika 28

29 Zasobnik ciepłej wody użytkowej w technologii TWS Powierzchnia wężownicy: DWH 200 1,7 m² DWH 300 2,2 m² 29

30 Zasobnik ciepłej wody użytkowej w tradycyjnej technologii wężownicowej 30

31 Połączenie z instalacją c.o. / c.w.u. 31

32 Połączenie z obiegiem dolnego źródła 32

33 Zestaw zakupowy 33

34 Zespół napełniania i odwadniania obiegu dolnego źródła odwadnianie napełnianie odpowietrzanie filtrowanie odcinanie DN kw DN kw 34

35 Zespół napełniania i odwadniania obiegu dolnego źródła 35

36 Zawór odcinający z filtrem 36

37 Węże elastyczne do połączenia z obiegiem dolnego źródła Dł. 600 mm 28 Cu połączenia bose 37

38 Elastyczne przewody do połączenia z instalacją grzewczą dł. 600 mm 4 10 kw 22Cu kw 28Cu 38

39 Moduły sterowania obieg z zaworem trójdrogowym: ogrzewanie podłogowe/grzejnikowe, podgrzew wody w basenie itp. ograniczenie poborumocy chłodzenie 39

40 Moduł sterowania zaworem 3-drogowym złącza z szyną DIN moduł sterowania przewody zasilające przewody sterujące połączenie modułu ze sterownikiem pompy extcom cewki pomiarowe (do modułu ograniczenia poboru mocy Zestaw zakupowy obejmuje czujniki temperatury 40

41 Moduł sterowania zaworem 3-drogowym Złącza z szyną DIN 41

42 Moduł sterowania zaworem 3-drogowym zasilanie Napęd zaworu 3-drogowego 24 V Czujnik temperatury zasilania sterowanie 3-punktowe ogrzewania podłogowego obieg z zaworem trójdrogowym: ogrzewanie podłogowe/grzejnikowe, podgrzew wody w basenie itp. ograniczenie poborumocy Pompa obiegowapracuje bez przerwy; ewentualnie można ją spiąć z pompą w PC 42

43 Moduł sterowania zaworem 3-drogowym - chłodzenie Zasilanie modułu Pompy Czujnik temperatury wody Napędy obieg zaworów z zaworem 3 - drogowych lodowej trójdrogowym: ogrzewanie podłogowe/grzejnikowe, podgrzew wody w basenie itp. ograniczenie poborumocy 43
