1 Źródła ciepła darmowego Woda gruntowa Pionowy wymiennik gruntowy Poziomy wymiennik gruntowy Powietrze Efektywność Dostępność VDI

2 Temperatury y dolnych źródeł ciepła 30 o 15 o Powietrze zewnętrzne Ciepło odpadowe/ powietrze wyrzutowe Ciepło z gruntu /wód Ciepło z podłoża (skał) 0 o -15 o -30 o 2

3 Dolne źródła ciepła - woda 4 obieg pierwotny 79 pompa zanurzeniowa 57 zestaw do napełniania i odpowietrzania obiegu dolnego źródła z filtrem 58 czujnik przepływu (DN U6002) 67 wymiennik pośredni 81 zawory odcinające 79 zawór elektromagnetyczny listwa łączeniowa DHP odszlamianie 3

58 czujnik przepływu (DN 25 086U6002) 67 wymiennik pośredni 81 zawory

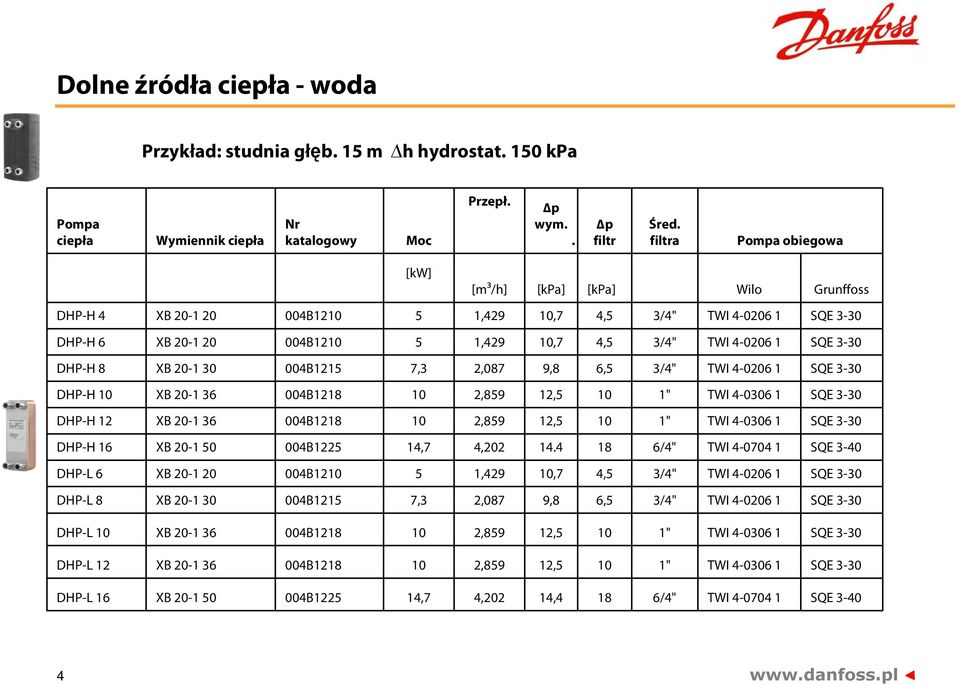

4 Dolne źródła ciepła - woda Przykład: studnia głęb. 15 m h hydrostat. 150 kpa Pompa ciepła Wymiennik ciepła Nr katalogowy Moc Przepł. p wym.. p filtr Śred. filtra Pompa obiegowa [kw] [m³/h] [kpa] [kpa] Wilo Grunffoss DHP-H 4 XB B ,429 10,7 4,5 3/4" TWI SQE 3-30 DHP-H 6 XB B ,429 10,7 4,5 3/4" TWI SQE 3-30 DHP-H 8 XB B1215 7,3 2,087 9,8 6,5 3/4" TWI SQE 3-30 DHP-H 10 XB B ,859 12,5 10 1" TWI SQE 3-30 DHP-H 12 XB B ,859 12,5 10 1" TWI SQE 3-30 DHP-H 16 XB B ,7 4, /4" TWI SQE 3-40 DHP-L 6 XB B ,429 10,7 4,5 3/4" TWI SQE 3-30 DHP-L 8 XB B1215 7,3 2,087 9,8 6,5 3/4" TWI SQE 3-30 DHP-L 10 XB B ,859 12,5 10 1" TWI SQE 3-30 DHP-L 12 XB B ,859 12,5 10 1" TWI SQE 3-30 DHP-L 16 XB B ,7 4,202 14,4 18 6/4" TWI SQE

3-30 DHP-H 8 XB 20-1 30 004B1215 7,3 2,087 9,8 6,5 3/4" TWI 4-0206 1 SQE 3-30 DHP-H 10 XB 20-1 36 004B1218 10 2,859 12,5 10 1" TWI 4-0306 1 SQE 3-30 DHP-H 12 XB 20-1 36 004B1218 10 2,859 12,5 10 1"

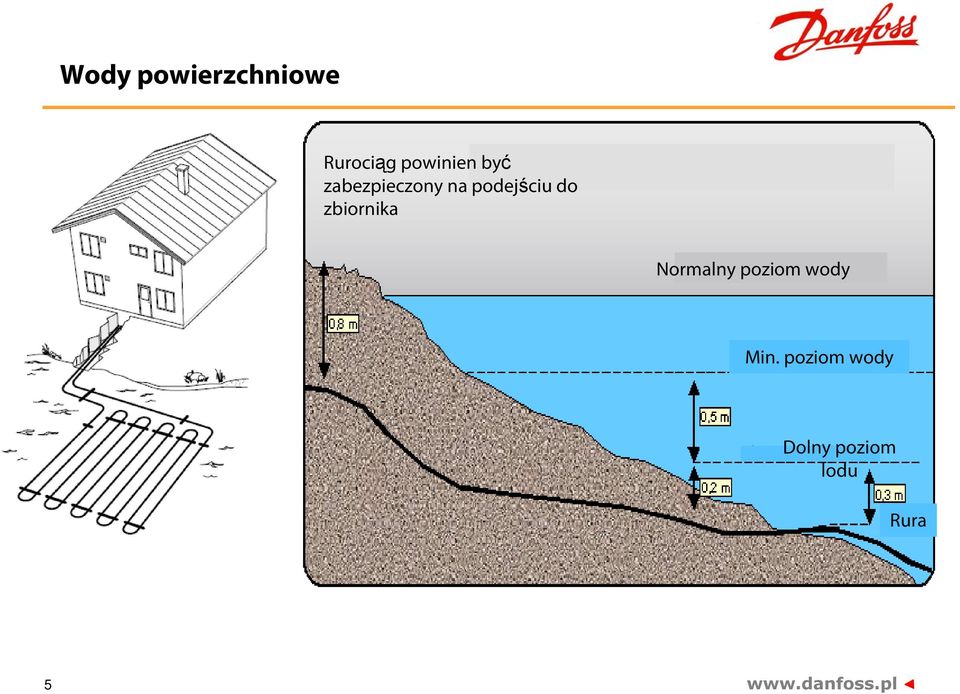

5 Wody powierzchniowe Rurociąg powinien być zabezpieczony na podejściu do zbiornika Normalny poziom wody Min. poziom wody Dolny poziom lodu Rura 5

6 Sondy gruntowe Wskazówki montażowe na głębokosci poniżej około 15m temperatura jest powyżej 10 C głębokość od 40 m do 100 m dla głębokości do 50 m odstęp powyżej 5 m dla głebokości powyżej 50 m odstęp powyżej 6 m dla głebokości powyżej 80 m średnica 40 mm 6

głębokości do 50 m odstęp powyżej 5 m dla głebokości powyżej 50

7 Długość sondy Rodzaj gruntu Wydajność gruntu dla rocznego czasu pracy pompy ciepła 1800 h 2400 h suche, niespoiste (piasek) 25 W/m 20 W/m suche, spoiste ( sucha glina) 35 W/m 30 W/m wilgotne, spoiste ( wilgotna glina 50 W/m 40 W/m nasycony wodą (kurzawka, piasek żwir) W/m W/m płynąca woda w gruncie W/m W/m 7

glina) 35 W/m 30 W/m wilgotne, spoiste ( wilgotna glina 50 W/m 40 W/m nasycony wodą

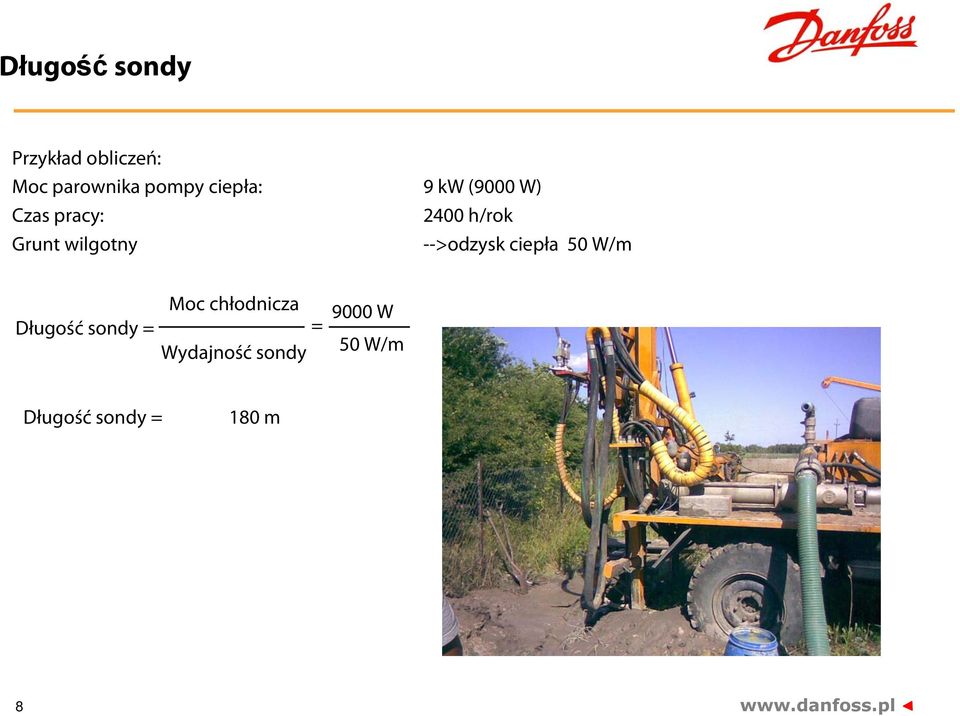

8 Długość sondy Przykład obliczeń: Moc parownika pompy ciepła: 9 kw (9000 W) Czas pracy: 2400 h/rok Grunt wilgotny -->odzysk ciepła 50 W/m Długość sondy = Moc chłodnicza Wydajność sondy = 9000 W 50 W/m Długość sondy = 180 m 8

wilgotny -->odzysk ciepła 50 W/m Długość sondy = Moc

9 Wymienniki gruntowe Wskazówki montażowe: odkryty teren, nie zabudowany, grunt na kolektorem przepuszczalny dla wody wraz ze wzrostem głębokości zwiększa się minimalna temperatura ale spada wydajność - kompromisem jest położenie kolektora na głębokości 1,2 1,5 m (wyjątki) odstęp miedzy rurami 0,3 1,2 m (wyjątki) odstęp od innych rurociągów min. 0,7 m obsypka piaskowa taśma ostrzegawcza 30 cm ponad rurą zagęszczenie zasypki w celu minimalizacji kosztów izolacji możliwie jak najwięcej elementów powinno być montowana na zewnątrz budynku manometr (min + sygnalizacja), naczynie wzbiorcze, zawór bezpieczeństwa (3 bar) 9

(wyjątki) odstęp od innych rurociągów min.

10 Powierzchnia kolektora poziomego Rodzaj gruntu Wydajność gruntu dla rocznego czasu pracy pompy ciepła 1800 h 2400 h suche, niespoiste (piasek) 10 W/m² 8 W/m² suche, spoiste ( sucha glina) 20 W/m² 16 W/m² wilgotne, spoiste ( wilgotna glina 30 W/m² 24 W/m² nasycony wodą (kurzawka, piasek żwir) 40 W/m² 32 W/m² Powierzchnia kolektora = Wydajność chłodnicza pompy ciepła / Wydajność gruntu Dł. rur = Powierzchnia kolektora Odstęp między rurami 360 m² = 1m = 360 m Ilość obiegów = Długość kolektora / 100 m (zaokrąglone w górę) (średnica nie mniej niż 32 mm) 10

(kurzawka, piasek żwir) 40 W/m² 32 W/m² Powierzchnia kolektora = Wydajność chłodnicza pompy ciepła / Wydajność gruntu Dł.

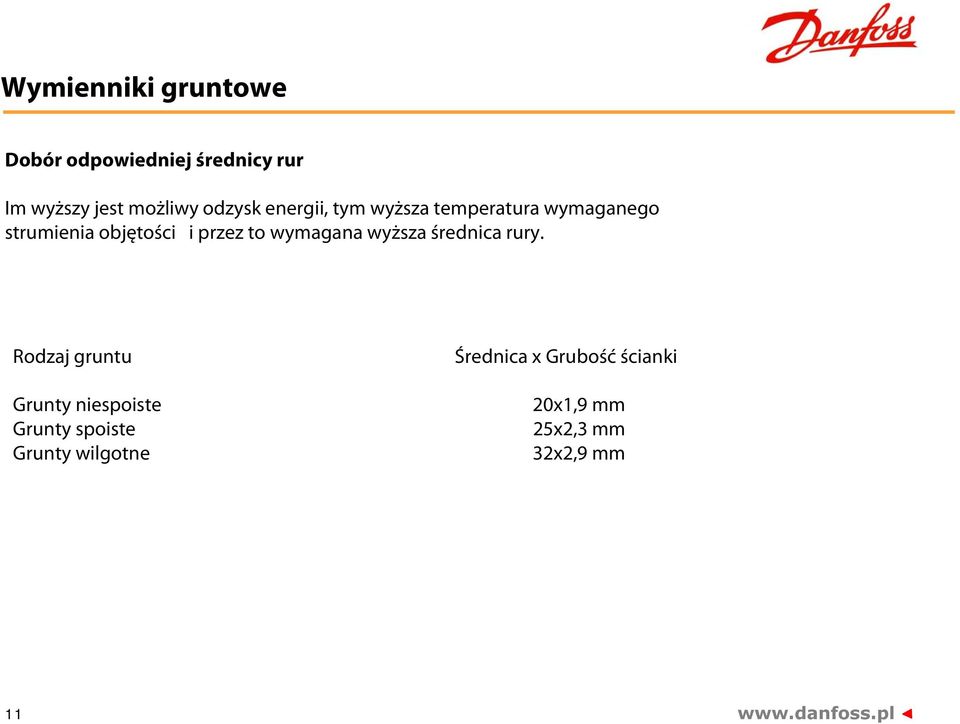

11 Wymienniki gruntowe Dobór odpowiedniej średnicy rur Im wyższy jest możliwy odzysk energii, tym wyższa temperatura wymaganego strumienia objętości i przez to wymagana wyższa średnica rury. Rodzaj gruntu Grunty niespoiste Grunty spoiste Grunty wilgotne Średnica x Grubość ścianki 20x1,9 mm 25x2,3 mm 32x2,9 mm 11

12 Płyny niezamarzające obiegu dolnego źródła Wymagania Stosowanie DHP-A -32 C DHP-H -15 C Ergolid A -35 C (47,7% roztw.glikolu etylenowego) Ergolid EKO -15 C (33% roztw.glikolu propylenowego) inne etanol palny/toxic (max -15ºC max 30%) 12

roztw.glikolu etylenowego) Ergolid EKO -15 C (33% roztw.

13 Równoważenie hydrauliczne Wskazówki obiegi łączone są równolegle na rozdzielaczach położonych powyżej kolektorów znajdują się odpowietrzniki każda pętla posiada zawór równoważący i zawór odcinający DHP układ pętli o równych długościach Tichelmana równoważy się samoistnie 13

odpowietrzniki każda pętla posiada zawór równoważący i zawór

14 Dopuszczalne długości wymiennika gruntowego Maksymalna długość obiegu dolnego źródła [m] Wielkość obieg obieg obieg obieg Wielkość Maksymalna długość obiegu dolnego źródła [m] PE DN 40, Ø in = 35,2 obieg obiegi obiegi obiegi Długość podejścia od rozdzielacza do pompy ciepła zasilanie i powrót 32x2,9 40x3,7 50x4,6 63x5,8 [m] [m] [m] [m]

40, Ø in = 35,2 obieg obiegi obiegi obiegi Długość podejścia od rozdzielacza do pompy ciepła

15 Powietrze Wielkość Maksymalna długość podejścia do modułu zewnętrznego [m] 15

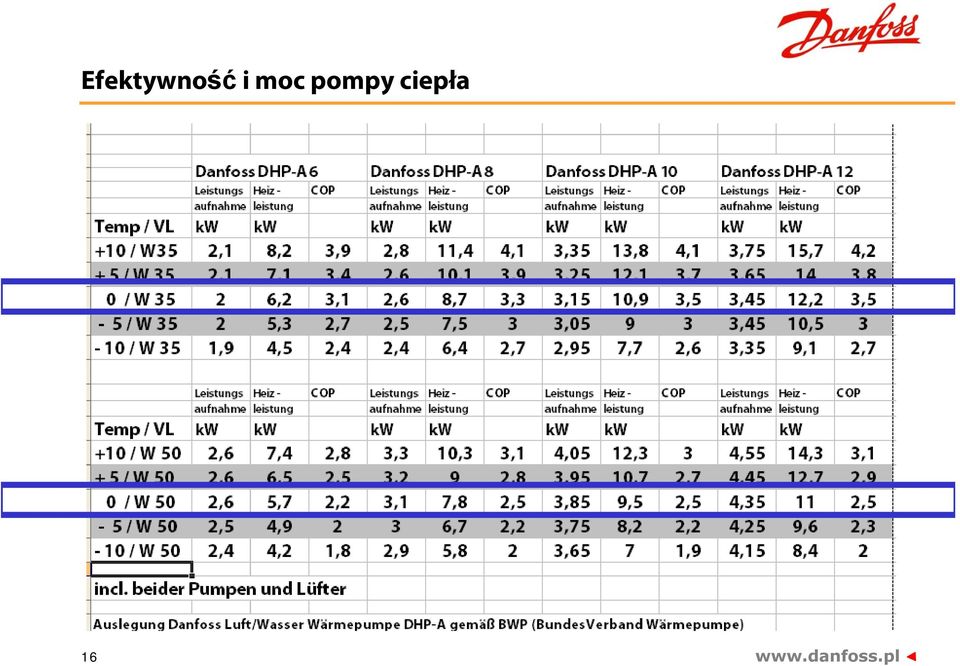

16 Efektywność i moc pompy ciepła 16

17 Głębokość odwiertów Głębokość wynika z praw natury Wydajność zależna od rodzaju gruntu i jej wilgotności (współczynnik Lambda) Moc pompy ciepła Stopień pokrycia zapotrzebowania energii Grzejniki Grzejniki n. Podłoga Temperatura zasilania Temperatura powrotu z obiegu dolnego źródła 0-8 C kw 7,5 kw 10,5 kw 17

energii 140 120 100 80 60 Grzejniki Grzejniki n.
