Pompa ciepła DHP-C. Doskonały komfort przez cały rok. Danfoss DHP-C jest oszczędnym i niezawodnym

Transkrypt

1 MKING MORN LIVING POSSIL Pompa ciepła oskonały komfort przez cały rok. 180 L anfoss jest oszczędnym i niezawodnym rozwiązaniem stosowanym do uzyskania idealnego klimatu w Państwa domu. Pompa ciepła dostarcza ciepło zimą, przyjemnie chłodzi latem a ciepłą wodę użytkową przygotowuje przez cały rok. hłodzenie następuje za pomocą dodatkowego wymiennika ciepła bez włączania sprężarki pompy ciepła - jest to chłodzenie pasywne, najbardziej oszczędne, ponieważ nie korzysta ze sprężarki. dostępna jest w mocach od 4 kw do 10 kw. W urządzeniu zabudowany jest 180-litrowy zasobnik ciepłej wody użytkowej ze stali nierdzewnej. danfoss pompy IPŁ

2 Zastosowanie i korzyści Pompa ciepła Gruntowa pompa ciepła przeznaczona jest do dostarczenia ciepła z wykorzystaniem odnawialnego źródła energii, jakim jest grunt, wody, ciepło odpadowe. zięki temu pompa ciepła przyczynia się do zmniejszenia zużycia paliw kopalnych, a więc emisji szkodliwych produktów spalania takich, jak O 2 i NO X. iepło może być wykorzystywane na cele c.o. i c.w.u. Pompa ciepła zawiera obieg chłodniczy, warstwowy zasobnik c.w.u. z wężownicą, pompy obiegowe obiegu dolnego źródła i obiegu grzewczego, podgrzewacz pomocniczy, wymiennik chłodzenia pasywnego i sterownik. zynnik chłodniczy znajduje się tylko w szczelnie zamkniętym obiegu chłodniczym. Korzyści: wykorzystanie jako dolnego źródła ciepła gruntu lub wody dostęp do c.w.u. nawet po częściowym naładowaniu zasobnika wbudowany moduł chłodzenia pasywnego priorytet c.w.u. automatyczny przegrzew zasobnika c.w.u. w celu zabezpieczenia przed bakteriami legionella zabezpieczenie wymaganej temperatury zasilania c.o. poprzez podgrzewacz pomocniczy pogodowa regulacja temperatura zasilania c.o. optymalizacja pracy minimalizująca zużycie energii i wydłużająca trwałość podzespołów obsługa: dodatkowych obiegów ze zmieszaniem, układów biwalentnych, układów z ograniczeniem poboru mocy elektrycznej możliwość montażu na powierzchni o module 0 x 0 cm Konstrukcja pompy ciepła Podstawe części pompy ciepła to: obieg chłodniczy i dolnego źródła (1), zasobnik c.w.u. (2), obieg grzewczy z trojdrożnym zaworem rozdzielającym c.o. / c.w.u. (3) oraz podgrzewacz pomocniczy (4), sterownik z osprzętem (5) oraz dodatkowy wymiennik z zaworami trójdrogowymi tworzący moduł chłodzenia. Obieg chłodniczy składa się ze sprężarki spiralnej, wymienników ciepła - parownika i skraplacza, pompy obiegowej dolnego źródła, termostatycznego zaworu rozprężnego i presostatów. Wewnątrz zasobnika c.w.u. na całej jego wysokości znajduje się wężownica, która umożliwia jego warstwowe ładowanie..w.u. dostępna jest już od początku ładowania zasobnika, a rozwinięta powierzchnia wężownicy przyspiesza ten proces, np. ponowne załadowanie po częściowym zużyciu c.w.u. trwa około 20 min. Ładowanie zasobnika włączane jest przez czujnik temperatury umieszczony w 1/3 jego wysokości. zęści należące do obiegu grzewczego to skraplacz, podgrzewacz pomocniczy, pompa obiegowa i rozdzielający zawór trójdrogowy, kierujący wodę do instalacji c.o. lub do wężownicy zasobnika c.w.u. W skraplaczu woda grzewcza podgrzewana jest od gorącego czynnika chłodniczego tłoczonego przez sprężarkę, uzyskując temperaturę zasilania zgodnie z krzywą grzania. Jeśli wymagana temperatura zasilania nie jest osiągana może być uruchomiony podgrzewacz pomocniczy. W zależności od odchyłki temperatury i czasu jej trwania włączany jest właściwy jego stopień. Praca sprężarki oraz podgrzewacza pomocniczego kontrolowane są przez sterownik pompy ciepła. Sterownik pompy umożliwia - poprzez moduł całkujący, obliczanie zintegrowanego zapotrzebowania na ciepło układu oraz na podstawie danych otrzymywanych z czujników temperatury i według wybranej krzywej grzewczej, obliczenie i utrzymywanie wymaganej temperatury zasilania. Wskazania prezentowane są na graficznym wyświetlaczu. Pompa posiada dodatkowy wymiennik ciepła umożliwiający uzyskanie chłodzenia pasywnego w budynku bez włączania sprężarki z wykorzystaniem dolnego źródła. 1 Pompa iepła 2 Zasobnik c.w.u. 3 Trójdrożny zawór rozdzielający 4 Podgrzewacz pomocniczy 5 lementy sterowania 2 VM549 rkusz informacyjny

3 Pakiet zakupowy, o mocy 4kW-10kW: Nr katalogowy Ilość Nazwa 08U089 1 Zawór bezpieczeństwa obiegu dolnego źródła 1,5 bar 1/2" 08U239 1 Zawór bezpieczeństwa zasobnika c.w.u. 9 bar 1/2" 08U zujnik temperatury zewnętrznej 08U Zbiornik wyrównawczy obiegu dolnego źródła 08U002 2 ławiki na przyłącze obiegu dolnego źródła śr mm 08U015 2 Węże przyłączeniowe R20 L=00 do obiegu c.o. 08U00 1 Zespół napełniania i odpowietrzaniaobiegu dolnego źródła N 25 08U005 1 iltr z zaworem kulowym N 25 do obiegu c.o. VM549 3

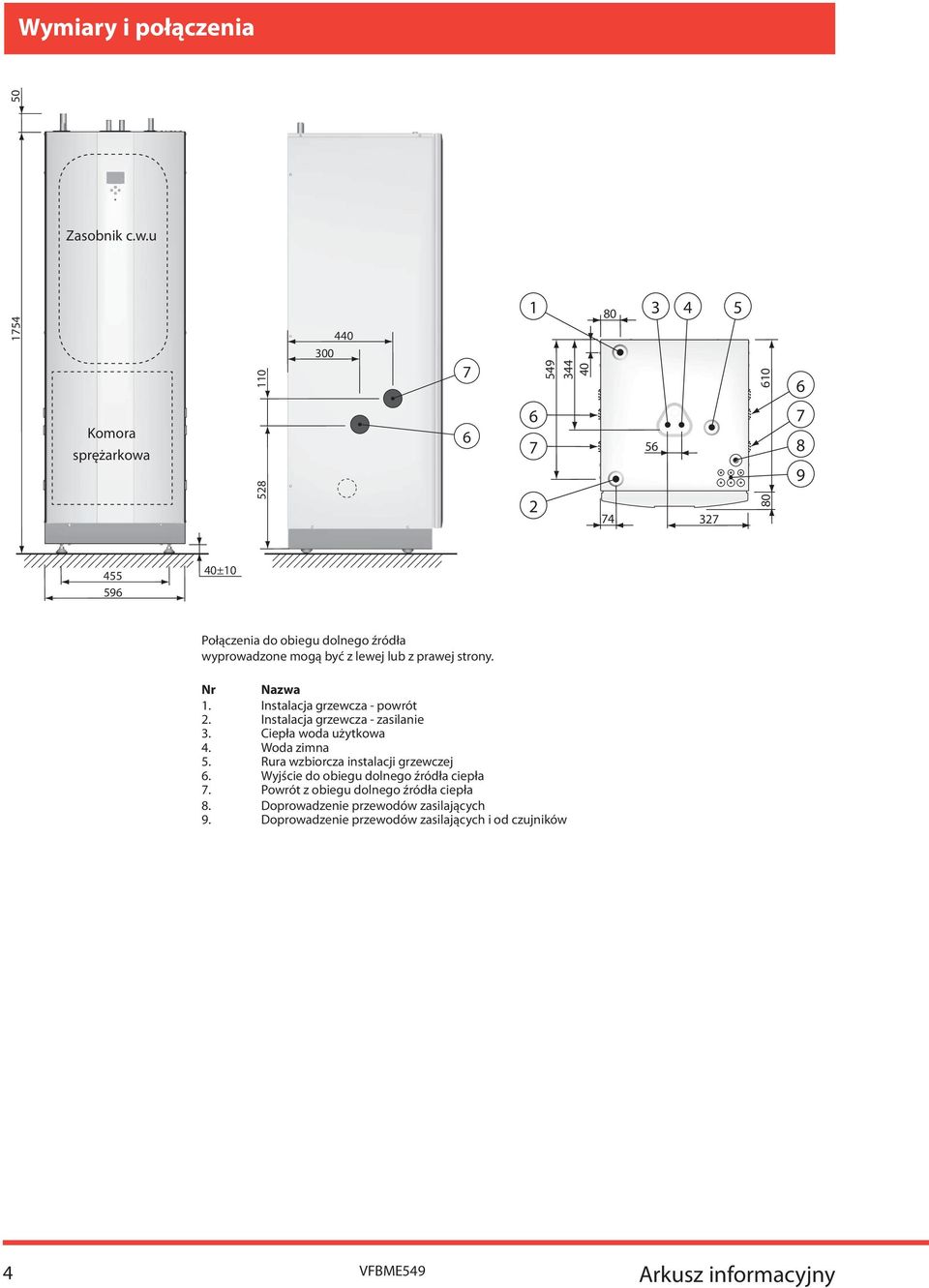

4 Wymiary i połączenia Zasobnik c.w.u Komora sprężarkowa ±10 Połączenia do obiegu dolnego źródła wyprowadzone mogą być z lewej lub z prawej strony. Nr Nazwa 1. Instalacja grzewcza - powrót 2. Instalacja grzewcza - zasilanie 3. iepła woda użytkowa 4. Woda zimna 5. Rura wzbiorcza instalacji grzewczej. Wyjście do obiegu dolnego źródła ciepła 7. Powrót z obiegu dolnego źródła ciepła 8. oprowadzenie przewodów zasilających 9. oprowadzenie przewodów zasilających i od czujników 4 VM549 rkusz informacyjny

5 udowa Widok od lewej Widok od przodu Widok od prawej Nr Nazwa 1 Zasobnik c.w.u. 180 l 2 zujnik temperatury powrotu z instalacji grzewczej 3 Parownik w izolacji termicznej 4 Wymiennik ciepła dla trybu chłodzenia 5 Trójdrożny zawór przełączajacy grzanie / chłodzenie na obiegu dolnego źródła Trójdrozny zawór przełączajacy grzanie / chłodzenie na obiegu grzewczym 7 Trójdrożny zawór rozdzielający c.o. / c.w.u. 8 zujnik temperatury zasilania 9 Pompa obiegowa na obiegu grzewczym / chłodzacym / c.w.u. 10 lektryczny podgrzewacz pomocniczy 11 Powrót z obiegu dolnego źródła 12 Zasilanie obiegu ogrzewania 13 Wyjście do obiegu dolnego źródła 14 Pompa obiegu dolnego źródła 15 Termostatyczny zawór rozprężny 1 iltr - Osuszacz 17 zujnik c.w.u. (odczytuje maksymalną temperaturę w zasobniku) 18 Panel sterownika pompy 19 Panel elektryczny 20 sprężarka 21 Wyłączniki ciśnieniowe - presostaty 22 skraplacz VM549 5

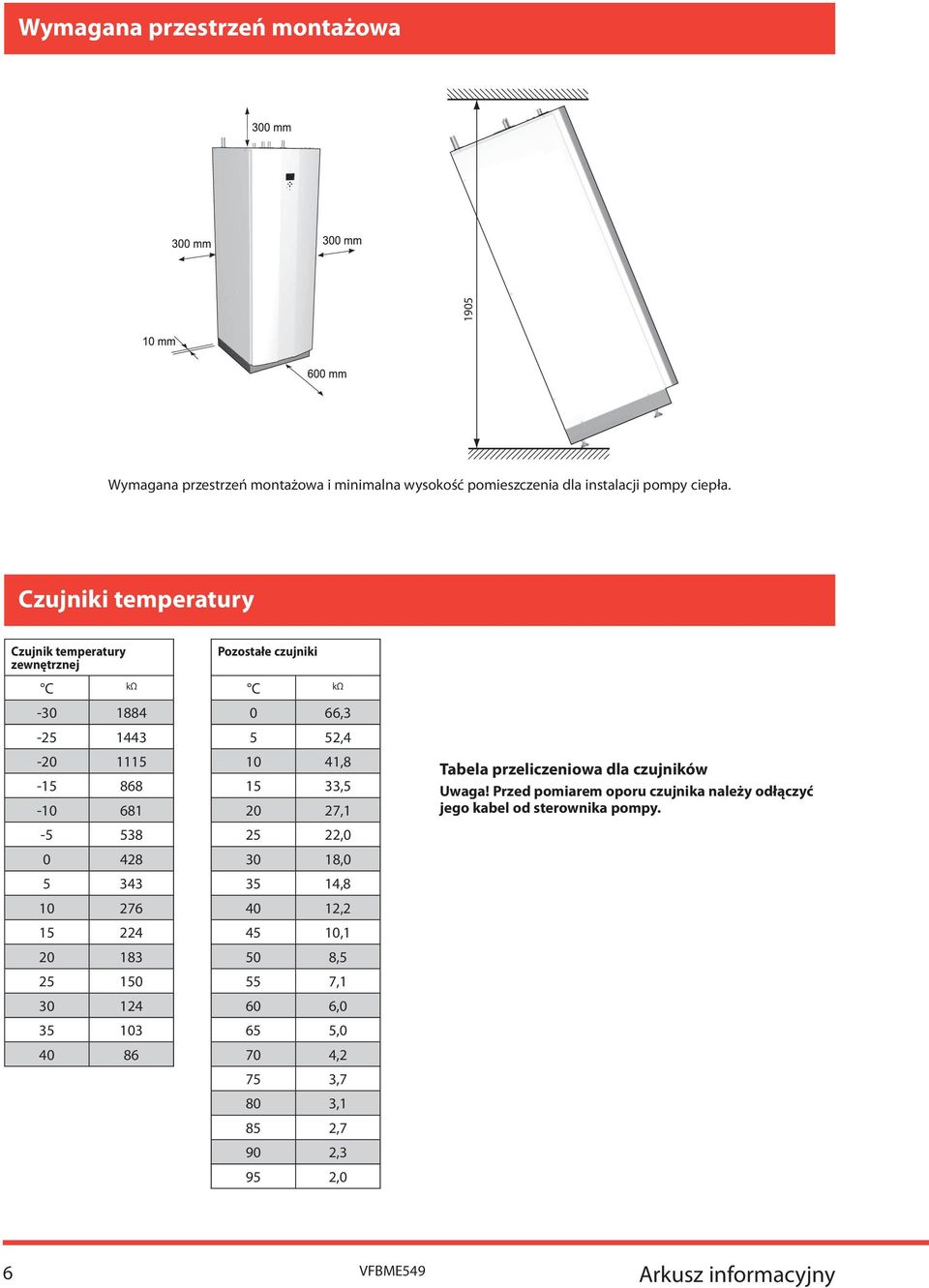

6 Wymagana przestrzeń montażowa Wymagana przestrzeń montażowa i minimalna wysokość pomieszczenia dla instalacji pompy ciepła. zujniki temperatury zujnik temperatury Pozostałe czujniki zewnętrznej kω kω , , , , , , , , , , , , , , ,2 75 3,7 80 3,1 85 2,7 90 2,3 95 2,0 Tabela przeliczeniowa dla czujników Uwaga! Przed pomiarem oporu czujnika należy odłączyć jego kabel od sterownika pompy. VM549 rkusz informacyjny

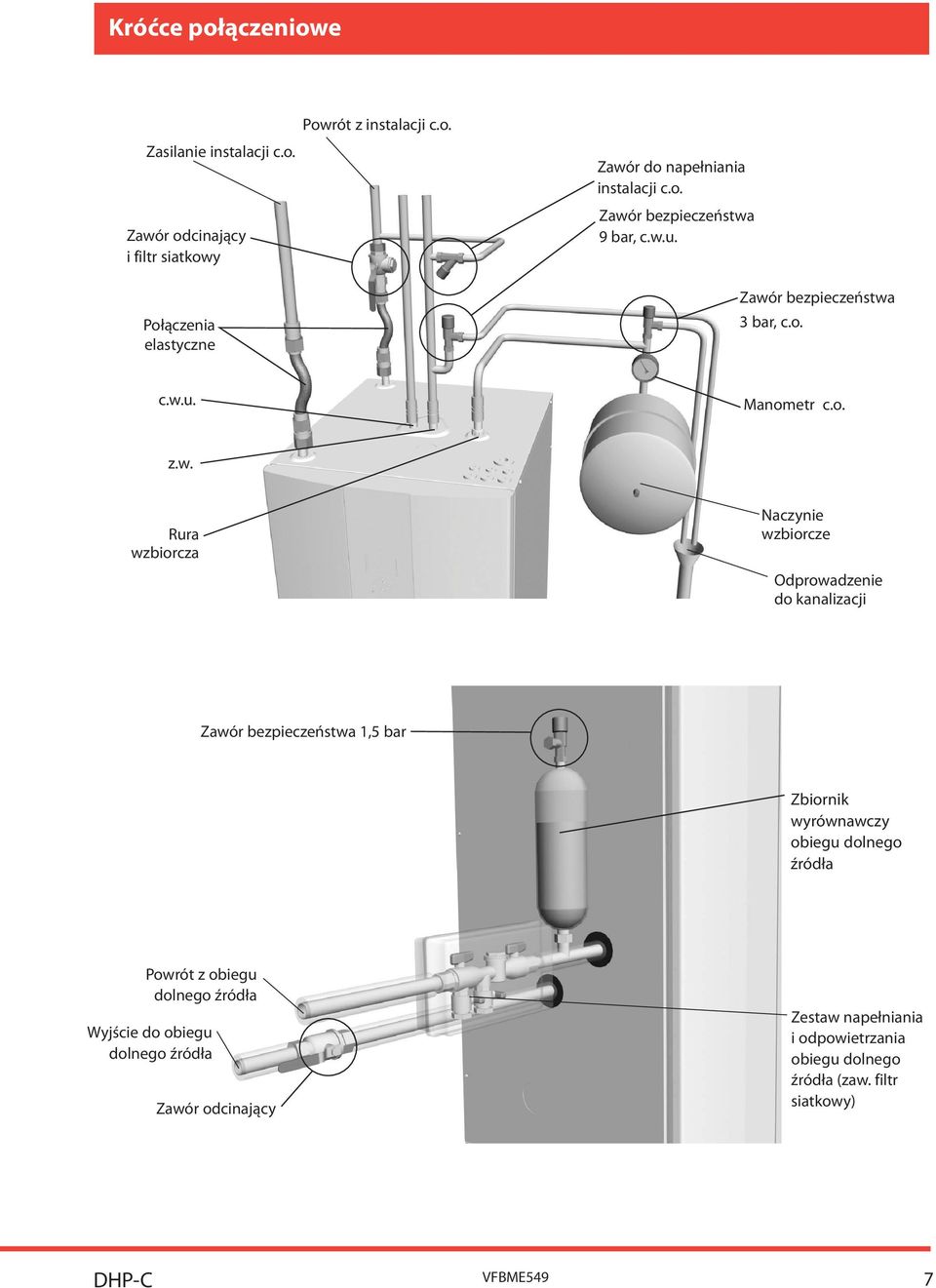

7 Króćce połączeniowe Powrót z instalacji c.o. Zasilanie instalacji c.o. Zawór odcinający i filtr siatkowy Połączenia elastyczne Zawór do napełniania instalacji c.o. Zawór bezpieczeństwa 9 bar, c.w.u. Zawór bezpieczeństwa 3 bar, c.o. c.w.u. Manometr c.o. z.w. Rura wzbiorcza Naczynie wzbiorcze Odprowadzenie do kanalizacji Zawór bezpieczeństwa 1,5 bar Zbiornik wyrównawczy obiegu dolnego źródła Powrót z obiegu dolnego źródła Wyjście do obiegu dolnego źródła Zawór odcinający Zestaw napełniania i odpowietrzania obiegu dolnego źródła (zaw. filtr siatkowy) VM549 7

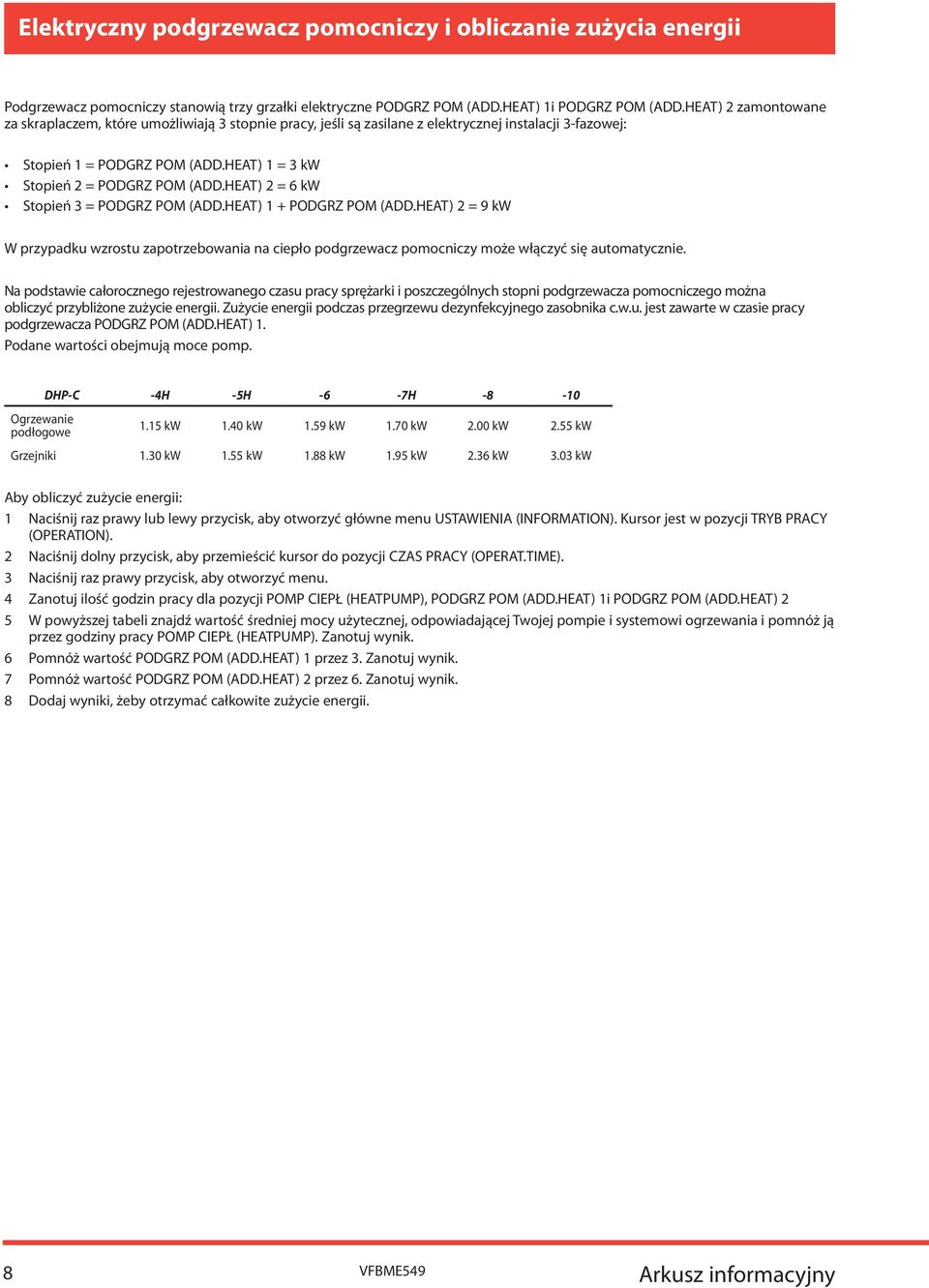

8 lektryczny podgrzewacz pomocniczy i obliczanie zużycia energii Podgrzewacz pomocniczy stanowią trzy grzałki elektryczne POGRZ POM (.HT) 1i POGRZ POM (.HT) 2 zamontowane za skraplaczem, które umożliwiają 3 stopnie pracy, jeśli są zasilane z elektrycznej instalacji 3-fazowej: Stopień 1 = POGRZ POM (.HT) 1 = 3 kw Stopień 2 = POGRZ POM (.HT) 2 = kw Stopień 3 = POGRZ POM (.HT) 1 + POGRZ POM (.HT) 2 = 9 kw W przypadku wzrostu zapotrzebowania na ciepło podgrzewacz pomocniczy może włączyć się automatycznie. Na podstawie całorocznego rejestrowanego czasu pracy sprężarki i poszczególnych stopni podgrzewacza pomocniczego można obliczyć przybliżone zużycie energii. Zużycie energii podczas przegrzewu dezynfekcyjnego zasobnika c.w.u. jest zawarte w czasie pracy podgrzewacza POGRZ POM (.HT) 1. Podane wartości obejmują moce pomp. Ogrzewanie podłogowe -4H -5H - -7H kw 1.40 kw 1.59 kw 1.70 kw 2.00 kw 2.55 kw Grzejniki 1.30 kw 1.55 kw 1.88 kw 1.95 kw 2.3 kw 3.03 kw by obliczyć zużycie energii: 1 Naciśnij raz prawy lub lewy przycisk, aby otworzyć główne menu USTWINI (INORMTION). Kursor jest w pozycji TRY PRY (OPRTION). 2 Naciśnij dolny przycisk, aby przemieścić kursor do pozycji ZS PRY (OPRT.TIM). 3 Naciśnij raz prawy przycisk, aby otworzyć menu. 4 Zanotuj ilość godzin pracy dla pozycji POMP IPŁ (HTPUMP), POGRZ POM (.HT) 1i POGRZ POM (.HT) 2 5 W powyższej tabeli znajdź wartość średniej mocy użytecznej, odpowiadającej Twojej pompie i systemowi ogrzewania i pomnóż ją przez godziny pracy POMP IPŁ (HTPUMP). Zanotuj wynik. Pomnóż wartość POGRZ POM (.HT) 1 przez 3. Zanotuj wynik. 7 Pomnóż wartość POGRZ POM (.HT) 2 przez. Zanotuj wynik. 8 odaj wyniki, żeby otrzymać całkowite zużycie energii. 8 VM549 rkusz informacyjny

9 ane techniczne Pompa ciepła, model: 4H 5H 7H 8 10 zynnik chłodniczy - typ R134a R134a R407 R134a R407 R407 - ilość kg 0,9 1,0 1,1 1,1 1,3 1,4 - ciśnienie próbne MPa 3,2 3,2 3,2 3,2 3,2 3,2 - ciśnienie znamionowe MPa 2,45 2,45 3,1 2,45 3,1 3,1 Sprężarka - typ spiralna spiralna spiralna spiralna spiralna spiralna Zasilanie trójfazowe (również dostępna wersja jednofazowa) Wydajność nominalna Przepływ nominalny ) opuszczalny spadek ciśnienia 5) Temperatury min./ maks. Zasilanie. V 400V 3-N 400V 3-N 400V 3-N 400V 3-N 400V 3-N 400V 3-N Moc znamionowa kw 1,7 2, ,3 2,3 3, sprężarki Podgrzewacz pomocniczy kw 3//9 3//9 3//9 3//9 3//9 3//9 Prąd rozruchu LR Zabezpieczenie elektryczne 10 2 /10 3 / /1 3 / /1 3 / /1 3 / /1 3 / /1 3 /20 4-1) kw 3,7/3,2 4,8/4,5 5,8/4,9,2/5,5 8,1/7,2 9,5/8,9 - Wskaźnik efektywności cieplnej 1) OP 3,2/2,7 3,3/2,9 4,3/3,0 3,8/2,9 4,7/3,2 4,/3,3 - obieg dolnego źródła l/s 0,2 0,3 0,3 0,5 0,5 0, ciepła - instalacja grzewcza l/s 0,1 0,1 0,1 0,2 0,2 0,2 - obieg dolnego źródła kpa ciepła 5) - obieg grzewczy 5) kpa czynnik obiegu doln. źródła -10/20-10/20-10/20-10/20-10/20-10/20 ciepła - czynnik grzewczy 5/20 5/20 55/20 5/20 55/20 55/20 Presostaty - niskiego ciśnienia MPa 0,03 0,03 0,08 0,03 0,08 0,08 - wysokiego ciśnienia MPa 1,8 1,8 2,5/2,85 1,8 2,5/2,85 2,5/2,85 Pojemność zasobnika c.w.u litry ) 0W35 / 0W50 wg PN-N14511 (z wliczoną mocą pomp obiegowych). 2) Pompa ciepła z podgrzewaczem pomocniczym 3 kw. 3) Pompa ciepła z podgrzewaczem pomocniczym kw. 4) Pompa ciepła z podgrzewaczem pomocniczym 9 kw. 5) Spadek ciśnienia, który nie może zostać przekroczony bez zmniejszenia przepływu nominalnego. ) la przepływów nominalnych: obieg dolnego źródła T 3K, obieg grzewczy T 10K. VM549 9

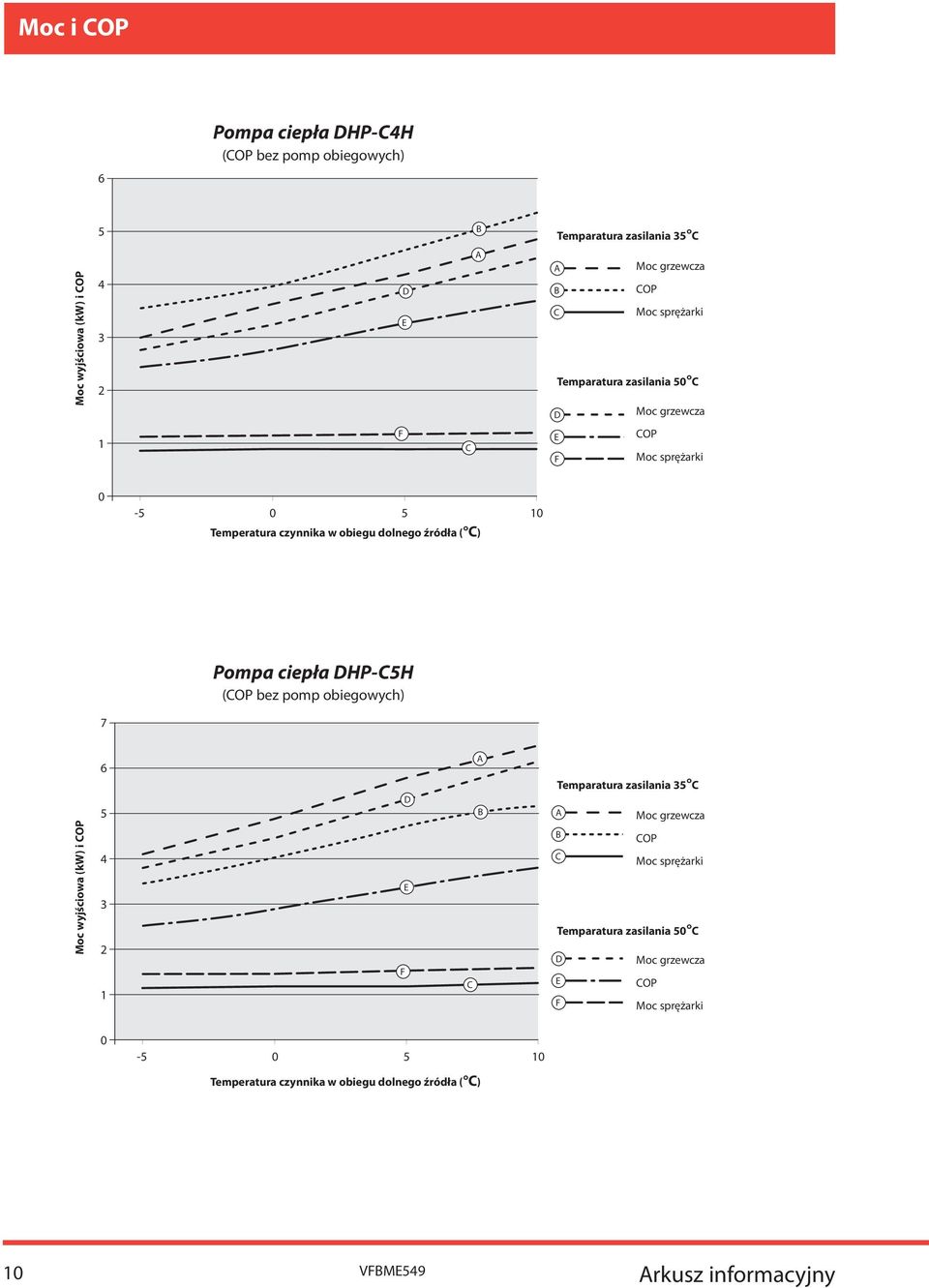

10 Moc i OP Pompa ciepła 4H (OP bez pomp obiegowych) 5 Temparatura zasilania 35 Moc wyjściowa (kw) i OP OP Temparatura zasilania 50 1 OP Temperatura czynnika w obiegu dolnego źródła ( ) Pompa ciepła 5H (OP bez pomp obiegowych) 7 Moc wyjściowa (kw) i OP Temparatura zasilania 35 OP Temparatura zasilania 50 OP Temperatura czynnika w obiegu dolnego źródła ( ) 10 VM549 rkusz informacyjny

11 Moc i OP 8 Pompa ciepła (OP łącznie z pompami obiegowymi) Moc wyjściowa (kw) i OP Temparatura zasilania 35 OP Temparatura zasilania 50 OP Temperatura czynnika w obiegu dolnego źródła ( ) 9 Pompa ciepła 7H (OP bez pomp obiegowych) 8 7 Temparatura zasilania 35 Moc wyjściowa (kw) i OP OP Temparatura zasilania 50 OP Temperatura czynnika w obiegu dolnego źródła ( ) VM549 11

12 Moc i OP 11 Pompa ciepła 8 (OP łącznie z pompami obiegowymi) 10 Moc wyjściowa (kw) i OP Temparatura zasilania 35 OP Temparatura zasilania 50 OP Temperatura czynnika w obiegu dolnego źródła ( ) 13 Pompa ciepła 10 (OP łącznie z pompami obiegowymi) 12 Moc wyjściowa (kw) i OP Temparatura zasilania 35 OP Temparatura zasilania 50 OP Temperatura czynnika w obiegu dolnego źródła ( ) 12 VM549 rkusz informacyjny

13 harakterystyka hydrauliczna obiegu c.o. w pompie ciepła Pompa ciepła - spadek ciśnienia w pompie ciepła Spadek ciśnienia (kpa) Przepływ (l/s) Pompa ciepła 8 - spadek ciśnienia w pompie ciepła Spadek ciśnienia (kpa) Przepływ (l/s) Pompa ciepła 10 - spadek ciśnienia w pompie ciepła Spadek ciśnienia (kpa) Przepływ (l/s) VM549 13

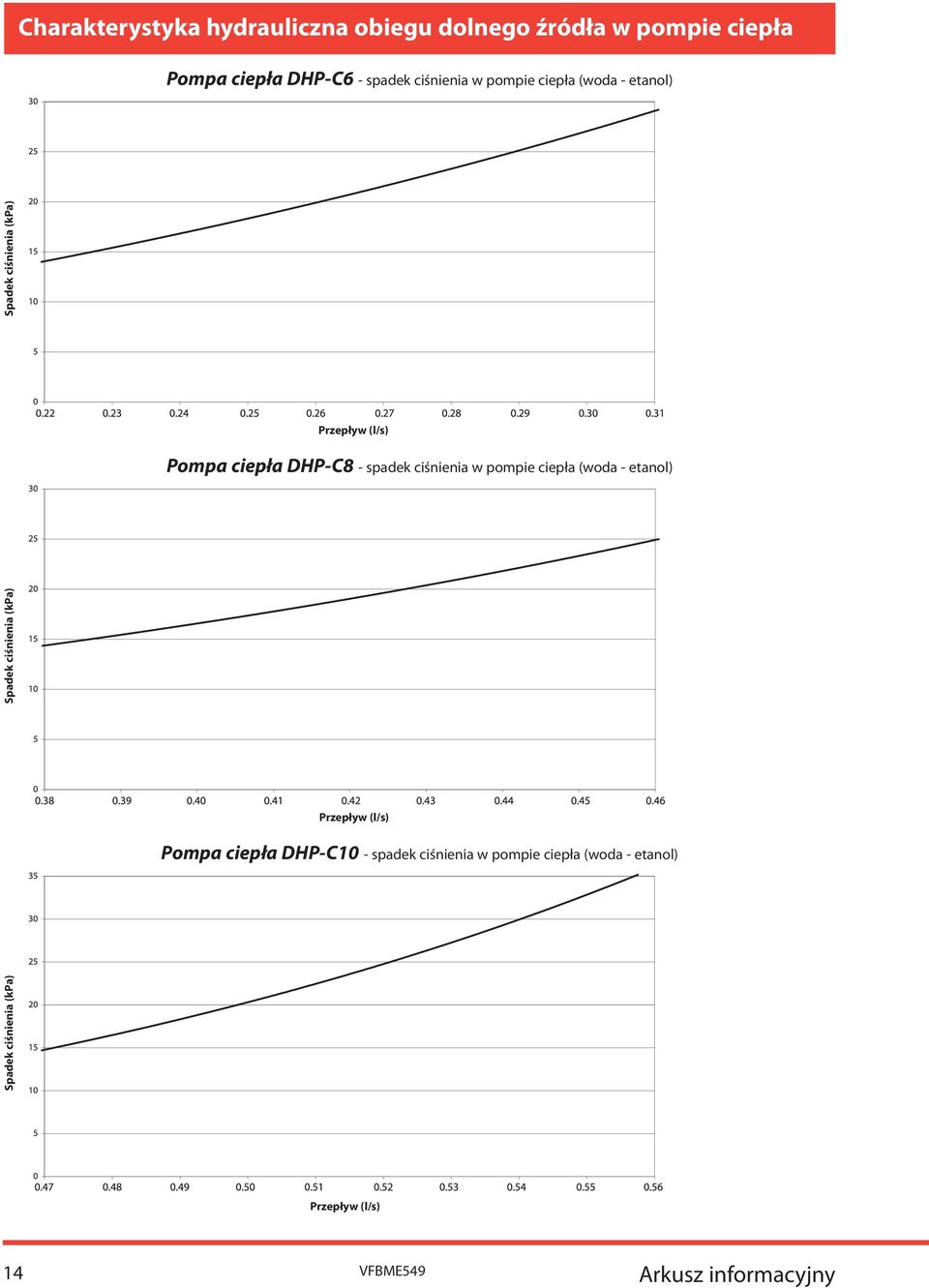

14 harakterystyka hydrauliczna obiegu dolnego źródła w pompie ciepła Pompa ciepła - spadek ciśnienia w pompie ciepła (woda - etanol) Spadek ciśnienia (kpa) Przepływ (l/s) Pompa ciepła 8 - spadek ciśnienia w pompie ciepła (woda - etanol) Spadek ciśnienia (kpa) Przepływ (l/s) Pompa ciepła 10 - spadek ciśnienia w pompie ciepła (woda - etanol) Spadek ciśnienia (kpa) Przepływ (l/s) 14 VM549 rkusz informacyjny

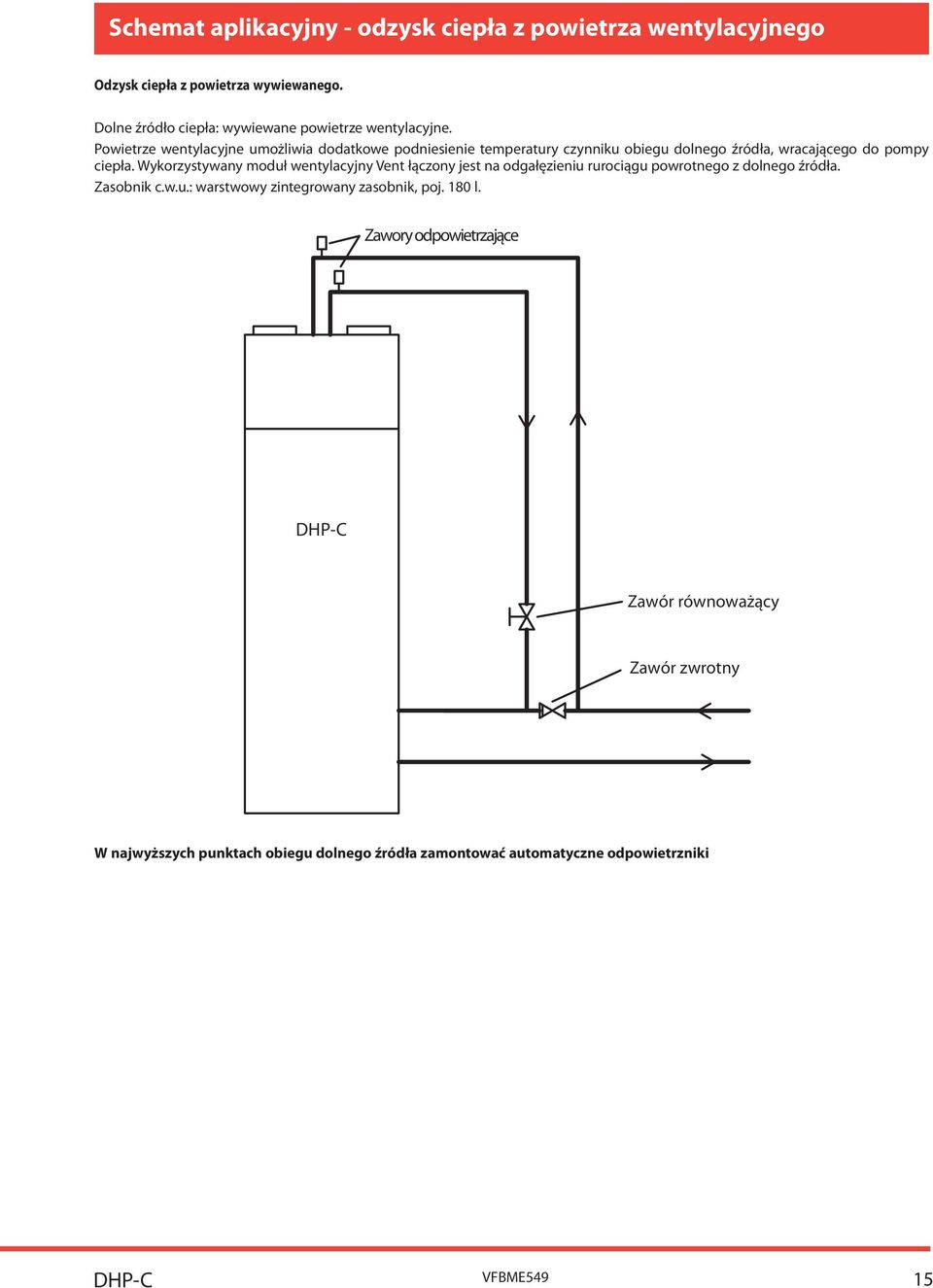

15 Schemat aplikacyjny - odzysk ciepła z powietrza wentylacyjnego Odzysk ciepła z powietrza wywiewanego. olne źródło ciepła: wywiewane powietrze wentylacyjne. Powietrze wentylacyjne umożliwia dodatkowe podniesienie temperatury czynniku obiegu dolnego źródła, wracającego do pompy ciepła. Wykorzystywany moduł wentylacyjny Vent łączony jest na odgałęzieniu rurociągu powrotnego z dolnego źródła. Zasobnik c.w.u.: warstwowy zintegrowany zasobnik, poj. 180 l. Zawory odpowietrzające Zawór równoważący Zawór zwrotny W najwyższych punktach obiegu dolnego źródła zamontować automatyczne odpowietrzniki VM549 15

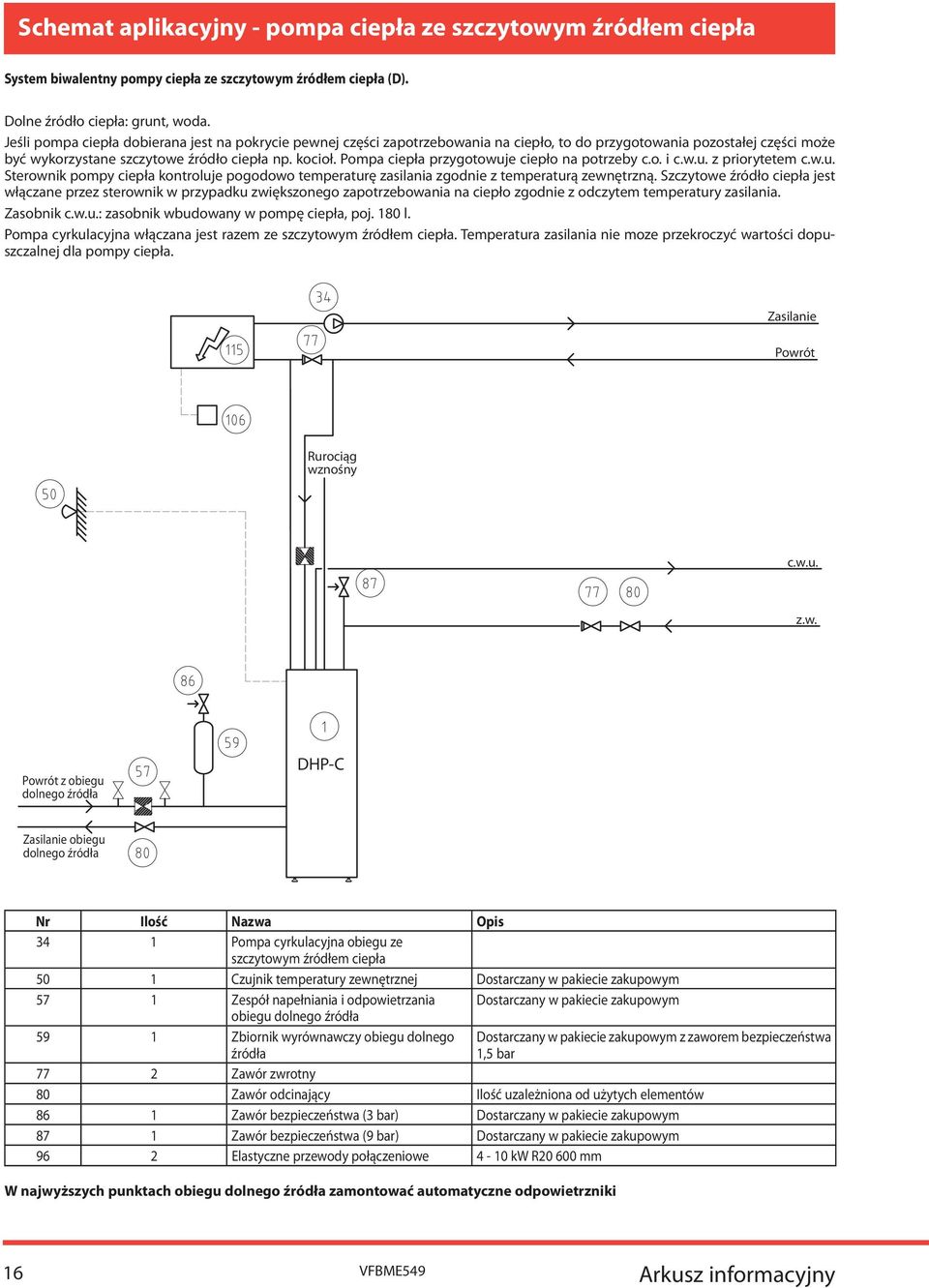

16 Schemat aplikacyjny - pompa ciepła ze szczytowym źródłem ciepła System biwalentny pompy ciepła ze szczytowym źródłem ciepła (). olne źródło ciepła: grunt, woda. Jeśli pompa ciepła dobierana jest na pokrycie pewnej części zapotrzebowania na ciepło, to do przygotowania pozostałej części może być wykorzystane szczytowe źródło ciepła np. kocioł. Pompa ciepła przygotowuje ciepło na potrzeby c.o. i c.w.u. z priorytetem c.w.u. Sterownik pompy ciepła kontroluje pogodowo temperaturę zasilania zgodnie z temperaturą zewnętrzną. Szczytowe źródło ciepła jest włączane przez sterownik w przypadku zwiększonego zapotrzebowania na ciepło zgodnie z odczytem temperatury zasilania. Zasobnik c.w.u.: zasobnik wbudowany w pompę ciepła, poj. 180 l. Pompa cyrkulacyjna włączana jest razem ze szczytowym źródłem ciepła. Temperatura zasilania nie moze przekroczyć wartości dopuszczalnej dla pompy ciepła. Zasilanie Powrót Rurociąg wznośny c.w.u. z.w. Powrót z obiegu dolnego źródła Zasilanie obiegu dolnego źródła Nr Ilość Nazwa Opis 34 1 Pompa cyrkulacyjna obiegu ze szczytowym źródłem ciepła 50 1 zujnik temperatury zewnętrznej ostarczany w pakiecie zakupowym 57 1 Zespół napełniania i odpowietrzania ostarczany w pakiecie zakupowym obiegu dolnego źródła 59 1 Zbiornik wyrównawczy obiegu dolnego źródła ostarczany w pakiecie zakupowym z zaworem bezpieczeństwa 1,5 bar 77 2 Zawór zwrotny 80 Zawór odcinający Ilość uzależniona od użytych elementów 8 1 Zawór bezpieczeństwa (3 bar) ostarczany w pakiecie zakupowym 87 1 Zawór bezpieczeństwa (9 bar) ostarczany w pakiecie zakupowym 9 2 lastyczne przewody połączeniowe 4-10 kw R20 00 mm W najwyższych punktach obiegu dolnego źródła zamontować automatyczne odpowietrzniki 1 VM549 rkusz informacyjny

17 Schemat aplikacyjny - pompa ciepła z zewnętrznym zasobnikiem c.w.u. Pompa ciepła z wbudowanym zasobnikiem c.w.u. oraz zewnętrznym zasobnikiem do systemu o dużym zapotrzebowaniu na c.w.u. olne źródło ciepła: grunt, woda. Pompa ciepła pracuje z priorytem c.w.u. Jeśli w przypadku dużego rozbioru c.w.u. nie osiągana jest wymagana temperatura, dodawana jest odpowiednia ilość wody z zewnętrznego podgrzewacza za pomocą zaworu mieszającego. Zasobnik c.w.u.: zasobnik wbudowany w pompę ciepła, poj. 180 l. Zasilanie Powrót Rurociąg wznośny c.w.u. z.w. c.w.u. Powrót z obiegu dolnego źródła Zasilanie obiegu dolnego źródła Nr Ilość Nazwa Opis 15 1 Zewnętrzny podgrzewacz c.w.u. Montowany w zasobniku 50 1 zujnik temperatury zewnętrznej ostarczany w pakiecie zakupowym 57 1 Zestaw do napełniania i odpowietrzania ostarczany w pakiecie zakupowym 59 1 Zbiornik wyrównawczy obiegu dolnego ostarczany w pakiecie zakupowym źródła 75 1 Zawór mieszający 77 2 Zawór zwrotny 80 Zawór odcinający Ilość uzależniona od użytych elementów 8 1 Zawór bezpieczeństwa (1,5 bar) ostarczany w pakiecie zakupowym 87 1 Zawór bezpieczeństwa (9 bar) ostarczany w pakiecie zakupowym 9 2 lastyczne przewody połączeniowe 4-10 kw R20 00 mm W najwyższych punktach obiegu dolnego źródła zamontować automatyczne odpowietrzniki VM549 17

18 Schemat aplikacyjny - chłodzenie System chłodzenia aktywnego z wykorzystaniem dolnego źródła olne źródło ciepła: grunt, wody. Usuwanie zysków ciepła z budynków a dzięki temu jego częściowa klimatyzacja może odbywać się z wykorzystaniem dolnego źródła i modułu chłodzenia M-P. W trybie chłodzenia pasywnego woda lodowa uzyskiwana jest poprzez czynnik obiegu dolnego źródła schłodzony w dolnym źródle. W trybie chłodzeniania aktywnego woda lodowa uzyskiwana jest również poprzez czynnik dolnego źródła, ale schłodzony w parowniku pompy ciepła. iepło ze skraplacza wykorzystywane jest do przygotowania c.w.u. lub usuwane jest do dolnego źródła. W ten sposób chłodzenie aktywne umożliwia uzyskiwanie nizszej temperatury wody lodowej niż pasywne. Zasobnik c.w.u.: zasobnik wbudowany w pompę ciepła, poj. 180 l. Moduł chłodzenia aktywnego M-P c.o. Instalacja wody lodowej H zujnik temperatury zewnętrzenej J G hłodzenie aktywne olne źródło: grunt/woda 18 VM549 rkusz informacyjny
