Osprzęt do transformatorów

Transkrypt

1 Osprzęt do transformatorów 1. Zaciski transformatorowe Zaciski transformatowe typu TOGA Zacisk transformatorowy typu TOGA Zacisk transformatorowy typu TOGA Zacisk transformatorowy typu TOGA Zacisk transformatorowy typu TOGA Zacisk transformatorowy typu TOGA 5 i TOGA Zacisk transformatorowy typu TOGA Zacisk transformatorowy typu TOGA Zaciski transformatorowe kute do połączeń szynowych typu MK Zacisk transformatorowy kuty do połączeń szynowych typu MK Zacisk transformatorowy kuty do połączeń szynowych typu MK 1A Zacisk transformatorowy kuty do połączeń szynowych typu MK 1B Zacisk transformatorowy kuty do połączeń szynowych typu MK 1s Zacisk transformatorowy kuty do połączeń szynowych typu MK Zacisk transformatorowy kuty do połączeń szynowych typu MK s Zacisk transformatorowy kuty do połączeń szynowych typu MK Zacisk transformatorowy kątowy do połączeń szynowych typu MK Zacisk transformatorowy do połączeń szynowych typu MK Zaciski ZGU OP i ZGU Zaciski ZIP 40/ Osłony izolacyjne Osłony zacisków niskiego napięcia typ OZT Osłony zacisków niskiego napięcia typ OZ MK Osłony typu OZ ZGU OP i OZ ZGU Osłona ogranicznika przepięć średniego napięcia (SBK) typu OSOP Osłona izolatora przeciw ptakom typ OIP-, OIP-3 i osłona iskiernika typu OIN Wsporniki Wspornik ogranicznika niskiego napięcia typu UM/BOP/TOGA Zamocowanie ogranicznika przepięć średniego napięcia typ UM/SBK Uchwyt do mocowania ogranicznika przepięć BOP na zacisku TOGA 5 typ UM/BOP/TOGA Wspornik kondensatora typu UM/K Podkładki wibroizolujące pod transformator Wibroizolator typu WOT Wibroizolator typu WPK

2 Szanowni Państwo, Połączenie elektryczne z transformatorem jest jednym z newralgicznych punktów wymagającym szczególnej troski tak pod względem dokładności montażu jak i jakości stosowanych elementów, jednocześnie połączenia te powinny zapewniać: - niski poziom strat na połączeniach - możliwość podłączania kabli o żyłach okrągłych, sektorowych jedno i wielodrutowych w szerokim zakresie przekrojów - prosty montaż Częstymi przyczynami awarii transformatora są uszkodzenia wywołane nadmiernym wzrostem temperatury złącza (końcówka transformatora śruba przepustu lub uszkodzenia w postaci upalenia zacisków przyłączeniowych). Bezpośrednią przyczyną powyższych zjawisk jest zazwyczaj niska jakość zastosowanych zacisków transformatorowych. Przyłącza elektryczne z transformatorem realizowane są za pomocą wszelkiego rodzaju zacisków. Wysoka niezawodność i opłacalność eksploatacji sieci są możliwe do osiągnięcia tylko wtedy, gdy łączenia kabli i przewodów nie będą jej słabymi punktami a ich niezawodność będzie taka sama jak pozostałych elementów sieci. W technice spotyka się wiele metod wykonywania zacisków. Do najbardziej istotnych możemy zaliczyć: 1. Odlewanie. kucie Metodą odlewania wykonuje się zaciski z typowego mosiądzu odlewniczego. Rozdrobnienie struktury i własności mechaniczne odlewów zależą od szybkości krystalizacji. Nawet jednak odlewy grawitacyjne wykonywane w kokilach posiadają wiele wad, takich jak: sitowatość, pęcherze, zażużlenie, jamy skurczowe, rzadzizny, chropowatość, wżery, pęcherze zewnętrzne. Powyższe wady w znacznym stopniu wpływają na obniżenie własności elektrycznych i mechanicznych wykonywanych zacisków. W celu ograniczenia wad odlewniczych podjęto produkcję zacisków metodą odlewania ciśnieniowego. W porównaniu do odlewów grawitacyjnych ich jakość jest nie porównywalnie wyższa. Nawet jednak odlewanie ciśnieniowe nie wyklucza powstania pęcherzy gazowych lub wtrąceń żużla. Doświadczenia użytkowników wskazują również na niską wytrzymałość zacisków odlewanych na zginanie. Gruboziarnista struktura krystaliczna ogranicza do minimum możliwość odkształceń plastycznych pod wpływem obciążeń zewnętrznych. Jest to bardzo istotne w przypadku połączenia szyną zacisk charakteryzującego się systematyką zmiennych obciążeń wywołanych naprężeniami termicznymi. Częstym powodem pękania zacisków odlewanych, nawet podczas montażu, są naprężenia odlewnicze. Mając na uwadze powyższe spostrzeżenia i wychodząc naprzeciw oczekiwaniom naszych klientów rozpoczęliśmy prace mające na celu poprawienie jakości produkowanych przez nas zacisków transformatorowych. Znaczącą poprawę jakości osiągnąć można tylko przez zmianę technologii wykonania. Tradycyjną technologię odlewania zastąpiliśmy kuciem matrycowym zacisków. Dzięki temu nasze zaciski charakteryzują się: - korzystnym pod względem mechanicznym i elektrycznym układem włókien, - umocnieniem warstwy powierzchniowej, - brakiem, pęcherzy gazowych, - brakiem rzadzizn i jam skurczowych, - dobrą plastycznością, - wysoką odpornością udarową, - znakomitą odpornością korozyjną, - dokładnością i powtarzalnością wyrobów mieszczą się w granicach 7-11 klasy ISO. Technologia przez nas stosowana, przy zachowaniu określonych warunków, gwarantuje zachowanie jednolitej struktury i wysokiej czystości materiału w całej objętości wyrobu, co zapobiega przegrzewaniu się zacisków z powodu przewężeń, a włóknista struktura odkuwek zapewnia korzystne własności mechaniczne wyrobów. Nawet przy znacznych przekroczeniach dopuszczalnych wartości obciążeń, zaciski ulegają co najwyżej odkształceniu plastycznemu, bez zmiany przekroju i pogorszenia efektywności przewodzenia. Potwierdzeniem słuszności przyjętej koncepcji wykonywania zacisków transformatorowych są badania wykonane zgodnie z PN/91/E-06160/1. Badania te miały na celu określenie spadków napięć mocy rozproszonej i maksymalnego przyrostu temperatury. Zacisk typu TOGA 1 x40 mm obciążono prądem I=500A w czasie 3h przy temperaturze otoczenia T=0 C W wyniku pomiarów: - maksymalny spadek napięcia wyniósł? U=5mV, - temperatura maksymalna zacisku wynosiła 33 C, - rezystancja 0,000014W, - moc rozproszona wynosiła,5w Podsumowując Tak dobre wyniki możemy zawdzięczać w znacznym stopniu naszemu rozwiązaniu konstrukcyjnemu zacisku i metodzie kucia matrycowego Z przyjemnością przekazujemy więc w Państwa ręce katalog naszych wyrobów. Mamy nadzieję iż ich zastosowanie ułatwi Państwu pracę. Prosimy jednocześnie o opinie i sugestie, które pomogą nam wyjść naprzeciw oczekiwaniom naszych klientów.

3 3

4 4

5 1.1. ZACISKI TRANSFORMATOROWE TYPU TOGA ZACISKI TRANSFORMATOROWE TYPU TOGA 1* a) ~85 50 b) c) 4 ~95 D=5 TOGA 1 M TOGA 1/N TOGA 1/NS Przeznaczenie: Realizacja poziomego odejścia z przepustów niskiego napięcia elektroenergetycznych transformatorów rozdzielczych dla gwintów w zakresie od M1 do M30x. TOGA 1/U wersja do wyizolowania z bocznymi śrubami Korpus - odkuwka mosiężna ocynowana Śruby mocujące - stal nierdzewna Śruby dociskowe - mosiądz ocynowany Przyłączalność: Przewody główne: x 50 do 40 mm RE,RM,SM, x 300 mm RMC Przewody pomocnicze (TOGA 1/NS): 1 x,5 do 50 mm Przewody pomocnicze (TOGA 1): x,5 do 50 mm Możliwość podłączenia końcówki uziemiacza. Parametry techniczne: Gabaryty jak na rys. a Dobór zgodnie z poniższą tabelą. OZT TOGA 1** zalecana osłona przeciw ingerencji zwierząt Uwaga: 1. Zaciski typu TOGA 1 sprzedawane są, w komplecie w skład którego wchodzą: ltrzy zaciski w wykonaniach fazowych ljeden zacisk bez otworów na kable pomocnicze, ale z frezowanym czołem w celu ułatwienia podłączenia płaskiego przewodu uziemiającego - rys. b TOGA 1/N.. Oferujemy również wersje specjalną zacisku neutralnego typ TOGA 1/U rys. c stosowaną w przypadku konieczności odejścia bednarką i podłączenia przewodów uziemiających urządzeń montowanych na transformatorze do zacisku neutralnego za pomocą specjalnych otworów mocujących. 3. Dodatkowy otwór czołowy dla przewodu uziemiającego,5 do 50 mm rys. b.toga 1/NS Nr katalogowy KTM Typ Gwint Przyłączeniowy I max [A] Moc transformatora BK TOGA-1/M1 M 1 50 do 160 kva BK TOGA-1/M1/N M 1 50 do 160 kva BK TOGA-1/M1/U M 1 50 do 160 kva BK TOGA-1/M1/NS M 1 50 do 160 kva BK TOGA-1/M16 M do 00 kva BK TOGA-1/M16/N M do 00 kva BK TOGA-1/M16/U M do 00 kva BK TOGA-1/M16/NS M do 00 kva BK TOGA-1/M0 M do 50 kva/400 kva BK TOGA-1/M0/N M do 50 kva/400 kva BK TOGA-1/M0/U M do 50 kva/400 kva BK TOGA-1/M0/NS M do 50 kva/400 kva BK TOGA-1/M30 M 30x kva BK TOGA-1/M30/N M 30x kva BK TOGA-1/M30/U M 30x kva BK TOGA-1/M30/NS M 30x kva Oznaczenia przewodów: RE - żyły okrągłe jednodrutowe, SE - żyły sektorowe jednodrutowe SM - żyły sektorowe wielodrutowe, RMC - żyły okrągłe wielodrutowe, zagęszczone * Wyrób opatentowany ** Własności techniczne i typoszereg rozmiarowy na stronie 5 katalogu 5

6 1.1. ZACISKI TRANSFORMATOROWE TYPU TOGA * a) ~75 50 b) c) ~4 ~9 D=1 Przeznaczenie: TOGA TOGA /N TOGA /NS Realizacja poziomego odejścia z przepustów niskiego napięcia elektroenergetycznych transformatorów dla gwintów w zakresie od M1 do M0. Korpus - odkuwka mosiężna ocynowana Śruby mocujące - stal nierdzewna Śruby dociskowe - mosiądz ocynowany Przyłączalność: Przewody główne: x 50 do 185 mm RE,RM,SM, x 40 mm RMC Przewody pomocnicze (TOGA /NS): 1 x,5 do 50 mm Przewody pomocnicze (TOGA ): x,5 do 50 mm Możliwość podłączenia końcówki uziemiacza. Parametry techniczne: Gabaryty jak na rys. a. Dobór zgodnie z poniższą tabelą. Uwaga: 1. Zaciski typu TOGA sprzedawane są w komplecie, w skład którego wchodzą: ltrzy zaciski w wykonaniach fazowych ljeden zacisk bez otworów na kable pomocnicze, ale z frezowanym czołem w celu ułatwienia podłączenia płaskiego przewodu uziemiającego - rys b TOGA /N. Dodatkowy otwór czołowy dla przewodu uziemiającego,5 do 50 mm rys. c TOGA /NS OZT TOGA ** zalecana osłona przeciw ingerencji zwierząt Nr katalogowy KTM Typ Gwint Przyłączeniowy Oznaczenia przewodów: RE - żyły okrągłe jednodrutowe, SE - żyły sektorowe jednodrutowe SM - żyły sektorowe wielodrutowe, RMC - żyły okrągłe wielodrutowe, zagęszczone I max [A] Moc transformatora BK TOGA-/M1 M 1 50 do 160 kva BK TOGA-/M1/N M 1 50 do 160 kva BK TOGA-/M1/NS M 1 50 do 160 kva BK TOGA-/M16 M do 00kVA BK TOGA-/M16/N M do 00 kva BK TOGA-/M16/NS M do 00 kva BK TOGA-/M0 M do 50 kva/400 kva BK TOGA-/M0/N M do 50 kva/400 kva BK TOGA-/M0/NS M do 50 kva/400 kva * Wyrób opatentowany ** Własności techniczne i typoszereg rozmiarowy na stronie 5 katalogu 6

7 1.1.3 ZACISKI TRANSFORMATOROWE TYPU TOGA 3* ~85 50 a) b) c) ~90 D=5 TOGA 3 TOGA 3/N Przeznaczenie: Realizacja pionowego odejścia z przepustów niskiego napięcia transformatorów elektroenergetycznych dla gwintów w zakresie od M1 do M30x. TOGA 3/A Korpus - odkuwka mosiężna ocynowana Śruby mocujące - stal nierdzewna Śruby dociskowe - mosiądz ocynowany Przyłączalność: Przewody główne: x 50 do 40 mm RE,RM,SM, x 300 mm RMC Przewody pomocnicze (TOGA 3/A): 1 x,5 do 50 mm Przewody pomocnicze (TOGA 3): x,5 do 50 mm Możliwość podłączenia końcówki uziemiacza. Oznaczenia przewodów: RE - żyły okrągłe jednodrutowe, SE - żyły sektorowe jednodrutowe SM - żyły sektorowe wielodrutowe, RMC - żyły okrągłe wielodrutowe, zagęszczone * Wyrób opatentowany ** Własności techniczne i typoszereg rozmiarowy na stronie 5 katalogu Parametry techniczne: Gabaryty jak na rys. a. OZT TOGA 3** Dobór zgodnie z poniższą tabelą. zalecana osłona przeciw Uwaga: ingerencji zwierząt Zaciski typu TOGA 3 sprzedawane są w komplecie, w skład którego wchodzą: ltrzy zaciski w wykonaniach fazowych ljeden zacisk (oznaczony literą N) bez otworów na kable pomocnicze, ale z frezowanym czołem w celu ułatwienia podłączenia płaskiego przewodu uziemiającego lz pojedynczym otworem centralnym do umocowania pomocniczego przewodu uziemiającego - rys. c TOGA 3/A - wersja dla stacji wnętrzowych. Nr katalogowy KTM Typ 7 Gwint Przyłączeniowy I max [A] Moc transformatora BK TOGA-3/M1 M 1 50 do 160 kva BK TOGA-3/M1/N M 1 50 do 160 kva BK TOGA-3/M1/A M 1 50 do 160 kva BK TOGA-3/M16 M do 00 kva BK TOGA-3/M16/N M do 00 kva BK TOGA-3/M16/A M do 00 kva BK TOGA-3/M0 M do 50 kva/400 kva BK TOGA-3/M0/N M do 50 kva/400 kva BK TOGA-3/M0/A M do 50 kva/400 kva BK TOGA-3/M30 M 30 x kva BK TOGA-3/M30/N M 30 x kva BK TOGA-3/M30/A M 30 x kva

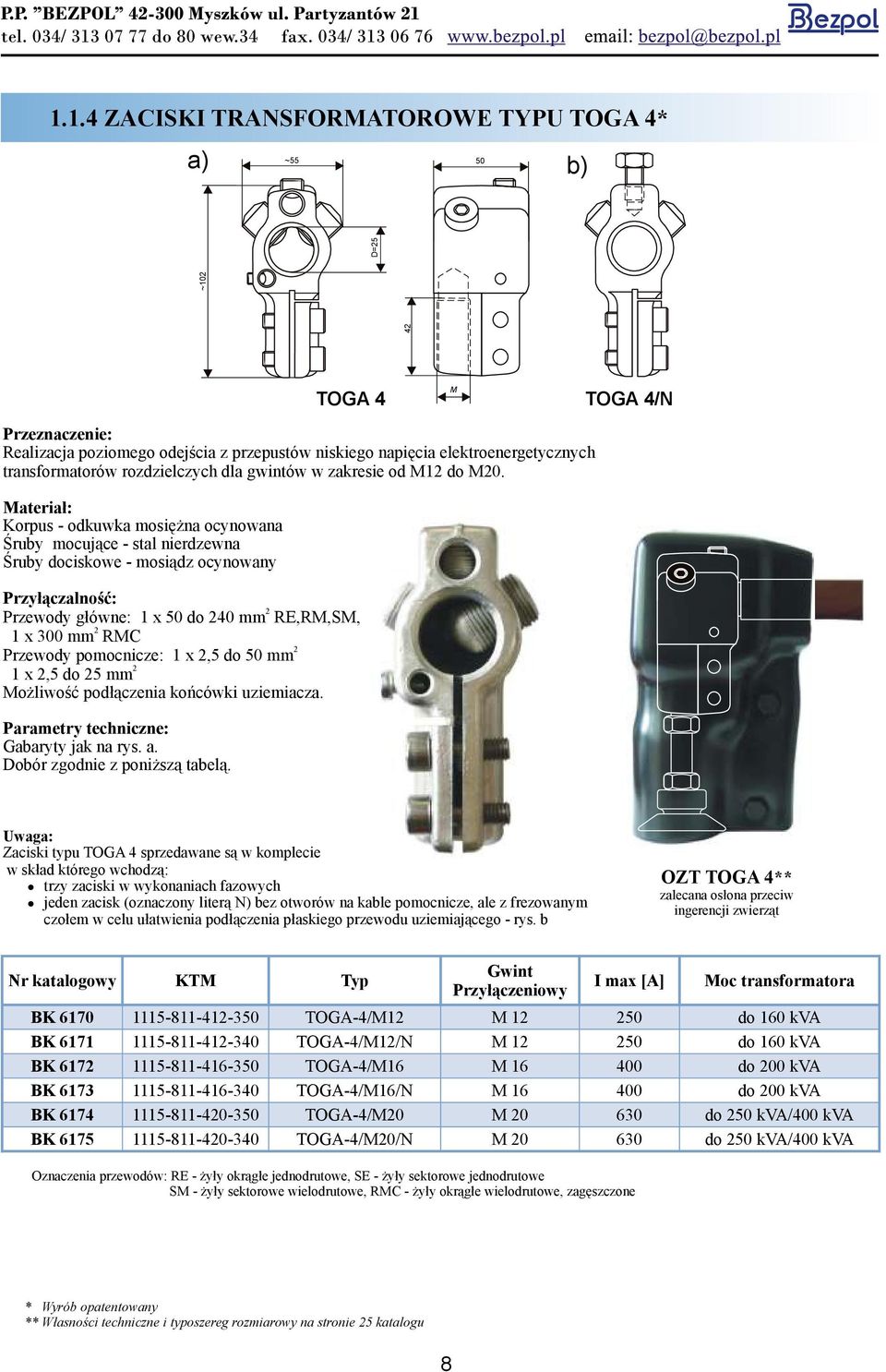

8 1.1.4 ZACISKI TRANSFORMATOROWE TYPU TOGA 4* ~55 50 a) b) 4 ~10 D=5 Przeznaczenie: Realizacja poziomego odejścia z przepustów niskiego napięcia elektroenergetycznych transformatorów rozdzielczych dla gwintów w zakresie od M1 do M0. Korpus - odkuwka mosiężna ocynowana Śruby mocujące - stal nierdzewna Śruby dociskowe - mosiądz ocynowany Przyłączalność: Przewody główne: 1 x 50 do 40 mm RE,RM,SM, 1 x 300 mm RMC Przewody pomocnicze: 1 x,5 do 50 mm 1 x,5 do 5 mm Możliwość podłączenia końcówki uziemiacza. Parametry techniczne: Gabaryty jak na rys. a. Dobór zgodnie z poniższą tabelą. M TOGA 4 TOGA 4/N Uwaga: Zaciski typu TOGA 4 sprzedawane są w komplecie w skład którego wchodzą: ltrzy zaciski w wykonaniach fazowych ljeden zacisk (oznaczony literą N) bez otworów na kable pomocnicze, ale z frezowanym czołem w celu ułatwienia podłączenia płaskiego przewodu uziemiającego - rys. b OZT TOGA 4** zalecana osłona przeciw ingerencji zwierząt Nr katalogowy KTM Typ Gwint Przyłączeniowy I max [A] Oznaczenia przewodów: RE - żyły okrągłe jednodrutowe, SE - żyły sektorowe jednodrutowe SM - żyły sektorowe wielodrutowe, RMC - żyły okrągłe wielodrutowe, zagęszczone Moc transformatora BK TOGA-4/M1 M 1 50 do 160 kva BK TOGA-4/M1/N M 1 50 do 160 kva BK TOGA-4/M16 M do 00 kva BK TOGA-4/M16/N M do 00 kva BK TOGA-4/M0 M do 50 kva/400 kva BK TOGA-4/M0/N M do 50 kva/400 kva * Wyrób opatentowany ** Własności techniczne i typoszereg rozmiarowy na stronie 5 katalogu 8

9 1.1.5 ZACISKI TRANSFORMATOROWE TYPU TOGA 5* i 6* 66 M Przeznaczenie: Uniwersalna realizacja poziomego lub pionowego odejścia z przepustów niskiego napięcia elektroenergetycznych transformatorów rozdzielczych dla typu TOGA 5 dla gwintów w zakresie od M1 do M 0, a typ TOGA 6 do M30x. Zaciski wyposażone są w zamek cierno sprężysty z dwoma otworami mocującymi, które przecinają się pod kątem prostym. Umożliwiają one zmontowanie zacisku w zależności od potrzeb w położeniu pionowym lub poziomym. Korpus - odkuwka mosiężna ocynowana Śruby dociskowe - stal nierdzewna Przyłączalność: x 70 do 40 mm RE, RM, SM, a użycie przekładki zdwajającej umożliwia odejście 4 x 40 mm - z przekładką - RE, RM, SM, RMC Parametry techniczne: Gabaryty jak na rysunku. Dobór zgodnie z poniższą tabelą. Uwagi: Zacisk TOGA 5 umożliwia podłączenie bednarki oraz ograniczników nn na wysięgniku z blachy stalowej ocynkowanej ogniowo. M 54 OZT TOGA 5** zalecana osłona przeciw ingerencji zwierząt Zacisk TOGA 5 z przekładką Przekładka do zacisków TOGA 5 i TOGA 6 Nr katalogowy KTM Typ Oznaczenia przewodów: RE - żyły okrągłe jednodrutowe, SE - żyły sektorowe jednodrutowe SM - żyły sektorowe wielodrutowe, RMC - żyły okrągłe wielodrutowe, zagęszczone * Wyrób opatentowany ** Własności techniczne i typoszereg rozmiarowy na stronie 5 katalogu 9 Gwint Przyłączeniowy I max [A] Moc transformatora BK TOGA-5/M1 M 1 50 do 160 kva BK TOGA-5/M16 M do 00 kva BK TOGA-5/M0 M do 50 kva/400 BK TOGA-6/M30x M 30 x 1000 do 630 kva BK TOGA-5/M0 z przekładką M kva BK TOGA-6/M30x z przekładką M 30 x 1000 do 630 kva

10 1.1.6 ZACISKI TRANSFORMATOROWE TYPU TOGA 7 Przyłączalność: x 30 do 150 mm RE, RM, SM, RMC Parametry techniczne: Gabaryty jak na rysunku. I max - 630A Moc transformatora: - dla gwintu mocującego M1 - do 160 kva, - dla gwintu mocującego M16 - do 00 kva, - dla gwintu mocującego M kva. Uwagi: Zacisk TOGA 7 umożliwia podłączenie bednarki oraz ograniczników nn na wysięgniku z blachy stalowej ocynkowanej ogniowo. Korpus - odkuwka mosiężna ocynowana Śruby dociskowe - stal nierdzewna Przeznaczenie: Realizacja pionowego odejścia z przepustów niskiego napięcia elektroenergetycznych transformatorów rozdzielczych dla typu TOGA 7 dla gwintów w zakresie od M1 do M0. Zaciski wyposażone są w zamek cierno sprężysty do mocowania na trzpieniu na transformatorze ZACISKI TRANSFORMATOROWE TYPU TOGA 8 Przyłączalność: 4 x 70 do 300 mm RE, RM, SM, RMC Parametry techniczne: Gabaryty jak na rysunku. I max - 000A Moc transformatora: - dla gwintu mocującego M 33x - do 1000 kva - dla gwintu mocującego M 4x3 - do 1000 kva - dla gwintu mocującego M 48x3 - do 1000 kva Korpus - odkuwka mosiężna ocynowana Śruby dociskowe - stal nierdzewna Przeznaczenie: Uniwersalna realizacja pionowego odejścia czterema przewodami głównymi z przepustów dolnego napięcia elektroenergetycznych transformatorów rozdzielczych z gwintem (M33x, M4x3, M48x3). Zaciski mocowane są na przepuście za pomocą zamka cierno - sprężystego. Oznaczenia przewodów: RE - żyły okrągłe jednodrutowe, SE - żyły sektorowe jednodrutowe, SM - żyły sektorowe wielodrutowe, RMC - żyły okrągłe wielodrutowe, zagęszczone 10

11 1. ZACISKI TRANSFORMATOROWE KUTE DO POŁĄCZEŃ SZYNOWYCH TYPU MK 1..1 ZACISK TRANSFORMATOROWY KUTY DO POŁĄCZEŃ SZYNOWYCH TYPU MK 1 Przeznaczenie: Realizacja podłączeń przewodów szynowych o szerokości do 40 mm po stronie niskiego napięcia stacji transformatorowych. Korpus - odkuwka mosiężna ocynowana Przyłączalność: Zacisk nakręcany na sworznie przyłączeniowe transformatora (M1 i M16), zaciskany i blokowany jedną śrubą M8. Zaciski wykonywane są dla: lm1 - prąd znamionowy I=50A dla mocy transformatora do 160 kva lm16 - prąd znamionowy I=400A dla mocy transformatora do 00 kva 44 8 ~ OZ MK 1* zalecana osłona przeciw ingerencji zwierząt M Nr katalogowy KTM Typ Gwint Przyłączeniowy I max [A] Moc transformatora BK MK 1/1 M 1 50 do 160 kva BK MK 1/16 M do 00 kva * Własności techniczne i typoszereg rozmiarowy na stronie 6 katalogu 11

12 1.. ZACISK TRANSFORMATOROWY KUTY DO POŁĄCZEŃ SZYNOWYCH TYPU MK 1A Przeznaczenie: Realizacja podłączeń przewodów szynowych o szerokości do 40 mm po stronie niskiego napięcia stacji transformatorowych. Korpus - odkuwka mosiężna z możliwością ocynowania. Śruba dociskowa - stal nierdzewna A. Przyłączalność: Zacisk nakręcany na sworznie przyłączeniowe transformatora (M1, M16 i M0), zaciskany i blokowany jedną śrubą M8. Zaciski wykonywane są dla: lm1 - prąd znamionowy I=50A dla mocy transformatora do 160 kva lm16 - prąd znamionowy I=400A dla mocy transformatora do 00 kva lm0 - prąd znamionowy I=630A dla mocy transformatora do 400 kva 44 8 ok M Nr katalogowy KTM Typ Gwint Przyłączeniowy I max [A] Moc transformatora BK MK 1A/1 M 1 50 do 160 kva BK MK 1A/16 M do 00 kva BK MK 1A/0 M do 50/400 kva 1

13 1..3 ZACISK TRANSFORMATOROWY KUTY DO POŁĄCZEŃ SZYNOWYCH TYPU MK 1B Przeznaczenie: Realizacja podłączeń przewodów szynowych o szerokości do 40 mm po stronie niskiego napięcia stacji transformatorowych. Korpus - odkuwka mosiężna z możliwością ocynowania. Śruba dociskowa - stal nierdzewna A. Przyłączalność: Zacisk nakręcany na sworznie przyłączeniowe transformatora (M1, M16 i M0), zaciskany i blokowany jedną śrubą M10. Zaciski wykonywane są dla: lm1 - prąd znamionowy I=50A dla mocy transformatora do 160 kva lm16 - prąd znamionowy I=400A dla mocy transformatora do 00 kva lm0 - prąd znamionowy I=630A dla mocy transformatora do 400 kva 8 54 M Nr katalogowy KTM Typ Gwint Przyłączeniowy I max [A] Moc transformatora BK MK 1B/1 M 1 50 do 160 kva BK MK 1B/16 M do 00 kva BK MK 1B/0 M do 50/400 kva 13

14 1..4 ZACISK TRANSFORMATOROWY KUTY DO POŁĄCZEŃ SZYNOWYCH TYPU MK 1s Przeznaczenie: Realizacja podłączeń przewodów szynowych o szerokości do 40 mm po stronie niskiego napięcia stacji transformatorowych. Mosiądz kuty. Wyrób dostępny w wersji surowej lub ocynowanej. Przyłączalność: Zacisk nakręcany na sworznie przyłączeniowe transformatora (M1 do M0), zaciskany i blokowany jedną śrubą M8. Zaciski wykonywane są dla: lm1 - prąd znamionowy I=50A dla mocy transformatora do 160 kva lm16 - prąd znamionowy I=400A dla mocy transformatora do 00 kva lm0 - prąd znamionowy I=630A dla mocy transformatora do 400 kva Nr katalogowy KTM Typ Gwint Przyłączeniowy I max [A] Moc transformatora BK MK 1s/1 M kva BK MK 1s/16 M kva BK MK 1s/0 M kva 14

15 1..5 ZACISK TRANSFORMATOROWY KUTY DO POŁĄCZEŃ SZYNOWYCH TYPU MK Przeznaczenie: Realizacja podłączeń przewodów szynowych o szerokości do 60 mm po stronie niskiego napięcia stacji transformatorowych. Korpus - odkuwka mosiężna ocynowana Śruba dociskowa - stal nierdzewna. Przyłączalność: Zacisk nakręcany na sworznie przyłączeniowe transformatora (M1, M16 i M0), zaciskany i blokowany dwoma śrubami M8. Zaciski wykonywane są dla: lm1 - prąd znamionowy I=50A dla mocy transformatora do 160 kva lm16 - prąd znamionowy I=400A dla mocy transformatora do 00 kva lm0 - prąd znamionowy I=630A dla mocy transformatora do 400 kva Odwiercenie zacisku zgodne z DIN OZ MK zalecana osłona przeciw ingerencji zwierząt (typoszereg rozmiarowy na stronie 6 katalogu) 10 ~ M Odwiercenie zacisku zgodne z BN-76/ Nr katalogowy KTM Typ 15 Gwint Przyłączeniowy I max [A] Moc transformatora BK MK /1 M 1 50 do 160 kva BK MK /16 M do 00 kva BK MK /0 M do 50/400 kva

16 1..6 ZACISK TRANSFORMATOROWY KUTY DO POŁĄCZEŃ SZYNOWYCH TYPU MK s Przeznaczenie: Realizacja podłączeń przewodów szynowych o szerokości do 60 mm po stronie niskiego napięcia stacji transformatorowych. Mosiądz kuty. Wyrób dostępny w wersji surowej lub ocynowanej. Przyłączalność: Zacisk nakręcany na sworznie przyłączeniowe transformatora (M1 do M0), zaciskany i blokowany jedną śrubą M8. Zaciski wykonywane są dla: lm1 - prąd znamionowy I=50A dla mocy transformatora do 160 kva lm16 - prąd znamionowy I=400A dla mocy transformatora do 00 kva lm0 - prąd znamionowy I=630A dla mocy transformatora do 400 kva Nr katalogowy KTM Typ Gwint Przyłączeniowy I max [A] Moc transformatora BK 63/ MK s/1 M kva BK 63/ MK s/16 M kva BK 63/ MK s/0 M kva 16

17 1..7 ZACISK TRANSFORMATOROWY KUTY DO POŁĄCZEŃ SZYNOWYCH TYPU MK 3 Przeznaczenie: Realizacja podłączeń przewodów szynowych o szerokości do 60 mm po stronie niskiego napięcia stacji transformatorowych. Korpus - odkuwka mosiężna ocynowana Śruby dociskowe - stal nierdzewna. Przyłączalność: Zacisk nakręcany na sworznie przyłączeniowe transformatora (M1, M16, M0 i M30x), zaciskany i blokowany dwoma śrubami M8. Zaciski wykonywane są dla: lm0 - prąd znamionowy I=630A dla mocy transformatora do 400 kva lm30x - prąd znamionowy I=1000A dla mocy transformatora do 630 kva Odwiercenie zacisku zgodne z DIN OZ MK 3 zalecana osłona przeciw ingerencji zwierząt (typoszereg rozmiarowy na stronie 6 katalogu) 6 10 ~ Odwiercenie zacisku zgodne z BN-76/ Nr katalogowy KTM Typ M 17 Gwint Przyłączeniowy I max [A] Moc transformatora BK MK 3/1 M kva BK MK 3/16 M kva BK MK 3/0 M kva BK MK 3/30x M 30 x kva

18 1..8 ZACISK TRANSFORMATOROWY KUTY DO POŁĄCZEŃ SZYNOWYCH TYPU MK 4 Przeznaczenie: Realizacja podłączeń przewodów szynowych o szerokości do 60 mm po stronie niskiego napięcia stacji transformatorowych. Korpus - odkuwka mosiężna ocynowana Śruby dociskowe - stal nierdzewna. Przyłączalność: Zacisk nakręcany na sworznie przyłączeniowe transformatora (M1, M16 i M0), zaciskany i blokowany jedną śrubą M8. Zaciski wykonywane są dla: lm1 - prąd znamionowy I=50A dla mocy transformatora do 160 kva lm16 - prąd znamionowy I=400A dla mocy transformatora do 00 kva lm0 - prąd znamionowy I=630A dla mocy transformatora do kVA M 60 3 Możliwość połączenia szyn pod kątem 5 Nr katalogowy KTM Typ Gwint Przyłączeniowy I max [A] Moc transformatora BK MK 4/1 M 1 50 do 160 kva BK MK4/16 M do 00 kva BK MK 4/0 M do 50/400 kva 18

19 1..9 ZACISK TRANSFORMATOROWY KUTY DO POŁĄCZEŃ SZYNOWYCH TYPU MK 5 Przeznaczenie: Realizacja podłączeń przewodów szynowych o szerokości do 100 mm po stronie niskiego napięcia stacji transformatorowych. Korpus - odkuwka mosiężna ocynowana Śruby dociskowe - stal nierdzewna. Przyłączalność:: Zacisk nakręcany na sworznie przyłączeniowe transformatora (M0 i M30x), zaciskany i blokowany dwoma śrubami M10. Zaciski wykonywane są dla: lm0 - prąd znamionowy I=630A dla mocy transformatora do 400 kva lm30x - prąd znamionowy I=1000A dla mocy transformatora do 630 kva ~17 M Nr katalogowy KTM Typ Gwint Przyłączeniowy I max [A] Moc transformatora BK MK 5/30x M 30x kva BK MK 5/0 M kva 19

20 1.3 ZACISKI ZGU OP I ZGU Mosiądz galwanizowany cyną. Śruby dociskowe - stal nierdzewna. Zastosowanie: Wersja ZGU - podłączenie napięcia górnego uzwojenia transformatora rozdzielczego SN/nN. Wersja ZGU OP - podłączenie napięcia górnego uzwojenia transformatora rozdzielczego SN/nN z jednoczesnym montażem ograniczników SN na trzpieniu przepustu izolatora. Zalety: ldoskonałe własności elektryczne, lzwarta konstrukcja, lmożliwość obsługi za pomocą jednego klucza, lmożliwość realizacji podłączenia napięcia górnego uzwojenia transformatora rozdzielczego SN/nN bez zastosowania dodatkowychelementów jak np. końcówek kablowych, lw wersji ZGU OP - możliwość zamontowania ogranicznika przepięć SN bezpośrednio na trzpieniu izolatora, lzastosowanie zamka cierno-sprężystego umożliwia precyzyjne i pewne nakręcenie zacisku na trzpieniu przepustu w pozycji luźnej po czym unieruchomienie za pomocą śrub dociskowych co eliminuje możliwość powstania jakichkolwiek sił skręcających przekazanych przez trzpień na wewnętrzne elementy transformatora rozdzielczego, lłatwość montażu. M1 6kt6 UWAGA! Do zacisków oferujemy komplet osłon umożliwiający ich wyizolowanie, a tym samym zabezpieczenie przed uszkodzeniami wynikającymi z ingerencji ptaków i innych zwierząt. O35 M8 6kt6 1,5 4 OZ ZGU OP* zalecana osłona przeciw ingerencji zwierząt 70mm M1 6kt6 O35 M1 M1 ZGU M1 M8 6kt ZGU OP M1 OZ ZGU* zalecana osłona przeciw ingerencji zwierząt Nr katalogowy KTM Typ Gwint Przyłączeniowy BK ZGU M 1 BK ZGU OP M 1 * Typoszereg rozmiarowy na stronie 7 Przekrój przewodu Gwint mocowania ogranicznika 70 mm - 70 mm M 1 0

21 1.4 ZACISKI ZIP 40/95 Śruba M8x0 Śruba M1x1,5 Zacisk ZIP 40/95 Ø40 Mosiądz galwanizowany cyną Ø30 Osłona OZ ZIP ~Ø110 ~Ø70 ~Ø30 ~Ø15 ~10 Zastosowanie: lpodłączenie przewodów o przekroju do 70 mm² do trzpieni izolatorów przepustowych o gwintach M1 do M0. Zalety: ldoskonałe własności elektryczne, lzwarta konstrukcja, lmożliwość obsługi za pomocą 1 klucza, lmożliwość realizacji przewodów do trzpienia izolatora przepustowego bez zastosowania dodatkowych elementów jak np. końcówek kablowych, lzastosowanie zamka cierno-sprężystego umożliwia precyzyjne i pewne nakręcenie zacisku na trzpieniu przepustu w pozycji luźnej po czym unieruchomienie za pomocą śrub dociskowych co eliminuje możliwość powstania jakichkolwiek sił skręcających przekazanych przez trzpień na wewnętrzne elementy instalacji, lłatwość montażu. UWAGA! Do zacisków oferujemy komplet osłon umożliwiający ich wyizolowanie, a tym samym zabezpieczenie przed uszkodzeniami wynikającymi z ingerencji ptaków i innych zwierząt. Nr katalogowy KTM Typ Gwint Przyłączeniowy BK ZIP 40/95 M1 - M0 BK OZ ZIP M1 - M0 Przekrój przewodu Średnica zewnętrzna izolatora 70 mm - 70 mm 95 mm 1

22

23 . OSŁONY IZOLACYJNE 3

24 4

25 .1 OSŁONY ZACISKÓW NISKIEGO NAPIĘCIA TYP OZT Budowa: warstwy PVC o łącznej grubości 3-6 mm nałożone metodą żelowania plastizoli. Wierzchnia warstwa - czarna (odporna na UV). Warstwa wewnętrzna - czerwona (sygnalizacyjna). Kształt - zależny od zastosowanych zacisków (jak na rysunkach). Zastosowanie: Ochrona zacisków transformatorowych niskiego napięcia przed skutkami zwarć wywołanymi ingerencją zwierząt, realizowane przez pełne osłonięcie elementów pod napięciem. Mocowanie za pomocą śrub PE. Zasady doboru: 1. Zależnie od rodzaju stosowanego zacisku,. Zależnie od średnicy zewnętrznej izolatora przepustu transformatorowego niskiego napięcia: Ø50, Ø70, Ø90. Własności techniczne: Odporność na przebicie: 7000 V/mm Odporność właściwa skrośna dla temp.: 0 C - 3x10 W cm 70 C - 3x10 W cm Wytrzymałość na rozciąganie: >10MPa Wydłużenie: 3% przy zakresie temp. ujemnych dla badań wg PN-73/E-900. Uwaga: Każdą z oferowanych osłon posiadamy w ofercie w wersji przebadanej na przebicie elektryczne oznaczone dodaną do nazwy literą B. Nr katalogowy KTM Typ osłony Typ osłanianego zacisku 5 Przykład zamówienia: OZT - 4 Ø70 B badane na przebicie średnica izolatora przepustu transformatorowego rodzaj zacisku typ osłony Gwint przepustu Średnica zewnętrzna izolatora BK OZT - 1/50 TOGA 1 M 1 lub M 16 50mm BK OZT - 1/50 B TOGA 1 M 1 lub M 16 50mm BK OZT - 1/70 TOGA 1 M 16 lub M 0 70mm BK OZT - 1/70 B TOGA 1 M 16 lub M 0 70mm BK OZT - 1/90 TOGA 1 M 30 x 90mm BK OZT - 1/90 B TOGA 1 M 30 x 90mm BK OZT - /50 TOGA M 1 lub M 16 50mm BK OZT - /50 B TOGA M 1 lub M 16 50mm BK OZT - /70 TOGA M 16 lub M 0 70mm BK OZT - /70 B TOGA M 16 lub M 0 70mm BK OZT - 3/50 TOGA 3 M 1 lub M 16 50mm BK OZT - 3/50 B TOGA 3 M 1 lub M 16 50mm BK OZT - 3/70 TOGA 3 M 16 lub M 0 70mm BK OZT - 3/70 B TOGA 3 M 16 lub M 0 70mm BK OZT - 3/90 TOGA 3 M 30 x 90mm BK OZT - 3/90 B TOGA 3 M 30 x 90mm BK OZT - 4/50 TOGA 4 M 1 lub M 16 50mm BK OZT - 4/50 B TOGA 4 M 1 lub M 16 50mm BK OZT - 4/70 TOGA 4 M 30 x 70mm BK OZT - 4/70 B TOGA 4 M 30 x 70mm BK OZT - 5/50 TOGA 5 M 1 lub M 16 50mm BK OZT - 5/50 B TOGA 5 M 1 lub M 16 50mm BK OZT - 5/70 TOGA 5 M 16 lub M 0 70mm BK OZT - 5/70 B TOGA 5 M 16 lub M 0 70mm BK OZT - 6/70 TOGA 6 M 16 lub M 0 70mm BK OZT - 6/70 B TOGA 6 M 16 lub M 0 70mm BK OZT - 6/90 TOGA 6 M 30 x 90mm BK OZT - 5/50 z przekładką TOGA 5 M 16 lub M 0 50mm BK OZT - 5/70 z przekładką TOGA 5 M 16 lub M 0 70mm BK OZT - 6/90 B TOGA 6 M 30 x 90mm BK OZT - 8/90 TOGA 8 M 33 x do M 48x3 90mm

26 . OSŁONY ZACISKÓW NISKIEGO NAPIĘCIA TYP OZ MK Budowa: warstwy PVC o łącznej grubości 3-6 mm nałożone metodą żelowania plastizoli. Wierzchnia warstwa - czarna (odporna na UV). Warstwa wewnętrzna - czerwona (sygnalizacyjna). Kształt - zależny od zastosowanych zacisków (jak na rysunkach). Własności techniczne: Odporność na przebicie: 7000 V/mm Odporność właściwa skrośna dla temp.: 0 C - 3x10 W cm 70 C - 3x10 W cm Wytrzymałość na rozciąganie: >10MPa Wydłużenie: 3% przy zakresie temp. ujemnych dla badań wg PN-73/E-900. Zastosowanie: Ochrona zacisków transformatorowych niskiego napięcia przed skutkami zwarć wywołanymi ingerencją zwierząt, realizowane przez pełne osłonięcie elementów pod napięciem. Mocowanie za pomocą śrub PE. Zasady doboru: 1. Zależnie od rodzaju stosowanego zacisku,. Zależnie od średnicy zewnętrznej izolatora przepustu transformatorowego niskiego napięcia: Ø50, Ø70, Ø90. Uwaga: Każdą z oferowanych osłon posiadamy w ofercie w wersji przebadanej na przebicie elektryczne oznaczone dodaną do nazwy literą B. Przykład zamówienia: OZ - 4 Ø70 B badane na przebicie średnica izolatora przepustu transformatorowego rodzaj zacisku typ osłony Nr katalogowy KTM Typ osłony Typ osłanianego zacisku Gwint przepustu Średnica zewnętrzna izolatora przepustowego BK OZ MK 1/50 MK 1/50 M 1 lub M 16 50mm BK OZ MK /50 MK /50 M 1 lub M 16 50mm BK OZ MK /70 MK /70 M 1 lub M 16 70mm BK OZ MK 3/90 MK 3/90 M 30x 90mm BK OZ MK 5/90 MK 5/90 M 30x 90mm 6

27 .3 OSŁONY TYPU OZ ZGU OP i OZ ZGU Rys. 1 OZ ZGU OP - BK 7008 Rys. OZ ZGU - BK 7007 Budowa : warstwy PCV wierzchnia warstwa czarna odporna na oddziaływania środowiskowe ( promieniowanie UV, zmiany temperatury, wilgoć) warstwa wewnętrzna czerwona sygnalizacyjna. Własności techniczne: Odporność na przebicie 7000 V/mm Odporność właściwa skrośna dla temp 11 0 ºC 3x10 Ωcm 8 dla 70 ºC 3x10 Ωcm wytrzymałość na rozciąganie ponad 10 MPa wydłużenia 3% w zakresie temp ujemnych wg PN 73/E900. Zastosowanie: Ochrona zacisków śrubowych średniego napięcia przed zwarciami wywołanymi ingerencją ptaków i innych zwierząt: Rys.1 dla połączeń w wersji uzbrojenia z ogranicznikami przepięć SN montowanymi bezpośrednio na trzpieniu przepustu transformatora; BK 7008 Rys. - dla wersji uzbrojenia z ogranicznikami przepięć montowanymi na kadzi transformatora lub w innym niż pkt. 1 położeniu; BK 7007 Nr katalogowy KTM Typ BK OZ ZGU BK OZ ZGU OP Max przekrój przewodu Gwint przepustu 70 mm M1 70 mm M1 7

28 .4 OSŁONA OGRANICZNIKA PRZEPIĘĆ ŚREDNIEGO NAPIĘCIA (SBK) TYPU OSOP Budowa: Materiał jak w osłonach zacisków transformatorowych. Własności techniczne: Analogicznie jak w osłonach zacisków transformatorowych. Zastosowanie: Ochrona zacisku prądowego ograniczników przepięć średniego napięcia przed skutkami zwarć wywołanych ingerencją zwierząt (preferowane ograniczniki typu SBK produkcji firmy TRIDELTA). Mocowanie za pomocą śrub PE. Nr katalogowy KTM Typ osłony osłona OSOP BK OSOP.5 OSŁONA IZOLATORA PRZECIW PTAKOM TYP OIP-, OIP-3 I OSŁONA ISKIERNIKA TYPU OIN Budowa: Wykonana z tworzywa termoplastycznego, samogasnącego, odpornego na promieniowanie UV i czynniki środowiskowe. Kształt dolnej części zapewnia dokładne osadzenie na kloszu izolatora. Opaska mocująca umieszczona poniżej linii mocowania na kloszu. Nad linią mocowania znajduje się przetłoczenie zapewniające zamontowanie urządzenia tylko w położeniu właściwym tj. na pierwszym górnym kloszu izolatora. Zapobiega to błędom montażowym i skróceniu drogi upływu. W ściankach 4 rozcięcia wykonane w płaszczyznach prostopadłych umożliwiające odejście przewodów. Wersje OIP I i OIP 3I wyposażona dodatkowo w osłonę górnej części iskiernika typu OIN. Zastosowanie: Ochrona połączeń elektrycznych izolatorów przepustowych średniego napięcia transformatorów rozdzielczych przed możliwością zwarcia przez ptaki i przedostania się ciał obcych. Dane techniczne: Zakres średnicy zewn. izolatorów: loip - 10 do 170 mm loip 3 - powyżej 170 mm loin - osłona uniwersalna - dostosowane do wszystkich typów stosowanych iskierników i obydwu typów osłon. Wysokość całkowita: 60 mm. Zakres temp. stosowania: -40 C do +70 C. osłona OIP Zalety: lwykonane z materiału o własnościach samogasnących, lpewne osadzenie urządzenia na izolatorze, lprosty montaż, lzabezpieczenie przed niewłaściwym sposobem montażu, lzwarta konstrukcja, lodporność na warunki zewnętrzne, lwysoka wytrzymałość mechaniczna. Uwaga! Stosując osłonę przeciw ptakom należy bezwzględnie poprawić ochronę przepięciową stosując nowoczesne ograniczniki przepięć oraz zoptymalizować tą ochronę pod kątem miejsca montażu. Przy prawidłowej ochronnej przepięciowej można bez ryzyka zdemontować iskiernik na izolatorach przepustowych. Stosując osłony przeciw ptakom bez poprawy ochrony przepięciowej istnieje możliwość przeskoku iskry elektrycznej i zapalenia się osłon co skutkuje zniszczeniem izolatora przepustowego. 8 osłona OIN Nr katalogowy KTM Typ Przeznaczenie Średnica zewnętrzna izolatora BK OIP Osłona izolatorów SN BK OIP 3 Osłona izolatorów SN Powyżej 170 BK OIN Osłona iskiernika -

29 3. WSPORNIKI I WYPOSAŻENIE DODATKOWE 9

30 30

31 3.1 WSPORNIK OGRANICZNIKA NISKIEGO NAPIĘCIA TYPU UM/BOP/TOGA 1-4 Rura pokryta izolacyjną warstwą PVC. Zastosowanie: Sztywne zamocowanie ograniczników nn w otworach pomocniczych zacisków typu TOGA z wysunięciem ich poza obrys transformatora. Zalety: lmożliwość mocowania ograniczników nn bez dodatkowych konstrukcji wsporczych bezpośrednio na zacisku nn, lwysunięcie ogranicznika poza obrys transformatora co zapobiega perforacji kadzi w przypadku uszkodzenia ogranicznika przez opadające elementy pod napięciem, lpełne wyizolowanie elementu mocującego zapobiegające zwarciu doziemnym powstającym w wyniku ingerencji zwierząt, lodporność izolacji na UV i zmiany temperatury. Ogranicznik nn Wysięgnik UM/BOP/TOGA 1-4 Zacisk TOGA Stal ocynkowana ogniowo. Zastosowanie: Sztywne zamocowanie ogranicznika przepięć średniego napięcia bezpośrednio na kadzi transformatora. Nr katalogowy: Nr katalogowy KTM Typ osłony BK UM/BOP/TOGA ZAMOCOWANIE OGRANICZNIKA PRZEPIĘĆ ŚREDNIEGO NAPIĘCIA TYP UM/SBK 31

32 3.3 UCHWYT DO MOCOWANIA OGRANICZNIKA BOP-R NA ZACISKU TOGA 5 TYP UM/BOP/TOGA 5 Zastosowanie: Uchwyt do mocowania ogranicznika przepięć służy do podłączania ogranicznika typu BOP-R do zacisku TOGA 5. Budowa: Część uchwytu wystająca z osłony TOGI pokryta jest powłoką PCV zapewniającą izolację. Korpus wykonany jest z płaskownika stalowego i ocynkowany ogniowo. Nr katalogowy: WSPORNIK KONDENSATORA TYPU UM/K Stal ocynkowana ogniowo. Zastosowanie: Sztywne zamocowanie kondensatora biegu jałowego do kadzi transformatora. Nr katalogowy:

33 3.5 PODKŁADKI WIBROIZOLUJĄCE POD TRANSFORMATOR Wibroizolatory to elementy sprężyste gumowometalowe służące do tłumienia drgań w zakresie wartości charakterystycznych dla składu mieszanki tłumiącej. Ich zadaniem jest likwidacja hałasu będącego skutkiem drgań mechanicznych powstających w trakcie pracy transformatora. Zapewniają one doskonałe tłumienie drgań w zakresie wartości charakterystycznych dla pracującego transformatora, a co za tym idzie znaczne ograniczenie poziomu hałasu WIBROIZOLATOR TYPU WOT Budowa: Część mocująca wibroizolatora jest zbudowana ze współpracującej z elementem tłumiącym stopy zakończonej cylindrem w którym znajduje się nagwintowana wewnątrz tuleja, z wkręconą przelotowo śrubą. Stanowią one jednocześnie: element oporowy (transformator jest wsparty natulei, która przez śrubę przenosi oddziaływania mechaniczne na stopę)i układ poziomujący (wkręcanie śruby powoduje ruch tulei w osi pionowej wibroizolatora co z kolei umożliwia precyzyjne wypoziomowanie urządzenia). Wszystkie elementy metalowe wibroizolatora są ocynkowane ogniowo. Nr katalogowy KTM Typ D h (wysięg tulei) H BK WOT 138 hmin 155 hmax 170 Obciążenie nominalne [kn] Sztywność w kierunku kn/m 33

34 3.5. WIBROIZOLATOR TYPU WPK Budowa: Korpus aluminiowy, wkładka tłumiąca wykonana z materiału o wysokich własnościach tłumiących. Zastosowanie: Posadawianie transformatorów wózkowych. Sposób montażu: Wibroizolatory ustawia się na podłożu tak by poprzeczne osie symetrii urządzenia pokryły się z osiami obrotu kół transformatora czyli w odległościach zgodnych z rozstawem kół, a następnie umieszczamy na nich transformator poprzez uniesienie go za pomocą podnośników lub wtaczając go z użyciem klinów najazdowych. Zalecane jest zamocowanie wibroizolatora do podłoża za pomocą śrub. Zasady doboru: 1. Średnica kół transformatora - do 10 mm - WPK 1, - powyżej 10 mm - WPK. Obciążenie nominalne na 1 podporę (do 9 kn oraz 9-1 kn). Przykład zamówienia: WPK-1/1 wibroizolator podkołowy typ 1, czyli średnica kół do 10 mm Z wkładką o obciążeniu nominalnym do 1 kn. Dane techniczne wibroizolatorów typu WPK 1 i Obciążenie nominalne 1 kn Sztywność w kierunku pionowym 1000 kn Zakres temperatur dla nominalnych własności mechanicznych -0 C 160 C Obciążenie nominalne 9 kn Sztywność w kierunku pionowym 800 kn Zakres temperatur dla nominalnych własności mechanicznych -0 C 160 C Nr katalogowy KTM Typ a b c d l h R BK WPK 1/ BK WPK / BK WPK 1/ BK WPK / Obciążenie nominalne [kn]
