Produkty Średniego Napięcia Typ KON-24 Przekładnik prądowy napowietrzny

Transkrypt

1 Produkty Średniego Napięcia Typ KON-24 Przekładnik prądowy napowietrzny

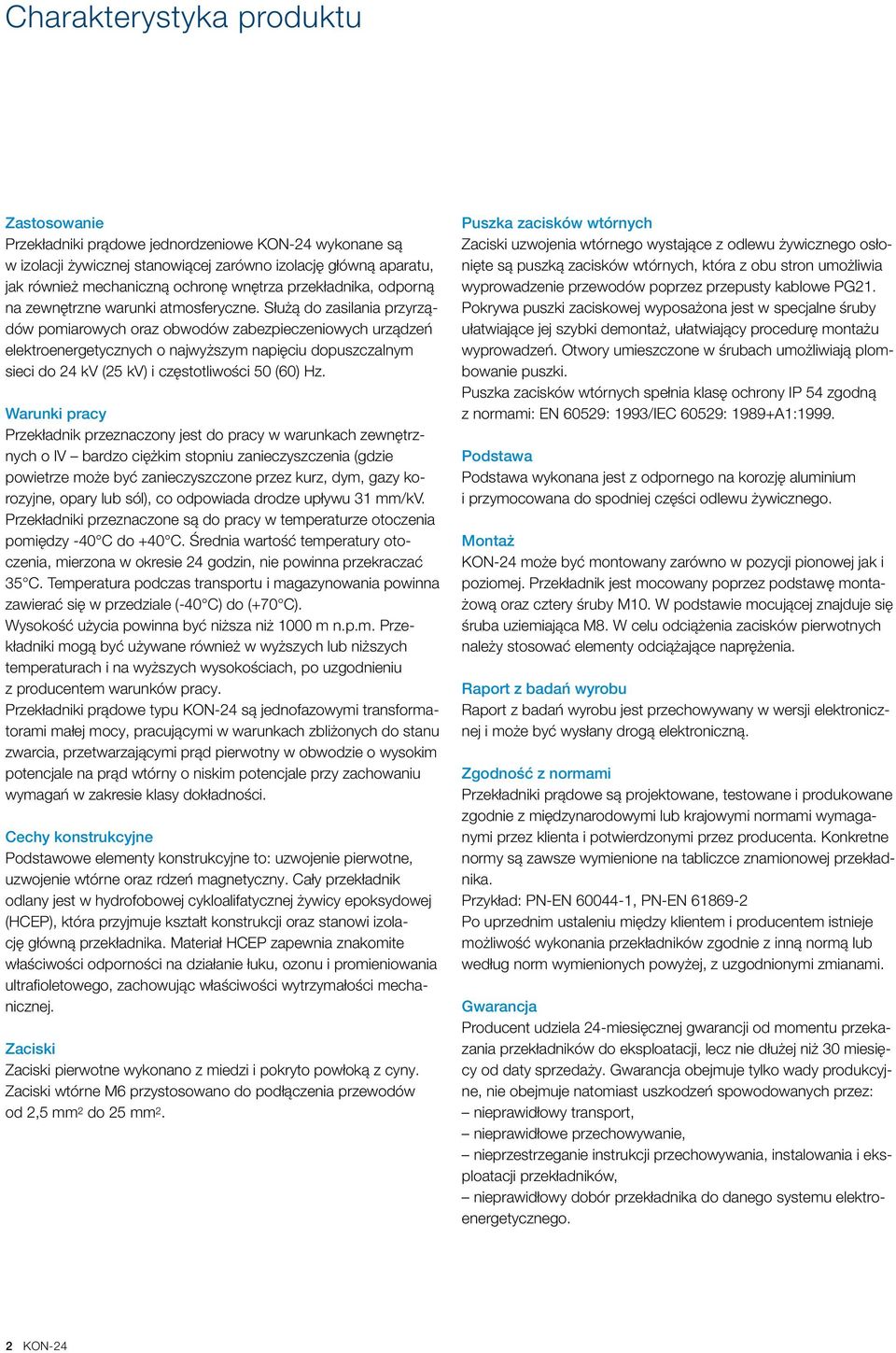

2 Charakterystyka produktu Zastosowanie Przekładniki prądowe jednordzeniowe KON-24 wykonane są w izolacji żywicznej stanowiącej zarówno izolację główną aparatu, jak również mechaniczną ochronę wnętrza przekładnika, odporną na zewnętrzne warunki atmosferyczne. Służą do zasilania przyrządów pomiarowych oraz obwodów zabezpieczeniowych urządzeń elektroenergetycznych o najwyższym napięciu dopuszczalnym sieci do 24 kv (25 kv) i częstotliwości 50 (60) Hz. Warunki pracy Przekładnik przeznaczony jest do pracy w warunkach zewnętrznych o IV bardzo ciężkim stopniu zanieczyszczenia (gdzie powietrze może być zanieczyszczone przez kurz, dym, gazy korozyjne, opary lub sól), co odpowiada drodze upływu 31 mm/kv. Przekładniki przeznaczone są do pracy w temperaturze otoczenia pomiędzy -40 C do +40 C. Średnia wartość temperatury otoczenia, mierzona w okresie 24 godzin, nie powinna przekraczać 35 C. Temperatura podczas transportu i magazynowania powinna zawierać się w przedziale (-40 C) do (+70 C). Wysokość użycia powinna być niższa niż 1000 m n.p.m. Przekładniki mogą być używane również w wyższych lub niższych temperaturach i na wyższych wysokościach, po uzgodnieniu z producentem warunków pracy. Przekładniki prądowe typu KON-24 są jednofazowymi transformatorami małej mocy, pracującymi w warunkach zbliżonych do stanu zwarcia, przetwarzającymi prąd pierwotny w obwodzie o wysokim potencjale na prąd wtórny o niskim potencjale przy zachowaniu wymagań w zakresie klasy dokładności. Cechy konstrukcyjne Podstawowe elementy konstrukcyjne to: uzwojenie pierwotne, uzwojenie wtórne oraz rdzeń magnetyczny. Cały przekładnik odlany jest w hydrofobowej cykloalifatycznej żywicy epoksydowej (HCEP), która przyjmuje kształt konstrukcji oraz stanowi izolację główną przekładnika. Materiał HCEP zapewnia znakomite właściwości odporności na działanie łuku, ozonu i promieniowania ultrafioletowego, zachowując właściwości wytrzymałości mechanicznej. Zaciski Zaciski pierwotne wykonano z miedzi i pokryto powłoką z cyny. Zaciski wtórne M6 przystosowano do podłączenia przewodów od 2,5 mm 2 do 25 mm 2. Puszka zacisków wtórnych Zaciski uzwojenia wtórnego wystające z odlewu żywicznego osłonięte są puszką zacisków wtórnych, która z obu stron umożliwia wyprowadzenie przewodów poprzez przepusty kablowe PG21. Pokrywa puszki zaciskowej wyposażona jest w specjalne śruby ułatwiające jej szybki demontaż, ułatwiający procedurę montażu wyprowadzeń. Otwory umieszczone w śrubach umożliwiają plombowanie puszki. Puszka zacisków wtórnych spełnia klasę ochrony IP 54 zgodną z normami: EN 60529: 1993/IEC 60529: 1989+A1:1999. Podstawa Podstawa wykonana jest z odpornego na korozję aluminium i przymocowana do spodniej części odlewu żywicznego. Montaż KON-24 może być montowany zarówno w pozycji pionowej jak i poziomej. Przekładnik jest mocowany poprzez podstawę montażową oraz cztery śruby M10. W podstawie mocującej znajduje się śruba uziemiająca M8. W celu odciążenia zacisków pierwotnych należy stosować elementy odciążające naprężenia. Raport z badań wyrobu Raport z badań wyrobu jest przechowywany w wersji elektronicznej i może być wysłany drogą elektroniczną. Zgodność z normami Przekładniki prądowe są projektowane, testowane i produkowane zgodnie z międzynarodowymi lub krajowymi normami wymaganymi przez klienta i potwierdzonymi przez producenta. Konkretne normy są zawsze wymienione na tabliczce znamionowej przekładnika. Przykład: PN-EN , PN-EN Po uprzednim ustaleniu między klientem i producentem istnieje możliwość wykonania przekładników zgodnie z inną normą lub według norm wymienionych powyżej, z uzgodnionymi zmianami. Gwarancja Producent udziela 24-miesięcznej gwarancji od momentu przekazania przekładników do eksploatacji, lecz nie dłużej niż 30 miesięcy od daty sprzedaży. Gwarancja obejmuje tylko wady produkcyjne, nie obejmuje natomiast uszkodzeń spowodowanych przez: nieprawidłowy transport, nieprawidłowe przechowywanie, nieprzestrzeganie instrukcji przechowywania, instalowania i eksploatacji przekładników, nieprawidłowy dobór przekładnika do danego systemu elektroenergetycznego. 2 KON-24

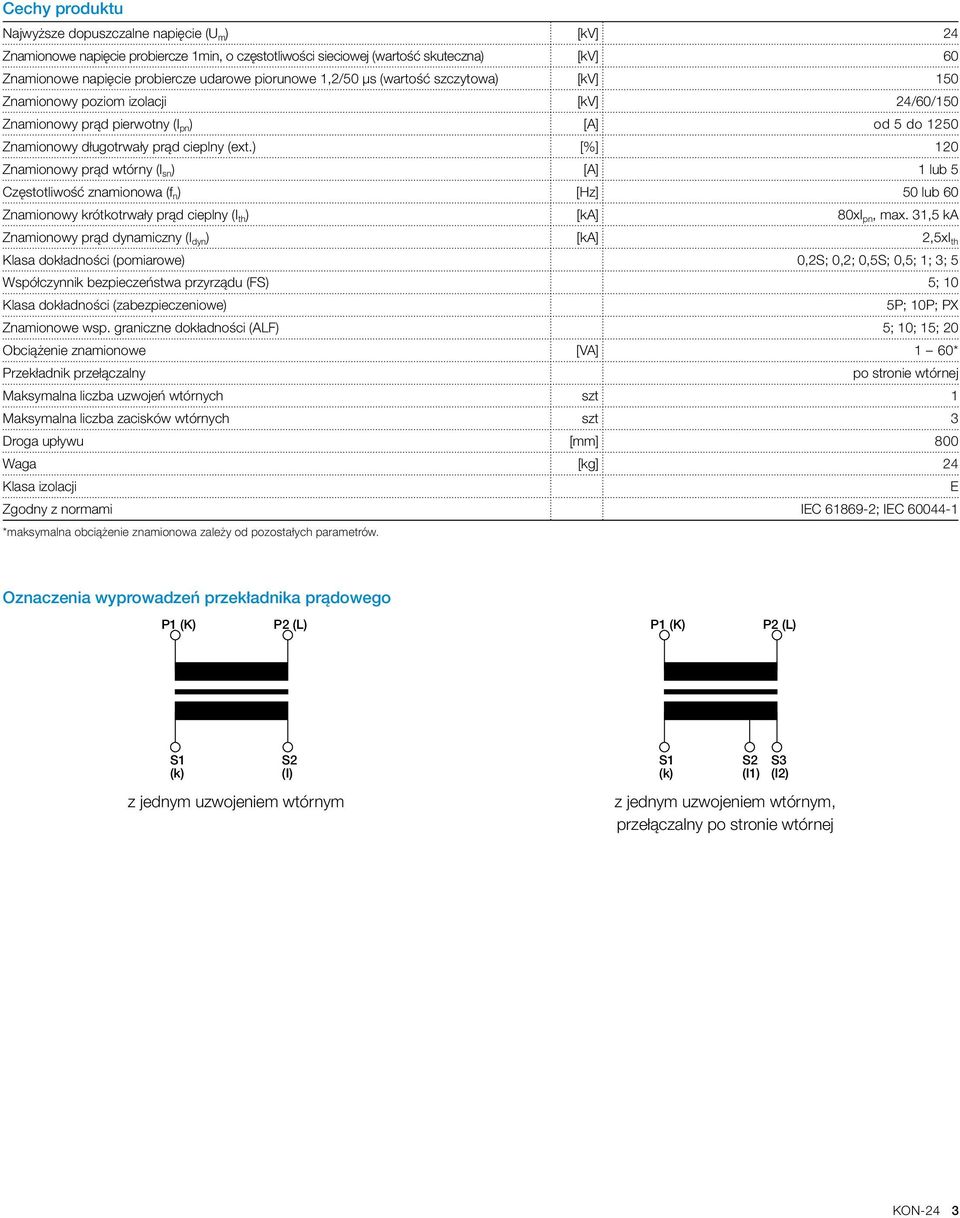

3 Cechy produktu Najwyższe dopuszczalne napięcie (U m ) [kv] 24 Znamionowe napięcie probiercze 1min, o częstotliwości sieciowej (wartość skuteczna) [kv] 60 Znamionowe napięcie probiercze udarowe piorunowe 1,2/50 μs (wartość szczytowa) [kv] 150 Znamionowy poziom izolacji [kv] 24/60/150 Znamionowy prąd pierwotny (I pn ) [A] od 5 do 1250 Znamionowy długotrwały prąd cieplny (ext.) [%] 120 Znamionowy prąd wtórny (I sn ) [A] 1 lub 5 Częstotliwość znamionowa (f n ) [Hz] 50 lub 60 Znamionowy krótkotrwały prąd cieplny (I th ) [ka] 80xI pn, max. 31,5 ka Znamionowy prąd dynamiczny (I dyn ) [ka] 2,5xI th Klasa dokładności (pomiarowe) 0,2S; 0,2; 0,5S; 0,5; 1; 3; 5 Współczynnik bezpieczeństwa przyrządu (FS) 5; 10 Klasa dokładności (zabezpieczeniowe) 5P; 10P; PX Znamionowe wsp. graniczne dokładności (ALF) 5; 10; 15; 20 Obciążenie znamionowe [VA] 1 60* Przekładnik przełączalny po stronie wtórnej Maksymalna liczba uzwojeń wtórnych szt 1 Maksymalna liczba zacisków wtórnych szt 3 Droga upływu [mm] 800 Waga [kg] 24 Klasa izolacji E Zgodny z normami IEC ; IEC *maksymalna obciążenie znamionowa zależy od pozostałych parametrów. Oznaczenia wyprowadzeń przekładnika prądowego P1 (K) P2 (L) P1 (K) P2 (L) S1 (k) S2 (I) S1 (k) S2 (I1) S3 (I2) z jednym uzwojeniem wtórnym z jednym uzwojeniem wtórnym, przełączalny po stronie wtórnej KON-24 3

4 Tabela możliwości wykonania Przekładnik zasilania urządzeń pomiarowych (50 Hz) Przekładnik zasilania urządzeń zabezpieczających (50 Hz) I pn I sn I th,1s I dyn ext. Klasa dokładności/fs Klasa dokładności 2,5 5 7, ,5 5 7, [A] [A] [ka] [ka] [%] [VA] [VA] [VA] [VA] [VA] [VA] [VA] [VA] [VA] [VA] [VA] [VA] [VA] [VA] [VA] 5 1 0,4 1, ,4 1, ,2S/10 0,2S/10 0,2S/10 0,2S/5 0,2S/5 0,2S/5 0,2S/5 0,2S/5 5P20 5P20 5P10 5P , , ,2S/10 0,2S/10 0,2S/10 0,2S/5 0,2S/5 0,2S/5 0,2S/5 0,2S/5 5P20 5P20 5P10 5P , , ,2S/10 0,2S/10 0,2S/10 0,2S/5 0,2S/5 0,2S/5 0,2S/5 0,2S/5 5P20 5P20 5P10 5P , , ,2S/10 0,2S/10 0,2S/10 0,2S/5 0,2S/5 0,2S/5 0,2S/5 0,2S/5 5P20 5P20 5P10 5P , , , , ,5 78, ,5 78, ,2S/10 0,2S/10 0,2S/10 0,2S/5 0,2S/5 0,2S/5 0,2S/5 5P20 5P20 5P20 5P10 5P ,5 78, ,5 78, ,5 78, ,5 78, ,2S/10 0,2S/10 0,2S/10 0,2S/5 0,2S/5 0,2S/5 0,2S/5 5P20 5P20 5P20 5P10 5P ,5 78, ,5 78, ,2S/10 0,2S/10 0,2S/5 0,2S/5 0,2S/5 0,2S/5 5P20 5P20 5P20 5P20 5P10 5P ,5 78, ,5 78, ,2S/10 0,2S /10 0,2S/5 0,2S/5 0,2S/10 0,2S/5 5P20 5P20 5P20 5P20 5P10 5P10 5P ,5 78, ,5 78, ,2S/10 0,2S /10 0,2S/5 0,2S/5 0,2S/10 0,2S/5 5P20 5P20 5P20 5P20 5P10 5P10 5P10 Inne parametry po uzgodnieniu z producentem. 4 KON-24

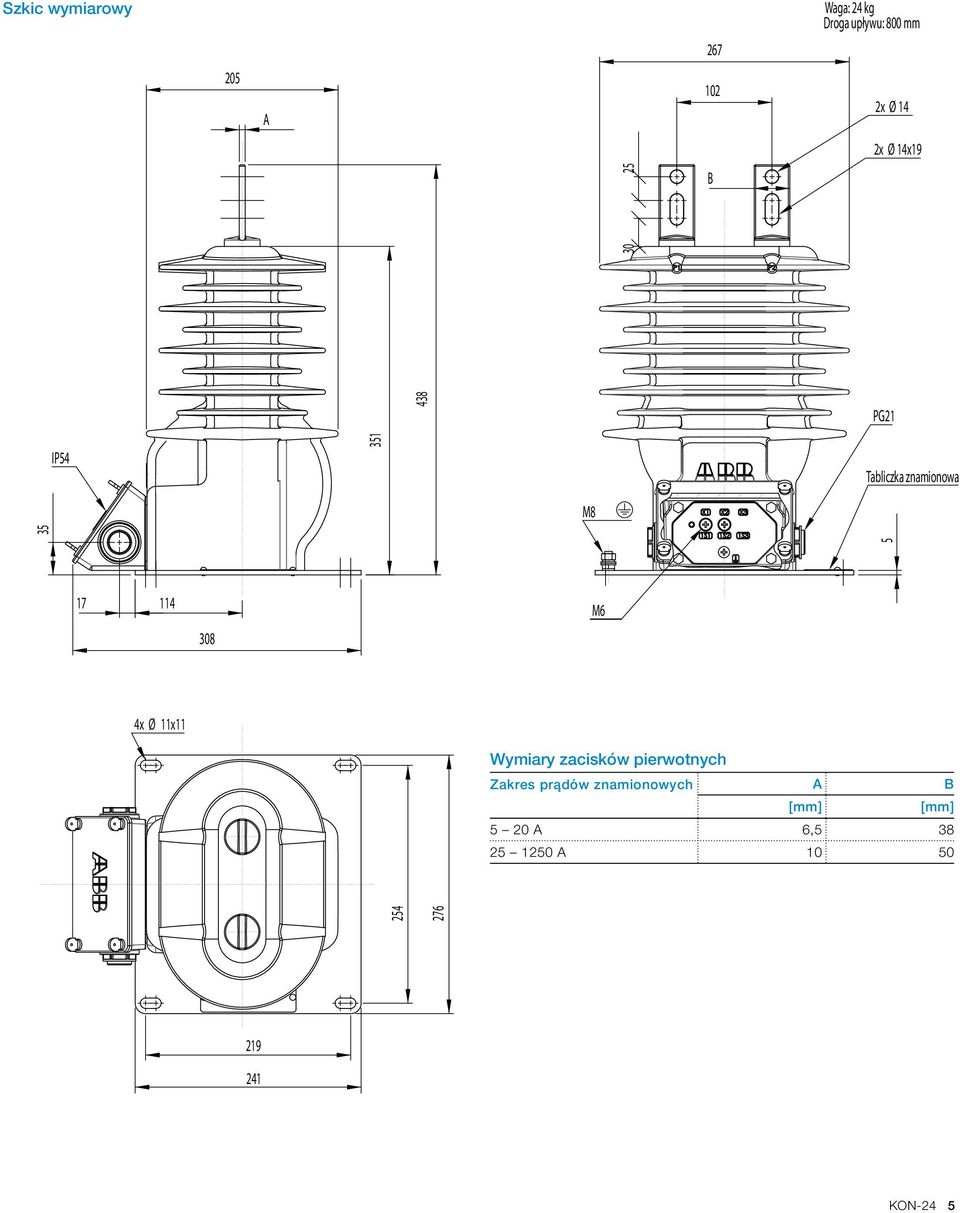

5 Szkic wymiarowy Waga: 24 kg Droga upływu: 800 mm A 102 2x Ø 14 2x Ø 14x19 25 B PG21 IP Tabliczka znamionowa M M x Ø 11x11 Wymiary zacisków pierwotnych Zakres prądów znamionowych A B [mm] [mm] 5 20 A 6, A KON-24 5
