1 Sieci rozdzielcze SN Rozdzielnice prefabrykowane Instrukcja użytkowania Rozdzielnice prefabrykowane SM6 Pola rozdzielcze SM

2

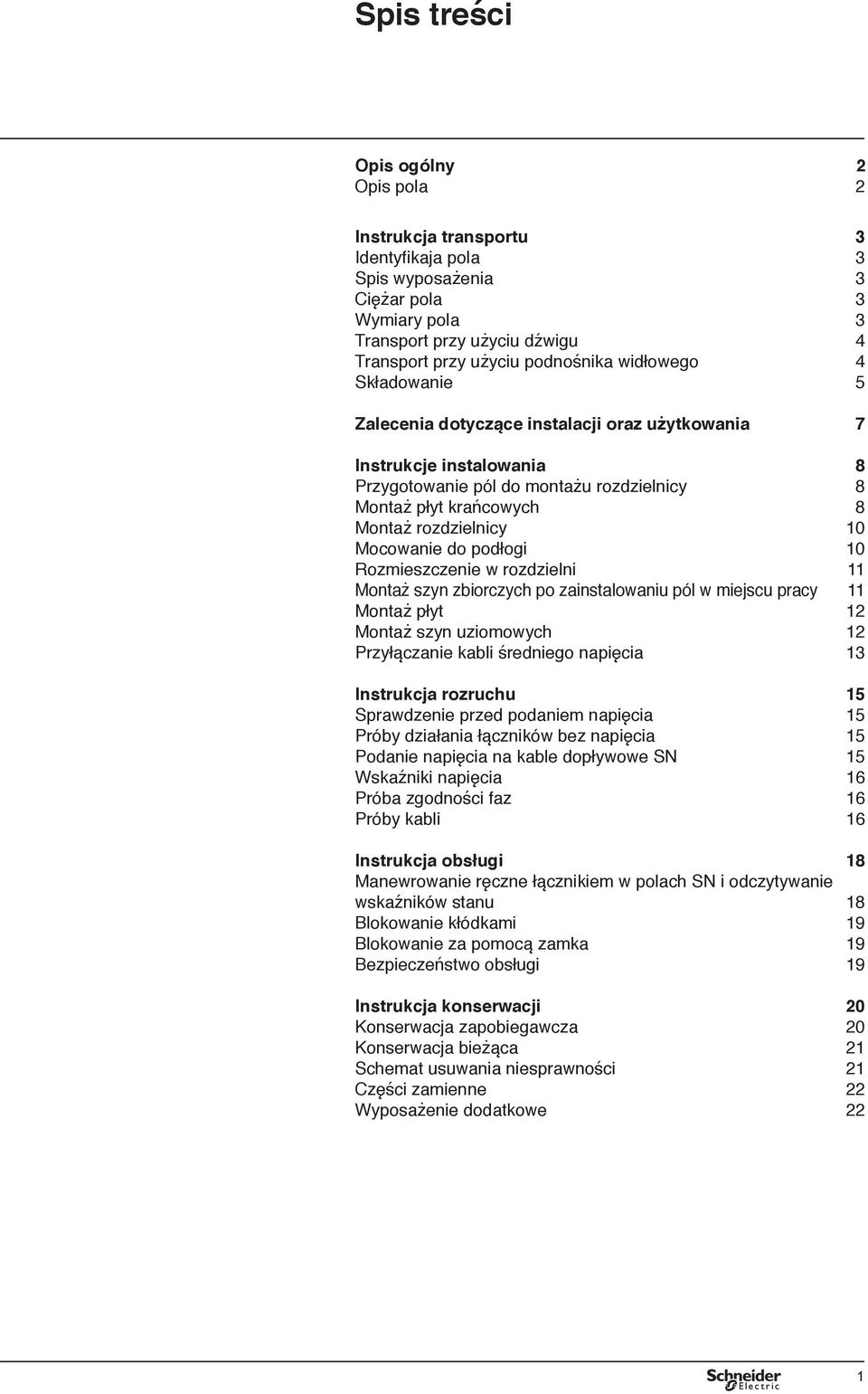

3 Spis treści Opis ogólny 2 Opis pola 2 Instrukcja transportu 3 Identyfikaja pola 3 Spis wyposażenia 3 Ciężar pola 3 Wymiary pola 3 Transport przy użyciu dźwigu 4 Transport przy użyciu podnośnika widłowego 4 Składowanie 5 Zalecenia dotyczące instalacji oraz użytkowania 7 Instrukcje instalowania 8 Przygotowanie pól do montażu rozdzielnicy 8 Montaż płyt krańcowych 8 Montaż rozdzielnicy 0 Mocowanie do podłogi 0 Rozmieszczenie w rozdzielni Montaż szyn zbiorczych po zainstalowaniu pól w miejscu pracy Montaż płyt 2 Montaż szyn uziomowych 2 Przyłączanie kabli średniego napięcia 3 Instrukcja rozruchu 15 Sprawdzenie przed podaniem napięcia 5 Próby działania łączników bez napięcia 5 Podanie napięcia na kable dopływowe SN 5 Wskaźniki napięcia 6 Próba zgodności faz 6 Próby kabli 6 Instrukcja obsługi 18 Manewrowanie ręczne łącznikiem w polach SN i odczytywanie wskaźników stanu 8 Blokowanie kłódkami 9 Blokowanie za pomocą zamka 9 Bezpieczeństwo obsługi 9 Instrukcja konserwacji 20 Konserwacja zapobiegawcza 20 Konserwacja bieżąca 2 Schemat usuwania niesprawności 2 Części zamienne 22 Wyposażenie dodatkowe 22 1

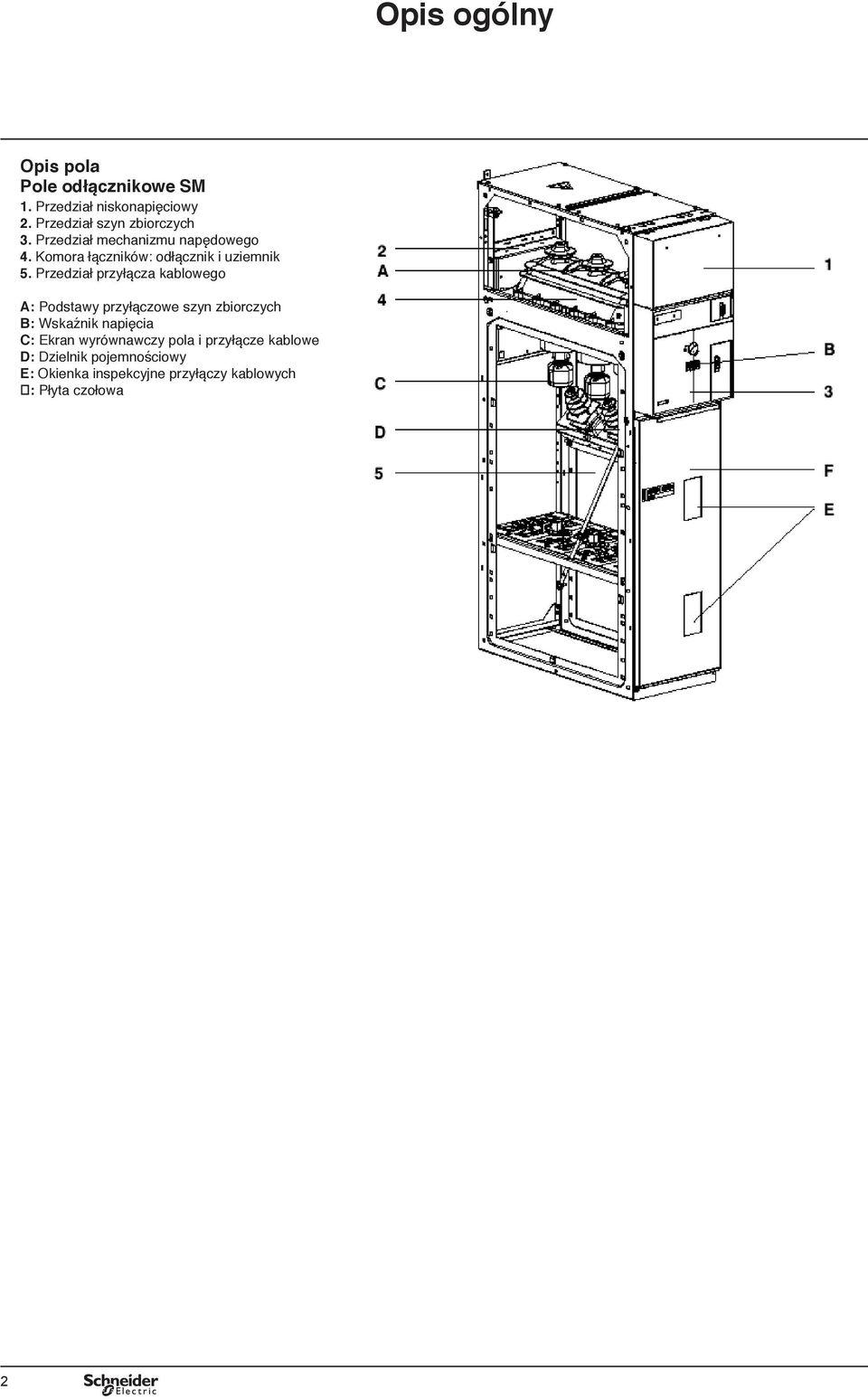

4 Opis ogólny Opis pola Pole odłącznikowe SM 1. Przedział niskonapięciowy 2. Przedział szyn zbiorczych 3. Przedział mechanizmu napędowego 4. Komora łączników: odłącznik i uziemnik 5. Przedział przyłącza kablowego A: Podstawy przyłączowe szyn zbiorczych B: Wskaźnik napięcia C: Ekran wyrównawczy pola i przyłącze kablowe D: Dzielnik pojemnościowy E: Okienka inspekcyjne przyłączy kablowych : Płyta czołowa 2

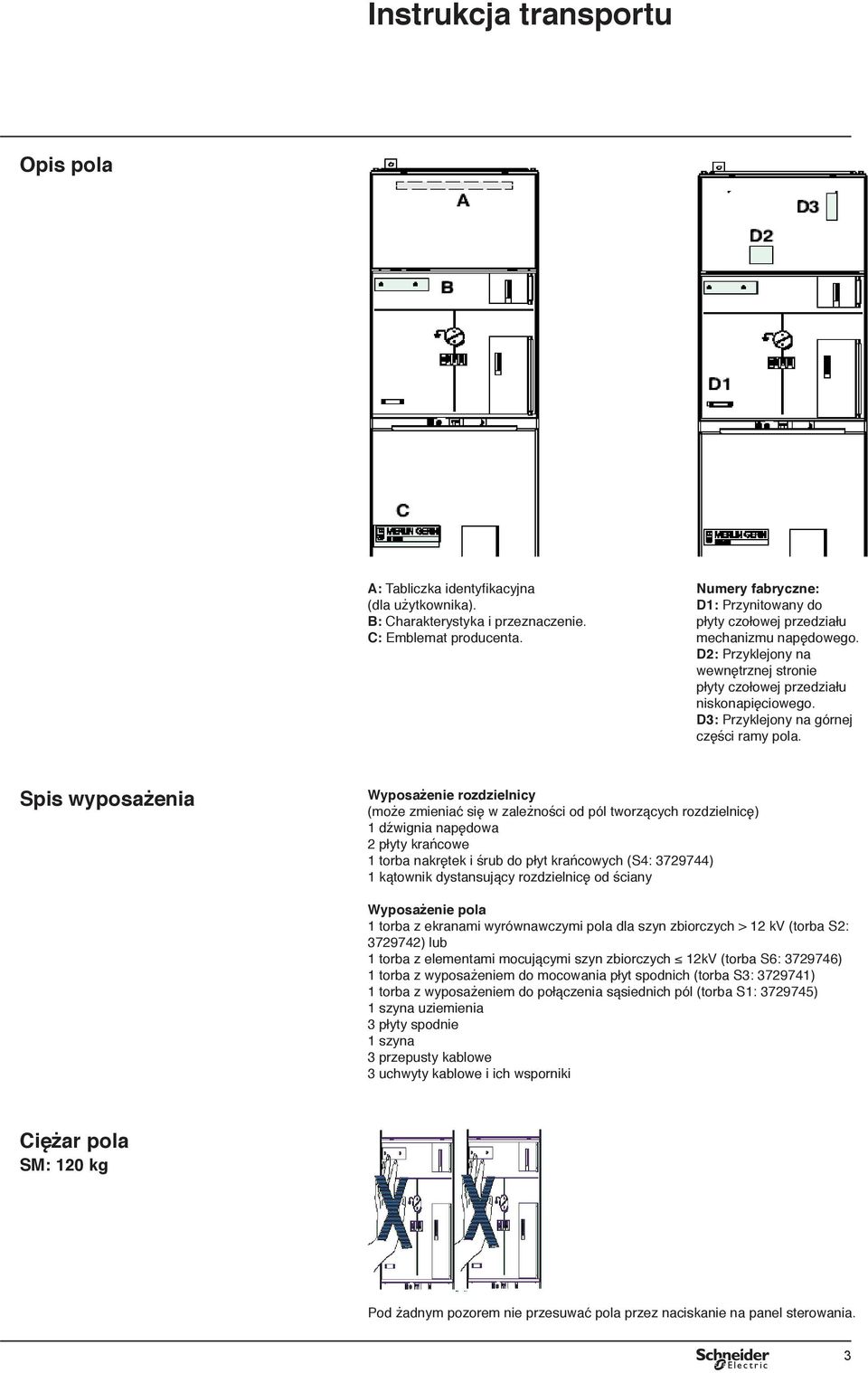

5 Instrukcja transportu Opis pola A: Tabliczka identyfikacyjna (dla użytkownika). B: Charakterystyka i przeznaczenie. C: Emblemat producenta. Numery fabryczne: D1: Przynitowany do płyty czołowej przedziału mechanizmu napędowego. D2: Przyklejony na wewnętrznej stronie płyty czołowej przedziału niskonapięciowego. D3: Przyklejony na górnej części ramy pola. Spis wyposażenia Wyposażenie rozdzielnicy (może zmieniać się w zależności od pól tworzących rozdzielnicę) dźwignia napędowa 2 płyty krańcowe torba nakrętek i śrub do płyt krańcowych (S4: ) kątownik dystansujący rozdzielnicę od ściany Wyposażenie pola torba z ekranami wyrównawczymi pola dla szyn zbiorczych > 2 kv (torba S2: ) lub torba z elementami mocującymi szyn zbiorczych 2kV (torba S6: ) torba z wyposażeniem do mocowania płyt spodnich (torba S3: ) torba z wyposażeniem do połączenia sąsiednich pól (torba S: ) szyna uziemienia 3 płyty spodnie szyna 3 przepusty kablowe 3 uchwyty kablowe i ich wsporniki Ciężar pola SM: 120 kg Pod żadnym pozorem nie przesuwać pola przez naciskanie na panel sterowania. 3

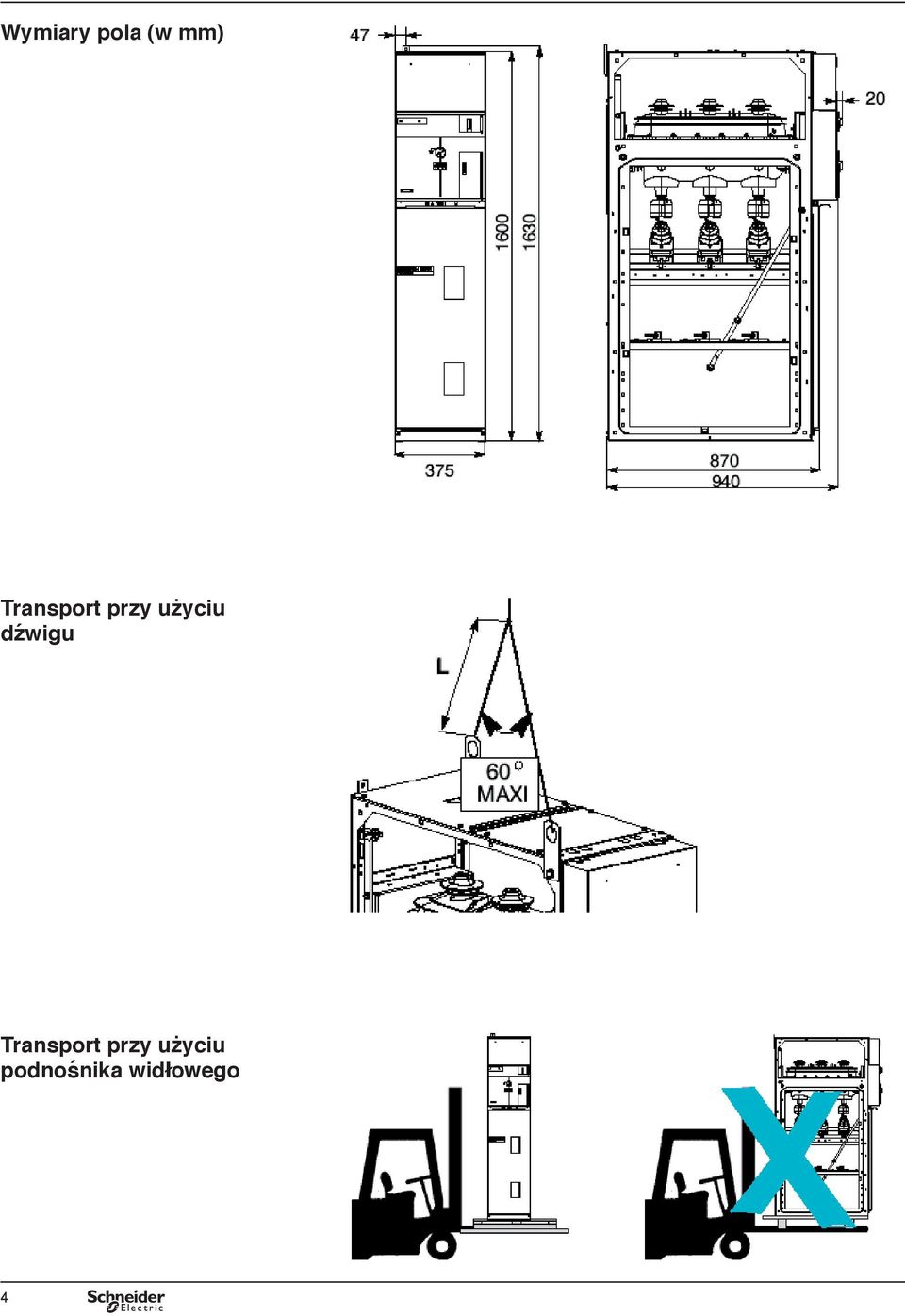

6 Wymiary pola (w mm) Transport przy użyciu dźwigu Transport przy użyciu podnośnika widłowego 4

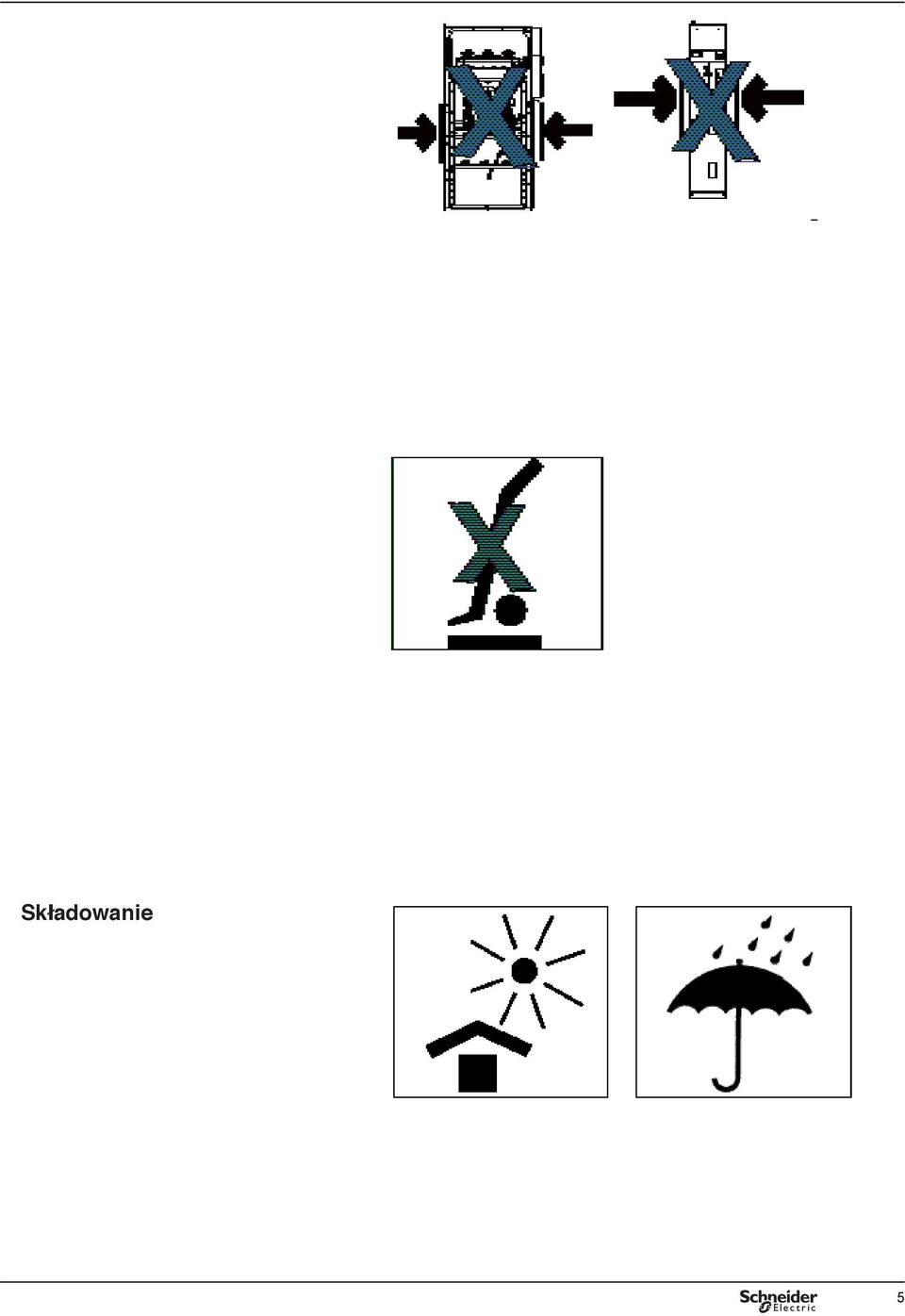

7 Składowanie 5

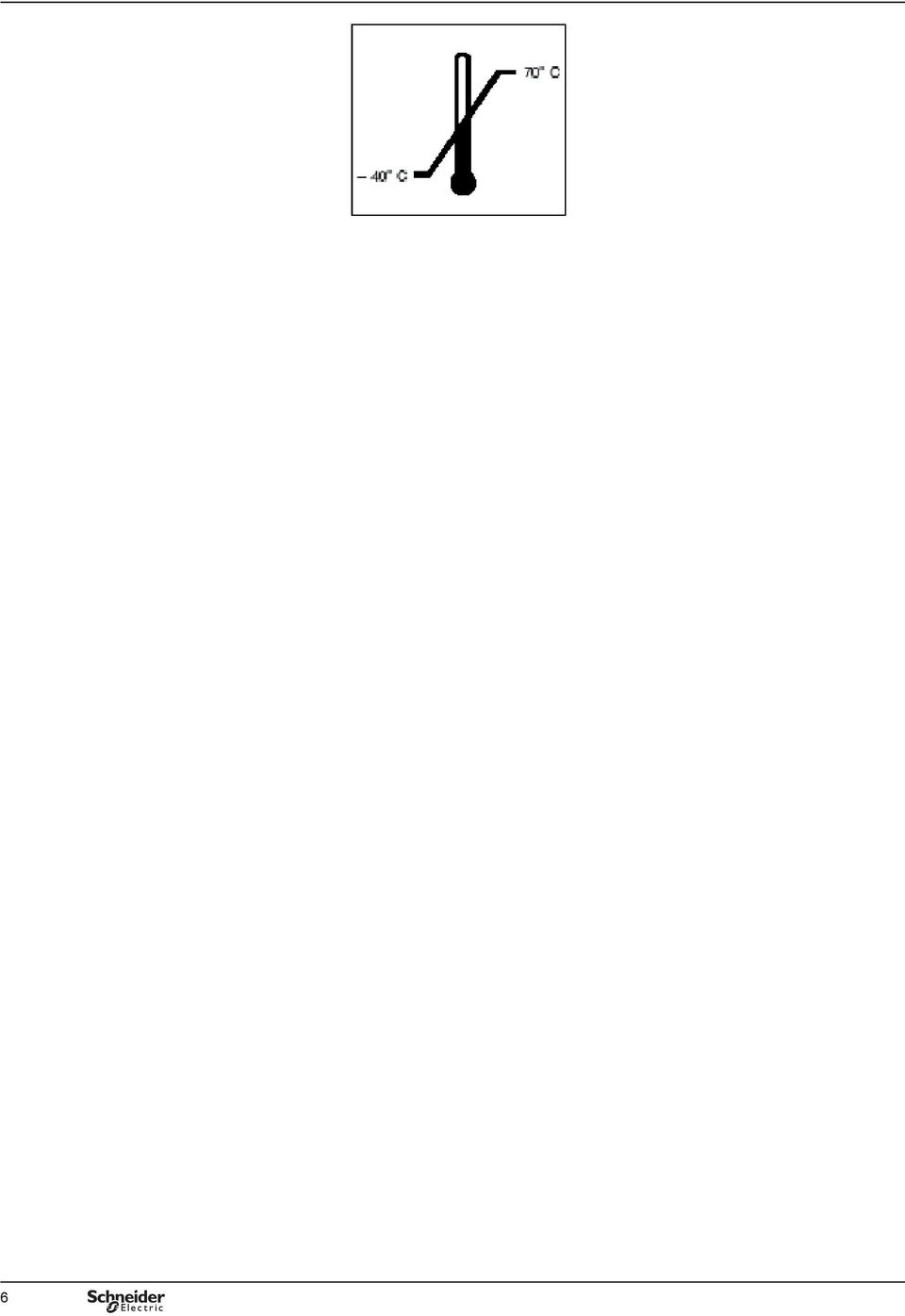

8 6

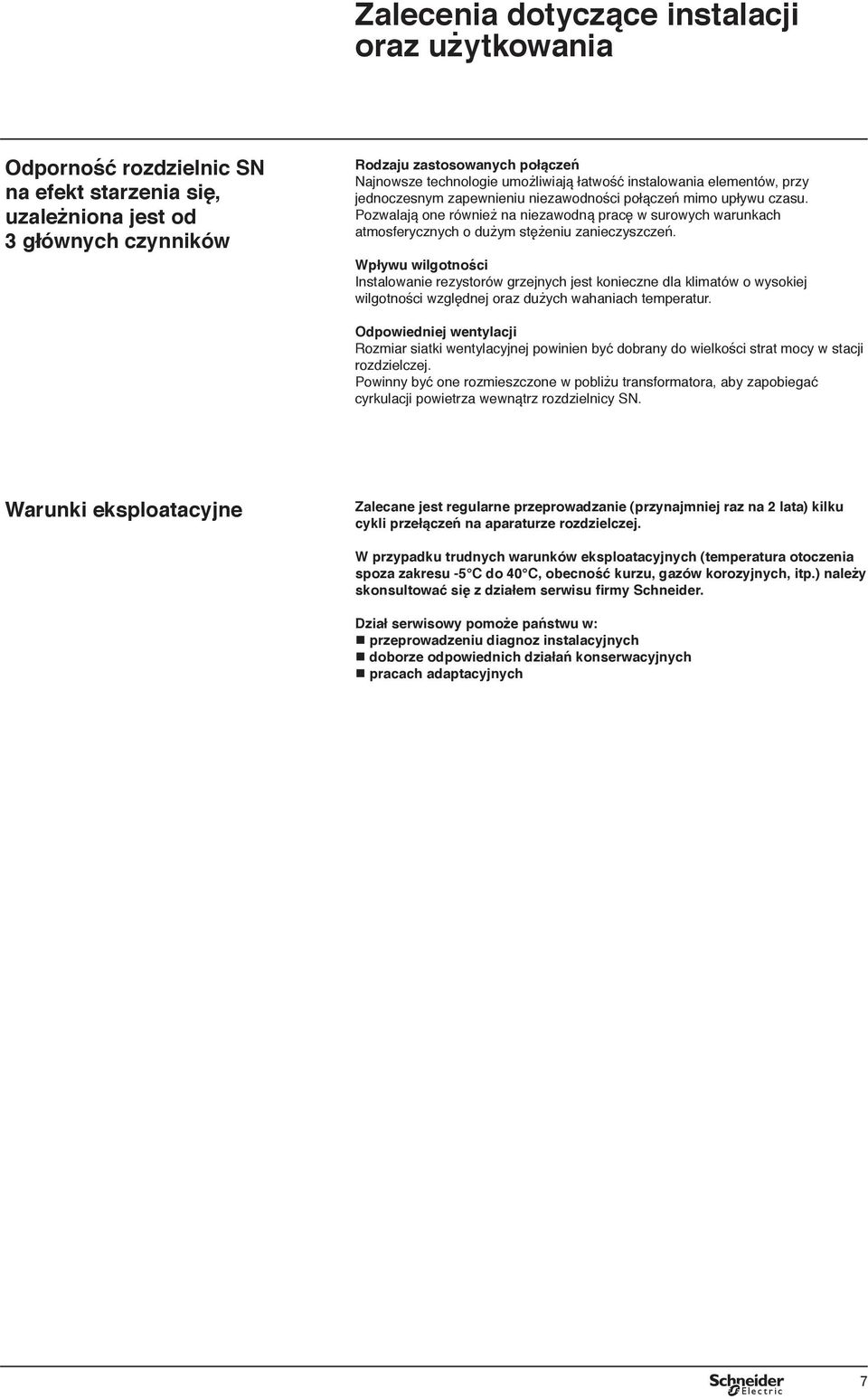

9 Zalecenia dotyczące instalacji oraz użytkowania Odporność rozdzielnic SN na efekt starzenia się, uzależniona jest od 3 głównych czynników Rodzaju zastosowanych połączeń Najnowsze technologie umożliwiają łatwość instalowania elementów, przy jednoczesnym zapewnieniu niezawodności połączeń mimo upływu czasu. Pozwalają one również na niezawodną pracę w surowych warunkach atmosferycznych o dużym stężeniu zanieczyszczeń. Wpływu wilgotności Instalowanie rezystorów grzejnych jest konieczne dla klimatów o wysokiej wilgotności względnej oraz dużych wahaniach temperatur. Odpowiedniej wentylacji Rozmiar siatki wentylacyjnej powinien być dobrany do wielkości strat mocy w stacji rozdzielczej. Powinny być one rozmieszczone w pobliżu transformatora, aby zapobiegać cyrkulacji powietrza wewnątrz rozdzielnicy SN. Warunki eksploatacyjne Zalecane jest regularne przeprowadzanie (przynajmniej raz na 2 lata) kilku cykli przełączeń na aparaturze rozdzielczej. W przypadku trudnych warunków eksploatacyjnych (temperatura otoczenia spoza zakresu -5 C do 40 C, obecność kurzu, gazów korozyjnych, itp.) należy skonsultować się z działem serwisu firmy Schneider. Dział serwisowy pomoże państwu w: przeprowadzeniu diagnoz instalacyjnych doborze odpowiednich działań konserwacyjnych pracach adaptacyjnych 7

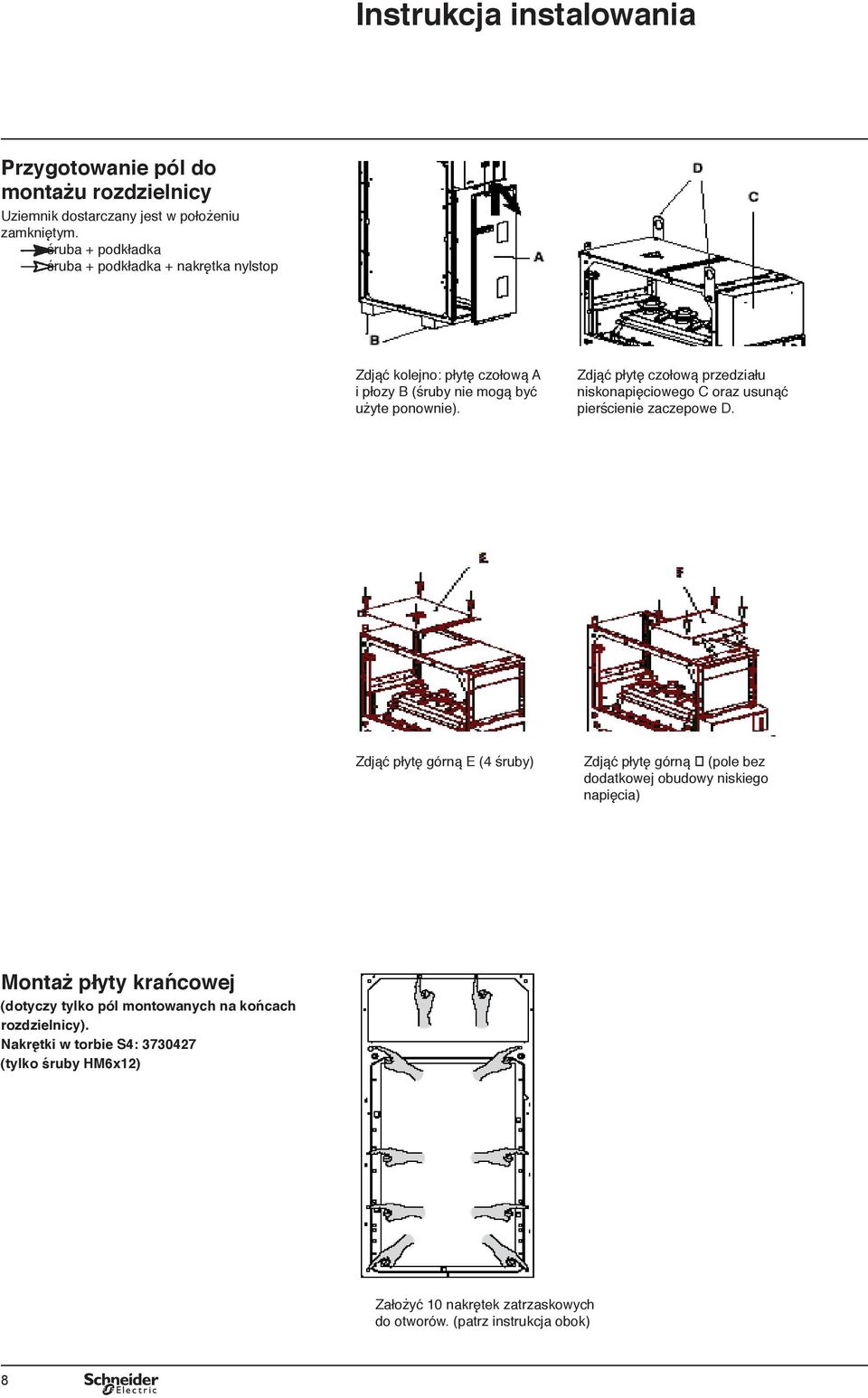

10 Instrukcja instalowania Przygotowanie pól do montażu rozdzielnicy Uziemnik dostarczany jest w położeniu zamkniętym. : śruba + podkładka : śruba + podkładka + nakrętka nylstop Zdjąć kolejno: płytę czołową A i płozy B (śruby nie mogą być użyte ponownie). Zdjąć płytę czołową przedziału niskonapięciowego C oraz usunąć pierścienie zaczepowe D. Zdjąć płytę górną E (4 śruby) Zdjąć płytę górną (pole bez dodatkowej obudowy niskiego napięcia) Montaż płyty krańcowej (dotyczy tylko pól montowanych na końcach rozdzielnicy). Nakrętki w torbie S4: (tylko śruby HM6x12) Założyć 0 nakrętek zatrzaskowych do otworów. (patrz instrukcja obok) 8

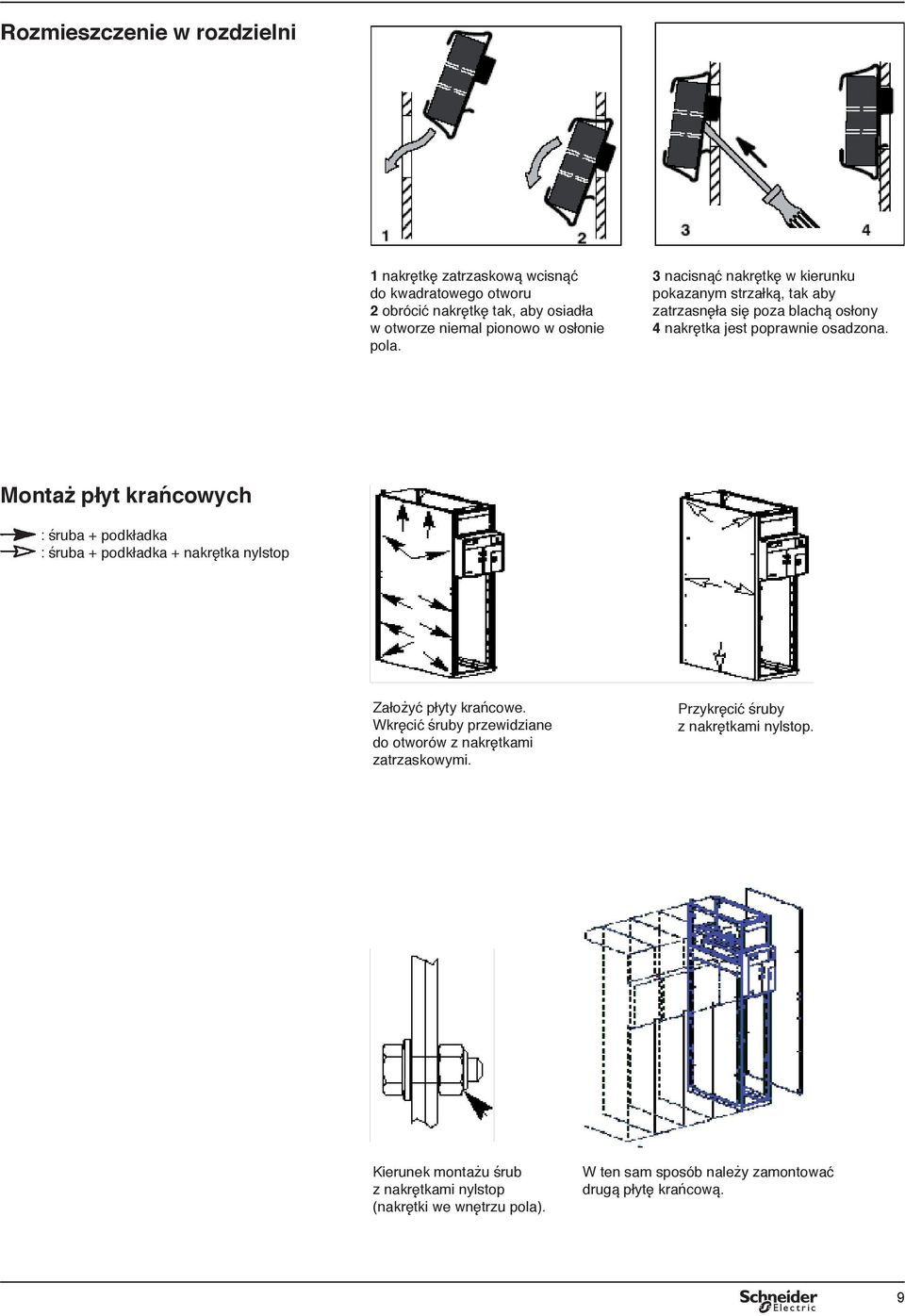

11 Rozmieszczenie w rozdzielni 1 nakrętkę zatrzaskową wcisnąć do kwadratowego otworu 2 obrócić nakrętkę tak, aby osiadła w otworze niemal pionowo w osłonie pola. 3 nacisnąć nakrętkę w kierunku pokazanym strzałką, tak aby zatrzasnęła się poza blachą osłony 4 nakrętka jest poprawnie osadzona. Montaż płyt krańcowych : śruba + podkładka : śruba + podkładka + nakrętka nylstop Założyć płyty krańcowe. Wkręcić śruby przewidziane do otworów z nakrętkami zatrzaskowymi. Przykręcić śruby z nakrętkami nylstop. Kierunek montażu śrub z nakrętkami nylstop (nakrętki we wnętrzu pola). W ten sam sposób należy zamontować drugą płytę krańcową. 9

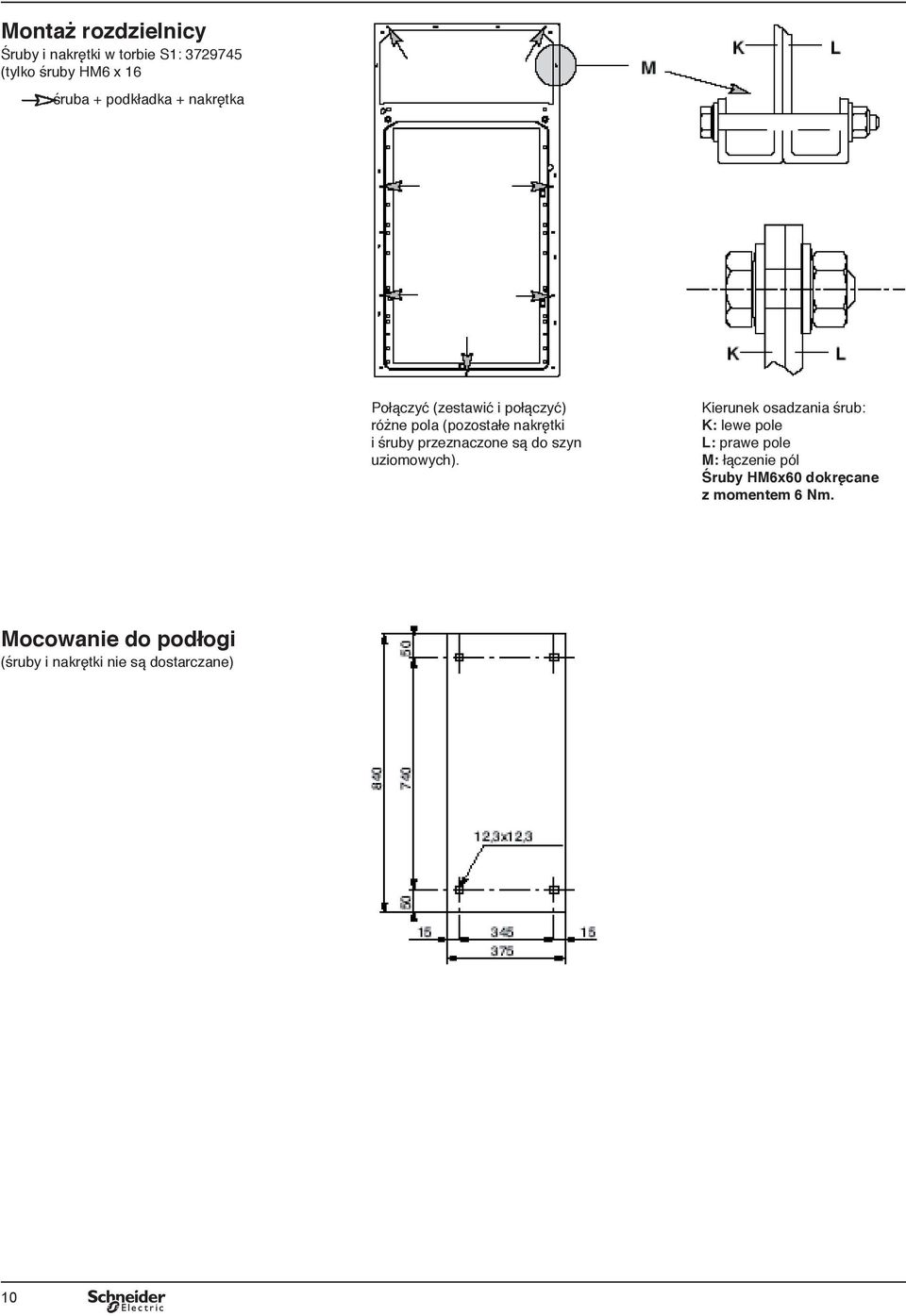

12 Montaż rozdzielnicy Śruby i nakrętki w torbie S: (tylko śruby HM6 x 6 : śruba + podkładka + nakrętka Połączyć (zestawić i połączyć) różne pola (pozostałe nakrętki i śruby przeznaczone są do szyn uziomowych). Kierunek osadzania śrub: K: lewe pole L: prawe pole M: łączenie pól Śruby HM6x60 dokręcane z momentem 6 Nm. Mocowanie do podłogi (śruby i nakrętki nie są dostarczane) 10

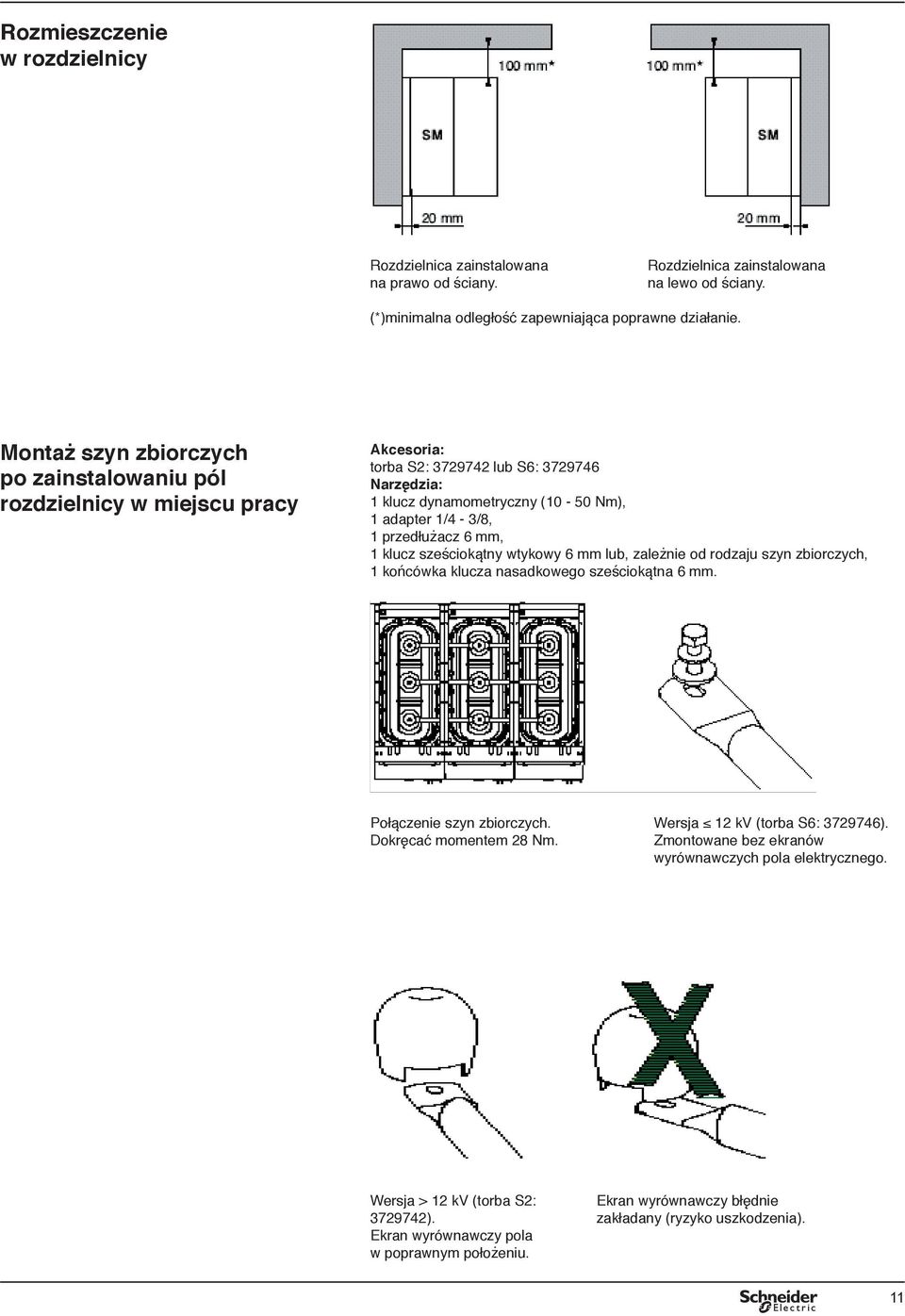

13 Rozmieszczenie w rozdzielnicy Rozdzielnica zainstalowana na prawo od ściany. Rozdzielnica zainstalowana na lewo od ściany. (*)minimalna odległość zapewniająca poprawne działanie. Montaż szyn zbiorczych po zainstalowaniu pól rozdzielnicy w miejscu pracy Akcesoria: torba S2: lub S6: Narzędzia: klucz dynamometryczny (0-50 Nm), adapter /4-3/8, przedłużacz 6 mm, klucz sześciokątny wtykowy 6 mm lub, zależnie od rodzaju szyn zbiorczych, końcówka klucza nasadkowego sześciokątna 6 mm. Połączenie szyn zbiorczych. Dokręcać momentem 28 Nm. Wersja 2 kv (torba S6: ). Zmontowane bez ekranów wyrównawczych pola elektrycznego.. Wersja > 2 kv (torba S2: ). Ekran wyrównawczy pola w poprawnym położeniu. Ekran wyrównawczy błędnie zakładany (ryzyko uszkodzenia). 11

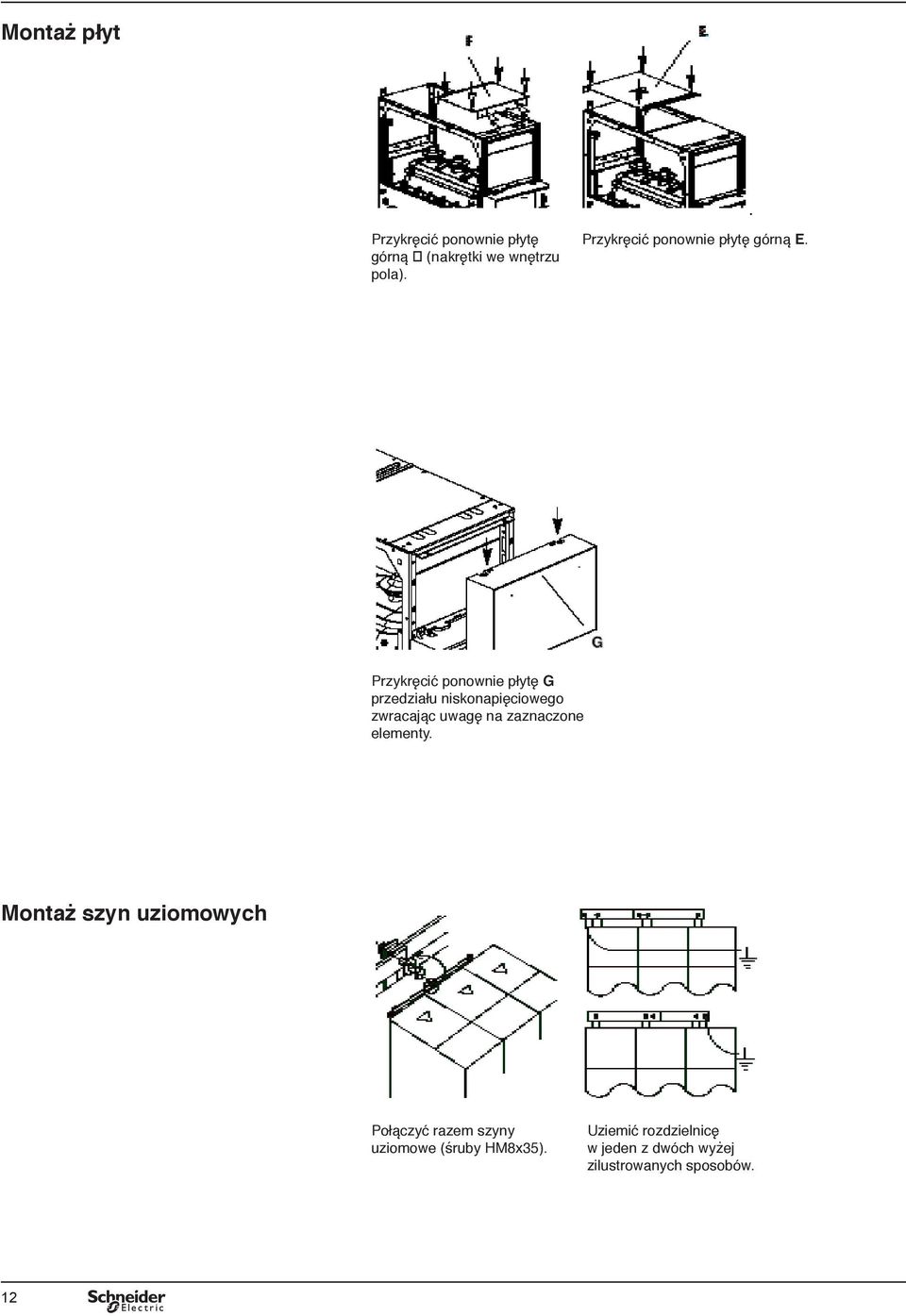

14 Montaż płyt Przykręcić ponownie płytę górną (nakrętki we wnętrzu pola). Przykręcić ponownie płytę górną E. Przykręcić ponownie płytę G przedziału niskonapięciowego zwracając uwagę na zaznaczone elementy. Montaż szyn uziomowych Połączyć razem szyny uziomowe (śruby HM8x35). Uziemić rozdzielnicę w jeden z dwóch wyżej zilustrowanych sposobów. 12

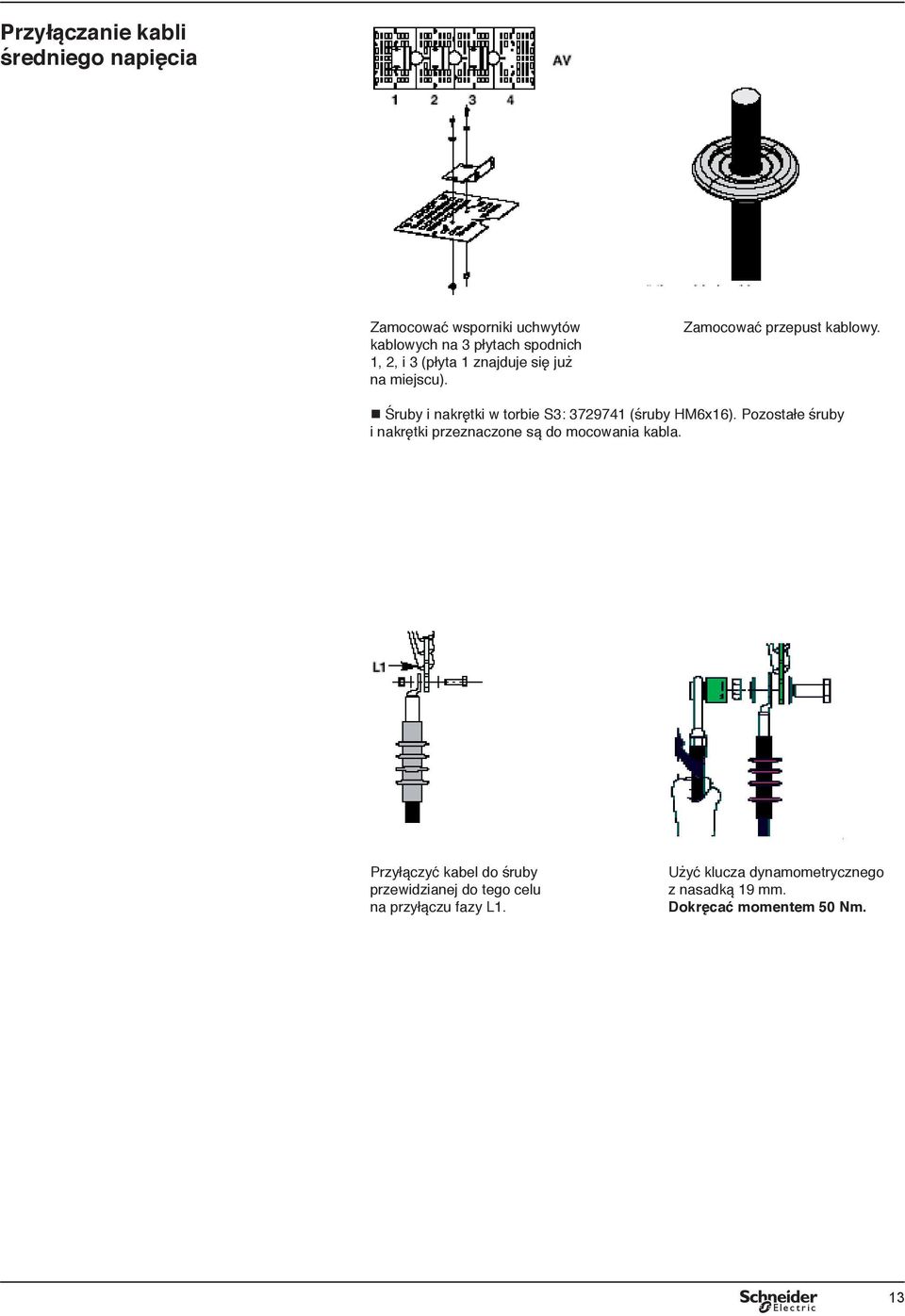

15 Przyłączanie kabli średniego napięcia Zamocować wsporniki uchwytów kablowych na 3 płytach spodnich, 2, i 3 (płyta znajduje się już na miejscu). Zamocować przepust kablowy. Śruby i nakrętki w torbie S3: (śruby HM6x6). Pozostałe śruby i nakrętki przeznaczone są do mocowania kabla. Przyłączyć kabel do śruby przewidzianej do tego celu na przyłączu fazy L. Użyć klucza dynamometrycznego z nasadką 9 mm. Dokręcać momentem 50 Nm. 13

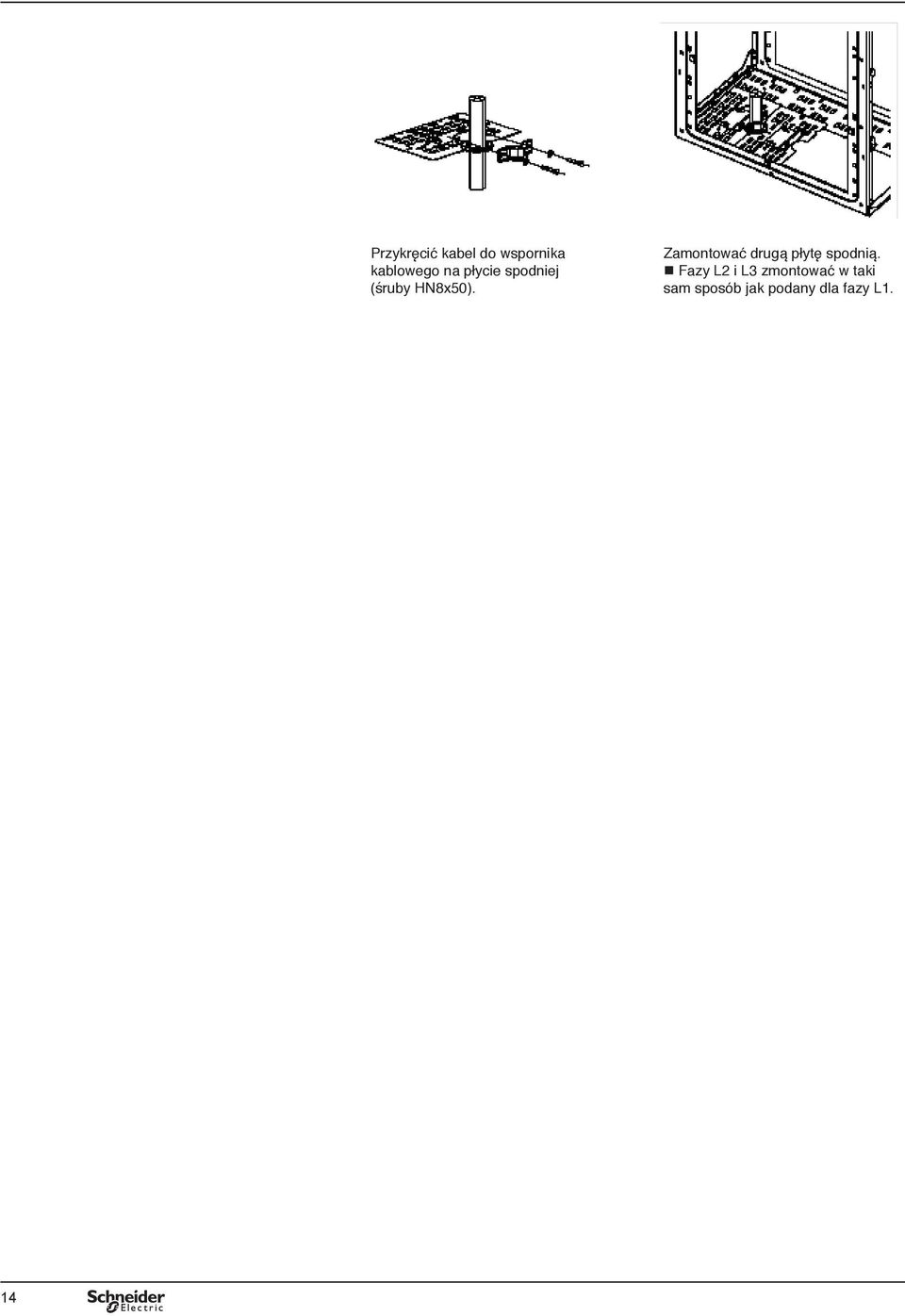

16 Przykręcić kabel do wspornika kablowego na płycie spodniej (śruby HN8x50). Zamontować drugą płytę spodnią. Fazy L2 i L3 zmontować w taki sam sposób jak podany dla fazy L. 14

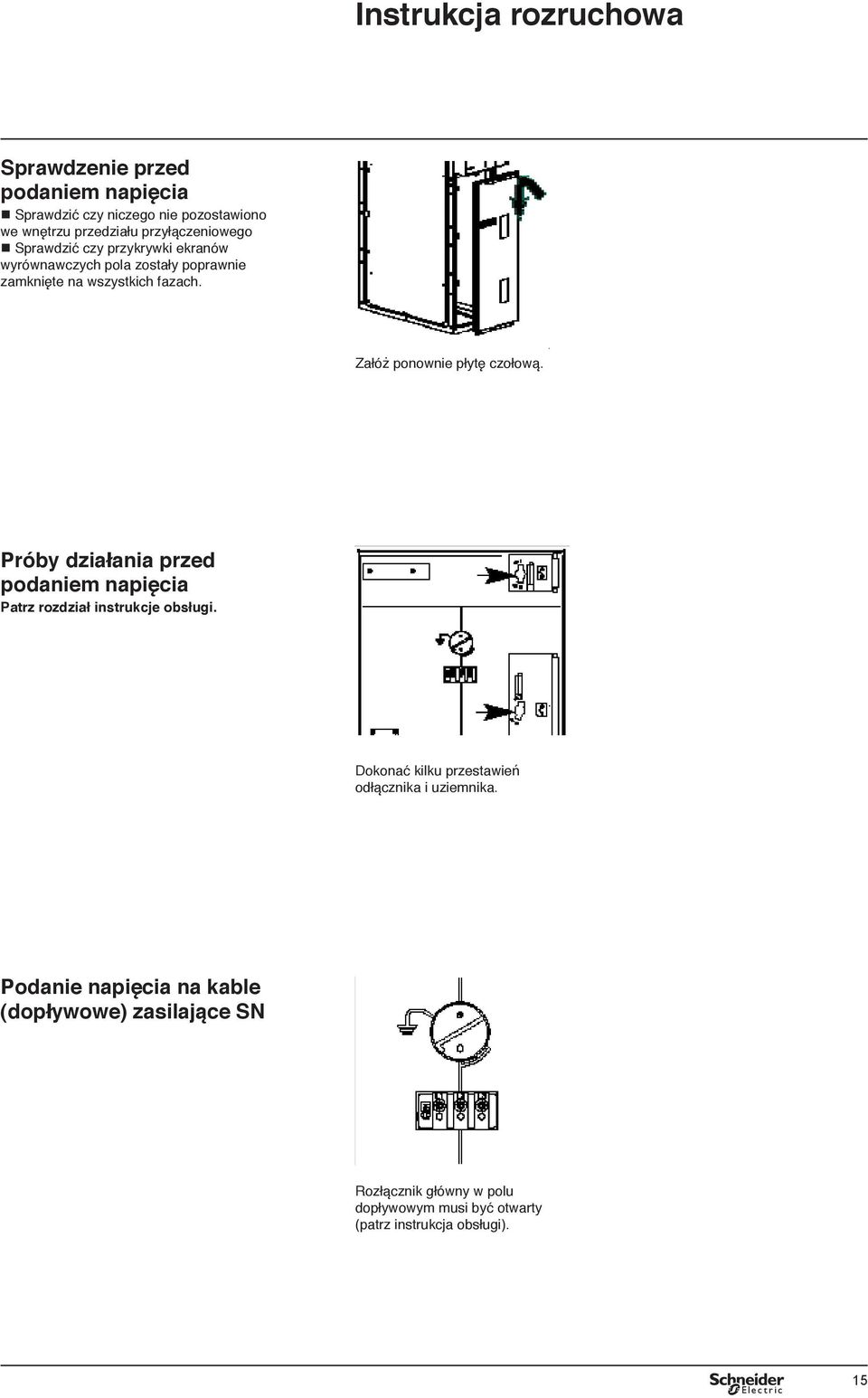

17 Instrukcja rozruchowa Sprawdzenie przed podaniem napięcia Sprawdzić czy niczego nie pozostawiono we wnętrzu przedziału przyłączeniowego Sprawdzić czy przykrywki ekranów wyrównawczych pola zostały poprawnie zamknięte na wszystkich fazach. Załóż ponownie płytę czołową. Próby działania przed podaniem napięcia Patrz rozdział instrukcje obsługi. Dokonać kilku przestawień odłącznika i uziemnika. Podanie napięcia na kable (dopływowe) zasilające SN Rozłącznik główny w polu dopływowym musi być otwarty (patrz instrukcja obsługi). 15

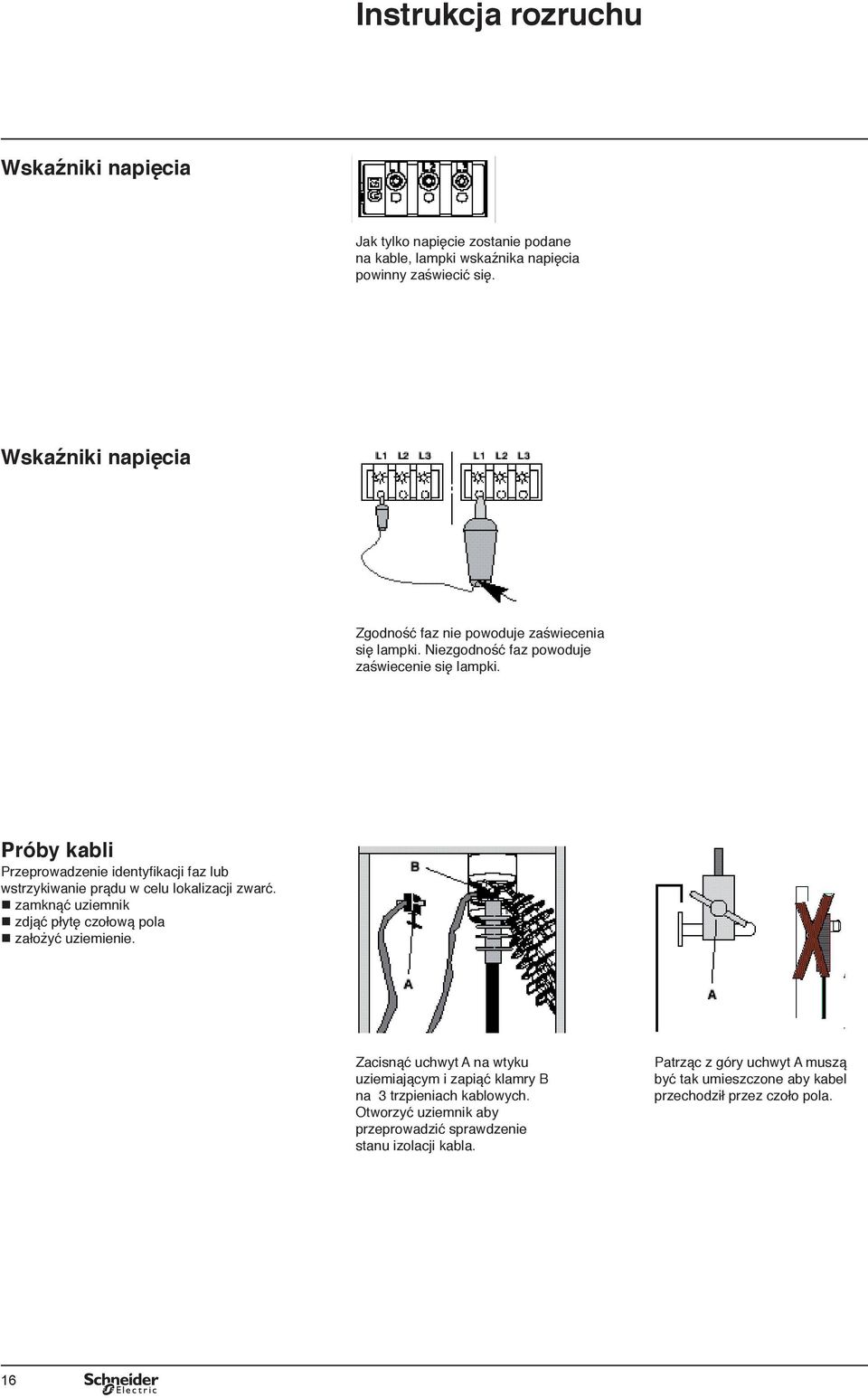

18 Instrukcja rozruchu Wskaźniki napięcia Jak tylko napięcie zostanie podane na kable, lampki wskaźnika napięcia powinny zaświecić się. Wskaźniki napięcia Zgodność faz nie powoduje zaświecenia się lampki. Niezgodność faz powoduje zaświecenie się lampki. Próby kabli Przeprowadzenie identyfikacji faz lub wstrzykiwanie prądu w celu lokalizacji zwarć. zamknąć uziemnik zdjąć płytę czołową pola założyć uziemienie. Zacisnąć uchwyt A na wtyku uziemiającym i zapiąć klamry B na 3 trzpieniach kablowych. Otworzyć uziemnik aby przeprowadzić sprawdzenie stanu izolacji kabla. Patrząc z góry uchwyt A muszą być tak umieszczone aby kabel przechodził przez czoło pola. 16

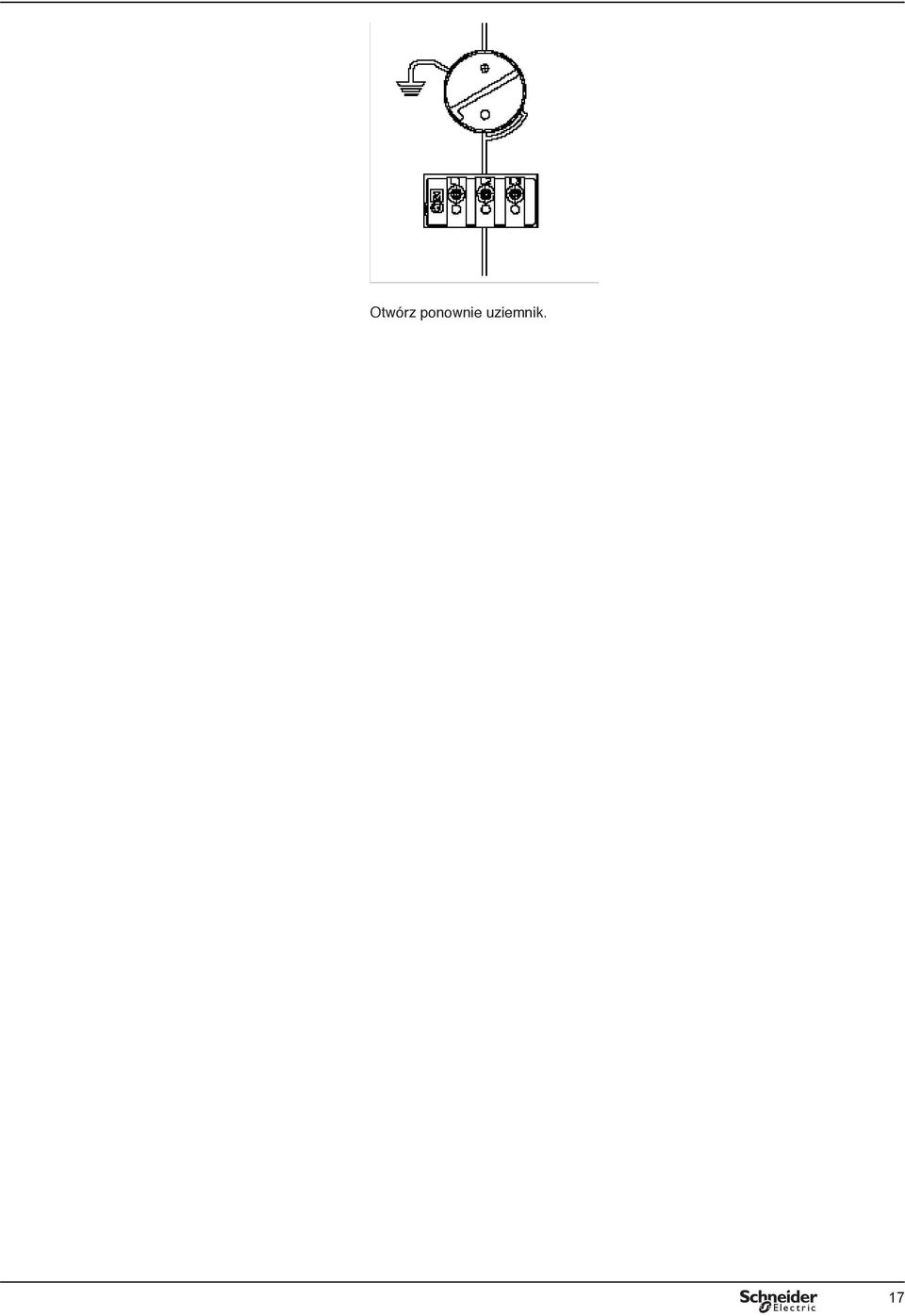

19 Otwórz ponownie uziemnik. 17

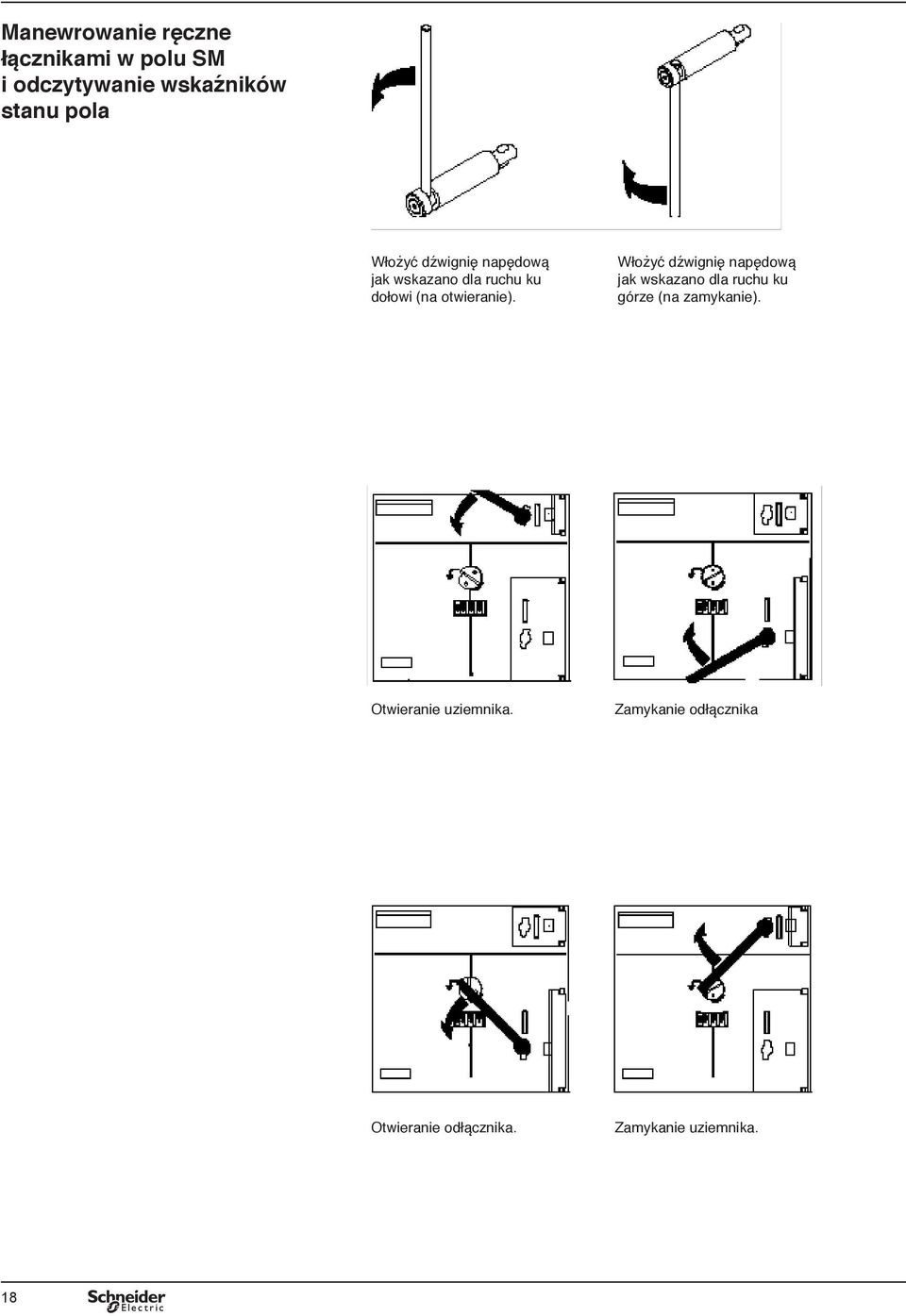

20 Manewrowanie ręczne łącznikami w polu SM i odczytywanie wskaźników stanu pola Włożyć dźwignię napędową jak wskazano dla ruchu ku dołowi (na otwieranie). Włożyć dźwignię napędową jak wskazano dla ruchu ku górze (na zamykanie). Otwieranie uziemnika. Zamykanie odłącznika Otwieranie odłącznika. Zamykanie uziemnika. 18

21 Blokada kłódkami Łącznik w polu może być blokowany w położeniu otwartym, zamkniętym lub uziemionym przy użyciu, 2 lub 3 kłódek ( 8 mm). Blokowanie za pomocą zamka Należy zapoznać się z instrukcją montażu oraz obsługi nr Bezpieczeństwo obsługi Przy otwartym uziemniku płyta czołowa nie może być ani zdjęta ani założona. 19

22 Instrukcja konserwacji Konserwacja zapobiegawcza W przypadku trudności należy skontaktować się z serwisem Merlin Gerin. mechanizm napędowy CS w normalnych warunkach eksploatacyjnych nie są wymagane żadne zabiegi konserwacyjne (temperatura pomiędzy -5 C a 40 C). w przypadku trudnych warunków eksploatacyjnych (agresywne środowisko, kurz, temperatura poniżej -5 C lub powyżej 40 C, itp.) należy skonsultować się z serwisem Merlin Gerin. Konserwacja bieżąca Wymiana bloku wskaźnika napięcia Wciągnąć blok wskaźnika napięcia (pole może pozostawać pod napięciem). Schemat usuwania niesprawności wskaźnik napięcia nie świeci się płyty czołowej pola nie można zdjąć lub założyć nie można przestawiæ uziemnika nie można manewrować rozłącznikiem sprawdzić czy kabel zasilający jest pod napięciem sprawdzić blok wskaźnika napięcia sprawdzić czy odłącznik jest zamknięty sprawdzić czy uziemnik jest zamknięty sprawdzić czy odłącznik jest otwarty sprawdzić czy uziemnik jest otwarty 20

23 Części zamienne Wskaźnik napięcia (w sprawie innych części zamiennych prosimy skonsultować się z nami por. serwis Merlin Gerin). Wyposażenie dodatkowe (proszę skonsultować się z nami) Blokowanie za pomocą kluczy Styki pomocnicze Grzałka Tester do sprawdzania zgodności faz. 21

24 Serwis Schneider Electric Polska Serwis Schneider Electric Polska pomoże Państwu w: zainstalowaniu, uruchomieniu, przeszkoleniu obsługi, konserwacji i sprawdzeniach, pracach adaptacyjnych i usuwaniu niesprawności, dostawie części zamiennych, zagospodarowaniu zużytych rozdzielnic z gazem SF6 po okresie ich eksploatacji. Należy zgłosić się do naszego oddziału sprzedaży, który skontaktuje Państwa z najbliższym punktem serwisowym Schneider Electric Polska Schneider Electric Polska Sp. z o.o. ul. Iłżecka 24, Warszawa Centrum Obsługi Klienta: , , Ponieważ normy, dane techniczne oraz sposób funkcjonowania i użytkowania naszych urządzeń podlegają ciągłym modyfikacjom, dane zawarte w niniejszej publikacji służą jedynie celom informacyjnym i nie mogą być podstawą roszczeń prawnych Dystrybutor KATIU11038 wrzesień 2011
