FDUD291, FDUD292, FDUD293, FDUL221, RE6, RE6T, RE10, FDUM291, FDUM292 Urzdzenia testowe i akcesoria

Transkrypt

1 FDUD291, FDUD292, FDUD293, FDUL221, RE6, RE6T, RE10, FDUM291, FDUM292 Urzdzenia testowe i akcesoria Sinteso Zmieniacz czujek FDUD291 słuy do wkładania i wyjmowania z gniazd punktowych czujek Sinteso Zmieniacz/ tester czujek FDUD292/293 jest uniwersalnym narzdziem słucym do wyjmowania i wkładania do gniazd punktowych czujek Sinteso oraz serwisowania wykrywania usterek czujek, rcznych przycisków poarowych, sygnalizatorów, modułów wej/wyj i liniowych czujek dymu. Tester linii FDUL221 słuy do diagnostyki linii dozorowej w zakresie prawidłowoci okablowania i podłczenia urzdze. Urzdzenie moe by obsługiwane jako urzdzenie autonomiczne lub podłczone do komputera i słuy do obsługi zaawansowanych aplikacji. Do okresowego wykonywania testów czujek poarowych uywa si Tester RE6 do czujek dymu z kompatybilnym rodowiskowo gazem testowym Gaz testowy REF8 i REF8-S do czujek dymu Tester RE6T do czujek ciepła Tester RE10 do liniowych czujek dymu Tyczki teleskopowe FDUM291/292 z regulowan długoci do wykonywania prac na wysokoci

2 Zmieniacz czujek FDUD291 Charakterystyka Produkowane z uwzgldnieniem wymaga ochrony rodowiska naturalnego. Materiały nadajce si do recyklingu. Moliwo wymiany czujki do wysokoci 8m bez uycia drabiny. Elastyczny łcznik ułatwiajcy dostp do czujki nawet pod ktem. Czujka punktowa moe zosta uchwycona w czterech rónych pozycjach. Specjalnie wykonane spryny utrzymuj czujk punktow w gniedzie zmieniacza. Kompatybilny z tyczkami teleskopowymi FDUM291/292 i konwencjonalnymi przedłukami VR10/11/12/13 oraz akcesoriami MP/MT. Funkcje Wymiana czujek punktowych FDO, FDOOT, FDT w gniazdach. Czujka punktowa FDO, FDOOT, FDT 57 Ø121 Elastyczny łcznik 390 Tester/ zmieniacz czujek FDUD292, FDUD293 Tester/ zmieniacz czujek FDUD292/293 jest uniwersalnym narzdziem do wymiany czujek punktowych w gniazdach, FUD292 słuy do uruchamiania i serwisu, a FDUD293 do serwisu urzdze FDnet, z wyłczeniem czujki płomieni FDF i izolatora linii FDCL. Charakterystyka Produkowane z uwzgldnieniem wymaga ochrony rodowiska naturalnego. Materiały nadajce si do recyklingu. Materiały elektroniczne i syntetyczne łatwe do rozdzielnia. Efektywne i ekologiczne testowanie czujek bez uycia gazu. Moliwo wymiany czujki do wysokoci 8m bez uycia drabiny. Elastyczny łcznik ułatwiajcy dostp do czujki nawet pod ktem. Czujka punktowa moe zosta uchwycona w czterech rónych pozycjach. Specjalnie wykonane spryny utrzymuj czujk punktow w gniedzie zmieniacza. Efektywna obsługa dziki alfanumerycznemu wywietlaczowi i podwietlaniu klawiatury. 2

3 Due diody LED wskazujce prawidłowy wynik testu, rekomendacj wymiany oraz konieczno wymiany czujki. Bateria 9V. Kompatybilny z tyczkami teleskopowymi FDUM291/292 i konwencjonalnymi przedłukami VR10/11/12/13 i akcesoriami MP/MT. Moliwo aktualizacji oprogramowania za pomoc komputera. Funkcje FDUD292 Wymiana czujek punktowych FDO, FDOOT, FDT w gniazdach. Uruchomienie, serwisowanie, sprawdzenie stanu i testowanie czujek na obiekcie z rozszerzon informacj. Odczyt parametrów takich jak adres na magistrali i zmiana ustawie czujki. Efektywne wyszukiwanie usterek czujek, instalacji oraz centrali. Poziomy dostpu o rónej funkcjonalnoci Funkcje FDUD293 Wymiana czujek punktowych FDO, FDOOT, FDT w gniazdach. Testowanie i aktywacja czujek Efektywne wyszukiwanie usterek czujek, instalacji oraz centrali. Zastosowanie Wszystkie czujki punktowe FDO, FDOOT, FDT, rczne przyciski poarowe FDM, sygnalizatory alarmowe FDS (bezprzewodowo, MC link) Wszystkie moduły FDCI, FDCIO, czujki linowe FDL poprzez adapter FDUD292-A ROP FDM Sygnalizatory alarmowe FDS Czujki punktowe FDO, FDOOT, FDT Gniazdo baterii z tyłu Kabel poł. FDUD292-A Wywietlacz Diody LED 85 Moduły FDC Czujka liniowa dymu FDL Kabel FDUD292-A lub Elastyczny łcznik Klawiatura 390 Ø121 Interfejs radiowy FDCW 3

4 Tester czujek RE6 Tester czujek RE6 uywany razem z butlami gazów testowych REF8, REF8-S. Jest przeznaczony do testowania jonizacyjnych i optycznych czujek dymu. Tester czujek jest przykładany do czujki a po chwilowym naciniciu uwalniana porcja gazu i w ten sposób symulowana jest obecno aerozolu poarowego. Czujnik odpowiada niezwłocznie i wyzwala alarm. REF8 i REF8-S zostały opracowane jako przyjazne rodowisku gazy testowe i spełniaj surowe przepisy w zakresie ochrony rodowiska, ale zawieraj substancje łatwopalne. REF 8 moe by uywany w temperaturach C, REF8-S w temperaturach C w rodowisku suchym lub wilgotnym. REF8-S uywany jest w przypadku temperatur poniej 0 C lub w przypadku czujek reagujcych tylko przy wysokiej koncentracji dymu lub długim czasie przetwarzania sygnału. Transport w samochodzie jest zalecany tylko pod warunkiem ochrony butli przed wysok temperatur!!! Zgodnie z instrukcj obsługi na testerze czujek. Tester czujek RE6T Tester ten zawiera generator gorcego powietrza. W celu wykonania testu, tester jest przykładany do czujki. Ciepłe powietrze jest uwalniane i ogrzewajc czujk wyzwala alarm. Zakazane jest uywanie w rozdzielniach energetycznych lub strefach, gdzie wystpuje niebezpieczestwo eksplozji! Zgodnie z instrukcj obsługi na testerze czujek. Tester czujek RE10, filtr testowy alarmu TF04 Do testowania liniowej czujki dymu. W zalenoci do typu testowanej czujki, uywany jest filtr testowy alarmu TF04*. W celu wykonania testów, tester jest trzymany przed optyczn czci czujki (tj. tak by przesłaniał wizk podczerwieni). Czujka reaguje w cigu kilku sekund. * Jeden filtr testowy jest równie załczony do testera FDLU291 Tyczki teleskopowe FDUM291 i FDUM292 Charakterystyka ółte plastikowe tuby w dwóch wykonaniach (materiał nieprzewodzcy) Plastikowe gniazda i polizgowe panewki ułatwiajce obsług tyczek Mechanizm sprynowy do szybkiego blokowania i moliwo płynnej zmiany długo- ci Tuby mog by wydłuane do maksymalnej długoci i s zabezpieczone przed zbyt długim rozcigniciem za pomoc bolców ograniczajcych. Moliwo stosowania z testerami wymienionymi w pierwszej czci dokumentu. 4

5 FDUM291 Lekka tyczka teleskopowa do instalacji do wysokoci do 5.5 m Zaciski do regulowania długoci Trzyczciowy teleskop z trzech owalnych tub Sztywna konstrukcja niepodatna na odkształcenia Waga 1.2 kg bez akcesoriów FDUM292 Długa, solidna tyczka teleskopowa do instalacji do wysokoci 8 m Zaciski do regulowania długoci Stabilna, czteroczciowa tyczka teleskopowa z owalnych tub Waga 3.4 kg bez akcesoriów FDUM291 Ø 25.7 FDUM292 Ø 25.7 Zaciskany uchwyt L Zaciski FDUM291 L= złoona 1.6 m L= rozłoona 4.2 m L Ø 34.5 FDUM292 L= złoona 2.1 m L= rozłoona7.3 m Ø 44.5 Uwaga w na spadajce obiekty podczas pracy z tyczk. Wymagany kask. 5

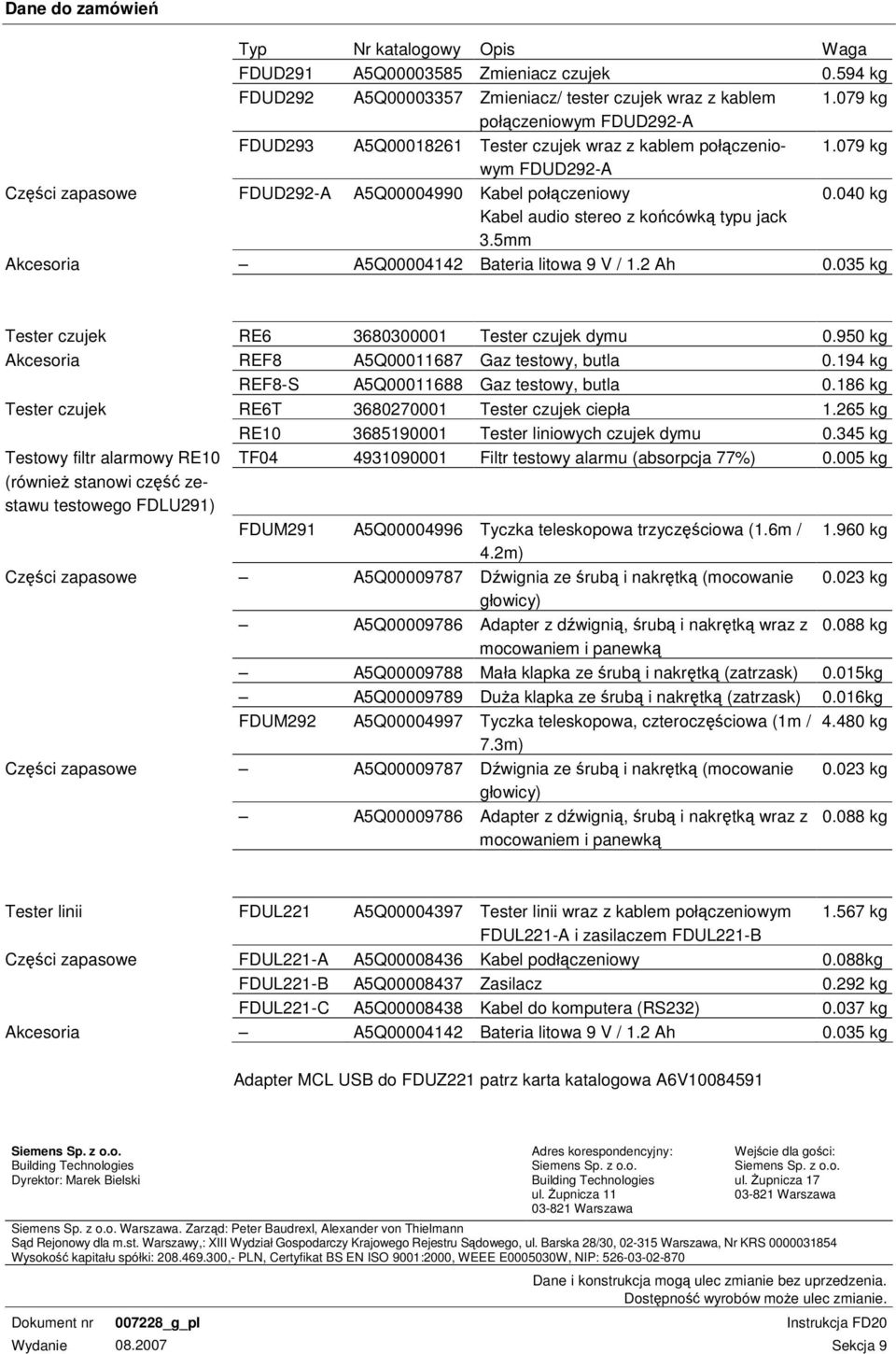

6 Tester linii FDUL221 Charakterystyka Produkowane z uwzgldnieniem wymaga ochrony rodowiska naturalnego. Materiały nadajce si do recyklingu. Wywietlacz 4-wierszowy z 20 znakami na lini Łatwa obsługa za pomoc menu Zasilanie z akumulatora lub zasilacza sieciowego Aktualizacja oprogramowania urzdzenia za pomoc komputera Funkcje Moliwo odczytu rónych parametrów, np.: Liczby urzdze na połczeniach A i B Liczby i miejsca błdów linii Zwarcia, rozwarcia oraz doziemienia linii Zbyt wysokiej rezystancji i/lub zbyt niskiego napicia na kocu linii Błdu transmisji z powodu zbyt wysokiej pojemnoci linii Typu i numeru seryjnego kadej czujki na linii Topologii linii ze wskazaniem np. linii bocznych Aktywacji wewntrznego wskanika zadziałania wybranej czujki i rozpoznania podłczonego sygnalizatora alarmowego A take rozszerzona obsługa na komputerze za pomoc specjalnego oprogramowania Zastosowanie Tester linii FDUL221 jest uniwersalnym narzdziem do kocowego testowania kompletnej linii dozorowej FDnet, przed podłczeniem jej do centrali sygnalizacji poaru. Do wyszukiwania uszkodze przez instalatorów systemu. Wył/zał. Podłczenie MC link Ptla lub linia otwarta Ekranowanie Pojemnik na baterie 2 x 9 V z tyłu Wywietlacz Zasilacz sieciowy 6

7 Dane techniczne RE6 z butl testow Temperatura przechowywania i pracy REF C Rekomendowany zakres C REF8-S C Liczba czujek, które mona przetestowa maks. 400 za pomoc jednej butli RE6T Zasilanie sieciowe 220 VAC / Hz, 300 W Zmieniacz/ tester czujek, tester czujek Napicie pracy Baterie alkaliczne W przypadku temperatur < -10 C Baterie litowe Pobór prdu Stand by (podwietlenie wył/ wł) Komunikacja (3xLED + Brzczyk) Temperatura pracy chwilowo Temperatura składowania z bateri Wilgotno (bez kondensacji) 9 VDC Typowe 9 V ULTRALIFE U9VL lub U9VL-J Pojemno mah 2 ma / 42 ma 95 ma C C C C 95% wzgl. Tester linii Napicie pracy bateria lub zasilacz sieciowy Pobór prdu w trakcie testów Napicie linii dozorowej FDnet (FS20, AlgoRex) FDnet (SIGMASYS) Maks. współczynnik podł (MK) na lini Z adapterem sieciowym Z bateri min. 10 VDC, maks. 30 VDC 2 x 9 V 240 VAC/24 VDC, 625 ma Zalenie od liczby urzdze i podwietlenia wywietlacza 32 VDC 28 VDC min. 550 min. 150 Temperatura pracy C Temperatura składowania Z bateri Wilgotno (bez kondensacji) C C 95% wzgl. 7

8 Dane do zamówie Typ Nr katalogowy Opis Waga FDUD291 A5Q Zmieniacz czujek kg FDUD292 A5Q Zmieniacz/ tester czujek wraz z kablem kg połczeniowym FDUD292-A FDUD293 A5Q Tester czujek wraz z kablem połczeniowym kg FDUD292-A Czci zapasowe FDUD292-A A5Q Kabel połczeniowy kg Kabel audio stereo z kocówk typu jack 3.5mm Akcesoria A5Q Bateria litowa 9 V / 1.2 Ah kg Tester czujek RE Tester czujek dymu kg Akcesoria REF8 A5Q Gaz testowy, butla kg REF8-S A5Q Gaz testowy, butla kg Tester czujek RE6T Tester czujek ciepła kg RE Tester liniowych czujek dymu kg Testowy filtr alarmowy RE10 TF Filtr testowy alarmu (absorpcja 77%) kg (równie stanowi cz zestawu testowego FDLU291) FDUM291 A5Q Tyczka teleskopowa trzyczciowa (1.6m / kg 4.2m) Czci zapasowe A5Q Dwignia ze rub i nakrtk (mocowanie kg głowicy) A5Q Adapter z dwigni, rub i nakrtk wraz z kg mocowaniem i panewk A5Q Mała klapka ze rub i nakrtk (zatrzask) 0.015kg A5Q Dua klapka ze rub i nakrtk (zatrzask) 0.016kg FDUM292 A5Q Tyczka teleskopowa, czteroczciowa (1m / kg 7.3m) Czci zapasowe A5Q Dwignia ze rub i nakrtk (mocowanie kg głowicy) A5Q Adapter z dwigni, rub i nakrtk wraz z mocowaniem i panewk kg Tester linii FDUL221 A5Q Tester linii wraz z kablem połczeniowym kg FDUL221-A i zasilaczem FDUL221-B Czci zapasowe FDUL221-A A5Q Kabel podłczeniowy 0.088kg FDUL221-B A5Q Zasilacz kg FDUL221-C A5Q Kabel do komputera (RS232) kg Akcesoria A5Q Bateria litowa 9 V / 1.2 Ah kg Adapter MCL USB do FDUZ221 patrz karta katalogowa A6V Siemens Sp. z o.o. Dyrektor: Marek Bielski Adres korespondencyjny: Siemens Sp. z o.o. ul. upnicza Warszawa Wejcie dla goci: Siemens Sp. z o.o. ul. upnicza Warszawa Siemens Sp. z o.o. Warszawa. Zarzd: Peter Baudrexl, Alexander von Thielmann Sd Rejonowy dla m.st. Warszawy,: XIII Wydział Gospodarczy Krajowego Rejestru Sdowego, ul. Barska 28/30, Warszawa, Nr KRS Wysoko kapitału spółki: ,- PLN, Certyfikat BS EN ISO 9001:2000, WEEE E W, NIP: Dane i konstrukcja mog ulec zmianie bez uprzedzenia. Dostpno wyrobów moe ulec zmianie. Dokument nr _g_pl Instrukcja FD20 Wydanie Sekcja 9
