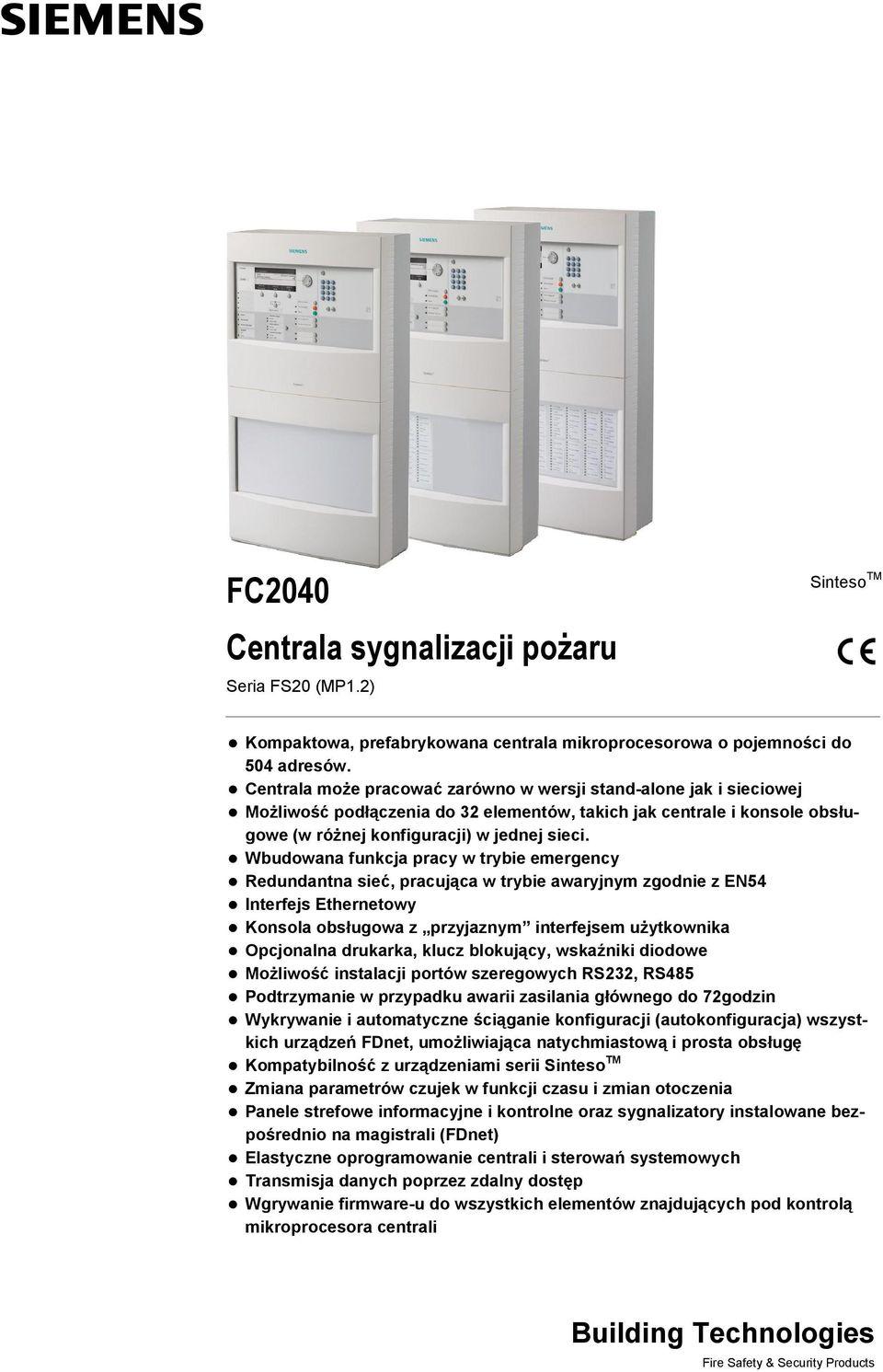

1 FC2040 Sinteso TM Centrala sygnalizacji pożaru Seria FS20 (MP1.2) Kompaktowa, prefabrykowana centrala mikroprocesorowa o pojemności do 504 adresów. Centrala może pracować zarówno w wersji stand-alone jak i sieciowej Możliwość podłączenia do 32 elementów, takich jak centrale i konsole obsługowe (w różnej konfiguracji) w jednej sieci. Wbudowana funkcja pracy w trybie emergency Redundantna sieć, pracująca w trybie awaryjnym zgodnie z EN54 Interfejs Ethernetowy Konsola obsługowa z przyjaznym interfejsem użytkownika Opcjonalna drukarka, klucz blokujący, wskaźniki diodowe Możliwość instalacji portów szeregowych RS232, RS485 Podtrzymanie w przypadku awarii zasilania głównego do 72godzin Wykrywanie i automatyczne ściąganie konfiguracji (autokonfiguracja) wszystkich urządzeń FDnet, umożliwiająca natychmiastową i prosta obsługę Kompatybilność z urządzeniami serii Sinteso TM Zmiana parametrów czujek w funkcji czasu i zmian otoczenia Panele strefowe informacyjne i kontrolne oraz sygnalizatory instalowane bezpośrednio na magistrali (FDnet) Elastyczne oprogramowanie centrali i sterowań systemowych Transmisja danych poprzez zdalny dostęp Wgrywanie firmware-u do wszystkich elementów znajdujących pod kontrolą mikroprocesora centrali

2 Przegląd systemu * Dostępność połączenia BACnet/Ethernet z systemem zarządzania bezpieczeństwem będzie zaanonsowana poprzez odpowiedni dokument dopuszczający rozwiązanie do sprzedaży. 2

3 Rozbudowa systemu Zaawansowana technologicznie magistrala FCnet umożliwia łączenie w sieć do 32 central i konsol obsługowych FT2040 zależnie od wymagań. Innowacyjna redundantna sieć oparta na węzłach nie tylko ustanawia nowe standardy bezpieczeństwa przesyłu danych, ale również dużą prędkość przesyłu danych. Dodatkową zaletą jest możliwość podłączenia każdej centrali do Ethernetu. Połączenie Ethernetowe umożliwia dołączenie do 4 central lub konsol (wliczając Główny Punkt Dostępowy CAP ), ale nie jest zgodne z normą EN54. Szczegóły dotyczące łączenia w sieć w dokumencie Cechy charakterystyczne FC2040 jest kompaktową centrala sygnalizacji pożaru wyposażoną w konsolę obsługową i przystosowaną do pracy z czujkami serii Sinteso TM. Centrala może pracować autonomicznie lub w sieci. Centrala jest konfigurowana przy użyciu przyjaznego dla użytkownika oprogramowania, które umożliwia stworzenie systemu o dużej uniwersalności. Wszystkie czujki na liniach dozorowych są monitorowane na doziemienie. Tworzenie tekstów użytkownika bezpośrednio za pomocą konsoli lub oprogramowania inżynierskiego. Pamięć do 2000 zdarzeń. Automatyczna zmiana czasu letniego i zimowego. Podłączenie do systemu wizualizacji i nadzoru za pomocą BACnet-u 3

4 Elementy składowe Konsola obsługowa Wyposażona jest w: Mikroprocesor wraz z płytą główną Gniazdo Ethernetowe Sloty na moduły RS232, RS485 i moduły sieciowe (SAFEDLINK) Miejsce na klucz typu 'Kaba' lub 'Nordic' Miejsce na drukarkę Płyta peryferii Wyposażona w: Zaciski podłączeniowe magistrali FDnet, zdalnej transmisji (alarmu, uszkodzenia), wyjść sygnalizatorów, programowalnych wejść/wyjść, monitorowanych wyjść alarmu i uszkodzenia, zasilania dodatkowego, zasilania głównego 2 gniazda do instalacji modułów liniowych (FDnet) Zasilacz 150 W, zasilanie awaryjne Zasilacz zasila elementy systemu i ładuje akumulatory Akumulatory zasilają system w przypadku braku zasilania podstawowego Obudowa Obrotową płytę montażową należy instalować do spodu obudowy. Do płyty możemy zamontować: 1 moduł peryferii dla straży pożarnej 2 moduły sygnalizatorów (mogą być także montowany na szynie typu U TS35) Konfiguracja Oprogramowanie instalatora (SintesoWorks) umożliwia dostosowanie systemu do specjalnych wymagań klientów. Przeznaczenie Centrala FC2040 jest przeznaczona do stosowania w średnich aplikacjach np. fabrykach, oddziałach banków, biurowcach itp. oraz w sieci central jako jeden z elementów większego systemu.. FC2040 może pracować także w systemach sieciowych budowanych w obiektach rozległych. Obsługa Każda centrala posiada wbudowaną konsolę obsługową. Dodatkowo centrala może być obsługiwana z innych konsol obsługowych FT2040. Szczegóły dotyczące konsoli patrz dokument

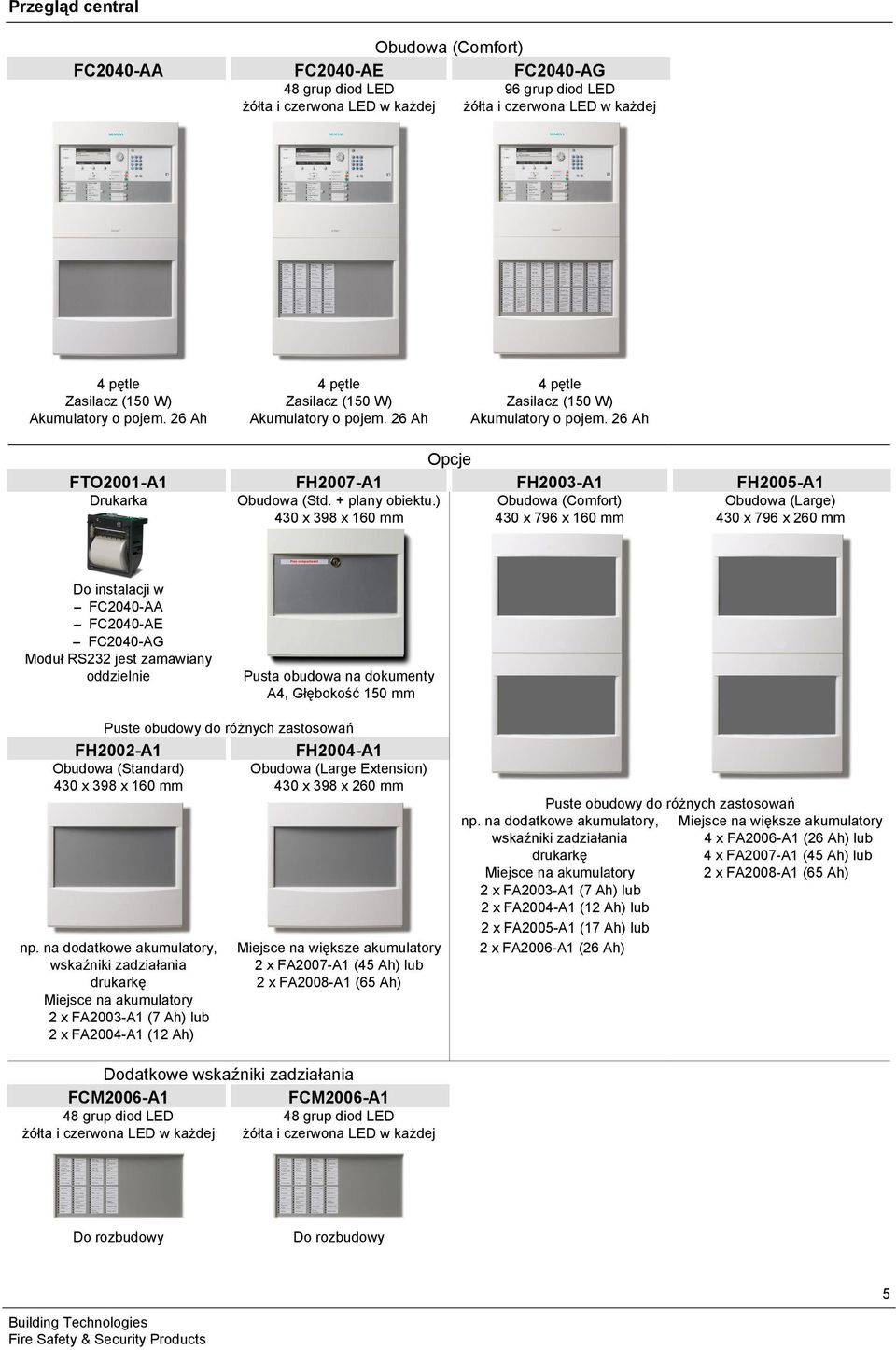

5 Przegląd central Obudowa (Comfort) FC2040-AA FC2040-AE FC2040-AG 48 grup diod LED 96 grup diod LED żółta i czerwona LED w każdej żółta i czerwona LED w każdej 4 pętle 4 pętle 4 pętle Zasilacz (150 W) Zasilacz (150 W) Zasilacz (150 W) Akumulatory o pojem. 26 Ah Akumulatory o pojem. 26 Ah Akumulatory o pojem. 26 Ah Opcje FTO2001-A1 FH2007-A1 FH2003-A1 FH2005-A1 Drukarka Obudowa (Std. + plany obiektu.) Obudowa (Comfort) Obudowa (Large) 430 x 398 x 160 mm 430 x 796 x 160 mm 430 x 796 x 260 mm Do instalacji w FC2040-AA FC2040-AE FC2040-AG Moduł RS232 jest zamawiany oddzielnie Pusta obudowa na dokumenty A4, Głębokość 150 mm Puste obudowy do różnych zastosowań FH2002-A1 FH2004-A1 Obudowa (Standard) Obudowa (Large Extension) 430 x 398 x 160 mm 430 x 398 x 260 mm Puste obudowy do różnych zastosowań np. na dodatkowe akumulatory, Miejsce na większe akumulatory wskaźniki zadziałania 4 x FA2006-A1 (26 Ah) lub drukarkę 4 x FA2007-A1 (45 Ah) lub Miejsce na akumulatory 2 x FA2008-A1 (65 Ah) 2 x FA2003-A1 (7 Ah) lub 2 x FA2004-A1 (12 Ah) lub 2 x FA2005-A1 (17 Ah) lub np. na dodatkowe akumulatory, Miejsce na większe akumulatory 2 x FA2006-A1 (26 Ah) wskaźniki zadziałania 2 x FA2007-A1 (45 Ah) lub drukarkę 2 x FA2008-A1 (65 Ah) Miejsce na akumulatory 2 x FA2003-A1 (7 Ah) lub 2 x FA2004-A1 (12 Ah) Dodatkowe wskaźniki zadziałania FCM2006-A1 FCM2006-A1 48 grup diod LED 48 grup diod LED żółta i czerwona LED w każdej żółta i czerwona LED w każdej Do rozbudowy Do rozbudowy 5

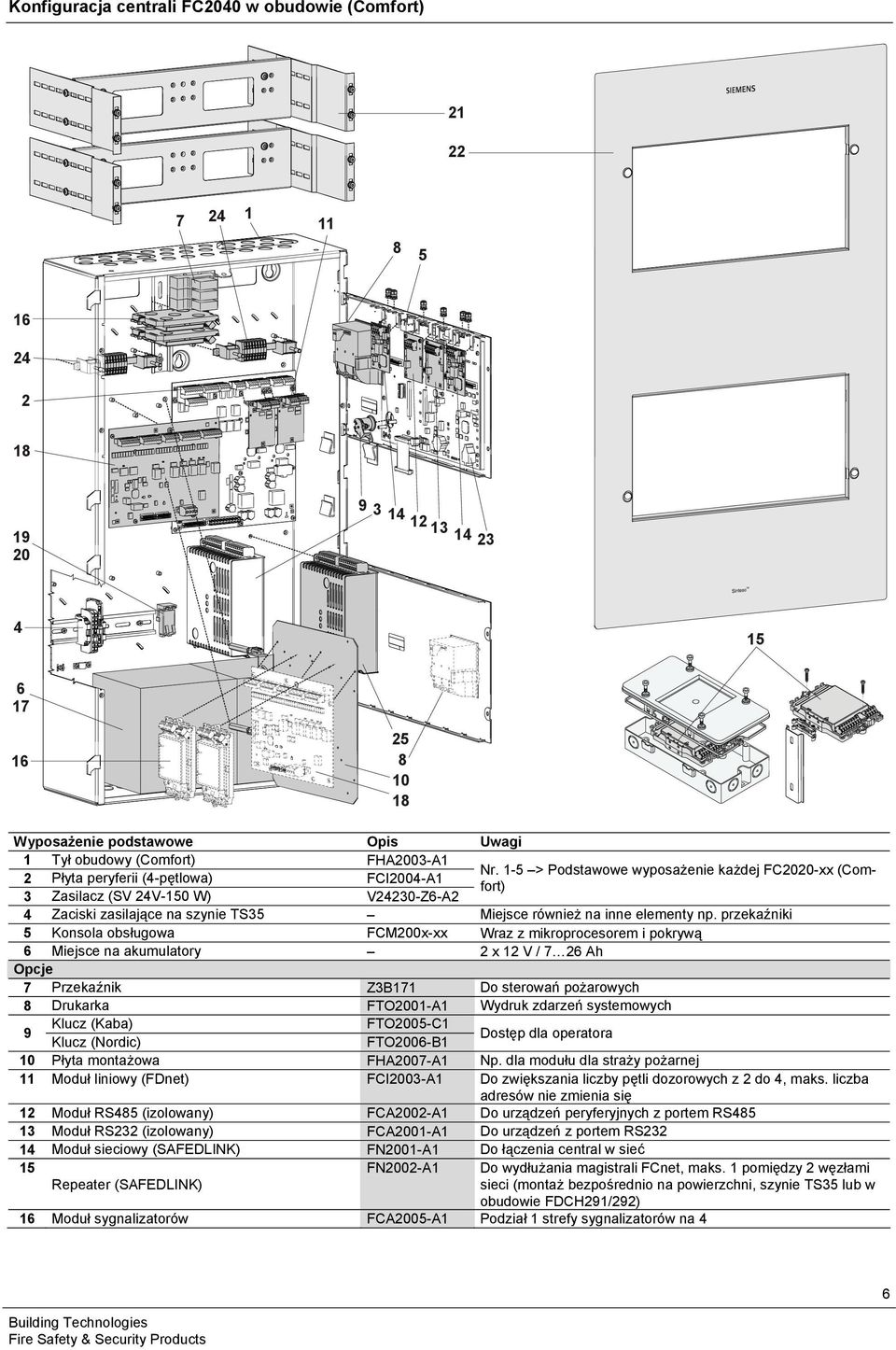

6 Konfiguracja centrali FC2040 w obudowie (Comfort) Wyposażenie podstawowe Opis Uwagi 1 Tył obudowy (Comfort) FHA2003-A1 Nr. 1-5 > Podstawowe wyposażenie każdej FC2020-xx (Comfort) 2 Płyta peryferii (4-pętlowa) FCI2004-A1 3 Zasilacz (SV 24V-150 W) V24230-Z6-A2 4 Zaciski zasilające na szynie TS35 Miejsce również na inne elementy np. przekaźniki 5 Konsola obsługowa FCM200x-xx Wraz z mikroprocesorem i pokrywą 6 Miejsce na akumulatory 2 x 12 V / 7 26 Ah Opcje 7 Przekaźnik Z3B171 Do sterowań pożarowych 8 Drukarka FTO2001-A1 Wydruk zdarzeń systemowych 9 Klucz (Kaba) FTO2005-C1 Klucz (Nordic) FTO2006-B1 Dostęp dla operatora 10 Płyta montażowa FHA2007-A1 Np. dla modułu dla straży pożarnej 11 Moduł liniowy (FDnet) FCI2003-A1 Do zwiększania liczby pętli dozorowych z 2 do 4, maks. liczba adresów nie zmienia się 12 Moduł RS485 (izolowany) FCA2002-A1 Do urządzeń peryferyjnych z portem RS Moduł RS232 (izolowany) FCA2001-A1 Do urządzeń z portem RS Moduł sieciowy (SAFEDLINK) FN2001-A1 Do łączenia central w sieć 15 Repeater (SAFEDLINK) FN2002-A1 Do wydłużania magistrali FCnet, maks. 1 pomiędzy 2 węzłami sieci (montaż bezpośrednio na powierzchni, szynie TS35 lub w obudowie FDCH291/292) 16 Moduł sygnalizatorów FCA2005-A1 Podział 1 strefy sygnalizatorów na 4 6

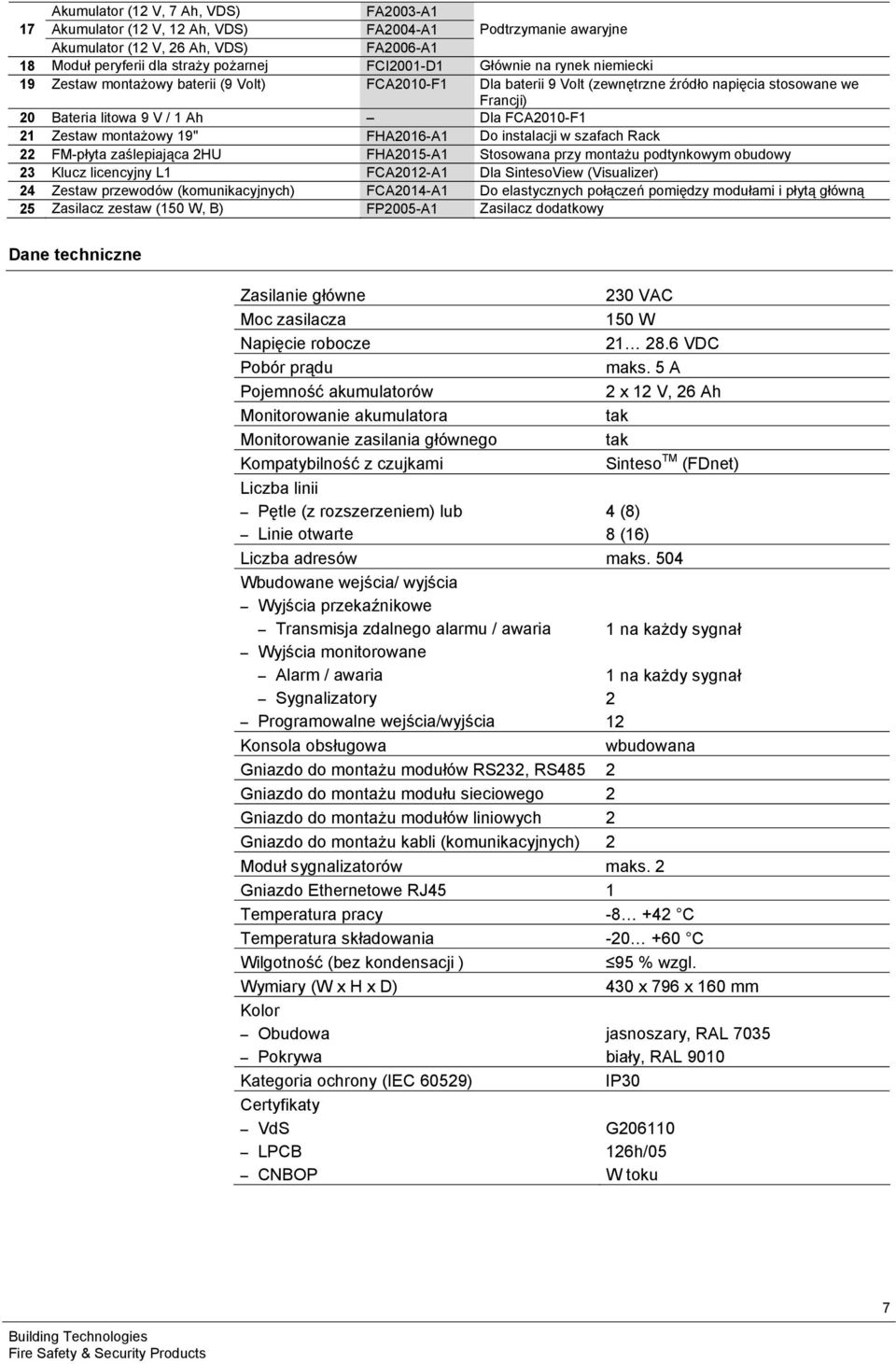

7 Akumulator (12 V, 7 Ah, VDS) FA2003-A1 17 Akumulator (12 V, 12 Ah, VDS) FA2004-A1 Podtrzymanie awaryjne Akumulator (12 V, 26 Ah, VDS) FA2006-A1 18 Moduł peryferii dla straży pożarnej FCI2001-D1 Głównie na rynek niemiecki 19 Zestaw montażowy baterii (9 Volt) FCA2010-F1 Dla baterii 9 Volt (zewnętrzne źródło napięcia stosowane we Francji) 20 Bateria litowa 9 V / 1 Ah Dla FCA2010-F1 21 Zestaw montażowy 19" FHA2016-A1 Do instalacji w szafach Rack 22 FM-płyta zaślepiająca 2HU FHA2015-A1 Stosowana przy montażu podtynkowym obudowy 23 Klucz licencyjny L1 FCA2012-A1 Dla SintesoView (Visualizer) 24 Zestaw przewodów (komunikacyjnych) FCA2014-A1 Do elastycznych połączeń pomiędzy modułami i płytą główną 25 Zasilacz zestaw (150 W, B) FP2005-A1 Zasilacz dodatkowy Dane techniczne Zasilanie główne Moc zasilacza Napięcie robocze Pobór prądu Pojemność akumulatorów Monitorowanie akumulatora Monitorowanie zasilania głównego Kompatybilność z czujkami Liczba linii Pętle (z rozszerzeniem) lub Linie otwarte 230 VAC 150 W VDC maks. 5 A 2 x 12 V, 26 Ah tak tak Sinteso TM (FDnet) 4 (8) 8 (16) Liczba adresów maks. 504 Wbudowane wejścia/ wyjścia Wyjścia przekaźnikowe Transmisja zdalnego alarmu / awaria Wyjścia monitorowane Alarm / awaria Sygnalizatory Programowalne wejścia/wyjścia Konsola obsługowa 1 na każdy sygnał 1 na każdy sygnał 2 12 wbudowana Gniazdo do montażu modułów RS232, RS485 2 Gniazdo do montażu modułu sieciowego 2 Gniazdo do montażu modułów liniowych 2 Gniazdo do montażu kabli (komunikacyjnych) 2 Moduł sygnalizatorów maks. 2 Gniazdo Ethernetowe RJ45 1 Temperatura pracy C Temperatura składowania C Wilgotność (bez kondensacji ) 95 % wzgl. Wymiary (W x H x D) 430 x 796 x 160 mm Kolor Obudowa Pokrywa Kategoria ochrony (IEC 60529) Certyfikaty VdS LPCB CNBOP jasnoszary, RAL 7035 biały, RAL 9010 IP30 G h/05 W toku 7

8 Dane do zamówień Typ Nr katalogowy Opis Waga Centrale FC2040-AA A5Q Centrala (4-pętlowa) kg FC2040-AE A5Q Centrala (4-pętlowa) kg FC2040-AG A5Q Centrala (4-pętlowa) kg Opcje Z3B Przekaźnik 250 VAC / 10 A kg FTO2001-A1 A5Q Drukarka kg A5Q Papier do drukarki (10 rolek) kg FTO2005-C1 A5Q Klucz (Kaba) kg FTO2006-B1 A5Q Klucz (Nordic) kg FHA2007-A1 A5Q Płyta montażowa kg FCI2003-A1 A5Q Moduł liniowy (FDnet) kg FCA2002-A1 A5Q Moduł RS485 (izolowany) kg FCA2001-A1 A5Q Moduł RS232 (izolowany) kg FN2001-A1 A5Q Moduł sieciowy (SAFEDLINK) kg FN2002-A1 S24236-B2502-A1 Repeater (SAFEDLINK) kg FCA2005-A1 A5Q Moduł sygnalizatorów kg FCA2014-A1 A5Q Zestaw kabli (komunikacyjnych) kg FCI2001-D1 A5Q Moduł dla straży pożarnej kg FH2002-A1 A5Q Obudowa (Standard) kg FH2007-A1 A5Q Obudowa (Std. + miejsce na plany obiektu) kg FH2004-A1 A5Q Obudowa (Large Extension) kg FH2003-A1 A5Q Obudowa (Comfort) kg FH2005-A1 A5Q Obudowa (Large) kg FCM2006-A1 A5Q Wskaźniki zadziałania (48xLED) kg FCM2007-A1 A5Q Wskaźniki zadziałania (96xLED ) kg FCA2010-F1 A5Q Zestaw montaż. baterii (9 Volt) (dla Francji) kg A5Q Bateria litowa 9 V / 1 Ah, do FCA2010-F kg FHA2016-A1 A5Q Zestaw montażowy19" kg FHA2015-A1 A5Q Płyta zaślepiająca 2HU kg Dodatkowe zasilacze FP2003-A1 A5Q Zestaw zasilacza (70 W) kg FP2004-A1 A5Q Zestaw zasilacza (150 W) do instalacji w kg pustej obudowie FP2005-A1 A5Q Zestaw zasilacza (150 W) do kaskady kg Akumulatory FA2003-A1 A5Q Akumulator (12 V, 7 Ah, VDS) kg FA2004-A1 A5Q Akumulator (12 V, 12 Ah, VDS) kg FA2005-A1 A5Q Akumulator (12 V, 17 Ah, VDS) kg FA2006-A1 A5Q Akumulator (12 V, 26 Ah, VDS) kg FA2007-A1 A5Q Akumulator (12 V, 45 Ah, VDS) kg FA2008-A1 A5Q Akumulator (12 V, 65 Ah, VDS) kg Licencje FCA2012-A1 A5Q Klucz licencyjny (L1) kg Siemens Sp. z o.o. Dyrektor: Marek Bielski Adres korespondencyjny: Siemens Sp. z o.o. ul. Żupnicza Warszawa Wejście dla gości: Siemens Sp. z o.o. ul. Żupnicza Warszawa Siemens Sp. z o.o. Warszawa. Zarząd: Peter Baudrexl, Alexander von Thielmann Sąd Rejonowy dla m.st. Warszawy,: XIII Wydział Gospodarczy Krajowego Rejestru Sądowego, ul. Barska 28/30, Warszawa, Nr KRS Wysokość kapitału spółki: ,- PLN, Certyfikat BS EN ISO 9001:2000, WEEE E W, NIP: Dane i konstrukcja mogą ulec zmianie bez uprzedzenia. Dostępność wyrobów może ulec zmianie. Dokument nr _d_pl Instrukcja FS20 Wydanie Sekcja 1
