1 SZYBKI START KAMERA GXV3601 Model CCD/LL/HD

2 1. Opis Kamera GXV3601 to innowacyjna kamera IP najnowszej generacji występująca w trzech rodzajach, z przetwornikiem SONY HAD CCD, APTINA 640x512 oraz APTINA 1600x1200 (HD). Charakteryzuje ją najwyższej jakości kompresja video w czasie rzeczywistym dzięki zastosowaniu kodeków H.264 w rozdzielczości D1 z zachowaniem ostrości obrazu przy niskim obciążeniu łącza. Wsparta przez protokoły SIP/VoIP w celu uzyskania dwukierunkowego strumienia audio i video w połączeniu z telefonami przenośnymi oraz wideotelefonami. Posiada możliwość zasilania w technologii PoE. Ponadto cechuje się system analizy obrazu, dużym buforem zapisu obrazu przed i po zdarzeniowego oraz zaawansowanym system zabezpieczeń. Kamery GXV3601 to unikatowe, kompletne połączenie najlepszych rozwiązań w dziedzinie kontroli alarmowej, monitoringu oraz transmisji bezprzewodowej, które razem tworzą wyrafinowany i najlepszy w tej klasie produktów elastyczny system kontroli, obsługiwany przez intuicyjne oprogramowanie video Grandstream GSurf (wspiera do 36 kamer jednocześnie). Kamery GXV3601 idealnie dostosowują się do wszelkich profesjonalnych rozwiązań. Cechy kamery: Wysokiej jakości obiektyw z sensorem SONY CCD lub APTINA o wysokiej ostrości obrazu Zaawansowany wielostrumieniowy kodek H.264 pracujący w czasie rzeczywistym, kodek JPEG Motion wspierający detekcję ruchu w rozdzielczości D1 Wejście/wyjście na alarm, wejście/wyjście audio, RS485, kontrola tęczówki oka 24MB bufor zapisu obrazu przed- i po zdarzeniowego Port USB 2.0 oraz gniazdo SD umożliwia zainstalowanie dodatkowej pamięci lub karty sieciowej Wsparcie dla zasilania Power-over-Ethernet PoE (802.3af), Opcjonalnie antena do obsługi połączeni bezprzewodowych, Zintegrowany system analizy video, wsparcie dla przesyłaniu obrazu w połączeniu z telefonami przenośnymi i wideotelefonami dzięki protokołom SIP/VoIP w systemie dwustrumieniowego audio i wideo, Transmisja strumienia RTSP (dźwięk oraz wideo). Grandstream Networks 2

3 2. Zawartość kompletu - kamera IP GXV3601, - zasilacz 12V, - blok zacisków (6 pinów) dla urządzeń zewnętrznych (czujnik podczerwieni, detektor dymu, wejście/wyjście alarmowe, RS-485 itd.), - niniejsza instrukcja. 3. Opis elementów Grandstream Networks 3

4 Regulacja ostrości Przesłona Złącze regulacji przesłony Wideo DC 1. Zasilanie - 2. NC + 3. Wideo 4. GND - Network port sieciowy 10/100 Mbps Dioda zielona połączenie 10Mbps Dioda żółta połączenie 100Mbps Mruganie diody aktywność (transmisja) AUDIO IN wejście (dźwięk), gniazdo 3,5mm AUDIO OUT wyjście (dźwięk), gniazdo 3,5mm VOUT 1xBNC wyjście wideo (1.0V p-p, rezystancja 75Ω) DC 12V gniazdo zasilania SD/MMC slot kart pamięci RESET przytrzymanie 6 sekund przywrócenie ustawień fabrycznych USB port USB (pamięci masowe pendrive) POWER dioda zasilania (świeci jeżeli urządzenie podłączone do zasilania) Blok pinów (zielony) RS-485 i wejście (IN) alarmowe oraz wyjście (OUT) 4. Podłączenie Na poniższym rysunku zaprezentowano scenariusz podłączenia kamery. Grandstream Networks 4

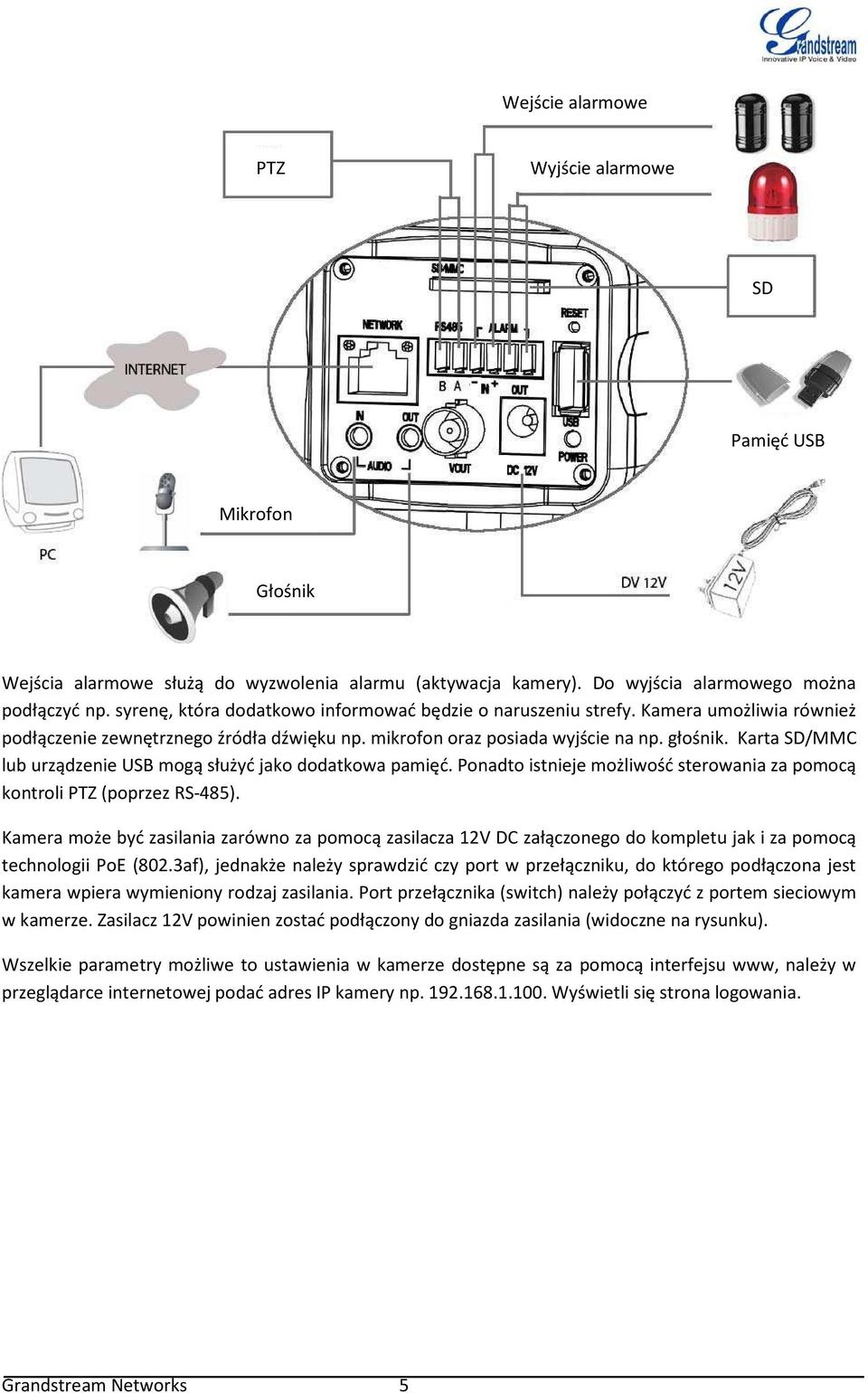

5 Wejście alarmowe PTZ Wyjście alarmowe SD Pamięć USB Mikrofon Głośnik Wejścia alarmowe służą do wyzwolenia alarmu (aktywacja kamery). Do wyjścia alarmowego można podłączyć np. syrenę, która dodatkowo informować będzie o naruszeniu strefy. Kamera umożliwia również podłączenie zewnętrznego źródła dźwięku np. mikrofon oraz posiada wyjście na np. głośnik. Karta SD/MMC lub urządzenie USB mogą służyć jako dodatkowa pamięć. Ponadto istnieje możliwość sterowania za pomocą kontroli PTZ (poprzez RS-485). Kamera może być zasilania zarówno za pomocą zasilacza 12V DC załączonego do kompletu jak i za pomocą technologii PoE (802.3af), jednakże należy sprawdzić czy port w przełączniku, do którego podłączona jest kamera wpiera wymieniony rodzaj zasilania. Port przełącznika (switch) należy połączyć z portem sieciowym w kamerze. Zasilacz 12V powinien zostać podłączony do gniazda zasilania (widoczne na rysunku). Wszelkie parametry możliwe to ustawienia w kamerze dostępne są za pomocą interfejsu www, należy w przeglądarce internetowej podać adres IP kamery np Wyświetli się strona logowania. Grandstream Networks 5

6 Nazwa użytkownika : admin Hasło : admin Użytkownik zostanie zapytany czy zainstalować dodatek w postaci GSViewerX.cab, należy wyrazić zgodę. Jest to niezbędne do obsługi interfejsu www. Po zainstalowaniu wymaganego dodatku, pojawi się następujące okno. Poszczególne ikony odpowiedzialne są za konfigurację. Więcej informacji w Podręczniku użytkownika. 5. Specyfikacja techniczna Przetwornik W zależności od modelu Typ obiektywu 1/3 Sony Super HAD CCD 1/4 Aptina CMOS 640x512 1/3.2 Aptina 2 Megapixel CMOS 1600x1200 1/3 CS, regulowana przesłona (DC), regulowana ogniskowa 3,5-8mm Grandstream Networks 6

7 Minimalne oświetlenie [Lux] 0,015 do F1,4 Kompresja wideo H.264 Maksymalna rozdzielczość w D1 : 720x576 (PAL)/ 720x480 (NTSC) zależności od modelu 1600 x 1200 Maksymalna ilość klatek/s przy maksymalnej rozdzielczości Szybkość próbkowania 30/25 dla D1 (NTSC/PAL) 75/62,5 dla D1 (NTSC/PAL), 32kbps ~ 1Mbps Wejście dla sygnału wideo 1xBNC (1.0Vp-p, rezystancja 75Ω) Wejście dla sygnału audio Wyjście dla sygnału audio 3,5 mm typu jack 3,5 mm typu jack (wyjście liniowe) Wejście alarmowe 1 Wyjście alarmowe 1 wyjście (125VAC/0,5A lub 30VAC/2A) Kompresja dźwięku G.711 i G.726 Regulacja przesłony Port szeregowy Analiza obrazu Bufor Zdjęcia Protokoły sieciowe Port sieciowy Kilka strumieni dla nagrywania i podglądu Bezpieczeństwo TAK RS-485 Detekcja ruchu (do 16 stref), kompensacja ewentualnej utraty pakietów z obrazem (w trakcie implementacji) 24MB Możliwość wysłania mailem lub na FTP po wyzwoleniu alarmu TCP/UDP/IP, RTP/RTCP, RTSP, DHCP, PPPoE, DDNS, HTTP 10/100 Mbps TAK HTTPS i hasła Zasilanie PoE Standard IEEE 802.3af Klasa 3 Porty dodatkowe Wsparcie dla SIP/VoIP Wymiary Waga Temperatury pracy Wilgotność Zasilacz SD2.0 i USB2.0 TAK 155mm x 68mm x 64mm 0,9 kg -10 C C 10-90% (bez kondensacji pary wodnej) Wyjście 12V DC/1,5A, wejście V AC, 50-60Hz Certyfikaty FCC, EN55022, EN , EN , EN55024, EN , C- tick AS/NZS CISPR22, CISPR24 Obiektyw Mocowanie obiektywu CS Przetwornik 1/3 Regulacja ogniskowej 3,5 8 mm Apertura (D/f ) 1/1,4 Grandstream Networks 7

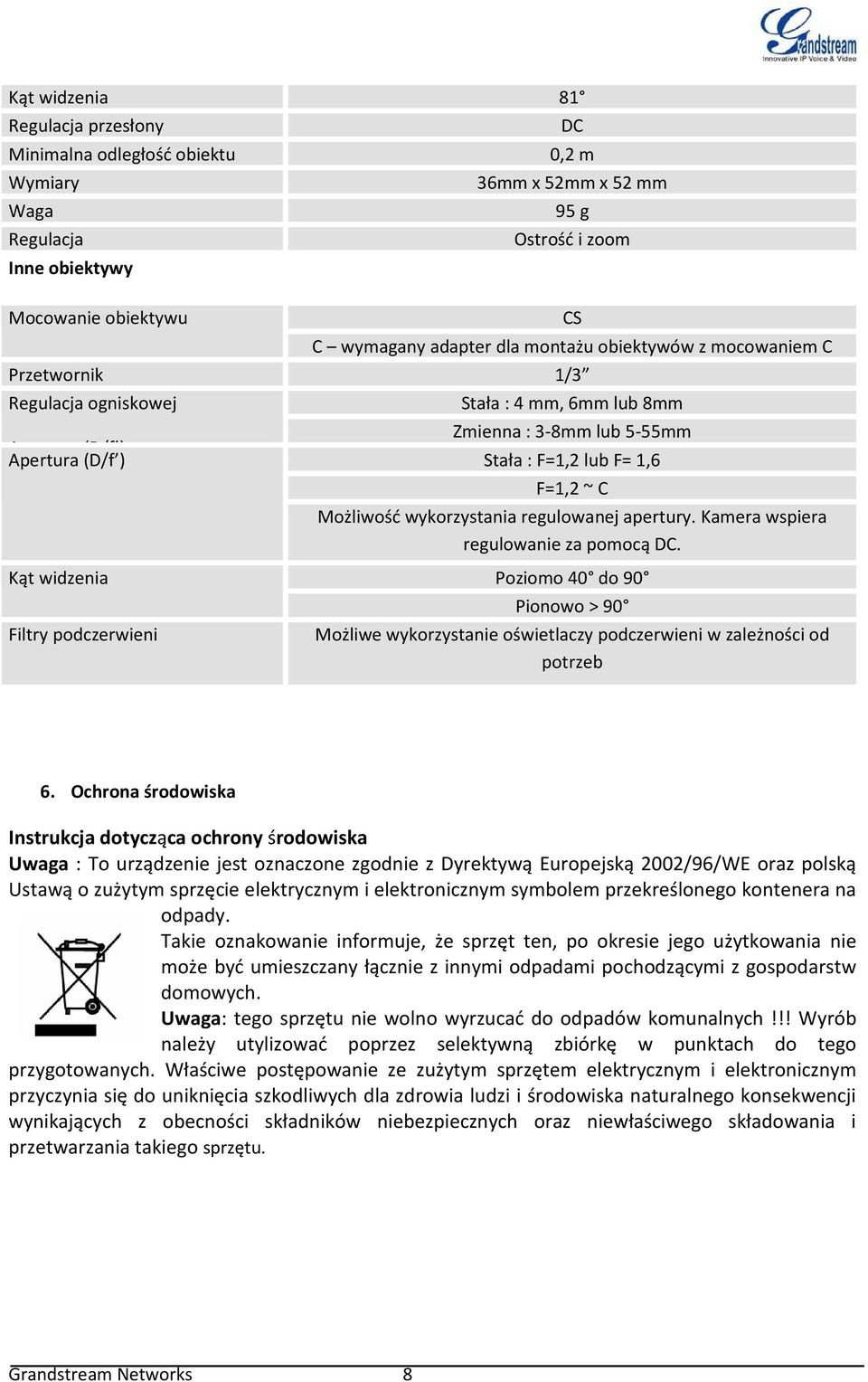

8 Kąt widzenia 81 Regulacja przesłony Minimalna odległość obiektu Wymiary Waga Regulacja Inne obiektywy Mocowanie obiektywu DC 0,2 m 36mm x 52mm x 52 mm 95 g Ostrość i zoom CS C wymagany adapter dla montażu obiektywów z mocowaniem C Przetwornik 1/3 Regulacja ogniskowej Apertura (D/f ) Apertura (D/f ) Kąt widzenia Filtry podczerwieni Stała : 4 mm, 6mm lub 8mm Zmienna : 3-8mm lub 5-55mm Stała : F=1,2 lub F= 1,6 F=1,2 ~ C Możliwość wykorzystania regulowanej apertury. Kamera wspiera regulowanie za pomocą DC. Poziomo 40 do 90 Pionowo > 90 Możliwe wykorzystanie oświetlaczy podczerwieni w zależności od potrzeb 6. Ochrona środowiska Instrukcja dotycząca ochrony środowiska Uwaga : To urządzenie jest oznaczone zgodnie z Dyrektywą Europejską 2002/96/WE oraz polską Ustawą o zużytym sprzęcie elektrycznym i elektronicznym symbolem przekreślonego kontenera na odpady. Takie oznakowanie informuje, że sprzęt ten, po okresie jego użytkowania nie może być umieszczany łącznie z innymi odpadami pochodzącymi z gospodarstw domowych. Uwaga: tego sprzętu nie wolno wyrzucać do odpadów komunalnych!!! Wyrób należy utylizować poprzez selektywną zbiórkę w punktach do tego przygotowanych. Właściwe postępowanie ze zużytym sprzętem elektrycznym i elektronicznym przyczynia się do uniknięcia szkodliwych dla zdrowia ludzi i środowiska naturalnego konsekwencji wynikających z obecności składników niebezpiecznych oraz niewłaściwego składowania i przetwarzania takiego sprzętu. Grandstream Networks 8
