1 W1100/W1200 Projektor cyfrowy Podręcznik użytkownika Witamy

2 Spis treści Ważne instrukcje bezpieczeństwa...3 Wprowadzenie...7 Funkcje projektora... 7 Zestaw... 8 Zewnętrzny widok projektora... 9 Elementy sterujące i funkcje Ustawienie projektora...15 Wybór miejsca Uzyskanie odpowiedniej wielkości wyświetlanego obrazu Połączenia...19 Podłączanie urządzeń wideo Obsługa...22 Uruchamianie projektora Regulacja wyświetlanego obrazu Używanie menu Zabezpieczanie projektora Przełączanie sygnałów wejściowych. 28 Powiększanie i wyszukiwanie szczegółów Wybór współczynnika kształtu Optymalizacja obrazu Ukrywanie obrazu Ustawienia funkcji Licznik uśpienia.. 35 Zamrażanie obrazu Obsługa na dużych wysokościach Regulacja dźwięku Równoczesne wyświetlanie więcej niż jednego źródła obrazu Personalizacja wyświetlania menu projektora Wyłączanie projektora Operacje w menu Konserwacja...50 Jak dbać o projektor Informacje dotyczące lampy Rozwiązywanie problemów...57 Specyfikacje...58 Wymiary Instalacja przy montażu sufitowym Tabela częstotliwości Informacje o gwarancji i prawie autorskim...63 Oświadczenia dotyczące przepisów Spis treści

3 Ważne instrukcje bezpieczeństwa Projektor został zaprojektowany i przetestowany tak, że spełnia najnowsze standardy bezpieczeństwa sprzętu elektronicznego i informatycznego. W celu zapewnienia bezpiecznego użytkowania produktu należy jednak przestrzegać instrukcji zawartych w niniejszym podręczniku i oznaczeniach samego produktu. Instrukcje bezpieczeństwa 1. Przeczytaj ten podręcznik przed rozpoczęciem używania projektora. Zachowaj go, aby móc odwołać się do niego w przyszłości. 4. Zawsze otwieraj przesłonę obiektywu lub zdejmuj nakładkę obiektywu, jeśli lampa projektora jest włączona. 2. W czasie działania projektora nie patrz prosto w obiektyw. Intensywna wiązka światła może uszkodzić wzrok. 5. W niektórych krajach napięcie w sieci jest NIESTABILNE. Projektor przystosowany jest do prawidłowego działania w przedziale od 100 do 240 V, ale może zawodzić, jeśli występują przerwy w dopływie prądu lub wahania napięcia ±10 V. W miejscach, gdzie może wystąpić fluktuacja napięcia lub zaniki zasilania, zaleca się podłączenie projektora przez stabilizator napięcia, zabezpieczenie przeciwprzepięciowe lub zasilacza awaryjny (UPS). 3. Serwisowanie powierzaj tylko wykwalifikowanemu personelowi. 6. Nie blokuj obiektywu żadnymi obiektami, gdy projektor jest włączony, gdyż może to spowodować nagrzanie, deformację lub nawet zapalenie się obiektów. Aby tymczasowo wyłączyć lampę, naciśnij BLANK na projektorze lub pilocie. Ważne instrukcje bezpieczeństwa 3

4 Instrukcje bezpieczeństwa (kontynuacja) 7. Podczas działania lampa bardzo się rozgrzewa. Przed wymontowaniem zespołu lampy w celu wymiany należy zaczekać ok. 45 minut na ostygnięcie projektora. 10. Nie umieszczaj urządzenia na niestabilnym wózku, stojaku lub stole. Produkt może upaść i doznać poważnego uszkodzenia. 8. Nie użytkuj lampy po zakończeniu okresu jej żywotności. Eksploatacja lampy ponad przewidziany dla niej czas użyteczności, może w niektórych sytuacjach spowodować jej pęknięcie. 9. Nigdy nie należy wymieniać lampy, ani żadnych elementów elektronicznych, przed odłączeniem projektora od sieci. 11. Nie próbuj samodzielnie rozmontowywać tego projektora. Wewnątrz znajdują się elementy pod niebezpiecznym napięciem, które może spowodować śmierć w momencie ich dotknięcia. Lampa, zaopatrzona w osobną, zdejmowaną pokrywę jest jedyną częścią, która może być serwisowana przez użytkownika. W żadnym razie nie wolno usuwać lub zdejmować innych pokryw. Naprawy i serwisowanie powierzaj tylko wykwalifikowanym pracownikom serwisu. 12. Gdy projektor działa, z kratki wentylacyjnej może wydobywać się rozgrzane powietrze i charakterystyczny zapach. Jest to normalne i nie oznacza awarii produktu. 4 Ważne instrukcje bezpieczeństwa

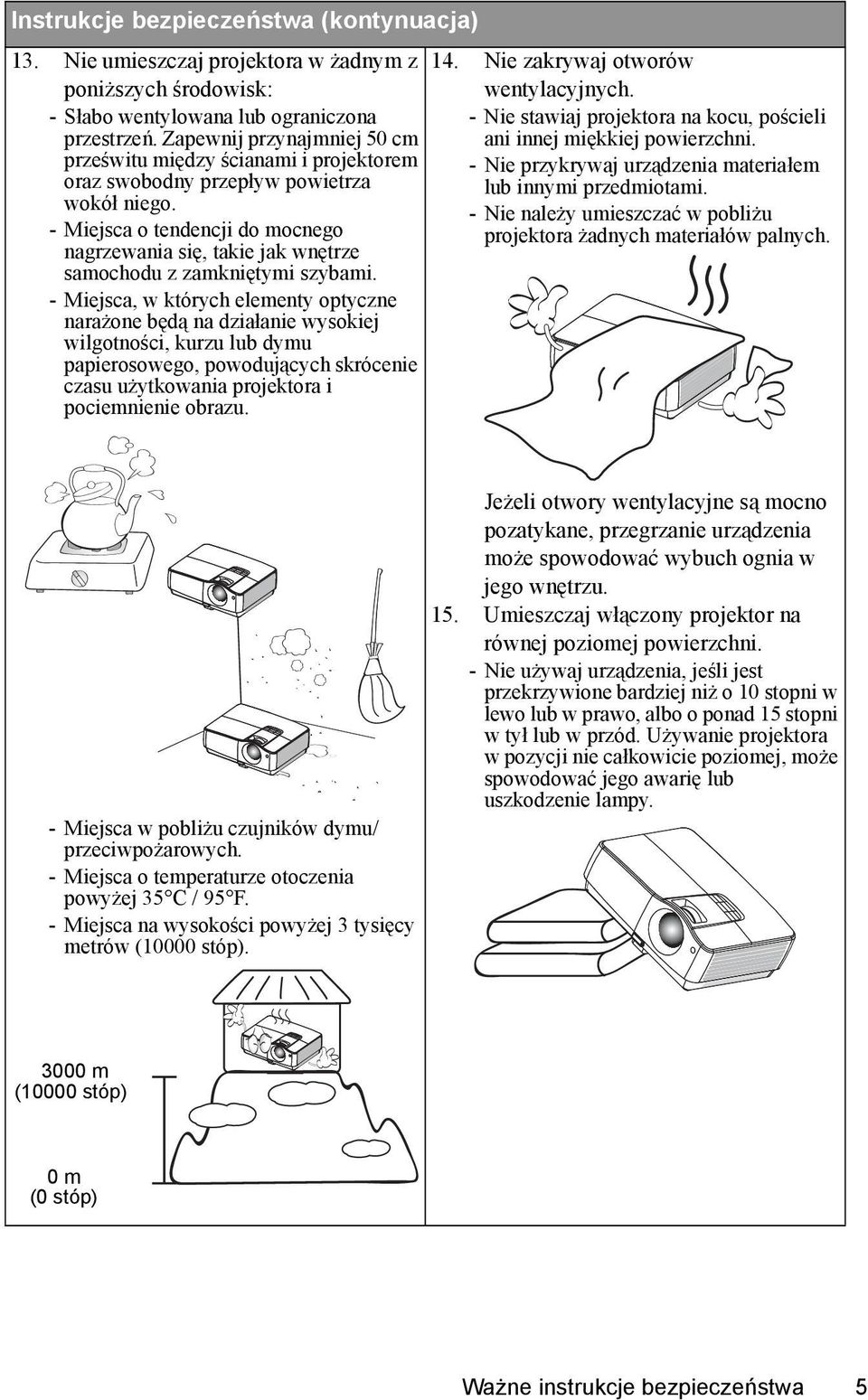

5 Instrukcje bezpieczeństwa (kontynuacja) 13. Nie umieszczaj projektora w żadnym z poniższych środowisk: - Słabo wentylowana lub ograniczona przestrzeń. Zapewnij przynajmniej 50 cm prześwitu między ścianami i projektorem oraz swobodny przepływ powietrza wokół niego. - Miejsca o tendencji do mocnego nagrzewania się, takie jak wnętrze samochodu z zamkniętymi szybami. - Miejsca, w których elementy optyczne narażone będą na działanie wysokiej wilgotności, kurzu lub dymu papierosowego, powodujących skrócenie czasu użytkowania projektora i pociemnienie obrazu. 14. Nie zakrywaj otworów wentylacyjnych. - Nie stawiaj projektora na kocu, pościeli ani innej miękkiej powierzchni. - Nie przykrywaj urządzenia materiałem lub innymi przedmiotami. - Nie należy umieszczać w pobliżu projektora żadnych materiałów palnych. - Miejsca w pobliżu czujników dymu/ przeciwpożarowych. - Miejsca o temperaturze otoczenia powyżej 35 C / 95 F. - Miejsca na wysokości powyżej 3 tysięcy metrów (10000 stóp). Jeżeli otwory wentylacyjne są mocno pozatykane, przegrzanie urządzenia może spowodować wybuch ognia w jego wnętrzu. 15. Umieszczaj włączony projektor na równej poziomej powierzchni. - Nie używaj urządzenia, jeśli jest przekrzywione bardziej niż o 10 stopni w lewo lub w prawo, albo o ponad 15 stopni w tył lub w przód. Używanie projektora w pozycji nie całkowicie poziomej, może spowodować jego awarię lub uszkodzenie lampy m (10000 stóp) 0 m (0 stóp) Ważne instrukcje bezpieczeństwa 5

6 Instrukcje bezpieczeństwa (kontynuacja) 16. Nie stawiaj projektora na żadnym z boków, w pozycji pionowej. Może to spowodować jego przewrócenie się i doprowadzić do urazów użytkownika lub uszkodzenia urządzenia. 18. Nie umieszczaj w pobliżu urządzenia żadnych cieczy. Ciecz wylana do projektora może spowodować jego awarię. Jeśli projektor ulegnie zamoczeniu, odłącz go od zasilania i zadzwoń do BenQ w celu przeprowadzenia jego naprawy. 17. Nie stawaj na projektorze i nie umieszczaj na nim żadnych przedmiotów. Oprócz prawdopodobnego uszkodzenia projektora takie postępowanie może prowadzić do wypadków i obrażeń. 19. Urządzenie potrafi wyświetlać odwrócone obrazy po zainstalowaniu go na suficie. Należy używać wyłącznie zestawu BenQ do montażu sufitowego i należy upewnić się, że projektor jest pewnie zainstalowany. 6 Ważne instrukcje bezpieczeństwa

7 Wprowadzenie Funkcje projektora Projektor łączy w sobie system optyczny o wysokiej wydajności z konstrukcją przyjazną dla użytkownika, co gwarantuje niezawodność i łatwość użytkowania. Projektor oferuje następujące funkcje. 2 duże głośniki x 10W SRS WOW HD TM znacząco poprawia jakość odtwarzania audio, dając dynamiczne wrażenia 3D z głębokimi, bogatymi basami i wysoką częstotliwością zapewniającą wyraźne detale. Podwójne wejścia HDMI Zgodność HDCP Szybkie wyszukiwanie automatyczne, które przyspiesza proces wykrywania sygnału Funkcja ochrony hasłem do wyboru Zarządzanie kolorami 3D, które umożliwia dowolną regulację kolorów Jednoprzyciskowe strojenie automatyczne, pozwalające na ustawienie najlepszej jakości obrazu Cyfrowa korekcja zniekształceń trapezowych do korekcji zniekształconych obrazółw Regulacja równowagi barw ekranu danych/video Lampa projekcyjna o wysokiej jasności Wielojęzyczne menu ekranowe (OSD) Kompatybilność z telewizją Component HDTV (YPbPr) Widoczna jasność wyświetlanego obrazu będzie się wahać w zależności od warunków oświetleniowych otoczenia i ustawień kontrastu / jasności wybranego wejścia sygnału. Jasność lampy zmniejsza się z czasem i może różnić się w zależności od specyfikacji producenta lamp. Takie zachowanie jest normalne i prawidłowe. Wprowadzenie 7

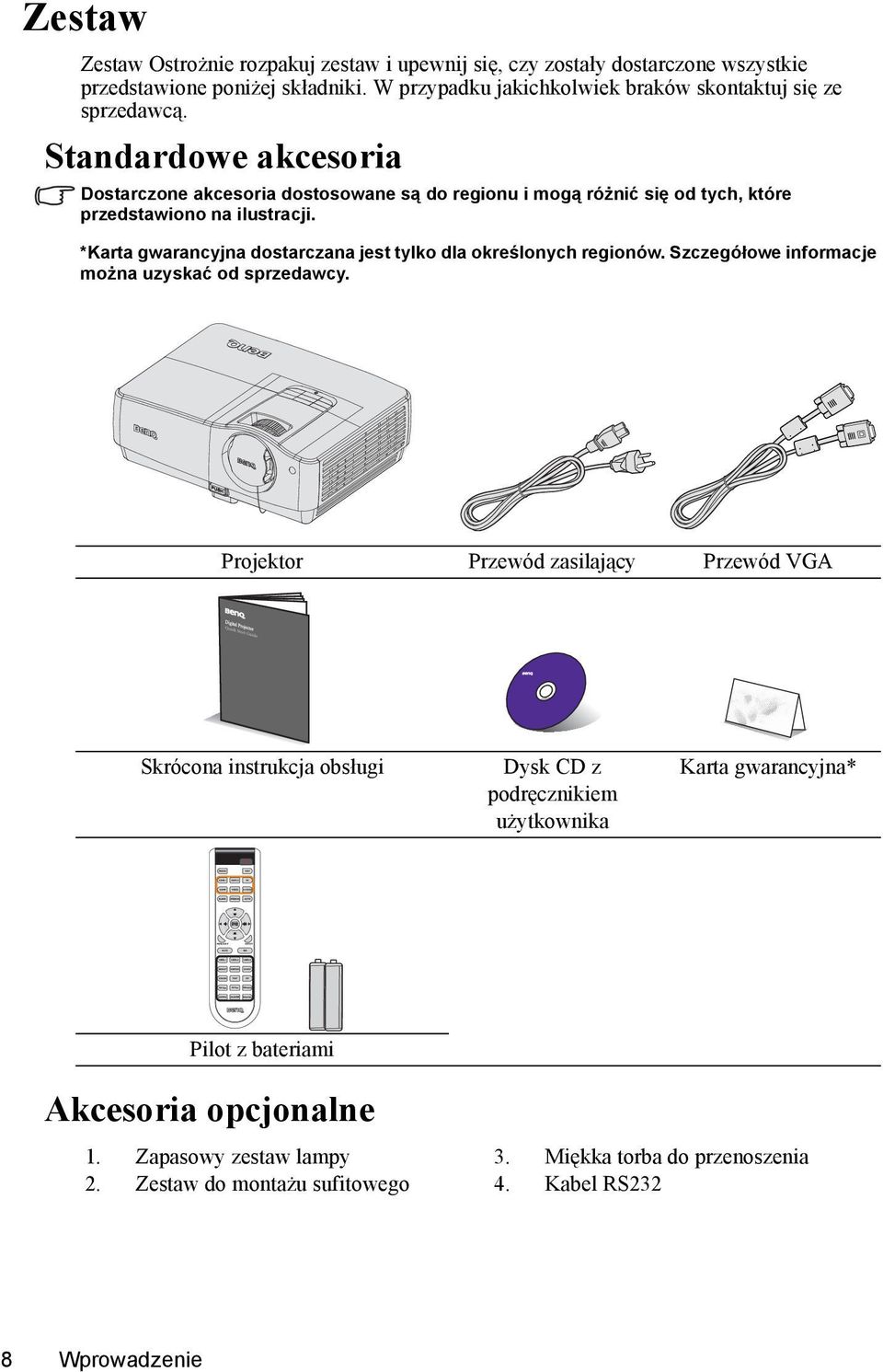

8 Zestaw Zestaw Ostrożnie rozpakuj zestaw i upewnij się, czy zostały dostarczone wszystkie przedstawione poniżej składniki. W przypadku jakichkolwiek braków skontaktuj się ze sprzedawcą. Standardowe akcesoria Dostarczone akcesoria dostosowane są do regionu i mogą różnić się od tych, które przedstawiono na ilustracji. *Karta gwarancyjna dostarczana jest tylko dla określonych regionów. Szczegółowe informacje można uzyskać od sprzedawcy. Projektor Przewód zasilający Przewód VGA Skrócona instrukcja obsługi Dysk CD z podręcznikiem użytkownika Karta gwarancyjna* Pilot z bateriami Akcesoria opcjonalne 1. Zapasowy zestaw lampy 2. Zestaw do montażu sufitowego 3. Miękka torba do przenoszenia 4. Kabel RS232 8 Wprowadzenie

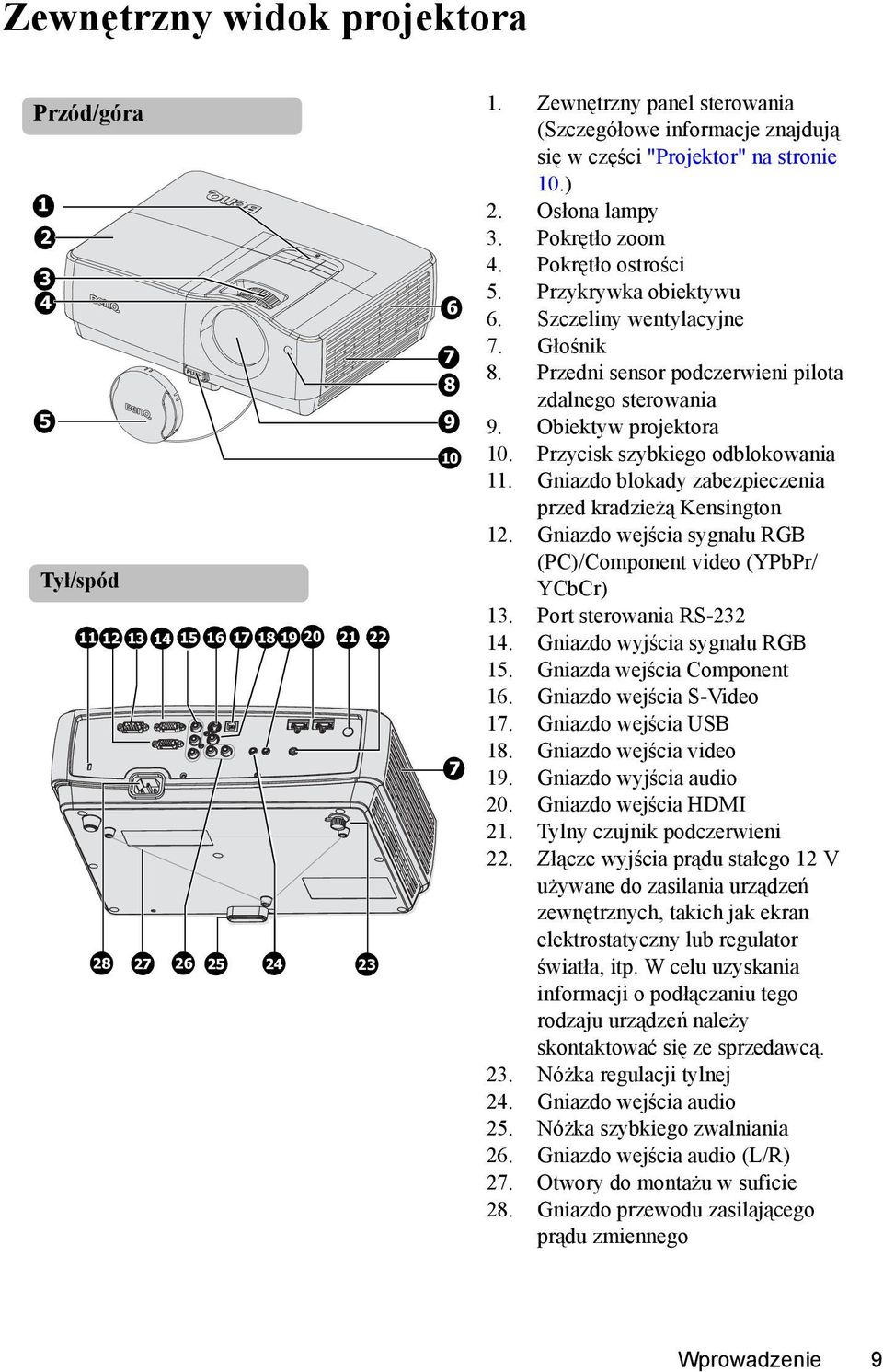

9 Zewnętrzny widok projektora Przód/góra Tył/spód Zewnętrzny panel sterowania (Szczegółowe informacje znajdują się w części "Projektor" na stronie 10.) 2. Osłona lampy 3. Pokrętło zoom 4. Pokrętło ostrości 5. Przykrywka obiektywu 6. Szczeliny wentylacyjne 7. Głośnik 8. Przedni sensor podczerwieni pilota zdalnego sterowania 9. Obiektyw projektora 10. Przycisk szybkiego odblokowania 11. Gniazdo blokady zabezpieczenia przed kradzieżą Kensington 12. Gniazdo wejścia sygnału RGB (PC)/Component video (YPbPr/ YCbCr) 13. Port sterowania RS Gniazdo wyjścia sygnału RGB 15. Gniazda wejścia Component 16. Gniazdo wejścia S-Video 17. Gniazdo wejścia USB 18. Gniazdo wejścia video 19. Gniazdo wyjścia audio 20. Gniazdo wejścia HDMI 21. Tylny czujnik podczerwieni 22. Złącze wyjścia prądu stałego 12 V używane do zasilania urządzeń zewnętrznych, takich jak ekran elektrostatyczny lub regulator światła, itp. W celu uzyskania informacji o podłączaniu tego rodzaju urządzeń należy skontaktować się ze sprzedawcą. 23. Nóżka regulacji tylnej 24. Gniazdo wejścia audio 25. Nóżka szybkiego zwalniania 26. Gniazdo wejścia audio (L/R) 27. Otwory do montażu w suficie 28. Gniazdo przewodu zasilającego prądu zmiennego Wprowadzenie 9

10 Elementy sterujące i funkcje Projektor BLANK Pozwala na ukrycie wyświetlanego obrazu. Szczegółowe informacje znajdują się w części "Ukrywanie obrazu" na stronie Kontrolka TEMPeratury Świeci czerwonym światłem, jeśli temperatura projektora jest zbyt wysoka. Szczegółowe informacje znajdują się w części "Kontrolki" na stronie II Power (Zasilanie)/Kontrolka 8 9 zasilania POWER Przełączanie projektora pomiędzy trybem 1. Pokrętło ostrości Regulacja ostrości wyświetlanego obrazu. Szczegółowe informacje znajdują się w części "Precyzyjna regulacja wielkości i gotowości i włączeniem. Szczegółowe informacje znajdują się w części "Uruchamianie projektora" na stronie 22 i "Wyłączanie projektora" na stronie wyrazistości obrazu" na stronie 24. Zapala się lub miga podczas pracy Pokrętło zoom projektora. Szczegółowe informacje Regulacja rozmiaru obrazu. Szczegółowe informacje znajdują się w części znajdują się w części "Kontrolki" na stronie 56. "Precyzyjna regulacja wielkości i wyrazistości obrazu" na stronie Kontrolka LAMP Wskazanie statusu lampy. Świeci lub 3. Przyciski Keystone/strzałka ( / W miga w przypadku problemów z lampą. górę, / W dół) Szczegółowe informacje znajdują się w Manualna korekcja obrazów części "Kontrolki" na stronie 56. zniekształconych w skutek projekcji pod kątem. Szczegółowe informacje znajdują się w części "Korekcja zniekształceń trapezowych" na stronie źródło Wyświetla pasek wyboru źródła. Szczegółowe informacje znajdują się w części "Przełączanie sygnałów 4. MENU/EXIT wejściowych" na stronie 28. Włączenie menu ekranowe (OSD). Powrót 11. AUTO do poprzedniego menu OSD, zakończenie i zapisanie ustawień menu. Automatyczne określenie najlepszego taktowania do wyświetlania obrazu. 5. Głośność/Przyciski strzałek ( / W Szczegółowe informacje znajdują się w lewo, / W prawo) części "Automatyczna regulacja obrazu" Regulacja poziomu głośności. na stronie MODE/ENTER Po uaktywnieniu menu OSD (On-Screen Display [Menu ekranowe]), przyciski #3 i Wybór dostępnego trybu ustawień #5 służą jako strzałki kierunku, do wyboru obrazu. Szczegółowe informacje znajdują wymaganych elementów menu i się w części "Wybór trybu obrazu" na wykonywania regulacji. Szczegółowe stronie 31. informacje znajdują się w części Uaktywnia wybrany element menu OSD "Używanie menu" na stronie 25. (On-Screen Display [Menu ekranowe]). Szczegółowe informacje znajdują się w części "Używanie menu" na stronie Wprowadzenie

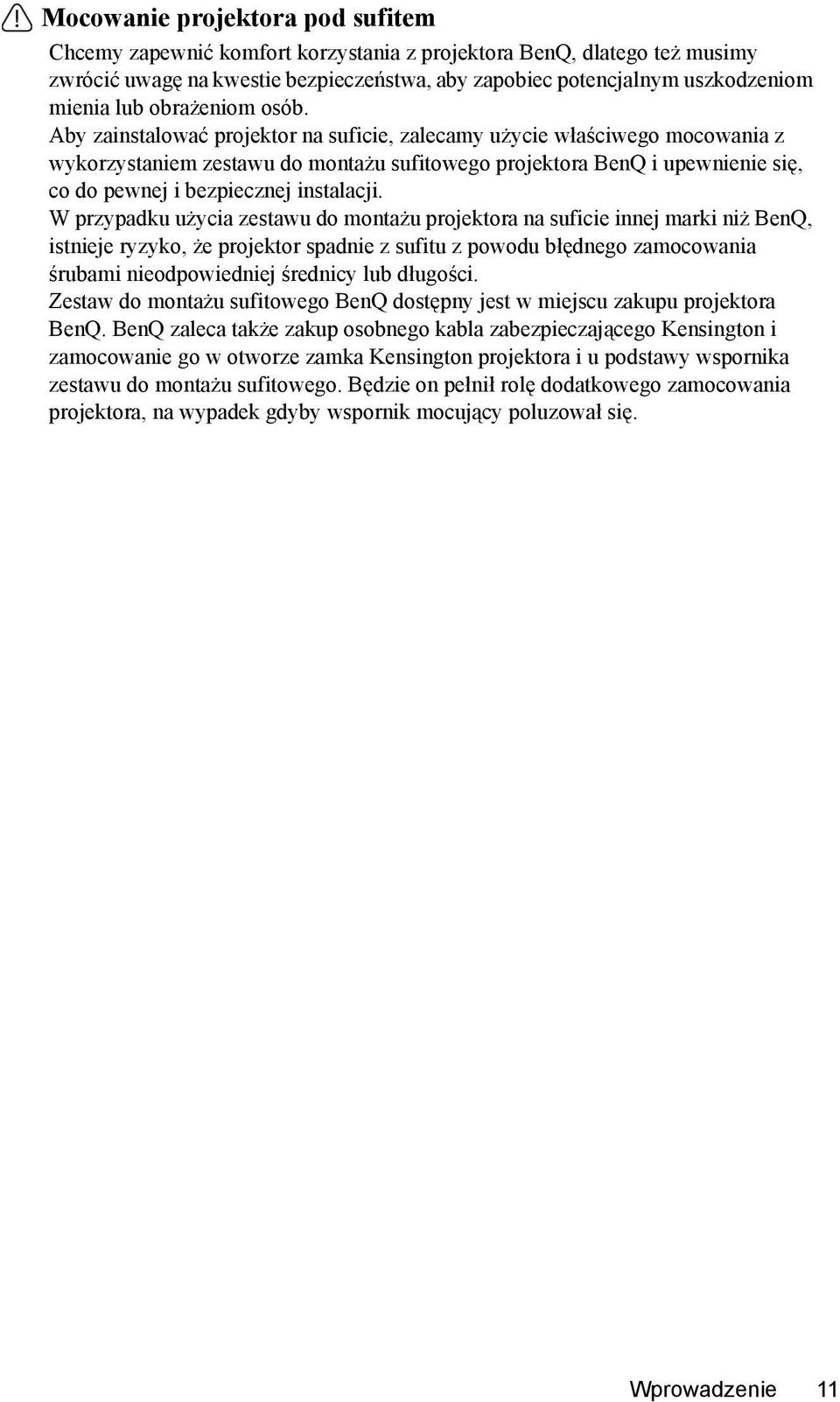

11 Mocowanie projektora pod sufitem Chcemy zapewnić komfort korzystania z projektora BenQ, dlatego też musimy zwrócić uwagę na kwestie bezpieczeństwa, aby zapobiec potencjalnym uszkodzeniom mienia lub obrażeniom osób. Aby zainstalować projektor na suficie, zalecamy użycie właściwego mocowania z wykorzystaniem zestawu do montażu sufitowego projektora BenQ i upewnienie się, co do pewnej i bezpiecznej instalacji. W przypadku użycia zestawu do montażu projektora na suficie innej marki niż BenQ, istnieje ryzyko, że projektor spadnie z sufitu z powodu błędnego zamocowania śrubami nieodpowiedniej średnicy lub długości. Zestaw do montażu sufitowego BenQ dostępny jest w miejscu zakupu projektora BenQ. BenQ zaleca także zakup osobnego kabla zabezpieczającego Kensington i zamocowanie go w otworze zamka Kensington projektora i u podstawy wspornika zestawu do montażu sufitowego. Będzie on pełnił rolę dodatkowego zamocowania projektora, na wypadek gdyby wspornik mocujący poluzował się. Wprowadzenie 11

12 Pilot FREEZE (ZATRZYMANIE) Zatrzymanie projektowanego obrazu. Szczegółowe informacje znajdują się w części "Zamrażanie obrazu" na stronie Przyciski wyboru źródła (HDMI-1, HDMI-2, PC, COMP, VIDEO, S-VIDEO) Wybór źródła wejścia wyświetlania. Szczegółowe informacje znajdują się w części "Przełączanie sygnałów wejściowych" na stronie BLANK Pozwala na ukrycie wyświetlanego obrazu. Szczegółowe informacje znajdują się w części "Ukrywanie obrazu" na stronie Trapez/Przyciski strzałek ( / Góra, / Dół) Manualna korekcja obrazów zniekształconych w skutek projekcji pod kątem. Szczegółowe informacje znajdują się w części "Korekcja zniekształceń trapezowych" na stronie Przyciski głośności/strzałek ( / W lewo, / W prawo) Regulacja poziomu głośności. Szczegółowe informacje znajdują się w części "Regulacja dźwięku" na stronie 36. Po uaktywnieniu menu OSD (On-Screen Display [Menu ekranowe]), przyciski #4 i #5 służą jako strzałki kierunku, do wyboru wymaganych elementów menu i wykonywania regulacji. Szczegółowe informacje znajdują się w części "Używanie menu" na stronie MENU/EXIT Włączenie menu ekranowe (OSD). Powrót do poprzedniego menu OSD, zakończenie i zapisanie ustawień menu. Szczegółowe informacje znajdują się w części "Używanie menu" na stronie MUTE Wyciszanie wbudowanego głośnika. 8. UŻYTKOWNIK-1/UŻYTKOWNIK- 2/UŻYTKOWNIK-3 Wybór ustawień pamięci użytkownika. Szczegółowe informacje znajdują się w części "Ustawienie trybu Użytkownik 1/ Użytkownik 2/Użytkownik 3" na stronie Podstawowe przyciski regulacji jakości obrazu (JASNY, KONTRAST, OSTRY, KOLOR, BARWA) Wyświetlanie pasków ustawień do regulacji odpowiednich wartości jakości obrazu. Szczegółowe informacje znajdują się w części "Precyzyjna regulacja jakości obrazu" na stronie Wprowadzenie

13 10. Przyciski sterownia oknem obrazu (PIP, Rozmiar PIP, Pozycja PIP, Aktywne okno PIP) Wyświetlanie okna PIP (Picture In Picture [Obraz w obrazie]), przełączanie pomiędzy głównym oknem i podoknem z funkcją PIP Active (Aktywne okno PIP) oraz regulacja rozmiaru i pozycji bieżącego aktywnego okna poprzez użycie przycisku PIP Size (Rozmiar PIP) i PIP Pos (Pozycja PIP). Szczegółowe informacje znajdują się w części "Równoczesne wyświetlanie więcej niż jednego źródła obrazu" na stronie Przyciski zaawansowanej regulacji jakości obrazu (GAMMA, COLOR TEMP (TEMP. BARWOWA), Brilliant Color) Wyświetlanie pasków ustawień do regulacji odpowiednich wartości jakości obrazu. Szczegółowe informacje znajdują się w części "Elementy sterowania zaawansowanej regulacji jakości obrazu" na stronie II Power (Zasilanie) Przełączenie projektora pomiędzy trybem gotowości a stanem włączenia. Szczegółowe informacje znajdują się w części "Uruchamianie projektora" na stronie 22 i "Wyłączanie projektora" na stronie TEST Wyświetlanie wzorca testowego. 14. AUTO AUTO Automatycznie określa najlepsze ustawienia czasu dla wyświetlanego obrazu. Szczegółowe informacje znajdują się w części "Automatyczna regulacja obrazu" na stronie OVERSCAN Wyświetlanie paska ustawień OVERSCAN. 16. MODE/ENTER Wybór trybu dostępnych regulacji obrazu. Szczegółowe informacje znajdują się w części "Wybór trybu obrazu" na stronie 31. Uaktywnienie wybranego elementu menu OSD (On-Screen Display [Menu ekranowe]). Szczegółowe informacje znajdują się w części "Używanie menu" na stronie ASPECT Wybór współczynników kształtu obrazu. Szczegółowe informacje znajdują się w części "Wybór współczynnika kształtu" na stronie SRS Włączanie/wyłączanie efektów SRS (Sound Retrieval System [System odzyskiwania dźwięku]). Wprowadzenie 13

14 Czujniki pilota na podczerwień (IR) umieszczone są z przodu projektora. W celu poprawnego działania, pilot musi być trzymany pod kątem nie większym niż 22,5 stopni w stosunku do czujnika projektora (prostopadle). Odległość pomiędzy pilotem, a sensorem nie powinna przekraczać 8 metrów (~26 stóp). Upewnij się, że pomiędzy pilotem a czujnikami podczerwieni projektora nie znajdują się żadne przeszkody, które mogłyby przesłaniać promień podczerwieni. Obsługa projektora od przodu Obsługa projektora od tyłu Około 22,5 Około 22,5 Wymiana baterii pilota 1. Aby otworzyć pokrywę baterii, odwróć pilota spodem do góry, naciśnij zacisk pokrywy i przesuń ją do góry zgodnie ze wskazanym kierunkiem strzałki. Pokrywa zostanie wysunięta. 2. Wyjmij istniejące baterie (w razie potrzeby) i włóż dwie baterie AAA, zwracając uwagę na oznaczenia biegunów wewnątrz wnęki na baterie. Biegun dodatni (+) odpowiada biegunowi dodatniemu baterii, a ujemny (-) biegunowi ujemnemu. 3. Ponownie załóż pokrywę, wyrównując ją u podstawy wnęki i wsuwając na miejsce. Procedurę należy zakończyć wraz z usłyszeniem dźwięku kliknięcia. Należy unikać nadmiernego ciepła i wilgotności. Nieprawidłowe włożenie baterii może spowodować jej uszkodzenie. Wymieniaj tylko na baterie tego samego typu lub odpowiednik zalecany przez producenta baterii. Zużyte baterie należy usuwać zgodnie z instrukcjami producenta. Nie należy wrzucać baterii do ognia. Stwarza to ryzyko wybuchu. Jeśli baterie są wyczerpane lub pilot nie będzie przez dłuższy czas używany wyjmij baterie, aby zapobiec uszkodzeniu pilota z powodu wycieku elektrolitu. 14 Wprowadzenie

15 Ustawienie projektora Wybór miejsca Układ pomieszczenia lub preferencje osobiste decydują o wyborze miejsca instalacji. Należy uwzględnić rozmiar i pozycję ekranu, położenie gniazdka zasilającego oraz ustawienie i odległość pomiędzy projektorem i innymi urządzeniami. Projektor oferuje cztery możliwości instalacji: 1. Przód - stół Przód stół Wybierz to ustawienie, jeśli projektor ma być umieszczony w okolicach podłogi, przed ekranem. Jest to najbardziej popularny sposób instalacji projektora, zapewniający szybkość ustawień i przenośność. 2. Przód - sufit Przód sufit Wybierz to ustawienie, jeśli projektor zawieszony jest górą do dołu pod sufitem, przed ekranem. W celu montażu projektora pod sufitem dokonaj zakupu zestawu do montażu sufitowego BenQ u swojego sprzedawcy. Ustaw Przód - sufit Przód sufit USTAWIENIA SYSTEMU > Położenie projektora w menu KONFIG. SYSTEMU: Podstawowa Położenie projektora po włączeniu projektora. 3. Tył - stół Tył stó Wybierz to ustawienie, jeśli projektor stoi blisko podłogi za ekranem. Potrzebny jest specjalny ekran do tylnej projekcji. Ustaw Tył - stół Przód sufit USTAWIENIA SYSTEMU > Położenie projektora w menu KONFIG. SYSTEMU: Podstawowa Położenie projektora po włączeniu projektora. 4. Tył - sufit Wybierz to ustawienie, jeśli projektor zawieszony jest górą do dołu pod sufitem, za ekranem. Do tego ustawienia wymagany jest zestaw do montażu sufitowego BenQ oraz specjalny ekran do tylnej projekcji. Ustaw Tył - sufit Przód sufit USTAWIENIA SYSTEMU > Położenie projektora w menu KONFIG. SYSTEMU: Podstawowa Położenie projektora po włączeniu projektora. Układ rozmieszczenia lub osobiste preferencje, określają wybór miejsca instalacji. Należy uwzględnić rozmiar i pozycję ekranu, położenie gniazdka zasilającego oraz ustawienie i odległość pomiędzy projektorem i innymi urządzeniami. Ustawienie projektora 15

16 Uzyskanie odpowiedniej wielkości wyświetlanego obrazu Odległość od obiektywu do ekranu, ustawienia zoom (jeśli jest dostępny) i format video wpływają na wielkość wyświetlanego obrazu. 16:9 to naturalny format obrazu tego projektora. Obraz w formacie 4:3 na wyświetlaczu 16:9 Format obrazu 16:9 przeskalowany na obszar ekranu 4:3 Projektor powinien zawsze być ustawiony poziomo (np. płasko na stole) i bezpośrednio pod 90 kątem prostym do poziomego centrum ekranu. Zapobiega to zniekształceniom obrazu, spowodowanym przez projekcje pod kątem (lub projekcje na zakrzywionych powierzchniach). Jeśli projektor jest zainstalowany na suficie, musi być zamocowany spodem do góry, aby móc wyświetlać obraz nieco odchylony do dołu. Na schemacie na stronie 18 widać, że tego rodzaju projekcja powoduje pionowe przesunięcie dolnej krawędzi obrazu w stosunku do poziomej płaszczyzny projektora. Po zainstalowaniu projektora na suficie to samo dotyczy górnej krawędzi wyświetlanego obrazu. Jeśli projektor jest ustawiony dalej od ekranu, wyświetlany obraz zwiększa się, a wraz z nim proporcjonalnie rośnie pionowe przesunięcie. Określając pozycję ekranu i projektora należy uwzględnić zarówno rozmiar wyświetlanego obrazu, jak i wielkość pionowego przesunięcia, które są wprost proporcjonalne do odległości projekcyjnej. BenQ udostępnia tabelę rozmiarów ekranu, przydatną w określaniu idealnej lokalizacji projektora. Rozważyć należy dwa wymiary - prostopadłą odległość w poziomie od centrum obrazu (odległość projekcyjna) i wysokość poziomego przesunięcia projektora w stosunku do poziomej krawędzi ekranu (przesunięcie). 16 Ustawienie projektora

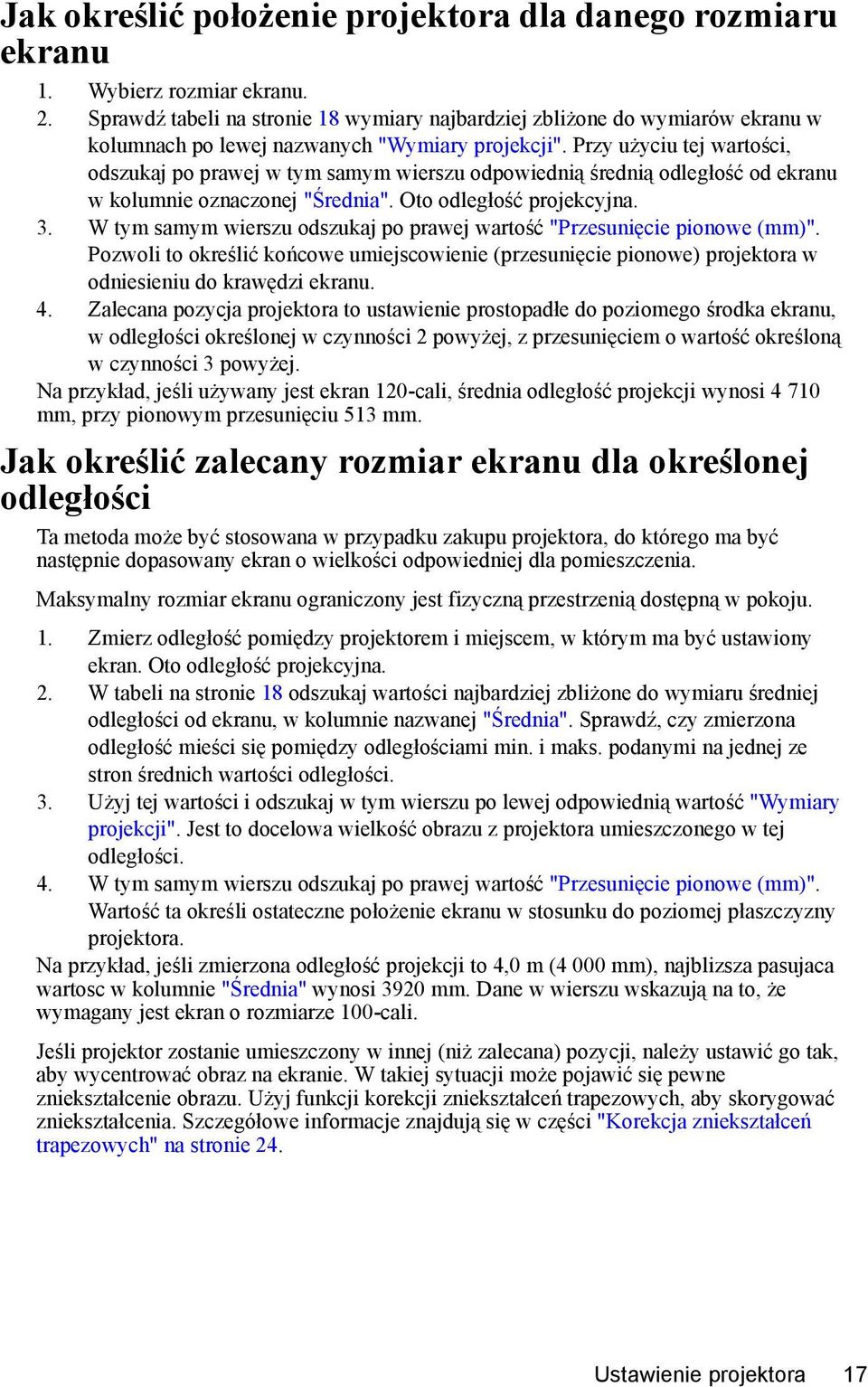

17 Jak określić położenie projektora dla danego rozmiaru ekranu 1. Wybierz rozmiar ekranu. 2. Sprawdź tabeli na stronie 18 wymiary najbardziej zbliżone do wymiarów ekranu w kolumnach po lewej nazwanych "Wymiary projekcji". Przy użyciu tej wartości, odszukaj po prawej w tym samym wierszu odpowiednią średnią odległość od ekranu w kolumnie oznaczonej "Średnia". Oto odległość projekcyjna. 3. W tym samym wierszu odszukaj po prawej wartość "Przesunięcie pionowe (mm)". Pozwoli to określić końcowe umiejscowienie (przesunięcie pionowe) projektora w odniesieniu do krawędzi ekranu. 4. Zalecana pozycja projektora to ustawienie prostopadłe do poziomego środka ekranu, w odległości określonej w czynności 2 powyżej, z przesunięciem o wartość określoną w czynności 3 powyżej. Na przykład, jeśli używany jest ekran 120-cali, średnia odległość projekcji wynosi mm, przy pionowym przesunięciu 513 mm. Jak określić zalecany rozmiar ekranu dla określonej odległości Ta metoda może być stosowana w przypadku zakupu projektora, do którego ma być następnie dopasowany ekran o wielkości odpowiedniej dla pomieszczenia. Maksymalny rozmiar ekranu ograniczony jest fizyczną przestrzenią dostępną w pokoju. 1. Zmierz odległość pomiędzy projektorem i miejscem, w którym ma być ustawiony ekran. Oto odległość projekcyjna. 2. W tabeli na stronie 18 odszukaj wartości najbardziej zbliżone do wymiaru średniej odległości od ekranu, w kolumnie nazwanej "Średnia". Sprawdź, czy zmierzona odległość mieści się pomiędzy odległościami min. i maks. podanymi na jednej ze stron średnich wartości odległości. 3. Użyj tej wartości i odszukaj w tym wierszu po lewej odpowiednią wartość "Wymiary projekcji". Jest to docelowa wielkość obrazu z projektora umieszczonego w tej odległości. 4. W tym samym wierszu odszukaj po prawej wartość "Przesunięcie pionowe (mm)". Wartość ta określi ostateczne położenie ekranu w stosunku do poziomej płaszczyzny projektora. Na przykład, jeśli zmierzona odległość projekcji to 4,0 m (4 000 mm), najblizsza pasujaca wartosc w kolumnie "Średnia" wynosi 3920 mm. Dane w wierszu wskazują na to, że wymagany jest ekran o rozmiarze 100-cali. Jeśli projektor zostanie umieszczony w innej (niż zalecana) pozycji, należy ustawić go tak, aby wycentrować obraz na ekranie. W takiej sytuacji może pojawić się pewne zniekształcenie obrazu. Użyj funkcji korekcji zniekształceń trapezowych, aby skorygować zniekształcenia. Szczegółowe informacje znajdują się w części "Korekcja zniekształceń trapezowych" na stronie 24. Ustawienie projektora 17

18 Wymiary projekcji Przed obliczeniem odpowiedniej pozycji należy skorzystać z informacji z części "Wymiary" na stronie 59, aby określić środek obiektywu tego projektora. Maksymalne powiększenie Minimalne powiększenie Ekran Środek obiektywu Przesunięcie pionowe Odległość projekcyjna Rozmiar ekranu Odległość od ekranu (mm) Przesunięcie Przekątna S (mm) W (mm) Min. długość Średnia Maks. długość pionowe (mm) Cale mm (maks. powiększenie) (min. powiększenie) Ze względu na ograniczenia komponentów optycznych, liczby te podane są z 3% tolerancją. Firma BenQ zaleca, że jeśli przewiduje się instalację projektora na stałe, należy fizycznie sprawdzić rozmiar projekcji i odległość korzystając z określonego projektora na miejscu, przed jego instalacją, aby wziąć pod uwagę indywidualne cechy układu optycznego projektora. Umożliwi to określenie dokładnej pozycji instalacji, aby była najodpowiedniejsza dla danego miejsca. 18 Ustawienie projektora

19 Połączenia Podłączając źródło sygnału do projektora upewnij się, że: 1. Wszystkie łączone urządzenia są wyłączone. 2. Upewnij się, czy zostały użyte prawidłowe przewody sygnałowe dla danego źródła. 3. Przewody są dokładnie podłączone. Niektóre kable z pokazanych poniżej połączeń mogły nie zostać dostarczone z projektorem (patrz, "Zestaw" na stronie 8). Są one ogólnie dostępne w sklepach z elektroniką Przewód VGA 2. Kabel VGA do DVI-A 3. Kabel USB 4. Kabel HDMI 5. Kabel adaptera Component Video do VGA (D-Sub) 6. Kabel Component Video 7. Kabel Audio L/R 8. Kabel S-Video 9. Kabel video 10. Kabel audio Wiele laptopów nie włącza zewnętrznych portów wideo po podłączeniu do projektora. Zazwyczaj zewnętrzny ekran można włączyć i wyłączyć kombinacją klawiszy, taką jak FN + F3 lub CRT/LCD. Znajdź na laptopie klawisz funkcyjny, oznaczony CRT/LCD lub klawisz z Połączenia 19

20 symbolem monitora. Naciśnij klawisz FN i odpowiednio zaznaczony klawisz funkcyjny. Zapoznaj się z dokumentacją laptopa, aby poznać kombinację klawiszy. Sygnał wyjścia gniazda MONITOR OUT (WYJŚCIE MONITORA) działa wyłącznie wtedy, gdy sygnał wejścia pochodzi z gniazda COMPUTER (KOMPUTER). Gdy włączone jest zasilanie projektora, sygnał wyjścia z gniazda MONITOR OUT (WYJŚCIE MONITORA) zależy od sygnału wejścia z gniazda COMPUTER (KOMPUTER). Aby wykorzystać metodę połączenia Monitor Out (Wyjście na monitor) gdy projektor znajduje się w trybie gotowości należy sprawdzić, czy funkcja Monitor Out (Wyjście na monitor) jest włączona w USTAWIENIA SYSTEMU menu. Szczegółowe informacje znajdują się w części "Ustawienia gotowości" na stronie Połączenia

21 Podłączanie urządzeń wideo Należy podłączyć projektor do źródła wideo z użyciem jednej z powyższych metod, z których jednak każda oferuje obraz innej jakości. Wybrana metoda zależeć będzie zapewne od dostępności odpowiednich gniazd w projektorze i urządzeniu wideo, zgodnie z opisem poniżej: Nazwa złącza HDMI Wygląd złącza HDMI Jakość obrazu Najlepsza Component Video COMPONENT Lepsza S-Video S-VIDEO Dobra Video VIDEO Normalny Jeśli wybrany obraz wideo nie jest wyświetlany po włączeniu projektora, a zostało wybrane prawidłowe źródło wideo, upewnij się, czy urządzenie wideo jest włączone i działa prawidłowo. Upewnij się także, czy przewody sygnałowe są prawidłowo podłączone. W mało prawdopodobnym przypadku podłączenia projektora do odtwarzacza DVD, przez wejście HDMI projektora oraz, gdy projektowany obraz wyświetla niewłaściwe kolory, należy zmienić przestrzeń barwową na YUV. Szczegółowe informacje znajdują się w części "Zmiana przestrzeni kolorów" na stronie 28. Aby upewnić się, że wybrano prawidłowy typ źródła wejścia dla sygnału HDMI sprawdź w celu uzyskania szczegółowych informacji część "Ustaw. HDMI" na stronie 46. Połączenia 21

22 Obsługa Uruchamianie projektora 1. Podłącz przewód zasilający do projektora i do gniazda zasilania. Włącz przełącznik gniazda zasilania (jeśli jest obecny). Sprawdź, czy po włączeniu zasilania Kontrolka zasilania POWER na projektorze świeci czerwonym światłem. W przypadku tego urządzenia używaj tylko oryginalnych akcesoriów (np. kabla zasilającego), aby uniknąć zagrożeń, np. porażenie prądem elektrycznym lub pożar. Jeśli w menu USTAWIENIA SYSTEMU > Ustawienia operacyjne uaktywniona została funkcja bezpośredniego włączenia zasilania, projektor wyłączy się automatycznie, po podłączeniu przewodu zasilającego i włączeniu zasilania. 2. Zdejmij osłonę obiektywu. Jeśli pozostanie założona, może zdeformować się pod wpływem ciepła wytwarzanego przez lampę projekcyjną. 3. Naciśnij II Power (Zasilanie) na pilocie lub projektorze, aby uruchomić projektor. Kontrolka zasilania POWER zacznie migać na zielono i zaświeci stałym światłem po włączeniu projektora. Procedura uruchamiania trwa około 30 sekund. Na późniejszym etapie uruchamiania jest wyświetlane logo startowe. (W razie konieczności) Obróć pierścień ostrości, aby wyregulować czystość obrazu. Jeśli projektor jest nadal gorący po poprzedniej pracy, przed włączeniem zasilania lampy uruchomiony zostanie na około 90 sekund wentylator chłodzący. 4. Jeśli projektor jest uaktywniany po raz pierwszy, wybierz język OSD, wykonując instrukcje ekranowe. 5. Po wyświetleniu prośby o wprowadzenie hasła, przy pomocy strzałek wprowadź sześciocyfrowe hasło. Szczegóły opisano w sekcji "Korzystanie z funkcji hasła" na stronie Włącz wszystkie podłączone urządzenia. 7. Projektor rozpoczyna wyszukiwanie sygnałów wejściowych. Na ekranie wyświetlony zostanie aktualnie skanowany sygnał 22 Obsługa

23 wejściowy. Jeśli projektor nie wykrywa prawidłowego sygnału, wyświetlany będzie komunikat 'Brak sygnału' do momentu wykrycia sygnału wejścia. W celu wyboru wymaganego sygnału wejścia, można również nacisnąć na projektorze SOURCE lub przyciski wyboru źródła na pilocie zdalnego sterowania. Szczegóły opisano w sekcji "Przełączanie sygnałów wejściowych" na stronie 28. Jeśli częstotliwość/rozdzielczość sygnału wejścia przekracza zakres działania projektora, na pustym ekranie wyświetlony zostanie komunikat 'Poza zakresem'. Zmień sygnał wejściowy na sygnał kompatybilny z rozdzielczością projektora lub ustaw sygnał wejściowy na niższe ustawienie. Szczegóły opisano w sekcji "Tabela częstotliwości" na stronie 60. Regulacja wyświetlanego obrazu Regulacja kąta projekcji Projektor jest wyposażony w 1 nóżkę szybkiego zwolnienia i 1 nóżkę regulacji tylnej. Nóżki pozwalają na zmianę wysokości obrazu i kąta projekcji. W celu regulacji projektora: 1. Naciśnij przycisk szybkiego zwalniania i unieś przód projektora. Po ustawieniu obrazu w wymaganym miejscu, zwolnij 1 przycisk szybkiego zwalniania do zablokowania pozycji nóżki. 2. Obróć tylną nóżkę regulacji w celu dokładnej regulacji kąta poziomego. 2 Aby wsunąć nóżkę, przytrzymaj projektor, jednocześnie naciskając przyciski zwalniania, a następnie powoli opuść projektor. Dokręc tylną nóżkę regulacji w odwrotnym kierunku. Jeśli projektor nie jest ustawiony na płaskiej powierzchni lub ekran i projektor nie są do siebie ustawione pod kątem prostym, wyświetlany obraz jest zniekształcony trapezowo. Aby dowiedzieć się jak skorygować zniekształcenie, patrz "Powiększanie i wyszukiwanie szczegółów" na stronie 29. Nie patrz w obiektyw, jeśli lampa jest włączona. Silne światło lampy może spowodować uszkodzenie oczu. Uważaj podczas naciskania przycisku regulacji, ponieważ znajduje się on blisko wylotu szczeliny wentylacyjnej, z której wychodzi gorące powietrze. Automatyczna regulacja obrazu W niektórych sytuacjach może zaistnieć konieczność dostrojenia jakości obrazu. W tym celu naciśnij przycisk AUTO na projektorze lub pilocie. W czasie 3 sekund, wbudowana, inteligentna funkcja automatycznej regulacji, dopasuje wartości częstotliwości i zegara, aby zapewnić najlepszą jakość obrazu. Podczas działania funkcji AUTO ekran jest pusty. Ta funkcja jest dostępna wyłącznie po wybraniu analogowego sygnału PC (analogowy RGB). Obsługa 23

24 Precyzyjna regulacja wielkości i wyrazistości obrazu 1. Wyreguluj projektowany obraz pokrętłem powiększania do wymaganego rozmiaru. 2. Następnie wyostrz obraz obracając pokrętło ostrości. Korekcja zniekształceń trapezowych Zniekształcenia trapezowe oznaczają sytuację, kiedy dolna lub górna krawędź wyświetlanego obrazu jest wyraźnie szersza. Ma to miejsce, kiedy projektor nie stoi prostopadle do ekranu. Aby to skorygować, oprócz regulacji wysokości projektora należy ręcznie przeprowadzić jedną z poniższych czynności. Używając pilota Upewnij się, że jest wyłączona funkcja Keystone Auto. Naciśnij / na projektorze lub na pilocie, aby wyświetlić ekran ustawień Korekcja trapezowa. Naciśnij przycisk, aby skorygować zniekształcenia trapezowe w górnej części obrazu. Naciśnij przycisk, aby skorygować zniekształcenia trapezowe w dolnej części obrazu. Używając menu ekranowego 1. Naciśnij przycisk MENU/EXIT, a następnie naciśnij przycisk /, aby wybrać menu WYŚWIETLACZ. 2. Naciśnij przycisk, aby wybrać Korekcja trapezowa, a następnie naciśnij przycisk MODE/ENTER. Naciśnij /. Naciśnij /. 3. Podświetl Keystone Auto i naciśnij / w celu wyboru Wył., aby wyłączyć funkcję Keystone Auto. 4. Naciśnij, aby podświetlić Korekcja trapezowa i wyregulować wartość poprzez użycie /. 5. Naciśnij przycisk, aby skorygować zniekształcenia trapezowe w górnej części obrazu lub przycisk, aby skorygować zniekształcenia trapezowe w dolnej części obrazu. 24 Obsługa

25 Używanie menu Projektor zaopatrzony jest w menu ekranowe (OSD) pozwalające na wybór ustawień i regulację. Poniżej przedstawiono menu w wersji angielskiej. Ikona menu głównego Menu główne Podświetl Pod-menu Aktualny sygnał wejściowy Status Naciśnij MENU/ EXIT, aby powrócić do poprzedniej strony lub zakończyć. Następujący przykład opisuje ustawienia języka OSD. 1. Naciśnij MENU/EXIT na projektorze lub na pilocie zdalnego sterowania w celu włączenia menu OSD. 3. Naciśnij, aby podświetlić Język i naciśnij /, aby wybrać preferowany język. 2. Użyj / w celu podświetlenia USTAWIENIA SYSTEMU menu. 4. Dwukrotnie* naciśnij MENU/ EXIT na projektorze lub na pilocie zdalnego sterowania w celu wyjścia i zapisania ustawień. *Pierwsze naciśnięcie przycisku przełącza na ekran menu głównego, następne wyłącza menu ekranowe. Obsługa 25

26 Zabezpieczanie projektora Używanie linki zabezpieczenia Projektor należy zainstalować w bezpiecznym miejscu, aby uniknąć kradzieży. W przeciwnym razie w celu zabezpieczenia projektora należy zakupić zamknięcie, takie jak blokada Kensington. Gniazdo blokady Kensington znajduje się z tyłu projektora. Szczegółowe informacje zawiera pozycja 11 na stronie 9. Linka zabezpieczenia Kensington to zwykle połączenie klucza z zamknięciem. Informacje o jej używaniu znajdują się w dokumentacji blokady. Korzystanie z funkcji hasła Dla celów bezpieczeństwa i w celu uniemożliwienia nieautoryzowanego użytkowania projektor został wyposażony w funkcję zabezpieczenia hasłem. Hasło można wprowadzić, korzystając z menu ekranowego (OSD). OSTRZEŻENIE: Uaktywnienie funkcji blokady po włączeniu zasilania i zapomnienie hasła uniemożliwi uruchomienie. Wydrukuj ten podręcznik użytkownika (w razie potrzeby) i zapisz w nim używane hasło, a następnie przechowuj podręcznik w bezpiecznym miejscu, aby można było się do niego odwołać. Ustawianie hasła Po ustaleniu hasła, projektora nie można będzie używać, do wprowadzenia prawidłowego hasła przy każdym uruchomieniu projektora. 1. Otwórz menu ekranowe i przejdź do USTAWIENIA SYSTEMU > Ustawienia zabezpieczeń menu. Naciśnij przycisk MODE/ENTER. 2. Podświetl Zmiana ustawień zabezpieczeń i naciśnij MODE/ENTER. 3. Podświetl Blokada włączania Blokada włączania i zaznacz Wł. poprzez naciśnięcie /. 4. Podobnie jak to zostało przedstawione na ilustracji po prawej stronie (,,, ) reprezentują 4 cyfry (1, 2, 3, 4). W zależności od hasła do ustawienia, naciśnij przyciski strzałek w celu wprowadzenia sześciu cyfr hasła. 5. Potwierdź nowe hasło, wprowadzając je ponownie. Po ustawieniu hasła menu ekranowe powróci do ekranu Ustawienia zabezpieczeń Ustawienia zabezpieczeń. WAŻNE: Wprowadzane cyfry będą wyświetlane na ekranie jako gwiazdki. Zapisz hasło w tym miejscu podręcznika przed lub bezpośrednio po jego wprowadzeniu, aby można było je odnaleźć w przypadku zapomnienia. Hasło: Zachowaj podręcznik w bezpiecznym miejscu. 6. Aby wyjść z menu ekranowego, naciśnij przycisk MENU/EXIT. Wyłączanie funkcji hasła Jeśli funkcja hasła jest włączona, przy każdym włączaniu projektora zostanie wyświetlony monit z prośbą o wprowadzenie sześcio-cyfrowego hasła. Po wprowadzeniu nieprawidłowego hasła przez trzy sekundy będzie wyświetlany będzie komunikat błędu, 26 Obsługa

27 jak na ilustracji po prawej i komunikat 'WPROWADź HASŁO'. Można ponowić próbę lub w przypadku zapomnienia i niezapisania hasła w podręczniku, można użyć procedury przypominania hasła. Szczegółowe "Procedura przypominania hasła" na stronie 27 informacje zawiera część. Wprowadzenie 5 razy z rzędu nieprawidłowego hasła powoduje automatyczne wyłączenie projektora. Procedura przypominania hasła 1. Naciśnij i przytrzymaj przez 3 sekundy przycisk AUTO na pilocie lub projektorze. Projektor wyświetli na ekranie zakodowany numer. 2. Zapisz numer i wyłącz projektor. 3. O pomoc w odkodowaniu poproś lokalne centrum serwisowe BenQ. Może zaistnieć potrzeba przedstawienia dowodu zakupienia dokumentacji w celu sprawdzenia, czy jesteś uprawnionym użytkownikiem urządzenia. Zmiana hasła 1. Otwórz menu OSD i przejdź do menu USTAWIENIA SYSTEMU > Ustawienia zabezpieczeń > Zmień hasło. 2. Naciśnij przycisk MODE/ENTER. Pojawi się komunikat 'WPROWADź STARE HASŁO'. 3. Wprowadź stare hasło. Jeśli hasło jest prawidłowe, pojawi się inny komunikat 'WPROWADź STARE HASŁO'. Jeśli hasło jest nieprawidłowe, przez trzy sekundy wyświetlany będzie komunikat błędu, po czym wyświetlony zostanie komunikat o ponownej próbie 'WPROWADź STARE HASŁO'. Aby anulować, naciśnij przycisk MENU/ EXIT lub spróbuj wprowadzić inne hasło. 4. Wprowadź nowe hasło. WAŻNE: Wprowadzane cyfry będą wyświetlane na ekranie jako gwiazdki. Zapisz hasło w tym miejscu podręcznika przed lub bezpośrednio po jego wprowadzeniu, aby można było je odnaleźć w przypadku zapomnienia. Hasło: Zachowaj podręcznik w bezpiecznym miejscu. 5. Potwierdź nowe hasło, wprowadzając je ponownie. 6. Nowe hasło projektora zostało prawidłowo ustawione. Pamiętaj, aby wprowadzić nowe hasło, przy następnym uruchomieniu projektora. 7. Aby wyjść z menu ekranowego, naciśnij przycisk MENU/EXIT. Wyłączanie funkcji hasła Aby wyłączyć ochronę hasłem, po otwarciu menu OSD systemu przejdź z powrotem do menu USTAWIENIA SYSTEMU > Ustawienia zabezpieczeń > Zmiana ustawień zabezpieczeń > Blokada włączania. Wybierz Wył. poprzez naciśnięcie /. Pojawi się komunikat 'WPROWADź HASŁO'. Wprowadź aktualne hasło. Obsługa 27

28 i. Jeśli hasło jest prawidłowe, menu OSD powraca do strony Ustawienia zabezpieczeń z Wył. pokazanym w wierszu Blokada włączania. Podczas ponownego uruchomienia projektora wprowadzenie nowego hasła nie będzie konieczne. ii. Jeśli hasło jest nieprawidłowe, przez trzy sekundy wyświetlany będzie komunikat błędu, po czym wyświetlony zostanie komunikat o ponownej próbie 'WPROWADź HASŁO'. Aby anulować, naciśnij przycisk MENU/EXIT lub spróbuj wprowadzić inne hasło. Mimo, że funkcja hasła została wyłączona, stare hasło należy zapisać w celu ewentualnego włączenia funkcji ochrony hasłem poprzez wprowadzenie starego hasła. Przełączanie sygnałów wejściowych Projektor może być jednocześnie podłączony do wielu urządzeń. ednocześnie może jednak wyświetlać tylko jeden obraz pełnoekranowy. Po uruchomieniu, projektor automatycznie wyszuka dostępne sygnały. Aby projektor, funkcja Szybkie autowyszukiwanie w menu SOURCE musi być ustawiona na Wł. (domyślne ustawienie projektora). Istnieje także możliwość ręcznego przełączania pomiędzy dostępnymi sygnałami źródłowymi. 1. Naciśnij SOURCE na projektorze. Pojawi się pasek wyboru źródła. 2. Naciśnij /, aż do wybrania wymaganego sygnału i naciśnij MODE/ENTER. Można nacisnąć przyciski wyboru źródła na pilocie zdalnego sterowania. Po wykryciu sygnału w rogu ekranu przez sekundę będzie wyświetlana informacja o wybranym źródle. W przypadku podłączenia wielu urządzeń do projektora powtórz czynności 1 2, aby wyszukać kolejny sygnał. Poziom jasności wyświetlanego obrazu będzie zmieniał się wraz z przełączaniem poszczególnych typów sygnału wejściowego. Prezentacje danych komputerowych (grafika) zawierające głównie obrazy nieruchome są zazwyczaj jaśniejsze od materiałów wideo zawierających głównie obrazy ruchome (filmy). Rodzaj sygnału źródłowego wpływa na opcje dostępne w Trybie obrazu. Szczegóły opisano w sekcji "Wybór trybu obrazu" na stronie 31. Naturalna rozdzielczość tego projektora dostępna jest w formacie 16:9. W celu uzyskania najlepszych rezultatów wyświetlania obrazu należy wybrać i użytkować źródło sygnału wejściowego, które wysyła sygnał z tą rozdzielczością. Wszystkie pozostałe rozdzielczości będą skalowane przez projektor w zależności od ustawienia formatu obrazu, które może powodować pewne zniekształcenie obrazu lub utratę wyrazistości. Szczegóły opisano w sekcji "Wybór współczynnika kształtu" na stronie 29. Zmiana przestrzeni kolorów W mało prawdopodobnym przypadku podłączenia projektora do odtwarzacza DVD, przez wejście HDMI projektora oraz, gdy projektowany obraz wyświetla niewłaściwe kolory, należy zmienić przestrzeń barwową na YUV. 1. Naciśnij przycisk MENU/EXIT, a następnie naciśnij przycisk /, aby wybrać menu WYŚWIETLACZ. 2. Naciśnij przycisk, aby wybrać SOURCE, a następnie naciśnij przycisk MODE/ ENTER. 3. Naciśnij w celu podświetlenia Odwzorowanie przestrzeni kolorów i naciśnij /, aby wybrać odpowiednią przestrzeń barwową. Ta funkcja jest dostępna wyłącznie wtedy, gdy używany jest port wejścia HDMI. 28 Obsługa

29 Powiększanie i wyszukiwanie szczegółów W razie konieczności odszukania szczegółów na wyświetlanym obrazie, powiększ go. Aby poruszać się w ramach wyświetlanego obrazu, użyj przycisków strzałek. Używając menu ekranowego 1. Naciśnij przycisk MENU/EXIT, a następnie naciśnij przycisk /, aby wybrać menu WYŚWIETLACZ. 2. Naciśnij przycisk, aby wybrać Zoom cyfrowy, a następnie naciśnij przycisk MODE/ENTER. Wyświetlony zostanie pasek powiększenia. 3. Naciśnij kilkakrotnie przycisk na projektorze, aby odpowiednio powiększyć obraz. 4. Aby przesunąć obraz, naciśnij przycisk MODE/ENTER w celu włączenia trybu panoramy, a następnie naciśnij strzałki kierunków (,,, ) na projektorze lub pilocie celu przesunięcia obrazu. 5. Korzystaj ze strzałek (,,, ) na projektorze lub pilocie, aby przesuwać powiększony obszar w obrazie. 6. Aby zmniejszyć rozmiar obrazu, naciśnij MODE/ENTER w celu powrotu do funkcji powiększenia/zmniejszenia i naciśnij AUTO w celu przywrócenia oryginalnego rozmiaru obrazu. Można także nacisnąć kilkakrotnie do momentu przywrócenia oryginalnego rozmiaru obrazu. Obraz można przesuwać dopiero po jego powiększeniu. Podczas wyszukiwania szczegółów, można dalej powiększać obraz. Wybór współczynnika kształtu Współczynnik kształtu określa stosunek pomiędzy szerokością a wysokością obrazu. Współczynnik kształtu większości analogowych telewizorów i komputerów wynosi 4:3, co jest wartością domyślną dla tego projektora, natomiast w przypadku cyfrowych telewizorów i odtwarzaczy DVD wynosi zwykle 16:9. Po wprowadzeniu metod cyfrowego przetwarzania sygnału cyfrowe urządzenia wyświetlające, takie jak ten projektor, pozwalają na dynamiczne rozszerzanie i skalowanie sygnału obrazu do współczynnika kształtu innego niż źródłowy. Aby zmienić współczynnik (format) wyświetlanego obrazu (nie ważne jaki jest współczynnik wyjściowy źródła): 1. Naciśnij przycisk MENU/EXIT, a następnie naciśnij przycisk /, aby wybrać menu WYŚWIETLACZ. 2. Naciśnij, aby podświetlić Format obrazu. 3. Naciśnij przycisk /, aby wybrać współczynnik kształtu i dopasować go do wymogów sygnału i wyświetlania. nformacje dotyczące współczynnika kształtu Na poniższych ilustracjach fragmenty zaznaczone na czarno są obszarami nieaktywnymi, natomiast fragmenty zaznaczone na biało są obszarami aktywnymi. Menu OSD mogą być wyświetlane w tych nieużywanych czarnych obszarach ekranu. 1. Automatyczny: Proporcjonalne przeskalowanie obrazu w celu dopasowania do natywnej rozdzielczości projektora szerokości i wysokości obrazu. Jest to tryb odpowiedni dla sygnału źródłowego o formacie innym od 4:3 i 16:9, kiedy chce się wykorzystać maksimum ekranu bez zmian współczynniku kształtu obrazu. Obraz 4:3 Obraz 16:9 Obsługa 29

30 2. Rzeczywiste: Projekcja obrazu jest wykonywana w oryginalnej rozdzielczości i następuje zmiana rozmiaru do wielkości wyświetlanego obszaru. W przypadku sygnałów o niższej rozdzielczości wyświetlany obraz będzie mniejszy od ustawionego rozmiaru ekranu. W razie potrzeby powiększenia obrazu można wyregulować powiększenie lub przysunąć projektor bliżej ekranu. Może również istnieć konieczność ponownego ustawienia ostrości projektora po przeprowadzeniu tych regulacji. 3. 4:3: Przeskalowanie obrazu, aby można go było wyświetlać na środku ekranu ze współczynnikiem kształtu 4:3. To ustawienie jest najlepsze dla obrazów charakteryzujących się wsp. kształtu 4:3, takich jak te ze standardowego telewizora, monitora komputerowego i filmów DVD o wsp :9: Przeskalowanie obrazu, aby można go było wyświetlać na środku ekranu ze współczynnikiem kształtu 16:9. Skaluje obraz, aby można go było wyświetlać go na środku ekranu ze współczynnikiem kształtu 16:9. 5. Letter Box: Przeskalowanie obrazu, aby zachować oryginalny współczynnik kształtu. Dla sygnałów wejścia, które nie pasują do oryginalnej rozdzielczości projektora, pełny, niezmieniony obraz jest wyświetlany z czarnymi pasami, w miejscu bez obrazu. Obraz 4:3 Obraz 4:3 Obraz 16:9 Obraz 16:9 Obraz w formacie Letter Box 30 Obsługa

31 Optymalizacja obrazu Wybór trybu obrazu W projektorze zostało zapisane kilka gotowych trybów obrazu, które można wybrać dla zastosowania w danym środowisku pracy i przy danym typie sygnału wejściowego. Aby wybrać odpowiedni tryb pracy, można wykonać jedną z następujących czynności. Naciśnij MODE/ENTER na pilocie lub na projektorze, aż do wybrania wymaganego trybu. Przejdź do menu OBRAZ: Podstawowa > Tryb obrazu, a następnie naciśnij przycisk /, aby wybrać odpowiedni tryb. Tryby obrazu zostały wymienione poniżej. 1. Tryb Dynamiczny: Maksymalna jasność wyświetlanego obrazu. Ten tryb jest odpowiedni dla miejsc, w których wymagana jest największa jasność, np. w dobrze oświetlonym pomieszczeniu. 2. Tryb Standardowy: Przeznaczony do prezentacji. Ten tryb wyróżnia jasność. 3. Tryb Kino: Odpowiedni do odtwarzania kolorowych filmów, wideoklipów z kamer cyfrowych lub DV przez wejście PC, najlepiej w zaciemnionym (słabo oświetlonym) otoczeniu. 4. Tryb Użytkownik 1/Użytkownik 2/Użytkownik 3: Przywołuje ustawienia spersonalizowane w oparciu o aktualnie dostępne tryby obrazu. Szczegóły opisano w sekcji "Ustawienie trybu Użytkownik 1/Użytkownik 2/Użytkownik 3" na stronie 31. Ustawienie trybu Użytkownik 1/Użytkownik 2/Użytkownik 3 Można skorzystać z dwóch trybów definiowanych przez użytkownika, jeśli dostępne tryby obrazu nie są odpowiednie do potrzeb użytkownika. Można użyć jednego z trybów obrazu (oprócz Użytkownik 1/Użytkownik 2/Użytkownik 3) jako punktu początkowego i dostosować ustawienia. 1. Naciśnij MENU/EXIT, aby otworzyć menu ekranowe OSD. 2. Przejdź do OBRAZ: Podstawowa: Menu Podstawowa > Tryb obrazu. 3. Naciśnij /, aby wybrać Użytkownik 1/Użytkownik 2/Użytkownik Naciśnij, aby podświetlić Tryb odniesienia. Ta funkcja jest dostępna wyłącznie po wybraniu trybu Użytkownik 1/Użytkownik 2/Użytkownik 3 w pozycji podmenu Tryb obrazu. 5. Naciśnij /, aby wybrać tryb obrazu najbardziej zbliżony do własnych potrzeb. 6. Naciśnij, aby wybrać pozycję podmenu, która ma być zmieniona i wyreguluj wartość poprzez /. Szczegółowe informacje znajdują się poniżej, w części "Precyzyjna regulacja jakości obrazu". 7. Po wykonaniu wszystkich ustawień, podświetl Zapisz ustawienia MODE/ENTER i naciśnij, aby zapisać ustawienia. 8. Pojawi się komunikat potwierdzenia 'Ustawienia zapisane'. Dostęp do funkcji Użytkownik 1/Użytkownik 2/Użytkownik 3, można także uzyskać poprzez naciśnięcie UŻYTKOWNIK-1/UŻYTKOWNIK- 2/UŻYTKOWNIK-3 na pilocie zdalnego sterowania. Obsługa 31

32 Precyzyjna regulacja jakości obrazu Niezależnie od wybranego trybu obrazu, ustawienia te można precyzyjnie wyregulować, aby je dopasować do każdej prezentacji. Regulacje te można zapisać w trybie ustawień wstępnych, podczas wychodzenia z menu OSD. Podświetl menu OBRAZ: Podstawowa, naciśnij, aby wybrać pozycję podmenu do zmiany i wyreguluj wartości naciskając / na projektorze lub na pilocie zdalnego sterowania. Regulacja ustawienia Ostrość Jasność Im wyższa wartość, tym jaśniejszy obraz. Oraz im niższa wartość ustawienia, tym ciemniejszy obraz. Wyreguluj to ustawienie tak, aby czarne obszary obrazu były rzeczywiście ciemne, ale żeby widoczne w nich były detale. Regulacja ustawienia Ostrość Kontrast Im wyższa wartość, tym większy kontrast. Użyj tego parametru do ustawienia szczytowego poziomu bieli, po uprzednim Jasność dostosowaniu ustawienia jasności do wybranego źródła sygnału wejściowego i otoczenia projekcji Regulacja ustawienia Ostrość Kolor Niższe wartości ustawień dają mniej nastcone kolory. Zbyt wysokie ustawienie daje zbyt silne kolory, wyglądające nierealistycznie. Regulacja ustawienia Ostrość Odcień Im wyższa wartość, tym bardziej czerwonawy obraz. Im mniejsza wartość, tym bardziej zielonkawy obraz. Regulacja ustawienia Ostrość Ostrość Im wyższa wartość tym ostrzejszy obraz. Im niższa wartość, tym mniej ostry obraz. Regulacja odcienia skóry Funkcja ta wykonuje dokładną regulację barw podstawowych, przez co można uzyskać naturalnie wyglądający odcień skóry z doskonałym nasyceniem kolorów. Dostęp do funkcji Jasność, Kontrast, Ostrość, Kolor, Odcień można także uzyskać poprzez naciśnięcie BRIGHT (JASNY), CONTRAST (KONTRAST), SHARP (OSTRY), COLOR (KOLOR), TINT (ODCIEŃ) na pilocie zdalnego sterowania. Elementy sterowania zaawansowanej regulacji jakości obrazu Menu OBRAZ: Zaawansowana zawiera bardziej zaawansowane funkcje, umożliwiające dopasowanie do własnych preferencji. Aby zapisać ustawienia, wystarczy nacisnąć MENU/ EXIT, aby opuścić menu OSD. Regulacja sterowania przejrzystością Podświetl Ster. przejrz. w menu OBRAZ: Zaawansowana i naciśnij MODE/ENTER, aby przejść na stronę Ster. przejrz.. W celu regulacji ustawień: 1. Red. zakłóceń: Zmniejszanie elektrycznych zakłóceń obrazu powodowanych przez różne odtwarzacze multimediów. Im wyższe ustawienie, tym mniejsze zakłócenia. Podświetl Red. zakłóceń i naciśnij / w celu regulacji wartości w zakresie 0 do Popraw. detali: Wyostrzanie obrazu. Im wyższe ustawienie, tym więcej widocznych jest szczegółów obrazu. 32 Obsługa

33 Podświetl Popraw. detali i naciśnij / w celu regulacji wartości w zakresie 0 do 10, aby poprawić obraz. Wybór Temper. kolorów Temper. Kolorów Podświetl Temper. Kolorów w menu OBRAZ: Zaawansowana i dopasuj wartości naciskając / na projektorze lub na pilocie zdalnego sterowania. Wybierz preferowaną temperaturę barwową spośród Cieplejsze/Ciepłe/ NormalnyNormalny/Chłodne/Chłodniejsze. *Informacje dotyczące temperatury kolorów: Istnieje wiele różnych odcieni, w różnych sytuacjach uznawanych za białe. Jedna z popularnych metod przedstawiania bieli to temperatura kolorów. Biel o niskiej temperaturze kolorów zdaje się być czerwonawa. Biel o wysokiej temperaturze kolorów zdaje się zawierać w sobie więcej niebieskiego. Precyzyjna regulacja temperatury barwowej Podświetl Dokł. dopas. temp. barwowej w menu OBRAZ: Zaawansowana i naciśnij MODE/ENTER. W celu regulacji ustawień: 1. Ster. temp. barwową: Regulacja kolorów R/G/B. Podświetl Ster. temp. barwową i wybierz preferowany zakres regulacji temperatury barwowej: Kolor R: 5~195/ Kolor G: 5~195/ Kolor B: 5~ Balans bieli: Regulacja wzmocnienia R/G/B i utrzymywania R/G/B. Podświetl Balans bieli i wybierz preferowany zakres balansu bieli: Wzmocnienie R: -50~50/ Wzmocnienie G: -50~50/ Wzmocnienie B: -50~50/ Utrzymywanie R: - 50~50/ Utrzymywanie G: -50~50/ Utrzymywanie B: -50~50. Wybór Gamma Podświetl menu Wybór Gamma in the OBRAZ: Zaawansowana i wybierz tryby naciskając / na projektorze lub na pilocie zdalnego sterowania. Wybierz preferowany tryb gamma spośród Domyślne/1,6/1,8/2,0/2,2/2,4/2,6/2,8. Korekcja Gamma umożliwia regulację intensywności światła (jasność) obrazu w celu lepszego dopasowania źródła. Regulacja ustawienia Ostrość Brilliant Color Podświetl menu Brilliant Color in the OBRAZ: Zaawansowana i wybierz tryby naciskając / na projektorze lub na pilocie zdalnego sterowania. Ta funkcja wykorzystuje nowy algorytm przetwarzania kolorów i ulepszenia systemowe, które umożliwiają osiągnięcie większej jasności, a zarazem prawdziwszych i bardziej wyrazistych kolorów obrazu. Umożliwia uzyskanie jasności o 50% większej w obrazach z pośrednim tonem, powszechnym dla obrazów wideo i naturalnych scen, dzięki czemu projektor odtwarza obrazy w realistycznych i prawdziwych kolorach. eśli jakość obrazu jest odpowiednia, wybierz Wł.. Jeśli nie jest to wymagane, wybierz opcję Wył.. Wł.. jest domyślnym i zalecanym ustawieniem dla tego projektora. Po wybraniu Wył. Temper. Kolorów kolorów nie jest dostępna. Dostęp do funkcji Temp. barwowa, Gamma, Brilliant Color można także uzyskać poprzez naciśnięcie COLOR TEMP (TEMPERATURA BARWOWA), GAMMA, Brilliant Color na pilocie zdalnego sterowania. Wybór Poz. bieli Obsługa 33

34 Podświetl Poz. bieli w menu OBRAZ: Zaawansowana i dopasuj wartości naciskając / na projektorze lub na pilocie zdalnego sterowania. Ten regulowany element wykorzystuje nowy algorytm przetwarzania kolorów i ulepszenia systemowe, które umożliwiają osiągnięcie większej jasności, a zarazem prawdziwych i bardziej wyrazistych kolorów obrazu. Zakres wynosi 1 do 3. Jeśli preferowane jest większe wzmocnienie obrazu, wyreguluj wartość w kierunku ustawienia maksymalnego. Aby uzyskać płynniejszy, bardziej naturalnie wyglądający obraz należy wykonać regulację w kierunku ustawienia minimalnego. Zarządzanie kolorami 3D W większości sytuacji instalacji, zarządzanie kolorami nie będzie potrzebne, np. w klasie lub pokoju konferencyjnym, kiedy światło jest włączone lub kiedy do pomieszczenia wpada światło przez okna. Użycie zarządzania kolorami należy rozważyć w stałych instalacjach projektora w miejscach, gdzie poziom oświetlenia można kontrolować, np. w salach posiedzeń, w salach wykładowych lub w kinie domowym. Zarządzenie kolorami pozwala na precyzyjną regulację kolorów, co umożliwia wierniejsze wyświetlanie kolorów, w razie potrzeby. Kolorami można zarządzać tylko w kontrolowanych i powtarzalnych warunkach oglądania. Należy użyć kolorymetru (miernika koloru światła) i zapewnić odpowiedni zestaw obrazów źródłowych do pomiaru odwzorowania kolorów. Te narzędzia nie zostały dołączone do projektora, jednakże sprzedawca projektora powinien być w stanie udzielić porad lub nawet skierować do doświadczonego profesjonalisty. Zarządzenie kolorami pozwala na regulację sześciu zestawów kolorów (RGBCMY). Po wybraniu jednego koloru, można niezależnie regulować jego zakres i nasycenie, zgodnie z preferencjami. W przypadku zakupu płyty testowej zawierającej różne wzory testowe kolorów można jej użyć do testowania prezentacji kolorów na monitorach, telewizorach, projektorach itp. W tym celu należy wyświetlić za pomocą projektora obraz z płyty, a następnie przejść do menu Zarządzanie kolorami 3D w celu dokonania regulacji. W celu regulacji ustawień: 1. Przejdź do menu OBRAZ: Zaawansowana i wybierz Zarządzanie kolorami 3D. 2. Naciśnij MODE/ENTER po czym wyświetlona zostanie strona Zarządzanie kolorami 3D. 3. Wybierz Kolor podstawowy, a następnie naciśnij przycisk /, aby wybrać kolor: czerwony, żółty, zielony, błękitny, niebieski lub purpurowy. 4. Naciśnij przycisk, aby wybrać Barwai naciśnij przycisk /, aby wybrać zakres. Zwiększenie zakresu powoduje objęcie kolorów składających się w większych proporcjach z dwóch sąsiednich kolorów. Proszę spojrzeć na ilustrację po prawej stronie, aby dowiedzieć się, jak kolory odnoszą się do siebie. Na przykład po wyborze czerwonego i CZERWONY Żółty ZIELONY ustawieniu zakresu na 0, w wyświetlanym ekranie wybierany będzie tylko czysty czerwony. Zwiększenie zakresu spowoduje objęcie czerwonego zbliżonego do żółtego i Purpurowy do purpurowego. Błękitny 5. Naciśnij przycisk, aby wybrać Nasycenie, a następnie wyreguluj wartości NIEBIESKI 34 Obsługa

35 zgodnie z preferencjami, naciskając przycisk /. Wszelkie dokonane regulacje są natychmiast aktywne. Na przykład po wyborze czerwonego i ustawieniu wartości na 0, zmienione zostanie nasycenie tylko czystej czerwieni. Nasycenie określa ilość koloru na obrazie wideo. Niższe ustawienia dają mniej nasycone kolory; ustawienie 0 całkowicie usuwa dany kolor z obrazu. Jeśli nasycenie jest zbyt wysokie, kolor będzie zbyt mocny i nierealistyczny. 6. Naciśnij przycisk, aby wybrać Wzmocnienie, a następnie wyreguluj wartości zgodnie z preferencjami, naciskając przycisk /. Pogorszy się poziom kontrastu wybranego podstawowego koloru. Wszelkie dokonane regulacje są natychmiast aktywne. 7. Powtórz czynności od 3 do 6 w celu regulacji pozostałych kolorów. 8. Upewnij się, że zostały wykonane wszystkie wymagane regulacje. 9. Naciśnij przycisk MENU/EXIT, aby wyjść z menu i zapisać ustawienia. Wybór trybu Film Podświetl Tryb Film w menu OBRAZ: Zaawansowana i wybierz naciskając / na projektorze lub na pilocie zdalnego sterowania. Wł.. jest domyślnym i zalecanym ustawieniem dla tego projektora. Po wybraniu Wył. Tryb Film kolorów nie jest dostępna. Ta funkcja jest dostępna jedynie po wybraniu Video lub S-Video lub z systemem NTSC. Wybór Filtr grzeb. 3D Podświetl Filtr grzeb. 3D w menu OBRAZ: Zaawansowana i wybierz naciskając / na projektorze lub na pilocie zdalnego sterowania. Filtr grzeb. 3D oddziela sygnały Y oraz C przy jednoczesnym przetwarzaniu trzech kolejnych linii skanowania poziomego. Podczas porównywania trzech kolejnych linii skanowania poziomego w pojedynczej klatce video, analizowana jest wcześniej każda klatka, co zapewnia możliwie najlepszy obraz. Wł.. jest domyślnym i zalecanym ustawieniem dla tego projektora. Po wybraniu Wył. Filtr grzeb. 3D kolorów nie jest dostępna. Ta funkcja jest dostępna jedynie po wybraniu Video lub S-Video z systemem NTSC. Ukrywanie obrazu Aby przyciągnąć uwagę publiczności, można użyć przycisku BLANK na projektorze lub pilocie, który ukrywa wyświetlany obraz. Naciśnij dowolny przycisk projektora lub pilota zdalnego sterowania w celu odtworzenia obrazu. Po ukryciu obrazu na ekranie pojawi się słowo BLANK (PUSTY). Po uaktywnieniu tej funkcji przy podłączonym wejściu audio, ciągle słyszane będzie audio. W menu USTAWIENIA SYSTEMU > Ustawienia operacyjne > Timer wygaszenia można ustawić czas automatycznego przywracania obrazu, po czasie, w którym przy pustym ekanie nie została wykonana żadna akcja. Długość czasu można ustawić w zakresie 5 do 30 minut, przy 5-minutowych przyrostach. Nie należy blokować obiektywu projekcji, ponieważ może to spowodować rozgrzanie blokującego obiektu. Ustawienia funkcji Licznik uśpienia Można ustawić odstęp czasu funkcji Licznik uśpienia, po którym, przy braku aktywności, nastąpi wyłączenie zasilania projektora (niezależnie od sygnału). Obsługa 35

36 Ustaw licznik uśpienia w USTAWIENIA SYSTEMU > Ustawienia operacyjne > Licznik uśpienia, wybierając spośród Wył./30 min./1 godz./2 godz./3 godz./4 godz./8 godz./ 12 godz. Zamrażanie obrazu Naciśnij przycisk FREEZE na pilocie, aby zatrzymać obraz. Na ekranie pojawi się słowo 'FREEZE (ZATRZYMANIE)'. Aby zwolnić funkcję, naciśnij dowolny przycisk na projektorze lub na pilocie zdalnego sterowania. Nawet, jeśli obraz na ekranie jest zamrożony, urządzenia wideo lub inne nadal go odtwarzają. Jeśli podłączone urządzenia zostały wyposażone w aktywne wyjście dźwięku, dźwięk będzie nadal słyszalny nawet, przy zatrzymanym obrazie. Obsługa na dużych wysokościach Zalecamy używanie Tryb dużej wysokości, gdy miejsce używania znajduje się na wysokości 1500 m 3000 m nad poziomem morza, przy temperaturze otoczenia w zakresie 0 C 35 C. Nie należy używać Tryb dużej wysokości, przy wysokości nad poziomem morza w granicach 0 m do 1500 m i przy temperaturze otoczenia w zakresie 0 C do 35 C. Po włączeniu w takich warunkach projektor zostanie przechłodzony. Aby uaktywnić Tryb dużej wysokości: 1. Naciśnij przycisk MENU/EXIT, a następnie naciśnij przycisk /, aby wybrać menu USTAWIENIA SYSTEMU. 2. Naciśnij przycisk, aby wybrać Tryb dużej wysokości, a następnie naciśnij przycisk /, aby wybrać menu Wł.. Pojawia się komunikat potwierdzenia. 3. Podświetl Tak i naciśnij MODE/ENTER. Praca w trybie "Tryb dużej wysokości" może spowodować większy poziom hałasu, ponieważ konieczna jest większa prędkość działania wentylatora w celu zwiększenia chłodzenia i wydajności. W przypadku korzystania projektora w innych środowiskach ekstremalnych, niż opisano powyżej, może on wykazywać objawy automatycznego wyłączenia w celu ochrony projektora przed przegrzaniem. W takich przypadkach należy przełączyć na tryb wysokiego poziomu, aby rozwiązać te problemy. Nie jest to jednak stan, w którym projektor może działać we wszystkich nieprzyjaznych środowiskach. Regulacja dźwięku Regulacja dźwięku wykonana w sposób przedstawiony poniżej, będzie wpływać na głośnik(i) projektora. Należy upewnić się, że wykonane zostało prawidłowe połączenie z wyjściem audio projektora. Patrz, "Połączenia" na stronie 19 w celu uzyskania informacji o podłączeniu wejścia audio. Wyłączanie/włączanie SRS Używanie pilota zdalnego sterowania Naciśnij SRS, aby włączyć efekty dźwiękowe surround SRS. Aby anulować efekty dźwiękowe SRS, naciśnij ponownie SRS. Używając menu ekranowego 1. Naciśnij przycisk MENU/EXIT, a następnie naciśnij przycisk /, aby wybrać menu USTAWIENIA AUDIO. 36 Obsługa

37 2. Naciśnij, aby podświetlić SRS, a następnie naciśnij /, aby wybrać Wł./Wył.. Wyciszanie dźwięku W celu tymczasowego wyłączenia dźwięku, Używanie pilota zdalnego sterowania Naciśnij MUTE w celu tymczasowego wyłączenia dźwięku. Aby przywrócić dźwięk, ponownie naciśnij MUTE. Używając menu ekranowego 1. Naciśnij przycisk MENU/EXIT, a następnie naciśnij przycisk /, aby wybrać menu USTAWIENIA AUDIO. 2. Naciśnij przycisk, aby wybrać MUTE, a następnie naciśnij przycisk /, aby wybrać menu Wł.. 3. W celu przywrócenia dźwięku, powtórz czynności 1-2 i naciśnij / w celu wyboru Wył.. Regulacja poziomu głośności W celu regulacji poziomu głośności, Używanie pilota zdalnego sterowania Naciśnij lub, aby wybrać wymagany poziom dźwięku. Używając menu ekranowego 1. Naciśnij przycisk MENU/EXIT, a następnie naciśnij przycisk /, aby wybrać menu USTAWIENIA AUDIO. 2. Naciśnij, aby podświetlić Głośność i naciśnij /, aby wybrać wymagany poziom dźwięku. Regulacja poziomu tonów wysokich W celu regulacji poziomu tonów wysokich, 1. Naciśnij przycisk MENU/EXIT, a następnie naciśnij przycisk /, aby wybrać menu USTAWIENIA AUDIO. 2. Naciśnij, aby podświetlić Tony wysokie i naciśnij /, aby wybrać wymagany poziom tonów wysokich. Jeśli podczas regulacji poziomu tonów wysokich włączone jest wyciszenie, nastąpi automatyczne wyłączenie funkcji Mute (Wyciszenie). Regulacja poziomu basów W celu regulacji poziomu basów, 1. Naciśnij przycisk MENU/EXIT, a następnie naciśnij przycisk /, aby wybrać menu USTAWIENIA AUDIO. 2. Naciśnij, aby podświetlić Tony niskie i naciśnij /, aby wybrać wymagany poziom basów. Jeśli podczas regulacji poziomu basów włączone jest wyciszenie, nastąpi automatyczne wyłączenie funkcji Mute (Wyciszenie). Włączanie zasilania włączanie/wyłączanie dźwięku dzwonka 1. Powtórz czynności 1 powyżej. 2. Naciśnij przycisk, aby wybrać Wł. zasil./wył. dzwonka, a następnie naciśnij przycisk /, aby wybrać menu Wł.. Obsługa 37

38 Jedynym sposobem zmiany ustawienia Dźwięk włączania/wyłączania jest wybranie w tym miejscu opcji Wł. lub Wył. Ustawienie wyciszenia dźwięku lub zmiana poziomu głośności nie mają wpływu na ustawienie Dźwięk włączania/wyłączania. Równoczesne wyświetlanie więcej niż jednego źródła obrazu Projektor może równocześnie wyświetlać obrazy z dwóch źródeł wejścia, co można wykorzystać do przedstawienia prezentacji w interesujący sposób. Upewnij się, że sygnały do wyświetlenia są prawidłowo podłączone do projektora. Aby wyświetlić okno PIP: Używanie pilota zdalnego sterowania Naciśnij PIP, aby wyświetlić stronę PIP i wykonać regulacje, poprzez następujące czynności, rozpoczynając od czynności 3 w części "Używanie menu OSD" poniżej. Po włączeniu okna PIP w celu zmiany rozmiaru okna PIP, naciśnij powtarzająco PIP Size (Rozmiar PIP), aż do wybrania wymaganego rozmiaru. Po włączeniu okna PIP w celu zmiany rozmiaru okna PIP, naciśnij powtarzająco PIP Pos (Pozycja PIP), aż do wybrania wymaganej pozycji. Gdy włączone jest okno PIP w celu podświetlenia jednego ze źródeł dla wykonania regulacji, naciśnij powtarzająco PIP Active (Aktywne PIP), aż do wybrania źródła. Używanie menu OSD 1. Naciśnij przycisk MENU/EXIT, a następnie naciśnij przycisk /, aby wybrać menu WYŚWIETLACZ. 2. Naciśnij przycisk, aby wybrać PIP, a następnie naciśnij przycisk MODE/ENTER. Wyświetlona zostanie strona PIP. 3. Podświetl PIP i naciśnij /, aby wybrać Wł.. Projektor wybierze do wyświetlenia dwa aktualnie aktywne sygnały i na dużym ekranie wyświetlony zostanie ostatnio wyświetlany obraz, jako główne źródło. Funkcja PIP jest efektywna, przy określonych poniżej kombinacjach źródła. źródło 2 źródło 1 HDMI 1 HDMI 2 Component V V PC V V Video V V S-Video V V 4. W celu zmiany Główne źródło lub Drugie źródło, naciśnij, aby podświetlić Główne źródło lub Drugie źródło, użyj / w celu podświetlenie źródła wyświetlania dla głównego (większe) lub drugiego (mniejsze) okna. 38 Obsługa
