2 Spis treści Ważne instrukcje bezpieczeństwa... 3 Wprowadzenie... 7 Funkcje projektora... 7 Zestaw... 8 Zewnętrzny widok projektora... 9 Elementy sterujące i funkcje Ustawianie projektora 14 Wybór miejsca Uzyskanie odpowiedniej wielkości wyświetlanego obrazu Połączenia Podłączanie komputera lub monitora Podłączanie urządzeń wideo Obsługa Uruchamianie projektora Regulacja wyświetlanego obrazu 26 Używanie menu Zabezpieczanie projektora Przełączanie sygnałów wejściowych Powiększanie i wyszukiwanie szczegółów Wybór współczynnika kształtu Optymalizacja obrazu Tworzenie własnego ekranu startowego Ustawianie timera prezentacji Operacje zdalnego stronicowania 39 Ukrywanie obrazu Zamrażanie obrazu Aby wyjść z menu ekranowego, naciśnij przycisk Menu/Exit Regulacja dźwięku Personalizacja ekranu menu projektora Wybieranie trybu oszczędzania lampy Używanie opcji Plan lekcji Sterowanie projektorem w sieci LAN Wyłączanie projektora Bezpośrednie wyłączenie zasilania Operacje w menu Konserwacja...61 Jak dbać o projektor Informacje dotyczące lampy Rozwiązywanie problemów...68 Specyfikacje...69 Wymiary Instalacja przy montażu sufitowym Tabela częstotliwości Informacje o gwarancji i prawie autorskim Spis treści

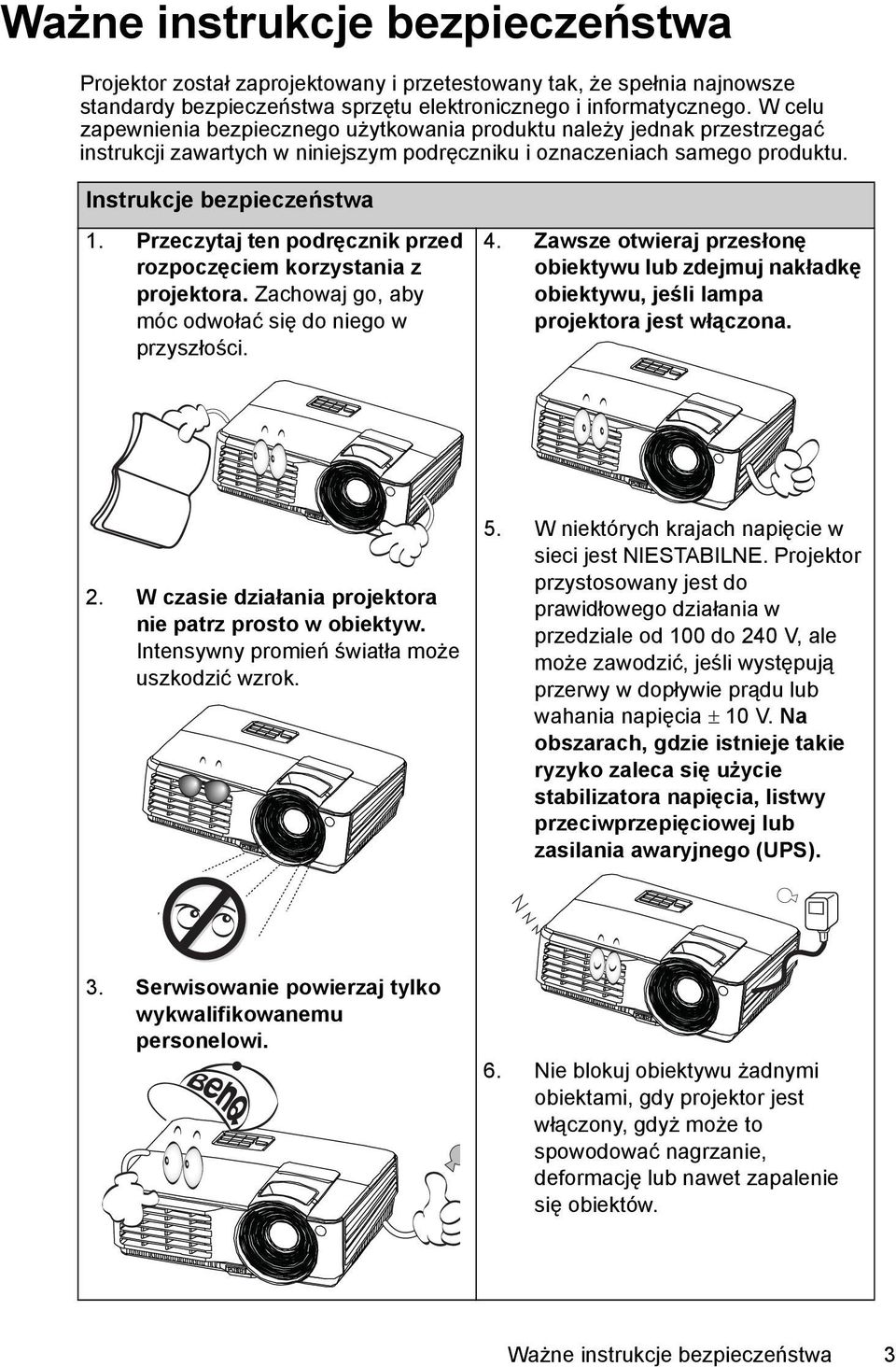

3 Ważne instrukcje bezpieczeństwa Projektor został zaprojektowany i przetestowany tak, że spełnia najnowsze standardy bezpieczeństwa sprzętu elektronicznego i informatycznego. W celu zapewnienia bezpiecznego użytkowania produktu należy jednak przestrzegać instrukcji zawartych w niniejszym podręczniku i oznaczeniach samego produktu. Instrukcje bezpieczeństwa 1. Przeczytaj ten podręcznik przed rozpoczęciem korzystania z projektora. Zachowaj go, aby móc odwołać się do niego w przyszłości. 4. Zawsze otwieraj przesłonę obiektywu lub zdejmuj nakładkę obiektywu, jeśli lampa projektora jest włączona. 2. W czasie działania projektora nie patrz prosto w obiektyw. Intensywny promień światła może uszkodzić wzrok. 5. W niektórych krajach napięcie w sieci jest NIESTABILNE. Projektor przystosowany jest do prawidłowego działania w przedziale od 100 do 240 V, ale może zawodzić, jeśli występują przerwy w dopływie prądu lub wahania napięcia ± 10 V. Na obszarach, gdzie istnieje takie ryzyko zaleca się użycie stabilizatora napięcia, listwy przeciwprzepięciowej lub zasilania awaryjnego (UPS). 3. Serwisowanie powierzaj tylko wykwalifikowanemu personelowi. 6. Nie blokuj obiektywu żadnymi obiektami, gdy projektor jest włączony, gdyż może to spowodować nagrzanie, deformację lub nawet zapalenie się obiektów. Ważne instrukcje bezpieczeństwa 3

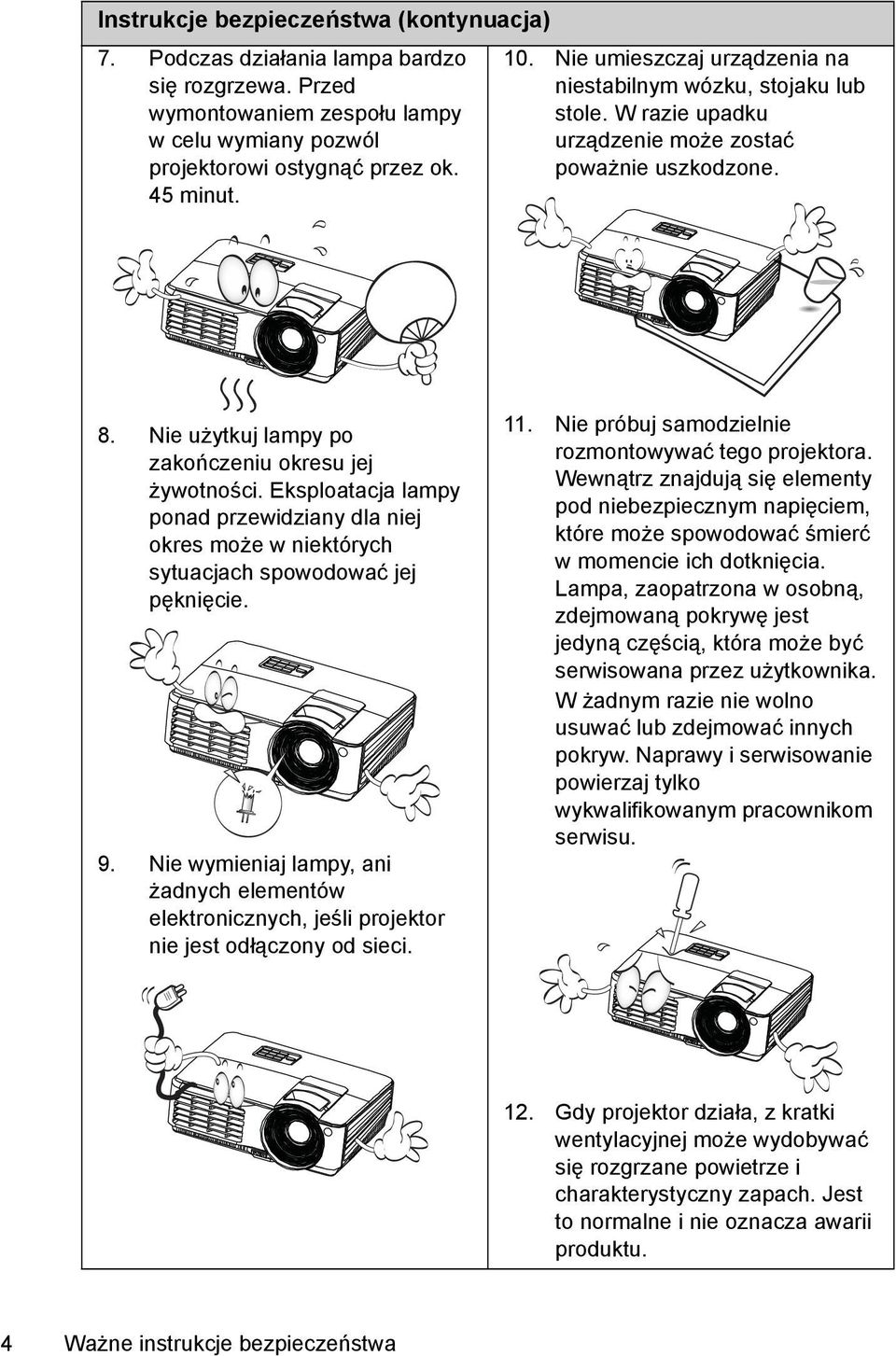

4 Instrukcje bezpieczeństwa (kontynuacja) 7. Podczas działania lampa bardzo się rozgrzewa. Przed wymontowaniem zespołu lampy w celu wymiany pozwól projektorowi ostygnąć przez ok. 45 minut. 10. Nie umieszczaj urządzenia na niestabilnym wózku, stojaku lub stole. W razie upadku urządzenie może zostać poważnie uszkodzone. 8. Nie użytkuj lampy po zakończeniu okresu jej żywotności. Eksploatacja lampy ponad przewidziany dla niej okres może w niektórych sytuacjach spowodować jej pęknięcie. 9. Nie wymieniaj lampy, ani żadnych elementów elektronicznych, jeśli projektor nie jest odłączony od sieci. 11. Nie próbuj samodzielnie rozmontowywać tego projektora. Wewnątrz znajdują się elementy pod niebezpiecznym napięciem, które może spowodować śmierć w momencie ich dotknięcia. Lampa, zaopatrzona w osobną, zdejmowaną pokrywę jest jedyną częścią, która może być serwisowana przez użytkownika. W żadnym razie nie wolno usuwać lub zdejmować innych pokryw. Naprawy i serwisowanie powierzaj tylko wykwalifikowanym pracownikom serwisu. 12. Gdy projektor działa, z kratki wentylacyjnej może wydobywać się rozgrzane powietrze i charakterystyczny zapach. Jest to normalne i nie oznacza awarii produktu. 4 Ważne instrukcje bezpieczeństwa

5 Instrukcje bezpieczeństwa (kontynuacja) 13. Nie umieszczaj projektora w żadnym z poniższych środowisk: - Słabo wentylowana lub ograniczona przestrzeń. Zapewnij przynajmniej 50 cm prześwitu między ścianami i projektorem oraz swobodny przepływ powietrza wokół niego. - Miejsca o tendencji do mocnego nagrzewania się, takie jak wnętrze samochodu z zamkniętymi szybami. - Miejsca, w których elementy optyczne narażone będą na działanie wysokiej wilgotności, kurzu lub dymu papierosowego, powodujących skrócenie czasu użytkowania projektora i pociemnienie obrazu. 14. Nie zakrywaj otworów wentylacyjnych. - Nie stawiaj projektora na kocu, pościeli ani innej miękkiej powierzchni. - Nie przykrywaj urządzenia materiałem lub innymi przedmiotami. - Nie umieszczaj w pobliżu urządzenia żadnych materiałów palnych. - Miejsca w pobliżu czujników dymu/ przeciwpożarowych. - Miejsca o temperaturze otoczenia powyżej 40 C / 104 F. - Miejsca na wysokości powyżej 3 tysięcy metrów (10000 stóp). Jeżeli otwory wentylacyjne są mocno pozatykane, przegrzanie urządzenia może spowodować wybuch ognia w jego wnętrzu. 15. Umieszczaj włączony projektor na równej poziomej powierzchni. - Nie używaj urządzenia, jeśli jest przekrzywione bardziej niż o 10 stopni w lewo lub w prawo, albo o ponad 15 stopni w tył lub w przód. Używanie projektora w pozycji odbiegającej od poziomu może spowodować wadliwe działanie lub uszkodzenie lampy m (10000 stóp) 0 m (0 stóp) Ważne instrukcje bezpieczeństwa 5

6 Instrukcje bezpieczeństwa (kontynuacja) 16. Nie stawiaj projektora na żadnym z boków, w pozycji pionowej. Może to spowodować jego przewrócenie się i doprowadzić do urazów użytkownika lub uszkodzenia urządzenia. 18. Nie umieszczaj w pobliżu urządzenia żadnych cieczy. Ciecz wylana do projektora może spowodować jego awarię. Jeśli projektor ulegnie zamoczeniu, odłącz go od zasilania i zadzwoń do BenQ w celu przeprowadzenia jego naprawy. 17. Nie stawaj na projektorze i nie umieszczaj na nim żadnych przedmiotów. Oprócz prawdopodobnego uszkodzenia projektora takie postępowanie może prowadzić do wypadków i obrażeń. 19. Urządzenie potrafi wyświetlać odwrócone obrazy po zainstalowaniu go na suficie. Do zainstalowania projektora na suficie używaj tylko zestawu do montażu sufitowego BenQ i upewnij się, że projektor jest bezpiecznie zamocowany. 6 Ważne instrukcje bezpieczeństwa

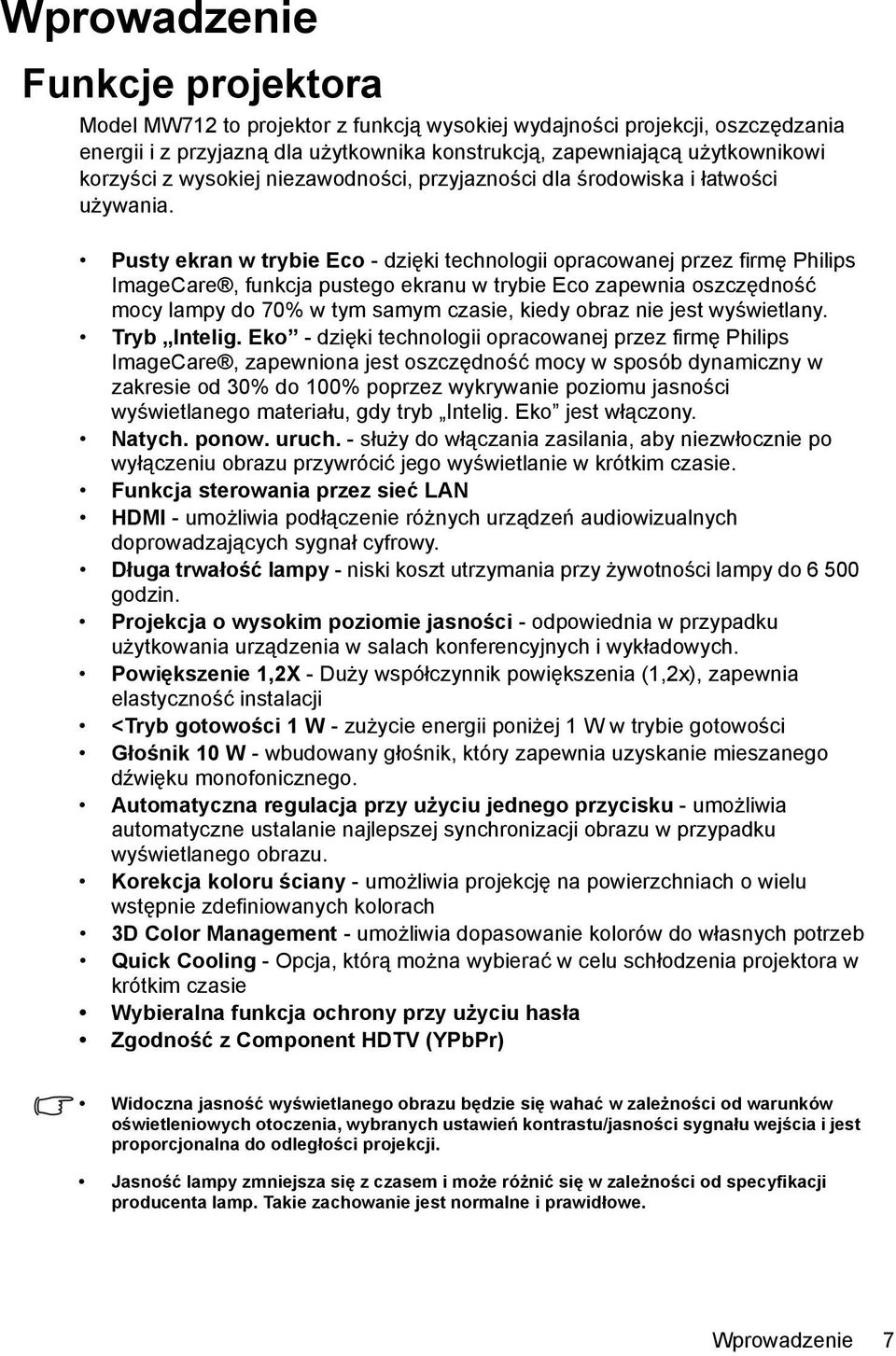

7 Wprowadzenie Funkcje projektora Model MW712 to projektor z funkcją wysokiej wydajności projekcji, oszczędzania energii i z przyjazną dla użytkownika konstrukcją, zapewniającą użytkownikowi korzyści z wysokiej niezawodności, przyjazności dla środowiska i łatwości używania. Pusty ekran w trybie Eco - dzięki technologii opracowanej przez firmę Philips ImageCare, funkcja pustego ekranu w trybie Eco zapewnia oszczędność mocy lampy do 70% w tym samym czasie, kiedy obraz nie jest wyświetlany. Tryb Intelig. Eko - dzięki technologii opracowanej przez firmę Philips ImageCare, zapewniona jest oszczędność mocy w sposób dynamiczny w zakresie od 30% do 100% poprzez wykrywanie poziomu jasności wyświetlanego materiału, gdy tryb Intelig. Eko jest włączony. Natych. ponow. uruch. - służy do włączania zasilania, aby niezwłocznie po wyłączeniu obrazu przywrócić jego wyświetlanie w krótkim czasie. Funkcja sterowania przez sieć LAN HDMI - umożliwia podłączenie różnych urządzeń audiowizualnych doprowadzających sygnał cyfrowy. Długa trwałość lampy - niski koszt utrzymania przy żywotności lampy do godzin. Projekcja o wysokim poziomie jasności - odpowiednia w przypadku użytkowania urządzenia w salach konferencyjnych i wykładowych. Powiększenie 1,2X - Duży współczynnik powiększenia (1,2x), zapewnia elastyczność instalacji <Tryb gotowości 1 W - zużycie energii poniżej 1 W w trybie gotowości Głośnik 10 W - wbudowany głośnik, który zapewnia uzyskanie mieszanego dźwięku monofonicznego. Automatyczna regulacja przy użyciu jednego przycisku - umożliwia automatyczne ustalanie najlepszej synchronizacji obrazu w przypadku wyświetlanego obrazu. Korekcja koloru ściany - umożliwia projekcję na powierzchniach o wielu wstępnie zdefiniowanych kolorach 3D Color Management - umożliwia dopasowanie kolorów do własnych potrzeb Quick Cooling - Opcja, którą można wybierać w celu schłodzenia projektora w krótkim czasie Wybieralna funkcja ochrony przy użyciu hasła Zgodność z Component HDTV (YPbPr) Widoczna jasność wyświetlanego obrazu będzie się wahać w zależności od warunków oświetleniowych otoczenia, wybranych ustawień kontrastu/jasności sygnału wejścia i jest proporcjonalna do odległości projekcji. Jasność lampy zmniejsza się z czasem i może różnić się w zależności od specyfikacji producenta lamp. Takie zachowanie jest normalne i prawidłowe. Wprowadzenie 7

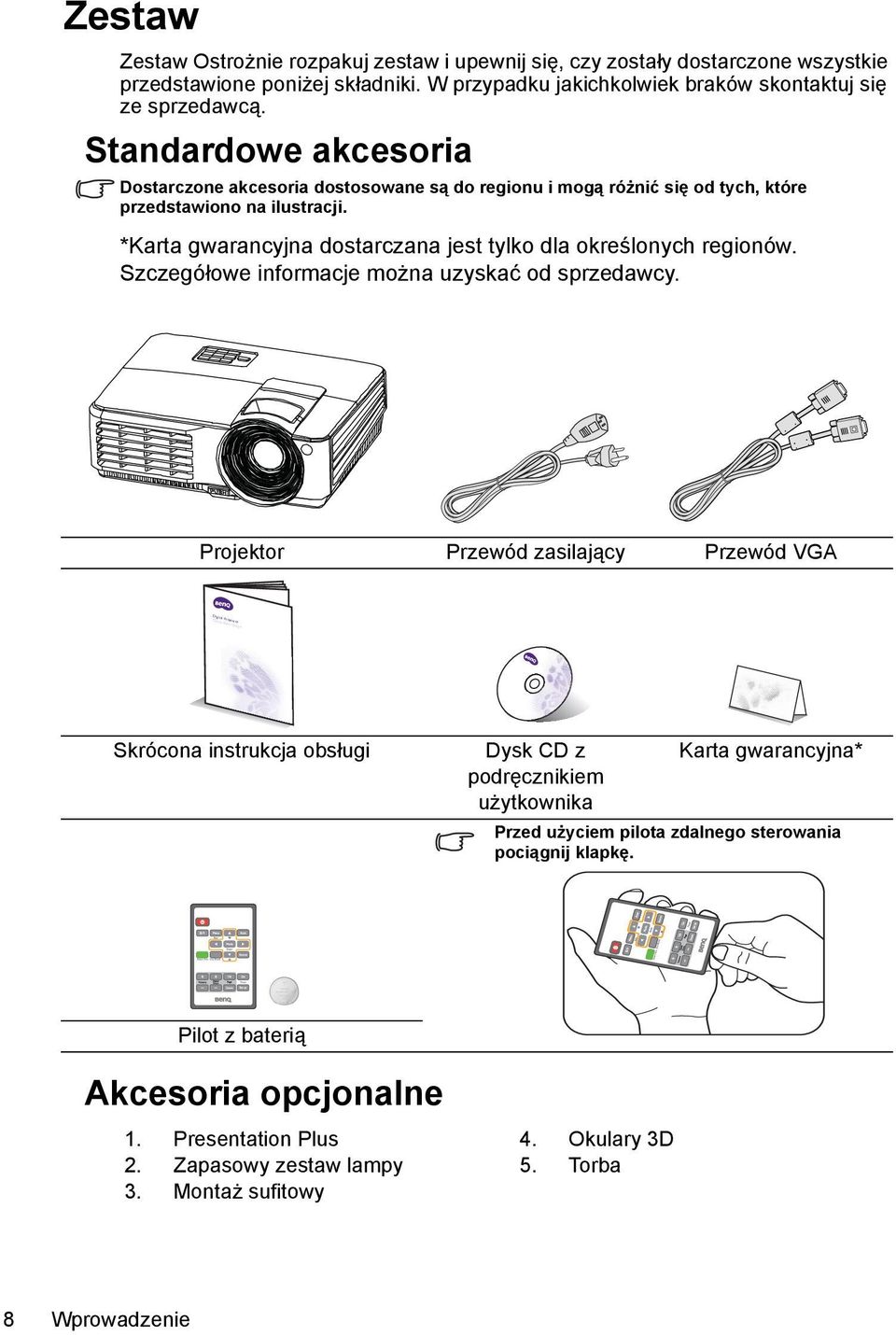

8 Digital Projector Quick Start Guide Zestaw Zestaw Ostrożnie rozpakuj zestaw i upewnij się, czy zostały dostarczone wszystkie przedstawione poniżej składniki. W przypadku jakichkolwiek braków skontaktuj się ze sprzedawcą. Standardowe akcesoria Dostarczone akcesoria dostosowane są do regionu i mogą różnić się od tych, które przedstawiono na ilustracji. *Karta gwarancyjna dostarczana jest tylko dla określonych regionów. Szczegółowe informacje można uzyskać od sprzedawcy. Projektor Przewód zasilający Przewód VGA Skrócona instrukcja obsługi Dysk CD z podręcznikiem użytkownika Karta gwarancyjna* Przed użyciem pilota zdalnego sterowania pociągnij klapkę. Pilot z baterią Akcesoria opcjonalne 1. Presentation Plus 2. Zapasowy zestaw lampy 3. Montaż sufitowy 4. Okulary 3D 5. Torba 8 Wprowadzenie

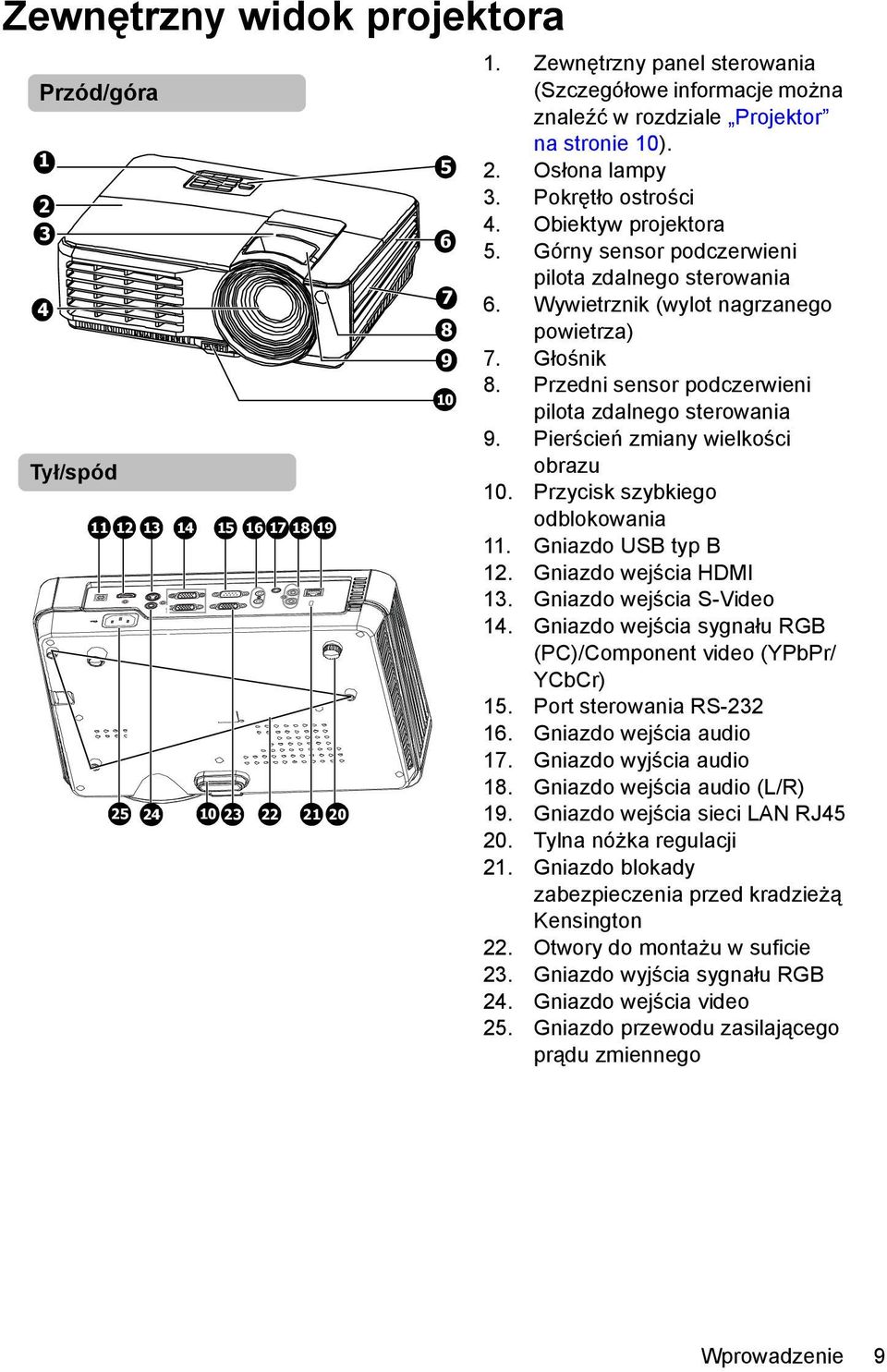

9 Zewnętrzny widok projektora Przód/góra Tył/spód Zewnętrzny panel sterowania (Szczegółowe informacje można znaleźć w rozdziale Projektor na stronie 10). 2. Osłona lampy 3. Pokrętło ostrości 4. Obiektyw projektora 5. Górny sensor podczerwieni pilota zdalnego sterowania 6. Wywietrznik (wylot nagrzanego powietrza) 7. Głośnik 8. Przedni sensor podczerwieni pilota zdalnego sterowania 9. Pierścień zmiany wielkości obrazu 10. Przycisk szybkiego odblokowania 11. Gniazdo USB typ B 12. Gniazdo wejścia HDMI 13. Gniazdo wejścia S-Video 14. Gniazdo wejścia sygnału RGB (PC)/Component video (YPbPr/ YCbCr) 15. Port sterowania RS Gniazdo wejścia audio 17. Gniazdo wyjścia audio 18. Gniazdo wejścia audio (L/R) 19. Gniazdo wejścia sieci LAN RJ Tylna nóżka regulacji 21. Gniazdo blokady zabezpieczenia przed kradzieżą Kensington 22. Otwory do montażu w suficie 23. Gniazdo wyjścia sygnału RGB 24. Gniazdo wejścia video 25. Gniazdo przewodu zasilającego prądu zmiennego Wprowadzenie 9

10 Elementy sterujące i funkcje Projektor II Zasilanie/Kontrolka zasilania POWER Przełączenie projektora pomiędzy trybem gotowości a stanem włączenia. Szczegóły Uruchamianie projektora na stronie 25 pisano w sekcji. Zapala się lub miga podczas pracy projektora. Szczegółowe informacje zawiera część Kontrolki na stronie MENU/EXIT Włączenie menu ekranowe (OSD). Powrót do poprzedniego menu OSD, zakończenie i zapisanie ustawień menu. 3. Głośność/Pzyciski strzałek ( / W lewo, / W prawo) Regulacja poziomu głośności. Po uaktywnieniu menu OSD (On- Screen Display [Menu ekranowe]), przyciski #3 i #6 służą jako strzałki kierunku, do wyboru wymaganych elementów menu i wykonywania regulacji. Szczegóły opisano w sekcji Używanie menu na stronie MODE/ENTER Wybór dostępnego trybu ustawień obrazu. Szczegóły opisano w sekcji Wybór trybu obrazu na stronie Eco Blank Naciśnij przycisk Pusty ekran w trybie Eco, aby wyłączyć obraz na określony okres czasu, uzyskując do 70% oszczędności energii przez lampę. Naciśnij ponownie, aby przywrócić obraz i dźwięk. Szczegóły opisano w sekcji Ukrywanie obrazu na stronie Przyciski Keystone/strzałka ( / W górę, / W dół) Manualna korekcja obrazów zniekształconych w skutek projekcji pod kątem. Szczegóły opisano w sekcji Korekcja zniekształceń trapezowych na stronie 27. Uaktywnia wybrany element OSD (On-Screen Display [Menu ekranowe]). Szczegóły opisano w sekcji Używanie menu na stronie Światło wskaźnika TEMP Świeci czerwonym światłem, jeśli temperatura projektora jest zbyt wysoka. Szczegóły opisano w sekcji Kontrolki na stronie Kontrolka LAMP Wskazanie statusu lampy. Świeci lub miga w przypadku problemów z lampą. Szczegóły opisano w sekcji Kontrolki na stronie AUTO AUTO Automatycznie określa najlepsze ustawienia czasu dla wyświetlanego obrazu. Szczegóły opisano w sekcji Automatyczna regulacja obrazu na stronie SOURCE Wyświetla pasek wyboru źródła. Szczegóły opisano w sekcji Przełączanie sygnałów wejściowych na stronie Wprowadzenie

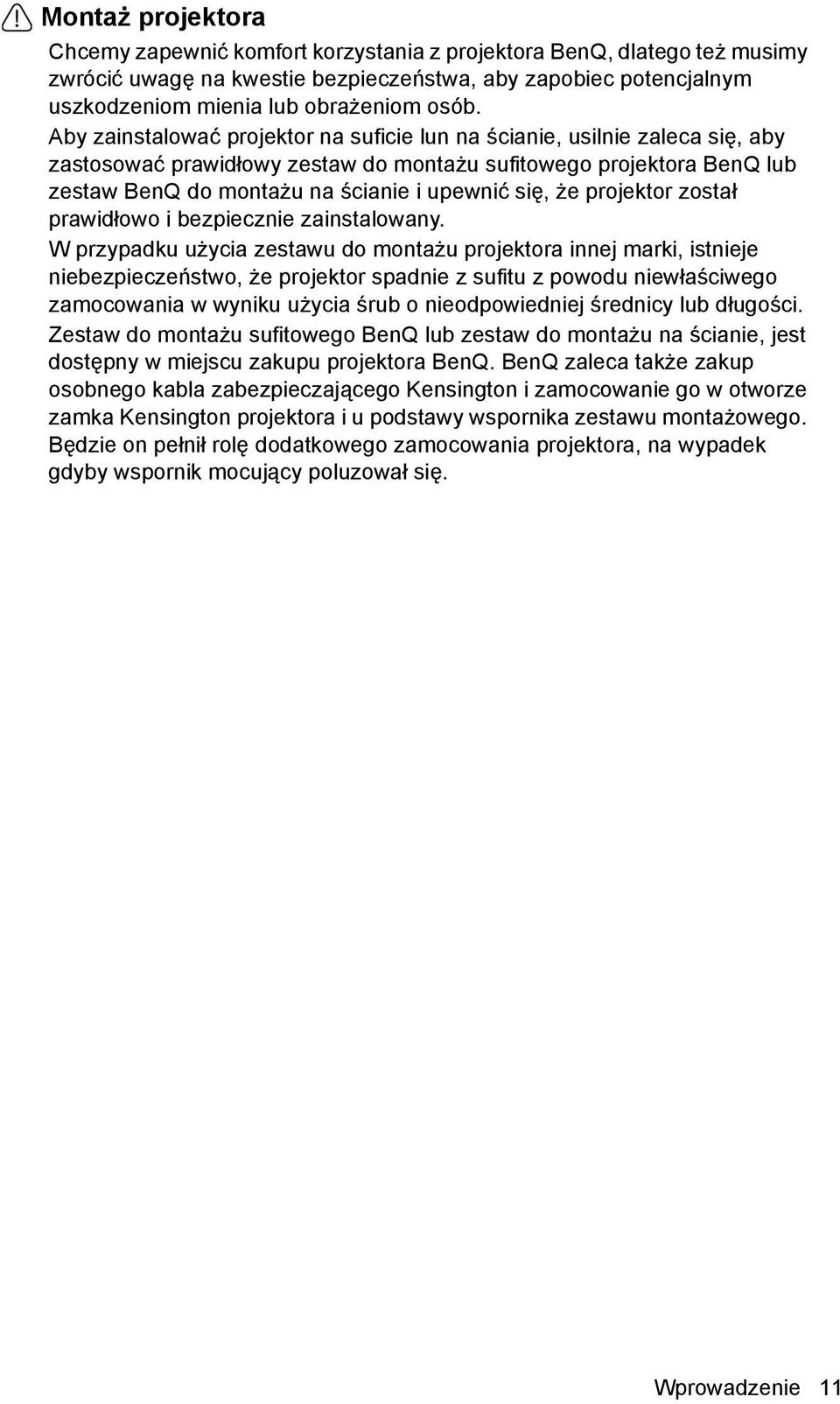

11 Montaż projektora Chcemy zapewnić komfort korzystania z projektora BenQ, dlatego też musimy zwrócić uwagę na kwestie bezpieczeństwa, aby zapobiec potencjalnym uszkodzeniom mienia lub obrażeniom osób. Aby zainstalować projektor na suficie lun na ścianie, usilnie zaleca się, aby zastosować prawidłowy zestaw do montażu sufitowego projektora BenQ lub zestaw BenQ do montażu na ścianie i upewnić się, że projektor został prawidłowo i bezpiecznie zainstalowany. W przypadku użycia zestawu do montażu projektora innej marki, istnieje niebezpieczeństwo, że projektor spadnie z sufitu z powodu niewłaściwego zamocowania w wyniku użycia śrub o nieodpowiedniej średnicy lub długości. Zestaw do montażu sufitowego BenQ lub zestaw do montażu na ścianie, jest dostępny w miejscu zakupu projektora BenQ. BenQ zaleca także zakup osobnego kabla zabezpieczającego Kensington i zamocowanie go w otworze zamka Kensington projektora i u podstawy wspornika zestawu montażowego. Będzie on pełnił rolę dodatkowego zamocowania projektora, na wypadek gdyby wspornik mocujący poluzował się. Wprowadzenie 11

12 Pilot II Zasilanie Przełączenie projektora pomiędzy trybem gotowości a stanem włączenia. Szczegóły opisano w sekcji Uruchamianie projektora na stronie 25 i Wyłączanie projektora na stronie Zatrzymanie Zatrzymanie projektowanego obrazu. Szczegóły opisano w sekcji Zamrażanie obrazu na stronie Menu/Exit Włączenie menu ekranowe (OSD). Powrót do poprzedniego menu OSD, zakończenie i zapisanie ustawień menu. Szczegóły opisano w sekcji Używanie menu na stronie W lewo/ W prawo Po uaktywnieniu menu OSD (On- Screen Display [Menu ekranowe]), przyciski #4 i #10 służą jako strzałki kierunku, do wyboru wymaganych elementów menu i wykonywania regulacji. Szczegóły opisano w sekcji Używanie menu na stronie Smart Eco Wyświetlanie paska wyboru trybu lampy (Normalny/Ekonomiczny/Intelig. Eco). Normalne: 100% jasność lampy. Ekonomiczny:80% zużycie energii przez lampę. Intelig. Eco: Jest to domyślne ustawienie. Możliwe jest zapewnienie oszczędności zużycia energii przez lampę na poziomie od 30% do 100% w sposób dynamiczny poprzez wykrywanie poziomu jasności materiału wideo Eco Blank Naciśnij przycisk Pusty ekran w trybie Eco, aby wyłączyć na określony okres czasu obraz i dźwięk, uzyskując do 70% oszczędności energii przez lampę. Naciśnij ponownie, aby przywrócić obraz i dźwięk. Szczegóły opisano w sekcji Ukrywanie obrazu na stronie Przyciskami Digital Zoom (+, -) Powiększenie lub zmniejszenie rozmiaru projektowanego obrazu. Szczegóły Powiększanie i wyszukiwanie szczegółów na stronie 32 pisano w sekcji. 8. Volume +/- Regulacja poziomu dźwięku projektora. Szczegółowe informacje znajdują się w części Regulacja dźwięku na stronie Page Up/Down Po połączeniu przez USB z komputerem PC, strzałki strona w górę/w dół. Szczegóły opisano w sekcji Operacje zdalnego stronicowania na stronie Przyciski Keystone/strzałka ( / W górę, / W dół) Manualna korekcja obrazów zniekształconych w skutek projekcji pod kątem. Szczegóły opisano w sekcji Korekcja zniekształceń trapezowych na stronie Auto AUTO Automatycznie określa najlepsze ustawienia czasu dla wyświetlanego obrazu. Szczegóły opisano w sekcji Automatyczna regulacja obrazu na stronie Mode/Enter Wybór trybu dostępnych regulacji obrazu. Szczegóły opisano w sekcji Wybór trybu obrazu na stronie 34. Uaktywnienie wybranego elementu menu OSD (On-Screen) Wyświetlanie elementu menu (OSD). Szczegóły opisano w sekcji Używanie menu na stronie Source Wyświetla pasek wyboru źródła. Szczegóły opisano w sekcji Przełączanie sygnałów wejściowych na stronie Wprowadzenie

13 14. Timer On Aktywacja lub wyświetlenie timera ekranowego zgodnego z indywidualnymi ustawieniami timera. Szczegóły opisano w sekcji Ustawianie timera prezentacji na stronie Timer Setup Bezpośredni wpis ustawień licznika czasu prezentacji. Szczegóły opisano w sekcji Ustawianie timera prezentacji na stronie 38. Czujniki pilota na podczerwień (IR) umieszczone są z przodu projektora. W celu poprawnego działania, pilot musi być trzymany pod kątem nie większym niż 15 stopni w stosunku do czujnika projektora (prostopadle). Odległość pomiędzy pilotem zdalnego sterowania a czujnikem nie powinna przekraczać 8 metrów (~26 stóp). Upewnij się, że pomiędzy pilotem a czujnikami podczerwieni projektora nie znajdują się żadne przeszkody, które mogłyby przesłaniać promień podczerwieni. Obsługa projektora od przodu Obsługa projektora od góra Około 15 Około 15 Wymiana baterii pilota 1. Pociągnij uchwyt baterii. Wykonaj ilustrowane instrukcje. Naciśnij i przytrzymaj ramię blokoując jednocześnie pociągając uchwyt baterii. 2. Włóż now ą baterię do uchwytu. Pamiętaj, że biegun dodatni powinien być skierowany do zewnątrz. 3. Wciśnij uchwyt do pilota. Należy unikać nadmiernego ciepła i wilgotności. Nieprawidłowe włożenie baterii może spowodować jej uszkodzenie. Wymieniaj tylko na baterie tego samego typu lub odpowiednik zalecany przez producenta baterii. Zużyte baterie należy usuwać zgodnie z instrukcjami producenta. Nie należy wrzucać baterii do ognia. Stwarza to ryzyko wybuchu. Jeśli baterie są wyczerpane lub pilot zdlanego sterowania nie będzie przez dłuższy czas używany należy wyjąć baterię, aby zapobiec uszkodzeniu pilota zdalnego sterowania z powodu wycieku elektrolitu. Wprowadzenie 13

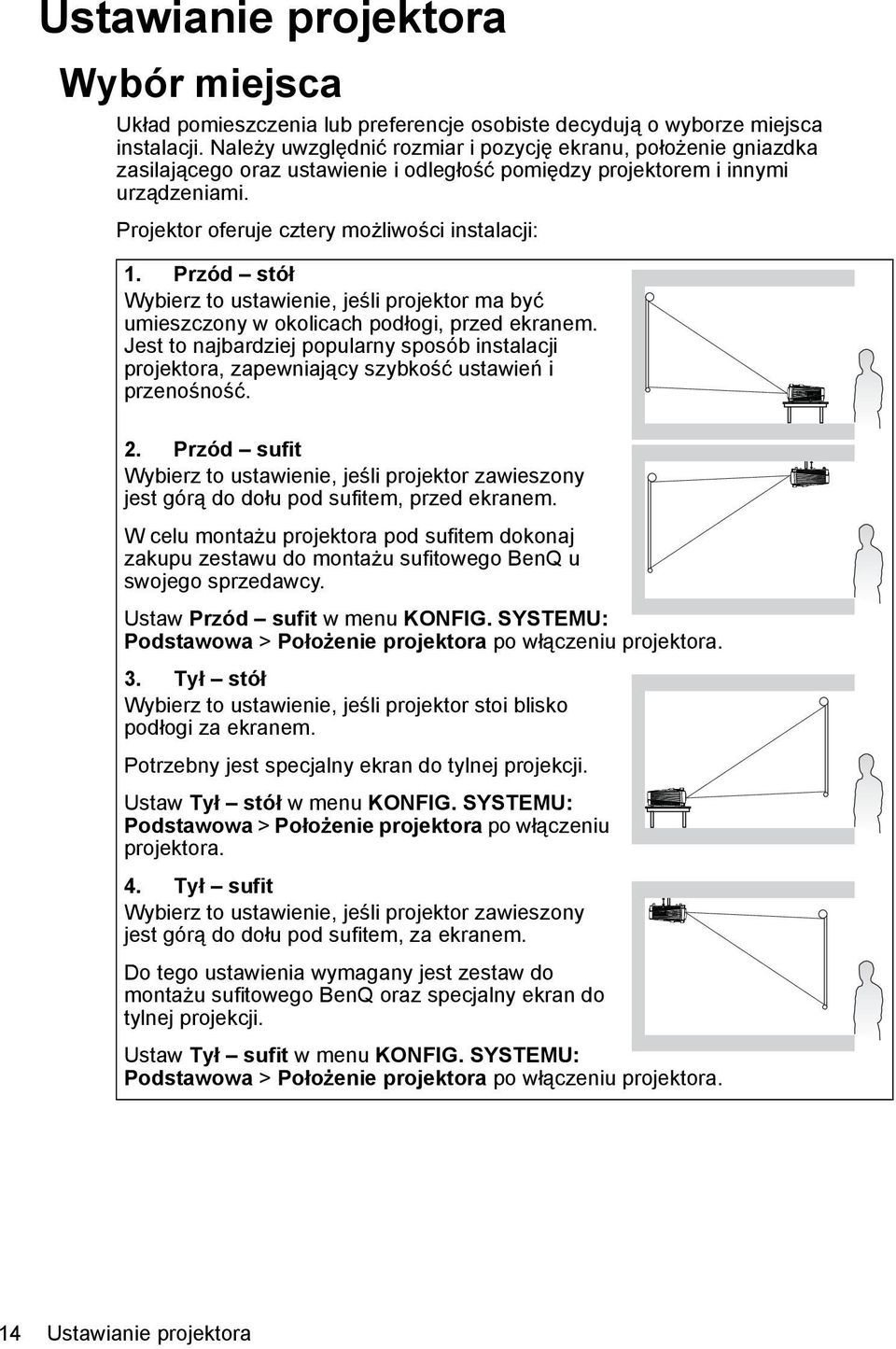

14 Ustawianie projektora Wybór miejsca Układ pomieszczenia lub preferencje osobiste decydują o wyborze miejsca instalacji. Należy uwzględnić rozmiar i pozycję ekranu, położenie gniazdka zasilającego oraz ustawienie i odległość pomiędzy projektorem i innymi urządzeniami. Projektor oferuje cztery możliwości instalacji: 1. Przód stół Wybierz to ustawienie, jeśli projektor ma być umieszczony w okolicach podłogi, przed ekranem. Jest to najbardziej popularny sposób instalacji projektora, zapewniający szybkość ustawień i przenośność. 2. Przód sufit Wybierz to ustawienie, jeśli projektor zawieszony jest górą do dołu pod sufitem, przed ekranem. W celu montażu projektora pod sufitem dokonaj zakupu zestawu do montażu sufitowego BenQ u swojego sprzedawcy. Ustaw Przód sufit w menu KONFIG. SYSTEMU: Podstawowa > Położenie projektora po włączeniu projektora. 3. Tył stół Wybierz to ustawienie, jeśli projektor stoi blisko podłogi za ekranem. Potrzebny jest specjalny ekran do tylnej projekcji. Ustaw Tył stół w menu KONFIG. SYSTEMU: Podstawowa > Położenie projektora po włączeniu projektora. 4. Tył sufit Wybierz to ustawienie, jeśli projektor zawieszony jest górą do dołu pod sufitem, za ekranem. Do tego ustawienia wymagany jest zestaw do montażu sufitowego BenQ oraz specjalny ekran do tylnej projekcji. Ustaw Tył sufit w menu KONFIG. SYSTEMU: Podstawowa > Położenie projektora po włączeniu projektora. 14 Ustawianie projektora

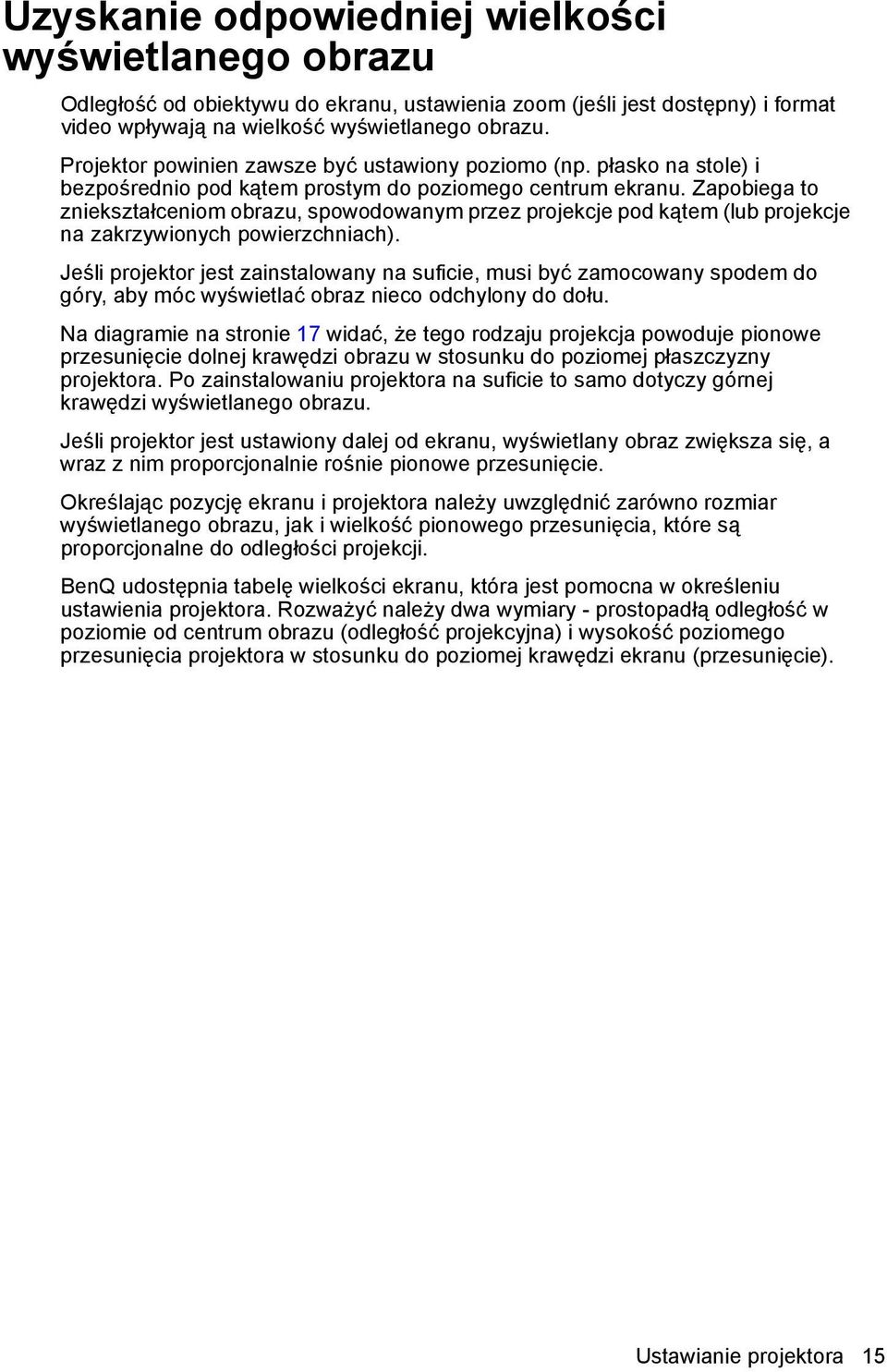

15 Uzyskanie odpowiedniej wielkości wyświetlanego obrazu Odległość od obiektywu do ekranu, ustawienia zoom (jeśli jest dostępny) i format video wpływają na wielkość wyświetlanego obrazu. Projektor powinien zawsze być ustawiony poziomo (np. płasko na stole) i bezpośrednio pod kątem prostym do poziomego centrum ekranu. Zapobiega to zniekształceniom obrazu, spowodowanym przez projekcje pod kątem (lub projekcje na zakrzywionych powierzchniach). Jeśli projektor jest zainstalowany na suficie, musi być zamocowany spodem do góry, aby móc wyświetlać obraz nieco odchylony do dołu. Na diagramie na stronie 17 widać, że tego rodzaju projekcja powoduje pionowe przesunięcie dolnej krawędzi obrazu w stosunku do poziomej płaszczyzny projektora. Po zainstalowaniu projektora na suficie to samo dotyczy górnej krawędzi wyświetlanego obrazu. Jeśli projektor jest ustawiony dalej od ekranu, wyświetlany obraz zwiększa się, a wraz z nim proporcjonalnie rośnie pionowe przesunięcie. Określając pozycję ekranu i projektora należy uwzględnić zarówno rozmiar wyświetlanego obrazu, jak i wielkość pionowego przesunięcia, które są proporcjonalne do odległości projekcji. BenQ udostępnia tabelę wielkości ekranu, która jest pomocna w określeniu ustawienia projektora. Rozważyć należy dwa wymiary - prostopadłą odległość w poziomie od centrum obrazu (odległość projekcyjna) i wysokość poziomego przesunięcia projektora w stosunku do poziomej krawędzi ekranu (przesunięcie). Ustawianie projektora 15

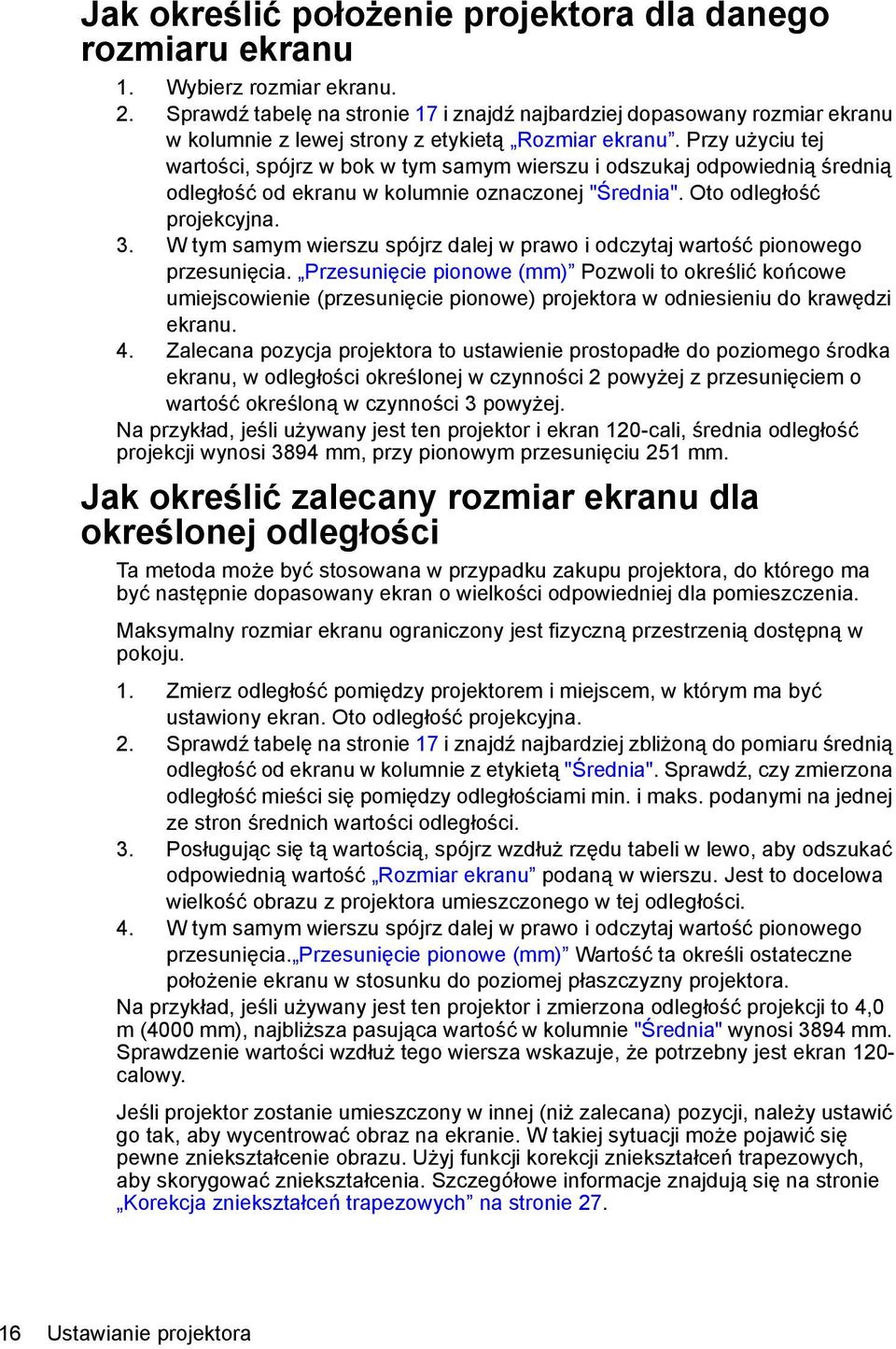

16 Jak określić położenie projektora dla danego rozmiaru ekranu 1. Wybierz rozmiar ekranu. 2. Sprawdź tabelę na stronie 17 i znajdź najbardziej dopasowany rozmiar ekranu w kolumnie z lewej strony z etykietą Rozmiar ekranu. Przy użyciu tej wartości, spójrz w bok w tym samym wierszu i odszukaj odpowiednią średnią odległość od ekranu w kolumnie oznaczonej "Średnia". Oto odległość projekcyjna. 3. W tym samym wierszu spójrz dalej w prawo i odczytaj wartość pionowego przesunięcia. Przesunięcie pionowe (mm) Pozwoli to określić końcowe umiejscowienie (przesunięcie pionowe) projektora w odniesieniu do krawędzi ekranu. 4. Zalecana pozycja projektora to ustawienie prostopadłe do poziomego środka ekranu, w odległości określonej w czynności 2 powyżej z przesunięciem o wartość określoną w czynności 3 powyżej. Na przykład, jeśli używany jest ten projektor i ekran 120-cali, średnia odległość projekcji wynosi 3894 mm, przy pionowym przesunięciu 251 mm. Jak określić zalecany rozmiar ekranu dla określonej odległości Ta metoda może być stosowana w przypadku zakupu projektora, do którego ma być następnie dopasowany ekran o wielkości odpowiedniej dla pomieszczenia. Maksymalny rozmiar ekranu ograniczony jest fizyczną przestrzenią dostępną w pokoju. 1. Zmierz odległość pomiędzy projektorem i miejscem, w którym ma być ustawiony ekran. Oto odległość projekcyjna. 2. Sprawdź tabelę na stronie 17 i znajdź najbardziej zbliżoną do pomiaru średnią odległość od ekranu w kolumnie z etykietą "Średnia". Sprawdź, czy zmierzona odległość mieści się pomiędzy odległościami min. i maks. podanymi na jednej ze stron średnich wartości odległości. 3. Posługując się tą wartością, spójrz wzdłuż rzędu tabeli w lewo, aby odszukać odpowiednią wartość Rozmiar ekranu podaną w wierszu. Jest to docelowa wielkość obrazu z projektora umieszczonego w tej odległości. 4. W tym samym wierszu spójrz dalej w prawo i odczytaj wartość pionowego przesunięcia. Przesunięcie pionowe (mm) Wartość ta określi ostateczne położenie ekranu w stosunku do poziomej płaszczyzny projektora. Na przykład, jeśli używany jest ten projektor i zmierzona odległość projekcji to 4,0 m (4000 mm), najbliższa pasująca wartość w kolumnie "Średnia" wynosi 3894 mm. Sprawdzenie wartości wzdłuż tego wiersza wskazuje, że potrzebny jest ekran 120- calowy. Jeśli projektor zostanie umieszczony w innej (niż zalecana) pozycji, należy ustawić go tak, aby wycentrować obraz na ekranie. W takiej sytuacji może pojawić się pewne zniekształcenie obrazu. Użyj funkcji korekcji zniekształceń trapezowych, aby skorygować zniekształcenia. Szczegółowe informacje znajdują się na stronie Korekcja zniekształceń trapezowych na stronie Ustawianie projektora

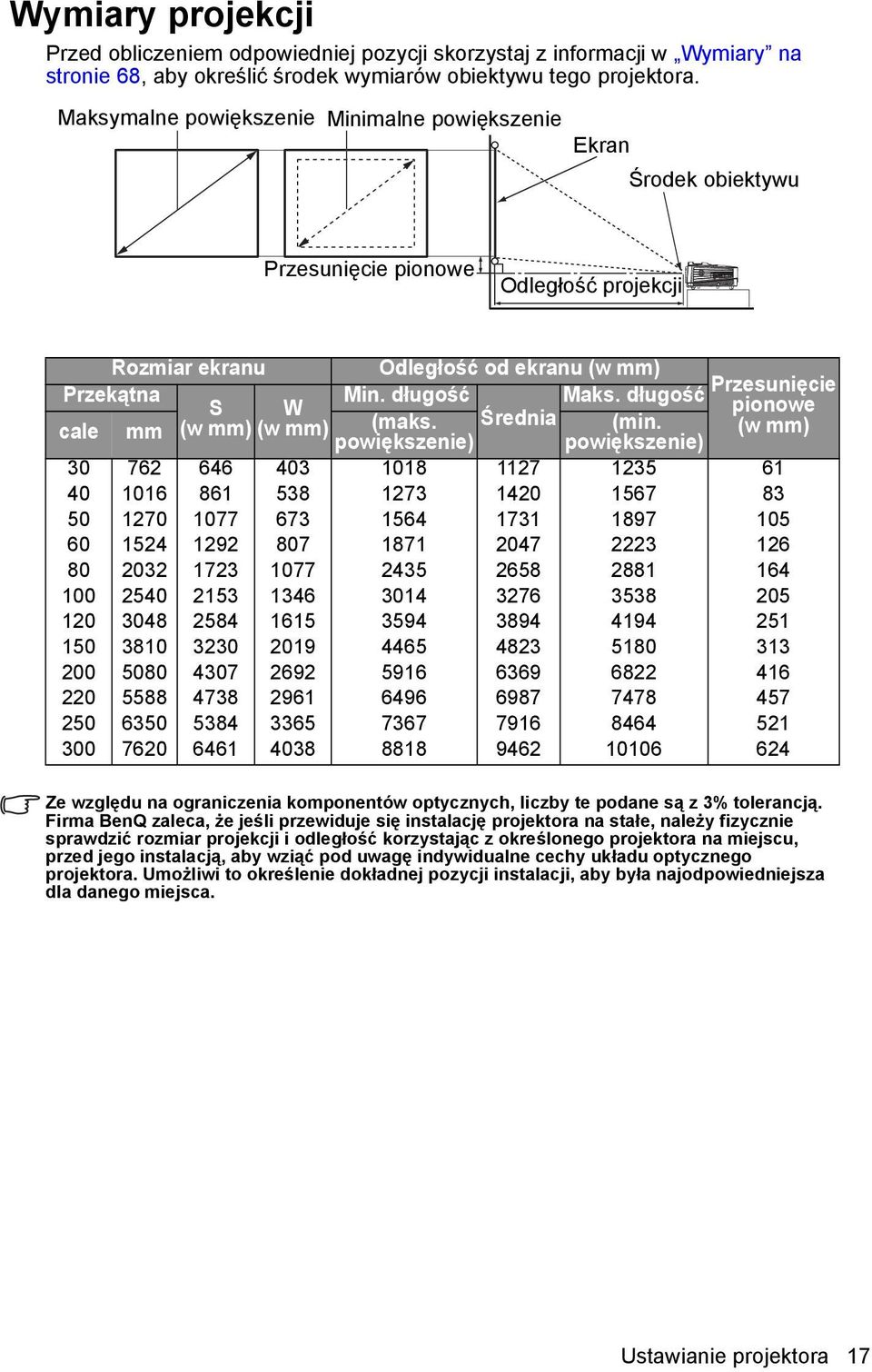

17 Wymiary projekcji Przed obliczeniem odpowiedniej pozycji skorzystaj z informacji w Wymiary na stronie 68, aby określić środek wymiarów obiektywu tego projektora. Maksymalne powiększenie Minimalne powiększenie Ekran Środek obiektywu Przesunięcie pionowe Odległość projekcji Rozmiar ekranu Odległość od ekranu (w mm) Przekątna Min. długość Maks. długość Przesunięcie S W pionowe (w mm) (w mm) Średnia cale mm (maks. (min. (w mm) powiększenie) powiększenie) Ze względu na ograniczenia komponentów optycznych, liczby te podane są z 3% tolerancją. Firma BenQ zaleca, że jeśli przewiduje się instalację projektora na stałe, należy fizycznie sprawdzić rozmiar projekcji i odległość korzystając z określonego projektora na miejscu, przed jego instalacją, aby wziąć pod uwagę indywidualne cechy układu optycznego projektora. Umożliwi to określenie dokładnej pozycji instalacji, aby była najodpowiedniejsza dla danego miejsca. Ustawianie projektora 17

18 Połączenia Podłączając źródło sygnału do projektora upewnij się, że: 1. Wszystkie łączone urządzenia są wyłączone. 2. Upewnij się, czy zostały użyte prawidłowe przewody sygnałowe dla danego źródła. 3. Przewody są dokładnie podłączone. W przedstawionych poniżej połączeniach użyto przewodów, z których niektóre nie są dołączone do zestawu projektora (patrz Zestaw na stronie 8). Są one ogólnie dostępne w sklepach z elektroniką. Szczegółowy opis metod połączenia znajduje się na stronach Kabel USB 5. Kabel audio 2. Kabel HDMI 6. Kabel S-Video 3. Przewód VGA 7. Kabel video 4. Kabel VGA do DVI-A 8. Kabel adaptera Component Video do VGA (DSub) 18 Połączenia

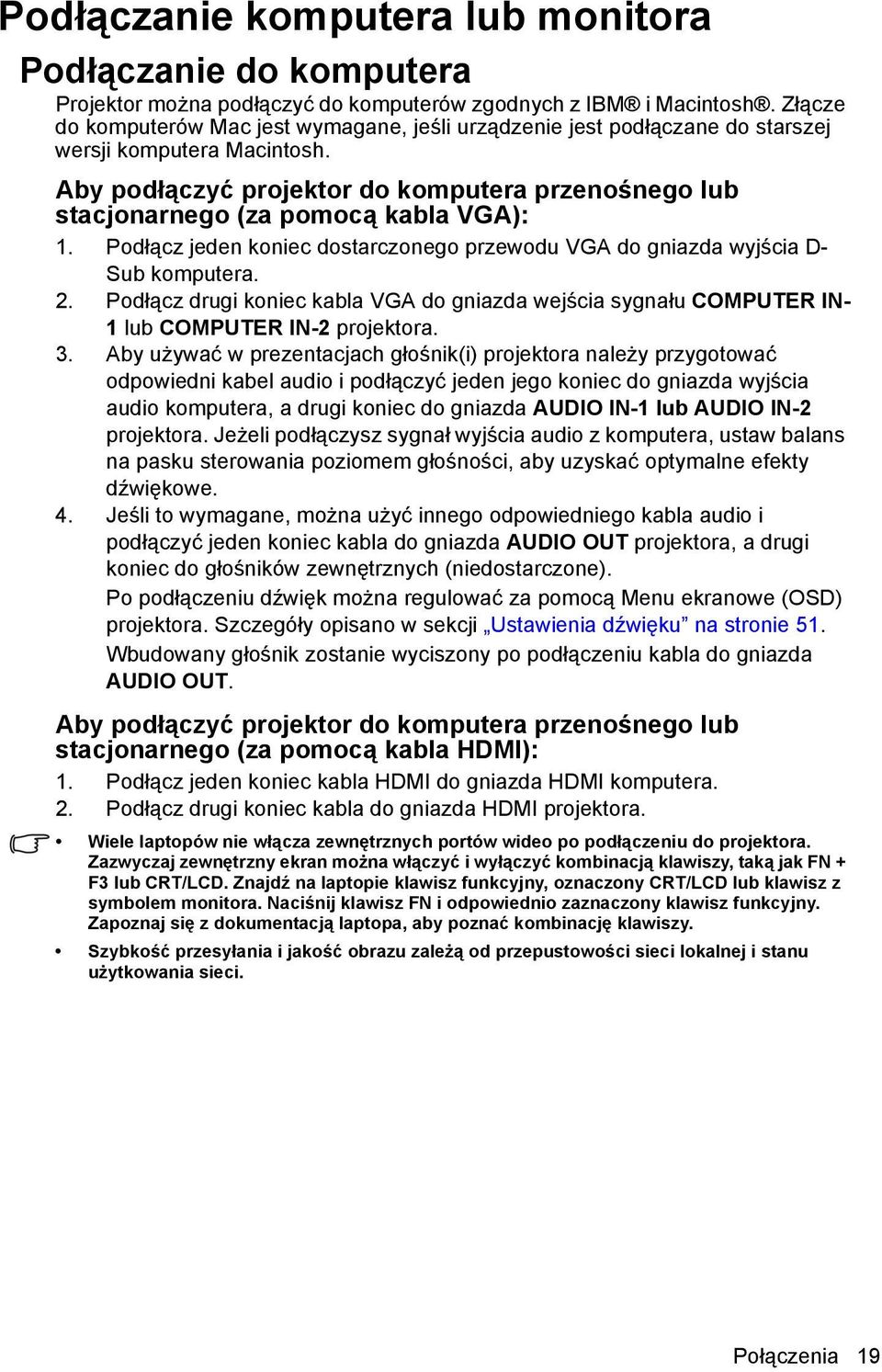

19 Podłączanie komputera lub monitora Podłączanie do komputera Projektor można podłączyć do komputerów zgodnych z IBM i Macintosh. Złącze do komputerów Mac jest wymagane, jeśli urządzenie jest podłączane do starszej wersji komputera Macintosh. Aby podłączyć projektor do komputera przenośnego lub stacjonarnego (za pomocą kabla VGA): 1. Podłącz jeden koniec dostarczonego przewodu VGA do gniazda wyjścia D- Sub komputera. 2. Podłącz drugi koniec kabla VGA do gniazda wejścia sygnału COMPUTER IN- 1 lub COMPUTER IN-2 projektora. 3. Aby używać w prezentacjach głośnik(i) projektora należy przygotować odpowiedni kabel audio i podłączyć jeden jego koniec do gniazda wyjścia audio komputera, a drugi koniec do gniazda AUDIO IN-1 lub AUDIO IN-2 projektora. Jeżeli podłączysz sygnał wyjścia audio z komputera, ustaw balans na pasku sterowania poziomem głośności, aby uzyskać optymalne efekty dźwiękowe. 4. Jeśli to wymagane, można użyć innego odpowiedniego kabla audio i podłączyć jeden koniec kabla do gniazda AUDIO OUT projektora, a drugi koniec do głośników zewnętrznych (niedostarczone). Po podłączeniu dźwięk można regulować za pomocą Menu ekranowe (OSD) projektora. Szczegóły opisano w sekcji Ustawienia dźwięku na stronie 51. Wbudowany głośnik zostanie wyciszony po podłączeniu kabla do gniazda AUDIO OUT. Aby podłączyć projektor do komputera przenośnego lub stacjonarnego (za pomocą kabla HDMI): 1. Podłącz jeden koniec kabla HDMI do gniazda HDMI komputera. 2. Podłącz drugi koniec kabla do gniazda HDMI projektora. Wiele laptopów nie włącza zewnętrznych portów wideo po podłączeniu do projektora. Zazwyczaj zewnętrzny ekran można włączyć i wyłączyć kombinacją klawiszy, taką jak FN + F3 lub CRT/LCD. Znajdź na laptopie klawisz funkcyjny, oznaczony CRT/LCD lub klawisz z symbolem monitora. Naciśnij klawisz FN i odpowiednio zaznaczony klawisz funkcyjny. Zapoznaj się z dokumentacją laptopa, aby poznać kombinację klawiszy. Szybkość przesyłania i jakość obrazu zależą od przepustowości sieci lokalnej i stanu użytkowania sieci. Połączenia 19

20 Podłączanie monitora Aby oglądać zbliżenie prezentacji na monitorze oraz na ekranie, można podłączyć gniazdo wyjścia sygnału MONITOR-OUT projektora do zewnętrznego monitora, zgodnie z instrukcjami poniżej: Aby podłączyć projektor do monitora: 1. Podłącz projektor do komputera zgodnie z instrukcją Podłączanie do komputera na stronie Przygotuj odpowiedni kabel VGA (wyłącznie dostarczony) i podłącz jeden koniec kabla do gniazda wejścia D-Sub monitora video. Lub, jeśli monitor jest wyposażony w gniazdo wejścia DVI, przygotuj kabel VGA do DVI-A i podłącz koniec DVI kabla do gniazda DVI monitora video. 3. Podłącz drugi koniec kabla do gniazda MONITOR-OUT projektora. Sygnał wyjścia dla gniazda MONITOR-OUT działa wyłącznie wtedy, gdy sygnał wejścia pochodzi z gniazda COMPUTER IN-1 lub COMPUTER IN-2. Gdy włączone jest zasilanie projektora, sygnał wyjścia z gniazda MONITOR-OUT zależy od sygnału wejścia z gniazda COMPUTER IN-1 lub COMPUTER IN Połączenia

21 Podłączanie urządzeń wideo Należy podłączyć projektor do źródła wideo z użyciem jednej z powyższych metod, z których jednak każda oferuje obraz innej jakości. Wybrana metoda zależeć będzie zapewne od dostępności odpowiednich gniazd w projektorze i urządzeniu wideo, zgodnie z opisem poniżej: Nazwa złącza HDMI Component Video S-Video Video Wygląd złącza Odniesienie Jakość obrazu HDMI KOMPUTER S-VIDEO VIDEO Podłączanie źródłowego urządzenia HDMI na stronie 22 Sposób podłączenia projektora do urządzenia component video opisano w sekcji na stronie 23 Podłączenie urządzenia źródła S-Video/ composite na stronie 24 Najlepsza Lepsza Dobra Normalny Połączenia 21

22 Podłączanie źródłowego urządzenia HDMI Projektor wyposażony jest w gniazdo wejścia HDMI, które umożliwia połączenie ze źródłowym urządzeniem HDMI, takim jak odtwarzacz DVD, tuner DTV, wyświetlacz lub komputer typu notebook. HDMI (Wysokiej jakości interfejs multimedialny) obsługuje nieskompresowaną transmisję danych video pomiędzy kompatybilnymi urządzeniami, takimi jak tunery DTV, odtwarzacze DVD i wyświetacze przez pojedynczy kabel. Udostępnia czysty cyfrowy obraz i dźwięk. Sprawdź urządzenie źródła video w celu określenia, czy są dostępne nieużywane gniazda wyjścia HDMI: Jeśli tak, kontynuuj wykonywanie procedury. Jeśli nie, ponownie wybierz metodę podłączenia urządzenia. W celu połączenia projektora z urządzeniem źródła HDMI: 1. Przygotuj kabel HDMI i podłącz jeden koniec go do gniazda wyjścia HDMI urządzenia źródła HDMI. Podłącz drugi koniec kabla do gniazda wejścia sygnału HDMI projektora. Po podłączeniu dźwięk można regulować za pomocą Menu ekranowe (OSD) projektora. Szczegółowe informacje zawiera część Ustawienia dźwięku na stronie Podłącz drugi koniec kabla HDMI do gniazda HDMI projektora. Jeśli wybrany obraz wideo nie jest wyświetlany po włączeniu projektora, a zostało wybrane prawidłowe źródło wideo, upewnij się, czy urządzenie wideo jest włączone i działa prawidłowo. Upewnij się także, czy przewody sygnałowe są prawidłowo podłączone. W mało prawdopodobnym przypadku podłączenia projektora do odtwarzacza DVD, przez wejście HDMI projektora oraz, gdy projektowany obraz wyświetla niewłaściwe kolory, należy zmienić przestrzeń barwową na YUV. Szczegóły opisano w sekcji Zmiana przestrzeni kolorów na stronie Połączenia

23 Sposób podłączenia projektora do urządzenia component video opisano w sekcji Sprawdź urządzenie źródła video w celu określenia, czy są dostępne nieużywane gniazda wyjścia Component Video: Jeśli tak, kontynuuj wykonywanie procedury. Jeśli nie, ponownie wybierz metodę podłączenia urządzenia. Aby podłączyć projektor do urządzenia źródła Component Video: 1. Przygotuj kabel adaptera Component Video do VGA (D-Sub) i podłącz koniec z 3 złączami typu RCA do gniazd wyjścia Component Video urządzenia źródła video. Dopasuj kolory wtyczek do gniazd; zielony do zielonego, niebieski do niebieskiego i czerwony do czerwonego. 2. Podłącz drugi koniec kabla adaptera Component Video do VGA (D-Sub) (ze złączem typu D-Sub) do gniazda COMPUTER IN-1 lub COMPUTER IN-2 projektora. 3. Aby używać w prezentacjach głośnik(i) projektora należy przygotować odpowiedni kabel audio i podłączyć jeden jego koniec do gniazda wyjścia audio urządzenia, a drugi koniec do gniazda AUDIO IN-1 lub AUDIO IN-2 projektora. 4. Jeśli to wymagane, można użyć innego odpowiedniego kabla audio i podłączyć jeden koniec kabla do gniazda AUDIO OUT projektora, a drugi koniec do głośników zewnętrznych (niedostarczone). Po podłączeniu dźwięk można regulować za pomocą Menu ekranowe (OSD) projektora. Szczegóły opisano w sekcji Ustawienia dźwięku na stronie 51. Wbudowany głośnik zostanie wyciszony po podłączeniu kabla do gniazda AUDIO OUT. Jeśli wybrany obraz wideo nie jest wyświetlany po włączeniu projektora, a zostało wybrane prawidłowe źródło wideo, upewnij się, czy urządzenie wideo jest włączone i działa prawidłowo. Upewnij się także, czy przewody sygnałowe są prawidłowo podłączone. Połączenia 23

24 Podłączenie urządzenia źródła S-Video/ composite Sprawdź urządzenie źródła video w celu określenia, czy są dostępne wolne gniazda wyjścia Component Video: Jeśli urządzenie wyposażone jest w obydwa gniazda, użyj do połączenia gniazda wyjścia S-Video, ponieważ złącze S-Video zapewnia lepszą jakość obrazu niż złącze wideo. Jeśli urządzenie posiada gniazdo wyjścia, można także kontynuować z wykorzystaniem tej procedury. Jeśli nie, ponownie wybierz metodę podłączenia urządzenia. W celu połączenia projektora z urządzeniem źródła S-Video/ Video: 1. Przygotuj kabel S-Video/Video i podłącz jeden koniec do gniazda wyjścia S- Video/Video urządzenia źródła video. 2. Podłącz drugi koniec kabla S-Video/Video do gniazda S-VIDEO/VIDEO projektora. 3. Aby podczas prezentacji korzystać z głośnika(ów) projektora należy przygotować odpowiedni kabel audio i podłączyć jeden jego koniec do gniazda wyjścia audio urządzenia, a drugi koniec do gniazda AUDIO (L/R) projektora. 4. Jeśli to wymagane, można użyć innego odpowiedniego kabla audio i podłączyć jeden koniec kabla do gniazda AUDIO OUT projektora, a drugi koniec do głośników zewnętrznych (niedostarczone). Po podłączeniu dźwięk można regulować za pomocą menu OSD [On-Screen Display (Menu ekranowe)] projektora. Szczegóły opisano w sekcji Ustawienia dźwięku na stronie 51. Wbudowany głośnik zostanie wyciszony po podłączeniu kabla do gniazda AUDIO OUT. Jeśli wybrany obraz wideo nie jest wyświetlany po włączeniu projektora, a zostało wybrane prawidłowe źródło wideo, upewnij się, czy urządzenie wideo jest włączone i działa prawidłowo. Upewnij się także, czy przewody sygnałowe są prawidłowo podłączone. 24 Połączenia

25 Obsługa Uruchamianie projektora 1. Podłącz przewód zasilający do projektora i do gniazda zasilania. Sprawdź, czy po podłączeniu zasilania kontrolka Kontrolka zasilania POWER na projektorze świeci na pomarańczowo. W przypadku tego urządzenia używaj tylko oryginalnych akcesoriów (np. kabla zasilającego), aby uniknąć zagrożeń, np. porażenie prądem elektrycznym lub pożar. Jeśli funkcja bezpośredniego włączania zasilania została uaktywniona w menu KONFIG. SYSTEMU: Podstawowa > Ustawienia operacyjne, projektor włączy się automatycznie po podłączeniu przewodu zasilającego i dostarczeniu zasilania. Szczegóły opisano w sekcji Bezpośrednie włączenie zasilania na stronie Naciśnij przycisk II Zasilanie na projektorze lub przycisk ON. na pilocie, aby uruchomić projektor. Kontrolka zasilania POWER zacznie migać na zielono i zaświeci stałym światłem po włączeniu projektora. Procedura uruchamiania trwa około sekund. Na późniejszym etapie uruchamiania jest wyświetlane logo startowe. (W razie konieczności) Użyj pokrętła/dźwigni ostrości, aby wyregulować czystość obrazu. Jeśli projektor jest nadal gorący po poprzedniej pracy, przed włączeniem zasilania lampy uruchomiony zostanie na około 90 sekund wentylator chłodzący. 3. Jeśli projektor jest uaktywniany po raz pierwszy, wybierz język OSD, wykonując instrukcje ekranowe. 4. Po wyświetleniu prośby o wprowadzenie hasła, przy pomocy strzałek wprowadź sześciocyfrowe hasło. Szczegóły opisano w sekcji Korzystanie z funkcji hasła na stronie Włącz wszystkie podłączone urządzenia. 6. Projektor rozpoczyna wyszukiwanie sygnałów wejściowych. Na ekranie wyświetlony zostanie aktualnie skanowany sygnał wejściowy. Jeśli projektor nie wykrywa prawidłowego sygnału, wyświetlany będzie komunikat Brak sygnału do momentu wykrycia sygnału wejścia. Można również nacisnąć przycisk SOURCE na projektorze lub pilocie, aby wybrać żądany sygnał wejściowy. Szczegóły opisano w sekcji Przełączanie sygnałów wejściowych na stronie 31. Obsługa 25

26 Regulacja wyświetlanego obrazu Regulacja kąta projekcji Projektor jest wyposażony w 1 nóżkę szybkiego zwolnienia i 1 nóżkę regulacji tylnej. Nóżki pozwalają na zmianę wysokości obrazu i kąta projekcji. W celu regulacji projektora: 1. Naciśnij przycisk szybkiego zwalniania i unieś przód projektora. Po ustawieniu obrazu w żądanym miejscu zwolnij przycisk szybkiego zwalniania, aby zablokować pozycję nóżki. 2. Obróć tylną nóżkę regulacji w celu dokładnej regulacji kąta poziomego. Aby wsunąć nóżkę, przytrzymaj projektor, jednocześnie naciskając przyciski zwalniania, a następnie powoli opuść projektor. Dokręc tylną nóżkę regulacji w odwrotnym kierunku. Jeśli projektor nie jest ustawiony na płaskiej powierzchni lub ekran i projektor nie są do siebie ustawione pod kątem prostym, wyświetlany obraz jest zniekształcony trapezowo. Aby dowiedzieć się jak skorygować zniekształcenie, patrz Korekcja zniekształceń trapezowych na stronie 27. Nie patrz w obiektyw, jeśli lampa jest włączona. Silne światło lampy może spowodować uszkodzenie oczu. Uważaj podczas naciskania przycisku regulacji, ponieważ znajduje się on blisko wylotu szczeliny wentylacyjnej, z której wychodzi gorące powietrze. Automatyczna regulacja obrazu W niektórych sytuacjach może zaistnieć konieczność dostrojenia jakości obrazu. W tym celu naciśnij przycisk Auto na projektorze lub pilocie. W przeciągu 3 sekund, wbudowana, inteligentna funkcja automatycznego dostrajania przestawi funkcje częstotliwości i zegara, wybierając najlepszą jakość obrazu. Ta funkcja jest dostępna wyłącznie po wybraniu analogowego sygnału PC (analogowy RGB). 26 Obsługa

27 Precyzyjna regulacja wielkości i wyrazistości obrazu 1. Dopasuj wyświetlany obraz do żądanego rozmiaru przy użyciu pierścienia zmiany wielkości obrazu. 2. Następnie wyostrz obraz poprzez obracanie pierścienia ostrości. Korekcja zniekształceń trapezowych Zniekształcenia trapezowe oznaczają sytuację, kiedy dolna lub górna krawędź wyświetlanego obrazu jest wyraźnie szersza. Ma to miejsce, kiedy projektor nie stoi prostopadle do ekranu. Aby to skorygować, oprócz regulacji wysokości projektora należy ręcznie przeprowadzić jedną z poniższych czynności. Używając pilota Naciśnij / na projektorze lub na pilocie, aby wyświetlić ekran ustawień Korekcja trapezowa. Naciśnij przycisk, aby skorygować zniekształcenia trapezowe w górnej części obrazu. Naciśnij przycisk, aby skorygować zniekształcenia trapezowe w dolnej części obrazu. Używając menu ekranowego 1. Naciśnij przycisk MENU/EXIT, a następnie naciśnij przycisk /, aby wybrać menu WYŚWIETLACZ. 2. Naciśnij przycisk, aby wybrać Korekcja trapezowa, a następnie naciśnij przycisk MODE/ENTER. Naciśnij /. Naciśnij /. Wyświetlona zostanie strona korekcji Korekcja trapezowa. 3. Naciśnij przycisk, aby skorygować zniekształcenia trapezowe w górnej części obrazu lub przycisk, aby skorygować zniekształcenia trapezowe w dolnej części obrazu. Obsługa 27

28 Używanie menu Projektor zaopatrzony jest w menu ekranowe (OSD) pozwalające na wybór ustawień i regulację. Poniżej przedstawiono menu w wersji angielskiej. Ikona menu głównego Menu główne Podświetl Pod-menu Aktualny sygnał wejściowy Następujący przykład opisuje ustawienia języka OSD. Status Naciśnij MENU/EXIT, aby powrócić do poprzedniej strony lub zakończyć. 1. Naciśnij MENU/EXIT na projektorze lub na pilocie zdalnego sterowania w celu włączenia menu OSD. 3. Naciśnij przycisk, aby wybrać Język i naciśnij /, aby wybrać preferowany język. 2. Użyj / w celu podświetlenia menu KONFIG. SYSTEMU: Podstawowa. 4. Dwukrotnie* naciśnij MENU/ EXIT na projektorze lub pilocie zdalnego sterowania, aby opuścić menu i zapisać ustawienia. *Pierwsze naciśnięcie przycisku przełącza na ekran menu głównego, następne wyłącza menu ekranowe. 28 Obsługa

29 Zabezpieczanie projektora Używanie linki zabezpieczenia Projektor należy zainstalować w bezpiecznym miejscu, aby uniknąć kradzieży. W przeciwnym razie w celu zabezpieczenia projektora należy zakupić zamknięcie, takie jak blokada Kensington. Gniazdo blokady Kensington znajduje się z tyłu projektora. Szczegółowe informacje zawiera pozycja 21 na stronie 9. Linka zabezpieczenia Kensington to zwykle połączenie klucza z zamknięciem. Informacje o jej używaniu znajdują się w dokumentacji blokady. Korzystanie z funkcji hasła Dla celów bezpieczeństwa i w celu uniemożliwienia nieautoryzowanego użytkowania projektor został wyposażony w funkcję zabezpieczenia hasłem. Hasło można wprowadzić, korzystając z menu ekranowego (OSD). OSTRZEŻENIE: Uaktywnienie funkcji blokady po włączeniu zasilania i zapomnienie hasła uniemożliwi uruchomienie. Wydrukuj ten podręcznik użytkownika (w razie potrzeby) i zapisz w nim używane hasło, a następnie przechowuj podręcznik w bezpiecznym miejscu, aby można było się do niego odwołać. Ustawianie hasła Po ustaleniu hasła, projektora nie można będzie używać, do wprowadzenia prawidłowego hasła przy każdym uruchomieniu projektora. 1. Otwórz menu ekranowe i przejdź do menu KONFIG. SYSTEMU: Zaawansowana > Ustawienia zabezpieczeń. Naciśnij przycisk MODE/ ENTER. Wyświetli się ekran Ustawienia zabezpieczeń. 2. Podświetl Blokada włączania i zaznacz Wł. poprzez naciśnięcie /. 3. Podobnie jak to zostało przedstawione na ilustracji po prawej stronie (,,, ) reprezentują 4 cyfry (1, 2, 3, 4). W zależności od hasła do ustawienia, naciśnij przyciski strzałek w celu wprowadzenia sześciu cyfr hasła. 4. Potwierdź nowe hasło, wprowadzając je ponownie. Po ustawieniu hasła menu ekranowe powróci do ekranu Ustawienia zabezpieczeń. WAŻNE: Wprowadzane cyfry będą wyświetlane na ekranie jako gwiazdki. Zapisz hasło w tym miejscu podręcznika przed lub bezpośrednio po jego wprowadzeniu, aby można było je odnaleźć w przypadku zapomnienia. Hasło: Zachowaj podręcznik w bezpiecznym miejscu. 5. Aby opuścić menu OSD, naciśnij MENU/EXIT. Wyłączanie funkcji hasła Jeśli funkcja hasła jest włączona, przy każdym włączaniu projektora zostanie wyświetlony monit z prośbą o wprowadzenie sześcio-cyfrowego hasła. W przypadku wprowadzenia nieprawidłowego hasła przez trzy sekundy będzie wyświetlany komunikat o błędzie hasła, a następnie komunikat Obsługa 29

30 WPROWAD? HASŁO. Można ponowić próbę lub w przypadku zapomnienia i niezapisania hasła w podręczniku, można użyć procedury przypominania hasła. Szczegółowe Procedura przypominania hasła na stronie 30 informacje zawiera część. Wprowadzenie 5 razy z rzędu nieprawidłowego hasła powoduje automatyczne wyłączenie projektora. Procedura przypominania hasła 1. Naciśnij i przytrzymaj przez 3 sekundy przycisk Auto na pilocie lub projektorze. Projektor wyświetli na ekranie zakodowany numer. 2. Zapisz numer i wyłącz projektor. 3. O pomoc w odkodowaniu poproś lokalne centrum serwisowe BenQ. Może zaistnieć potrzeba przedstawienia dowodu zakupienia dokumentacji w celu sprawdzenia, czy jesteś uprawnionym użytkownikiem urządzenia. Zmiana hasła 1. Otwórz menu ekranowe i przejdź do menu KONFIG. SYSTEMU: Zaawansowana > Ustawienia zabezpieczeń > Zmień hasło. 2. Naciśnij przycisk MODE/ENTER. Pojawi się komunikat WPROWAD? STARE HASŁO. 3. Wprowadź stare hasło. Jeśli hasło jest prawidłowe, pojawi się komunikat WPROWAD? NOWE HASŁO. W przypadku wprowadzenie nieprawidłowego hasła, na 3 sekundy pojawi się komunikat o błędzie hasła, a następnie komunikat WPROWAD? STARE HASŁO w celu ponownego wprowadzenia. Aby anulować, naciśnij przycisk MENU/EXIT lub spróbuj wprowadzić inne hasło. 4. Wprowadź nowe hasło. WAŻNE: Wprowadzane cyfry będą wyświetlane na ekranie jako gwiazdki. Zapisz hasło w tym miejscu podręcznika przed lub bezpośrednio po jego wprowadzeniu, aby można było je odnaleźć w przypadku zapomnienia. Hasło: Zachowaj podręcznik w bezpiecznym miejscu. 5. Potwierdź nowe hasło, wprowadzając je ponownie. 6. Nowe hasło projektora zostało prawidłowo ustawione. Pamiętaj, aby wprowadzić nowe hasło, przy następnym uruchomieniu projektora. 7. Aby opuścić menu OSD, naciśnij MENU/ EXIT. Wyłączanie funkcji hasła Aby wyłączyć zabezpieczenie hasłem, przejdź do menu KONFIG. SYSTEMU: Zaawansowane > Ustawienia zabezpieczeń > Blokada włączania po otwarciu systemu menu OSD. Wybierz Wył. poprzez naciśnięcie /. Pojawi się komunikat WPROWAD? HASŁO. Wprowadź aktualne hasło. 30 Obsługa

31 Jeśli hasło jest prawidłowe, menu OSD powraca do strony Ustawienia zabezpieczeń z Wył. pokazanym w wierszu Blokada włączania. Podczas ponownego uruchomienia projektora wprowadzenie nowego hasła nie będzie konieczne. W przypadku wprowadzenie nieprawidłowego hasła, na 3 sekundy pojawi się komunikat o błędzie hasła, a następnie komunikat WPROWAD? HASŁO w celu ponownego wprowadzenia. Aby anulować, naciśnij przycisk MENU/EXIT lub spróbuj wprowadzić inne hasło. Mimo, że funkcja hasła została wyłączona, stare hasło należy zapisać w celu ewentualnego włączenia funkcji ochrony hasłem poprzez wprowadzenie starego hasła. Przełączanie sygnałów wejściowych Projektor może być jednocześnie podłączony do wielu urządzeń. ednocześnie może jednak wyświetlać tylko jeden obraz pełnoekranowy. Po uruchomieniu, projektor automatycznie wyszuka dostępne sygnały. Aby projektor, funkcja Szybkie autowyszukiwanie w menu?ródło musi być ustawiona na Wł. (domyślne ustawienie projektora). Istnieje także możliwość ręcznego przełączania pomiędzy dostępnymi sygnałami źródłowymi. 1. Naciśnij przycisk SOURCE na projektorze lub pilocie. Pojawi się pasek wyboru źródła. 2. Naciśnij /, aż do wybrania wymaganego sygnału i naciśnij MODE/ ENTER. Po wykryciu sygnału w rogu ekranu przez sekundę będzie wyświetlana informacja o wybranym źródle. W przypadku podłączenia wielu urządzeń do projektora powtórz czynności 1 2, aby wyszukać kolejny sygnał. Poziom jasności wyświetlanego obrazu będzie zmieniał się wraz z przełączaniem poszczególnych typów sygnału wejściowego. Prezentacje danych komputerowych (grafika) zawierające głównie obrazy nieruchome są zazwyczaj jaśniejsze od materiałów wideo zawierających głównie obrazy ruchome (filmy). Rodzaj sygnału źródłowego wpływa na opcje dostępne w Trybie obrazu. Szczegóły opisano w sekcji Wybór trybu obrazu na stronie 34. Naturalna rozdzielczość tego projektora dostępna jest w formacie 4:3. W celu uzyskania najlepszych rezultatów wyświetlania obrazu należy wybrać i użytkować źródło sygnału wejściowego, które wysyła sygnał z tą rozdzielczością. Wszystkie pozostałe rozdzielczości będą skalowane przez projektor w zależności od ustawienia formatu obrazu, które może powodować pewne zniekształcenie obrazu lub utratę wyrazistości. Szczegóły opisano w sekcji Wybór współczynnika kształtu na stronie 32. Zmiana przestrzeni kolorów W mało prawdopodobnym przypadku podłączenia projektora do odtwarzacza DVD, przez wejście HDMI projektora oraz, gdy projektowany obraz wyświetla niewłaściwe kolory, należy zmienić przestrzeń barwową na YUV. 1. Naciśnij przycisk MENU/EXIT, a następnie naciśnij przycisk /, aby wybrać menu?ródło. 2. Naciśnij, aby podświetlić Odwzorowanie przestrzeni kolorów i naciśnij /, aby wybrać odpowiednią przestrzeń kolorów. Ta funkcja jest dostępna wyłącznie wtedy, gdy używany jest port wejścia HDMI. Obsługa 31

32 Powiększanie i wyszukiwanie szczegółów W razie konieczności odszukania szczegółów na wyświetlanym obrazie, powiększ go. Aby poruszać się w ramach wyświetlanego obrazu, użyj przycisków strzałek. Używając pilota 1. Naciśnij Zoom cyfrowy+/zoom cyfrowy-, aby wyświetlić pasek Powiększenie. 2. Naciśnij przycisk Zoom cyfrowy +, aby powiększyć środek obrazu. Naciśnij kilkakrotnie przycisk, aby wybrać żądany rozmiar ekranu. 3. Korzystaj ze strzałek (,,, ) na projektorze lub pilocie, aby przesuwać powiększony obszar w obrazie. 4. Aby przywrócić oryginalne rozmiary obrazu, naciśnij przycisk Auto. Można także nacisnąć Zoom cyfrowy-. Po ponownym naciśnięciu przycisku obraz jest nadal zmniejszany aż do przywrócenia rozmiaru wyjściowego. Używając menu ekranowego 1. Naciśnij przycisk MENU/EXIT, a następnie naciśnij przycisk /, aby wybrać menu WYŚWIETLACZ. 2. Naciśnij przycisk, aby wybrać Zoom cyfrowy, a następnie naciśnij przycisk MODE/ENTER. Wyświetlony zostanie pasek powiększenia. 3. Powtórz czynności 2 4 z powyższej sekcji "Używając pilota". Ewentualnie w przypadku korzystania z panelu sterowania projektora przejdź do następnych czynności. 4. Naciśnij kilkakrotnie przycisk na projektorze, aby odpowiednio powiększyć obraz. 5. Aby przesunąć obraz, naciśnij przycisk MODE/ENTER w celu włączenia trybu panoramy, a następnie naciśnij strzałki kierunków (,,, ) na projektorze lub pilocie celu przesunięcia obrazu. 6. Korzystaj ze strzałek (,,, ) na projektorze lub pilocie, aby przesuwać powiększony obszar w obrazie. 7. Aby zmniejszyć rozmiar obrazu, naciśnij MODE/ENTER w celu powrotu do funkcji powiększenia/zmniejszenia i naciśnij Auto w celu przywrócenia oryginalnego rozmiaru obrazu. Można także nacisnąć kilkakrotnie do momentu przywrócenia oryginalnego rozmiaru obrazu. Obraz można przesuwać dopiero po jego powiększeniu. Podczas wyszukiwania szczegółów, można dalej powiększać obraz. Wybór współczynnika kształtu Współczynnik kształtu określa stosunek pomiędzy szerokością a wysokością obrazu. Współczynnik kształtu większości analogowych telewizorów i komputerów wynosi 4:3, co jest wartością domyślną dla tego projektora, natomiast w przypadku cyfrowych telewizorów i odtwarzaczy DVD wynosi zwykle 16:9 lub 16:10. Po wprowadzeniu metod cyfrowego przetwarzania sygnału cyfrowe urządzenia wyświetlające, takie jak ten projektor, pozwalają na dynamiczne rozszerzanie i skalowanie sygnału obrazu do współczynnika kształtu innego niż źródłowy. Aby zmienić współczynnik (format) wyświetlanego obrazu (nie ważne jaki jest współczynnik wyjściowy źródła): 1. Naciśnij Menu/Exit i naciskaj /, aż do podświetlenia menu WYŚWIETLACZ. 2. Naciśnij w celu podświetlenia Format obrazu. 3. Naciśnij przycisk /, aby wybrać współczynnik kształtu i dopasować go do wymogów sygnału i wyświetlania. 32 Obsługa

33 Informacje dotyczące współczynnika kształtu Na poniższych ilustracjach fragmenty zaznaczone na czarno są obszarami nieaktywnymi, natomiast fragmenty zaznaczone na biało są obszarami aktywnymi. Menu OSD mogą być wyświetlane w tych nieużywanych czarnych obszarach ekranu. 1. Automatyczny: Proporcjonalne przeskalowanie obrazu w celu dopasowania do natywnej rozdzielczości projektora szerokości i wysokości obrazu. Jest to tryb odpowiedni dla sygnału źródłowego o formacie innym od 4:3 i 16:9, kiedy chce się wykorzystać maksimum ekranu bez zmian współczynniku kształtu obrazu. 2. Oryginalny: Projekcja obrazu następuje w oryginalnej rozdzielczości i wykonywana jest zmiana rozmiaru w celu dopasowania do obszaru wyświetlania. W przypadku sygnałów o niższej rozdzielczości wyświetlany obraz będzie mniejszy od ustawionego rozmiaru ekranu. W razie potrzeby powiększenia obrazu można wyregulować powiększenie lub przysunąć projektor bliżej ekranu. Może również istnieć konieczność ponownego ustawienia ostrości projektora po przeprowadzeniu tych regulacji. 3. 4:3: Skaluje obraz, aby można go było wyświetlać go na środku ekranu ze współczynnikiem kształtu 4:3. To ustawienie jest najlepsze dla obrazów charakteryzujących się wsp. kształtu 4:3, takich jak te ze standardowego telewizora, monitora komputerowego i filmów DVD o wsp :9: Skaluje obraz, aby można go było wyświetlać go na środku ekranu ze współczynnikiem kształtu 16:9. Skaluje obraz, aby można go było wyświetlać go na środku ekranu ze współczynnikiem kształtu 16: :10: Skaluje obraz, aby można go było wyświetlać go na środku ekranu ze współczynnikiem kształtu 16:10. Skaluje obraz, aby można go było wyświetlać go na środku ekranu ze współczynnikiem kształtu 16:10. Obraz 16:10 Obraz 16:9 Obraz 4:3 Obraz 16:9 Obraz 4:3 Obraz 16:9 Obraz 16:10 Obsługa 33

34 Optymalizacja obrazu Wybór trybu obrazu W projektorze zostało zapisane kilka gotowych trybów obrazu, które można wybrać dla zastosowania w danym środowisku pracy i przy danym typie sygnału wejściowego. Aby wybrać odpowiedni tryb pracy, można wykonać jedną z następujących czynności. Naciśnij MODE/ENTER na pilocie lub na projektorze, aż do wybrania wymaganego trybu. Przejdź do menu OBRAZ > Tryb obrazu, a następnie naciśnij przycisk /, aby wybrać odpowiedni tryb. Tryby obrazu zostały wymienione poniżej. 1. Tryb Dynamiczny: Maksymalna jasność wyświetlanego obrazu. Ten tryb jest odpowiedni dla miejsc, w których wymagana jest największa jasność, np. w dobrze oświetlonym pomieszczeniu. 2. Tryb Prezentacja (Domyślny): Przeznaczony do prezentacji. Ten tryb wyróżnia jasność. 3. Tryb srgb: Maksymalna czystość kolorów RGB, umożliwiające najbliższe rzeczywistości odtworzenie obrazów, niezależnie od ustawienia jasności. Tryb najbardziej odpowiedni do wyświetlania zdjęć wykonanych odpowiednio skalibrowanym aparatem kompatybilnym z srgb i do przeglądania grafiki z komputera i oprogramowania do tworzenia rysunków, takiego jak AutoCAD. 4. Tryb Kino: Odpowiedni do odtwarzania kolorowych filmów, wideoklipów z kamer cyfrowych lub kamer DV przez wejście PC, najlepiej w zaciemnionym (mało światła) otoczeniu. 5. Tryb Użytkownik 1/Użytkownik 2: Przywołuje ustawienia spersonalizowane w oparciu o aktualnie dostępne tryby obrazu. Szczegóły opisano w sekcji Regulacja ustawień trybu Użytkownik 1/Użytkownik 2 na stronie 34. Regulacja ustawień trybu Użytkownik 1/Użytkownik 2 Można skorzystać z dwóch trybów definiowanych przez użytkownika, jeśli dostępne tryby obrazu nie są odpowiednie do potrzeb użytkownika. Można również użyć trybów obrazu jako punktu wyjściowego (z wyjątkiem trybu Użytkownik 1/ Użytkownik 2), a następnie dostosować ustawienia. 1. Naciśnij MENU/EXIT, aby otworzyć menu ekranowe OSD. 2. Przejdź do menu OBRAZ > Tryb obrazu. 3. Naciśnij /, abny wybrać Użytkownik 1 w celu Użytkownik Naciśnij, aby podświetlić Tryb odniesienia. Ta funkcja jest dostępna pod warunkiem wyboru trybu Użytkownik 1 lub Użytkownik 2 w podmenu Tryb obrazu. 5. Naciśnij /, aby wybrać tryb obrazu najbardziej zbliżony do własnych potrzeb. 6. Naciśnij, aby wybrać pozycję podmenu, która ma być zmieniona, a następnie ustaw wartość za pomocą /. Szczegółowe informacje znajdują się poniżej w części "Szczegółowa regulacja jakości obrazu w trybach użytkownika". 7. Po wykonaniu wszystkich ustawień, podświetl Zapisz ustawienia i naciśnij MODE/ENTER, aby zapisać ustawienia. 8. Pojawi się komunikat Ustawienia zapisane. 34 Obsługa

35 Używanie funkcji Kolor ściany W przypadku projekcji na kolorowej powierzchni, na przykład na ścianie pomalowanej na kolor inny niż biały, funkcja Kolor ściany umożliwia korekcję kolorów wyświetlanego obrazu, aby zapobiec potencjalnym różnicom kolorów pomiędzy obrazem źródłowym i wyświetlanym. Aby użyć tej funkcji, przejdź do menu WYŚWIETLACZ > Kolor ściany, a następnie naciśnij przycisk /, aby wybrać kolor najbliższy powierzchni projekcyjnej. Do wyboru jest kilka wstępnie skalibrowanych kolorów: Jasnożółty, Różowy, Jasnozielony, Niebieski, i Tablica. Szczegółowa regulacja jakości obrazu w trybach użytkownika Zgodnie z wykrytym rodzajem sygnału, istnieją pewne funkcje definiowane przez użytkownika po wyborze trybu Użytkownik 1 lub Użytkownik 2. W oparciu o potrzeby należy wykonać regulacje funkcji, poprzez ich podświetlenie i naciśnij / na projektorze lub na pilocie zdalnego sterowania Regulacja ustawienia Jasność Im wyższa wartość, tym jaśniejszy obraz. Oraz im niższa wartość ustawienia, tym ciemniejszy obraz. Wyreguluj to ustawienie tak, aby czarne obszary obrazu były rzeczywiście ciemne, ale żeby widoczne w nich były detale. Regulacja ustawienia Kontrast Im wyższa wartość, tym większy kontrast. Użyj tego parametru do ustawienia szczytowego poziomu bieli, po uprzednim Jasność dostosowaniu ustawienia jasności do wybranego źródła sygnału wejściowego i otoczenia projekcji Regulacja ustawienia Kolor Niższe wartości ustawień dają mniej nastcone kolory. Zbyt wysokie ustawienie daje zbyt silne kolory, wyglądające nierealistycznie. Regulacja ustawienia Odcień Im wyższa wartość, tym bardziej czerwonawy obraz. Im mniejsza wartość, tym bardziej zielonkawy obraz. Regulacja ustawienia Ostrość Im wyższa wartość tym ostrzejszy obraz. Im niższa wartość, tym mniej ostry obraz. Regulacja ustawienia Brilliant Color Ta funkcja wykorzystuje nowy algorytm przetwarzania kolorów i ulepszenia systemowe, które umożliwiają osiągnięcie większej jasności, a zarazem prawdziwszych i bardziej wyrazistych kolorów obrazu. Umożliwia uzyskanie jasności o 50% większej w obrazach z pośrednim tonem, powszechnym dla obrazów wideo i naturalnych scen, dzięki czemu projektor odtwarza obrazy w realistycznych i prawdziwych kolorach. eśli jakość obrazu jest odpowiednia, wybierz Wł.. Jeśli nie jest to wymagane, wybierz opcję Wył.. Wł.. jest domyślnym i zalecanym ustawieniem dla tego projektora. Po wybraniu Wył. kolorów nie jest dostępna Temper. kolorów. Obsługa 35

36 Wybór Temper. kolorów Dostępne opcje dla ustawień temperatury barwowej* zależą od wybranego typu sygna ł u. 1. Chłodne: Biel obrazu jest przesunięta w stronę niebieskiego. 2. Normalny: Zachowanie normalnego odcienia bieli. 3. Ciepłe: Biel obrazu jest przesunięta w stronę czerwonego. *Informacje dotyczące temperatury kolorów: Istnieje wiele różnych odcieni, w różnych sytuacjach uznawanych za białe. Jedna z popularnych metod przedstawiania bieli to temperatura kolorów. Biel o niskiej temperaturze kolorów zdaje się być czerwonawa. Biel o wysokiej temperaturze kolorów zdaje się zawierać w sobie więcej niebieskiego. Zarządzanie kolorami 3D W większości sytuacji instalacji, zarządzanie kolorami nie będzie potrzebne, np. w klasie lub pokoju konferencyjnym, kiedy światło jest włączone lub kiedy do pomieszczenia wpada światło przez okna. Użycie zarządzania kolorami należy rozważyć w stałych instalacjach projektora w miejscach, gdzie poziom oświetlenia można kontrolować, np. w salach posiedzeń, w salach wykładowych lub w kinie domowym. Zarządzenie kolorami pozwala na precyzyjną regulację kolorów, co umożliwia wierniejsze wyświetlanie kolorów, w razie potrzeby. Kolorami można zarządzać tylko w kontrolowanych i powtarzalnych warunkach oglądania. Należy użyć kolorymetru (miernika koloru światła) i zapewnić odpowiedni zestaw obrazów źródłowych do pomiaru odwzorowania kolorów. Te narzędzia nie zostały dołączone do projektora, jednakże sprzedawca projektora powinien być w stanie udzielić porad lub nawet skierować do doświadczonego profesjonalisty. Zarządzenie kolorami pozwala na regulację sześciu zestawów kolorów (RGBCMY). Po wybraniu jednego koloru, można niezależnie regulować jego zakres i nasycenie, zgodnie z preferencjami. W przypadku zakupu płyty testowej zawierającej różne wzory testowe kolorów można jej użyć do testowania prezentacji kolorów na monitorach, telewizorach, projektorach itp. W tym celu należy wyświetlić za pomocą projektora obraz z płyty, a następnie przejść do menu Zarządzanie kolorami 3D w celu dokonania regulacji. W celu regulacji ustawień: 1. Przejdź do menu OBRAZ i wybierz Zarządzanie kolorami 3D. 2. Naciśnij MODE/ENTER, po czym nastąpi wyświetlenie strony Zarządzanie kolorami 3D. 3. Wybierz Kolor podstawowy, a następnie naciśnij przycisk /, aby wybrać kolor: czerwony, żółty, zielony, błękitny, niebieski lub purpurowy. 4. Naciśnij przycisk, aby wybrać Barwa i naciśnij przycisk /, aby wybrać zakres. Zwiększenie zakresu powoduje objęcie kolorów składających się w większych proporcjach z dwóch sąsiednich kolorów. 36 Obsługa

37 Proszę spojrzeć na ilustrację po prawej stronie, aby dowiedzieć się, jak kolory odnoszą się do siebie. Na przykład po wyborze czerwonego i Żółty CZERWONY ustawieniu zakresu na 0, w ZIELONY wyświetlanym ekranie wybierany będzie tylko czysty czerwony. Zwiększenie zakresu spowoduje objęcie czerwonego zbliżonego do żółtego i do purpurowego. Purpurowy Błękitny 5. Naciśnij przycisk, aby wybrać Nasycenie, a następnie wyreguluj wartości zgodnie z preferencjami, NIEBIESKI naciskając przycisk /. Wszelkie dokonane regulacje są natychmiast aktywne. Na przykład po wyborze czerwonego i ustawieniu wartości na 0, zmienione zostanie nasycenie tylko czystej czerwieni. Nasycenie określa ilość koloru na obrazie wideo. Niższe ustawienia dają mniej nasycone kolory; ustawienie 0 całkowicie usuwa dany kolor z obrazu. Jeśli nasycenie jest zbyt wysokie, kolor będzie zbyt mocny i nierealistyczny. 6. Naciśnij przycisk, aby wybrać Wzmocnienie, a następnie wyreguluj wartości zgodnie z preferencjami, naciskając przycisk /. Pogorszy się poziom kontrastu wybranego podstawowego koloru. Wszelkie dokonane regulacje są natychmiast aktywne. 7. Powtórz czynności od 3 do 6 w celu regulacji pozostałych kolorów. 8. Upewnij się, że zostały wykonane wszystkie wymagane regulacje. 9. Naciśnij przycisk MENU/EXIT, aby wyjść z menu i zapisać ustawienia. Tworzenie własnego ekranu startowego Oprócz możliwości wyboru wstępnie ustawionego ekranu startowego projektora w postaci logo firmy BenQ, czarnego lub niebieskiego ekranu, można także utworzyć własny ekran startowy będący obrazem wyświetlanym z komputera lub źródła sygnału wideo. 1. Wyświetl za pomocą projektora obraz z komputera lub źródła sygnału wideo, który ma być używany jako ekran startowy. 2. Przejdź do menu KONFIG. SYSTEMU: Podstawowa > MyScreen, naciśnij MODE/ENTER. 3. Pojawia się komunikat potwierdzenia. Ponownie naciśnij MODE/ENTER. 4. Podczas przetwarzania obrazu przez projektor wyświetlany będzie komunikat Zapis zawart. ekranu.... Czekaj. 5. Jeśli czynność zakończy się pomyślnie, na ekranie pojawi się komunikat Przechwycenie powiodło się.. Przechwycony obraz zostanie zapisany jako MyScreen. 6. Aby wyświetlić przechwycony obraz jako ekran startowy, ustaw pozycję MyScreen w menu KONFIG. SYSTEMU: Podstawowa > Ekran powitalny i uruchom ponownie projektor. W rzadkich przypadkach przechwytywanie kończy się niepowodzeniem. Jeśli tak się stanie, zmień obraz docelowy. Obsługa 37

38 Ustawianie timera prezentacji Timer prezentacyjny może pokazywać na ekranie pozostały czas prezentacji, aby pomóc w lepszym zarządzaniu czasem podczas prezentacji. Należy wykonać podane czynności w celu wykorzystania tej funkcji: 1. Naciśnij Timer Set up Ustawienia timera KONFIG. SYSTEMU: Podstawowa > Licznik prezentacji na pilocie lub przejdź do menu i naciśnij przycisk MODE/ENTER, aby wyświetlić stronę Licznik prezentacji. 2. Podświetl Okres licznika i ustal czas włącznika czasowego, naciskając /. Długość czasu można ustawić w zakresie od 1 do 5 minut, przy przyrostach 1-minutowych i 5 do 240 minut, przy przyrostach 5-minutowych. 3. Naciśnij, aby podświetlić Wyświetlanie czasu i określ, czy timer ma być wyświetlany na ekranie, naciskając /. Wybór Zawsze Ostatnia 1 min./ Ostatnie 2 min./ Ostatnie 3 min. Nigdy Opis Wyświetla timer na ekranie przez całą prezentację. Wyświetla timer na ekranie przez ostatnie 1/2/3 minuty. Ukrywa timer podczas prezentacji. 4. Naciśnij przycisk, aby wybrać Położenie licznika, a następnie ustaw pozycję timera, naciskając przycisk /. Lewy górny Lewy dolny Prawy górny Prawy dolny 5. Naciśnij, aby podświetlić Metoda odliczania licznika i wybierz wymagany kierunek odliczania, naciskając /. Wybór Opis W przód Odliczanie od 0 do ustawionego czasu. Wstecz Odliczanie od ustawionego czasu do Naciśnij przycisk w celu podświetlenia pozycji Przypominanie dźwiękiem i ustal, czy ma być uaktywniony dźwięk przypomnienia, naciskając przycisk /. Po wybraniu Wł., przez co najmniej 30 sekund odliczania w górę/w dół słyszany będzie dźwięk podwójnego sygnału, a po zakończeniu działania wyłącznika czasowego słyszane będą trzy dźwięki. 7. Aby uaktywnić timer prezentacji, naciśnij i naciśnij /, aby wybrać Wł., a następnie naciśnij MODE/ENTER. 8. Pojawia się komunikat potwierdzenia. Podświetl Tak i naciśnij MODE/ENTER w celu potwierdzenia. Na ekranie pokaże się komunikat Licznik włączony. Timer rozpocznie odliczanie od ustawionego czasu. Aby anulować timer, wykonaj poniższe czynności: 1. Przejdź do menu KONFIG. SYSTEMU: Podstawowa > Licznik prezentacji i podświetl Wył.. Naciśnij przycisk MODE/ENTER. Pojawia się komunikat potwierdzenia. 2. Podświetl Tak i naciśnij MODE/ENTER w celu potwierdzenia. Na ekranie pojawi się komunikat Licznik wyłączony!. 38 Obsługa

39 Jak używać przycisku Timer On? Timer On to przycisk wielofunkcyjny. Jeśli timer prezentacji jest wyłączony, naciśnięcie tego przycisku wyświetla komunikat potwierdzenia. Można określić, czy timer ma być aktywowany za pomocą poniższej instrukcji ekranowej. Jeśli timer jest już wyłączony, naciśnięcie tego przycisku wyświetla komunikat potwierdzenia. Można określić, czy ponownie aktywować timer, kontynuować, czy wyłączyć za pomocą poniższej instrukcji ekranowej. Operacje zdalnego stronicowania Przed użyciem funkcji stronicowania, podłącz projektor do komputera PC lub komputera notebook kablem USB. Można operować programem wyświetlania (w podłączonym komputerze PC), który odpowiada na komendy strona w górę/w dół (taki jak Microsoft PowerPoint) poprzez naciśnięcie Page Up/Down na pilocie zdalnego sterowania. Jeśli nie działa funkcja zdalnego stronicowania sprawdź, czy połączenie USB jest prawidłowo wykonane oraz, czy zaktualizowany został do najnowszej wersji sterownik myszy w komputerze. Ukrywanie obrazu Naciśnij przycisk Eco Blank Timer projektor lub pilota zdalnego sterowania, aby wyłączyć obraz na określony okres czasu, uzyskując do 70% oszczędności energii przez lampę. Naciśnij dowolny przycisk projektora lub pilota zdalnego sterowania w celu odtworzenia obrazu. Po ukryciu obrazu na ekranie pojawi się słowo Eco Blank Timer. Po uaktywnieniu tej funkcj, przy podłączonym wejściu audio, audio będzie nadal słyszalne. W menu KONFIG. SYSTEMU: Podstawowa > Ustawienia operacyjnee > Eco Blank Timer można ustawić czas automatycznego przywrócenia obrazu, po czasie, w którym przy pustym ekranie nie została wykonana żadna akcja. Długość czasu można ustawić w zakresie 5 do 30 minut, przy 5-minutowych przyrostach. Nie należy blokować obiektywu projekcji, ponieważ może to spowodować rozgrzanie blokującego obiektu. Bez względu na to, czy uaktywniona jest funkcja Licznik czasu pustego ekranu w trybie Eco (Wyłącznik czasowy pustego ekranu), można nacisnąć dowolny przycisk (poza pryzciskiem Page Up/Down) na projektorze lub na pilocie zdalnego sterowania w celu przywrócenia obrazu. Obsługa 39

40 Zamrażanie obrazu Naciśnij przycisk na pilocie, aby zatrzymać obraz. Na ekranie pojawi się słowo 'FREEZE'. Aby zwolnić funkcję, naciśnij dowolny przycisk (poza przyciskiem Page Up/ Down) na projektorze lub na pilocie zdalnego sterowania. Nawet, jeśli obraz na ekranie jest zamrożony, urządzenia wideo lub inne nadal go odtwarzają. Jeśli podłączone urządzenia zostały wyposażone w aktywne wyjście dźwięku, dźwięk będzie nadal słyszalny nawet, przy zatrzymanym obrazie. Aby wyjść z menu ekranowego, naciśnij przycisk Menu/Exit. Zalecamy używanie Tryb dużej wysokości, gdy miejsce używania znajduje się na wysokości 1500 m 3000 m nad poziomem morza, przy temperaturze otoczenia w zakresie 0 C 35 C. Nie należy używać Tryb dużej wysokości, przy wysokości nad poziomem morza w granicach 0 m do 1500 m i przy temperaturze otoczenia w zakresie 0 C do 35 C. Po włączeniu w takich warunkach projektor zostanie przechłodzony. Aby uaktywnić Tryb dużej wysokości: 1. Naciśnij przycisk MENU/EXIT, a następnie naciśnij przycisk /, aby wybrać menu KONFIG. SYSTEMU: Zaawansowana. 2. Naciśnij przycisk, aby wybrać Tryb dużej wysokości, a następnie naciśnij przycisk /, aby wybrać menu Wł.. Pojawia się komunikat potwierdzenia. 3. Podświetl Tak i naciśnij MODE/ENTER. Praca w trybie "Tryb dużej wysokości" może spowodować większy poziom hałasu, ponieważ konieczna jest większa prędkość działania wentylatora w celu zwiększenia chłodzenia i wydajności. W przypadku korzystania projektora w innych środowiskach ekstremalnych, niż opisano powyżej, może on wykazywać objawy automatycznego wyłączenia w celu ochrony projektora przed przegrzaniem. W takich przypadkach należy przełączyć na tryb wysokiego poziomu, aby rozwiązać te problemy. Nie jest to jednak stan, w którym projektor może działać we wszystkich nieprzyjaznych środowiskach. Regulacja dźwięku Regulacja dźwięku wykonana w sposób przedstawiony poniżej, będzie wpływać na głośnik(i) projektora. Należy upewnić się, że wykonane zostało prawidłowe połączenie z wyjściem audio projektora. Patrz, Połączenia na stronie 18 w celu uzyskania informacji o podłączeniu wejścia audio. Wyciszanie dźwięku W celu tymczasowego wyłączenia dźwięku: 1. Naciśnij przycisk MENU/EXIT, a następnie naciśnij przycisk /, aby wybrać menu KONFIG. SYSTEMU: Zaawansowana. 2. Naciśnij przycisk, aby wybrać Ustawienia dźwięku, a następnie naciśnij przycisk MODE/ENTER. Wyświetlona zostanie strona Ustawienia audio. 3. Podświetl pozycję Wycisz i wybierz opcję Wł.. 40 Obsługa

41 Regulacja poziomu głośności W celu regulacji poziomu głośności naciśnij przycisk Volume+/Volume- na pilocie zdalnego sterowania lub: 1. Powtórz czynności 1-2 powyżej. 2. Podświetl pozycję GŁOŚNOŚĆ i wybierz żądany poziom głośności. Wyłączanie dźwięku włączania/wyłączania Aby wyłączyć dźwięk: 1. Powtórz czynności 1 2 z sekcji wyciszania dźwięku. 2. Podświetl pozycję Dźwięk włączania/wyłączania i wybierz opcję Wył.. Jedynym sposobem zmiany ustawienia Dźwięk włączania/wyłączania jest wybranie w tym miejscu opcji Wł. lub Wył. Ustawienie wyciszenia dźwięku lub zmiana poziomu głośności nie mają wpływu na ustawienie Dźwięk włączania/wyłączania. Personalizacja ekranu menu projektora Menu ekranowe (OSD) można zmieniać zgodnie z preferencjami. Poniższe ustawienia nie wpływają na ustawienia projektora, jego obsługę lub działanie. Menu czasu wyświetlania w menu KONFIG. SYSTEMU: Podstawowa > Menu ustawień ustawia długość czasu aktywności OSD po ostatnim naciśnięciu przycisku. Długość czasu można ustawie w zakresie 5 do 30 sekund, przy 5-sekundowych przyrostach. Użyj / do wybrania odpowiedniego czasu. Położenie menu w menu KONFIG. SYSTEMU: Podstawowa > Menu ustawień pozwala wybrać jedną z pięciu pozycji menu ekranowego. Użyj / do wybrania preferowanej pozycji. Język w menu KONFIG. SYSTEMU: Podstawowa pozwala ustawić odpowiedni język dla menu ekranowych (OSD). Użyj / do wyboru języka. Za pomocą pozycji Komunikat przypomnienia w menu KONFIG. SYSTEMU: Podstawowa > Menu ustawień można wybrać, czy na ekranie mają być wyświetlane komunikaty z przypomnieniem. Użyj przycisku / do wyboru żądanego ustawienia. Ekran powitalny w menu KONFIG. SYSTEMU: Podstawowa pozwala ustawić preferowany ekran powitalny wyświetlany podczas uruchamiania projektora. Użyj / do wyboru ekranu. Obsługa 41

42 Wybieranie trybu oszczędzania lampy Przy użyciu pilota zdalnego sterowania. Naciśnij przycisk Intelig. Eko i podświetl Tryb lampy, a następnie naciśnij przyciski /, aby wybrać Normalny/Ekonomiczny/Intelig. Eko. Przy użyciu menu ekranowego OSD. 1. Naciśnij przycisk MENU/EXIT, a następnie naciśnij odpowiednio przyciski /, aż nastąpi podświetlenie menu KONFIG. SYSTEMU : Zaawansowana. 2. Naciśnij przycisk, aby podświetlić Tryb lampy, a następnie naciśnij przycisk MODE/ENTER. Następuje wyświetlenie na ekranie strony Ustawienia lampy. 3. Podświetl Tryb lampy i naciśnij przyciski /, aby wybrać Normalny/ Ekonomiczny/Intelig. Eko. Jaskrawość lampy jest zależna od różnych trybów lampy. Należy zapoznać się z opisami zawartymi w tabeli poniżej. Tryb lampy Normalny Ekonomiczny Intelig. Eko Opis 100% jasność lampy. 80% zużycie energii przez lampę. Jest to domyślne ustawienie. Możliwe jest zapewnienie oszczędności zużycia energii przez lampę na poziomie od 30% do 100% w sposób dynamiczny poprzez wykrywanie poziomu jasności materiału wideo. Jeżeli wybrany jest tryb ekonomiczny, następuje zmniejszenie wyjścia światła, co powoduje wyświetlanie ciemniejszego obrazu. Używanie wbudowanego wzorca testowego Kształt obrazu oraz stan ostrości można dopasować poprzez obserwowanie zawartości sygnału wejściowego, bądź przy użyciu wbudowanej instrukcji OSD opartej na wzorcu testowym, która dostępna jest z poziomu menu ekranowego OSD lub z pilota zdalnego sterowania, w celu uzyskania lepszej kontroli nad zmianą kształtu obrazu. Należy otworzyć menu ekranowe OSD i przejdź do KONFIG. SYSTEMU : Zaawansowana > Test Pattern > Wł.. Naciśnij przycisk MODE/ENTER. Na ekranie wyświetlany jest Test Pattern. 42 Obsługa

43 Używanie opcji Plan lekcji Aby ułatwić nauczycielom pisanie na tablicy, możliwe jest użycie wbudowanego szablonu za pomocą menu ekranowego OSD. Należy otworzyć menu ekranowe OSD i przejdź do WYŚWIETLACZ > Plan lekcji. Następnie należy wybrać Tablica/Biała tablica > Wył./ Cienkie linie/pięciolinia/grube linie/układ współrzędnych. Na ekranie wyświetlany jest Plan lekcji.. Plan lekcji Biała tablica Tablica Cienkie linie Pięciolinia Grube linie Układ współrzędnych Obsługa 43

44 Sterowanie projektorem w sieci LAN Za pomocą pozycji Ustawienia sieciowe można zarządzać projektorem przy użyciu przeglądarki sieci Web komputera po prawidłowym podłączeniu komputera i projektora do tej samej sieci lokalnej. Konfiguracja ustawień przewodowej sieci LAN Internet Router na podczerwień Praca w środowisku DHCP: 1. Podłącz jeden koniec kabla RJ45 do gniazda wejścia sieci LAN projektora, a drugi koniec do portu RJ Naciśnij przycisk MENU/EXIT, a następnie naciśnij przycisk /, aby wybrać menu KONFIG. SYSTEMU : Zaawansowana. 3. Naciśnij, aby podświetlić Ustawienia sieciowe i naciśnij MODE/ENTER. Wyświetli się ekran Ustawienia sieciowe. 4. Naciśnij, aby podświetlić Przewodowa sieć LAN i naciśnij MODE/ENTER. 5. Naciśnij, aby podświetlić DHCP, a następnie naciśnij / w celu wybrania opcji Wł.. 6. Naciśnij, aby podświetlić Zastosuj i naciśnij MODE/ENTER. 7. Ponownie wejdź na stronę Przewodowa sieć LAN. Wyświetlone zostaną ustawienia Adres IP, Maska podsieci, Domyślna bramka oraz Serwer DNS. Jeśli adres IP nadal nie będzie widoczny, skontaktuj się z administratorem usług internetowych. Praca w środowisku innym niż DHCP: 1. Powtórz czynności 1-4 powyżej. 2. Naciśnij przycisk, aby wybrać DHCP, a następnie naciśnij przycisk /, aby wybrać menu Wył.. 3. Skontaktuj się z administratorem usług internetowych w celu uzyskania informacji o ustawieniach Adres IP, Maska podsieci, Domyślna bramka oraz Serwer DNS. 4. Naciśnij, aby wybrać pozycję do modyfikacji i wprowadź wartość. 5. Naciśnij, aby podświetlić Zastosuj i naciśnij MODE/ENTER. Zdalne sterowanie projektorem za pomocą przeglądarki sieci Web Po skonfigurowaniu ustawień sieci LAN w dolnej części okna sieci można znaleźć adres IP projektora. Do sterowania projektorem można używać dowolnego komputera podłączonego do tej samej sieci lokalnej. 44 Obsługa

45 1. Wpisz adres projektora w pasku adresu przeglądarki i naciśnij klawisz Enter. Na przykład: Wyświetlona zostanie strona działania zdalnej sieci Crestron. Strona Crestron jest dostępna tylko w przypadku korzystania z przewodowej sieci LAN. Ona także umożliwia zdalne sterowanie projektorem. System Crestron obsługuje program RoomView w wersji i ii i i i. Przyciski te pełnią tę samą funkcję co odpowiadające im przyciski w menu ekranowych lub na pilocie. Za pomocą przycisku Menu można także wrócić do poprzedniego menu ekranowego, wyjść i zapisać ustawienia menu. ii. Aby przełączyć źródło sygnału wejściowego, należy kliknąć żądany sygnał. Obsługa 45

46 Za pomocą strony narzędzi można zarządzać projektorem, konfigurować ustawienia sieci LAN i zabezpieczyć dostęp do zdalnej obsługi sieciowej tego projektora. i iii ii iv v i. Możliwość nazwania projektora, śledzenia jego lokalizacji i osoby z niego korzystającej. ii. Możliwość dostosowania ustawień przewodowej sieci LAN. iii. Po wprowadzeniu ustawienia dostęp do zdalnej obsługi sieciowej projektora będzie zabezpieczony hasłem. iv. Po wprowadzeniu ustawienia dostęp do strony narzędzi będzie zabezpieczony hasłem. Po wprowadzeniu ustawień należy nacisnąć przycisk Wyślij, aby zapisać dane w pamięci projektora. v. Naciśnięcie przycisku zakończ spowoduje powrót do strony zdalnej obsługi sieciowej Crestron. 46 Obsługa

47 Na stronie informacji wyświetlane są informacje o projektorze i jego stanie. i i. Naciśnięcie przycisku zakończ spowoduje powrót do strony zdalnej obsługi sieciowej Crestron. Obsługa 47
