1 W routerach DrayTek oznaczonych literką i (jak 2600i, 2900Gi itd) dostępny jest interfejs ISDN, oferujący dodatkowe możliwości komunikacyjne Interfejs służy obsłudze dostępu podstawowego ISDN BRA, a więc możliwe jest jedno połączenie z prędkością 128 kbit/s lub dwa jednoczesne połączenia z prędkością 64 kbit/s Komunikacja ISDN może służyć: jako podstawowa lub zapasowa forma dostępu do Internetu jako forma zdalnego dostępu do sieci LAN realizowanego poprzez sieć ISDN (połączenie komputer-sieć LAN, komputer wymagana karty ISDN) do wzajemnego połączenia całych sieci (LAN-LAN) przez ISDN, niezależnie od połączeń VPN realizowanych przez Internet do obsługi wirtualnych terminali ISDN (VTA), zainstalowanych na komputerach w sieci lokalnej (aplikacje typu fax, telefon) Połączenia typu PC-LAN i LAN-LAN funkcjonują tak samo jak połączenia VPN, i ich konfiguracja odbywa się w ramach wspólnych profili (patrz osobny opis poświęcony VPN) LAN1 (Router z ISDN) LAN2 (router ADSL) ADSL ISP Internet ISP ADSL ISDN ISDN Użytkownicy zdalni (np pracownicy) Dla zdalnego dostępu poprzez ISDN istnieje możliwość przeniesienia kosztów połączeń na stronę wywoływaną router (Call Back) W klasycznym scenariuszu pracodawca może na przykład pokrywać część kosztów zdalnego dostępu pracownika Można wyznaczyć limit czasu, a tym samym limit kosztów dla danego pracownika Istnieje możliwość określania haseł dostępu i lokalizacji, z której będzie można się dostać do sieci firmowej, zabraniając wszelkiego innego dostępu (na podstawie numerów ISDN) Dla zwiększenia bezpieczeństwa dostępu ISDN, na poziomie protokołu IP można stworzyć tunel VPN (router obsługuje protokoły IPSec, L2TP i PPTP) Typowe zastosowanie ISDN dostęp awaryjny do Internetu Chociaż interfejs ISDN można skonfigurować jako główne łącze do Internetu, to jednak nie jest to jego typowe przeznaczenie Według realizowanej przez Vigor koncepcji tzw ISDN Dial Backup, stałym łączem dostępowym ma być linia ADSL, zaś dostęp ISDN zaczyna działać automatycznie dopiero w momencie awarii tejże Natomiast kiedy linia ADSL pracuje bez zarzutów (czego wypada sobie normalnie życzyć), przewiduje się wykorzystanie łącza ISDN do realizacji zdalnego dostępu do routera lub dla potrzeb wirtualnych terminali ISDN Router potrafi rozłączać nieaktywne połączenia ISDN, i nawiązywać automatycznie nowe - w odpowiedzi na zapotrzebowanie danej stacji Można precyzyjnie wskazać pakiety (adresy IP), które mają prawo nawiązywać połączenie do Internetu, oraz określić profil czasowy aktywności łącza (np dostęp możliwy tylko w taniej strefie czasowej poza szczytem) Wszystko to pozwala dostosować komunikację ISDN optymalnie do określonych potrzeb 1

jako forma zdalnego dostępu do sieci LAN realizowanego poprzez sieć ISDN (połączenie komputer-sieć LAN, komputer wymagana karty ISDN) do wzajemnego połączenia całych sieci (LAN-LAN) przez ISDN,

2 Współpraca z centralką ISDN Interfejs ISDN można podłączyć bezpośrednio do modułu NT lub do centralki PABX, jako jedno z urządzeń pracujących w trybie MSN (ang Multi-Subscriber Number) Do routera można przypisać do 3 numerów MSN, na które ma reagować indywidualnie, oraz wymusić prezentację zawsze jednym konkretnym numerem Można też sprawić, że będzie reagował na wszelkie numery MSN, na które adresowane są wywołania, z wyjątkiem pewnych zabronionych: NT 11 NT NT S1 PABX S2 S3 porty wewnętrzne pracujące w trybie MSN MSN: , 19,

oraz wymusić prezentację zawsze jednym konkretnym numerem Można też sprawić, że będzie reagował na wszelkie numery MSN, na które adresowane

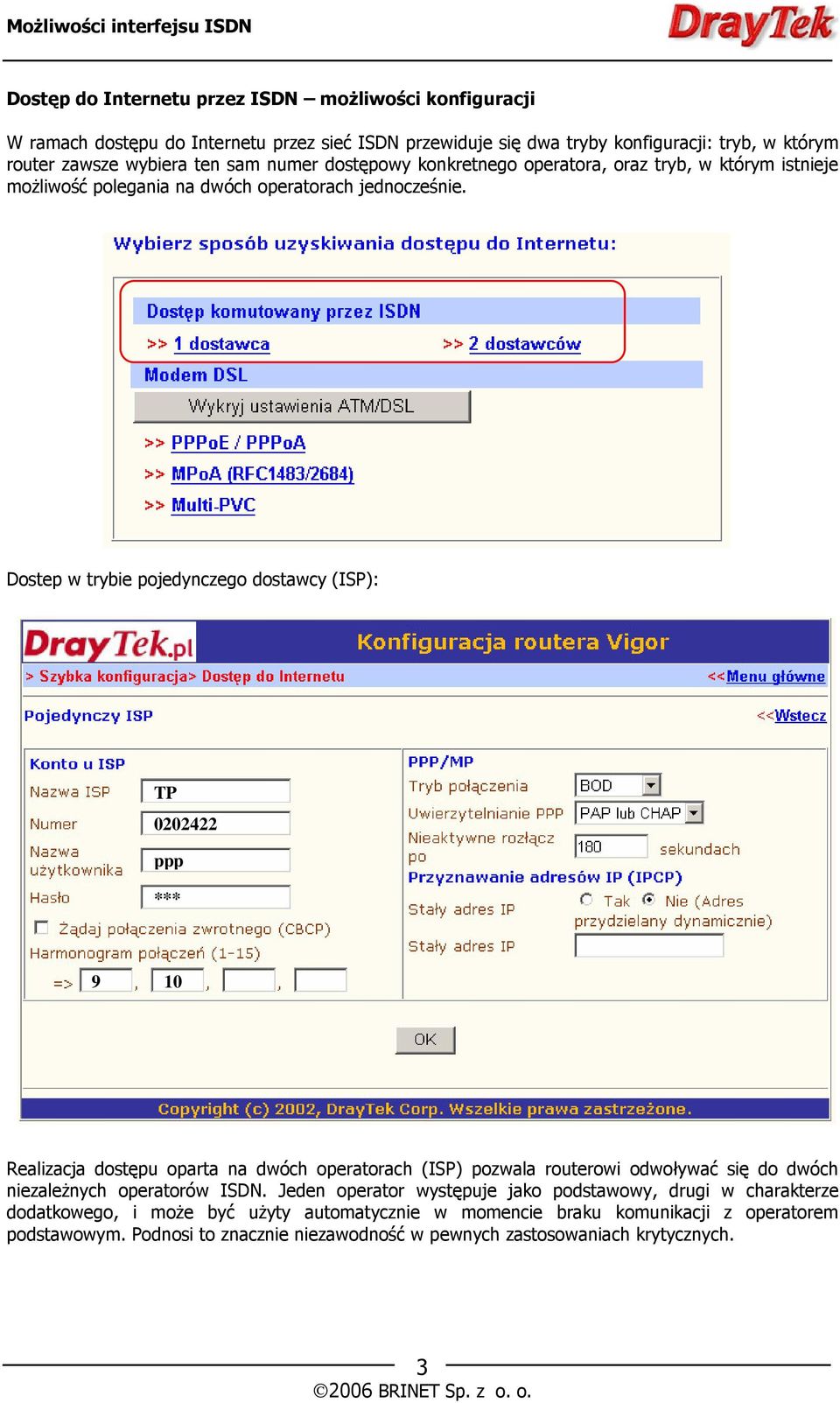

3 Dostęp do Internetu przez ISDN możliwości konfiguracji W ramach dostępu do Internetu przez sieć ISDN przewiduje się dwa tryby konfiguracji: tryb, w którym router zawsze wybiera ten sam numer dostępowy konkretnego operatora, oraz tryb, w którym istnieje możliwość polegania na dwóch operatorach jednocześnie Dostep w trybie pojedynczego dostawcy (ISP): TP ppp *** 9 10 Realizacja dostępu oparta na dwóch operatorach (ISP) pozwala routerowi odwoływać się do dwóch niezależnych operatorów ISDN Jeden operator występuje jako podstawowy, drugi w charakterze dodatkowego, i może być użyty automatycznie w momencie braku komunikacji z operatorem podstawowym Podnosi to znacznie niezawodność w pewnych zastosowaniach krytycznych 3

ppp *** 9 10 Realizacja dostępu oparta na dwóch operatorach (ISP) pozwala routerowi odwoływać się do dwóch niezależnych operatorów ISDN Jeden operator występuje jako podstawowy,

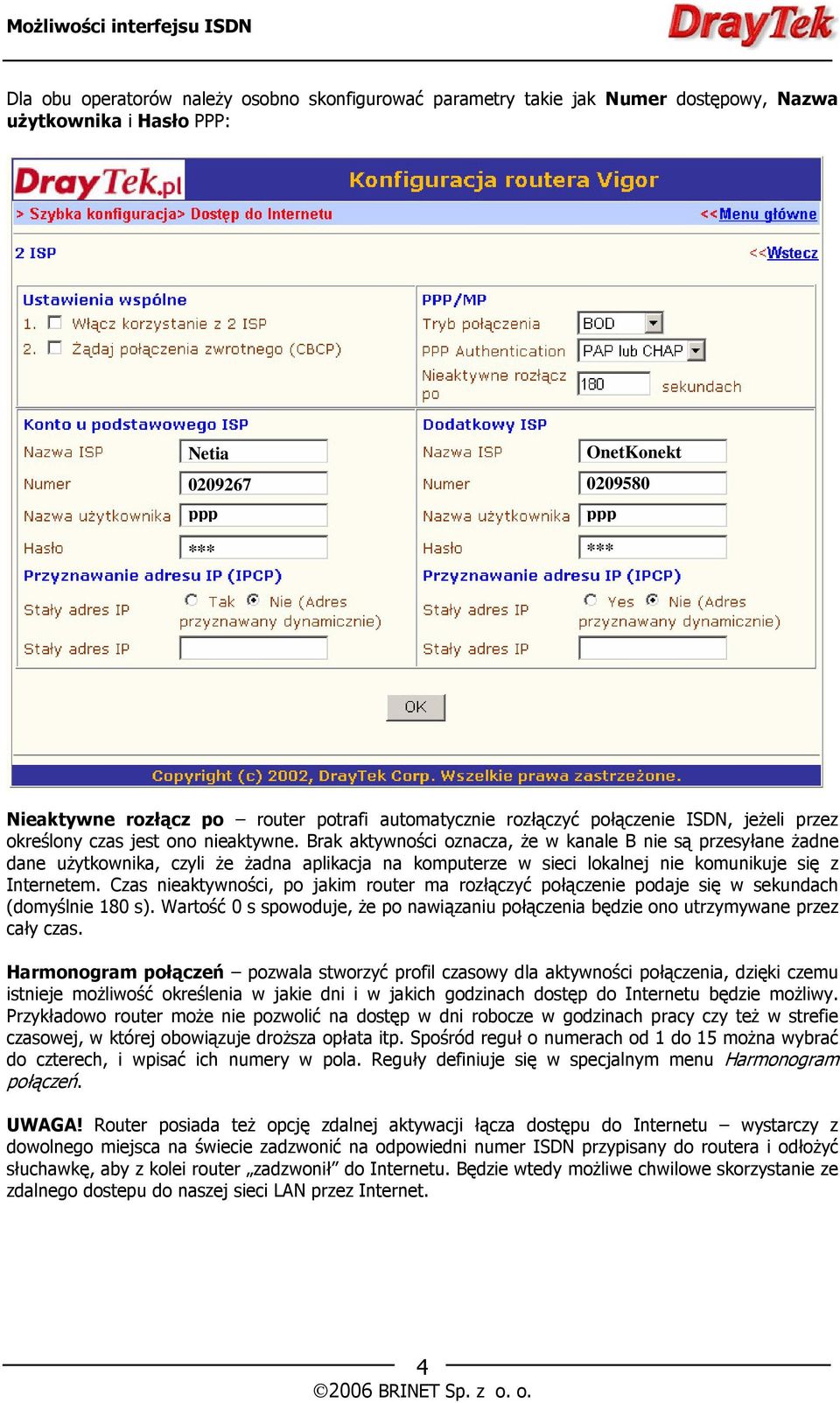

4 Dla obu operatorów należy osobno skonfigurować parametry takie jak Numer dostępowy, Nazwa użytkownika i Hasło PPP: Netia ppp *** OnetKonekt ppp *** Opcje warte szczególnej uwagi: Nieaktywne rozłącz po router potrafi automatycznie rozłączyć połączenie ISDN, jeżeli przez określony czas jest ono nieaktywne Brak aktywności oznacza, że w kanale B nie są przesyłane żadne dane użytkownika, czyli że żadna aplikacja na komputerze w sieci lokalnej nie komunikuje się z Internetem Czas nieaktywności, po jakim router ma rozłączyć połączenie podaje się w sekundach (domyślnie 180 s) Wartość 0 s spowoduje, że po nawiązaniu połączenia będzie ono utrzymywane przez cały czas Harmonogram połączeń pozwala stworzyć profil czasowy dla aktywności połączenia, dzięki czemu istnieje możliwość określenia w jakie dni i w jakich godzinach dostęp do Internetu będzie możliwy Przykładowo router może nie pozwolić na dostęp w dni robocze w godzinach pracy czy też w strefie czasowej, w której obowiązuje droższa opłata itp Spośród reguł o numerach od 1 do 15 można wybrać do czterech, i wpisać ich numery w pola Reguły definiuje się w specjalnym menu Harmonogram połączeń UWAGA! Router posiada też opcję zdalnej aktywacji łącza dostępu do Internetu wystarczy z dowolnego miejsca na świecie zadzwonić na odpowiedni numer ISDN przypisany do routera i odłożyć słuchawkę, aby z kolei router zadzwonił do Internetu Będzie wtedy możliwe chwilowe skorzystanie ze zdalnego dostepu do naszej sieci LAN przez Internet 4

użytkownika, czyli że żadna aplikacja na komputerze w sieci lokalnej nie komunikuje się z Internetem Czas nieaktywności, po jakim router ma rozłączyć połączenie podaje się w sekundach (domyślnie 180

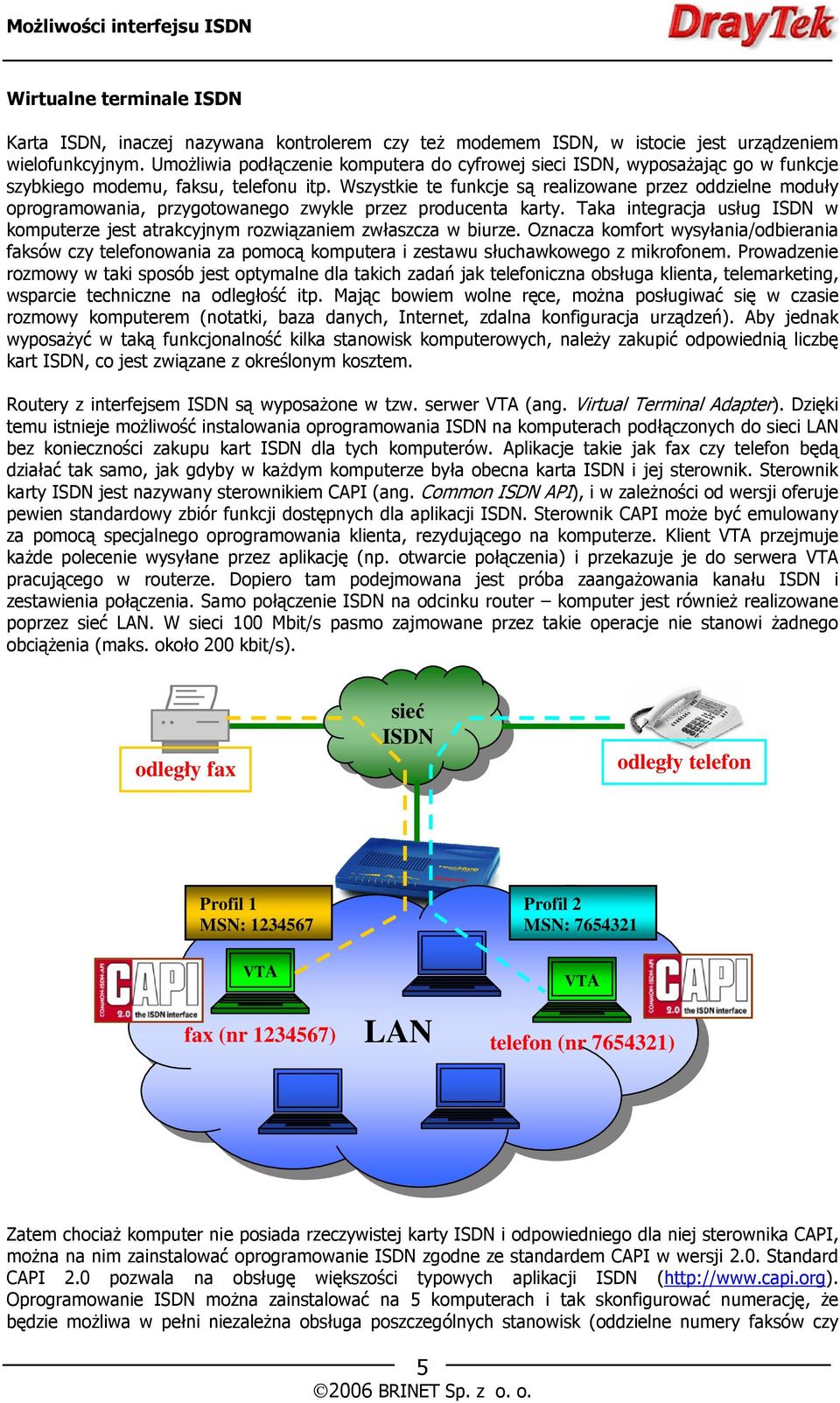

5 Wirtualne terminale ISDN Karta ISDN, inaczej nazywana kontrolerem czy też modemem ISDN, w istocie jest urządzeniem wielofunkcyjnym Umożliwia podłączenie komputera do cyfrowej sieci ISDN, wyposażając go w funkcje szybkiego modemu, faksu, telefonu itp Wszystkie te funkcje są realizowane przez oddzielne moduły oprogramowania, przygotowanego zwykle przez producenta karty Taka integracja usług ISDN w komputerze jest atrakcyjnym rozwiązaniem zwłaszcza w biurze Oznacza komfort wysyłania/odbierania faksów czy telefonowania za pomocą komputera i zestawu słuchawkowego z mikrofonem Prowadzenie rozmowy w taki sposób jest optymalne dla takich zadań jak telefoniczna obsługa klienta, telemarketing, wsparcie techniczne na odległość itp Mając bowiem wolne ręce, można posługiwać się w czasie rozmowy komputerem (notatki, baza danych, Internet, zdalna konfiguracja urządzeń) Aby jednak wyposażyć w taką funkcjonalność kilka stanowisk komputerowych, należy zakupić odpowiednią liczbę kart ISDN, co jest związane z określonym kosztem Routery z interfejsem ISDN są wyposażone w tzw serwer VTA (ang Virtual Terminal Adapter) Dzięki temu istnieje możliwość instalowania oprogramowania ISDN na komputerach podłączonych do sieci LAN bez konieczności zakupu kart ISDN dla tych komputerów Aplikacje takie jak fax czy telefon będą działać tak samo, jak gdyby w każdym komputerze była obecna karta ISDN i jej sterownik Sterownik karty ISDN jest nazywany sterownikiem CAPI (ang Common ISDN API), i w zależności od wersji oferuje pewien standardowy zbiór funkcji dostępnych dla aplikacji ISDN Sterownik CAPI może być emulowany za pomocą specjalnego oprogramowania klienta, rezydującego na komputerze Klient VTA przejmuje każde polecenie wysyłane przez aplikację (np otwarcie połączenia) i przekazuje je do serwera VTA pracującego w routerze Dopiero tam podejmowana jest próba zaangażowania kanału ISDN i zestawienia połączenia Samo połączenie ISDN na odcinku router komputer jest również realizowane poprzez sieć LAN W sieci 100 Mbit/s pasmo zajmowane przez takie operacje nie stanowi żadnego obciążenia (maks około 200 kbit/s) odległy fax sieć ISDN odległy telefon Profil 1 MSN: Profil 2 MSN: VTA VTA LAN fax (nr ) telefon (nr ) Zatem chociaż komputer nie posiada rzeczywistej karty ISDN i odpowiedniego dla niej sterownika CAPI, można na nim zainstalować oprogramowanie ISDN zgodne ze standardem CAPI w wersji 20 Standard CAPI 20 pozwala na obsługę większości typowych aplikacji ISDN ( Oprogramowanie ISDN można zainstalować na 5 komputerach i tak skonfigurować numerację, że będzie możliwa w pełni niezależna obsługa poszczególnych stanowisk (oddzielne numery faksów czy 5

komputerze jest atrakcyjnym rozwiązaniem zwłaszcza w biurze Oznacza komfort wysyłania/odbierania faksów czy telefonowania za pomocą komputera i zestawu słuchawkowego z mikrofonem Prowadzenie rozmowy

telefonów) Na płycie CD dołączonej do routera firma DrayTek dostarcza proste oprogramowanie ISDN o nazwie BVRP, które pozwala na telefonowanie, faksowanie i

usługi (na podstawie poufnego hasła znanego użytkownikom) Dodatkowo istnieje możliwość przydzielenia numerów MSN na potrzeby aplikacji obsługiwanych przez danego

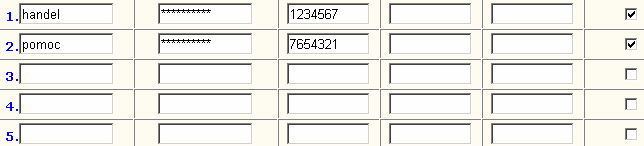

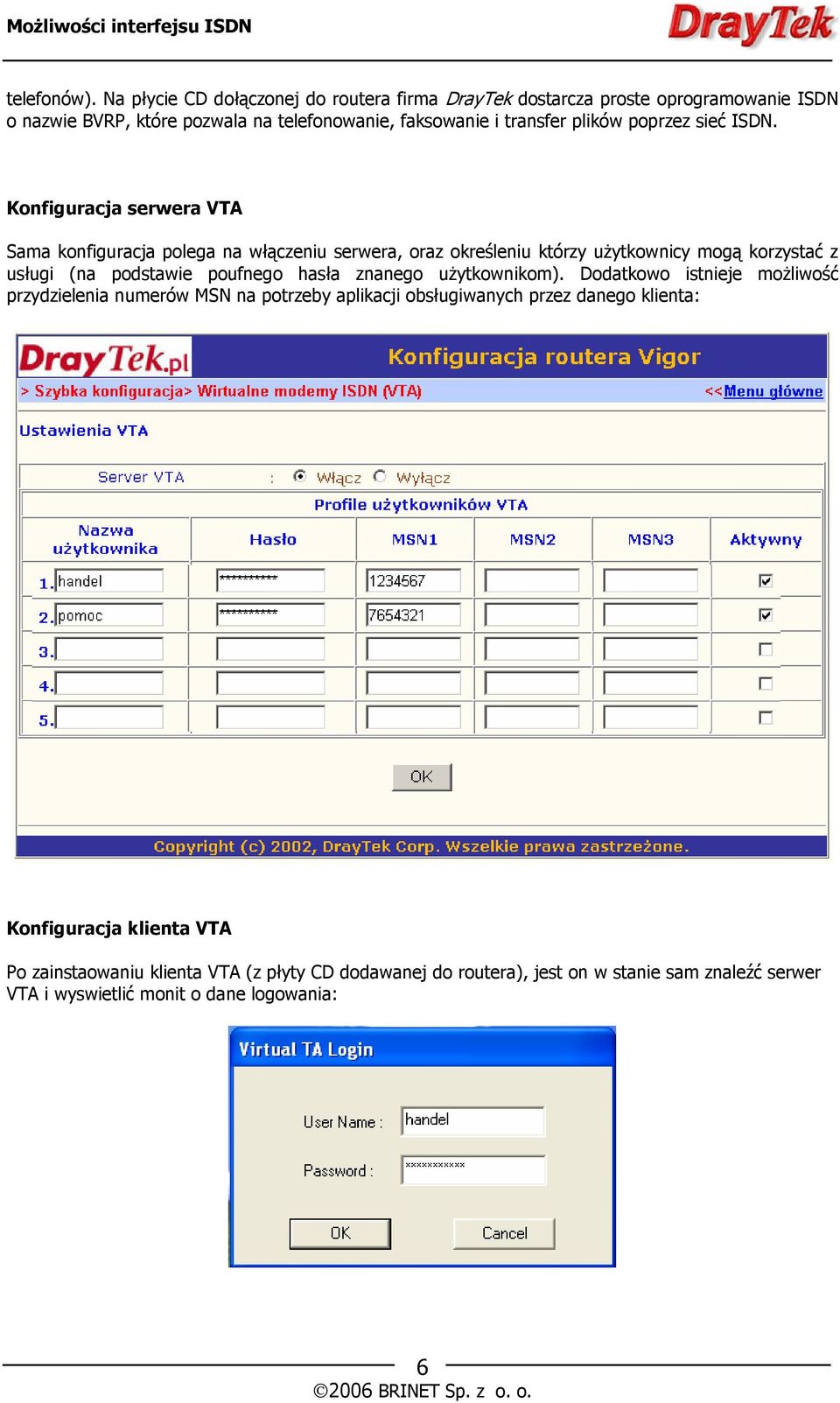

6 telefonów) Na płycie CD dołączonej do routera firma DrayTek dostarcza proste oprogramowanie ISDN o nazwie BVRP, które pozwala na telefonowanie, faksowanie i transfer plików poprzez sieć ISDN Konfiguracja serwera VTA Sama konfiguracja polega na włączeniu serwera, oraz określeniu którzy użytkownicy mogą korzystać z usługi (na podstawie poufnego hasła znanego użytkownikom) Dodatkowo istnieje możliwość przydzielenia numerów MSN na potrzeby aplikacji obsługiwanych przez danego klienta: Konfiguracja klienta VTA Po zainstaowaniu klienta VTA (z płyty CD dodawanej do routera), jest on w stanie sam znaleźć serwer VTA i wyswietlić monit o dane logowania: 6

7 Można ewentuanie wymusić poszukiwanie serwera, oraz proces logowania: Po zalogowaniu zmienia się postać ikony VTA (m in pojawia się adres IP serwera VTA): Sterownik CAPI staje się aktywny Można instalować oprogramowanie komunikacyjne pracujące na CAPI 20 7

pojawia się adres IP serwera VTA): Sterownik CAPI staje się
