P YTA GAZOWA TYP 1840 TYP 1841 INSTRUKCJA OBS UGI I U YTKOWANIA

Transkrypt

1 SOUL P YTA GAZOWA TYP 1840 TYP 1841 ul. migrodzka 143, WROC AW tel. (71) , fax (71) INSTRUKCJA OBS UGI I U YTKOWANIA

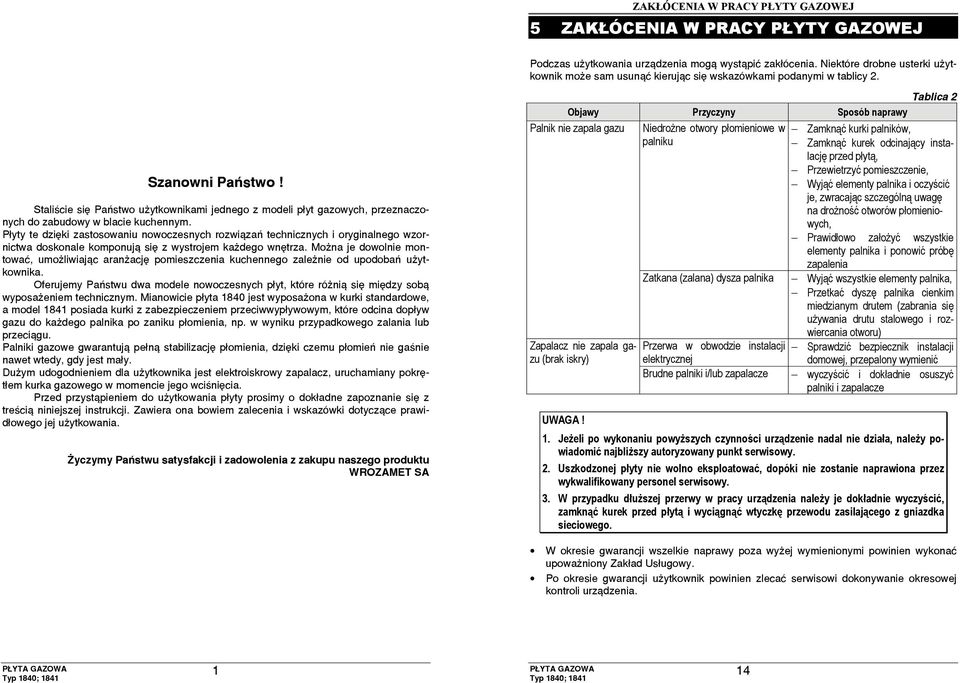

2 ZAKŁÓCENIA W PRACY PŁYTY GAZOWEJ 5 ZAKŁÓCENIA W PRACY PŁYTY GAZOWEJ Podczas użytkowania urządzenia mogą wystąpić zakłócenia. Niektóre drobne usterki użytkownik może sam usunąć kierując się wskazówkami podanymi w tablicy 2. Szanowni Państwo! Staliście się Państwo użytkownikami jednego z modeli płyt gazowych, przeznaczonych do zabudowy w blacie kuchennym. Płyty te dzięki zastosowaniu nowoczesnych rozwiązań technicznych i oryginalnego wzornictwa doskonale komponują się z wystrojem każdego wnętrza. Można je dowolnie montować, umożliwiając aranżację pomieszczenia kuchennego zależnie od upodobań użytkownika. Oferujemy Państwu dwa modele nowoczesnych płyt, które różnią się między sobą wyposażeniem technicznym. Mianowicie płyta 1840 jest wyposażona w kurki standardowe, a model 1841 posiada kurki z zabezpieczeniem przeciwwypływowym, które odcina dopływ gazu do każdego palnika po zaniku płomienia, np. w wyniku przypadkowego zalania lub przeciągu. Palniki gazowe gwarantują pełną stabilizację płomienia, dzięki czemu płomień nie gaśnie nawet wtedy, gdy jest mały. Dużym udogodnieniem dla użytkownika jest elektroiskrowy zapalacz, uruchamiany pokrętłem kurka gazowego w momencie jego wciśnięcia. Przed przystąpieniem do użytkowania płyty prosimy o dokładne zapoznanie się z treścią niniejszej instrukcji. Zawiera ona bowiem zalecenia i wskazówki dotyczące prawidłowego jej użytkowania. Życzymy Państwu satysfakcji i zadowolenia z zakupu naszego produktu WROZAMET SA Zapalacz nie zapala gazu (brak iskry) Tablica 2 Objawy Przyczyny Sposób naprawy Palnik nie zapala gazu Niedrożne otwory płomieniowe w Zamknąć kurki palników, palniku Zamknąć kurek odcinający instalację przed płytą, Przewietrzyć pomieszczenie, Wyjąć elementy palnika i oczyścić je, zwracając szczególną uwagę na drożność otworów płomieniowych, Prawidłowo założyć wszystkie elementy palnika i ponowić próbę zapalenia Zatkana (zalana) dysza palnika Wyjąć wszystkie elementy palnika, Przetkać dyszę palnika cienkim miedzianym drutem (zabrania się używania drutu stalowego i rozwiercania otworu) Przerwa w obwodzie instalacji Sprawdzić bezpiecznik instalacji elektrycznej domowej, przepalony wymienić Brudne palniki i/lub zapalacze wyczyścić i dokładnie osuszyć palniki i zapalacze 1. Jeżeli po wykonaniu powyższych czynności urządzenie nadal nie działa, należy powiadomić najbliższy autoryzowany punkt serwisowy. 2. Uszkodzonej płyty nie wolno eksploatować, dopóki nie zostanie naprawiona przez wykwalifikowany personel serwisowy. 3. W przypadku dłuższej przerwy w pracy urządzenia należy je dokładnie wyczyścić, zamknąć kurek przed płytą i wyciągnąć wtyczkę przewodu zasilającego z gniazdka sieciowego. W okresie gwarancji wszelkie naprawy poza wyżej wymienionymi powinien wykonać upoważniony Zakład Usługowy. Po okresie gwarancji użytkownik powinien zlecać serwisowi dokonywanie okresowej kontroli urządzenia. 1 14

3 CZYSZCZENIE I KONSERWACJA Do mycia można użyć gąbki lub miękkiej szczoteczki. Kołpak można czyścić szczoteczką z tworzywa sztucznego lub miękką szczoteczką drucianą, a do przetykania otworów płomieniowych można użyć stalowego drucika. Po umyciu sprawdzić, czy otwory płomieniowe są drożne. Następnie wszystkie elementy palnika dokładnie osuszyć, gdyż zawilgocone mogą powodować nieprawidłowe spalanie gazu. Czyste i suche palniki prawidłowo założyć RUSZT W przypadku zanieczyszczenia rusztu, obie jego części wymoczyć w ciepłej wodzie z detergentem a następnie umyć i wytrzeć do sucha PŁYTA Emaliowaną powierzchnię płyty należy czyścić ściereczką zwilżoną w ciepłej wodzie z delikatnym detergentem; należy unikać nadmiaru wody. Silne zabrudzenia usuwać specjalnymi środkami do czyszczenia kuchni. W czasie czyszczenia nie należy dopuszczać do przedostania się wody pod płytę i panel sterujący. Należy przy tym zwrócić uwagę, aby powierzchnia płyty wokół palników była należycie wyczyszczona. Jest to istotne, gdyż podczas normalnej eksploatacji urządzenia zanieczyszczenia gromadzące się w szczelinie pomiędzy kołpakami palników i płytą pogarszają spalanie mieszanki gazowej. Przy czyszczeniu należy zachować ostrożność, aby nie uszkodzić zapalaczy i końcówek termopar. 1. Przed pierwszym uruchomieniem płyty należy dokładnie zapoznać się z instrukcją obsługi i zaleceniami bezpieczeństwa. 2. Urządzenie to powinno być zainstalowane zgodnie z obowiązującym prawem i użytkowane tylko w dobrze wentylowanych pomieszczeniach. Należy zadbać, aby kratki wentylacyjne zawsze były otwarte lub zainstalować wymuszony system wentylacyjny. 3. Urządzenie to nie jest podłączane do przewodów spalinowych. Powinno być ono instalowane i podłączane zgodnie z aktualnymi przepisami instalacyjnymi. Szczególną uwagę należy zwrócić na odpowiednie wymagania dotyczące wentylacji. 4. Przed zainstalowaniem należy upewnić się, czy lokalne warunki dystrybucji (rodzaj gazu i jego ciśnienie) i nastawy urządzenia są zgodne. Warunki nastawy tego urządzenia są podane na tabliczce znamionowej. 5. Wyrób powinno się instalować po 8 godzinach sezonowania w pomieszczeniu kuchennym. 6. Nie zezwala się na wykonywanie we własnym zakresie jakichkolwiek napraw, pod rygorem utraty uprawnień gwarancyjnych. 7. Płyty są wyrobami nie zawierającymi materiałów niebezpiecznych dla środowiska. 8. Materiały, z których jest wykonane opakowanie nadają się do wykorzystania jako surowce wtórne. 9. Zużytą płytę należy doprowadzić do stanu uniemożliwiającego jej ponowne wykorzystanie. Odciąć kabel przyłączeniowy. Następnie urządzenie przekazać do wyspecjalizowanych jednostek zajmujących się utylizacją lub skupem surowców wtórnych. 10. Producent zastrzega sobie możliwość wprowadzania zmian konstrukcyjnych, wpływających na podwyższenie walorów technicznych, użytkowych i estetycznych urządzenia. 13 2

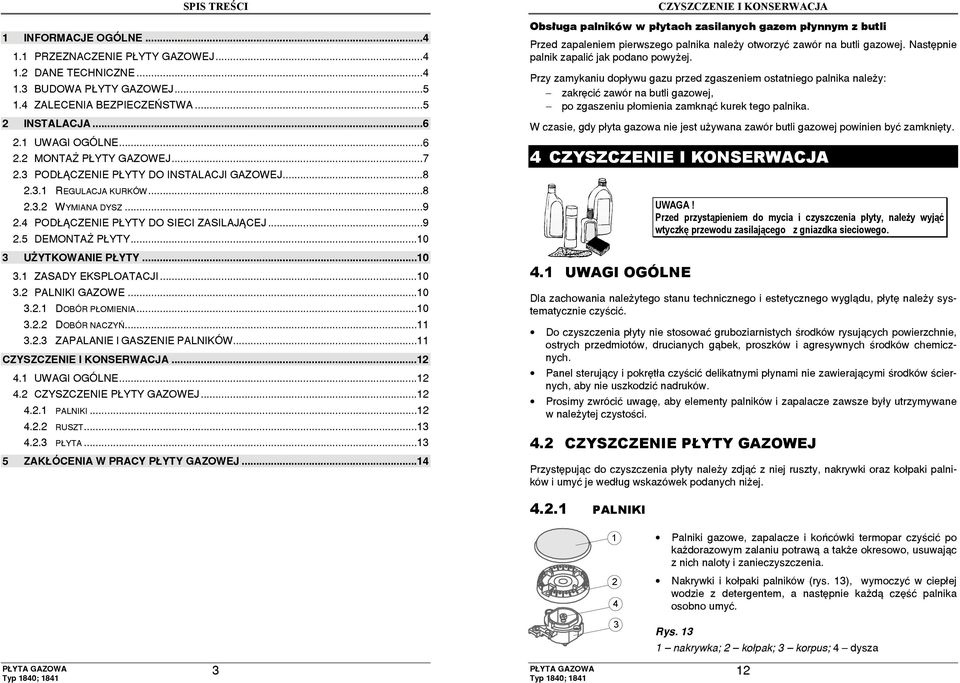

4 SPIS TREŚCI 1 INFORMACJE OGÓLNE PRZEZNACZENIE PŁYTY GAZOWEJ DANE TECHNICZNE BUDOWA PŁYTY GAZOWEJ ZALECENIA BEZPIECZEŃSTWA INSTALACJA UWAGI OGÓLNE MONTAŻ PŁYTY GAZOWEJ PODŁĄCZENIE PŁYTY DO INSTALACJI GAZOWEJ REGULACJA KURKÓW WYMIANA DYSZ PODŁĄCZENIE PŁYTY DO SIECI ZASILAJĄCEJ DEMONTAŻ PŁYTY UŻYTKOWANIE PŁYTY ZASADY EKSPLOATACJI PALNIKI GAZOWE DOBÓR PŁOMIENIA DOBÓR NACZYŃ ZAPALANIE I GASZENIE PALNIKÓW...11 CZYSZCZENIE I KONSERWACJA UWAGI OGÓLNE CZYSZCZENIE PŁYTY GAZOWEJ PALNIKI RUSZT PŁYTA ZAKŁÓCENIA W PRACY PŁYTY GAZOWEJ...14 CZYSZCZENIE I KONSERWACJA Obsługa palników w płytach zasilanych gazem płynnym z butli Przed zapaleniem pierwszego palnika należy otworzyć zawór na butli gazowej. Następnie palnik zapalić jak podano powyżej. Przy zamykaniu dopływu gazu przed zgaszeniem ostatniego palnika należy: zakręcić zawór na butli gazowej, po zgaszeniu płomienia zamknąć kurek tego palnika. W czasie, gdy płyta gazowa nie jest używana zawór butli gazowej powinien być zamknięty. 4 CZYSZCZENIE I KONSERWACJA 4.1 UWAGI OGÓLNE Przed przystąpieniem do mycia i czyszczenia płyty, należy wyjąć wtyczkę przewodu zasilającego z gniazdka sieciowego. Dla zachowania należytego stanu technicznego i estetycznego wyglądu, płytę należy systematycznie czyścić. Do czyszczenia płyty nie stosować gruboziarnistych środków rysujących powierzchnie, ostrych przedmiotów, drucianych gąbek, proszków i agresywnych środków chemicznych. Panel sterujący i pokrętła czyścić delikatnymi płynami nie zawierającymi środków ściernych, aby nie uszkodzić nadruków. Prosimy zwrócić uwagę, aby elementy palników i zapalacze zawsze były utrzymywane w należytej czystości. 4.2 CZYSZCZENIE PŁYTY GAZOWEJ Przystępując do czyszczenia płyty należy zdjąć z niej ruszty, nakrywki oraz kołpaki palników i umyć je według wskazówek podanych niżej PALNIKI Palniki gazowe, zapalacze i końcówki termopar czyścić po każdorazowym zalaniu potrawą a także okresowo, usuwając z nich naloty i zanieczyszczenia. Nakrywki i kołpaki palników (rys. 13), wymoczyć w ciepłej wodzie z detergentem, a następnie każdą część palnika osobno umyć. Rys nakrywka; 2 kołpak; 3 korpus; 4 dysza 3 12

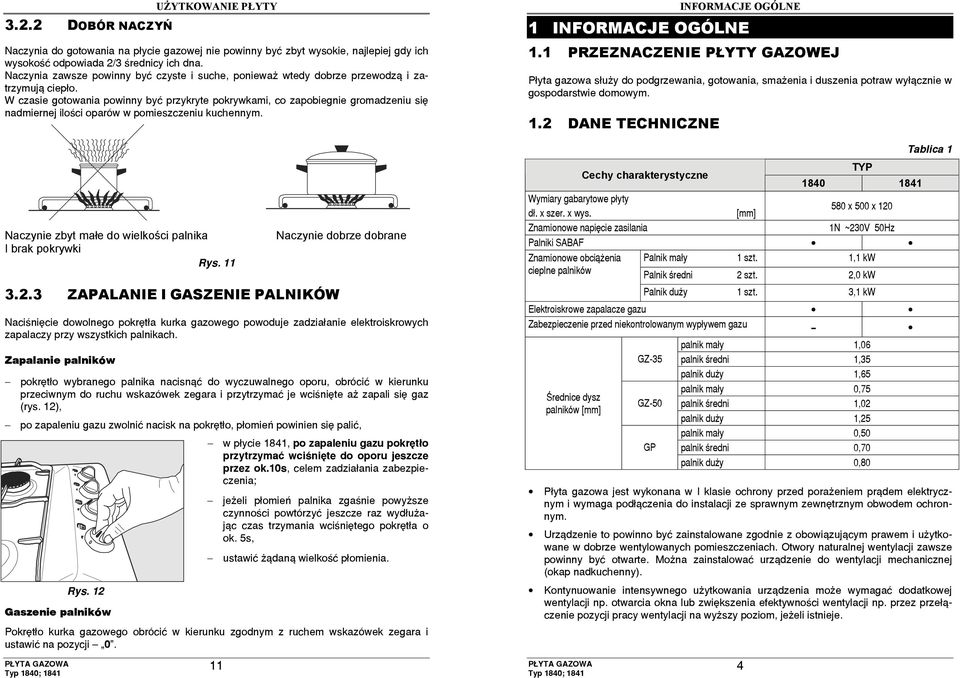

5 3.2.2 DOBÓR NACZYŃ UŻYTKOWANIE PŁYTY Naczynia do gotowania na płycie gazowej nie powinny być zbyt wysokie, najlepiej gdy ich wysokość odpowiada 2/3 średnicy ich dna. Naczynia zawsze powinny być czyste i suche, ponieważ wtedy dobrze przewodzą i zatrzymują ciepło. W czasie gotowania powinny być przykryte pokrywkami, co zapobiegnie gromadzeniu się nadmiernej ilości oparów w pomieszczeniu kuchennym. Naczynie zbyt małe do wielkości palnika I brak pokrywki Rys ZAPALANIE I GASZENIE PALNIKÓW 11 Naczynie dobrze dobrane Naciśnięcie dowolnego pokrętła kurka gazowego powoduje zadziałanie elektroiskrowych zapalaczy przy wszystkich palnikach. Zapalanie palników pokrętło wybranego palnika nacisnąć do wyczuwalnego oporu, obrócić w kierunku przeciwnym do ruchu wskazówek zegara i przytrzymać je wciśnięte aż zapali się gaz (rys. 12), po zapaleniu gazu zwolnić nacisk na pokrętło, płomień powinien się palić, w płycie 1841, po zapaleniu gazu pokrętło przytrzymać wciśnięte do oporu jeszcze przez ok.10s, celem zadziałania zabezpieczenia; jeżeli płomień palnika zgaśnie powyższe czynności powtórzyć jeszcze raz wydłużając czas trzymania wciśniętego pokrętła o ok. 5s, ustawić żądaną wielkość płomienia. Rys. 12 Gaszenie palników Pokrętło kurka gazowego obrócić w kierunku zgodnym z ruchem wskazówek zegara i ustawić na pozycji 0. INFORMACJE OGÓLNE 1 INFORMACJE OGÓLNE 1.1 PRZEZNACZENIE PŁYTY GAZOWEJ Płyta gazowa służy do podgrzewania, gotowania, smażenia i duszenia potraw wyłącznie w gospodarstwie domowym. 1.2 DANE TECHNICZNE Cechy charakterystyczne 4 TYP Wymiary gabarytowe płyty dł. x szer. x wys. [mm] 580 x 500 x 120 Znamionowe napięcie zasilania 1N ~230V 50Hz Palniki SABAF Znamionowe obciążenia Palnik mały 1 szt. 1,1 kw cieplne palników Palnik średni 2 szt. 2,0 kw Palnik duży 1 szt. 3,1 kw Elektroiskrowe zapalacze gazu Zabezpieczenie przed niekontrolowanym wypływem gazu Średnice dysz palników [mm] GZ-35 GZ-50 GP palnik mały 1,06 palnik średni 1,35 palnik duży 1,65 palnik mały 0,75 palnik średni 1,02 palnik duży 1,25 palnik mały 0,50 palnik średni 0,70 palnik duży 0,80 Tablica 1 Płyta gazowa jest wykonana w I klasie ochrony przed porażeniem prądem elektrycznym i wymaga podłączenia do instalacji ze sprawnym zewnętrznym obwodem ochronnym. Urządzenie to powinno być zainstalowane zgodnie z obowiązującym prawem i użytkowane w dobrze wentylowanych pomieszczeniach. Otwory naturalnej wentylacji zawsze powinny być otwarte. Można zainstalować urządzenie do wentylacji mechanicznej (okap nadkuchenny). Kontynuowanie intensywnego użytkowania urządzenia może wymagać dodatkowej wentylacji np. otwarcia okna lub zwiększenia efektywności wentylacji np. przez przełączenie pozycji pracy wentylacji na wyższy poziom, jeżeli istnieje.

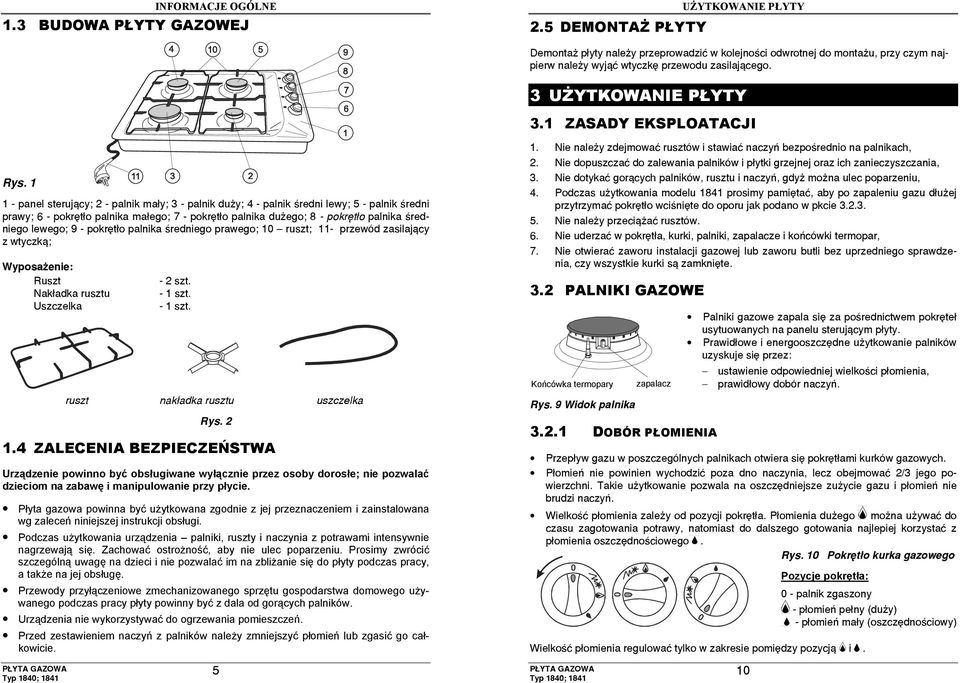

6 INFORMACJE OGÓLNE 1.3 BUDOWA PŁYTY GAZOWEJ 2.5 DEMONTAŻ PŁYTY UŻYTKOWANIE PŁYTY Demontaż płyty należy przeprowadzić w kolejności odwrotnej do montażu, przy czym najpierw należy wyjąć wtyczkę przewodu zasilającego. 3 UŻYTKOWANIE PŁYTY 3.1 ZASADY EKSPLOATACJI Rys panel sterujący; 2 - palnik mały; 3 - palnik duży; 4 - palnik średni lewy; 5 - palnik średni prawy; 6 - pokrętło palnika małego; 7 - pokrętło palnika dużego; 8 - pokrętło palnika średniego lewego; 9 - pokrętło palnika średniego prawego; 10 ruszt; 11- przewód zasilający z wtyczką; Wyposażenie: Ruszt - 2 szt. Nakładka rusztu - 1 szt. Uszczelka - 1 szt. ruszt nakładka rusztu uszczelka Rys ZALECENIA BEZPIECZEŃSTWA Urządzenie powinno być obsługiwane wyłącznie przez osoby dorosłe; nie pozwalać dzieciom na zabawę i manipulowanie przy płycie. Płyta gazowa powinna być użytkowana zgodnie z jej przeznaczeniem i zainstalowana wg zaleceń niniejszej instrukcji obsługi. Podczas użytkowania urządzenia palniki, ruszty i naczynia z potrawami intensywnie nagrzewają się. Zachować ostrożność, aby nie ulec poparzeniu. Prosimy zwrócić szczególną uwagę na dzieci i nie pozwalać im na zbliżanie się do płyty podczas pracy, a także na jej obsługę. Przewody przyłączeniowe zmechanizowanego sprzętu gospodarstwa domowego używanego podczas pracy płyty powinny być z dala od gorących palników. Urządzenia nie wykorzystywać do ogrzewania pomieszczeń. Przed zestawieniem naczyń z palników należy zmniejszyć płomień lub zgasić go całkowicie Nie należy zdejmować rusztów i stawiać naczyń bezpośrednio na palnikach, 2. Nie dopuszczać do zalewania palników i płytki grzejnej oraz ich zanieczyszczania, 3. Nie dotykać gorących palników, rusztu i naczyń, gdyż można ulec poparzeniu, 4. Podczas użytkowania modelu 1841 prosimy pamiętać, aby po zapaleniu gazu dłużej przytrzymać pokrętło wciśnięte do oporu jak podano w pkcie Nie należy przeciążać rusztów. 6. Nie uderzać w pokrętła, kurki, palniki, zapalacze i końcówki termopar, 7. Nie otwierać zaworu instalacji gazowej lub zaworu butli bez uprzedniego sprawdzenia, czy wszystkie kurki są zamknięte. 3.2 PALNIKI GAZOWE Końcówka termopary Rys. 9 Widok palnika DOBÓR PŁOMIENIA zapalacz Palniki gazowe zapala się za pośrednictwem pokręteł usytuowanych na panelu sterującym płyty. Prawidłowe i energooszczędne użytkowanie palników uzyskuje się przez: ustawienie odpowiedniej wielkości płomienia, prawidłowy dobór naczyń. Przepływ gazu w poszczególnych palnikach otwiera się pokrętłami kurków gazowych. Płomień nie powinien wychodzić poza dno naczynia, lecz obejmować 2/3 jego powierzchni. Takie użytkowanie pozwala na oszczędniejsze zużycie gazu i płomień nie brudzi naczyń. Wielkość płomienia zależy od pozycji pokrętła. Płomienia dużego można używać do czasu zagotowania potrawy, natomiast do dalszego gotowania najlepiej korzystać z płomienia oszczędnościowego. Rys. 10 Pokrętło kurka gazowego 0 Pozycje pokrętła: 0 - palnik zgaszony - płomień pełny (duży) - płomień mały (oszczędnościowy) 0 0 Wielkość płomienia regulować tylko w zakresie pomiędzy pozycją i. 10

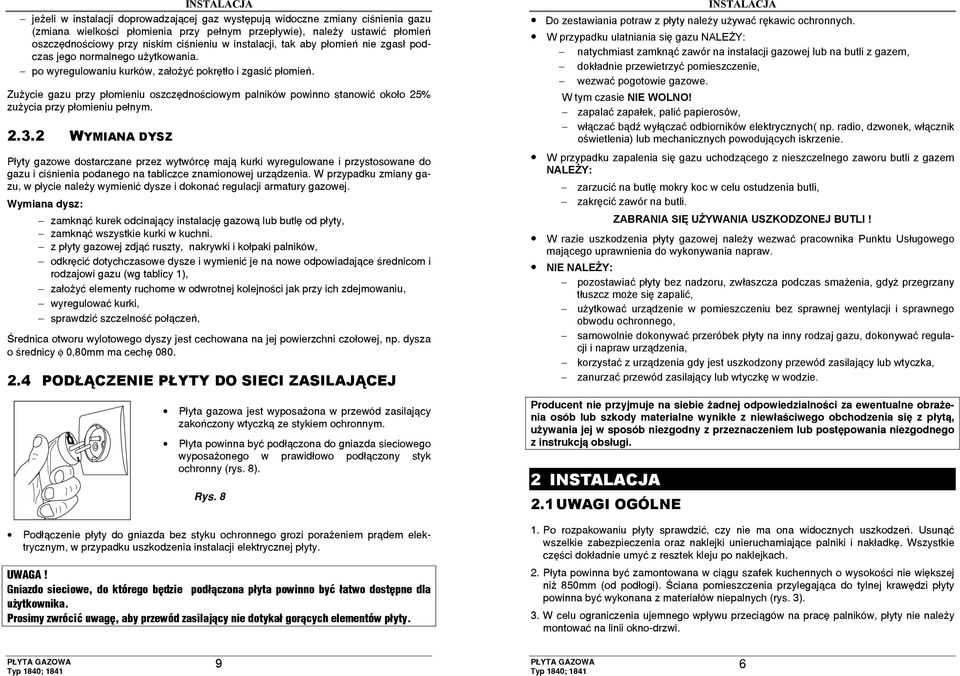

7 INSTALACJA jeżeli w instalacji doprowadzającej gaz występują widoczne zmiany ciśnienia gazu (zmiana wielkości płomienia przy pełnym przepływie), należy ustawić płomień oszczędnościowy przy niskim ciśnieniu w instalacji, tak aby płomień nie zgasł podczas jego normalnego użytkowania. po wyregulowaniu kurków, założyć pokrętło i zgasić płomień. Zużycie gazu przy płomieniu oszczędnościowym palników powinno stanowić około 25% zużycia przy płomieniu pełnym WYMIANA DYSZ Płyty gazowe dostarczane przez wytwórcę mają kurki wyregulowane i przystosowane do gazu i ciśnienia podanego na tabliczce znamionowej urządzenia. W przypadku zmiany gazu, w płycie należy wymienić dysze i dokonać regulacji armatury gazowej. Wymiana dysz: zamknąć kurek odcinający instalację gazową lub butlę od płyty, zamknąć wszystkie kurki w kuchni. z płyty gazowej zdjąć ruszty, nakrywki i kołpaki palników, odkręcić dotychczasowe dysze i wymienić je na nowe odpowiadające średnicom i rodzajowi gazu (wg tablicy 1), założyć elementy ruchome w odwrotnej kolejności jak przy ich zdejmowaniu, wyregulować kurki, sprawdzić szczelność połączeń, Średnica otworu wylotowego dyszy jest cechowana na jej powierzchni czołowej, np. dysza o średnicy φ 0,80mm ma cechę PODŁĄCZENIE PŁYTY DO SIECI ZASILAJĄCEJ Płyta gazowa jest wyposażona w przewód zasilający zakończony wtyczką ze stykiem ochronnym. Płyta powinna być podłączona do gniazda sieciowego wyposażonego w prawidłowo podłączony styk ochronny (rys. 8). Rys. 8 Podłączenie płyty do gniazda bez styku ochronnego grozi porażeniem prądem elektrycznym, w przypadku uszkodzenia instalacji elektrycznej płyty. Gniazdo sieciowe, do którego będzie podłączona płyta powinno być łatwo dostępne dla użytkownika. Prosimy zwrócić uwagę, aby przewód zasilający nie dotykał gorących elementów płyty. INSTALACJA Do zestawiania potraw z płyty należy używać rękawic ochronnych. W przypadku ulatniania się gazu NALEŻY: natychmiast zamknąć zawór na instalacji gazowej lub na butli z gazem, dokładnie przewietrzyć pomieszczenie, wezwać pogotowie gazowe. W tym czasie NIE WOLNO! zapalać zapałek, palić papierosów, włączać bądź wyłączać odbiorników elektrycznych( np. radio, dzwonek, włącznik oświetlenia) lub mechanicznych powodujących iskrzenie. W przypadku zapalenia się gazu uchodzącego z nieszczelnego zaworu butli z gazem NALEŻY: zarzucić na butlę mokry koc w celu ostudzenia butli, zakręcić zawór na butli. ZABRANIA SIĘ UŻYWANIA USZKODZONEJ BUTLI! W razie uszkodzenia płyty gazowej należy wezwać pracownika Punktu Usługowego mającego uprawnienia do wykonywania napraw. NIE NALEŻY: pozostawiać płyty bez nadzoru, zwłaszcza podczas smażenia, gdyż przegrzany tłuszcz może się zapalić, użytkować urządzenie w pomieszczeniu bez sprawnej wentylacji i sprawnego obwodu ochronnego, samowolnie dokonywać przeróbek płyty na inny rodzaj gazu, dokonywać regulacji i napraw urządzenia, korzystać z urządzenia gdy jest uszkodzony przewód zasilający lub wtyczka, zanurzać przewód zasilający lub wtyczkę w wodzie. Producent nie przyjmuje na siebie żadnej odpowiedzialności za ewentualne obrażenia osób lub szkody materialne wynikłe z niewłaściwego obchodzenia się z płytą, używania jej w sposób niezgodny z przeznaczeniem lub postępowania niezgodnego z instrukcją obsługi. 2 INSTALACJA 2.1 UWAGI OGÓLNE 1. Po rozpakowaniu płyty sprawdzić, czy nie ma ona widocznych uszkodzeń. Usunąć wszelkie zabezpieczenia oraz naklejki unieruchamiające palniki i nakładkę. Wszystkie części dokładnie umyć z resztek kleju po naklejkach. 2. Płyta powinna być zamontowana w ciągu szafek kuchennych o wysokości nie większej niż 850mm (od podłogi). Ściana pomieszczenia przylegająca do tylnej krawędzi płyty powinna być wykonana z materiałów niepalnych (rys. 3). 3. W celu ograniczenia ujemnego wpływu przeciągów na pracę palników, płyty nie należy montować na linii okno-drzwi. 9 6

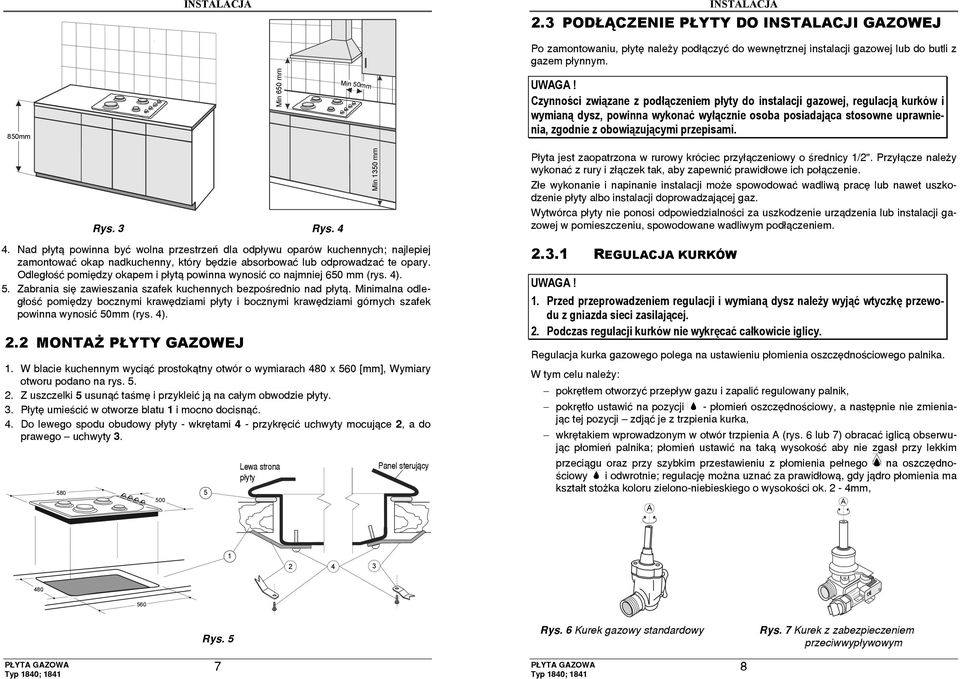

8 INSTALACJA INSTALACJA 2.3 PODŁĄCZENIE PŁYTY DO INSTALACJI GAZOWEJ Po zamontowaniu, płytę należy podłączyć do wewnętrznej instalacji gazowej lub do butli z gazem płynnym. 850mm Min 650 mm Min 50mm Czynności związane z podłączeniem płyty do instalacji gazowej, regulacją kurków i wymianą dysz, powinna wykonać wyłącznie osoba posiadająca stosowne uprawnienia, zgodnie z obowiązującymi przepisami. Rys. 3 Rys. 4 Min 1350 mm Min 1350mm Płyta jest zaopatrzona w rurowy króciec przyłączeniowy o średnicy 1/2". Przyłącze należy wykonać z rury i złączek tak, aby zapewnić prawidłowe ich połączenie. Złe wykonanie i napinanie instalacji może spowodować wadliwą pracę lub nawet uszkodzenie płyty albo instalacji doprowadzającej gaz. Wytwórca płyty nie ponosi odpowiedzialności za uszkodzenie urządzenia lub instalacji gazowej w pomieszczeniu, spowodowane wadliwym podłączeniem. 4. Nad płytą powinna być wolna przestrzeń dla odpływu oparów kuchennych; najlepiej zamontować okap nadkuchenny, który będzie absorbować lub odprowadzać te opary. Odległość pomiędzy okapem i płytą powinna wynosić co najmniej 650 mm (rys. 4). 5. Zabrania się zawieszania szafek kuchennych bezpośrednio nad płytą. Minimalna odległość pomiędzy bocznymi krawędziami płyty i bocznymi krawędziami górnych szafek powinna wynosić 50mm (rys. 4). 2.2 MONTAŻ PŁYTY GAZOWEJ 1. W blacie kuchennym wyciąć prostokątny otwór o wymiarach 480 x 560 [mm], Wymiary otworu podano na rys Z uszczelki 5 usunąć taśmę i przykleić ją na całym obwodzie płyty. 3. Płytę umieścić w otworze blatu 1 i mocno docisnąć. 4. Do lewego spodu obudowy płyty - wkrętami 4 - przykręcić uchwyty mocujące 2, a do prawego uchwyty Lewa strona p³yty Panel steruj¹cy REGULACJA KURKÓW 1. Przed przeprowadzeniem regulacji i wymianą dysz należy wyjąć wtyczkę przewodu z gniazda sieci zasilającej. 2. Podczas regulacji kurków nie wykręcać całkowicie iglicy. Regulacja kurka gazowego polega na ustawieniu płomienia oszczędnościowego palnika. W tym celu należy: pokrętłem otworzyć przepływ gazu i zapalić regulowany palnik, pokrętło ustawić na pozycji - płomień oszczędnościowy, a następnie nie zmieniając tej pozycji zdjąć je z trzpienia kurka, wkrętakiem wprowadzonym w otwór trzpienia A (rys. 6 lub 7) obracać iglicą obserwując płomień palnika; płomień ustawić na taką wysokość aby nie zgasł przy lekkim przeciągu oraz przy szybkim przestawieniu z płomienia pełnego na oszczędnościowy i odwrotnie; regulację można uznać za prawidłową, gdy jądro płomienia ma kształt stożka koloru zielono-niebieskiego o wysokości ok. 2-4mm, A A Rys. 5 Rys. 6 Kurek gazowy standardowy Rys. 7 Kurek z zabezpieczeniem przeciwwypływowym 7 8
