1 INSTRUKCJA OBS UGI I U YTKOWANIA P YTA GAZOWA 2MI-4GLS X 2MI-4GLST X 2MID-4GLS X 2MID-4GLS A EPO 2MID-4GLST X

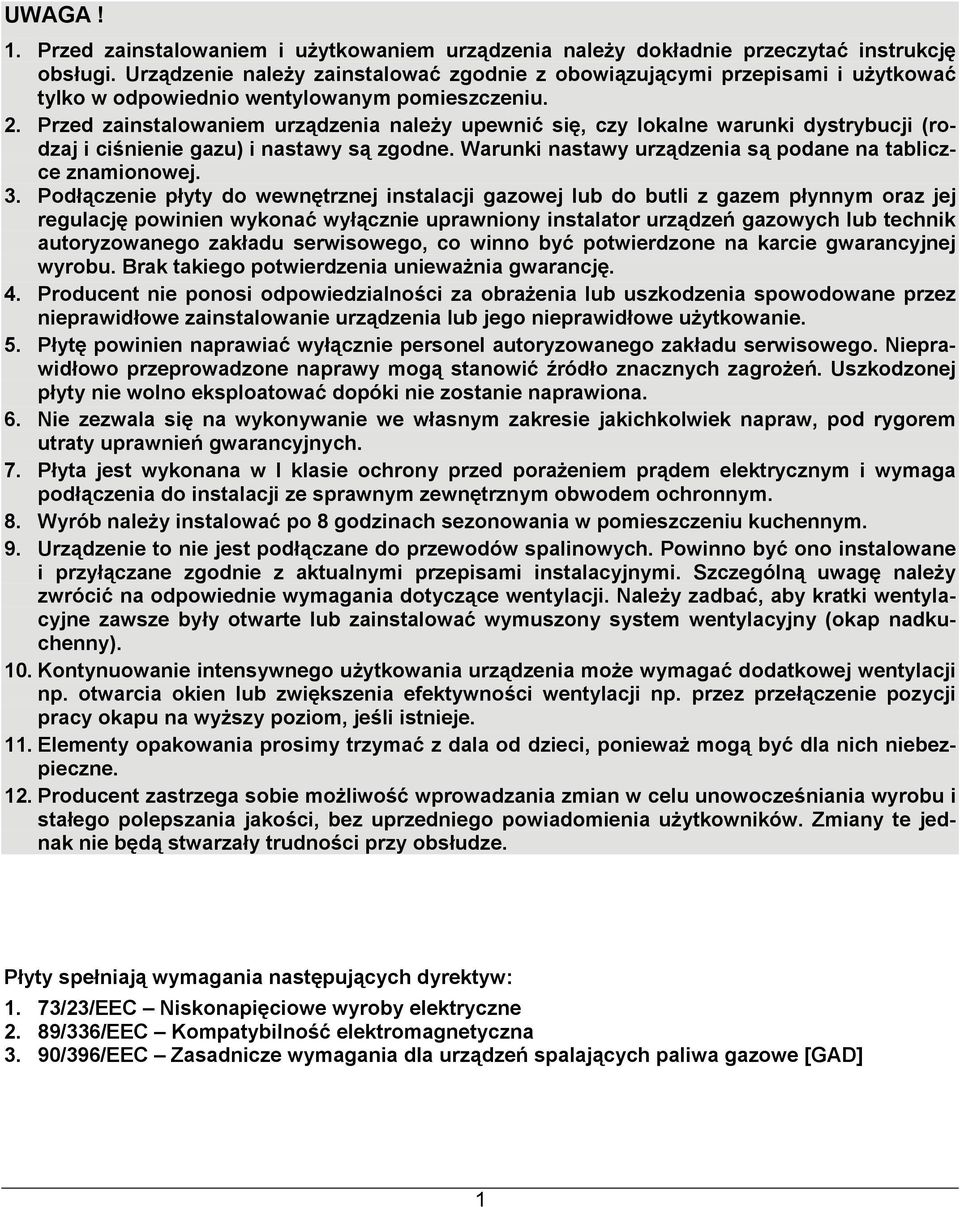

2 UWAGA! 1. Przed zainstalowaniem i użytkowaniem urządzenia należy dokładnie przeczytać instrukcję obsługi. Urządzenie należy zainstalować zgodnie z obowiązującymi przepisami i użytkować tylko w odpowiednio wentylowanym pomieszczeniu. 2. Przed zainstalowaniem urządzenia należy upewnić się, czy lokalne warunki dystrybucji (rodzaj i ciśnienie gazu) i nastawy są zgodne. Warunki nastawy urządzenia są podane na tabliczce znamionowej. 3. Podłączenie płyty do wewnętrznej instalacji gazowej lub do butli z gazem płynnym oraz jej regulację powinien wykonać wyłącznie uprawniony instalator urządzeń gazowych lub technik autoryzowanego zakładu serwisowego, co winno być potwierdzone na karcie gwarancyjnej wyrobu. Brak takiego potwierdzenia unieważnia gwarancję. 4. Producent nie ponosi odpowiedzialności za obrażenia lub uszkodzenia spowodowane przez nieprawidłowe zainstalowanie urządzenia lub jego nieprawidłowe użytkowanie. 5. Płytę powinien naprawiać wyłącznie personel autoryzowanego zakładu serwisowego. Nieprawidłowo przeprowadzone naprawy mogą stanowić źródło znacznych zagrożeń. Uszkodzonej płyty nie wolno eksploatować dopóki nie zostanie naprawiona. 6. Nie zezwala się na wykonywanie we własnym zakresie jakichkolwiek napraw, pod rygorem utraty uprawnień gwarancyjnych. 7. Płyta jest wykonana w I klasie ochrony przed porażeniem prądem elektrycznym i wymaga podłączenia do instalacji ze sprawnym zewnętrznym obwodem ochronnym. 8. Wyrób należy instalować po 8 godzinach sezonowania w pomieszczeniu kuchennym. 9. Urządzenie to nie jest podłączane do przewodów spalinowych. Powinno być ono instalowane i przyłączane zgodnie z aktualnymi przepisami instalacyjnymi. Szczególną uwagę należy zwrócić na odpowiednie wymagania dotyczące wentylacji. Należy zadbać, aby kratki wentylacyjne zawsze były otwarte lub zainstalować wymuszony system wentylacyjny (okap nadkuchenny). 10. Kontynuowanie intensywnego użytkowania urządzenia może wymagać dodatkowej wentylacji np. otwarcia okien lub zwiększenia efektywności wentylacji np. przez przełączenie pozycji pracy okapu na wyższy poziom, jeśli istnieje. 11. Elementy opakowania prosimy trzymać z dala od dzieci, ponieważ mogą być dla nich niebezpieczne. 12. Producent zastrzega sobie możliwość wprowadzania zmian w celu unowocześniania wyrobu i stałego polepszania jakości, bez uprzedniego powiadomienia użytkowników. Zmiany te jednak nie będą stwarzały trudności przy obsłudze. Płyty spełniają wymagania następujących dyrektyw: 1. 73/23/EEC Niskonapięciowe wyroby elektryczne 2. 89/336/EEC Kompatybilność elektromagnetyczna 3. 90/396/EEC Zasadnicze wymagania dla urządzeń spalających paliwa gazowe [GAD] 1

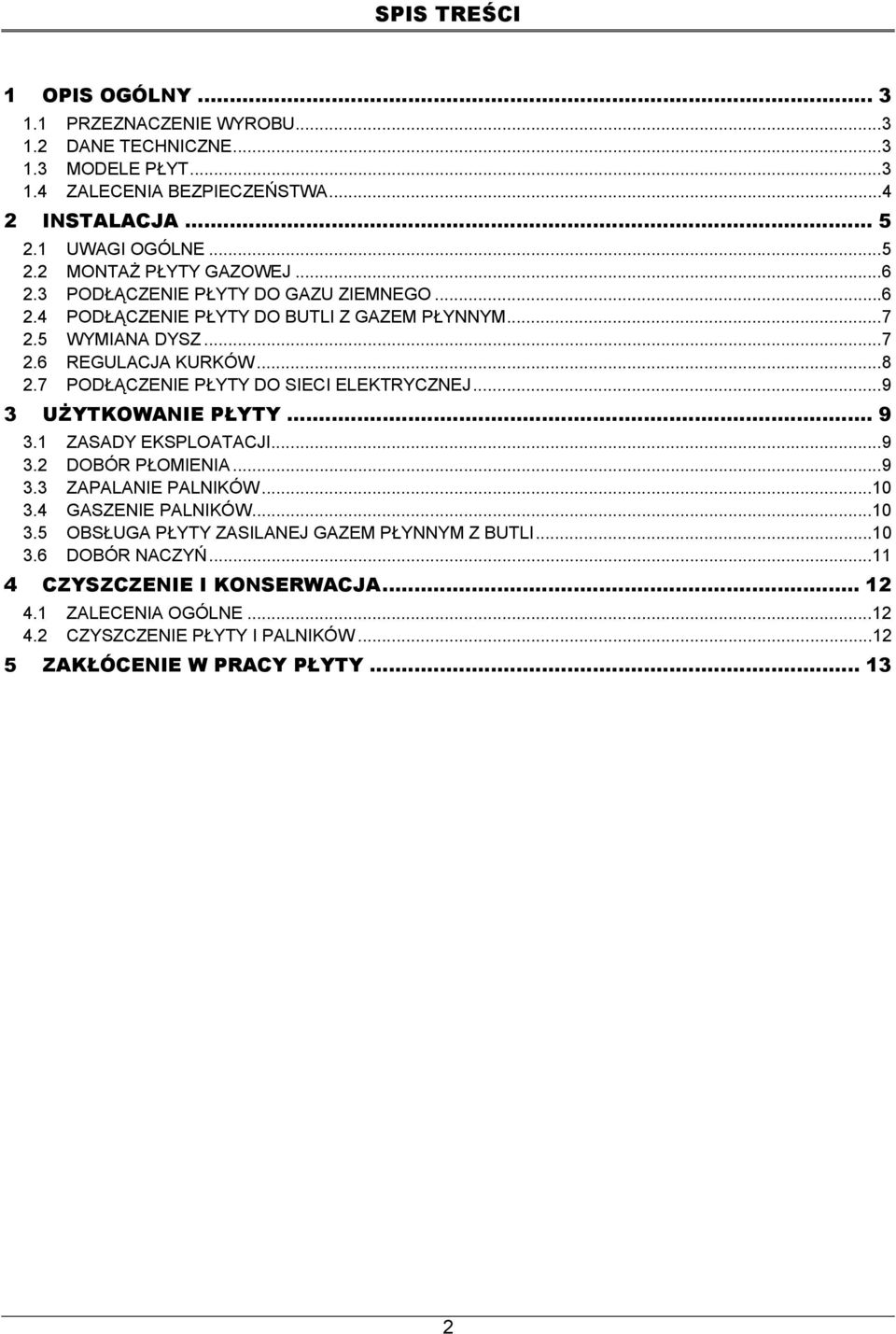

3 SPIS TREŚCI 1 OPIS OGÓLNY PRZEZNACZENIE WYROBU DANE TECHNICZNE MODELE PŁYT ZALECENIA BEZPIECZEŃSTWA INSTALACJA UWAGI OGÓLNE MONTAŻ PŁYTY GAZOWEJ PODŁĄCZENIE PŁYTY DO GAZU ZIEMNEGO PODŁĄCZENIE PŁYTY DO BUTLI Z GAZEM PŁYNNYM WYMIANA DYSZ REGULACJA KURKÓW PODŁĄCZENIE PŁYTY DO SIECI ELEKTRYCZNEJ UŻYTKOWANIE PŁYTY ZASADY EKSPLOATACJI DOBÓR PŁOMIENIA ZAPALANIE PALNIKÓW GASZENIE PALNIKÓW OBSŁUGA PŁYTY ZASILANEJ GAZEM PŁYNNYM Z BUTLI DOBÓR NACZYŃ CZYSZCZENIE I KONSERWACJA ZALECENIA OGÓLNE CZYSZCZENIE PŁYTY I PALNIKÓW ZAKŁÓCENIE W PRACY PŁYTY

4 1 OPIS OGÓLNY OPIS OGÓLNY 1.1 PRZEZNACZENIE WYROBU Płyta gazowa jest przeznaczona do przyrządzanie potraw, wyłącznie w gospodarstwie domowym. Stosowanie jej do innych celów jest niedozwolone. 1.2 DANE TECHNICZNE Tabela 1 2MI-4GLS X 2MI-4GLST X 2MID-4GLST X 2MID-4GLS X 2MID-4GLS A EPO Wymiary Wysokość całkowita 90 gabarytowe Szerokość 590 płyty [mm] Głębokość 523 Znamionowe napięcie zasilania Palniki gazowe 230V ~ 50Hz Palnik AUX 0,85 kw Palnik SR 1,5 kw Palnik R 2,3 kw Palnik GR 3,0 kw Palnik TC 3,5 kw Zapalacze do palników Zabezpieczenie przeciwwypływowe 1.3 MODELE PŁYT 2MI-4GLS X; 2MID-4GLS X; 2MID-4GLS A EPO; 3 Rys. 1

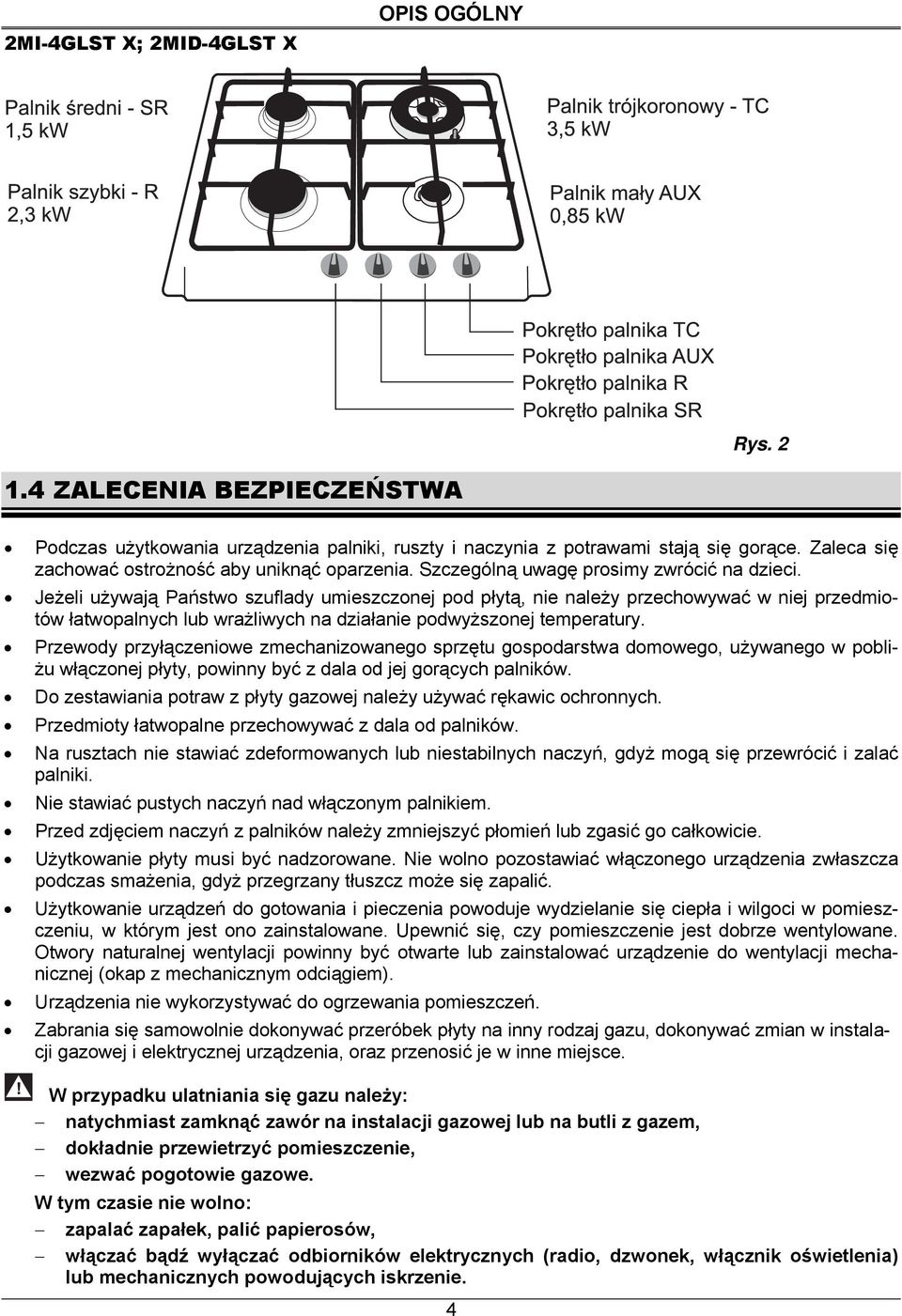

5 2MI-4GLST X; 2MID-4GLST X OPIS OGÓLNY Rys ZALECENIA BEZPIECZEŃSTWA Podczas użytkowania urządzenia palniki, ruszty i naczynia z potrawami stają się gorące. Zaleca się zachować ostrożność aby uniknąć oparzenia. Szczególną uwagę prosimy zwrócić na dzieci. Jeżeli używają Państwo szuflady umieszczonej pod płytą, nie należy przechowywać w niej przedmiotów łatwopalnych lub wrażliwych na działanie podwyższonej temperatury. Przewody przyłączeniowe zmechanizowanego sprzętu gospodarstwa domowego, używanego w pobliżu włączonej płyty, powinny być z dala od jej gorących palników. Do zestawiania potraw z płyty gazowej należy używać rękawic ochronnych. Przedmioty łatwopalne przechowywać z dala od palników. Na rusztach nie stawiać zdeformowanych lub niestabilnych naczyń, gdyż mogą się przewrócić i zalać palniki. Nie stawiać pustych naczyń nad włączonym palnikiem. Przed zdjęciem naczyń z palników należy zmniejszyć płomień lub zgasić go całkowicie. Użytkowanie płyty musi być nadzorowane. Nie wolno pozostawiać włączonego urządzenia zwłaszcza podczas smażenia, gdyż przegrzany tłuszcz może się zapalić. Użytkowanie urządzeń do gotowania i pieczenia powoduje wydzielanie się ciepła i wilgoci w pomieszczeniu, w którym jest ono zainstalowane. Upewnić się, czy pomieszczenie jest dobrze wentylowane. Otwory naturalnej wentylacji powinny być otwarte lub zainstalować urządzenie do wentylacji mechanicznej (okap z mechanicznym odciągiem). Urządzenia nie wykorzystywać do ogrzewania pomieszczeń. Zabrania się samowolnie dokonywać przeróbek płyty na inny rodzaj gazu, dokonywać zmian w instalacji gazowej i elektrycznej urządzenia, oraz przenosić je w inne miejsce. W przypadku ulatniania się gazu należy: natychmiast zamknąć zawór na instalacji gazowej lub na butli z gazem, dokładnie przewietrzyć pomieszczenie, wezwać pogotowie gazowe. W tym czasie nie wolno: zapalać zapałek, palić papierosów, włączać bądź wyłączać odbiorników elektrycznych (radio, dzwonek, włącznik oświetlenia) lub mechanicznych powodujących iskrzenie. 4

6 INSTALACJA W przypadku zapalenia się gazu uchodzącego z nieszczelnego zaworu butli z gazem należy zarzucić na butlę mokry koc, w celu ostudzenia butli i zakręcić zawór na butli. ZABRANIA SIĘ UŻYWANIA USZKODZONEJ BUTLI! Nie wolno użytkować urządzenia, gdy jest uszkodzony przewód zasilający lub wtyczka. 2 INSTALACJA 2.1 UWAGI OGÓLNE Uwaga! 1. Czynności związane z instalacją i naprawą płyty powinny być wykonane wyłącznie przez uprawnionego instalatora, zgodnie ze wskazówkami producenta. 2. Przed przystąpieniem do montażu, płyta powinna być odłączona od zasilania. Po rozpakowaniu płyty, należy sprawdzić czy nie ma ona widocznych uszkodzeń i czy przewód przyłączeniowy jest w należytym stanie. W przypadku wykrycia uszkodzeń należy skontaktować się z Biurem Obsługi Klienta. Płyta może być zamontowana w blacie kuchennym o grubości min 30mm (rys. 3). Blat powinien być odporny na działanie wysokiej temperatury. Ściana pomieszczenia przylegająca do tylnej części płyty powinna być wykonana z materiałów niepalnych. Meble lub ściana pomieszczenia usytuowane po obu stronach płyty powinny znajdować się w odległości co najmniej 100mm. W celu ograniczenia ujemnego wpływu przeciągu na pracę palników, płyty nie należy instalować na linii okno-drzwi. Nad urządzeniem powinna być wolna przestrzeń dla odpływu oparów kuchennych. Najlepiej zamontować okap nadkuchenny, który będzie absorbować lub odprowadzać te opary. Odległość pomiędzy okapem i płytą gazową powinna wynosić co najmniej 650mm. Zabrania się zawieszania szafek kuchennych bezpośrednio nad płytą. Jeżeli pod płytą gazową będzie umieszczona pozioma przegroda A, odległość pomiędzy płytą i przegrodą powinna wynosić co najmniej 150mm (rys. 4). Rys. 3 Rys. 4 5

7 2.2 MONTAŻ PŁYTY GAZOWEJ INSTALACJA 1. W blacie kuchennym wyciąć prostokątny otwór o wymiarach 490 x 560 [mm]. Wymiary otworu podano na rys Na wyposażeniu płyty znajduje się uszczelka, która stroną klejącą jest zabezpieczona taśmą. Z uszczelki usunąć taśmę. 3. Następnie płytę obrócić do góry dnem i przykleić uszczelkę wokół zewnętrznej krawędzi płyty (rys. 6). Rys. 5 Rys Po przyklejeniu uszczelki, płytę umieścić centralnie w otworze blatu i tak ją docisnąć, aby uszczelka dobrze przylegała do blatu. 5. Płytę umocować w blacie przy pomocy czterech uchwytów, które wraz z elementami złącznymi znajdują się na wyposażeniu (rys. 7 i 8). 6. Po zamocowaniu płyty, pod blatem można umieścić poziomą przegrodę A (rys. 4), która zabezpieczy użytkownika przed przypadkowym dotknięciem nagrzanej płyty od spodu. Rys. 7 Rys PODŁĄCZENIE PŁYTY DO GAZU ZIEMNEGO Uwaga! 1. Podłączenie płyty do instalacji gazowej powinno być wykonane zgodnie z obowiązującym prawem, przez instalatora posiadającego wymagane uprawnienia. 2. Przed przystąpieniem do czynności podłączania kurek odcinający powinien być zamknięty. 6

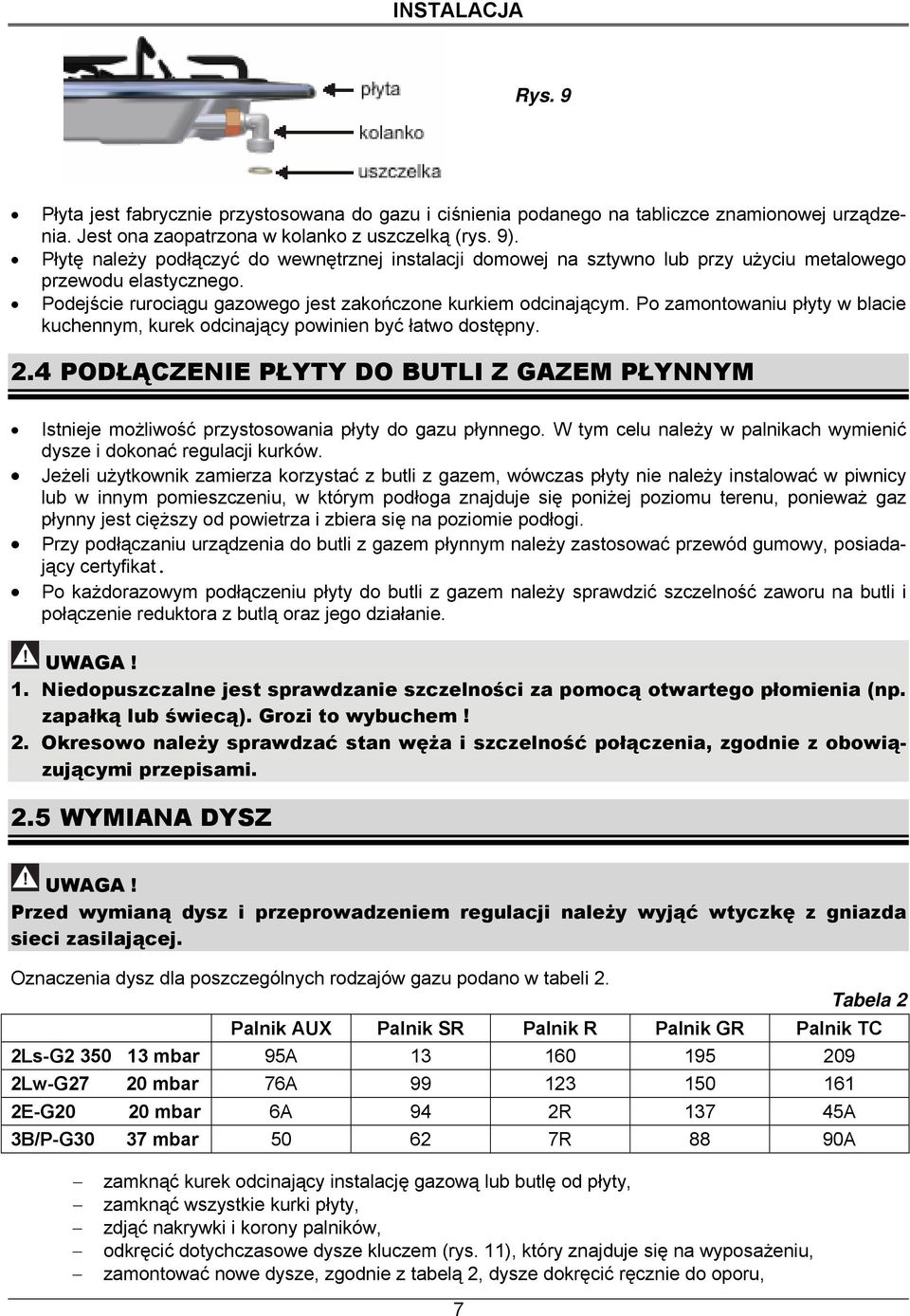

8 INSTALACJA Rys. 9 Płyta jest fabrycznie przystosowana do gazu i ciśnienia podanego na tabliczce znamionowej urządzenia. Jest ona zaopatrzona w kolanko z uszczelką (rys. 9). Płytę należy podłączyć do wewnętrznej instalacji domowej na sztywno lub przy użyciu metalowego przewodu elastycznego. Podejście rurociągu gazowego jest zakończone kurkiem odcinającym. Po zamontowaniu płyty w blacie kuchennym, kurek odcinający powinien być łatwo dostępny. 2.4 PODŁĄCZENIE PŁYTY DO BUTLI Z GAZEM PŁYNNYM Istnieje możliwość przystosowania płyty do gazu płynnego. W tym celu należy w palnikach wymienić dysze i dokonać regulacji kurków. Jeżeli użytkownik zamierza korzystać z butli z gazem, wówczas płyty nie należy instalować w piwnicy lub w innym pomieszczeniu, w którym podłoga znajduje się poniżej poziomu terenu, ponieważ gaz płynny jest cięższy od powietrza i zbiera się na poziomie podłogi. Przy podłączaniu urządzenia do butli z gazem płynnym należy zastosować przewód gumowy, posiadający certyfikat. Po każdorazowym podłączeniu płyty do butli z gazem należy sprawdzić szczelność zaworu na butli i połączenie reduktora z butlą oraz jego działanie. UWAGA! 1. Niedopuszczalne jest sprawdzanie szczelności za pomocą otwartego płomienia (np. zapałką lub świecą). Grozi to wybuchem! 2. Okresowo należy sprawdzać stan węża i szczelność połączenia, zgodnie z obowiązującymi przepisami. 2.5 WYMIANA DYSZ UWAGA! Przed wymianą dysz i przeprowadzeniem regulacji należy wyjąć wtyczkę z gniazda sieci zasilającej. Oznaczenia dysz dla poszczególnych rodzajów gazu podano w tabeli 2. Tabela 2 Palnik AUX Palnik SR Palnik R Palnik GR Palnik TC 2Ls-G mbar 95A Lw-G27 20 mbar 76A E-G20 20 mbar 6A 94 2R A 3B/P-G30 37 mbar R 88 90A zamknąć kurek odcinający instalację gazową lub butlę od płyty, zamknąć wszystkie kurki płyty, zdjąć nakrywki i korony palników, odkręcić dotychczasowe dysze kluczem (rys. 11), który znajduje się na wyposażeniu, zamontować nowe dysze, zgodnie z tabelą 2, dysze dokręcić ręcznie do oporu, 7

9 INSTALACJA następnie klucz umieścić w dyszy i to położenie klucza zaznaczyć linią narysowaną ołówkiem na płycie, jak pokazano na rys. 11, klucz obrócić zgodnie z kierunkiem ruchu wskazówek zegara o szerokość klucza tzn. tak, aby klucz znalazł się po drugiej stronie zaznaczonej linii (rys. 12). Uwaga! Dalsze przekręcenie klucza może spowodować uszkodzenie wyrobu. na płycie ponownie umieścić elementy palników i ruszty. 2.6 REGULACJA KURKÓW Rys. 10 Rys. 11 Rys. 12 UWAGA! Podczas regulacji kurków nie należy całkowicie wykręcać śruby regulacyjnej A. Regulacja kurków polega na ustawieniu płomienia minimalnego palników. kurek bez zabezpieczenia kurek z zabezpieczeniem Rys. 13 Rys. 14 Regulacja kurków: pokrętłem otworzyć przepływ gazu i zapalić regulowany palnik; pokrętło ustawić na pozycji płomień oszczędnościowy, a następnie nie zmieniając tej pozycji pokrętło i pierścień uszczelniający zdjąć z trzpienia kurka (rys. 13) i obserwować płomień palnika; śrubę regulacyjną A (rys. 14) obracać i obserwować płomień palnika; płomień ustawić na taką wysokość, aby nie zgasł przy lekkim przeciągu oraz przy szybkim przestawieniu kurka z płomienia pełnego na oszczędnościowy i odwrotnie; regulację można uznać za prawidłową, gdy jądro płomienia ma kształt stożka koloru zielononiebieskiego o wysokości ok. 2 4mm; jeżeli w instalacji doprowadzającej gaz występują widoczne zmiany ciśnienia gazu (zmiana wielkości płomienia przy pełnym przepływie), płomień oszczędnościowy należy ustawić przy niskim ciśnieniu w instalacji tak, aby palnik nie zgasł podczas jego normalnego użytkowania; po wyregulowaniu kurków, założyć pokrętło i zgasić płomień. 8

10 UŻYTKOWANIE PŁYTY 2.7 PODŁĄCZENIE PŁYTY DO SIECI ELEKTRYCZNEJ Płyta jest wyposażona w przewód zasilający bez wtyczki. Przed podłączeniem płyty do sieci elektrycznej należy sprawdzić, czy: napięcie w sieci odpowiada napięciu podanemu na tabliczce znamionowej urządzenia, sieć elektryczna, do której będzie podłączona płyta ma wystarczającą moc w porównaniu z mocą pobieraną przez płytę. Uwaga! 1. Wtyczkę powinien zainstalować wykwalifikowany instalator, posiadający stosowne uprawnienia. 2. Gniazdo sieciowe, do którego będzie podłączona płyta powinno być łatwo dostępne dla użytkownika. 3. Prosimy zwrócić uwagę, aby przewód zasilający nie dotykał gorących elementów płyty. Płytę należy podłączyć do gniazda sieciowego wyposażonego w prawidłowo podłączony styk ochronny. Podłączenie płyty do gniazda bez styku ochronnego grozi porażeniem prądem elektrycznym, w przypadku uszkodzenia instalacji elektrycznej urządzenia. Jeżeli przewód zasilający jest uszkodzony należy go wymienić u wytwórcy lub za pośrednictwem specjalistycznego zakładu usługowego albo wykwalifikowanej osoby, w celu uniknięcia zagrożenia. 3 UŻYTKOWANIE PŁYTY 3.1 ZASADY EKSPLOATACJI Nie należy zdejmować rusztów i stawiać naczyń bezpośrednio na palnikach. Nie dopuszczać do wykipienia potraw i zalewania palników. Ne otwierać zaworu instalacji gazowej lub zaworu butli bez uprzedniego sprawdzenia, czy wszystkie kurki płyty są zamknięte. Zwrócić uwagę, aby palniki, zapalacze i końcówki termopar zawsze były czyste i suche, co zapewni ich prawidłowe działanie. W przypadku płyt z zabezpieczeniem przeciwwypływowym należy pamiętać, aby po zapaleniu gazu dłużej przytrzymać pokrętło wciśnięte do oporu, celem zadziałania zabezpieczenia. Nie należy przeciążać rusztów. Nie dotykać palników, rusztów i gorących naczyń. Prawidłowe i oszczędne użytkowanie palników uzyskuje się przez: ustawienie odpowiedniej wielkości płomienia, prawidłowy dobór naczyń. Palnik bez zabezpieczenia Palnik z zabezpieczeniem przeciwwypływowym Rys DOBÓR PŁOMIENIA Przepływ gazu w poszczególnych palnikach otwiera się i zamyka pokrętłami kurków gazowych. Przed włączeniem palnika należy upewnić się, czy pokrętło, które zamierzamy uruchomić odpowiada palnikowi, który ma być użytkowany. Przyporządkowanie pokręteł do poszczególnych palników pokazano na rys

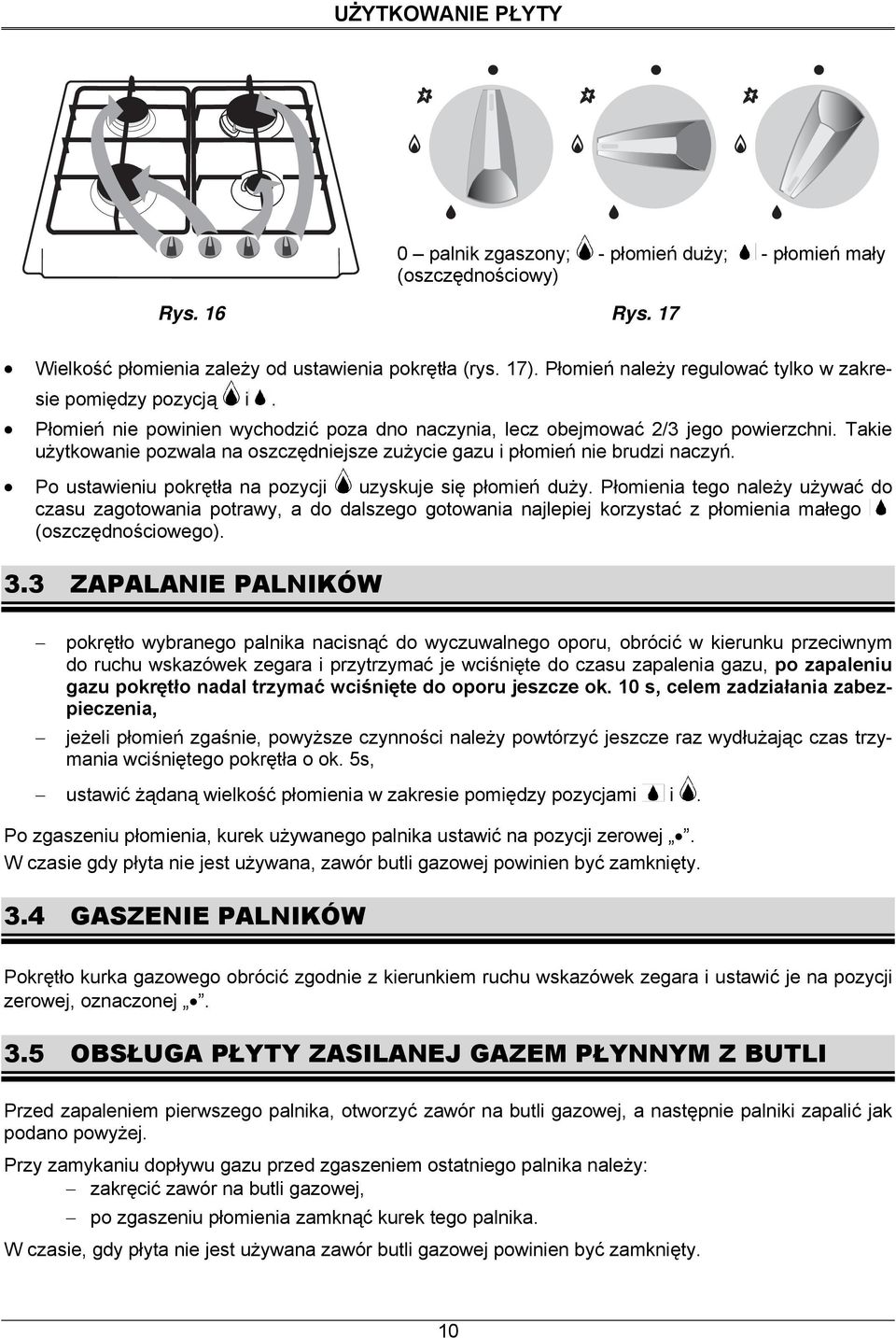

11 UŻYTKOWANIE PŁYTY 0 palnik zgaszony; - płomień duży; - płomień mały (oszczędnościowy) Rys. 16 Rys. 17 Wielkość płomienia zależy od ustawienia pokrętła (rys. 17). Płomień należy regulować tylko w zakresie pomiędzy pozycją i. Płomień nie powinien wychodzić poza dno naczynia, lecz obejmować 2/3 jego powierzchni. Takie użytkowanie pozwala na oszczędniejsze zużycie gazu i płomień nie brudzi naczyń. Po ustawieniu pokrętła na pozycji uzyskuje się płomień duży. Płomienia tego należy używać do czasu zagotowania potrawy, a do dalszego gotowania najlepiej korzystać z płomienia małego (oszczędnościowego). 3.3 ZAPALANIE PALNIKÓW pokrętło wybranego palnika nacisnąć do wyczuwalnego oporu, obrócić w kierunku przeciwnym do ruchu wskazówek zegara i przytrzymać je wciśnięte do czasu zapalenia gazu, po zapaleniu gazu pokrętło nadal trzymać wciśnięte do oporu jeszcze ok. 10 s, celem zadziałania zabezpieczenia, jeżeli płomień zgaśnie, powyższe czynności należy powtórzyć jeszcze raz wydłużając czas trzymania wciśniętego pokrętła o ok. 5s, ustawić żądaną wielkość płomienia w zakresie pomiędzy pozycjami i. Po zgaszeniu płomienia, kurek używanego palnika ustawić na pozycji zerowej. W czasie gdy płyta nie jest używana, zawór butli gazowej powinien być zamknięty. 3.4 GASZENIE PALNIKÓW Pokrętło kurka gazowego obrócić zgodnie z kierunkiem ruchu wskazówek zegara i ustawić je na pozycji zerowej, oznaczonej. 3.5 OBSŁUGA PŁYTY ZASILANEJ GAZEM PŁYNNYM Z BUTLI Przed zapaleniem pierwszego palnika, otworzyć zawór na butli gazowej, a następnie palniki zapalić jak podano powyżej. Przy zamykaniu dopływu gazu przed zgaszeniem ostatniego palnika należy: zakręcić zawór na butli gazowej, po zgaszeniu płomienia zamknąć kurek tego palnika. W czasie, gdy płyta nie jest używana zawór butli gazowej powinien być zamknięty. 10

12 3.6 DOBÓR NACZYŃ UŻYTKOWANIE PŁYTY Naczynia do gotowania na płycie nie powinny być zbyt wysokie, najlepiej gdy ich wysokość odpowiada 2/3 średnicy ich dna. Rys. 18 Zalecane średnice naczyń dla poszczególnych palników: Palnik trójkoronowy TC Palnik duży GR Naczynia zawsze powinny być czyste i suche, ponieważ wtedy dobrze przewodzą i zatrzymują ciepło. W czasie gotowania naczynia powinny być przykryte pokrywkami, co zapobiegnie gromadzeniu się nadmiernej ilości oparów w pomieszczeniu kuchennym. Dla niektórych modeli płyt można zakupić w specjalistycznych sklepach stojak typu WOK (rys. 18), który można używać na palniku trójkoronowym -TC. Ten ruszt umożliwia również używanie naczyń z wklęsłym dnem. Palnik trójkoronowy lepiej rozkłada płomień wokół naczynia o dużej średnicy. Palnik Szybki R Palnik średni SR Palnik Mały AUX cm cm cm cm cm Naczynie dobrze dobrane Naczynie zbyt małe do wielkości palnika Dno wklęsłe Dno wypukłe Rys. 19 Rys. 20 Rys. 21 Nie stawiać bardzo dużych naczyń z przodu płyty, ponieważ płomień palnika może zbyt intensywnie nagrzewać pokrętła. Dużych naczyń nie należy stawiać również w tylnej części płyty, gdyż płomień może nadmiernie nagrzewać ścianę. 11

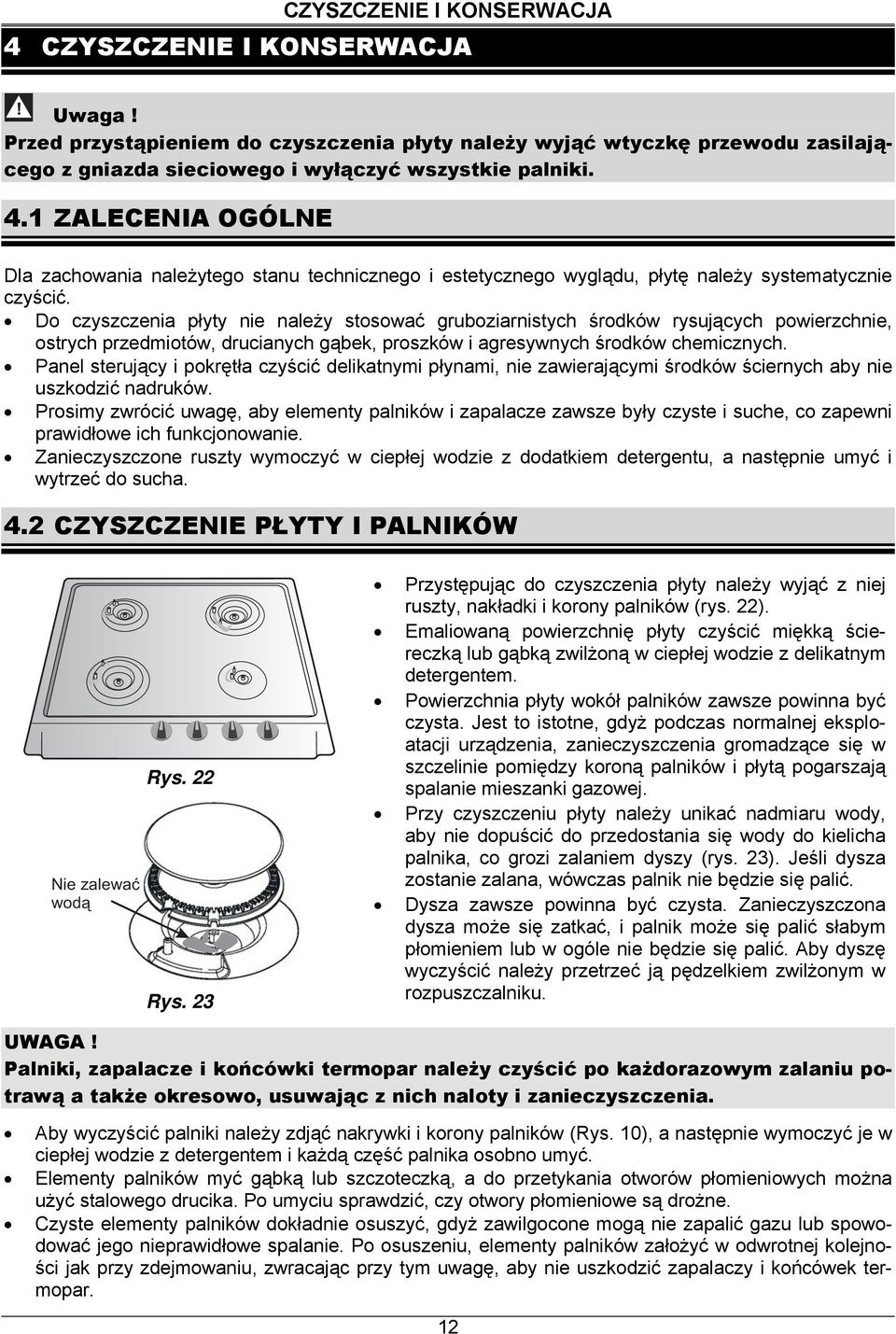

13 CZYSZCZENIE I KONSERWACJA 4 CZYSZCZENIE I KONSERWACJA Uwaga! Przed przystąpieniem do czyszczenia płyty należy wyjąć wtyczkę przewodu zasilającego z gniazda sieciowego i wyłączyć wszystkie palniki. 4.1 ZALECENIA OGÓLNE Dla zachowania należytego stanu technicznego i estetycznego wyglądu, płytę należy systematycznie czyścić. Do czyszczenia płyty nie należy stosować gruboziarnistych środków rysujących powierzchnie, ostrych przedmiotów, drucianych gąbek, proszków i agresywnych środków chemicznych. Panel sterujący i pokrętła czyścić delikatnymi płynami, nie zawierającymi środków ściernych aby nie uszkodzić nadruków. Prosimy zwrócić uwagę, aby elementy palników i zapalacze zawsze były czyste i suche, co zapewni prawidłowe ich funkcjonowanie. Zanieczyszczone ruszty wymoczyć w ciepłej wodzie z dodatkiem detergentu, a następnie umyć i wytrzeć do sucha. 4.2 CZYSZCZENIE PŁYTY I PALNIKÓW Nie zalewaæ wod¹ Rys. 22 Rys. 23 Przystępując do czyszczenia płyty należy wyjąć z niej ruszty, nakładki i korony palników (rys. 22). Emaliowaną powierzchnię płyty czyścić miękką ściereczką lub gąbką zwilżoną w ciepłej wodzie z delikatnym detergentem. Powierzchnia płyty wokół palników zawsze powinna być czysta. Jest to istotne, gdyż podczas normalnej eksploatacji urządzenia, zanieczyszczenia gromadzące się w szczelinie pomiędzy koroną palników i płytą pogarszają spalanie mieszanki gazowej. Przy czyszczeniu płyty należy unikać nadmiaru wody, aby nie dopuścić do przedostania się wody do kielicha palnika, co grozi zalaniem dyszy (rys. 23). Jeśli dysza zostanie zalana, wówczas palnik nie będzie się palić. Dysza zawsze powinna być czysta. Zanieczyszczona dysza może się zatkać, i palnik może się palić słabym płomieniem lub w ogóle nie będzie się palić. Aby dyszę wyczyścić należy przetrzeć ją pędzelkiem zwilżonym w rozpuszczalniku. UWAGA! Palniki, zapalacze i końcówki termopar należy czyścić po każdorazowym zalaniu potrawą a także okresowo, usuwając z nich naloty i zanieczyszczenia. Aby wyczyścić palniki należy zdjąć nakrywki i korony palników (Rys. 10), a następnie wymoczyć je w ciepłej wodzie z detergentem i każdą część palnika osobno umyć. Elementy palników myć gąbką lub szczoteczką, a do przetykania otworów płomieniowych można użyć stalowego drucika. Po umyciu sprawdzić, czy otwory płomieniowe są drożne. Czyste elementy palników dokładnie osuszyć, gdyż zawilgocone mogą nie zapalić gazu lub spowodować jego nieprawidłowe spalanie. Po osuszeniu, elementy palników założyć w odwrotnej kolejności jak przy zdejmowaniu, zwracając przy tym uwagę, aby nie uszkodzić zapalaczy i końcówek termopar. 12

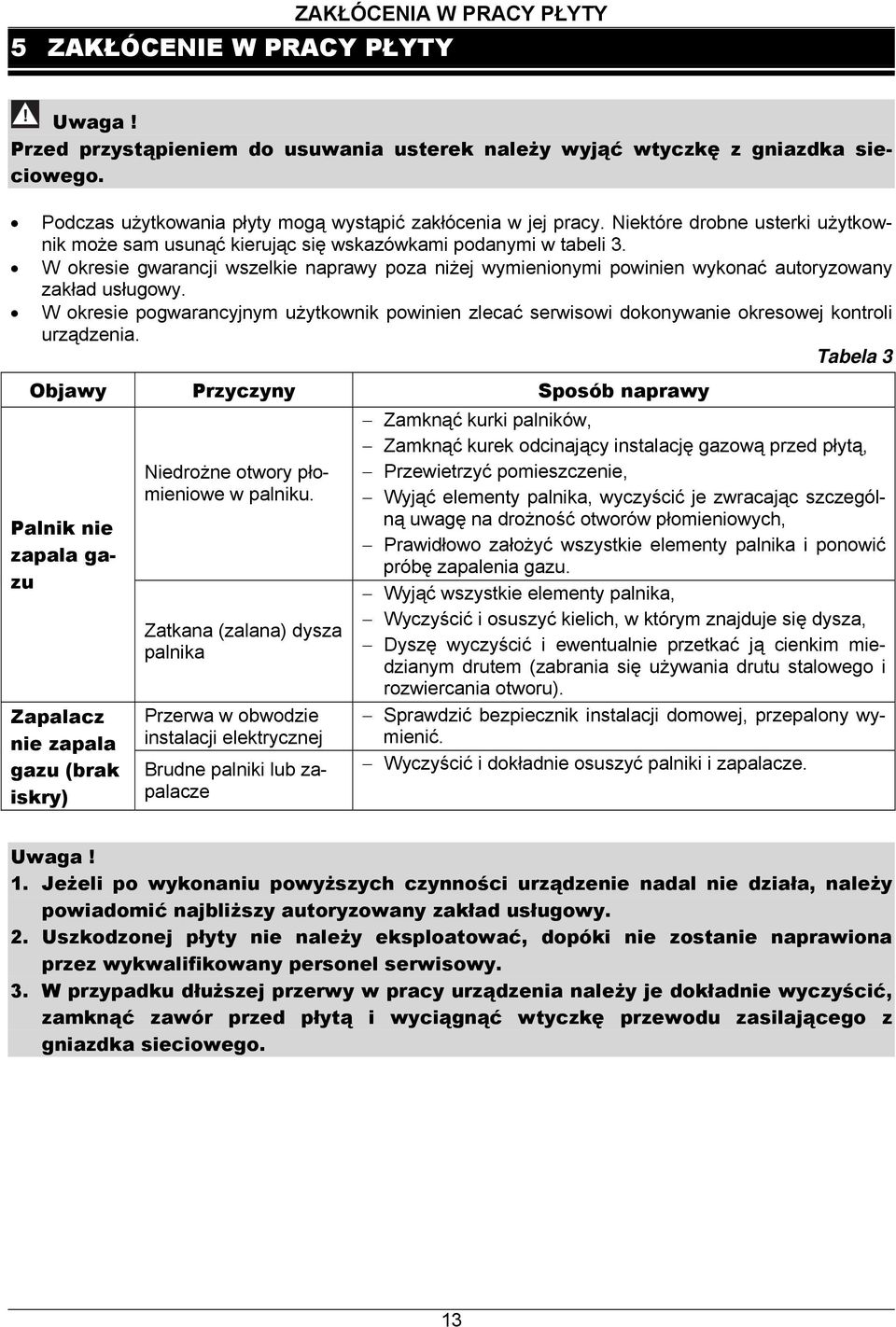

14 ZAKŁÓCENIA W PRACY PŁYTY 5 ZAKŁÓCENIE W PRACY PŁYTY Uwaga! Przed przystąpieniem do usuwania usterek należy wyjąć wtyczkę z gniazdka sieciowego. Podczas użytkowania płyty mogą wystąpić zakłócenia w jej pracy. Niektóre drobne usterki użytkownik może sam usunąć kierując się wskazówkami podanymi w tabeli 3. W okresie gwarancji wszelkie naprawy poza niżej wymienionymi powinien wykonać autoryzowany zakład usługowy. W okresie pogwarancyjnym użytkownik powinien zlecać serwisowi dokonywanie okresowej kontroli urządzenia. Tabela 3 Objawy Przyczyny Sposób naprawy Palnik nie zapala gazu Zapalacz nie zapala gazu (brak iskry) Niedrożne otwory płomieniowe w palniku. Zatkana (zalana) dysza palnika Przerwa w obwodzie instalacji elektrycznej Brudne palniki lub zapalacze Zamknąć kurki palników, Zamknąć kurek odcinający instalację gazową przed płytą, Przewietrzyć pomieszczenie, Wyjąć elementy palnika, wyczyścić je zwracając szczególną uwagę na drożność otworów płomieniowych, Prawidłowo założyć wszystkie elementy palnika i ponowić próbę zapalenia gazu. Wyjąć wszystkie elementy palnika, Wyczyścić i osuszyć kielich, w którym znajduje się dysza, Dyszę wyczyścić i ewentualnie przetkać ją cienkim miedzianym drutem (zabrania się używania drutu stalowego i rozwiercania otworu). Sprawdzić bezpiecznik instalacji domowej, przepalony wymienić. Wyczyścić i dokładnie osuszyć palniki i zapalacze. Uwaga! 1. Jeżeli po wykonaniu powyższych czynności urządzenie nadal nie działa, należy powiadomić najbliższy autoryzowany zakład usługowy. 2. Uszkodzonej płyty nie należy eksploatować, dopóki nie zostanie naprawiona przez wykwalifikowany personel serwisowy. 3. W przypadku dłuższej przerwy w pracy urządzenia należy je dokładnie wyczyścić, zamknąć zawór przed płytą i wyciągnąć wtyczkę przewodu zasilającego z gniazdka sieciowego. 13

15 14

16 DBAJMY O ŒRODOWISKO To urz¹dzenie jest oznaczone zgodnie z Dyrektyw¹ Europejsk¹ 2002/96/EC symbolem przekreœlonego kontenera na odpady. Takie oznakowanie informuje, e sprzêt ten, po okresie jego u ytkowania nie mo e byæ umieszczany ³¹cznie z innymi odpadami pochodz¹cymi z gospodarstwa domowego. U ytkownik jest zobowi¹zany do oddania go odpowiednim jednostkom prowadz¹cym zbiórkê zu ytego sprzêtu elektrycznego i elektronicznego. W³aœciwe postêpowanie ze zu ytym sprzêtem elektrycznym i elektronicznym przyczynia siê do unikniêcia szkodliwych dla zdrowia ludzi i œrodowiska naturalnego konsekwencji, wynikaj¹cych z niew³aœciwego sk³adowania i przetwarzania takiego sprzêtu. FAGOR MASTERCOOK A F A G O R G R O U P C O M P A N Y C600395I9 FagorMastercook S.A. ul. migrodzka 143, WROC AW kontakt@fagormastercook.pl infolinia
