Przedmiar. Rozbudowa sieci wodociągowej wraz z hydrantami na terenie ZUOK przy ul. Podmiejskiej w Zawierciu

Transkrypt

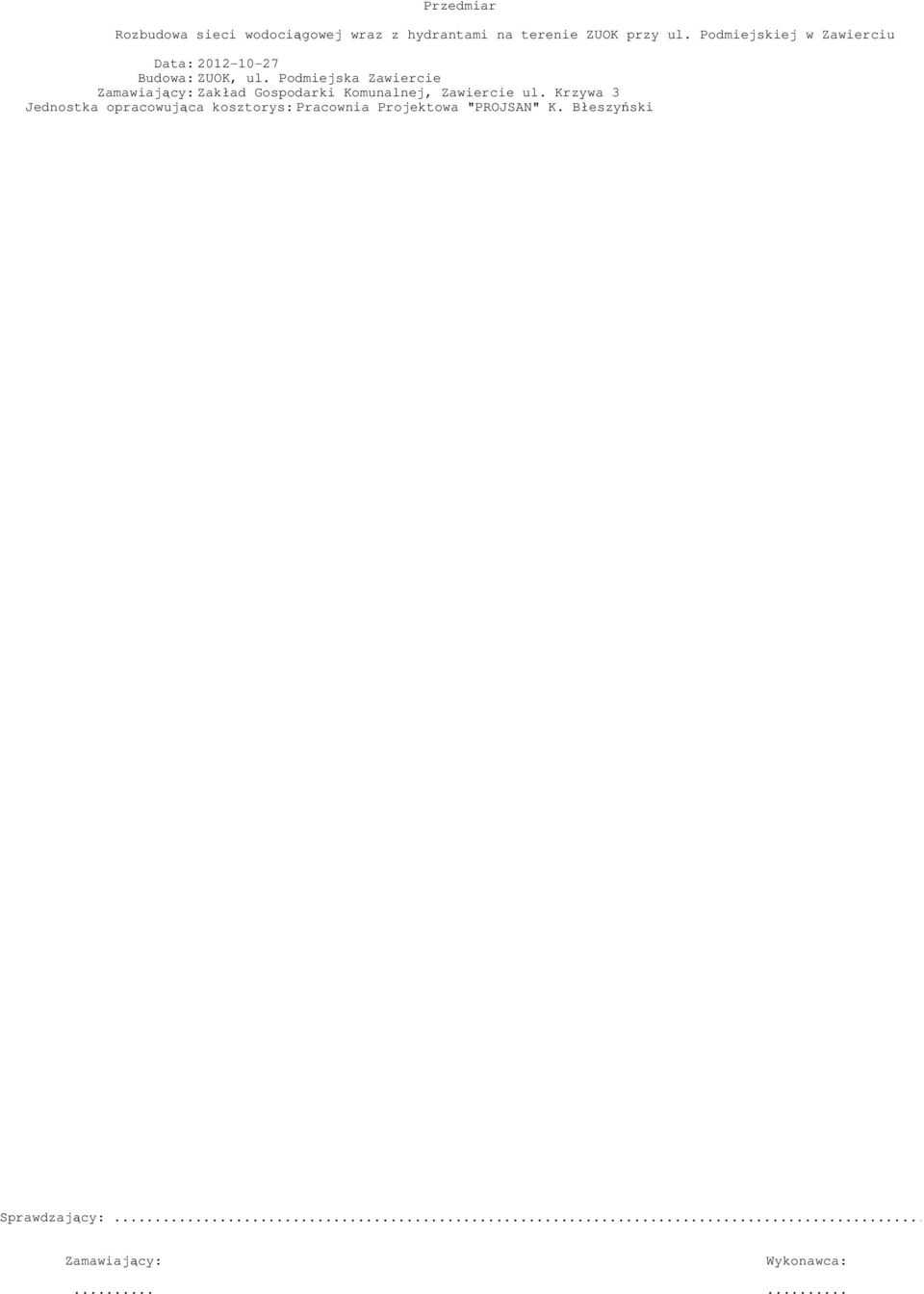

1 Przedmiar Data: Budowa:ZUOK, ul. Podmiejska Zawiercie Zamawiający:Zakład Gospodarki Komunalnej, Zawiercie ul. Krzywa 3 Jednostka opracowująca kosztorys:pracownia Projektowa "PROJSAN" K. Błeszyński Sprawdzający:... Zamawiający: Wykonawca:......

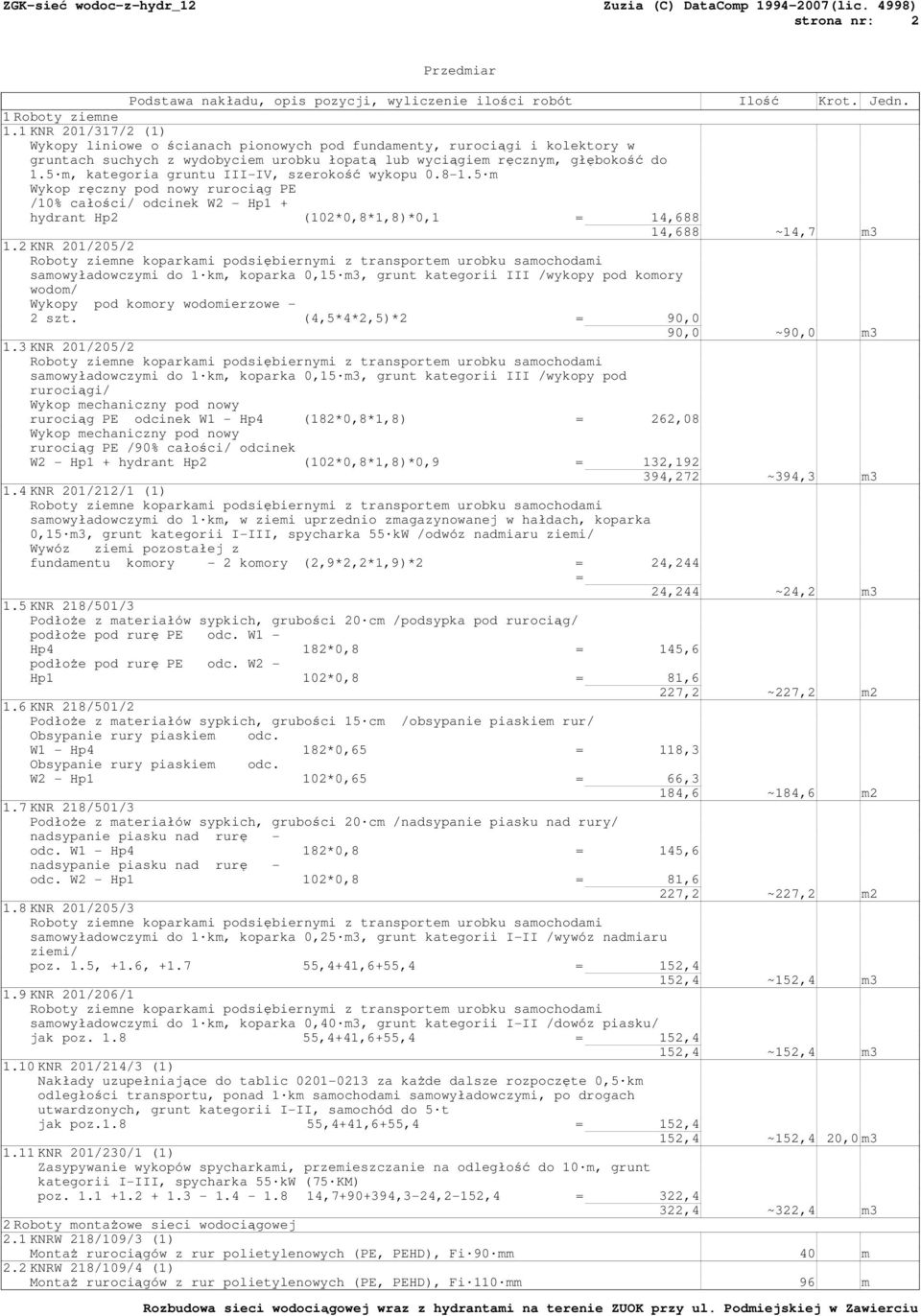

2 strona nr: 2 Przedmiar 1Roboty ziemne 1.1KNR 201/317/2 (1) Wykopy liniowe o ścianach pionowych pod fundamenty, rurociągi i kolektory w gruntach suchych z wydobyciem urobku łopatą lub wyciągiem ręcznym, głębokość do 1.5 m, kategoria gruntu III-IV, szerokość wykopu m Wykop ręczny pod nowy rurociąg PE /10% całości/ odcinek W2 - Hp1 + hydrant Hp2 (102*0,8*1,8)*0,1 = 14,688 14,688 ~14,7 m3 1.2KNR 201/205/2 samowyładowczymi do 1 km, koparka 0,15 m3, grunt kategorii III /wykopy pod komory wodom/ Wykopy pod komory wodomierzowe - 2 szt. (4,5*4*2,5)*2 = 90,0 90,0 ~90,0 m3 1.3KNR 201/205/2 samowyładowczymi do 1 km, koparka 0,15 m3, grunt kategorii III /wykopy pod rurociągi/ Wykop mechaniczny pod nowy rurociąg PE odcinek W1 - Hp4 (182*0,8*1,8) = 262,08 Wykop mechaniczny pod nowy rurociąg PE /90% całości/ odcinek W2 - Hp1 + hydrant Hp2 (102*0,8*1,8)*0,9 = 132, ,272 ~394,3 m3 1.4KNR 201/212/1 (1) samowyładowczymi do 1 km, w ziemi uprzednio zmagazynowanej w hałdach, koparka 0,15 m3, grunt kategorii I-III, spycharka 55 kw /odwóz nadmiaru ziemi/ Wywóz ziemi pozostałej z fundamentu komory - 2 komory (2,9*2,2*1,9)*2 = 24,244 = 24,244 ~24,2 m3 1.5KNR 218/501/3 PodłoŜe z materiałów sypkich, grubości 20 cm /podsypka pod rurociąg/ podłoŝe pod rurę PE odc. W1 - Hp4 182*0,8 = 145,6 podłoŝe pod rurę PE odc. W2 - Hp1 102*0,8 = 81,6 227,2 ~227,2 m2 1.6KNR 218/501/2 PodłoŜe z materiałów sypkich, grubości 15 cm /obsypanie piaskiem rur/ Obsypanie rury piaskiem odc. W1 - Hp4 182*0,65 = 118,3 Obsypanie rury piaskiem odc. W2 - Hp1 102*0,65 = 66,3 184,6 ~184,6 m2 1.7KNR 218/501/3 PodłoŜe z materiałów sypkich, grubości 20 cm /nadsypanie piasku nad rury/ nadsypanie piasku nad rurę - odc. W1 - Hp4 182*0,8 = 145,6 nadsypanie piasku nad rurę - odc. W2 - Hp1 102*0,8 = 81,6 227,2 ~227,2 m2 1.8KNR 201/205/3 samowyładowczymi do 1 km, koparka 0,25 m3, grunt kategorii I-II /wywóz nadmiaru ziemi/ poz. 1.5, +1.6, ,4+41,6+55,4 = 152,4 152,4 ~152,4 m3 1.9KNR 201/206/1 samowyładowczymi do 1 km, koparka 0,40 m3, grunt kategorii I-II /dowóz piasku/ jak poz ,4+41,6+55,4 = 152,4 152,4 ~152,4 m3 1.10KNR 201/214/3 (1) Nakłady uzupełniające do tablic za kaŝde dalsze rozpoczęte 0,5 km odległości transportu, ponad 1 km samochodami samowyładowczymi, po drogach utwardzonych, grunt kategorii I-II, samochód do 5 t jak poz ,4+41,6+55,4 = 152,4 152,4 ~152,4 20,0 m3 1.11KNR 201/230/1 (1) Zasypywanie wykopów spycharkami, przemieszczanie na odległość do 10 m, grunt kategorii I-III, spycharka 55 kw (75 KM) poz , ,3-24,2-152,4 = 322,4 322,4 ~322,4 m3 2Roboty montaŝowe sieci wodociągowej 2.1KNRW 218/109/3 (1) MontaŜ rurociągów z rur polietylenowych (PE, PEHD), Fi 90 mm 40 m 2.2KNRW 218/109/4 (1) MontaŜ rurociągów z rur polietylenowych (PE, PEHD), Fi 110 mm 96 m

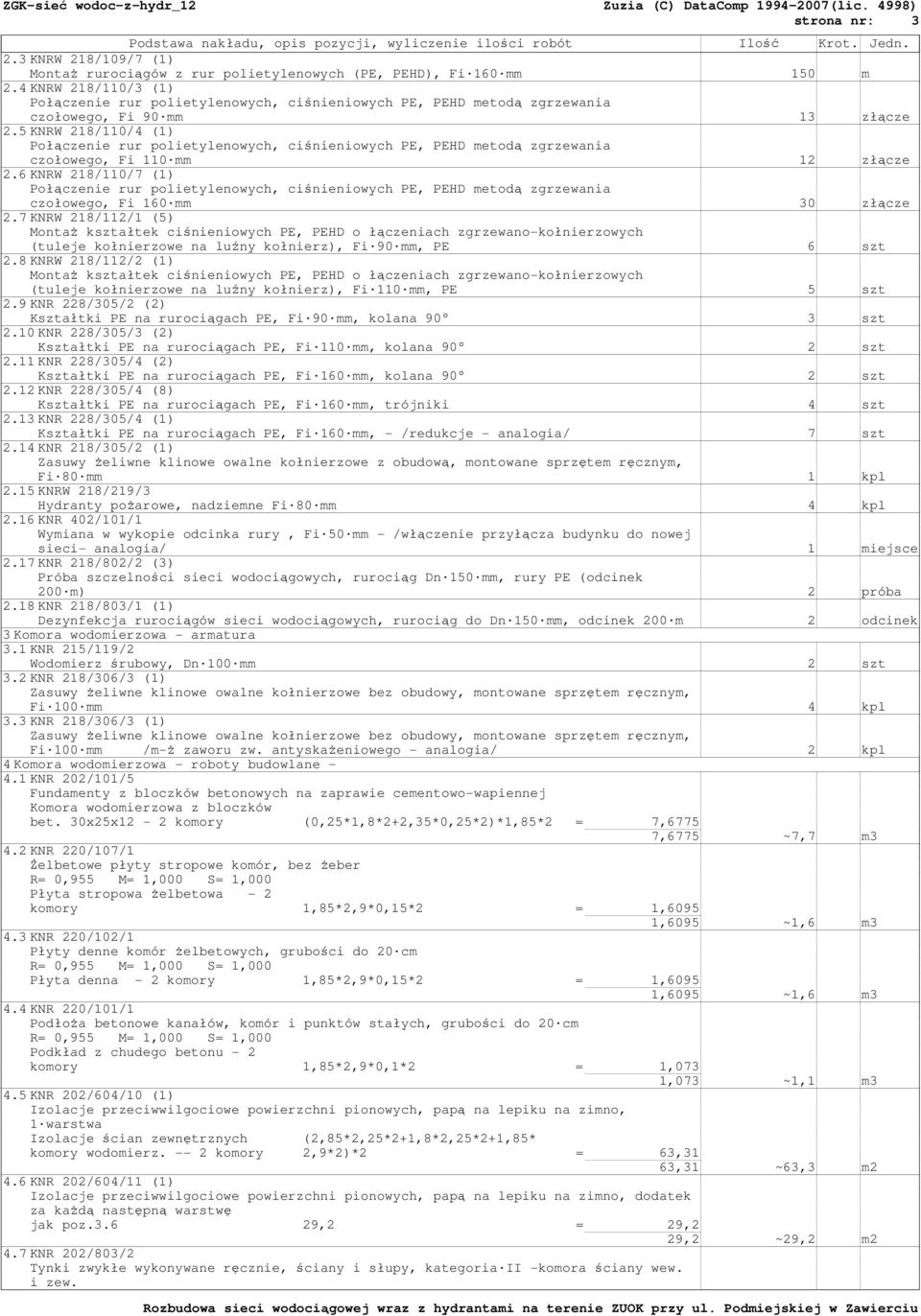

3 strona nr: 3 2.3KNRW 218/109/7 (1) MontaŜ rurociągów z rur polietylenowych (PE, PEHD), Fi 160 mm 150 m 2.4KNRW 218/110/3 (1) czołowego, Fi 90 mm 13 złącze 2.5KNRW 218/110/4 (1) czołowego, Fi 110 mm 12 złącze 2.6KNRW 218/110/7 (1) czołowego, Fi 160 mm 30 złącze 2.7KNRW 218/112/1 (5) MontaŜ kształtek ciśnieniowych PE, PEHD o łączeniach zgrzewano-kołnierzowych (tuleje kołnierzowe na luźny kołnierz), Fi 90 mm, PE 6 szt 2.8KNRW 218/112/2 (1) MontaŜ kształtek ciśnieniowych PE, PEHD o łączeniach zgrzewano-kołnierzowych (tuleje kołnierzowe na luźny kołnierz), Fi 110 mm, PE 5 szt 2.9KNR 228/305/2 (2) Kształtki PE na rurociągach PE, Fi 90 mm, kolana 90 3 szt 2.10KNR 228/305/3 (2) Kształtki PE na rurociągach PE, Fi 110 mm, kolana 90 2 szt 2.11KNR 228/305/4 (2) Kształtki PE na rurociągach PE, Fi 160 mm, kolana 90 2 szt 2.12KNR 228/305/4 (8) Kształtki PE na rurociągach PE, Fi 160 mm, trójniki 4 szt 2.13KNR 228/305/4 (1) Kształtki PE na rurociągach PE, Fi 160 mm, - /redukcje - analogia/ 7 szt 2.14KNR 218/305/2 (1) Zasuwy Ŝeliwne klinowe owalne kołnierzowe z obudową, montowane sprzętem ręcznym, Fi 80 mm 1 kpl 2.15KNRW 218/219/3 Hydranty poŝarowe, nadziemne Fi 80 mm 4 kpl 2.16KNR 402/101/1 Wymiana w wykopie odcinka rury, Fi 50 mm - /włączenie przyłącza budynku do nowej sieci- analogia/ 1 miejsce 2.17KNR 218/802/2 (3) Próba szczelności sieci wodociągowych, rurociąg Dn 150 mm, rury PE (odcinek 200 m) 2 próba 2.18KNR 218/803/1 (1) Dezynfekcja rurociągów sieci wodociągowych, rurociąg do Dn 150 mm, odcinek 200 m 2 odcinek 3Komora wodomierzowa - armatura 3.1KNR 215/119/2 Wodomierz śrubowy, Dn 100 mm 2 szt 3.2KNR 218/306/3 (1) Fi 100 mm 4 kpl 3.3KNR 218/306/3 (1) Fi 100 mm /m-ŝ zaworu zw. antyskaŝeniowego - analogia/ 2 kpl 4Komora wodomierzowa - roboty budowlane - 4.1KNR 202/101/5 Fundamenty z bloczków betonowych na zaprawie cementowo-wapiennej Komora wodomierzowa z bloczków bet. 30x25x12-2 komory (0,25*1,8*2+2,35*0,25*2)*1,85*2 = 7,6775 7,6775 ~7,7 m3 4.2KNR 220/107/1 śelbetowe płyty stropowe komór, bez Ŝeber Płyta stropowa Ŝelbetowa - 2 komory 1,85*2,9*0,15*2 = 1,6095 1,6095 ~1,6 m3 4.3KNR 220/102/1 Płyty denne komór Ŝelbetowych, grubości do 20 cm Płyta denna - 2 komory 1,85*2,9*0,15*2 = 1,6095 1,6095 ~1,6 m3 4.4KNR 220/101/1 PodłoŜa betonowe kanałów, komór i punktów stałych, grubości do 20 cm Podkład z chudego betonu - 2 komory 1,85*2,9*0,1*2 = 1,073 1,073 ~1,1 m3 4.5KNR 202/604/10 (1) Izolacje przeciwwilgociowe powierzchni pionowych, papą na lepiku na zimno, 1 warstwa Izolacje ścian zewnętrznych komory wodomierz komory (2,85*2,25*2+1,8*2,25*2+1,85* 2,9*2)*2 = 63,31 63,31 ~63,3 m2 4.6KNR 202/604/11 (1) Izolacje przeciwwilgociowe powierzchni pionowych, papą na lepiku na zimno, dodatek za kaŝdą następną warstwę jak poz ,2 = 29,2 29,2 ~29,2 m2 4.7KNR 202/803/2 Tynki zwykłe wykonywane ręcznie, ściany i słupy, kategoria II -komora ściany wew. i zew.

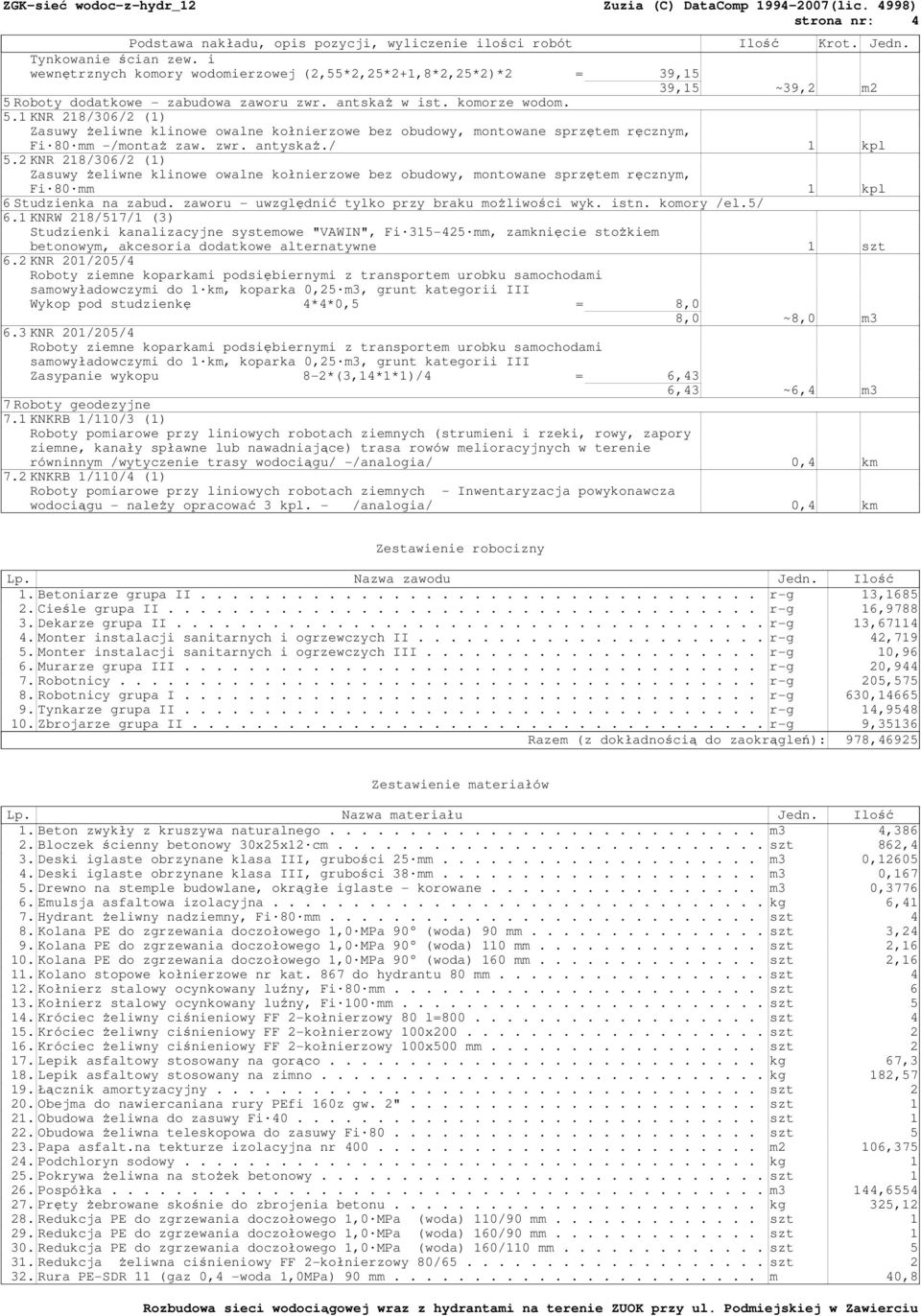

4 strona nr: 4 Tynkowanie ścian zew. i wewnętrznych komory wodomierzowej (2,55*2,25*2+1,8*2,25*2)*2 = 39,15 39,15 ~39,2 m2 5Roboty dodatkowe - zabudowa zaworu zwr. antskaŝ w ist. komorze wodom. 5.1KNR 218/306/2 (1) Fi 80 mm -/montaŝ zaw. zwr. antyskaŝ./ 1 kpl 5.2KNR 218/306/2 (1) Fi 80 mm 1 kpl 6Studzienka na zabud. zaworu - uwzględnić tylko przy braku moŝliwości wyk. istn. komory /el.5/ 6.1KNRW 218/517/1 (3) Studzienki kanalizacyjne systemowe "VAWIN", Fi mm, zamknięcie stoŝkiem betonowym, akcesoria dodatkowe alternatywne 1 szt 6.2KNR 201/205/4 samowyładowczymi do 1 km, koparka 0,25 m3, grunt kategorii III Wykop pod studzienkę 4*4*0,5 = 8,0 8,0 ~8,0 m3 6.3KNR 201/205/4 samowyładowczymi do 1 km, koparka 0,25 m3, grunt kategorii III Zasypanie wykopu 8-2*(3,14*1*1)/4 = 6,43 6,43 ~6,4 m3 7Roboty geodezyjne 7.1KNKRB 1/110/3 (1) Roboty pomiarowe przy liniowych robotach ziemnych (strumieni i rzeki, rowy, zapory ziemne, kanały spławne lub nawadniające) trasa rowów melioracyjnych w terenie równinnym /wytyczenie trasy wodociągu/ -/analogia/ 0,4 km 7.2KNKRB 1/110/4 (1) Roboty pomiarowe przy liniowych robotach ziemnych - Inwentaryzacja powykonawcza wodociągu - naleŝy opracować 3 kpl. - /analogia/ 0,4 km Zestawienie robocizny Lp. Nazwa zawodu Jedn. Ilość 1.Betoniarze grupa II r-g 13, Cieśle grupa II r-g 16, Dekarze grupa II r-g 13, Monter instalacji sanitarnych i ogrzewczych II r-g 42,719 5.Monter instalacji sanitarnych i ogrzewczych III r-g 10,96 6.Murarze grupa III r-g 20,944 7.Robotnicy r-g 205,575 8.Robotnicy grupa I r-g 630, Tynkarze grupa II r-g 14, Zbrojarze grupa II r-g 9,35136 Razem (z dokładnością do zaokrągleń): 978,46925 Zestawienie materiałów Lp. Nazwa materiału Jedn. Ilość 1.Beton zwykły z kruszywa naturalnego m3 4,386 2.Bloczek ścienny betonowy 30x25x12 cm szt 862,4 3.Deski iglaste obrzynane klasa III, grubości 25 mm m3 0, Deski iglaste obrzynane klasa III, grubości 38 mm m3 0,167 5.Drewno na stemple budowlane, okrągłe iglaste - korowane m3 0, Emulsja asfaltowa izolacyjna kg 6,41 7.Hydrant Ŝeliwny nadziemny, Fi 80 mm szt 4 8.Kolana PE do zgrzewania doczołowego 1,0 MPa 90 (woda) 90 mm szt 3,24 9.Kolana PE do zgrzewania doczołowego 1,0 MPa 90 (woda) 110 mm szt 2,16 10.Kolana PE do zgrzewania doczołowego 1,0 MPa 90 (woda) 160 mm szt 2,16 11.Kolano stopowe kołnierzowe nr kat. 867 do hydrantu 80 mm szt 4 12.Kołnierz stalowy ocynkowany luźny, Fi 80 mm szt 6 13.Kołnierz stalowy ocynkowany luźny, Fi 100 mm szt 5 14.Króciec Ŝeliwny ciśnieniowy FF 2-kołnierzowy 80 l= szt 4 15.Króciec Ŝeliwny ciśnieniowy FF 2-kołnierzowy 100x szt 2 16.Króciec Ŝeliwny ciśnieniowy FF 2-kołnierzowy 100x500 mm szt 2 17.Lepik asfaltowy stosowany na gorąco kg 67,3 18.Lepik asfaltowy stosowany na zimno kg 182,57 19.Łącznik amortyzacyjny szt 2 20.Obejma do nawiercaniana rury PEfi 160z gw. 2" szt 1 21.Obudowa Ŝeliwna do zasuwy Fi szt 1 22.Obudowa Ŝeliwna teleskopowa do zasuwy Fi szt 5 23.Papa asfalt.na tekturze izolacyjna nr m2 106, Podchloryn sodowy kg 1 25.Pokrywa Ŝeliwna na stoŝek betonowy szt 1 26.Pospółka m3 144, Pręty Ŝebrowane skośnie do zbrojenia betonu kg 325,12 28.Redukcja PE do zgrzewania doczołowego 1,0 MPa (woda) 110/90 mm szt 1 29.Redukcja PE do zgrzewania doczołowego 1,0 MPa (woda) 160/90 mm szt 1 30.Redukcja PE do zgrzewania doczołowego 1,0 MPa (woda) 160/110 mm szt 5 31.Redukcja Ŝeliwna ciśnieniowy FF 2-kołnierzowy 80/ szt 2 32.Rura PE-SDR 11 (gaz 0,4 -woda 1,0MPa) 90 mm m 40,8

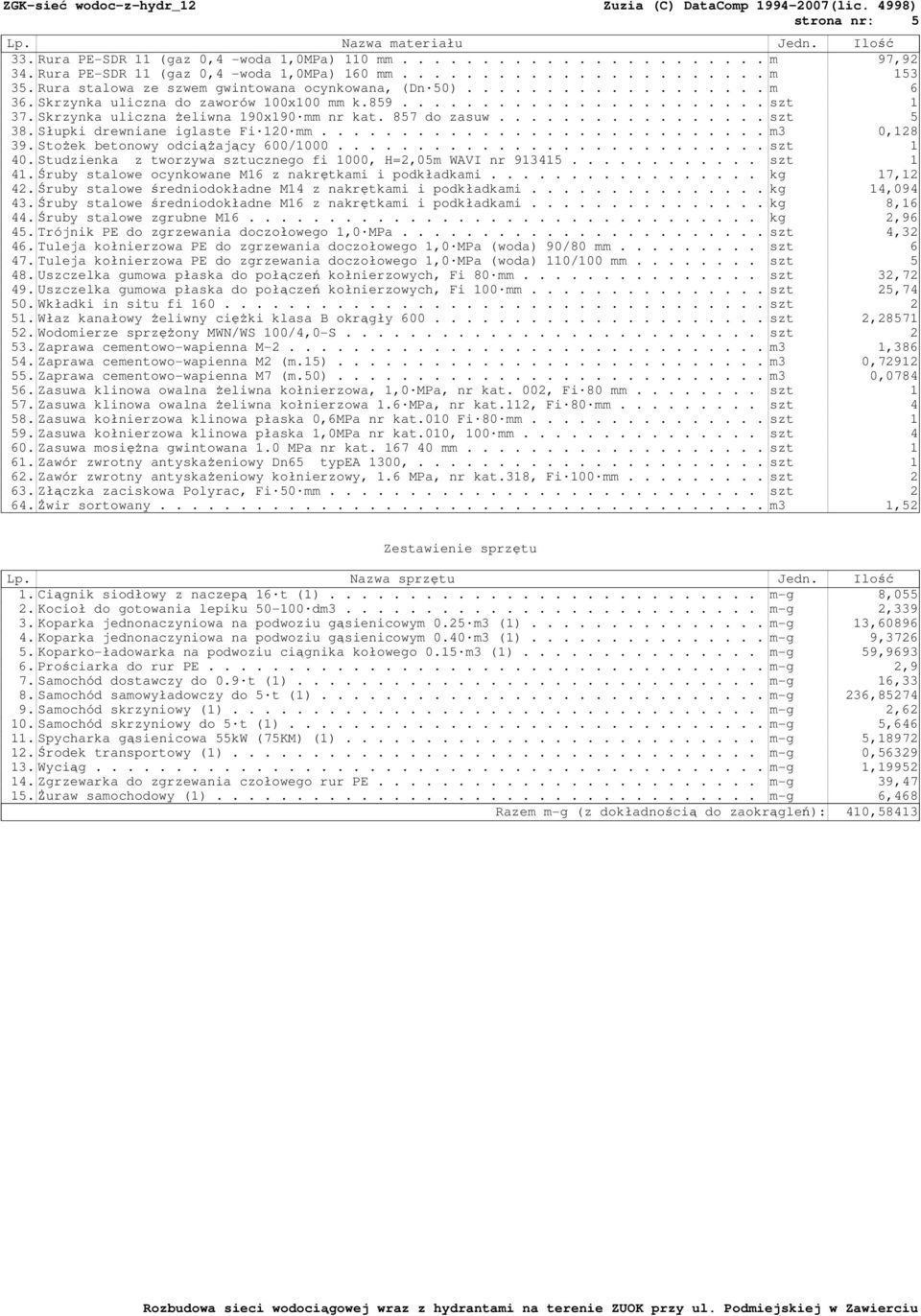

5 strona nr: 5 Lp. Nazwa materiału Jedn. Ilość 33.Rura PE-SDR 11 (gaz 0,4 -woda 1,0MPa) 110 mm m 97,92 34.Rura PE-SDR 11 (gaz 0,4 -woda 1,0MPa) 160 mm m Rura stalowa ze szwem gwintowana ocynkowana, (Dn 50) m 6 36.Skrzynka uliczna do zaworów 100x100 mm k szt 1 37.Skrzynka uliczna Ŝeliwna 190x190 mm nr kat. 857 do zasuw szt 5 38.Słupki drewniane iglaste Fi 120 mm m3 0, StoŜek betonowy odciąŝający 600/ szt 1 40.Studzienka z tworzywa sztucznego fi 1000, H=2,05m WAVI nr szt 1 41.Śruby stalowe ocynkowane M16 z nakrętkami i podkładkami kg 17,12 42.Śruby stalowe średniodokładne M14 z nakrętkami i podkładkami kg 14, Śruby stalowe średniodokładne M16 z nakrętkami i podkładkami kg 8,16 44.Śruby stalowe zgrubne M kg 2,96 45.Trójnik PE do zgrzewania doczołowego 1,0 MPa szt 4,32 46.Tuleja kołnierzowa PE do zgrzewania doczołowego 1,0 MPa (woda) 90/80 mm szt 6 47.Tuleja kołnierzowa PE do zgrzewania doczołowego 1,0 MPa (woda) 110/100 mm szt 5 48.Uszczelka gumowa płaska do połączeń kołnierzowych, Fi 80 mm szt 32,72 49.Uszczelka gumowa płaska do połączeń kołnierzowych, Fi 100 mm szt 25,74 50.Wkładki in situ fi szt 2 51.Właz kanałowy Ŝeliwny cięŝki klasa B okrągły szt 2, Wodomierze sprzęŝony MWN/WS 100/4,0-S szt 2 53.Zaprawa cementowo-wapienna M m3 1, Zaprawa cementowo-wapienna M2 (m.15) m3 0, Zaprawa cementowo-wapienna M7 (m.50) m3 0, Zasuwa klinowa owalna Ŝeliwna kołnierzowa, 1,0 MPa, nr kat. 002, Fi 80 mm szt 1 57.Zasuwa klinowa owalna Ŝeliwna kołnierzowa 1.6 MPa, nr kat.112, Fi 80 mm szt 4 58.Zasuwa kołnierzowa klinowa płaska 0,6MPa nr kat.010 Fi 80 mm szt 1 59.Zasuwa kołnierzowa klinowa płaska 1,0MPa nr kat.010, 100 mm szt 4 60.Zasuwa mosięŝna gwintowana 1.0 MPa nr kat mm szt 1 61.Zawór zwrotny antyskaŝeniowy Dn65 typea 1300, szt 1 62.Zawór zwrotny antyskaŝeniowy kołnierzowy, 1.6 MPa, nr kat.318, Fi 100 mm szt 2 63.Złączka zaciskowa Polyrac, Fi 50 mm szt 2 64.świr sortowany m3 1,52 Zestawienie sprzętu Lp. Nazwa sprzętu Jedn. Ilość 1.Ciągnik siodłowy z naczepą 16 t (1) m-g 8,055 2.Kocioł do gotowania lepiku dm m-g 2,339 3.Koparka jednonaczyniowa na podwoziu gąsienicowym 0.25 m3 (1) m-g 13, Koparka jednonaczyniowa na podwoziu gąsienicowym 0.40 m3 (1) m-g 9, Koparko-ładowarka na podwoziu ciągnika kołowego 0.15 m3 (1) m-g 59, Prościarka do rur PE m-g 2,9 7.Samochód dostawczy do 0.9 t (1) m-g 16,33 8.Samochód samowyładowczy do 5 t (1) m-g 236, Samochód skrzyniowy (1) m-g 2,62 10.Samochód skrzyniowy do 5 t (1) m-g 5, Spycharka gąsienicowa 55kW (75KM) (1) m-g 5, Środek transportowy (1) m-g 0, Wyciąg m-g 1, Zgrzewarka do zgrzewania czołowego rur PE m-g 39,47 15.śuraw samochodowy (1) m-g 6,468 Razem m-g (z dokładnością do zaokrągleń): 410,58413
