Przedmiar. Kosztorys opracowali: mgr inŝ. Anna Smyrdek,...

Transkrypt

1 Przedmiar PRZEBUDOWA - WYMIANA SIECI WODOCIĄGOWEJ WRAZ Z PRZYŁACZAMI W SOŁECTWIE KRYRY, UL WYZWOLENIA I UL POCZTOWA OD STACJI REDUKCYJNEJ DO PRZEJŚCIA PRZEZ UL WYZWOLENIA PRZY WĘŹLE W9 Data: Obiekt: WODOCIĄG Dz 225, Dz 110 PE WRAZ Z PRZYŁACZAMI Zamawiający: Przedsiębiorstwo Gospodarki Komunalnej Sp z oo w Suszcu ul Ogrodowa 2 Jednostka opracowująca kosztorys: AKTYN Sp z oo Bielsko - Biała ul Poniatowskiego 6 Kosztorys opracowali: mgr inŝ Anna Smyrdek,

2 strona nr: 2 Przedmiar 1 Wodociag główny Dz 225 mm 2 Roboty ziemne - wodociąg główny Dz 225mm + wymiana wodociągu przy stacji redukcyjnej 1 KNR 201/120/3 Roboty pomiarowe przy liniowych robotach ziemnych, trasa rowów melioracyjnych w terenie równinnym 0,214 km 2 KNR 221/217/4 Zdjęcie warstwy ziemi urodzajnej, mechaniczne spycharką, grunt zadarniony (141,00)*1,1*0,2 = 31,02 31,02 ~31,020 m3 3 KNR 201/217/6 Wykopy oraz przekopy wykonywane koparkami podsiębiernymi na odkład, koparka 0,40 m3, grunt kategorii III (141)*1,1*(1,7-0,20) = 232,65 232,65 ~232,650 m3 4 KNR 201/322/7 Umocnienie pionowych ścian wykopów liniowych palami szalunkowymi (wypraskami) w gruntach suchych z rozbiórką, umocnienia aŝurowe, głębokość do 30 m, kategoria gruntu III-V 141*1*2 = 282,0 282,0 ~282,000 m2 5 KNR 201/230/1 (1) Zasypywanie wykopów spycharkami, przemieszczanie na odległość do 10 m, grunt kategorii I-III, spycharka 55 kw (75 KM) 141*1,1*1,5-141*1,1*0,6 = 139,59 139,59 ~139,590 m3 6 KNR 201/236/2 Zagęszczanie nasypów, ubijakami mechanicznymi, grunt spoisty kategorii III-IV 139,590 m3 7 KNR 201/416/1 (1) Rozplantowanie spycharkami ziemi wydobytej z wykopów liniowych, do 1 m3 ziemi leŝącej wzdłuŝ krawędzi na długości 1 m wykopu, kategoria gruntu I-IV 141*1,1*0,6 = 93,06 93,06 ~93,060 m3 8 KNR 221/218/3 Rozścielenie ziemi urodzajnej, teren płaski spycharkami 31,02 m2 9 KNNR 11/501/5 (1) PodłoŜa i obsypki z kruszyw naturalnych dowiezionych, piasek Podsypka piaskowa pod rury o gr 20 cm 1,1*0,2*141 = 31,02 31,02 ~31,020 m3 10 KNNR 11/501/5 (1) PodłoŜa i obsypki z kruszyw naturalnych dowiezionych, piasek obsypka rur 1,1*0,4*141 = 62,04 62,04 ~62,040 m3 3 Roboty montaŝowe - wodociąg główny Dz 225mm + wymiana wodociągu przy stacji redukcyjnej 11 KNNR 4/1009/10 (1) MontaŜ rurociągów z rur polietylenowych (PE, PEHD), Fi 225 mm 214 m 12 KNR 219/219/1 Oznakowanie trasy gazociągu ułoŝonego w ziemi taśmą z tworzywa sztucznego 214 m 13 KNNR 4/1207/2 (1) Przewierty maszyną do wierceń poziomych WP 30/60, do 20 m, rurami Dn mm, grunt kategorii III-IV = 73,0 73,0 ~73,000 m 14 KNNR 4/1209/2 Przeciąganie rurociągów prowadzonych w rurach ochronnych, Dn mm 73 = 73,0 73,0 ~73,000 m 15 KNNR 4/1209/2 Rury ochronne (osłonowe) fi 355x8 19,50 = 19,5 19,5 ~19,500 m 16 KNRW 218/110/10 (1) Połączenie rur polietylenowych, ciśnieniowych PE, PEHD metodą zgrzewania czołowego, Fi 225 mm 8 = 8,0 8,0 ~8,000 złącze 17 KNRW 709/2804/2 Trójnik redukcyjny PE 100 Dz 225/110 3 szt

3 strona nr: 3 18 KNRW 709/2804/2 Trójnik redukcyjny PE 100 Dz 225/90 1 szt 19 KNR 709/2804/5 Redukcja PE 100 Dz 225/160 2 szt 20 KNRW 709/2804/2 Kolano elektrooporowe PE 100 Dz szt 21 KNRW 218/115/5 Kołnierz specjalny zabezpieczający przed przesunieciem do rur stalowych DN szt 22 KNRW 218/115/5 Kołnierz luźny stalowy galwanizowany DN szt 23 KNRW 218/115/4 Kołnierz luźny stalowy galwanizowany DN szt 24 KNRW 218/112/3 (7) Tuleja kołnierzowa PE 100 Dz225/DN200 4 szt 25 KNRW 218/112/3 (1) Tuleja kołnierzowa PE 100 Dz160/DN150 1 szt 26 KNRW 218/112/4 (1) Kompensator kołnierzowy DN szt 27 KNRW 218/112/3 (1) Półkompensator kołnierzowy DN szt 28 KNRW 709/2804/1 Prostka dwukołnierzowa z zŝeliwa sferoidalnego DN 200 L=300 mm 1 szt 29 KNNR 4/1702/4 (2) Nasady rurowe (opaski) montowane na istniejących rurociągach, rurociągi Fi 200 mm, Fi 50 mm 4 szt 30 KNNR 4/1112/4 Zasuwa kołnierzowa krótka typ E DN 200 PN 16 z trzpieniem, teleskopową obudową i skrzynką uliczną do zasuw 4 kpl 31 KNNR 4/1112/3 (2) Zasuwa kołnierzowa krótka typ E DN 150 PN 16 z trzpieniem, teleskopową obudową i skrzynką uliczną do zasuw 1 kpl 32 KNRW 709/2804/2 Mufa elektrooporowa PE 100 Dz szt 33 KNNR 6/503/4 Bloki podporowe Chodniki z płyt, betonowe 50x50x10 cm, podsypka cementowo-piaskowa z wypełnieniem spoin zaprawa cementową 0,5*0,5*3 = 0,75 0,75 ~1 m2 34 KNNR 4/1412/2 Bloki oporowe z betonu kl B 15,2 0,25*1 = 0,25 0,25 ~0,250 m3 35 KNNR 4/1005/7 Rury ochronne stalowe 19,50 m 36 KNRW 401/107/8 Pomost drewniany nad wykopem wraz z rozbiórką 80 m2 37 KNNR 4/1612/2 Jednokrotne płukanie sieci wodociągowej, (rurociąg 200 m) Dn mm 1 odcinek 38 KNNR 4/1606/3 Próba wodna szczelności sieci wodociągowych z rur typu HOBAS, PCW, PVC, PE, PEHD, (rurociąg 200 m) Dn mm 1 próba 4 Wodociag główny Dz 110 mm 5 Roboty ziemne - wodociąg główny Dz 110mm 39 KNR 201/120/3 Roboty pomiarowe przy liniowych robotach ziemnych, trasa rowów melioracyjnych w terenie równinnym 0,241 km 40 KNR 221/217/4 Zdjęcie warstwy ziemi urodzajnej, mechaniczne spycharką, grunt zadarniony (241)*0,90*0,2 = 43,38 43,38 ~43,380 m3 41 KNR 201/217/6 Wykopy oraz przekopy wykonywane koparkami podsiębiernymi na odkład, koparka 0,40 m3, grunt kategorii III (241)*0,9*(1,5-0,20) = 281,97 281,97 ~281,970 m3 42 KNR 201/322/7 Umocnienie pionowych ścian wykopów liniowych palami szalunkowymi (wypraskami) w gruntach suchych z rozbiórką, umocnienia aŝurowe, głębokość do 30 m, kategoria gruntu III-V (241)*0,8*2 = 385,6 385,6 ~385,600 m2 43 KNR 201/230/1 (1) Zasypywanie wykopów spycharkami, przemieszczanie na odległość do 10 m, grunt kategorii I-III, spycharka 55 kw (75 KM) 241*0,9*1,5-241*0,9*0,51 = 214, ,731 ~214,731 m3

4 strona nr: 4 44 KNR 201/236/2 Zagęszczanie nasypów, ubijakami mechanicznymi, grunt spoisty kategorii III-IV 214,731 m3 45 KNR 201/416/1 (1) Rozplantowanie spycharkami ziemi wydobytej z wykopów liniowych, do 1 m3 ziemi leŝącej wzdłuŝ krawędzi na długości 1 m wykopu, kategoria gruntu I-IV 241*0,9*0,51 = 110, ,619 ~110,619 m3 46 KNR 221/218/3 Rozścielenie ziemi urodzajnej, teren płaski spycharkami 43,380 m3 47 KNNR 11/501/5 (1) PodłoŜa i obsypki z kruszyw naturalnych dowiezionych, piasek Podsypka piaskowa pod rury o gr 20 cm 0,9*0,20*241 = 43,38 43,38 ~43,380 m3 48 KNNR 11/501/5 (1) PodłoŜa i obsypki z kruszyw naturalnych dowiezionych, piasek Obsypka rur 0,9*0,3*241 = 65,07 65,07 ~65,070 m3 6 Roboty montaŝowe - wodociąg główny Dz 110mm 49 KNNR 4/1009/4 (1) MontaŜ rurociągów z rur polietylenowych (PE, PEHD), Fi 110 mm 241 m 50 KNR 219/219/1 Oznakowanie trasy gazociągu ułoŝonego w ziemi taśmą z tworzywa sztucznego 241 m 51 KNNR 4/1206/4 (1) Przewierty maszyną do wierceń poziomych WP 15/25, do 30 m, rurami Dn mm, grunt kategorii III-IV = 68,0 68,0 ~68,000 m 52 KNNR 4/1209/1 Przeciąganie rurociągów prowadzonych w rurach ochronnych, Dn mm Płozy dystansowe typu Integra co 1,5m = 68,0 68,0 ~68,000 m 53 KNNR 4/1209/1 Rury ochronne (osłonowe) fi m 54 KNNR 4/1209/1 Rury ochronne dwudzielne (osłonowe) fi m 55 KNRW 218/110/4 (1) Połączenie rur polietylenowych, ciśnieniowych PE, PEHD metodą zgrzewania czołowego, Fi 110 mm 0 20 = 20,0 20,0 ~20,000 złącze 56 KNRW 218/115/5 Kołnierz specjalny zabezpieczający przed przesunieciem do rur stalowych DN szt 57 KNRW 218/115/5 Kołnierz luźny stalowy z galwanizowany DN szt 58 KNRW 218/112/3 (1) Półkompensator kołnierzowy DN szt 59 KNRW 218/112/2 (1) Tuleja kołnierzowa PE 100 Dz 100/100 7 szt 60 KNRW 709/2803/5 Kolano elektrooporowe 30 PE 100 Dz szt 61 KNRW 709/2803/5 Kolano elektrooporowe 45 PE 100 Dz szt 62 KNRW 709/2803/5 Trójnik równoprzelotowy PE Dz 110/110 2 szt 63 KNRW 709/2803/5 Trójnik redukcyjny PE 100 Dz 110/90 4 szt 64 KNRW 709/2803/5 Trójnik redukcyjny PE 100 Dz 110/63 1 szt 65 KNR 709/2804/5 Redukcja centryczna PE 100 Dz 110/63 7 szt 66 KNRW 218/115/2 Kołnierz luźny stalowy galwanizowany DN 80 7 szt 67 KNRW 218/112/1 (5) Tuleja kołnierzowa PE 100 Dz 90/80 7 szt 68 KNNR 4/1702/2 (1) Opaska do nawiercania HAKU do rur PE z odejściem gwintowanym PN /2'' 4 szt 69 KNRW 709/2803/5 Mufa elektrooporowa PE 100 Dz szt 70 KNNR 4/1112/2 (2) Zasuwa typu "E" kołnierzowa z obudową montowana na rurociągach PVC i PE, Fi 100 mm 5 kpl 71 KNNR 4/1112/2 (1) Zasuwa typu "E" kołnierzowa z obudową montowana na rurociągach PVC i PE, Fi 80 mm 3 kpl 72 KNNR 4/1119/3 Hydranty poŝarowe i zdroje uliczne, nadziemne Fi 80 mm - kompletne z zasuwami 3 kpl

5 strona nr: 5 73 KNNR 6/503/4 Bloki podporowechodniki z płyt, betonowe 50x50x10 cm, podsypka cementowo-piaskowa z wypełnieniem spoin zaprawą cementową 0,5*0,5*38 = 9,5 9,5 ~9,500 m2 74 KNNR 4/1412/2 Bloki oporowe z betonu kl B15 0,25*15 = 3,75 3,75 ~3,750 m3 75 KNRW 218/903/6 MontaŜ i demontaŝ konstrukcji podwieszeń rurociągów i kanałów, demontaŝ: rozpiętość 4,0 m 6 kpl 76 KNRW 401/107/8 Pomost drewniany nad wykopem wraz z rozbiórką 110 m2 77 KNNR 4/1612/1 Jednokrotne płukanie sieci wodociągowej, (rurociąg 200 m) Dn do 110 mm 2 odcinek 78 KNNR 4/1606/1 Próba wodna szczelności sieci wodociągowych z rur typu HOBAS, PCW, PVC, PE, PEHD, (rurociąg 200 m) Dn mm 2 próba 7 Wodociag Dz 63 mm 8 Roboty ziemne - wodociąg Dz 63mm 79 KNR 201/120/3 Roboty pomiarowe przy liniowych robotach ziemnych, trasa rowów melioracyjnych w terenie równinnym,115 0,115 = 0,115 0,115 ~0,115 km 80 KNR 221/217/4 Zdjęcie warstwy ziemi urodzajnej, mechaniczne spycharką, grunt zadarniony 115*0,7*0,2 = 16,1 16,1 ~16,100 m3 81 KNR 201/217/6 Wykopy oraz przekopy wykonywane koparkami podsiębiernymi na odkład, koparka 0,40 m3, grunt kategorii III (115)*0,7*(1,5-0,20) = 104,65 104,65 ~104,650 m3 82 KNR 201/322/7 Umocnienie pionowych ścian wykopów liniowych palami szalunkowymi (wypraskami) w gruntach suchych z rozbiórką, umocnienia aŝurowe, głębokość do 30 m, kategoria gruntu III-V (115)*0,6*2 = 138,0 138,0 ~138,000 m2 83 KNR 201/230/1 (1) Zasypywanie wykopów spycharkami, przemieszczanie na odległość do 10 m, grunt kategorii I-III, spycharka 55 kw (75 KM) 115*0,7*1,3-115*0,7*0,31 = 79,695 79,695 ~79,695 m3 84 KNR 201/236/2 Zagęszczanie nasypów, ubijakami mechanicznymi, grunt spoisty kategorii III-IV 79,695 = 79,695 79,695 ~79,695 m3 85 KNR 201/416/1 (1) Rozplantowanie spycharkami ziemi wydobytej z wykopów liniowych, do 1 m3 ziemi leŝącej wzdłuŝ krawędzi na długości 1 m wykopu, kategoria gruntu I-IV 115*0,7*0,47 = 37,835 16,1 = 37,835 ~37,835 m3 86 KNR 221/218/3 Rozścielenie ziemi urodzajnej, teren płaski spycharkami 16,1 m3 87 KNNR 11/501/5 (1) PodłoŜa i obsypki z kruszyw naturalnych dowiezionych, piasek 0,7*0,2*115 = 16,1 16,1 ~16,100 m3 88 KNNR 11/501/5 (1) PodłoŜa i obsypki z kruszyw naturalnych dowiezionych, piasek 0,7*0,3*115 = 24,15 24,15 ~24,150 m3 9 Roboty montaŝowe - wodociąg Dz 63mm 89 KNNR 4/1009/1 (1) MontaŜ rurociągów z rur polietylenowych (PE, PEHD), Fi 63 mm 115 m 90 KNR 219/219/1 Oznakowanie trasy gazociągu ułoŝonego w ziemi taśmą z tworzywa sztucznego 115 m

6 strona nr: 6 91 KNRW 218/110/1 (2) Połączenie rur polietylenowych, ciśnieniowych PE, PEHD metodą zgrzewania czołowego, Fi 63 mm, z agregatem 9 = 9,0 9,0 ~9,000 złącze 92 KNRW 709/2803/3 Kolano elektrooporowe 90 PE 100 Dz 63 5 szt 93 KNRW 709/2803/3 Kolano elektrooporowe 45 PE 100 Dz 63 3 szt 94 KNRW 709/2803/3 Kolano elektrooporowe 30 PE 100 Dz 63 2 szt 95 KNRW 709/2803/3 Kolano elektrooporowe 15 PE 100 Dz 63 1 szt 96 KNRW 218/115/2 Kołnierz luźny stalowy galwanizowany DN 63/50 4 szt 97 KNRW 218/112/1 (1) Tuleja kołnierzowa PE 100 Dz 63/50 4 szt 98 KNNR 4/1702/1 (2) Opaska do nawiercania HAKU do rur PE z odejściem gwintowanym PN 16 63/2'' 4 szt 99 KNNR 4/1112/1 (1) Zasuwa typu "E" kołnierzowa z obudową montowana na rurociągach PVC i PE, Fi 50 mm 2 kpl 100 KNRW 218/903/1 MontaŜ i demontaŝ konstrukcji podwieszeń rurociągów i kanałów, montaŝ: rozpiętość 4,0 m 1 kpl 101 KNRW 401/107/8 Pomost drewniany nad wykopem wraz z rozbiórką 50 m2 102 KNNR 4/1612/1 Jednokrotne płukanie sieci wodociągowej, (rurociąg 200 m) Dn do 150 mm 1 odcinek 103 KNNR 4/1606/1 Próba wodna szczelności sieci wodociągowych z rur typu HOBAS, PCW, PVC, PE, PEHD, (rurociąg 200 m) Dn mm 1 próba 10 Wodociag Dz 40 mm 11 Roboty ziemne - wodociąg Dz 40mm 104 KNR 201/120/3 Roboty pomiarowe przy liniowych robotach ziemnych, trasa rowów melioracyjnych w terenie równinnym 0,347 km 105 KNR 221/217/4 Zdjęcie warstwy ziemi urodzajnej, mechaniczne spycharką, grunt zadarniony (277)*0,70*0,2 = 38,78 38,78 ~38,780 m3 106 KNR 221/217/2 Zdjęcie warstwy ziemi urodzajnej, ręczne z transportem taczkami, grunt zadarniony (70)*0,7*(1,5-0,20) = 63,7 63,7 ~63,700 m3 107 KNR 201/217/6 Wykopy oraz przekopy wykonywane koparkami podsiębiernymi na odkład, koparka 0,40 m3, grunt kategorii III (277)*0,7*(1,5-0,20) = 252,07 252,07 ~252,070 m3 108 KNR 201/317/5 (1) Wykopy liniowe o ścianach pionowych pod fundamenty, rurociągi i kolektory w gruntach suchych z wydobyciem urobku łopatą lub wyciągiem ręcznym, głębokość do 30 m, kategoria gruntu III-IV, szerokość wykopu m 347*0,50*1,5*20% = 52,05 52,05 ~52,050 m3 109 KNR 201/322/7 Umocnienie pionowych ścian wykopów liniowych palami szalunkowymi (wypraskami) w gruntach suchych z rozbiórką, umocnienia aŝurowe, głębokość do 30 m, kategoria gruntu III-V 347*0,40*2 = 277,6 3 = 277,6 ~277,600 m2 110 KNR 201/320/5 (1) Ręczne zasypywanie wykopów liniowych o ścianach pionowych, głębokość do 30 m, kategoria gruntu III-IV, szerokość wykopu m ((347*0,50*1,5)-(347*0,5* 0,31))*20% = 41,293 41,293 ~41,293 m3 111 KNR 201/230/1 (1) Zasypywanie wykopów spycharkami, przemieszczanie na odległość do 10 m, grunt kategorii I-III, spycharka 55 kw (75 KM) ((347*0,50*1,5)-(347*0,50* 0,31))*80% = 165, ,172 ~165,172 m3

7 strona nr: KNR 201/236/2 Zagęszczanie nasypów, ubijakami mechanicznymi, grunt spoisty kategorii III-IV 165,172 m3 113 KNR 201/416/1 (1) Rozplantowanie spycharkami ziemi wydobytej z wykopów liniowych, do 1 m3 ziemi leŝącej wzdłuŝ krawędzi na długości 1 m wykopu, kategoria gruntu I-IV (347*0,50*0,25)*80% = 34,7 34,7 ~34,700 m3 114 KNR 221/218/2 Rozścielenie ziemi urodzajnej, teren płaski ręcznie z transportem taczkami 38,780 = 38,78 38,78 ~38,780 m3 115 KNNR 11/501/5 (1) PodłoŜa i obsypki z kruszyw naturalnych dowiezionych, piasek Podsypka piaskowa o gr 20 cm 0,5*0,2*(347) = 34,7 34,7 ~34,700 m3 116 KNNR 11/501/5 (1) PodłoŜa i obsypki z kruszyw naturalnych dowiezionych, piasek Obsypka rur 0,5*0,3*(347) = 52,05 52,05 ~52,050 m3 12 Roboty montaŝowe - wodociąg Dz 40mm 117 KNNR 4/1009/1 (1) MontaŜ rurociągów z rur polietylenowych (PE, PEHD), Fi 40 mm zgrzewane elektrooporowo SDR m 118 KNR 219/219/1 Oznakowanie trasy gazociągu ułoŝonego w ziemi taśmą z tworzywa sztucznego 347 m 119 KNNR 4/2017/14 Przejścia przez ściany betonowe, ściana grubości cm, rurociąg Fi mm 16 = 16,0 16,0 ~16,000 szt 120 KNRW 709/2612/4 Zawór kątowy do przyłączy domowych z odejściem ISO dla rur PE PN 16 2''/Dz 40 z obudową i skrzynka uliczna do zasuw 9 szt 121 KNRW 709/2803/1 Kolano elektrooporowe 90 PE 100 Dz 40 6 szt 122 KNRW 709/2803/1 Kolano elektrooporowe 45 PE 100 Dz 40 3 szt 123 KNNR 4/140/2 (1) Wodomierze skrzydełkowe (domowe lub mieszkaniowe), Dn 20 mm 16 kpl 124 KNRW 218/903/1 MontaŜ i demontaŝ konstrukcji podwieszeń rurociągów i kanałów, montaŝ: rozpiętość 4,0 m 1 kpl 125 KNRW 401/107/8 Pomost drewniany nad wykopem wraz z rozbiórką 20 m2 126 KNNR 4/1612/1 Jednokrotne płukanie sieci wodociągowej, (rurociąg 200 m) Dn do 110 mm 2 odcinek 127 KNNR 4/1606/1 Próba wodna szczelności sieci wodociągowych z rur typu HOBAS, PCW, PVC, PE, PEHD, (rurociąg 200 m) Dn mm 2 próba 128 KNR 225/307/3 Ogrodzenia z siatki na słupkach stalowych i Ŝelbetowych, rozebranie, na słupkach metalowych obetonowanych - odtworzenie 15*1,5 = 22,5 22,5 ~22,500 m2 13 Roboty montaŝowe w Stacji redukcyjnej 129 kalkulacja indywidualna - DemontaŜ istniejącego węzła w stacji redukcyjnej wraz z rozkuciem poszadzki i fundamentu 1 kpl 130 KNNR 4/1009/10 (1) MontaŜ rurociągów z rur polietylenowych (PE, PEHD), Fi 225 mm 3 m 131 KNNR 4/1009/7 (1) MontaŜ rurociągów z rur polietylenowych (PE, PEHD), Fi 160 mm 7 m 132 KNRW 709/2804/2 Kolano 90 PE 100 SDR 17 Dz szt 133 KNRW 709/2804/2 Kolano 90 PE 100 SDR 17 Dz szt 134 KNRW 709/2804/2 Trójnik równoprzelotowy PE 100 SDR17 Dz160 3 szt 135 KNRW 709/2804/2 Trójnik równoprzelotowy PE 100 SDR17 Dz225 2 szt 136 KNRW 218/112/3 (1) Tuleja kołnierzowa PE 100 Dz szt 137 KNRW 218/112/3 (7) Tuleja kołnierzowa PE 100 Dz 225/160 2 szt 138 KNR 405/114/3 Kołnierze stalowe 160/150 4 szt 139 KNR 405/114/4 Kołnierze stalowe 225/200 2 szt

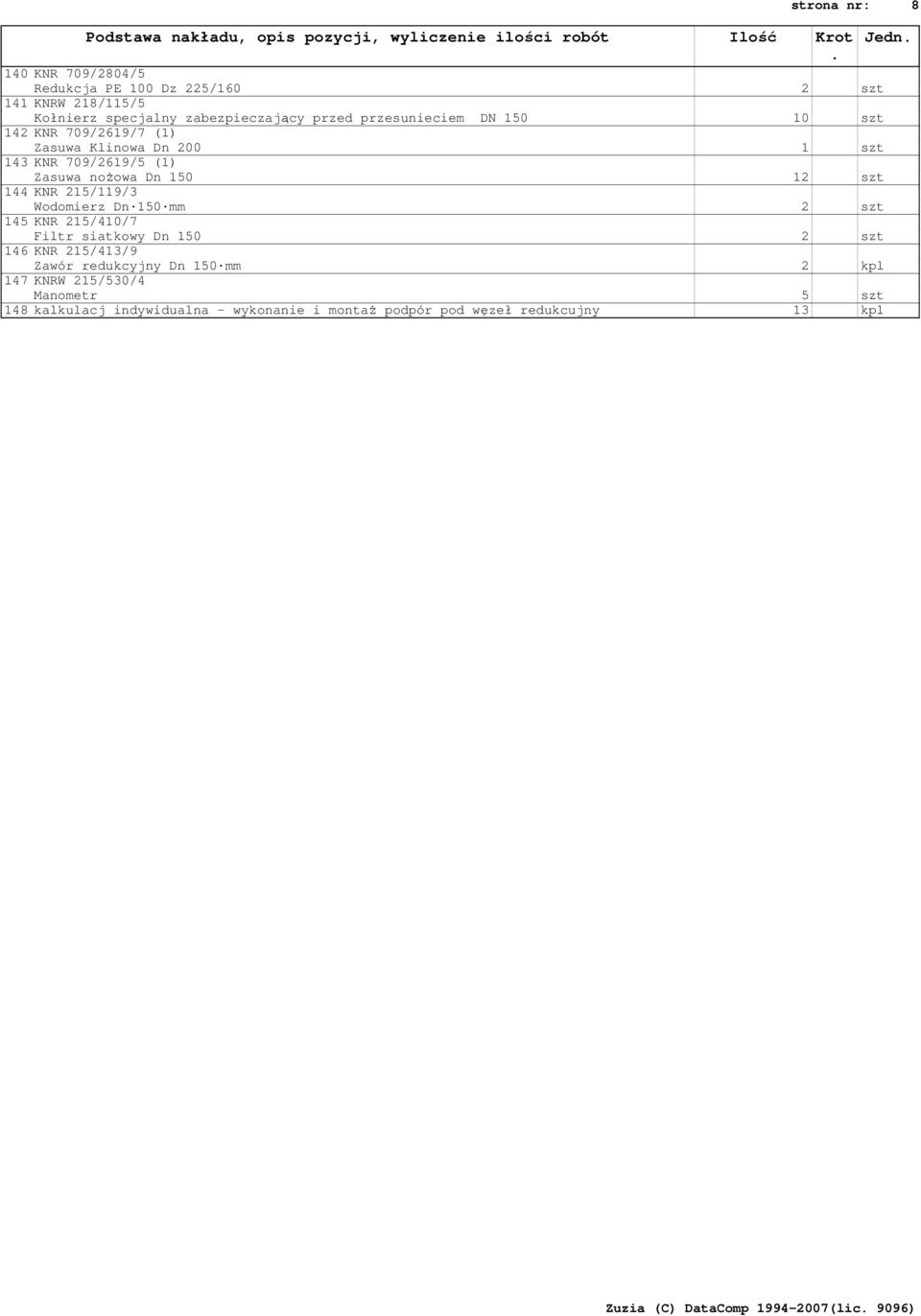

8 strona nr: KNR 709/2804/5 Redukcja PE 100 Dz 225/160 2 szt 141 KNRW 218/115/5 Kołnierz specjalny zabezpieczający przed przesunieciem DN szt 142 KNR 709/2619/7 (1) Zasuwa Klinowa Dn szt 143 KNR 709/2619/5 (1) Zasuwa noŝowa Dn szt 144 KNR 215/119/3 Wodomierz Dn 150 mm 2 szt 145 KNR 215/410/7 Filtr siatkowy Dn szt 146 KNR 215/413/9 Zawór redukcyjny Dn 150 mm 2 kpl 147 KNRW 215/530/4 Manometr 5 szt 148 kalkulacj indywidualna - wykonanie i montaŝ podpór pod węzeł redukcujny 13 kpl

9 strona nr: 9 Zestawienie robocizny Lp Nazwa zawodu Jedn Ilość 1 Cieśle grupa II r-g 334, Monter grupa II r-g 6, Monter instalacji sanitarnych i ogrzewczych II r-g 10,34 4 Monter instalacji sanitarnych i ogrzewczych III r-g 1,86 5 Monter instalacji technologicznych grupa II r-g 89,71 6 Monter instalacji technologicznych grupa III r-g 115,75 7 Monter instalacji technologicznych grupa IV r-g 15,75 8 Ogrodnicy grupa I r-g 302, Robotnicy r-g 2 695, Robotnicy budowlani r-g 12, Robotnicy grupa I r-g 788, Spawacze grupa II r-g 10,18 Razem (z dokładnością do zaokrągleń): 4 383,5973 Zestawienie materiałów Lp Nazwa materiału Jedn Ilość 1 Acetylen techniczny - rozpuszczony kg 0,48 2 Bale iglaste obrzynane nasycone klasa III, grubości mm m3 3, Bale iglaste obrzynane nasycone klasa III, grubości mm m3 0,095 4 Beton zwykły z kruszywa naturalnego m3 4,2 5 Cement portlandzki zwykły "35" bez dodatków t 0, Deski iglaste obrzynane klasa III, grubości 25 mm m3 0,052 7 Deski iglaste obrzynane klasa III, grubości mm m3 1,56 8 Drewno iglaste okrągłe korowane, nasycone, na stemple m3 0, Drewno na stemple budowlane, okrągłe iglaste - korowane m3 0,06 10 Drut stalowy okrągły miękki Fi mm kg 8,96 11 Elektrody stalowe do spawania stali węglowej i niskostopowej kg 8, Elektrody stalowe do spawania stali węglowej i niskostopowej szt , Filtr siatkowy FS-1, Fi 150 mm szt 2 14 Gwoździe budowlane okrągłe gołe kg 10, Hydrant Ŝeliwny nadziemny, Fi 80 mm szt 3 16 Klamry ciesielskie z prętów stalowych, typ U kg 147, Kolano elektrooporowe 15 PE100 Dz 63 szt 1 18 Kolano elektrooporowe 30 PE100 Dz 63 szt 2 19 Kolano elektrooporowe 30 PE100 Dz 110 szt 5 20 Kolano elektrooporowe 45 PE100 Dz40 szt 3 21 Kolano elektrooporowe 45 PE100 Dz63 szt 3 22 Kolano elektrooporowe 45 PE100 Dz 110 szt 1 23 Kolano elektrooporowe 90 PE100 Dz40 szt 6 24 Kolano elektrooporowe 90 PE100 Dz63 szt 5 25 Kolano elektrooporowe 90 PE100 Dz 225 szt 5 26 Kolano łukowe 160 mm kąt 90 szt 6 27 Kolano łukowe 225 mm kąt 90 szt 4 28 Kolano stopowe kołnierzowe nr kat 867 do hydrantu 80 mm szt 3 29 Kołnierz stalowy ocynkowany luźny, Fi 50 mm szt 4 30 Kołnierz stalowy ocynkowany luźny, Fi 80 mm szt 7 31 Kołnierz stalowy ocynkowany luźny, Fi 100 mm szt 8 32 Kołnierz stalowy ocynkowany luźny, Fi 150 mm szt Kołnierz stalowy ocynkowany luźny, Fi 200 mm szt 9 34 Kołnierz stalowy płaski do przyspawania okrągły 16 MPa Fi 150 mm szt 8 35 Kołnierz stalowy płaski do przyspawania okrągły 16 MPa Fi 200 mm szt 2 36 Kołnierz stalowy zaślepiający 1,6MPa 100 mm szt 1 37 Kołnierz stalowy zaślepiający 1,6MPa 200 mm szt 0,2 38 Kołnierz stalowy z szyjką do przyspawania 4 MPa, Fi 150 mm szt 4 39 Konstrukcja podwieszeń l=4,0 m kpl 0,1 40 Krawędziaki iglaste nasycone klasa II m3 0, Krawędziaki iglaste obrzynane klasa II, długości 4-6,5 m m3 1,3 42 Króciec Ŝeliwny ciśnieniowy przejściowy kołnierzowy FW, Fi 50 mm szt 4 43 Króciec Ŝeliwny ciśnieniowy przejściowy kołnierzowy FW, Fi 100 mm szt 16,5 44 Króciec Ŝeliwny ciśnieniowy przejściowy kołnierzowy FW, Fi 150 mm szt 2 45 Króciec Ŝeliwny ciśnieniowy przejściowy kołnierzowy FW, Fi 200 mm szt 8,1 46 Kształtki do rur z tworzyw sztucznych szt 4 47 Kształtki PVC spawane, Fi 200 szt 1 48 Kształtki PVC spawane, Fi 225 szt Kształtki stalowe 2-kołnierzowe, Fi 57/35 mm (50) szt 4 50 Kształtki stalowe 2-kołnierzowe, Fi 89/4 mm (80) szt 7 51 Kształtki stalowe 2-kołnierzowe, Fi 108/50 mm (100) szt 8 52 Kształtki stalowe 2-kołnierzowe, Fi 159/56 mm (150) szt 2 53 Kształtki stalowe 2-kołnierzowe, Fi 2191/80 mm (200) szt Kurki kołnierzowe do nawiercania rur Ŝeliwne nr kat607, Fi 40 mm szt 4 55 Kurki kołnierzowe do nawiercania rur Ŝeliwne nr kat607, Fi 50 mm szt 8 56 Kurki manometrowe szt 5 57 Manometr szt 5 58 Mufa elektrooporowa MU/UB PE 100 SDR 11 Dz 225 szt 2 59 Mufa elektrooporowa PE 100 Dz 110 szt 2

10 strona nr: 10 Lp Nazwa materiału Jedn Ilość 60 Nakrętki stalowe zgrubne kg 1,88 61 Nasada rurowa Ŝeliwna kołnierzowa nr kat901, Fi 40/100 szt 4 62 Nasada rurowa Ŝeliwna kołnierzowa nr kat901, Fi 50/80 szt 4 63 Nasada rurowa Ŝeliwna kołnierzowa nr kat901, Fi 50/200 szt 4 64 Nasuwka ciśnieniowa na rury PVC (PE) typ NW-W, Fi 63 mm szt 4 65 Nasuwka ciśnieniowa na rury PVC (PE) typ NW-W, Fi 90 mm szt 6 66 Nasuwka ciśnieniowa na rury PVC (PE) typ NW-W, Fi 110 mm szt Nasuwka ciśnieniowa na rury PVC (PE) typ NW-W, Fi 160 mm szt 2 68 Nasuwka ciśnieniowa na rury PVC (PE) typ NW-W, Fi 200 mm szt 8 69 Obudowa Ŝeliwna do zasuwy szt Pale szalunkowe stalowe gięte na zimno t 0, Piasek m3 0, Piasek do betonów zwykłych naturalny m3 400, Płyta chodnikowa betonowa 50x50x10 cm szt 42,84 74 Podkładki stalowe zgrubne kg 0,82 75 Podparcie ślizgowe poziome KER dla rur Fi 800 mm szt Podparcie ślizgowe typ B dla rur o Fi 250 mm szt 15,2 77 Podparcie ślizgowe typ B dla rur o Fi 300 mm szt 73,6 78 Podpora pod armature szt Redukcja centryczna PE 100 Dz110/63 szt 7 80 Redukcja PE 225/160 szt 2 81 Rura PE-HD 0,6 MPa, Fi 110/6,3 mm m 24,48 82 Rura PE-HD 1,0 MPa fi 225 mm m 221,34 83 Rura PE-SDR 11 (gaz 0,4 -woda 1,0MPa) 63 mm m 471,24 84 Rura PE-SDR 11 (gaz 0,4 -woda 1,0MPa) 110 mm m 245,82 85 Rura PE-SDR 11 (gaz 0,4 -woda 1,0MPa) 160 mm m 7,14 86 Rura stalowa bez szwu czarna, Fi 21,3 (Dn 15) m 2,08 87 Rura stalowa bez szwu czarna, Fi 273,0 (Dn 250) m 6,72 88 Rura stalowa ze szwem gwintowana ocynkowana, (Dn 50) m 9 89 Rura stalowa ze szwem przewodowa czarna, 159,0/4,0 m 69,36 90 Rura stalowa ze szwem przewodowa czarna, 200x14,7 m 19,38 91 Rura stalowa ze szwem przewodowa czarna, 323,9/7,1 m 143,82 92 Rura stalowa ze szwem przewodowa czarna, 355,6/8,0 m 94,35 93 Rura stalowa ze szwem przewodowa izolowana 355x8 m 19, Rurki syfonowe do manometru szt 5 95 Skrzynka uliczna do zaworów 100x100 mm k859 szt 3 96 Skrzynki uliczne Ŝeliwne do hydrantów szt 3 97 Skrzynki Ŝeliwne szt Słupki drewniane iglaste Fi 70 mm m3 0, Śruby stalowe dokładne M20 z nakrętkami i podkładkami kg 7, Śruby stalowe ocynkowane M16 z nakrętkami i podkładkami kg 26, Śruby stalowe ocynkowane M20 z nakrętkami i podkładkami kg 122, Śruby stalowe średniodokładne M14 z nakrętkami i podkładkami kg 27, Śruby stalowe średniodokładne M16 z nakrętkami i podkładkami kg 222, Śruby stalowe zgrubne kg 7,8 105 Śruby stalowe zgrubne M16 kg 2, Taśma PVC do oznakowania trasy gazociągu w ziemi m2 275,1 107 Tlen techniczny spręŝony m3 2, Trójnik PE równoprzelotowy do zgrzewania elektrooporowego 1,0 MPa (woda), Fi 160mm szt Trójnik PE równoprzelotowy do zgrzewania elektrooporowego 1,0 MPa (woda), Fi 225mm szt Trójnik redukcyjny PE 100 Dz 110/63 szt Trójnik redukcyjny PE 100 Dz 110/90 szt Trójnik redukcyjny PE 100 Dz 225/90 szt Trójnik równoprzelotowy PE100 Dz 110/110 szt Tuleja kołnierzowa PE do zgrzewania doczołowego 1,0 MPa (woda) 63/50 mm szt Tuleja kołnierzowa PE do zgrzewania doczołowego 1,0 MPa (woda) 90/80 mm szt Tuleja kołnierzowa PE do zgrzewania doczołowego 1,0 MPa (woda) 110/100 mm szt Tuleja kołnierzowa PE do zgrzewania doczołowego 1,0 MPa (woda) 160/150 mm szt Tuleja kołnierzowa PE do zgrzewania doczołowego 1,0 MPa (woda) 200/200 mm szt Tuleja kołnierzowa PE do zgrzewania doczołowego 1,0 MPa (woda) 225/200 mm szt Tuleja PVC dla luźnych kołnierzy stalowych, Fi 110 mm szt Tuleja PVC dla luźnych kołnierzy stalowych, Fi 225 mm szt 0,2 122 Uszczelka gumowa do rur ciśnieniowych kielichowych PVC, 63 mm szt Uszczelka gumowa do rur ciśnieniowych kielichowych PVC, 90 mm szt Uszczelka gumowa do rur ciśnieniowych kielichowych PVC, 110 mm szt Uszczelka gumowa do rur ciśnieniowych kielichowych PVC, 160 mm szt Uszczelka gumowa do rur ciśnieniowych kielichowych PVC, 200 mm szt Uszczelka gumowa płaska do połączeń kołnierzowych, Fi 50 mm szt 17,2 128 Uszczelka gumowa płaska do połączeń kołnierzowych, Fi 80 mm szt 44,1 129 Uszczelka gumowa płaska do połączeń kołnierzowych, Fi 100 mm szt 44,4 130 Uszczelka gumowa płaska do połączeń kołnierzowych, Fi 150 mm szt 25,1 131 Uszczelka gumowa płaska do połączeń kołnierzowych, Fi 200 mm szt 48,7 132 Uszczelki azbestowo-kauczukowe płaskie Fi 150 mm szt 8, Uszczelki gumowe szt Woda przemysłowa m3 56, Wodomierz skrzydełkowy JSw 20 mm szt Wodomierz śrubowy Fi 150 mm szt Zasuwa klinowa owalna Ŝeliwna kołnierzowa, 1,0 MPa, nr kat 002, Fi 200 mm szt Zasuwa klinowa owalna Ŝeliwna kołnierzowa 16 MPa, nr kat112, Fi 80 mm szt Zasuwa noŝowa Dn 150 kpl Zasuwa typ E, kołnierzowa Fi 50 mm szt Zasuwa typ E, kołnierzowa Fi 80 mm szt Zasuwa typ E, kołnierzowa Fi 100 mm szt Zasuwa typ E, kołnierzowa Fi 150 mm szt 1

11 strona nr: 11 Lp Nazwa materiału Jedn Ilość 144 Zasuwa typ E, kołnierzowa Fi 200 mm szt Zawory bezpieczeństwa kołnierzowe 15,0 MPa Fi 50/80 szt Zawór redukcyjny membranowo-spręŝynowy kołnierzowy Ŝeliwny, Fi 150 mm szt ZwęŜki Ŝeliwne szt świr sortowany m3 1,14 Lp Nazwa sprzętu Jedn Ilość 1 Agregat prądotwórczy m-g 4,32 2 Ciągnik siodłowy z naczepą 16 t (1) m-g 15, Koparka jednonaczyniowa na podwoziu gąsienicowym 040 m3 (1) m-g 41, Maszyna do wierceń poziomych m-g 189,36 5 Prościarka do rur PE m-g 19,635 6 Przyczepa dłuŝycowa do samochodu 10 t m-g 28, Samochód dostawczy do 09 t (1) m-g 19, Samochód skrzyniowy (1) m-g 37, Samochód skrzyniowy 5-10 t (1) m-g 27,37 10 Samochód skrzyniowy do 5 t (1) m-g 3, Spawarka m-g 263, Spawarka elektryczna wirująca 300 A m-g 23,45 13 SpręŜarka powietrzna elektryczna malarska m3/min m-g 4,4 14 SpręŜarka powietrzna przewoźna elektryczna m-g 15,49 15 Spycharka gąsienicowa 40kW/55 KM (1) m-g 3,62 16 Spycharka gąsienicowa 55kW (75KM) (1) m-g 19, Środek transportowy (1) m-g 4,42 18 Ubijak spalinowy 200 kg m-g 82, Wciągarka mechaniczna z napędem elektrycznym 16-32t m-g 66, Wyciąg do urobku ziemi z napędem elektrycznym 018 t (1) m-g 189,36 21 Zgrzewarka do zgrzewania czołowego rur PE m-g 25,4 22 śuraw samochodowy (1) m-g 221,6661 Razem m-g (z dokładnością do zaokrągleń): 1 306,8602
