1 Załącznik nr 4 BIURO TECHNICZNE AQUA-SERVICE mgr inŝ. JÓZEF SZYMAŃSKI Nowy Sącz ul. Jamnicka 79 A tel: 0-18/ NIP: REGON: aqua.sacz@interia.pl PRZEDMIAR ROBÓT TEMAT: Kontynuacja inwestycji p.n. Budynek internatu w CKIW w Szczawnicy roboty zewnętrzne INWESTOR: Centrum Kształcenia i Wychowania OHP SZCZAWNICA ul. Szlachtowska 75b OPRACOWAŁ: Józef SZYMAŃSKI Nowy Sącz, wrzesień 2008 r.

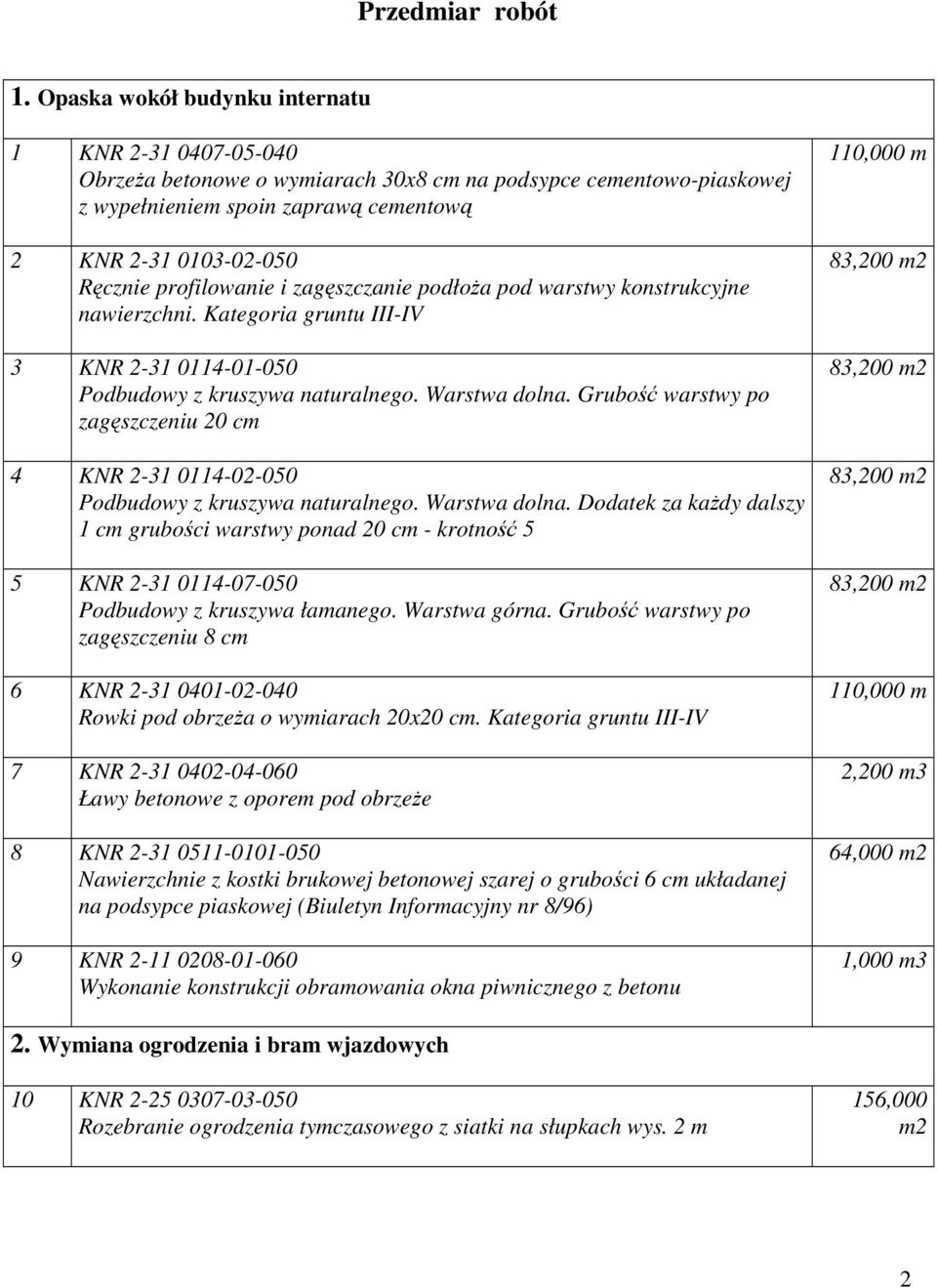

2 Przedmiar robót 1. Opaska wokół budynku internatu 1 KNR ObrzeŜa betonowe o wymiarach 30x8 cm na podsypce cementowo-piaskowej z wypełnieniem spoin zaprawą cementową 2 KNR Ręcznie profilowanie i zagęszczanie podłoŝa pod warstwy konstrukcyjne nawierzchni. Kategoria gruntu III-IV 3 KNR Podbudowy z kruszywa naturalnego. Warstwa dolna. Grubość warstwy po zagęszczeniu 20 cm 4 KNR Podbudowy z kruszywa naturalnego. Warstwa dolna. Dodatek za kaŝdy dalszy 1 cm grubości warstwy ponad 20 cm - krotność 5 5 KNR Podbudowy z kruszywa łamanego. Warstwa górna. Grubość warstwy po zagęszczeniu 8 cm 6 KNR Rowki pod obrzeŝa o wymiarach 20x20 cm. Kategoria gruntu III-IV 7 KNR Ławy betonowe z oporem pod obrzeŝe 8 KNR Nawierzchnie z kostki brukowej betonowej szarej o grubości 6 cm układanej na podsypce piaskowej (Biuletyn Informacyjny nr 8/96) 9 KNR Wykonanie konstrukcji obramowania okna piwnicznego z betonu 110,000 m 83,200 83,200 83,200 83, ,000 m 2,200 64,000 1, Wymiana ogrodzenia i bram wjazdowych 10 KNR Rozebranie ogrodzenia tymczasowego z siatki na słupkach wys. 2 m 156,000 2

3 11 KNR Rozebranie ogrodzenia z siatki na słupkach wys. 2 m od strony wschodniej 12 KNR Ręczne wykopy pod fundament cokołu i słupów bramowych z przewozem gruntu taczkami.odspojenie gruntu i przewóz na odległość do 10 m.grunt kategorii IV. 13 KNR Cokoły betonowe o wymiarach 0,20x0,30 m na fundamencie o wymiarach 0,20x0,80 m. - z sięgaczami betonowymi dł. 1 m 14 KNR Ogrodzenia wysokości 1,73 m na słupkach stalowych o rozstawie 2,50 m obsadzonych w cokole (elementy ogrodzeniowe, zgrzewane, ocynkowane) 15 (AW) kalk wł.-090 MontaŜ bramy wjazdowej przesuwnej szer. w swietle 4,0 m z ustawieniem i zabetonowaniem słupów stalowych 16 (AW) kalk wł.-090 MontaŜ bramy wjazdowej przesuwnej szer. w swietle 6,0 m z ustawieniem i zabetonowaniem słupów stalowych 168,000 26,000 96,000 m 84,000 m 1,000 kpl 1,000 kpl 3. Wymiana krawęŝników i obrzeŝy wraz z uzupełnieniem nawierzchni z kostki betonowej 17 KNR Rozebranie krawęŝników betonowych o wymiarach 15x30 cm na podsypce cementowo-piaskowej 18 KNR Rozebranie ław z betonu pod krawęŝniki 19 KNR Rozebranie obrzeŝy trawnikowych o wymiarach 8x30 cm na podsypce piaskowej 20 KNR Rozebranie chodników - Płyty betonowe o wymiarach 50x50x7 cm na podsypce piaskowej 331,400 m 13,260 48,500 m 16,750 3

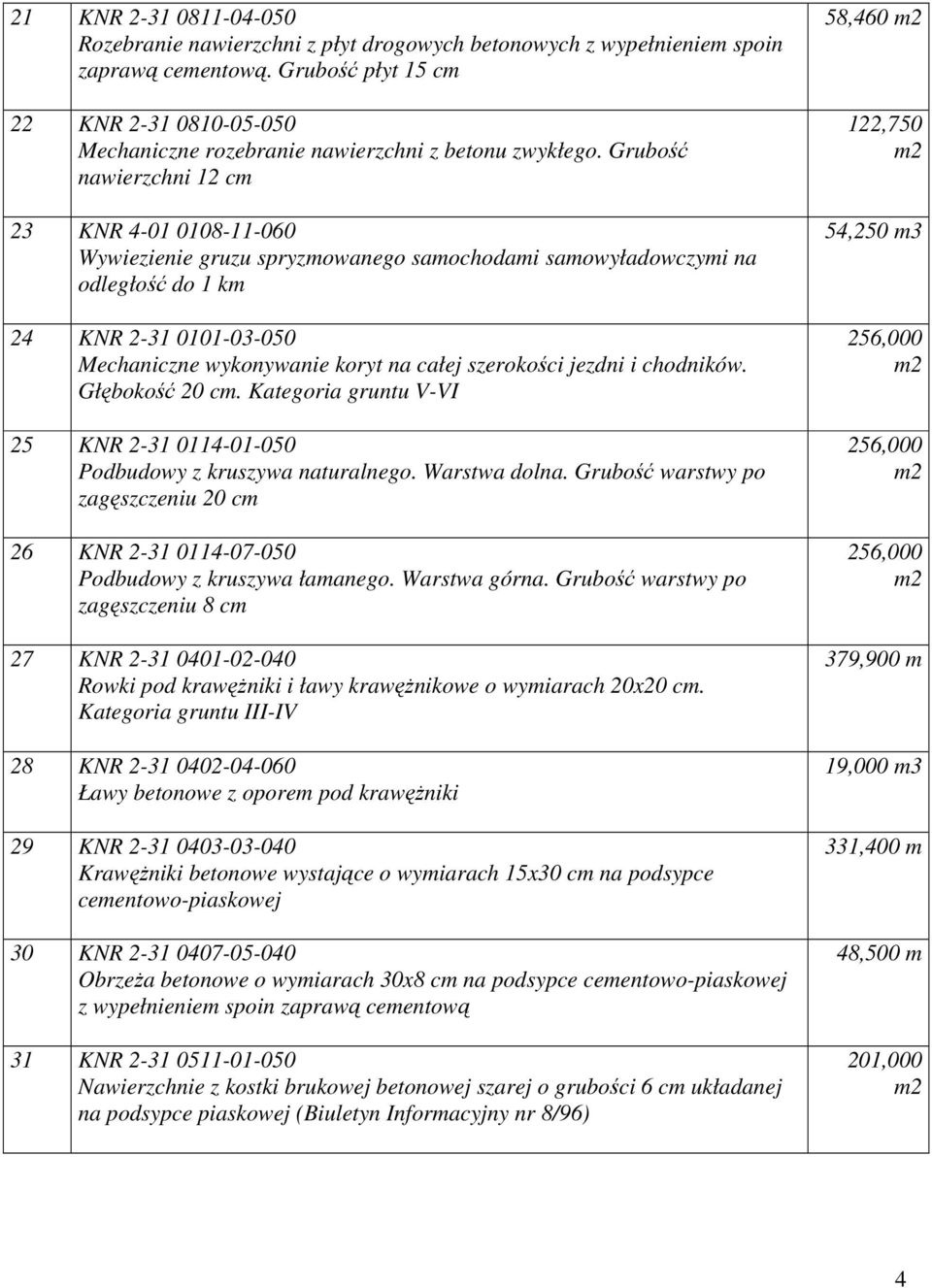

4 21 KNR Rozebranie nawierzchni z płyt drogowych betonowych z wypełnieniem spoin zaprawą cementową. Grubość płyt 15 cm 22 KNR Mechaniczne rozebranie nawierzchni z betonu zwykłego. Grubość nawierzchni 12 cm 23 KNR Wywiezienie gruzu spryzmowanego samochodami samowyładowczymi na odległość do 1 km 24 KNR Mechaniczne wykonywanie koryt na całej szerokości jezdni i chodników. Głębokość 20 cm. Kategoria gruntu V-VI 25 KNR Podbudowy z kruszywa naturalnego. Warstwa dolna. Grubość warstwy po zagęszczeniu 20 cm 26 KNR Podbudowy z kruszywa łamanego. Warstwa górna. Grubość warstwy po zagęszczeniu 8 cm 27 KNR Rowki pod krawęŝniki i ławy krawęŝnikowe o wymiarach 20x20 cm. Kategoria gruntu III-IV 28 KNR Ławy betonowe z oporem pod krawęŝniki 29 KNR KrawęŜniki betonowe wystające o wymiarach 15x30 cm na podsypce cementowo-piaskowej 30 KNR ObrzeŜa betonowe o wymiarach 30x8 cm na podsypce cementowo-piaskowej z wypełnieniem spoin zaprawą cementową 31 KNR Nawierzchnie z kostki brukowej betonowej szarej o grubości 6 cm układanej na podsypce piaskowej (Biuletyn Informacyjny nr 8/96) 58, ,750 54, , , , ,900 m 19, ,400 m 48,500 m 201,000 4

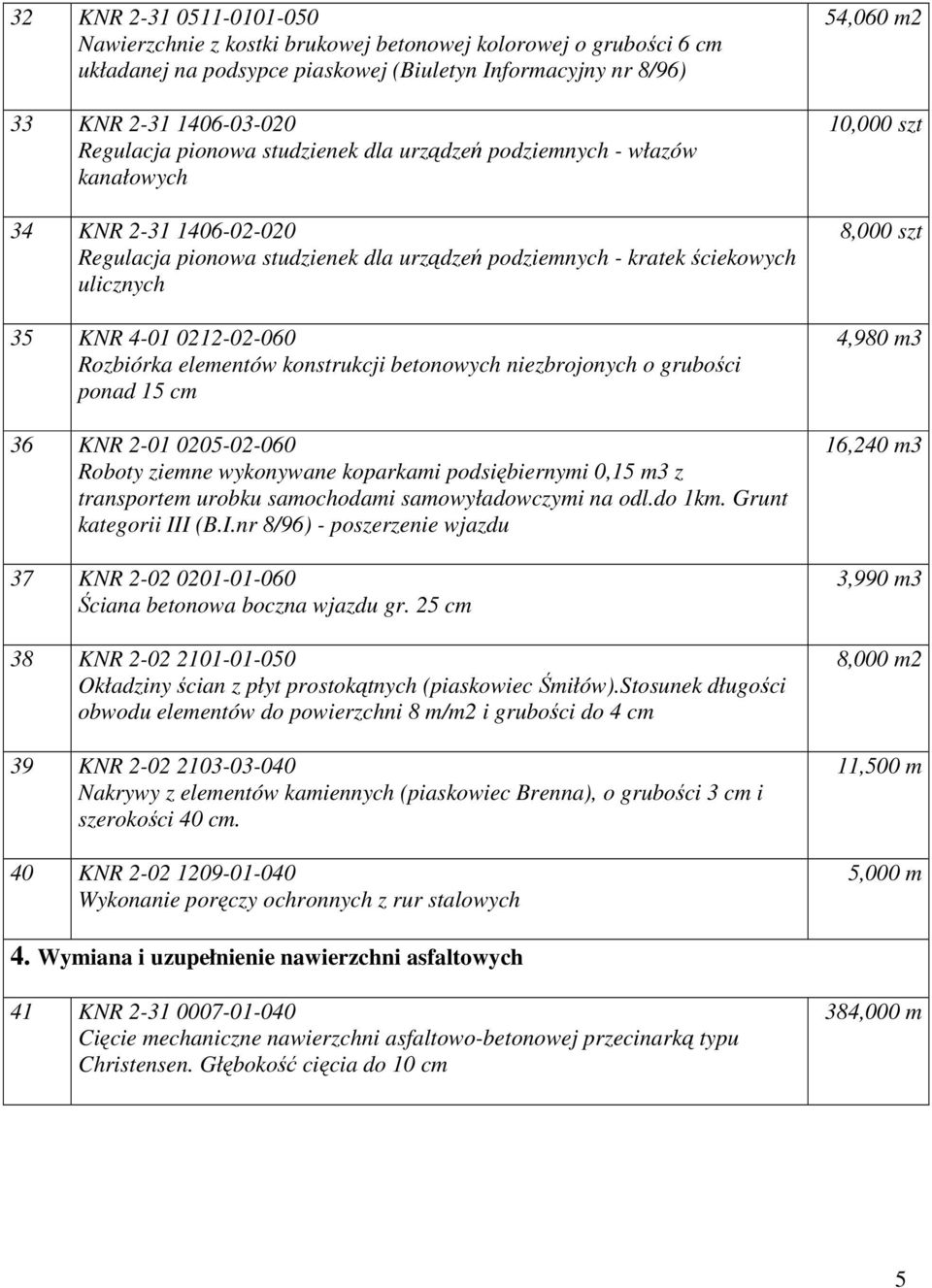

5 32 KNR Nawierzchnie z kostki brukowej betonowej kolorowej o grubości 6 cm układanej na podsypce piaskowej (Biuletyn Informacyjny nr 8/96) 33 KNR Regulacja pionowa studzienek dla urządzeń podziemnych - włazów kanałowych 34 KNR Regulacja pionowa studzienek dla urządzeń podziemnych - kratek ściekowych ulicznych 35 KNR Rozbiórka elementów konstrukcji betonowych niezbrojonych o grubości ponad 15 cm 36 KNR Roboty ziemne wykonywane koparkami podsiębiernymi 0,15 z transportem urobku samochodami samowyładowczymi na odl.do 1km. Grunt kategorii III (B.I.nr 8/96) - poszerzenie wjazdu 37 KNR Ściana betonowa boczna wjazdu gr. 25 cm 38 KNR Okładziny ścian z płyt prostokątnych (piaskowiec Śmiłów).Stosunek długości obwodu elementów do powierzchni 8 m/ i grubości do 4 cm 39 KNR Nakrywy z elementów kamiennych (piaskowiec Brenna), o grubości 3 cm i szerokości 40 cm. 40 KNR Wykonanie poręczy ochronnych z rur stalowych 54,060 10,000 szt 8,000 szt 4,980 16,240 3,990 8,000 11,500 m 5,000 m 4. Wymiana i uzupełnienie nawierzchni asfaltowych 41 KNR Cięcie mechaniczne nawierzchni asfaltowo-betonowej przecinarką typu Christensen. Głębokość cięcia do 10 cm 384,000 m 5

6 42 KNR Mechaniczne rozebranie nawierzchni z mieszanek mineralno-bitumicznych o grubości 3 cm 43 KNR Mechaniczne rozebranie nawierzchni z mieszanek mineralno-bitumicznych. Dodatek za kaŝdy dalszy 1 cm - krotność=3 44 KNR Roboty ziemne wykonywane koparkami podsiębiernymi 0,25 z transportem urobku samochodami samowyładowczymi na odl.do 1km. Grunt kategorii III (B.I.nr 8/96) - korytowanie pod nawierzchnie asfaltowe 45 KNR Podbudowy z kruszywa naturalnego. Warstwa dolna. Grubość warstwy po zagęszczeniu 20 cm 46 KNR Podbudowy z kruszywa łamanego. Warstwa górna. Grubość warstwy po zagęszczeniu 8 cm 47 KNR Nawierzchnia z mieszanek mineralno-bitumicznych grysowych, asfaltowa. Warstwa wiąŝąca o grubości po zagęszczeniu 4 cm 48 KNR Nawierzchnia z mieszanek mineralno-bitumicznych grysowych, asfaltowa. Warstwa ścieralna o grubości po zagęszczeniu 3 cm 49 KNR Nawierzchnia z mieszanek mineralno-bitumicznych grysowych, asfaltowa. Warstwa ścieralna o grubości po zagęszczeniu - za kaŝdy dalszy 1 cm 316, ,300 95, , , , , , Wymiana wodociągu 50 KNR Roboty pomiarowe przy liniowych robotach ziemnych.trasa rowów melioracyjnych w terenie pagórkowatym. 51 KNR Wykopy oraz przekopy wykonywane koparkami podsiębiernymi 0,25 na odkład. Grunt kategorii III (B.I.nr 8/96) 0,200 km 299,360 6

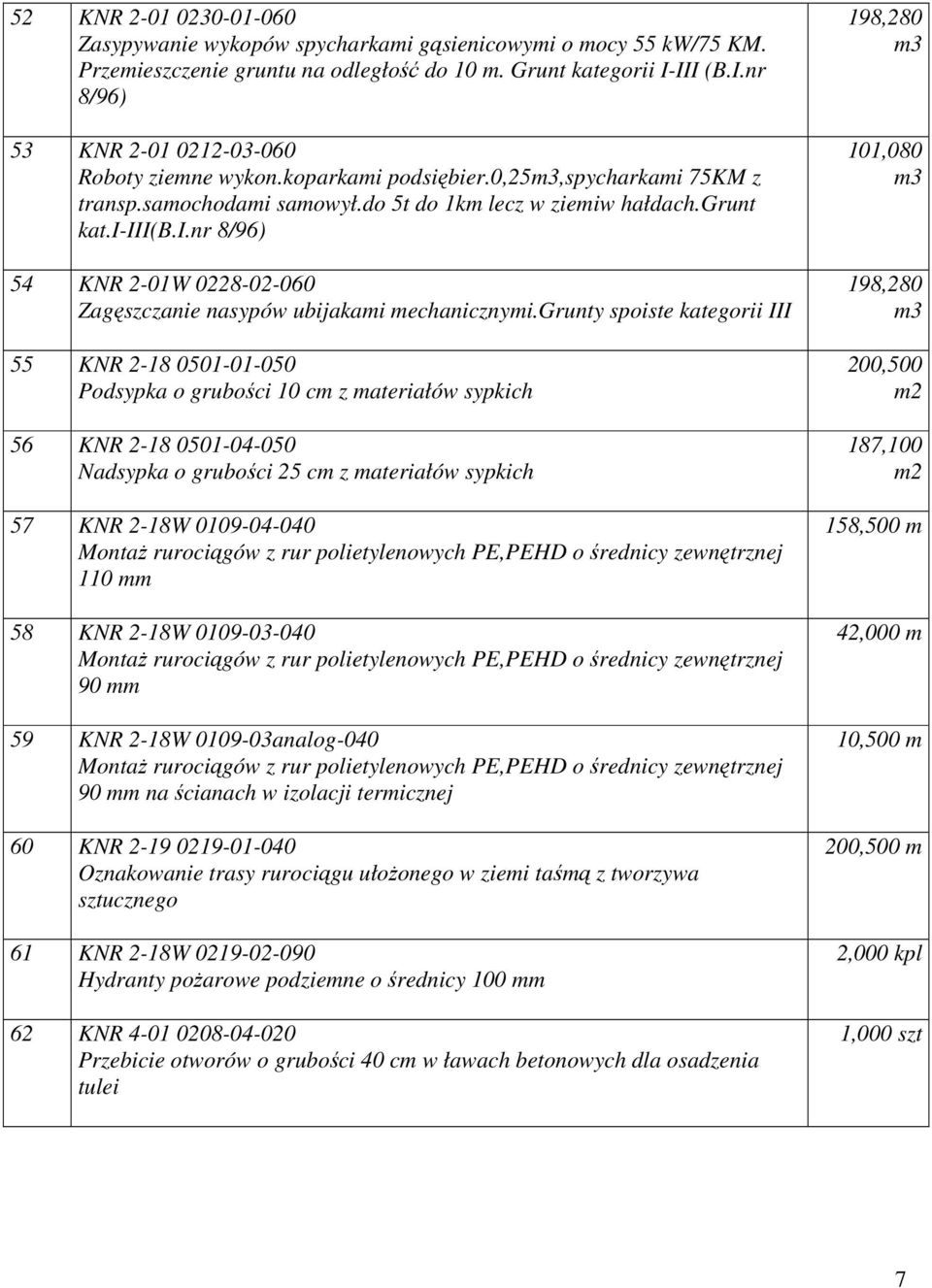

7 52 KNR Zasypywanie wykopów spycharkami gąsienicowymi o mocy 55 kw/75 KM. Przemieszczenie gruntu na odległość do 10 m. Grunt kategorii I-III (B.I.nr 8/96) 53 KNR Roboty ziemne wykon.koparkami podsiębier.0,25,spycharkami 75KM z transp.samochodami samowył.do 5t do 1km lecz w ziemiw hałdach.grunt kat.i-iii(b.i.nr 8/96) 54 KNR 2-01W Zagęszczanie nasypów ubijakami mechanicznymi.grunty spoiste kategorii III 55 KNR Podsypka o grubości 10 cm z materiałów sypkich 56 KNR Nadsypka o grubości 25 cm z materiałów sypkich 57 KNR 2-18W MontaŜ rurociągów z rur polietylenowych PE,PEHD o średnicy zewnętrznej 110 mm 58 KNR 2-18W MontaŜ rurociągów z rur polietylenowych PE,PEHD o średnicy zewnętrznej 90 mm 59 KNR 2-18W analog-040 MontaŜ rurociągów z rur polietylenowych PE,PEHD o średnicy zewnętrznej 90 mm na ścianach w izolacji termicznej 60 KNR Oznakowanie trasy rurociągu ułoŝonego w ziemi taśmą z tworzywa sztucznego 61 KNR 2-18W Hydranty poŝarowe podziemne o średnicy 100 mm 62 KNR Przebicie otworów o grubości 40 cm w ławach betonowych dla osadzenia tulei 198, , , , , ,500 m 42,000 m 10,500 m 200,500 m 2,000 kpl 1,000 szt 7

8 63 KNR 2-18W Przejście przez ściany budynku tulejami stalowymi PS przy grubości ściany 40 cm 64 KNR 2-18W Połączenie rur polietylenowych,ciśnieniowych PE, o średnicy zewnętrznej 110 mm metodą zgrzewania czołowego 65 KNR 2-18W Połączenie rur polietylenowych,ciśnieniowych PE, o średnicy zewnętrznej 90 mm metodą zgrzewania czołowego 66 KNR 2-18W Odnogi wbudowane w istniejący rurociąg z rur PE o średnicy 110 mm 67 KNR 2-18W Zasuwy /z nasuwką/ kielichowe z obudową o średnicy 90 mm, montowane na rurociągach PE 68 KNR 2-18W Próba wodna szczelności sieci wodociągowych z rur typu HOBAS, PCW, PVC, PE, PEHD o średnicy nominalnej mm 69 KNR 2-18W Dezynfekcja rurociągów sieci wodociągowej o średnicy nominalnej do 150 mm 70 KNR Oznakowanie hydrantu tabliczkami przestrzennymi 1,000 szt 18,000 złącze 7,000 złącze 4,000 szt 1,000 kpl 1,000 próba 1, m 2,000 kpl 6. Niwelacja terenu 71 KNR Przemieszczanie spycharkami gąsienicowymi o mocy 55 kw/75 KM mas ziemnych na odległość do 10 m. Grunt kategorii IV (B.I.nr 8/96), 72 KNR Przemieszczanie spycharkami 55 kw/75 KM mas ziemnych - Nakłady dodatkowe za dalsze rozpoczęte 10m odległości Grunt kat.iv(b.i.nr 8/96) - krotność=3 73 KNR Oczyszczenie terenu z resztek budowlanych,gruzu,kamieni 640, ,000 37,820 8

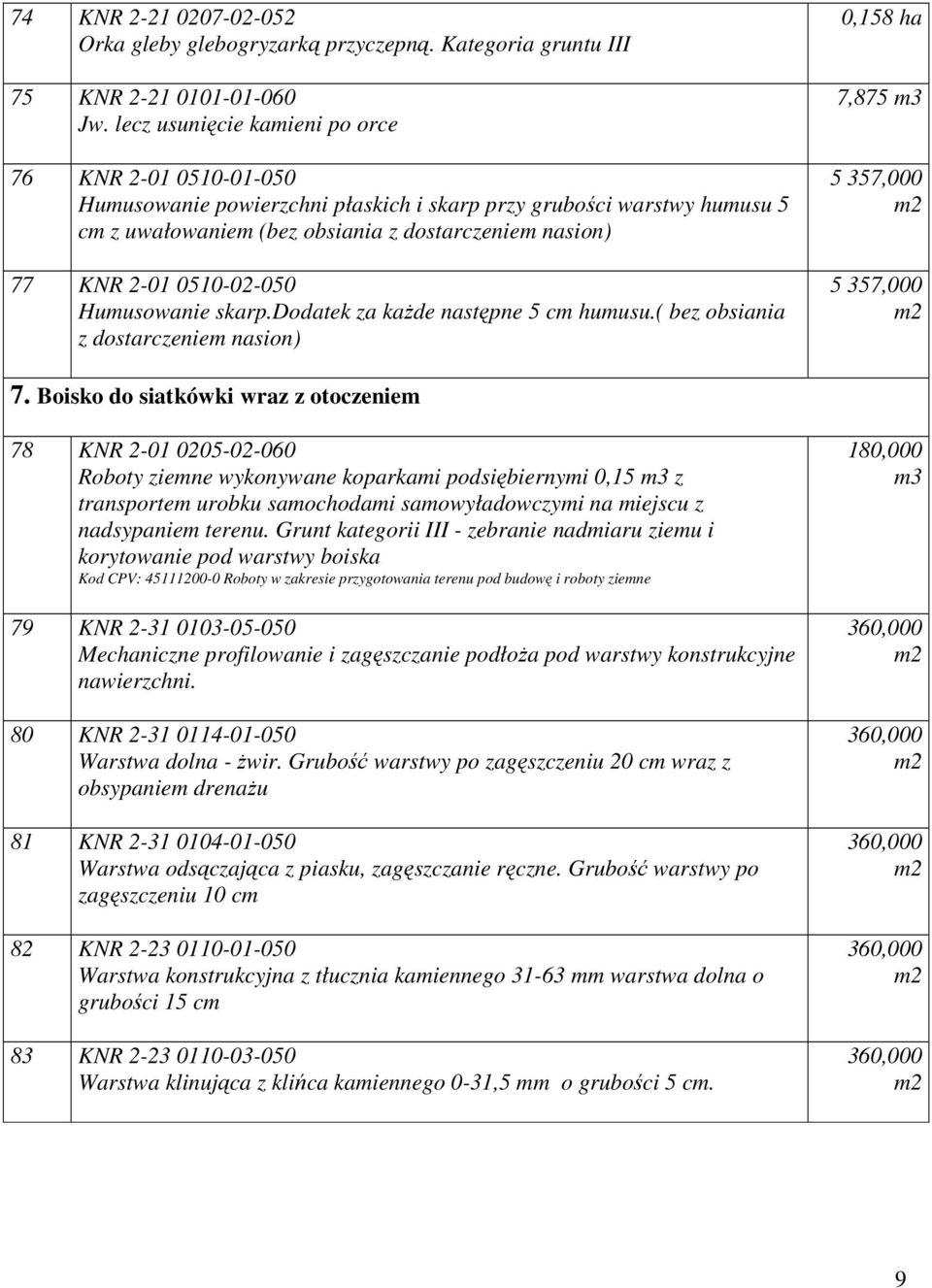

9 74 KNR Orka gleby glebogryzarką przyczepną. Kategoria gruntu III 75 KNR Jw. lecz usunięcie kamieni po orce 76 KNR Humusowanie powierzchni płaskich i skarp przy grubości warstwy humusu 5 cm z uwałowaniem (bez obsiania z dostarczeniem nasion) 77 KNR Humusowanie skarp.dodatek za kaŝde następne 5 cm humusu.( bez obsiania z dostarczeniem nasion) 0,158 ha 7, , , Boisko do siatkówki wraz z otoczeniem 78 KNR Roboty ziemne wykonywane koparkami podsiębiernymi 0,15 z transportem urobku samochodami samowyładowczymi na miejscu z nadsypaniem terenu. Grunt kategorii III - zebranie nadmiaru ziemu i korytowanie pod warstwy boiska Kod CPV: Roboty w zakresie przygotowania terenu pod budowę i roboty ziemne 79 KNR Mechaniczne profilowanie i zagęszczanie podłoŝa pod warstwy konstrukcyjne nawierzchni. 80 KNR Warstwa dolna - Ŝwir. Grubość warstwy po zagęszczeniu 20 cm wraz z obsypaniem drenaŝu 81 KNR Warstwa odsączająca z piasku, zagęszczanie ręczne. Grubość warstwy po zagęszczeniu 10 cm 82 KNR Warstwa konstrukcyjna z tłucznia kamiennego mm warstwa dolna o grubości 15 cm 83 KNR Warstwa klinująca z klińca kamiennego 0-31,5 mm o grubości 5 cm. 180, , , , , ,000 9

10 84 KNR UłoŜenie drenaŝu z rur z tworzyw sztucznych w otulinie syntetycznej w zwojach o śr. nom. 65 mm 85 KNR 4-01I Wykopy pod studzienki rewizyjne o głębokości do 1,50 m w gruncie kategorii IV 86 KNR 4-01I Wykopy pod rurociąg kanalizacji deszczowej o głębokości do 1,50 m w gruncie kategorii IV 87 KNR 2-18W Studzienki kanalizacyjne systemowe VAWIN o średnicy mm z zamknięciem rurą teleskopową,kinetą z PE i pokrywą Ŝeliwną 88 KNR 2-18W Kanały z rur kanalizacyjnych PVC o średnicy zewnętrznej 110 mm łączonych na wcisk 89 KNR PodłoŜa pod rurociąg o grubości 20 cm z materiałów sypkich 90 KNR Obsypka rurociągu z piasku w wykopie wykonana z przygotowaniem kruszywa. 91 KNR 4-01I Zasypanie wykopów z przerzutem ziemi na odległość do 3 m i ubiciem warstwami co 15 cm w gruncie kategorii IV 92 KNR Usunięcie kamieni z powierzchni przylegającej do boisk przeznaczonej na trawniki. 93 KNR Humusowanie powierzchni płaskich przy grubości warstwy humusu 5 cm z uwałowaniem(bez obsiania z dostarczeniem nasion) 94 KNR Humusowanie skarp.dodatek za kaŝde następne 5 cm humusu.(bez obsiania z dostarczeniem nasion) 180,000 m 0,960 7,000 2,000 szt 20,000 m 5,000 1,200 5,500 9, , ,000 10

11 95 KNR Osadzenie tuleji do słupków bramek i stojaków 96 KNR Wykonanie i montaŝ bramek z rur stalowych 6,000 szt 2,000 szt 11
