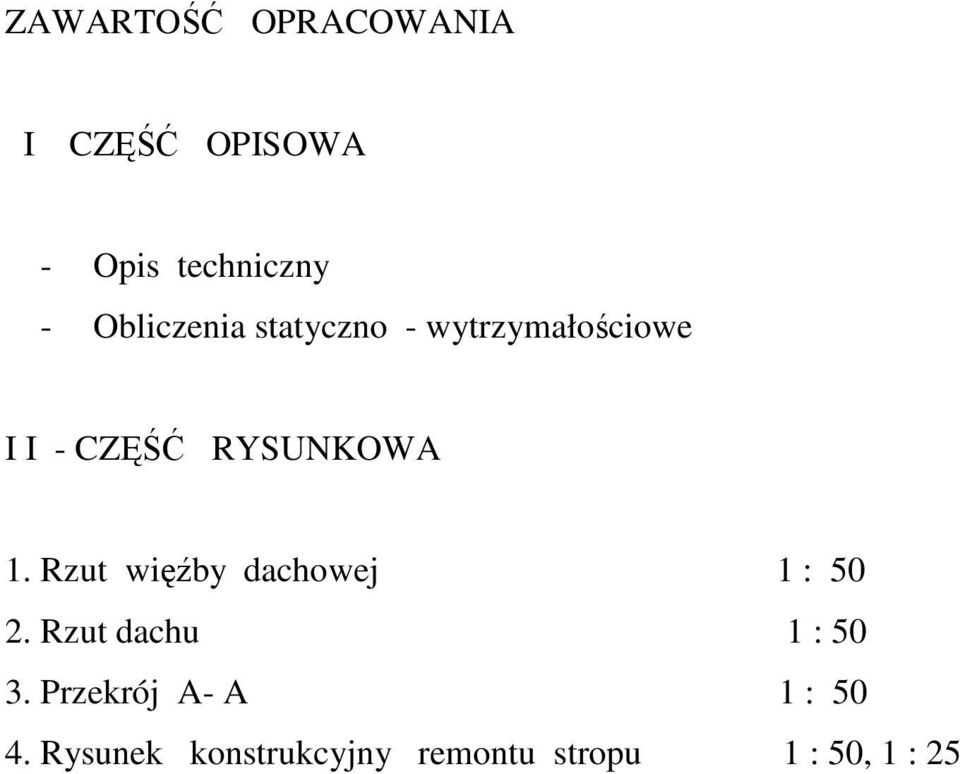

1 ZAWARTOŚĆ OPRACOWANIA I CZĘŚĆ OPISOWA - Opis techniczny - Obliczenia statyczno - wytrzymałościowe I I - CZĘŚĆ RYSUNKOWA 1. Rzut więźby dachowej 1 : Rzut dachu 1 : Przekrój A- A 1 : Rysunek konstrukcyjny remontu stropu 1 : 50, 1 : 25

1. Rzut więźby dachowej 1 : 50 2. Rzut dachu 1 : 50 3.

2 OPIS TECHNICZNY 1. PODSTAWA OPRACOWANIA Umowa z Inwestorem na wykonanie prac projektowych z czerwca 2006r Ekspertyza o stanie technicznym budynku 1/A Pałac z marca 2006r opracowana przez autora niniejszego projektu. 1.3.Literatura przedmiotu i obowiązujące normy budowlane. 2. LOKALIZACJA I CHARAKTERYSTYKA OBIEKTU. Przedmiotowy budynek zlokalizowany jest w Marcinkowicach gm. Chełmiec przy ul. Marcinkowicka 1.Wchodzi w skład Zespołu Szkół imienia Wł. Orkana. Jest to budynek jednopiętrowy, z poddaszem nieuŝytkowym z czterospadowym dachem. Budynek zrealizowany w technologii tradycyjnej. Posadowiony został bezpośrednio na gruncie za pośrednictwem kamienno- betonowych fundamentów. Ściany murowane z cegły ceramicznej pełnej. Stropy nad parterem stropy Kleina, nad piętrem -stropy drewniane, belkowe. Dach czterospadowy zrealizowany jako więźba dachowa drewniana dwustolcowa z tramem dolnym, przekazującym obciąŝenie na ściany budynku,nie dociąŝając stropu nad piętrem. Klatka schodowa betonowa. 3. ZAKRES OPRACOWANIA. W opracowaniu niniejszym podano rozwiązanie konstrukcyjne remontu budynku Pałacu zgodnie z zakresem programowym określonym w umowie z Inwestorem (Poz.1.1.).Zakres ten wynika z zaleceń podanych w ekspertyzie o stanie technicznym budynku.( Poz.1.2.) 2

Przedmiotowy budynek zlokalizowany jest w Marcinkowicach gm. Chełmiec przy ul. Marcinkowicka 1.Wchodzi w skład Zespołu Szkół imienia Wł. Orkana.

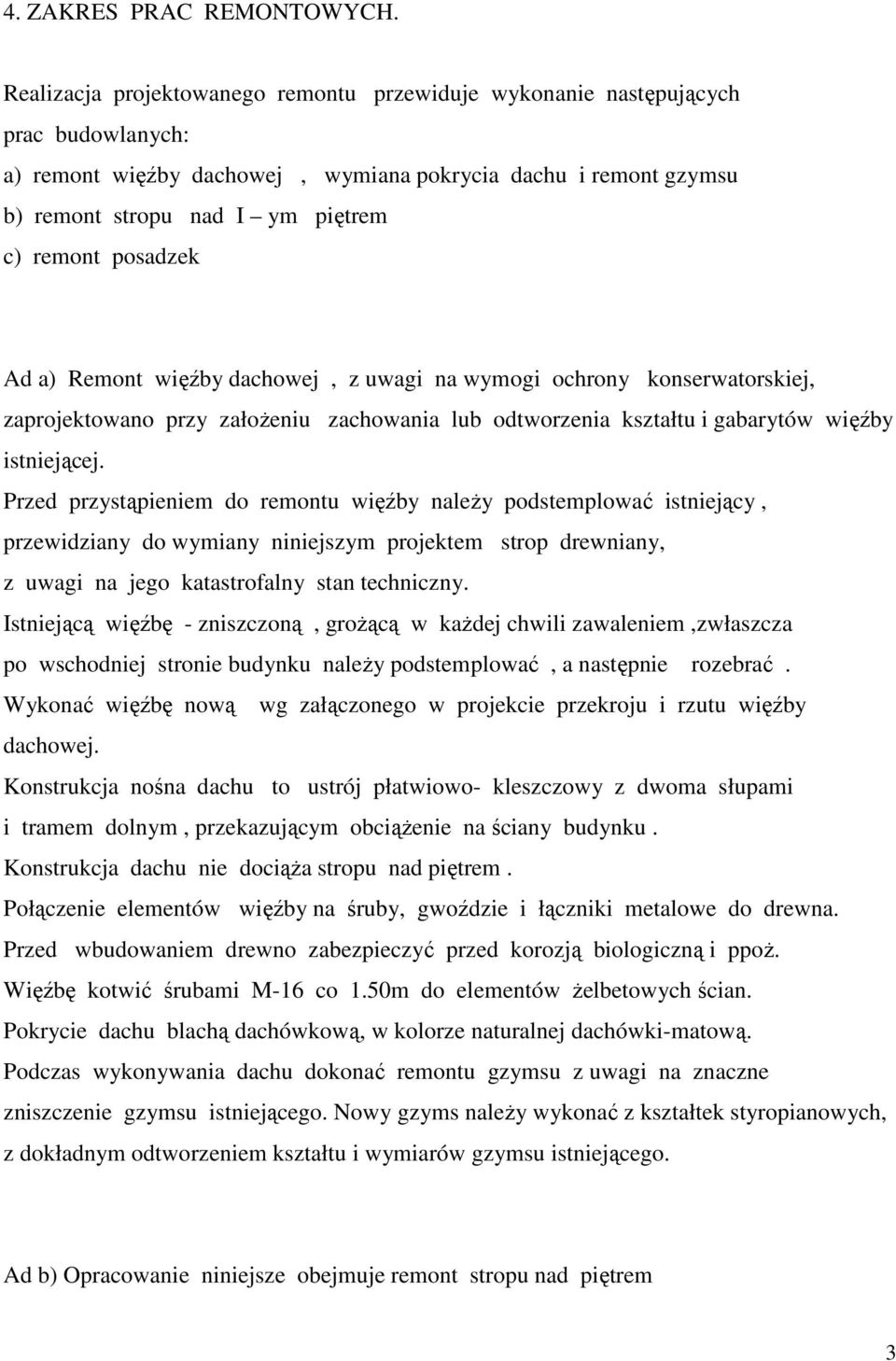

3 4. ZAKRES PRAC REMONTOWYCH. Realizacja projektowanego remontu przewiduje wykonanie następujących prac budowlanych: a) remont więźby dachowej, wymiana pokrycia dachu i remont gzymsu b) remont stropu nad I ym piętrem c) remont posadzek Ad a) Remont więźby dachowej, z uwagi na wymogi ochrony konserwatorskiej, zaprojektowano przy załoŝeniu zachowania lub odtworzenia kształtu i gabarytów więźby istniejącej. Przed przystąpieniem do remontu więźby naleŝy podstemplować istniejący, przewidziany do wymiany niniejszym projektem strop drewniany, z uwagi na jego katastrofalny stan techniczny. Istniejącą więźbę - zniszczoną, groŝącą w kaŝdej chwili zawaleniem,zwłaszcza po wschodniej stronie budynku naleŝy podstemplować, a następnie rozebrać. Wykonać więźbę nową wg załączonego w projekcie przekroju i rzutu więźby dachowej. Konstrukcja nośna dachu to ustrój płatwiowo- kleszczowy z dwoma słupami i tramem dolnym, przekazującym obciąŝenie na ściany budynku. Konstrukcja dachu nie dociąŝa stropu nad piętrem. Połączenie elementów więźby na śruby, gwoździe i łączniki metalowe do drewna. Przed wbudowaniem drewno zabezpieczyć przed korozją biologiczną i ppoŝ. Więźbę kotwić śrubami M-16 co 1.50m do elementów Ŝelbetowych ścian. Pokrycie dachu blachą dachówkową, w kolorze naturalnej dachówki-matową. Podczas wykonywania dachu dokonać remontu gzymsu z uwagi na znaczne zniszczenie gzymsu istniejącego. Nowy gzyms naleŝy wykonać z kształtek styropianowych, z dokładnym odtworzeniem kształtu i wymiarów gzymsu istniejącego. Ad b) Opracowanie niniejsze obejmuje remont stropu nad piętrem 3

posadzek Ad a) Remont więźby dachowej, z uwagi na wymogi ochrony konserwatorskiej, zaprojektowano przy załoŝeniu zachowania lub odtworzenia kształtu i gabarytów więźby istniejącej.

4 w następujących pomieszczeniach : - strop nad pomieszczeniem magazynowym (w momencie opracowywania niniejszej dokumentacji wyłączonym z eksploatacji - strop nad mieszkaniem składającym się z kuchni i pokoju - strop nad pokojem w mieszkaniu przyległym ( mieszkanie w środkowej części budynku Z uwagi na katastrofalny stan, groŝący w kaŝdej chwili zawaleniem, istniejącego stropu drewnianego w wymienionych wyŝej pomieszczeniach zaprojektowano wymianę stropu, na strop WPS na belkach stalowych. Przed przystąpieniem do wykonania nowego stropu naleŝy rozebrać przewidzianą do remontu więźbę dachową. Następnie rozebrać, po uprzednim dokładnym podstemplowaniu, przewidziany do wymiany strop drewniany Po rozebraniu stropu naleŝy, przed przystąpieniem do wykonania wieńca i osadzenia belek stalowych stropu WPS naprawić i wzmocnić istniejące mury piętra. Przede wszystkim naleŝy zapewnić stateczność ściany zewnętrznej piętra od strony parku ( ściana wychylona z pionu na skutek sił rozpierających z dachu oraz odrysowana od ściany wewnętrznej prostopadłej ). Ścianę tę naleŝy w odrysowanym naroŝu wzmocnić klamrami spinającymi ze ścianą prostopadłą. Połączenie ścian wykonać za pomocą klamer z zakończeniem śrubowym i śrub stęŝających.. Stosować klamry z płaskownika szer 80mm i grubości 7 mm oraz śruby o średnicy M24. Kotwie załoŝyć poniŝej stropu nad piętrem. Klamry spinające ukryć w ścianie oraz zabezpieczyć przed korozją. Po zakotwieniu ściany wszystkie występujące w murze rysy wypełnić zaprawą cementową M10 Fragmenty ścian zarysowane, spękane, zmurszałe i zawilgocone rozebrać i przemurować cegłą ceramiczną pełną klasy 15 MPa na zaprawie cem 10 MPa z zachowaniem wiązania cegieł. Następnie ściany piętra - w obrębie wymiany stropu - zwieńczyć obwodowym wieńcem Ŝelbetowym i wykonać strop belkowo płytowy typu WPS na belkach stalowych wg załączonego rysunku stropu. Stosować płyty WPS dla obc zewn p = 2.0 kn/m 2 4

wymienionych wyŝej pomieszczeniach zaprojektowano wymianę stropu, na strop WPS na belkach stalowych.

5 Belki dwuteowe - obetonować. Dolne stopki belek stalowych owinąć siatką tynkarską. W celu odciąŝenia pozostałego, drewnianego stropu nad piętrem naleŝy usunąć istniejące warstwy posadzkowe tj. polepę wraz z gruzem, pozostawiając jedynie konstrukcję stropu. Na całym rzucie stropu nad piętrem- wykonać warstwy posadzkowe podane na przekroju A- A. Ad c) Remont posadzek wykonać w pomieszczeniach w których zaprojektowano wymianę stropu. 5. ROZWIĄZANIE MATERIAŁOWE. W rozwiązaniu materiałowym przyjęto poniŝsze materiały: - płyty WPS typowe - dla obc zewn p = 2.0 kn/m 2 - belki stropu WPS - dwuteowniki I 160, I 220 i I stal St 3S - wieńce, obetonowanie belek stropu - beton B 25 zbrojenie wieńców- stal A -III, A I - przemurowania ścian - cegła ceramiczna pełna klasy 15MPa - ocieplenie stropu - wełna mineralna - więźba dachowa - drewno iglaste klasy C24 - pokrycie - blacha dachówkowa, powlekana. - posadzki -deski gr.32mm na legarach 8x8cm, układanych krzyŝowo w rozstawie co 50cm. 6. UWAGI OGÓLNE Podczas prowadzenia robót budowlanych naleŝy zapewnić stały nadzór osoby uprawnionej. 5

Ad c) Remont posadzek wykonać w pomieszczeniach w których zaprojektowano wymianę stropu. 5. ROZWIĄZANIE MATERIAŁOWE.

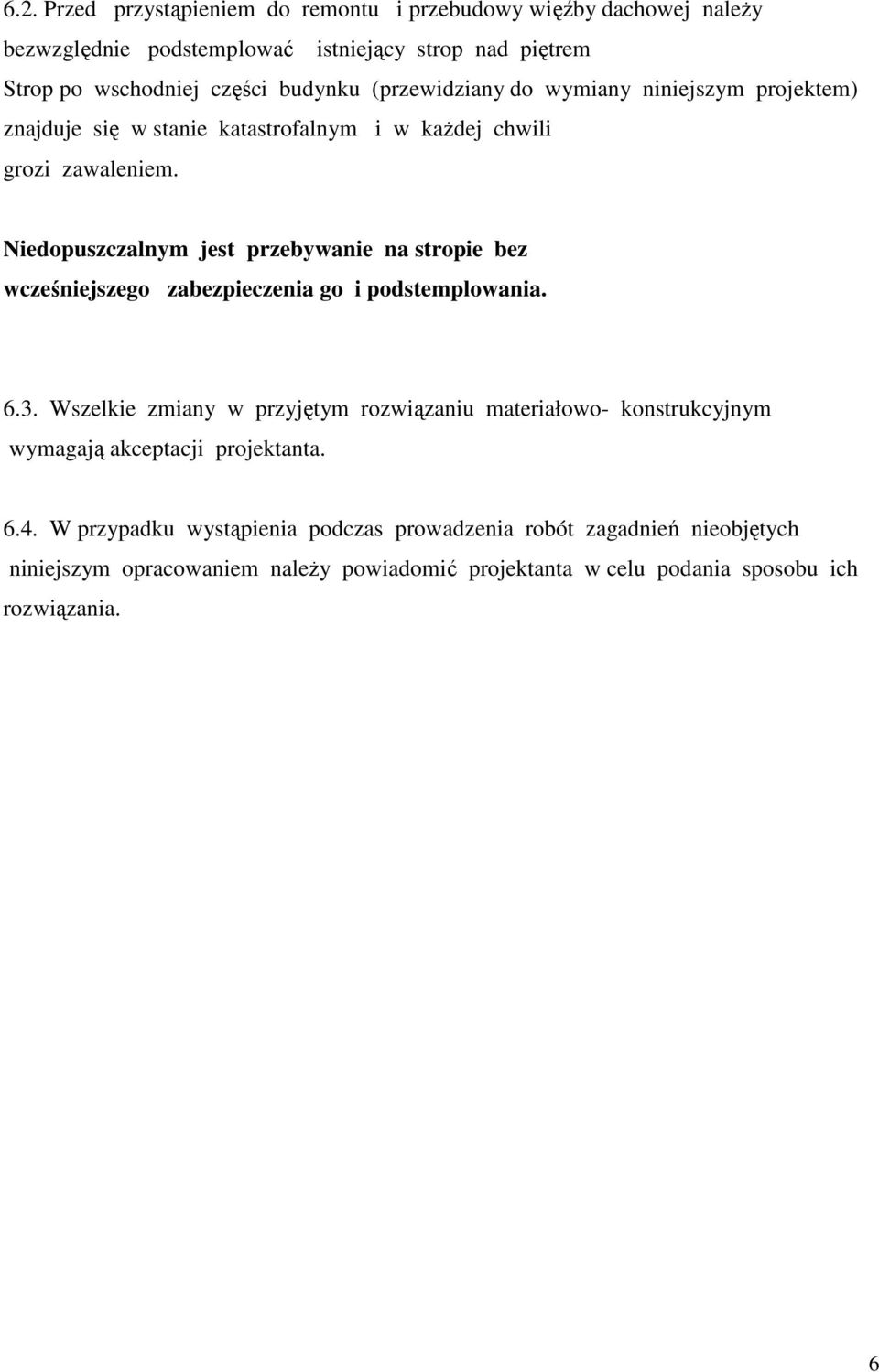

6 6.2. Przed przystąpieniem do remontu i przebudowy więźby dachowej naleŝy bezwzględnie podstemplować istniejący strop nad piętrem Strop po wschodniej części budynku (przewidziany do wymiany niniejszym projektem) znajduje się w stanie katastrofalnym i w kaŝdej chwili grozi zawaleniem. Niedopuszczalnym jest przebywanie na stropie bez wcześniejszego zabezpieczenia go i podstemplowania Wszelkie zmiany w przyjętym rozwiązaniu materiałowo- konstrukcyjnym wymagają akceptacji projektanta W przypadku wystąpienia podczas prowadzenia robót zagadnień nieobjętych niniejszym opracowaniem naleŝy powiadomić projektanta w celu podania sposobu ich rozwiązania. 6

Niedopuszczalnym jest przebywanie na stropie bez wcześniejszego zabezpieczenia go i podstemplowania. 6.3.
