1 INSTRUKCJA MONTAŻU I EKSPLOATACJI Wymienniki MEGA Solar klasa A A A A A A A Wydanie

2 Spis treści 1. Wstęp WSTĘP RECYKLING I UTYLIZACJA STOSOWANIE ZGODNE Z PRZEZNACZENIEM Opis budowy BUDOWA I DZIAŁANIE Instalacja MIEJSCE USTAWIENIA DEMONTAŻ OBUDOWY WYMAGANIA INSTALACYJNE Podłączenie, uruchomienie PODŁĄCZENIE URUCHOMIENIE OSTRZEŻENIA I ZALECENIA PRAKTYCZNE Konserwacja KONTROLA MAGNEZOWEJ ANODY OCHRONNEJ POMIAR STOPNIA ZUŻYCIA MAGNEZOWEJ ANODY OCHRONNEJ WYMIANA MAGNEZOWEJ ANODY OCHRONNEJ CZYSZCZENIE ZBIORNIKA Akcesoria i części zamienne Serwis Dane techniczne WYMIARY URZĄDZEŃ 220/300/400/ A WYMIARY URZĄDZEŃ 750/ A Karta gwarancyjna OBJAŚNIENIA SYMBOLI W instrukcji stosuje się następujące symbole graficzne: Ten symbol informuje o zagrożeniu dla urządzenia lub osoby. Ten symbol oznacza przydatne informacje i wskazówki. UWAGA: za pomocą symboli oznaczono istotne informacje w celu ułatwienia zaznajomienia się z instrukcją. Nie zwalnia to jednak Użytkownika i Instalatora od przestrzegania wymagań nie oznaczonych za pomocą symboli graficznych! NIBE-BIAWAR sp. z o.o. zastrzega sobie prawo do wprowadzenia zmian technicznych oferowanych wyrobów. 1

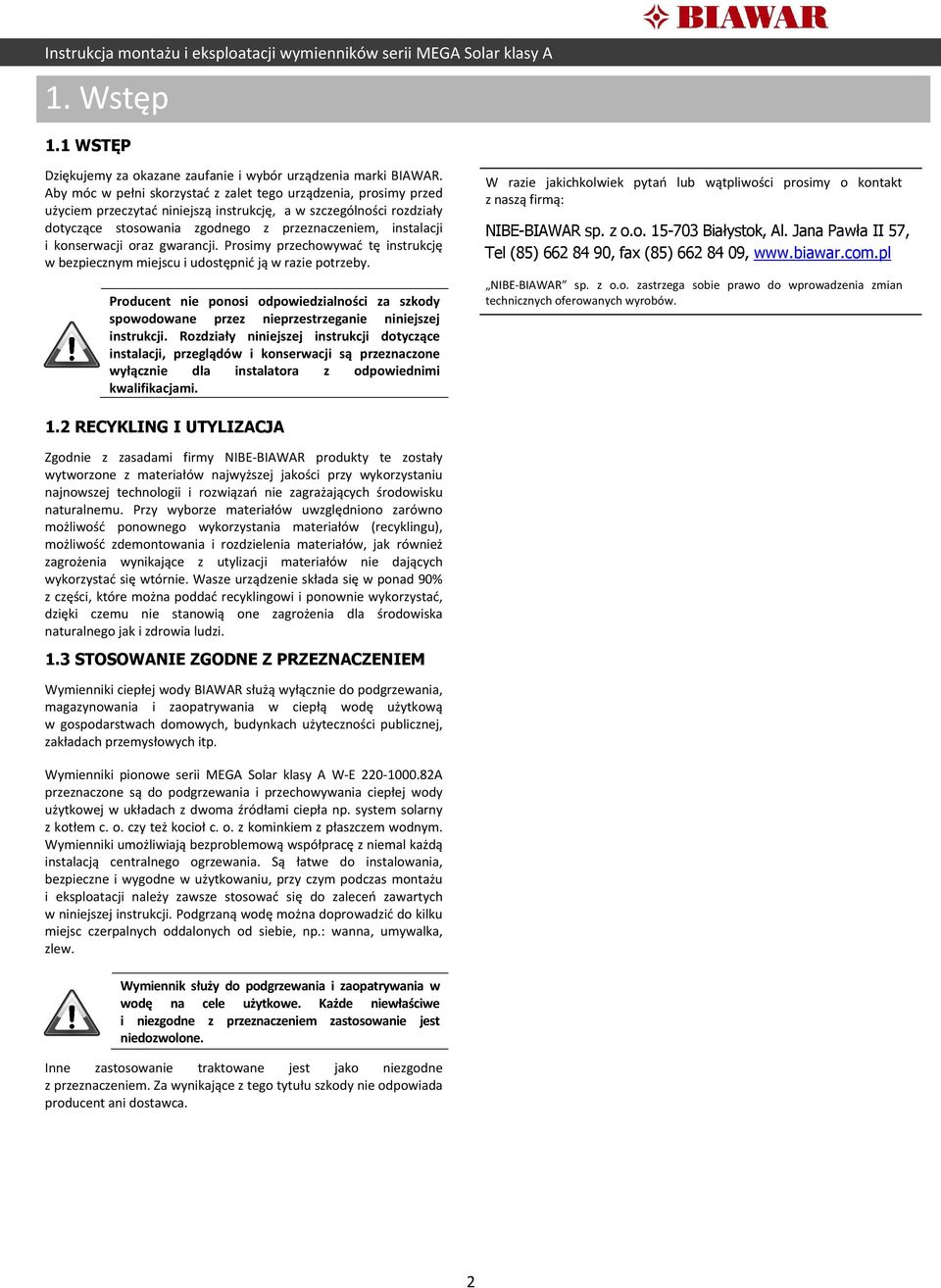

3 1. Wstęp 1.1 WSTĘP Dziękujemy za okazane zaufanie i wybór urządzenia marki BIAWAR. Aby móc w pełni skorzystać z zalet tego urządzenia, prosimy przed użyciem przeczytać niniejszą instrukcję, a w szczególności rozdziały dotyczące stosowania zgodnego z przeznaczeniem, instalacji i konserwacji oraz gwarancji. Prosimy przechowywać tę instrukcję w bezpiecznym miejscu i udostępnić ją w razie potrzeby. Producent nie ponosi odpowiedzialności za szkody spowodowane przez nieprzestrzeganie niniejszej instrukcji. Rozdziały niniejszej instrukcji dotyczące instalacji, przeglądów i konserwacji są przeznaczone wyłącznie dla instalatora z odpowiednimi kwalifikacjami. W razie jakichkolwiek pytań lub wątpliwości prosimy o kontakt z naszą firmą: NIBE-BIAWAR sp. z o.o Białystok, Al. Jana Pawła II 57, Tel (85) , fax (85) , NIBE-BIAWAR sp. z o.o. zastrzega sobie prawo do wprowadzenia zmian technicznych oferowanych wyrobów. 1.2 RECYKLING I UTYLIZACJA Zgodnie z zasadami firmy NIBE-BIAWAR produkty te zostały wytworzone z materiałów najwyższej jakości przy wykorzystaniu najnowszej technologii i rozwiązań nie zagrażających środowisku naturalnemu. Przy wyborze materiałów uwzględniono zarówno możliwość ponownego wykorzystania materiałów (recyklingu), możliwość zdemontowania i rozdzielenia materiałów, jak również zagrożenia wynikające z utylizacji materiałów nie dających wykorzystać się wtórnie. Wasze urządzenie składa się w ponad 90% z części, które można poddać recyklingowi i ponownie wykorzystać, dzięki czemu nie stanowią one zagrożenia dla środowiska naturalnego jak i zdrowia ludzi. 1.3 STOSOWANIE ZGODNE Z PRZEZNACZENIEM Wymienniki ciepłej wody BIAWAR służą wyłącznie do podgrzewania, magazynowania i zaopatrywania w ciepłą wodę użytkową w gospodarstwach domowych, budynkach użyteczności publicznej, zakładach przemysłowych itp. Wymienniki pionowe serii MEGA Solar klasy A A przeznaczone są do podgrzewania i przechowywania ciepłej wody użytkowej w układach z dwoma źródłami ciepła np. system solarny z kotłem c. o. czy też kocioł c. o. z kominkiem z płaszczem wodnym. Wymienniki umożliwiają bezproblemową współpracę z niemal każdą instalacją centralnego ogrzewania. Są łatwe do instalowania, bezpieczne i wygodne w użytkowaniu, przy czym podczas montażu i eksploatacji należy zawsze stosować się do zaleceń zawartych w niniejszej instrukcji. Podgrzaną wodę można doprowadzić do kilku miejsc czerpalnych oddalonych od siebie, np.: wanna, umywalka, zlew. Wymiennik służy do podgrzewania i zaopatrywania w wodę na cele użytkowe. Każde niewłaściwe i niezgodne z przeznaczeniem zastosowanie jest niedozwolone. Inne zastosowanie traktowane jest jako niezgodne z przeznaczeniem. Za wynikające z tego tytułu szkody nie odpowiada producent ani dostawca. 2

4 Instrukcja montażu i eksploatacji wymienników serii MEGA Solar klasy A 2. Opis budowy 2.1 BUDOWA I DZIAŁANIE Wymienniki pionowe z dwiema wężownicami serii MEGA Solar klasy A ( xx.82a) występują w sześciu pojemnościach: 220 l, 300 l, 400 l, 500 l, 750 l, 1000 l. Są urządzeniami ciśnieniowymi, tzn. ciśnienia panujące w zbiorniku i wężownicach są równoważne ciśnieniom w odpowiadających im instalacjach. Zbiornik wymiennika wykonany jest z wysokogatunkowej blachy stalowej i wyposażony jest w dwie wężownice spiralne, które mogą współpracować z różnymi źródłami ciepła np. kocioł c.o., system solarny, pompa ciepła itp. W każdej z wersji zbiornik ciepłej wody użytkowej zabezpieczony jest przed korozją emalią ceramiczną oraz odizolowaną ochronną anodą magnezową. Izolację cieplną zbiornika stanowi specjalny polistyren EPS o grubości od 60 do 140 (w zależności od pojemności zbiornika), który zapewnia bardzo dobre właściwości termoizolacyjne urządzeń. Wymienniki posiadają estetyczną obudowę z tworzywa sztucznego, wskaźnik temperatury, otwór rewizyjny oraz króćce do montażu elektrycznego modułu grzejnego i podłączenia cyrkulacji c.w.u. Wszystkie wyroby umożliwiają instalację elektrycznego modułu grzejnego oraz podłączenie instalacji cyrkulacyjnej c.w.u. Rys. 2 Widok z boku 220/300/400/500.82A Rys. 3 Widok z boku 750/ A Rys. 1 Przekrój wymiennika A OPIS: Izolacja dolna zbiornika Wężownica dolna Magnezowa anoda ochronna Wężownica górna Izolacja górna zbiornika Rura poborowa c.w.u. Izolacja boczna zbiornika Zbiornik emaliowany Nóżka regulowana Otwór rewizyjny 3 Króciec do montażu elektrycznego modułu grzejnego Termometr zegarowy Pobór c.w.u. Zasilanie wężownicy górnej Króciec cyrkulacji c.w.u. Osłona czujnika temperatury Powrót z wężownicy górnej Zasilanie wężownicy dolnej Powrót z wężownicy dolnej Wlot zimnej wody użytkowej

5 3. Instalacja 3.1 MIEJSCE USTAWIENIA Wymiennik może być zainstalowany w dowolnym pomieszczeniu, zabezpieczonym przed spadkiem temperatury poniżej 0 C, wygodnym dla użytkownika (np. w piwnicy, kotłowni itp.), w sposób, który w przyszłości zapewni bezproblemowe przeprowadzenie czynności konserwacyjnych lub serwisowych. Zaleca się jednak ustawić wymiennik w jak najbliższym sąsiedztwie głównego źródła ciepła, co pozwoli na uniknięcie niepotrzebnych strat energii cieplnej. Przy wyborze miejsca ustawienia należy też uwzględnić ciężar napełnionego wymiennika. Co do zasady miejsce ustawienia wymiennika należy dobrać w sposób umożliwiający odpowiednio racjonalne prowadzenie zarówno instalacji wody użytkowej jak i przewodów grzewczych. Dla uniknięcia strat energii wszystkie przewody hydrauliczne należy dokładnie zaizolować. Przy montażu wymiennika należy wziąć pod uwagę wolną przestrzeń nad urządzeniem potrzebną do obsługi/wymiany ochronnej anody magnezowej równą w przybliżeniu długości anody. W przypadku niewystarczającej ilości miejsca niezbędnego do zastosowania prętowej anody magnezowej (stosowanej standardowo), można zastosować odpowiednią anodę tytanową (jej montaż należy przeprowadzić zgodnie z instrukcją montażu producenta anody) lub odpowiednią łańcuchową anodę magnezową. Zestawienie anod ochronnych oferowanych przez firmę NIBE - BIAWAR patrz pkt. 6 Akcesoria i części zamienne. Rys. 5 Poziomowanie urządzenia ( xx.82a) Ustawienie i poziomowanie wymiennika realizuje się za pomocą regulowanych nóżek (Rys. 5), które umożliwiają regulację o DEMONTAŻ OBUDOWY Aby ułatwić wniesienie i umiejscowienie wymiennika, istnieje możliwość zdemontowania obudowy zewnętrznej wraz z izolacją termiczną. W tym celu należy (patrz Rys. 6): 1. Usunąć termometr zegarowy oraz zaślepkę króćca modułu grzejnego. 2. Zdemontować zaślepkę otworu rewizyjnego. 3. Zdjąć pokrywę obudowy wraz z górną izolacją termiczną. 4. Usunąć korki zabezpieczające z króćców. 5. Usunąć czarne przepusty. 6. Odkręcić wkręty mocujące i zdemontować listwę łączącą płaszcz obudowy. 7. Zdjąć płaszcz otaczający zbiornik (płaszcz obudowy). 8. Zdemontować czteroczęściową izolację termiczną. Po ustawieniu wymiennika we właściwym miejscu, zdemontowane elementy należy zamontować w odwrotnej kolejności. Rys. 4 Minimalna odległość do wymiany magnezowej anody ochronnej Tabela 1 Minimalne odległości do wymiany magnezowej anody ochronnej Wymiennik MEGA Solar klasa A jedn A A A A A A A min* *- odległość tę można zmniejszyć stosując odpowiednią łańcuchową anodę magnezową lub odpowiednią anodę tytanową. Zestawienie anod ochronnych oferowanych przez firmę NIBE-Biawar patrz Pkt. 6 Akcesoria i części zamienne. 4

6 Instrukcja montażu i eksploatacji wymienników serii MEGA Solar klasy A Rys. 6 Demontaż obudowy 3.3 WYMAGANIA INSTALACYJNE Zainstalowanie i pierwsze uruchomienie wymiennika powinno być wykonane przez osobę z odpowiednimi kwalifikacjami. Instalator powinien poinformować użytkownika odnośnie funkcji wyrobu oraz udzielić niezbędnych informacji co do bezpiecznego użytkowania. Na przewodzie doprowadzającym zimną wodę bezwzględnie musi być zamontowany odpowiedni zawór/zawory bezpieczeństwa, który będzie chronił urządzenie przed nadmiernym wzrostem ciśnienia! Montaż jakichkolwiek przewężeń (np. reduktorów, osadników zanieczyszczeń, itp.) oraz zaworów odcinających pomiędzy wymiennikiem a zaworem bezpieczeństwa jest niedozwolony. Dopuszcza się jedynie montaż trójnika z zaworem spustowym, umożliwiającym opróżnienie zbiornika oraz trójnika z naczyniem przeponowym. Zabezpieczenie przed nadmiernym wzrostem ciśnienia należy wykonać zgodnie z obowiązującymi przepisami. Wymiennik należy podłączyć do instalacji wodociągowej o ciśnieniu wody min 1 bar, max 6 bar (dla zbiorników o poj. 220 l) lub max 10 bar (dla zbiorników o poj l) i instalacji grzewczych, w których parametry czynnika grzewczego nie przekraczają dopuszczalnych wartości pracy wężownic (patrz Tabela 2 Dane techniczne). Jeżeli ciśnienie na wejściu zimnej wody do zbiornika ma wartość wyższą niż dopuszczalna, należy zastosować reduktor ciśnienia. Nie należy blokować zaworu bezpieczeństwa ani przewodu odpływowego, tak aby w zbiorniku nie mogło powstać nadmierne nadciśnienie. Podłączenie instalacji grzewczej i wodociągowej należy wykonać zgodnie ze schematem instalacyjnym (patrz Rys. 7). Podczas podgrzewania wody może następować niewielki, chwilowy wypływ z zaworu bezpieczeństwa. Nie wolno temu zapobiegać, ponieważ zablokowanie zaworu bezpieczeństwa może być przyczyną awarii urządzenia. Podczas podgrzewania wody w zbiorniku wzrasta ciśnienie, dlatego też każdy wymiennik musi być wyposażony w odpowiedni zawór bezpieczeństwa, zamontowany na doprowadzeniu wody zimnej, który będzie chronił wymiennik przed nadmiernym wzrostem ciśnienia. Podczas podgrzewania wody, może następować niewielki, chwilowy wypływ z zaworu bezpieczeństwa, co świadczy o wzroście ciśnienia powyżej znamionowego i zadziałaniu zaworu. W żaden sposób nie można temu przeciwdziałać, ponieważ zablokowanie zaworu bezpieczeństwa może być przyczyną awarii urządzenia. Odpływ z zaworu bezpieczeństwa powinien być odprowadzony do kanalizacji lub kratki ściekowej. Przewód odpływowy zaworu bezpieczeństwa powinien być zainstalowany w sposób ciągły ku dołowi, w otoczeniu wolnym od przemarzań i pozostawać otwarty do atmosfery. Producent nie ponosi odpowiedzialności za zalanie pomieszczenia w wyniku zadziałania zaworu. Nie wolno korzystać z urządzenia jeżeli występuje niedrożność zaworu bezpieczeństwa. W celu zminimalizowania zjawiska wypływu wody z zaworu bezpieczeństwa, związanego z rozszerzalnością cieplną cieczy, zaleca się zainstalowanie odpowiedniego naczynia przeponowego na przyłączu wody zimnej (Rys. 7 poz. 9). W instalacji grzewczej w celu ochrony pomp, zaworu zwrotnego itp., zaleca się zainstalowanie filtra siatkowego. 5

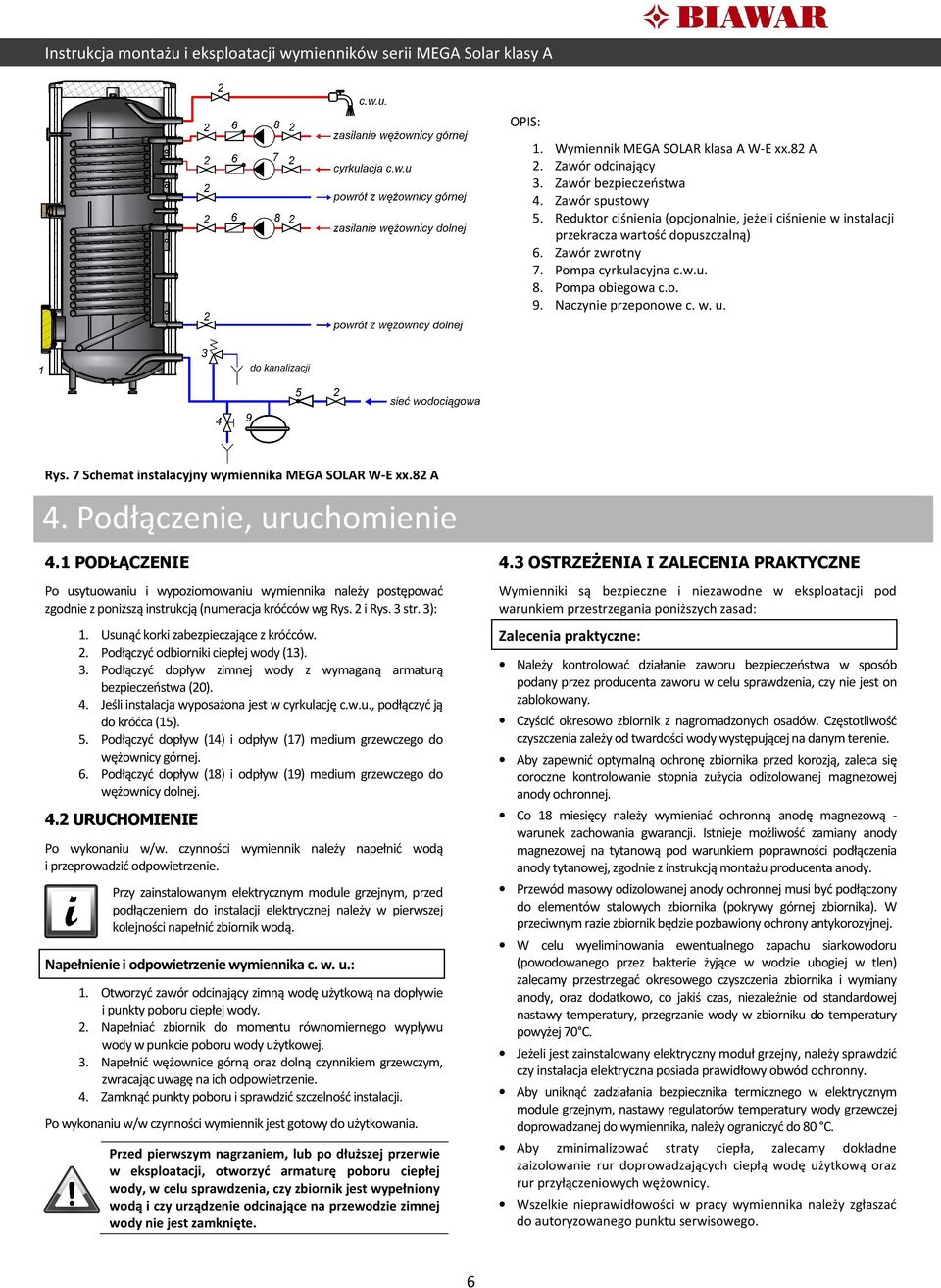

7 OPIS: 1. Wymiennik MEGA SOLAR klasa A xx.82 A 2. Zawór odcinający 3. Zawór bezpieczeństwa 4. Zawór spustowy 5. Reduktor ciśnienia (opcjonalnie, jeżeli ciśnienie w instalacji przekracza wartość dopuszczalną) 6. Zawór zwrotny 7. Pompa cyrkulacyjna c.w.u. 8. Pompa obiegowa c.o. 9. Naczynie przeponowe c. w. u. Rys. 7 Schemat instalacyjny wymiennika MEGA SOLAR xx.82 A 4. Podłączenie, uruchomienie 4.1 PODŁĄCZENIE Po usytuowaniu i wypoziomowaniu wymiennika należy postępować zgodnie z poniższą instrukcją (numeracja króćców wg Rys. 2 i Rys. 3 str. 3): 1. Usunąć korki zabezpieczające z króćców. 2. Podłączyć odbiorniki ciepłej wody (13). 3. Podłączyć dopływ zimnej wody z wymaganą armaturą bezpieczeństwa (20). 4. Jeśli instalacja wyposażona jest w cyrkulację c.w.u., podłączyć ją do króćca (15). 5. Podłączyć dopływ (14) i odpływ (17) medium grzewczego do wężownicy górnej. 6. Podłączyć dopływ (18) i odpływ (19) medium grzewczego do wężownicy dolnej. 4.2 URUCHOMIENIE Po wykonaniu w/w. czynności wymiennik należy napełnić wodą i przeprowadzić odpowietrzenie. Przy zainstalowanym elektrycznym module grzejnym, przed podłączeniem do instalacji elektrycznej należy w pierwszej kolejności napełnić zbiornik wodą. Napełnienie i odpowietrzenie wymiennika c. w. u.: 1. Otworzyć zawór odcinający zimną wodę użytkową na dopływie i punkty poboru ciepłej wody. 2. Napełniać zbiornik do momentu równomiernego wypływu wody w punkcie poboru wody użytkowej. 3. Napełnić wężownice górną oraz dolną czynnikiem grzewczym, zwracając uwagę na ich odpowietrzenie. 4. Zamknąć punkty poboru i sprawdzić szczelność instalacji. Po wykonaniu w/w czynności wymiennik jest gotowy do użytkowania. Przed pierwszym nagrzaniem, lub po dłuższej przerwie w eksploatacji, otworzyć armaturę poboru ciepłej wody, w celu sprawdzenia, czy zbiornik jest wypełniony wodą i czy urządzenie odcinające na przewodzie zimnej wody nie jest zamknięte. 4.3 OSTRZEŻENIA I ZALECENIA PRAKTYCZNE Wymienniki są bezpieczne i niezawodne w eksploatacji pod warunkiem przestrzegania poniższych zasad: Zalecenia praktyczne: Należy kontrolować działanie zaworu bezpieczeństwa w sposób podany przez producenta zaworu w celu sprawdzenia, czy nie jest on zablokowany. Czyścić okresowo zbiornik z nagromadzonych osadów. Częstotliwość czyszczenia zależy od twardości wody występującej na danym terenie. Aby zapewnić optymalną ochronę zbiornika przed korozją, zaleca się coroczne kontrolowanie stopnia zużycia odizolowanej magnezowej anody ochronnej. Co 18 miesięcy należy wymieniać ochronną anodę magnezową - warunek zachowania gwarancji. Istnieje możliwość zamiany anody magnezowej na tytanową pod warunkiem poprawności podłączenia anody tytanowej, zgodnie z instrukcją montażu producenta anody. Przewód masowy odizolowanej anody ochronnej musi być podłączony do elementów stalowych zbiornika (pokrywy górnej zbiornika). W przeciwnym razie zbiornik będzie pozbawiony ochrony antykorozyjnej. W celu wyeliminowania ewentualnego zapachu siarkowodoru (powodowanego przez bakterie żyjące w wodzie ubogiej w tlen) zalecamy przestrzegać okresowego czyszczenia zbiornika i wymiany anody, oraz dodatkowo, co jakiś czas, niezależnie od standardowej nastawy temperatury, przegrzanie wody w zbiorniku do temperatury powyżej 70 C. Jeżeli jest zainstalowany elektryczny moduł grzejny, należy sprawdzić czy instalacja elektryczna posiada prawidłowy obwód ochronny. Aby uniknąć zadziałania bezpiecznika termicznego w elektrycznym module grzejnym, nastawy regulatorów temperatury wody grzewczej doprowadzanej do wymiennika, należy ograniczyć do 80 C. Aby zminimalizować straty ciepła, zalecamy dokładne zaizolowanie rur doprowadzających ciepłą wodę użytkową oraz rur przyłączeniowych wężownicy. Wszelkie nieprawidłowości w pracy wymiennika należy zgłaszać do autoryzowanego punktu serwisowego. 6

8 Ostrzeżenia: Zabrania się uruchamiania obiegu czynnika grzewczego, jeżeli zbiornik nie jest wypełniony wodą. Zabrania się użytkowania wymiennika, jeżeli stwierdzi się nieprawidłowe działanie zaworu bezpieczeństwa Zabrania się instalowania urządzeń (np. zaworu odcinającego, zwrotnego itp.) pomiędzy ogrzewaczem a zaworem bezpieczeństwa (wyjątek stanowi jedynie trójnik). Zabrania się dokonywania samodzielnych napraw urządzenia. 5. Konserwacja Warunkiem ciągłej gotowości eksploatacyjnej, niezawodności i długiego okresu użytkowania jest przeprowadzanie okresowych przeglądów i konserwacji. Do czynności konserwacyjnych należą: - okresowa kontrola i wymiana magnezowej anody ochronnej, - czyszczenie zbiornika. Okresowo należy sprawdzać gotowość eksploatacyjną zaworu bezpieczeństwa w sposób podany przez producenta zaworu. 5.1 KONTROLA MAGNEZOWEJ ANODY OCHRONNEJ Wymienniki serii MEGA SOLAR A w celu ochrony przed korozją, pokryte są wewnątrz emalią ceramiczną oraz dodatkowo zabezpieczone odizolowaną ochronną anodą magnezową. W procesie normalnej eksploatacji anoda koroduje jako pierwsza chroniąc tym samym płaszcz zbiornika i dlatego należy jej stan okresowo kontrolować. Szybkość korozji anody ochronnej jest różna i zależy od jakości wody występującej na danym terenie. W celu maksymalnej ochrony przed korozją, zaleca się coroczne kontrolowanie stopnia zużycia anody ochronnej. Zastosowanie odizolowanej anody pozwala na kontrolę stopnia zużycia anody poprzez pomiar natężenia stałego prądu ochronnego bez konieczności jej wykręcania i opróżniania zbiornika (przerywania pracy wymiennika). Rozwiązanie to znacznie ułatwia eksploatację urządzenia oraz dodatkowo wpływa na niezawodność i długi okres użytkowania. Niedozwolone jest tamowanie wycieku wody z zaworu bezpieczeństwa. Zabrania się zamykania zaworów odcinających obieg wymiennika przy ogrzewaniu tylko modułem elektrycznym- takie postępowanie spowodowałoby uszkodzenie wężownicy POMIAR STOPNIA ZUŻYCIA MAGNEZOWEJ ANODY OCHRONNEJ W celu sprawdzenia stanu zużycia anody, należy (patrz Rys. 9): 1. Zdjąć pokrywę obudowy wraz z izolacją termiczną. 2. Odłączyć przewód łączący (masowy) (a) od pokrywy stalowej zbiornika. 3. Pomiędzy przewód masowy, a gwintowany trzpień M5 włączyć szeregowo miernik elektryczny (zakres w ma) i zmierzyć natężenie stałego prądu ochronnego. Natężenie stałego prądu ochronnego nie powinno być mniejsze niż 0,3 ma przy napełnionym zbiorniku. W przypadku zbyt małego natężenia prądu, należy anodę wykręcić i wizualnie zweryfikować jej stan zużycia. Jeżeli anoda jest wyraźnie skorodowana (ponad 50% ubytku), należy bezzwłocznie ją wymienić. Po wykonanym pomiarze ponownie podłączyć przewód masowy anody do zbiornika. W przypadku gdy pomiar natężenia nie wykazuje zużycia anody, maksymalny czas pracy anody powinien wynosić nie więcej niż 18 miesięcy. Po upływie tego czasu anodę należy wymienić. Rys. 9 Pomiar natężenia stałego prądu ochronnego Rys. 8 Odizolowana ochronna anoda magnezowa 7

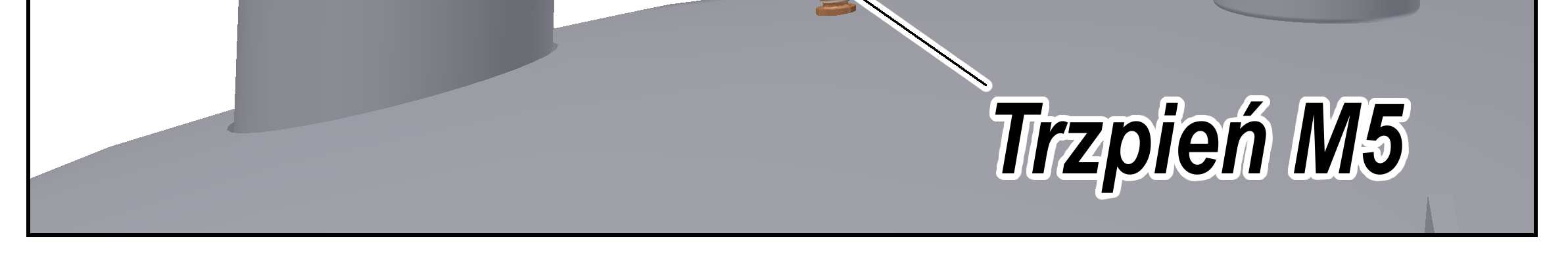

9 Instrukcja montażu i eksploatacji wymienników serii MEGA Solar klasy A WYMIANA MAGNEZOWEJ ANODY OCHRONNEJ 5.2 CZYSZCZENIE ZBIORNIKA Wymianę magnezowej anody ochronnej należy przeprowadzać co 18 miesięcy (bez względu na wskazania pomiarowe). W zastępstwie anody magnezowej można zastosować anodę tytanową. Jej montaż należy przeprowadzić zgodnie z instrukcją montażu anody. W trakcie eksploatacji wymiennika, z ogrzewanej wody następuje wytrącanie tzw. kamienia kotłowego. Ilość osadzonego kamienia zależy od twardości wody, temperatury roboczej i czasu użytkowania urządzenia. Pokryte kamieniem powierzchnie grzejne zmniejszają moc grzewczą wymiennika, zwiększają zużycie energii i wydłużają czas nagrzewania. Zaleca się przeprowadzać czyszczenie zbiornika z nagromadzonych osadów z częstotliwością minimum raz na dwa lata, w przypadku wody twardej lub bardzo twardej należy wybrać krótsze odstępy między czyszczeniami. Wymianę magnezowej anody ochronnej przeprowadzać co najmniej raz na 18 miesięcy. Jej regularna kontrola, wymiana i prawidłowy montaż są warunkiem utrzymania gwarancji na zbiornik. Przystępując do czyszczenia zbiornika należy postępować zgodnie z poniższą instrukcją: Podczas wymiany anody magnezowej należy postępować zgodnie z poniższą instrukcją (patrz Rys. 10): 1. Przygotować nową uszczelkę otworu rewizyjnego. Stara uszczelka nie może być użyta ponownie (zestawienie uszczelek otworu rewizyjnego patrz pkt. 6 Akcesoria i części zamienne). 2. W przypadku zainstalowanego elektrycznego modułu grzejnego, w pierwszej kolejności odłączyć moduł od zasilania elektrycznego. 3. Wyłączyć urządzenia grzewcze zasilające wymiennik i poczekać do całkowitego wystygnięcia wody w zbiorniku. 4. Odciąć dopływ wody użytkowej i opróżnić zbiornik przez zawór spustowy (Rys. 7 poz. 4). 5. Zdemontować zaślepkę oraz izolację otworu rewizyjnego. 6. Odkręcić śruby pokrywy otworu rewizyjnego, zdjąć pokrywę kołnierzową, a następnie przepłukać zbiornik i usunąć nagromadzony osad i szlam wapienny. W razie potrzeby należy usunąć osady wapienne z wężownicy zagwarantuje to właściwą wymianę energii cieplnej. 7. Po przeprowadzonym czyszczeniu, założyć nową uszczelkę i przykręcić pokrywę kołnierzową otworu rewizyjnego. Moment dokręcania śrub: 35±5 Nm. 8. Napełnić zbiornik wodą i przeprowadzić odpowietrzenie (patrz pkt 4.2 Uruchomienie). 9. Sprawdzić szczelność otworu rewizyjnego. 10. Zamontować izolację oraz zaślepkę otworu rewizyjnego. 1. W przypadku zainstalowanego elektrycznego modułu grzejnego, w pierwszej kolejności odłączyć moduł od zasilania elektrycznego. 2. Wyłączyć urządzenia grzewcze zasilające wymiennik i poczekać do całkowitego wystygnięcia wody w zbiorniku. 3. Odciąć dopływ wody użytkowej i wypuścić część wody ze zbiornika zaworem spustowym (Rys. 7 poz.4). 4. Zdjąć pokrywę obudowy wraz z izolacją termiczną (1). 5. Odkręcić przewód masowy anody (2). 6. Wykręcić zużytą anodę magnezową (3). 7. Wkręcić nową anodę magnezową. 8. Przykręcić przewód masowy anody do zbiornika. 9. Napełnić zbiornik wodą i przeprowadzić odpowietrzenie (patrz Pkt. 4.2 Uruchomienie). 10. Sprawdzić szczelność zamontowanej anody. 11. Zamontować izolację styropianową i nałożyć pokrywę obudowy. Po wykonaniu w/w czynności wymiennik jest gotowy do użytkowania. Po zamontowaniu nowej odizolowanej anody magnezowej należy uważać, aby przewód masowy anody został przytwierdzony do pokrywy zbiornika. Brak połączenia anody ze zbiornikiem zakłóci pracę anody i zbiornik zostanie pozbawiony ochrony antykorozyjnej. Po wykonaniu w/w czynności urządzenie jest gotowe do użytkowania. Podczas czyszczenia mechanicznego uważać aby nie spowodować uszkodzeń emalii. W przypadku czyszczenia chemicznego, zwrócić szczególną uwagę na zneutralizowanie środka chemicznego użytego do czyszczenia. *- do podłączenia przewodu masowego anody służy gwintowany trzpień M5 przytwierdzony do pokrywy zbiornika Rys. 10 Wymiana magnezowej anody ochronnej Rys. 11 Montaż pokrywy otworu rewizyjnego (kolejność montażowa) 8

10 6. Akcesoria i części zamienne Akcesoria i części zamienne do wymienników WE- xx.82a można nabyć w punktach sprzedaży lub w autoryzowanych punktach serwisowych. Wykaz punktów sprzedaży oraz autoryzowanych punktów serwisowych dostępny jest na stronie internetowej Moduły grzejne Typ Moc modułu grzejnego Średnica króćca ME ,5 kw 1¼" ME ,0 kw 1¼" WP ,0 kw 1¼" WP 6.8 4,5 kw 1½" Moduł grzejny 12 kw 2" Moduł grzejny 18 kw 2" Anody ochronne Typ anody Gwint Zastosowanie Anoda ø 26x950 1" A; Anoda ø 26x1100 1" A; Anoda ø 33x720 1¼" A; Anoda ø 33x950 1¼" A; Anoda ø 33x1250 1¼" A; A Aktywna anoda tytanowa ¾" * *- Szczegółowe kryteria doboru tytanowych anod ochronnych dostępne na stronie internetowej 7. Serwis Wszelkie nieprawidłowości w pracy wymiennika należy zgłaszać do autoryzowanego punktu serwisowego. Wymiennik może być naprawiany/serwisowany tylko przez autoryzowany serwis, ponieważ niewłaściwie przeprowadzona naprawa może być przyczyną powstania zagrożenia bezpieczeństwa użytkownika. 8. Dane techniczne Uszczelki otworu rewizyjnego Średnica otworu rewizyjnego Rodzaj uszczelki ø 120 Uszczelka kołnierzowa ø 150 ø 180 Uszczelka kołnierzowa ø 180 Zestaw do montażu elektrycznego modułu grzejnego Typ Zastosowanie Zestaw do mont. el. mod. grzejnego 220/300/400/500.82A Rys. 12 Zestaw do montażu elektrycznego modułu grzejnego pokrywa kołnierzowa z tuleją 1 ½ Wykaz punktów sprzedaży oraz autoryzowanych punktów serwisowych dostępny jest na stronie internetowej Wykaz autoryzowanych punktów serwisowych dostępny jest na stronie internetowej Tabela 2. Dane techniczne Wymiennik MEGA SOLAR klasa A Jedn A A A A A A Pojemność użytkowa l Powierzchnia wężownicy górnej m 2 0,75 0,92 0,92 1,6 1,47 1,47 Pojemność wężownicy górnej l 3,25 5,4 5,4 9,38 8,5 8,5 Powierzchnia wężownicy dolnej m 2 1,4 1,6 1,6 2,13 2,74 2,74 Pojemność wężownicy dolnej l 4,2 9,38 9, Max. temp. pracy zbiornika C 85 Max. temp. czynnika grzewczego C 110 Max. ciśnienie pracy zbiornika bar 6 10 górnej bar 16 Max. ciśnienie pracy wężownicy dolnej bar 16 Moc wężownicy górnej* 70/10/45** kw 14 17,5 17, ,8 23,8 Wydajność wężownicy górnej* 70/10/45** l/h Moc wężownicy dolnej* 70/10/45** kw ,5 44,5 Wydajność wężownicy dolnej* 70/10/45** l/h Przyłącze elektr. modułu grzejnego G1¼"wewn. G1½" wewn. G1½"wewn G1½"wewn G2" wewn. G2" wewn. Zabezpieczenie antykorozyjne Emalia ceramiczna + anoda magnezowa Króciec anody G1 wewn. G1 ¼ wewn. Wymiar anody magnezowej ø26x950 ø26x1100 ø33x720 ø33x950 ø33x1250 ø33x1250 Masa kg * Przy natężeniu przepływu czynnika grzewczego równym 2,5 m 3 /h. ** Temperatura czynnika grzewczego / temperatura wody zasilającej / temperatura wody użytkowej. 9

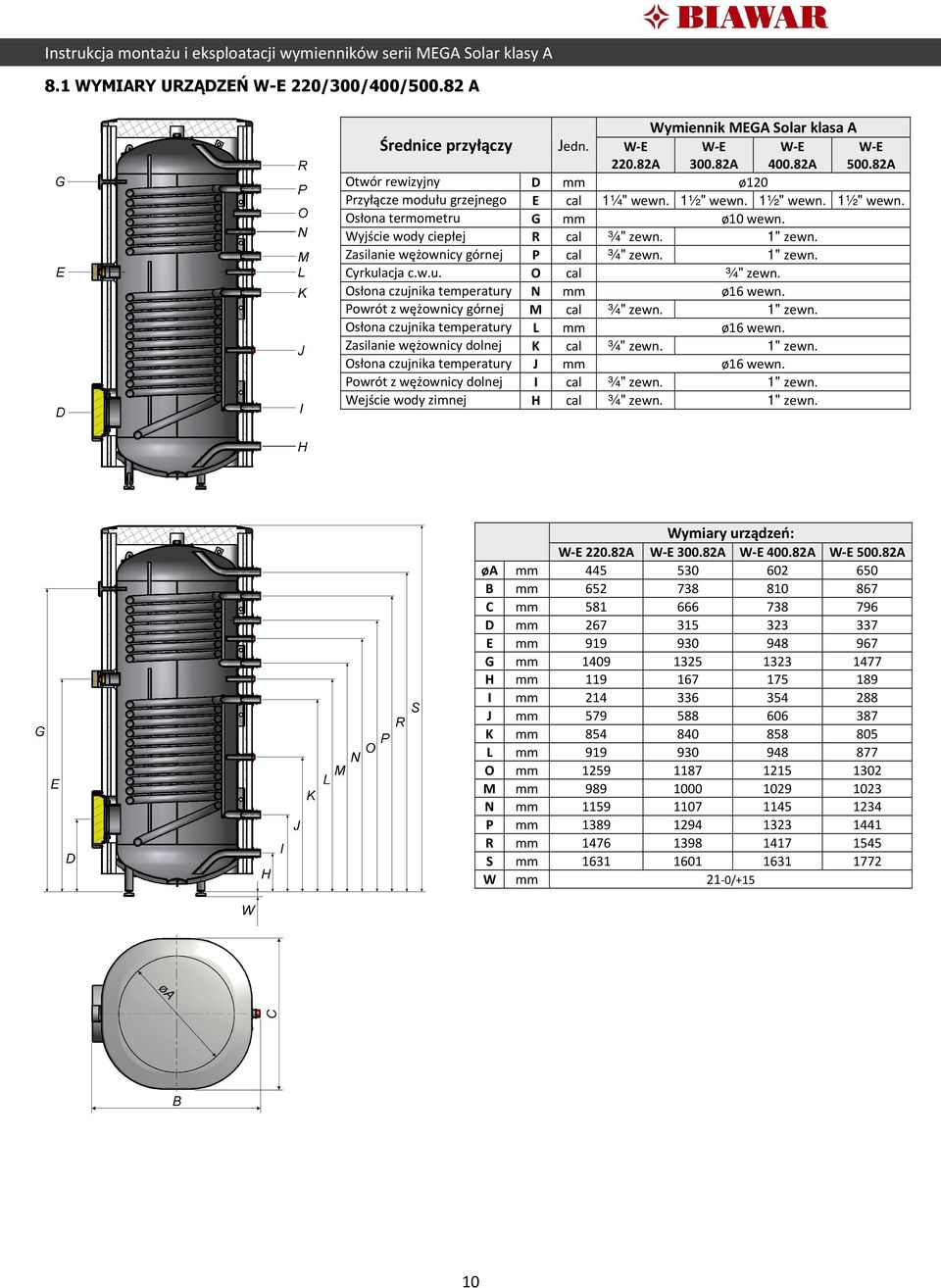

11 Instrukcja montażu i eksploatacji wymienników serii MEGA Solar klasy A 8.1 WYMIARY URZĄDZEŃ 220/300/400/ A Wymiennik MEGA Solar klasa A Średnice przyłączy Otwór rewizyjny Przyłącze modułu grzejnego Osłona termometru Wyjście wody ciepłej Zasilanie wężownicy górnej Cyrkulacja c.w.u. Osłona czujnika temperatury Powrót z wężownicy górnej Osłona czujnika temperatury Zasilanie wężownicy dolnej Osłona czujnika temperatury Powrót z wężownicy dolnej Wejście wody zimnej Jedn. D E G R P O N M L K J I H A A A A ø120 1¼" wewn. 1½" wewn. 1½" wewn. 1½" wewn. ø10 wewn. ¾" zewn. ¾" zewn. ¾" zewn. ø16 wewn. ¾" zewn. ø16 wewn. ¾" zewn. ø16 wewn. ¾" zewn. ¾" zewn. Wymiary urządzeń: øa B C D E G H I J K L O M N P R S W A A A A /+15

12 Instrukcja montażu i eksploatacji wymienników serii MEGA Solar klasy A 8.2 WYMIARY URZĄDZEŃ 750/ A Średnice przyłączy Otwór rewizyjny Przyłącze modułu grzejnego Osłona termometru Wyjście wody ciepłej Zasilanie wężownicy górnej Cyrkulacja c.w.u. Osłona czujnika temperatury Powrót z wężownicy górnej Osłona czujnika temperatury Zasilanie wężownicy dolnej Osłona czujnika temperatury Powrót z wężownicy dolnej Wejście wody zimnej Jedn. D E G R P O N M L K J I H Wymiennik MEGA Solar klasa A A A ø180 2" wewn. ø10 wewn. 1 ¼" zewn. ø16 wewn. ø16 wewn. ø16 wewn. 1 ¼" zewn. Wymiary urządzeń: A B C D E G H I J K L O M N P R S W A A ø750 ø /+15

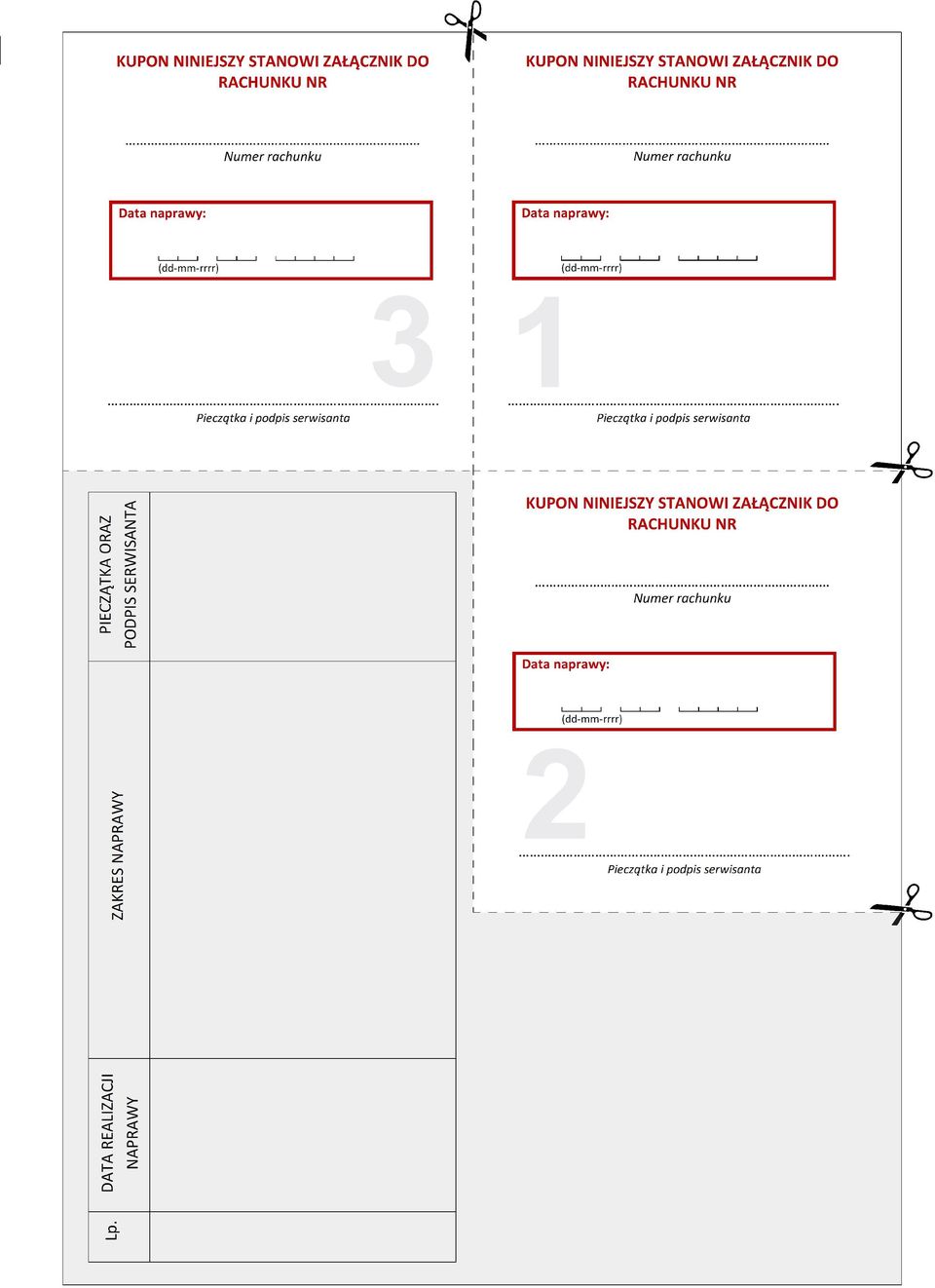

13 NIBE BIAWAR Sp. z o. o. Al. Jana Pawła II Białystok Tel: Fax: KARTA GWARANCYJNA *- pod warunkiem regularnej wymiany anody magnezowej (co najmniej raz na 18 miesięcy) 12

14 WARUNKI GWARANCJI 1. Nibe Biawar Sp. z o.o. z siedzibą w Białymstoku udziela gwarancji na sprawne działanie wyrobu od daty sprzedaży na okres 60 miesięcy na zbiornik oraz 24 miesięcy na pozostałe elementy. 2. Gwarancja jest ważna wyłącznie z przedłożonym dowodem zakupu. 3. Wady ujawnione w okresie gwarancji będą usuwane niezwłocznie, lecz nie dłużej niż w ciągu 14 dni roboczych od daty zgłoszenia reklamacji do Autoryzowanego Serwisu, okres ten może ulec wydłużeniu o czas sprowadzenia części zamiennych od Producenta. Aktualny wykaz uprawnionych serwisów znajduje się na stronie internetowej 4. Warunkiem utrzymania gwarancji na zbiornik jest wymiana anody magnezowej co najmniej raz na 18 miesięcy. Dokument zakupu anod należy przedstawić w przypadku reklamacji. Istnieje możliwość wymiany anody magnezowej na anodę tytanową - warunki gwarancji będą zachowane pod rygorem poprawności podłączenia anody tytanowej, zgodnie z instrukcja montażu producenta anody. 5. Gwarancja nie obejmuje: uszkodzeń wynikających z użytkowania niezgodnego z ogólnie przyjętymi zasadami tego typu urządzeń, niezgodnego z przeznaczeniem i zaleceniami Producenta zawartymi w Instrukcji Obsługi uszkodzeń powstałych z winy Użytkownika produktów, w których stwierdzono ingerencję osób nieupoważnionych, polegającą na przeróbkach, samodzielnych naprawach, zmianach konstrukcyjnych uszkodzeń powstałych na skutek braku zasilania energii elektrycznej uszkodzeń powstałych na skutek przepięć, burz, powodzi, pożarów i podobnych zdarzeń losowych uszkodzeń powstałych wskutek niewłaściwej instalacji i montażu elementów eksploatacyjnych lub zużytych w sposób naturalny czynności serwisowych, kontrolnych, pomiarowych i regulacji układu, dokonywanych na sprawnym urządzeniu bez związku z jego awarią. (Takie czynności mogą być dodatkową usługą, płatną zgodnie z obowiązującymi cennikami). 6. Gwarant nie odpowiada za straty i szkody powstałe w wyniku użytkowania niesprawnego urządzenia. 7. Gwarant może odmówić wykonania naprawy w przypadku braku swobodnego dostępu do urządzenia. 8. W przypadku nieuzasadnionego wezwania serwisu, koszty jego przyjazdu pokrywa klient. 9. W sprawach nieuregulowanych warunkami niniejszej gwarancji zastosowanie mają odpowiednie przepisy Kodeksu Cywilnego oraz Ustawy o Szczególnych Warunkach Sprzedaży Konsumenckiej z dnia Niniejsza gwarancja udzielana jest na urządzenia zakupione i zainstalowane na terenie Rzeczpospolitej. 11. Niniejsza gwarancja na sprzedany towar konsumpcyjny nie wyłącza, nie ogranicza ani nie zawiesza uprawnień kupującego wynikających z niezgodności towaru z umową. POTWIERDZENIE WYMIANY ANODY (INFORMACJA DLA UŻYTKOWNIKA) WYMIANA ANODY WYMIANA PO PIECZĄTKA PODPIS 18 MIESIĄCACH... Data wymiany 36 MIESIĄCACH... Data wymiany 54 MIESIĄCACH... Data wymiany 13
