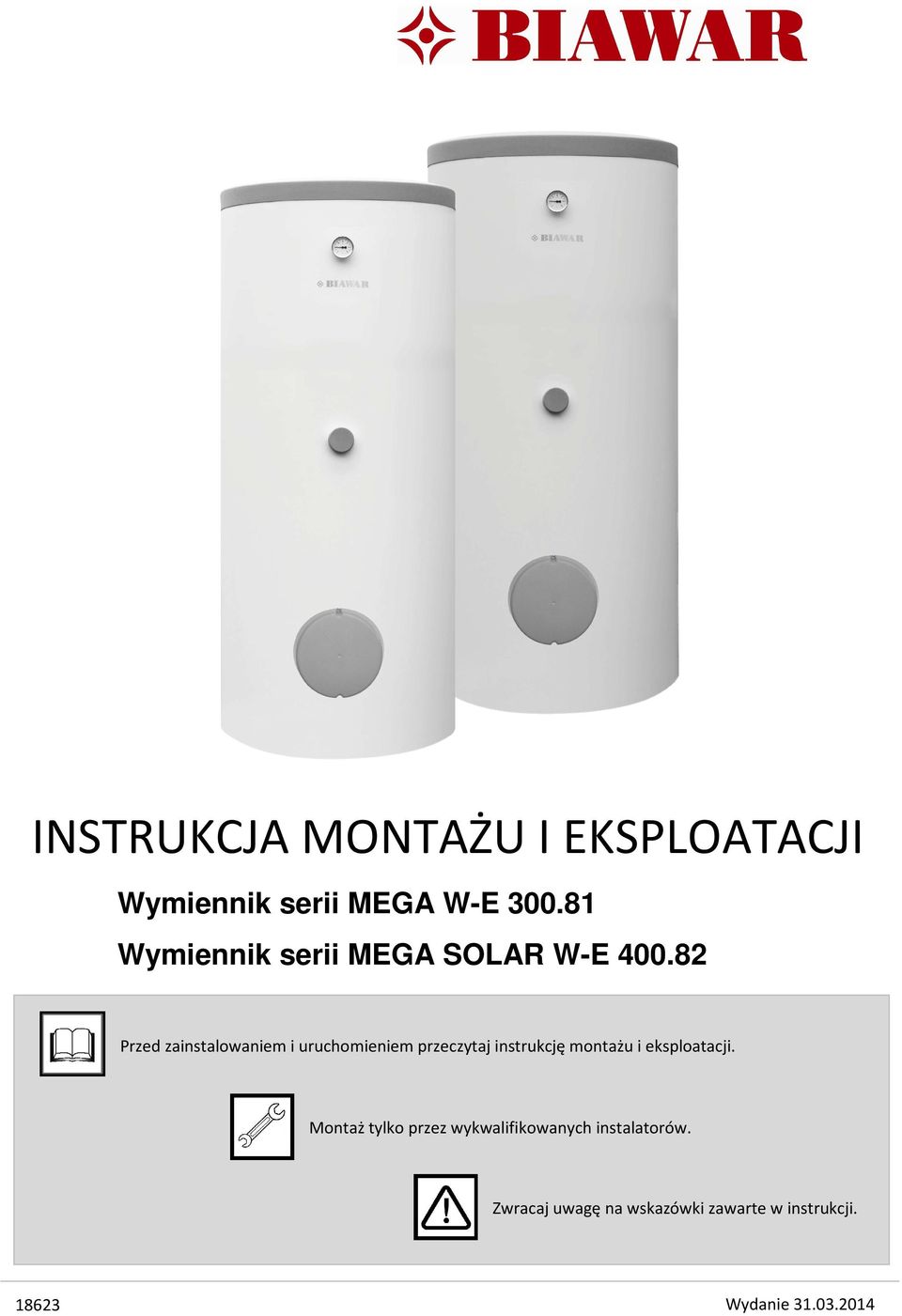

1 INSTRUKCJA MONTAŻU I EKSPLOATACJI Wymiennik serii MEGA W-E Wymiennik serii MEGA SOLAR W-E Przed zainstalowaniem i uruchomieniem przeczytaj instrukcję montażu i eksploatacji. Montaż tylko przez wykwalifikowanych instalatorów. Zwracaj uwagę na wskazówki zawarte w instrukcji Wydanie

2 Instrukcja montażu i eksploatacji wymienników W-E oraz W-E Spis treści 1. Wstęp WSTĘP RECYKLING I UTYLIZACJA STOSOWANIE ZGODNE Z PRZEZNACZENIEM Opis budowy BUDOWA I DZIAŁANIE Instalacja MIEJSCE USTAWIENIA DEMONTAŻ OBUDOWY WYMAGANIA INSTALACYJNE Podłączenie, uruchomienie PODŁĄCZENIE URUCHOMIENIE OSTRZEŻENIA I ZALECENIA PRAKTYCZNE OSŁONY CZUJNIKA TEMPERATURY Konserwacja WYMIANA MAGNEZOWYCH ANOD OCHRONNYCH Akcesoria Serwis Dane techniczne Wymiary wymienników MEGA W-E ; MEGA SOLAR W-E Karta gwarancyjna OBJAŚNIENIA SYMBOLI W instrukcji stosuje się następujące symbole graficzne: Ten symbol informuje o zagrożeniu dla urządzenia lub osoby. Ten symbol oznacza przydatne informacje i wskazówki. UWAGA: za pomocą symboli oznaczono istotne informacje w celu ułatwienia zaznajomienia się z instrukcją. Nie zwalnia to jednak Użytkownika i Instalatora od przestrzegania wymagań nie oznaczonych za pomocą symboli graficznych! NIBE-BIAWAR sp. z o.o. zastrzega sobie prawo do wprowadzenia zmian technicznych oferowanych wyrobów. 1

3 Instrukcja montażu i eksploatacji wymienników W-E oraz W-E Wstęp 1.1 WSTĘP Dziękujemy za okazane zaufanie i wybór urządzeń marki BIAWAR. Aby móc w pełni skorzystać z zalet tego urządzenia, prosimy przed użyciem przeczytać niniejszą instrukcję, a w szczególności rozdziały dotyczące informacji ogólnych, działania i konserwacji oraz gwarancji. Prosimy przechowywać instrukcję w bezpiecznym miejscu i udostępnić ją w razie potrzeby. W razie jakichkolwiek pytań lub wątpliwości prosimy o kontakt z naszą firmą: NIBE-BIAWAR sp. z o.o Białystok, Al. Jana Pawła II 57, Tel (85) , fax (85) , NIBE-BIAWAR sp. z o.o. zastrzega sobie prawo do wprowadzenia zmian technicznych oferowanych wyrobów. Producent nie ponosi odpowiedzialności za szkody spowodowane przez nieprzestrzeganie niniejszej instrukcji. Rozdziały niniejszej instrukcji, w szczególności dotyczące instalacji są przeznaczone dla wykwalifikowanego instalatora. 1.2 RECYKLING I UTYLIZACJA Zgodnie z zasadami firmy NIBE-BIAWAR produkty te zostały wytworzone z materiałów najwyższej jakości przy wykorzystaniu najnowszej technologii i rozwiązań nie zagrażających środowisku naturalnemu. Przy wyborze materiałów uwzględniono zarówno możliwość ponownego wykorzystania materiałów (recyklingu), możliwość zdemontowania i oddzielenia materiałów nie nadających się do recyklingu, jak również zagrożenia wynikające z utylizacji tworzyw nie dających wykorzystać się wtórnie. Wasze urządzenie składa się w ponad 90% z części, które można poddać recyklingowi i ponownie wykorzystać, dzięki czemu nie stanowią one zagrożenia dla środowiska naturalnego jak i zdrowia ludzi. 1.3 STOSOWANIE ZGODNE Z PRZEZNACZENIEM Wymienniki ciepłej wody BIAWAR służą wyłącznie do podgrzewania i zaopatrywania w ciepłą wodę użytkową w gospodarstwach domowych, budynkach użyteczności publicznej, zakładach przemysłowych itp., zgodnie z rozporządzeniem o wodzie pitnej. Wymienniki pionowe serii MEGA oraz MEGA SOLAR umożliwiają współpracę z niemal każdą instalacją centralnego ogrzewania lub innym źródłem zasilania np. kolektory słoneczne, pompy ciepła itp., przy czym podczas montażu i eksploatacji zawsze należy stosować się do zaleceń zawartych w niniejszej instrukcji. Wymienniki serii MEGA i MEGA SOLAR służą do podgrzewania i zaopatrywania w wodę na cele użytkowe. Każde niewłaściwe i niezgodne z przeznaczeniem zastosowanie jest niedozwolone. Inne zastosowanie traktowane jest jako niezgodne z przeznaczeniem. Za wynikające z tego tytułu szkody nie odpowiada producent ani dostawca. 2

4 Instrukcja montażu i eksploatacji wymienników W-E oraz W-E Opis budowy 2.1 BUDOWA I DZIAŁANIE Wymienniki pionowe serii MEGA W-E (poj. 300 l) oraz MEGA SOLAR W-E (poj. 400 l) są urządzeniami ciśnieniowymi, tzn. ciśnienia panujące w zbiorniku i wężownicach są równoważne ciśnieniom w odpowiadającym im instalacjach. Zbiorniki wymienników wykonane są z wysokogatunkowej blachy stalowej i wyposażony są w jedną (W-E ) lub dwie (W-E ) wężownice spiralne, podłączane do urządzeń grzewczych np. kotła, systemu solarnego, pompy ciepła itp. W urządzeniach serii MEGA SOLAR dolną wężownicę, ze względu na dużą powierzchnię grzewczą oraz umiejscowienie, zaleca się podłączać do systemu solarnego. Zbiorniki zabezpieczone są przed korozją emalią ceramiczną oraz dwiema ochronnymi anodami magnezowymi. Izolację termiczną urządzeń stanowi wysokiej jakości polistyren, który zapewnia bardzo dobre właściwości termoizolacyjne urządzeń. Wymienniki posiadają estetyczną obudowę z wysokiej jakości tworzywa sztucznego, otwór rewizyjny, wskaźnik temperatury oraz króćce do montażu elektrycznego modułu grzejnego i podłączenia cyrkulacji c.w.u. Wszystkie wyroby umożliwiają instalację elektrycznego modułu grzejnego oraz podłączenie instalacji cyrkulacyjnej c.w.u. Rys. 1 Wymiennik serii MEGA W-E Rys. 2 Wymiennik serii MEGA SOLAR W-E

5 Instrukcja montażu i eksploatacji wymienników W-E oraz W-E Instalacja 3.1 MIEJSCE USTAWIENIA Wymiennik należy ustawić suchym pomieszczeniu zabezpieczonym przed spadkiem temperatury poniżej 0 C. Co do zasady miejsce ustawienia wymiennika należy dobrać w sposób umożliwiający odpowiednio racjonalne prowadzenie zarówno instalacji wody użytkowej jak i przewodów grzewczych. Aby uniknąć niepotrzebnych strat ciepła wymiennik zaleca się ustawić w sąsiedztwie głównego źródła ciepła. Przy wyborze miejsca ustawienia należy uwzględnić ciężar napełnionego wymiennika. Przy montażu zbiornika należy uwzględnić również wolną przestrzeń niezbędną do obsługi/wymiany anod ochronnych równą w przybliżeniu długości anod (wymiar anod ochronnych patrz. Rys. 1 i Rys. 2 oraz Tabela 1 Dane techniczne). Po zamontowaniu wymiennika należy dokładnie zaizolować termicznie wszystkie przewody hydrauliczne zabezpieczy to przed stratami energii cieplnej. Rys. 3 Poziomowanie urządzenia Ustawienie i poziomowanie urządzenia realizuje się za pomocą 3 regulowanych nóżek, umożliwiających regulację o 0 15 mm. 3.2 DEMONTAŻ OBUDOWY Aby ułatwić wniesienia urządzenia istnieje możliwość zdemontowania obudowy zewnętrznej wraz z izolacją termiczną. W tym celu należy postępować zgodnie z poniższą instrukcją (patrz Rys. 4): Usunąć pokrywę obudowy (1) wraz z izolacją termiczną (2). Zdemontować termometr zegarowy (3) oraz zaślepkę króćca modułu grzejnego (4). Wykręcić wkręty mocujące i zdemontować pokrywkę kołnierza (5) wraz z izolacją termiczną (6). Zdemontować korki zabezpieczające (7) i czarne przepusty (8). Odkręcić wkręty mocujące i zdemontować listwę łączącą płaszcz obudowy (9). Zdemontować płaszcz obudowy (10). Zdemontować czteroczęściową izolację zbiornika wykonaną z polistyrenu EPS 200 (11). Rys. 4 Demontaż obudowy Po ustawieniu wymiennika we właściwym miejscu, zdemontowane elementy należy zamontować w odwrotnej kolejności. 4

6 Instrukcja montażu i eksploatacji wymienników W-E oraz W-E WYMAGANIA INSTALACYJNE Podczas podgrzewania wody może następować niewielki, chwilowy wyciek z zaworu bezpieczeństwa. Nie wolno temu zapobiegać, ponieważ zablokowanie zaworu bezpieczeństwa może być przyczyną awarii urządzenia. Zainstalowanie i pierwsze uruchomienie urządzenia powinno być wykonane przez osobę z odpowiednimi kwalifikacjami. Instalator powinien poinformować użytkownika odnośnie funkcji wyrobu oraz udzielić niezbędnej informacji co do bezpiecznego użytkowania. Nie wolno korzystać z urządzenia jeżeli występuje niedrożność zaworu bezpieczeństwa. Wymienniki należy podłączać do instalacji wodociągowej o ciśnieniu wody min 1 bar, max 6 bar i instalacji grzewczych w których ciśnienie i temperatura czynnika grzewczego nie przekraczają dopuszczalnych wartości pracy (patrz Tabela 1 Dane techniczne). Jeżeli ciśnienie na wejściu zimnej wody użytkowej do zbiornika ma wartość wyższą niż 6 bar, należy zastosować reduktor ciśnienia. Podłączenie instalacji grzewczej i wodociągowej należy wykonać zgodnie ze schematem instalacyjnym (Rys. 5 i Rys. 6). Zabezpieczenie przed nadmiernym wzrostem ciśnienia należy wykonać zgodnie z obowiązującymi przepisami. Przy każdym podgrzaniu ciepłej wody w zbiorniku wzrasta ciśnienie, dlatego też każdy wymiennik musi być wyposażony w zawór bezpieczeństwa, zamontowany na doprowadzeniu wody zimnej, o ciśnieniu znamionowym 6 bar, który będzie chronił zbiornik przed nadmiernym wzrostem ciśnienia. Podczas podgrzewania wody, może następować niewielki, chwilowy wypływ z zaworu bezpieczeństwa, co świadczy o wzroście ciśnienia powyżej znamionowego i zadziałaniu zaworu. W żaden sposób nie można temu przeciwdziałać, ponieważ zablokowanie zaworu bezpieczeństwa może być przyczyną awarii urządzenia. Odpływ z zaworu bezpieczeństwa powinien być odprowadzony do kanalizacji lub kratki ściekowej. Przewód odpływowy zaworu bezpieczeństwa powinien być zainstalowany w otoczeniu wolnym od przemarzań i pozostawać otwarty do atmosfery. Producent nie ponosi odpowiedzialności za zalanie pomieszczenia w wyniku zadziałania zaworu. Rys. 5 Schemat instalacyjny wymiennik MEGA W-E W celu zminimalizowania zjawiska wypływu wody z zaworu bezpieczeństwa, związanego z rozszerzalnością cieplną cieczy, zaleca się zainstalowanie odpowiedniego naczynia przeponowego na przyłączu wody zimnej (patrz Rys. 5 i 6 poz. 8). W instalacji grzewczej w celu ochrony pomp, zaworu zwrotnego itp., zaleca się zainstalowanie odpowiedniego filtra siatkowego. Na przewodzie doprowadzającym zimną wodę bezwzględnie musi być zamontowany zawór bezpieczeństwa o ciśnieniu znamionowym max 6 bar!!! Rys. 6 Schemat instalacyjny wymiennik MEGA SOLAR W-E Montaż jakichkolwiek przewężeń (np. reduktorów, osadników zanieczyszczeń itp.) oraz zaworów odcinających pomiędzy wymiennikiem a zaworem bezpieczeństwa jest niedozwolony. Dopuszcza się jedynie montaż trójnika z zaworem spustowym, umożliwiającym opróżnienie zbiornika oraz trójnika z naczyniem przeponowym. OPIS: 1a. 1b Wymiennik MEGA W-E Wymiennik MEGA SOLAR W-E Zawór odcinający Zawór bezpieczeństwa Reduktor ciśnienia (opcjonalnie, jeżeli ciśnienie w instalacji wody użytkowej przekracza 6 bar 5. Zawór zwrotny 6. Pompa obiegowa c.o. 7. Pompa cyrkulacyjna (c. w. u.) 8. Naczynie przeponowe c. w. u. 9. Zawór spustowy Nie należy zamykać zaworu bezpieczeństwa ani przewodu odpływowego, tak aby w wymienniku nie mogło powstać nadciśnienie. 5

7 Instrukcja montażu i eksploatacji wymienników W-E oraz W-E Podłączenie, uruchomienie 4.1 PODŁĄCZENIE Po usytuowaniu i wypoziomowaniu wymiennika należy postępować zgodnie z poniższą instrukcją: 1. Usunąć korki zabezpieczające z króćców. 2. Podłączyć odbiorniki ciepłej wody. 3. Podłączyć sieciowy dopływ zimnej wody z wymaganą armaturą bezpieczeństwa. 4. Jeśli instalacja wyposażona jest w cyrkulację, podłączyć ją do króćca cyrkulacji c.w.u. 5. Podłączyć dopływ i odpływ medium grzewczego do wężownicy górnej (MEGA SOLAR W-E ). 6. Podłączyć dopływ i odpływ medium grzewczego do wężownicy dolnej (MEGA W-E ; MEGA SOLAR W-E ). 7. Sprawdzić poprawność wykonanych połączeń. 4.2 URUCHOMIENIE Po wykonaniu w/w. czynności wymiennik należy napełnić i odpowietrzyć. Napełnienie i odpowietrzenie wymiennika c. w. u.: 1. Otworzyć zawór odcinający zimną wodę użytkową na dopływie i jeden z punktów poboru ciepłej wody. 2. Napełniać zbiornik do momentu równomiernego wypływu wody w punkcie poboru wody użytkowej. 3. Napełnić wężownice, zwracając uwagę na ich odpowietrzenie. 4. Dokładnie sprawdzić szczelność instalacji c.o. i c.w.u. 5. Po przeprowadzeniu w/w. czynności wymiennik jest gotowy do użytkowania. Wszelkie nieprawidłowości w pracy wymiennika należy zgłaszać do autoryzowanego zakładu serwisowego. Należy stosować tylko oryginalne części zamienne. Okresowo należy czyścić zbiornik z nagromadzonych osadów. Częstotliwość czyszczenia zbiornika zależy od twardości wody występującej na danym terenie. Ostrzeżenia: Zabrania się uruchamiania obiegu wody grzewczej, jeżeli zbiornik nie jest wypełniony wodą. Zabrania się użytkowania wymiennika, jeżeli stwierdzi się nieprawidłowe działanie zaworu bezpieczeństwa. Zabrania się instalowania urządzeń (np. zaworu odcinającego, zwrotnego itp.) pomiędzy ogrzewaczem a zaworem bezpieczeństwa (wyjątek stanowi jedynie trójnik). Zabrania się dokonywania samodzielnych napraw urządzenia. Niedozwolone jest tamowanie wycieku wody z zaworu bezpieczeństwa. 4.4 OSŁONY CZUJNIKA TEMPERATURY Wymienniki MEGA W-E oraz MEGA SOLAR W-E standardowo posiadają wbudowane osłony czujników temperatury. Rozmieszczenie oraz średnice osłon czujników, patrz Rys. 7. Przed pierwszym nagrzaniem, lub po dłuższej przerwie w eksploatacji, otworzyć armaturę poboru ciepłej wody, w celu sprawdzenia, czy zbiornik jest wypełniony wodą i czy zawór odcinający na przewodzie zimnej wody nie jest zamknięty. 4.3 OSTRZEŻENIA I ZALECENIA PRAKTYCZNE Wymienniki są bezpieczne i niezawodne w eksploatacji pod warunkiem przestrzegania poniższych zasad: Zalecenia praktyczne: Należy kontrolować działanie zaworu bezpieczeństwa w sposób podany przez producenta zaworu w celu sprawdzenia, czy nie jest on zablokowany. Należy min. co 18 miesięcy wymieniać ochronne anody magnezowe - warunek zachowania gwarancji. W celu wyeliminowania ewentualnego zapachu siarkowodoru (powodowanego przez bakterie żyjące w wodzie ubogiej w tlen) zalecamy przestrzegać okresowego czyszczenia zbiornika oraz dodatkowo, co jakiś czas, niezależnie od standardowej nastawy temperatury, przegrzanie wody w zbiorniku do temperatury powyżej 70 C. Aby zminimalizować straty ciepła, należy dokładnie zaizolować wszystkie połączenia hydrauliczne, szczególnie pobór c.w.u. oraz rury przyłączeniowe wężownic. Rys. 7 Osłony czujników temperatury 6

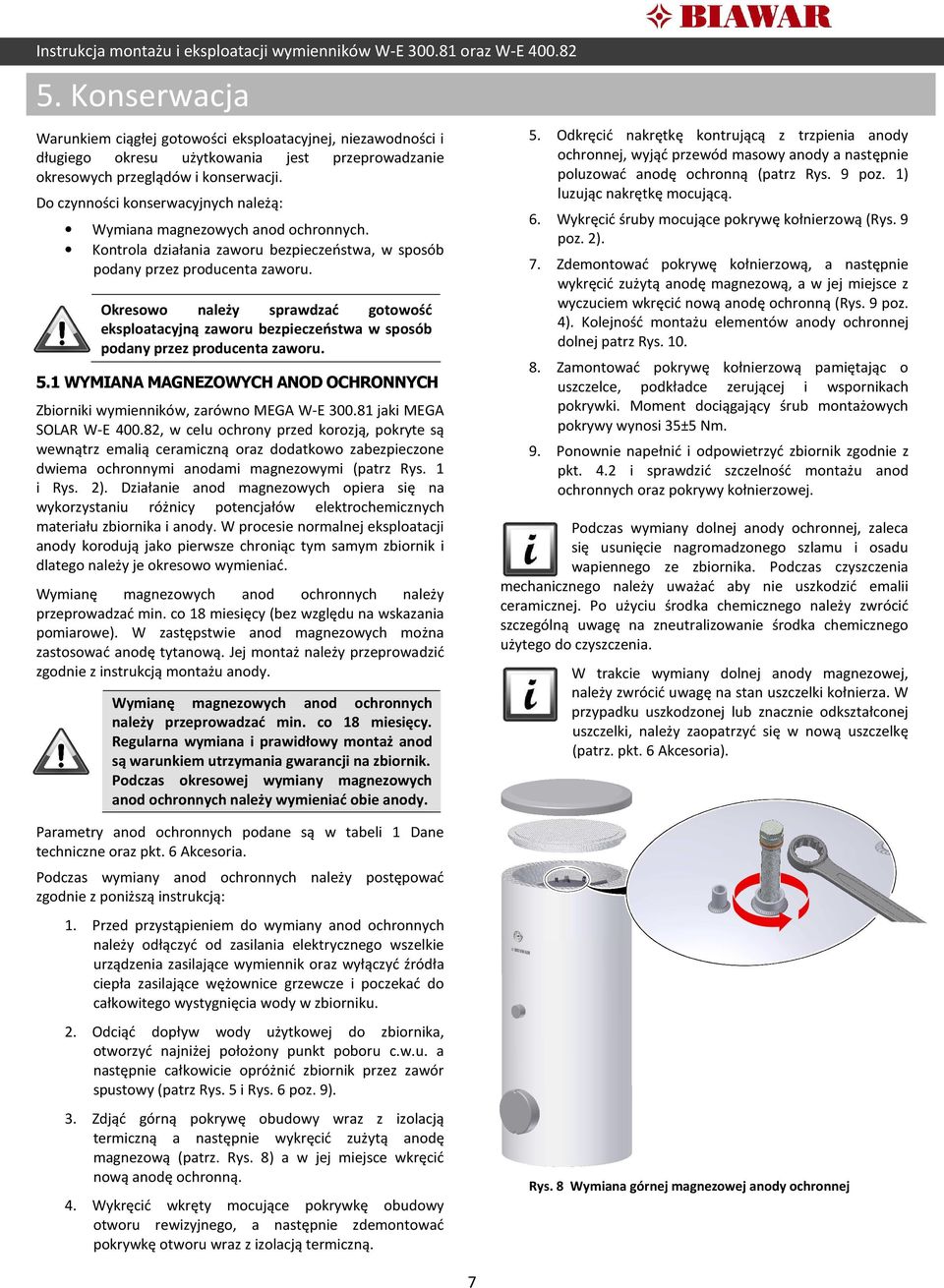

8 Instrukcja montażu i eksploatacji wymienników W-E oraz W-E Konserwacja Warunkiem ciągłej gotowości eksploatacyjnej, niezawodności i długiego okresu użytkowania jest przeprowadzanie okresowych przeglądów i konserwacji. Do czynności konserwacyjnych należą: Wymiana magnezowych anod ochronnych. Kontrola działania zaworu bezpieczeństwa, w sposób podany przez producenta zaworu. Okresowo należy sprawdzać gotowość eksploatacyjną zaworu bezpieczeństwa w sposób podany przez producenta zaworu. 5.1 WYMIANA MAGNEZOWYCH ANOD OCHRONNYCH Zbiorniki wymienników, zarówno MEGA W-E jaki MEGA SOLAR W-E , w celu ochrony przed korozją, pokryte są wewnątrz emalią ceramiczną oraz dodatkowo zabezpieczone dwiema ochronnymi anodami magnezowymi (patrz Rys. 1 i Rys. 2). Działanie anod magnezowych opiera się na wykorzystaniu różnicy potencjałów elektrochemicznych materiału zbiornika i anody. W procesie normalnej eksploatacji anody korodują jako pierwsze chroniąc tym samym zbiornik i dlatego należy je okresowo wymieniać. Wymianę magnezowych anod ochronnych należy przeprowadzać min. co 18 miesięcy (bez względu na wskazania pomiarowe). W zastępstwie anod magnezowych można zastosować anodę tytanową. Jej montaż należy przeprowadzić zgodnie z instrukcją montażu anody. Wymianę magnezowych anod ochronnych należy przeprowadzać min. co 18 miesięcy. Regularna wymiana i prawidłowy montaż anod są warunkiem utrzymania gwarancji na zbiornik. Podczas okresowej wymiany magnezowych anod ochronnych należy wymieniać obie anody. 5. Odkręcić nakrętkę kontrującą z trzpienia anody ochronnej, wyjąć przewód masowy anody a następnie poluzować anodę ochronną (patrz Rys. 9 poz. 1) luzując nakrętkę mocującą. 6. Wykręcić śruby mocujące pokrywę kołnierzową (Rys. 9 poz. 2). 7. Zdemontować pokrywę kołnierzową, a następnie wykręcić zużytą anodę magnezową, a w jej miejsce z wyczuciem wkręcić nową anodę ochronną (Rys. 9 poz. 4). Kolejność montażu elementów anody ochronnej dolnej patrz Rys Zamontować pokrywę kołnierzową pamiętając o uszczelce, podkładce zerującej i wspornikach pokrywki. Moment dociągający śrub montażowych pokrywy wynosi 35±5 Nm. 9. Ponownie napełnić i odpowietrzyć zbiornik zgodnie z pkt. 4.2 i sprawdzić szczelność montażu anod ochronnych oraz pokrywy kołnierzowej. Podczas wymiany dolnej anody ochronnej, zaleca się usunięcie nagromadzonego szlamu i osadu wapiennego ze zbiornika. Podczas czyszczenia mechanicznego należy uważać aby nie uszkodzić emalii ceramicznej. Po użyciu środka chemicznego należy zwrócić szczególną uwagę na zneutralizowanie środka chemicznego użytego do czyszczenia. W trakcie wymiany dolnej anody magnezowej, należy zwrócić uwagę na stan uszczelki kołnierza. W przypadku uszkodzonej lub znacznie odkształconej uszczelki, należy zaopatrzyć się w nową uszczelkę (patrz. pkt. 6 Akcesoria). Parametry anod ochronnych podane są w tabeli 1 Dane techniczne oraz pkt. 6 Akcesoria. Podczas wymiany anod ochronnych należy postępować zgodnie z poniższą instrukcją: 1. Przed przystąpieniem do wymiany anod ochronnych należy odłączyć od zasilania elektrycznego wszelkie urządzenia zasilające wymiennik oraz wyłączyć źródła ciepła zasilające wężownice grzewcze i poczekać do całkowitego wystygnięcia wody w zbiorniku. 2. Odciąć dopływ wody użytkowej do zbiornika, otworzyć najniżej położony punkt poboru c.w.u. a następnie całkowicie opróżnić zbiornik przez zawór spustowy (patrz Rys. 5 i Rys. 6 poz. 9). 3. Zdjąć górną pokrywę obudowy wraz z izolacją termiczną a następnie wykręcić zużytą anodę magnezową (patrz. Rys. 8) a w jej miejsce wkręcić nową anodę ochronną. 4. Wykręcić wkręty mocujące pokrywkę obudowy otworu rewizyjnego, a następnie zdemontować pokrywkę otworu wraz z izolacją termiczną. Rys. 8 Wymiana górnej magnezowej anody ochronnej 7

9 Instrukcja montażu i eksploatacji wymienników W-E oraz W-E Rys. 9 Wymiana dolnej magnezowej anody ochronnej 8

10 Instrukcja montażu i eksploatacji wymienników W-E oraz W-E a. tulejka izolacyjna b. podkładka płaska c. nakrętka d. przewód masowy anody e. podkładka ząbkowana f. nakrętka Rys. 10 Kolejność montażu dolnej magnezowej anody ochronnej 6. Akcesoria Firma NIBE-Biawar posiada w ofercie akcesoria dodatkowe i części zamienne specjalnie dedykowane do tych urządzeń, np.: zestaw do montażu elektrycznego modułu grzejnego (pokrywa z tuleją G 1 ½ ), elektryczne moduły grzejne, anody ochronne, uszczelki otworu rewizyjnego, itp. Akcesoria dodatkowe i części zamienne można nabyć w punktach sprzedaży lub w autoryzowanych punktach serwisowych. Wykaz punktów sprzedaży oraz autoryzowanych punktów serwisowych dostępny jest na stronie internetowej Anody ochronne: Wymiennik MEGA W-E Anoda górna ø21 x 545 Anoda dolna ø33 x 425 Wymiennik MEGA SOLAR W-E Anoda górna ø21 x 545 Anoda dolna ø33 x 520 Anoda łańcuchowa Anoda łańcuch. ø22 x 560 zastępuje anodę ø21 x 545 Anoda tytanowa Aktywna anoda tytanowa 200 mm, Kpl. Uszczelki otworu rewizyjnego: Wymiennik MEGA W-E Uszczelka ø174 x 3 Wymiennik MEGA SOLAR W-E Uszczelka ø174 x 3 Podczas zamawiania akcesoriów, prosimy podać dokładny model urządzenia. 9

11 Instrukcja montażu i eksploatacji wymienników W-E oraz W-E Serwis Wszelkie nieprawidłowości w pracy urządzenia należy zgłaszać do autoryzowanego punktu serwisowego. Urządzenie może być naprawiane/serwisowane tylko przez autoryzowany serwis, ponieważ niewłaściwie przeprowadzona naprawa może być przyczyną powstania zagrożenia bezpieczeństwa użytkownika. Wykaz autoryzowanych punktów serwisowych dostępny jest na stronie internetowej 8. Dane techniczne Tabela 1 Dane techniczne Dane techniczne Jedn. MEGA W-E MEGA SOLAR W-E Pojemność znamionowa l Powierzchnia wężownicy Pojemność wężownicy górnej m 2-0,92 dolnej m 2 1,6 1,6 górnej l - 5,4 dolnej l 9,4 9,4 Maksymalna temperatura w zbiorniku C Maksymalna temperatura w wężownicach C Maksymalne ciśnienie pracy zbiornika bar 6 6 Maksymalne ciśnienie pracy wężownic bar Moc wężownicy 70/10/45 C * Wydajność wężownicy 70/10/45 C * Zabezpieczenie antykorozyjne Wymiary anody górnej kw - 17 dolnej kw górnej l/h dolnej l/h Emalia ceramiczna + anody magnezowe górnej ¾ mm ø21x545** ø21x545** dolnej M8 mm ø33x425 ø33x520 Średnica otworu rewizyjnego mm ø100 ø100 Masa kg * - 70/10/45 C temperatura czynnika grzewczego/temperatura wody zasilającej/temperatura wody użytkowej Moc i wydajność wężownic podano dla natężenia przepływu czynnika grzewczego równym 2,5 m 3 /h. ** - stosując odpowiednią anodę łańcuchową odległość nad urządzeniem może zostać skrócona do ~200 mm ** - stosując odpowiednią anodę tytanową odległość nad urządzeniem może zostać skrócona do ~250mm 10

12 Instrukcja montażu i eksploatacji wymienników W-E oraz W-E Wymiary wymienników MEGA W-E ; MEGA SOLAR W-E MEGA SOLAR W-E MEGA W-E Rys. 11 Krzywe oporów przepływu MEGA W-E oraz MEGA SOLAR W-E

13 Instrukcja montażu i eksploatacji wymienników W-E oraz W-E NIBE BIAWAR Sp. z o. o. Al. Jana Pawła II Białystok Tel: Fax: KARTA GWARANCYJNA *- pod warunkiem regularnej wymiany anod magnezowych (min. co 18 miesięcy) 12

14 Instrukcja montażu i eksploatacji wymienników W-E oraz W-E WARUNKI GWARANCJI 1. Nibe Biawar Sp. z o.o. z siedzibą w Białymstoku udziela gwarancji na sprawne działanie wyrobu od daty sprzedaży na okres 60 miesięcy na zbiornik oraz 24 miesięcy na pozostałe elementy. 2. Gwarancja jest ważna wyłącznie z przedłożonym dowodem zakupu. 3. Wady ujawnione w okresie gwarancji będą usuwane niezwłocznie, lecz nie dłużej niż w ciągu 14 dni roboczych od daty zgłoszenia reklamacji do Autoryzowanego Serwisu, okres ten może ulec wydłużeniu o czas sprowadzenia części zamiennych od Producenta. Aktualny wykaz uprawnionych serwisów znajduje się na stronie internetowej 4. Warunkiem utrzymania gwarancji na zbiornik jest wymiana anody magnezowej co najmniej raz na 18 miesięcy. Dokument zakupu anody należy przedstawić w przypadku reklamacji. Istnieje możliwość wymiany anody magnezowej na anodę tytanową - warunki gwarancji będą zachowane pod rygorem poprawności podłączenia anody tytanowej, zgodnie z instrukcją montażu producenta anody. 5. Gwarancja nie obejmuje: uszkodzeń wynikających z użytkowania niezgodnego z ogólnie przyjętymi zasadami tego typu urządzeń, niezgodnego z przeznaczeniem i zaleceniami Producenta zawartymi w Instrukcji Obsługi uszkodzeń powstałych z winy Użytkownika produktów, w których stwierdzono ingerencję osób nieupoważnionych, polegającą na przeróbkach, samodzielnych naprawach, zmianach konstrukcyjnych uszkodzeń powstałych na skutek braku zasilania energii elektrycznej uszkodzeń powstałych na skutek przepięć, burz, powodzi, pożarów i podobnych zdarzeń losowych uszkodzeń powstałych wskutek niewłaściwej instalacji i montażu elementów eksploatacyjnych lub zużytych w sposób naturalny czynności serwisowych, kontrolnych, pomiarowych i regulacji układu, dokonywanych na sprawnym urządzeniu bez związku z jego awarią. (Takie czynności mogą być dodatkową usługą, płatną zgodnie z obowiązującymi cennikami). 6. Gwarant nie odpowiada za straty i szkody powstałe w wyniku użytkowania niesprawnego urządzenia. 7. Gwarant może odmówić wykonania naprawy w przypadku braku swobodnego dostępu do urządzenia. 8. W przypadku nieuzasadnionego wezwania serwisu, koszty jego przyjazdu pokrywa klient. 9. W sprawach nieuregulowanych warunkami niniejszej gwarancji zastosowanie mają odpowiednie przepisy Kodeksu Cywilnego oraz Ustawy o Szczególnych Warunkach Sprzedaży Konsumenckiej z dnia Niniejsza gwarancja udzielana jest na urządzenia zakupione i zainstalowane na terenie Rzeczpospolitej. 11. Niniejsza gwarancja na sprzedany towar konsumpcyjny nie wyłącza, nie ogranicza ani nie zawiesza uprawnień kupującego wynikających z niezgodności towaru z umową. Potwierdzenie wymiany anod ochronnych: WYMIANA PO PIECZĄTKA DATA I PODPIS WYMIANA ANODY 18 MIESIĄCACH 36 MIESIĄCACH 54 MISIĄCACH 13

15 14

16 15
