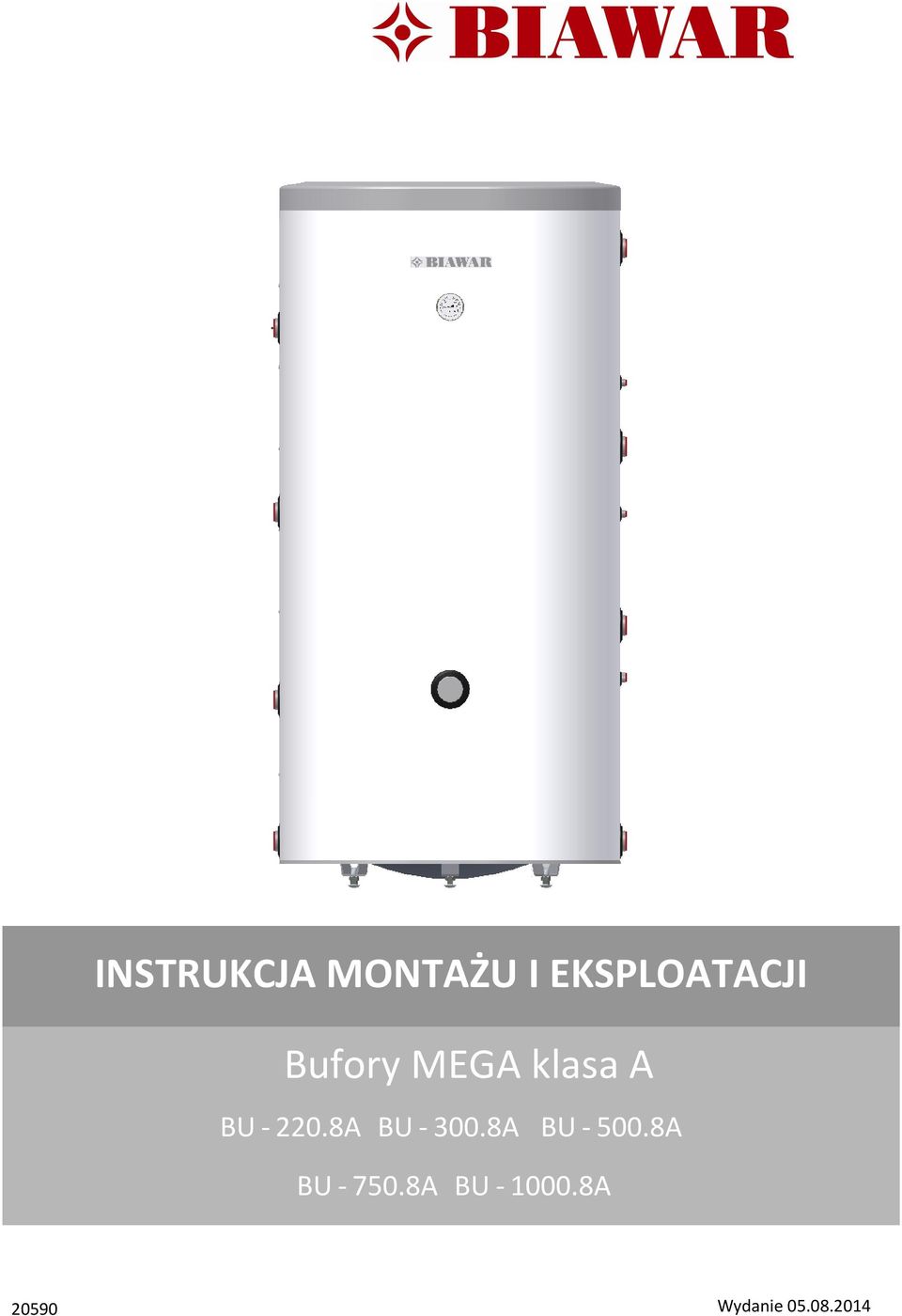

1 INSTRUKCJA MONTAŻU I EKSPLOATACJI Bufory MEGA klasa A BU A BU A BU A BU A BU A Wydanie
2
3 Spis treści Spis treści Wstęp WSTĘP RECYKLING I UTYLIZACJA STOSOWANIE ZGODNE Z PRZEZNACZENIEM Opis budowy BUDOWA I DZIAŁANIE Instalacja MIEJSCE USTAWIENIA DEMONTAŻ OBUDOWY WYMAGANIA INSTALACYJNE PRZYKŁADOWY SCHEMAT INSTALACYJNY Podłączenie, uruchomienie PODŁĄCZENIE URUCHOMIENIE ZABEZPIECZENIE PRZED ZAMARZANIEM OPRÓŻNIANIE ZBIORNIKA BUFOROWEGO OSTRZEŻENIA I ZALECENIA PRAKTYCZNE Akcesoria Dane techniczne WYMIARY URZĄDZEŃ BU 220/300/500.8A WYMIARY URZĄDZEŃ BU 750/1000.8A Warunki gwarancji WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA Montaż, zmiany: Ustawienie, instalację oraz konserwację zbiornika buforowego należy zlecić wykwalifikowanej firmie instalacyjnej. Bufory należy wykorzystywać tylko do magazynowania wody na cele grzewcze. Dzięki dużej ilości przyłączy, zbiornik buforowy jest idealnie dostosowany do skomplikowanych instalacji c.o. Działanie: Dla zagwarantowania prawidłowego działania i niezawodności buforów należy przestrzegać zaleceń niniejszej instrukcji montażu i eksploatacji. Układ zamknięty zabezpieczyć zaworem bezpieczeństwa o ciśnieniu otwarcia zgodnym z max. ciśnieniem pracy urządzenia. Układ bezciśnieniowy zabezpieczony otwartym naczyniem wzbiorczym instalacji centralnego ogrzewania. Konserwacja: Przy zainstalowanym elektrycznym module grzejnym, podczas wszelkich prac przy urządzeniu, w pierwszej kolejności odłączyć moduł od zasilania. Gwarancja: Firma NIBE BIAWAR udziela gwarancji na sprawne działanie urządzenia od daty sprzedaży na okres 36 miesięcy na zbiornik oraz 24 miesięcy na pozostałe elementy. OBJAŚNIENIA SYMBOLI W instrukcji stosuje się następujące symbole graficzne: Ten symbol informuje o zagrożeniu dla urządzenia lub bezpieczeństwa osoby. Ten symbol oznacza przydatne informacje i wskazówki. UWAGA: za pomocą symboli oznaczono istotne informacje w celu ułatwienia zaznajomienia się z instrukcją. Nie zwalnia to jednak użytkownika i instalatora od przestrzegania wymagań nie oznaczonych za pomocą symboli graficznych! NIBE-BIAWAR sp. z o.o. zastrzega sobie prawo do wprowadzenia zmian technicznych oferowanych wyrobów. Zamieszczone w instrukcji schematy instalacyjne nie zastępują projektu instalacji centralnego ogrzewania i mogą służyć jednanie do celów poglądowych. 1
4 1. Wstęp 1.1 WSTĘP Dziękujemy za okazane zaufanie i wybór urządzeń marki NIBE BIAWAR. Aby móc w pełni skorzystać z zalet tego urządzenia, prosimy przed użyciem przeczytać niniejszą instrukcję, a w szczególności rozdziały dotyczące informacji ogólnych, działania i konserwacji oraz gwarancji. Prosimy przechowywać tę instrukcję w bezpiecznym miejscu i udostępnić ją w razie potrzeby. NIBE - BIAWAR nie ponosi odpowiedzialności za szkody spowodowane przez nieprzestrzeganie niniejszej instrukcji. Rozdziały niniejszej instrukcji dotyczące instalacji, przeglądów i konserwacji są przeznaczone wyłącznie dla instalatora z odpowiednimi kwalifikacjami. 1.2 RECYKLING I UTYLIZACJA Zgodnie z zasadami firmy NIBE-BIAWAR produkty te zostały wytworzone z materiałów najwyższej jakości przy wykorzystaniu najnowszej technologii i rozwiązań nie zagrażających środowisku naturalnemu. Przy wyborze materiałów uwzględniono zarówno możliwość ponownego wykorzystania materiałów (recyklingu), możliwość zdemontowania i oddzielenia elementów nie nadających się do recyklingu, jak również zagrożenia wynikające z utylizacji tworzyw nie dających wykorzystać się wtórnie. Wasze urządzenie składa się w ponad 95% z części, które można poddać recyklingowi i ponownie wykorzystać, dzięki czemu nie stanowią one zagrożenia dla środowiska naturalnego jak i zdrowia ludzi. 1.3 STOSOWANIE ZGODNE Z PRZEZNACZENIEM Wysokiej jakości zbiorniki buforowe klasy A służą do gromadzenia, magazynowania, podgrzewania (w przypadku zastosowania elektrycznego modułu grzejnego) oraz przekazywania ciepłej wody grzewczej, lub innych płynów dopuszczonych do kontaktu ze stalą uzyskanych z różnych źródeł ciepła, na potrzeby mieszkań, domów jedno- i wielorodzinnych oraz obiektów użyteczności publicznej. Ich zadaniem jest odbieranie nadwyżki ciepła oraz jej akumulowanie a następnie przekazywanie w chwili gdy urządzenia grzewcze są wyłączone. Idealnie nadają się do współpracy z pompami ciepła jak też z kotłami na paliwa stałe, systemami solarnymi itp. W przypadku połączenia z kotłem na paliwo stałe równomierny odbiór ciepła nie tylko ogranicza ilość rozpaleń ale dodatkowo umożliwia pracę kotła z projektowaną mocą znamionową, co znacznie wpływa na sprawność i żywotność samego kotła. Zbiorniki buforowe serii BU klasy A zostały wyposażone w ilość króćców przyłączeniowych umożliwiających podłączanie większej liczby źródeł ciepła. W tym przypadku bufor pełni dodatkowo funkcję sprzęgła hydraulicznego równoważącego instalację (zrównoważenie przepływów pomp pompy nie zakłócają się wzajemnie). Bufory firmy NIBE - BIAWAR umożliwiają współpracę praktyczne z każdą instalacją centralnego ogrzewania przy czym podczas montażu i eksploatacji zawsze należy stosować się do zaleceń zawartych w instrukcji. Wszystkie wyroby umożliwiają dołączenie elektrycznego modułu grzejnego zawierającego grzałkę elektryczną z termostatem. Zbiorniki buforowe służą do magazynowania i podgrzewania wody na cele grzewcze. Każde niewłaściwe i niezgodne z przeznaczeniem zastosowanie jest zakazane. Inne zastosowanie traktowane jest jako niezgodne z przeznaczeniem. Za wynikające z tego tytułu szkody nie odpowiada producent ani dostawca. Rys. 1 Zbiornik buforowy BU A 2
5 Rys. 1 Schemat ideowy działania buforu. 2. Opis budowy 2.1 BUDOWA I DZIAŁANIE Zbiorniki buforowe serii MEGA klasy A (BU - xx.8a) firmy NIBE - BIAWAR występują w pięciu pojemnościach: 220 l, 300 l, 500 l, 750 l i 1000 l. Zbiorniki wykonane są z wysokogatunkowej blachy stalowej, pokrytej na zewnątrz farbą antykorozyjną. Izolację cieplną zbiornika, o grubości od 60 do 140 mm, stanowi specjalny polistyren EPS 200, który zapewnia bardzo dobre właściwości termoizolacyjne tych urządzeń. Wszystkie urządzenia z tej serii występują w estetycznych obudowach z tworzywa sztucznego oraz wyposażone zostały w termometr zegarowy. Zbiorniki buforowe wyposażone są w ilość króćców przyłączeniowych umożliwiających podłączenie większej liczby źródeł jak i odbiorników ciepła, co umożliwia im pracę w bardzo skomplikowanych instalacjach grzewczych. Do zamontowania grzałki elektrycznej przewidziano jeden króciec przyłączeniowy 1½" dla BU 220/300/500.8A oraz jeden króciec 2 dla BU - 750/1000.8A (Rys. 3 i 4 poz. 10). Urządzenia pozwalają na pracę w instalacjach grzewczych o ciśnieniu max 6 bar (BU A, BU A i BU A) oraz 3 bar (BU A i BU A). Rys. 3 Widok z przodu BU - 220/300/500.8A Rys. 2 Przekrój zbiornika buforowego BU 750/1000.8A. 3 Rys. 4 Widok z przodu BU - 750/1000.8A
6 OPIS (Rys. 3, Rys. 4, Rys. 5): 1. Odpowietrznik mechaniczny 2. Listwa umożliwiająca warstwowe ułożenie czynnika grzewczego 3. Izolacja termiczna 4. Wlot czynnika grzewczego ze źródła ciepła 5. Wlot czynnika grzewczego ze źródła ciepła 6. Wlot czynnika grzewczego ze źródła ciepła 7. Powrót czynnika grzewczego do źródła ciepła 8. Zasilanie instalacji c.o. 9. Zasilanie instalacji c.o. /powrót z instalacji c.o. 10. Przyłącze modułu grzejnego 11. Zasilanie instalacji c.o. /powrót z instalacji c.o. 12. Powrót czynnika grzewczego z instalacji c.o. Bufory wyposażone są w specjalną listwę (zastawkę) usytuowaną po lewej stronie zbiornika, której zadaniem jest warstwowe ułożenie czynnika grzewczego w zbiorniku. W zależności od temperatury, czynnik grzewczy zasilający bufor trafia na odpowiedni poziom temperaturowy (Rys. 5). Dzięki zastawce, urządzenia o różnych temperaturach zasilania można łączyć bez obawy o mieszanie się i wychładzanie czynnika grzewczego w zbiorniku. Rys. 5 Schemat działania zastawki, powodującej warstwowy rozkład wody w zbiorniku. 3. Instalacja 3.1 MIEJSCE USTAWIENIA Bufor może być zainstalowany (wyłącznie w pozycji pionowej) w dowolnym miejscu wygodnym dla użytkownika (np. w piwnicy). Co do zasady miejsce ustawienia zbiornika buforowego należy dobrać w sposób umożliwiający odpowiednio racjonalne prowadzenie instalacji centralnego ogrzewania. Zaleca się ustawić bufor w jak najbliższym sąsiedztwie źródła ciepła, co pozwoli na uniknięcie niepotrzebnych strat ciepła. Przy wyborze miejsca ustawienia należy też uwzględnić ciężar napełnionego buforu. Dla uniknięcia strat energii wszystkie przewody hydrauliczne należy zaizolować. Przy montażu zbiornika buforowego należy wziąć pod uwagę wolną przestrzeń nad oraz z boków urządzenia potrzebną w przypadku konserwacji lub przeglądów urządzenia. Rys. 6 Poziomowanie urządzenia Ustawienie i poziomowanie zbiornika buforowego realizuje się za pomocą regulowanych nóżek. 4
7 3.2 DEMONTAŻ OBUDOWY W celu ułatwienia wniesienia i umiejscowienia zbiornika buforowego istnieje możliwość zdemontowania obudowy wraz z izolacją termiczną. W tym celu należy postępować zgodnie z poniższą instrukcją: 1. Usunąć czerwone korki zabezpieczające z króćców, 2. Usunąć czarne przepusty, 3. Usunąć termometr zegarowy oraz zaślepkę modułu grzejnego, 4. Zdjąć pokrywę górną zbiornika wraz z izolacją styropianową, 5. Odkręcić wkręty i zdemontować listwę łączącą izolację zbiornika, 6. Zdemontować obudowę z tworzywa sztucznego otaczającą zbiornik, 7. Zdemontować czteroczęściową izolację zbiornika wykonaną z polistyrenu. Rys. 7 Demontaż obudowy. Po ustawieniu zbiornika buforowego we właściwym miejscu, zdemontowane elementy należy zamontować w odwrotnej kolejności WYMAGANIA INSTALACYJNE Zainstalowanie i pierwsze uruchomienie bufora powinno być wykonane przez osobę z odpowiednimi kwalifikacjami. Instalator powinien poinformować użytkownika odnośnie funkcji wyrobu oraz udzielić niezbędnej informacji co do bezpiecznego użytkowania. Bufory BU - xx.8a mogą być włączone do układów centralnego ogrzewania otwartego lub zamkniętego. Ciśnienie w instalacjach nie może przekraczać max ciśnienia pracy urządzenia (Max ciśnienia pracy urządzeń Tabela 2 Dane techniczne). Układ otwarty: Bufory BU xx.8a mogą być włączone do otwartego układu c.o. zabezpieczonego zgodnie normą PN-/B02413 Ogrzewnictwo i ciepłownictwo. Zabezpieczenie instalacji ogrzewań wodnych systemu otwartego. Wymagania. Rys. 8 Schemat instalacyjny zbiornika buforowego w instalacji otwartej OPIS: 1. Bufor klasa A 2. Zawór odcinający 3. Zawór spustowy Układ zamknięty: Urządzenie może zostać włączone do układu c.o. zamkniętego zabezpieczonego zgodnie z obowiązującymi przepisami i PN (Polską Normą). Zbiornik buforowy pracujący w układzie zamkniętym należy bezwzględnie wyposażyć w odpowiedni zawór bezpieczeństwa (najlepiej na powrocie czynnika grzewczego do źródła ciepła) o ciśnieniu otwarcia nie wyższym niż max ciśnienie pracy urządzenia (max ciśnienia pracy urządzeń Tabela 2 dane techniczne). Z zaworu bezpieczeństwa nawet podczas normalnej eksploatacji może wydobywać się czynnik grzewczy, dlatego też zawór bezpieczeństwa należy wyposażyć w przewód odpływowy doprowadzony do kanalizacji lub kratki ściekowej, gdzie wypływająca woda nie będzie stanowiła zagrożenia dla ludzi i zwierząt. Firma NIBE - BIAWAR nie ponosi odpowiedzialności za zalanie pomieszczenia w wyniku zadziałania zaworu. Po włączeniu zbiornika buforowego do zamkniętego systemu centralnego ogrzewania, należy zainstalować dodatkowe lub zwiększyć pojemność istniejącego naczynia przeponowego. W układach zamkniętych konieczne jest zastosowanie zaworu bezpieczeństwa o ciśnieniu otwarcia nie wyższym niż max ciśnienie pracy urządzenia (Max ciśnienia pracy urządzeń Tabela 2 Dane techniczne). Podczas nagrzewania czynnika grzewczego może nastąpić kapanie z zaworu bezpieczeństwa. Jest to sytuacja normalna i nie wolno temu zapobiegać, ponieważ zablokowanie zaworu bezpieczeństwa może być przyczyną awarii urządzenia. Montaż jakichkolwiek przewężeń (np. reduktorów, osadników zanieczyszczeń, zaworów odcinających itp.) pomiędzy zaworem bezpieczeństwa a buforem jest niedozwolony. Dopuszcza się jedynie montaż trójnika z zaworem spustowym, umożliwiającym opróżnienie zbiornika oraz trójnika z naczyniem przeponowym. 5
8 Nie wolno korzystać z urządzenia jeżeli występuje niedrożność zaworu bezpieczeństwa. OPIS: 1. Bufor klasa A 2. Zawór odcinający 3. Zawór bezpieczeństwa 4. Zawór spustowy 5. Naczynie wzbiorcze przeponowe (zalecenie) Rys. 9 Schemat instalacyjny zbiornika buforowego w instalacji zamkniętej 3.4 PRZYKŁADOWY SCHEMAT INSTALACYJNY Poniżej przedstawiono przykładowy schemat układu grzewczego z zastosowaniem zbiornika buforowego klasy A. ZESTAWIENIE KOMPONENTÓW 1. Termiczny zawór zabezpieczający 8. Bateria 15. Wymiennik MEGA W-E xx Zawór zwrotny 9. Zawór bezpieczeństwa 16. Bufor BU - xx.8a 3. Zawór odcinający 10. Naczynie wzbiorcze przeponowe 17. Grzejnik 4. Przyłącze wody 11. Zawór redukcyjny 18. Podłogówka 5. Pompa obiegowa 12. Zawór mieszający z siłownikiem 19. Kocioł na paliwo stałe OPTIMAX 6. Filtr 13. Zawór termostatyczny 7. Termostatyczny zawór ochrony powrotu 14. Zawór trójdrogowy przełączający 6
9 4. Podłączenie, uruchomienie 4.1 PODŁĄCZENIE Podłączenia wszystkich źródeł ciepła należy dokonywać z lewej strony zbiornika (od strony zastawki rozdzielającej), natomiast zasilanie instalacji c.o. od strony prawej. W zależności od temperatury czynnika grzewczego z danego źródła ciepła, zasilanie zaleca się podłączyć w kolejności im wyższa temperatura czynnika tym wyższy krócieć przyłączeniowy. Pozwoli to na szybsze uwarstwienie wody w zbiorniku. Najniżej usytuowany króciec z lewej strony należy użyć jako powrót do źródła ciepła. Rodzaj odbiorników ciepła po stronie instalacji (prawa strona bufora) zaleca się dobierać kolejno w zależności od wymaganej temperatury- im wymagana temperatura wyższa tym wyższy króciec przyłączeniowy. Pozwoli to na efektywniejsze wykorzystanie czynnika grzewczego o danej temperaturze. W przypadku gdy temperatura czynnika jest wyższa od wymaganej należy zastosować odpowiednie zawory mieszające, których zadaniem jest utrzymanie zadanej temperatury. Pomiar temperatury czynnika grzewczego w buforze na poszczególnych poziomach umożliwiają wbudowane osłony czujników temperatury. Po usytuowaniu buforu w odpowiednim miejscu należy (numeracja króćców wg Rys. 3 i 4): 1. Podłączyć zasilanie ze źródła ciepła za pomocą odpowiednich śrubunków (króćce 4, 5 lub 6) 2. Podłączyć powrót do źródła ciepła (7) 3. Podłączyć odbiorniki ciepła (króćce 8, 9 lub 11) 4. Do króćca (12) podłączyć powrót z instalacji c.o. Króćce (9 i 11) można użytkować zamiennie- jako zasilanie lub powrót ze źródła ciepła. 5. Zainstalować niezbędne czujniki temperatury. Przy zainstalowanym elektrycznym module grzejnym, podczas wszelkich prac przy urządzeniu, odłączyć moduł od zasilania. 4.2 URUCHOMIENIE Po podłączeniu wszystkich elementów układu c.o. należy: 1. Napełnić instalację czynnikiem grzewczym w celu sprawdzenia szczelności połączeń, 2. Sprawdzić szczelność połączeń, 3. Po sprawdzeniu szczelności zaizolować rurociągi, 4. Dopełnić instalację c.o. czynnikiem grzewczym zwracając uwagę na jej odpowietrzenie, Po wykonaniu w/w. czynności instalacja jest gotowa do pracy. Po uruchomieniu kotła (lub innego źródła zasilania) i osiągnięciu wymaganej temperatury czynnika grzewczego, można użytkować instalację grzewczą obiektu. Przed pierwszym lub kolejnym nagrzaniem po dłuższej przerwie w eksploatacji, sprawdzić czy cała instalacja jest wypełniona czynnikiem grzewczym. 4.3 ZABEZPIECZENIE PRZED ZAMARZANIEM W przypadku przerwy w użytkowaniu i możliwości wystąpienia niebezpieczeństwa zamarznięcia czynnika grzewczego w zbiorniku, należy bezwzględnie opróżnić zbiornik przez zawór spustowy. Uchroni to urządzenie przed zniszczeniem (Opróżnianie zbiornika buforowego patrz pkt. 4.4). Zamarznięcie czynnika grzewczego w zbiorniku buforowym spowoduje uszkodzenie urządzenia. 4.4 OPRÓŻNIANIE ZBIORNIKA BUFOROWEGO W przypadku, gdy występuje konieczność opróżnienia zbiornika buforowego (np. ryzyko zamarznięcia czynnika grzewczego, montaż modułu grzejnego itp.), podczas opróżniania należy postępować zgodnie z poniższą instrukcją: 1. Przy zainstalowanym module grzejnym, w pierwszej kolejności odłączyć moduł od sieci elektrycznej, 2. Wyłączyć instalację podgrzewu czynnika grzewczego i poczekać do całkowitego wystygnięcia czynnika w instalacji. 3. Zamknąć zawory odcinające zarówno po stronie źródła ciepła (lewa strona) jaki i instalacji c.o. (prawa strona, stojąc przodem do termometru zegarowego), 4. Otworzyć zawór spustowy na powrocie czynnika grzewczego do źródła ciepła (patrz Rys. 8 i Rys. 9 poz. 4), 5. Wykręcić odpowietrznik mechaniczny celem wyeliminowania podciśnienia (patrz Rys. 2 poz. 1). Przed opróżnieniem zbiornika buforowego odłączyć moduł elektryczny, wyłączyć urządzenia grzewcze i poczekać do całkowitego wystygnięcia czynnika grzewczego w instalacji. 4.5 OSTRZEŻENIA I ZALECENIA PRAKTYCZNE Bufory są bezpieczne i niezawodne w eksploatacji pod warunkiem przestrzegania poniższych zasad: Zaleca się: Nastawy regulatorów temperatury czynnika grzewczego doprowadzanego do buforu, należy ograniczyć do 85 C. Sprawdzać działanie zaworów bezpieczeństwa w sposób podany przez producenta zaworu w celu sprawdzenia, czy nie jest on zablokowany. Okresowo (co 1 miesiąc) kontrolować stan napełnienia układu c.o. Jeżeli jest zainstalowany moduł elektryczny należy sprawdzić czy instalacja elektryczna posiada prawidłowy obwód ochronny. Wszelkie naprawy i konserwacje można dokonywać po odłączeniu modułu grzejnego od sieci elektrycznej. Aby zminimalizować straty ciepła, zalecamy zaizolowanie rurociągów. Wszelkie nieprawidłowości w pracy urządzenia należy zgłaszać do autoryzowanego zakładu serwisowego. Wykaz autoryzowanych punktów serwisowych dostępny jest na stronie Przed sezonem grzewczym otworzyć odpowietrznik mechaniczny celem odpowietrzenia zbiornika buforowego. 7
10 Zabrania się: Uruchamiania instalacji c.o., jeżeli bufor nie jest wypełniony czynnikiem grzewczym. Użytkowania buforu, jeżeli stwierdzi się nieprawidłowe działanie zaworów bezpieczeństwa. Dokonywania samodzielnych napraw zbiornika. 5. Akcesoria osprzętu czy spawania Zbiorniki buforowe można wyposażyć w elektryczne moduły grzejne. Firma NIBE-BIAWAR Sp. z o.o. oferuje specjalnie dedykowane do tych Tamowania wycieku wody z zaworów bezpieczeństwa- kapanie jest zjawiskiem normalnym. Zamykania zaworów odcinających obieg przy ogrzewaniu tylko modułem elektrycznym- takie postępowanie spowodowałoby uszkodzenie zbiornika buforowego. urządzeń moduły, wyposażone w regulator temperatury z ogranicznikiem, o mocach 4; 4,5; 12 i 18 kw. 6. Dane techniczne Tabela 2 Dane techniczne buforów BU xx.8a. Parametry/ typ wyrobu Tabela 1 Moduły grzejne do zbiorników buforowych BU xx.8a. Moc modułu grzejnego Średnica króćca Zastosowanie jedn. 4,0 kw 1¼" BU 220.8A 4,5 kw 1½" BU 300/500.8A 12 kw 2" BU 750/1000.8A 18 kw 2" BU 750/1000.8A Bufory MEGA klasa A BU A BU A BU A BU A BU A Pojemność l Ciśnienie maksymalne bar Temperatura maksymalna C 85 Masa kg ~58 ~80 ~106 ~180 ~210 8
11 6.1 WYMIARY URZĄDZEŃ BU 220/300/500.8A Średnice króćców Jedn. BU A Bufory MEGA klasa A BU A A Powrót czynnika grzewczego do źródła ciepła cal 2" zewn. B Przyłącze modułu grzejnego cal 1½" wewn. C Wlot czynnika grzewczego cal 2" zewn. D Wlot czynnika grzewczego cal 2" zewn. E Wlot czynnika grzewczego cal 2" zewn. G Powrót czynnika grzewczego z instalacji c.o. cal 2" zewn. H Osłona czujnika temperatury mm ø16 wewn. I Zasilanie instalacji c.o. /powrót z instalacji c.o. cal 2" zewn. J Osłona czujnika temperatury mm ø16 wewn. K Zasilanie instalacji c.o. /powrót z instalacji c.o. cal 2" zewn. L Osłona czujnika temperatury mm ø16 wewn. M Zasilanie instalacji c.o. cal 2" zewn. BU A Wymiary Jedn. BU A BU A BU A A / / /-0 B C D E F G / / /-0 H I mm J K L M N / / /-0 O P R ø445 ø530 ø650 9
12 6.2 WYMIARY URZĄDZEŃ BU 750/1000.8A Średnice króćców Jedn. Bufory MEGA klasa A BU A BU A A Powrót czynnika grzewczego do źródła ciepła cal 1 ½ wewn. B Wlot czynnika grzewczego cal 1 ½ wewn. C Przyłącze modułu grzejnego cal 2" wewn. D Wlot czynnika grzewczego cal 1 ½ wewn. E Wlot czynnika grzewczego cal 1 ½ wewn. G Powrót czynnika grzewczego z instalacji c.o. cal 1 ½ wewn. H Osłona czujnika temperatury mm ø16 wewn. I Zasilanie instalacji c.o. /powrót z instalacji c.o. cal 1 ½ wewn. J Osłona czujnika temperatury mm ø16 wewn. K Zasilanie instalacji c.o. /powrót z instalacji c.o. cal 1 ½ wewn. L Osłona czujnika temperatury mm ø16 wewn. M Zasilanie instalacji c.o. cal 1 ½ wewn. Wymiary Jedn. BU A BU A A B C D E F G / /-0 H I mm J K L M N / /-0 O P R
13 NIBE BIAWAR Sp. z o. o. Al. Jana Pawła II Białystok Tel: Fax: KARTA GWARANCYJNA 11
14 WARUNKI GWARANCJI 1. Nibe Biawar Sp. z o.o. z siedzibą w Białymstoku udziela gwarancji na sprawne działanie wyrobu od daty sprzedaży na okres 36 miesięcy na zbiornik oraz 24 miesięcy na pozostałe elementy. 2. Gwarancja jest ważna wyłącznie z przedłożonym dowodem zakupu. 3. Wady ujawnione w okresie gwarancji będą usuwane niezwłocznie, lecz nie dłużej niż w ciągu 14 dni roboczych od daty zgłoszenia reklamacji do Autoryzowanego Serwisu, okres ten może ulec wydłużeniu o czas sprowadzenia części zamiennych od Producenta. Aktualny wykaz uprawnionych serwisów znajduje się na stronie internetowej 4. Gwarancja nie obejmuje: uszkodzeń wynikających z użytkowania niezgodnego z ogólnie przyjętymi zasadami tego typu urządzeń, niezgodnego z przeznaczeniem i zaleceniami Producenta zawartymi w Instrukcji Obsługi uszkodzeń powstałych z winy Użytkownika produktów, w których stwierdzono ingerencję osób nieupoważnionych, polegającą na przeróbkach, samodzielnych naprawach, zmianach konstrukcyjnych uszkodzeń powstałych na skutek braku zasilania energii elektrycznej uszkodzeń powstałych na skutek przepięć, burz, powodzi, pożarów i podobnych zdarzeń losowych uszkodzeń powstałych wskutek niewłaściwej instalacji i montażu elementów eksploatacyjnych lub zużytych w sposób naturalny czynności serwisowych, kontrolnych, pomiarowych i regulacji układu, dokonywanych na sprawnym urządzeniu bez związku z jego awarią. (Takie czynności mogą być dodatkową usługą, płatną zgodnie z obowiązującymi cennikami). 5. Gwarant nie odpowiada za straty i szkody powstałe w wyniku korzystania lub braku możliwości korzystania z wadliwie działającego lub uszkodzonego urządzenia 6. Gwarant może odmówić wykonania naprawy w przypadku braku swobodnego dostępu do urządzenia. 7. W przypadku nieuzasadnionego wezwania serwisu, koszty jego przyjazdu pokrywa klient. 8. W sprawach nieuregulowanych warunkami niniejszej gwarancji zastosowanie mają odpowiednie przepisy Kodeksu Cywilnego oraz Ustawy o Szczególnych Warunkach Sprzedaży Konsumenckiej z dnia Niniejsza gwarancja udzielana jest na urządzenia zakupione i zainstalowane na terenie Rzeczpospolitej. 10. Niniejsza gwarancja na sprzedany towar konsumpcyjny nie wyłącza, nie ogranicza ani nie zawiesza uprawnień kupującego wynikających z niezgodności towaru z umową. 12
15 13
16 14
