INSTRUKCJA MONTAŻU I EKSPLOATACJI ZASOBNIKI I WYMIENNIKI SERII MEGA

Wielkość: px
Rozpocząć pokaz od strony:

Download "INSTRUKCJA MONTAŻU I EKSPLOATACJI ZASOBNIKI I WYMIENNIKI SERII MEGA"

Transkrypt

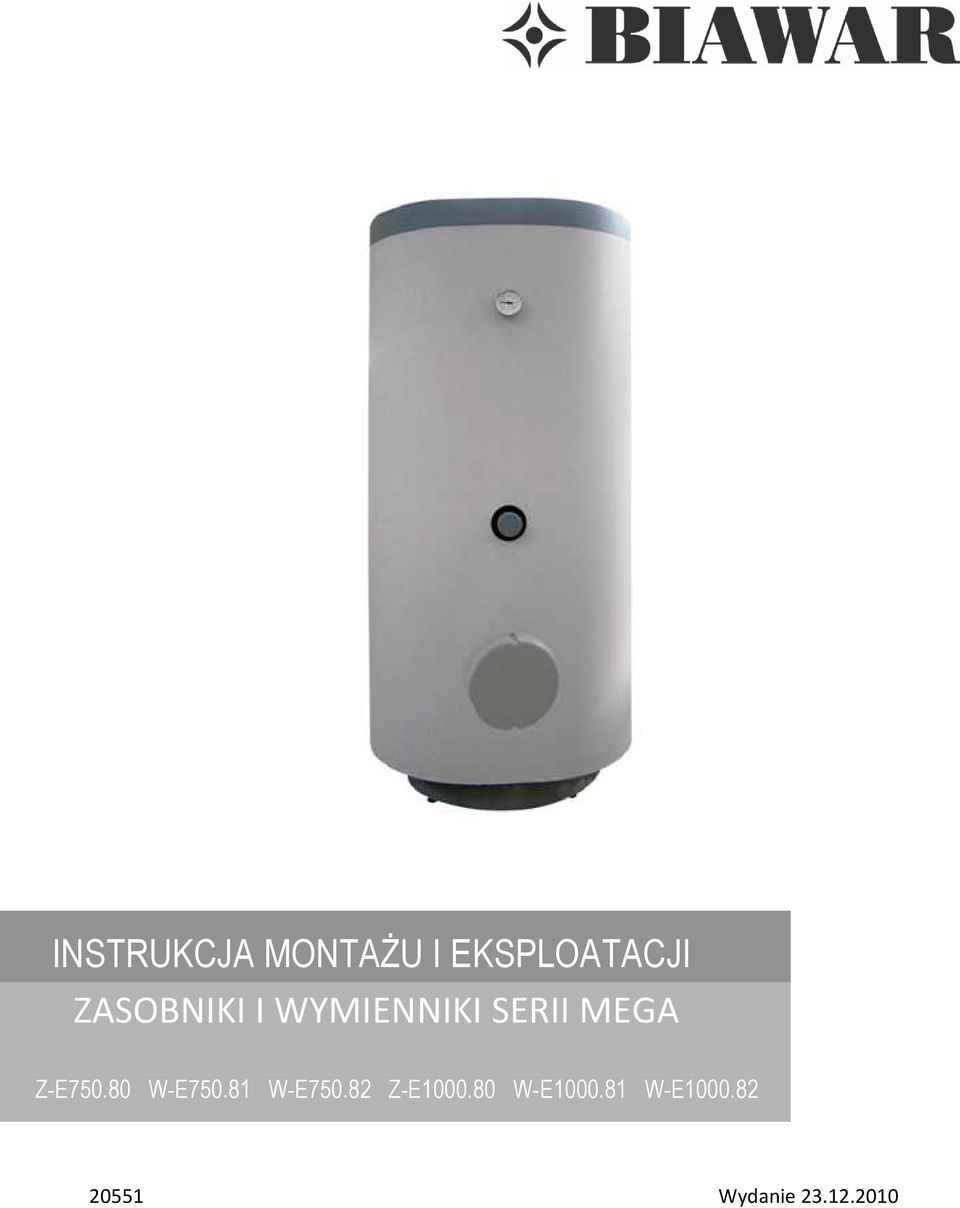

1 INSTRUKCJA MONTAŻU I EKSPLOATACJI ZASOBNIKI I WYMIENNIKI SERII MEGA Z-E W-E W-E Z-E W-E W-E Wydanie

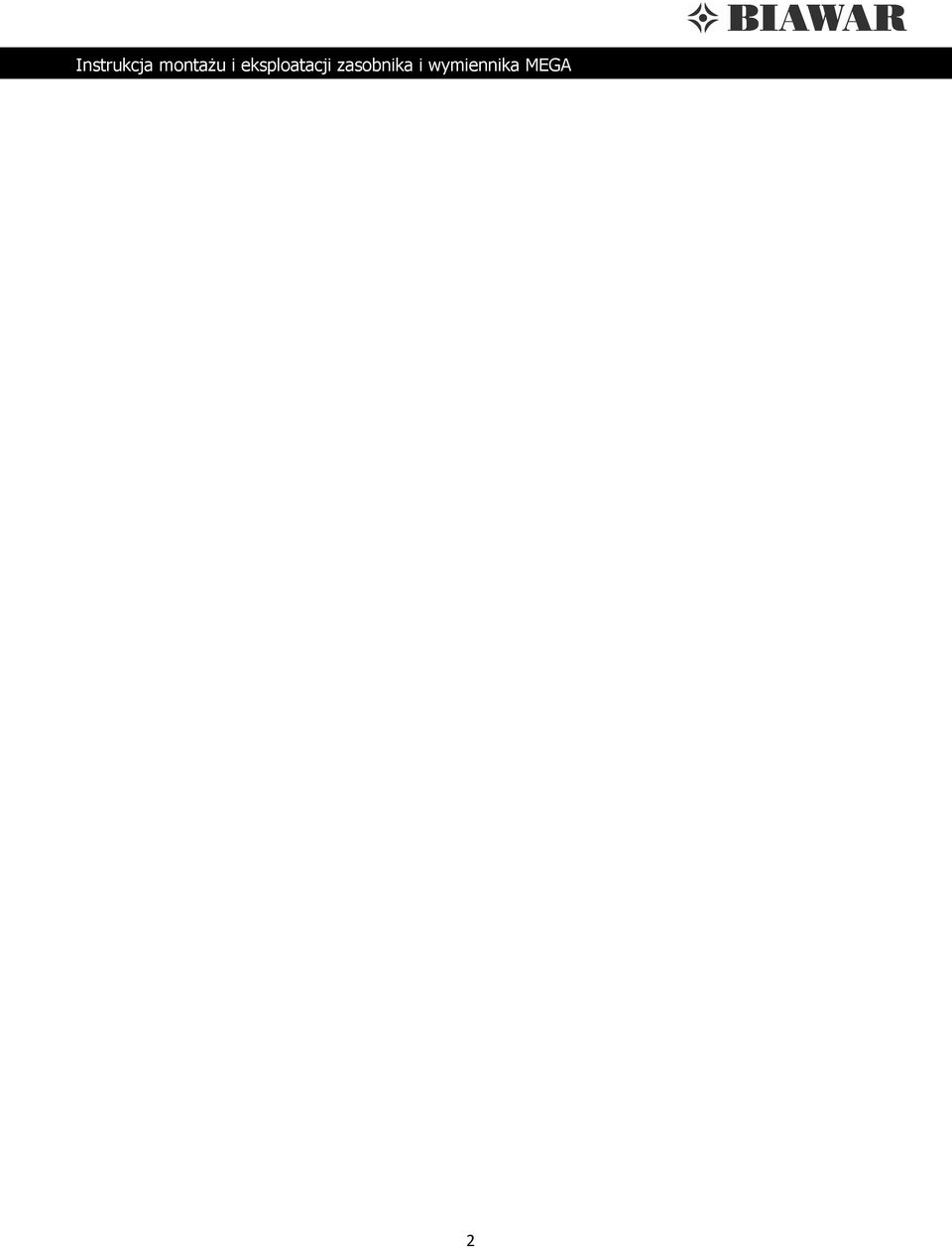

2 2

3 SPIS TREŚĆI 1. WSTĘP Wstęp Recykling i utylizacja Stosowanie zgodne z przeznaczeniem OPIS URZĄDZENIA Budowa i działanie INSTALACJA Miejsce ustawienia Wymagania instalacyjne Podłączanie zasobnika Podłączanie wymiennika Podłączanie wymiennika Przykładowe schematy instalacji URUCHOMIENIE Podłączenie Uruchomienie KONSERWACJA Wymiana anody magnezowej DANE TECHNICZNE Schematy i wymiary urządzeń WARUNKI GWARANCJI. 15 3

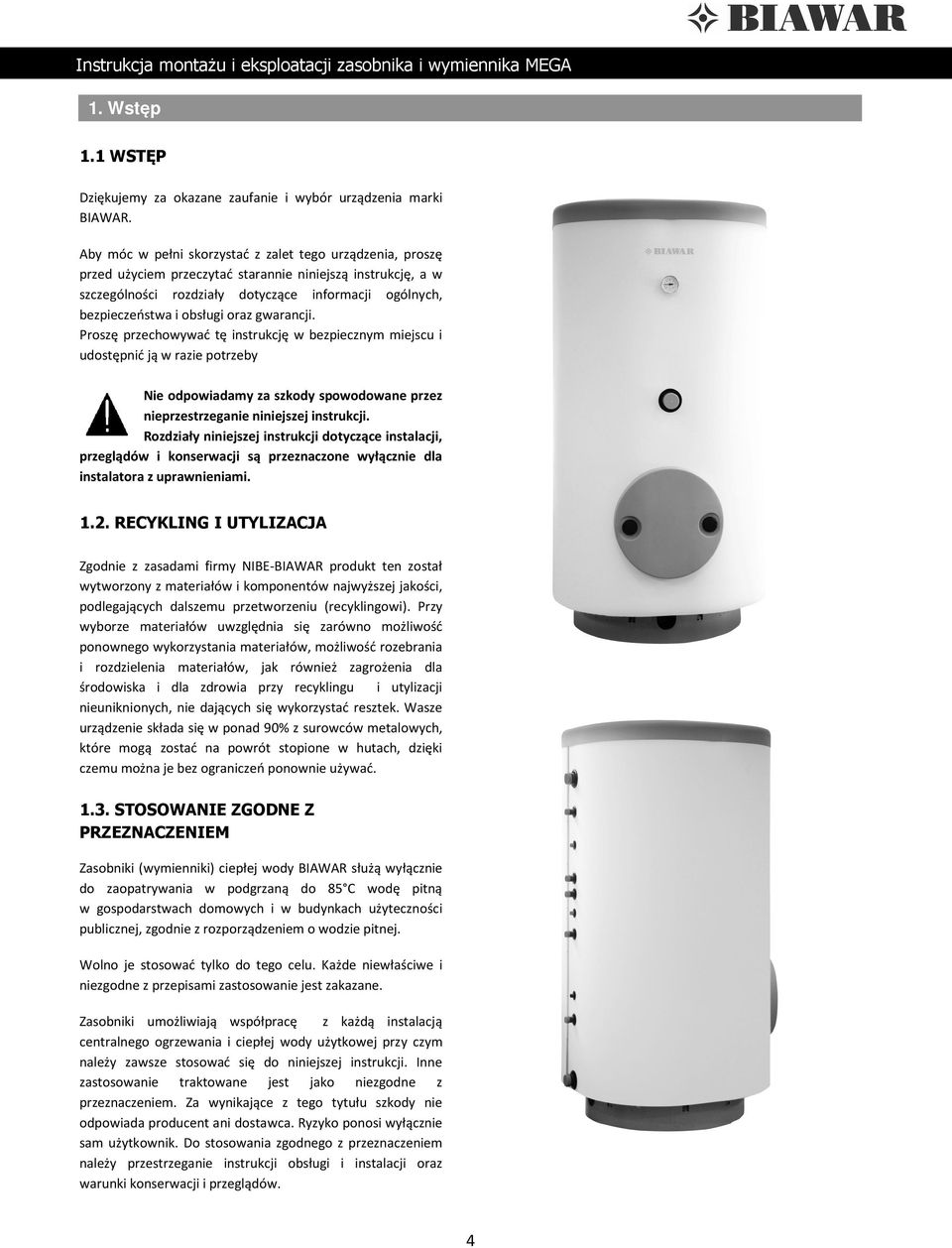

4 Instrukcja montażu i eksploatacji zasobnika i wymiennika MEGA 1. Wstęp 1.1 WSTĘP Dziękujemy za okazane zaufanie i wybór urządzenia marki BIAWAR. Aby móc w pełni skorzystać z zalet tego urządzenia, proszę przed użyciem przeczytać starannie niniejszą instrukcję, a w szczególności rozdziały dotyczące informacji ogólnych, bezpieczeństwa i obsługi oraz gwarancji. Proszę przechowywać tę instrukcję w bezpiecznym miejscu i udostępnić ją w razie potrzeby Nie odpowiadamy za szkody spowodowane przez nieprzestrzeganie niniejszej instrukcji. Rozdziały niniejszej instrukcji dotyczące instalacji, przeglądów i konserwacji są przeznaczone wyłącznie dla instalatora z uprawnieniami RECYKLING I UTYLIZACJA Zgodnie z zasadami firmy NIBE-BIAWAR produkt ten został wytworzony z materiałów i komponentów najwyższej jakości, podlegających dalszemu przetworzeniu (recyklingowi). Przy wyborze materiałów uwzględnia się zarówno możliwość ponownego wykorzystania materiałów, możliwość rozebrania i rozdzielenia materiałów, jak również zagrożenia dla środowiska i dla zdrowia przy recyklingu i utylizacji nieuniknionych, nie dających się wykorzystać resztek. Wasze urządzenie składa się w ponad 90% z surowców metalowych, które mogą zostać na powrót stopione w hutach, dzięki czemu można je bez ograniczeń ponownie używać STOSOWANIE ZGODNE Z PRZEZNACZENIEM Zasobniki (wymienniki) ciepłej wody BIAWAR służą wyłącznie do zaopatrywania w podgrzaną do 85 C wodę pitną w gospodarstwach domowych i w budynkach użyteczności publicznej, zgodnie z rozporządzeniem o wodzie pitnej. Wolno je stosować tylko do tego celu. Każde niewłaściwe i niezgodne z przepisami zastosowanie jest zakazane. Zasobniki umożliwiają współpracę z każdą instalacją centralnego ogrzewania i ciepłej wody użytkowej przy czym należy zawsze stosować się do niniejszej instrukcji. Inne zastosowanie traktowane jest jako niezgodne z przeznaczeniem. Za wynikające z tego tytułu szkody nie odpowiada producent ani dostawca. Ryzyko ponosi wyłącznie sam użytkownik. Do stosowania zgodnego z przeznaczeniem należy przestrzeganie instrukcji obsługi i instalacji oraz warunki konserwacji i przeglądów. 4

5 2. Opis budowy 2.1. BUDOWA I DZIAŁANIE Płaszcz zbiornika wykonany ze stali, spawany, pozwalający na pracę w instalacjach o ciśnieniu do 10 bar. Izolację cieplną zbiornika stanowi polistyren, o grubości od 100 do 140 mm w najszerszym punkcie. Dodatkową izolację stanowi pokrywa górna oraz dno zbiornika zaizolowane polistyrenem. Zasobniki ( oraz ) służą do magazynowania ciepłej wody użytkowej wyprodukowanej przez zewnętrzne urządzenie. Wymienniki (750.81, oraz , ) dzięki wbudowanej wężownicy dużej powierzchni, służą do podgrzewania ciepłej wody użytkowej przez zewnętrzne źródło ciepła. Istnieje możliwość zainstalowania modułu elektrycznego. Rys.1 Widok od przodu (Z-E , Z-E ) OPIS: 1. Wskaźnik temperatury 2. Króciec do montażu grzałki. 3. Otwór rewizyjny. Rys.2 Widok od przodu (W-E , W-E , W-E , W-E ) 5

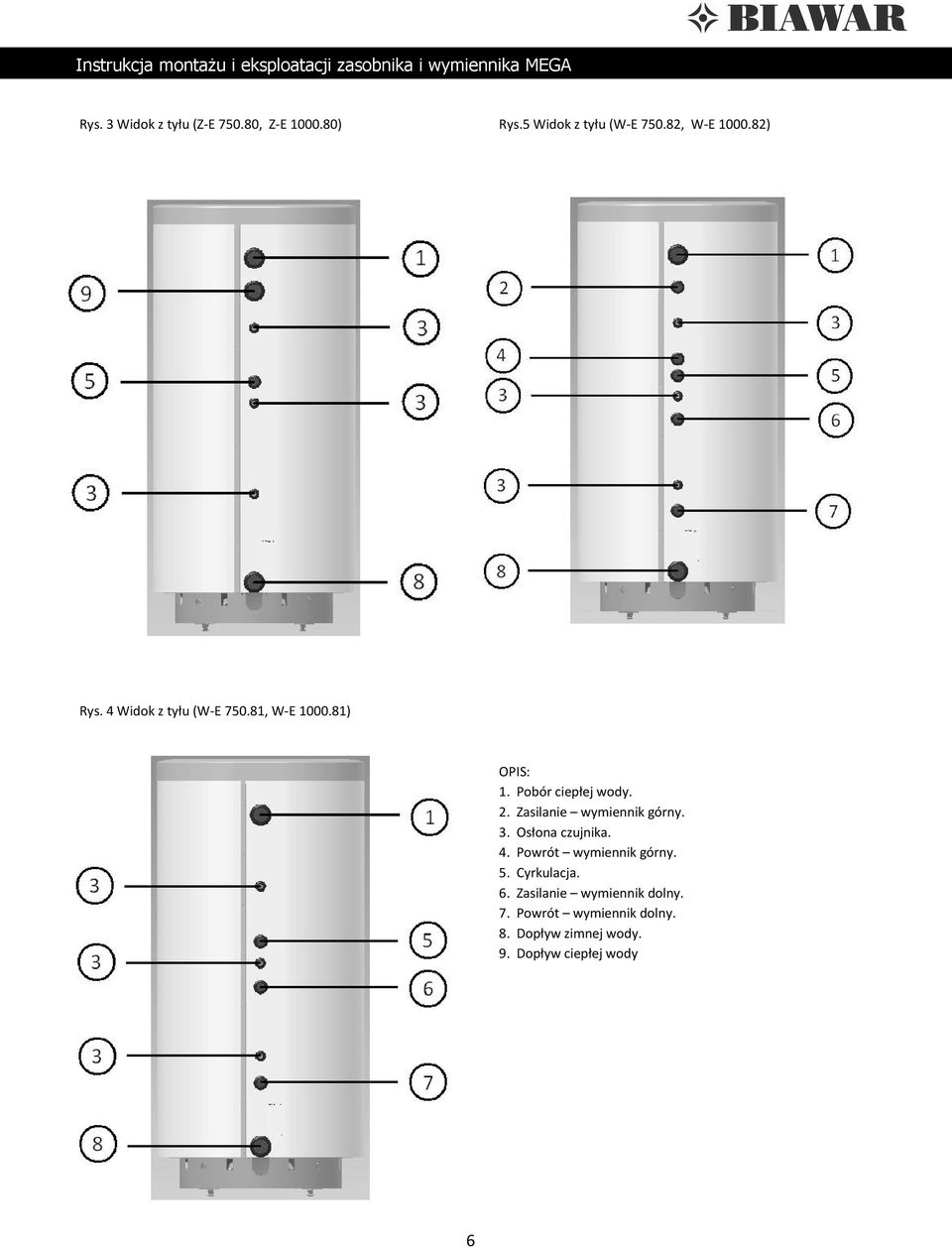

6 Rys. 3 Widok z tyłu (Z-E , Z-E ) Rys.5 Widok z tyłu (W-E , W-E ) Rys. 4 Widok z tyłu (W-E , W-E ) OPIS: 1. Pobór ciepłej wody. 2. Zasilanie wymiennik górny. 3. Osłona czujnika. 4. Powrót wymiennik górny. 5. Cyrkulacja. 6. Zasilanie wymiennik dolny. 7. Powrót wymiennik dolny. 8. Dopływ zimnej wody. 9. Dopływ ciepłej wody 6

7 3. Instalacja 3.1. MIEJSCE USTAWIENIA Zasobnik (wymiennik) ciepłej wody należy ustawić w bezpośrednim sąsiedztwie źródła ciepła. W ten sposób uniknie się niepotrzebnych strat ciepła. Przy wyborze miejsca ustawienia należy też uwzględnić ciężar napełnionego zasobnika. Co do zasady miejsce ustawienia zasobnika należy dobrać w sposób umożliwiający odpowiednio racjonalne prowadzeni zarówno instalacji wody użytkowej jak i przewodów grzewczych. Zasobnik musi być ustawiony w nie przemarzającym pomieszczeniu. Dla uniknięcia strat energii wszystkie przewody hydrauliczne należy zaizolować. Przy montażu zasobnika należy wziąć pod uwagę wolną przestrzeń nad zasobnikiem potrzebną w przypadku konieczności wymiany ochronnej anody magnezowej równą w przybliżeniu długości anody. Przestrzeń tę można znacznie zmniejszyć stosując tzw. anodę łańcuchową (patrz punkt 5.3. Wymiana anody magnezowej). Instrukcja demontażu obudowy zewnętrznej wg. Rys. 6 oraz Rys. 7. Usunąć czerwone kapturki z króćców, Usunąć czarne przepusty, Usunąć termometr zegarowy oraz zaślepkę modułu grzewczego, Usunąć zaślepkę otworu rewizyjnego. Zdjąć pokrywę górną zbiornika wraz ze styropianową izolacją, Odkręcić wkręty i zdemontować listwę łączącą izolację zbiornika, Zdemontować izolację otaczającą zbiornik, Zdemontować czteroczęściową izolację zbiornika wykonaną ze styropianu. Przed montażem urządzenia może okazać się, że niezbędny będzie demontaż obudowy zewnętrznej zbiornika w tym celu należy postępować zgodnie z instrukcją poniżej. Rys.6, Rys.7 Demontaż obudowy 7

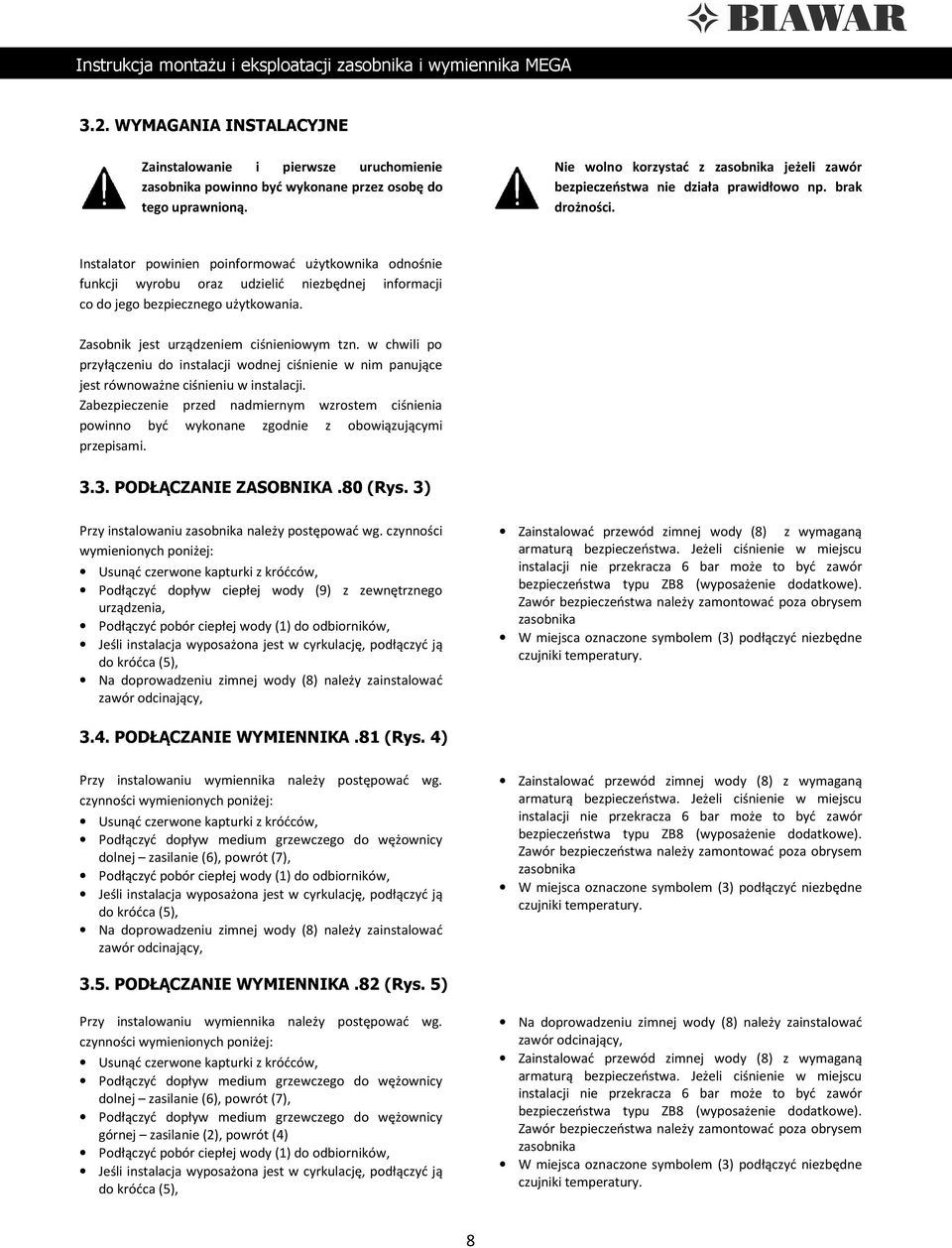

8 3.2. WYMAGANIA INSTALACYJNE Zainstalowanie i pierwsze uruchomienie zasobnika powinno być wykonane przez osobę do tego uprawnioną. Nie wolno korzystać z zasobnika jeżeli zawór bezpieczeństwa nie działa prawidłowo np. brak drożności. Instalator powinien poinformować użytkownika odnośnie funkcji wyrobu oraz udzielić niezbędnej informacji co do jego bezpiecznego użytkowania. Zasobnik jest urządzeniem ciśnieniowym tzn. w chwili po przyłączeniu do instalacji wodnej ciśnienie w nim panujące jest równoważne ciśnieniu w instalacji. Zabezpieczenie przed nadmiernym wzrostem ciśnienia powinno być wykonane zgodnie z obowiązującymi przepisami PODŁĄCZANIE ZASOBNIKA.80 (Rys. 3) Przy instalowaniu zasobnika należy postępować wg. czynności wymienionych poniżej: Usunąć czerwone kapturki z króćców, Podłączyć dopływ ciepłej wody (9) z zewnętrznego urządzenia, Podłączyć pobór ciepłej wody (1) do odbiorników, Jeśli instalacja wyposażona jest w cyrkulację, podłączyć ją do króćca (5), Na doprowadzeniu zimnej wody (8) należy zainstalować zawór odcinający, Zainstalować przewód zimnej wody (8) z wymaganą armaturą bezpieczeństwa. Jeżeli ciśnienie w miejscu instalacji nie przekracza 6 bar może to być zawór bezpieczeństwa typu ZB8 (wyposażenie dodatkowe). Zawór bezpieczeństwa należy zamontować poza obrysem zasobnika W miejsca oznaczone symbolem (3) podłączyć niezbędne czujniki temperatury PODŁĄCZANIE WYMIENNIKA.81 (Rys. 4) Przy instalowaniu wymiennika należy postępować wg. czynności wymienionych poniżej: Usunąć czerwone kapturki z króćców, Podłączyć dopływ medium grzewczego do wężownicy dolnej zasilanie (6), powrót (7), Podłączyć pobór ciepłej wody (1) do odbiorników, Jeśli instalacja wyposażona jest w cyrkulację, podłączyć ją do króćca (5), Na doprowadzeniu zimnej wody (8) należy zainstalować zawór odcinający, Zainstalować przewód zimnej wody (8) z wymaganą armaturą bezpieczeństwa. Jeżeli ciśnienie w miejscu instalacji nie przekracza 6 bar może to być zawór bezpieczeństwa typu ZB8 (wyposażenie dodatkowe). Zawór bezpieczeństwa należy zamontować poza obrysem zasobnika W miejsca oznaczone symbolem (3) podłączyć niezbędne czujniki temperatury PODŁĄCZANIE WYMIENNIKA.82 (Rys. 5) Przy instalowaniu wymiennika należy postępować wg. czynności wymienionych poniżej: Usunąć czerwone kapturki z króćców, Podłączyć dopływ medium grzewczego do wężownicy dolnej zasilanie (6), powrót (7), Podłączyć dopływ medium grzewczego do wężownicy górnej zasilanie (2), powrót (4) Podłączyć pobór ciepłej wody (1) do odbiorników, Jeśli instalacja wyposażona jest w cyrkulację, podłączyć ją do króćca (5), Na doprowadzeniu zimnej wody (8) należy zainstalować zawór odcinający, Zainstalować przewód zimnej wody (8) z wymaganą armaturą bezpieczeństwa. Jeżeli ciśnienie w miejscu instalacji nie przekracza 6 bar może to być zawór bezpieczeństwa typu ZB8 (wyposażenie dodatkowe). Zawór bezpieczeństwa należy zamontować poza obrysem zasobnika W miejsca oznaczone symbolem (3) podłączyć niezbędne czujniki temperatury. 8

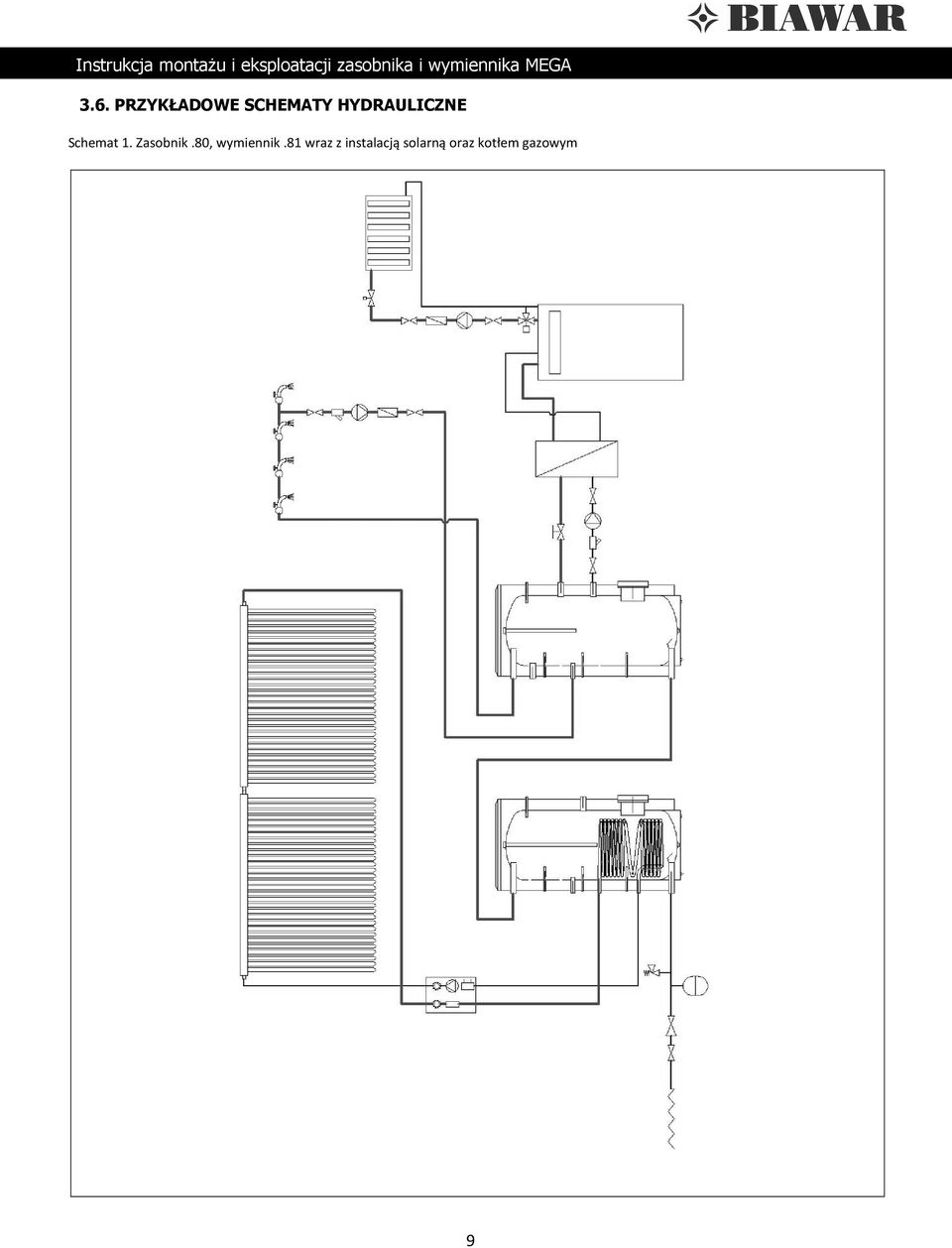

9 3.6. PRZYKŁADOWE SCHEMATY HYDRAULICZNE Schemat 1. Zasobnik.80, wymiennik.81 wraz z instalacją solarną oraz kotłem gazowym 9

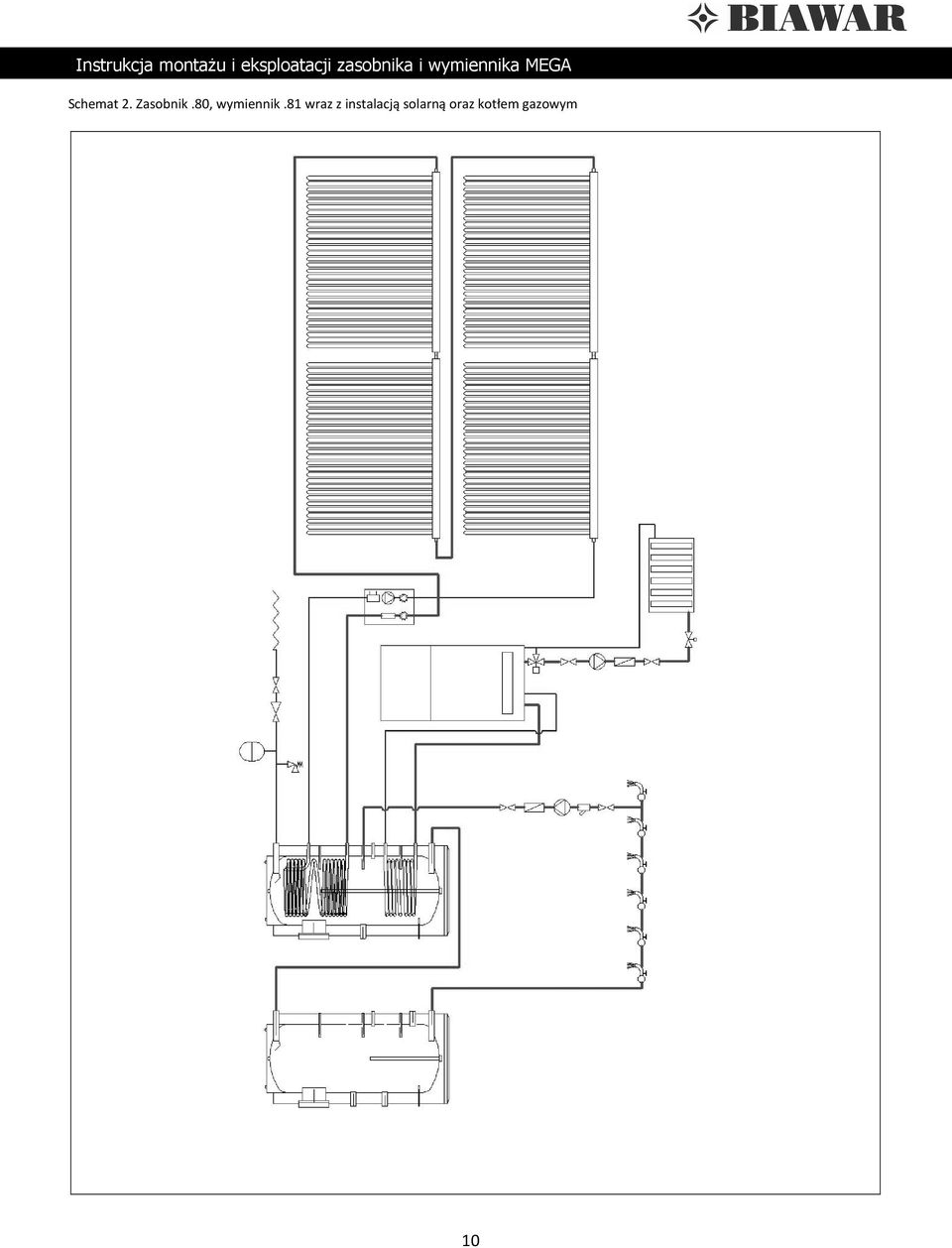

10 Schemat 2. Zasobnik.80, wymiennik.81 wraz z instalacją solarną oraz kotłem gazowym 10

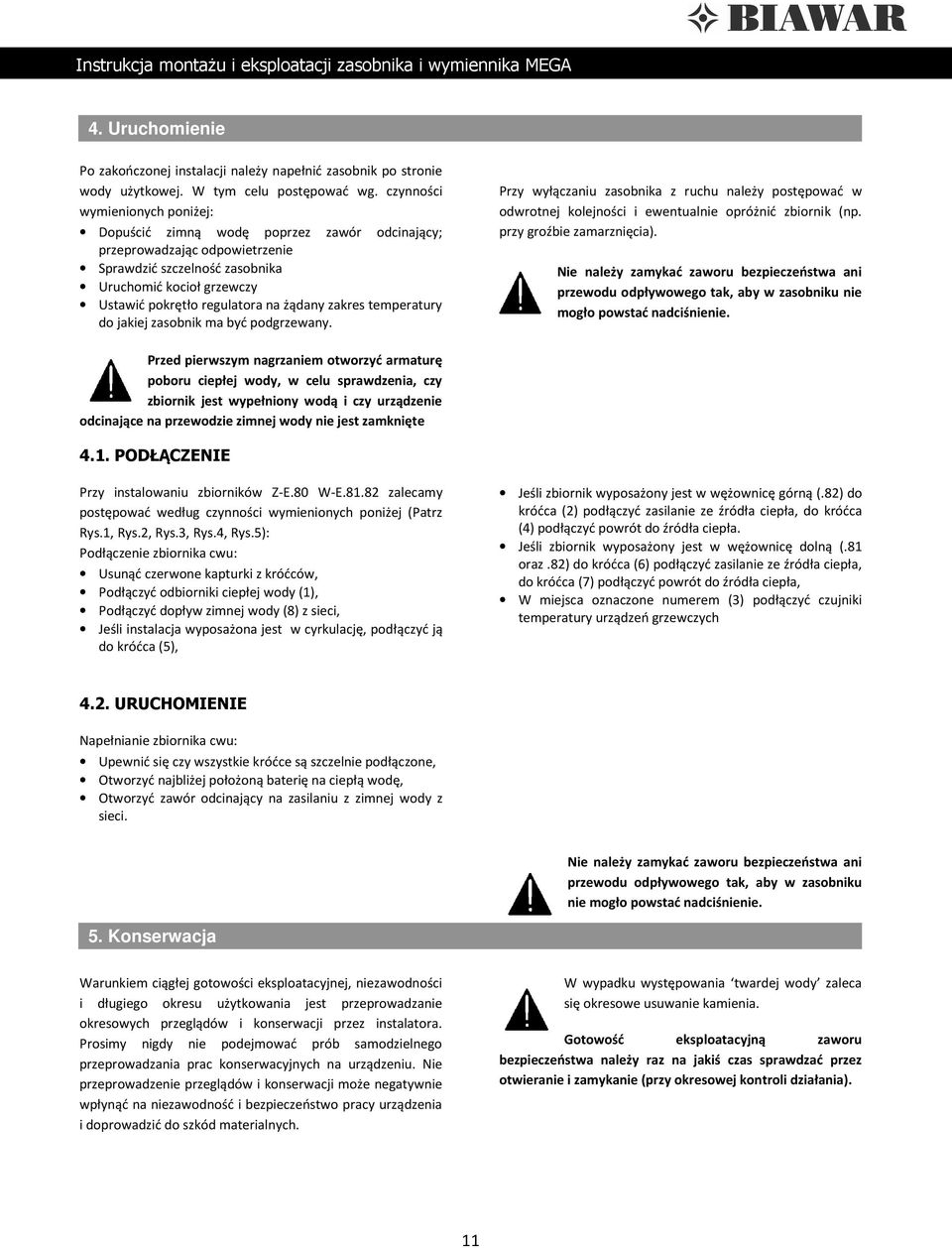

11 4. Uruchomienie Po zakończonej instalacji należy napełnić zasobnik po stronie wody użytkowej. W tym celu postępować wg. czynności wymienionych poniżej: Dopuścić zimną wodę poprzez zawór odcinający; przeprowadzając odpowietrzenie Sprawdzić szczelność zasobnika Uruchomić kocioł grzewczy Ustawić pokrętło regulatora na żądany zakres temperatury do jakiej zasobnik ma być podgrzewany. Przy wyłączaniu zasobnika z ruchu należy postępować w odwrotnej kolejności i ewentualnie opróżnić zbiornik (np. przy groźbie zamarznięcia). Nie należy zamykać zaworu bezpieczeństwa ani przewodu odpływowego tak, aby w zasobniku nie mogło powstać nadciśnienie. Przed pierwszym nagrzaniem otworzyć armaturę poboru ciepłej wody, w celu sprawdzenia, czy zbiornik jest wypełniony wodą i czy urządzenie odcinające na przewodzie zimnej wody nie jest zamknięte 4.1. PODŁĄCZENIE Przy instalowaniu zbiorników Z-E.80 W-E zalecamy postępować według czynności wymienionych poniżej (Patrz Rys.1, Rys.2, Rys.3, Rys.4, Rys.5): Podłączenie zbiornika cwu: Usunąć czerwone kapturki z króćców, Podłączyć odbiorniki ciepłej wody (1), Podłączyć dopływ zimnej wody (8) z sieci, Jeśli instalacja wyposażona jest w cyrkulację, podłączyć ją do króćca (5), Jeśli zbiornik wyposażony jest w wężownicę górną (.82) do króćca (2) podłączyć zasilanie ze źródła ciepła, do króćca (4) podłączyć powrót do źródła ciepła. Jeśli zbiornik wyposażony jest w wężownicę dolną (.81 oraz.82) do króćca (6) podłączyć zasilanie ze źródła ciepła, do króćca (7) podłączyć powrót do źródła ciepła, W miejsca oznaczone numerem (3) podłączyć czujniki temperatury urządzeń grzewczych 4.2. URUCHOMIENIE Napełnianie zbiornika cwu: Upewnić się czy wszystkie króćce są szczelnie podłączone, Otworzyć najbliżej położoną baterię na ciepłą wodę, Otworzyć zawór odcinający na zasilaniu z zimnej wody z sieci. Nie należy zamykać zaworu bezpieczeństwa ani przewodu odpływowego tak, aby w zasobniku nie mogło powstać nadciśnienie. 5. Konserwacja Warunkiem ciągłej gotowości eksploatacyjnej, niezawodności i długiego okresu użytkowania jest przeprowadzanie okresowych przeglądów i konserwacji przez instalatora. Prosimy nigdy nie podejmować prób samodzielnego przeprowadzania prac konserwacyjnych na urządzeniu. Nie przeprowadzenie przeglądów i konserwacji może negatywnie wpłynąć na niezawodność i bezpieczeństwo pracy urządzenia i doprowadzić do szkód materialnych. W wypadku występowania twardej wody zaleca się okresowe usuwanie kamienia. Gotowość eksploatacyjną zaworu bezpieczeństwa należy raz na jakiś czas sprawdzać przez otwieranie i zamykanie (przy okresowej kontroli działania). 11

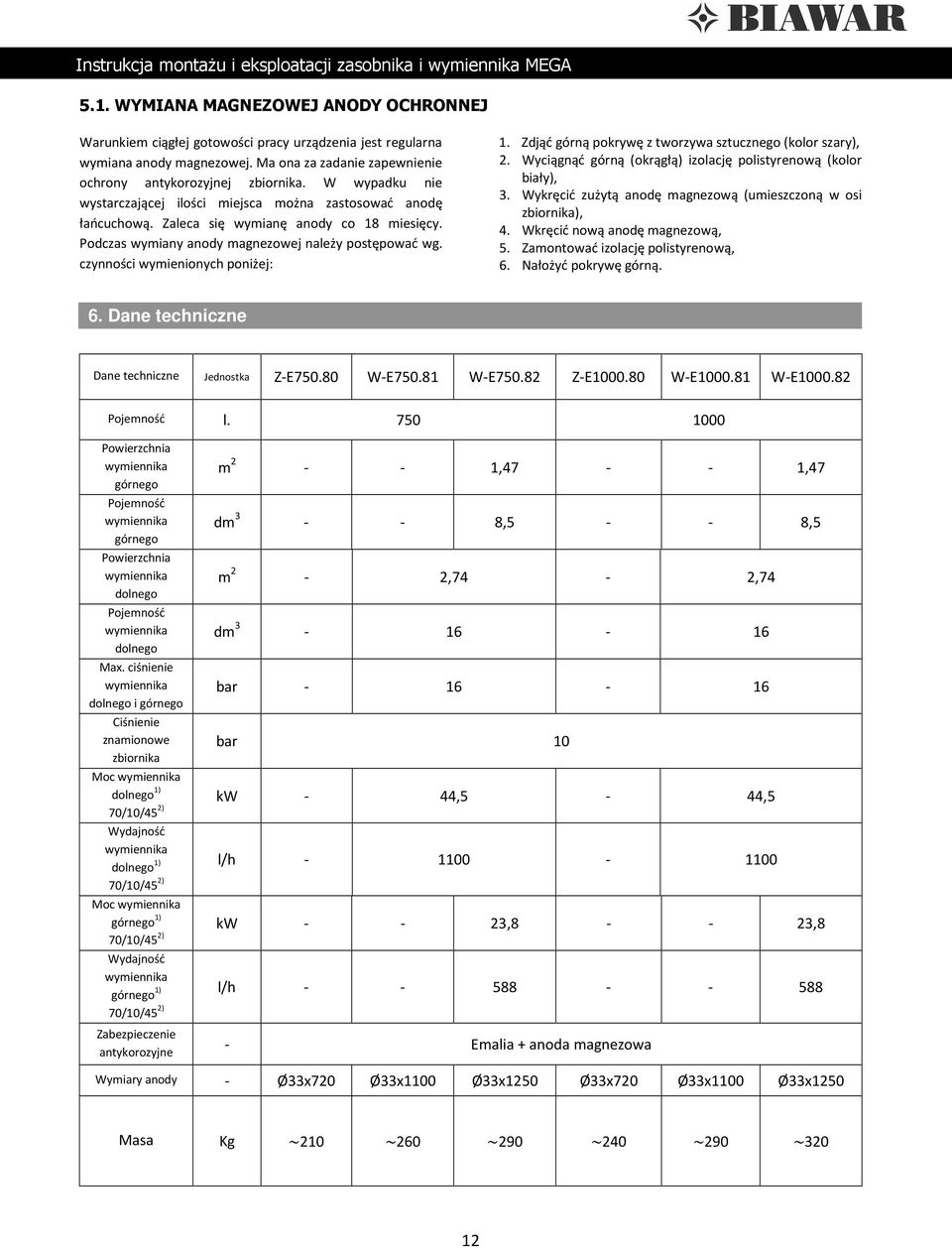

12 5.1. WYMIANA MAGNEZOWEJ ANODY OCHRONNEJ Warunkiem ciągłej gotowości pracy urządzenia jest regularna wymiana anody magnezowej. Ma ona za zadanie zapewnienie ochrony antykorozyjnej zbiornika. W wypadku nie wystarczającej ilości miejsca można zastosować anodę łańcuchową. Zaleca się wymianę anody co 18 miesięcy. Podczas wymiany anody magnezowej należy postępować wg. czynności wymienionych poniżej: 1. Zdjąć górną pokrywę z tworzywa sztucznego (kolor szary), 2. Wyciągnąć górną (okrągłą) izolację polistyrenową (kolor biały), 3. Wykręcić zużytą anodę magnezową (umieszczoną w osi zbiornika), 4. Wkręcić nową anodę magnezową, 5. Zamontować izolację polistyrenową, 6. Nałożyć pokrywę górną. 6. Dane techniczne Dane techniczne Jednostka Z-E W-E W-E Z-E W-E W-E Pojemność l Powierzchnia wymiennika górnego Pojemność wymiennika górnego Powierzchnia wymiennika dolnego Pojemność wymiennika dolnego Max. ciśnienie wymiennika dolnego i górnego Ciśnienie znamionowe zbiornika m , ,47 dm , ,5 m 2-2,74-2,74 dm bar bar 10 Moc wymiennika dolnego 1) kw - 44,5-44,5 70/10/45 2) Wydajność wymiennika dolnego 1) 70/10/45 2) l/h Moc wymiennika górnego 1) 70/10/45 2) kw , ,8 Wydajność wymiennika górnego 1) l/h /10/45 2) Zabezpieczenie antykorozyjne - Emalia + anoda magnezowa Wymiary anody - Ø33x720 Ø33x1100 Ø33x1250 Ø33x720 Ø33x1100 Ø33x1250 Masa Kg ~210 ~260 ~290 ~240 ~290 ~320 12

13 Wymiary zasobników i wymienników MEGA Jednostka Z-E W-E W-E Z-E W-E W-E A mm B mm ~1060 ~1160 C mm D mm E mm F mm G mm H mm I mm J mm K mm L mm M mm N mm O mm P mm R mm S mm T mm / /-0 Straty ciśnienia wężownicach 13

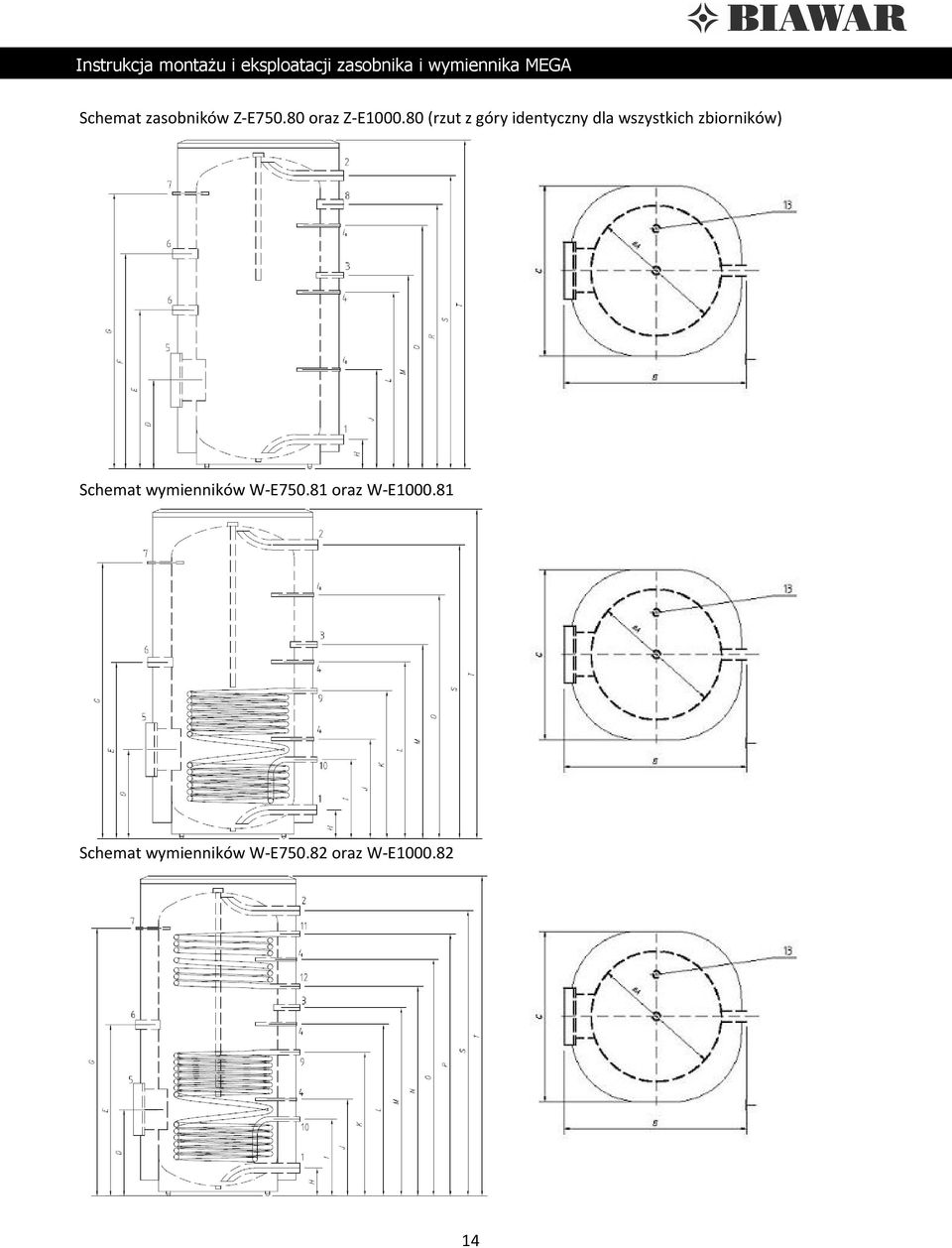

14 Schemat zasobników Z-E oraz Z-E (rzut z góry identyczny dla wszystkich zbiorników) Schemat wymienników W-E oraz W-E Schemat wymienników W-E oraz W-E

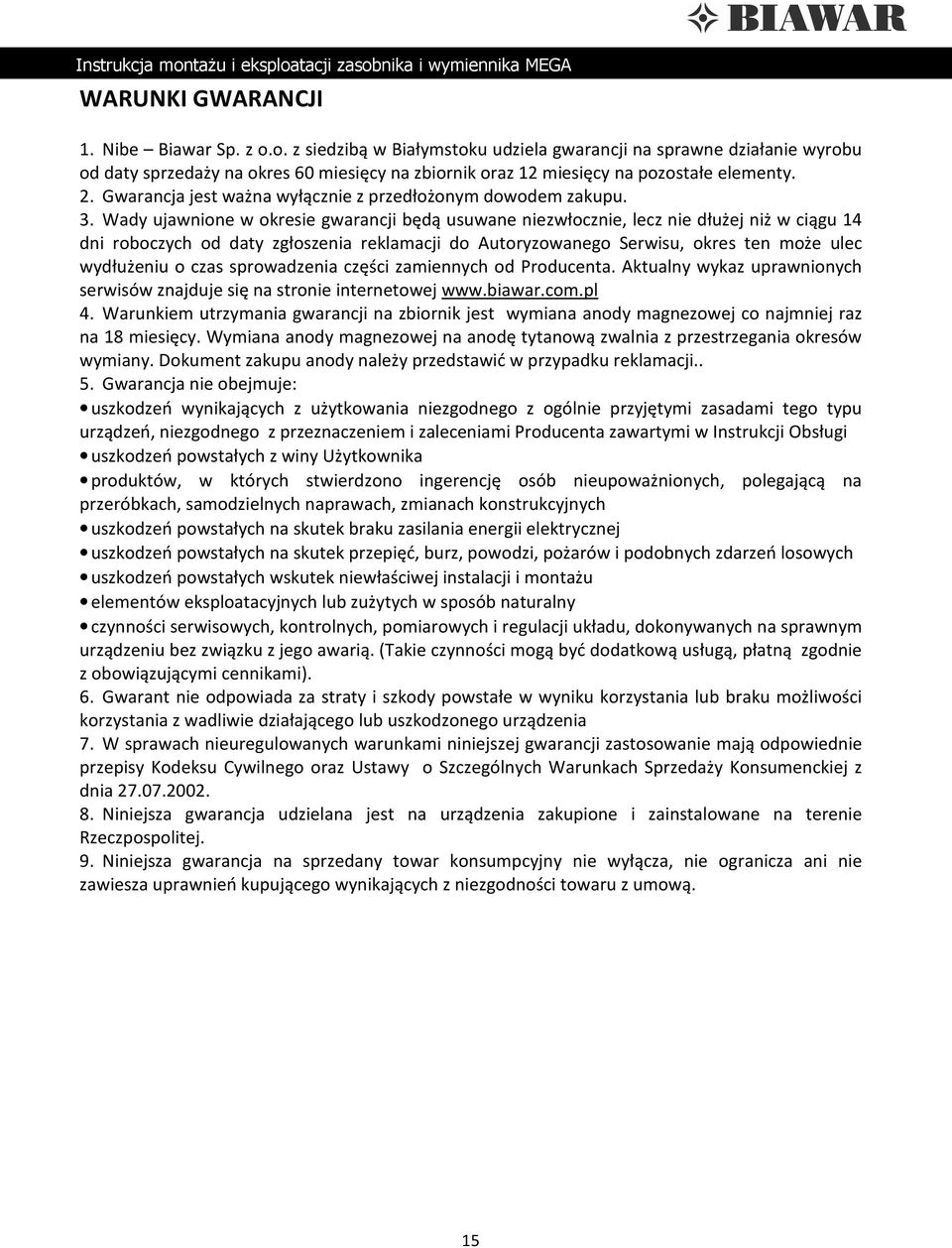

15 WARUNKI GWARANCJI 1. Nibe Biawar Sp. z o.o. z siedzibą w Białymstoku udziela gwarancji na sprawne działanie wyrobu od daty sprzedaży na okres 60 miesięcy na zbiornik oraz 12 miesięcy na pozostałe elementy. 2. Gwarancja jest ważna wyłącznie z przedłożonym dowodem zakupu. 3. Wady ujawnione w okresie gwarancji będą usuwane niezwłocznie, lecz nie dłużej niż w ciągu 14 dni roboczych od daty zgłoszenia reklamacji do Autoryzowanego Serwisu, okres ten może ulec wydłużeniu o czas sprowadzenia części zamiennych od Producenta. Aktualny wykaz uprawnionych serwisów znajduje się na stronie internetowej 4. Warunkiem utrzymania gwarancji na zbiornik jest wymiana anody magnezowej co najmniej raz na 18 miesięcy. Wymiana anody magnezowej na anodę tytanową zwalnia z przestrzegania okresów wymiany. Dokument zakupu anody należy przedstawić w przypadku reklamacji.. 5. Gwarancja nie obejmuje: uszkodzeń wynikających z użytkowania niezgodnego z ogólnie przyjętymi zasadami tego typu urządzeń, niezgodnego z przeznaczeniem i zaleceniami Producenta zawartymi w Instrukcji Obsługi uszkodzeń powstałych z winy Użytkownika produktów, w których stwierdzono ingerencję osób nieupoważnionych, polegającą na przeróbkach, samodzielnych naprawach, zmianach konstrukcyjnych uszkodzeń powstałych na skutek braku zasilania energii elektrycznej uszkodzeń powstałych na skutek przepięć, burz, powodzi, pożarów i podobnych zdarzeń losowych uszkodzeń powstałych wskutek niewłaściwej instalacji i montażu elementów eksploatacyjnych lub zużytych w sposób naturalny czynności serwisowych, kontrolnych, pomiarowych i regulacji układu, dokonywanych na sprawnym urządzeniu bez związku z jego awarią. (Takie czynności mogą być dodatkową usługą, płatną zgodnie z obowiązującymi cennikami). 6. Gwarant nie odpowiada za straty i szkody powstałe w wyniku korzystania lub braku możliwości korzystania z wadliwie działającego lub uszkodzonego urządzenia 7. W sprawach nieuregulowanych warunkami niniejszej gwarancji zastosowanie mają odpowiednie przepisy Kodeksu Cywilnego oraz Ustawy o Szczególnych Warunkach Sprzedaży Konsumenckiej z dnia Niniejsza gwarancja udzielana jest na urządzenia zakupione i zainstalowane na terenie Rzeczpospolitej. 9. Niniejsza gwarancja na sprzedany towar konsumpcyjny nie wyłącza, nie ogranicza ani nie zawiesza uprawnień kupującego wynikających z niezgodności towaru z umową. 15

16 NIBE-BIAWAR sp. z o.o Białystok Al. Jana Pawła II 57, Tel (85) , fax (85)
