Spis Tre ci Projektu Wykonawczego

Transkrypt

1

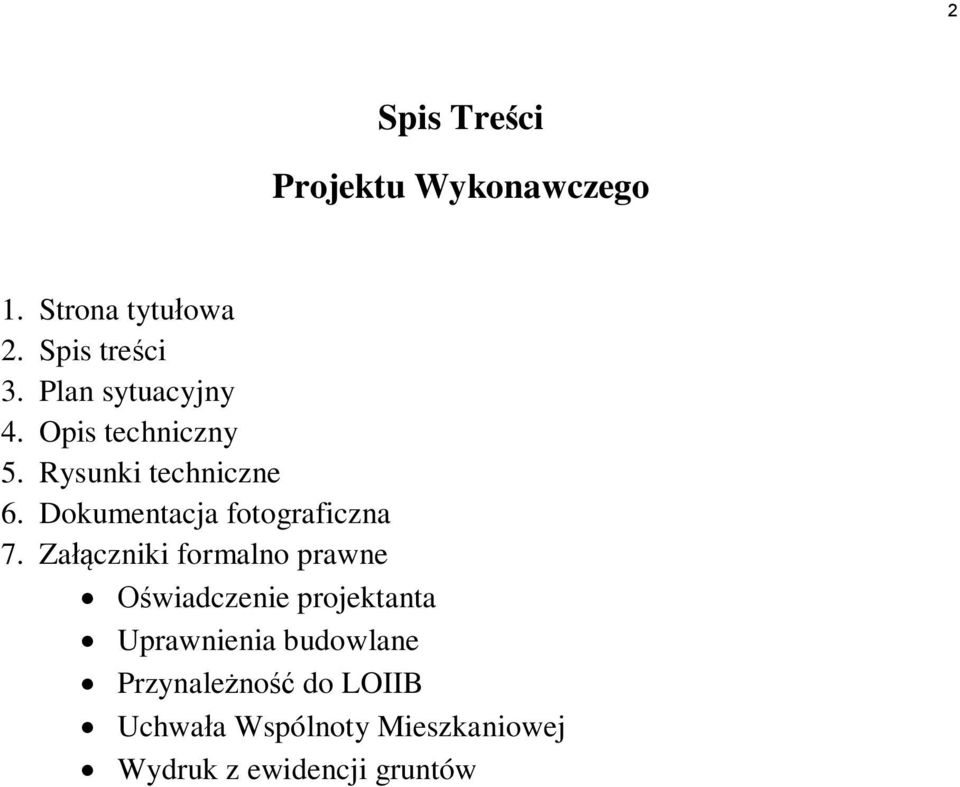

2 2 Spis Tre ci Projektu Wykonawczego 1. Strona tytu owa 2. Spis tre ci 3. Plan sytuacyjny 4. Opis techniczny 5. Rysunki techniczne 6. Dokumentacja fotograficzna 7. Za czniki formalno prawne wiadczenie projektanta Uprawnienia budowlane Przynale no do LOIIB Uchwa a Wspólnoty Mieszkaniowej Wydruk z ewidencji gruntów

3 3

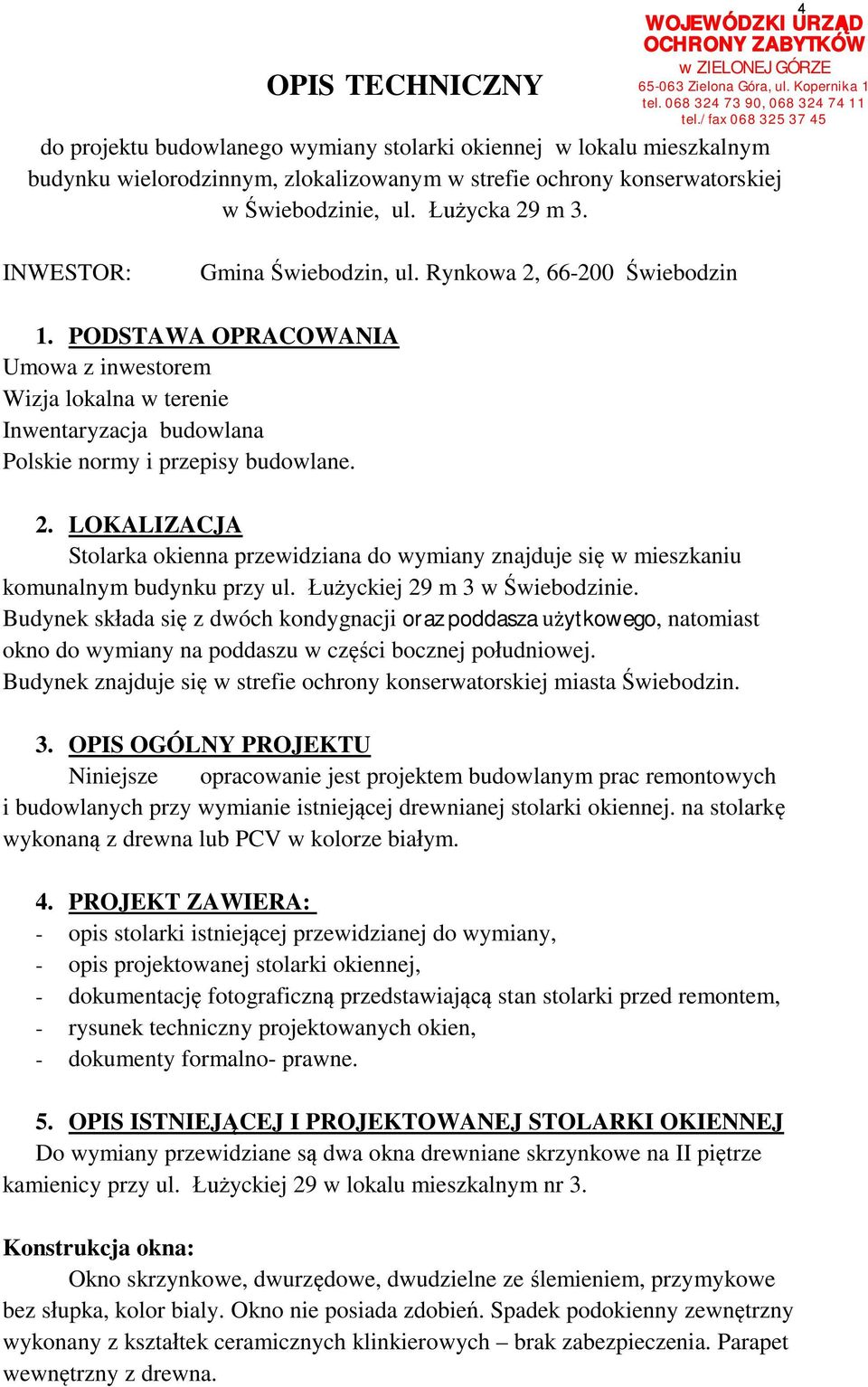

4 4 OPIS TECHNICZNY do projektu budowlanego wymiany stolarki okiennej w lokalu mieszkalnym budynku wielorodzinnym, zlokalizowanym w strefie ochrony konserwatorskiej w wiebodzinie, ul. ycka 29 m 3. INWESTOR: Gmina wiebodzin, ul. Rynkowa 2, wiebodzin 1. PODSTAWA OPRACOWANIA Umowa z inwestorem Wizja lokalna w terenie Inwentaryzacja budowlana Polskie normy i przepisy budowlane. 2. LOKALIZACJA Stolarka okienna przewidziana do wymiany znajduje si w mieszkaniu komunalnym budynku przy ul. yckiej 29 m 3 w wiebodzinie. Budynek sk ada si z dwóch kondygnacji oraz poddasza ytkowego, natomiast okno do wymiany na poddaszu w cz ci bocznej po udniowej. Budynek znajduje si w strefie ochrony konserwatorskiej miasta wiebodzin. 3. OPIS OGÓLNY PROJEKTU Niniejsze opracowanie jest projektem budowlanym prac remontowych i budowlanych przy wymianie istniej cej drewnianej stolarki okiennej. na stolark wykonan z drewna lub PCV w kolorze bia ym. 4. PROJEKT ZAWIERA: - opis stolarki istniej cej przewidzianej do wymiany, - opis projektowanej stolarki okiennej, - dokumentacj fotograficzn przedstawiaj stan stolarki przed remontem, - rysunek techniczny projektowanych okien, - dokumenty formalno- prawne. 5. OPIS ISTNIEJ CEJ I PROJEKTOWANEJ STOLARKI OKIENNEJ Do wymiany przewidziane s dwa okna drewniane skrzynkowe na II pi trze kamienicy przy ul. yckiej 29 w lokalu mieszkalnym nr 3. Konstrukcja okna: Okno skrzynkowe, dwurz dowe, dwudzielne ze lemieniem, przymykowe bez s upka, kolor bialy. Okno nie posiada zdobie. Spadek podokienny zewn trzny wykonany z kszta tek ceramicznych klinkierowych brak zabezpieczenia. Parapet wewn trzny z drewna.

5 5 Stan omawianej stolarki oraz wnioski: Istniej ca stolarka jest w bardzo z ym stanie technicznym, jest nieszczelna, w du ej mierze wyst puj z uszczenia i sp kania ochronnych warstw malarskich, ubytki okitowania, zmurszenia i zbutwienia drewna. Projektowana stolarka: Zaleca si wymian stolarki okiennej na now z drewna lub z PCV. Okno dwudzielne, rozwierane i uchylno rozwierane, dwurz dowe ze lemieniem z listw przymykow. Nale y zachowa istniej cy historyczny podzia okna. Wykonanie stolarski okiennej warsztacie wg dokumentacji technicznej po uprzednim dokonaniu pomiarów natury na obiekcie. Osadzenie stolarki w przygotowanym i oczyszczonym o cie u wykona za pomoc oku rozmieszczonych i zamontowanych zgodnie z wymogami konstrukcyjnymi i ci le wg wskazówek producenta, z uszczelnieniem piank poliuretanow i silikonem. Szklenie okien szk em termoizolacyjnym. W górnym profilu okna nale y wbudowa higrosterowany nawietrznik powietrza Ventair lub równowa ny. Wspó czynnik przenikania ciep a dla ca ego okna V= l,70w/(m2 K) Z uwagi na to, e elewacja budynku jest bardzo dobrze zachowana oraz posiada wyst puj ce historyczne detale architektoniczne, nale y zachowa szczególn ostro no przy demonta u starego okna jak i przy monta u nowego. UWAGI: - W projekcie, wszystkie oznaczenia otwierania okien sporz dzane s w kierunku do wn trza budynku, natomiast na rysunkach widok okien przedstawiony jest od zewn trz pomieszczenia. - Wykonanie i odbiór na podstawie aprobaty technicznej ITB, atestów higienicznych, wymogów przeciwpo arowych i warunków technicznych, stosowania Polskich Norm, specyfikacji technicznej wykonanie i odbioru robót budowlanych. - W trakcie realizacji projektu nale y stosowa materia y i wyroby posiadaj ce obowi zuj ce wiadectwo dopuszczenia do stosowania w budownictwie lub je eli przedmiotem Norm Pa stwowych, za wiadczenie producenta potwierdzaj ce ich zgodno z postanowieniami odpowiednich norm. OPRACOWA :

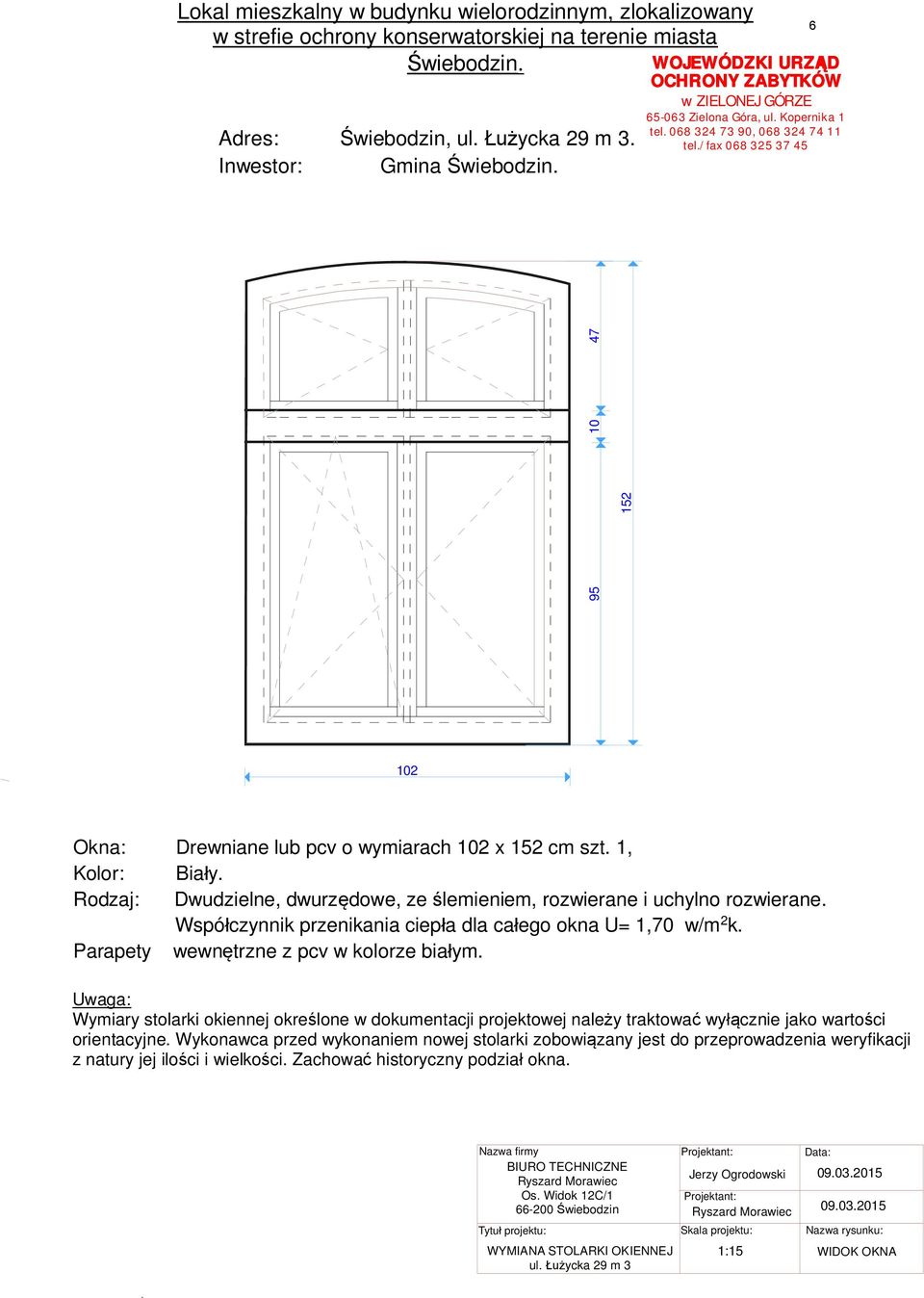

6 Lokal mieszkalny w budynku wielorodzinnym, zlokalizowany w strefie ochrony konserwatorskiej na terenie miasta wiebodzin. 6 Adres: wiebodzin, ul. ycka 29 m 3. Inwestor: Gmina wiebodzin Okna: Drewniane lub pcv o wymiarach 102 x 152 cm szt. 1, Kolor: Bia y. Rodzaj: Dwudzielne, dwurz dowe, ze lemieniem, rozwierane i uchylno rozwierane. Wspó czynnik przenikania ciep a dla ca ego okna U= 1,70 w/m 2 k. Parapety wewn trzne z pcv w kolorze bia ym. Uwaga: Wymiary stolarki okiennej okre lone w dokumentacji projektowej nale y traktowa wy cznie jako warto ci orientacyjne. Wykonawca przed wykonaniem nowej stolarki zobowi zany jest do przeprowadzenia weryfikacji z natury jej ilo ci i wielko ci. Zachowa historyczny podzia okna. Nazwa firmy BIURO TECHNICZNE Ryszard Morawiec Os. Widok 12C/ wiebodzin Tytu projektu: WYMIANA STOLARKI OKIENNEJ ul. ycka 29 m 3 Projektant: Jerzy Ogrodowski Projektant: Ryszard Morawiec Skala projektu: 1:15 Data: Nazwa rysunku: WIDOK OKNA

7 Przekroje i detale okna 148 x 148 ul. ycka 29 m 3 w wiebodzinie 7 Przekroje pionowe detale ramiak lemie okapnik cie nica Przekrój poziomy detale przymyk Nazwa firmy Projektant: BIURO TECHNICZNE Ryszard Morawiec Os. Widok 12C/ wiebodzin Tytu projektu: Skala projektu: WYMIANA STOLARKI OKIENNEJ 1:5 ul. ycka 29 m 3 Wymiary podane w mm Jerzy Ogrodowski Ryszard Morawiec Data: Nazwa rysunku: Przekroje i detale

8 8

9 9 wiebodzin, dnia 07 kwietnia 2015 r. (miejscowo i data) WIADCZENIE PROJEKTANTA / SPRAWDZAJ CEGO Ja, ni ej podpisany (a) Jerzy Ogrodowski (imi i nazwisko projektanta / sprawdzaj cego) Posiadaj cy uprawnienia do wykonywania samodzielnych funkcji technicznych w budownictwie w zakresie: Architektonicznym i konstrukcyjno in ynieryjnym nr 29/80/WBPP oraz aktualny wpis na list cz onków w ciwej izby samorz du zawodowego: Lubuska Okr gowa Izba In ynierów budownictwa w Gorzowie Wlkp nr LBS/BO/0355/03 po zapoznaniu si z przepisami ustawy z dnia 7 lipca 1994 r. Prawo budowlane (Dz. U. z 2003 r. Nr 207, poz z pó n. zm.) zgodnie z art. 20ust. 4 o wiadczam, e projekt budowlany dotycz cy budowy: Wymiana stolarki okiennej na dzia ce nr: zlokalizowanych w: wiebodzinie, ul. ycka 29 m 3 zosta sporz dzony zgodnie z obowi zuj cymi przepisami oraz zasadami wiedzy technicznej. wiadomy odpowiedzialno ci karnej za podanie w niniejszym o wiadczeniu nieprawdy, zgodnie z art. 233 Kodeksu karnego, potwierdzam w asnor cznym podpisem prawdziwo danych, zamieszczonych powy ej. Projektant/Sprawdzaj cy

10 10 wiebodzin, dnia 07 kwietnia 2015 r. (miejscowo i data) WIADCZENIE PROJEKTANTA / SPRAWDZAJ CEGO Ja, ni ej podpisany (a) Ryszard Morawiec (imi i nazwisko projektanta / sprawdzaj cego) Posiadaj cy uprawnienia do wykonywania samodzielnych funkcji technicznych w budownictwie w zakresie: Architektonicznym i konstrukcyjno in ynieryjnym nr 90/69 W-w oraz aktualny wpis na list cz onków w ciwej izby samorz du zawodowego: Lubuska Okr gowa Izba In ynierów budownictwa w Gorzowie Wlkp nr LBS/BO/0218/07 po zapoznaniu si z przepisami ustawy z dnia 7 lipca 1994 r. Prawo budowlane (Dz. U. z 2003 r. Nr 207, poz z pó n. zm.) zgodnie z art. 20ust. 4 o wiadczam, e projekt budowlany dotycz cy budowy: Wymiana stolarki okiennej na dzia ce nr: zlokalizowanych w: wiebodzinie, ul. ycka 29 m 3 zosta sporz dzony zgodnie z obowi zuj cymi przepisami oraz zasadami wiedzy technicznej. wiadomy odpowiedzialno ci karnej za podanie w niniejszym o wiadczeniu nieprawdy, zgodnie z art. 233 Kodeksu karnego, potwierdzam w asnor cznym podpisem prawdziwo danych, zamieszczonych powy ej. Projektant/Sprawdzaj cy
