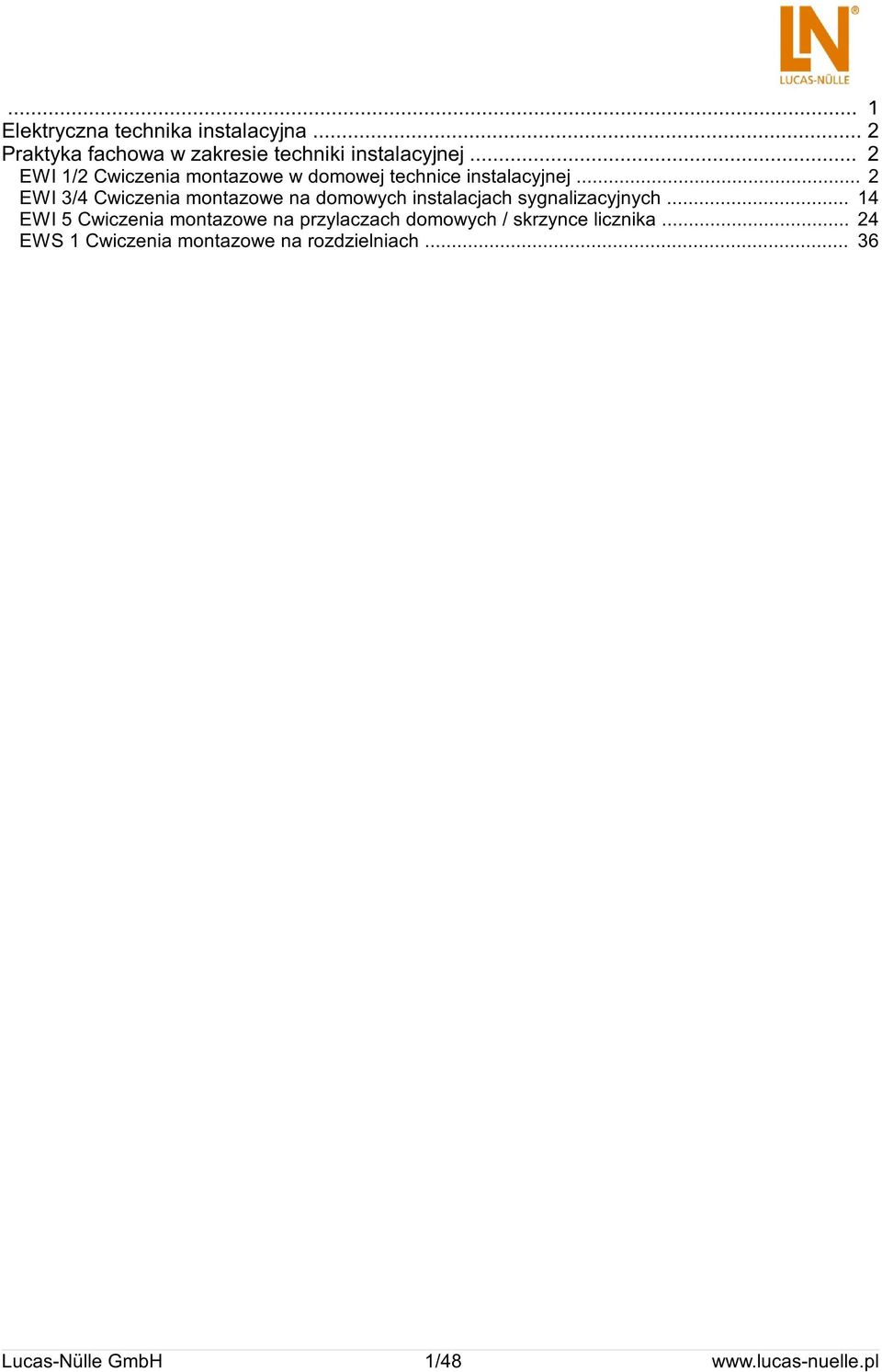

1 ... 1 Elektryczna technika instalacyjna... 2 Praktyka fachowa w zakresie techniki instalacyjnej... 2 EWI 1/2 Cwiczenia montazowe w domowej technice instalacyjnej... 2 EWI 3/4 Cwiczenia montazowe na domowych instalacjach sygnalizacyjnych EWI 5 Cwiczenia montazowe na przylaczach domowych / skrzynce licznika EWS 1 Cwiczenia montazowe na rozdzielniach Lucas-Nülle GmbH 1/48

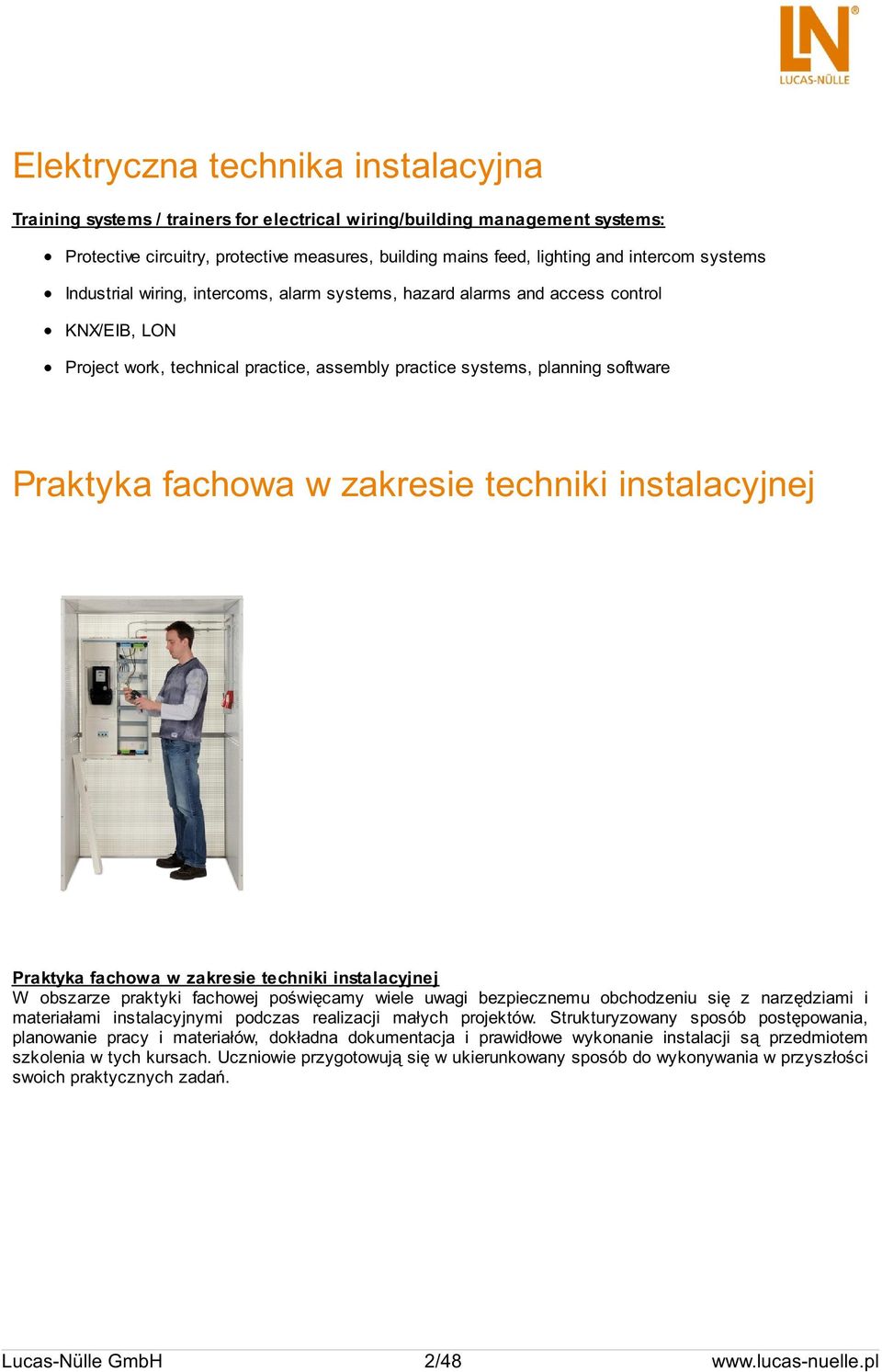

2 Elektryczna technika instalacyjna Training systems / trainers for electrical wiring/building management systems: Protective circuitry, protective measures, building mains feed, lighting and intercom systems Industrial wiring, intercoms, alarm systems, hazard alarms and access control KNX/EIB, LON Project work, technical practice, assembly practice systems, planning software Praktyka fachowa w zakresie techniki instalacyjnej Praktyka fachowa w zakresie techniki instalacyjnej W obszarze praktyki fachowej poświęcamy wiele uwagi bezpiecznemu obchodzeniu się z narzędziami i materiałami instalacyjnymi podczas realizacji małych projektów. Strukturyzowany sposób postępowania, planowanie pracy i materiałów, dokładna dokumentacja i prawidłowe wykonanie instalacji są przedmiotem szkolenia w tych kursach. Uczniowie przygotowują się w ukierunkowany sposób do wykonywania w przyszłości swoich praktycznych zadań. Lucas-Nülle GmbH 2/48

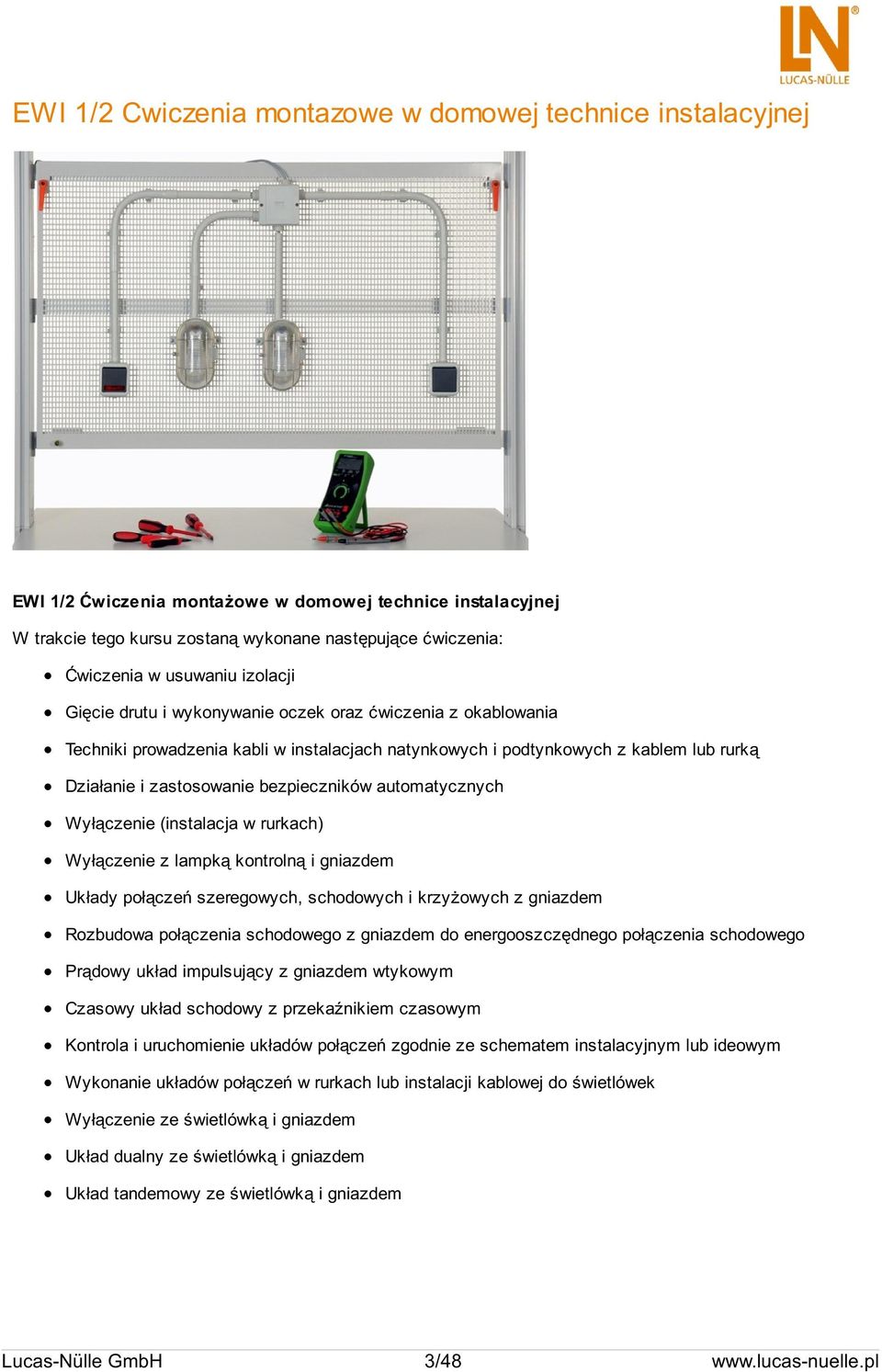

3 EWI 1/2 Cwiczenia montazowe w domowej technice instalacyjnej EWI 1/2 Ćwiczenia montażowe w domowej technice instalacyjnej W trakcie tego kursu zostaną wykonane następujące ćwiczenia: Ćwiczenia w usuwaniu izolacji Gięcie drutu i wykonywanie oczek oraz ćwiczenia z okablowania Techniki prowadzenia kabli w instalacjach natynkowych i podtynkowych z kablem lub rurką Działanie i zastosowanie bezpieczników automatycznych Wyłączenie (instalacja w rurkach) Wyłączenie z lampką kontrolną i gniazdem Układy połączeń szeregowych, schodowych i krzyżowych z gniazdem Rozbudowa połączenia schodowego z gniazdem do energooszczędnego połączenia schodowego Prądowy układ impulsujący z gniazdem wtykowym Czasowy układ schodowy z przekaźnikiem czasowym Kontrola i uruchomienie układów połączeń zgodnie ze schematem instalacyjnym lub ideowym Wykonanie układów połączeń w rurkach lub instalacji kablowej do świetlówek Wyłączenie ze świetlówką i gniazdem Układ dualny ze świetlówką i gniazdem Układ tandemowy ze świetlówką i gniazdem Lucas-Nülle GmbH 3/48

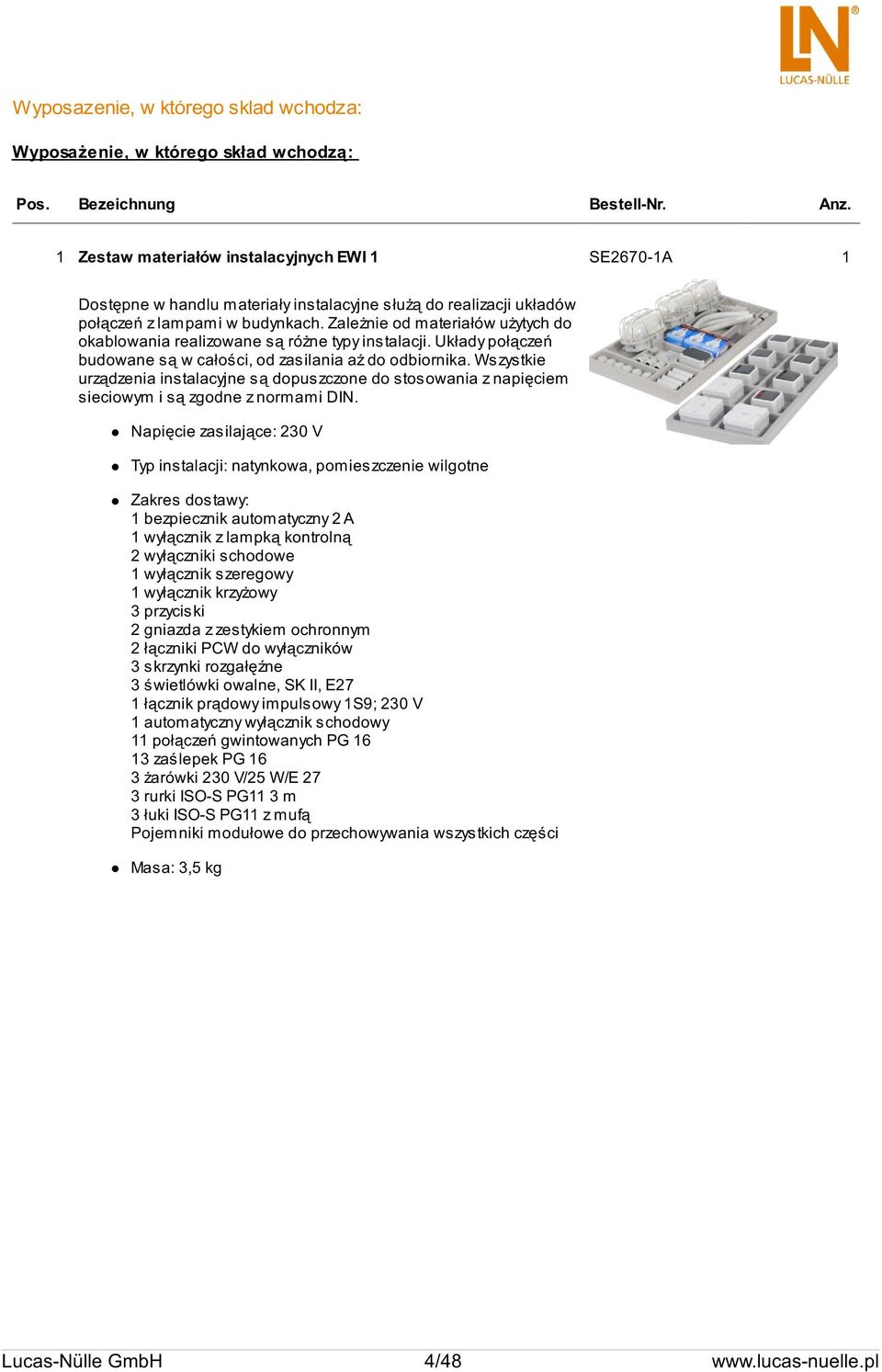

4 Wyposazenie, w którego sklad wchodza: Wyposażenie, w którego skład wchodzą: Pos. Bezeichnung Bestell-Nr. Anz. 1 Zestaw materiałów instalacyjnych EWI 1 SE2670-1A 1 Dostępne w handlu materiały instalacyjne służą do realizacji układów połączeń z lampami w budynkach. Zależnie od materiałów użytych do okablowania realizowane są różne typy instalacji. Układy połączeń budowane są w całości, od zasilania aż do odbiornika. Wszystkie urządzenia instalacyjne są dopuszczone do stosowania z napięciem sieciowym i są zgodne z normami DIN. Napięcie zasilające: 230 V Typ instalacji: natynkowa, pomieszczenie wilgotne Zakres dostawy: 1 bezpiecznik automatyczny 2 A 1 wyłącznik z lampką kontrolną 2 wyłączniki schodowe 1 wyłącznik szeregowy 1 wyłącznik krzyżowy 3 przyciski 2 gniazda z zestykiem ochronnym 2 łączniki PCW do wyłączników 3 skrzynki rozgałęźne 3 świetlówki owalne, SK II, E27 1 łącznik prądowy impulsowy 1S9; 230 V 1 automatyczny wyłącznik schodowy 11 połączeń gwintowanych PG zaślepek PG 16 3 żarówki 230 V/25 W/E 27 3 rurki ISO-S PG11 3 m 3 łuki ISO-S PG11 z mufą Pojemniki modułowe do przechowywania wszystkich części Masa: 3,5 kg Lucas-Nülle GmbH 4/48

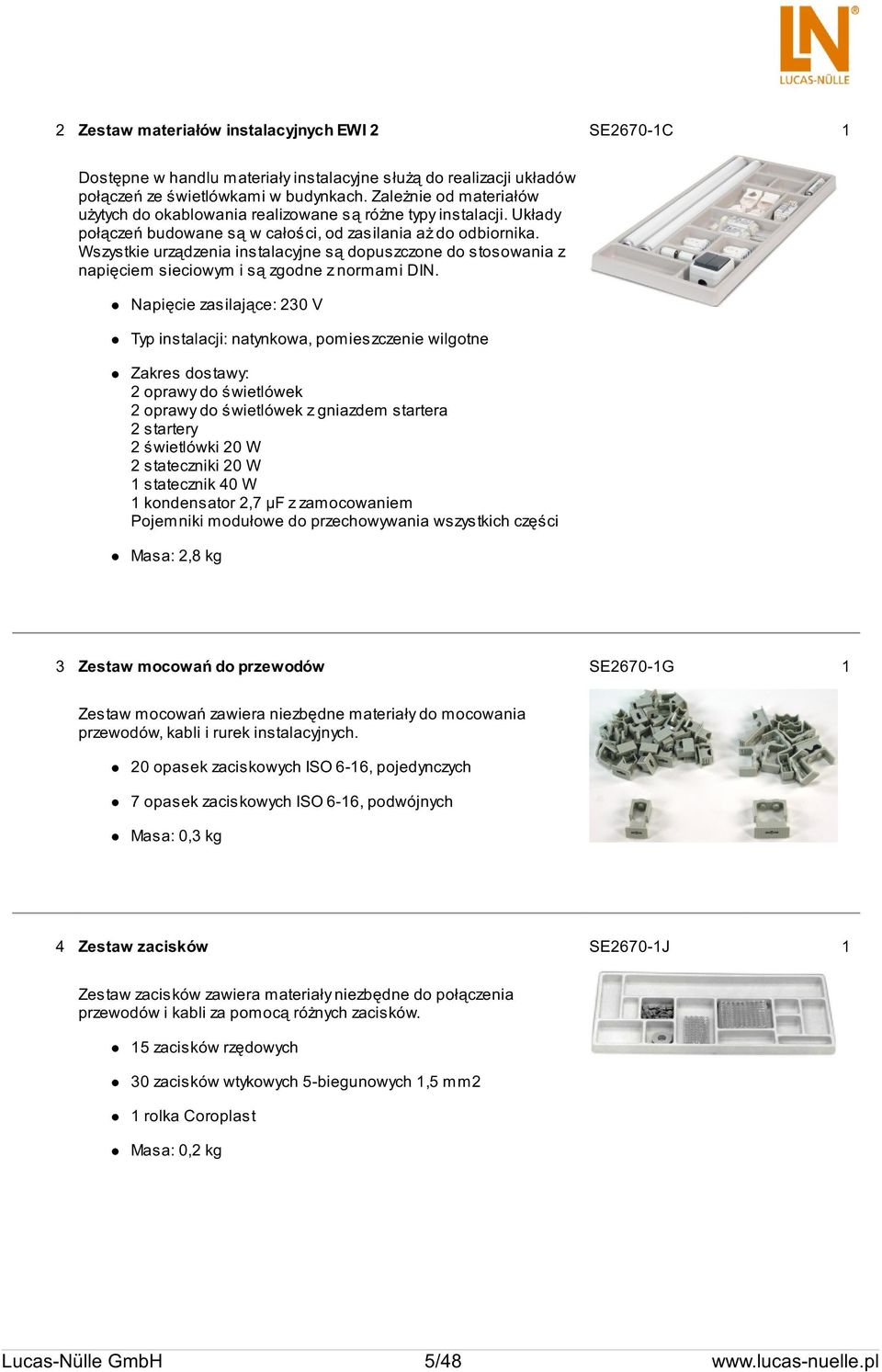

5 2 Zestaw materiałów instalacyjnych EWI 2 SE2670-1C 1 Dostępne w handlu materiały instalacyjne służą do realizacji układów połączeń ze świetlówkami w budynkach. Zależnie od materiałów użytych do okablowania realizowane są różne typy instalacji. Układy połączeń budowane są w całości, od zasilania aż do odbiornika. Wszystkie urządzenia instalacyjne są dopuszczone do stosowania z napięciem sieciowym i są zgodne z normami DIN. Napięcie zasilające: 230 V Typ instalacji: natynkowa, pomieszczenie wilgotne Zakres dostawy: 2 oprawy do świetlówek 2 oprawy do świetlówek z gniazdem startera 2 startery 2 świetlówki 20 W 2 stateczniki 20 W 1 statecznik 40 W 1 kondensator 2,7 µf z zamocowaniem Pojemniki modułowe do przechowywania wszystkich części Masa: 2,8 kg 3 Zestaw mocowań do przewodów SE2670-1G 1 Zestaw mocowań zawiera niezbędne materiały do mocowania przewodów, kabli i rurek instalacyjnych. 20 opasek zaciskowych ISO 6-16, pojedynczych 7 opasek zaciskowych ISO 6-16, podwójnych Masa: 0,3 kg 4 Zestaw zacisków SE2670-1J 1 Zestaw zacisków zawiera materiały niezbędne do połączenia przewodów i kabli za pomocą różnych zacisków. 15 zacisków rzędowych 30 zacisków wtykowych 5-biegunowych 1,5 mm2 1 rolka Coroplast Masa: 0,2 kg Lucas-Nülle GmbH 5/48

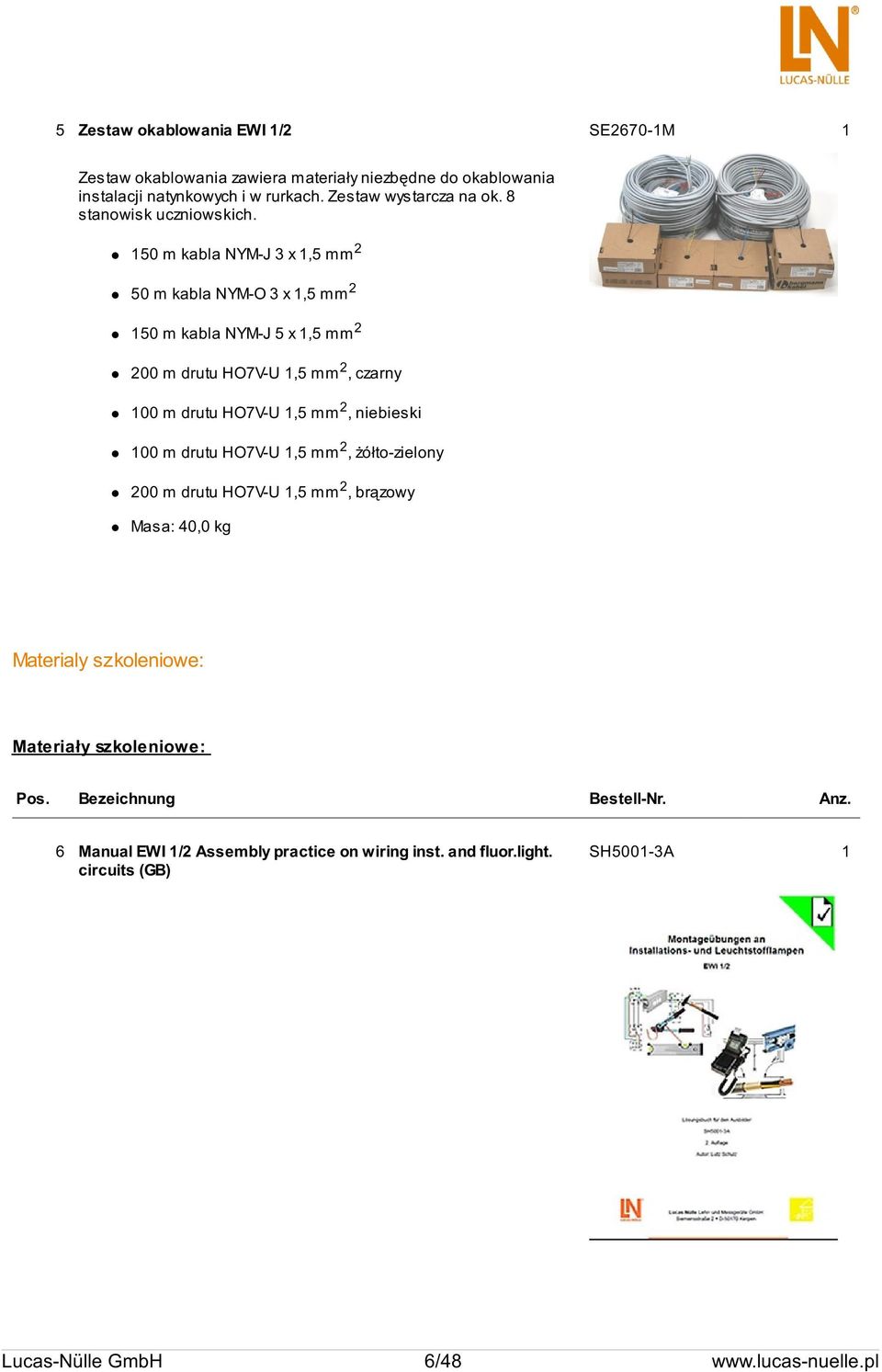

6 5 Zestaw okablowania EWI 1/2 SE2670-1M 1 Zestaw okablowania zawiera materiały niezbędne do okablowania instalacji natynkowych i w rurkach. Zestaw wystarcza na ok. 8 stanowisk uczniowskich. 150 m kabla NYM-J 3 x 1,5 mm 2 50 m kabla NYM-O 3 x 1,5 mm m kabla NYM-J 5 x 1,5 mm m drutu HO7V-U 1,5 mm 2, czarny 100 m drutu HO7V-U 1,5 mm 2, niebieski 100 m drutu HO7V-U 1,5 mm 2, żółto-zielony 200 m drutu HO7V-U 1,5 mm 2, brązowy Masa: 40,0 kg Materialy szkoleniowe: Materiały szkoleniowe: Pos. Bezeichnung Bestell-Nr. Anz. 6 Manual EWI 1/2 Assembly practice on wiring inst. and fluor.light. circuits (GB) SH5001-3A 1 Lucas-Nülle GmbH 6/48

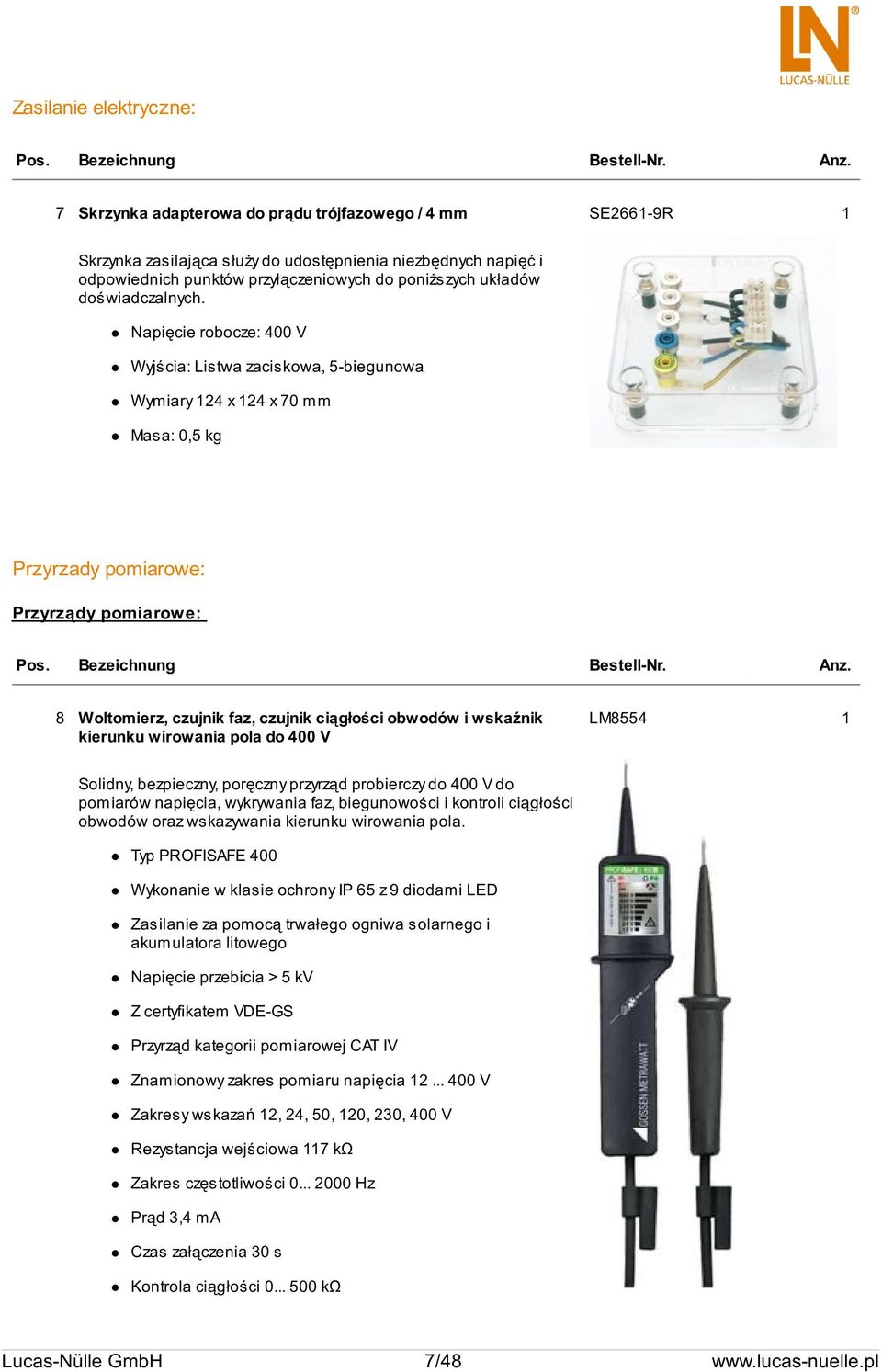

7 Zasilanie elektryczne: Pos. Bezeichnung Bestell-Nr. Anz. 7 Skrzynka adapterowa do prądu trójfazowego / 4 mm SE2661-9R 1 Skrzynka zasilająca służy do udostępnienia niezbędnych napięć i odpowiednich punktów przyłączeniowych do poniższych układów doświadczalnych. Napięcie robocze: 400 V Wyjścia: Listwa zaciskowa, 5-biegunowa Wymiary 124 x 124 x 70 mm Masa: 0,5 kg Przyrzady pomiarowe: Przyrządy pomiarowe: Pos. Bezeichnung Bestell-Nr. Anz. 8 Woltomierz, czujnik faz, czujnik ciągłości obwodów i wskaźnik kierunku wirowania pola do 400 V LM Solidny, bezpieczny, poręczny przyrząd probierczy do 400 V do pomiarów napięcia, wykrywania faz, biegunowości i kontroli ciągłości obwodów oraz wskazywania kierunku wirowania pola. Typ PROFISAFE 400 Wykonanie w klasie ochrony IP 65 z 9 diodami LED Zasilanie za pomocą trwałego ogniwa solarnego i akumulatora litowego Napięcie przebicia > 5 kv Z certyfikatem VDE-GS Przyrząd kategorii pomiarowej CAT IV Znamionowy zakres pomiaru napięcia V Zakresy wskazań 12, 24, 50, 120, 230, 400 V Rezystancja wejściowa 117 kω Zakres częstotliwości Hz Prąd 3,4 ma Czas załączenia 30 s Kontrola ciągłości kω Lucas-Nülle GmbH 7/48

8 9 Cyfrowy miernik uniwersalny Multi 13S LM Uniwersalny multimetr laboratoryjny i przyrząd do pomiaru temperatury z interfejsem IR, do wymagających, uniwersalnych pomiarów i rejestracji w edukacji, elektroenergetyce, technice procesowej itp. 3 ¾-pozycyjny multimetr, rozdzielczość: ±3.100 cyfr kategoria pomiarowa CATII V podłączenie do systemu UniTrain-I za pomocą interfejsu podczerwieni (IrDa) zakresy pomiarowe napięcia i prądu: 30 mv V DC, 3 V V AC; 3 ma - 16 A DC; 30 ma - 10 A AC zakresy pomiarowe rezystancji: 30 Ω 30 MΩ zakresy specjalne: C do pomiaru temperatury za pomocą PT100/1000 test ciągłości przewodów i test diod automatyczny wybór zakresu i wyłączenie baterii, funkcja Min/Max i Data-Hold ma - bezpiecznik wysokoprądowy na napięcie znamionowe 1000 V wyświetlacz z paskiem graficznym i podświetleniem tła zakres dostawy: gumowe etui, kable pomiarowe, zapasowy bezpiecznik, bateria 9 V, certyfikat kalibracji Akcesoria: Alternative Montagemöglichkeit: Pos. Bezeichnung Bestell-Nr. Anz. 10 Pojemnik na skrzynki, wzmocnione dno, na 10 skrzynek ST7004-2B 1 Formowany pojemnik z polistyrenu z 10 przegródkami do przechowywania skrzynek doświadczalnych LN, pasujący do szaf z wnękami z programu meblowego LN. wzmocnione dno Wymiary: 310 x 700 x 35 mm (szer. x głęb. x wys.) Masa: 1,25 kg Lucas-Nülle GmbH 8/48

9 11 Przechowywanie materiałów instalacyjnych, wzmocnione dno ST7004-2J 2 Formowany pojemnik z polistyrenu z różnymi przegródkami do przechowywania materiałów instalacyjnych, pasujący do szaf z wnękami z programu meblowego LN. wzmocnione dno Wymiary: 310 x 700 x 35 mm (szer. x głęb. x wys.) Masa: 1,25 kg 12 Zestaw kołków 5 x 5 mm do tablicy perforowanej (100 szt.) SE2669-3A 1 Kołki z tworzywa sztucznego do mocowania podzespołów instalacyjnych na tablicy perforowanej. Liczba szt.: 100 Wymiary: 5 x 5 mm Masa: 0,1 kg 13 Blachowkręty do tablicy perforowanej (100 szt.) SE2669-3C 1 Wkręty do mocowania materiałów instalacyjnych 50 wkrętów 3,5 x 13 mm 20 wkrętów 3,5 x 25 mm 30 wkrętów 2,9 x 19 mm Masa: 0,1 kg Lucas-Nülle GmbH 9/48

10 14 Walizka narzędziowa 'elektrotechnika SE2670-4B 1 Walizka skórzana z kieszenią na dokumenty i paskiem na ramię, z zawartością dobraną pod kątem potrzeb uczniów Krawędzie są wzmocnione aluminiowymi kątownikami, zaś na dnie znajduje się stabilna wanna z ocynkowanej blachy. Przednia i tylna strona walizki rozkłada się oddzielnie. Walizka jest zamykana na zamki. W walizce znajdują się następujące narzędzia: 1 szczypce telefoniczne, proste 1 kombinerki 1 szczypce do cięcia drutu 1 szczypce do usuwania izolacji 2 wkrętaki warsztatowe 2 wkrętaki krzyżowe 4 wkrętaki do instalacji elektrycznych 1 próbnik napięcia VDE 1 nóż do kabli 1 nóż do kabli Jokari 1 piłka kieszonkowa PUK 1 przecinak elektrotechniczny 1 przecinak do betonu 1 młotek ślusarski 1 pobijak ręczny 1 szpachelka malarska 1 pojemnik do gipsu 1 pędzel Wymiary: 440 x 240 x 340 mm (dł. x szer. x wys.) Masa: 5,0 kg 15 Bezpieczny przewód pomiarowy, 4 mm, 100 cm, czarny SO5126-8V 5 Bezpieczny przewód pomiarowy z łączonymi ze sobą zabezpieczonymi przed dotykiem wtykami 4 mm Kolor: czarny Długość: 100 cm Przekrój poprzeczny przewodu 2,5 mm 2 Dane znamionowe: 600V CAT II, 32 A Lucas-Nülle GmbH 10/48

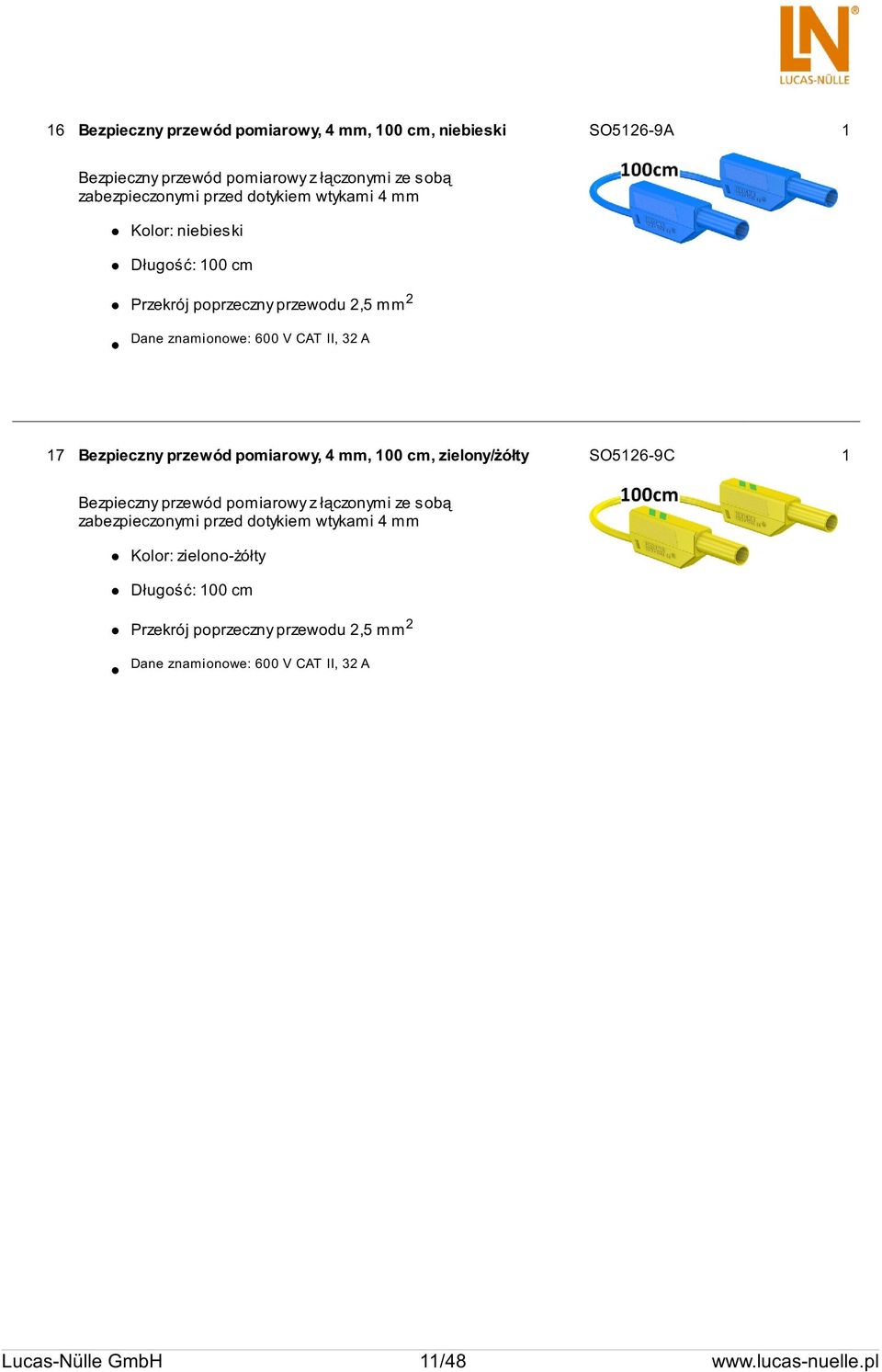

11 16 Bezpieczny przewód pomiarowy, 4 mm, 100 cm, niebieski SO5126-9A 1 Bezpieczny przewód pomiarowy z łączonymi ze sobą zabezpieczonymi przed dotykiem wtykami 4 mm Kolor: niebieski Długość: 100 cm Przekrój poprzeczny przewodu 2,5 mm 2 Dane znamionowe: 600 V CAT II, 32 A 17 Bezpieczny przewód pomiarowy, 4 mm, 100 cm, zielony/żółty SO5126-9C 1 Bezpieczny przewód pomiarowy z łączonymi ze sobą zabezpieczonymi przed dotykiem wtykami 4 mm Kolor: zielono-żółty Długość: 100 cm Przekrój poprzeczny przewodu 2,5 mm 2 Dane znamionowe: 600 V CAT II, 32 A Lucas-Nülle GmbH 11/48

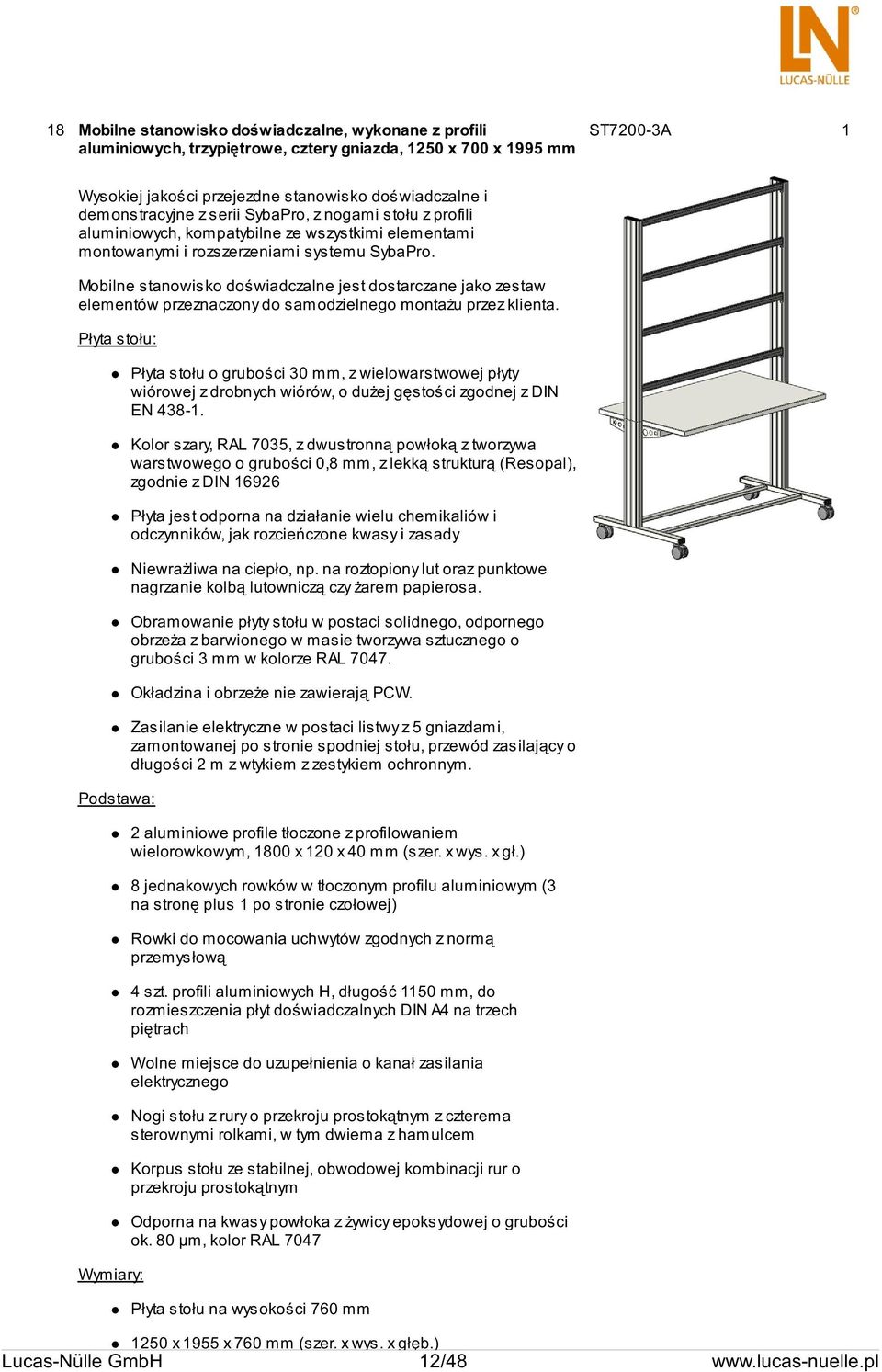

12 18 Mobilne stanowisko doświadczalne, wykonane z profili aluminiowych, trzypiętrowe, cztery gniazda, 1250 x 700 x 1995 mm ST7200-3A 1 Wysokiej jakości przejezdne stanowisko doświadczalne i demonstracyjne z serii SybaPro, z nogami stołu z profili aluminiowych, kompatybilne ze wszystkimi elementami montowanymi i rozszerzeniami systemu SybaPro. Mobilne stanowisko doświadczalne jest dostarczane jako zestaw elementów przeznaczony do samodzielnego montażu przez klienta. Płyta stołu: Podstawa: Wymiary: Płyta stołu o grubości 30 mm, z wielowarstwowej płyty wiórowej z drobnych wiórów, o dużej gęstości zgodnej z DIN EN Kolor szary, RAL 7035, z dwustronną powłoką z tworzywa warstwowego o grubości 0,8 mm, z lekką strukturą (Resopal), zgodnie z DIN Płyta jest odporna na działanie wielu chemikaliów i odczynników, jak rozcieńczone kwasy i zasady Niewrażliwa na ciepło, np. na roztopiony lut oraz punktowe nagrzanie kolbą lutowniczą czy żarem papierosa. Obramowanie płyty stołu w postaci solidnego, odpornego obrzeża z barwionego w masie tworzywa sztucznego o grubości 3 mm w kolorze RAL Okładzina i obrzeże nie zawierają PCW. Zasilanie elektryczne w postaci listwy z 5 gniazdami, zamontowanej po stronie spodniej stołu, przewód zasilający o długości 2 m z wtykiem z zestykiem ochronnym. 2 aluminiowe profile tłoczone z profilowaniem wielorowkowym, 1800 x 120 x 40 mm (szer. x wys. x gł.) 8 jednakowych rowków w tłoczonym profilu aluminiowym (3 na stronę plus 1 po stronie czołowej) Rowki do mocowania uchwytów zgodnych z normą przemysłową 4 szt. profili aluminiowych H, długość 1150 mm, do rozmieszczenia płyt doświadczalnych DIN A4 na trzech piętrach Wolne miejsce do uzupełnienia o kanał zasilania elektrycznego Nogi stołu z rury o przekroju prostokątnym z czterema sterownymi rolkami, w tym dwiema z hamulcem Korpus stołu ze stabilnej, obwodowej kombinacji rur o przekroju prostokątnym Odporna na kwasy powłoka z żywicy epoksydowej o grubości ok. 80 µm, kolor RAL 7047 Płyta stołu na wysokości 760 mm 1250 x 1955 x 760 mm (szer. x wys. x głęb.) Lucas-Nülle GmbH 12/48

13 1250 x 1955 x 760 mm (szer. x wys. x głęb.) 19 Wymienna ściana z blachy perforowanej do ramy doświadczalnej 1200 mm ST8003-5Q 1 Wymienna ściana z blachy perforowanej do zawieszenia w istniejących ramach doświadczalnych Raster otworów 5 x 10 mm do szybkiego i bezpiecznego mocowania dostępnych w handlu materiałów instalacyjnych (za pomocą kołków z tworzywa sztucznego) i montażu doświadczalnych systemów skrzynkowych Powierzchnia lakierowana proszkowo, RAL 7047 Wymiary: 1120 x 695 mm (szer. x wys.) 20 Kabina instalacyjna z blachy perforowanej, trójstronna z dachem, wewnątrz 1,2 m x 1,2 m x 2 m, składana ST8003-6C 1 Kabina instalacyjna, na którą można wchodzić, służy jako nośnik w projektach montażowych, do budowy układów instalacyjnych z wykorzystaniem dostępnych w handlu komponentów. Budowa i wymiary są tak dobrane, że mimo skomplikowanych zadań (instalacja na suficie, instalacja w narożniku) uczeń może pracować bez obaw o zranienie. Podzespoły są mocowane na perforowanych ścianach kabiny za pomocą kołków z tworzywa sztucznego lub specjalnie zaprojektowanych zestawów mocujących. W zestawie znajduje się materiał montażowy do mocowania na ścianach, podłodze lub obustronnie. Dane techniczne: 6 perforowanych elementów bocznych 1,2 m x 1,0 m 1 dach perforowany 1,2 m x 1,2 m Zestaw materiałów mocujących Raster otworów 5 x 10 mm Wymiary po zmontowaniu wys. x głęb. x szer. 2,0 m x 1,2 m x 1,2 m Wymienna ściana z blachy perforowanej do zawieszenia w istniejących ramach doświadczalnych Raster otworów 5 x 10 mm do szybkiego i bezpiecznego mocowania dostępnych w handlu materiałów instalacyjnych (za pomocą kołków z tworzywa sztucznego) i montażu doświadczalnych systemów skrzynkowych Powierzchnia lakierowana proszkowo, RAL 7047 Wymiary: 1120 x 695 mm (szer. x wys.) Lucas-Nülle GmbH 13/48

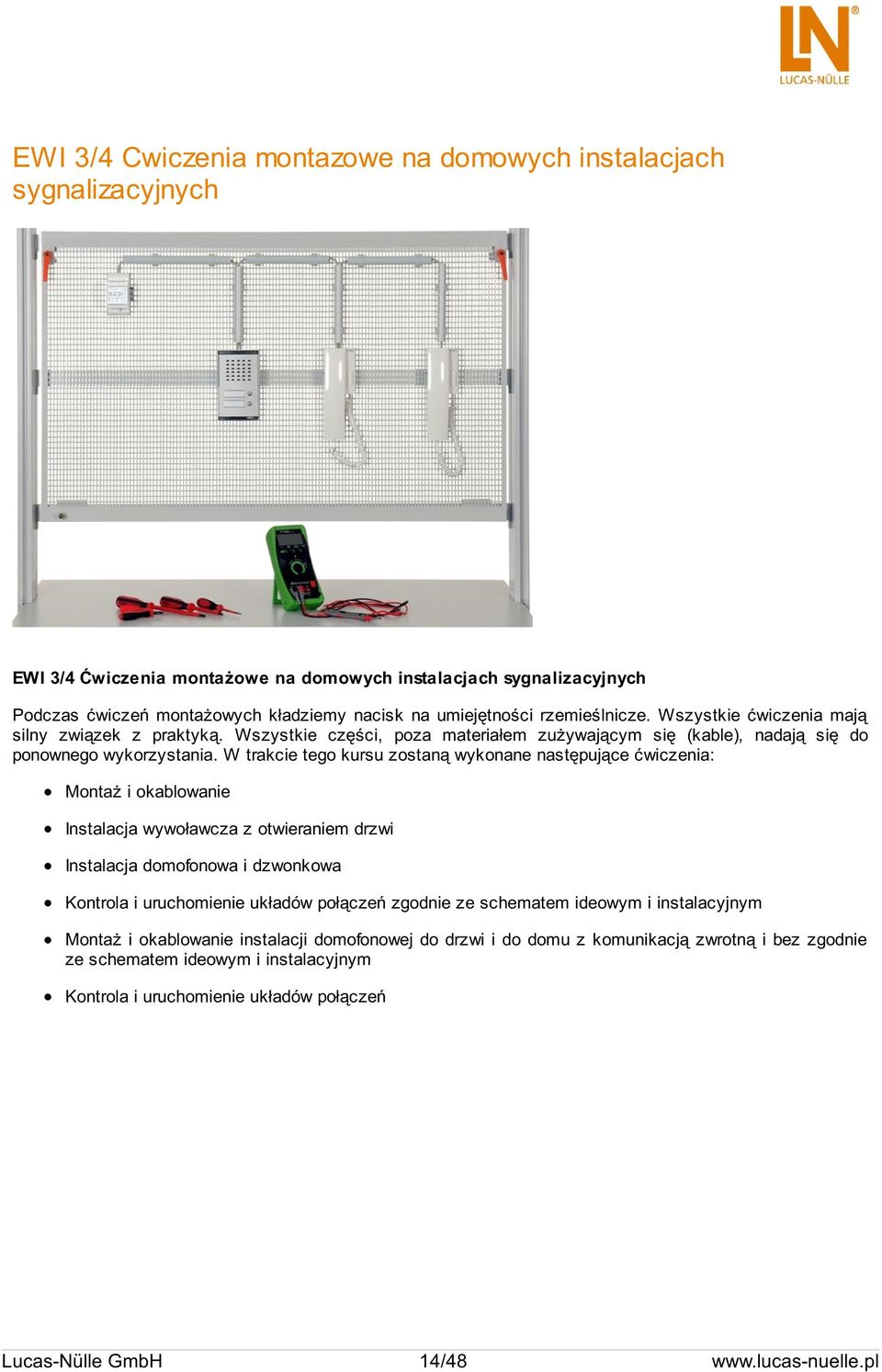

14 EWI 3/4 Cwiczenia montazowe na domowych instalacjach sygnalizacyjnych EWI 3/4 Ćwiczenia montażowe na domowych instalacjach sygnalizacyjnych Podczas ćwiczeń montażowych kładziemy nacisk na umiejętności rzemieślnicze. Wszystkie ćwiczenia mają silny związek z praktyką. Wszystkie części, poza materiałem zużywającym się (kable), nadają się do ponownego wykorzystania. W trakcie tego kursu zostaną wykonane następujące ćwiczenia: Montaż i okablowanie Instalacja wywoławcza z otwieraniem drzwi Instalacja domofonowa i dzwonkowa Kontrola i uruchomienie układów połączeń zgodnie ze schematem ideowym i instalacyjnym Montaż i okablowanie instalacji domofonowej do drzwi i do domu z komunikacją zwrotną i bez zgodnie ze schematem ideowym i instalacyjnym Kontrola i uruchomienie układów połączeń Lucas-Nülle GmbH 14/48

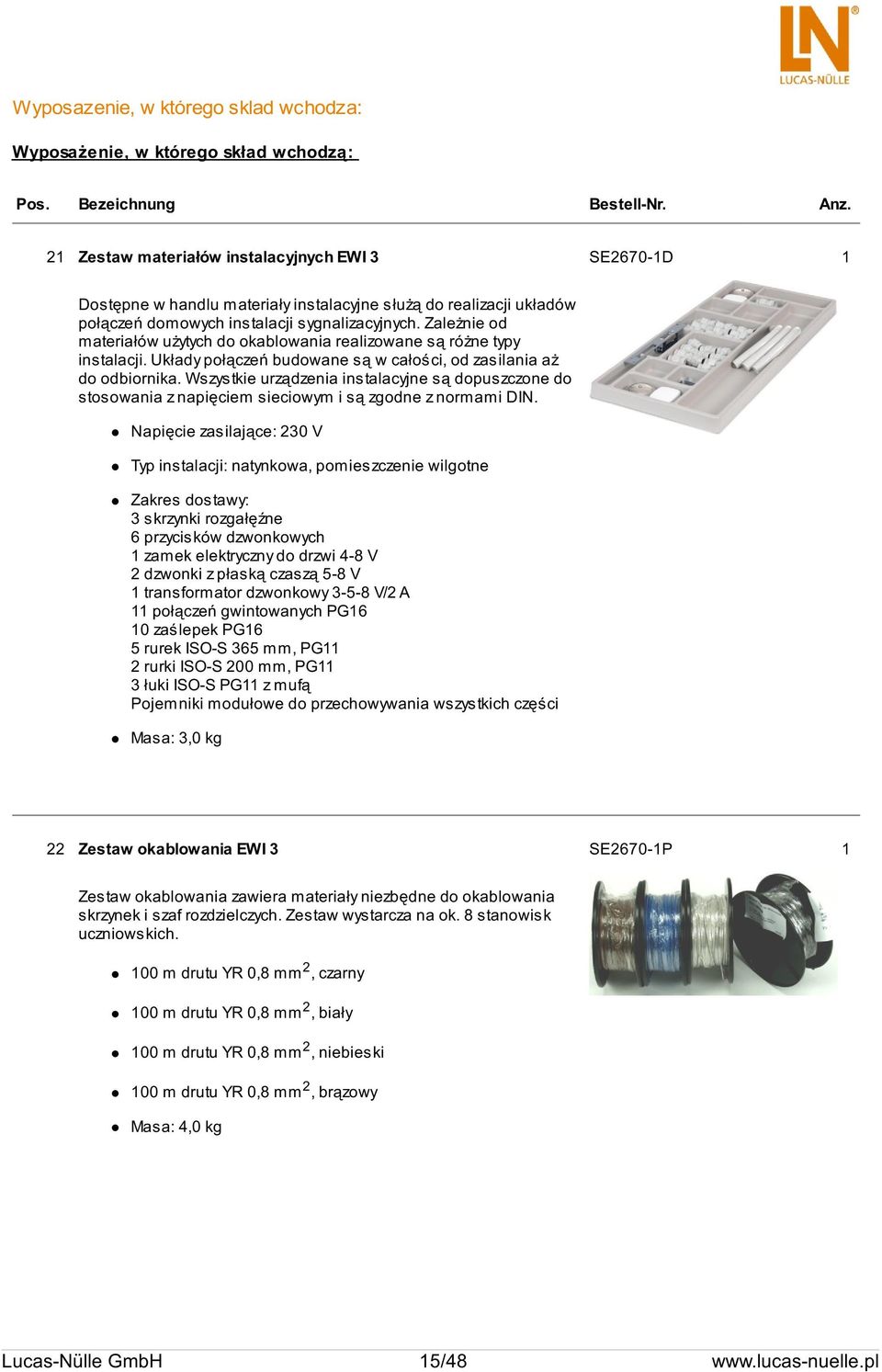

15 Wyposazenie, w którego sklad wchodza: Wyposażenie, w którego skład wchodzą: Pos. Bezeichnung Bestell-Nr. Anz. 21 Zestaw materiałów instalacyjnych EWI 3 SE2670-1D 1 Dostępne w handlu materiały instalacyjne służą do realizacji układów połączeń domowych instalacji sygnalizacyjnych. Zależnie od materiałów użytych do okablowania realizowane są różne typy instalacji. Układy połączeń budowane są w całości, od zasilania aż do odbiornika. Wszystkie urządzenia instalacyjne są dopuszczone do stosowania z napięciem sieciowym i są zgodne z normami DIN. Napięcie zasilające: 230 V Typ instalacji: natynkowa, pomieszczenie wilgotne Zakres dostawy: 3 skrzynki rozgałęźne 6 przycisków dzwonkowych 1 zamek elektryczny do drzwi 4-8 V 2 dzwonki z płaską czaszą 5-8 V 1 transformator dzwonkowy V/2 A 11 połączeń gwintowanych PG16 10 zaślepek PG16 5 rurek ISO-S 365 mm, PG11 2 rurki ISO-S 200 mm, PG11 3 łuki ISO-S PG11 z mufą Pojemniki modułowe do przechowywania wszystkich części Masa: 3,0 kg 22 Zestaw okablowania EWI 3 SE2670-1P 1 Zestaw okablowania zawiera materiały niezbędne do okablowania skrzynek i szaf rozdzielczych. Zestaw wystarcza na ok. 8 stanowisk uczniowskich. 100 m drutu YR 0,8 mm 2, czarny 100 m drutu YR 0,8 mm 2, biały 100 m drutu YR 0,8 mm 2, niebieski 100 m drutu YR 0,8 mm 2, brązowy Masa: 4,0 kg Lucas-Nülle GmbH 15/48

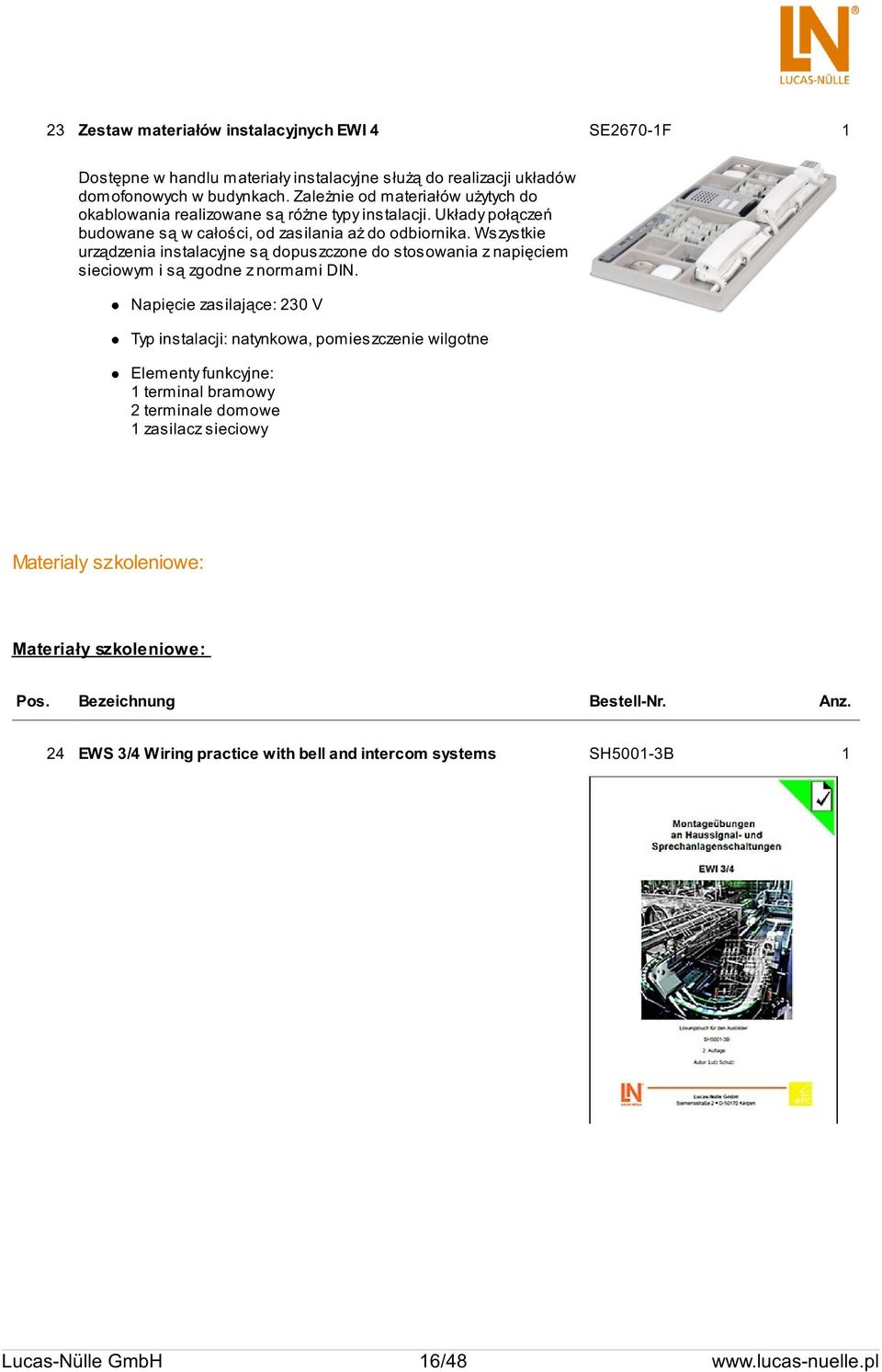

16 23 Zestaw materiałów instalacyjnych EWI 4 SE2670-1F 1 Dostępne w handlu materiały instalacyjne służą do realizacji układów domofonowych w budynkach. Zależnie od materiałów użytych do okablowania realizowane są różne typy instalacji. Układy połączeń budowane są w całości, od zasilania aż do odbiornika. Wszystkie urządzenia instalacyjne są dopuszczone do stosowania z napięciem sieciowym i są zgodne z normami DIN. Napięcie zasilające: 230 V Typ instalacji: natynkowa, pomieszczenie wilgotne Elementy funkcyjne: 1 terminal bramowy 2 terminale domowe 1 zasilacz sieciowy Materialy szkoleniowe: Materiały szkoleniowe: Pos. Bezeichnung Bestell-Nr. Anz. 24 EWS 3/4 Wiring practice with bell and intercom systems SH5001-3B 1 Lucas-Nülle GmbH 16/48

17 Zasilanie elektryczne: Pos. Bezeichnung Bestell-Nr. Anz. 25 Skrzynka adapterowa do prądu trójfazowego / 4 mm SE2661-9R 1 Skrzynka zasilająca służy do udostępnienia niezbędnych napięć i odpowiednich punktów przyłączeniowych do poniższych układów doświadczalnych. Napięcie robocze: 400 V Wyjścia: Listwa zaciskowa, 5-biegunowa Wymiary 124 x 124 x 70 mm Masa: 0,5 kg Przyrzady pomiarowe: Przyrządy pomiarowe: Pos. Bezeichnung Bestell-Nr. Anz. 26 Woltomierz, czujnik faz, czujnik ciągłości obwodów i wskaźnik kierunku wirowania pola do 400 V LM Solidny, bezpieczny, poręczny przyrząd probierczy do 400 V do pomiarów napięcia, wykrywania faz, biegunowości i kontroli ciągłości obwodów oraz wskazywania kierunku wirowania pola. Typ PROFISAFE 400 Wykonanie w klasie ochrony IP 65 z 9 diodami LED Zasilanie za pomocą trwałego ogniwa solarnego i akumulatora litowego Napięcie przebicia > 5 kv Z certyfikatem VDE-GS Przyrząd kategorii pomiarowej CAT IV Znamionowy zakres pomiaru napięcia V Zakresy wskazań 12, 24, 50, 120, 230, 400 V Rezystancja wejściowa 117 kω Zakres częstotliwości Hz Prąd 3,4 ma Czas załączenia 30 s Kontrola ciągłości kω Lucas-Nülle GmbH 17/48

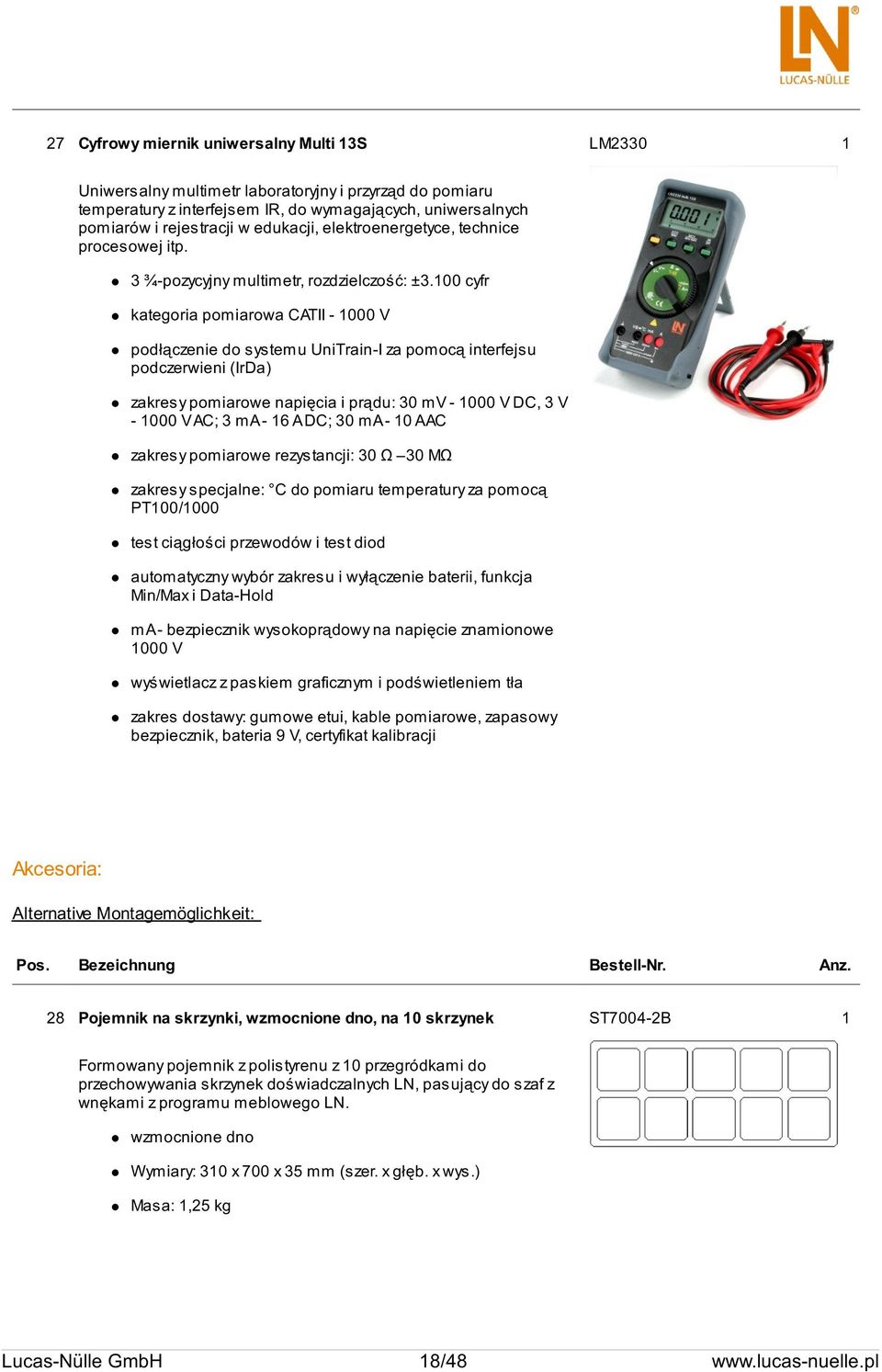

18 27 Cyfrowy miernik uniwersalny Multi 13S LM Uniwersalny multimetr laboratoryjny i przyrząd do pomiaru temperatury z interfejsem IR, do wymagających, uniwersalnych pomiarów i rejestracji w edukacji, elektroenergetyce, technice procesowej itp. 3 ¾-pozycyjny multimetr, rozdzielczość: ±3.100 cyfr kategoria pomiarowa CATII V podłączenie do systemu UniTrain-I za pomocą interfejsu podczerwieni (IrDa) zakresy pomiarowe napięcia i prądu: 30 mv V DC, 3 V V AC; 3 ma - 16 A DC; 30 ma - 10 A AC zakresy pomiarowe rezystancji: 30 Ω 30 MΩ zakresy specjalne: C do pomiaru temperatury za pomocą PT100/1000 test ciągłości przewodów i test diod automatyczny wybór zakresu i wyłączenie baterii, funkcja Min/Max i Data-Hold ma - bezpiecznik wysokoprądowy na napięcie znamionowe 1000 V wyświetlacz z paskiem graficznym i podświetleniem tła zakres dostawy: gumowe etui, kable pomiarowe, zapasowy bezpiecznik, bateria 9 V, certyfikat kalibracji Akcesoria: Alternative Montagemöglichkeit: Pos. Bezeichnung Bestell-Nr. Anz. 28 Pojemnik na skrzynki, wzmocnione dno, na 10 skrzynek ST7004-2B 1 Formowany pojemnik z polistyrenu z 10 przegródkami do przechowywania skrzynek doświadczalnych LN, pasujący do szaf z wnękami z programu meblowego LN. wzmocnione dno Wymiary: 310 x 700 x 35 mm (szer. x głęb. x wys.) Masa: 1,25 kg Lucas-Nülle GmbH 18/48

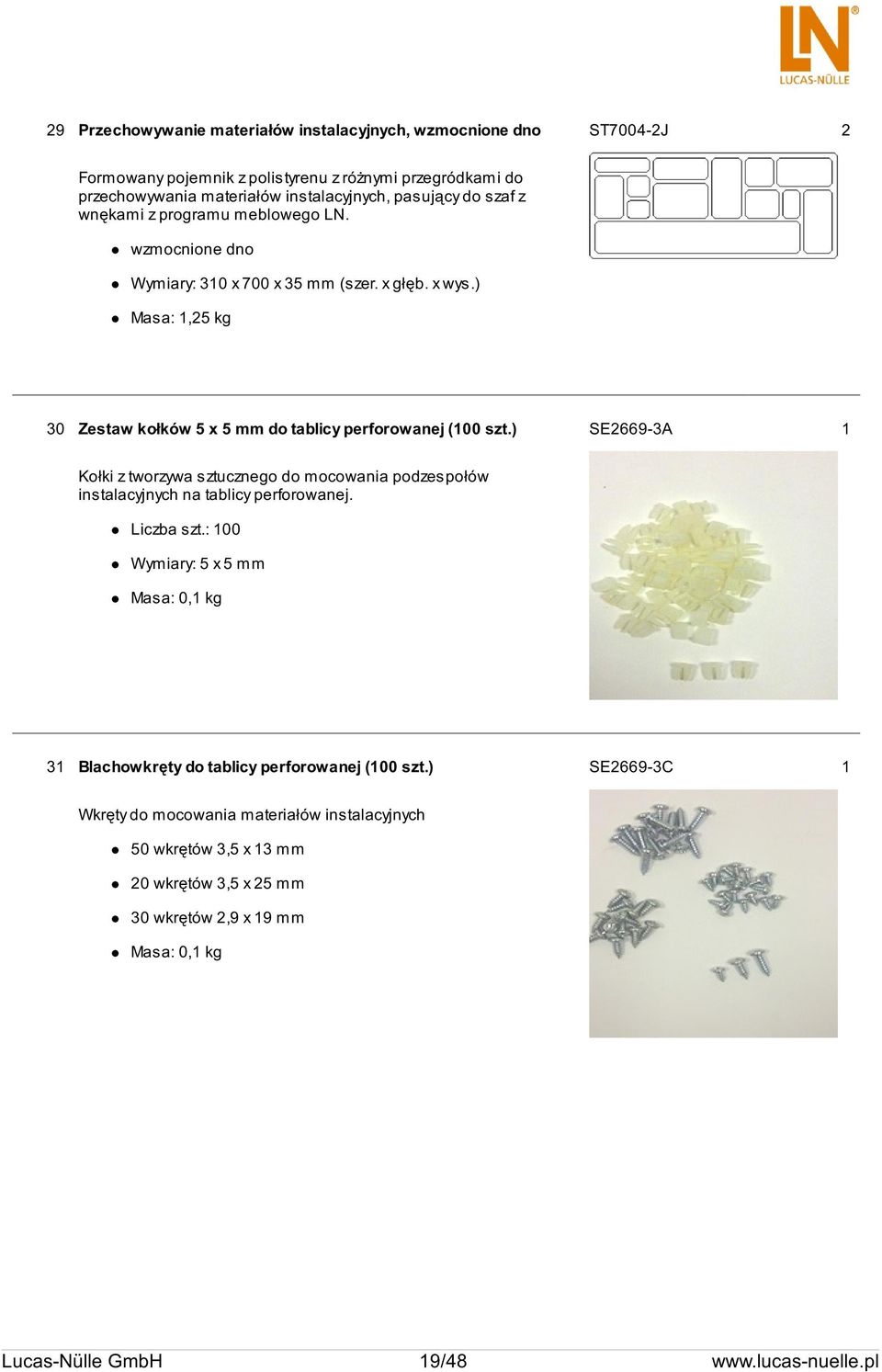

19 29 Przechowywanie materiałów instalacyjnych, wzmocnione dno ST7004-2J 2 Formowany pojemnik z polistyrenu z różnymi przegródkami do przechowywania materiałów instalacyjnych, pasujący do szaf z wnękami z programu meblowego LN. wzmocnione dno Wymiary: 310 x 700 x 35 mm (szer. x głęb. x wys.) Masa: 1,25 kg 30 Zestaw kołków 5 x 5 mm do tablicy perforowanej (100 szt.) SE2669-3A 1 Kołki z tworzywa sztucznego do mocowania podzespołów instalacyjnych na tablicy perforowanej. Liczba szt.: 100 Wymiary: 5 x 5 mm Masa: 0,1 kg 31 Blachowkręty do tablicy perforowanej (100 szt.) SE2669-3C 1 Wkręty do mocowania materiałów instalacyjnych 50 wkrętów 3,5 x 13 mm 20 wkrętów 3,5 x 25 mm 30 wkrętów 2,9 x 19 mm Masa: 0,1 kg Lucas-Nülle GmbH 19/48

20 32 Walizka narzędziowa 'elektrotechnika SE2670-4B 1 Walizka skórzana z kieszenią na dokumenty i paskiem na ramię, z zawartością dobraną pod kątem potrzeb uczniów Krawędzie są wzmocnione aluminiowymi kątownikami, zaś na dnie znajduje się stabilna wanna z ocynkowanej blachy. Przednia i tylna strona walizki rozkłada się oddzielnie. Walizka jest zamykana na zamki. W walizce znajdują się następujące narzędzia: 1 szczypce telefoniczne, proste 1 kombinerki 1 szczypce do cięcia drutu 1 szczypce do usuwania izolacji 2 wkrętaki warsztatowe 2 wkrętaki krzyżowe 4 wkrętaki do instalacji elektrycznych 1 próbnik napięcia VDE 1 nóż do kabli 1 nóż do kabli Jokari 1 piłka kieszonkowa PUK 1 przecinak elektrotechniczny 1 przecinak do betonu 1 młotek ślusarski 1 pobijak ręczny 1 szpachelka malarska 1 pojemnik do gipsu 1 pędzel Wymiary: 440 x 240 x 340 mm (dł. x szer. x wys.) Masa: 5,0 kg 33 Bezpieczny przewód pomiarowy, 4 mm, 100 cm, czarny SO5126-8V 5 Bezpieczny przewód pomiarowy z łączonymi ze sobą zabezpieczonymi przed dotykiem wtykami 4 mm Kolor: czarny Długość: 100 cm Przekrój poprzeczny przewodu 2,5 mm 2 Dane znamionowe: 600V CAT II, 32 A Lucas-Nülle GmbH 20/48

21 34 Bezpieczny przewód pomiarowy, 4 mm, 100 cm, niebieski SO5126-9A 1 Bezpieczny przewód pomiarowy z łączonymi ze sobą zabezpieczonymi przed dotykiem wtykami 4 mm Kolor: niebieski Długość: 100 cm Przekrój poprzeczny przewodu 2,5 mm 2 Dane znamionowe: 600 V CAT II, 32 A 35 Bezpieczny przewód pomiarowy, 4 mm, 100 cm, zielony/żółty SO5126-9C 1 Bezpieczny przewód pomiarowy z łączonymi ze sobą zabezpieczonymi przed dotykiem wtykami 4 mm Kolor: zielono-żółty Długość: 100 cm Przekrój poprzeczny przewodu 2,5 mm 2 Dane znamionowe: 600 V CAT II, 32 A Lucas-Nülle GmbH 21/48

22 36 Mobilne stanowisko doświadczalne, wykonane z profili aluminiowych, trzypiętrowe, cztery gniazda, 1250 x 700 x 1995 mm ST7200-3A 1 Wysokiej jakości przejezdne stanowisko doświadczalne i demonstracyjne z serii SybaPro, z nogami stołu z profili aluminiowych, kompatybilne ze wszystkimi elementami montowanymi i rozszerzeniami systemu SybaPro. Mobilne stanowisko doświadczalne jest dostarczane jako zestaw elementów przeznaczony do samodzielnego montażu przez klienta. Płyta stołu: Podstawa: Wymiary: Płyta stołu o grubości 30 mm, z wielowarstwowej płyty wiórowej z drobnych wiórów, o dużej gęstości zgodnej z DIN EN Kolor szary, RAL 7035, z dwustronną powłoką z tworzywa warstwowego o grubości 0,8 mm, z lekką strukturą (Resopal), zgodnie z DIN Płyta jest odporna na działanie wielu chemikaliów i odczynników, jak rozcieńczone kwasy i zasady Niewrażliwa na ciepło, np. na roztopiony lut oraz punktowe nagrzanie kolbą lutowniczą czy żarem papierosa. Obramowanie płyty stołu w postaci solidnego, odpornego obrzeża z barwionego w masie tworzywa sztucznego o grubości 3 mm w kolorze RAL Okładzina i obrzeże nie zawierają PCW. Zasilanie elektryczne w postaci listwy z 5 gniazdami, zamontowanej po stronie spodniej stołu, przewód zasilający o długości 2 m z wtykiem z zestykiem ochronnym. 2 aluminiowe profile tłoczone z profilowaniem wielorowkowym, 1800 x 120 x 40 mm (szer. x wys. x gł.) 8 jednakowych rowków w tłoczonym profilu aluminiowym (3 na stronę plus 1 po stronie czołowej) Rowki do mocowania uchwytów zgodnych z normą przemysłową 4 szt. profili aluminiowych H, długość 1150 mm, do rozmieszczenia płyt doświadczalnych DIN A4 na trzech piętrach Wolne miejsce do uzupełnienia o kanał zasilania elektrycznego Nogi stołu z rury o przekroju prostokątnym z czterema sterownymi rolkami, w tym dwiema z hamulcem Korpus stołu ze stabilnej, obwodowej kombinacji rur o przekroju prostokątnym Odporna na kwasy powłoka z żywicy epoksydowej o grubości ok. 80 µm, kolor RAL 7047 Płyta stołu na wysokości 760 mm 1250 x 1955 x 760 mm (szer. x wys. x głęb.) Lucas-Nülle GmbH 22/48

23 1250 x 1955 x 760 mm (szer. x wys. x głęb.) 37 Wymienna ściana z blachy perforowanej do ramy doświadczalnej 1200 mm ST8003-5Q 1 Wymienna ściana z blachy perforowanej do zawieszenia w istniejących ramach doświadczalnych Raster otworów 5 x 10 mm do szybkiego i bezpiecznego mocowania dostępnych w handlu materiałów instalacyjnych (za pomocą kołków z tworzywa sztucznego) i montażu doświadczalnych systemów skrzynkowych Powierzchnia lakierowana proszkowo, RAL 7047 Wymiary: 1120 x 695 mm (szer. x wys.) 38 Kabina instalacyjna z blachy perforowanej, trójstronna z dachem, wewnątrz 1,2 m x 1,2 m x 2 m, składana ST8003-6C 1 Kabina instalacyjna, na którą można wchodzić, służy jako nośnik w projektach montażowych, do budowy układów instalacyjnych z wykorzystaniem dostępnych w handlu komponentów. Budowa i wymiary są tak dobrane, że mimo skomplikowanych zadań (instalacja na suficie, instalacja w narożniku) uczeń może pracować bez obaw o zranienie. Podzespoły są mocowane na perforowanych ścianach kabiny za pomocą kołków z tworzywa sztucznego lub specjalnie zaprojektowanych zestawów mocujących. W zestawie znajduje się materiał montażowy do mocowania na ścianach, podłodze lub obustronnie. Dane techniczne: 6 perforowanych elementów bocznych 1,2 m x 1,0 m 1 dach perforowany 1,2 m x 1,2 m Zestaw materiałów mocujących Raster otworów 5 x 10 mm Wymiary po zmontowaniu wys. x głęb. x szer. 2,0 m x 1,2 m x 1,2 m Wymienna ściana z blachy perforowanej do zawieszenia w istniejących ramach doświadczalnych Raster otworów 5 x 10 mm do szybkiego i bezpiecznego mocowania dostępnych w handlu materiałów instalacyjnych (za pomocą kołków z tworzywa sztucznego) i montażu doświadczalnych systemów skrzynkowych Powierzchnia lakierowana proszkowo, RAL 7047 Wymiary: 1120 x 695 mm (szer. x wys.) Lucas-Nülle GmbH 23/48

24 EWI 5 Cwiczenia montazowe na przylaczach domowych / skrzynce licznika EWI 5 Ćwiczenia montażowe na przyłączach domowych / skrzynce licznika Podczas ćwiczeń montażowych kładziemy nacisk na umiejętności rzemieślnicze. Wszystkie ćwiczenia mają silny związek z praktyką. Wszystkie części, poza materiałem zużywającym się (kable), nadają się do ponownego wykorzystania. W trakcie tego kursu zostaną wykonane następujące ćwiczenia: Budowa, montaż i okablowanie szafki licznikowej z podrozdzielnią Instalacja licznika cyfrowego Instalacja wyłączników różnicowo-prądowych, wyłączników nadmiarowo-prądowych itp. Proste układy instalacyjne w pomieszczeniach rozdzielni Lucas-Nülle GmbH 24/48

25 Wyposazenie, w którego sklad wchodza: Wyposażenie, w którego skład wchodzą: Pos. Bezeichnung Bestell-Nr. Anz. 39 Zestaw do pracy projektowej "Szafka licznika" SE2671-4A 1 Przedmiotem tego projektu dydaktycznego jest okablowanie i instalacja szafki licznikowej do systemu TN-C-S. Szafka ta jest jednocześnie wyposażona w pole rozdzielni, które służy do podłączenia innych urządzeń w kolejnych projektach techniki urządzeń i oświetlenia. Podstawowe wyposażenie zostanie zainstalowane już w tym projekcie. Po zainstalowaniu należy sporządzić protokół kontrolny do projektu "Zasilanie domowe". Materiały montażowe: Szafka licznika Pole zasilania z szynami zbiorczymi Pole licznika Pole rozdzielcze, 6-rzędowe Selektywny łącznik nadmiarowo-prądowy, 3-biegunowy Licznik prądu trójfazowego 40 A Wyłącznik różnicowo-prądowy 30 ma, 3-biegunowy Łącznik nadmiarowo-prądowy, 3-biegunowy B16 Łącznik nadmiarowo-prądowy, 1-biegunowy B16 (2 szt.) Szyna fazowa Zaciski odgałęźne od głównego przewodu Drobne elementy montażowe do szafki licznikowej Zestaw do opisania i oznakowania Lucas-Nülle GmbH 25/48

26 40 Zestaw instalacyjnych układów połączeń SE2671-4B 1 W tym projekcie dydaktycznym zbudujemy proste układy połączeń instalacyjnych. Ten projekt można zrealizować jako projekt autonomiczny, ale można też połączyć go z projektem "Zasilanie domowe". Ten projekt jest realizowany z zastosowaniem instalacji natynkowej. Po wykonaniu instalacji należy sporządzić protokół kontrolny dla wszystkich zainstalowanych układów połączeń. Materiały montażowe: 1 wyłącznik krzyżowy 2 wyłączniki schodowe 1 wyłącznik przyciskowy 1 wyłącznik zdalny 1 gniazdo 1 gniazdo CEE 1 listwa świetlna ze świetlówką rurową 1 pojemnik do przechowywania materiałów instalacyjnych 41 Zestaw zacisków SE2670-1J 1 Zestaw zacisków zawiera materiały niezbędne do połączenia przewodów i kabli za pomocą różnych zacisków. 15 zacisków rzędowych 30 zacisków wtykowych 5-biegunowych 1,5 mm2 1 rolka Coroplast Masa: 0,2 kg Lucas-Nülle GmbH 26/48

27 42 Zestaw okablowania EWI 1/2 SE2670-1M 1 Zestaw okablowania zawiera materiały niezbędne do okablowania instalacji natynkowych i w rurkach. Zestaw wystarcza na ok. 8 stanowisk uczniowskich. 150 m kabla NYM-J 3 x 1,5 mm 2 50 m kabla NYM-O 3 x 1,5 mm m kabla NYM-J 5 x 1,5 mm m drutu HO7V-U 1,5 mm 2, czarny 100 m drutu HO7V-U 1,5 mm 2, niebieski 100 m drutu HO7V-U 1,5 mm 2, żółto-zielony 200 m drutu HO7V-U 1,5 mm 2, brązowy Masa: 40,0 kg 43 Zestaw mocowań do przewodów SE2670-1G 1 Zestaw mocowań zawiera niezbędne materiały do mocowania przewodów, kabli i rurek instalacyjnych. 20 opasek zaciskowych ISO 6-16, pojedynczych 7 opasek zaciskowych ISO 6-16, podwójnych Masa: 0,3 kg Lucas-Nülle GmbH 27/48

28 Materialy szkoleniowe: Materiały szkoleniowe: Pos. Bezeichnung Bestell-Nr. Anz. 44 Manual EWI 5 Planning and installation of building mains feed SH5001-3D 1 Zasilanie elektryczne: Pos. Bezeichnung Bestell-Nr. Anz. 45 Skrzynka adapterowa do prądu trójfazowego / 4 mm SE2661-9R 1 Skrzynka zasilająca służy do udostępnienia niezbędnych napięć i odpowiednich punktów przyłączeniowych do poniższych układów doświadczalnych. Napięcie robocze: 400 V Wyjścia: Listwa zaciskowa, 5-biegunowa Wymiary 124 x 124 x 70 mm Masa: 0,5 kg Lucas-Nülle GmbH 28/48

29 Przyrzady pomiarowe: Przyrządy pomiarowe: Pos. Bezeichnung Bestell-Nr. Anz. 46 Woltomierz, czujnik faz, czujnik ciągłości obwodów i wskaźnik kierunku wirowania pola do 400 V LM Solidny, bezpieczny, poręczny przyrząd probierczy do 400 V do pomiarów napięcia, wykrywania faz, biegunowości i kontroli ciągłości obwodów oraz wskazywania kierunku wirowania pola. Typ PROFISAFE 400 Wykonanie w klasie ochrony IP 65 z 9 diodami LED Zasilanie za pomocą trwałego ogniwa solarnego i akumulatora litowego Napięcie przebicia > 5 kv Z certyfikatem VDE-GS Przyrząd kategorii pomiarowej CAT IV Znamionowy zakres pomiaru napięcia V Zakresy wskazań 12, 24, 50, 120, 230, 400 V Rezystancja wejściowa 117 kω Zakres częstotliwości Hz Prąd 3,4 ma Czas załączenia 30 s Kontrola ciągłości kω Lucas-Nülle GmbH 29/48

30 47 Cyfrowy miernik uniwersalny Multi 13S LM Uniwersalny multimetr laboratoryjny i przyrząd do pomiaru temperatury z interfejsem IR, do wymagających, uniwersalnych pomiarów i rejestracji w edukacji, elektroenergetyce, technice procesowej itp. 3 ¾-pozycyjny multimetr, rozdzielczość: ±3.100 cyfr kategoria pomiarowa CATII V podłączenie do systemu UniTrain-I za pomocą interfejsu podczerwieni (IrDa) zakresy pomiarowe napięcia i prądu: 30 mv V DC, 3 V V AC; 3 ma - 16 A DC; 30 ma - 10 A AC zakresy pomiarowe rezystancji: 30 Ω 30 MΩ zakresy specjalne: C do pomiaru temperatury za pomocą PT100/1000 test ciągłości przewodów i test diod automatyczny wybór zakresu i wyłączenie baterii, funkcja Min/Max i Data-Hold ma - bezpiecznik wysokoprądowy na napięcie znamionowe 1000 V wyświetlacz z paskiem graficznym i podświetleniem tła zakres dostawy: gumowe etui, kable pomiarowe, zapasowy bezpiecznik, bateria 9 V, certyfikat kalibracji Akcesoria: Alternative Montagemöglichkeit: Pos. Bezeichnung Bestell-Nr. Anz. 48 Pojemnik na skrzynki, wzmocnione dno, na 10 skrzynek ST7004-2B 1 Formowany pojemnik z polistyrenu z 10 przegródkami do przechowywania skrzynek doświadczalnych LN, pasujący do szaf z wnękami z programu meblowego LN. wzmocnione dno Wymiary: 310 x 700 x 35 mm (szer. x głęb. x wys.) Masa: 1,25 kg Lucas-Nülle GmbH 30/48

31 49 Przechowywanie materiałów instalacyjnych, wzmocnione dno ST7004-2J 2 Formowany pojemnik z polistyrenu z różnymi przegródkami do przechowywania materiałów instalacyjnych, pasujący do szaf z wnękami z programu meblowego LN. wzmocnione dno Wymiary: 310 x 700 x 35 mm (szer. x głęb. x wys.) Masa: 1,25 kg 50 Zestaw kołków 5 x 5 mm do tablicy perforowanej (100 szt.) SE2669-3A 1 Kołki z tworzywa sztucznego do mocowania podzespołów instalacyjnych na tablicy perforowanej. Liczba szt.: 100 Wymiary: 5 x 5 mm Masa: 0,1 kg 51 Blachowkręty do tablicy perforowanej (100 szt.) SE2669-3C 1 Wkręty do mocowania materiałów instalacyjnych 50 wkrętów 3,5 x 13 mm 20 wkrętów 3,5 x 25 mm 30 wkrętów 2,9 x 19 mm Masa: 0,1 kg Lucas-Nülle GmbH 31/48

32 52 Walizka narzędziowa 'elektrotechnika SE2670-4B 1 Walizka skórzana z kieszenią na dokumenty i paskiem na ramię, z zawartością dobraną pod kątem potrzeb uczniów Krawędzie są wzmocnione aluminiowymi kątownikami, zaś na dnie znajduje się stabilna wanna z ocynkowanej blachy. Przednia i tylna strona walizki rozkłada się oddzielnie. Walizka jest zamykana na zamki. W walizce znajdują się następujące narzędzia: 1 szczypce telefoniczne, proste 1 kombinerki 1 szczypce do cięcia drutu 1 szczypce do usuwania izolacji 2 wkrętaki warsztatowe 2 wkrętaki krzyżowe 4 wkrętaki do instalacji elektrycznych 1 próbnik napięcia VDE 1 nóż do kabli 1 nóż do kabli Jokari 1 piłka kieszonkowa PUK 1 przecinak elektrotechniczny 1 przecinak do betonu 1 młotek ślusarski 1 pobijak ręczny 1 szpachelka malarska 1 pojemnik do gipsu 1 pędzel Wymiary: 440 x 240 x 340 mm (dł. x szer. x wys.) Masa: 5,0 kg 53 Bezpieczny przewód pomiarowy, 4 mm, 100 cm, czarny SO5126-8V 5 Bezpieczny przewód pomiarowy z łączonymi ze sobą zabezpieczonymi przed dotykiem wtykami 4 mm Kolor: czarny Długość: 100 cm Przekrój poprzeczny przewodu 2,5 mm 2 Dane znamionowe: 600V CAT II, 32 A Lucas-Nülle GmbH 32/48

33 54 Bezpieczny przewód pomiarowy, 4 mm, 100 cm, niebieski SO5126-9A 1 Bezpieczny przewód pomiarowy z łączonymi ze sobą zabezpieczonymi przed dotykiem wtykami 4 mm Kolor: niebieski Długość: 100 cm Przekrój poprzeczny przewodu 2,5 mm 2 Dane znamionowe: 600 V CAT II, 32 A 55 Bezpieczny przewód pomiarowy, 4 mm, 100 cm, zielony/żółty SO5126-9C 1 Bezpieczny przewód pomiarowy z łączonymi ze sobą zabezpieczonymi przed dotykiem wtykami 4 mm Kolor: zielono-żółty Długość: 100 cm Przekrój poprzeczny przewodu 2,5 mm 2 Dane znamionowe: 600 V CAT II, 32 A Lucas-Nülle GmbH 33/48

34 56 Mobilne stanowisko doświadczalne, wykonane z profili aluminiowych, trzypiętrowe, cztery gniazda, 1250 x 700 x 1995 mm ST7200-3A 1 Wysokiej jakości przejezdne stanowisko doświadczalne i demonstracyjne z serii SybaPro, z nogami stołu z profili aluminiowych, kompatybilne ze wszystkimi elementami montowanymi i rozszerzeniami systemu SybaPro. Mobilne stanowisko doświadczalne jest dostarczane jako zestaw elementów przeznaczony do samodzielnego montażu przez klienta. Płyta stołu: Podstawa: Wymiary: Płyta stołu o grubości 30 mm, z wielowarstwowej płyty wiórowej z drobnych wiórów, o dużej gęstości zgodnej z DIN EN Kolor szary, RAL 7035, z dwustronną powłoką z tworzywa warstwowego o grubości 0,8 mm, z lekką strukturą (Resopal), zgodnie z DIN Płyta jest odporna na działanie wielu chemikaliów i odczynników, jak rozcieńczone kwasy i zasady Niewrażliwa na ciepło, np. na roztopiony lut oraz punktowe nagrzanie kolbą lutowniczą czy żarem papierosa. Obramowanie płyty stołu w postaci solidnego, odpornego obrzeża z barwionego w masie tworzywa sztucznego o grubości 3 mm w kolorze RAL Okładzina i obrzeże nie zawierają PCW. Zasilanie elektryczne w postaci listwy z 5 gniazdami, zamontowanej po stronie spodniej stołu, przewód zasilający o długości 2 m z wtykiem z zestykiem ochronnym. 2 aluminiowe profile tłoczone z profilowaniem wielorowkowym, 1800 x 120 x 40 mm (szer. x wys. x gł.) 8 jednakowych rowków w tłoczonym profilu aluminiowym (3 na stronę plus 1 po stronie czołowej) Rowki do mocowania uchwytów zgodnych z normą przemysłową 4 szt. profili aluminiowych H, długość 1150 mm, do rozmieszczenia płyt doświadczalnych DIN A4 na trzech piętrach Wolne miejsce do uzupełnienia o kanał zasilania elektrycznego Nogi stołu z rury o przekroju prostokątnym z czterema sterownymi rolkami, w tym dwiema z hamulcem Korpus stołu ze stabilnej, obwodowej kombinacji rur o przekroju prostokątnym Odporna na kwasy powłoka z żywicy epoksydowej o grubości ok. 80 µm, kolor RAL 7047 Płyta stołu na wysokości 760 mm 1250 x 1955 x 760 mm (szer. x wys. x głęb.) Lucas-Nülle GmbH 34/48

35 1250 x 1955 x 760 mm (szer. x wys. x głęb.) 57 Wymienna ściana z blachy perforowanej do ramy doświadczalnej 1200 mm ST8003-5Q 1 Wymienna ściana z blachy perforowanej do zawieszenia w istniejących ramach doświadczalnych Raster otworów 5 x 10 mm do szybkiego i bezpiecznego mocowania dostępnych w handlu materiałów instalacyjnych (za pomocą kołków z tworzywa sztucznego) i montażu doświadczalnych systemów skrzynkowych Powierzchnia lakierowana proszkowo, RAL 7047 Wymiary: 1120 x 695 mm (szer. x wys.) 58 Kabina instalacyjna z blachy perforowanej, trójstronna z dachem, wewnątrz 1,2 m x 1,2 m x 2 m, składana ST8003-6C 1 Kabina instalacyjna, na którą można wchodzić, służy jako nośnik w projektach montażowych, do budowy układów instalacyjnych z wykorzystaniem dostępnych w handlu komponentów. Budowa i wymiary są tak dobrane, że mimo skomplikowanych zadań (instalacja na suficie, instalacja w narożniku) uczeń może pracować bez obaw o zranienie. Podzespoły są mocowane na perforowanych ścianach kabiny za pomocą kołków z tworzywa sztucznego lub specjalnie zaprojektowanych zestawów mocujących. W zestawie znajduje się materiał montażowy do mocowania na ścianach, podłodze lub obustronnie. Dane techniczne: 6 perforowanych elementów bocznych 1,2 m x 1,0 m 1 dach perforowany 1,2 m x 1,2 m Zestaw materiałów mocujących Raster otworów 5 x 10 mm Wymiary po zmontowaniu wys. x głęb. x szer. 2,0 m x 1,2 m x 1,2 m Wymienna ściana z blachy perforowanej do zawieszenia w istniejących ramach doświadczalnych Raster otworów 5 x 10 mm do szybkiego i bezpiecznego mocowania dostępnych w handlu materiałów instalacyjnych (za pomocą kołków z tworzywa sztucznego) i montażu doświadczalnych systemów skrzynkowych Powierzchnia lakierowana proszkowo, RAL 7047 Wymiary: 1120 x 695 mm (szer. x wys.) Lucas-Nülle GmbH 35/48

36 EWS 1 Cwiczenia montazowe na rozdzielniach EWS 1 Ćwiczenia montażowe na rozdzielniach Podczas ćwiczeń montażowych kładziemy nacisk na umiejętności rzemieślnicze. Wszystkie ćwiczenia mają silny związek z praktyką. Wszystkie części, poza materiałem zużywającym się (kable), nadają się do ponownego wykorzystania. W trakcie tego kursu zostaną wykonane następujące ćwiczenia: Zapoznanie się z urządzeniem i różnymi technikami okablowania, jak okablowanie płaskie, okablowanie w kanałach i okablowanie komorowe Budowa i uruchomienie układów połączeń, które są wykonane w tych technikach. Sterowanie stycznikowe z wyłącznikiem Sterowanie stycznikowe z pracą impulsową Sterowanie stycznikowe z samopodtrzymaniem Sterowanie stycznikowe z dwoma źródłami poleceń Przełączanie nawrotne, układ kolejnego włączania ze stycznikami Wymuszony układ kolejnego włączania z głównym obwodem prądowym Blokowanie sterowania stycznikowego Stycznikowe układy sterowania z przekaźnikiem czasowym Układy stycznikowe do silnika z 2 prędkościami obrotowymi i 2 oddzielnymi uzwojeniami Układ Dahlandera ze stycznikami Układ gwiazda-trójkąt ze stycznikami Układ rozruchowy do silnika z wirnikiem pierścieniowym Lucas-Nülle GmbH 36/48

37 Wyposazenie, w którego sklad wchodza: Wyposażenie, w którego skład wchodzą: Pos. Bezeichnung Bestell-Nr. Anz. 59 Materiały instalacyjne EWS 1 SE2670-2N 1 Za pomocą dostępnych w handlu materiałów instalacyjnych zrealizujemy układy prądów roboczych i prądów sterujących zautomatyzowanych instalacji. Zależnie od materiałów użytych do okablowania realizowane są różne typy instalacji. Wszystkie urządzenia instalacyjne są dopuszczone do stosowania z napięciem sieciowym i są zgodne z normami DIN. Napięcie zasilające: 3 x 230 V Typ instalacji: Instalacja szafy rozdzielczej Elementy funkcyjne: 3 styczniki główne 230 V 2 przekaźniki czasowe z opóźnionym zadziałaniem 2 przyciski 2 przekaźniki nadprądowe 1 kontrolka świetlna czerwona 1 kontrolka świetlna zielona 1 wyłącznik Masa: 2,2 kg 60 Listwa zaciskowa zestaw X1 SE2670-2P 1 Materiały zaciskowe do okablowania układów sterowania 15 zacisków rzędowych szarych 5 zacisków rzędowych niebieskich 5 zacisków rzędowych zielono-żółtych 1 zacisk mostkowy 2 zaciski końcowe Taśma montażowa Masa: 0,8 kg Lucas-Nülle GmbH 37/48

38 61 Listwa zaciskowa zestaw X2 SE2670-2Q 1 Materiały zaciskowe do okablowania układów sterowania 6 zacisków rzędowych szarych 1 zacisk rzędowy zielono-żółty 1 zacisk mostkowy 2 zaciski końcowe Taśma montażowa 7 wtyków probierczych 7 wtyków redukcyjnych Masa: 0,8 kg 62 Zestaw bezpieczników NEOZED SE2670-2S 1 Bezpieczniki NEOZED do ochrony różnych układów. 4 gniazda bezpieczników 3 bezpieczniki 10 A 1 bezpiecznik 2 A 63 Wspornik okablowania kanałowego SE2670-2U 1 1 szyna ceowa 1 m (szyna montażowa) 1 kanał kablowy 3 m 16 nitów rozporowych z tworzywa sztucznego 1 płyta nośna Pertinax, 450 x 290 x 3 mm Masa: 2,5 kg Lucas-Nülle GmbH 38/48

39 64 Zestaw mocowań do przewodów SE2670-1G 1 Zestaw mocowań zawiera niezbędne materiały do mocowania przewodów, kabli i rurek instalacyjnych. 20 opasek zaciskowych ISO 6-16, pojedynczych 7 opasek zaciskowych ISO 6-16, podwójnych Masa: 0,3 kg 65 Zestaw materiałów do okablowania EWS 1 (dla 8 uczniów) SE2670-2R 1 Zestaw okablowania zawiera materiały niezbędne do okablowania układów sterowania. Zestaw wystarcza na ok. 8 stanowisk uczniowskich. 400 m kabla H07V-K 1 x 1,5 mm 2 czarny 100 m kabla NYSLY-J 7 x 1,5 mm 2 czarny 100 m kabla NYM-I 3 X 1,5 mm 2 czarny 100 m kabla NYM-I 4 X 1,5 mm 2 czarny 100 m kabla NYM-I 5 X 1,5 mm 2 czarny 1000 tulejek końcowych na żyły kablowe, 1,5 mm² EER2061/1,5-12 Masa: 25,0 kg Lucas-Nülle GmbH 39/48

40 Materialy szkoleniowe: Materiały szkoleniowe: Pos. Bezeichnung Bestell-Nr. Anz. 66 EWS01 Assembly Practice on Switchgear Circuits (GB) SH5001-3M 1 Zasilanie elektryczne: Pos. Bezeichnung Bestell-Nr. Anz. 67 Skrzynka adapterowa do prądu trójfazowego / 4 mm SE2661-9R 1 Skrzynka zasilająca służy do udostępnienia niezbędnych napięć i odpowiednich punktów przyłączeniowych do poniższych układów doświadczalnych. Napięcie robocze: 400 V Wyjścia: Listwa zaciskowa, 5-biegunowa Wymiary 124 x 124 x 70 mm Masa: 0,5 kg Lucas-Nülle GmbH 40/48

41 Przyrzady pomiarowe: Przyrządy pomiarowe: Pos. Bezeichnung Bestell-Nr. Anz. 68 Woltomierz, czujnik faz, czujnik ciągłości obwodów i wskaźnik kierunku wirowania pola do 400 V LM Solidny, bezpieczny, poręczny przyrząd probierczy do 400 V do pomiarów napięcia, wykrywania faz, biegunowości i kontroli ciągłości obwodów oraz wskazywania kierunku wirowania pola. Typ PROFISAFE 400 Wykonanie w klasie ochrony IP 65 z 9 diodami LED Zasilanie za pomocą trwałego ogniwa solarnego i akumulatora litowego Napięcie przebicia > 5 kv Z certyfikatem VDE-GS Przyrząd kategorii pomiarowej CAT IV Znamionowy zakres pomiaru napięcia V Zakresy wskazań 12, 24, 50, 120, 230, 400 V Rezystancja wejściowa 117 kω Zakres częstotliwości Hz Prąd 3,4 ma Czas załączenia 30 s Kontrola ciągłości kω Lucas-Nülle GmbH 41/48

42 69 Cyfrowy miernik uniwersalny Multi 13S LM Uniwersalny multimetr laboratoryjny i przyrząd do pomiaru temperatury z interfejsem IR, do wymagających, uniwersalnych pomiarów i rejestracji w edukacji, elektroenergetyce, technice procesowej itp. 3 ¾-pozycyjny multimetr, rozdzielczość: ±3.100 cyfr kategoria pomiarowa CATII V podłączenie do systemu UniTrain-I za pomocą interfejsu podczerwieni (IrDa) zakresy pomiarowe napięcia i prądu: 30 mv V DC, 3 V V AC; 3 ma - 16 A DC; 30 ma - 10 A AC zakresy pomiarowe rezystancji: 30 Ω 30 MΩ zakresy specjalne: C do pomiaru temperatury za pomocą PT100/1000 test ciągłości przewodów i test diod automatyczny wybór zakresu i wyłączenie baterii, funkcja Min/Max i Data-Hold ma - bezpiecznik wysokoprądowy na napięcie znamionowe 1000 V wyświetlacz z paskiem graficznym i podświetleniem tła zakres dostawy: gumowe etui, kable pomiarowe, zapasowy bezpiecznik, bateria 9 V, certyfikat kalibracji Akcesoria: Alternative Montagemöglichkeit: Pos. Bezeichnung Bestell-Nr. Anz. 70 Pojemnik na skrzynki, wzmocnione dno, na 10 skrzynek ST7004-2B 1 Formowany pojemnik z polistyrenu z 10 przegródkami do przechowywania skrzynek doświadczalnych LN, pasujący do szaf z wnękami z programu meblowego LN. wzmocnione dno Wymiary: 310 x 700 x 35 mm (szer. x głęb. x wys.) Masa: 1,25 kg Lucas-Nülle GmbH 42/48

43 71 Przechowywanie materiałów instalacyjnych, wzmocnione dno ST7004-2J 2 Formowany pojemnik z polistyrenu z różnymi przegródkami do przechowywania materiałów instalacyjnych, pasujący do szaf z wnękami z programu meblowego LN. wzmocnione dno Wymiary: 310 x 700 x 35 mm (szer. x głęb. x wys.) Masa: 1,25 kg 72 Zestaw kołków 5 x 5 mm do tablicy perforowanej (100 szt.) SE2669-3A 1 Kołki z tworzywa sztucznego do mocowania podzespołów instalacyjnych na tablicy perforowanej. Liczba szt.: 100 Wymiary: 5 x 5 mm Masa: 0,1 kg 73 Blachowkręty do tablicy perforowanej (100 szt.) SE2669-3C 1 Wkręty do mocowania materiałów instalacyjnych 50 wkrętów 3,5 x 13 mm 20 wkrętów 3,5 x 25 mm 30 wkrętów 2,9 x 19 mm Masa: 0,1 kg Lucas-Nülle GmbH 43/48

44 74 Walizka narzędziowa 'elektrotechnika SE2670-4B 1 Walizka skórzana z kieszenią na dokumenty i paskiem na ramię, z zawartością dobraną pod kątem potrzeb uczniów Krawędzie są wzmocnione aluminiowymi kątownikami, zaś na dnie znajduje się stabilna wanna z ocynkowanej blachy. Przednia i tylna strona walizki rozkłada się oddzielnie. Walizka jest zamykana na zamki. W walizce znajdują się następujące narzędzia: 1 szczypce telefoniczne, proste 1 kombinerki 1 szczypce do cięcia drutu 1 szczypce do usuwania izolacji 2 wkrętaki warsztatowe 2 wkrętaki krzyżowe 4 wkrętaki do instalacji elektrycznych 1 próbnik napięcia VDE 1 nóż do kabli 1 nóż do kabli Jokari 1 piłka kieszonkowa PUK 1 przecinak elektrotechniczny 1 przecinak do betonu 1 młotek ślusarski 1 pobijak ręczny 1 szpachelka malarska 1 pojemnik do gipsu 1 pędzel Wymiary: 440 x 240 x 340 mm (dł. x szer. x wys.) Masa: 5,0 kg 75 Bezpieczny przewód pomiarowy, 4 mm, 100 cm, czarny SO5126-8V 5 Bezpieczny przewód pomiarowy z łączonymi ze sobą zabezpieczonymi przed dotykiem wtykami 4 mm Kolor: czarny Długość: 100 cm Przekrój poprzeczny przewodu 2,5 mm 2 Dane znamionowe: 600V CAT II, 32 A Lucas-Nülle GmbH 44/48

45 76 Bezpieczny przewód pomiarowy, 4 mm, 100 cm, niebieski SO5126-9A 1 Bezpieczny przewód pomiarowy z łączonymi ze sobą zabezpieczonymi przed dotykiem wtykami 4 mm Kolor: niebieski Długość: 100 cm Przekrój poprzeczny przewodu 2,5 mm 2 Dane znamionowe: 600 V CAT II, 32 A 77 Bezpieczny przewód pomiarowy, 4 mm, 100 cm, zielony/żółty SO5126-9C 1 Bezpieczny przewód pomiarowy z łączonymi ze sobą zabezpieczonymi przed dotykiem wtykami 4 mm Kolor: zielono-żółty Długość: 100 cm Przekrój poprzeczny przewodu 2,5 mm 2 Dane znamionowe: 600 V CAT II, 32 A Lucas-Nülle GmbH 45/48

46 78 Mobilne stanowisko doświadczalne, wykonane z profili aluminiowych, trzypiętrowe, cztery gniazda, 1250 x 700 x 1995 mm ST7200-3A 1 Wysokiej jakości przejezdne stanowisko doświadczalne i demonstracyjne z serii SybaPro, z nogami stołu z profili aluminiowych, kompatybilne ze wszystkimi elementami montowanymi i rozszerzeniami systemu SybaPro. Mobilne stanowisko doświadczalne jest dostarczane jako zestaw elementów przeznaczony do samodzielnego montażu przez klienta. Płyta stołu: Podstawa: Wymiary: Płyta stołu o grubości 30 mm, z wielowarstwowej płyty wiórowej z drobnych wiórów, o dużej gęstości zgodnej z DIN EN Kolor szary, RAL 7035, z dwustronną powłoką z tworzywa warstwowego o grubości 0,8 mm, z lekką strukturą (Resopal), zgodnie z DIN Płyta jest odporna na działanie wielu chemikaliów i odczynników, jak rozcieńczone kwasy i zasady Niewrażliwa na ciepło, np. na roztopiony lut oraz punktowe nagrzanie kolbą lutowniczą czy żarem papierosa. Obramowanie płyty stołu w postaci solidnego, odpornego obrzeża z barwionego w masie tworzywa sztucznego o grubości 3 mm w kolorze RAL Okładzina i obrzeże nie zawierają PCW. Zasilanie elektryczne w postaci listwy z 5 gniazdami, zamontowanej po stronie spodniej stołu, przewód zasilający o długości 2 m z wtykiem z zestykiem ochronnym. 2 aluminiowe profile tłoczone z profilowaniem wielorowkowym, 1800 x 120 x 40 mm (szer. x wys. x gł.) 8 jednakowych rowków w tłoczonym profilu aluminiowym (3 na stronę plus 1 po stronie czołowej) Rowki do mocowania uchwytów zgodnych z normą przemysłową 4 szt. profili aluminiowych H, długość 1150 mm, do rozmieszczenia płyt doświadczalnych DIN A4 na trzech piętrach Wolne miejsce do uzupełnienia o kanał zasilania elektrycznego Nogi stołu z rury o przekroju prostokątnym z czterema sterownymi rolkami, w tym dwiema z hamulcem Korpus stołu ze stabilnej, obwodowej kombinacji rur o przekroju prostokątnym Odporna na kwasy powłoka z żywicy epoksydowej o grubości ok. 80 µm, kolor RAL 7047 Płyta stołu na wysokości 760 mm 1250 x 1955 x 760 mm (szer. x wys. x głęb.) Lucas-Nülle GmbH 46/48
