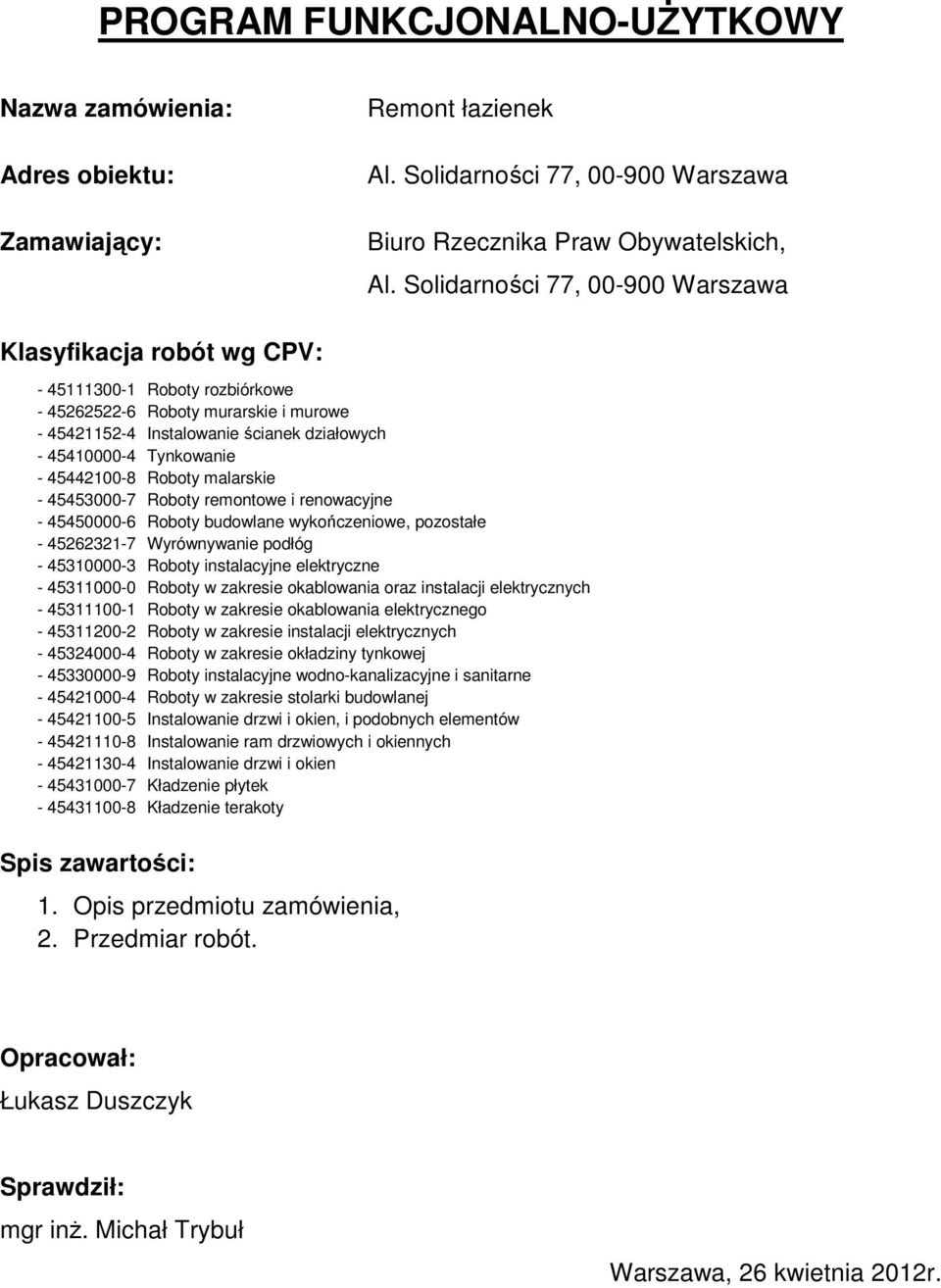

1 PROGRAM FUNKCJONALNO-UŻYTKOWY Nazwa zamówienia: Adres obiektu: Zamawiający: Remont łazienek Al. Solidarności 77, Warszawa Biuro Rzecznika Praw Obywatelskich, Al. Solidarności 77, Warszawa Klasyfikacja robót wg CPV: Roboty rozbiórkowe Roboty murarskie i murowe Instalowanie ścianek działowych Tynkowanie Roboty malarskie Roboty remontowe i renowacyjne Roboty budowlane wykończeniowe, pozostałe Wyrównywanie podłóg Roboty instalacyjne elektryczne Roboty w zakresie okablowania oraz instalacji elektrycznych Roboty w zakresie okablowania elektrycznego Roboty w zakresie instalacji elektrycznych Roboty w zakresie okładziny tynkowej Roboty instalacyjne wodno-kanalizacyjne i sanitarne Roboty w zakresie stolarki budowlanej Instalowanie drzwi i okien, i podobnych elementów Instalowanie ram drzwiowych i okiennych Instalowanie drzwi i okien Kładzenie płytek Kładzenie terakoty Spis zawartości: 1. Opis przedmiotu zamówienia, 2. Przedmiar robót. Opracował: Łukasz Duszczyk Sprawdził: mgr inż. Michał Trybuł Warszawa, 26 kwietnia 2012r.

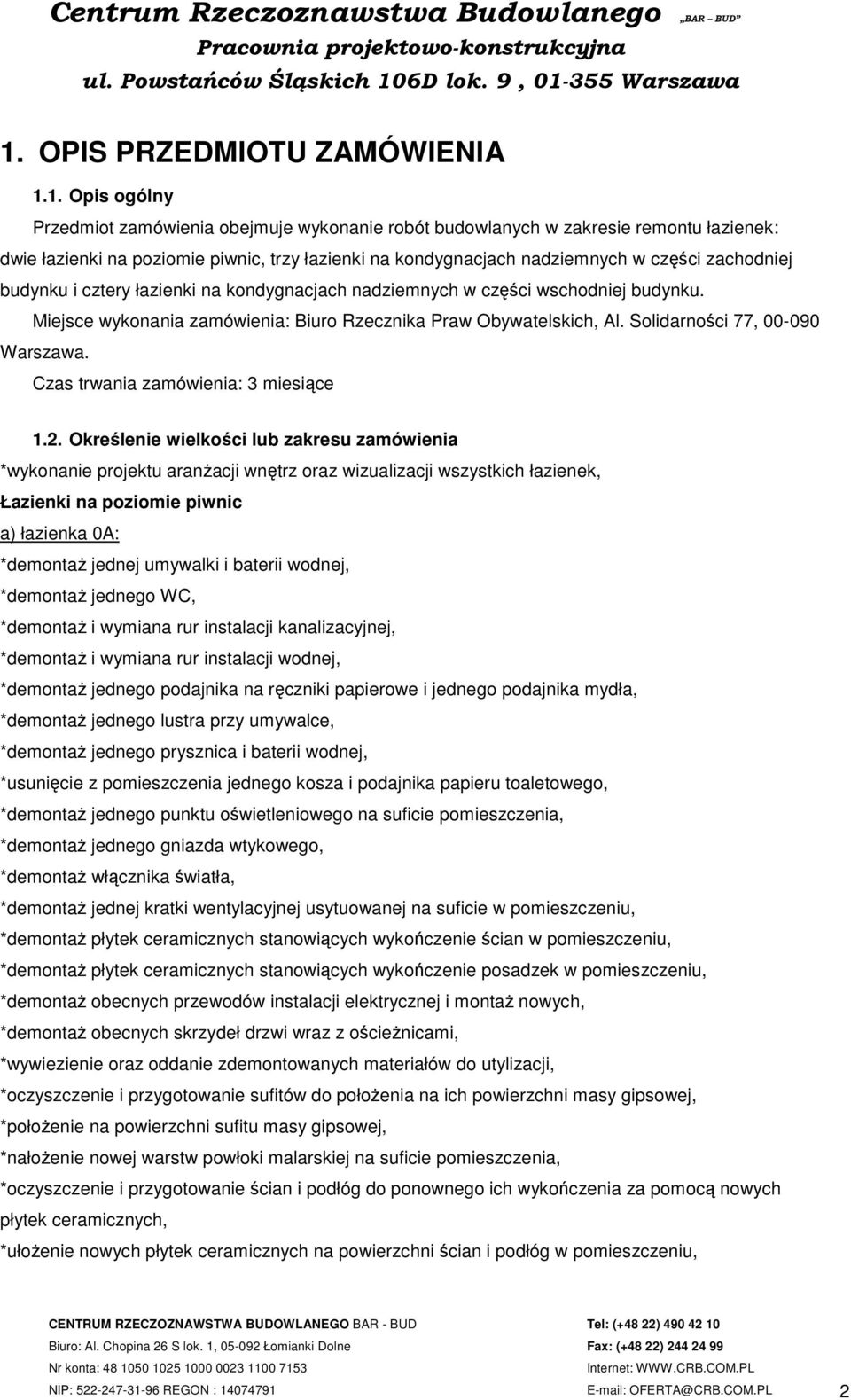

2 1. OPIS PRZEDMIOTU ZAMÓWIENIA 1.1. Opis ogólny Przedmiot zamówienia obejmuje wykonanie robót budowlanych w zakresie remontu łazienek: dwie łazienki na poziomie piwnic, trzy łazienki na kondygnacjach nadziemnych w części zachodniej budynku i cztery łazienki na kondygnacjach nadziemnych w części wschodniej budynku. Miejsce wykonania zamówienia: Biuro Rzecznika Praw Obywatelskich, Al. Solidarności 77, Warszawa. Czas trwania zamówienia: 3 miesiące 1.2. Określenie wielkości lub zakresu zamówienia *wykonanie projektu aranżacji wnętrz oraz wizualizacji wszystkich łazienek, Łazienki na poziomie piwnic a) łazienka 0A: *demontaż jednej umywalki i baterii wodnej, *demontaż jednego WC, *demontaż i wymiana rur instalacji kanalizacyjnej, *demontaż i wymiana rur instalacji wodnej, *demontaż jednego podajnika na ręczniki papierowe i jednego podajnika mydła, *demontaż jednego lustra przy umywalce, *demontaż jednego prysznica i baterii wodnej, *usunięcie z pomieszczenia jednego kosza i podajnika papieru toaletowego, *demontaż jednego punktu oświetleniowego na suficie pomieszczenia, *demontaż jednego gniazda wtykowego, *demontaż włącznika światła, *demontaż jednej kratki wentylacyjnej usytuowanej na suficie w pomieszczeniu, *demontaż płytek ceramicznych stanowiących wykończenie ścian w pomieszczeniu, *demontaż płytek ceramicznych stanowiących wykończenie posadzek w pomieszczeniu, *demontaż obecnych przewodów instalacji elektrycznej i montaż nowych, *demontaż obecnych skrzydeł drzwi wraz z ościeżnicami, *wywiezienie oraz oddanie zdemontowanych materiałów do utylizacji, *oczyszczenie i przygotowanie sufitów do położenia na ich powierzchni masy gipsowej, *położenie na powierzchni sufitu masy gipsowej, *nałożenie nowej warstw powłoki malarskiej na suficie pomieszczenia, *oczyszczenie i przygotowanie ścian i podłóg do ponownego ich wykończenia za pomocą nowych płytek ceramicznych, *ułożenie nowych płytek ceramicznych na powierzchni ścian i podłóg w pomieszczeniu, OFERTA@CRB.COM.PL 2

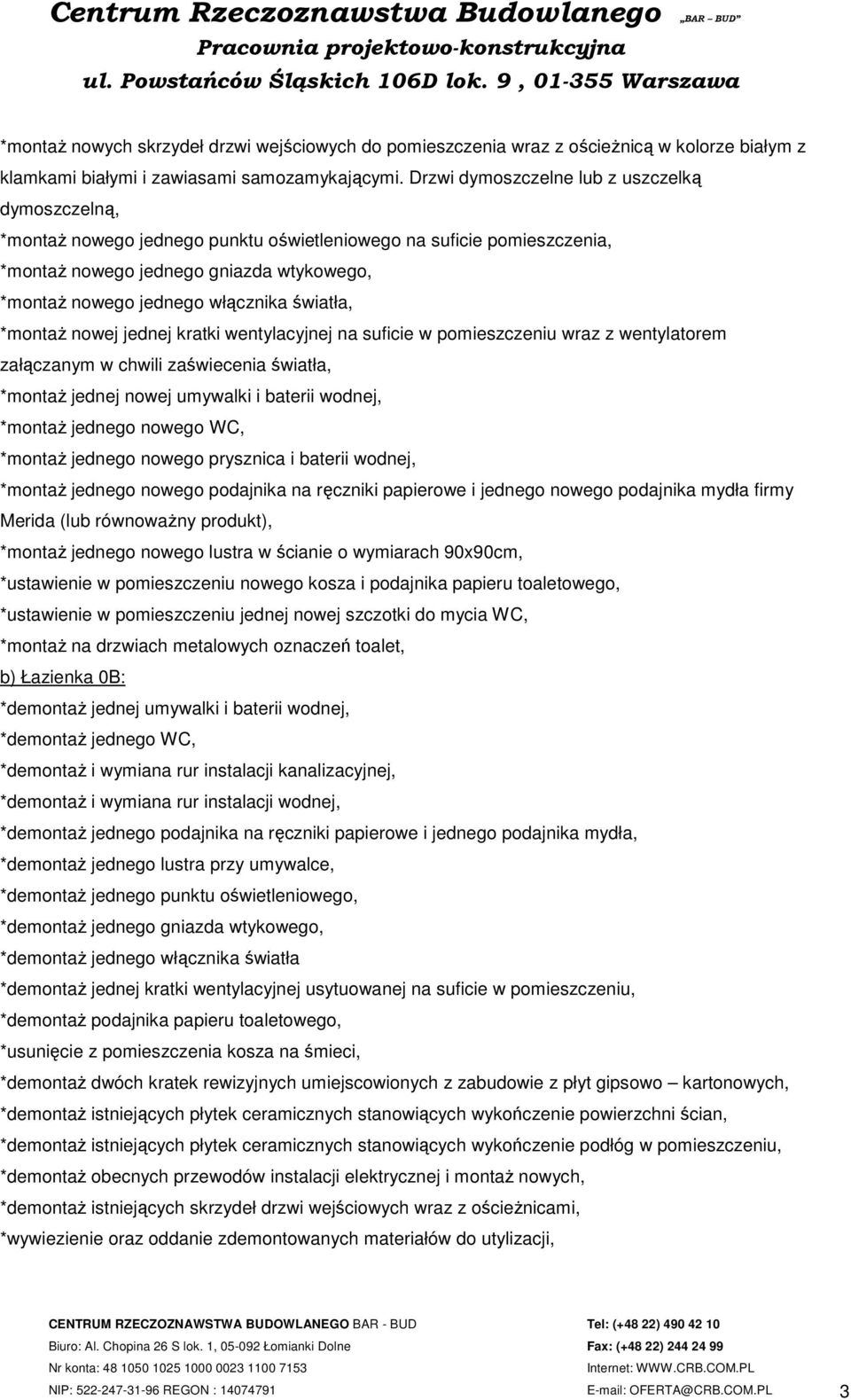

3 *montaż nowych skrzydeł drzwi wejściowych do pomieszczenia wraz z ościeżnicą w kolorze białym z klamkami białymi i zawiasami samozamykającymi. Drzwi dymoszczelne lub z uszczelką dymoszczelną, *montaż nowego jednego punktu oświetleniowego na suficie pomieszczenia, *montaż nowego jednego gniazda wtykowego, *montaż nowego jednego włącznika światła, *montaż nowej jednej kratki wentylacyjnej na suficie w pomieszczeniu wraz z wentylatorem załączanym w chwili zaświecenia światła, *montaż jednej nowej umywalki i baterii wodnej, *montaż jednego nowego WC, *montaż jednego nowego prysznica i baterii wodnej, *montaż jednego nowego podajnika na ręczniki papierowe i jednego nowego podajnika mydła firmy Merida (lub równoważny produkt), *montaż jednego nowego lustra w ścianie o wymiarach 90x90cm, *ustawienie w pomieszczeniu nowego kosza i podajnika papieru toaletowego, *ustawienie w pomieszczeniu jednej nowej szczotki do mycia WC, *montaż na drzwiach metalowych oznaczeń toalet, b) Łazienka 0B: *demontaż jednej umywalki i baterii wodnej, *demontaż jednego WC, *demontaż i wymiana rur instalacji kanalizacyjnej, *demontaż i wymiana rur instalacji wodnej, *demontaż jednego podajnika na ręczniki papierowe i jednego podajnika mydła, *demontaż jednego lustra przy umywalce, *demontaż jednego punktu oświetleniowego, *demontaż jednego gniazda wtykowego, *demontaż jednego włącznika światła *demontaż jednej kratki wentylacyjnej usytuowanej na suficie w pomieszczeniu, *demontaż podajnika papieru toaletowego, *usunięcie z pomieszczenia kosza na śmieci, *demontaż dwóch kratek rewizyjnych umiejscowionych z zabudowie z płyt gipsowo kartonowych, *demontaż istniejących płytek ceramicznych stanowiących wykończenie powierzchni ścian, *demontaż istniejących płytek ceramicznych stanowiących wykończenie podłóg w pomieszczeniu, *demontaż obecnych przewodów instalacji elektrycznej i montaż nowych, *demontaż istniejących skrzydeł drzwi wejściowych wraz z ościeżnicami, *wywiezienie oraz oddanie zdemontowanych materiałów do utylizacji, OFERTA@CRB.COM.PL 3

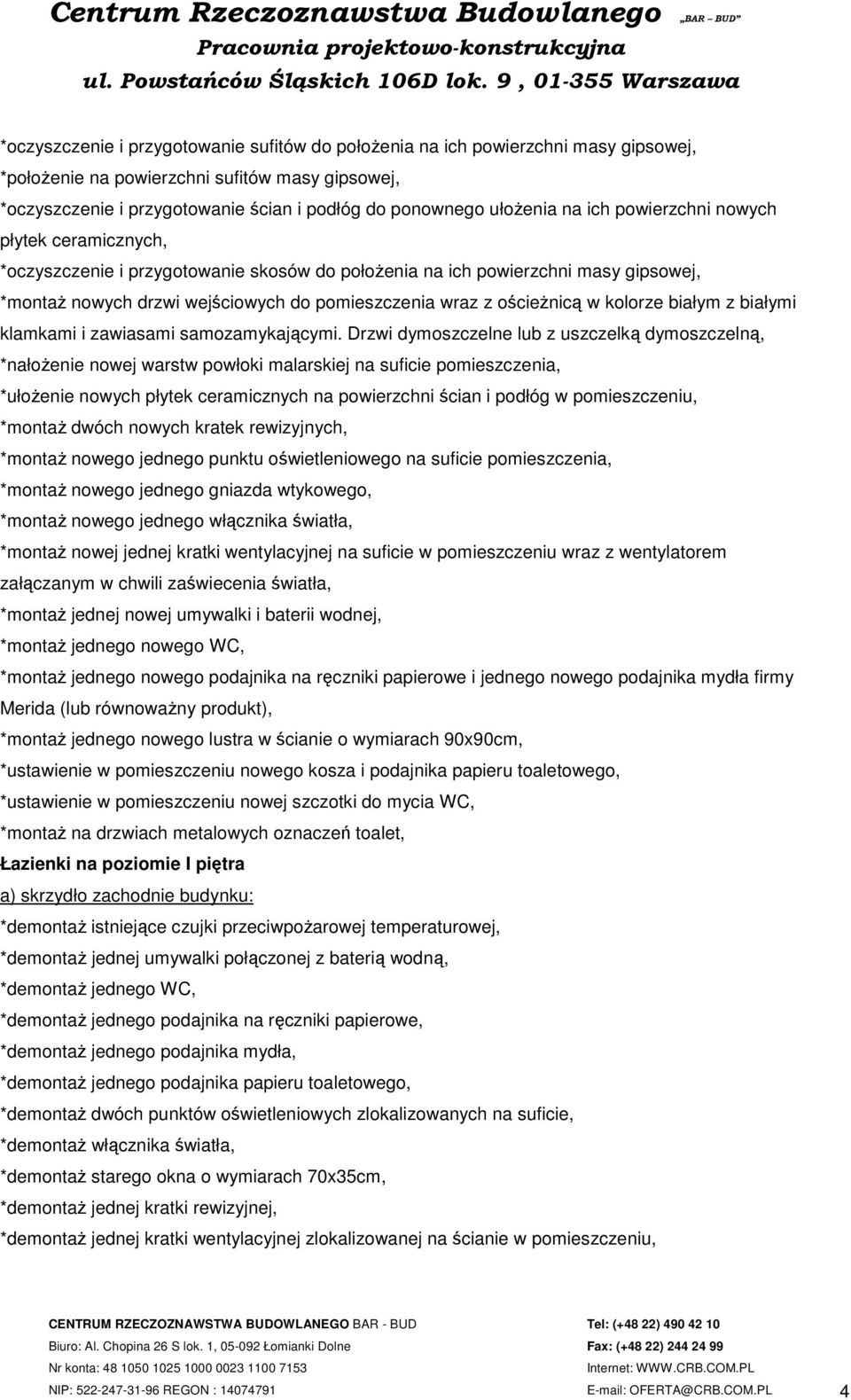

4 *oczyszczenie i przygotowanie sufitów do położenia na ich powierzchni masy gipsowej, *położenie na powierzchni sufitów masy gipsowej, *oczyszczenie i przygotowanie ścian i podłóg do ponownego ułożenia na ich powierzchni nowych płytek ceramicznych, *oczyszczenie i przygotowanie skosów do położenia na ich powierzchni masy gipsowej, *montaż nowych drzwi wejściowych do pomieszczenia wraz z ościeżnicą w kolorze białym z białymi klamkami i zawiasami samozamykającymi. Drzwi dymoszczelne lub z uszczelką dymoszczelną, *nałożenie nowej warstw powłoki malarskiej na suficie pomieszczenia, *ułożenie nowych płytek ceramicznych na powierzchni ścian i podłóg w pomieszczeniu, *montaż dwóch nowych kratek rewizyjnych, *montaż nowego jednego punktu oświetleniowego na suficie pomieszczenia, *montaż nowego jednego gniazda wtykowego, *montaż nowego jednego włącznika światła, *montaż nowej jednej kratki wentylacyjnej na suficie w pomieszczeniu wraz z wentylatorem załączanym w chwili zaświecenia światła, *montaż jednej nowej umywalki i baterii wodnej, *montaż jednego nowego WC, *montaż jednego nowego podajnika na ręczniki papierowe i jednego nowego podajnika mydła firmy Merida (lub równoważny produkt), *montaż jednego nowego lustra w ścianie o wymiarach 90x90cm, *ustawienie w pomieszczeniu nowego kosza i podajnika papieru toaletowego, *ustawienie w pomieszczeniu nowej szczotki do mycia WC, *montaż na drzwiach metalowych oznaczeń toalet, Łazienki na poziomie I piętra a) skrzydło zachodnie budynku: *demontaż istniejące czujki przeciwpożarowej temperaturowej, *demontaż jednej umywalki połączonej z baterią wodną, *demontaż jednego WC, *demontaż jednego podajnika na ręczniki papierowe, *demontaż jednego podajnika mydła, *demontaż jednego podajnika papieru toaletowego, *demontaż dwóch punktów oświetleniowych zlokalizowanych na suficie, *demontaż włącznika światła, *demontaż starego okna o wymiarach 70x35cm, *demontaż jednej kratki rewizyjnej, *demontaż jednej kratki wentylacyjnej zlokalizowanej na ścianie w pomieszczeniu, OFERTA@CRB.COM.PL 4

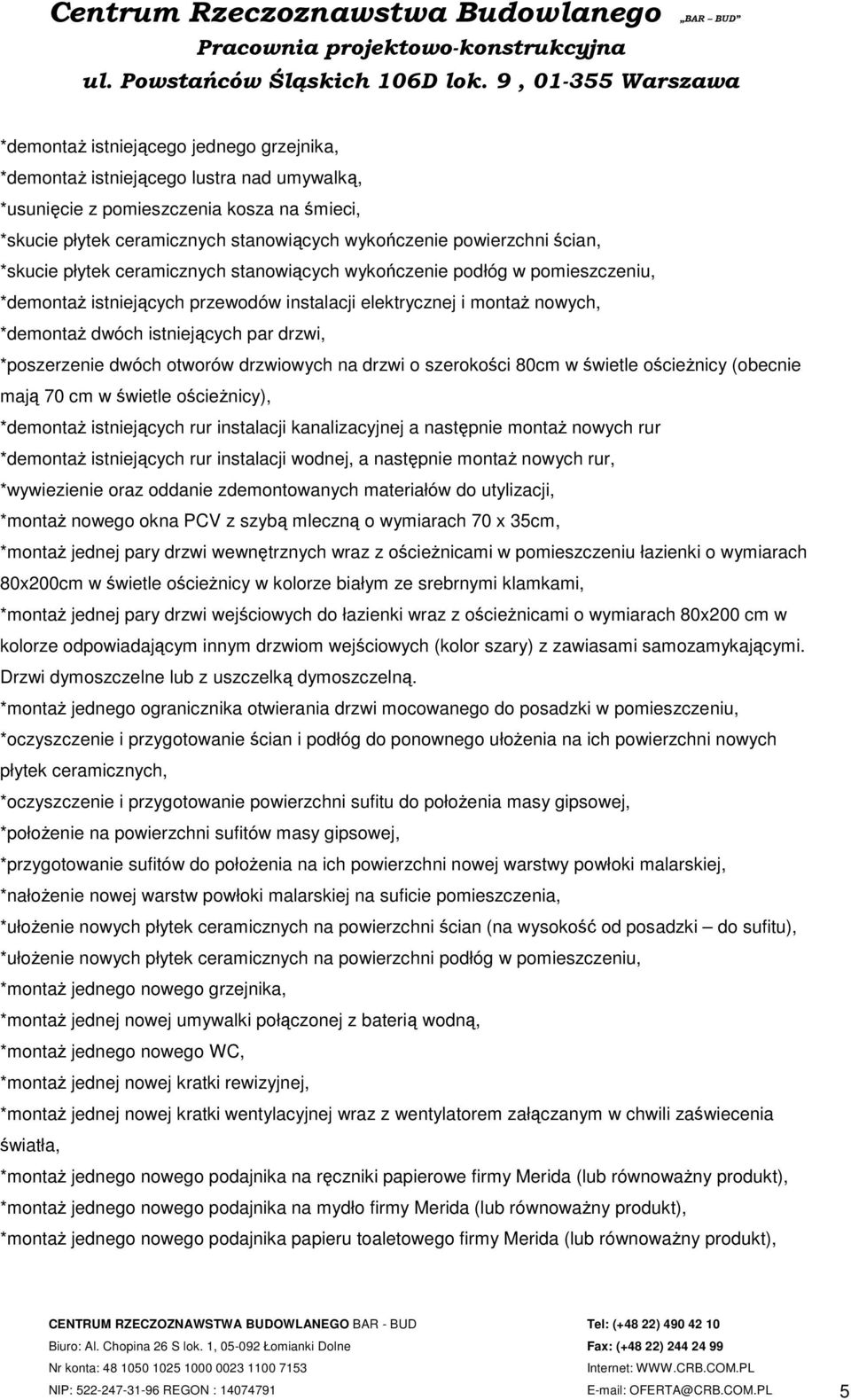

5 *demontaż istniejącego jednego grzejnika, *demontaż istniejącego lustra nad umywalką, *usunięcie z pomieszczenia kosza na śmieci, *skucie płytek ceramicznych stanowiących wykończenie powierzchni ścian, *skucie płytek ceramicznych stanowiących wykończenie podłóg w pomieszczeniu, *demontaż istniejących przewodów instalacji elektrycznej i montaż nowych, *demontaż dwóch istniejących par drzwi, *poszerzenie dwóch otworów drzwiowych na drzwi o szerokości 80cm w świetle ościeżnicy (obecnie mają 70 cm w świetle ościeżnicy), *demontaż istniejących rur instalacji kanalizacyjnej a następnie montaż nowych rur *demontaż istniejących rur instalacji wodnej, a następnie montaż nowych rur, *wywiezienie oraz oddanie zdemontowanych materiałów do utylizacji, *montaż nowego okna PCV z szybą mleczną o wymiarach 70 x 35cm, *montaż jednej pary drzwi wewnętrznych wraz z ościeżnicami w pomieszczeniu łazienki o wymiarach 80x200cm w świetle ościeżnicy w kolorze białym ze srebrnymi klamkami, *montaż jednej pary drzwi wejściowych do łazienki wraz z ościeżnicami o wymiarach 80x200 cm w kolorze odpowiadającym innym drzwiom wejściowych (kolor szary) z zawiasami samozamykającymi. Drzwi dymoszczelne lub z uszczelką dymoszczelną. *montaż jednego ogranicznika otwierania drzwi mocowanego do posadzki w pomieszczeniu, *oczyszczenie i przygotowanie ścian i podłóg do ponownego ułożenia na ich powierzchni nowych płytek ceramicznych, *oczyszczenie i przygotowanie powierzchni sufitu do położenia masy gipsowej, *położenie na powierzchni sufitów masy gipsowej, *przygotowanie sufitów do położenia na ich powierzchni nowej warstwy powłoki malarskiej, *nałożenie nowej warstw powłoki malarskiej na suficie pomieszczenia, *ułożenie nowych płytek ceramicznych na powierzchni ścian (na wysokość od posadzki do sufitu), *ułożenie nowych płytek ceramicznych na powierzchni podłóg w pomieszczeniu, *montaż jednego nowego grzejnika, *montaż jednej nowej umywalki połączonej z baterią wodną, *montaż jednego nowego WC, *montaż jednej nowej kratki rewizyjnej, *montaż jednej nowej kratki wentylacyjnej wraz z wentylatorem załączanym w chwili zaświecenia światła, *montaż jednego nowego podajnika na ręczniki papierowe firmy Merida (lub równoważny produkt), *montaż jednego nowego podajnika na mydło firmy Merida (lub równoważny produkt), *montaż jednego nowego podajnika papieru toaletowego firmy Merida (lub równoważny produkt), OFERTA@CRB.COM.PL 5

6 *montaż jednego nowego lustra w ścianie o wymiarach 105 x 120cm, *montaż dwóch nowych punktów oświetleniowych, *ustawienie w pomieszczeniu nowego kosza na śmieci, *ustawienie w pomieszczeniu nowej szczotki do mycia WC, *montaż nowego włącznika światła, *montaż nowej czujki przeciwpożarowej temperaturowej, *montaż na drzwiach metalowych oznaczeń toalet, b) skrzydło wschodnie budynku: *demontaż dwóch umywalek wraz z bateriami wodnymi, *demontaż blatu przy umywalkach o wymiarach 173x60cm, *demontaż lustra nad umywalkami, *demontaż trzech WC (dwa WC w kabinach + jeden WC w obecnym pomieszczeniu ambulatorium), *demontaż dwóch podajników mydła, *demontaż jednego zniszczonego eksploatacyjnie podajnika na ręczniki papierowe, *demontaż jednego istniejącego podajnika na ręczniki papierowe firmy HYGENIUS, a następnie po wykonaniu prac remontowych ponowy montaż tego pojemnika, *demontaż trzech podajników papieru toaletowego (dwa w kabinach łazienki, jeden w obecnym pomieszczeniu ambulatorium), *demontaż pięciu punktów oświetleniowych większych (cztery punkty w pomieszczeniu łazienki, jeden punkt w obecnym pomieszczeniu ambulatorium), *demontaż czterech punktów oświetleniowych (mniejszych mocowanych w płytach gipsowo kartonowych), *demontaż istniejącej czujki przeciwpożarowej temperaturowej, *demontaż dwóch kratek wentylacyjnych zlokalizowanych w suficie (jedna kratka w pomieszczeniu łazienki, druga kratka w obecnym pomieszczeniu ambulatorium), *demontaż jednej kratki wentylacyjnej zlokalizowanej na ścianie budynku, *demontaż dwóch grzejników o wymiarach 45x90cm (jeden w pomieszczeniu łazienki, drugi w obecnym pomieszczeniu ambulatorium), *demontaż dwóch włączników światła, *demontaż dwóch gniazd elektrycznych (jeden w pomieszczeniu łazienki, drugi w obecnym pomieszczeniu ambulatorium), *usunięcie z pomieszczenia trzech koszy na śmieci (dwa w pomieszczeniu łazienki, jeden w obecnym pomieszczeniu ambulatorium), *demontaż dwóch wewnętrznych par drzwi (drzwi do kabin) razem z ościeżnicami o wymiarach 80x200cm w świetle ościeżnicy, OFERTA@CRB.COM.PL 6

7 *demontaż jednej pary drzwi wewnętrznych wraz z ościeżnica o wymiarach 70x200cm w świetle ościeżnicy, *demontaż jednej pary drzwi wejściowych, *demontaż jednej kratki rewizyjnej, *demontaż istniejących płytek ceramicznych stanowiących wykończenie ścian, *demontaż istniejących płytek ceramicznych stanowiących wykończenie podłóg, *demontaż istniejących przewodów instalacji elektrycznej, a następnie montaż nowych przewodów instalacji elektrycznej, *demontaż istniejących rur instalacji kanalizacyjnej a następnie montaż nowych rur, *demontaż istniejących rur instalacji wodnej, a następnie montaż nowych rur, *demontaż jednej ścianki działowej (wraz z drzwiami), która obecnie oddziela pomieszczenie ambulatorium od łazienki, *demontaż szafy wnękowej, *poszerzenie trzech otworów drzwiowych do wymiarów w świetle otworu 100x200cm (drzwi w świetle ościeżnicy 90x200cm), *oczyszczenie i przygotowanie ścian do ponownego ułożenia na ich powierzchni nowych płytek ceramicznych, *oczyszczenie i przygotowanie podłóg do ponownego ułożenia na ich powierzchni nowych płytek ceramicznych, *oczyszczenie i przygotowanie sufitów i ścian (na wysokości powyżej 2,40m od poziomu posadzki) do położenia na ich powierzchni masy gipsowej, *położenie masy gipsowej na powierzchni sufitów i ścian na wysokości powyżej 2,40m od poziomu posadzki, *przygotowanie i położenie nowej warstwy powłoki malarskiej na powierzchni sufitów i ścian na wysokości powyżej 2,40m, *montaż dwóch par drzwi wewnętrznych o wymiarach w świetle ościeżnicy 90x200cm w kolorze białym ze srebrnymi klamkami, *montaż jednej pary drzwi wejściowych do łazienki o wymiarach w świetle ościeżnicy 90x200cm w kolorze odpowiadającym reszcie drzwi na korytarzu z zawiasami samozamykającymi. Drzwi dymoszczelne lub z uszczelką dymoszczelną. *montaż pięciu ograniczników otwierania drzwi w łazienkach mocowanych do posadzki pomieszczenia, *montaż dwóch par drzwi wewnętrznych do kabin łazienek o wymiarach 80x200cm w kolorze białym ze srebrnymi klamkami, *wywiezienie oraz oddanie zdemontowanych materiałów do utylizacji, *ułożenie nowych płytek ceramicznych na powierzchni ścian (od posadzki do sufitu), OFERTA@CRB.COM.PL 7

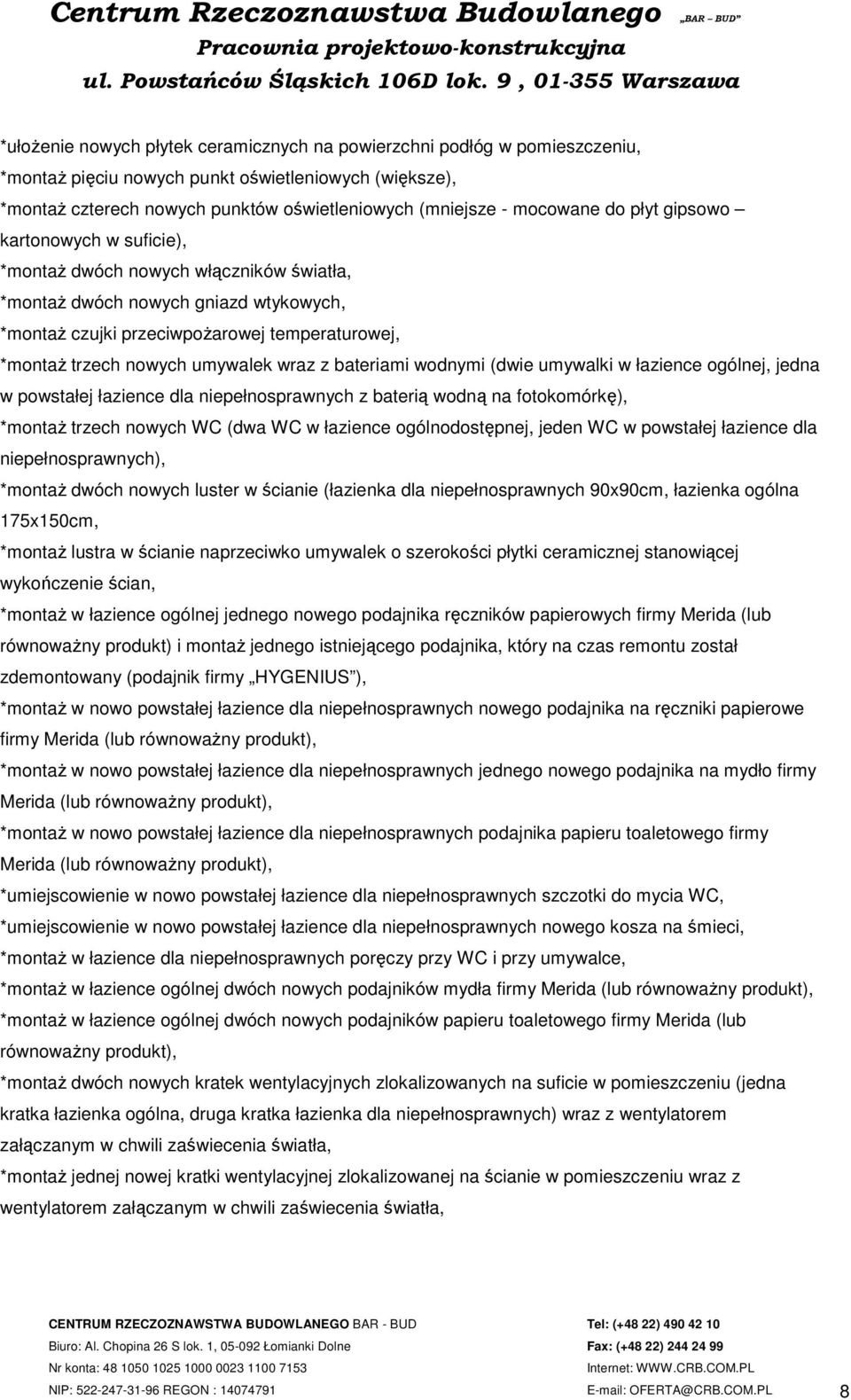

8 *ułożenie nowych płytek ceramicznych na powierzchni podłóg w pomieszczeniu, *montaż pięciu nowych punkt oświetleniowych (większe), *montaż czterech nowych punktów oświetleniowych (mniejsze - mocowane do płyt gipsowo kartonowych w suficie), *montaż dwóch nowych włączników światła, *montaż dwóch nowych gniazd wtykowych, *montaż czujki przeciwpożarowej temperaturowej, *montaż trzech nowych umywalek wraz z bateriami wodnymi (dwie umywalki w łazience ogólnej, jedna w powstałej łazience dla niepełnosprawnych z baterią wodną na fotokomórkę), *montaż trzech nowych WC (dwa WC w łazience ogólnodostępnej, jeden WC w powstałej łazience dla niepełnosprawnych), *montaż dwóch nowych luster w ścianie (łazienka dla niepełnosprawnych 90x90cm, łazienka ogólna 175x150cm, *montaż lustra w ścianie naprzeciwko umywalek o szerokości płytki ceramicznej stanowiącej wykończenie ścian, *montaż w łazience ogólnej jednego nowego podajnika ręczników papierowych firmy Merida (lub równoważny produkt) i montaż jednego istniejącego podajnika, który na czas remontu został zdemontowany (podajnik firmy HYGENIUS ), *montaż w nowo powstałej łazience dla niepełnosprawnych nowego podajnika na ręczniki papierowe firmy Merida (lub równoważny produkt), *montaż w nowo powstałej łazience dla niepełnosprawnych jednego nowego podajnika na mydło firmy Merida (lub równoważny produkt), *montaż w nowo powstałej łazience dla niepełnosprawnych podajnika papieru toaletowego firmy Merida (lub równoważny produkt), *umiejscowienie w nowo powstałej łazience dla niepełnosprawnych szczotki do mycia WC, *umiejscowienie w nowo powstałej łazience dla niepełnosprawnych nowego kosza na śmieci, *montaż w łazience dla niepełnosprawnych poręczy przy WC i przy umywalce, *montaż w łazience ogólnej dwóch nowych podajników mydła firmy Merida (lub równoważny produkt), *montaż w łazience ogólnej dwóch nowych podajników papieru toaletowego firmy Merida (lub równoważny produkt), *montaż dwóch nowych kratek wentylacyjnych zlokalizowanych na suficie w pomieszczeniu (jedna kratka łazienka ogólna, druga kratka łazienka dla niepełnosprawnych) wraz z wentylatorem załączanym w chwili zaświecenia światła, *montaż jednej nowej kratki wentylacyjnej zlokalizowanej na ścianie w pomieszczeniu wraz z wentylatorem załączanym w chwili zaświecenia światła, OFERTA@CRB.COM.PL 8

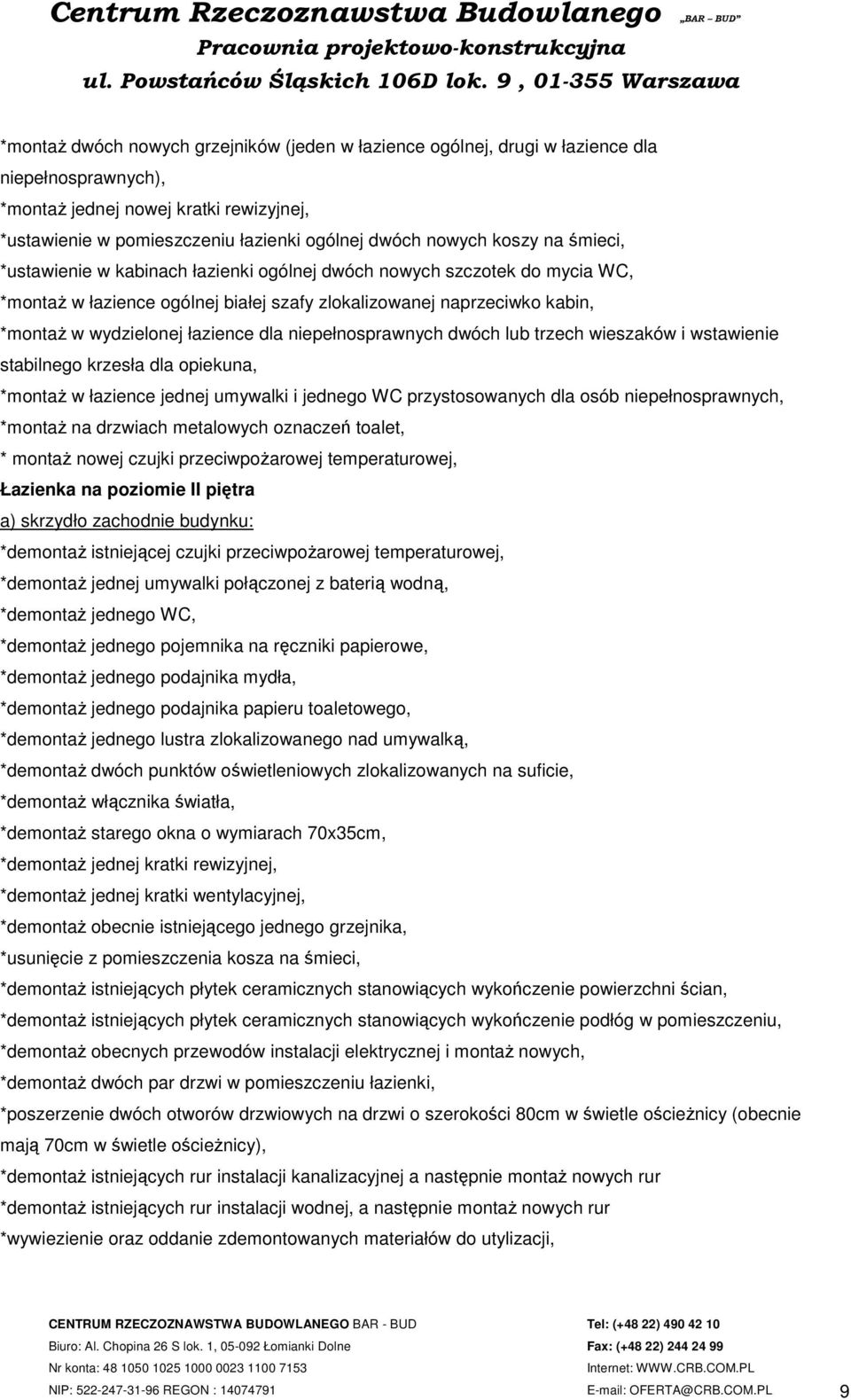

9 *montaż dwóch nowych grzejników (jeden w łazience ogólnej, drugi w łazience dla niepełnosprawnych), *montaż jednej nowej kratki rewizyjnej, *ustawienie w pomieszczeniu łazienki ogólnej dwóch nowych koszy na śmieci, *ustawienie w kabinach łazienki ogólnej dwóch nowych szczotek do mycia WC, *montaż w łazience ogólnej białej szafy zlokalizowanej naprzeciwko kabin, *montaż w wydzielonej łazience dla niepełnosprawnych dwóch lub trzech wieszaków i wstawienie stabilnego krzesła dla opiekuna, *montaż w łazience jednej umywalki i jednego WC przystosowanych dla osób niepełnosprawnych, *montaż na drzwiach metalowych oznaczeń toalet, * montaż nowej czujki przeciwpożarowej temperaturowej, Łazienka na poziomie II piętra a) skrzydło zachodnie budynku: *demontaż istniejącej czujki przeciwpożarowej temperaturowej, *demontaż jednej umywalki połączonej z baterią wodną, *demontaż jednego WC, *demontaż jednego pojemnika na ręczniki papierowe, *demontaż jednego podajnika mydła, *demontaż jednego podajnika papieru toaletowego, *demontaż jednego lustra zlokalizowanego nad umywalką, *demontaż dwóch punktów oświetleniowych zlokalizowanych na suficie, *demontaż włącznika światła, *demontaż starego okna o wymiarach 70x35cm, *demontaż jednej kratki rewizyjnej, *demontaż jednej kratki wentylacyjnej, *demontaż obecnie istniejącego jednego grzejnika, *usunięcie z pomieszczenia kosza na śmieci, *demontaż istniejących płytek ceramicznych stanowiących wykończenie powierzchni ścian, *demontaż istniejących płytek ceramicznych stanowiących wykończenie podłóg w pomieszczeniu, *demontaż obecnych przewodów instalacji elektrycznej i montaż nowych, *demontaż dwóch par drzwi w pomieszczeniu łazienki, *poszerzenie dwóch otworów drzwiowych na drzwi o szerokości 80cm w świetle ościeżnicy (obecnie mają 70cm w świetle ościeżnicy), *demontaż istniejących rur instalacji kanalizacyjnej a następnie montaż nowych rur *demontaż istniejących rur instalacji wodnej, a następnie montaż nowych rur *wywiezienie oraz oddanie zdemontowanych materiałów do utylizacji, OFERTA@CRB.COM.PL 9

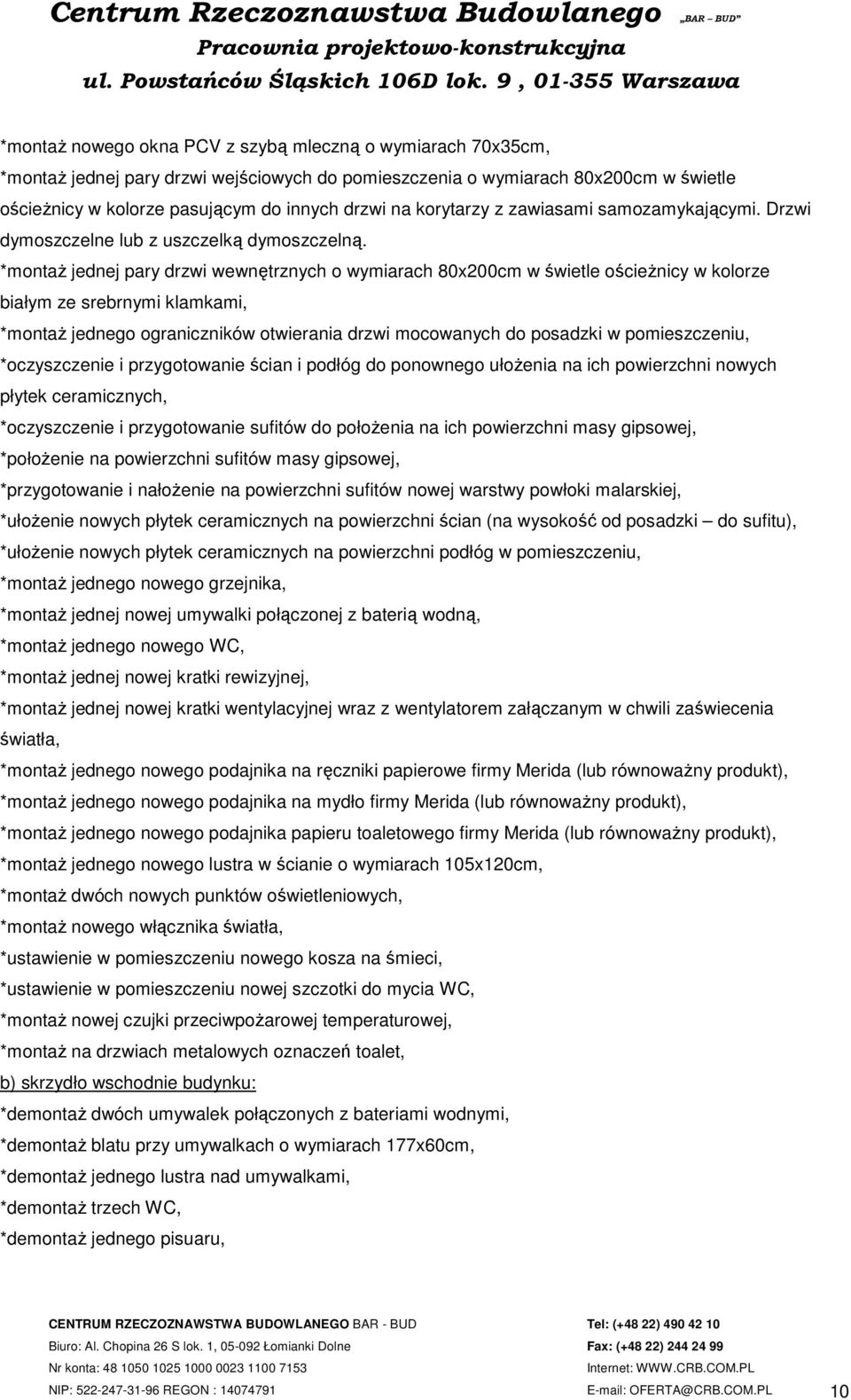

10 *montaż nowego okna PCV z szybą mleczną o wymiarach 70x35cm, *montaż jednej pary drzwi wejściowych do pomieszczenia o wymiarach 80x200cm w świetle ościeżnicy w kolorze pasującym do innych drzwi na korytarzy z zawiasami samozamykającymi. Drzwi dymoszczelne lub z uszczelką dymoszczelną. *montaż jednej pary drzwi wewnętrznych o wymiarach 80x200cm w świetle ościeżnicy w kolorze białym ze srebrnymi klamkami, *montaż jednego ograniczników otwierania drzwi mocowanych do posadzki w pomieszczeniu, *oczyszczenie i przygotowanie ścian i podłóg do ponownego ułożenia na ich powierzchni nowych płytek ceramicznych, *oczyszczenie i przygotowanie sufitów do położenia na ich powierzchni masy gipsowej, *położenie na powierzchni sufitów masy gipsowej, *przygotowanie i nałożenie na powierzchni sufitów nowej warstwy powłoki malarskiej, *ułożenie nowych płytek ceramicznych na powierzchni ścian (na wysokość od posadzki do sufitu), *ułożenie nowych płytek ceramicznych na powierzchni podłóg w pomieszczeniu, *montaż jednego nowego grzejnika, *montaż jednej nowej umywalki połączonej z baterią wodną, *montaż jednego nowego WC, *montaż jednej nowej kratki rewizyjnej, *montaż jednej nowej kratki wentylacyjnej wraz z wentylatorem załączanym w chwili zaświecenia światła, *montaż jednego nowego podajnika na ręczniki papierowe firmy Merida (lub równoważny produkt), *montaż jednego nowego podajnika na mydło firmy Merida (lub równoważny produkt), *montaż jednego nowego podajnika papieru toaletowego firmy Merida (lub równoważny produkt), *montaż jednego nowego lustra w ścianie o wymiarach 105x120cm, *montaż dwóch nowych punktów oświetleniowych, *montaż nowego włącznika światła, *ustawienie w pomieszczeniu nowego kosza na śmieci, *ustawienie w pomieszczeniu nowej szczotki do mycia WC, *montaż nowej czujki przeciwpożarowej temperaturowej, *montaż na drzwiach metalowych oznaczeń toalet, b) skrzydło wschodnie budynku: *demontaż dwóch umywalek połączonych z bateriami wodnymi, *demontaż blatu przy umywalkach o wymiarach 177x60cm, *demontaż jednego lustra nad umywalkami, *demontaż trzech WC, *demontaż jednego pisuaru, OFERTA@CRB.COM.PL 10

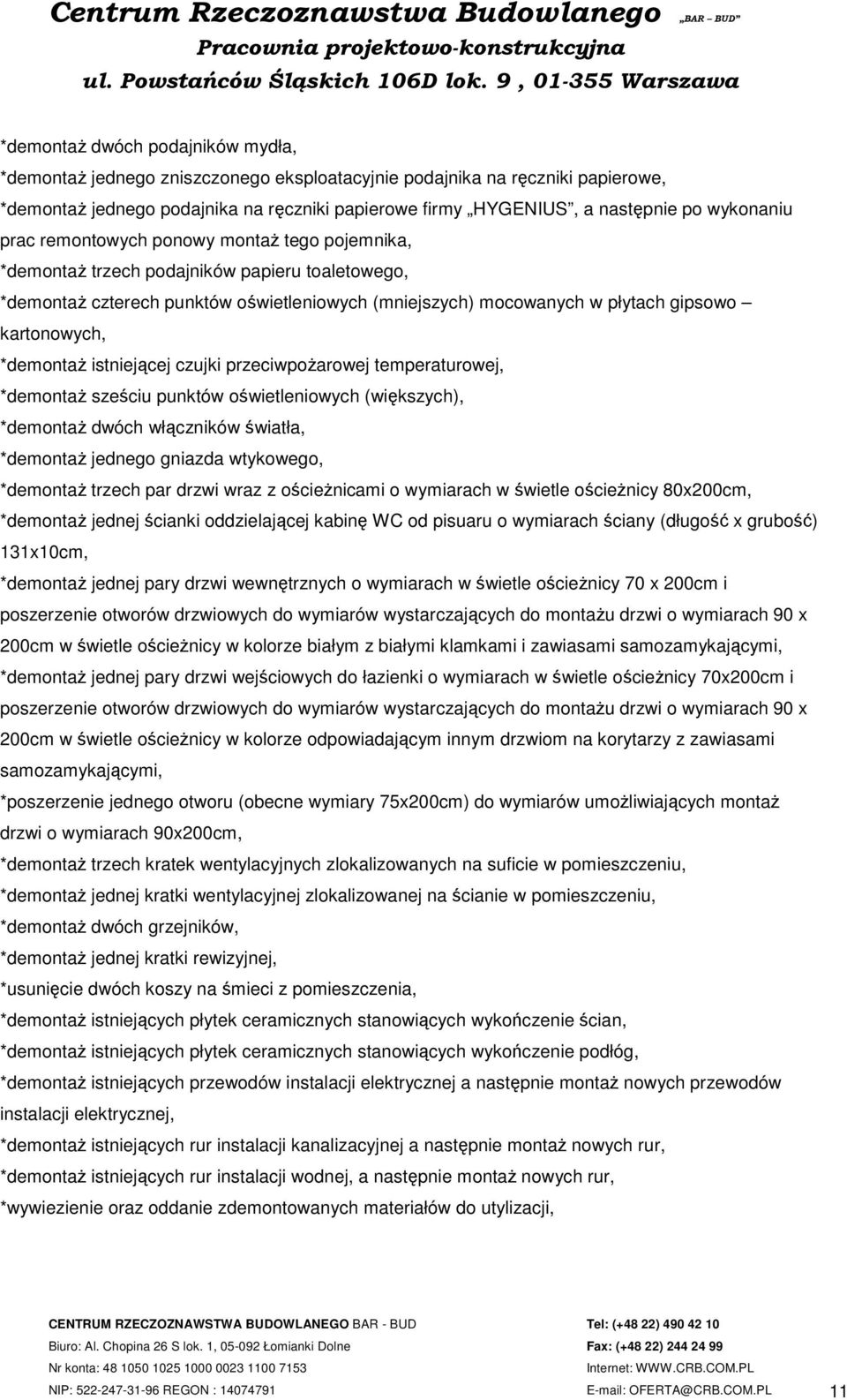

11 *demontaż dwóch podajników mydła, *demontaż jednego zniszczonego eksploatacyjnie podajnika na ręczniki papierowe, *demontaż jednego podajnika na ręczniki papierowe firmy HYGENIUS, a następnie po wykonaniu prac remontowych ponowy montaż tego pojemnika, *demontaż trzech podajników papieru toaletowego, *demontaż czterech punktów oświetleniowych (mniejszych) mocowanych w płytach gipsowo kartonowych, *demontaż istniejącej czujki przeciwpożarowej temperaturowej, *demontaż sześciu punktów oświetleniowych (większych), *demontaż dwóch włączników światła, *demontaż jednego gniazda wtykowego, *demontaż trzech par drzwi wraz z ościeżnicami o wymiarach w świetle ościeżnicy 80x200cm, *demontaż jednej ścianki oddzielającej kabinę WC od pisuaru o wymiarach ściany (długość x grubość) 131x10cm, *demontaż jednej pary drzwi wewnętrznych o wymiarach w świetle ościeżnicy 70 x 200cm i poszerzenie otworów drzwiowych do wymiarów wystarczających do montażu drzwi o wymiarach 90 x 200cm w świetle ościeżnicy w kolorze białym z białymi klamkami i zawiasami samozamykającymi, *demontaż jednej pary drzwi wejściowych do łazienki o wymiarach w świetle ościeżnicy 70x200cm i poszerzenie otworów drzwiowych do wymiarów wystarczających do montażu drzwi o wymiarach 90 x 200cm w świetle ościeżnicy w kolorze odpowiadającym innym drzwiom na korytarzy z zawiasami samozamykającymi, *poszerzenie jednego otworu (obecne wymiary 75x200cm) do wymiarów umożliwiających montaż drzwi o wymiarach 90x200cm, *demontaż trzech kratek wentylacyjnych zlokalizowanych na suficie w pomieszczeniu, *demontaż jednej kratki wentylacyjnej zlokalizowanej na ścianie w pomieszczeniu, *demontaż dwóch grzejników, *demontaż jednej kratki rewizyjnej, *usunięcie dwóch koszy na śmieci z pomieszczenia, *demontaż istniejących płytek ceramicznych stanowiących wykończenie ścian, *demontaż istniejących płytek ceramicznych stanowiących wykończenie podłóg, *demontaż istniejących przewodów instalacji elektrycznej a następnie montaż nowych przewodów instalacji elektrycznej, *demontaż istniejących rur instalacji kanalizacyjnej a następnie montaż nowych rur, *demontaż istniejących rur instalacji wodnej, a następnie montaż nowych rur, *wywiezienie oraz oddanie zdemontowanych materiałów do utylizacji, OFERTA@CRB.COM.PL 11

12 *oczyszczenie i przygotowanie ścian do ponownego ułożenia na ich powierzchni nowych płytek ceramicznych, *oczyszczenie i przygotowanie podłóg do ponownego ułożenia na ich powierzchni nowych płytek ceramicznych, *oczyszczenie i przygotowanie sufitów do położenia na ich powierzchni masy gipsowej, *położenie masy gipsowej na powierzchni sufitów, *nałożenie nowej warstwy powłoki malarskiej na sufitach i ścianach na wysokości powyżej ułożonych płytek ceramicznych, *demontaż szafy wnękowej w pomieszczeniu, *montaż pięciu nowych par drzwi w pomieszczeniu wraz z ościeżnicami (drzwi wewnętrzne białe ze srebrnymi klamkami, drzwi wejściowe w kolorze odpowiadającym innym drzwiom na korytarzu z zawiasami samozamykającymi. Drzwi wejściowe dymoszczelne lub z uszczelką dymoszczelną), *montaż ograniczników otwierania drzwi mocowanych do posadzki pomieszczenia, *ułożenie nowych płytek ceramicznych na powierzchni ścian (na wysokość 2,40m od poziomu posadzki), *ułożenie nowych płytek ceramicznych na powierzchni podłóg w pomieszczeniu, *montaż sześciu nowych punkt oświetleniowych (większe), *montaż czterech nowych punktów oświetleniowych (mniejsze - mocowane do płyt gipsowo kartonowych w suficie), *montaż czujki przeciwpożarowej temperaturowej, *montaż dwóch nowych włączników światła, *montaż jednego nowego gniazda wtykowego, *montaż dwóch nowych umywalek wraz z bateriami wodnymi w łazience ogólnodostępnej, *montaż w wydzielonej łazience dla niepełnosprawnych umywalek z bateriami wodnymi na fotokomórkę, *montaż jednego nowego WC w nowo powstałej łazience dla niepełnosprawnych, *montaż w łazience jednej umywalki i jednego WC przystosowanych dla osób niepełnosprawnych, *montaż w nowo powstałej łazience dla niepełnosprawnych poręczy przy WC i umywalce, *montaż w nowo powstałej łazience dla niepełnosprawnych dwóch lub trzech wieszaków i wstawienie stabilnego krzesła dla opiekuna, *montaż w nowopowstałej łazience dla niepełnosprawnych lustra w ścianie o wymiarach 90x90cm, *montaż jednego pisuaru i jednego WC w łazience ogólnodostępnej, *montaż nowego lustra w ścianie o wymiarach 175x150cm w łazience ogólnodostępnej, *montaż nowego lustra w ścianie o szerokości jednej płytki ceramicznej stanowiącej wykończenie ścian naprzeciwko umywalek, OFERTA@CRB.COM.PL 12

13 *montaż dwóch nowych podajników mydła firmy Merida (lub równoważny produkt) w łazience ogólnodostępnej, *montaż jednego nowego podajnika mydła firmy Merida (lub równoważny produkt) w łazience dla niepełnosprawnych, *montaż jednego nowego podajnika ręczników papierowych firmy Merida (lub równoważny produkt) i montaż jednego istniejącego podajnika, który na czas remontu został zdemontowany (podajnik firmy HYGENIUS ) w łazience dla niepełnosprawnych, *montaż jednego nowego podajnika na ręczniki papierowe firmy Merida (lub równoważny produkt) w nowopowstałej łazience dla niepełnosprawnych, *montaż dwóch nowych podajników papieru toaletowego firmy Merida (lub równoważny produkt) w łazience ogólnodostępnej *montaż jednego nowego podajnika papieru toaletowego firmy Merida (lub równoważny produkt) w nowo powstałej łazience dla niepełnosprawnych, *montaż jednej nowej kratki rewizyjnej, *montaż trzech nowych kratek wentylacyjnych zlokalizowanych na suficie w pomieszczeniu wraz z wentylatorem załączanym w chwili zaświecenia światła, *montaż jednej nowej kratki wentylacyjnej zlokalizowanej na ścianie w pomieszczeniu wraz z wentylatorem załączanym w chwili zaświecenia światła, *montaż dwóch nowych grzejników, *montaż nowej czujki przeciwpożarowej temperaturowej, *ustawienie w pomieszczeniu trzech nowych koszy na śmieci (dwa w łazience ogólnodostępnej, jeden w nowo powstałej łazience dla niepełnosprawnych), *ustawienie w pomieszczeniu trzech nowych szczotek do mycia WC (dwa w łazience ogólnodostępnej, jeden w nowopowstałej łazience dla niepełnosprawnych), *montaż na drzwiach metalowych oznaczeń toalet, Łazienka na poziomie III piętra a) skrzydło zachodnie budynku: *demontaż istniejącej czujki przeciwpożarowej temperaturowej, *demontaż jednej umywalki połączonej z baterią wodną, *demontaż jednego WC, *demontaż jednego lustra zlokalizowanego nad umywalką, *demontaż jednego zniszczonego eksploatacyjnie pojemnika na ręczniki papierowe i demontaż jednego podajnika na ręczniki papierowe firmy HYGENIUS, który po zakończeniu prac remontowych nadaje się do ponownego montażu, *demontaż jednego podajnika mydła, *demontaż jednego podajnika papieru toaletowego, OFERTA@CRB.COM.PL 13

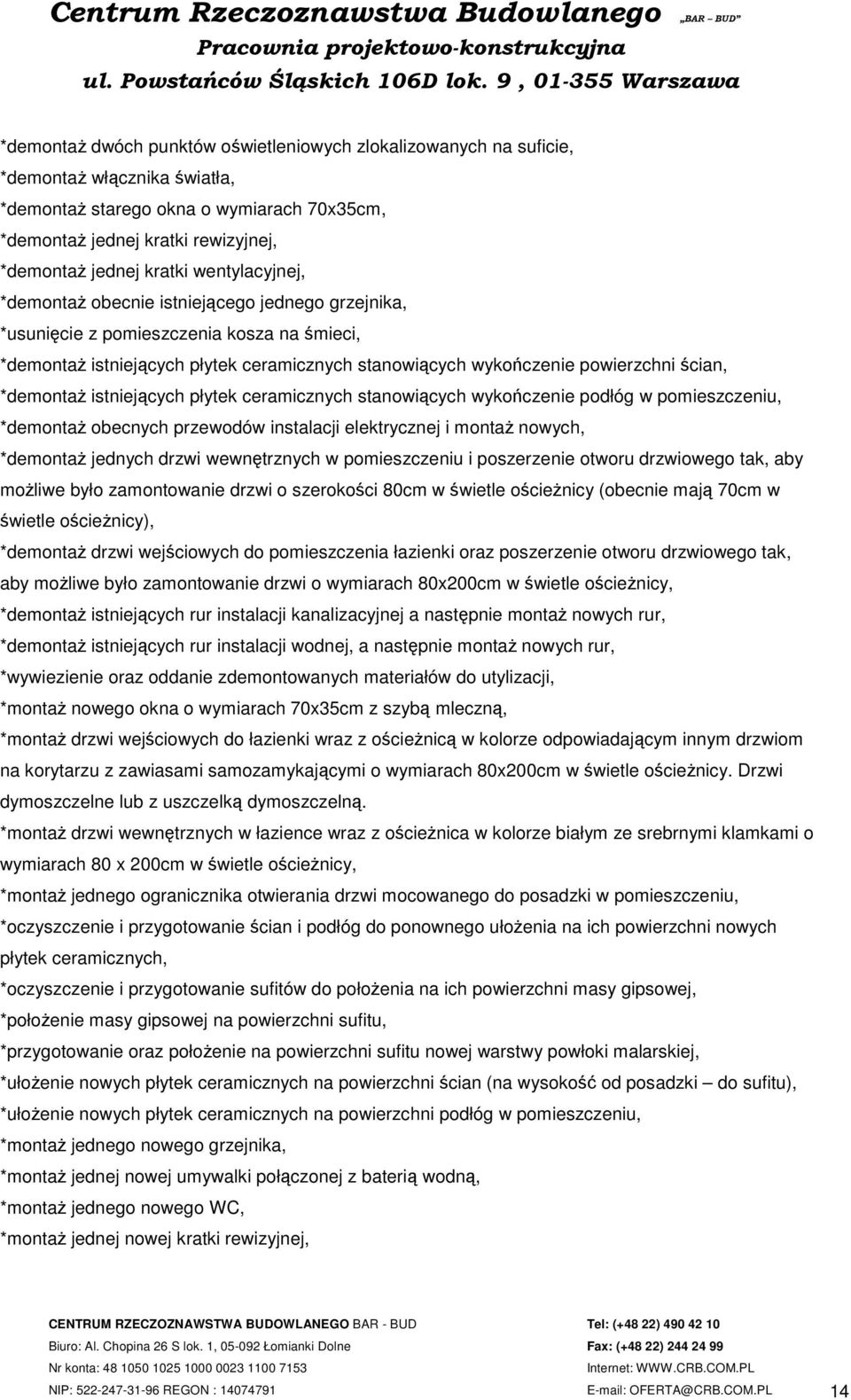

14 *demontaż dwóch punktów oświetleniowych zlokalizowanych na suficie, *demontaż włącznika światła, *demontaż starego okna o wymiarach 70x35cm, *demontaż jednej kratki rewizyjnej, *demontaż jednej kratki wentylacyjnej, *demontaż obecnie istniejącego jednego grzejnika, *usunięcie z pomieszczenia kosza na śmieci, *demontaż istniejących płytek ceramicznych stanowiących wykończenie powierzchni ścian, *demontaż istniejących płytek ceramicznych stanowiących wykończenie podłóg w pomieszczeniu, *demontaż obecnych przewodów instalacji elektrycznej i montaż nowych, *demontaż jednych drzwi wewnętrznych w pomieszczeniu i poszerzenie otworu drzwiowego tak, aby możliwe było zamontowanie drzwi o szerokości 80cm w świetle ościeżnicy (obecnie mają 70cm w świetle ościeżnicy), *demontaż drzwi wejściowych do pomieszczenia łazienki oraz poszerzenie otworu drzwiowego tak, aby możliwe było zamontowanie drzwi o wymiarach 80x200cm w świetle ościeżnicy, *demontaż istniejących rur instalacji kanalizacyjnej a następnie montaż nowych rur, *demontaż istniejących rur instalacji wodnej, a następnie montaż nowych rur, *wywiezienie oraz oddanie zdemontowanych materiałów do utylizacji, *montaż nowego okna o wymiarach 70x35cm z szybą mleczną, *montaż drzwi wejściowych do łazienki wraz z ościeżnicą w kolorze odpowiadającym innym drzwiom na korytarzu z zawiasami samozamykającymi o wymiarach 80x200cm w świetle ościeżnicy. Drzwi dymoszczelne lub z uszczelką dymoszczelną. *montaż drzwi wewnętrznych w łazience wraz z ościeżnica w kolorze białym ze srebrnymi klamkami o wymiarach 80 x 200cm w świetle ościeżnicy, *montaż jednego ogranicznika otwierania drzwi mocowanego do posadzki w pomieszczeniu, *oczyszczenie i przygotowanie ścian i podłóg do ponownego ułożenia na ich powierzchni nowych płytek ceramicznych, *oczyszczenie i przygotowanie sufitów do położenia na ich powierzchni masy gipsowej, *położenie masy gipsowej na powierzchni sufitu, *przygotowanie oraz położenie na powierzchni sufitu nowej warstwy powłoki malarskiej, *ułożenie nowych płytek ceramicznych na powierzchni ścian (na wysokość od posadzki do sufitu), *ułożenie nowych płytek ceramicznych na powierzchni podłóg w pomieszczeniu, *montaż jednego nowego grzejnika, *montaż jednej nowej umywalki połączonej z baterią wodną, *montaż jednego nowego WC, *montaż jednej nowej kratki rewizyjnej, OFERTA@CRB.COM.PL 14

15 *montaż jednej nowej kratki wentylacyjnej wraz z wentylatorem załączanym w chwili zaświecenia światła, *montaż jednego nowego podajnika na ręczniki papierowe firmy Merida (lub równoważny produkt) i montaż jednego istniejącego podajnika, który na czas remontu został zdemontowany (podajnik firmy HYGENIUS ), *montaż jednego nowego podajnika mydła firmy Merida (lub równoważny produkt), *montaż jednego nowego podajnika papieru toaletowego firmy Merida (lub równoważny produkt), *montaż w ścianie jednego nowego lustra o wymiarach 105 x 120cm, *montaż dwóch nowych punktów oświetleniowych zlokalizowanych na suficie, *montaż nowego włącznika światła, *ustawienie w pomieszczeniu nowego kosza na śmieci, *ustawienie w pomieszczeniu szczotki do mycia WC, *montaż nowej czujki przeciwpożarowej temperaturowej, *montaż na drzwiach metalowych oznaczeń toalet, b) skrzydło wschodnie budynku: *demontaż istniejącej czujki przeciwpożarowej temperaturowej, *demontaż dwóch umywalek wraz z bateriami wodnymi, *demontaż blatu przy umywalkach, *demontaż jednego lustra nad umywalkami, *demontaż dwóch podajników mydła, *demontaż jednego zniszczonego eksploatacyjnie podajnika na ręczniki papierowe, *demontaż jednego podajnika na ręczniki papierowe firmy HYGENIUS, a następnie po wykonaniu prac remontowych ponowy montaż tego pojemnika, *demontaż trzech WC, *demontaż trzech podajników papieru toaletowego, *demontaż dwóch kratek wentylacyjnych zlokalizowanych na suficie w pomieszczeniu, *demontaż jednej kratki wentylacyjnej zlokalizowanej na ścianie w pomieszczeniu, *demontaż jednej kratki rewizyjnej, *demontaż dwóch grzejników, *demontaż czterech punktów oświetleniowych (małych) mocowanych w płytach gipsowo kartonowych, *demontaż pięciu punktów oświetleniowych (dużych), *demontaż dwóch włączników światła, *demontaż jednego gniazda wtykowego, *usunięcie dwóch koszy na śmieci z pomieszczenia, *demontaż istniejących płytek ceramicznych stanowiących wykończenie ścian, OFERTA@CRB.COM.PL 15

16 *demontaż istniejących płytek ceramicznych stanowiących wykończenie podłóg, *demontaż istniejących przewodów instalacji elektrycznej a następnie montaż nowych przewodów instalacji elektrycznej, *demontaż istniejących rur instalacji kanalizacyjnej a następnie montaż nowych rur, *usunięcie jednej szafy wnękowej, *przesunięcie jednych drzwi w bok tak, aby podczas otwierania nie kolidowały z drugimi drzwiami, *demontaż pięciu par drzwi wraz z ościeżnicami oraz poszerzenie dwóch otworów drzwiowych tak, aby możliwe było zamontowanie drzwi o wymiarach w świetle ościeżnicy 80x200cm, *wywiezienie oraz oddanie zdemontowanych materiałów do utylizacji, *oczyszczenie i przygotowanie ścian do ponownego ułożenia na ich powierzchni nowych płytek ceramicznych, *oczyszczenie i przygotowanie podłóg do ponownego ułożenia na ich powierzchni nowych płytek ceramicznych, *oczyszczenie i przygotowanie sufitów do położenia na ich powierzchni masy gipsowej, *położenie na powierzchni sufitów masy gipsowej, *przygotowanie sufitów oraz położenie na ich powierzchni nowej warstwy powłoki malarskiej, *montaż pięciu nowych par drzwi w środku pomieszczenia wraz z ościeżnicami o wymiarach 80x200cm w świetle ościeżnicy w kolorze białym ze srebrnymi białymi klamkami, *montaż jednej pary drzwi wejściowych do łazienki wraz z ościeniami o wymiarach 80x200cm w świetle ościeżnicy w kolorze odpowiadającym innym drzwiom na korytarzu z zawiasami samozamykającymi. Drzwi dymoszczelne lub z uszczelką dymoszczelną, *montaż ograniczników otwierania drzwi mocowanych do posadzki w pomieszczeniu, *ułożenie nowych płytek ceramicznych na powierzchni ścian (od posadzki do sufitu), *ułożenie nowych płytek ceramicznych na powierzchni podłóg w pomieszczeniu, *montaż czterech nowych punktów oświetleniowych (mniejszych) mocowanych w płytach gipsowo kartonowych, *montaż nowej czujki przeciwpożarowej temperaturowej, *montaż pięciu nowych punktów oświetleniowych (dużych), *montaż dwóch nowych włączników światła, *montaż jednego nowego gniazda wtykowego, *poprowadzenie przewodów instalacji wodnej do podłączenia trzeciej umywalki i baterii, *poprowadzenie przewodów instalacji kanalizacyjnej do podłączenia trzeciej umywalki, *montaż trzech nowych umywalek wraz z bateriami wodnymi, *montaż w ścianie dwóch nowych luster (lustro w łazience dla pomieszczenia bufetu o wymiarach 120x120cm, lustro w łazience ogólnej o wymiarach 180x150 cm), OFERTA@CRB.COM.PL 16

17 *montaż lustra w ścianie o szerokości płytki ceramicznej stanowiącej wykończenie ścian zlokalizowany naprzeciwko umywalki), *montaż jednego nowego podajnika na ręczniki papierowe firmy Merida (lub równoważny produkt) i montaż jednego istniejącego podajnika, który na czas remontu został zdemontowany (podajnik firmy HYGENIUS ), *montaż trzech nowych podajników mydła firmy Merida (lub równoważny produkt), *montaż trzech nowych WC, *montaż trzech nowych podajników papieru toaletowego firmy Merida (lub równoważny produkt), *montaż dwóch nowych kratek wentylacyjnych zlokalizowanych na suficie w pomieszczeniu wraz z wentylatorem załączanym w chwili zaświecenia światła, *montaż jednej nowej kratki wentylacyjnej zlokalizowanej na ścianie w pomieszczeniu wraz z wentylatorem załączanym w chwili zaświecenia światła, *montaż dwóch nowych grzejników, *montaż jednej nowej kratki rewizyjnej, *montaż w pomieszczeniu nowej szafy usytuowanej naprzeciwko dwóch kabin, *ustawienie w pomieszczeniu trzech nowych koszy na śmieci, *ustawienie w pomieszczeniu trzech szczotek do mycia WC, *montaż na drzwiach metalowych oznaczeń toalet, Łazienek na poziomie IV piętra a) skrzydło wschodnie budynku: *demontaż istniejącej czujki przeciwpożarowej temperaturowej, *demontaż czterech umywalek oraz baterii wodnych, *demontaż blatu przy dwóch umywalkach o wymiarach 223x60cm, *demontaż czterech podajników mydła, *demontaż jednego lustra nad umywalką o wymiarach 160x80cm, *demontaż dwóch luster nad umywalkami o wymiarach 60x80cm, *demontaż dwóch WC, *demontaż dwóch podajników papieru toaletowego, *demontaż dwóch podajników na ręczniki papierowe firmy HYGENIUS, a następnie po wykonaniu prac remontowych ponowy montaż tego pojemnika, *demontaż jednego zużytego eksploatacyjnie podajnika na ręczniki papierowe, *demontaż trzech istniejących grzejników, *demontaż siedmiu punktów oświetleniowych (małych) mocowanych w płytach gipsowo kartonowych na suficie, *demontaż dwóch punktów oświetleniowych (małych) mocowanych na ścianach w pomieszczeniu, *demontaż pięciu punktów oświetleniowych (dużych), OFERTA@CRB.COM.PL 17

18 *demontaż trzech włączników światła, *demontaż trzech gniazd wtykowych, *demontaż trzech kratek wentylacyjnych, *usunięcie z pomieszczenia dwóch koszy na śmieci, *demontaż trzech par drzwi wraz z ościeżnicami, *demontaż poręczy w łazience dla niepełnosprawnych, *demontaż istniejących płytek ceramicznych stanowiących wykończenie ścian, *demontaż istniejących płytek ceramicznych stanowiących wykończenie podłóg, *demontaż istniejących przewodów instalacji elektrycznej a następnie montaż nowych przewodów instalacji elektrycznej, *demontaż istniejących rur instalacji kanalizacyjnej a następnie montaż nowych rur, *demontaż istniejących rur instalacji wodnej, a następnie montaż nowych rur, *demontaż obecnego wyłazu dachowego zlokalizowanego w suficie pomieszczenia, *wywiezienie oraz oddanie zdemontowanych materiałów do utylizacji, *montaż nowego tradycyjnego wyłazu dachowego w suficie pomieszczenia o wymiarach 80x80cm, *oczyszczenie i przygotowanie ścian do ponownego ułożenia na ich powierzchni nowych płytek ceramicznych, *oczyszczenie i przygotowanie podłóg do ponownego ułożenia na ich powierzchni nowych płytek ceramicznych, *oczyszczenie i przygotowanie sufitów oraz ścian (na wysokości powyżej 2,40m od poziomu posadzki) do położenia na ich powierzchni masy gipsowej, *położenie masy gipsowej na powierzchni sufitów i ścian (ściany na wysokości powyżej 2,40m od poziomu posadzki), *przygotowanie i położenie na powierzchni sufitów i ścian nowej warstwy powłoki malarskiej, *montaż jednej pary drzwi wewnętrznych do łazienki dla niepełnosprawnych wraz z ościeżnicami o wymiarach 90x200cm w świetle ościeżnicy w kolorze białym ze srebrnymi klamkami, *montaż jednej pary drzwi wewnętrznych w łazience wraz z ościeżnicami o wymiarach 80x200cm w świetle ościeżnicy w kolorze białym ze srebrnymi klamkami *montaż jednej pary drzwi wejściowych do łazienki wraz z ościeżnicami w wymiarach 90x200cm w świetle ościeżnicy w kolorze odpowiadającym innym drzwiom na korytarzu z zawiasami samozamykającymi. Drzwi dymoszczelne lub z uszczelką dymoszczelną, *montaż ograniczników otwierania drzwi mocowanych do posadzki pomieszczenia, *ułożenie nowych płytek ceramicznych na powierzchni ścian (od posadzki do wysokości 2,40m od poziomu posadzki), *ułożenie nowych płytek ceramicznych na powierzchni podłóg w pomieszczeniu, OFERTA@CRB.COM.PL 18

19 *montaż siedmiu punktów oświetleniowych (małych) mocowanych w płytach gipsowo kartonowych na suficie, *montaż dwóch punktów oświetleniowych (małych) mocowanych na ścianach w pomieszczeniu, *montaż pięciu punktów oświetleniowych (dużych), *montaż trzech nowych włączników światła, *montaż trzech nowych gniazd wtykowych, *montaż trzech kratek wentylacyjnych wraz z wentylatorem załączanym w chwili zaświecenia światła, *montaż czterech nowych umywalek oraz baterii wodnych (w pomieszczeniu dla niepełnosprawnych bateria wodna na fotokomórkę), *montaż w ścianie jednego nowego lustra o wymiarach 160x150 cm, *montaż w ścianie dwóch nowych luster o wymiarach 60x80 cm, *montaż w ścianie lustra o szerokości płytki stanowiącej wykończenie ścian zlokalizowanego naprzeciwko umywalek, *montaż dwóch nowych WC, *montaż w łazience jednej umywalki i jednego WC przystosowanych dla osób niepełnosprawnych, *montaż dwóch nowych podajników na ręczniki papierowe firmy Merida (lub równoważny produkt) i montaż dwóch istniejących podajników, który na czas remontu został zdemontowany (podajnik firmy HYGENIUS ), *montaż czterech nowych podajników mydła firmy Merida (lub równoważny produkt), *montaż dwóch nowych podajników papieru toaletowego firmy Merida (lub równoważny produkt), *montaż trzech nowych grzejników, *montaż w łazience dla niepełnosprawnych dwóch lub trzech wieszaków i wstawienie stabilnego krzesła dla opiekuna, *ustawienie w pomieszczeniu dwóch nowych koszy na śmieci, *ustawienie w pomieszczeniu dwóch nowych szczotek do myci WC, *montaż nowej czujki przeciwpożarowej temperaturowej, *montaż na drzwiach metalowych oznaczeń toalet, Opis istniejących łazienek Pomieszczenia łazienek w chwili obecnej są w ciągłej eksploatacji. Posadzki i ściany wykończone zostały za pomocą płytek ceramicznych. Częściowo wykończenie ścian stanowią tynki malowane farbami przeznaczonymi do stosowania wewnątrz pomieszczeń. Stolarka drzwiowa drewniana. Ścianki w pomieszczeniach wykonane jako murowane, jak również z płyt gipsowo-kartonowych. OFERTA@CRB.COM.PL 19

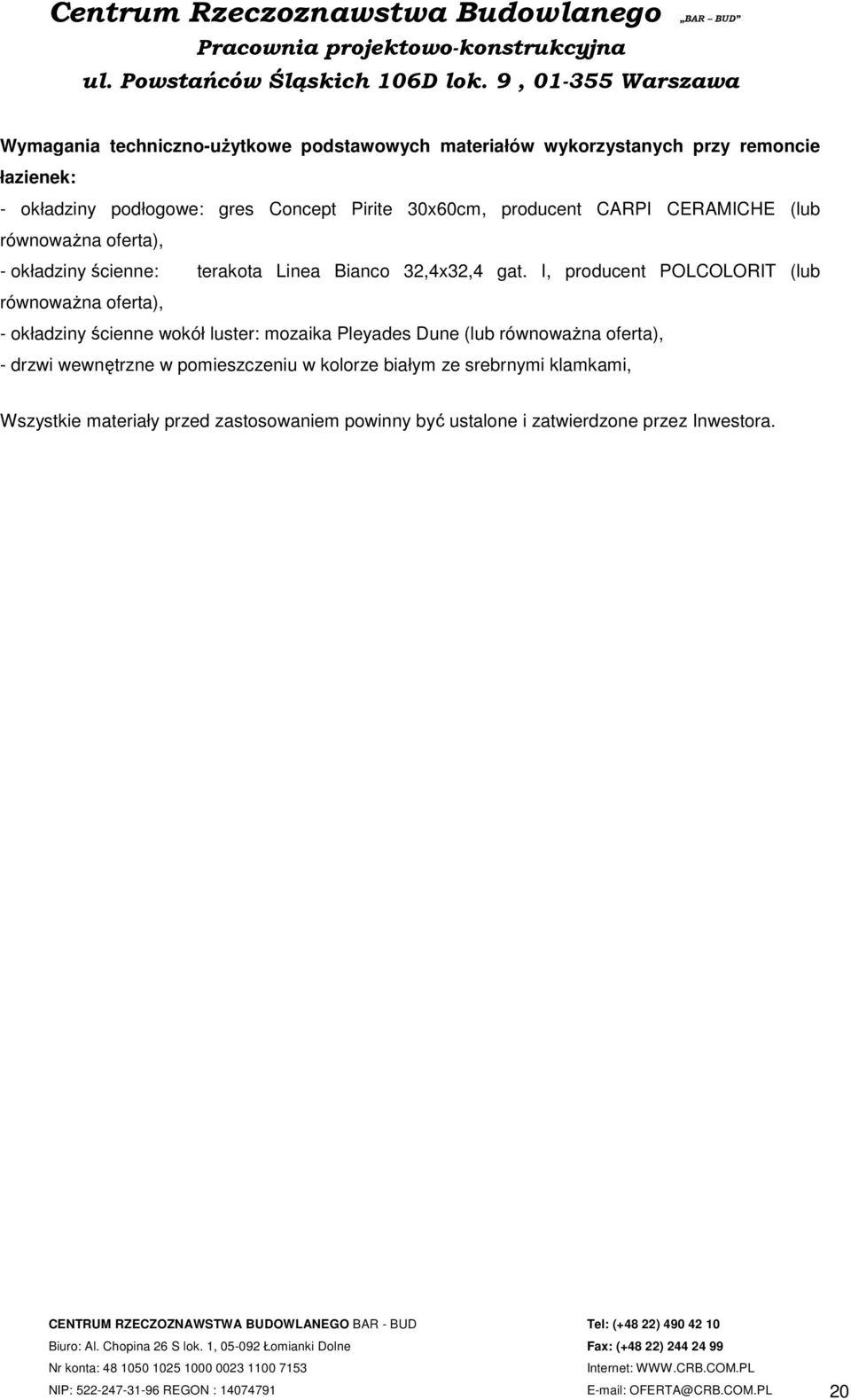

20 Wymagania techniczno-użytkowe podstawowych materiałów wykorzystanych przy remoncie łazienek: - okładziny podłogowe: gres Concept Pirite 30x60cm, producent CARPI CERAMICHE (lub równoważna oferta), - okładziny ścienne: terakota Linea Bianco 32,4x32,4 gat. I, producent POLCOLORIT (lub równoważna oferta), - okładziny ścienne wokół luster: mozaika Pleyades Dune (lub równoważna oferta), - drzwi wewnętrzne w pomieszczeniu w kolorze białym ze srebrnymi klamkami, Wszystkie materiały przed zastosowaniem powinny być ustalone i zatwierdzone przez Inwestora. OFERTA@CRB.COM.PL 20

21 SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH Nazwa zamówienia: Remont łazienek Adres obiektu: Al. Solidarności 77, Warszawa Zamawiający: Biuro Rzecznika Praw Obywatelskich, Al. Solidarności 77, Warszawa Klasyfikacja robót wg CPV: Roboty rozbiórkowe Roboty murarskie i murowe Instalowanie ścianek działowych Tynkowanie Roboty malarskie Roboty remontowe i renowacyjne Roboty budowlane wykończeniowe, pozostałe Wyrównywanie podłóg Roboty instalacyjne elektryczne Roboty w zakresie okablowania oraz instalacji elektrycznych Roboty w zakresie okablowania elektrycznego Roboty w zakresie instalacji elektrycznych Roboty w zakresie okładziny tynkowej Roboty instalacyjne wodno-kanalizacyjne i sanitarne Roboty w zakresie stolarki budowlanej Instalowanie drzwi i okien, i podobnych elementów Instalowanie ram drzwiowych i okiennych Instalowanie drzwi i okien Kładzenie płytek Kładzenie terakoty Opracował: Łukasz Duszczyk Sprawdził: mgr inż. Michał Trybuł Warszawa, 26 kwietnia 2012r. OFERTA@CRB.COM.PL 21

22 1. Wstęp. 1.1.Przedmiot Specyfikacji Technicznej. Przedmiotem specyfikacji technicznej Wymagania Ogólne są wymagania techniczne dotyczące wykonania i odbioru robót, które zostaną wykonane na budowie w ramach remontu pomieszczeń łazienek w budynku Biura Rzecznika Praw Obywatelskich położonego przy Al. Solidarności 77 w Warszawie. Zakres remontu obejmuje dwie łazienki na poziomie piwnic (łazienka 0A i 0B), łazienki na poziomie I, II i III piętra w skrzydle zachodnim budynku, łazienki na poziomie I, II, III i IV piętra w skrzydle wschodnim budynku. 1.2 Zakres stosowania Specyfikacji Technicznej Niniejsza specyfikacja techniczna będzie stosowana, jako część dokumentów przetargowych w zamawianiu i wykonaniu robót określonych w punkcie Zakres robót objętych Specyfikacją Techniczną. Postanowienia wchodzące w skład niniejszej Specyfikacji Technicznej dotyczą robót w budynku Biura Rzecznika Praw Obywatelskich i obejmują: Roboty rozbiórkowe w budynku Łazienka 0A na poziomie piwnic - demontaż jednej umywalki i baterii wodnej, - demontaż jednego WC, - demontaż istniejących rur instalacji kanalizacyjnej, - demontaż istniejących rur instalacji wodnej, - demontaż jednego podajnika na ręczniki papierowe i jednego podajnika mydła, - demontaż jednego lustra przy umywalce, - demontaż jednego prysznica i baterii wodnej, - demontaż jednego punktu oświetleniowego na suficie pomieszczenia, - demontaż jednego gniazda wtykowego, - demontaż włącznika światła, - demontaż jednej kratki wentylacyjnej usytuowanej na suficie w pomieszczeniu, - skucie płytek ceramicznych stanowiących wykończenie ścian w pomieszczeniu, - skucie płytek ceramicznych stanowiących wykończenie posadzek w pomieszczeniu, - demontaż istniejących przewodów instalacji elektrycznej - demontaż istniejących skrzydeł drzwi wraz z ościeżnicami, Łazienka 0B na poziomie piwnic - demontaż jednej umywalki i baterii wodnej, - demontaż jednego WC, OFERTA@CRB.COM.PL 22

23 - demontaż istniejących rur instalacji kanalizacyjnej, - demontaż istniejących rur instalacji wodnej, - demontaż jednego podajnika na ręczniki papierowe i jednego podajnika mydła, - demontaż jednego lustra przy umywalce, - demontaż jednego punktu oświetleniowego na suficie w pomieszczeniu, - demontaż jednego gniazda wtykowego, - demontaż jednego włącznika światła - demontaż jednej kratki wentylacyjnej usytuowanej na suficie w pomieszczeniu, - demontaż podajnika papieru toaletowego, - demontaż dwóch kratek rewizyjnych umiejscowionych z zabudowie z płyt gipsowo kartonowych, - skucie płytek ceramicznych stanowiących wykończenie powierzchni ścian, - skucie płytek ceramicznych stanowiących wykończenie podłóg w pomieszczeniu, - demontaż istniejących przewodów instalacji elektrycznej, - demontaż istniejących skrzydeł drzwi wejściowych wraz z ościeżnicami, Łazienka na poziomie I piętra skrzydło zachodnie - demontaż istniejącej czujki przeciwpożarowej temperaturowej, - demontaż jednej umywalki połączonej z baterią wodną, - demontaż jednego WC, - demontaż jednego podajnika na ręczniki papierowe, - demontaż jednego podajnika mydła, - demontaż jednego podajnika papieru toaletowego, - demontaż dwóch punktów oświetleniowych zlokalizowanych na suficie, - demontaż włącznika światła, - demontaż istniejącego okna o wymiarach 70 x 35cm, - demontaż jednej kratki rewizyjnej, - demontaż jednej kratki wentylacyjnej zlokalizowanej na ścianie w pomieszczeniu, - demontaż istniejącego jednego grzejnika, - demontaż istniejącego lustra nad umywalką, - skucie płytek ceramicznych stanowiących wykończenie powierzchni ścian, - skucie płytek ceramicznych stanowiących wykończenie podłóg w pomieszczeniu, - demontaż istniejących przewodów instalacji elektrycznej a następnie montaż nowych, - demontaż dwóch istniejących par drzwi, - demontaż istniejących rur instalacji kanalizacyjnej, - demontaż istniejących rur instalacji wodnej, OFERTA@CRB.COM.PL 23

24 Łazienka na poziomie I piętra skrzydło wschodnie - demontaż dwóch umywalek wraz z bateriami wodnymi, - demontaż blatu przy umywalkach o wymiarach 173 x 60cm, - demontaż lustra nad umywalkami, - demontaż trzech WC (dwa WC w kabinach + jeden WC w obecnym pomieszczeniu ambulatorium), - demontaż dwóch podajników mydła, - demontaż jednego zniszczonego eksploatacyjnie podajnika na ręczniki papierowe, - demontaż jednego istniejącego podajnika na ręczniki papierowe firmy HYGENIUS, - demontaż trzech podajników papieru toaletowego (dwa w kabinach łazienki, jeden w obecnym pomieszczeniu ambulatorium), - demontaż pięciu punktów oświetleniowych większych (cztery punkty w pomieszczeniu łazienki, jeden punkt w obecnym pomieszczeniu ambulatorium), - demontaż czterech punktów oświetleniowych (mniejszych mocowanych w płytach gipsowo kartonowych), - demontaż istniejącej czujki przeciwpożarowej temperaturowej, - demontaż dwóch kratek wentylacyjnych zlokalizowanych w suficie (jedna kratka w pomieszczeniu łazienki, druga kratka w obecnym pomieszczeniu ambulatorium), - demontaż jednej kratki wentylacyjnej zlokalizowanej na ścianie budynku, - demontaż dwóch grzejników o wymiarach 45 x 90cm (jeden w pomieszczeniu łazienki, drugi w obecnym pomieszczeniu ambulatorium), - demontaż dwóch włączników światła, - demontaż dwóch gniazd elektrycznych (jeden w pomieszczeniu łazienki, drugi w obecnym pomieszczeniu ambulatorium), - demontaż dwóch wewnętrznych par drzwi (drzwi do kabin) razem z ościeżnicami o wymiarach 80 x 200cm w świetle ościeżnicy, - demontaż jednej pary drzwi wewnętrznych wraz z ościeżnica o wymiarach 70 x 200cm w świetle ościeżnicy, - demontaż jednej pary drzwi wejściowych do pomieszczenia łazienki, - demontaż jednej kratki rewizyjnej, - skucie płytek ceramicznych stanowiących wykończenie ścian, - skucie płytek ceramicznych stanowiących wykończenie podłóg, - demontaż istniejących przewodów instalacji elektrycznej, - demontaż istniejących rur instalacji kanalizacyjnej, - demontaż istniejących rur instalacji wodnej, - demontaż jednej ścianki działowej (wraz z drzwiami), która obecnie oddziela pomieszczenie ambulatorium od łazienki, OFERTA@CRB.COM.PL 24

25 - demontaż szafy wnękowej, Łazienka na poziomie II piętra skrzydło zachodnie - demontaż jednej umywalki połączonej z baterią wodną, - demontaż jednego WC, - demontaż jednego pojemnika na ręczniki papierowe, - demontaż jednego podajnika mydła, - demontaż jednego podajnika papieru toaletowego, - demontaż jednego lustra zlokalizowanego nad umywalką, - demontaż dwóch punktów oświetleniowych zlokalizowanych na suficie, - demontaż włącznika światła, - demontaż istniejącego okna o wymiarach 70 x 35cm, - demontaż jednej kratki rewizyjnej, - demontaż jednej kratki wentylacyjnej, - demontaż istniejącego jednego grzejnika, - skucie płytek ceramicznych stanowiących wykończenie powierzchni ścian, - skucie płytek ceramicznych stanowiących wykończenie podłóg w pomieszczeniu, - demontaż istniejącej czujki przeciwpożarowej temperaturowej, - demontaż obecnych przewodów instalacji elektrycznej, - demontaż dwóch par drzwi w pomieszczeniu łazienki, - demontaż istniejących rur instalacji kanalizacyjnej, - demontaż istniejących rur instalacji wodnej, Łazienka na poziomie II piętra skrzydło wschodnie - demontaż dwóch umywalek połączonych z bateriami wodnymi, - demontaż blatu przy umywalkach o wymiarach 177 x 60cm, - demontaż jednego lustra nad umywalkami, - demontaż trzech WC, - demontaż jednego pisuaru, - demontaż dwóch podajników mydła, - demontaż jednego zniszczonego eksploatacyjnie podajnika na ręczniki papierowe, - demontaż jednego podajnika na ręczniki papierowe firmy HYGENIUS, - demontaż trzech podajników papieru toaletowego, - demontaż czterech punktów oświetleniowych (mniejszych) mocowanych w płytach gipsowo kartonowych, - demontaż istniejącej czujki przeciwpożarowej temperaturowej, - demontaż sześciu punktów oświetleniowych (większych), - demontaż dwóch włączników światła, OFERTA@CRB.COM.PL 25
