1 Telemechanika Ex-mBEL_T_C5

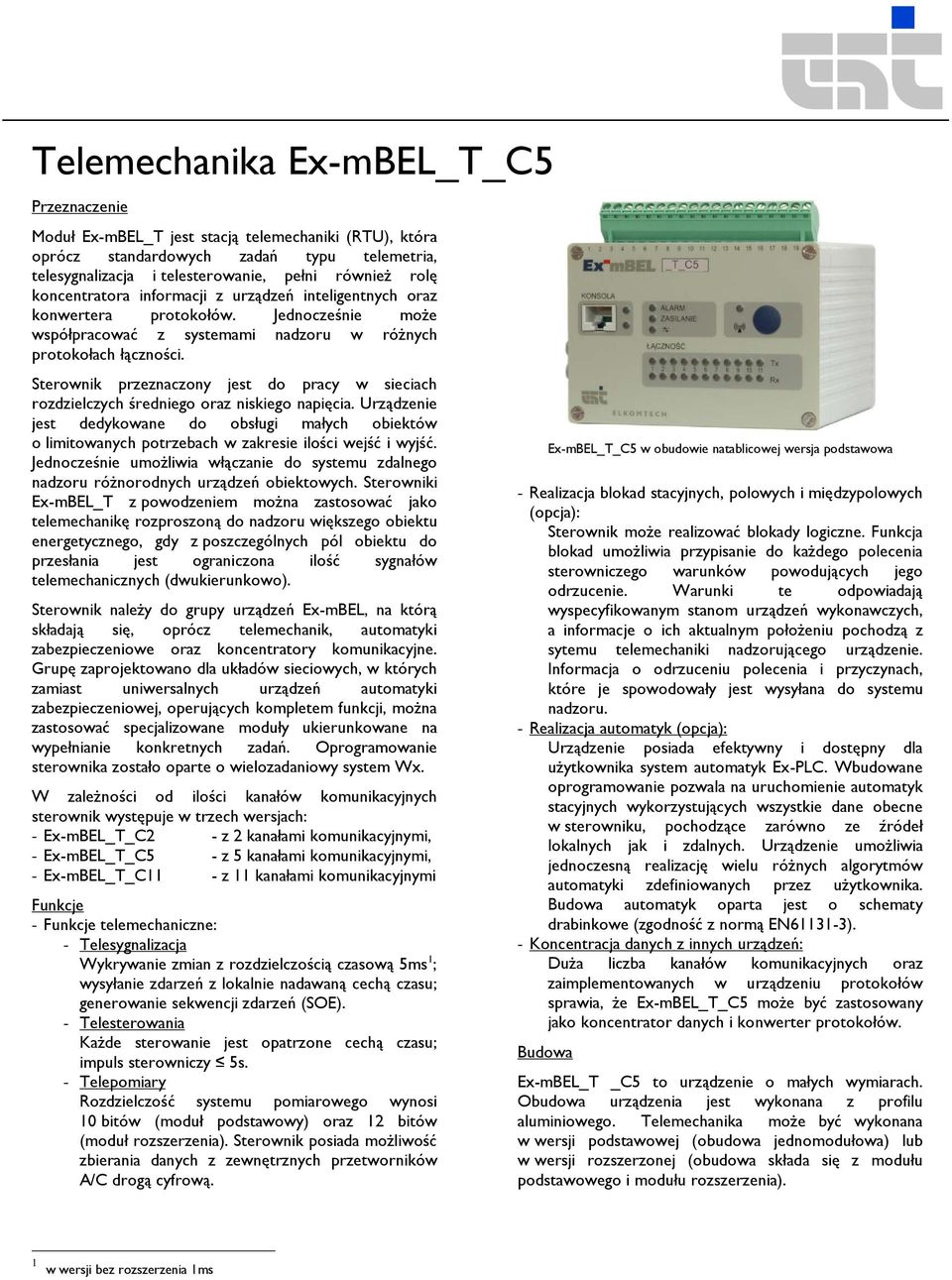

2 Telemechanika Ex-mBEL_T_C5 Przeznaczenie Moduł Ex-mBEL_T jest stacją telemechaniki (RTU), która oprócz standardowych zadań typu telemetria, telesygnalizacja i telesterowanie, pełni również rolę koncentratora informacji z urządzeń inteligentnych oraz konwertera protokołów. Jednocześnie może współpracować z systemami nadzoru w różnych protokołach łączności. Sterownik przeznaczony jest do pracy w sieciach rozdzielczych średniego oraz niskiego napięcia. Urządzenie jest dedykowane do obsługi małych obiektów o limitowanych potrzebach w zakresie ilości wejść i wyjść. Jednocześnie umożliwia włączanie do systemu zdalnego nadzoru różnorodnych urządzeń obiektowych. Sterowniki Ex-mBEL_T z powodzeniem można zastosować jako telemechanikę rozproszoną do nadzoru większego obiektu energetycznego, gdy z poszczególnych pól obiektu do przesłania jest ograniczona ilość sygnałów telemechanicznych (dwukierunkowo). Sterownik należy do grupy urządzeń Ex-mBEL, na którą składają się, oprócz telemechanik, automatyki zabezpieczeniowe oraz koncentratory komunikacyjne. Grupę zaprojektowano dla układów sieciowych, w których zamiast uniwersalnych urządzeń automatyki zabezpieczeniowej, operujących kompletem funkcji, można zastosować specjalizowane moduły ukierunkowane na wypełnianie konkretnych zadań. Oprogramowanie sterownika zostało oparte o wielozadaniowy system Wx. W zależności od ilości kanałów komunikacyjnych sterownik występuje w trzech wersjach: - Ex-mBEL_T_C2 - z 2 kanałami komunikacyjnymi, - Ex-mBEL_T_C5 - z 5 kanałami komunikacyjnymi, - Ex-mBEL_T_C11 - z 11 kanałami komunikacyjnymi Funkcje - Funkcje telemechaniczne: - Telesygnalizacja Wykrywanie zmian z rozdzielczością czasową 5ms 1 ; wysyłanie zdarzeń z lokalnie nadawaną cechą czasu; generowanie sekwencji zdarzeń (SOE). - Telesterowania Każde sterowanie jest opatrzone cechą czasu; impuls sterowniczy 5s. - Telepomiary Rozdzielczość systemu pomiarowego wynosi 10 bitów (moduł podstawowy) oraz 12 bitów (moduł rozszerzenia). Sterownik posiada możliwość zbierania danych z zewnętrznych przetworników A/C drogą cyfrową. Ex-mBEL_T_C5 w obudowie natablicowej wersja podstawowa - Realizacja blokad stacyjnych, polowych i międzypolowych (opcja): Sterownik może realizować blokady logiczne. Funkcja blokad umożliwia przypisanie do każdego polecenia sterowniczego warunków powodujących jego odrzucenie. Warunki te odpowiadają wyspecyfikowanym stanom urządzeń wykonawczych, a informacje o ich aktualnym położeniu pochodzą z sytemu telemechaniki nadzorującego urządzenie. Informacja o odrzuceniu polecenia i przyczynach, które je spowodowały jest wysyłana do systemu nadzoru. - Realizacja automatyk (opcja): Urządzenie posiada efektywny i dostępny dla użytkownika system automatyk Ex-PLC. Wbudowane oprogramowanie pozwala na uruchomienie automatyk stacyjnych wykorzystujących wszystkie dane obecne w sterowniku, pochodzące zarówno ze źródeł lokalnych jak i zdalnych. Urządzenie umożliwia jednoczesną realizację wielu różnych algorytmów automatyki zdefiniowanych przez użytkownika. Budowa automatyk oparta jest o schematy drabinkowe (zgodność z normą EN ). - Koncentracja danych z innych urządzeń: Duża liczba kanałów komunikacyjnych oraz zaimplementowanych w urządzeniu protokołów sprawia, że Ex-mBEL_T_C5 może być zastosowany jako koncentrator danych i konwerter protokołów. Budowa Ex-mBEL_T _C5 to urządzenie o małych wymiarach. Obudowa urządzenia jest wykonana z profilu aluminiowego. Telemechanika może być wykonana w wersji podstawowej (obudowa jednomodułowa) lub w wersji rozszerzonej (obudowa składa się z modułu podstawowego i modułu rozszerzenia). 1 w wersji bez rozszerzenia 1ms

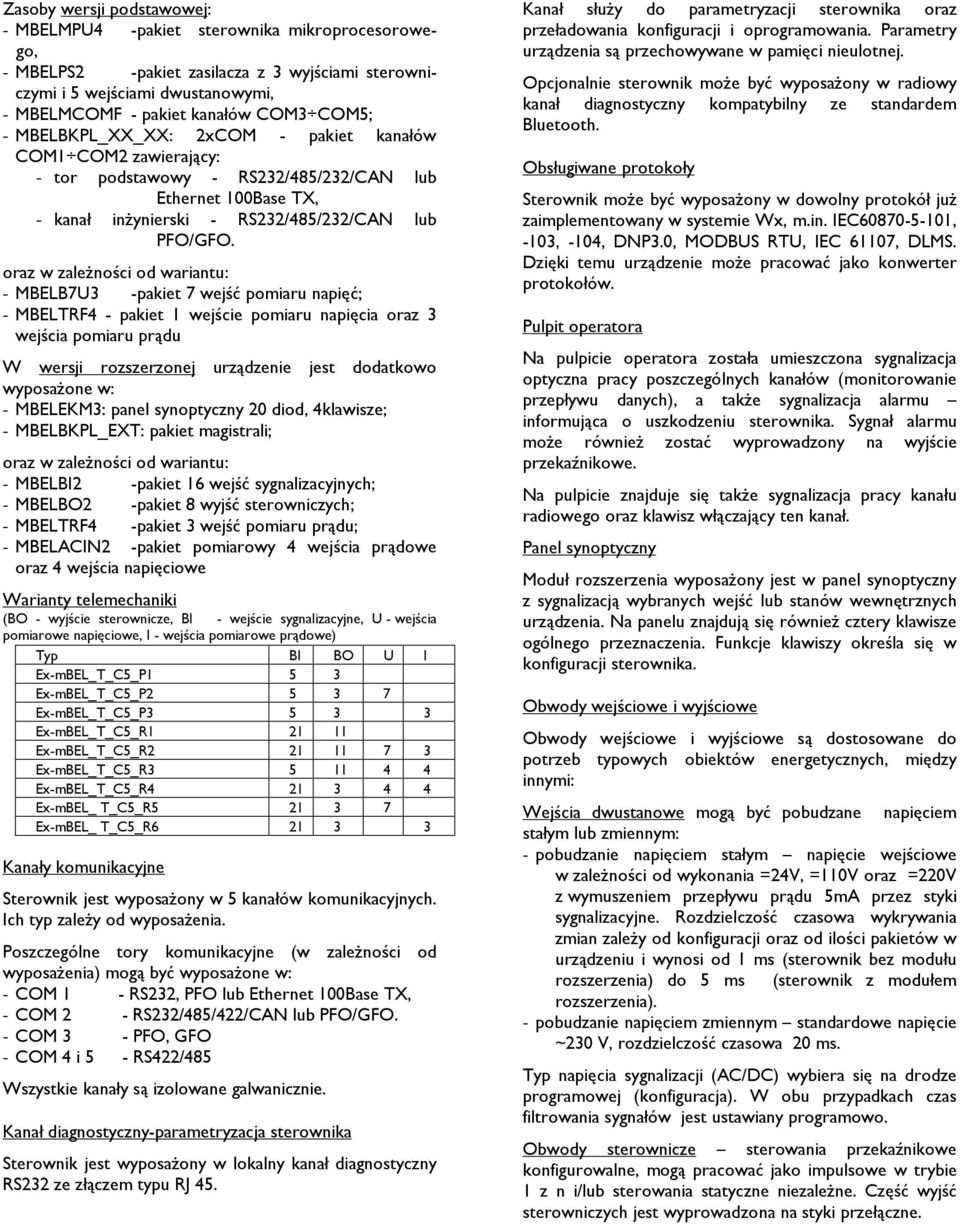

3 Zasoby wersji podstawowej: - MBELMPU4 -pakiet sterownika mikroprocesorowego, - MBELPS2 -pakiet zasilacza z 3 wyjściami sterowniczymi i 5 wejściami dwustanowymi, - MBELMCOMF - pakiet kanałów COM3 COM5; - MBELBKPL_XX_XX: 2xCOM - pakiet kanałów COM1 COM2 zawierający: - tor podstawowy - RS232/485/232/CAN lub Ethernet 100Base TX, - kanał inżynierski - RS232/485/232/CAN lub PFO/GFO. oraz w zależności od wariantu: - MBELB7U3 -pakiet 7 wejść pomiaru napięć; - MBELTRF4 - pakiet 1 wejście pomiaru napięcia oraz 3 wejścia pomiaru prądu W wersji rozszerzonej urządzenie jest dodatkowo wyposażone w: - MBELEKM3: panel synoptyczny 20 diod, 4klawisze; - MBELBKPL_EXT: pakiet magistrali; oraz w zależności od wariantu: - MBELBI2 -pakiet 16 wejść sygnalizacyjnych; - MBELBO2 -pakiet 8 wyjść sterowniczych; - MBELTRF4 -pakiet 3 wejść pomiaru prądu; - MBELACIN2 -pakiet pomiarowy 4 wejścia prądowe oraz 4 wejścia napięciowe Warianty telemechaniki (BO - wyjście sterownicze, BI - wejście sygnalizacyjne, U - wejścia pomiarowe napięciowe, I - wejścia pomiarowe prądowe) Typ BI BO U I Ex-mBEL_T_C5_P1 5 3 Ex-mBEL_T_C5_P Ex-mBEL_T_C5_P Ex-mBEL_T_C5_R Ex-mBEL_T_C5_R Ex-mBEL_T_C5_R Ex-mBEL_T_C5_R Ex-mBEL_ T_C5_R Ex-mBEL_ T_C5_R Kanały komunikacyjne Sterownik jest wyposażony w 5 kanałów komunikacyjnych. Ich typ zależy od wyposażenia. Poszczególne tory komunikacyjne (w zależności od wyposażenia) mogą być wyposażone w: - COM 1 - RS232, PFO lub Ethernet 100Base TX, - COM 2 - RS232/485/422/CAN lub PFO/GFO. - COM 3 - PFO, GFO - COM 4 i 5 - RS422/485 Wszystkie kanały są izolowane galwanicznie. Kanał diagnostyczny-parametryzacja sterownika Sterownik jest wyposażony w lokalny kanał diagnostyczny RS232 ze złączem typu RJ 45. Kanał służy do parametryzacji sterownika oraz przeładowania konfiguracji i oprogramowania. Parametry urządzenia są przechowywane w pamięci nieulotnej. Opcjonalnie sterownik może być wyposażony w radiowy kanał diagnostyczny kompatybilny ze standardem Bluetooth. Obsługiwane protokoły Sterownik może być wyposażony w dowolny protokół już zaimplementowany w systemie Wx, m.in. IEC , -103, -104, DNP3.0, MODBUS RTU, IEC 61107, DLMS. Dzięki temu urządzenie może pracować jako konwerter protokołów. Pulpit operatora Na pulpicie operatora została umieszczona sygnalizacja optyczna pracy poszczególnych kanałów (monitorowanie przepływu danych), a także sygnalizacja alarmu informująca o uszkodzeniu sterownika. Sygnał alarmu może również zostać wyprowadzony na wyjście przekaźnikowe. Na pulpicie znajduje się także sygnalizacja pracy kanału radiowego oraz klawisz włączający ten kanał. Panel synoptyczny Moduł rozszerzenia wyposażony jest w panel synoptyczny z sygnalizacją wybranych wejść lub stanów wewnętrznych urządzenia. Na panelu znajdują się również cztery klawisze ogólnego przeznaczenia. Funkcje klawiszy określa się w konfiguracji sterownika. Obwody wejściowe i wyjściowe Obwody wejściowe i wyjściowe są dostosowane do potrzeb typowych obiektów energetycznych, między innymi: Wejścia dwustanowe mogą być pobudzane napięciem stałym lub zmiennym: - pobudzanie napięciem stałym napięcie wejściowe w zależności od wykonania =24V, =110V oraz =220V z wymuszeniem przepływu prądu 5mA przez styki sygnalizacyjne. Rozdzielczość czasowa wykrywania zmian zależy od konfiguracji oraz od ilości pakietów w urządzeniu i wynosi od 1 ms (sterownik bez modułu rozszerzenia) do 5 ms (sterownik z modułem rozszerzenia). - pobudzanie napięciem zmiennym standardowe napięcie ~230 V, rozdzielczość czasowa 20 ms. Typ napięcia sygnalizacji (AC/DC) wybiera się na drodze programowej (konfiguracja). W obu przypadkach czas filtrowania sygnałów jest ustawiany programowo. Obwody sterownicze sterowania przekaźnikowe konfigurowalne, mogą pracować jako impulsowe w trybie 1 z n i/lub sterowania statyczne niezależne. Część wyjść sterowniczych jest wyprowadzona na styki przełączne.

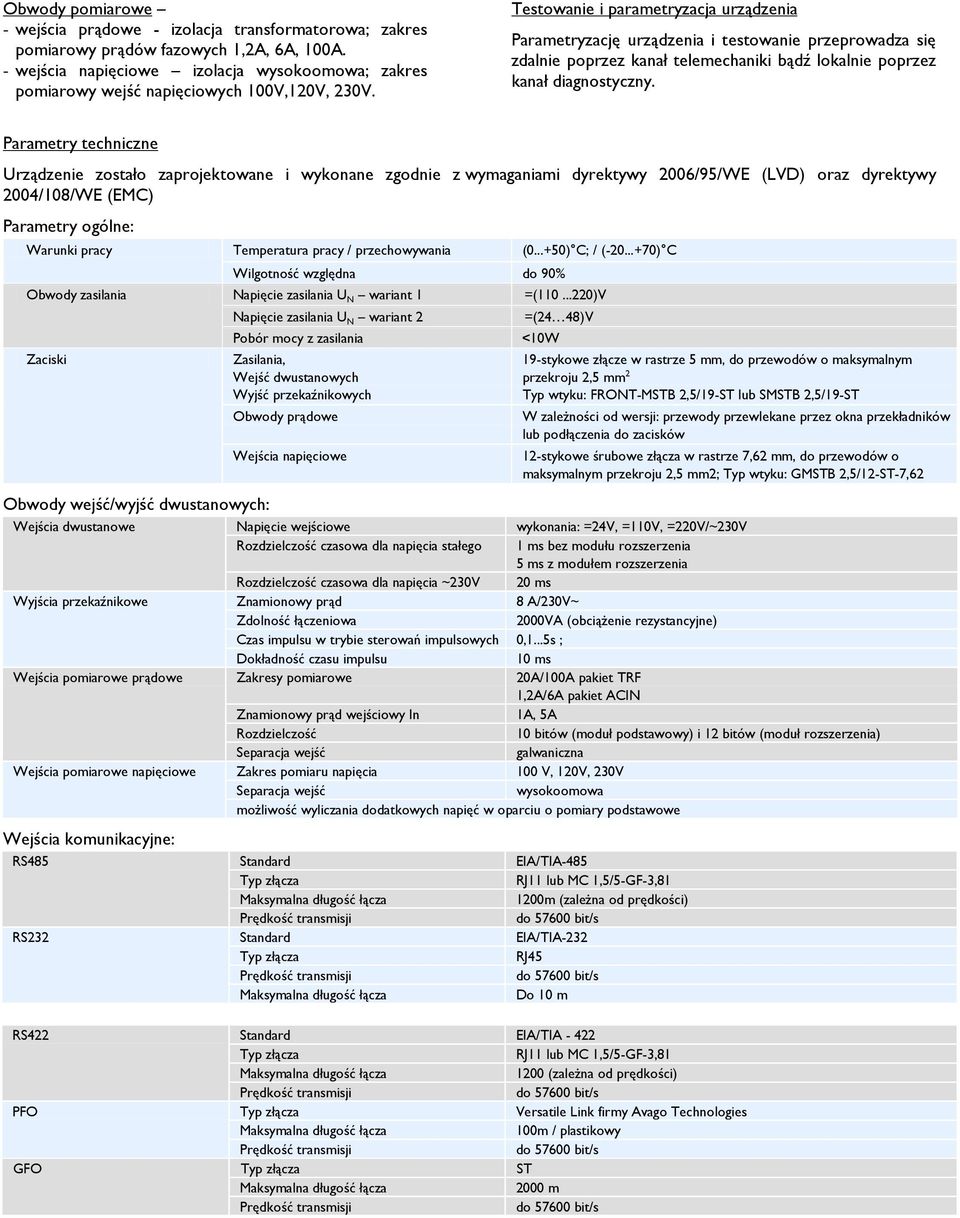

4 Obwody pomiarowe - wejścia prądowe - izolacja transformatorowa; zakres pomiarowy prądów fazowych 1,2A, 6A, 100A. - wejścia napięciowe izolacja wysokoomowa; zakres pomiarowy wejść napięciowych 100V,120V, 230V. Testowanie i parametryzacja urządzenia Parametryzację urządzenia i testowanie przeprowadza się zdalnie poprzez kanał telemechaniki bądź lokalnie poprzez kanał diagnostyczny. Parametry techniczne Urządzenie zostało zaprojektowane i wykonane zgodnie z wymaganiami dyrektywy 2006/95/WE (LVD) oraz dyrektywy 2004/108/WE (EMC) Parametry ogólne: Warunki pracy Temperatura pracy / przechowywania ( ) C; / ( ) C Wilgotność względna do 90% Obwody zasilania Napięcie zasilania U N wariant 1 =( )V Napięcie zasilania U N wariant 2 =(24 48)V Pobór mocy z zasilania <10W Zaciski Zasilania, Wejść dwustanowych Wyjść przekaźnikowych 19-stykowe złącze w rastrze 5 mm, do przewodów o maksymalnym przekroju 2,5 mm 2 Typ wtyku: FRONT-MSTB 2,5/19-ST lub SMSTB 2,5/19-ST Obwody prądowe W zależności od wersji: przewody przewlekane przez okna przekładników lub podłączenia do zacisków Wejścia napięciowe 12-stykowe śrubowe złącza w rastrze 7,62 mm, do przewodów o maksymalnym przekroju 2,5 mm2; Typ wtyku: GMSTB 2,5/12-ST-7,62 Obwody wejść/wyjść dwustanowych: Wejścia dwustanowe Napięcie wejściowe wykonania: =24V, =110V, =220V/~230V Rozdzielczość czasowa dla napięcia stałego 1 ms bez modułu rozszerzenia 5 ms z modułem rozszerzenia Rozdzielczość czasowa dla napięcia ~230V 20 ms Wyjścia przekaźnikowe Znamionowy prąd 8 A/230V~ Zdolność łączeniowa 2000VA (obciążenie rezystancyjne) Czas impulsu w trybie sterowań impulsowych 0,1...5s ; Dokładność czasu impulsu 10 ms Wejścia pomiarowe prądowe Zakresy pomiarowe 20A/100A pakiet TRF 1,2A/6A pakiet ACIN Znamionowy prąd wejściowy In 1A, 5A Rozdzielczość 10 bitów (moduł podstawowy) i 12 bitów (moduł rozszerzenia) Separacja wejść galwaniczna Wejścia pomiarowe napięciowe Zakres pomiaru napięcia 100 V, 120V, 230V Separacja wejść wysokoomowa możliwość wyliczania dodatkowych napięć w oparciu o pomiary podstawowe Wejścia komunikacyjne: RS485 Standard EIA/TIA-485 RJ11 lub MC 1,5/5-GF-3, m (zależna od prędkości) RS232 Standard EIA/TIA-232 RJ45 Do 10 m RS422 Standard EIA/TIA RJ11 lub MC 1,5/5-GF-3, (zależna od prędkości) PFO Versatile Link firmy Avago Technologies 100m / plastikowy GFO ST 2000 m

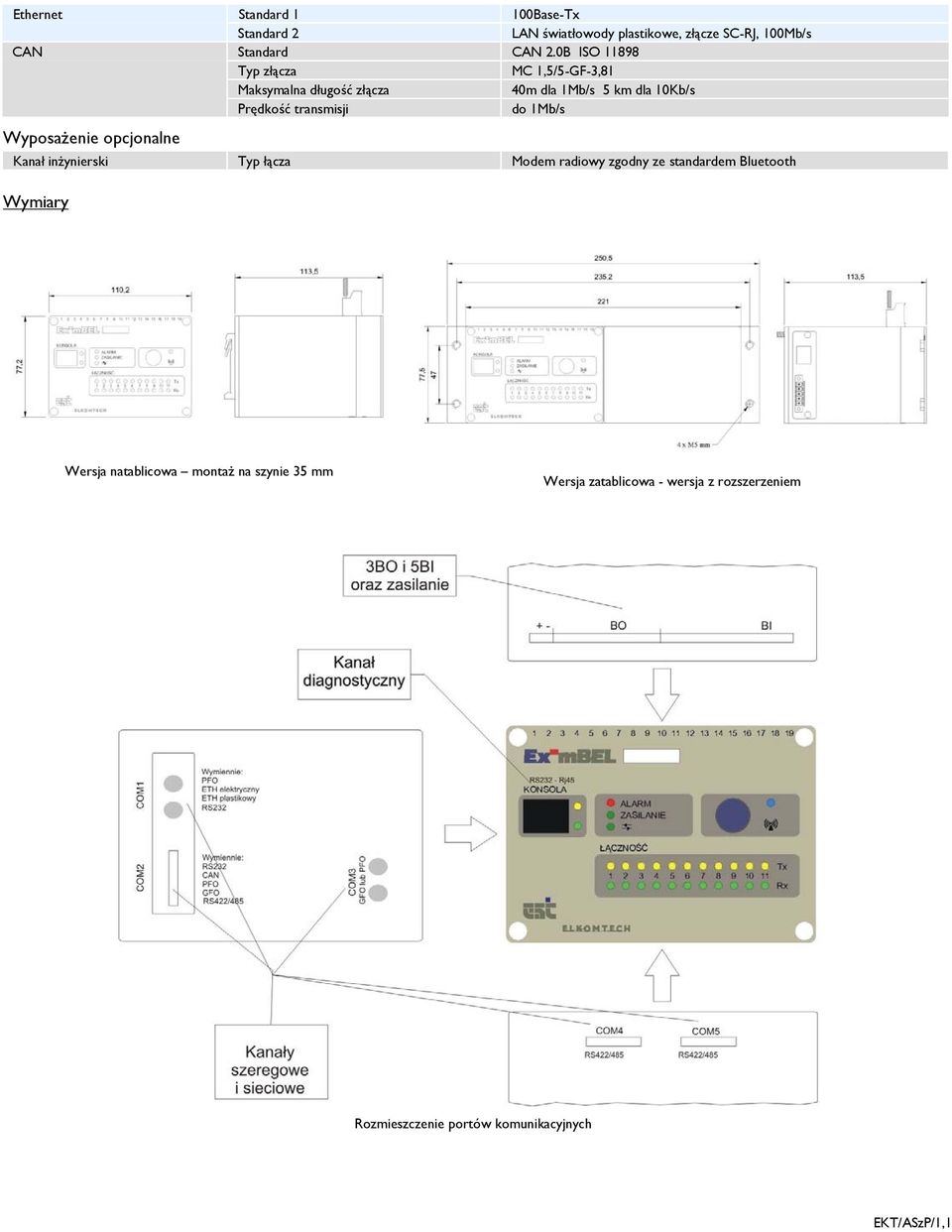

5 Ethernet Standard 1 100Base-Tx Standard 2 LAN światłowody plastikowe, złącze SC-RJ, 100Mb/s CAN Standard CAN 2.0B ISO MC 1,5/5-GF-3,81 Maksymalna długość złącza 40m dla 1Mb/s 5 km dla 10Kb/s do 1Mb/s Wyposażenie opcjonalne Kanał inżynierski Typ łącza Modem radiowy zgodny ze standardem Bluetooth Wymiary Wersja natablicowa montaż na szynie 35 mm Wersja zatablicowa - wersja z rozszerzeniem Rozmieszczenie portów komunikacyjnych EKT/ASzP/1,1
