1 InstalEko Projektowanie, Kierowanie, Nadzór mgr inŝ. Agnieszka Przezwicka - Litwin, tel. kom ul. Sportowa 26H/1 Adres korespondencyjny: Szamotuły Ul. śeromskiego 46/13 NIP: Koszalin PROJEKT BUDOWLANY Obiekt: Adres budowy: Zadanie: BranŜa: Inwestor: Przyłącza wodociągowe do budynków mieszkalnych m. Zęblewo gm. Szemud woj. pomorskie Projekt budowlany 4 przyłączy wodociągowych do budynków mieszkalnych zlokalizowanych na dz. nr 136/1, 136/2, 141/1, 141/2 w miejscowości Zęblewo gm. Szemud sanitarna technologiczna Gmina Szemud ul. Kartuska 13, Szemud Wykaz kompletu opracowań projektu budowlanego: Teczka Nr 1: PB przyłącza wodociągowego Wykaz działek objętych opracowaniem: dz. nr 138, 136/1, 136/2, 141/1, 141/2 obręb Zęblewo gm. Szemud Imię i Nazwisko Nr uprawnień Podpis Projektował: mgr inŝ. Agnieszka Przezwicka-Litwin ZAP/51/PWOS/05 Opracował: mgr inŝ. Kinga Wajs Koszalin, marzec 2011r.

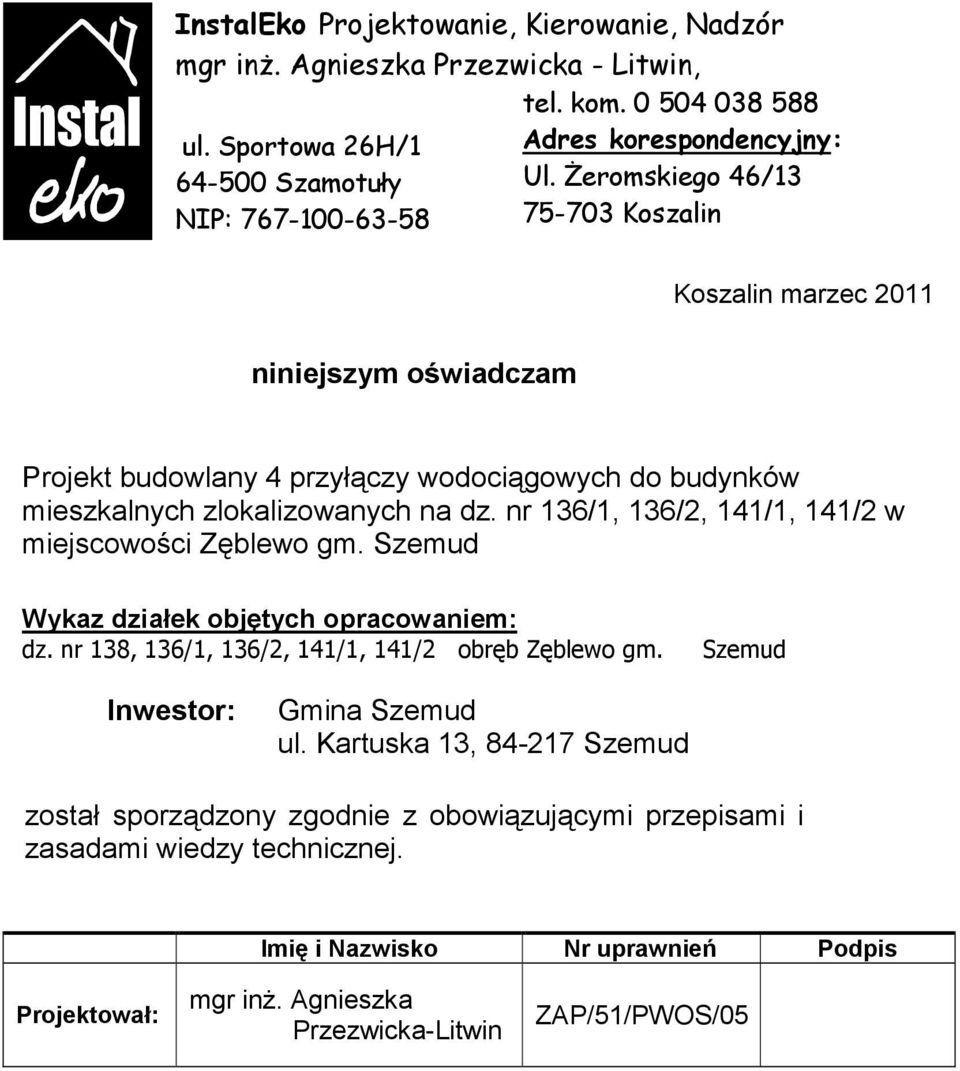

2 InstalEko Projektowanie, Kierowanie, Nadzór mgr inŝ. Agnieszka Przezwicka - Litwin, tel. kom ul. Sportowa 26H/1 Adres korespondencyjny: Szamotuły Ul. śeromskiego 46/13 NIP: Koszalin Koszalin marzec 2011 niniejszym oświadczam Projekt budowlany 4 przyłączy wodociągowych do budynków mieszkalnych zlokalizowanych na dz. nr 136/1, 136/2, 141/1, 141/2 w miejscowości Zęblewo gm. Szemud Wykaz działek objętych opracowaniem: dz. nr 138, 136/1, 136/2, 141/1, 141/2 obręb Zęblewo gm. Szemud Inwestor: Gmina Szemud ul. Kartuska 13, Szemud został sporządzony zgodnie z obowiązującymi przepisami i zasadami wiedzy technicznej. Imię i Nazwisko Nr uprawnień Podpis Projektował: mgr inŝ. Agnieszka Przezwicka-Litwin ZAP/51/PWOS/05

3 ZAWARTOŚĆ OPRACOWANIA I. OPIS TECHNICZNY 1. Cel i zakres opracowania 2. Podstawa opracowania 3. Dane ogólne 4. Opis projektowanego rozwiązania 4.1 Przyłącze wodociągowe 4.4 Informacja o wpisie terenu do rejestru zabytków lub inne ograniczenia 4.5 Charakterystyka projektowanej inwestycji 4.6 Wpływ obiektu na środowisko II. CZĘŚĆ GRAFICZNA Rys. nr 1 - Projekt zagospodarowania terenu 1:500 Rys. nr 2 - Profil podłuŝny przyłącza wodociągowego wraz z schematem konsoli 1:100/500 I O P I S T E C H N I C Z N Y 1.0 Cel i zakres opracowania Celem niniejszego opracowania jest zaprojektowanie przyłączy wodociągowych do budynków mieszkalnych w miejscowości Zęblewo do dz. nr 136/1, 136/2, 141/1, 141/2 obr. Zęblewo, gm. Szemud W budynku, w zakresie instalacji zaprojektowano: 1. instalację kanalizacyjną, 2. instalację wodną, 2.0 Podstawa opracowania - Warunki techniczne przyłączenia do sieci wod-kan - Projekt architektoniczny - Obowiązujące normy i przepisy branŝowe z zakresu budownictwa - Zlecenie Inwestora 3.0 Dane ogólne Budynki mieszkalne zlokalizowane są w miejscowości Zęblewo na dz. nr 136/1, 136/2, 141/1, 141/2 obr. Zęblewo. W swoim architektonicznym załoŝeniu stanowią one budynki mieszkalne dwukondygnacyjne. Budynki wyposaŝone są w instalację wod-kan.

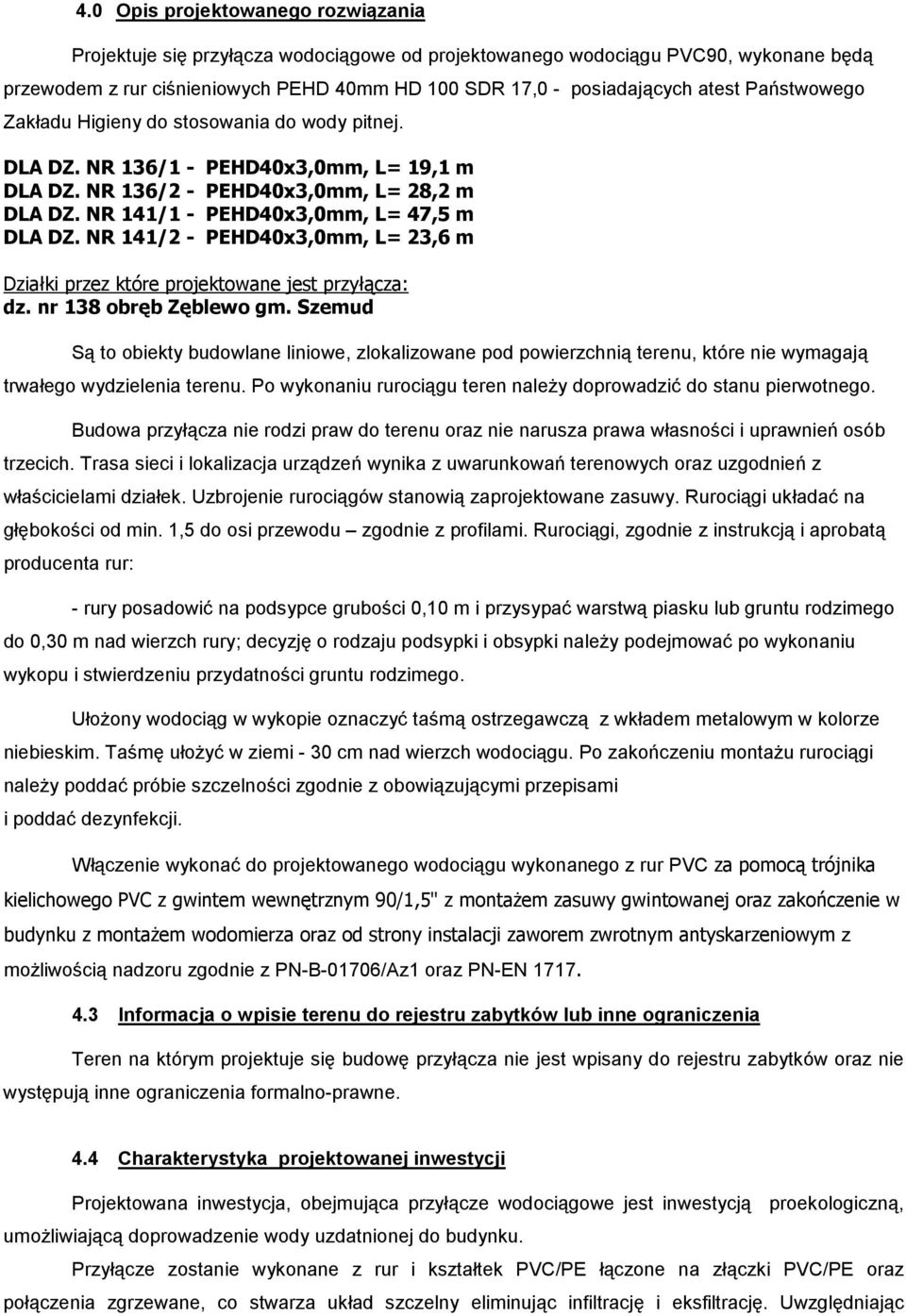

4 4.0 Opis projektowanego rozwiązania Projektuje się przyłącza wodociągowe od projektowanego wodociągu PVC90, wykonane będą przewodem z rur ciśnieniowych PEHD 40mm HD 100 SDR 17,0 - posiadających atest Państwowego Zakładu Higieny do stosowania do wody pitnej. DLA DZ. NR 136/1 - PEHD40x3,0mm, L= 19,1 m DLA DZ. NR 136/2 - PEHD40x3,0mm, L= 28,2 m DLA DZ. NR 141/1 - PEHD40x3,0mm, L= 47,5 m DLA DZ. NR 141/2 - PEHD40x3,0mm, L= 23,6 m Działki przez które projektowane jest przyłącza: dz. nr 138 obręb Zęblewo gm. Szemud Są to obiekty budowlane liniowe, zlokalizowane pod powierzchnią terenu, które nie wymagają trwałego wydzielenia terenu. Po wykonaniu rurociągu teren naleŝy doprowadzić do stanu pierwotnego. Budowa przyłącza nie rodzi praw do terenu oraz nie narusza prawa własności i uprawnień osób trzecich. Trasa sieci i lokalizacja urządzeń wynika z uwarunkowań terenowych oraz uzgodnień z właścicielami działek. Uzbrojenie rurociągów stanowią zaprojektowane zasuwy. Rurociągi układać na głębokości od min. 1,5 do osi przewodu zgodnie z profilami. Rurociągi, zgodnie z instrukcją i aprobatą producenta rur: - rury posadowić na podsypce grubości 0,10 m i przysypać warstwą piasku lub gruntu rodzimego do 0,30 m nad wierzch rury; decyzję o rodzaju podsypki i obsypki naleŝy podejmować po wykonaniu wykopu i stwierdzeniu przydatności gruntu rodzimego. UłoŜony wodociąg w wykopie oznaczyć taśmą ostrzegawczą z wkładem metalowym w kolorze niebieskim. Taśmę ułoŝyć w ziemi - 30 cm nad wierzch wodociągu. Po zakończeniu montaŝu rurociągi naleŝy poddać próbie szczelności zgodnie z obowiązującymi przepisami i poddać dezynfekcji. Włączenie wykonać do projektowanego wodociągu wykonanego z rur PVC za pomocą trójnika kielichowego PVC z gwintem wewnętrznym 90/1,5" z montaŝem zasuwy gwintowanej oraz zakończenie w budynku z montaŝem wodomierza oraz od strony instalacji zaworem zwrotnym antyskarzeniowym z moŝliwością nadzoru zgodnie z PN-B-01706/Az1 oraz PN-EN Informacja o wpisie terenu do rejestru zabytków lub inne ograniczenia Teren na którym projektuje się budowę przyłącza nie jest wpisany do rejestru zabytków oraz nie występują inne ograniczenia formalno-prawne. 4.4 Charakterystyka projektowanej inwestycji Projektowana inwestycja, obejmująca przyłącze wodociągowe jest inwestycją proekologiczną, umoŝliwiającą doprowadzenie wody uzdatnionej do budynku. Przyłącze zostanie wykonane z rur i kształtek PVC/PE łączone na złączki PVC/PE oraz połączenia zgrzewane, co stwarza układ szczelny eliminując infiltrację i eksfiltrację. Uwzględniając

5 powyŝsze, projektowana inwestycja nie będzie ujemnie oddziaływała na środowisko przyrodnicze, a wręcz przeciwnie, będzie chronić wody powierzchniowe i gruntowe przed zanieczyszczeniem. 4.5 Wpływ obiektu na środowisko Projektowana inwestycja zgodnie z Rozporządzeniem MOSZNiL nie naleŝy do inwestycji szczególnie szkodliwych dla środowiska i zdrowia lub inwestycji mogących pogorszyć stan środowiska. Jest to budowa liniowa, podziemna, nie przewiduje się budowy obiektów nadziemnych. Trasa przewodu przebiega w liniach rozgraniczających istniejących i nie wpływa ujemnie na środowisko. Nie powoduje takŝe hałasu i promieniowania oraz innych uciąŝliwości. Uwzględniając powyŝsze, projektowana inwestycja nie będzie ujemnie oddziaływała na środowisko przyrodnicze, wręcz przeciwnie będzie chronić zdrowie ludzkie, poprzez dostarczanie wody o parametrach odpowiadających wodzie do picia oraz odprowadzenie ścieków bytowo-gospodarczych. Opracowała: mgr inŝ. Agnieszka Przezwicka-Litwin
