1 PROJEKT BUDOWLANY PRZYŁĄCZY WODOCIĄGOWYCH DO DZIAŁKI NR 150/8 w WOJSZYCACH gm. BEDLNO INWESTOR : DOM POMOCY SPOŁECZNEJ w WOJSZYCACH BEDLNO OPRACOWAŁA : mgr inŝ. Jolanta ŚWIĘCICKA upr. bud. nr 49/89 Kutno, grudzień 2010 r.

2 Zawartość opracowania : I. OPIS TECHNICZNY 1. Podstawa opracowania str Dane ogólne str Przyłącza wodociągowe str Zalecenia końcowe str Zestawienie podstawowych materiałów str Informacja dotycząca bezpieczeństwa i ochrony zdrowia ze względu na specyfikę projektowanego obiektu budowlanego Warunki techniczne - Gmina Bedlno Opinia ZUDP Uzgodnienia II. CZĘŚĆ RYSUNKOWA 1. Projekt zagospodarowania działki rys. nr 1 2. Profil podłuŝny przyłącza wodociągowego odc.1-hp1 rys. nr 2 3. Profil podłuŝny przyłącza wodociągowego odc.2-hp2 rys. nr 3

3 I. Opis techniczny 1. PODSTAWA OPRACOWANIA : - zlecenie Inwestora, - mapa do celów projektowych w skali 1: 500, - wizja w terenie, - obowiązujące normy i przepisy. 2. DANE OGÓLNE : Projekt obejmuje doprowadzenie wody do celów p-poŝ. dwoma przyłączami wodociągowymi - do działki o nr ewid. 150/8 - stanowiącej teren Domu Pomocy Społecznej w WOJSZYCACH - z gminnej sieci wodociągowej z rur PVC 110 zlokalizowanej na terenie dz. o nr ewid. 204 i 152/1. 3. PRZYŁĄCZE WODOCIĄGOWE : Projektuje się dwa przyłącza wodociągowe z rur PE HD PN zgodnie z projektem zagospodarowania terenu - ułoŝone częściowo w wykopie otwartym na podsypce piaskowej grubości 15 cm, z obsypką piaskiem do wysokości 15 cm ponad wierzch rury a w pasie drogowym bezwykopowo w stalowej rurze osłonowej Ø 150 mm, L=6,00 mb. Przestrzeń pomiędzy rurą medialną a rurą osłonową wypełnić płozami dystansowymi - (producent - firma Integra S.C. z Gliwic ul. Chorzowska 44b) montowanymi co 1,5 mb. Końcówki wypełnić z obu stron pianką poliuretanową. Połączenie z siecią wodociągową wykonać za pomocą 2 wcinek poprzez wbudowanie trójników Ŝeliwnych kołnierzowych Ø 100/80 z zasuwami odcinającymi Ø 80 typu AKWA, z uszczelnieniem miękkim i trzpieniem teleskopowym firmy AKWA. KaŜdą z zasuw połączyć z rurą za pomocą tulei do zgrzewania doczołowego Ø 90 z kołnierzem stalowym Ø 80. Trójnik Ŝeliwny kołnierzowy połączyć z siecią wodociągową Ø 110 za pomocą kołnierzy typu AVK Combi, Hawle z zabezpieczeniem przed wysunięciem do rur PVC. Na końcówce kaŝdego z projektowanych odcinków przyłączy wodociągowych wbudować węzeł hydrantowy Ø 80 zasuwa Ŝeliwna kołnierzowa Ø 80 i hydrant nadziemny p-poŝ. Ø 80. Pod kształtkami Ŝeliwnymi na sieci z rur PVC wykonać betonowe bloki podporowe z betonu B 15 o wymiarach 0,8 x 0,8 x 0,2 stabilnie podparte w gruncie rodzimym. W celu zabezpieczenia kształtek Ŝeliwnych - przed uszkodzeniem przez beton - oddzielić te dwa elementy grubą folią lub taśmą

4 z tworzywa. Do połączeń kołnierzowych - stosować śruby nierdzewne M16. WzdłuŜ osi rury PE, około 20 cm ponad wierzchem rury ułoŝyć taśmę lokalizacyjno ostrzegawczą z paskiem metalicznym. Końce taśmy wyprowadzić w skrzynkach zasuwowych. Skrzynkę uliczną zasuwową obrukować trylinką lub obetonować betonem B 15, o wymiarach 0,80 m, grubości 0,20 m. Zasuwy oznakować tabliczkami domiarowymi w widocznym miejscu np. na ogrodzeniu. Po wykonaniu przyłącza wodociągowego przeprowadzić próbę szczelności na ciśnienie 1 MPa. Projektowane odcinki przyłączy wodociągowych Ø 90mm krzyŝują się z istniejącymi przewodami telefonicznymi. W miejscu skrzyŝowania roboty prowadzić ręcznie, pod nadzorem właściciela uzbrojenia. Na przewody telefoniczne nałoŝyć dwudzielne rury osłonowe typu AROT, l=1,00 mb. W trakcie robót ziemnych moŝna napotkać urządzenia drenarskie. W przypadku przerwania sieci drenarskiej - naleŝy dokonać jej naprawy lub przebudować pod nadzorem osoby z uprawnieniami w branŝy melioracyjnej. 4. ZALECENIA KOŃCOWE : -Przed przystąpieniem do robót uzyskać zezwolenie Urzędu Gminy BEDLNO - na rozpoczęcie robót, celem włączenia się do sieci wodociągowej, zgodę właściciela dróg (dz. o nr ewid. 178/1, 166/1 ) oraz właścicieli działek na których zlokalizowana jest sieć wodociągowa na wejście w teren i prowadzenie robót. - Na 30 dni przed rozpoczęciem robót dokonać (moŝna nie jest obowiązkowe) zgłoszenia robót w Starostwie Powiatowym. - Po wykonaniu robót - teren doprowadzić do stanu pierwotnego. - W miejscu skrzyŝowania z istniejącym uzbrojeniem kopać ręcznie pod nadzorem właściciela uzbrojenia. Przed zasypaniem zgłosić do odbioru przez właściciela. - Roboty montaŝowe mogą być wykonywane przez osoby fizyczne lub firmy upowaŝnione do wykonywania tego typu prac. - Wszystkie zastosowane materiały do budowy, muszą posiadać dopuszczenia do stosowania w budownictwie. - Całość robót wykonać zgodnie z Warunkami technicznymi wykonania i odbioru sieci wodociągowych - Wymagania techniczne COBRTI INSTAL- Warszawa 2001 r. - Rurociągi po zmontowaniu w wykopie, / przed zasypaniem /- naleŝy zgłosić do inwentaryzacji powykonawczej - uprawnionej jednostce geodezyjnej, oraz do Urzędu Gminy BEDLNO celem dokonania odbioru technicznego.

5 5. ZESTAWIENIE PODSTAWOWYCH MATERIAŁÓW : Przyłącze wodociągowe : 1.Trójnik Ŝeliwny kołnierzowy Ø 100/80 szt. 2,- 2.Kołnierz Combi AVK Ø 100 do rur PVC kpl. 4,- 3.Zasuwa odcinająca Ø 80 z uszczelnieniem miękkim szt. 4,- 4.Hydrant naziemny Ø 80 szt. 2,- 5.Króciec dwukołnierzowy Ø 80,L=0,50 mb szt. 2,- 6.Tuleja do zgrzewania doczołowego z kołn. stalowym Ø 90/80 kpl. 4,- 7.Rura PE HD SDR-11 PN mb 68,50 8.Obudowa teleskopowa do zasuw AKWA szt. 4,- 9.Skrzynka uliczna do zasuwy szt. 4,- 10.Taśma ostrzegawczo-lokalizacyjna z paskiem metalicznym mb 76,50 11.Tabliczka domiarowo - orientacyjna szt. 4,- 12.Stalowa rura osłonowa Ø 150 mm mb 12, Kolano hydrantowe stopowe Ø 80 szt. 2,- 14.Króciec dwukołnierzowy Ø 80,L=0,50 mb szt. 2,- 15.Śruby M16 ze stali nierdzewnej, z podkładkami i nakrętkami kpl. 128,- 16. Blok podporowy B 15 0,80x0,8x0,2 szt. 1,- Opracowała : mgr inŝ. Jolanta Święcicka upr. bud. Nr 49/89

6 INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA ZE WZGLĘDU NA SPECYFIKĘ PROJEKTOWANEGO OBIEKTU BUDOWLANEGO 1. PODSTAWA WYKONANIA OPRACOWANIA a) -Ustawa Prawo budowlane - zmiana ustawy" z dnia (Dz. U. Nr 129 poz. 1439). b) Rozporządzenia Ministra Infrastruktury z dnia w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia. c) -Przepisy bhp branŝowe. d) -Warunki techniczne i odbioru robót budowlanych i instalacyjnych. 2. PRZEDMIOT OPRACOWANIA Przedmiotem opracowania jest informacja dotycząca bezpieczeństwa i ochrony zdrowia w związku ze specyfiką projektowanego obiektu budowlanego, która stanowi wytyczną do opracowania przez kierownika budowy, przed rozpoczęciem robót, planu bezpieczeństwa i ochrony zdrowia uwzględniającą specyfikę obiektu budowlanego i warunki prowadzenia robót budowlanych /póz. l a- pkt. 8/. 3. Wykaz specyficznych rodzajów robót budowlanych mających wystąpić na budowach wg wykazu Ustawy i ocena moŝliwości ich wystąpienia. 1) Prace, których charakter, organizacja lub miejsce prowadzenia stwarza szczególnie wysokie ryzyko powstania zagroŝenia bezpieczeństwa i zdrowia ludzi, a w szczególności przysypania ziemią lub upadku z wysokości - wysokość obiektów do 12 m. 2) Prace przy prowadzeniu, których występują działania substancji chemicznych lub czynników biologicznych zagraŝających bezpieczeństwu i zdrowiu ludzi - nie występują. 3) Prace stwarzające zagroŝenie promieniowaniem jonizującym - nie występują. 4) Prace prowadzone w pobliŝu linii wysokiego napięcia lub czynnych linii komunikacyjnych 5) Prace stwarzające ryzyko utonięcia pracowników nie występują. 6) Prace prowadzone w studniach, pod ziemią i w tunelach 7) Prace wykonywane przez kierujących pojazdami zasilanymi z linii napowietrznych - nie występują. 8) Prace wykonywane w kesonach, z atmosferą wytwarzaną ze spręŝonego powietrza - nie występują. 9) Prace wymagające uŝycia materiałów wybuchowych - nie występują. 10) Prace prowadzone przy montaŝu i demontaŝu cięŝkich elementów prefabrykowanych -nie występują. 4. Zakres przepisów bhp mających zastosowanie przy robotach budowlano-instalacyjnych na projektowanej budowie. a. Na projektowanej budowie naleŝy stosować się do przepisów związanych z obsługą urządzeń budowlanych takich jak: - elektronarzędzia, - spawanie gazowe i łukiem elektrycznym,

7 - betoniarki do 250 l, - zagęszczarki - koparki - agregaty prądotwórcze - dźwigi samojezdne do 15 ton udźwigu, - maszyny do obróbki drewna /piły tarczowe, strugi/, - maszyny do obróbki stali /szlifierki, giętarki, noŝyce/, - podajniki taśmociągowe. - szalunki b. Wykaz przepisów bhp dotyczących prowadzenia prac budowlano-montaŝowoinstalacyjnych i przepisów związanych. - Rozporządzenie Ministra Infrastruktury z dnia 6 luty 2003 r. w sprawie bezpieczeństwa i higieny pracy przy wykonywaniu robót budowlanych - Rozporządzenie Ministrów Pracy i Opieki Społecznej oraz Zdrowia z dnia 20 marca 1954 r. w sprawie bezpieczeństwa i higieny pracy przy obsłudze Ŝurawi. - Rozporządzenie Ministrów Komunikacji oraz Administracji, Gospodarki Terenowej i Ochrony Środowiska z dnia 10 lutego 1977 r. w sprawie bezpieczeństwa i higieny pracy przy wykonywaniu robót drogowych i mostowych. Opracowała : mgr inŝ. Jolanta Święcicka upr. bud. Nr 49/89

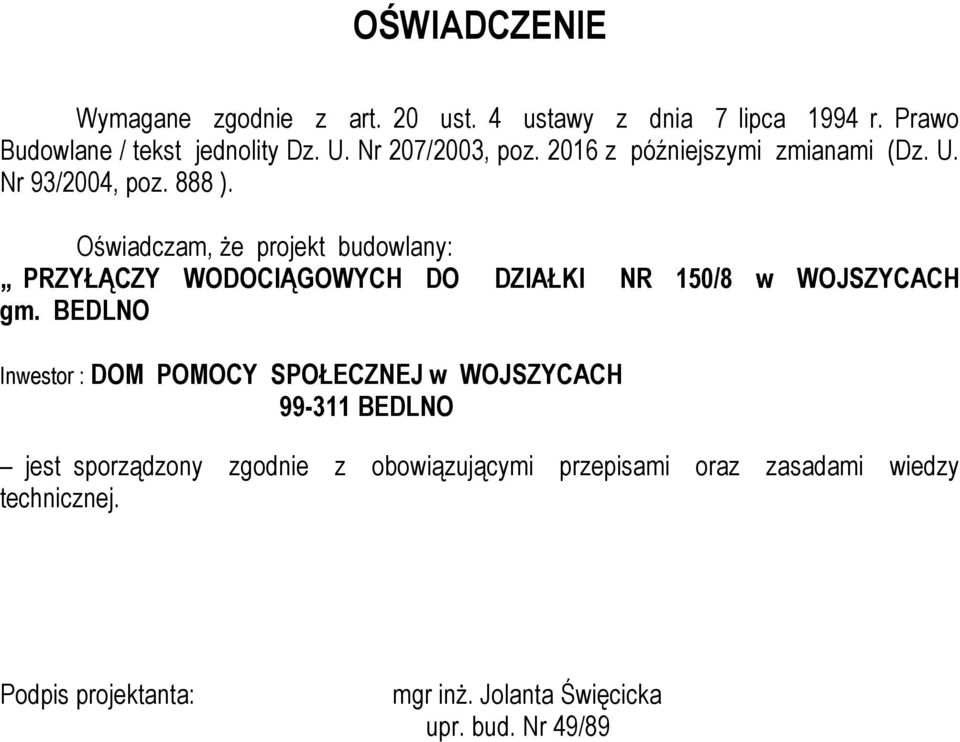

8 OŚWIADCZENIE Wymagane zgodnie z art. 20 ust. 4 ustawy z dnia 7 lipca 1994 r. Prawo Budowlane / tekst jednolity Dz. U. Nr 207/2003, poz z późniejszymi zmianami (Dz. U. Nr 93/2004, poz. 888 ). Oświadczam, Ŝe projekt budowlany: PRZYŁĄCZY WODOCIĄGOWYCH DO DZIAŁKI NR 150/8 w WOJSZYCACH gm. BEDLNO Inwestor : DOM POMOCY SPOŁECZNEJ w WOJSZYCACH BEDLNO jest sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Podpis projektanta: mgr inŝ. Jolanta Święcicka upr. bud. Nr 49/89
