1 Aleksandra Dowgird ALDO PROJEKTOWANIE SIECI WODOCIĄGOWO- KANALIZACYJNYCH Warszawa, Al. KEN 36/273 NIP Projektant: Elżbieta Dowgird tel: INWESTOR: PHU KONSTANS Konstanty Król Projekt budowlany budowy przewodu wodociągowego D 100mm L = 47m w drodze dojazdowej do ul. Sprawnej na odc. od istniejącego przewodu wodociągowego Dn 150mm w ul. Sprawnej do hydrantu za projektowanym przyłączem wodociągowym w Dzielnicy Białołęka w Warszawie Adres: obręb działka nr dz.ew. 14/4 i 31/2 FUNKCJA IMIĘ I NAZWISKO NR UPRAWNIEŃ PODPIS OPRACOWAŁ SPRAWDZIŁ mgr inż. Elżbieta Dowgird mgr inż. Agnieszka Wilczewska St-391/82 PDL/0061/PWOS/10 WARSZAWA r 1

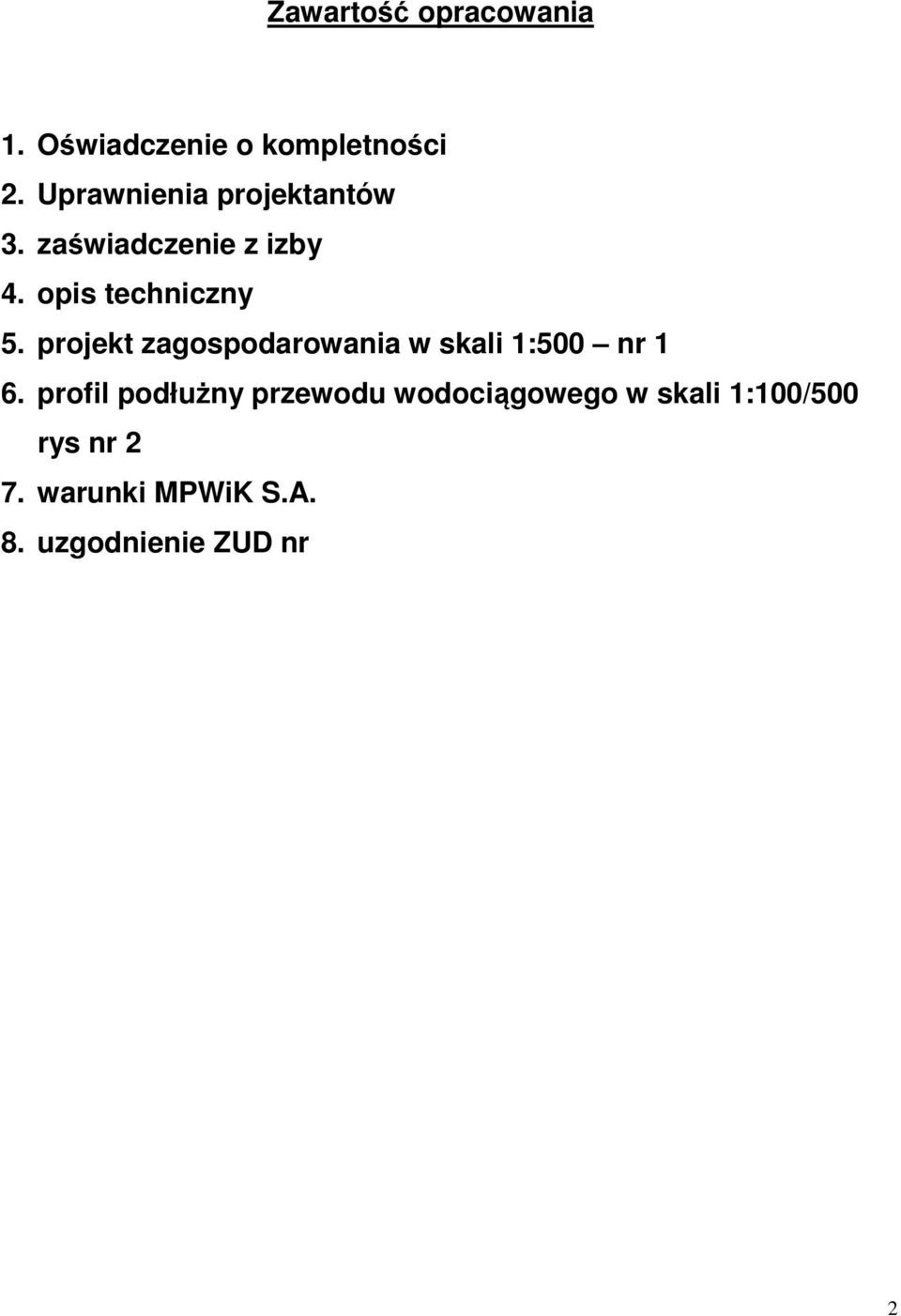

2 Zawartość opracowania 1. Oświadczenie o kompletności 2. Uprawnienia projektantów 3. zaświadczenie z izby 4. opis techniczny 5. projekt zagospodarowania w skali 1:500 nr 1 6. profil podłużny przewodu wodociągowego w skali 1:100/500 rys nr 2 7. warunki MPWiK S.A. 8. uzgodnienie ZUD nr 2

3 Opis techniczny do projektu budowlanego budowy przewodu wodociągowego D 100mm L = 47m w drodze dojazdowej do ul. Sprawnej na odc. od istniejącego przewodu I. Część ogólna. 1. Przedmiot inwestycji. Przedmiotem inwestycji jest budowa przewodu wodociągowego D 100mm L = 47m w drodze dojazdowej do ul. Sprawnej na odc. od istniejącego przewodu 2. Podstawa opracowania. Podstawą opracowania projektu jest: - zlecenie inwestora - plan sytuacyjno-wysokościowy - warunki MPWiK 3. Skład opracowania. W skład opracowania wchodzi: - opis techniczny - projekt zagospodarowania w skali 1:500 rys nr 1 - profil podłużny przewodu wodociągowego w skali 1:100/500 rys nr 2 4. Inwestor. Inwestorem projektowanego kanału i odwodnienia jezdni jest firma PHU KONSTANS Konstanty Król 5. Uzgodnienia. Projekt posiada następujące uzgodnienia: - z ZUD protokół - z MPWiK II. Część technologiczna. 1. Zakres opracowania. Zakres opracowania obejmuje budowę przewodu wodociągowego D 100mm L = 47m w drodze dojazdowej do ul. Sprawnej na odc. od istniejącego przewodu 3

4 Przebieg trasy projektowanego przewodu wodociągowego pokazano na projekcie zagospodarowania w skali 1:500 rys. nr Charakterystyka trasy przewodu wodociągowego. Trasa projektowanego przewodu wodociągowego średnicy 100mm zaczyna się od złączenia z istniejącym przewodem wodociągowym średnicy 150mm w ul. Sprawnej. Złączenie z istniejącym przewodem należy wykonać poprzez trójnik MMA średnicy 150/100mm za trójnikem zamontować zasuwę kolnierzową z miękkim zamknięciem i kształtkę przejściową EU. Projektowany przewód wodociągowy należy zakończyć hydrantem. Hydrant należy zamontować na kolanie ze stopka. Projektowana trasa przewodu wodociągowego biegnie równolegle do projektowanych linii rozgraniczających drogę dojazdową do ul. Sprawnej. 3. Materiał i średnica. Przewód zaprojektowano z rur żeliwnych sferoidalnych kielichowych o połączeniach elastycznych kielichowych średnicy 100mm o minimalnej grubości ścianki nie mniejszej niż minimalna grubość ścianki rury z żeliwa sferoidalnego klasy K9 wg PN EN 545:2006. Rury układać na podsypce piaskowej gr. 20cm. Na łukach i trójnikach należy zamontować bloki oporowe 4. Zagłębienie przewodu wodociągowego. Zagłębienie przewodu zaprojektowano zgodnie z istniejącymi rzędnymi terenu na głębokości ok. 1, Uzbrojenie przewodu wodociągowego. Jako uzbrojenie przewodu wodociągowego zaprojektowano: - hydrant podziemny średnicy 80mm szt. 2 - zasuwa kołnierzowa z miękkim zamknięciem średnicy 100mm szt Próba hydrauliczna. Próbę hydrauliczną należy wykonać na ciśnienie próbne 1,0 MPa zgodnie z normą PN-B Dezynfekcja i płukanie. Po pozytywnej próbie szczelności i zasypaniu wykopów należy wykonać dezynfekcję przewodu roztworem podchlorynu sodu (250mg/l), po 48h przewód poddać intensywnemu płukaniu z prędkością nie mniejszą niż 1m/s pod nadzorem MPWiK. Wodę do płukania przewodu należy pobierać z istniejącego przewodu w ul. Sprawnej. Wodę z płukania przewodu wodociągowego należy odprowadzić do istniejącej kanalizacji w pobliżu projektowanej inwestycji 4

5 8. Włączenie projektowanego przewodu wodociągowego do istniejącej sieci. Po wypłukaniu przewodu wodociągowego należy włączyć go do istniejącej sieci wodociągowej. III. Wytyczne organizacji wykonania inwestycji. 1. Ogólne warunki budowy przewodu wodociągowego. Realizację budowy przewodu wodociągowego należy prowadzić zgodnie z ustaleniami w protokole ZUDP. 2. Pas frontu robót. Wzdłuż projektowanego przewodu wodociągowego przyjęto dla potrzeb realizacji budowy pas frontu robót o szerokości ok. 3m. W pasie tym znajdować się będzie wykop, przewód odprowadzający wodę z płukania, oraz miejsce składowania materiałów. 3. Roboty ziemne. Umocnienie wykopów wypraskami poziomo. Roboty ziemne wykonywać zgodnie z normą PN-B
