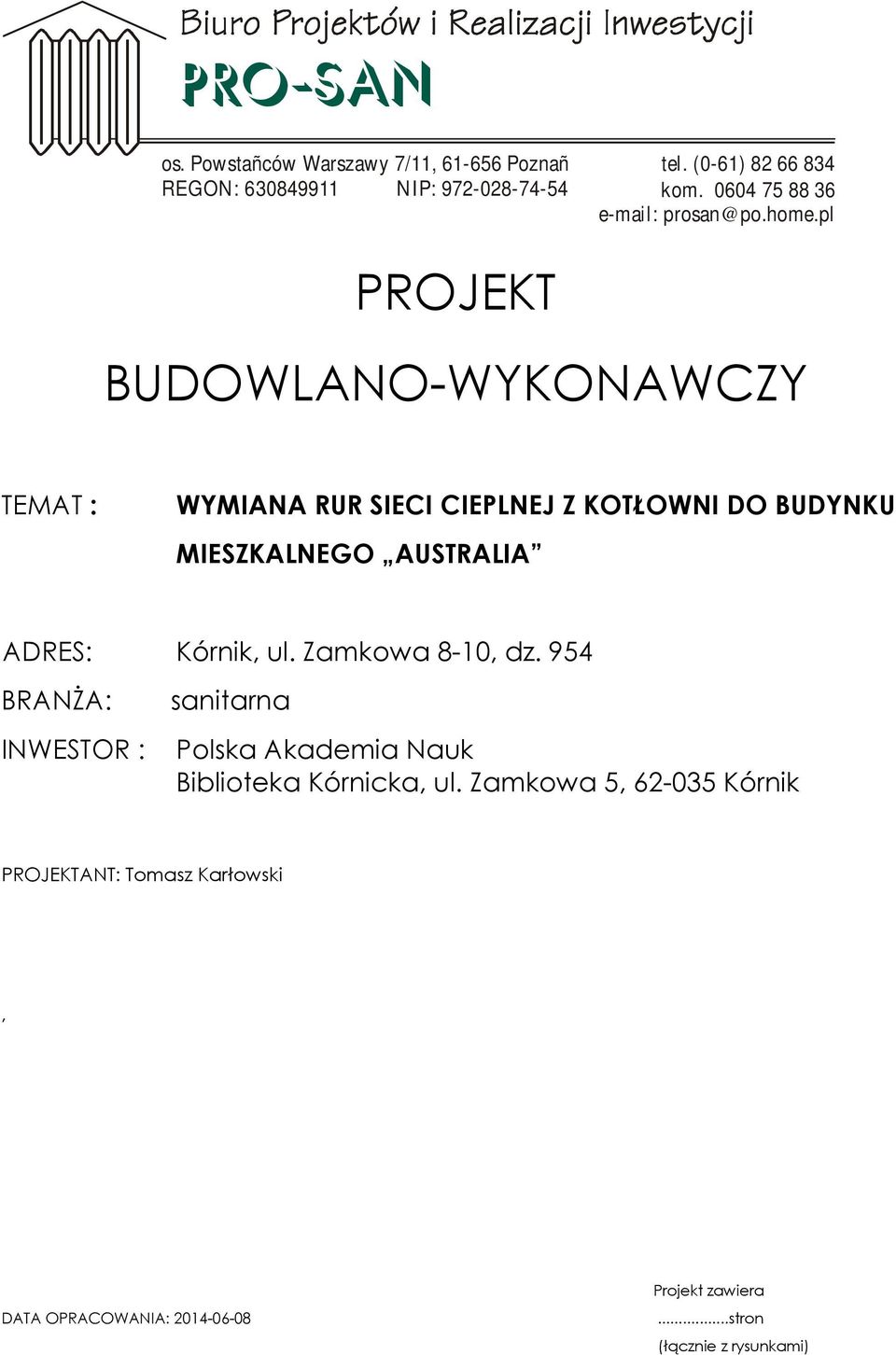

1 PRO-SAN os. Powstañców Warszawy 7/11, Poznañ REGON: NIP: tel. (0-61) kom po.home.pl PROJEKT BUDOWLANO-WYKONAWCZY TEMAT : WYMIANA RUR SIECI CIEPLNEJ Z KOTŁOWNI DO BUDYNKU MIESZKALNEGO AUSTRALIA ADRES: Kórnik, ul. Zamkowa 8-10, dz. 954 BRANŻA: sanitarna INWESTOR : Polska Akademia Nauk Biblioteka Kórnicka, ul. Zamkowa 5, Kórnik PROJEKTANT: Tomasz Karłowski, DATA OPRACOWANIA: Projekt zawiera...stron (łącznie z rysunkami)

2 ZAWARTOŚĆ OPRACOWANIA 1. Dokumenty formalno-prawne 2. Opis techniczny Katalog projektowy CALPEX 3. Rysunki: 1. Mapka poglądowa 2. Profil kanału co 2

3 1 DOKUMENTY FORMALNO PRAWNE 3

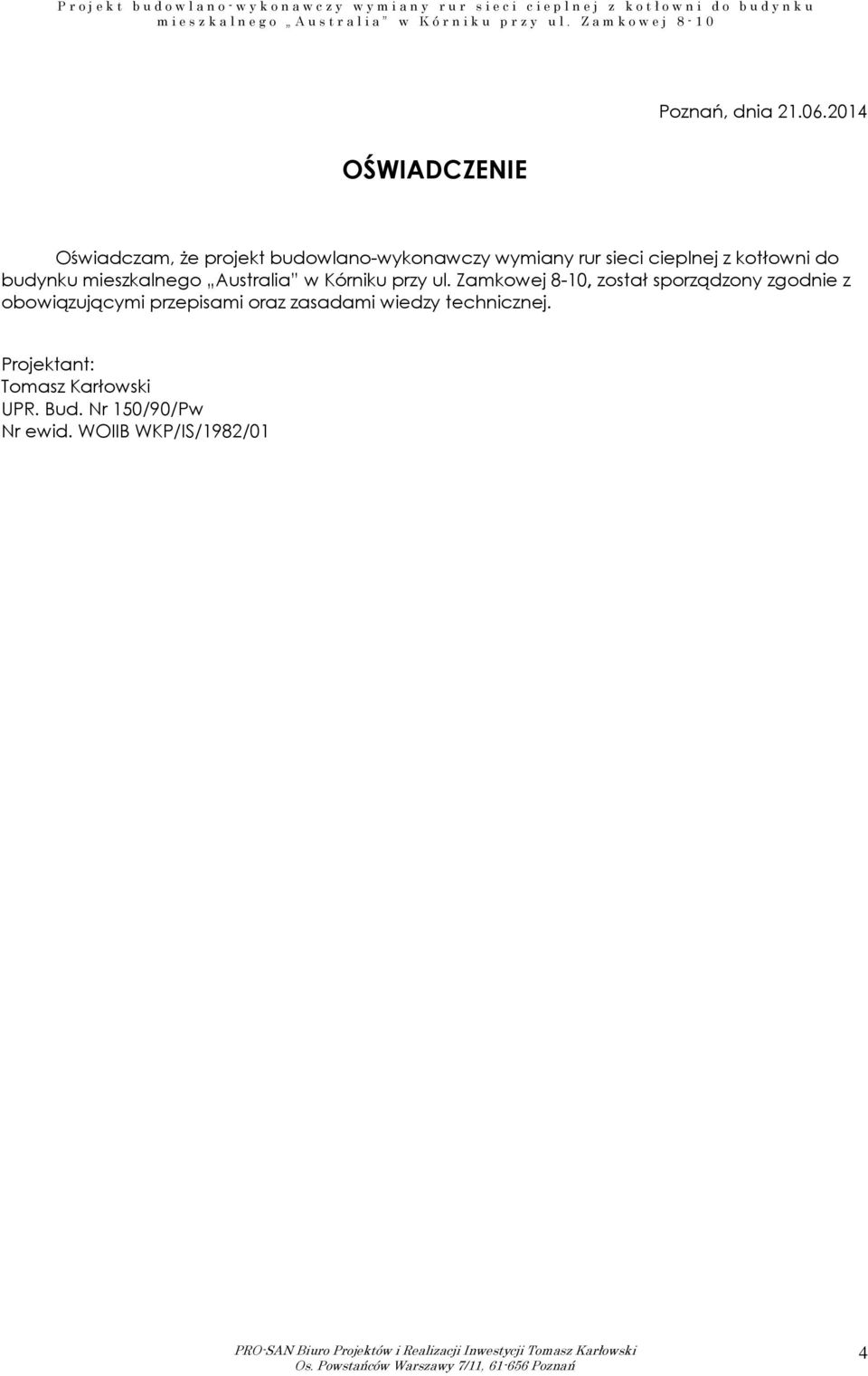

4 Poznań, dnia OŚWIADCZENIE Oświadczam, że projekt budowlano-wykonawczy wymiany rur sieci cieplnej z kotłowni do budynku, został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Projektant: Tomasz Karłowski UPR. Bud. Nr 150/90/Pw Nr ewid. WOIIB WKP/IS/1982/01 4

5 2 OPIS TECHNICZNY 5

6 1. Przedmiot opracowania. Przedmiotem niniejszego opracowania jest projekt wykonawczy wymiany rur sieci cieplnej z kotłowni do budynku mieszkalnego Australia w Kórniku, ul. Zamkowa Podstawa opracowania. Inwentaryzacja istniejącego kanału co instrukcja wykonawstwa i odbioru sieci cieplej z rur BRUGG CALPEX. informacji technicznych i handlowych. Warunki techniczne wykonania i odbioru sieci ciepłowniczych z rur preizolowanych. COBRI INSTAL 2002 r. PN, BN, SWW i literatura. 3. Zakres inwestycji. Projekt przewiduje: - demontaż istniejącego kanału co 2x65 - budowę rurociągu z rur preizolowanych PE Calpex UNO 6 barów 75/142 dł 2x54 m 4. Warunki gruntowo-wodne. Na wybranym obszarze występują grunty wykazujące korzystne parametry dla posadowienia rurociągu. W przypadku wystąpienia wód gruntowych sposób odwodnienia wykopu i ułożenia rur należy uzgodnić z projektantem 5. Opis projektowanej sieci Trasa. Sieć zlokalizowano w terenie będącym we władaniu Inwestora. Wyjście sieci z kotłowni przez posadzkę rurami preizolowanymi. Dalej rurociąg układany w ziemi do budynku mieszkalnego. Wejście do budynku przez posadzkę rurami preizolowanymi. Rurociągi układać w miejsce zdemontowanego kanału co Demontaż kanału stalowego. Istniejący kanał należy odkopać. Z uwagi na możliwe kolizje z innym uzbrojeniem roboty wykonywać ręcznie. Zdemontować pokrywy betonowe. Gruz betonowy przekazać do utylizacji. Istniejące rury stalowe pociąć na odcinki i przekazać do utylizacji. Pozostały po demontażu wykop wypełnić piaskiem do żądanego poziomu i przygotować do ułożenia rur preizolowanych Materiał i średnice. 6

7 Zaprojektowano rurociąg z rur preizolowanych. Rura przewodowa z PE 75x6,8 łączona przez zgrzewanie lub kształtkami dedykowanymi. Rura osłonowa z twardego PEHD śr. 142 mm. Promień gięcia rur PE wynosi 1,1 m Głębokość ułożenia. Rurociąg zaprojektowano na głębokości zapewniającej właściwą pracę rurociągu, tj. przy przykryciu warstwą gruntu ok. 0,7 do 1,0 m Skrzyżowanie z istniejącym uzbrojeniem. Kable energetyczne, telefoniczne, wodociągi i kanalizacje - dokładnej lokalizacji dokonać za pomocą próbnych przekopów. Na czas wykonywania robót kable winny być zabezpieczone przed uszkodzeniem. W przypadkach przebiegu uzbrojenia w stosunku do przyłącza w odległościach mniejszych od dopuszczalnych stosować przepusty ochronne dwudzielne. O konieczności stosowania zabezpieczenia powinien zdecydować inspektor nadzoru. 6. Roboty ziemne. Roboty ziemne prowadzić zgodnie z Warunkami technicznymi wykonania i odbioru robót budowlano-montażowych t.i i II oraz BN-83/ Przewody podziemne. Roboty ziemne. Wymagania i badania przy odbiorze. Zaprojektowano wykopy szerokoprzestrzenne. Zgodnie z wytycznymi producenta rur: rurociąg ułożyć na podsypce z piasku grubości 10 cm; rurociąg obsypać do wysokości 0,1 m ponad wierzch rury piaskiem; stopień zagęszczenia podsypki i zasypki 1,0. 30 cm nad rurami rozłożyć taśmę ostrzegawczą Dakor z taśmą metalową. 7. Próba szczelności i płukania rurociągu. Po ułożeniu rurociągu i wykonaniu zasypki stabilizującej należy przeprowadzić badania szczelności rurociągu (próba hydrauliczna). Badania te przeprowadzić na ciśnienie próbne 0,6 MPa. Po pozytywnej próbie szczelności hydraulicznej rurociąg należy przepłukać. 7

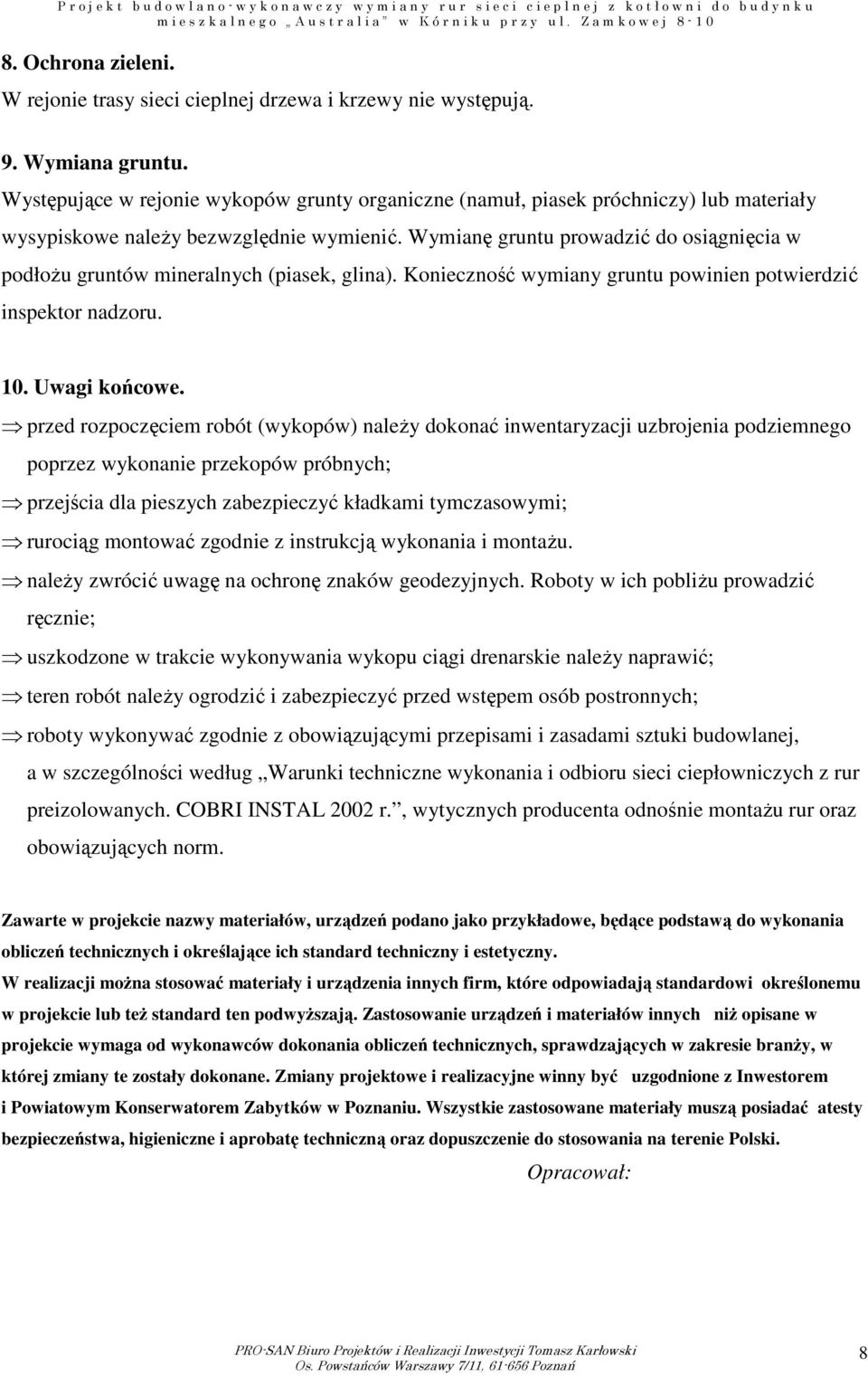

8 8. Ochrona zieleni. W rejonie trasy sieci cieplnej drzewa i krzewy nie występują. 9. Wymiana gruntu. Występujące w rejonie wykopów grunty organiczne (namuł, piasek próchniczy) lub materiały wysypiskowe należy bezwzględnie wymienić. Wymianę gruntu prowadzić do osiągnięcia w podłożu gruntów mineralnych (piasek, glina). Konieczność wymiany gruntu powinien potwierdzić inspektor nadzoru. 10. Uwagi końcowe. przed rozpoczęciem robót (wykopów) należy dokonać inwentaryzacji uzbrojenia podziemnego poprzez wykonanie przekopów próbnych; przejścia dla pieszych zabezpieczyć kładkami tymczasowymi; rurociąg montować zgodnie z instrukcją wykonania i montażu. należy zwrócić uwagę na ochronę znaków geodezyjnych. Roboty w ich pobliżu prowadzić ręcznie; uszkodzone w trakcie wykonywania wykopu ciągi drenarskie należy naprawić; teren robót należy ogrodzić i zabezpieczyć przed wstępem osób postronnych; roboty wykonywać zgodnie z obowiązującymi przepisami i zasadami sztuki budowlanej, a w szczególności według Warunki techniczne wykonania i odbioru sieci ciepłowniczych z rur preizolowanych. COBRI INSTAL 2002 r., wytycznych producenta odnośnie montażu rur oraz obowiązujących norm. Zawarte w projekcie nazwy materiałów, urządzeń podano jako przykładowe, będące podstawą do wykonania obliczeń technicznych i określające ich standard techniczny i estetyczny. W realizacji można stosować materiały i urządzenia innych firm, które odpowiadają standardowi określonemu w projekcie lub też standard ten podwyższają. Zastosowanie urządzeń i materiałów innych niż opisane w projekcie wymaga od wykonawców dokonania obliczeń technicznych, sprawdzających w zakresie branży, w której zmiany te zostały dokonane. Zmiany projektowe i realizacyjne winny być uzgodnione z Inwestorem i Powiatowym Konserwatorem Zabytków w Poznaniu. Wszystkie zastosowane materiały muszą posiadać atesty bezpieczeństwa, higieniczne i aprobatę techniczną oraz dopuszczenie do stosowania na terenie Polski. Opracował: 8

9 3 RYSUNKI 9
