1 Zmniejszenie kosztów energii elektrycznej SmartLEC Advanced Lighting Energy Controller Kontroler do optymalizacji zużycia energii w obwodach oświetleniowych

2 Zaawansowany system sterowania oświetleniem - SmartLEC Sprawdzony produkt instalacji na całym świecie Kontroluje cały obwód oświetleniowy Zainstalowane obok rozdzielni elektrycznej Bez zmian w istniejącej infrastrukturze Natychmiastowe Oszczędności 15% - 40% 2

3 Podstawowe zasady działania Zbyt wysokie napięcie na oświetleniu skutkuje wysokim poborem kwh i zmniejszeniem żywotności lamp Wiele typów systemów oświetleniowych może pracować na zmniejszonym napięciu Automatyczna kontrola systemu oświetleniowego zwiększa wydajność lamp SmartLEC eliminuje zbyt wysokie napięcie i kontroluje oświetlenie 3

4 Przegląd źródeł światła Oświetlenie konwencjonalne Lampy sodowe(hps) Lampa metalohalogen (MH) Lampa fluorescencyjna ze statecznikiem elektromagnetycznym CFL Halogen Systemy oświetleniowe ze statecznikiem elektronicznym LED MH HPS T8/PLL CFL Halogen SmartLEC jest w pełni kompatybilny ze wszystkimi źródłami oświetlenia i doprowadza do maksimum oszczędności 4

5 Żywotność lamp przy zastosowaniu SmartLEC Stabilizacja i zmniejszenie napięcia w obwodzie Wydłużenie żywotności lamp Zmniejsza koszty wymiany lamp Żywotność lampy HPS przy napięciu V 225V 210V 40 4,000 8,000 12,000 16,000 20,000 24,000 Godziny świecenia 5

6 Oszczędność w liczbach Bezpośrednie oszczędności: Poprawa efektywności statecznika Zmniejszenie strat w przewodzeniu Mniejsza moc lamp Pośrednie oszczędności: Dłuższa eksploatacja lamp Kontrola w czasie pracy Zmniejszenie kosztów konserwacji 15% - 40% 10% - 20% 6

7 Zastosowanie Oświetlenie miast Przemysł Place i Parkingi Drogi i autostrady Tunele Magazyny Markety 7

8 Zaawansowana technologia regulacji napięcia Reguluje napięcie dla różnych sieci i aplikacji 25V 35V 43V Napięcie wejściowe Regulacja napięcia co 2,5V Stabilizacja napięcia na poziomie zdefiniowanym przez użytkownika Rozgrzewanie lamp i następnie redukowanie napięcia Czysty przebieg sinusoidalny 230 V 205 V 230V 205V Oszczędność SmartLEC Stabilizacja na poziomie ± 2.5V Napięcie wejściowe Oszczędność Rozgrzewanie 8

9 INV Technologia Napięcie wejścia Napięcie wyjścia Napięcie wywołane(inv) Napięcie Wywołane Negatywne : Transformacja tylko części napięcia, które powinno być zmniejszone Adaptacyjne sterowanie przez μprocessor Wysoka wydajność i niewielkie rozmiary 9

10 Linie produktów Typ Model Regulacja I skok Bypass 25V 3x20A - 3x125A 2.5V 2.5V Automat/Ręczny 35V 3x20A - 3x250A 2.5V 12.5V Automat/Ręczny 43V 3x20A 3x125A 2.5V/5.0V 2.5V Automat/Ręczny Kompaktowe wymiary Mała waga Prosta instalacja SmartLEC 3x20A 50A SmartLEC 3x80A SmartLEC 3x100A 125A SmartLEC 3x160A 250A 10

11 Bezpośrednie oszczędności Typ lamp Minimalne napięcie zasilania SmartLEC Model Oszczęd. % (wejście 230V) HPS 190V 35V, 43V 20% - 40% T8/PLL 200V 25V, 35V 20% - 25% MH 210V 25V 15% - 20% CFL 200V 25V, 35V 15% - 20% Halogen 200V 25V, 35V 20% - 25% 11

12 ZAAWANSOWANE FUNKCJE 12

13 Scenariusze oszczędności Cztery okna czasowe na dobę Różny poziom napięcia, w każdym przedziale czasowym 15V Oszczędności 35V Wzrost napięcia w nocy Dostosowanie iluminacji natężenia dla ruchu pieszego i drogowego 18:00 21:00 5:00 7:00 Umożliwia realizację scenariuszy dla oświetlenia wewnętrznego Eliminuje straty energii, gdy napięcie wzrasta w nocy 13

14 Zegar astronomiczny Wbudowany zegar astronomiczny. Algorytm oprogramowania do automatycznej nastawy wschodu i zachodu słońca Łatwa konfiguracja za pomocą współrzędnych geograficznych Możliwość korygowania czasu pracy ośw. Dodatkowe oszczędności od 5% - 10% Regulacja na czas letni i zimowy (DST) Strata energii elektrycznej 14

15 Pełna diagnostyka Pomiary na każdej fazie (A, V, kw, PF) 24 godz. diagnostyka Dokładność pomiarów 0,5% dla prądu i napięcia Pomiary zużycia energii kwh na dzień, tydzień, miesiąc, rok Diagnostyka wewnętrzna Kontrola temperatur transformatorów i CPU Czas pracy w bypass i oszczędności Kontrola przełączeń Czas pracy wentylatora Brak fazy, nadmierne obciążenia i przegrzanie 15

16 Połączenie z systemem kontroli Standard MODBUS/RTU protokół RS-232 Dwukierunkowa komunikacja Realne odczytywanie parametrów Realna diagnostyka Zdalne zapisywanie konfiguracji Zdalna kontrola i nastawa okien czasowych i napięcia Bezproblemowa integracja z lokalnymi systemami kontroli MODBUS RS232 16

17 Kontrola temperatury SmartLEC Wydajna konstrukcja transformatorów Płynne przełączanie transformatorów Chłodzenie przez naturalną cyrkulację Włączanie wentylatorów przy 60 C na rdzeniu transformatora Automatyczny bypass gdy obciążenie przekroczy 90% mocy znamionowej SmartLEC Automatyczny bypass po przekroczeniu 120 C 17

18 Wbudowana ochrona Automatyczny bypass gdy wystąpi: przeciążenie, przegrzanie i napięcie podprogowe Ochrona od porażeń Wyłącznik wyjścia, gdyby wystąpiły krótkie zaniki napięcia 18

19 Niezawodność Zbudowany z wysokiej jakości komponentów Takich firm jak: ABB GE Group Schneider Przewody w izolacji silikonowej W procesie produkcji kontrola jakości Testy urządzeń pod obciążeniem Zainstalowanych ponad szt. na świecie W pełni funkcjonalne systemy LEC od ponad 10 lat 19

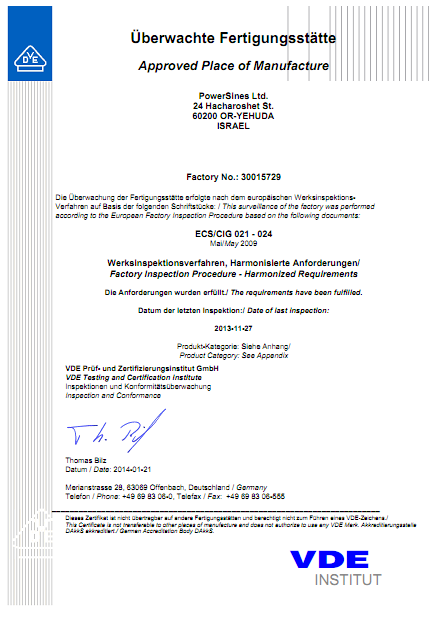

20 Certyfikaty zgodności EN rozdzielni niskiego napięcia i zespołów przekładni EN urządzenia elektryczne do stosowania w instalacjach dużej mocy EN EMC kompatybilności elektromagnetycznej VDE certyfikat producenta ISO

21 21

22 SYSTEM ZDALNEGO ZARZĄDZANIA ENERGIĄ 22

23 Zdalny system EMS PowerSines Ltd. Komunikacja GSM/GPRS (RU) Działa na krajowej karcie SIM OTA (Over-the-Air) aktualizacje Centralna baza danych i serwer w chmurze Sterowanie i komunikacja dużą ilością urządzeń Oprogramowanie na stronie int. Nie wymaga inwestycji w IT Baza danych z historią Interfejs obsługiwany z poziomu strony www. Administracja urządzeń na str. www. Autoryzacja użytkownika 24

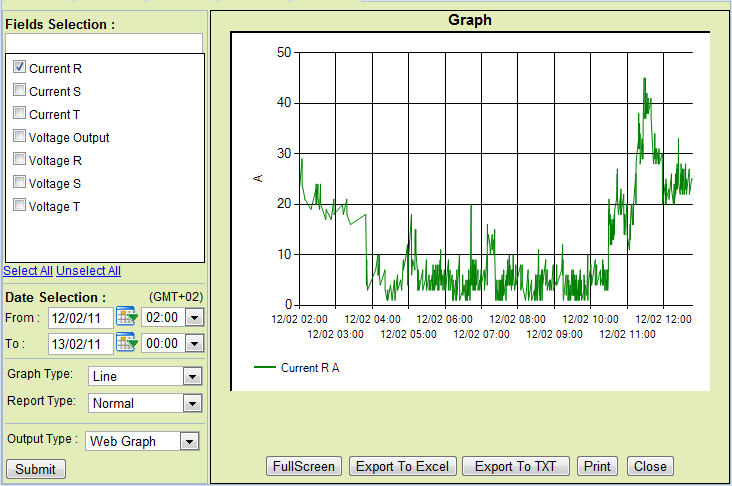

24 Zdalne zarządzanie energią Pilot zdalnego sterowania i monitoringu Pomiar zużycia energii elektrycznej Raporty on-line oraz historyczne przesyłanie do Excel Alarmy i wiadomości na SMS 25

25 INSTALACJA, OBSŁUGA I SCHEMATY POŁĄCZEŃ 26

26 Wytyczne wyboru modelu SmartLEC A Model SmartLEC powinien być wybrany z 10% zapasem mocy V Napięcie sieci SmartLEC Typ do225v SmartLEC /25V 225V 235V SmartLEC /35V powyżej 235V SmartLEC /43V Przykład: SmartLEC 50A/35V powinny być wybrany do napięcia sieci 230V i mierzonego prądu maksymalnego 45A na fazę przed zainstalowaniem SmartLEC. 27

27 Montaż i cyrkulacja powietrza 150 mm 100 mm 100 mm 150 mm 28

28 Schemat blokowy N 3~ 230VAC Control Voltage 230V N L1 L2 L3 GND Internal Bypass RS232/485 µprocessor MODBUS Remote Control U V W Astro Clock Control Aux. Contactor N 29

29 Tryb zdalny Oświetlenie jest sterowane przez zewnętrzny system: fotokomórki, zegar, itp. LEC jest stale pod napięciem Tryb zapłonu rozpoczyna się, gdy zaciski 15 i 16 są zamknięte przez zewnętrzny system sterowania 30

30 Tryb Astro-zegara LEC Kontrola przełączania świateł zgodnie z wewnętrznym zegarem astro LEC jest stale pod napięciem Ręczny bypass jest w pozycji wyłączonej 31

31 Tryb automatyczny LEC nie kontroluje włączanie świateł, tylko reguluje napięcie Przełączanie może być sterowane z zewnątrz LEC jest zawsze pod napięciem AUTOSTART = 00:00 AUTOSTOP = 23:59 Ponowny zapłon musi być zdefiniowany 32

32 WYMIARY I DANE TECHNICZNE 33

33 Wymiary SmartLEC(A) KVA H bc H D W Waga 3x20A x30A x50A x80A x100A x125A x160A x200A x250A H bc - wysokość z dolną pokrywą 34

34 SmartLEC 3x20A 3x50A 35

35 SmartLEC 3x80A 36

36 SmartLEC 3x100A 3x125A 37

37 REFERENCJE I PROJEKTY 38

38 Lotnisko Amsterdam Schiphol Oświetl. zewnętrzne i magazyny KLM Około 100 jednostek LEC LEC A 3x30A 3x160A oszczędności: 19% 25% 39

39 Atlanta USA - Savannah Port Wysokie maszty na zewnątrz Savannah Port Atlanta, USA LEC A Typ/277V 3x80A - 3x160A Lampy 1000W HPS i MH Integracja z Motorolą VMM radiowego systemu SCADA do zdalnego sterowania i monitorowania Instalacja i integracja systemu kontroli przez firmę Johnson 40

40 Oświetlenie uliczne miasta Budapeszt Oświetlenie ulic i placów Lampy typu: HPS 70W, 100W, 150W, 250W Konfiguracja LEC 3 x 30A 3 x 160A Zegar astronomiczny Oszczędności zapisane Razem: 200 szt. LEC Oszczędność: 25% Typowa instalacja na zewnątrz 41

41 Carretera Central, Chile Centralne autostrady przez Santiago, Chile Łącznie około 60 km autostrad, tuneli i dróg bocznych Razem 450 szt. LEC A i LEC B (1x20A 3x125A) Klient: SCANSKA AB Obsługa przez LEC Oszczęd. (20%) Razem moc (MW) Roczne zużycie energii (MWh) 23,000 4,600 Cena (90 USD/MWh) $2,070,000 $414,000 42

42 LEC Projekt - IGNALINA 25,000 mieszkańców Wymagania przetargowe: Remont szafek oświetleniowych 30 szt. LEC LEC A 3x20A 3x50A Komunikacja i sterowanie Oszczędność: 22% - 24% 43

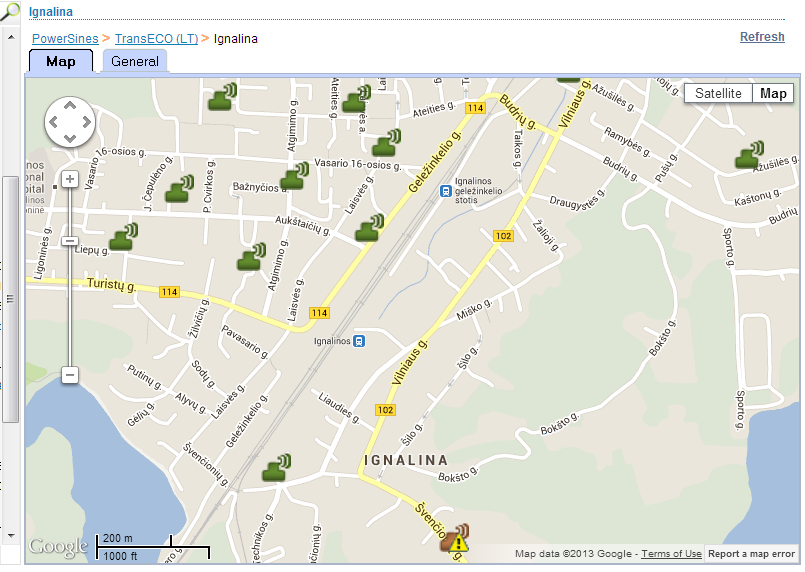

43 EMS - Ignalina 44

44 Dane elektryczne 45

45 46

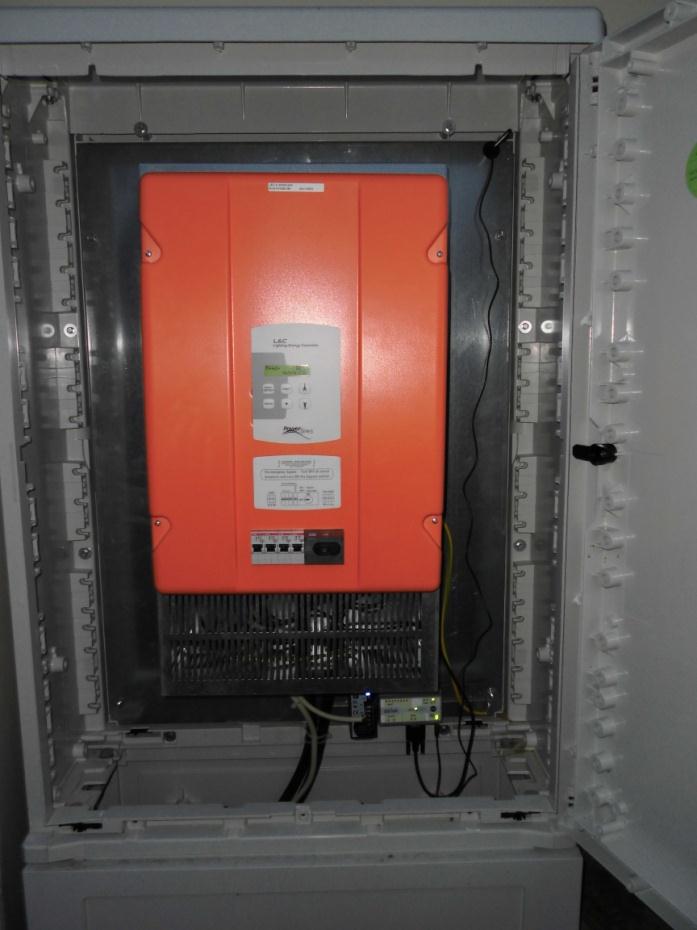

46 Niemcy Miasto w pobliżu Berlina z mieszkańcami Lampy 70W 250W HPS Konserwacja infrastruktury oświetlenia i instalacji, przez miejscowego instalatora Wymagania Zdalne sterowanie Maksymalna oszczędność między 23:00 3:00 Średnia oszczędność 22% Następny etap: Wdrożenie dla całego miasta 47

47 Niemcy 48

48 Przykład regulacji napięcia Napięcie wejścia: V Napięcie wyjścia: V 49

49 Gmina Moskwa Łącznie 16 tyś.szaf oświetlenia Szafki uliczne Stacje trafo Sveto Service dostawca i administrator usług elektrycznych Opracowano kompleksowe rozwiązanie do sterowania oświetleniem architektonicznym i ulic w Moskwie Szukano kompaktowego i niezawodnego regulatora napięcia dla integracji z istniejącym systemem 50

50 Proces wdrożenia 6-8 miesięcy testów systemów LEC w różnych warunkach pracy Oszczędność 20% 25% Integracja z systemem zdalnego sterowania Integracja w szafkach Sveto Service Oficjalny raport techniczny, który opisuje funkcje i zalety LEC Zainstalowano 80 szt LEC w 2013 roku 51

51 52

52 LAMPY LED 53

53 Wdrożenie LED Wymaga całkowitego przeprojektowania istniejącej infrastruktury Kwestie bezpieczeństwa: Bardzo skoncentrowane światło. Brak oświetlenia w pionie Oślepiający wpływ na mgły Brak jednolitości Wysoki koszt. Zwłaszcza dla projektów modernizacyjnych Odpowiednie dla nowych projektów lub oświetlenia architektonicznego Problemy z niezawodnością 54

54 Wydajność LED 55

55 Przykład oświetlenia ulic (porównanie) Istniejące lampy LED 90W LEC A 50A 35KVA Moc lamp HPS 250W 90 (-20%)=200W Ilość źródeł światła Godziny pracy dziennie Roczne zużycie kwh 104,938 37,778 83,950 Cena PLN 0,40 za kwh Roczne oszczędności w PLN 26, Cena jednostkowa brutto instalacja Ilość urządzeń Inwestycja ogółem ROI w latach

56 SmartLEC, a lampa LED SmartLEC jest kompatybilny z systemami oświetlenia LED Zapewnia stabilne napięcia i eliminuje przepięcia Wydłuża żywotność lampy LED i zmniejsza uszkodzenia Inwestycje w SmartLEC jest zachowaniem na przyszłość 57
