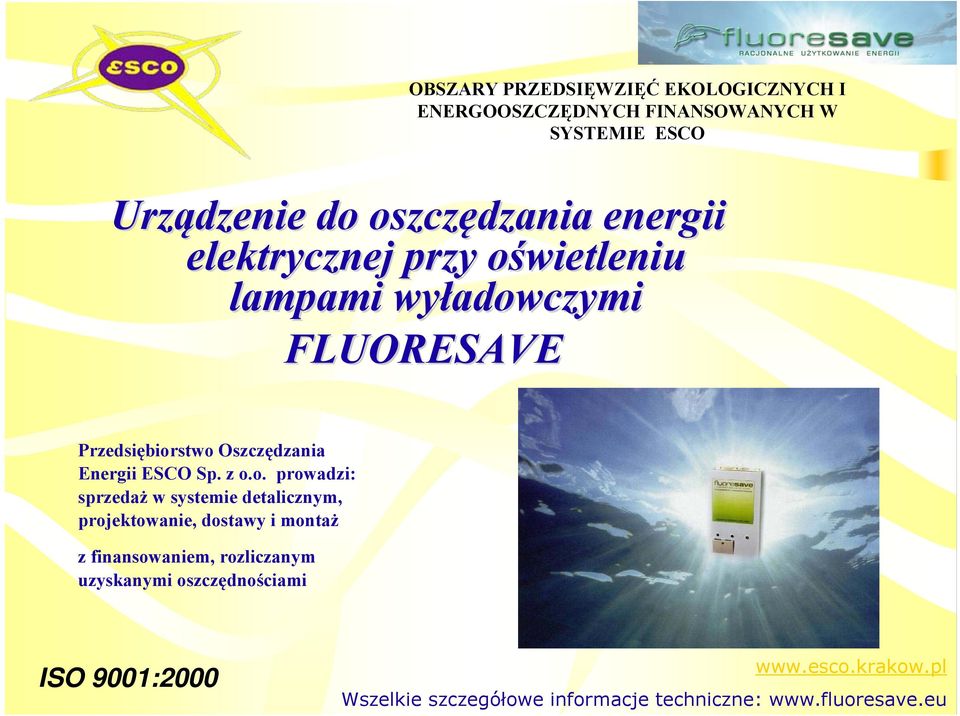

1 OBSZARY PRZEDSIĘWZIĘĆ EKOLOGICZNYCH I ENERGOOSZCZĘDNYCH FINANSOWANYCH W SYSTEMIE ESCO Urządzenie do oszczędzania energii elektrycznej przy oświetleniu o lampami wyładowczymi FLUORESAVE Przedsiębiorstwo Oszczędzania Energii ESCO Sp. z o.o. prowadzi: sprzedaż w systemie detalicznym, projektowanie, dostawy i montaż z finansowaniem, rozliczanym uzyskanymi oszczędnościami Wszelkie szczegółowe informacje techniczne:

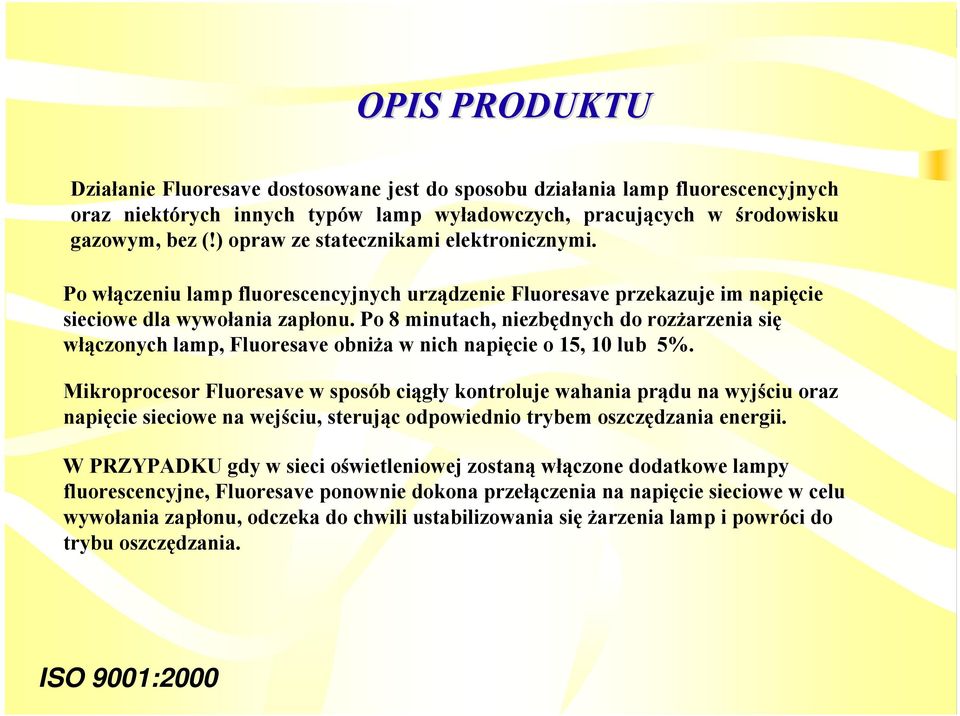

2 OPIS PRODUKTU Działanie Fluoresave dostosowane jest do sposobu działania lamp fluorescencyjnych oraz niektórych innych typów lamp wyładowczych, pracujących w środowisku gazowym, bez (!) opraw ze statecznikami elektronicznymi. Po włączeniu lamp fluorescencyjnych urządzenie Fluoresave przekazuje im napięcie sieciowe dla wywołania zapłonu. Po 8 minutach, niezbędnych do rozżarzenia się włączonych lamp, Fluoresave obniża w nich napięcie o 15, 10 lub 5%. Mikroprocesor Fluoresave w sposób ciągły kontroluje wahania prądu na wyjściu oraz napięcie sieciowe na wejściu, sterując odpowiednio trybem oszczędzania energii. W PRZYPADKU gdy w sieci oświetleniowej zostaną włączone dodatkowe lampy fluorescencyjne, Fluoresave ponownie dokona przełączenia na napięcie sieciowe w celu wywołania zapłonu, odczeka do chwili ustabilizowania się żarzenia lamp i powróci do trybu oszczędzania.

Po 8 minutach, niezbędnych do rozżarzenia się włączonych lamp, Fluoresave obniża w nich napięcie o 15, 10 lub 5%.

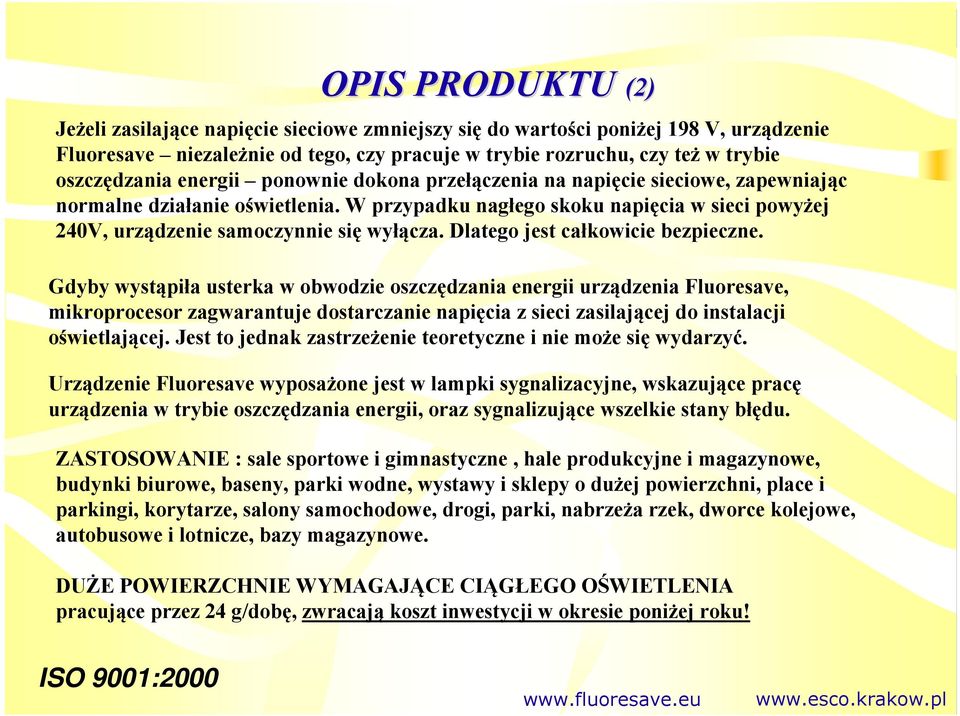

3 OPIS PRODUKTU (2) Jeżeli zasilające napięcie sieciowe zmniejszy się do wartości poniżej 198 V, urządzenie Fluoresave niezależnie od tego, czy pracuje w trybie rozruchu, czy też w trybie oszczędzania energii ponownie dokona przełączenia na napięcie sieciowe, zapewniając normalne działanie oświetlenia. W przypadku nagłego skoku napięcia w sieci powyżej 240V, urządzenie samoczynnie się wyłącza. Dlatego jest całkowicie bezpieczne. Gdyby wystąpiła usterka w obwodzie oszczędzania energii urządzenia Fluoresave, mikroprocesor zagwarantuje dostarczanie napięcia z sieci zasilającej do instalacji oświetlającej. Jest to jednak zastrzeżenie teoretyczne i nie może się wydarzyć. Urządzenie Fluoresave wyposażone jest w lampki sygnalizacyjne, wskazujące pracę urządzenia w trybie oszczędzania energii, oraz sygnalizujące wszelkie stany błędu. ZASTOSOWANIE : sale sportowe i gimnastyczne, hale produkcyjne i magazynowe, budynki biurowe, baseny, parki wodne, wystawy i sklepy o dużej powierzchni, place i parkingi, korytarze, salony samochodowe, drogi, parki, nabrzeża rzek, dworce kolejowe, autobusowe i lotnicze, bazy magazynowe. DUŻE POWIERZCHNIE WYMAGAJĄCE CIĄGŁEGO OŚWIETLENIA pracujące przez 24 g/dobę, zwracają koszt inwestycji w okresie poniżej roku!

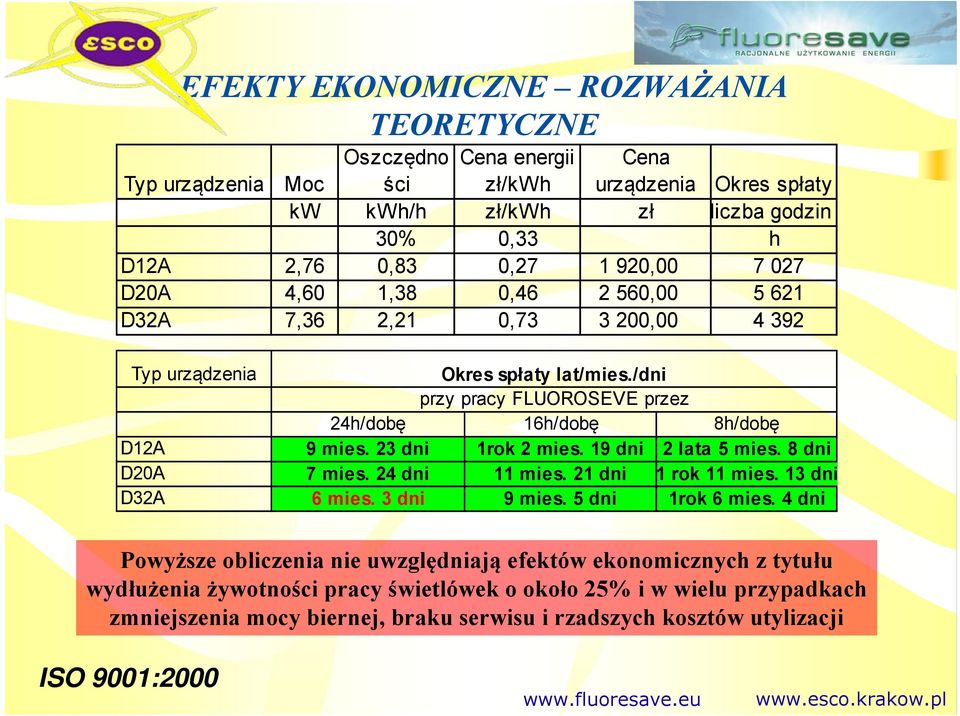

4 EFEKTY EKONOMICZNE ROZWAŻANIA TEORETYCZNE Typ urządzenia Moc Oszczędno ści Cena energii zł/kwh Cena urządzenia Okres spłaty kw kwh/h zł/kwh zł liczba godzin 30% 0,33 h D12A 2,76 0,83 0, , D20A 4,60 1,38 0, , D32A 7,36 2,21 0, , Typ urządzenia Okres spłaty lat/mies./dni przy pracy FLUOROSEVE przez 24h/dobę 16h/dobę 8h/dobę D12A 9 mies. 23 dni 1rok 2 mies. 19 dni 2 lata 5 mies. 8 dni D20A 7 mies. 24 dni 11 mies. 21 dni 1 rok 11 mies. 13 dni D32A 6 mies. 3 dni 9 mies. 5 dni 1rok 6 mies. 4 dni Powyższe obliczenia nie uwzględniają efektów ekonomicznych z tytułu wydłużenia żywotności pracy świetlówek o około 25% i w wielu przypadkach zmniejszenia mocy biernej, braku serwisu i rzadszych kosztów utylizacji

/dni przy pracy FLUOROSEVE przez 24h/dobę 16h/dobę 8h/dobę D12A 9 mies. 23 dni 1rok 2 mies. 19 dni 2 lata 5 mies. 8 dni D20A 7 mies. 24 dni 11 mies. 21 dni 1 rok 11 mies.

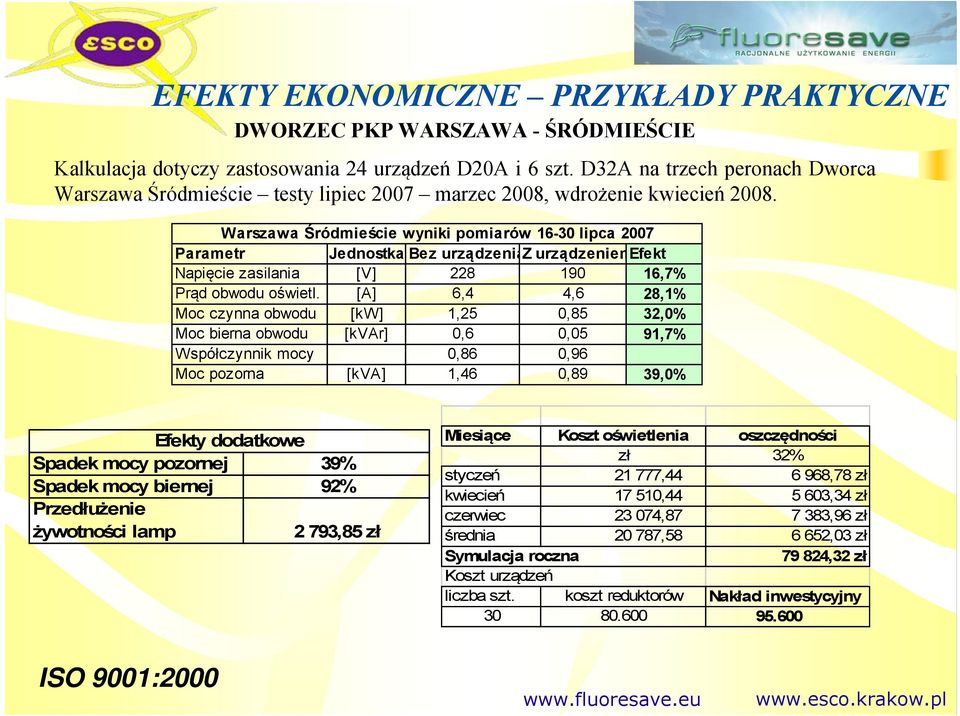

5 EFEKTY EKONOMICZNE PRZYKŁADY PRAKTYCZNE DWORZEC PKP WARSZAWA - ŚRÓDMIEŚCIE Kalkulacja dotyczy zastosowania 24 urządzeń D20A i 6 szt. D32A na trzech peronach Dworca Warszawa Śródmieście testy lipiec 2007 marzec 2008, wdrożenie kwiecień Warszawa Śródmieście wyniki pomiarów lipca 2007 Parametr Jednostka Bez urządzeniaz urządzeniemefekt Napięcie zasilania [V] ,7% Prąd obwodu oświetl. [A] 6,4 4,6 28,1% Moc czynna obwodu [kw] 1,25 0,85 32,0% Moc bierna obwodu [kvar] 0,6 0,05 91,7% Współczynnik mocy 0,86 0,96 Moc pozorna [kva] 1,46 0,89 39,0% Efekty dodatkowe Spadek mocy pozornej 39% Spadek mocy biernej 92% Przedłużenie żywotności lamp 2 793,85 zł Miesiące Koszt oświetlenia oszczędności zł 32% styczeń , ,78 zł kwiecień , ,34 zł czerwiec , ,96 zł średnia , ,03 zł Symulacja roczna ,32 zł Koszt urządzeń liczba szt. koszt reduktorów Nakład inwestycyjny

Warszawa Śródmieście wyniki pomiarów 16-30 lipca 2007 Parametr Jednostka Bez urządzeniaz urządzeniemefekt Napięcie zasilania [V] 228 190 16,7% Prąd obwodu oświetl.

6 EFEKTY EKONOMICZNE PRZYKŁADY PRAKTYCZNE instalacja maj Oszczędności uzyskane z zastosowaniem FLUORESAVE na Dworcu PKP Warszawa Śródmiescie 35,0% Zużywana moc w kw ,6% 30,5% 237,2 238,1 162,2 165,41 396,2 407,8 31,6% 31,4% 279,6 271,1 234,3 32,0% 159,4 247,1 31,0% 170,6 30,0% 25,0% 20,0% 15,0% Uzyskane oszczędności ,0% 100 5,0% 50 0 I I II II III III Nr Peronu PERON Bez Fluoresave PERON Z Fluoresave PERON Oszczędność 0,0% Całkowity nakład: PLN : wartość oszczędności 1 mca= 6.962,76PLN = 13.7 miesięcy; bez szaf żelaznych obudowy w 13 miesięcy; koszt samych reduktorów zwraca się w 11.5 miesiąca (przy 85 %, a nie 100% obciążenia, co trwało by tylko miesiąca)

10,0% 100 5,0% 50 0 I I II II III III Nr Peronu PERON Bez Fluoresave PERON Z Fluoresave PERON Oszczędność 0,0% Całkowity nakład: 95 600 PLN : wartość oszczędności 1 mca= 6.
