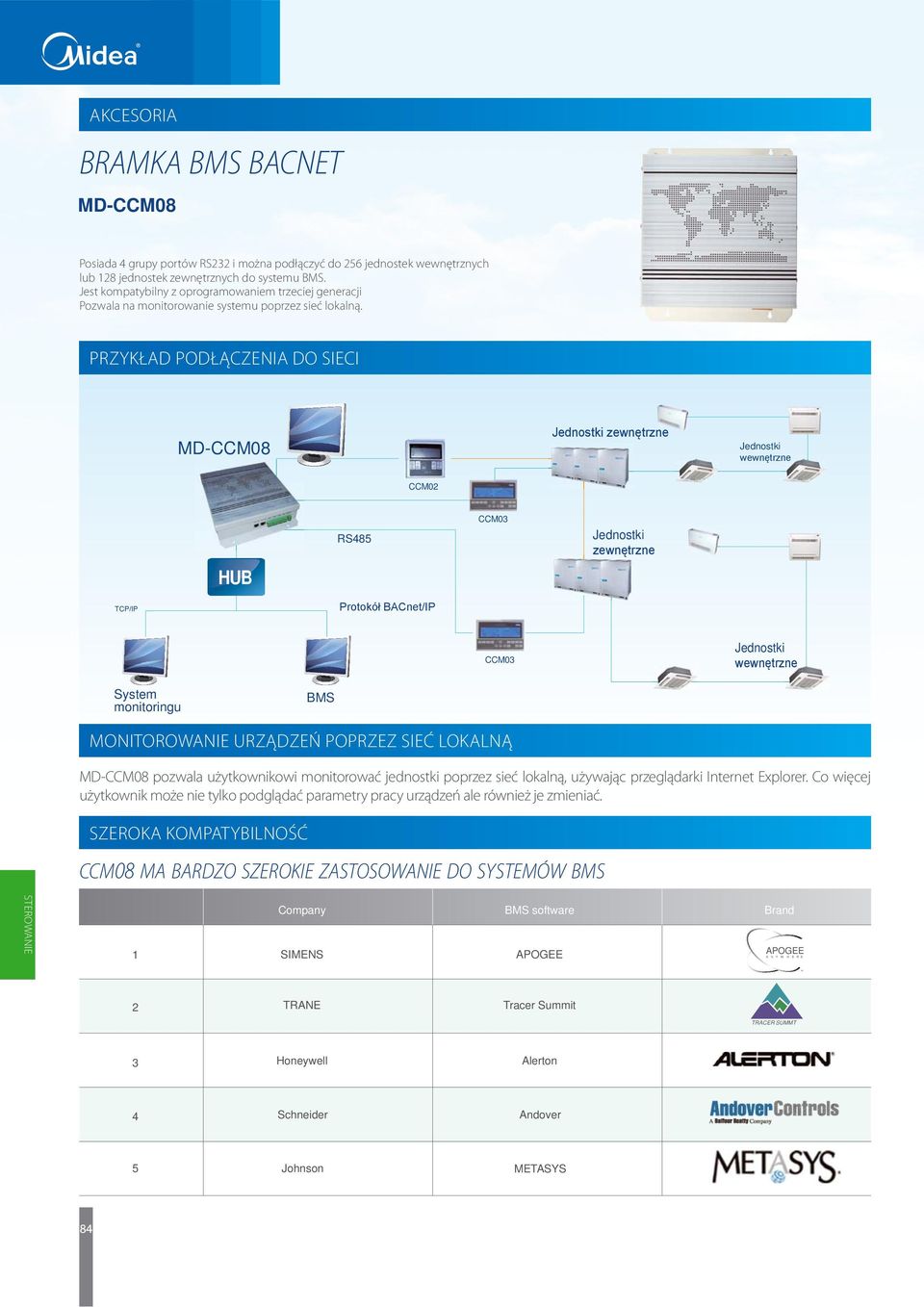

1 TM AKCESORIA BRAMKA BMS BACNET MD-CCM08 Posiada 4 grupy portów RS232 i można podłączyć do 256 jednostek wewnętrznych lub 128 jednostek zewnętrznych do systemu BMS. Jest kompatybilny z oprogramowaniem trzeciej generacji Pozwala na monitorowanie systemu poprzez sieć lokalną. PRZYKŁAD PODŁĄCZENIA DO SIECI MD-CCM08 HUB TCP IP System monitoringu BMS MONITOROWANIE URZĄDZEŃ POPRZEZ SIEĆ LOKALNĄ MD-CCM08 pozwala użytkownikowi monitorować jednostki poprzez sieć lokalną, używając przeglądarki Internet Explorer. Co więcej użytkownik może nie tylko podglądać parametry pracy urządzeń ale również je zmieniać. SZEROKA KOMPATYBILNOŚĆ CCM08 MA BARDZO SZEROKIE ZASTOSOWANIE DO SYSTEMÓW BMS 1 Company SIMENS BMS software APOGEE Brand APOGEE A N Y W H E R E 2 TRANE Tracer Summit TRACER SUMMT 3 Honeywell Alerton 4 Schneider Andover 5 Johnson METASYS 84

PRZYKŁAD PODŁĄCZENIA DO SIECI MD-CCM08 HUB TCP IP System monitoringu BMS MONITOROWANIE URZĄDZEŃ POPRZEZ SIEĆ LOKALNĄ MD-CCM08 pozwala użytkownikowi monitorować jednostki poprzez sieć lokalną,

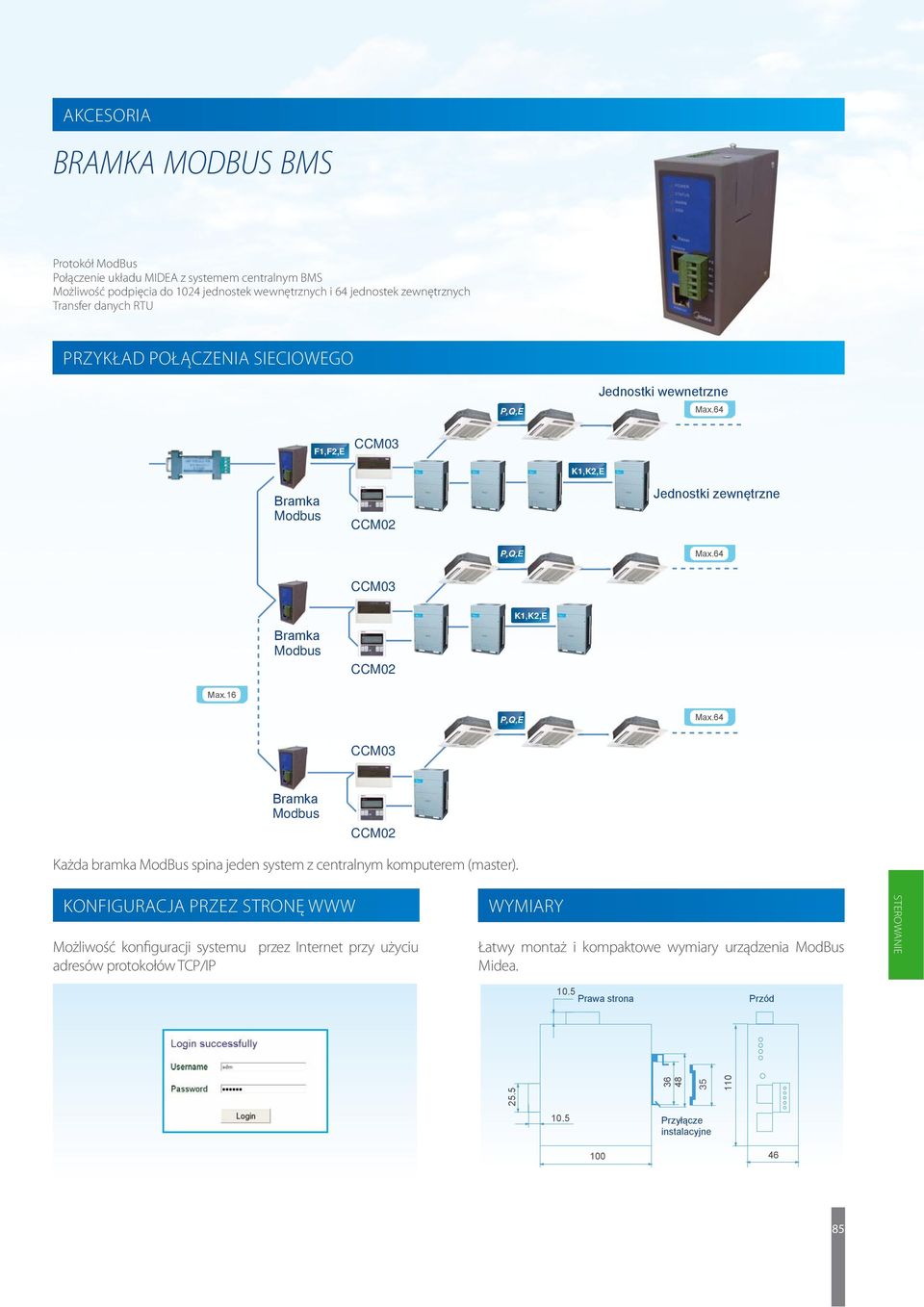

2 BRAMKA MODBUS BMS Protokół ModBus Połączenie układu MIDEA z systemem centralnym BMS Możliwość podpięcia do 1024 jednostek wewnętrznych i 64 jednostek zewnętrznych Transfer danych RTU PRZYKŁAD POŁĄCZENIA SIECIOWEGO F1,F2,E Każda bramka ModBus spina jeden system z centralnym komputerem (master). KONFIGURACJA PRZEZ STRONĘ WWW Możliwość konfiguracji systemu przez Internet przy użyciu adresów protokołów TCP/IP WYMIARY Łatwy montaż i kompaktowe wymiary urządzenia ModBus Midea

bramka ModBus spina jeden system z centralnym komputerem (master).

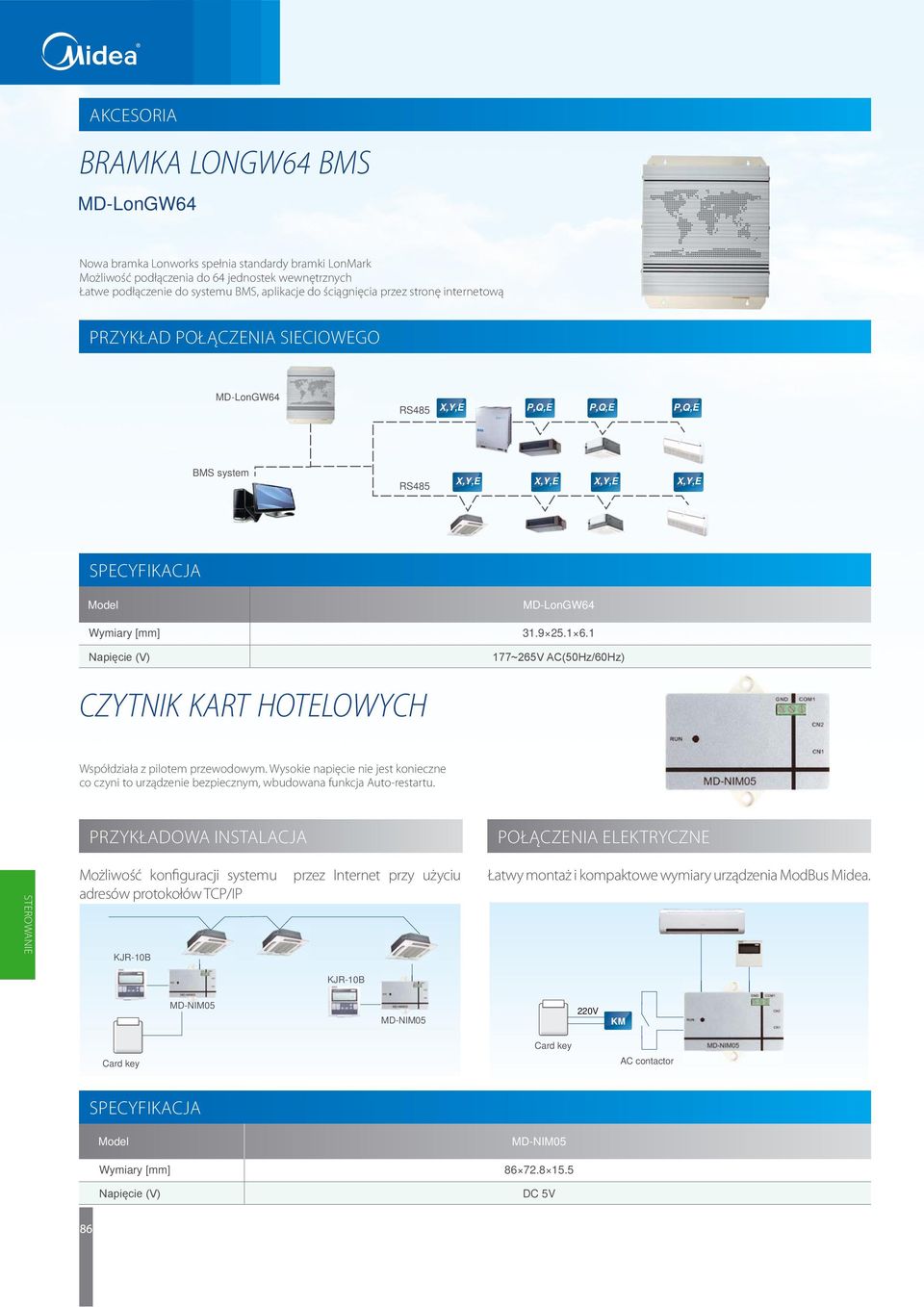

3 BRAMKA LONGW64 BMS Nowa bramka Lonworks spełnia standardy bramki LonMark Możliwość podłączenia do 64 jednostek wewnętrznych Łatwe podłączenie do systemu BMS, aplikacje do ściągnięcia przez stronę internetową PRZYKŁAD POŁĄCZENIA SIECIOWEGO X,Y,E BMS system X,Y,E X,Y,E X,Y,E X,Y,E CZYTNIK KART HOTELOWYCH Współdziała z pilotem przewodowym. Wysokie napięcie nie jest konieczne co czyni to urządzenie bezpiecznym, wbudowana funkcja Auto-restartu. PRZYKŁADOWA INSTALACJA POŁĄCZENIA ELEKTRYCZNE Możliwość konfiguracji systemu przez Internet przy użyciu adresów protokołów TCP/IP KJR-10B Łatwy montaż i kompaktowe wymiary urządzenia ModBus Midea. KJR-10B 220V KM Card key Card key AC contactor DC 5V 86

Wysokie napięcie nie jest konieczne co czyni to urządzenie bezpiecznym, wbudowana funkcja Auto-restartu.

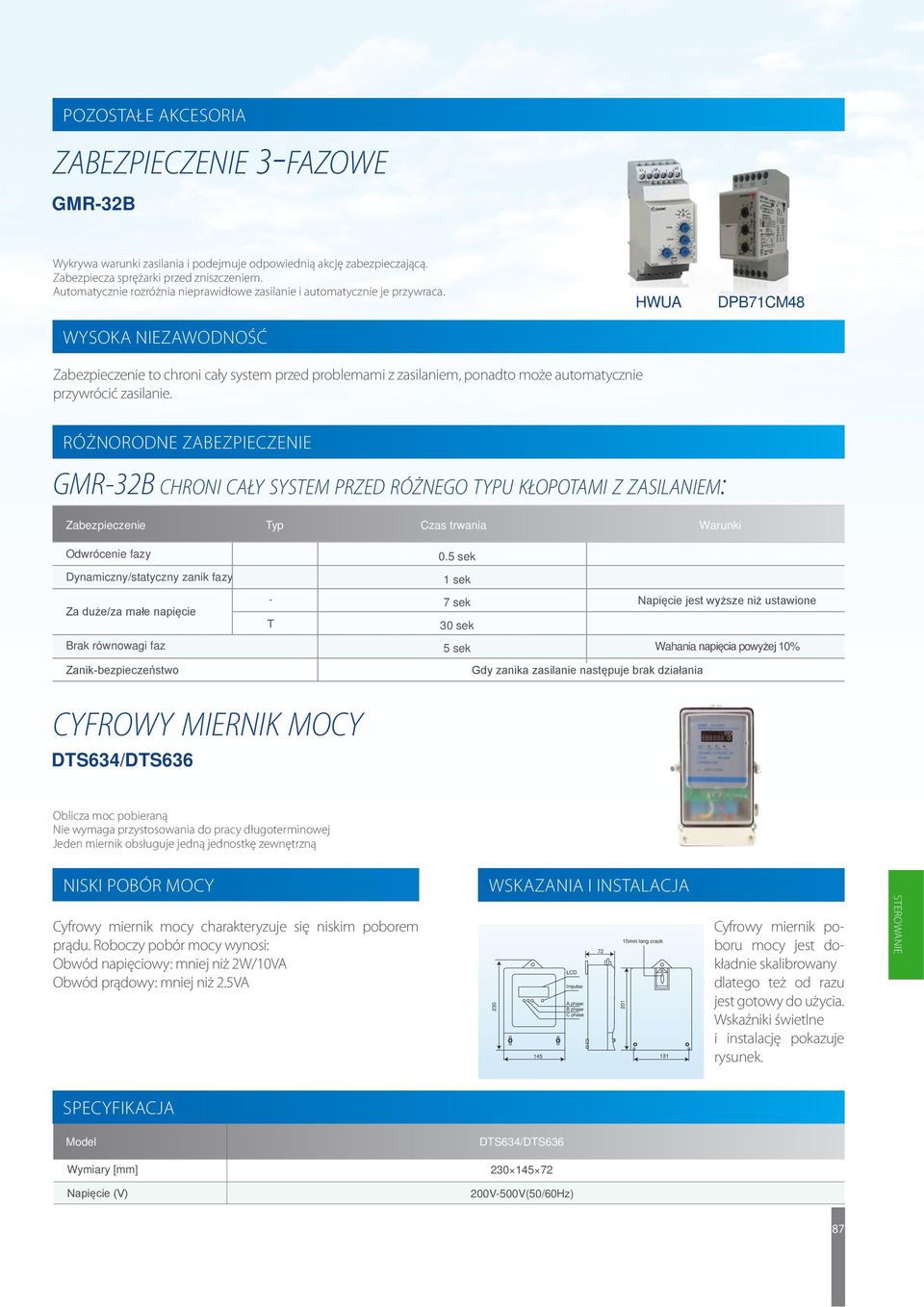

4 POZOSTAŁE AKCESORIA ZABEZPIECZENIE 3-FAZOWE GMR-32B Wykrywa warunki zasilania i podejmuje odpowiednią akcję zabezpieczającą. Zabezpiecza sprężarki przed zniszczeniem. Automatycznie rozróżnia nieprawidłowe zasilanie i automatycznie je przywraca. WYSOKA NIEZAWODNOŚĆ HWUA DPB71CM48 Zabezpieczenie to chroni cały system przed problemami z zasilaniem, ponadto może automatycznie przywrócić zasilanie. RÓŻNORODNE ZABEZPIECZENIE GMR-32B CHRONI CAŁY SYSTEM PRZED RÓŻNEGO TYPU KŁOPOTAMI Z ZASILANIEM: Zabezpieczenie Typ Czas trwania Warunki Odwrócenie fazy Dynamiczny/statyczny zanik fazy Brak równowagi faz - T 0.5 sek 1 sek 7 sek 30 sek 5 sek Wahania powy 10% CYFROWY MIERNIK MOCY DTS634/DTS636 Oblicza moc pobieraną Nie wymaga przystosowania do pracy długoterminowej Jeden miernik obsługuje jedną jednostkę zewnętrzną NISKI POBÓR MOCY Cyfrowy miernik mocy charakteryzuje się niskim poborem prądu. Roboczy pobór mocy wynosi: Obwód napięciowy: mniej niż 2W/10VA Obwód prądowy: mniej niż 2.5VA WSKAZANIA I INSTALACJA LCD Impulse A phase B phase C phase mm long crack 131 Cyfrowy miernik poboru mocy jest dokładnie skalibrowany dlatego też od razu jest gotowy do użycia. Wskaźniki świetlne i instalację pokazuje rysunek. DTS634/DTS V-500V(50/60Hz) 87

WYSOKA NIEZAWODNOŚĆ HWUA DPB71CM48 Zabezpieczenie to chroni cały system przed problemami z zasilaniem, ponadto może automatycznie przywrócić zasilanie.

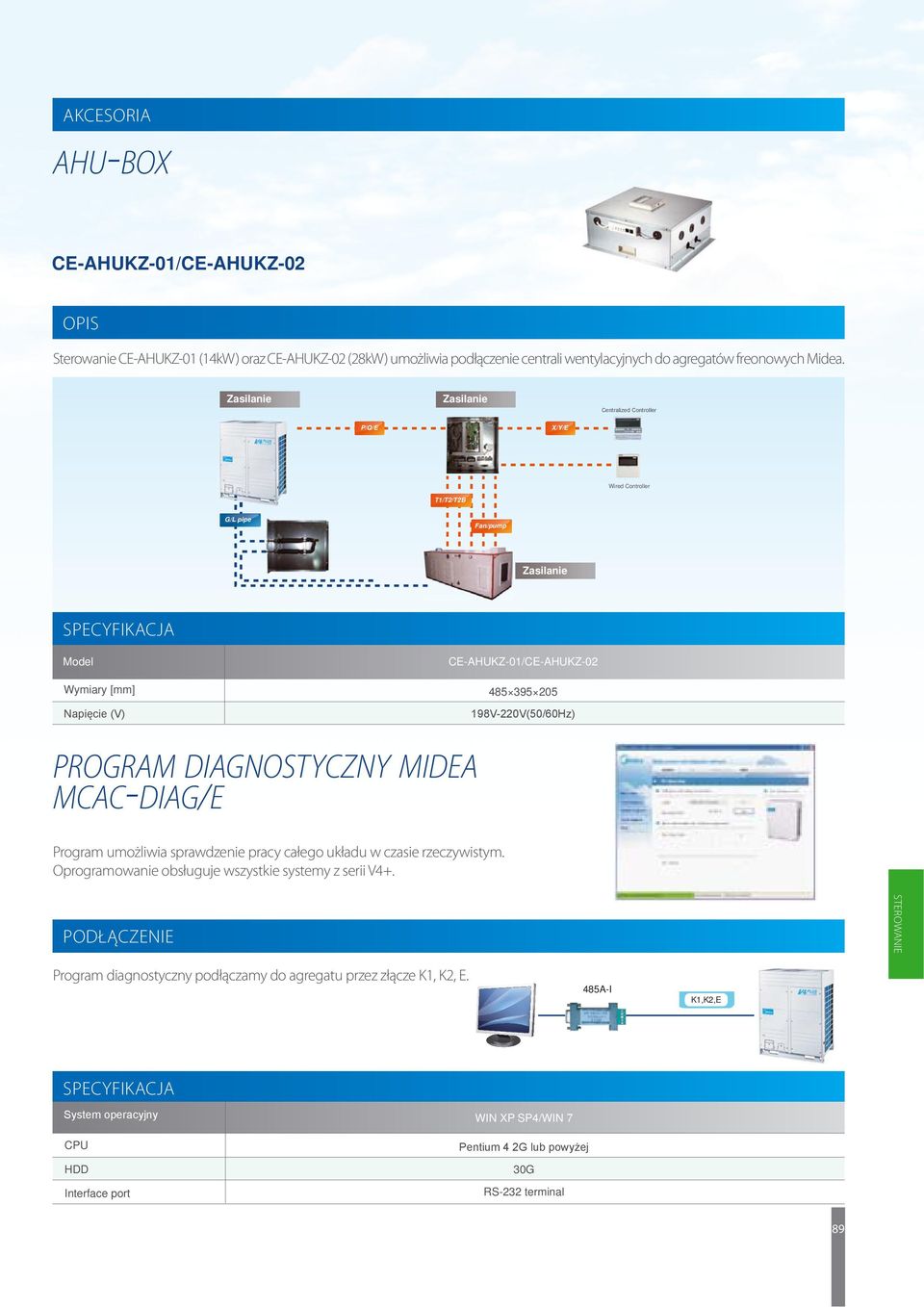

5 AHU-BOX CE-AHUKZ-01/CE-AHUKZ-02 OPIS Sterowanie CE-AHUKZ-01 (14kW) oraz CE-AHUKZ-02 (28kW) umożliwia podłączenie centrali wentylacyjnych do agregatów freonowych Midea. P/Q/E X/Y/E Wired Controller T1/T2/T2B G/L pipe Fan/pump CE-AHUKZ-01/CE-AHUKZ PROGRAM DIAGNOSTYCZNY MIDEA MCAC-DIAG/E Program umożliwia sprawdzenie pracy całego układu w czasie rzeczywistym. Oprogramowanie obsługuje wszystkie systemy z serii V4+. PODŁĄCZENIE Program diagnostyczny podłączamy do agregatu przez złącze K1, K2, E. 485A-I WIN XP SP4/WIN 7 CPU HDD Interface port 30G RS-232 terminal 89

P/Q/E X/Y/E Wired Controller T1/T2/T2B G/L pipe Fan/pump CE-AHUKZ-01/CE-AHUKZ-02 485 395 205 PROGRAM DIAGNOSTYCZNY MIDEA MCAC-DIAG/E Program
