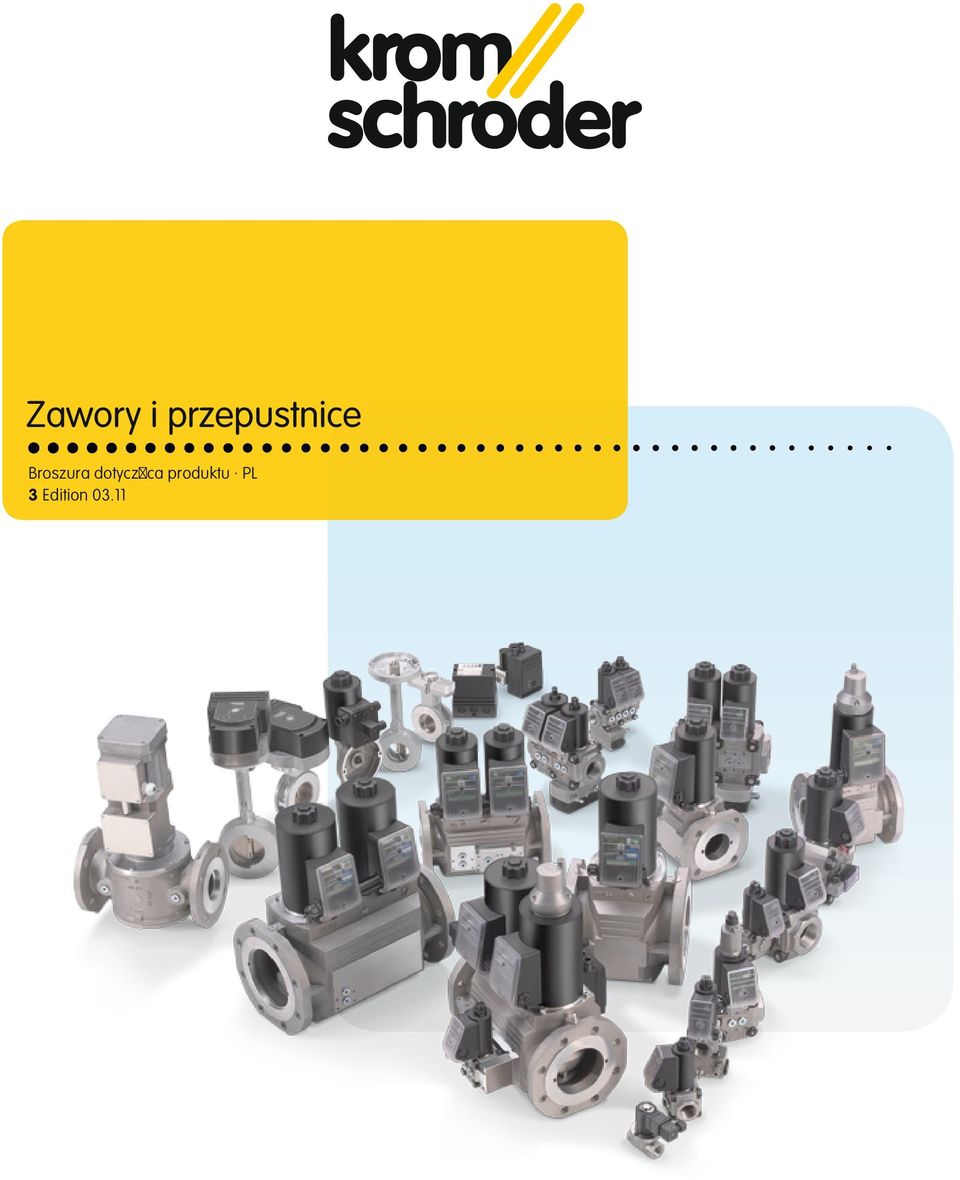

1 Zawory i przepustnice Broszura dotycząca produktu PL 3 Edition 03.11

2 2 Edition VAS VCS AGA Zawory elektromagnetyczne gazu VAS i podwójne zawory elektromagnetyczne VCS Zawory elektromagnetyczne VAS i podwójne zawory elektromagnetyczne VCS do zabezpieczenia i wysterowania dopływu powietrza i gazu do palników gazu i urządzeń gazowych. Do wykorzystania w ciągach regulacji gazu i ciągach zabezpieczeń we wszystkich gałęziach przemysłu żelaza i stali, przemysłu szklanego i ceramicznego, a także w ciepłownictwie przemysłowym pracującym na potrzeby przemysłu opakowań, przemysłu papierniczego i przemysłu spożywczego. Wielkość konstrukcyjna: 1 9 DN: Przyłącze: gwint lub kołnierz 500 mbar (197 "WC) Szybko otwierający, szybko zamykający lub wolno otwierający, szybko zamykający Napięcie sieciowe: 24 V=, 100 V~, 120 V~, 200 V~ lub 230 V~ Podłączenie elektryczne: zaciski lub wtyczka z gniazdem i optycznym wskaźnikiem położenia Zawory z zabudowanym zaworem obejściowym lub zaworem gazu zapłonowego Zawory ze zintegrowanym układem kontroli szczelności TC Zawory z zabudowanymi czujnikami ciśnienia DG../VC Podwójne zawory elektromagnetyczne z łącznikiem przedmuchującym Regulatory ciśnienia z zaworem elektromagnetycznym VAD, VAG, VAV Regulatory ciśnienia VAD, regulatory stałoprężne VAG i regulatory ilorazu ciśnień VAV w technice serwo do odcinania i precyzyjnej regulacji dopływu gazu do palników i urządzeń gazowych. Do wykorzystania w ciągach regulacji gazu i ciągach zabezpieczeń we wszystkich gałęziach przemysłu żelaza i stali, przemysłu szklanego i ceramicznego, a także w ciepłownictwie komunalnym i przemysłowym pracującym na potrzeby przemysłu opakowań, przemysłu papierniczego i przemysłu spożywczego. VAD Stałoprężny regulator ciśnienia klasy A o wysokiej dokładności regulacji. Nastawienie ciśnienia za pomocą sprężyny determinującej wartość zadaną. VAG Stałoprężny regulator ciśnienia klasy A do utrzymywania stałego ilorazu ciśnień gaz/powietrze dla palników z regulacją modulująca lub stopniową. Wartość zadana zostaje nastawiona poprzez przewód powietrza sterującego. VAG..N jest wykorzystywany jako regulator ciśnienia zerowego dla silników gazowych i mieszalników Venturiego. VAV Regulator ilorazu ciśnień klasy A do utrzymywania stałego ilorazu ciśnień gaz/powietrze dla palników z regulacją modulującą. Wartość zadana zostaje nastawiona poprzez przewód powietrza sterującego. Utrzymywany jest stały iloraz ciśnień gazu i powietrza. Iloraz ciśnień można wyregulować w zakresie od 0,6:1 do 3:1. Poprzez ciśnienie sterujące komory spalania p F możliwe jest korygowanie odstępstw ciśnienia w komorze spalania. Wielkość konstrukcyjna: 1 3 DN: Przyłącze: gwint lub kołnierz 500 mbar (197 "WC) Napięcie sieciowe: 24 V=, 100 V~, 120 V~, 200 V~ lub 230 V~ Podłączenie elektryczne: zaciski lub wtyczka z gniazdem i optycznym wskaźnikiem położenia Zawory z zabudowanym zaworem obejściowym lub zaworem gazu zapłonowego Zawory ze zintegrowanym układem kontroli szczelności TC Zawory z zabudowanymi czujnikami ciśnienia DG../VC VAD, VAG, VAV AGA

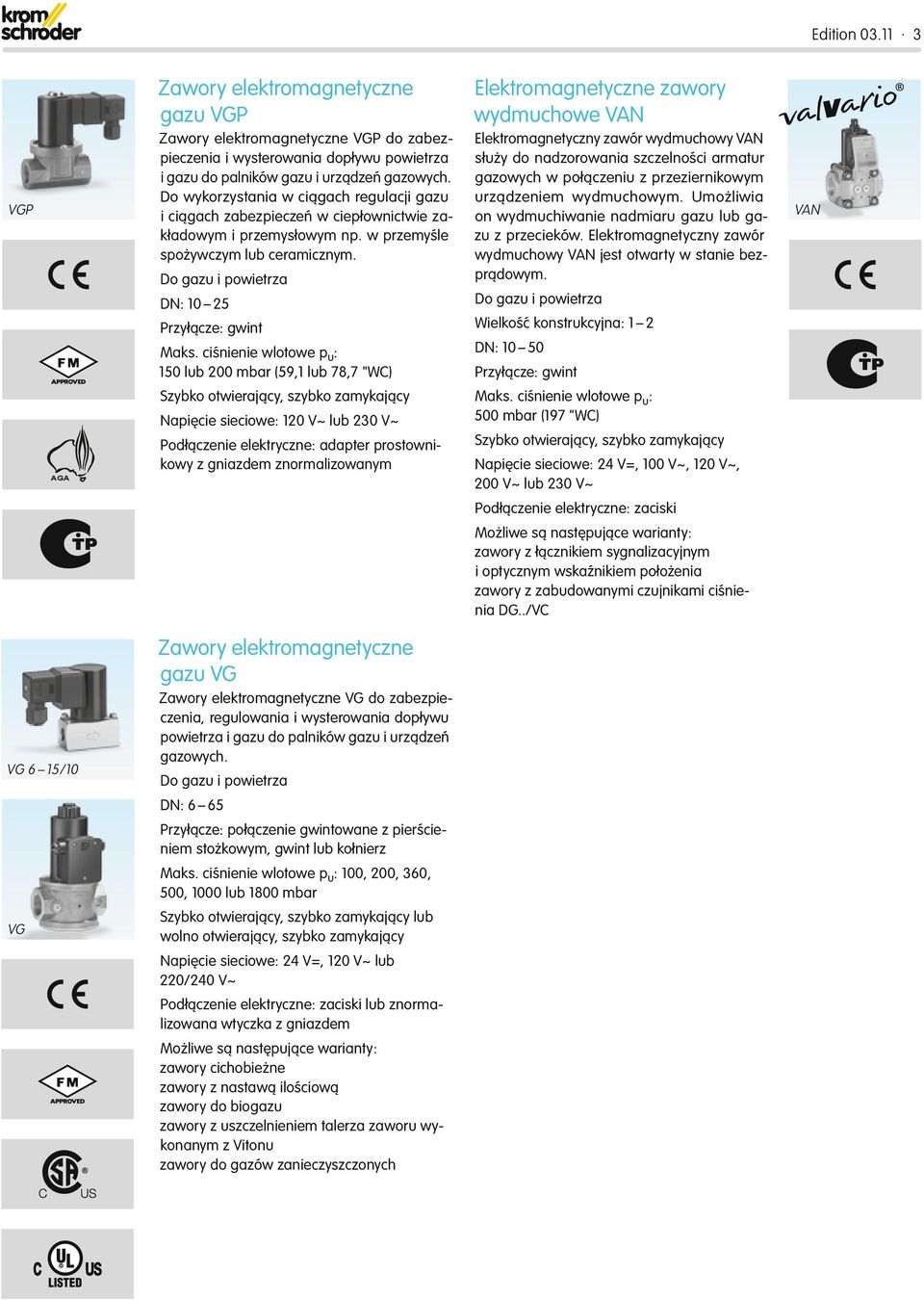

3 Edition VGP AGA Zawory elektromagnetyczne gazu VGP Zawory elektromagnetyczne VGP do zabezpieczenia i wysterowania dopływu powietrza i gazu do palników gazu i urządzeń gazowych. Do wykorzystania w ciągach regulacji gazu i ciągach zabezpieczeń w ciepłownictwie zakładowym i przemysłowym np. w przemyśle spożywczym lub ceramicznym. DN: Przyłącze: gwint 150 lub 200 mbar (59,1 lub 78,7 "WC) Szybko otwierający, szybko zamykający Napięcie sieciowe: 120 V~ lub 230 V~ Podłączenie elektryczne: adapter prostownikowy z gniazdem znormalizowanym Elektromagnetyczne zawory wydmuchowe VAN Elektromagnetyczny zawór wydmuchowy VAN służy do nadzorowania szczelności armatur gazowych w połączeniu z przeziernikowym urządzeniem wydmuchowym. Umożliwia on wydmuchiwanie nadmiaru gazu lub gazu z przecieków. Elektromagnetyczny zawór wydmuchowy VAN jest otwarty w stanie bezprądowym. Wielkość konstrukcyjna: 1 2 DN: Przyłącze: gwint 500 mbar (197 "WC) Szybko otwierający, szybko zamykający Napięcie sieciowe: 24 V=, 100 V~, 120 V~, 200 V~ lub 230 V~ Podłączenie elektryczne: zaciski i optycznym wskaźnikiem położenia zawory z zabudowanymi czujnikami ciśnienia DG../VC VAN VG 6 15/10 VG Zawory elektromagnetyczne gazu VG Zawory elektromagnetyczne VG do zabezpieczenia, regulowania i wysterowania dopływu powietrza i gazu do palników gazu i urządzeń gazowych. DN: 6 65 Przyłącze: połączenie gwintowane z pierścieniem stożkowym, gwint lub kołnierz 100, 200, 360, 500, 1000 lub 1800 mbar Szybko otwierający, szybko zamykający lub wolno otwierający, szybko zamykający Napięcie sieciowe: 24 V=, 120 V~ lub Podłączenie elektryczne: zaciski lub znormalizowana wtyczka z gniazdem zawory cichobieżne zawory z nastawą ilościową zawory do biogazu zawory z uszczelnieniem talerza zaworu wykonanym z Vitonu zawory do gazów zanieczyszczonych

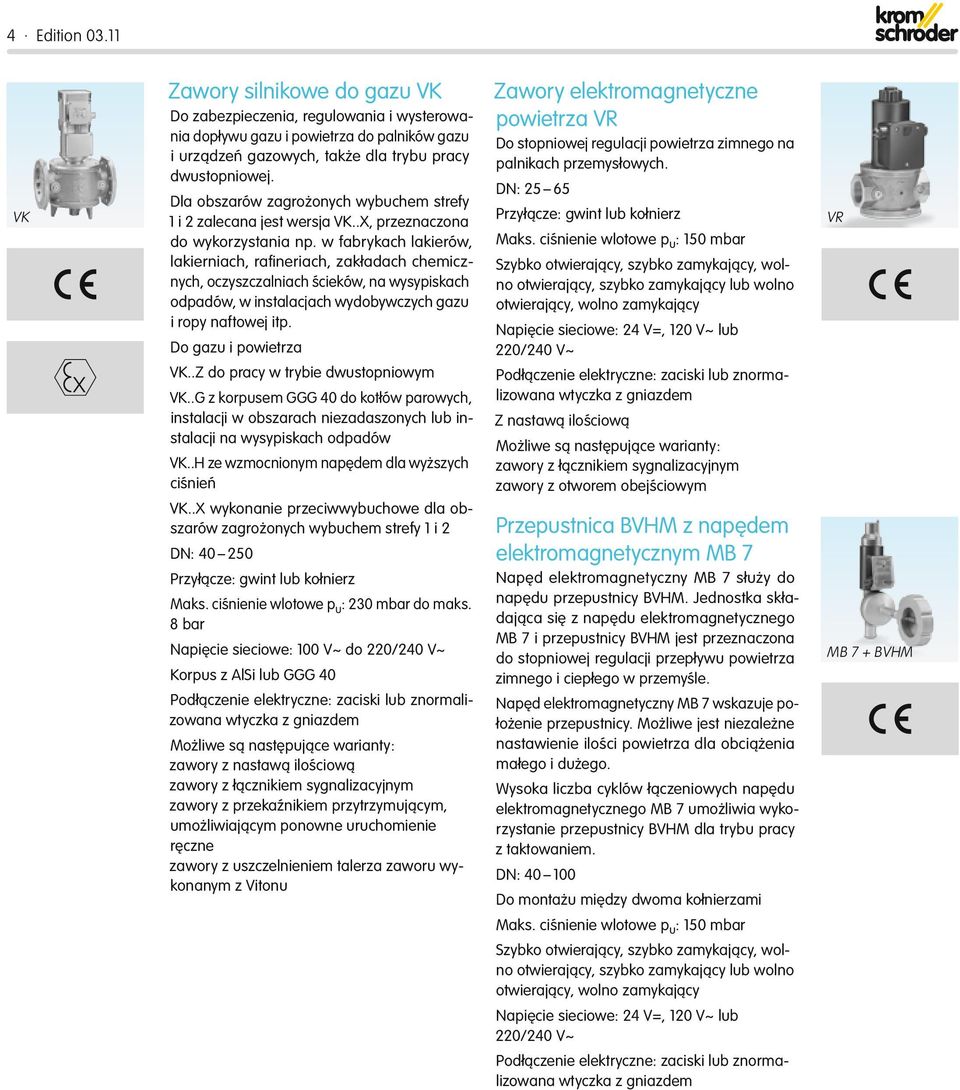

4 4 Edition VK Zawory silnikowe do gazu VK Do zabezpieczenia, regulowania i wysterowania dopływu gazu i powietrza do palników gazu i urządzeń gazowych, także dla trybu pracy dwustopniowej. Dla obszarów zagrożonych wybuchem strefy 1 i 2 zalecana jest wersja VK..X, przeznaczona do wykorzystania np. w fabrykach lakierów, lakierniach, rafineriach, zakładach chemicznych, oczyszczalniach ścieków, na wysypiskach odpadów, w instalacjach wydobywczych gazu i ropy naftowej itp. VK..Z do pracy w trybie dwustopniowym VK..G z korpusem GGG 40 do kotłów parowych, instalacji w obszarach niezadaszonych lub instalacji na wysypiskach odpadów VK..H ze wzmocnionym napędem dla wyższych ciśnień VK..X wykonanie przeciwwybuchowe dla obszarów zagrożonych wybuchem strefy 1 i 2 DN: Przyłącze: gwint lub kołnierz 230 mbar do maks. 8 bar Napięcie sieciowe: 100 V~ do Korpus z AlSi lub GGG 40 Podłączenie elektryczne: zaciski lub znormalizowana wtyczka z gniazdem zawory z nastawą ilościową zawory z przekaźnikiem przytrzymującym, umożliwiającym ponowne uruchomienie ręczne zawory z uszczelnieniem talerza zaworu wykonanym z Vitonu Zawory elektromagnetyczne powietrza VR Do stopniowej regulacji powietrza zimnego na palnikach przemysłowych. DN: Przyłącze: gwint lub kołnierz 150 mbar Szybko otwierający, szybko zamykający, wolno otwierający, szybko zamykający lub wolno otwierający, wolno zamykający Napięcie sieciowe: 24 V=, 120 V~ lub Podłączenie elektryczne: zaciski lub znormalizowana wtyczka z gniazdem Z nastawą ilościową zawory z otworem obejściowym Przepustnica BVHM z napędem elektromagnetycznym MB 7 Napęd elektromagnetyczny MB 7 służy do napędu przepustnicy BVHM. Jednostka składająca się z napędu elektromagnetycznego MB 7 i przepustnicy BVHM jest przeznaczona do stopniowej regulacji przepływu powietrza zimnego i ciepłego w przemyśle. Napęd elektromagnetyczny MB 7 wskazuje położenie przepustnicy. Możliwe jest niezależne nastawienie ilości powietrza dla obciążenia małego i dużego. Wysoka liczba cyklów łączeniowych napędu elektromagnetycznego MB 7 umożliwia wykorzystanie przepustnicy BVHM dla trybu pracy z taktowaniem. DN: Do montażu między dwoma kołnierzami 150 mbar Szybko otwierający, szybko zamykający, wolno otwierający, szybko zamykający lub wolno otwierający, wolno zamykający Napięcie sieciowe: 24 V=, 120 V~ lub Podłączenie elektryczne: zaciski lub znormalizowana wtyczka z gniazdem VR MB 7 + BVHM

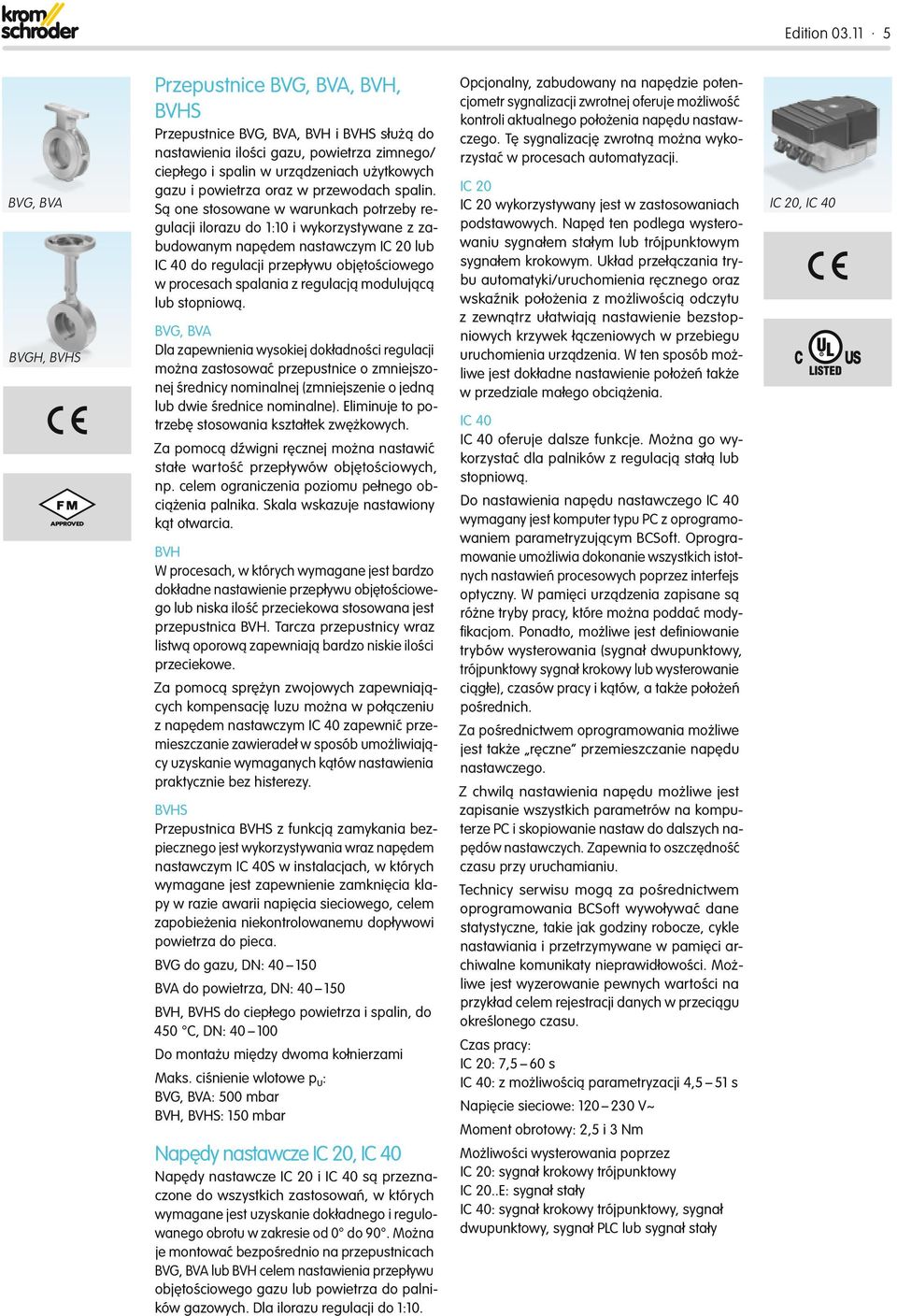

5 Edition BVG, BVA BVGH, BVHS Przepustnice BVG, BVA, BVH, BVHS Przepustnice BVG, BVA, BVH i BVHS służą do nastawienia ilości gazu, powietrza zimnego/ ciepłego i spalin w urządzeniach użytkowych gazu i powietrza oraz w przewodach spalin. Są one stosowane w warunkach potrzeby regulacji ilorazu do 1:10 i wykorzystywane z zabudowanym napędem nastawczym IC 20 lub IC 40 do regulacji przepływu objętościowego w procesach spalania z regulacją modulującą lub stopniową. BVG, BVA Dla zapewnienia wysokiej dokładności regulacji można zastosować przepustnice o zmniejszonej średnicy nominalnej (zmniejszenie o jedną lub dwie średnice nominalne). Eliminuje to potrzebę stosowania kształtek zwężkowych. Za pomocą dźwigni ręcznej można nastawić stałe wartość przepływów objętościowych, np. celem ograniczenia poziomu pełnego obciążenia palnika. Skala wskazuje nastawiony kąt otwarcia. BVH W procesach, w których wymagane jest bardzo dokładne nastawienie przepływu objętościowego lub niska ilość przeciekowa stosowana jest przepustnica BVH. Tarcza przepustnicy wraz listwą oporową zapewniają bardzo niskie ilości przeciekowe. Za pomocą sprężyn zwojowych zapewniających kompensację luzu można w połączeniu z napędem nastawczym IC 40 zapewnić przemieszczanie zawieradeł w sposób umożliwiający uzyskanie wymaganych kątów nastawienia praktycznie bez histerezy. BVHS Przepustnica BVHS z funkcją zamykania bezpiecznego jest wykorzystywania wraz napędem nastawczym IC 40S w instalacjach, w których wymagane jest zapewnienie zamknięcia klapy w razie awarii napięcia sieciowego, celem zapobieżenia niekontrolowanemu dopływowi powietrza do pieca. BVG do gazu, DN: BVA do powietrza, DN: BVH, BVHS do ciepłego powietrza i spalin, do 450 C, DN: Do montażu między dwoma kołnierzami BVG, BVA: 500 mbar BVH, BVHS: 150 mbar Napędy nastawcze IC 20, IC 40 Napędy nastawcze IC 20 i IC 40 są przeznaczone do wszystkich zastosowań, w których wymagane jest uzyskanie dokładnego i regulowanego obrotu w zakresie od 0 do 90. Można je montować bezpośrednio na przepustnicach BVG, BVA lub BVH celem nastawienia przepływu objętościowego gazu lub powietrza do palników gazowych. Dla ilorazu regulacji do 1:10. Opcjonalny, zabudowany na napędzie potencjometr sygnalizacji zwrotnej oferuje możliwość kontroli aktualnego położenia napędu nastawczego. Tę sygnalizację zwrotną można wykorzystać w procesach automatyzacji. IC 20 IC 20 wykorzystywany jest w zastosowaniach podstawowych. Napęd ten podlega wysterowaniu sygnałem stałym lub trójpunktowym sygnałem krokowym. Układ przełączania trybu automatyki/uruchomienia ręcznego oraz wskaźnik położenia z możliwością odczytu z zewnątrz ułatwiają nastawienie bezstopniowych krzywek łączeniowych w przebiegu uruchomienia urządzenia. W ten sposób możliwe jest dokładne nastawienie położeń także w przedziale małego obciążenia. IC 40 IC 40 oferuje dalsze funkcje. Można go wykorzystać dla palników z regulacją stałą lub stopniową. Do nastawienia napędu nastawczego IC 40 wymagany jest komputer typu PC z oprogramowaniem parametryzującym BCSoft. Oprogramowanie umożliwia dokonanie wszystkich istotnych nastawień procesowych poprzez interfejs optyczny. W pamięci urządzenia zapisane są różne tryby pracy, które można poddać modyfikacjom. Ponadto, możliwe jest definiowanie trybów wysterowania (sygnał dwupunktowy, trójpunktowy sygnał krokowy lub wysterowanie ciągłe), czasów pracy i kątów, a także położeń pośrednich. Za pośrednictwem oprogramowania możliwe jest także ręczne przemieszczanie napędu nastawczego. Z chwilą nastawienia napędu możliwe jest zapisanie wszystkich parametrów na komputerze PC i skopiowanie nastaw do dalszych napędów nastawczych. Zapewnia to oszczędność czasu przy uruchamianiu. Technicy serwisu mogą za pośrednictwem oprogramowania BCSoft wywoływać dane statystyczne, takie jak godziny robocze, cykle nastawiania i przetrzymywane w pamięci archiwalne komunikaty nieprawidłowości. Możliwe jest wyzerowanie pewnych wartości na przykład celem rejestracji danych w przeciągu określonego czasu. Czas pracy: IC 20: 7,5 60 s IC 40: z możliwością parametryzacji 4,5 51 s Napięcie sieciowe: V~ Moment obrotowy: 2,5 i 3 Nm Możliwości wysterowania poprzez IC 20: sygnał krokowy trójpunktowy IC 20..E: sygnał stały IC 40: sygnał krokowy trójpunktowy, sygnał dwupunktowy, sygnał PLC lub sygnał stały IC 20, IC 40

6 6 Edition DKR DKR..H Przepustnica DKR Przepustnica DKR służy do nastawienia ilości gorącego powietrza i spalin w urządzeniach użytkowych powietrza i przewodach spalin. Jest ona stosowana w warunkach potrzeby regulacji ilorazu do 1:10 i wykorzystywana z zabudowanym napędem nastawczym GT 50 do regulacji przepływu objętościowego w procesach spalania z regulacją modulującą lub stopniową. W przypadku przepustnicy DKR..H można za pomocą dźwigni ręcznej nastawić stałe wartość przepływów objętościowych, np. celem ograniczenia poziomu pełnego obciążenia palnika. Skala wskazuje nastawiony kąt otwarcia. Do powietrza i spalin DN: Do montażu między dwoma kołnierzami 300 mbar Do uruchamiania ręcznego lub z wolnym czopem końcowym wałka przeznaczonym do osadzenia napędu nastawczego GT 50 Maks. temperatura medium: C Klapa o ruchu przelotowym lub z listwą oporową Napęd nastawczy GT 50 Napęd nastawczy GT 50 jest przeznaczony do montażu bezpośrednio na przepustnicy, np. na przepustnicy DKR celem nastawienia przepływu objętościowego gazu lub powietrza do palników gazowych. Napęd nastawczy GT 50 jest przeznaczony do zastosowań, w których wymagane jest uzyskanie dokładnego i regulowanego obrotu w zakresie 0 do 90 oraz 0 do 160. Poprzez opcjonalny potencjometr sygnalizacji zwrotnej lub opcjonalny przetwornik prądowy możliwa jest kontrola aktualnego położenia napędu nastawczego. Tę sygnalizację zwrotną można wykorzystać w procesach automatyzacji. GT 50 podlega wysterowaniu sygnałem stałym lub trójpunktowym sygnałem krokowym. Układ przełączania trybu automatyki/uruchomienia ręcznego oraz wskaźnik położenia z możliwością odczytu z zewnątrz ułatwiają nastawienie bezstopniowych krzywek łączeniowych w przebiegu uruchomienia urządzenia. W ten sposób możliwe jest dokładne nastawienie położeń także w przedziale małego obciążenia. Dla wykorzystania z przepustnicami z listwą oporową, np. DKR..A, jest dostępny napęd nastawczy GT 50..U o przeciwnym kierunku obrotów. Czas pracy: 3,7 120 s/90 Napięcie sieciowe: 24 V~, 110/120 V~ lub Moment obrotowy: 3,7 20 Nm Wysterowanie przez sygnał krokowy trójpunktowy, sygnał stały lub sygnał dwupunktowy GT 50

7 Edition LFC + IC 20 Liniowy człon nastawczy LFC Liniowy człon nastawczy LFC służy do nastawienia ilości gazu i zimnego powietrza w urządzeniach użytkowych gazu i powietrza.. Jest on stosowany w warunkach potrzeby regulacji ilorazu do 1:25 i wykorzystywany z zabudowanym napędem nastawczym IC 20 lub IC 40 do regulacji przepływu objętościowego w procesach spalania z regulacją modulującą lub stopniową. Wielkość konstrukcyjna: 1 2 DN: Przyłącze: system MODULINE 500 mbar Napięcie sieciowe: 24 V~, 110/120 V~ lub Wysterowanie przez sygnał krokowy trójpunktowy, sygnał stały lub sygnał dwupunktowy liniowe człony nastawcze z potencjometrem dla zwrotnej sygnalizacji położenia liniowe człony nastawcze z przełączaniem trybu automatyki/uruchomienia ręcznego liniowe człony nastawcze przydatne do wykorzystania w instalacjach biogazu Zawory regulacyjne RV, zawory regulacyjne z zaworem elektromagnetycznym RVS Zawór regulacyjny RV, RVS służy do regulacji przepływu objętościowego w procesach spalania z regulacją modulującą wymagających wysokiego ilorazu regulacji. Zakresy wykorzystania obejmują np. dopalanie termiczne, procesy w przemyśle ceramicznym lub regulację O 2 w silnikach gazowych elektrociepłowni blokowych. Armatura zapewnia precyzyjne nastawienie mocy palnika. Zawór zostaje wysterowany za pomocą regulatora z trójpunktowym sygnałem krokowym lub w przypadku RV..E sygnałem stałym (np. 4 do 20 ma) To wykonanie dysponuje elektronicznym układem regulacji pozycjonowania, zapewniającym wysoką dokładność regulacji. W przypadku RVS zintegrowany jest ponadto zawór elektromagnetyczny, co zapewnia zabezpieczenie i regulację dopływu gazu bez dodatkowego spadku ciśnienia. Wielkość konstrukcyjna: 2 do 3 DN: 25 do 100 Gniazdo zaworu: A do Z Przyłącze: system MODULINE lub kołnierz 150, 200, 360, 500, 1000 mbar Napięcie sieciowe: 24 V~, 110/120 V~ lub Sygnał wejściowy: stały lub trójpunktowy krokowy zawory do biogazu zawory z uszczelnieniem talerza zaworu wykonanym z Vitonu RV RVS

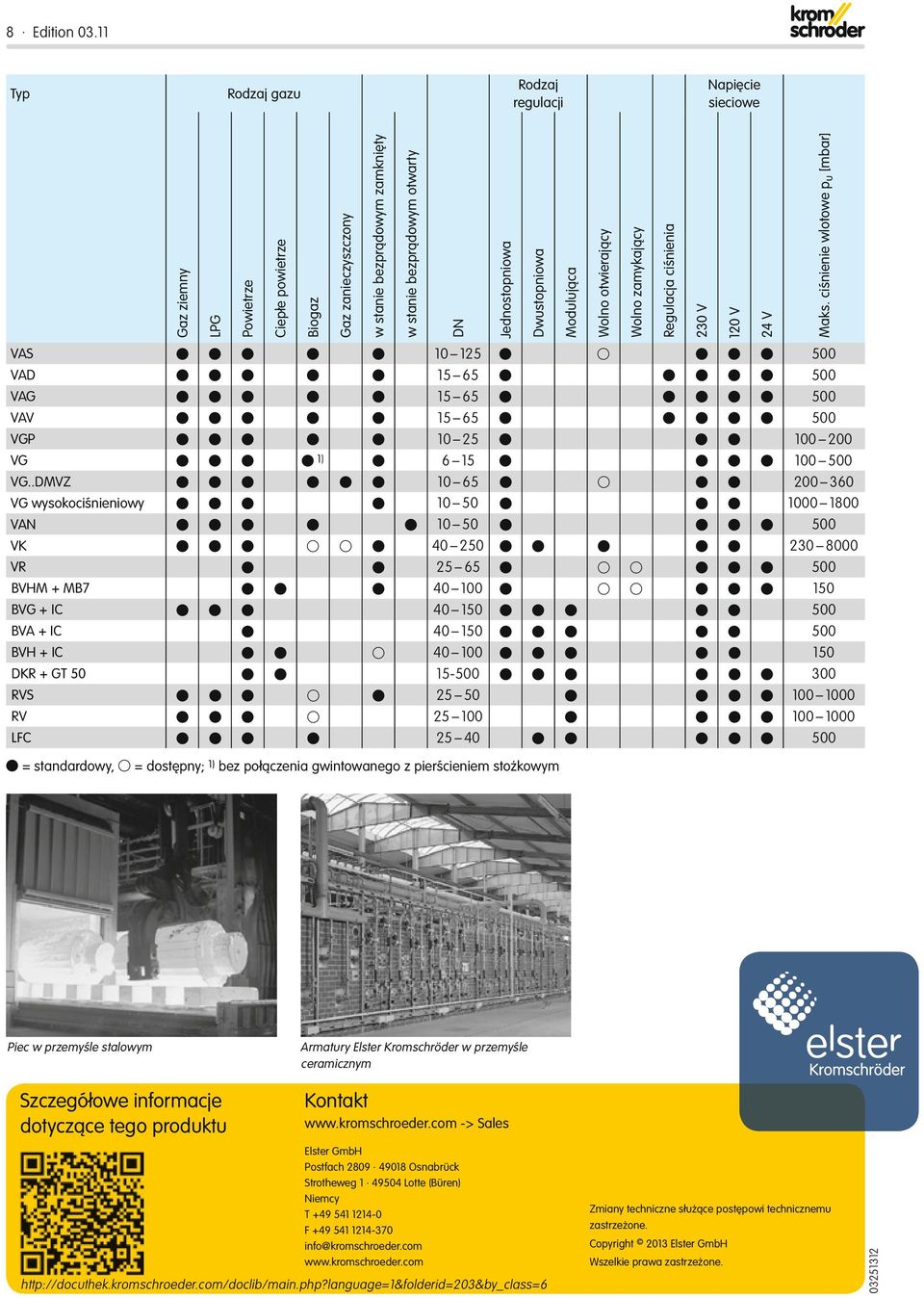

8 8 Edition Typ Rodzaj gazu Rodzaj regulacji Napięcie sieciowe Gaz ziemny LPG Powietrze Ciepłe powietrze Biogaz Gaz zanieczyszczony w stanie bezprądowym zamknięty w stanie bezprądowym otwarty VAS V V V V V V v V V V 500 VAD V V V V V V V V V V 500 VAG V V V V V V V V V V 500 VAV V V V V V V V V V V 500 VGP V V V V V V V V VG V V V V 1) V 6 15 V V V V VG..DMVZ V V V V V V V v V V VG wysokociśnieniowy V V V V V V V VAN V V V V V V V V V 500 VK V V V v v V V V V V V VR V V V v v V V V 500 BVHM + MB7 V V V V v v V V V 150 BVG + IC V V V V V V V V 500 BVA + IC V V V V V V 500 BVH + IC V V v V V V V V 150 DKR + GT 50 V V V V V V V V 300 RVS V V V v V V V V V RV V V V v V V V V LFC V V V V V V V V V 500 V = standardowy, v = dostępny; 1) bez połączenia gwintowanego z pierścieniem stożkowym DN Jednostopniowa Dwustopniowa Modulująca Wolno otwierający Wolno zamykający Regulacja ciśnienia 230 V 120 V 24 V Maks. ciśnienie wlotowe p u [mbar] Piec w przemyśle stalowym Armatury Elster Kromschröder w przemyśle ceramicznym Szczegółowe informacje dotyczące tego produktu Kontakt -> Sales Elster GmbH Postfach Osnabrück Strotheweg Lotte (Büren) Niemcy T F info@kromschroeder.com Zmiany techniczne służące postępowi technicznemu zastrzeżone. Copyright 2013 Elster GmbH Wszelkie prawa zastrzeżone
