1 SZAFY DLA PC PRZEMYSŁOWEGO - szafy z frontem PC o innowacyjnym designie - szafy PC z wysuwaną szufladą - stanowiska dla PC przemysłowego 123 SZAFY PC

2 ARETA PC / - stelaż ARETA z drzwiami tylnymi lub panelem tylnym - kompletny panel frontowy PC ATPC (specyfikacja na następnej stronie) - wspornik monitora - wspornik CPU - malowanie proszkowe: epoxy-poliester - stelaż: kolor RAL 7035 gładki - drzwi lub panel tylny: kolor RAL 7035 z teksturą - dach, podłoga i panel frontowy PC: kolor RAL 7025 z teksturą - panele frontowe oraz uchylna półka: szare aluminium z teksturą STOPIEŃ OCHRONY - IP 55. zamykany dostęp do CPU wykonanie z pleksiglasu (wym. 170x455) GŁÓWNE AKCESORIA panele boczne ATFI (str. 44) cokół dla Areta PC (str. 131) (1) wspornik monitora WTMO000 (2) wspornik CPU WTPU000 (str. 128) SPECYFIKACJA WYMIAROWA WYMIARY WYMIARY SZAFY INNE WYMIARY SZEROKOŚĆ WYSOKOŚĆ GŁĘBOKOŚĆ SZEROKOŚĆ WYSOKOŚĆ GŁĘBOKOŚĆ B C D E F G ARETA PC

3 KODY DLA SZAFY ZŁOŻONEJ ARETA PC WYMIARY SZAFY SZAFA Z DRZWIAMI TYLNYMI SZAFA Z PANELEM TYLNYM L A P ATPC061605FP ATPC061605FR 1 ATPC061606FP ATPC061606FR ATPC061608FP ATPC061608FR ATPC061805FP ATPC061805FR 1800 ATPC061806FP ATPC061806FR ATPC061808FP ATPC061808FR ATPC062005FP ATPC062005FR 2000 ATPC062006FP ATPC062006FR ATPC062008FP ATPC062008FR Wspornik monitora WTMO i wspornik CPU WTPU w komplecie. KODY DLA SZAFY FLAT-PACK ARETA PC WYMIARY DACH + PODŁOGA FRONT ATPC + WSPORNIKI DRZWI TYLNE + WSPORNIKI PANEL TYLNY + WSPORNIKI L A P ATTF050 ATPC ATPO ATRE ATTF060 ATPC ATPO ATRE ATTF080 ATPC ATPO ATRE ATTF050 ATPC ATPO ATRE ATTF060 ATPC ATPO ATRE ATTF080 ATPC ATPO ATRE ATTF050 ATPC ATPO ATRE ATTF060 ATPC ATPO ATRE ATTF080 ATPC ATPO ATRE Wspornik monitora WTMO i wspornik CPU WTPU w komplecie. FRONT PC ATPC / Front PC składa się z: - stelaż wykonany z blachy stalowej 1.5mm - przezroczyste drzwi do podglądu monitora, wykonane z blachy stalowej z powłoką termoplastyczną - wychylna szuflada dla montażu klawiatury, wykonana z blachy stalowej 1.5mm - drzwi dolne wykonane z blachy stalowej 2.0mm - drzwi przezroczyste z pleksiglasu z uszczelką dla CPU - przepust kablowy dla przewodów klawiatury i myszy - taśma dwustronna dla instalacji klawiatury - uszczelka i akcesoria do montażu - para wsporników Stelaż: RAL 7025 z teksturą. Panele frontowe i wychylna szuflada: kolor ciemno szary z teksturą. WYMIARY MAX. KLAWIATURY WERSJA SZEROKOŚĆ WYSOKOŚĆ GŁĘBOKOŚĆ STANDARD Z PÓŁKĄ DLA MYSZY ARETA PC

4 ARETA PC Z WYSUWANĄ SZUFLADĄ / Dostawa zawiera: - stelaż wykonany z blachy stalowej 1.5mm z drzwiami tylnymi i drzwiami przednimi dolnymi pełnymi Na część frontową składają się: - drzwi górne przezroczyste do podglądu monitora (alternatywnie przykręcany panel pełny lub na zawiasach) - wysuwana szuflada z wychylnym frontem oraz wysuwaną podkładką do myszy (alternatywnie panel zaślepiający) - szczelna obudowa do separacji klawiatury z przepustem dla przewodów klawiatury i myszy - dwustronna taśma do instalacji klawiatury, wspornik monitora Malowanie proszkowe: epoxy-poliester. - stelaż: kolor RAL 7035 gładki - front PC i drzwi tylne: kolor RAL 7035 z teksturą - dach i podłoga: kolor RAL 7025 z teksturą - profile do montażu przezroczystego panelu: kolor RAL 7025 STOPIEŃ OCHRONY -IP 55 SPECYFIKACJA WYMIAROWA GŁÓWNE AKCESORIA ATFI panele boczne (str. 44) WYMIARY INNE WYMIARY SZEROKOŚĆ WYSOKOŚĆ GŁĘBOKOŚĆ A B H P śruby oczkowe do podnoszenia (str. 46) wsporniki do podnoszenia (str. 46) cokół dla Areta PC (str. 131) 126 ARETA PC Z WYSUWANĄ SZUFLADĄ

5 WYMIARY SZAFY SZEROKOŚĆ WYSOKOŚĆ GŁĘBOKOŚĆ STELAŻ Z DOLNYMI DRZWIAMI (A) KODY DLA ARETA PC Z WYSUWANĄ SZUFLADĄ GÓRNE DRZWI PRZESZKLONE* (B) WYSUWANA SZUFLADA ** (C) ATPC061806CEC ATPC180PX ATPC001CE ATPC061808CEC ATPC180PX ATPC001CE WSPORNIK MONITORA (D) WTPU000 WTPU ATPC062006CEC ATPC200PX ATPC001CE WTPU ATPC062008CEC ATPC200PX ATPC001CE WTPU000 * Alternatywnie może być zainstalowany, górny przykręcany panel pełny ATPC... PN lub panel na zawiasach ATPC... PC ** Alternatywnie może być zainstalowany panel pełny zaślepiający ATPC015PN STELAŻ Z DRZWIAMI PEŁNYMI DOLNYMI ATPC... CEC (A) / Front PC z wysuwaną szufladą składa się z: - stelaża z drzwiami tylnymi - dolnych drzwi wykonanych z blachy stalowej 2.0mm - tylnych drzwi wykonanych z blachy stalowej 2.0mm Kompletny front wymaga wyposażenia w wysuwaną szufladę i wspornik monitora. - stelaż: kolor RAL 7035 gładki - dach i podłoga: kolor RAL 7025 z teksturą - drzwi: kolor RAL 7035 z teksturą DRZWI GÓRNE PRZESZKLONE ATPC... PX(B) Wykonane z blachy stalowej 2.0mm z oknem z pleksiglasu. Drzwi z profilami montażowymi, zawiasy i akcesoria. 127 ARETA PC Z WYSUWANĄ SZUFLADĄ

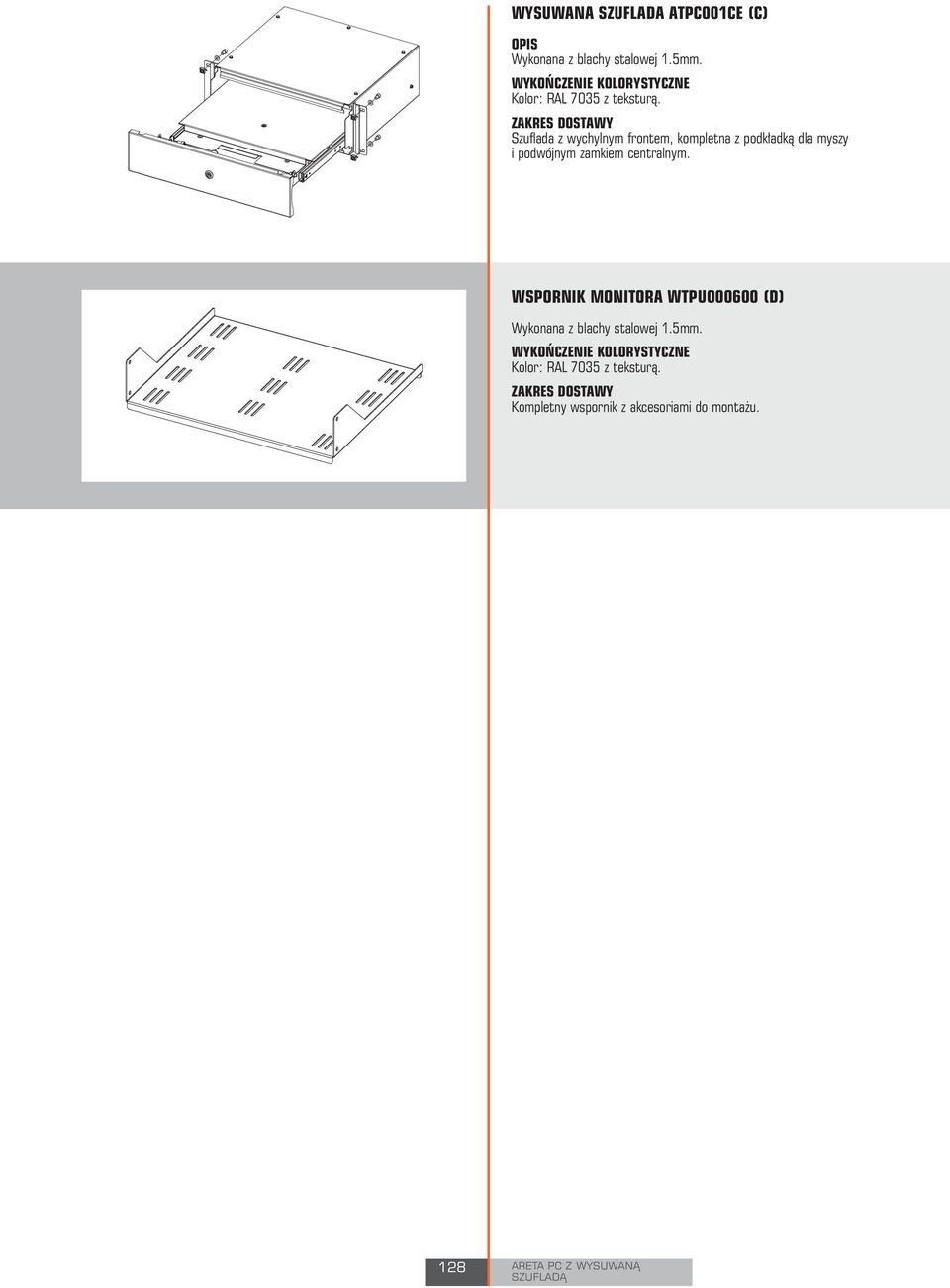

6 WYSUWANA SZUFLADA ATPC001CE (C) Wykonana z blachy stalowej 1.5mm. Szuflada z wychylnym frontem, kompletna z podkładką dla myszy i podwójnym zamkiem centralnym. WSPORNIK MONITORA WTPU000 (D) Wykonana z blachy stalowej 1.5mm. Kompletny wspornik z akcesoriami do montażu. 128 ARETA PC Z WYSUWANĄ SZUFLADĄ

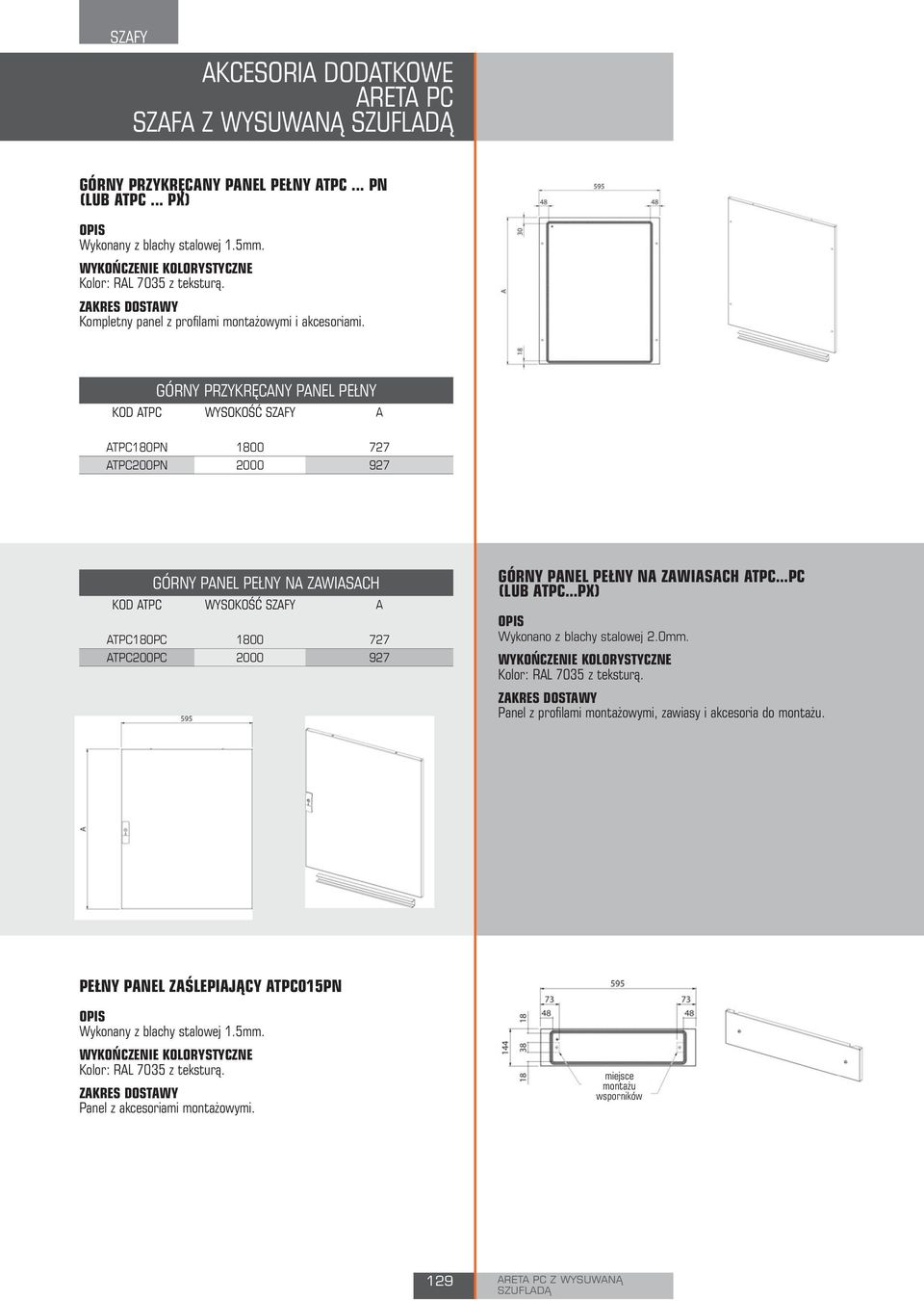

7 AKCESORIA DODATKOWE ARETA PC SZAFA Z WYSUWANĄ SZUFLADĄ GÓRNY PRZYKRĘCANY PANEL PEŁNY ATPC... PN (LUB ATPC... PX) Wykonany z blachy stalowej 1.5mm. Kompletny panel z profilami montażowymi i akcesoriami. GÓRNY PRZYKRĘCANY PANEL PEŁNY KOD ATPC WYSOKOŚĆ SZAFY A ATPC180PN ATPC200PN GÓRNY PANEL PEŁNY NA ZAWIASACH KOD ATPC WYSOKOŚĆ SZAFY A ATPC180PC ATPC200PC GÓRNY PANEL PEŁNY NA ZAWIASACH ATPC...PC (LUB ATPC...PX) Wykonano z blachy stalowej 2.0mm. Panel z profilami montażowymi, zawiasy i akcesoria do montażu. PEŁNY PANEL ZAŚLEPIAJĄCY ATPC015PN Wykonany z blachy stalowej 1.5mm. Panel z akcesoriami montażowymi. miejsce montażu wsporników 129 ARETA PC Z WYSUWANĄ SZUFLADĄ

8 ARETA PC AKCESORIA UZUPEŁNIAJĄCE WYSUWANA PÓŁKA WTRS Wykonana z blachy stalowej 1.5mm. Maksymalna obciążalność 30kg. WYSUWANA PÓŁKA KOD WTRS WTRS000 WYSUWANA SZUFLADA (MAX OBCIĄŻALNOŚĆ 30KG) 1 SZT. Z SZYNAMI ŚLIZGOWYMI Należy zamówić oddzielnie: - WTPR szyny ślizgowe SZYNY MONTAŻOWE DLA WTRS KOD WTPR GŁĘBOKOŚĆ SZAFY WTPR CP WTPR CP WTPR CP WTPR CP SZYNY MONTAŻOWE 2 SZTUKI 400 SZYNY MONTAŻOWE 2 SZTUKI 500 SZYNY MONTAŻOWE 2 SZTUKI SZYNY MONTAŻOWE 2 SZTUKI 800 max. 420mm PÓŁKA STAŁA WTPR Wykonana z blachy stalowej 2.0mm. PÓŁKA STAŁA KOD WTPR GŁĘBOKOŚĆ SZAFY WTRP050 PÓŁKA 514 WTRP060 PÓŁKA 614 WTRP080 PÓŁKA SZTUKA Z AKCESORIAMI DO MONTAŻU 1 SZTUKA Z AKCESORIAMI DO MONTAŻU 1 SZTUKA Z AKCESORIAMI DO MONTAŻU 130 ARETA PC AKCESORIA UZUPEŁNIAJĄCE

9 PÓŁKA DLA KLAWIATURY Z PODKŁADKĄ DO MYSZY WTMS Półka do klawiatury wykonana z blachy stalowej 1.5mm, z boczną wysuwaną podkładką do myszy. PÓŁKA DO KLAWIATURY Z PODKŁADKĄ DO MYSZY KOD WTMS WTMS001 PÓŁKA DO KLAWIATURY 1 SZTUKA Z AKCESORIAMI Z BOCZNĄ PODKŁADKĄ DO MYSZY DO MONTAŻU klawiatura MAKSYMALNE WYMIARY KLAWIATURY SZEROKOŚĆ WYSOKOŚĆ GŁĘBOKOŚĆ KOD ATZP GŁEBOKOŚĆ SZAFY ATZP-050 ATZP-060 ATZP-080 ATZP-050S ATZP-060S ATZP-080S A COKÓŁ COKÓŁ H= SZTUKA Z AKCESORIAMI DO MONTAŻU DLA SZAFY PC H=1800/2000 COKÓŁ H= SZTUKA Z AKCESORIAMI DO MONTAŻU DLA SZAFY PC H=1800/2000 COKÓŁ H= SZTUKA Z AKCESORIAMI DO MONTAŻU DLA SZAFY PC H=1800/2000 COKÓŁ H= SZTUKA Z AKCESORIAMI DO MONTAŻU DLA SZAFY PC H=1 COKÓŁ H= SZTUKA Z AKCESORIAMI DO MONTAŻU DLA SZAFY PC H=1 COKÓŁ H= SZTUKA Z AKCESORIAMI DO MONTAŻU DLA SZAFY PC H=1 Kolor: RAL 7025 z teksturą przód COKÓŁ ARETA PC OTWORY DO MONTAŻU DO PODŁOGI KÓŁKA WTRU-001 Dla szafy PC montowanej w szeregu szaf może być użyty także standardowy cokół ATZE. Wysokiej jakości kółka poliamidowe. Maksymalna obciążalność 80kg na każde kółko. Dostawa zawiera 4 sztuki, (2 kółka z hamulcem, 2 kółka obrotowe). 131 ARETA PC AKCESORIA UZUPEŁNIAJĄCE

10 OBUDOWY PC SZAFA DO MONITORA I CPU PCCO Możliwość zamontowania monitora, jednostki centralnej i klawiatury. Jako opcja możliwość wyposażenia w wysuwaną półkę dla myszy. Monitor jest chroniony porzez przezroczysty panel wykonany z blachy stalowej z powłoką termoplastyczną i pleksiglasu. Przezroczyste drzwi zapewniają pełną ochronę CPU od czynników zewnętrznych, także dzięki uchylnej pokrywie dolnej. / - wykonane z blachy stalowej 1.5mm - zdejmowana pokrywa tylna wykonana z blachy stalowej 1.5mm - przezroczyste drzwi do podglądu monitora, wykonane z blachy stalowej z powłoką termoplastyczną - uchylna półka do montażu klawiatury, wykonana z blachy stalowej 1.5mm - regulowany wspornik monitora wykonany z blachy stalowej 2.0mm - wspornik CPU, blacha stalowa 2.0mm - przeźroczyste drzwi do ochrony i dostępu do CPU - przepust kablowy do przewodów klawiatury i myszy - dwustronna taśma do instalacji klawiatury - kolumna wspierająca PCSU - piedestał z nóżkami PCBA Malowanie proszkowe: epoxy-poliester. Drzwi i wysuwana półka: szare aluminium z teksturą. STOPIEŃ OCHRONY IP 55. OBUDOWA PCCO KOD PC zamykany dostęp do CPU wykonanie z pleksiglasu (wym. 170x455) PCCO610 PCSU800 PCBA OBUDOWA PC WSPORNIK PIEDESTAŁ Z NÓŻKAMI AKCESORIA DLA MYSZY AKCESORIA DO MYSZY Wspornik klawiatury wykonany z blachy stalowej 1.5mm z boczną półką dla myszy. Dostawa zawiera 1 szt. z akcesoriami do montażu. klawiatura KOD WTMS WTMS001 PÓŁKA KLAWIATURY DO MYSZY mysz 132 OBUDOWY PC

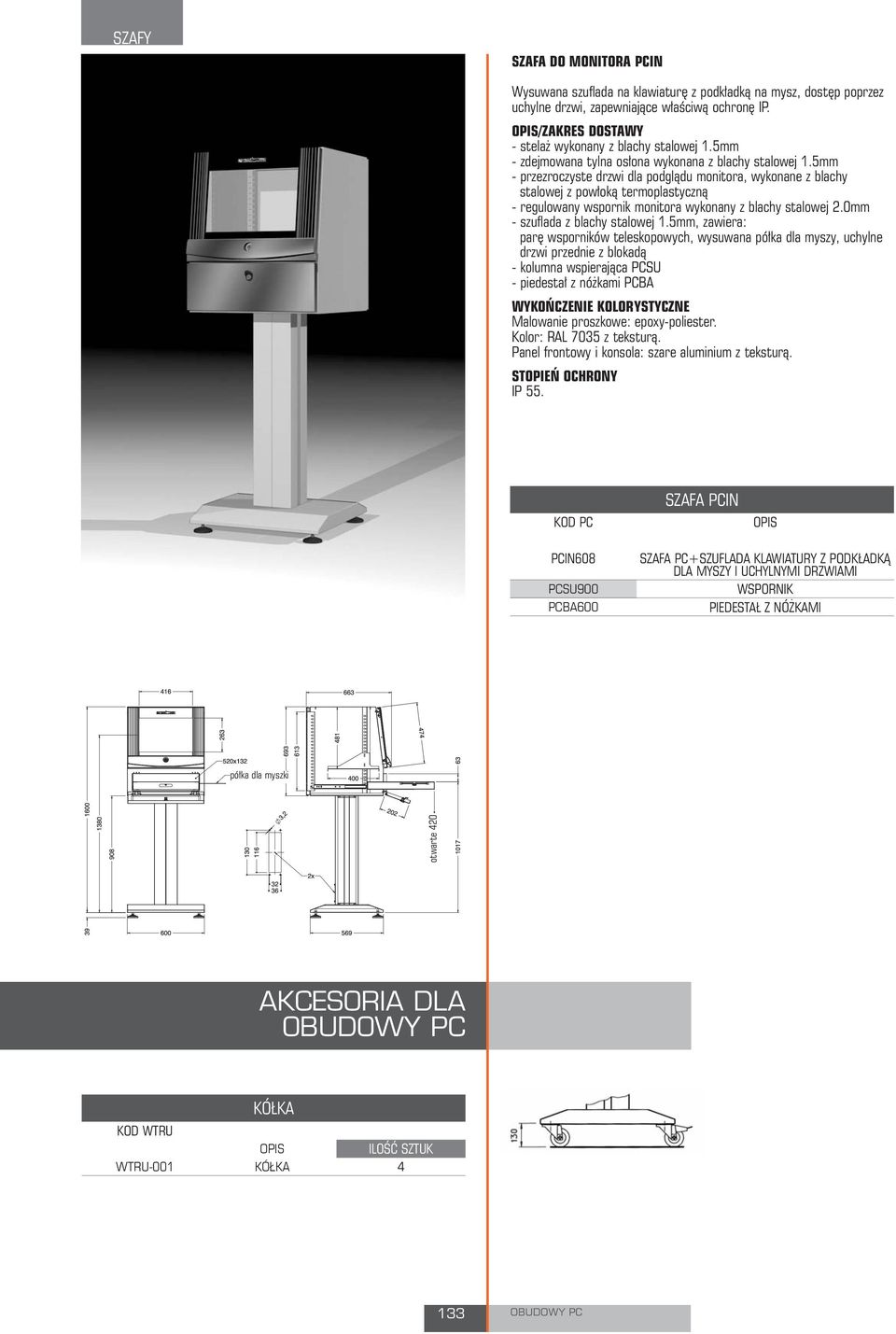

11 SZAFA DO MONITORA PCIN Wysuwana szuflada na klawiaturę z podkładką na mysz, dostęp poprzez uchylne drzwi, zapewniające właściwą ochronę IP. / - stelaż wykonany z blachy stalowej 1.5mm - zdejmowana tylna osłona wykonana z blachy stalowej 1.5mm - przezroczyste drzwi dla podglądu monitora, wykonane z blachy stalowej z powłoką termoplastyczną - regulowany wspornik monitora wykonany z blachy stalowej 2.0mm - szuflada z blachy stalowej 1.5mm, zawiera: parę wsporników teleskopowych, wysuwana półka dla myszy, uchylne drzwi przednie z blokadą - kolumna wspierająca PCSU - piedestał z nóżkami PCBA Malowanie proszkowe: epoxy-poliester. Panel frontowy i konsola: szare aluminium z teksturą. STOPIEŃ OCHRONY IP 55. SZAFA PCIN KOD PC PCIN608 PCSU900 PCBA SZAFA PC+SZUFLADA KLAWIATURY Z PODKŁADKĄ DLA MYSZY I UCHYLNYMI DRZWIAMI WSPORNIK PIEDESTAŁ Z NÓŻKAMI półka dla myszki otwarte 420 AKCESORIA DLA OBUDOWY PC KÓŁKA KOD WTRU WTRU-001 ILOŚĆ SZTUK KÓŁKA OBUDOWY PC
