1 Obudowy uniwersalne, małe i średnie IP 66/67 to seria obudów uniwersalnych o rozmiarach małych i średnich, produkowanych z tworzyw termoplastycznych. z poliwęglanu posiadają przetłoczenia na bokach, ułatwiające montaż dławnic Pg lub metrycznych. W celu usztywnienia ścianek oraz ułatwienia wybijania przetłoczeń podstawy wykonane są z poliwęglanu z domieszką włókien szklanych. Alternatywnie dostępne są obudowy z ABS, które posiadają gładkie boki. Standardowym kolorem jest szary RAL Pokrywy dostępne są w kolorze szarym lub jako przezroczyste (produkowane tylko z poliwęglanu). Rodzina obejmuje 136 wersji w 17 rozmiarach. Wymiary oparte o moduł 25 mm, obejmują zakres od 75 x 125 x 75 do 175 x 250 x 150 mm. Wymiary oparte są o moduł 25mm. Dostępne są w 17 gabarytach. Pokazana na powyższym zdjęciu obudowa 125 x 175 mm posiada pokrywę o 4 alternatywnych głębokościach. Głębokość podstawy jest zawsze taka sama i wynosi 50 mm. Pokrywy występują jako przezroczyste lub szare. Podstawy z bokami gładkimi lub z przetłoczeniami. Obudowa zawiera w komplecie śruby pokrywy oraz śruby montażowe. 28

2 Standardowym kolorem jest szary RAL 7035; inne kolory dostępne na zamówienie. produkowane są z wysokiej jakości poliwęglanu lub ABSu. Obudowa wyposażona w sterownik temperatury. Obudowy uniwersalne z tworzyw Specyfikacja techniczna Poliwęglan ABS Stopień ochrony EN IP 66/67 IP 66/67 Odporność na udar mech. IK 08/IK 08 IK 07/IK 06 EN (+35 C / -25 C) Podstawy obudów wyposażone są w sloty do montażu obwodów drukowanych. Zakres temperatur pracy -50 C C -40 C C Palność UL 94 V-2 5VA HB Kolor standardowy szary RAL 7035 szary RAL 7035 Pokrywa przezroczysta poliwęglan poliwęglan Uszczelka pokrywy PUR (poliuretan) PUR (poliuretan) Śruby pokrywy poliamid poliamid Certyfikaty FI, GL, UL, cul, GOST FI, GL, GOST 29

3 Obudowy uniwersalne, małe i średnie A B B Szerokość Wysokość Głęb. Głęb. Poliwęglan Poliwęglan Poliwęglan Poliwęglan wew. szara pokrywa przezroczysta pokr. szara pokrywa przezroczysta pokr. mm mm mm mm przetłoczenia metr. przetłoczenia metr. przetłoczenia Pg przetłoczenia Pg SPCM081308G SPCM081308T SPCK081308G SPCK081308T SPCM081310G SPCM081310T SPCK081310G SPCK081310T SPCM081313G SPCM081313T SPCK081313G SPCK081313T M: bok A 1 x M16/25, bok B 3 x M12/20 Pg: bok A 1 x Pg9/13.5, bok B 3 x Pg9/ SPCM131308G SPCM131308T SPCK131308G SPCK131308T SPCM131310G SPCM131310T SPCK131310G SPCK131310T SPCM131313G SPCM131313T SPCK131313G SPCK131313T M: bok A 3 x M12/20, bok B 2 x M16/25 Pg: bok A 2 x Pg16/21, bok B 3 x Pg9/ SPCM131808G SPCM131808T SPCK131808G SPCK131808T SPCM131810G SPCM131810T SPCK131810G SPCK131810T SPCM131813G SPCM131813T SPCK131813G SPCK131813T SPCM131815G SPCM131815T SPCK131815G SPCK131815T M: bok A 2 x M16/25, bok B 4 x M12/20 Pg: bok A 2 x Pg16/21, bok B 4 x Pg9/ SPCM181808G SPCM181808T SPCK181808G SPCK181808T SPCM181810G SPCM181810T SPCK181810G SPCK181810T SPCM181813G SPCM181813T SPCK181813G SPCK181813T SPCM181815G SPCM181815T SPCK181815G SPCK181815T M: bok A 2 x M12/ x M16/25, Pg: bok A 2 x Pg16/ x Pg9/16, bok B 5 x M12/20 bok B 5 x Pg9/ SPCM182508G SPCM182508T SPCK182508G SPCK182508T SPCM182510G SPCM182510T SPCK182510G SPCK182510T SPCM182515G SPCM182515T SPCK182515G SPCK182515T M: bok A 2 x M12/ x M16/25, Pg: bok A 2 x Pg16/ x Pg9/16, bok B 6 x M12/20 bok B 6 x Pg9/13.5 A 30

4 * Pokrywa przezroczysta zawsze z poliwęglanu ** Płyta montażowa perforowana o grubości 2mm Poliwęglan Poliwęglan ABS ABS Płyta montażowa Płyta montażowa** Listwa DIN szara pokr. przezr. pokr. szara pokr. przezr. pokr.* grubść 1.5 mm perforacja 3mm DIN 35 gładkie boki gładkie boki gładkie boki gładkie boki stal ocynkowana stal pasywowana SPCP081308G SPCP081308T SABP081308G SABP081308T SMP0813 SLP0813 DR A SPCP081310G SPCP081310T SABP081310G SABP081310T DR B SPCP081313G SPCP081313T SABP081313G SABP081313T SPCP131308G SPCP131308T SABP131308G SABP131308T SMP1313 SLP1313 DR SPCP131310G SPCP131310T SABP131310G SABP131310T SPCP131313G SPCP131313T SABP131313G SABP131313T SPCP131808G SPCP131808T SABP131808G SABP131808T SMP1318 SLP1318 DR A SPCP131810G SPCP131810T SABP131810G SABP131810T DR B SPCP131813G SPCP131813T SABP131813G SABP131813T SPCP131815G SPCP131815T SABP131815G SABP131815T SPCP181808G SPCP181808T SABP181808G SABP181808T SMP1818 SLP1818 DR SPCP181810G SPCP181810T SABP181810G SABP181810T SPCP181813G SPCP181813T SABP181813G SABP181813T SPCP181815G SPCP181815T SABP181815G SABP181815T SPCP182508G SPCP182508T SABP182508G SABP182508T SMP1825 SLP1825 DR A SPCP182510G SPCP182510T SABP182510G SABP182510T DR B SPCP182515G SPCP182515T SABP182515G SABP182515T A bok A (krótszy) B bok B (dłuższy) 31

5 Obudowy uniwersalne z tworzyw Akcesoria Symbol Opis Wymiary mm Kod EAN 13 DSHI1 Zawias, 2 szt., poliwęglan 28 x SFL1 Uchwyt do wieszania obudowy, 4 szt., poliwęglan 15 x SBI1 Tuleja mosiężna M SBIA1.04 Tuleja mosiężna, 4 szt. M SMS1 Śruba montażowa dla płyt i listew DIN, stal 4 x SCP08 Zaślepka narożna, krótka, dla pokryw 25 mm, polietylen ø11 x 12 mm SCP10 Zaślepka narożna, długa, dla pokryw 50 mm, polietylen ø12 x 36.5 mm SCP1315 Zaślepka narożna, krótka, dla pokryw 75 i 100 mm, polietylen ø11,5 x 12 mm SLS35 Śruba pokrywy, krótka, stal 11 x SLS60 Śruba pokrywy, długa, dla pokryw 50 mm, stal 11 x SLSA35.04 Komplet: 4 śruby SLS śruby SMS1 11 x SLSA60.04 Komplet: 4 śruby SLS śruby SMS1 11 x SLW1 Główka motylek dla śrub pokrywy 11 x Główka motylek SLW1 przeznaczona jest dla śrub pokryw o głębokości 25 mm i 50 mm (obudowy o głębokości 75 mm i 100 mm). Śruby pokrywy (krótsze SLS35 lub dłuższe S60) zawsze dostarczane są w komplecie z obudową. Gdy aparatura jest wielokrotnie montowana w podstawie zaleca się zastosowanie tulei mosiężnej SBI1 w celu uniknięca uszkodzenia kominków montażowych. Komplet 4 szt. posiada symbol SBIA1.04. Gwint M2. Gdy obudowa jest wyposażona w zawiasy zaleca się zastosowanie w miejsce śrub (po stronie zawiasów) specjalnych zaślepek. Typ SCP08 przeznaczony jest dla pokryw 25 mm, a SCP1315 dla pokryw o głębokości 75 i 100 mm; długa zaślepka SCP10 przeznaczona jest dla pokryw 50 mm. 32

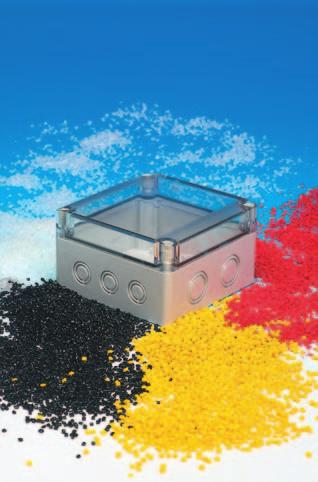

6 Obudowa możne być malowana na dowolny kolor. Można również barwić granulat stosowany do produkcji. Często obudowy wyposażane są w zakładzie Ensto w dławnice kablowe, listwy DIN i zaciski. Firma Ensto wycina otwory w obudowach, montuje zawiasy oraz nadrukowuje schematy i instrukcje użytkowania na powierzchni obudów. Uchwyty do wieszania obudów dostarczane są w kompletach po 4 szt. Uchwyty SFL1 mogą być mocowane pionowo lub poziomo. Obudowa wyposażona w zawiasy DSHI1, dostarczane w kompletach po 2 szt. W miejscu śrub po stronie zawiasów zainstalowano zaślepki, a na przeciwległym boku na standardowe śruby nałożono główkę motylek SLW1. Główka motylek nadaję się dla obudów o głębokości 75 i 100 mm. 33
