1 Szafy i obudowy do aplikacji przemysłowych i elektroniki Innowacja przez ewolucję

2 INNOWACJA PRZEZ EWOLUCJĘ: 4 33 LATA SUKCESU ETA INNOWACYJNE SZAFY I OBUDOWY DO 8 APLIKACJI PRZEMYSŁOWYCH I ELEKTRONIKI SZAFY STEROWNICZE SZAFA SZEREGOWA ARETA 9 SZAFY RACK 19'' 69 ATB8 SZAFA MONOBLOK 77 SZAFA KOMPAKTOWA CS 89 SZAFY MODUŁOWE 99 SZAFY DLA PC PRZEMYSŁOWEGO 123 SZAFKI STEROWNICZE SZAFKI 135 SZAFKI STEROWNICZE ST 136 SKRZYNKI ZACISKOWE SD 147 SZAFKA RACK 19'' CR 154 PULPITY PULPITY STEROWNICZE 157 SZAFA Z PULPITEM STEROWNICZYM ARETA AL 158 PULPIT MODUŁOWY 164 PULPIT STEROWNICZY MONOBLOK KONSOLA 171 STAL NIERDZEWNA SZAFY ZE STALI NIERDZEWNEJ 179 ARETA SZAFA SZEREGOWA ZE STALI NIERDZEWNEJ 180 ATB8 STAL NIERDZEWNA 192 OBUDOWA KOMPAKTOWA CS STAL NIERDZEWNA 196 STX SZAFKI NAŚCIENNE ZE STALI NIERDZEWNEJ 201 SZAFKA NAŚCIENNA PRZESZKLONA ZE STALI NIERDZEWNEJ STPX 204 SKRZYNKI ZACISKOWE ZE STALI NIERDZEWNEJ SDX 207 OBUDOWA ZE STALI NIERDZEWNEJ ZE SKOŚNYM DASZKIEM FPX 208 PULPIT MONOBLOK ZE STALI NIERDZEWNEJ ZBX 209 PULPIT MODUŁOWY ZE STALI NIERDZEWNEJ GŁĘBOKOŚĆ 400MM 212 COKÓŁ COKÓŁ MODUŁOWY ATZE / ATZX INDEX

3 EMC SZAFY EMC 227 ARETA EMC 228 SZAFKI ST EMC 229 SKRZYNKI ZACISKOWE SDV EMC 230 BIONIQ SYSTEM ZAWIESZONEGO RAMIENIA BIONIQ 231 SYSTEM ZAWIESZONEGO RAMIENIA BIONIQ LIGHT 235 SYSTEM ZAWIESZONEGO RAMIENIA BQPA 242 SYSTEM ZAWIESZONEGO RAMIENIA DO ŚREDNICH OBCIĄŻEŃ 246 SYSTEM ZAWIESZONEGO RAMIENIA B 70/ PIEDESTAŁ DLA BIONIQ I BIONIQ LIGHT 251 OBUDOWA PANELA OPERATORA NA BAZIE OBUDOWY ST BST 254 PRZYSTOSOWANIE 257 SYSTEM ROZDZIAŁU ENERGII DO APLIKACJI NISKONAPIĘCIOWYCH 258 SPECYFIKACJA TECHNICZNA 260 INDEX ALFABETYCZNY INDEX

4 INNOWACJA PRZEZ EWOLUCJĘ: 33 LATA SUKCESU FIRMY ETA NASZA WIZJA, NASZE WARTOŚCI Tajemnica wizji naszego przedsiębiorstwa streszcza się w jednym prostym pojęciu: innowacji poprzez ewolucję. W ETA produkt rozwijał się na różnych frontach, na przestrzeni lat poprzez innowacje produktów, innowacje procesów produkcji i odpowiedniego podejścia do produktu. Było to możliwe tylko poprzez konsekwentne zmiany i ciągłe udoskonalanie naszych możliwości. Na poziomie produktu, sukces naszych rozwiązań powstaje z pasji, determinacji i profesjonalizmu zespołu, który gromadzi informacje nt. różnych wymagań i tendencji, w ciągle zmieniającym się rynku. Staramy się połączyć funkcjonalność i wzornictwo w oferowanych rozwiązaniach, jednocześnie kierując naszą wrażliwość i uwagę, aby produkt spełniał standardy przemysłowe, co jest zasadniczym warunkiem, aby stawić czoła konkurencji na rynku globalnym. Podstawą naszych produktów jest dokładne planowanie wszystkich operacji biznesowych, od R&D na etapie każdego procesu, kończąc na stałym monitorowaniu. Dzień po dniu poświęcamy naszą energię i doświadczenie w optymalizacji naszej działalności, w celu poprawy profesjonalizmu naszego zespołu i skuteczności wszystkich procedur. Dzięki naszemu innowacyjnemu podejściu, ciągle polepszamy nasze produkty. Od 1978 roku pracujemy na rynku włoskim i światowym, odpowiadamy na wyzwania stojące przed nami przy jednoczesnym zachowaniu własnej tożsamości, naszej kultury, głęboko zakorzenionej w wartościach jakości, innowacji i skupieniu się na ludziach i relacjach międzyludzkich. Od góry: - Siedziba w Canzo (Como) - Nowy obiekt produkcyjny w Albavilla (Como) - ETA w UK - ETA we Francji. 4 INNOWACJA PRZEZ EWOLUCJĘ: 30 LAT SUKCESU ETA

5 ETA stale się rozwija - dziś mamy silną pozycję na rynku włoskim oraz międzynarodowym. Nasza główna siedziba z centrum logistycznym i dwoma jednostkami produkcyjnymi, znajduje się we Włoszech, mamy także siedzibę w Rumunii. Sprzedaż we Włoszech prowadzona jest przez naszych przedstawicieli handlowych, którzy wspierają sieć agencji i bezpośrednio współpracują z hurtowniami. Rynek międzynarodowy to m.in. dwie spółki zależne w Wielkiej Brytanii i Francji, działające od kilku lat oraz oddział na Bliskim Wschodzie. Głównym celem naszego działu eksportu jest integracja z siecią dystrybutorów, obejmująca wszystkie kontynenty i przyczyniająca się do spełniania wszystkich wymagań użytkownika końcowego. Komunikacja z ETA to nie tylko zwykłe podanie technicznej informacji i danych statycznych, ale interaktywna i interpersonalna komunikacja, obejmująca wszystkie obszary działalności. Nasza strona internetowa oferuje kompleksowy przegląd naszej firmy i produktów, a także jest źródłem technicznej informacji, dokumentów, historii i innowacji dla klientów. Do wymiany informacji technicznej (i nie tylko) służy nasze nowe narzędzie - intranet. Dzięki takiemu podejściu, ETA dąży do wzmocnienia i rozszerzenia swojej pozycji na światowym rynku jako wiarygodny partner, który jest w stanie zapewnić elastyczne rozwiązania, przewidujące trendy rynkowe, odpowiada na potrzeby klienta poprzez aktywne spotkania i rzetelną obsługę klientów. Wśród naszych wartości korporacyjnych, jakość jest charakterystycznym współczynnikiem, zarówno jeśli mówimy o produkcie, jak i systemie, posiadamy certyfikat UNI EN ISO 9001:2000. Inwestycje w badania i rozwój oraz pasja stałej pracy nad nowymi rozwiązaniami, które mogą przewidywać zapotrzebowanie rynku, są kierowane przez ducha innowacyjności - integralną część naszej kultury. Oznacza to konsekwentną poprawę jakości, wzrostu i innowacji. PROJEKT KLIENTA: KOMUNIKACJA, RELACJE I WSPARCIE Dla ETA, klient jest motorem wszystkich zachowań i decyzji: ETA wykracza poza stosunki transakcji tradycyjnej, chcemy być częścią interaktywnej relacji z udziałem dystrybutorów, klientów i pracowników. Relacja ETA-klient nie jest wyłącznie zabiegiem technicznej wymiany, a raczej stosunkiem opartym na wzajemnym zaufaniu i zaangażowaniu, współpracy, lojalności i niezawodności. 5 INNOWACJA PRZEZ EWOLUCJĘ: 30 LAT SUKCESU ETA

6 QUADROPLAN 5.0/ETACAD QUADROPLAN Ta sekcja zawiera trzy różne moduły: - moduł katalogowy, wzbogacony o nową grafikę i nowe funkcje; pozwala określić prawidłowe wymiary szafy przy użyciu bazy danych ze standardowymi artykułami z katalogu; dla szaf z seryjnej produkcji moduł pozwala także na stworzenie projektu graficznego zawierającego BOM i rysunki 3D oraz wygenerowanie pliku PDF, - moduł określenia tempertury bazuje na kalkulacji zgodnej z CEI artykuł 1873; metody oznaczania przez ekstrapolację dla niestandardowych (ANS) szaf niskiego napięcia i sterowniczych; z trzema różnymi podejściami: układ graficzny, rozproszenie energii skalkulowane w oparaciu o komponenty zamontowane w szafie, konfiguracja na podstawie danych z archiwum; nowa procedura w nowej wersji pozwala obliczyć moc, która może być rozpraszana przez blachę, gdy typ i moc zainstalowanych elementów nie są jeszcze znane, ale wymiary obudowy są dostępne, - moduł dla weryfikacji dynamicznego obciążenia oparty na systemie BAR dla prądu zwarcia zgodnie z normą CEI artykuł "Metoda określenia prądu zwarcia dla niestandardowych szaf rozdzielczych i zespołów sterowniczych (ANS)". Obejmuje to również dokumentację i raporty z badań systemu Areta - szafa ze standardowym systemem BAR, przetestowane i certyfikowane przez CESI. ETACAD Sekcja Etacad jest odpowiedzią ETA na popyt uproszczonej wersji cad dla dostosowywania szaf pod kątem otworowania. Umożliwia pracę na zewnętrznych archiwach lub tworzenie i pozycjonowanie bezpośrednio na szafie. Program zawiera trzy moduły oferujące następujące funkcje: - modele: biblioteki lub.dxf utworzone poprzednio w innych systemach mogą być importowane, wzory wiercenia mogą być tworzone i przechowywane w istniejącej bazie danych, - projekt: szafy mogą być personalizowane przez wstawienie modelu lub nałożenie otworu bezpośrednio w szafie ETA. Nie ma konieczności, podawania wymiarów wiercenia, ponieważ program automatycznie oblicza wymiary i dostosowuje do konkretnej obudowy, - zespół szaf: w przypadku, gdy projekt jest częścią zespołu szaf, możliwe jest utworzenie pliku przedstawiającego widok z przodu rzędu szaf. Możliwość przesyłania wszystkich plików bezpośrednio za pośrednictwem poczty , importowania plików z poprzednich wersji do nowej wersji 5.0 i pobranie aktualizacji ze strony internetowej lub intranetowej ETA sprawia, że oprogramowanie jest jeszcze prostsze, aktualne i kompletne. Minimalne wymagania systemowe: - procesor Pentium 800 MHz, MB RAM (zalecane minimum 1024 MB), - system operacyjny Windows Vista, - dysk twardy z co najmniej 100 MB wolnego miejsca, - system operacyjny Windows 2000, XP, Vista, - poczta (zalecane). 6 INNOWACJA PRZEZ EWOLUCJĘ: 30 LAT SUKCESU ETA

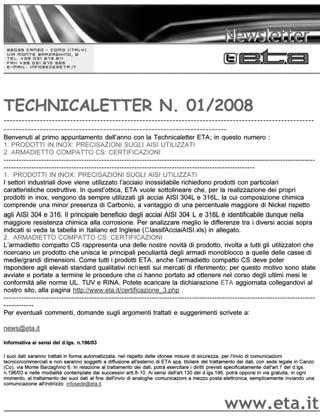

7 ETA W SIECI Wystarczy jedno kliknięcie, aby wejść w świat tysiąca rozwiązań ETA. Witryna jest globalnym, wielofunkcyjnym i uniwersalnym narzędziem, portalem do bezpośredniej komunikacji z klientami, służącym do promocji marki, unikalnym kanałem interakcji. Strona zawiera informację o firmie, strefę, z której możemy pobrać dokumentację i certyfikaty z kompleksowej oferty produktowej, linki i nowości. Nasza strona www jest przejrzysta, szczegółowa i łatwa w użyciu jesli chodzi o dostęp do informacji: surfuj z ETA, a zawsze znajdziesz właściwe rozwiązanie. Nasz Intranet ma silny wpływ na przepływ informacji w procesach biznesowych jako wartość dodana. Posiada nowe możliwości komunikacji i współpracy, w pełni obsługuje wszystkie potrzeby, usługi komunikacji i zarządzania wiedzą. Intranet oferuje rożne zagadnienia dostępne dla personelu wewnętrznego, spółek zależnych, agencji i naszych głównych klientów: nasz intranet rozszerza swój zasięg na zewnątrz firmy - z udziałem pracowników wewnętrznych i zewnętrznych, współpracowników i klientów - i zmienia się z prostego narzędzia w skuteczne wsparcie dla biznesu. W naszym działaniu wspieramy się także innymi internetowymi narzędziami, poza Intranetem. Są nimi newslettery i listy techniczne, które ukazują się w regularnych odstępach czasu. Informujemy w nich o aktualnych działaniach korporacji, nowościach produktowych i innych istotnych elementach. Pozwalają one na zwiększenie lojalności i interakcji z klientem, wzmacniają relacje, stymulują do dalszych działań oraz tworzenia wspólnej wiedzy z klientami. 7 INNOWACJA PRZEZ EWOLUCJĘ: 30 LAT SUKCESU ETA

8 INNOWACYJNE SZAFY I OBUDOWY DO APLIKA- CJI PRZEMYSŁOWYCH I ELEKTRONIKI Firma ETA specjalizuje się w produkcji innowacyjnych szaf i obudów do aplikacji przemysłowych i elektroniki. Poprzez długoletnią działalność firma ma ugruntowaną pozycję na rynku europejskim. W ofercie firmy znajdujemy m. in. rozwiązania szaf sterowniczych szeregowych model ARETA, pojedynczych typu monoblok seria ATB8 oraz CS, szafek naściennych i skrzynek zaciskowych ST, SD, pulpitów sterowniczych oraz bogatej oferty akcesoriów do tych rozwiązań. Analogiczne rozwiązania są oferowane w wykonaniu ze stali nierdzewnej gatunek 304L oraz 316L. Jednym z flagowych rozwiązań jest szafa szeregowa model ARETA w wersji do samodzielnego montażu (flat-pack) oraz wersja zmontowana, z którymi chcielibyśmy Państwa zapoznać. Szafy ARETA spełniają wszelkie wymagania funkcjonalne użytkowników i standardy techniczne. Ściany boczne szafy oraz tylna są zdejmowane, co daje możliwość maksymalnej modułowości. Dach i podłoga są połączone z czterema metalowymi wspornikami, zapewniając niezawodną sztywność i stabilność szafie. Profil obudowy jest zaprojektowany tak aby umożliwić zmontowania większej ilości modułów ze sobą, skracając czas i koszt montażu do minimum. Na uwagę zasługuje rozwiązanie pozwalające na zmianę sposobu otwierania drzwi (prawostronne lub lewostronne) poprzez zamianę zawiasów oraz elementów czteropunktowego zamka prętowego. Drzwi posiadają dodatkowo profil wzmacniający oraz wylewaną uszczelkę poliuretanową zapewniająca stopień ochrony na poziomie IP55. Szafa ARETA do samodzielnego montażu w wersji podstawowej składa się z: dachu i podłogi, drzwi razem ze wspornikami, ściany tylnej razem ze wspornikami, ścian bocznych. We wszystkich rozwiązaniach standardowych szafy ARETA posiadają ocynkowaną płytę montażową, regulowany przepust kablowy oraz cokół o wysokości opcjonalnie 100 lub 200mm. Dostępne konfiguracje to szafa z drzwiami pełnymi oraz przezroczystymi z plexiglasu, szafa z drzwiami tylnymi, RACK 19, szafa dla PC przemysłowego oraz szafa z zabudową modułową (dystrybucja mocy). Szafy są pomalowane metodą proszkową w kolorze RAL 7035, posiadają odpowiednie certyfikaty dopuszczające je na rynek europejski tj. CE, TUV, amerykański i kanadyjski CSA, UL oraz EX, dopuszczające do zastosowania je w środowisku zagrożenia wybuchem. Oferta firmy ETA zasługuje na uwagę przede wszystkim ze względu na korzystny stosunek ceny do dobrej jakości wykonania szaf i obudów. Całkowicie zautomatyzowana przez systemy robotyki produkcja zawiera szeroki wachlarz standardów i dostosowanych produktów, które dają Państwu kompletne rozwiązania w krótkim czasie. Udoskonalanie produktów, ciągłe badania i uzyskiwanie certyfikatów gwarantują najwyższy poziom jakości i niezawodności. Szafy ARETA w podstawowych wymiarach są dostępne z magazynu firmy ASTAT. SKRZYNKI SERII ST PULPITY SKŁADANE SZAFA ARETA - ZŁOŻONA, PRZYGOTOWANA DO TRANSPORTU - FLATPACK SZAFA ATB8 SZAFA ARETA 8 INNOWACYJNE SZAFY I OBUDOWY DO APLIKACJI PRZEMYSŁOWYCH I ELEKTRONIKI

9 SZAFY STEROWNICZE SZAFA SZEREGOWA ARETA zdejmowany dach i podłoga, ułatwiony dostęp przy otworowaniu narożniki stelaża wykonane ze specjalnego stopu cynku; do złożenia szafy potrzebnych jest jedynie 8 śrub płyta montażowa wkładana od frontu ATPA z możliwością regulacji położenia na głębokości szafy (możliwość zastosowania płyty montażowej wkładanej z boku ATPL za pomocą profili wprowadzających) słupki o bardzo wytrzymałej strukturze z zamknietych symetrycznie profili opcjonalnie dostępne zawiasy 180 punktowy zamek prętowy z wymiennymi klamkami i wkładką. - 3 punktowy zamek dla wysokości 1400 do 1mm - 4 punktowy zamek dla wysokości 1800 do 2000mm - 5 punktowy dla wysokości 2200mm drzwi z ramą usztywniającą elementy specjalne zaprojektowane i wykonane ze stali ocynkowanej szafa przystosowana do osadzenia na cokole ATZE o wysokości H=100 lub 200mm prowadzenie dla płyty montażowej z możliwością swobodnej regulacji nowo zaprojektowana płyta podłogowa umożliwia łatwy dostęp do przewodów. Szafy z drzwiami podwójnymi, posiadają 2 takie przepusty kablowe w standardzie od lewej: - dach szafy i połączenie ze stelażem - elementy wzmacniające: profil gumowy zabezpieczający przed wypaczaniem się drzwi - dach i drzwi w wersji plexi 9 SZAFA SZEREGOWA ARETA

10 SZAFA ZŁOŻONA SZYNA DIN WYMIARY SZAFA Z DRZWIAMI SZER.X WYS.X GŁĘB.(MM) PEŁNYMI I ŚCIANĄ TYLNĄ ZDEJMOWANĄ (1) SZAFA Z DRZWIAMI PRZESZKLONYMI I ŚCIANĄ TYLNĄ ZDEJMOWANĄ (2) SZAFA Z DRZWIAMI PEŁNYMI PRZEDNIMI I TYLNYMI (3) SZAFA MODUŁOWA Z DRZWIAMI PRZESZKLONYMI/ WIELODRZWIOWA STELAŻ DLA SZAFY MODUŁOWEJ DRZWI PRZESZKLONE (BEZ WSPORNIKÓW) 200 X 1800 X X 2000 X 300 X 1 X X 1 X X 1 X 300 X 1800 X X 1800 X X 1800 X 300 X 1800 X X 2000 X X 2000 X X 2000 X 300 X 2000 X X 2200 X X 2200 X 300 X 2200 X X 1 X 400 ARETA041604PR ARETA041604DP 400 X 1 X 500 ARETA041605PR ARETA041605DP 400 X 1 X ARETA041606PR ARETA041606DP 400 X 1800 X 400 ARETA041804PR ARETA041804DP 400 X 1800 X 500 ARETA041805PR ARETA041805DP 400 X 1800 X ARETA041806PR ARETA041806DP 400 X 1800 X 800 ARETA041808PR ARETA041808DP 400 X 2000 X 400 ARETA042004PR ARETA042004DP 400 X 2000 X 500 ARETA042005PR ARETA042005DP 400 X 2000 X ARETA042006PR ARETA042006DP 400 X 2000 X 800 ARETA042008PR ARETA042008DP 400 X 2200 X 500 ARETA042205PR ARETA042205DP 400 X 2200 X ARETA042206PR ARETA042206DP 400 X 2200 X 800 ARETA042208PR ARETA042208DP X 1400 X 400 ARETA061404PR ARETA061404PX ARETA061404DP X 1400 X 500 ARETA061405PR ARETA061405PX ARETA061405DP X 1 X 400 ARETA061604PR ARETA061604PX ARETA061604DP X 1 X 500 ARETA061605PR ARETA061605PX ARETA061605DP X 1 X ARETA061606PR ARETA061606PX ARETA061606DP X 1800 X 400 ARETA061804PR ARETA061804PX ARETA061804DP ARETA061804ST ATSM ATPX060180S X 1800 X 500 ARETA061805PR ARETA061805PX ARETA061805DP ARETA061805ST ATSM ATPX060180S X 1800 X ARETA061806PR ARETA061806PX ARETA061806DP ARETA061806ST ATSM ATPX060180S (1) Zakres dostawy: rama szafy z drzwiami pełnymi i ścianą tylną. Należy zamówić oddzielnie płytę montażową, ściany boczne, cokół oraz śruby oczkowe do podnoszenia WTGS-001. (2) Zakres dostawy: rama szafy z drzwiami przeszklonymi i ścianą tylną. Należy zamówić oddzielnie płytę montażową, ściany boczne, cokół oraz śruby oczkowe do podnoszenia WTGS-001. (3) Zakres dostawy: rama szafy z drzwiami pełnymi przednimi i tylnymi. Należy zamówić oddzielnie płytę montażową, ściany boczne, cokół oraz śruby oczkowe do podnoszenia WTGS SZAFA SZEREGOWA ARETA

11 SZAFY STEROWNICZE SZAFA ZŁOŻONA SZYNA DIN WYMIARY SZER.X WYS.X GŁĘB.(MM) SZAFA Z DRZWIAMI PEŁNYMI I ŚCIANĄ TYLNĄ ZDEJMOWANĄ (1) SZAFA Z DRZWIAMI PRZESZKLONYMII ŚCIANĄ TYLNĄ ZDEJMOWANĄ (2) SZAFA Z DRZWIAMI PEŁNYMI PRZEDNIMI I TYLNYMI (3) SZAFA MODUŁOWA Z DRZWIAMI PRZESZKLONYMI/ WIELODRZWIOWA STELAŻ DLA SZAFY MODUŁOWEJ DRZWI PRZESZKLONE (BEZ WSPORNIKÓW) X 1800 X 800 X 2000 X 400 X 2000 X 500 X 2000 X X 2000 X 800 X 2000 X 1000 X 2200 X 500 X 2200 X X 2200 X X 1400 X X 1400 X X 1 X X 1 X X 1 X 800 X 1800 X X 1800 X X 1800 X 800 X 1800 X X 2000 X X 2000 X X 2000 X 800 X 2000 X X 2000 X X 2200 X X 2200 X 800 X 2200 X X 1 X X 1 X X 1 X 1000 X 1800 X X 1800 X X 1800 X 1000 X 1800 X X 2000 X X 2000 X X 2000 X 1000 X 2000 X X 2200 X 500 ARETA061808PR ARETA062004PR ARETA062005PR ARETA062006PR ARETA062008PR ARETA062010PR ARETA062205PR ARETA062206PR ARETA062208PR ARETA081404PR ARETA081405PR ARETA081604PR ARETA081605PR ARETA081606PR ARETA081804PR ARETA081805PR ARETA081806PR ARETA081808PR ARETA082004PR ARETA082005PR ARETA082006PR ARETA082008PR ARETA082010PR ARETA082205PR ARETA082206PR ARETA082208PR ARETA101604PR ARETA101605PR ARETA101606PR ARETA101804PR ARETA101805PR ARETA101806PR ARETA101808PR ARETA102004PR ARETA102005PR ARETA102006PR ARETA102008PR ARETA102205PR ARETA061808PX ARETA062004PX ARETA062005PX ARETA062006PX ARETA062008PX ARETA062205PX ARETA062206PX ARETA062208PX ARETA081404PX ARETA081405PX ARETA081604PX ARETA081605PX ARETA081606PX ARETA081804PX ARETA081805PX ARETA081806PX ARETA081808PX ARETA082004PX ARETA082005PX ARETA082006PX ARETA082008PX ARETA082205PX ARETA082206PX ARETA082208PX ARETA101604PX ARETA101605PX ARETA101606PX ARETA101804PX ARETA101805PX ARETA101806PX ARETA101808PX ARETA102004PX ARETA102005PX ARETA102006PX ARETA102008PX ARETA102205PX ARETA061808DP ARETA061808ST ATSM ATPX060180S ARETA062004DP ARETA062004ST ATSM ATPX060200S ARETA062005DP ARETA062005ST ATSM ATPX060200S ARETA062006DP ARETA062006ST ATSM ATPX060200S ARETA062008DP ARETA062008ST ATSM ATPX060200S ARETA062205DP ARETA062206DP ARETA062208DP ARETA081404DP ARETA081405DP ARETA081604DP ARETA081605DP ARETA081606DP ARETA081804DP ARETA081805DP ARETA081806DP ARETA081808DP ARETA082004DP ARETA082005DP ARETA082006DP ARETA082008DP ARETA082205DP ARETA082206DP ARETA082208DP ARETA101604DP ARETA101605DP ARETA101606DP ARETA101804DP ARETA101805DP ARETA101806DP ARETA101808DP ARETA102004DP ARETA102005DP ARETA102006DP ARETA102008DP ARETA102205DP ARETA081804ST ATSM ATPX080180S ARETA081805ST ATSM ATPX080180S ARETA081806ST ATSM ATPX080180S ARETA081808ST ATSM ATPX080180S ARETA082004ST ATSM ATPX080200S ARETA082005ST ATSM ATPX080200S ARETA082006ST ATSM ATPX080200S ARETA082008ST ATSM ATPX080200S (1) Zakres dostawy: rama szafy z drzwiami pełnymi i ścianą tylną. Należy zamówić oddzielnie płytę montażową, ściany boczne, cokół oraz śruby oczkowe do podnoszenia WTGS-001. (2) Zakres dostawy: rama szafy z drzwiami przeszklonymi i ścianą tylną. Należy zamówić oddzielnie płytę montażową, ściany boczne, cokół oraz śruby oczkowe do podnoszenia WTGS-001. (3) Zakres dostawy: rama szafy z drzwiami pełnymi przednimi i tylnymi. Należy zamówić oddzielnie płytę montażową, ściany boczne, cokół oraz śruby oczkowe do podnoszenia WTGS SZAFA SZEREGOWA ARETA

12 SZAFA ZŁOŻONA SZYNA DIN WYMIARY SZER.X WYS.X GŁĘB.(MM) SZAFA Z DRZWIAMI PEŁNYMII ŚCIANĄ TYLNĄ ZDEJMOWANĄ (1) SZAFA Z DRZWIAMI PRZESZKLONYMII ŚCIANĄ TYLNĄ ZDEJMOWANĄ (2) SZAFA Z DRZWIAMI PEŁNYMI PRZEDNIMI I TYLNYMI (3) SZAFA MODUŁOWA Z DRZWIAMI PRZESZKLONYMI/ WIELODRZWIOWA STELAŻ DLA SZAFY MODUŁOWEJ DRZWI PRZESZKLONE (BEZ WSPORNIKÓW) 1000 X 2200 X 1000 X 2200 X X 1400 X X 1400 X X 1 X X 1 X X 1 X 1200 X 1800 X X 1800 X X 1800 X 1200 X 1800 X X 2000 X X 2000 X X 2000 X 1200 X 2000 X X 2000 X X 2200 X X 2200 X 1200 X 2200 X X 2000 X X 2000 X X 2000 X 1400 X 2000 X X 1400 X X 1400 X X 2000 X X 2000 X X 2000 X 1 X 2000 X 800 ARETA102206PR ARETA102208PR ARETA121404PR ARETA121405PR ARETA121604PR ARETA121605PR ARETA121606PR ARETA121804PR ARETA121805PR ARETA121806PR ARETA121808PR ARETA122004PR ARETA122005PR ARETA122006PR ARETA122008PR ARETA122010PR ARETA122205PR ARETA122206PR ARETA122208PR ARETA142004PR ARETA142005PR ARETA142006PR ARETA142008PR ARETA161404PR ARETA161405PR ARETA162004PR ARETA162005PR ARETA162006PR ARETA162008PR ARETA102206PX ARETA102208PX ARETA102206DP ARETA102208DP ARETA121404DP ARETA121405DP ARETA121604DP ARETA121605DP ARETA121606DP ARETA121804DP ARETA121805DP ARETA121806DP ARETA121808DP ARETA122004DP ARETA122005DP ARETA122006DP ARETA122008DP ARETA122205DP ARETA122206DP ARETA122208DP ARETA142004DP ARETA142005DP ARETA142006DP ARETA142008DP ARETA161404DP ARETA161405DP ARETA162004DP ARETA162005DP ARETA162006DP ARETA162008DP (1) Zakres dostawy: rama szafy z drzwiami pełnymi i ścianą tylną. Należy zamówić oddzielnie płytę montażową, ściany boczne, cokół oraz śruby oczkowe do podnoszenia WTGS-001. (2) Zakres dostawy: rama szafy z drzwiami przeszklonymi i ścianą tylną. Należy zamówić oddzielnie płytę montażową, ściany boczne, cokół oraz śruby oczkowe do podnoszenia WTGS-001. (3) Zakres dostawy: rama szafy z drzwiami pełnymi przednimi i tylnymi. Należy zamówić oddzielnie płytę montażową, ściany boczne, cokół oraz śruby oczkowe do podnoszenia WTGS SZAFA SZEREGOWA ARETA

13 SZAFY STEROWNICZE SZAFA DO SAMODZIELNEGO MONTAŻU FLAT-PACK WYMIARY SZER.X WYS.X GŁĘB.(MM) DACH I PODŁOGA DRZWI PRZEDNIE PEŁNE ZE WSPORNIKAMI ŚCIANA TYLNA ZE WSPORNIKAMI DRZWI PRZESZKLONE ZE WSPORNIKAMI PARA WSPORNIKÓW PRZEDNICH DLA SZAFY WIELODRZWIOWEJ 200 X 1800 X X 2000 X 300 X 1 X 400 ATTF ATPO ATRE X 1 X 500 ATTF ATPO ATRE X 1 X ATTF ATPO ATRE X 1800 X 400 ATTF ATPO ATRE X 1800 X 500 ATTF ATPO ATRE X 1800 X ATTF ATPO ATRE X 1800 X 800 ATTF ATPO ATRE X 2000 X 400 ATTF ATPO ATRE X 2000 X 500 ATTF ATPO ATRE X 2000 X ATTF ATPO ATRE X 2000 X 800 ATTF ATPO ATRE X 2200 X 500 ATTF ATPO ATRE X 2200 X ATTF ATPO ATRE X 2200 X 800 ATTF ATPO ATRE X 1 X 400 ATTF ATPO ATRE X 1 X 500 ATTF ATPO ATRE X 1 X ATTF ATPO ATRE X 1800 X 400 ATTF ATPO ATRE X 1800 X 500 ATTF ATPO ATRE X 1800 X ATTF ATPO ATRE X 1800 X 800 ATTF ATPO ATRE X 2000 X 400 ATTF ATPO ATRE X 2000 X 500 ATTF ATPO ATRE X 2000 X ATTF ATPO ATRE X 2000 X 800 ATTF ATPO ATRE X 2200 X 500 ATTF ATPO ATRE X 2200 X ATTF ATPO ATRE X 2200 X 800 ATTF ATPO ATRE X 1400 X 400 ATTF040 ATPO ATRE ATPX X 1400 X 500 ATTF050 ATPO ATRE ATPX X 1 X 400 ATTF040 ATPO ATRE ATPX X 1 X 500 ATTF050 ATPO ATRE ATPX X 1 X ATTF060 ATPO ATRE ATPX X 1800 X 400 ATTF040 ATPO ATRE ATPX ATMT X 1800 X 500 ATTF050 ATPO ATRE ATPX ATMT X 1800 X ATTF060 ATPO ATRE ATPX ATMT SZAFA SZEREGOWA ARETA

14 SZAFA DO SAMODZIELNEGO MONTAŻU FLAT-PACK WYMIARY SZER.X WYS.X GŁĘB.(MM) DACH I PODŁOGA DRZWI PRZEDNIE PEŁNE ZE WSPORNIKAMI ŚCIANA TYLNA ZE WSPORNIKAMI DRZWI PRZESZKLONE ZE WSPORNIKAMI PARA WSPORNIKÓW PRZEDNICH DLA SZAFY WIELODRZWIOWEJ X 1800 X 800 X 2000 X 400 ATTF080 ATTF040 ATPO ATPO ATRE ATPX ATMT ATRE ATPX ATMT X 2000 X 500 ATTF050 ATPO ATRE ATPX ATMT X 2000 X ATTF060 ATPO ATRE ATPX ATMT X 2000 X 800 X 2000 X 1000 ATTF080 ATPO ATRE ATPX ATMT X 2200 X 500 ATTF050 ATPO ATRE ATPX X 2200 X ATTF060 ATPO ATRE ATPX X 2200 X 800 ATTF080 ATPO ATRE ATPX X 1400 X 400 ATTF ATPO ATRE ATPX X 1400 X 500 ATTF ATPO ATRE ATPX X 1 X 400 ATTF ATPO ATRE ATPX X 1 X 500 ATTF ATPO ATRE ATPX X 1 X ATTF ATPO ATRE ATPX X 1800 X 400 ATTF ATPO ATRE ATPX ATMT X 1800 X 500 ATTF ATPO ATRE ATPX ATMT X 1800 X ATTF ATPO ATRE ATPX ATMT X 1800 X 800 ATTF ATPO ATRE ATPX ATMT X 2000 X 400 ATTF ATPO ATRE ATPX ATMT X 2000 X 500 ATTF ATPO ATRE ATPX ATMT X 2000 X ATTF ATPO ATRE ATPX ATMT X 2000 X X 2000 X 1000 ATTF ATPO ATRE ATPX ATMT X 2200 X 500 ATTF ATPO ATRE ATPX X 2200 X ATTF ATPO ATRE ATPX X 2200 X 800 ATTF ATPO ATRE ATPX X 1 X 400 ATTF ATPO100160* ATRE ATPX X 1 X 500 ATTF ATPO100160* ATRE ATPX X 1 X ATTF ATPO100160* ATRE ATPX X 1800 X 400 ATTF ATPO100180* ATRE ATPX X 1800 X 500 ATTF ATPO100180* ATRE ATPX X 1800 X ATTF ATPO100180* ATRE ATPX X 1800 X 800 ATTF ATPO100180* ATRE ATPX X 2000 X 400 ATTF ATPO100200* ATRE ATPX X 2000 X 500 ATTF ATPO100200* ATRE ATPX X 2000 X ATTF ATPO100200* ATRE ATPX X 2000 X 800 ATTF ATPO100200* ATRE ATPX X 2200 X 500 ATTF ATPO100220* ATRE ATPX * Drzwi pojedyncze: aby zamówić drzwi dwuskrzydłowe ( ), dodaj DP do symbolu szafy np. ATPO100160DP. 14 SZAFA SZEREGOWA ARETA

15 SZAFY STEROWNICZE SZAFA DO SAMODZIELNEGO MONTAŻU FLAT-PACK WYMIARY SZER.X WYS.X GŁĘB.(MM) DACH I PODŁOGA DRZWI PRZEDNIE PEŁNE ZE WSPORNIKAMI ŚCIANA TYLNA ZE WSPORNIKAMI DRZWI PRZESZKLONE ZE WSPORNIKAMI PARA WSPORNIKÓW PRZEDNICH DLA SZAFY WIELODRZWIOWEJ 1000 X 2200 X 1000 X 2200 X 800 ATTF ATTF ATPO100220* ATPO100220* ATRE ATRE ATPX ATPX X 1400 X 400 ATTF ATPO ATRE X 1400 X 500 ATTF ATPO ATRE X 1 X 400 ATTF ATPO ATRE X 1 X 500 ATTF ATPO ATRE X 1 X ATTF ATPO ATRE X 1800 X 400 ATTF ATPO ATRE X 1800 X 500 ATTF ATPO ATRE X 1800 X ATTF ATPO ATRE X 1800 X 800 ATTF ATPO ATRE X 2000 X 400 ATTF ATPO ATRE X 2000 X 500 ATTF ATPO ATRE X 2000 X ATTF ATPO ATRE X 2000 X X 2000 X 1000 ATTF ATPO ATRE X 2200 X 500 ATTF ATPO ATRE X 2200 X ATTF ATPO ATRE X 2200 X 800 ATTF ATPO ATRE X 2000 X 400 ATTF ATPO ATRE X 2000 X 500 ATTF ATPO ATRE X 2000 X ATTF ATPO ATRE X 2000 X 800 ATTF ATPO ATRE X 1400 X 400 ATTF140 ATPO ATRE X 1400 X 500 ATTF150 ATPO ATRE X 2000 X 400 ATTF140 ATPO ATRE X 2000 X 500 ATTF150 ATPO ATRE X 2000 X ATTF160 ATPO ATRE X 2000 X 800 ATTF180 ATPO ATRE * Drzwi pojedyncze: aby zamówić drzwi dwuskrzydłowe ( ), dodaj DP do symbolu szafy np. ATPO100160DP. 15 SZAFA SZEREGOWA ARETA

16 AKCESORIA WYMIARY SZER.X WYS.X GŁĘB.(MM) PRZEDZIAŁ KABLOWY OTWIERANY OD FRONTU (4) PRZEDZIAŁ KABLOWY OTWIERANY Z BOKU SZER.=200MM PRZEDZIAŁ KABLOWY OTWIERANY Z BOKU SZER.=300MM PŁYTA MONTAŻOWA MONTOWANA OD FRONTU (5) WSTAWKA MIĘDZYPŁYTOWA PŁYTA MONTAŻOWA WKŁADANA OD BOKU 200 X 1800 X 500 ATRP X 2000 X ATRP X 1 X 400 ARETA X 1 X 500 ARETA X 1 X ARETA X 1800 X 400 ARETA X 1800 X 500 ARETA X 1800 X ARETA X 1800 X 800 ARETA X 2000 X 400 ARETA X 2000 X 500 ARETA X 2000 X ARETA X 2000 X 800 ARETA X 2200 X 500 ARETA X 2200 X ARETA X 2200 X 800 ARETA X 1 X X 1 X X 1 X 400 X 1800 X X 1800 X X 1800 X 400 X 1800 X X 2000 X X 2000 X X 2000 X 400 X 2000 X X 2200 X X 2200 X 400 X 2200 X 800 X 1400 X 400 X 1400 X 500 X 1 X 400 X 1 X 500 X 1 X X 1800 X 400 X 1800 X 500 X 1800 X ATRP ATRP ATRP ATRP ATRP ATRP ATPA ATPN-001 ATPL ATPA ATPN-001 ATPL ATPA ATPN-001 ATPL ATPA ATPN ATPL ATPA ATPN ATPL ATPA ATPN ATPL ATPA ATPN ATPL ATPA ATPN ATPL ATPA ATPN ATPL ATPA ATPN ATPL ATPA ATPN ATPL ATPA ATPN ATPL ATPA ATPN ATPL ATPA ATPN ATPL ATPA ATPN ATPL ATPA ATPN ATPL ATPA ATPN-001 ATPL ATPA ATPN-001 ATPL ATPA ATPN-001 ATPL ATPA ATPN ATPL ATPA ATPN ATPL ATPA ATPN ATPL (4) Zakres dostawy: rama szafy, drzwi przednie i ściana tylna. Należy zamówić oddzielnie cokół, panele boczne i śruby oczkowe WTGS-001. (5) Należy zamówić oddzielnie elementy do montażu płyty WTKB SZAFA SZEREGOWA ARETA

17 SZAFY STEROWNICZE AKCESORIA WYMIARY SZER.X WYS.X GŁĘB.(MM) DRZWI WEWNĘTRZNE ŚCIANY BOCZNE (6) UNIWERSALNE NAROŻNIKI WYS.=100MM (7) COKÓŁ WYS.=100MM PANELE PRZEDNIE (8) PANELE BOCZNE (9) WSPORNIKI SZYBKIEGO MONTAŻU WYS.=25MM (10) 200 X 1800 X X 2000 X 300 X 1 X 400 ATFI ATZE-A100 ATZE-T0300 ATZE-T X 1 X 500 ATFI ATZE-A100 ATZE-T0300 ATZE-T X 1 X ATFI ATZE-A100 ATZE-T0300 ATZE-T0 300 X 1800 X 400 ATFI ATZE-A100 ATZE-T0300 ATZE-T X 1800 X 500 ATFI ATZE-A100 ATZE-T0300 ATZE-T X 1800 X ATFI ATZE-A100 ATZE-T0300 ATZE-T0 300 X 1800 X 800 ATFI ATZE-A100 ATZE-T0300 ATZE-T X 2000 X 400 ATFI ATZE-A100 ATZE-T0300 ATZE-T X 2000 X 500 ATFI ATZE-A100 ATZE-T0300 ATZE-T X 2000 X ATFI ATZE-A100 ATZE-T0300 ATZE-T0 300 X 2000 X 800 ATFI ATZE-A100 ATZE-T0300 ATZE-T X 2200 X 500 ATFI ATZE-A100 ATZE-T0300 ATZE-T X 2200 X ATFI ATZE-A100 ATZE-T0300 ATZE-T0 300 X 2200 X 800 ATFI ATZE-A100 ATZE-T0300 ATZE-T X 1 X 400 ATFI ATZE-A100 ATZE-T0400 ATZE-T0400 WTPR R 400 X 1 X 500 ATFI ATZE-A100 ATZE-T0400 ATZE-T0500 WTPR R 400 X 1 X ATFI ATZE-A100 ATZE-T0400 ATZE-T0 WTPR R 400 X 1800 X 400 ATFI ATZE-A100 ATZE-T0400 ATZE-T0400 WTPR R 400 X 1800 X 500 ATFI ATZE-A100 ATZE-T0400 ATZE-T0500 WTPR R 400 X 1800 X ATFI ATZE-A100 ATZE-T0400 ATZE-T0 WTPR R 400 X 1800 X 800 ATFI ATZE-A100 ATZE-T0400 ATZE-T0800 WTPR R 400 X 2000 X 400 ATFI ATZE-A100 ATZE-T0400 ATZE-T0400 WTPR R 400 X 2000 X 500 ATFI ATZE-A100 ATZE-T0400 ATZE-T0500 WTPR R 400 X 2000 X ATFI ATZE-A100 ATZE-T0400 ATZE-T0 WTPR R 400 X 2000 X 800 ATFI ATZE-A100 ATZE-T0400 ATZE-T0800 WTPR R 400 X 2200 X 500 ATFI ATZE-A100 ATZE-T0400 ATZE-T0500 WTPR R 400 X 2200 X ATFI ATZE-A100 ATZE-T0400 ATZE-T0 WTPR R 400 X 2200 X 800 ATFI ATZE-A100 ATZE-T0400 ATZE-T0800 WTPR R X 1400 X 400 ATPI ATFI ATZE-A100 ATZE-T0 ATZE-T0400 WTPR R X 1400 X 500 ATPI ATFI ATZE-A100 ATZE-T0 ATZE-T0500 WTPR R X 1 X 400 ATPI ATFI ATZE-A100 ATZE-T0 ATZE-T0400 WTPR R X 1 X 500 ATPI ATFI ATZE-A100 ATZE-T0 ATZE-T0500 WTPR R X 1 X ATPI ATFI ATZE-A100 ATZE-T0 ATZE-T0 WTPR R X 1800 X 400 ATPI ATFI ATZE-A100 ATZE-T0 ATZE-T0400 WTPR R X 1800 X 500 ATPI ATFI ATZE-A100 ATZE-T0 ATZE-T0500 WTPR R X 1800 X ATPI ATFI ATZE-A100 ATZE-T0 ATZE-T0 WTPR R (6) zakres dostawy 2 sztuki (7) zakres dostawy 4 sztuki (8) zakres dostawy 2 sztuki (9) zakres dostawy 2 sztuki (10) zakres dostawy 4 sztuki 17 SZAFA SZEREGOWA ARETA

18 AKCESORIA WYMIARY SZER.X WYS.X GŁĘB.(MM) PRZEDZIAŁ KABLOWY OTWIERANY OD FRONTU PRZEDZIAŁ KABLOWY OTWIERANY Z BOKU SZER.=200MM PRZEDZIAŁ KABLOWY OTWIERANY Z BOKU SZER.=300MM PŁYTA MONTAŻOWA MONTOWANA OD FRONTU (5) WSTAWKA MIĘDZYPŁYTOWA PŁYTA MONTAŻOWA WKŁADANA OD BOKU X 1800 X 800 X 2000 X 400 X 2000 X 500 X 2000 X X 2000 X 800 X 2000 X 1000 X 2200 X 500 X 2200 X X 2200 X X 1400 X X 1400 X X 1 X X 1 X X 1 X 800 X 1800 X X 1800 X X 1800 X 800 X 1800 X X 2000 X X 2000 X X 2000 X 800 X 2000 X X 2000 X X 2200 X X 2200 X 800 X 2200 X X 1 X X 1 X X 1 X 1000 X 1800 X X 1800 X X 1800 X 1000 X 1800 X X 2000 X X 2000 X X 2000 X 1000 X 2000 X X 2200 X 500 ATPA ATPN ATPL ATPA ATPN ATPL ATPA ATPN ATPL ATPA ATPN ATPL ATPA ATPN ATPL ATPA ATPN ATPL ATPA ATPN ATPL ATPA ATPN ATPL ATPA ATPN ATPL ATPA ATPN ATPL ATPA ATPN ATPL ATPA ATPN-001 ATPL ATPA ATPN-001 ATPL ATPA ATPN-001 ATPL ATPA ATPN ATPL ATPA ATPN ATPL ATPA ATPN ATPL ATPA ATPN ATPL ATPA ATPN ATPL ATPA ATPN ATPL ATPA ATPN ATPL ATPA ATPN ATPL ATPA ATPN ATPL ATPA ATPN ATPL ATPA ATPN ATPL ATPA ATPN ATPL ATPA ATPN-001 ATPL ATPA ATPN-001 ATPL ATPA ATPN-001 ATPL ATPA ATPN ATPL ATPA ATPN ATPL ATPA ATPN ATPL ATPA ATPN ATPL ATPA ATPN ATPL ATPA ATPN ATPL ATPA ATPN ATPL ATPA ATPN ATPL ATPA ATPN ATPL (5) Należy zamówić oddzielnie elementy do montażu płyty WTKB SZAFA SZEREGOWA ARETA

19 SZAFY STEROWNICZE AKCESORIA WYMIARY SZER.X WYS.X GŁĘB.(MM) DRZWI WEWNĘTRZNE ŚCIANY BOCZNE (6) UNIWERSALNE NAROŻNIKI WYS.=100MM (7) COKÓŁ WYS.=100MM PANELE PRZEDNIE (8) PANELE BOCZNE (9) WSPORNIKI SZYBKIEGO MONTAŻU WYS.=25MM (10) X 1800 X 800 X 2000 X 400 ATPI ATPI ATFI ATFI ATZE-A100 ATZE-T0 ATZE-T0800 WTPR R ATZE-A100 ATZE-T0 ATZE-T0400 WTPR R X 2000 X 500 ATPI ATFI ATZE-A100 ATZE-T0 ATZE-T0500 WTPR R X 2000 X ATPI ATFI ATZE-A100 ATZE-T0 ATZE-T0 WTPR R X 2000 X 800 ATPI ATFI ATZE-A100 ATZE-T0 ATZE-T0800 WTPR R X 2000 X 1000 ATPI ATFI ATZE-A100 ATZE-T0 ATZE-T1000 WTPR R X 2200 X 500 ATPI ATFI ATZE-A100 ATZE-T0 ATZE-T0500 WTPR R X 2200 X ATPI ATFI ATZE-A100 ATZE-T0 ATZE-T0 WTPR R X 2200 X 800 ATPI ATFI ATZE-A100 ATZE-T0 ATZE-T0800 WTPR R 800 X 1400 X 400 ATPI ATFI ATZE-A100 ATZE-T0800 ATZE-T0400 WTPR R 800 X 1400 X 500 ATPI ATFI ATZE-A100 ATZE-T0800 ATZE-T0500 WTPR R 800 X 1 X 400 ATPI ATFI ATZE-A100 ATZE-T0800 ATZE-T0400 WTPR R 800 X 1 X 500 ATPI ATFI ATZE-A100 ATZE-T0800 ATZE-T0500 WTPR R 800 X 1 X ATPI ATFI ATZE-A100 ATZE-T0800 ATZE-T0 WTPR R 800 X 1800 X 400 ATPI ATFI ATZE-A100 ATZE-T0800 ATZE-T0400 WTPR R 800 X 1800 X 500 ATPI ATFI ATZE-A100 ATZE-T0800 ATZE-T0500 WTPR R 800 X 1800 X ATPI ATFI ATZE-A100 ATZE-T0800 ATZE-T0 WTPR R 800 X 1800 X 800 ATPI ATFI ATZE-A100 ATZE-T0800 ATZE-T0800 WTPR R 800 X 2000 X 400 ATPI ATFI ATZE-A100 ATZE-T0800 ATZE-T0400 WTPR R 800 X 2000 X 500 ATPI ATFI ATZE-A100 ATZE-T0800 ATZE-T0500 WTPR R 800 X 2000 X ATPI ATFI ATZE-A100 ATZE-T0800 ATZE-T0 WTPR R 800 X 2000 X 800 ATPI ATFI ATZE-A100 ATZE-T0800 ATZE-T0800 WTPR R 800 X 2000 X 1000 ATPI ATFI ATZE-A100 ATZE-T0800 ATZE-T1000 WTPR R 800 X 2200 X 500 ATPI ATFI ATZE-A100 ATZE-T0800 ATZE-T0500 WTPR R 800 X 2200 X ATPI ATFI ATZE-A100 ATZE-T0800 ATZE-T0 WTPR R 800 X 2200 X 800 ATPI ATFI ATZE-A100 ATZE-T0800 ATZE-T0800 WTPR R 1000 X 1 X 400 ATPI ATFI ATZE-A100 ATZE-T1000 ATZE-T0400 WTPR R 1000 X 1 X 500 ATPI ATFI ATZE-A100 ATZE-T1000 ATZE-T0500 WTPR R 1000 X 1 X ATPI ATFI ATZE-A100 ATZE-T1000 ATZE-T0 WTPR R 1000 X 1800 X 400 ATPI ATFI ATZE-A100 ATZE-T1000 ATZE-T0400 WTPR R 1000 X 1800 X 500 ATPI ATFI ATZE-A100 ATZE-T1000 ATZE-T0500 WTPR R 1000 X 1800 X ATPI ATFI ATZE-A100 ATZE-T1000 ATZE-T0 WTPR R 1000 X 1800 X 800 ATPI ATFI ATZE-A100 ATZE-T1000 ATZE-T0800 WTPR R 1000 X 2000 X 400 ATPI ATFI ATZE-A100 ATZE-T1000 ATZE-T0400 WTPR R 1000 X 2000 X 500 ATPI ATFI ATZE-A100 ATZE-T1000 ATZE-T0500 WTPR R 1000 X 2000 X ATPI ATFI ATZE-A100 ATZE-T1000 ATZE-T0 WTPR R 1000 X 2000 X 800 ATPI ATFI ATZE-A100 ATZE-T1000 ATZE-T0800 WTPR R 1000 X 2200 X 500 ATPI ATFI ATZE-A100 ATZE-T1000 ATZE-T0500 WTPR R (6) zakres dostawy 2 sztuki (7) zakres dostawy 4 sztuki (8) zakres dostawy 2 sztuki (9) zakres dostawy 2 sztuki (10) zakres dostawy 4 sztuki 19 SZAFA SZEREGOWA ARETA

20 AKCESORIA WYMIARY SZER.X WYS.X GŁĘB.(MM) PRZEDZIAŁ KABLOWY OTWIERANY OD FRONTU PRZEDZIAŁ KABLOWY OTWIERANY Z BOKU SZER.=200MM PRZEDZIAŁ KABLOWY OTWIERANY Z BOKU SZER.=300MM PŁYTA MONTAŻOWA MONTOWANA OD FRONTU (5) WSTAWKA MIĘDZYPŁYTOWA PŁYTA MONTAŻOWA WKŁADANA OD BOKU 1000 X 2200 X 1000 X 2200 X X 1400 X X 1400 X X 1 X X 1 X X 1 X 1200 X 1800 X X 1800 X X 1800 X 1200 X 1800 X X 2000 X X 2000 X X 2000 X 1200 X 2000 X X 2000 X X 2200 X X 2200 X 1200 X 2200 X X 2000 X X 2000 X X 2000 X 1400 X 2000 X X 1400 X X 1400 X X 2000 X X 2000 X X 2000 X 1 X 2000 X 800 ATPA ATPN ATPL ATPA ATPN ATPL ATPA ATPN ATPL ATPA ATPN ATPL ATPA ATPN-001 ATPL ATPA ATPN-001 ATPL ATPA ATPN-001 ATPL ATPA ATPN ATPL ATPA ATPN ATPL ATPA ATPN ATPL ATPA ATPN ATPL ATPA ATPN ATPL ATPA ATPN ATPL ATPA ATPN ATPL ATPA ATPN ATPL ATPA ATPN ATPL ATPA ATPN ATPL ATPA ATPN ATPL ATPA ATPN ATPL ATPA ATPN ATPL ATPA ATPN ATPL ATPA ATPN ATPL ATPA ATPN ATPL ATPA ATPN ATPL ATPA ATPN ATPL ATPA ATPN ATPL ATPA ATPN ATPL ATPA ATPN ATPL ATPA ATPN ATPL (5) Należy zamówić oddzielnie elementy do montażu płyty WTKB SZAFA SZEREGOWA ARETA

21 SZAFY STEROWNICZE AKCESORIA WYMIARY SZER.X WYS.X GŁĘB.(MM) DRZWI WEWNĘTRZNE ŚCIANY BOCZNE (6) UNIWERSALNE NAROŻNIKI WYS.=100MM (7) COKÓŁ WYS.=100MM PANELE PRZEDNIE (8) PANELE BOCZNE (9) WSPORNIKI SZYBKIEGO MONTAŻU WYS.=25MM (10) 1000 X 2200 X 1000 X 2200 X 800 ATPI ATPI ATFI ATFI ATZE-A100 ATZE-T1000 ATZE-T0 WTPR R ATZE-A100 ATZE-T1000 ATZE-T0800 WTPR R 1200 X 1400 X 400 ATFI ATZE-A100 ATZE-T1200 ATZE-T0400 WTPR R 1200 X 1400 X 500 ATFI ATZE-A100 ATZE-T1200 ATZE-T0500 WTPR R 1200 X 1 X 400 ATFI ATZE-A100 ATZE-T1200 ATZE-T0400 WTPR R 1200 X 1 X 500 ATFI ATZE-A100 ATZE-T1200 ATZE-T0500 WTPR R 1200 X 1 X ATFI ATZE-A100 ATZE-T1200 ATZE-T0 WTPR R 1200 X 1800 X 400 ATFI ATZE-A100 ATZE-T1200 ATZE-T0400 WTPR R 1200 X 1800 X 500 ATFI ATZE-A100 ATZE-T1200 ATZE-T0500 WTPR R 1200 X 1800 X ATFI ATZE-A100 ATZE-T1200 ATZE-T0 WTPR R 1200 X 1800 X 800 ATFI ATZE-A100 ATZE-T1200 ATZE-T0800 WTPR R 1200 X 2000 X 400 ATFI ATZE-A100 ATZE-T1200 ATZE-T0400 WTPR R 1200 X 2000 X 500 ATFI ATZE-A100 ATZE-T1200 ATZE-T0500 WTPR R 1200 X 2000 X ATFI ATZE-A100 ATZE-T1200 ATZE-T0 WTPR R 1200 X 2000 X 800 ATFI ATZE-A100 ATZE-T1200 ATZE-T0800 WTPR R 1200 X 2000 X 1000 ATFI ATZE-A100 ATZE-T1200 ATZE-T1000 WTPR R 1200 X 2200 X 500 ATFI ATZE-A100 ATZE-T1200 ATZE-T0500 WTPR R 1200 X 2200 X ATFI ATZE-A100 ATZE-T1200 ATZE-T0 WTPR R 1200 X 2200 X 800 ATFI ATZE-A100 ATZE-T1200 ATZE-T0800 WTPR R 1400 X 2000 X 400 ATFI ATZE-A100 ATZE-T1400 ATZE-T0400 WTPR R 1400 X 2000 X 500 ATFI ATZE-A100 ATZE-T1400 ATZE-T0500 WTPR R 1400 X 2000 X ATFI ATZE-A100 ATZE-T1400 ATZE-T0 WTPR R 1400 X 2000 X 800 ATFI ATZE-A100 ATZE-T1400 ATZE-T0800 WTPR R 1 X 1400 X 400 ATFI ATZE-A100 ATZE-T1 ATZE-T0400 WTPR R 1 X 1400 X 500 ATFI ATZE-A100 ATZE-T1 ATZE-T0500 WTPR R 1 X 2000 X 400 ATFI ATZE-A100 ATZE-T1 ATZE-T0400 WTPR R 1 X 2000 X 500 ATFI ATZE-A100 ATZE-T1 ATZE-T0500 WTPR R 1 X 2000 X ATFI ATZE-A100 ATZE-T1 ATZE-T0 WTPR R 1 X 2000 X 800 ATFI ATZE-A100 ATZE-T1 ATZE-T0800 WTPR R (6) zakres dostawy 2 sztuki (7) zakres dostawy 4 sztuki (8) zakres dostawy 2 sztuki (9) zakres dostawy 2 sztuki (10) zakres dostawy 4 sztuki 21 SZAFA SZEREGOWA ARETA

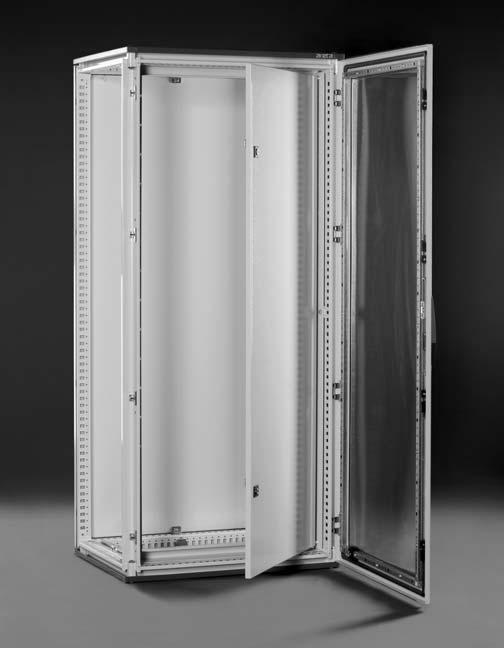

22 SZAFA SZEREGOWA ARETA DRZWI POJEDYNCZE : - BUDOWA Stelaż szafy wykonany jest ze zamkniętych zespawanych profili o zaokrąglonych krawędziach z blachy stalowej o grubości ścianki 1,5mm. Narożniki stelaża zbudowane są z prostokątnych złączy spawanych laserowo do pionowych profili stelaża oraz poziomych profili płyty dachu i podłogi. Za pomocą 8 śrub montujemy całą strukturę stelaża. WYKOŃCZENIE KOLORYSTYCZNE: Powłoka epoxy-poliester - stelaż: RAL7035 gładki - drzwi i ściana tylna: RAL7035 z teksturą - dach i podłoga: RAL7025 z teksturą SZAFA ZŁOŻONA (PR): - stelaż wykonany z blachy stalowej 1.5mm - drzwi wykonane z blachy stalowej 2.0mm z ramą usztywniająca i zamkiem prętowym z wkładką 3mm - panel tylny wykonany z blachy stalowej 1.5mm - zdejmowany dach wykonany z blachy stalowej 1.5mm - podłoga z regulowanym przepustem kablowym wykonana z blachy stalowej 1.5mm SZAFA DO SAMODZIELNEGO MONTAŻU (TYLKO 8 ŚRUB MONTAŻOWYCH): - zestaw przygotowany zgodnie z zamówieniem klienta - panel tylny i drzwi pakowane razem ze wspornikami i akcesoriami montażowymi CERTYFIKATY I DOPUSZCZENIA: GŁÓWNE AKCESORIA: ATPA płyta montażowa wkładana od frontu (str. 36) lub ATPL płyta montażowa wkładana od boku (str. 39) STOPIEŃ OCHRONY: - IP55, zgodne z IEC EN62208; EN NEMA 12 zgodne z UL508A; UL50 - stopień ochrony zachowany dzięki dwuskładnikowej uszczelce poliuretanowej - odporność na uderzenie IK10 zgodne z IEC EN62208; EN50102 Panele boczne ATFI (str. 44) Cokół modułowy ATZE (str.45) Śruby oczkowe do podnoszenia (str.46) Kątowniki do podnoszenia (str.46) 22 SZAFA SZEREGOWA ARETA

23 SZAFY STEROWNICZE *UWAGA: w przypadku montażu paneli bocznych do wymiarów należy dodać 16mm. Drzwi dla szafy o szer. 400 posiadają ramę usztywniającą tylko w postaci pionowych profili. 23 SZAFA SZEREGOWA ARETA

24 WYMIARY WYMIARY WYMIARY SZAFY PODŁOGA PRZEPUST KABLOWY DRZWI SZER. WYS. GŁĘB. B* A P C D E F M N SZAFA SZEREGOWA ARETA

25 SZAFY STEROWNICZE SZAFA ARETA SZEROKOŚĆ 400MM WYMIARY SZER. WYS. GŁĘB Y DLA SZAFY CZĘŚCIOWO ZŁOŻONEJ SZAFA /DRZWI PRZEDNIE PEŁNE + ŚCIANA TYLNA/ ARETA041604PR ARETA041605PR SZAFA /DRZWI PRZEDNIE PEŁNE + DRZWI TYLNE PEŁNE/ ARETA041604DP ARETA041605DP ARETA041606PR ARETA041606DP ARETA041804PR ARETA041804DP ARETA041805PR ARETA041805DP ARETA041806PR ARETA041806DP ARETA041808PR ARETA041808DP ARETA042004PR ARETA042004DP ARETA042005PR ARETA042005DP ARETA042006PR ARETA042006DP ARETA042008PR ARETA042008DP ARETA042205PR ARETA042205DP ARETA042206PR ARETA042206DP ARETA042208PR ARETA042208DP Y DLA SZAFY DO SAMODZIELNEGO MONTAŻU WYMIARY DACH + PODŁOGA DRZWI PEŁNE + WSPORNIKI ŚCIANA TYLNA + WSPORNIKI SZER. WYS. GŁĘB ATTF ATPO ATRE ATTF ATPO ATRE ATTF ATPO ATRE ATTF ATPO ATRE ATTF ATPO ATRE ATTF ATPO ATRE ATTF ATPO ATRE ATTF ATPO ATRE ATTF ATPO ATRE ATTF ATPO ATRE ATTF ATPO ATRE ATTF ATPO ATRE ATTF ATPO ATRE ATTF ATPO ATRE SZAFA SZEREGOWA ARETA

26 SZAFA ARETA SZEROKOŚĆ MM WYMIARY SZER. WYS. GŁĘB Y DLA SZAFY CZĘŚCIOWO ZŁOŻONEJ SZAFA /DRZWI PRZEDNIE PEŁNE + ŚCIANA TYLNA/ ARETA061404PR ARETA061405PR SZAFA /DRZWI PRZEDNIE PRZESZKLONE + ŚCIANA TYLNA/ ARETA061404PX ARETA061405PX SZAFA /DRZWI PRZEDNIE PEŁNE + DRZWI TYLNE PEŁNE/ ARETA061404DP ARETA061405DP ARETA061604PR ARETA061604PX ARETA061604DP ARETA061605PR ARETA061605PX ARETA061605DP 1 ARETA061606PR ARETA061606PX ARETA061606DP ARETA061804PR ARETA061804PX ARETA061804DP ARETA061805PR ARETA061805PX ARETA061805DP 1800 ARETA061806PR ARETA061806PX ARETA061806DP ARETA061808PR ARETA061808PX ARETA061808DP ARETA062004PR ARETA062004PX ARETA062004DP ARETA062005PR ARETA062005PX ARETA062005DP 2000 ARETA062006PR ARETA062006PX ARETA062006DP ARETA062008PR ARETA062008PX ARETA062008DP ARETA062010PR ARETA062205PR ARETA062205PX ARETA062205DP 2200 ARETA062206PR ARETA062206PX ARETA062206DP ARETA062208PR ARETA062208PX ARETA062208DP Y DLA SZAFY DO SAMODZIELNEGO MONTAŻU WYMIARY DACH + PODŁOGA DRZWI PEŁNE DRZWI PRZESZKLONE SZER. WYS. GŁĘB. + WSPORNIKI + WSPORNIKI ATTF ATTF050 ŚCIANA TYLNA + WSPORNIKI ATPO ATPX ATRE ATPO ATPX ATRE ATTF040 ATPO ATPX ATRE ATTF050 ATPO ATPX ATRE ATTF060 ATPO ATPX ATRE ATTF040 ATPO ATPX ATRE ATTF050 ATPO ATPX ATRE ATTF060 ATPO ATPX ATRE ATTF080 ATPO ATPX ATRE ATTF040 ATPO ATPX ATRE ATTF050 ATPO ATPX ATRE ATTF060 ATPO ATPX ATRE ATTF080 ATPO ATPX ATRE ATTF050 ATPO ATPX ATRE ATTF060 ATPO ATPX ATRE ATTF080 ATPO ATPX ATRE SZAFA SZEREGOWA ARETA

27 SZAFY STEROWNICZE SZAFA ARETA SZEROKOŚĆ 800MM WYMIARY SZER. WYS. GŁĘB Y DLA SZAFY CZĘŚCIOWO ZŁOŻONEJ SZAFA /DRZWI PRZEDNIE PEŁNE + ŚCIANA TYLNA/ ARETA081404PR ARETA081405PR SZAFA /DRZWI PRZEDNIE PRZESZKLONE + ŚCIANA TYLNA/ ARETA081404PX ARETA081405PX SZAFA /DRZWI PRZEDNIE PEŁNE + DRZWI TYLNE PEŁNE/ ARETA081404DP ARETA081405DP ARETA081604PR ARETA081604PX ARETA081604DP ARETA081605PR ARETA081605PX ARETA081605DP ARETA081606PR ARETA081606PX ARETA081606DP ARETA081804PR ARETA081804PX ARETA081804DP ARETA081805PR ARETA081805PX ARETA081805DP ARETA081806PR ARETA081806PX ARETA081806DP ARETA081808PR ARETA081808PX ARETA081808DP ARETA082004PR ARETA082004PX ARETA082004DP ARETA082005PR ARETA082005PX ARETA082005DP ARETA082006PR ARETA082006PX ARETA082006DP ARETA082008PR ARETA082008PX ARETA082008DP ARETA082010PR ARETA082205PR ARETA082205PX ARETA082205DP ARETA082206PR ARETA082206PX ARETA082206DP ARETA082208PR ARETA082208PX ARETA082208DP Y DLA SZAFY DO SAMODZIELNEGO ZŁOŻENIA WYMIARY DACH + PODŁOGA DRZWI PEŁNE + WSPORNIKI DRZWI PRZESZKLONE ŚCIANA TYLNA + WSPORNIKI SZER. WYS. GŁĘB. + WSPORNIKI ATTF ATPO ATPX ATRE ATTF ATPO ATPX ATRE ATTF ATPO ATPX ATRE ATTF ATPO ATPX ATRE ATTF ATPO ATPX ATRE ATTF ATPO ATPX ATRE ATTF ATPO ATPX ATRE ATTF ATPO ATPX ATRE ATTF ATPO ATPX ATRE ATTF ATPO ATPX ATRE ATTF ATPO ATPX ATRE ATTF ATPO ATPX ATRE ATTF ATPO ATPX ATRE ATTF ATPO ATPX ATRE ATTF ATPO ATPX ATRE ATTF ATPO ATPX ATRE SZAFA SZEREGOWA ARETA

28 SZAFA ARETA SZEROKOŚĆ 1000MM WYMIARY SZER. WYS. GŁĘB Y DLA SZAFY CZĘŚCIOWO ZŁOŻONEJ SZAFA /DRZWI PRZEDNIE PEŁNE + ŚCIANA TYLNA/ ARETA101604PR ARETA101605PR SZAFA /DRZWI PRZEDNIE PRZESZKLONE + ŚCIANA TYLNA/ ARETA101604PX ARETA101605PX SZAFA /DRZWI PRZEDNIE PEŁNE + DRZWI TYLNE PEŁNE/ ARETA101604DP ARETA101605DP ARETA101606PR ARETA101606PX ARETA101606DP ARETA101804PR ARETA101804PX ARETA101804DP ARETA101805PR ARETA101805PX ARETA101805DP ARETA101806PR ARETA101806PX ARETA101806DP ARETA101808PR ARETA101808PX ARETA101808DP ARETA102004PR ARETA102004PX ARETA102004DP ARETA102005PR ARETA102005PX ARETA102005DP ARETA102006PR ARETA102006PX ARETA102006DP ARETA102008PR ARETA102008PX ARETA102008DP ARETA102205PR ARETA102205PX ARETA102205DP ARETA102206PR ARETA102206PX ARETA102206DP ARETA102208PR ARETA102208PX ARETA102208DP Y DLA SZAFY DO SAMODZIELNEGO ZŁOŻENIA WYMIARY DACH + PODŁOGA DRZWI PEŁNE *LUB DRZWI PEŁNE DRZWI PRZESZKLONE SZER. WYS. GŁĘB. SZER=1000MM* + WSPORNIKI PODWÓJNE MM + WSPORNIKI ATTF ATPO ATPO100160DP ATPX ATTF ATPO ATPO100160DP ATPX ŚCIANA TYLNA + WSPORNIKI ATRE ATRE ATTF ATPO ATPO100160DP ATPX ATRE ATTF ATPO ATPO100180DP ATPX ATRE ATTF ATPO ATPO100180DP ATPX ATRE ATTF ATPO ATPO100180DP ATPX ATRE ATTF ATPO ATPO100180DP ATPX ATRE ATTF ATPO ATPO100200DP ATPX ATRE ATTF ATPO ATPO100200DP ATPX ATRE ATTF ATPO ATPO100200DP ATPX ATRE ATTF ATPO ATPO100200DP ATPX ATRE ATTF ATPO ATPO100220DP ATPX ATRE ATTF ATPO ATPO100220DP ATPX ATRE ATTF ATPO ATPO100220DP ATPX ATRE SZAFA SZEREGOWA ARETA

29 SZAFY STEROWNICZE Wybrane szczegóły szafy ARETA z drzwiami podwójnymi: - system zamykania wyposażony w uchwyt bezpieczeństwa, o dużej skuteczności - elementy systemu ROD (zamek prętowy) - widok z tyłu /drzwi zamknięte/ - nowy dzielony przepust kablowy dla szafy z drzwiami podwójnymi 29 SZAFA SZEREGOWA ARETA

30 SZAFA ARETA DRZWI PODWÓJNE : BUDOWA - stelaż szafy wykonany jest ze zamkniętych, zespawanych profili o zaokrąglonych krawędziach z blachy stalowej o grubości ścianki 1,5mm - narożniki stelaża zbudowane są z prostokątnych złączy spawanych laserowo do pionowych profili stelaża oraz poziomych profili płyty dachu i podłogi - za pomocą 8 śrub montujemy całą strukturę stelaża. WYKOŃCZENIE KOLORYSTYCZNE: Powłoka epoxy-poliester - stelaż: RAL7035 gładki - drzwi i ściana tylna: RAL7035 z teksturą - dach i podłoga: RAL7025 z teksturą SZAFA ZŁOŻONA (PR): - stelaż wykonany z blachy stalowej 1.5mm - drzwi wykonane z blachy stalowej 2.0mm z ramą usztywniającą i zamkiem prętowym z wkładką 3mm - panel tylny wykonany z blachy stalowej 1.5mm - zdejmowany dach wykonany z blachy stalowej 1.5mm - podłoga z regulowanym przepustem kablowym wykonana z blachy stalowej 1.5mm SZAFA DO SAMODZIELNEGO MONTAŻU (TYLKO 8 ŚRUB MONTAŻOWYCH): - zestaw przygotowany zgodnie z zamówieniem klienta - panel tylny i drzwi pakowane razem ze wspornikami i akcesoriami montażowymi CERTYFIKATY I DOPUSZCZENIA: STOPIEŃ OCHRONY GŁÓWNE AKCESORIA: ATPA płyta montażowa wkładana od frontu (str. 36) lub ATPL płyta montażowa wkładana od boku (str. 39) - IP55, zgodne z IEC EN62208; EN NEMA 12 zgodne z UL508A; UL50 - stopień ochrony zachowany dzięki dwuskładnikowej uszczelce poliuretanowej - odporność na uderzenie IK10 zgodne z IEC EN62208; EN50102 Panele boczne ATFI (str. 44) Cokół modułowy ATZE (str. 45) Śruby oczkowe do podnoszenia (str. 46) Kątowniki do podnoszenia (str. 46) 30 SZAFA SZEREGOWA ARETA

31 SZAFY STEROWNICZE *UWAGA: w przypadku montażu paneli bocznych do wymiarów należy dodać 16mm. WYMIARY WYMIARY WYMIARY SZAFY PODŁOGA PRZEPUST KABLOWY DRZWI SZER. WYS. GŁĘB. B A P C D E F M N SZAFA SZEREGOWA ARETA

32 SZAFA ARETA SZEROKOŚĆ 1200MM WYMIARY SZER. WYS. GŁĘB Y DLA SZAFY CZĘŚCIOWO ZŁOŻONEJ SZAFA /DRZWI PRZEDNIE PEŁNE + ŚCIANA TYLNA/ ARETA121404PR ARETA121405PR SZAFA /DRZWI PRZEDNIE PEŁNE + DRZWI TYLNE PEŁNE/ ARETA121404DP ARETA121405DP ARETA121604PR ARETA121604DP ARETA121605PR ARETA121605DP ARETA121606PR ARETA121606DP ARETA121804PR ARETA121804DP ARETA121805PR ARETA121805DP ARETA121806PR ARETA121806DP ARETA121808PR ARETA121808DP ARETA122004PR ARETA122004DP ARETA122005PR ARETA122005DP ARETA122006PR ARETA122006DP ARETA122008PR ARETA122008DP ARETA122010PR ARETA122205PR ARETA122205DP ARETA122206PR ARETA122206DP ARETA122208PR ARETA122208DP WYMIARY SZER. WYS. GŁĘB Y DLA SZAFY DO SAMODZIELNEGO MONTAŻU DACH + PODŁOGA ATTF ATTF DRZWI PEŁNE + WSPORNIKI ATPO ATPO ŚCIANA TYLNA + WSPORNIKI ATRE ATRE ATTF ATPO ATRE ATTF ATPO ATRE ATTF ATPO ATRE ATTF ATPO ATRE ATTF ATPO ATRE ATTF ATPO ATRE ATTF ATPO ATRE ATTF ATPO ATRE ATTF ATPO ATRE ATTF ATPO ATRE ATTF ATPO ATRE ATTF ATPO ATRE ATTF ATPO ATRE ATTF ATPO ATRE SZAFA SZEREGOWA ARETA

33 SZAFY STEROWNICZE SZAFA ARETA SZEROKOŚĆ 1400MM WYMIARY SZER. WYS. GŁĘB Y DLA SZAFY CZĘŚCIOWO ZŁOŻONEJ SZAFA /DRZWI PRZEDNIE PEŁNE + ŚCIANA TYLNA/ ARETA142004PR ARETA142005PR SZAFA /DRZWI PRZEDNIE PEŁNE + DRZWI TYLNE PEŁNE/ ARETA142004DP ARETA142005DP ARETA142006PR ARETA142006DP ARETA142008PR ARETA142008DP WYMIARY SZER. WYS. GŁĘB Y DLA SZAFY DO SAMODZIELNEGO MONTAŻU DACH + PODŁOGA ATTF ATTF DRZWI PEŁNE + WSPORNIKI ŚCIANA TYLNA + WSPORNIKI ATPO ATRE ATPO ATRE ATTF ATPO ATRE ATTF ATPO ATRE SZAFA ARETA SZEROKOŚĆ 1MM WYMIARY SZER. WYS. GŁĘB Y DLA SZAFY CZĘŚCIOWO ZŁOŻONEJ SZAFA /DRZWI PRZEDNIE PEŁNE + ŚCIANA TYLNA/ ARETA161404PR ARETA161405PR SZAFA /DRZWI PRZEDNIE PEŁNE + DRZWI TYLNE PEŁNE/ ARETA161404DP ARETA161405DP ARETA162004PR ARETA162004DP ARETA162005PR ARETA162005DP ARETA162006PR ARETA162006DP ARETA162008PR ARETA162008DP Y DLA SZAFY DO SAMODZIELNEGO MONTAŻU WYMIARY DACH + PODŁOGA DRZWI PEŁNE SZER. WYS. GŁĘB. + WSPORNIKI ATTF140 ATPO ATTF150 ATPO ŚCIANA TYLNA + WSPORNIKI ATRE ATRE ATTF140 ATPO ATRE ATTF150 ATPO ATRE ATTF160 ATPO ATRE ATTF180 ATPO ATRE SZAFA SZEREGOWA ARETA

34 PRZEDZIAŁ KABLOWY ARETA Może być wykorzystany jako środkowy, bądź skrajny element szeregu szaf. Dostęp do środka możliwy jest od frontu i z tyłu. : BUDOWA Konstrukcja wykonana z profili stalowych o grubości 1.5 mm, z zaokrąglonymi narożnikami. Narożniki łączą pionowe wsporniki i poziome szyny, przeznaczone do montażu dachu i podłogi. Jedynie 8 śrub jest potrzebnych do złożenia konstrukcji. WYKOŃCZENIE KOLORYSTYCZNE Powłoka epoxy-poliester - stelaż: RAL7035 gładki - drzwi i ściana tylna: RAL7035 z teksturą - dach i podłoga: RAL7025 z teksturą WERSJA ZŁOŻONA - stelaż wykonany z blachy stalowej 1.5 mm - drzwi wykonane z blachy stalowej 2.0mm z ramą usztywniająca i zamkiem prętowym z wkładką 3mm - panel tylny wykonany z blachy stalowej 1.5mm - zdejmowany dach wykonany z blachy stalowej 1.5mm - podłoga wykonana z blachy stalowej 1.5mm WERSJA DO SAMODZIELNEGO MONTAŻU (TYLKO 8 ŚRUB MONTAŻOWYCH) - zestaw przygotowany zgodnie z zamówieniem klienta - panel tylny i drzwi pakowane razem ze wspornikami i akcesoriami montażowymi STOPIEŃ OCHRONY - IP55 - stopień ochrony zachowany dzięki dwuskładnikowej uszczelce poliuretanowej GŁÓWNE AKCESORIA: Ściany boczne ATFI (str. 44) Cokół modułowy ATZE (str. 45) Śruby oczkowe do podnoszenia (str. 46) Kątowniki do podnoszenia (str. 46) 34 SZAFA SZEREGOWA ARETA

35 SZAFY STEROWNICZE *UWAGA: w przypadku montażu paneli bocznych do wymiarów należy dodać 16mm. WYMIARY WYMIARY PRZEDZIAŁ KABLOWY PODŁOGA SZER. WYS. GŁĘB. B* A P E F PRZEDZIAŁ KABLOWY WERSJA ZŁOŻONA WYMIARY PRZEDZIAŁU KABLOWEGO ARETA SZER. WYS. GŁĘB. ARETA ARETA ARETA ARETA ARETA ARETA ARETA ARETA ARETA ARETA ARETA ARETA ARETA ARETA PRZEDZIAŁ KABL. WERSJA DO SAMODZ. MONTAŻU WYMIARY PRZEDZIAŁU DACH DRZWI PEŁNE ŚCIANA TYLNA SZER. WYS. GŁĘB. + PODŁOGA ATTF ATPO ATRE ATTF ATPO ATRE ATTF ATPO ATRE ATTF ATPO ATRE ATTF ATPO ATRE ATTF ATPO ATRE ATTF ATPO ATRE ATTF ATPO ATRE ATTF ATPO ATRE ATTF ATPO ATRE ATTF ATPO ATRE ATTF ATPO ATRE ATTF ATPO ATRE ATTF ATPO ATRE SZAFA SZEREGOWA ARETA

36 ARETA AKCESORIA PŁYTA MONTAŻOWA WKŁADANA OD FRONTU ATPA Wykonana z blachy ocynkowanej - grubość 2.5mm dla szer. L<1000mm - grubość 3.0mm dla szer. L 1000mm Dla szafy o szerokości L>1400mm płyta montażowa ATPA wykonana w dwóch częściach z poziomym łącznikiem i wspornikiem. Należy zamówić oddzielnie - WTKB-002 elementy do montażu płyty w szafie. *UWAGA: w przypadku montażu paneli bocznych do wymiarów należy dodać 16mm. 36 AKCESORIA ARETA

37 SZAFY STEROWNICZE PŁYTA MONTAŻOWA ATPA SZER. 400MM WYMIARY SZAFY WYMIARY PŁYTY ATPA B A P L H I (max) ATPA ATPA ATPA ATPA ATPA ATPA ATPA ATPA ATPA ATPA ATPA ATPA ATPA ATPA PŁYTA MONTAŻOWA ATPA SZER. MM WYMIARY SZAFY WYMIARY PŁYTY ATPA B A P L H I (max) ATPA ATPA ATPA ATPA ATPA ATPA ATPA ATPA ATPA ATPA ATPA ATPA ATPA ATPA ATPA ATPA ATPA ATPA PŁYTA MONTAŻOWA ATPA SZER. 800MM WYMIARY PŁYTY ATPA B WYMIARY SZAFY A P L H I (max) ATPA ATPA ATPA ATPA ATPA ATPA ATPA ATPA ATPA ATPA ATPA ATPA ATPA ATPA ATPA ATPA ATPA PŁYTA MONTAŻOWA ATPA SZER. 1200MM WYMIARY SZAFY WYMIARY PŁYTY ATPA B A P L H I (max) ATPA ATPA ATPA ATPA ATPA ATPA ATPA ATPA ATPA ATPA ATPA ATPA ATPA ATPA ATPA ATPA ATPA ATPA PŁYTA MONTAŻOWA ATPA SZER. 1000MM WYMIARY SZAFY WYMIARY PŁYTY ATPA B A P L H I (max) ATPA ATPA ATPA ATPA ATPA ATPA ATPA ATPA ATPA ATPA ATPA ATPA ATPA ATPA PŁYTA MONTAŻOWA ATPA SZER. 1400MM WYMIARY SZAFY WYMIARY PŁYTY ATPA B A P L H I (max) ATPA ATPA ATPA ATPA Opcja: wspornik omega WTOM (należy zamówić oddzielnie). PŁYTA MONTAŻOWA ATPA SZER. 1MM WYMIARY SZAFY WYMIARY PŁYTY ATPA B A P L H I (max) ATPA ATPA ATPA ATPA ATPA ATPA AKCESORIA ARETA

38 KĄTOWNIKI WSPIERAJĄCE WTSC-001 DOSTĘPNE NA ZAMÓWIENIE. - wsporniki dla płyty montażowej - zakres dostawy: 2 szt. z akcesoriami montażowymi Należy zamówić oddzielnie: szyny montażowe H=50 WSTAWKA MIĘDZYPŁYTOWA ATPN Umożliwia wypełnienie powierzchni pomiędzy płytami montażowymi w przypadku łączenia szaf w szereg. Wykonana z blachy stalowej ocynkowanej 2.5 mm. 1 sztuka z akcesoriami montażowymi. H WSTAWKA MIĘDZYPŁYTOWA ATPN ATPN WYSOKOŚĆ SZAFY H ATPN ATPN ATPN ATPN ATPN DODATKOWA PŁYTA MONTAŻOWA ATPS Mocowana na tylną część płyty montażowej. Wykonana z blachy stalowej ocynkowanej 2.5mm. 1 szt. z akcesoriami montażowymi. DODATKOWA PŁYTA MONTAŻOWA WYMIARY SZAFY WYMIARY PŁYTY ATPS SZER. WYS. L H ATPS ATPS ATPS ATPS ATPS ATPS ATPS ATPS ATPS ATPS ATPS ATPS ATPS ATPS ATPS ATPS ATPS ATPS AKCESORIA ARETA

39 SZAFY STEROWNICZE PŁYTA MONTAŻOWA WKŁADANA Z BOKU ATPL Wykonana z blachy stalowej ocynkowanej 2.5mm. 1 szt. z szynami wprowadzającymi i akcesoriami montażowymi. Dla szafy o szerokości L>1400mm płyta montażowa ATPA wykonana jest w dwóch częściach z poziomym łącznikiem i wspornikiem. Wspornik omega: dostarczany oddzielnie dla maksymalnej długości 3m. Obliczono bez wspornika omega. *UWAGA: w przypadku montażu paneli bocznych do wymiarów należy dodać 16mm. 39 AKCESORIA ARETA

40 PŁYTA MONTAŻOWA ATPL SZER. 400MM WYMIARY SZAFY WYMIARY PŁYTY ATPA B A P L H I (max) ATPL ATPL ATPL ATPL ATPL ATPL ATPL ATPL ATPL ATPL ATPL ATPL ATPL ATPL PŁYTA MONTAŻOWA ATPL SZER. MM WYMIARY SZAFY WYMIARY PŁYTY ATPA B A P L H I (max) ATPL ATPL ATPL ATPL ATPL ATPL ATPL ATPL ATPL ATPL ATPL ATPL ATPL ATPL ATPL ATPL ATPL ATPL PŁYTA MONTAŻOWA ATPL SZER. 800MM WYMIARY SZAFY WYMIARY PŁYTY ATPA B A P L H I (max) ATPL ATPL ATPL ATPL ATPL ATPL ATPL ATPL ATPL ATPL ATPL ATPL ATPL ATPL ATPL ATPL ATPL PŁYTA MONTAŻOWA ATPL SZER. 1200MM WYMIARY PŁYTY ATPA B WYMIARY SZAFY A P L H I (max) ATPL ATPL ATPL ATPL ATPL ATPL ATPL ATPL ATPL ATPL ATPL ATPL ATPL ATPL ATPL ATPL ATPL ATPL PŁYTA MONTAŻOWA ATPL SZER. 1000MM WYMIARY SZAFY WYMIARY PŁYTY ATPA B A P L H I (max) ATPL ATPL ATPL ATPL ATPL ATPL ATPL ATPL ATPL ATPL ATPL ATPL ATPL ATPL PŁYTA MONTAŻOWA ATPL SZER. 1400MM WYMIARY SZAFY WYMIARY PŁYTY ATPA B A P L H I (max) ATPL ATPL ATPL ATPL Opcja: wspornik omega WTOM (należy zamówić oddzielnie) PŁYTA MONTAŻOWA ATPL SZER. 1MM WYMIARY SZAFY WYMIARY PŁYTY ATPA B A P L H I (max) ATPL ATPL ATPL ATPL ATPL ATPL AKCESORIA ARETA

41 SZAFY STEROWNICZE DRZWI DZIELONE ATPO Wykonane z blachy stalowej 2.0 mm. WYKOŃCZENIE KOLORYSTYCZNE Powłoka epoxy-poliester, malowanie proszkowe. Kolor: RAL7035 z teksturą. - drzwi szer. 800mm / dwa skrzydła mm (wys i 2000mm) - na zamówienie drzwi w innych szerokościach (np. szer. 1200mm dwa skrzydła mm / szer.1000mm dwa skrzydła mm CERTYFIKATY I DOPUSZCZENIA STOPIEŃ OCHRONY - IP55, zgodne z IEC EN62208; EN NEMA 12 zgodne z UL508A; UL50 - odprność na uderzenie IK10 zgodne z EN62208; EN50102 DOSTĘPNE NA ZAMÓWIENIE Dostępne na zamówienie drzwi pionowo dzielone z blokadą dla rozłącznika (str. 62) BLOKADA DRZWI WTFP-001 Blokuje drzwi pod kątem 90 stopni, zabezpiecza przed przypadkowym zamknięciem. Wykonane z blachy stalowej ocynkowanej 2.5mm. 1 szt z akcesoriami montażowymi. 41 AKCESORIA ARETA

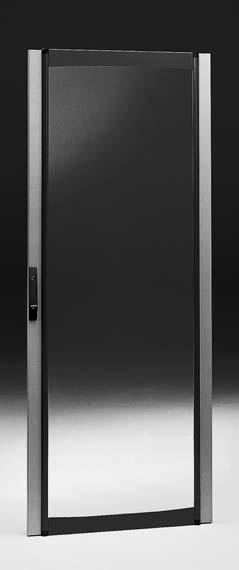

42 DRZWI PRZESZKLONE ATPX Wykonane z blachy stalowej 2.0mm z ramą usztywniającą - drzwi przeszklone, plexiglas 4.0mm WYKOŃCZENIE KOLORYSTYCZNE Powłoka epoxy-poliester, malowanie proszkowe - stelaż: kolor: RAL drzwi: kolor: RAL 7035 z teksturą - dwa profile z akcesoriamii - drzwi z uszczelką - zamek prętowy na klucz dwupiórkowy z wkładką 3mm - aluminiowe pionowe profile - rama usztywniająca STOPIEŃ OCHRONY - IP54 - NEMA 12 IK 10 UWAGA: Szafa ARETA z drzwiami przeszklonymi zapewnia stopień ochrony IP54, certyfikaty: CE, TUV, RINA, culus, curus. *UWAGA: w przypadku montażu paneli bocznych do wymiarów należy dodać. WYMIARY ATPX ATPX ATPX ATPX ATPX ATPX ATPX ATPX ATPX ATPX ATPX ATPX ATPX ATPX ATPX WYMIARY DRZWI WYMIARY SZAFY SZER. WYS. B A *Uwaga: drzwi w komplecie razem z dwoma wspornikami frontowymi. 42 AKCESORIA ARETA

43 SZAFY STEROWNICZE DRZWI WEWNĘTRZNE ATPI Wykonane z blachy stalowej 2.0mm, wyposażone w poziome szyny, w komplecie pionowe wsporniki. WYKOŃCZENIE KOLORYSTYCZNE Powłoka epoxy-poliester, malowanie proszkowe. Kolor: RAL 7035 z teksturą. - drzwi kompletne z zamkiem prętowym na klucz dwupiórkowy z wkładką 3mm - zawiasy - pionowe wsporniki i poziome szyny - akcesoria montażowe DRZWI WEWNĘTRZNE WYMIARY SZAFY ATPI ATPI ATPI DRZWI WEWNĘTRZNE B A L H ATPI ATPI ATPI ATPI ATPI ATPI ATPI ATPI ATPI ATPI ATPI ATPI PROFILE DLA DRZWI WEWNĘTRZNYCH* WTPP WTPP WTPP-001 WTPP WTPP WTPP WYSOKOŚĆ SZAFY szer. max. *Dostępne na zamówienie: profile dla drzwi wewnętrznych (dostawa zawiera 2szt.) wys. max. 43 AKCESORIA ARETA

44 DRZWI BOCZNE ATPF Wykonane ze stali malowanej proszkowo 1.5mm. WYKOŃCZENIE KOLORYSTYCZNE Powłoka epoxy-poliester, malowanie proszkowe. Kolor: RAL 7035 z teksturą. - kompletne drzwi z uszczelką - zawiasy 4szt. - akcesoria montażowe DRZWI BOCZNE WYMIARY DRZWI ATPF ATPF WYSOKOŚĆ 1400 GŁĘBOKOŚĆ 400 ATPF ATPF ATPF ATPF ATPF ATPF ATPF ATPF ATPF ATPF ATPF ATPF ATPF ATPF ATPF ATPF PANELE BOCZNE ATFI Wykonane ze stali malowanej proszkowo 1.5mm. WYKOŃCZENIE KOLORYSTYCZNE Powłoka epoxy-poliester, malowanie proszkowe. Kolor: RAL 7035 z teksturą. - panele boczne (2szt) - elementy do montażu - akcesoria montażowe PANELE BOCZNE WYMIARY SZAFY ATFI ATFI WYSOKOŚĆ 1400 GŁĘBOKOŚĆ 400 ATFI ATFI ATFI ATFI ATFI ATFI ATFI ATFI ATFI ATFI ATFI ATFI ATFI ATFI ATFI ATFI AKCESORIA ARETA

45 SZAFY STEROWNICZE COKÓŁ MODUŁOWY ATZE Elementy narożnikowe wykonane z blachy stalowej o grubości 2.5mm. Posiadają zaślepki z tworzywa sztucznego. Listwy boczne i frontowe wytłoczone z blachy stalowej 2.0mm. WYKOŃCZENIE KOLORYSTYCZNE Malowanie proszkowe: epoxy-poliester. Kolor: RAL7025 z teksturą. Cokół modułowy składa sie z: - 4 elementów narożnikowych wraz z zaślepkami - 2 listew przednich - 2 listew bocznych UNIWERSALNE NAROŻNIKI ATZE ATZE-A100 NAROŻNIKI DLA COKOŁU WYS.=100 ATZE-A200 NAROŻNIKI DLA COKOŁU WYS.=200 Dostawa zawiera 4 szt. z akcesoriami do montażu. UNIWERSALNE PANELE FRONTOWE I BOCZNE ATZE DŁUGOŚĆ PANELU (MM) ATZE-T0300 PANEL FRONTOWY/BOCZNY DŁ. COKOŁU L= ATZE-T0400 PANEL FRONTOWY/BOCZNY DŁ. COKOŁU L= ATZE-T0500 PANEL FRONTOWY/BOCZNY DŁ. COKOŁU L= ATZE-T0 PANEL FRONTOWY/BOCZNY DŁ. COKOŁU L= 444 ATZE-T0800 PANEL FRONTOWY/BOCZNY DŁ. COKOŁU L= ATZE-T1000 PANEL FRONTOWY/BOCZNY DŁ. COKOŁU L= ATZE-T1200 PANEL FRONTOWY/BOCZNY DŁ. COKOŁU L= ATZE-T1400 PANEL FRONTOWY/BOCZNY DŁ. COKOŁU L= ATZE-T1 PANEL FRONTOWY/BOCZNY DŁ. COKOŁU L= Dostawa zawiera 2 sztuki. Aby zamówić listwy boczne dla cokołu o wysokości 200mm dodaj D do kodu produktu np. ATZE-T0300D. ZESTAW ŁĄCZENIOWY ATKU-001 / ATKU-002 Zestaw jest przeznaczony do połączenia ze sobą dwóch szaf. Zamiast śrub oczkowych do podnoszenia szafy zaleca się użycie wsporników do podnoszenia WTSS-001. Łączniki i akcesoria montażowe wykonane z blachy ocynkowanej, uszczelka adhezyjna dla zagwarantowania wysokiego stopnia ochrony IP. Dostawa zawiera zestaw łączników oraz akcesoria montażowe. ATKU-001 dostawa zawiera 4 szt. dla szafy o wys.1400mm ATKU-002 dostawa zawiera 8 szt. dla szafy o wys.1/1800/2000/2200mm ZESTAW ŁĄCZENIOWY ATKU ATKU-001 ATKU-002 ATKU-002 ATKU-002 ATKU-002 WYSOKOŚĆ SZAFY *Uwaga: szafy ARETA połączone razem gwarantują stopień ochrony IP AKCESORIA ARETA

46 ŁĄCZNIKI WZMACNIAJĄCE ATKU-003 Przeznaczone, aby zagwarantować większą wytrzymałość szaf połączonych szeregowo. Wykonane ze stali ocynkowanej 4.0mm. 4 szt. z akcesoriami montażowymi. ZESTAW ŁĄCZENIOWY ATKU-005, ATKU-006 Zestaw wykonany ze stali ocynkowanej 4.0mm. Dostawa zawiera zestaw łączników oraz akcesoria montażowe. ATKU-001 dostawa zawiera 4 szt. dla szafy o wys.1400mm ATKU-002 dostawa zawiera 8 szt. dla szafy o wys.1/1800/2000/2200mm *Uwaga: szafy ARETA połączone razem gwarantują stopień ochrony IP54. ZESTAW ŁĄCZENIOWY WYSOKOŚĆ SZAFY ATKU ATKU-005 ATKU-006 ATKU-006 ATKU-006 ATKU ŚRUBY OCZKOWE DO PODNO- SZENIA WTGS-001 Wykonane ze stali ocynkowanej, gwint M12 Dostawa zawiera 4 szt. WSPORNIKI DO PODNOSZENIA WTSS-001 Wykonane ze stali ocynkowanej 5.0mm Dostawa zawiera 4 szt. *Uwaga: aby zamówić tylko 2 szt. wsporników do podnoszenia należy użyć kodu WTSS-001CP 46 AKCESORIA ARETA

47 SZAFY STEROWNICZE PRZEDZIAŁ KABLOWY DACHOWY ATVC Do montażu na dachu szafy, oferuje pełny dostęp do okablowania z każdej strony. Stelaż wykonany z blachy stalowej 2.0mm, wraz z akcesoriami montażowymi. WYKOŃCZENIE KOLORYSTYCZNE Malowanie proszkowe: powłoka epoxy-poliester. Kolor: RAL7035 z teksturą. : - przedział kablowy z panelem tylnym i frontowym - uszczelka STOPIEŃ OCHRONY IP 55 Należy zamówić oddzielnie: - pokrywy boczne - panel działowy pomiędzy przedziałem a szafą (wykonany z blachy stalowej 1.5mm wraz z uszczelką) - dach szafy zostaje wykorzystany do zamknięcia przedziału od góry. PRZEDZIAŁ KABLOWY DACHOWY WYMIARY SZAFY B P ATVC SZEROKOŚĆ GŁĘBOKOŚĆ ATVC ATVC ATVC ATVC ATVC ATVC ATVC ATVC ATVC ATVC ATVC ATVC ATVC ATVC ATVC PANEL DZIAŁOWY (NA ZAMÓWIENIE) WYMARY SZAFY WTLC WTLC SZEROKOŚĆ 400 GŁĘBOKOŚĆ 500 WTLC WTLC WTLC WTLC-060 WTLC WTLC WTLC WTLC WTLC WTLC WTLC WTLC WTLC WTLC POKRYWY BOCZNE (2 SZT.) WTFV WTFV WTFV000 WTFV GŁĘBOKOŚĆ SZAFY AKCESORIA ARETA

48 dach szafy pokrywy boczne panel działowy centralny wspornik tylko dla szerokości 1200mm Sekcja A-A Widok z boku Sekcja B-B pokrywy boczne Widok z przodu JEDNOCZĘŚCIOWY PRZEDZIAŁ KABLOWY DACHOWY DLA SZAF POŁĄCZONYCH Wykonany z blachy stalowej 2.0mm. WYKOŃCZENIE KOLORYSTYCZNE Kolor: RAL 7035 z teksturą. Dostawa zawiera 1 szt. wraz z elementami do podnoszenia. Uwaga: wersja jednoczęściowa powyżej szerokości 1800mm dostępna na zamówienie. elementy do podnoszenia 48 AKCESORIA ARETA

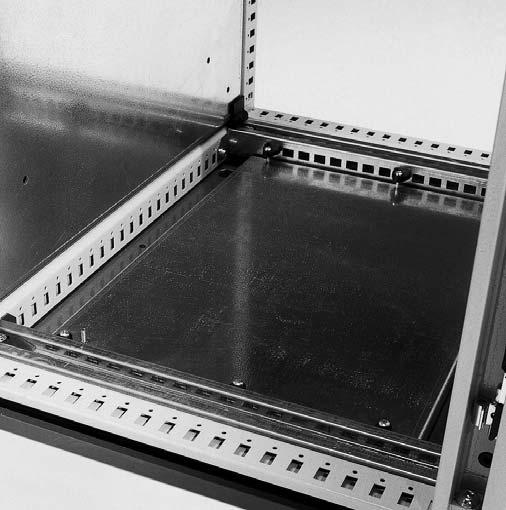

49 SZAFY STEROWNICZE PODŁOGA PEŁNA WTFC Wykonano z pojedynczego arkusza blachy stalowej ocynkowanej 2.5mm. Dostawa zawiera: 1 szt. wraz z akcesorami montażowymi. WTFC WTFC WTFC WTFC WTFC WTFC-040 WTFC-050 WTFC-060 WTFC-080 WTFC WTFC WTFC WTFC WTFC WTFC WTFC WTFC WTFC WTFC WTFC WTFC PODŁOGA PEŁNA L WYMIARY P WTPT USZCZELKA PRZEPUSTU KABLOWEGO Z PANELAMI PODŁOGI Uszczelka piankowa z panelami podłogi dla uszczelnienia kabli w przepuście kablowym, zapewnia utrzymanie stopnia ochrony IP. Przeznaczona dla szaf ARETA. Panele wykonane ze stali ocynkowanej wraz z uszczelką. Dostawa zawiera 2 szt. z akcesorami montażowymi. Element dostępny na zamówienie. 49 AKCESORIA ARETA

50 JAK ZAMÓWIĆ SZAFĘ ARETA CZĘŚCIOWO ZŁOŻONĄ PRZYKŁAD Szafa o wymiarach 800 x 2000 x mm (szer. x wys. x głęb.) z drzwiami pełnymi, ścianą tylną odkręcaną, z płytą montażową, ścianami bocznymi i cokołem. Y STRUKTURA ARETA P R Kod identyfikujący 2 Określa szerokość szafy 3 Określa wysokość szafy 4 Określa głębokość szafy 5 Oznaczenie wersji szafy Symbol PR jest oznaczeniem dla szafy z drzwiami pełnymi i odkręcaną ścianą tylną. Jeśli chcemy zamówić szafę z drzwiami przeszklonymi zmieniamy symbol PR na PX (ARETA082006PX). W wersji z drzwiami pełnymi frontowymi i tylnymi zmieniamy symbol na DP (ARETA082006DP). PAKOWANE POJEDYNCZO PŁYTA MONTAŻOWA ATPA ATPA Kod identyfikujący 2 Określa szerokość szafy 3 Określa wysokość szafy Kod ATPA jest przeznaczony dla płyty montażowej wkladanej od frontu, kod ATPL dla płyty montażowej wkładanej z boku (ATPL ). PAKOWANE POJEDYNCZO PANELE BOCZNE (2 SZTUKI) ATFI WTKB Kod identyfikujący 2 Określa głębokość szafy 3 Określa wysokość szafy WTKB-002 Elementy do montażu płyty montażowej zamawiamy oddzielnie. PAKOWANE POJEDYNCZO UNIWERSALNY COKÓŁ ATZE Kompletny cokół H=100mm zawiera 3 różne paczki. ATZE - A ATZE - T ATZE - T Kod identyfikujący 2 Określa wysokość cokołu 1 Kod identyfikujący 2 Określa szerokość cokołu/szafy 1 Kod identyfikujący 2 Określa głębokość cokołu/szafy Symbol określa narożniki cokołu H=100mm z osłonami frontowymi i akcesoriami montażowymi (dostawa obejmuje 4 szt. narożników). Symbol określa panele frontowe o szer. 800mm (dostawa zawiera 2 szt.) Symbol określa panele frontowe o głęb. mm (dostawa zawiera 2 szt.) Jeśli chcemy zamówić cokół o wysokości 200mm, musimy zmienić kod na ATZE-A200, dla paneli frontowych i bocznych dodajemy literę D (ATZE-T0800D i ATZE-T0D). PODSUMOWANIE Y DLA SZAFY ARETA CZĘŚCIOWO ZŁOŻONEJ 1 ARETA082006PR 1szt. 2 ATPA szt. 3 WTKB-002 1szt. 4 ATFI szt. 5 ATZE-A100 1szt. 6 ATZE-T0800 1szt. 7 ATZE-T0 1szt. KOMPLETNA SZAFA 50 JAK ZAMÓWIĆ SZAFĘ ARETA CZĘŚCIOWO ZŁOŻONĄ

51 SZAFY STEROWNICZE JAK ZAMÓWIĆ SZAFĘ ARETA FLAT-PACK DO SAMODZIELNEGO MONTAŻU PRZYKŁAD Szafa o wymiarach 800 x 2000 x mm (szer. x wys. x głęb.) z drzwiami pełnymi, ścianą tylną odkręcaną, z płytą montażową, ścianami bocznymi i cokołem. Y DACH/PODŁOGA ATTF Kod identyfikujący 2 Określa szerokość szafy 3 Określa głębokość szafy Symbol dla dachu i podłogi. PAKOWANE POJEDYNCZO Z AKCESORIAMI MONTAŻOWYMI. DRZWI PRZEDNIE PEŁNE ATPO ŚCIANA TYLNA (PRZYKRĘCANA) ATRE Kod identyfikujący 2 Określa szerokość szafy 3 Określa wysokość szafy 1 Kod identyfikujący 2 Określa szerokość szafy 3 Określa wysokość szafy Symbol dla drzwi pełnych dostarczanych razem z dwoma wspornikami frontowymi, zawiasami i elementami do montażu. Jeśli chcemy zamówić drzwi przeszklone należy użyć kodu ATPX PAKOWANE POJEDYNCZO Symbol dla ściany tylniej przykręcanej, dostarczany razem z dwoma wspornikami tylnymi i elementami do montażu. PAKOWANE POJEDYNCZO PŁYTA MONTAŻOWA ATPA ATPA PANELE BOCZNE (2 SZTUKI) ATFI Kod identyfikujący 2 Określa szerokość szafy 3 Określa wysokość szafy WTKB Kod identyfikujący 2 Określa głębokość szafy 3 Określa wysokość szafy Kod ATPA jest przeznaczony dla płyty montażowej, wkładanej od frontu, kod ATPL dla płyty montażowej wkładanej z boku (ATPL ). PAKOWANE POJEDYNCZO WTKB-002 Elementy do montażu płyty montażowej zamawiamy oddzielnie. PAKOWANE POJEDYNCZO UNIWERSALNY COKÓŁ ATZE Kompletny cokół H=100mm zawiera 3 różne paczki ATZE - A ATZE - T ATZE - T Kod identyfikujący 2 Określa wysokość cokołu 1 Kod identyfikujący 2 Określa szerokość cokołu/szafy 1 Kod identyfikujący 2 Określa głębokość cokołu/szafy Symbol określa narożniki cokołu H=100mm z osłonami frontowymi i akcesoriami montażowymi (dostawa obejmuje 4 szt. narożników) Symbol określa panele frontowe o szer. 800mm (dostawa zawiera 2 szt.) Symbol określa panele frontowe o głęb. mm (dostawa zawiera 2 szt.) Jeśli chcemy zamówić cokół o wysokości 200mm, musimy zmienić kod na ATZE-A200, dla paneli frontowych i bocznych dodajemy literę D (ATZE-T0800D i ATZE-T0D). PODSUMOWANIE Y DLA SZAFY ARETA DLA SAMODZIELNEGO MONTAŻU 1 ATTF szt. 2 ATPO szt. 3 ATRE szt. 4 ATPA szt. 5 WTKB szt. 6 ATFI szt. 7 ATZE-A100 1 szt. 8 ATZE-T szt. 9 ATZE-T0 1 szt. KOMPLETNA SZAFA 51 JAK ZAMÓWIĆ SZAFĘ ARETA FLAT-PACK W WERSJI DO SAMODZIELNEGO MONTAŻU

52 W ofercie firmy Astat Sp. z o.o.: Profesjonalne narzędzia firmy PHOENIX CONTACT Zadzwoń tel j.czwojdrak@astat.com.pl RABATY OD ASTATU DO 25% UNIWERSALNE NARZĘDZIA DO OBRÓBKI PRZEWODÓW I KABLI Zestaw narzędzi do cięcia, zdejmowania izolacji i zaciskania. Zestaw narzędzi zawiera 5 przedstawionych poniżej elementów. WKRĘTAK NARZĘDZIE DO USUWANIA IZOLACJI PRZEWODÓW NARZĘDZIE DO USUWANIA IZOLACJI KABLI I IZOLACJI ŚWIATŁOWODÓW SZCZYPCE ZAGNIATAJĄCE DO TULEJEK RURKOWYCH SZCZYPCE DO CIĘCIA KABLI DO AUTOMATYZACJI I SZYBKIEJ OBRÓBKI PRZEWODÓW I KABLI OFERUJEMY BOGATY ZESTAW AUTOMATÓW NARZĘDZIOWYCH AUTOMAT DO USUWANIA IZOLACJI AUTOMAT ZACISKOWY AUTOMAT USUWAJĄCY IZOLACJĘ I ZACISKOWY NASZ DORADCA TECHNICZNO-HANDLOWY OFERTY PHOENIX CONTACT Z ZAKRESU AUTOMATYKI I ENERGETYKI PRZEMYSŁOWEJ: Janusz Czwojdrak Product Manager Tel.: j.czwojdrak@astat.com.pl 52 REKLAMA PROFESJONALNE NARZĘDZIA FIRMY PHOENIX CONTACT

53 SZAFY STEROWNICZE ARETA/E.GO WSPÓLNE AKCESORIA PRZEDZIAŁ KABLOWY OTWIERANY Z BOKU ATPR Do zainstalowania na końcu ciągu szaf dla ochrony kabli. Dostęp z boku. / Stelaż wykonany z blachy stalowej 1.5mm. Drzwi wykonane z blachy stalowej 2.0mm z możliwością otwierania pod kątem 110 stopni z uszczelką. WYKOŃCZENIE KOLORYSTYCZNE Malowanie proszkowe Powłoka epoxy-poliester Kolor: RAL 7035 z teksturą STOPIEŃ OCHRONY IP55 PRZEDZIAŁ KABLOWY OTWIERANY Z BOKU SZER. 200MM WYMIARY PRZEDZIAŁU ATRP L A P ATRP ATRP Cokół: przy zamówieniu cokołu zamawiamy cokół na szerokość będąca sumą szafy i przedziału kablowego (np. szafa Areta szer. 800 x głęb. 500mm + przedział kablowy szer. 200mm x głęb. 500mm + cokół wys. 100mm =ATZE-A100+ATZE-T1000+ATZE-T0500). Należy zamówić oddzielnie: -ATKU-007 zestaw połączeniowy do szafy ARETA -EGKU-007 zestaw połączeniowy do szafy E.GO PRZEDZIAŁ KABLOWY OTWIERANY Z BOKU SZER. 300MM ATRP ATRP WYMIARY PRZEDZIAŁU L A P ATRP ATRP ATRP ATRP ATRP Cokół: tak jak dla szafy ARETA (np. ATZE-A100+ATZE-T0300+ATZE-T0500). WEWNĘTRZNA PEŁNA PŁYTA MONTAŻOWA ATD3 WYMIARY PRZEDZIAŁU A P ATD ATD ATD ATD ATD ATD WEWNĘTRZNA PERFOROWANA PŁYTA MONTAŻOWA WYMIARY PRZEDZIAŁU ILOŚĆ ATD4 A P OTWORÓW ATD ATD ATD ATD ATD ATD Dostawa zawiera uszczelkę dla zachowania stopnia ochrony IP Dostawa zawiera uszczelkę dla zachowania stopnia ochrony IP55. ARETA/E.GO WSPÓLNE AKCESORIA

54 ZAWIASY 180 STOPNI WTCE Zawiasy umożliwiają otwarcie drzwi pod kątem 180 stopni, do montażu na standardowych drzwiach, w zestawie akcesoria montażowe. WTCE dostawa zawiera 4 szt. WTCE dostawa zawiera 5 szt. WTCE dostawa zawiera 3 szt. ZAWIASY 180 STOPNI WYSOKOŚĆ DRZWI ATRP WTCE WTCE WTCE PŁYTA MONTAŻOWA CZĘŚCIOWA ATPR Płyta montażowa częściowa jest produkowana na zamówienie, wykonana z blachy stalowej ocynkowanej 2.5mm. Zestaw montażowy A Zestaw montażowy B Należy zamówić oddzielnie szyny WTPR wys. 50mm (C) i wsporniki WTSF-001 PŁYTA MONTAŻOWA CZĘŚCIOWA WYMIARY PŁYTY MONTAŻOWEJ ATPR SZEROKOŚĆ WYSOKOŚĆ ATPR ATPR ATPR ATPR ATPR ATPR WTKA ARETA/E.GO Zestaw montażowy A WTKB ARETA/E.GO Zestaw montażowy B 54 ARETA/E.GO WSPÓLNE AKCESORIA

55 SZAFY STEROWNICZE SZYNA WYS. 50MM WTPR Prosta do instalacji szyna montażowa, sprawdza się w każdej aplikacji. Wykonana ze stali ocynkowanej 1.5mm z otworami. Montaż odbywa się za pomocą elementów WTSF-001. Dostawa zawiera 4 szt. WTPR SZYNA WYS. 50MM WYMIARY SZAFY DŁUGOŚĆ SZYNY WTPR WTPR WTPR WTPR WTPR WTPR WTPR WTPR WTPR WTPR WTPR WTPR Należy zamówić oddzielnie: elementy do montażu WTSF-001. WSPORNIKI MOCUJĄCE WTSF-001 Wykonane ze stali ocynkowanej 2.5mm. Dostawa zawiera 8 szt. z akcesoriami do montażu. WSPORNIKI DO SZYBKIEGO MONTAŻU WTPR-R Pozwalają na błyskawiczną instalację przy niewielkich kosztach. Wykonane ze stali ocynkowanej 2.0mm. Dostawa zawiera 4 szt. Należy zamówić oddzielnie śruby do montażu 5,5mm x 13 WA218 (opakowanie zawiera 50 szt.). WTPR-R SZYNA WYS. 25MM WYMIARY SZAFY WTPR WTPR R WTPR R WTPR R WTPR R WTPR R WTPR-R SZYNA WYS. 50MM WTPR WTPR R WTPR R WTPR R WTPR R WTPR R WYMIARY SZAFY ARETA/E.GO WSPÓLNE AKCESORIA

56 PIONOWY PANEL DZIELĄCY ATD1 Wykonany ze stali ocynkowanej 1.5mm. ze zagiętymi krawędziami. Służy do oddzielenia dwóch szaf. Dostawa zawiera 1 szt. z elementami do montażu. PIONOWY PANEL DZIELĄCY ATD1 WYMIARY SZAFY ATD1 P A ATD ATD ATD ATD ATD ATD ATD ATD ATD ATD ATD ATD ATD ATD ATD ATD UWAGA: przy połączeniu dwóch szaf z wykorzystaniem panelu ATD1 stopień ochrony wewnątrz szafy wynosi IP 2X. PIONOWY PANEL DZIELĄCY ATD2 Z OTWORAMI WYMIARY SZAFY ATD2 P A ATD ATD ATD ATD ATD ATD ILOŚĆ OTWORÓW PIONOWY PANEL DZIELĄCY Z OTWORAMI ATD2 Zawiera otwory dla 24polowego złacza, wykonany ze stali ocynkowanej 1.5mm. Dostawa zawiera 1 szt. z elementami do montażu. UWAGA: przy połączeniu dwóch szaf z wykorzystaniem panelu ATD2 stopień ochrony wewnątrz szafy wynosi IP 2X. WE350Z Płytka zaślepiająca (dostawa zawiera 1 szt.) WE351Z Redukcja 24/16 pól (dostawa zawiera 1 szt.) WE352 Uszczelka (dostawa zawiera 1 szt.) 56 ARETA/E.GO WSPÓLNE AKCESORIA

57 SZAFY STEROWNICZE COKÓŁ WODOSZCZELNY H=200 ATZ3 Chroni okablowanie przed uszkodzeniem i czynnikami chemicznymi. Wykonany z blachy stalowej 2.0 mm. WYKOŃCZENIE KOLORYSTYCZNE Malowanie proszkowe epoxy-poliester Kolor: RAL 7025 z teksturą -cokół (bez osłon) -uszczelka -akcesoria montażowe. COKÓŁ WODOSZCZELNY WYMIARY SZAFY COKÓŁ ATZ3 SZEROKOŚĆ SZEROKOŚĆ B A ATZ ATZ ATZ ATZ ATZ ATZ ATZ ATZ ATZ ATZ ATZ ATZ ATZ ATZ ATZ ATZ ATZ ATZ ATZ ATZ Uwaga: należy zamówić oddzielnie dwie osłony boczne. osłony boczne cokół wodoszczelny zamocowanie uziemienia głębokość DWIE OSŁONY BOCZNE - dwie osłony boczne z uszczelką - akcesoria montażowe DWIE OSŁONY BOCZNE GŁĘBOKOŚĆ SZAFY ATFL ATFL ATFL ATFL-000 ATFL ARETA/E.GO WSPÓLNE AKCESORIA

58 STOPY ANTYWIBRACYJNE Dostępne w 2 wersjach: 1) wykonane z blachy stalowej 3.0mm, wysokość 100mm z urządzeniem antywibracyjnym, 2) wykonane z profilu U walcowanego na gorąco, wysokość 100mm z urządzeniem antywibracyjnym. WYKOŃCZENIE KOLORYSTYCZNE Kolor: RAL 7025 z teksturą. Dostępne na zamówienie. stopy antywibracyjne stopy antywibracyjne wersja 1 wersja 2 COKÓŁ TRANSPORTOWY Dostępny w 2 wersjach: 1) Wykonany z blachy stalowej 3.0mm, wysokość 100mm z urządzeniem antywibracyjnym, 2) Wykonany z profilu U walcowanego na gorąco, wysokość 100mm z urządzeniem antywibracyjnym. WYKOŃCZENIE KOLORYSTYCZNE Kolor: RAL 7025 z teksturą. Dostępny na zamówienie. otwory montażowe 4x20 L=szerokość szafy P=głębokość szafy Bmax= 3000mm (pojedyńczy element) KÓŁKA WTRU-001 Wysokiej jakości kółka poliamidowe max. obciążenie 80kg na kółko. Dostawa zawiera: 4 szt. (2 szt. kółka obrotowe, 2 szt. kółka z hamulcem). STOPY POZIOMUJĄCE WTPX-001 Mogą być przymocowane bezpośrednio do szafy lub do cokołu. Ułatwiają zachowanie czystości i dostosowanie do żądanej wysokości. Wykonane z PVC, śruby ze stali ocynkowanej. Dostawa zawiera: 4 szt. z płytką i akcesoriami do montażu. 58 ARETA/E.GO WSPÓLNE AKCESORIA

59 SZAFY STEROWNICZE ZESTAW DO ŁĄCZENIA SZAF Zestaw do łączenia szaf plecami, wykonany z blachy stalowej 1.5mm. WYKOŃCZENIE KOLORYSTYCZNE Kolor: RAL 7035 z teksturą. - rama łączaca - uszczelka i akcesoria do montażu ZESTAW DO ŁĄCZENIA SZAF WYMIARY ATTP L H ATTP ATTP ATTP ATTP ATTP ATTP Uwaga: cokół z panelami bocznymi należy zamówić oddzielnie. D1-21 D2-21 TD 59 ARETA/E.GO WSPÓLNE AKCESORIA

60 ZESTAW DO PODNOSZENIA SZAF POŁĄCZONYCH Wykonane z proliu L walcowany na gorąco 80x60mm. WYKOŃCZENIE KOLORYSTYCZNE Kolor: RAL 7025 z teksturą. Dostępne na zamówienie. otwór montażowy L=szerokość szafy Bmax= 3000mm (pojedynczy element) OKNO ALUMINIOWE WIPX Do ochrony komponentów montowanych na drzwiach szafy. Wykonane z anodowanego aluminium z przeszkleniem i uszczelką. Dostawa zawiera 1 szt. OKNO ALUMINIOWE WIPX A B WIPX WIPX WIPX ARETA/E.GO WSPÓLNE AKCESORIA

61 SZAFY STEROWNICZE ARETA SZAFA NAROŻNA Wykonana z blachy stalowej 1.5mm. WYKOŃCZENIE KOLORYSTYCZNE Kolor: RAL 7035 z teksturą. - rama łącząca - zdejmowany panel - panele boczne - uszczelka i akcesoria do montażu DOPUSZCZENIA I CERTYFIKATY STOPIEŃ OCHRONY - IP55 zgodne z IEC EN62208; EN NEMA 12 zgodne z UL508A; UL50 - wytrzymałość na uderzenia IK10 zgodne z IEC EN62208; EN50102 Uwaga: cokół z panelami bocznymi należy zamówić oddzielnie. SZYNA DRZWIOWA WTTO Do montażu na ramie usztywniającej drzwi szafy, służy do montażu okablowania. Wykonana z blachy stalowej 1.5mm. Dostawa zawiera 2 szt. z elementami do montażu. SZYNA DRZWIOWA WTTO WYMIARY A WTTO WTTO WTTO WTTO WTTO ARETA/E.GO WSPÓLNE AKCESORIA

62 BLOKADA DRZWI DLA SZAF SZEREGOWYCH WTBPC/B/A Do rozszerzenia ryglowania drzwi dla dostępnych włączników głównych do szaf szeregowych. Otwarcie drzwi bocznych jest możliwe dopiero po otwarciu drzwi głównych. Umiejscowienie włącznika głównego w kombinacji szeregowej jest dowolne, działanie jest zależne od zderzaka drzwiowego. Dodatkowe zamknięcie drzwi bocznych jest możliwe, są one automatycznie wciągane do ryglowania. Blokada wykonana z blachy stalowej 2.5mm. Cięgna wykonane z blachy stalowej ocynkowanej. 1 WTBPC-001 Mechanika uruchamiająca (wbudowane do szafy z włącznikiem głównym i dodatkowo do co czwartej szafy bocznej) 2 WTBPB-001 Ryglowanie drzwi bocznych (wbudowane do szafy bocznej) WTBPA-060 L=0 WTBPA-080 L=0800 WTBPA-120 L=1200 Cięgna (10 szt.) do przenoszenia ryglowania z szafy głównej na szafy poboczne o kombinacji szeregowej. Na każdą szafę poboczną wymagane jest cięgno odpowiadające szerokości szafy. BLOKADA ROZŁĄCZNIKA WTBPU-001 (WERSJA USA) Do bezpiecznego ryglowania szaf sterowniczych i kombinacji szaf sterowniczych zgodnie z przepisami USA, tylko w połączeniu z przełącznikami głównymi typów: V-H1 (dźwignia operacyjna) - Allen Bradley A1 - Square D - Max Flex Seria / FHOH - ITE Siemens - Typ 1 i 2 - General Electric TDA Do zabudowy wymagane są ryglowanie głównych i bocznych drzwi oraz cięgna stosownie do szaf szeregowych. 5 WTBPU-001 Ryglowanie głównych drzwi (do ryglowania odłącznika, wersja USA). Elementy rygla wykonane ze stali ocynkowanej 2.5mm. UWAGA: Podczas zabudowy szeregu szaf należy zwrócić uwagę, aby główne szafy odłączników dobudowywać po prawej stronie (wersja USA). BLOKADA DRZWI WTBP-001 Mechaniczna blokada drzwi pozwala na otwarcie drugich drzwi tylko wtedy, gdy drzwi główne są otwarte. Wykonana ze stali ocynkowanej 2.0mm. Dostawa zawiera 1 szt. oraz akcesoria do montażu. 62 ARETA/E.GO WSPÓLNE AKCESORIA

63 SZAFY STEROWNICZE PÓŁKA DLA KOMPUTERA WTRL Półka zapewnia stabilną powierzchnię dla dokumentów, komputera lub urządzeń pomiarowych; można ją łatwo złożyć i zablokować w przestrzeni drzwi. Do montażu bezpośrednio na ramie usztywniającej szafy ARETA lub E.GO. Wykonane ze stali 1.5mm. WYKOŃCZENIE KOLORYSTYCZNE Malowanie proszkowe: epoxy-poliester. Kolor: RAL 7035 z teksturą. : Dostawa zawiera: 1 szt. z akcesoriami do montażu. PÓŁKA DLA KOMPUTERA WTRL WTRL000 WTRL WYMIARY SZAFY 800 KIESZEŃ NA DOKUMENTACJĘ WTTS Duże rozmiary, wykonana z blachy stalowej 1.5mm WYKOŃCZENIE KOLORYSTCZNE Kolor: RAL 7035 Dostawa zawiera 1szt z akcesoriami do montażu. KIESZEŃ NA DOKUMENTACJĘ WTTS WTTS WTTS000 WTTS WTTS WTTS SZEROKOŚĆ SZAFY KIESZEŃ NA DOKUMENTACJĘ WA050 Kieszeń o rozmiarach A4 wykonana z materiału termoplastycznego. Dostawa zawiera 1szt. z akcesoriami do montażu ŚRUBY KLATKOWE M8 WTDA-001 Dostawa zawiera 20 szt. 63 ARETA/E.GO WSPÓLNE AKCESORIA

64 WSPORNIK TRANSFORMATORA WTST Wykonany z stali 2.5 mm. Dzięki możliwości regulacji pozwala na prosty montaż transformatora. Zawiera 2 szyny oraz akcesoria montażowe. WSPORNIK TRANSFORMATORA SZEROKOŚĆ SZAFY WTST WTST WTST-000 WTST WTST WTST WTST WTST Uwaga: dla szaf Areta/E.go zalecane jest użycie wsporników przeznaczonych na duże obciążenie. WA385 Podkładki do montażu transformatora. Zakres dostawy: 4 podkładki, śruby i uszczelki. SZYNA DLA PRZEWODÓW WTTF WTTF WTTF WTTF-000 WTTF WTTF WTTF WTTF WTTF-001 SZEROKOŚĆ SZAFY SZYNY DLA PRZEWODÓW WTTF Wykonane z ocynkowanej stali 3.0mm i zabezpieczonej przed korozją. Zawiera pojedynczy element wraz z akcesoriami montażowymi. WA218 Blachowkręty M5 5.5x13 Dostawa zawiera: 50 szt. 64 ARETA/E.GO WSPÓLNE AKCESORIA

65 SZAFY STEROWNICZE SYSTEMY ZAMKÓW WE WE NR WE005 1 SYSTEM ROD WE090 2 UCHWYT OBROTOWY Z POKRYWĄ ZAMKA WE100 3 UCHWYT OBROTOWY Z USZCZELKĄ I POKRYWĄ ZAMKA WE140 4 WKŁADKA KWADRAT 7MM WE125 5 WKŁADKA TRÓJKĄT 7MM WE130 6 WKŁADKA TRÓJKĄT 8MM WE115 7 WKŁADKA ETA 3MM WE120 8 WKŁADKA ETA 5MM WE110 9 WKŁADKA NA KLUCZ PATENTOWY WE WKŁADKA FIAT WE WKŁADKA ZAŚLEPIAJĄCA SYSTEM ZAMKÓW WE WE NR WE005 1 SYSTEM ROD WE220 2 POKRYWA Z UCHWYTEM T NA KLUCZ PATENTOWY SYSTEMY ZAMKÓW WE WE NR WE005 1 SYSTEM ROD WE080 2 WKŁADKA FIAT WE210 3 KLUCZ FIAT WE025 4 POKRYWA ZAMKA TYPU FIAT WE030 5 WKŁADKA ETA 3MM WE160 6 KLUCZ ETA 3MM WE040 7 WKŁADKA ETA 5MM WE170 8 KLUCZ ETA 5MM WE050 9 WKŁADKA TRÓJKĄT 7MM WE KLUCZ TRÓJKĄT 7MM WE WKŁADKA TRÓJKĄT 8MM WE KLUCZ TRÓJKĄT 8MM WE WKŁADKA KWADRAT 7MM WE KLUCZ KWADRAT 7MM WE POKRYWA ZAMKA ARETA 65 ARETA/E.GO WSPÓLNE AKCESORIA

66 W ofercie firmy Astat Sp. z o.o.: Kontrola temperatury w szafach Zadzwoń tel e.podrzycka@astat.com.pl Wszystko pod kontrolą Klimatyzatory naścienne typu Protherm (do montażu na ścianach lub drzwiach szaf z aparaturą elektryczną) dostępne w zakresie mocy od 330 W do 4000 W. Klimatyzatory dachowe typu Top (do montażu na dachu szafy z aparaturą elektryczną). Moc chłodzenia od 330 W do 5200 W. PROTHERM Przykładowe typy w poniższej tabelce. * Wydajność Zasilanie Wymiary [mm] Typ * chłodzenia V ph Hz wys./szer./głęb. 900 W / x 322 x 220 EVE W / x 406 x 244 EVE W / x 406 x 244 EVE W / x 508 x 375 EVE W / x 508 x 375 EVE Klimatyzatory naścienne typu Opera (do montażu na ścianach lub drzwiach szaf z aparaturą elektryczną) dostępne w zakresie mocy od 420 W do 2000 W. Charakteryzują się nowoczesnym elektronicznym sterowaniem, nowoczesnym wyglądem oraz wymiarami wycięć w obudowie takimi jak w klimatyzatorach firmy Rittal. * Wydajność chłodzenia Zasilanie V ph Hz OPERA Wymiary [mm] wys./szer./głęb. 900 W / x 322 x 220 EVE W / x 406 x 244 EVE W / x 406 x 244 EVE W / x 508 x 375 EVE W / x 508 x 375 EVE Wymienniki ciepła typ XVA powietrze-powietrze Wymienniki tego typu można zainstalować pod warunkiem, że temperatura otoczenia musi być wyraźnie niższa od temperatury wewnętrznej w szafie sterowniczej. XVA Wykorzystują chłodniejsze powietrze otoczenia do schłodzenia powietrza we wnętrzu szafy sterowniczej. Na zasadzie strumieni przeciwbieżnych, całkowicie rozdzielone strumienie powietrza są przepuszczane przez kasetę wymiennika ciepła, przy pomocy wentylatorów o dużej wydajności. Przykładowe typy w poniższej tabelce. Typ Wydajność chłodzenia Zasilanie V ph Hz TOP Przykładowe typy w poniższej tabelce. Wymiary [mm] wys./szer./głęb. W / x x 320 EHE06S W / x x 320 EHE09S W / x 604 x 448 EHE W / x 804 x 480 EHE W / x 804 x 480 EHE Klimatyzatory typu EVO-AIR i EVO-IN EVO-IN EVO-AIR EVO Są to klimatyzatory outdoorowe. Dedykowane do szaf stojących na wolnym powietrzu. Montowane na zewnątrz szafy (EVO-AIR) lub wewnątrz szafy (EVO-IN). Różnorodność klimatyzatorów zapewnia dla każdej indywidualnej zabudowy szafy optymalne chłodzenie. Moc chłodzenia od 1400 W do 4000 W. Klimatyzatory są dostępne na napięcie 230 V i 400 V. * Wydajność Zasilanie Wymiary Typ chłodzenia L35L35 [W] V-ph-Hz wys./szer./gł. [mm] /60 634x308x221 EVO / x509x375 EVO Wymienniki ciepła typ EXW woda/powietrze Instalacja wymiennika tego typu znajduje zastosowanie w warunkach ekstremalnych. Dotyczy to przykładowo odlewni, przemysłu chemicznego, produkcji silników, obróbki skrawaniem. EXW Chłodzą powietrze wewnętrzne w szafie przez włączenie do istniejącego obiegu wody chłodzącej lub przez podłączenie do agregatu chłodzenia chłodziwa. Daje to możliwość odprowadzenia ekstremalnie dużych strat ciepła. Przykładowe typy w poniższej tabelce. * Wydajność Zasilanie Wymiary [mm] Typ * Moc chłodz. Zasilanie Wymiary [mm] Typ ciep. właś. V ph Hz wys./szer./głeb. V ph Hz wys./szer./głeb. 16 W/K / x 204 x 105 XVA W / x 308 x 114 EXW W/K / x 252 x 86 XVA W / x 840 x 404 EXW15H W/K / x 252 x 86 XVA35T W / x 482 x 545 EXW15R W/K / x 252 x 86 XVA35U W / x 400 x 205 EXW W/K / x 311 x 86 XVA W / x 501 x 300 EXW W/K / x 311 x 86 XVA50T W x 800 x 400 EXWA W/K / x 311 x 86 XVA50U W 400/ / x 800 x 400 EXWA W/K / x 311 x 106 XVA W x 800 x EXWA * przykładowe typy w tabelkch. Dostępne również w wielu innych opcjach mocy chłodzenia. Poznaj pełną ofertę. Typ 66 REKLAMA KONTROLA TEMPERATURY W SZAFACH

67 W ofercie firmy Astat Sp. z o.o.: Kontrola temperatury w szafach Zadzwoń tel e.podrzycka@astat.com.pl Grzejniki ALFA SHT Grzejniki ALFA SHT chronią aparaturę nie tylko przed zmianami temperatury, ale także przed gromadzeniem się kondensatu pary wodnej (temperatura szafy zostaje podniesiona powyżej punktu rosy). Do sterowania grzejnikiem można stosować termostat lub higrotermostat. Grzejniki ALFA SHT wykonane są w samoregulującej technologii PTC. Element grzejny PTC szybko reaguje na zmiany temperatury środowiska, nagrzewa się i szybko oddaje ciepło do otoczenia (mała inercja cieplna). Przykładowe typy w poniższej tabelce. * Typ Moc [W] Prąd max [A] zapewniają skuteczne chłodzenie wewnątrz szaf sterowniczych wszędzie tam, gdzie temperatura na zewnątrz szafy jest niższa i nie ma dużego zapylenia powietrza łatwy montaż metodą zatrzaskową (bez śrub) do obudowy szaf sterowniczych o grubości blachy 1-3 mm dołączony szablon umożliwiający wycięcie otworu w blasze, względnie wywiercenie dziurek wentylatory do szaf 19 z łożyskiem kulkowym wydajność od 300 do 450m 3 w wykonaniu z dwoma lub trzema zabudowanymi wentylatorami Szeroka gama napięć zasilania - 115VAC i 230VAC oraz 24VDC i 48VDC Wymiary [mm] głęb. x szer. x wys. ALFA SHT15W 15 1,0 50 x 80 x 60 ALFA SHT ,0 50 x 80 x 90 ALFA SHT25W 25 1,0 50 x 80 x 50 ALFA SHT ,5 50 x 80 x 110 ALFA SHT50W 50 1,5 50 x 80 x 80 ALFA SHT ,0 50 x 80 x 160 ALFA SHT ,5 90 x 80 x 110 ALFA SHT ,0 90 x 80 x 160 Wentylatory filtrujące cechują się minimalną powierzchnią wystającą, estetycznym wykonaniem i interesującą ceną Przykładowe typy w poniższej tabelce. Przykładowe typy w poniższej tabelce. * Typ Wydajność [m 3 /h] / Wymiary [mm] * Typ Wydajność [m 3 /h] / Wymiary [mm] zasilanie zasilanie ALFA1BP 60 m 3 /h / 230 V 150 x 150 x 77 ALFATORR0 m 3 /h / 230 V 400 x 350 x 102 ALFA2300BP 105 m 3 /h / 230 V 250 x 250 x 111 ALFATORR m 3 /h / 230 V 400 x 350 x 102 ALFA2400BP 120 m 3 /h / 230 V 250 x 250 x 111 Dostępne zasilanie także na 115 V AC, 24 V DC i 48 V DC ALFA2500BP 230 m 3 /h / 230 V 250 x 250 x 119 ALFA3500BP 500 m 3 /h / 230 V 320 x 320 x 151 ALFA3BP 630 m 3 /h / 230 V 320 x 320 x 151 Wentylatory RACK 19 Wszystko pod kontrolą 67 Grzejniki ALFA FSHT z wentylatorem Jako element grzejny został zastosowany grzejnik rezystancyjny. Duża moc grzewcza grzałki od 250 W do 500 W rozprowadzana jest w szafie za pomocą zintegrowanego wentylatora, który zapewnia równomierny rozpływ ciepła w szafie. Grzejnik powinien być sterowany regulatorem zewnętrznym takim jak np. termostat lub higrotermostat. Optyczny wskaźnik pracy zielony LED informuje czy grzejnik funkcjonuje. W przypadku awarii wentylatora, szybki bezpiecznik wyłącza grzałkę. Przykładowe typy w poniższej tabelce. * Typ Moc [W] Prąd max [A] Wymiary [mm] głęb. x szer. x wys. ALFA FSHT ,2 112 x 82 x 170 ALFA FSHT ,4 112 x 82 x 170 ALFA FSHT ,4 112 x 82 x 210 ALFA FSHT ,8 112 x 82 x 210 Wentylator dachowy Wentylatory dachowe ALFATORR wraz z filtrami ALFA zapewniają nowoczesne rozwiązanie chłodzenia w szafach z aparaturą elektryczną. Wytwarzają one stałą cyrkulację powietrza tak, że nie mogą powstać żadne skumulowane ogniska ciepła. Zewnętrzna obudowa z samogasnącego tworzywa sztucznego, usztywniona od wewnątrz za pomocą pomalowanej metalicznej siatki wzmacniającej. Dzięki tej nowej koncepcji możemy stosować wentylatory o dużej wydajności, ekonomiczne i proste w montażu, odporne na rdzę i nie zabierające miejsca w szafie. Termostaty do grzałki i wentylatora termostaty wykorzystywane są do kontrolowania temperatur wewnątrz obudów urządzeń elektrycznych niewielki rozmiar montaż na szynie DIN modele THR z czerwonym pokrętłem regulacyjnym i stykiem rozwiernym, kontrolują pracę grzejnika próg przełączenia ustawiany na skali termostatu Przykładowe typy w poniższej tabelce. * Typ Opis THR02 termostat do grzałki NC 0 60 C/IP20 THV02 termostat do wentylatora NO 0 60 C/IP20 THRV22 podwójny termostat do grzałki i wentylatora NC 0 60 C 0 60 C ETUH22 higrotermostat 0 60 c 30 90% wil. wzgl. * przykładowe typy w tabelkch. Dostępne również w wielu innych opcjach mocy chłodzenia. Poznaj pełną ofertę. REKLAMA KONTROLA TEMPERATURY W SZAFACH

68 W ofercie firmy Astat Sp. z o.o.: Obudowy z poliestru wzmocnione włóknem szklanym o stopniu ochrony IP65 (opcja z drzwiami pełnymi i przeszklonymi) Zadzwoń tel r.ceglowski@astat.com.pl Jestem PEDRO, obudowa poliestrowa wzmocniona włóknem szklanym. Bardzo łatwo montuje się we mnie aparaturę modułową. Na stole, na moich szynach montuje się aparaturę DIN, a potem wszystko razem wsuwa się do mnie. Po obejrzeniu mojej dokumentacji technicznej, wszystko stanie się dla Was jasne. Jestem naprawdę przystępny cenowo. Poznaj mnie już teraz, zadzwoń i zapytaj o ofertę. Jedna obudowa, wiele zastosowań metalowa płyta tylna. Dostępna również z materiału izolującego. szyny do montażu ramek uchwyt do montażu ściennego drzwi lewe lub prawe z zawiasami drzwi wewnętrzne z ergonomicznym uchwytem innowacyjna osłona modułów możliwość regulacji na 2 poziomach odległość od środka do środka: 125 mm (36 modułów) 150 mm (od 54 do 140 modułów) 200 mm (190 modułów) zabezpieczone okno podglądu zdejmowalny panel, mocowanie na zatrzask opcja z drzwiami: - pełnymi - przeszklonymi OBUDOWY POLIESTROWE WZMOCNIONE WŁÓKNEM SZKLANYM 7 rozmiarów, zabudowa modułowa, regulowane na wysokość szyny DIN, zdejmowalne panele, solidna konstrukcja mocowanie na śruby i zatrzaski, przeznaczone do aplikacji pracujących w temperaturze od 25 C do 60 C, próba rozżarzonego drutu do temp. 960 C, zgodne z urządzeniami o standardzie PN-IEC Obudowy z poliestru wzmocnionego włóknem szklanym doskonale nadają się do zastosowań w trudnych warunkach takich jak warunki morskie, przybrzeżne, stacje uzdatniania wody, oczyszczalnie ścieków, petrochemia, zakłady papiernicze i wszędzie tam, gdzie obudowa metalowa jest zagrożona korozją. Obudowy poliestrowe znajdują zastosowanie do zabudowy sterowania dla elektryki i elektroniki. Opis i wymiar szer x wys x gł [mm] VTR 01, 300x265x170 VTR 02, 425x325x180 VTR 03, 500x430x210 VTR 04, 650x430x210 VTR 05, 650x540x260 VTR 06, 805x615x315 VTR 07, 1005x850x REKLAMA OBUDOWY Z POLIESTRU WZMOCNIONE WŁÓKNEM SZKLANYM

69 SZAFY STEROWNICZE SZAFY RACK 19'' Szafy Rack 19'' w ofercie firmy ETA to: - ramy rackowe pełne i częściowe z kątem otwarcia 90 i 180 stopni - wsporniki rackowe, system plus - ramy rackowe - półki stałe i ruchome - panele rackowe 19'' pełne i z perforacją 69 SYSTEMY RACK 19''

70 RAMA RACKOWA OBROTOWA MM ATTR Rama wykonana z szyn z blachy stalowej prasowanej 1.5mm i poziomych profili 2.0mm gwarantujących dużą wytrzymałość. WYKOŃCZENIE KOLORYSTYCZNE Malowanie proszkowe: epoxy-poliester. Kolor: RAL7035 z teksturą. - rama rackowa - podwojny zamek prętowy z wkładką 3mm - zawiasy 90 stopni z akcesoriami - akcesoria montażowe RAMA OBROTOWA SZER. MM ATTR WYMIARY A H HE ATTR ATTR ATTR Dostępna Equipment przestrzeń footprint Kąt otwarcia 90 stopni. RAMA RACKOWA OBROTOWA 800MM ATTR Rama wykonana z blachy stalowej 2.0mm gwarantującej dużą wytrzymałość. WYKOŃCZENIE KOLORYSTYCZNE Malowanie proszkowe: epoxy-poliester. Kolor: RAL7035 z teksturą. - rama rackowa - zawiasy 180 stopni z akcesoriami - akcesoria montażowe RAMA OBROTOWA SZER. 800MM ATTR WYMIARY A H HE ATTR ATTR ATTR Equipment Dostępna footprint przestrzeń Kąt otwarcia 180 stopni. 70 SYSTEMY RACK 19''

71 SZAFY STEROWNICZE RAMA RACKOWA OBROTOWA CENTRALNA ATTR...C Rama wykonana z blachy stalowej 2.0mm gwarantującej dużą wytrzymałość. WYKOŃCZENIE KOLORYSTYCZNE Malowanie proszkowe: epoxy-poliester. Kolor: RAL7035 z teksturą. - rama rackowa z podwójnym zamkiem prętowym i wkładką 3mm - zawiasy 180 stopni z akcesoriami - akcesoria montażowe RAMA OBROTOWA CENTRALNA SZER. 800MM ATTR WYMIARY A H HE ATTR035080C ATTR040080C ATTR044080C Equipment Dostępna footprint przestrzeń Kąt otwarcia 180 stopni. RAMA RACKOWA OBROTOWA CZĘŚCIOWA Rama wykonana z blachy stalowej 2.0mm gwarantującej dużą wytrzymałość. WYKOŃCZENIE KOLORYSTYCZNE Malowanie proszkowe:epoxy-poliester Kolor: RAL7035 z teksturą. -rama rackowa -zamek prętowy podwójny z wkładką 3mm -zawiasy 180 stopni z akcesoriami -akcesoria montażowe. RAMA OBROTOWA CZĘŚCIOWA SZER=800MM ATTR WYMIARY A H HE ATTR ATTR ATTR Należy zamówić oddzielnie szyny montażowe. Dostępna Equipment przestrzeń footprint SZYNY MONTAŻOWE DLA RAMY CZĘŚCIOWEJ WTTR WTTR WTTR-000 GŁĘBOKOŚĆ 500 WTTR WTTR Kąt otwarcia 180 stopni. Dostawa zawiera 1 szt. z akcesoriami do montażu. 71 SYSTEMY RACK 19''

72 BLOKADA WTFR-001 Łatwa w montażu, blokuje ramę pod kątem 150 stopni, zabezpieczając przed przypadkowym zamknięciem. Dostawa zawiera 1 szt. z akcesoriami do montażu. RAMA STAŁA ATCR Wykonana z blachy stalowej 2.0mm, rama dla montażu elementów rack 19''. WYKOŃCZENIE KOLORYSTYCZNE Malowanie proszkowe: epoxy-poliester. Kolor: RAL7035 z teksturą. Dostawa zawiera 1 szt. w komplecie z wspornikami i akcesoriami do montażu. RAMA STAŁA ATCR WYMIARY A H HE ATCR ATCR ATCR ATCR ATCR SZYNA "L" ATRL Wykonana z blachy stalowej 2.0mm. WYKOŃCZENIE KOLORYSTYCZNE Malowanie proszkowe: epoxy-poliester. Kolor: RAL7035 z teksturą. Dostawa zawiera 2 szt. szyn z śrubami montażowymi. SZYNA "L" ATRL ATRL WYSOKOŚĆ SZAFY HE ATRL ATRL ATRL ATRL SYSTEMY RACK 19''

73 SZAFY STEROWNICZE SZYNA "U" ATRL Wykonana z blachy stalowej 2.0mm. WYKOŃCZENIE KOLORYSTYCZNE Malowanie proszkowe: epoxy-poliester. Kolor: RAL7035 z teksturą. Dostawa zawiera 2 szt. szyn z śrubami montażowymi. SZYNA "U" ATRL ATRU WYSOKOŚĆ SZAFY HE ATRU ATRU ATRU ATRU "SYSTEM PLUS" 19'' - WTMK Uniwersalne rozwiązanie z otworowaniem w części frontowej i z boku ramy. Do montażu elementów rack 19'' i szyn DIN oraz elementów modułowych. Wykonanie z blachy stalowej 1.5mm. WYKOŃCZENIE KOLORYSTYCZNE Malowanie proszkowe: epoxy-poliester. Kolor: RAL7035 z teksturą. Dostawa zawiera 2 szt. z akcesoriami do montażu. SZYNA 19'' SYSTEM PLUS WTMK WYSOKOŚĆ SZAFY HE WTMK WTMK WTMK WTMK WSPORNIKI RACK WTKK Specjalny zestaw dla montażu szyn WTMK 19'' w szafie o szerokości 800mm. Wykonana z blachy stalowej prasowanej 3.0mm. WYKOŃCZENIE KOLORYSTYCZNE Malowanie proszkowe: epoxy-poliester. Kolor: RAL7035 z tekstura. : Dostawa zawiera komplet 4 szt., wraz z akcesoriami do montażu. 73 SYSTEMY RACK 19''

74 PÓŁKA STAŁA / WYSUWANA WTRI DLA APLIKACJI RACK 19'' Półka z otworami dla wentylacji wykonana z blachy stalowej 1.5mm. Półka stała: max. obciążenie 70kg. Półka wysuwana: max. obciążenie 40kg. PÓŁKA STAŁA / WYSUWANA WTRI GŁĘBOKOŚĆ PÓŁKI GŁĘBOKOŚĆ SZAFY WYKOŃCZENIE KOLORYSTYCZNE Malowanie proszkowe: epoxy-poliester. Kolor: RAL 7035 z teksturą. Dostawa zawiera 1 szt. WTRI WTRI WTRI WTRI WTRI Należy zamówić oddzielnie: prowadnice lub jeśli zamawiamy półkę stałą zestaw montażowy ELRP-001. PROWADNICE DLA PÓŁKI - WTGE Prowadnice dla montażu półki wysuwanej. Maksymalne obciążenie półki 40kg. Dostawa zawiera 2 szt. z akcesoriami do montażu. PROWADNICE DLA PÓŁKI WTGE GŁĘBOKOŚĆ PÓŁKI GŁĘBOKOŚĆ SZAFY WTGE WTGE WTGE WTGE WTGE DODATKOWA PÓŁKA DLA KLAWIATURY I MYSZY WTRI000500SM Obrotowa podstawa montowana na półce pozwalająca na montaż klawiatury wewnątrz szafy 19'', z podstawą dla myszy. Wykonana z blachy stalowej 1.5mm. WYKOŃCZENIE KOLORYSTYCZNE Malowanie proszkowe: epoxy-poliester. Kolor: RAL7035 z teksturą. Dostawa zawiera: 1 szt. z akcesoriami dla montażu. 74 SYSTEMY RACK 19''

75 SZAFY STEROWNICZE PANELE 19'' Wykonany z aluminium 3.0mm. Na zamówienie, wykonanie z blachy stalowej 1.5mm w kolorze RAL7035 z teksturą. Dostawa zawiera 1 szt. Należy zamówić oddzielnie: WT106 i WA107. WA PANEL RACKOWY ALUMINIOWY HE WA115 WA116 WA117 WA118 WA119 WA120 WA121 WA122 WA123 WA124 WA125 WA PANEL RACKOWY MALOWANY WA HE WA115LB WA116LB WA117LB WA118LB WA119LB WA120LB WA121LB WA122LB WA123LB WA124LB WA125LB WA126LB PANEL RACKOWY 19'' OTWOROWANY WTPF Dla urządzeń montowanych na szynie DIN. Panel frontowy z możliwością montażu 24 modułów 18mm i wysokości 3U. Wykonany z blachy stalowej 1.0mm. WYKOŃCZENIE KOLORYSTYCZNE Malowanie proszkowe: epoxy-poliester. Kolor RAL 7035 z teksturą. Dostawa zawiera 1 szt. z śrubami do montażu. 75 SYSTEMY RACK 19''

76 NAKRĘTKA KLATKOWA M6 WT106 Należy zamówić oddzielnie. ŚRUBA Z PODKŁADKĄ M6 WA107 Należy zamówić oddzielnie. WSPORNIKI WA990B Wykonane z blachy stalowej 2.0mm. WYKOŃCZENIE KOLORYSTYCZNE Malowanie proszkowe: epoxy poliester. Kolor RAL 7035 z teksturą. Dostawa zawiera 2 szt. z akcesoriami do montażu. 76 SYSTEMY RACK 19''

77 SZAFY STEROWNICZE ATB8 SZAFA MONOBLOK listwa wykończeniowa stelaż, dach i ściany boczne stanowią jednolitą konstrukcję odkręcana ściana tylna płyta montażowa w komplecie zamek prętowy: 3-punktowy dla wysokości 1mm 4-punktowy dla wysokości mm z wymiennymi klamkami i wkładką nowo zaprojektowana płyta podłogowa umożliwia łatwy dostęp do przewodów. Szafy z drzwiami podwójnymi, posiadają 2 takie komory w standardzie szafa przystosowana do osadzenia na cokole ATZE o wysokości H=100 lub 200mm od lewej: - przepust kablowy - podwójny przepust kablowy - płyta montażowa z możliwością przesuwania na głębokości szafy 77 ATB8 SZAFA MONOBLOK

78 GŁÓWNE AKCESORIA WYMIARY SZER.X WYS.X GŁĘB.(MM) SZAFA JEDNODRZWIOWA (1) SZAFA Z DRZWIAMI PRZEZROCZYSTYMI (2) NAROŻNIKI WYS. 100MM COKÓŁ WYS. 100MM PANELE FRONTOWE PANELE BOCZNE X 1 X 400 X 1800 X 400 X 1800 X 500 X 2000 X 400 X 2000 X X 1 X X 1800 X X 1800 X X 2000 X X 2000 X X 1 X X 1800 X X 1800 X X 2000 X X 2000 X X 800 X X 1000 X X 1 X X 1800 X X 1800 X X 2000 X X 2000 X X 1000 X X 1000 X X 1800 X X 2000 X X 1000 X 400 ATB PR ATB PR ATB PR ATB PR ATB PR ATB PR ATB PR ATB PR ATB PR ATB PR ATB PR ATB PR ATB PR ATB PR ATB PR ATB PR* ATB PR* ATB PR ATB PR ATB PR ATB PR ATB PR ATB PR* ATB PR* ATB PR ATB PR ATB PR* ATB PX ATB PX ATB PX ATB PX ATB PX ATB PX ATB PX ATB PX ATB PX ATB PX ATB PX ATB PX ATB PX ATB PX ATB PX ATZE-A100 ATZE-A100 ATZE-A100 ATZE-A100 ATZE-A100 ATZE-A100 ATZE-A100 ATZE-A100 ATZE-A100 ATZE-A100 ATZE-A100 ATZE-A100 ATZE-A100 ATZE-A100 ATZE-A100 ATZE-A100 ATZE-A100 ATZE-A100 ATZE-A100 ATZE-A100 ATZE-A100 ATZE-A100 ATZE-A100 ATZE-A100 ATZE-A100 ATZE-A100 ATZE-A100 ATZE-T0 ATZE-T0 ATZE-T0 ATZE-T0 ATZE-T0 ATZE-T0800 ATZE-T0800 ATZE-T0800 ATZE-T0800 ATZE-T0800 ATZE-T1000 ATZE-T1000 ATZE-T1000 ATZE-T1000 ATZE-T1000 ATZE-T1200 ATZE-T1200 ATZE-T1200 ATZE-T1200 ATZE-T1200 ATZE-T1200 ATZE-T1200 ATZE-T1400 ATZE-T1 ATZE-T1 ATZE-T1 ATZE-T1800 ATZE-T0400B ATZE-T0400B ATZE-T0500B ATZE-T0400B ATZE-T0500B ATZE-T0400B ATZE-T0400B ATZE-T0500B ATZE-T0400B ATZE-T0500B ATZE-T0400B ATZE-T0400B ATZE-T0500B ATZE-T0400B ATZE-T0500B ATZE-T0400B ATZE-T0400B ATZE-T0400B ATZE-T0400B ATZE-T0500B ATZE-T0400B ATZE-T0500B ATZE-T0400B ATZE-T0400B ATZE-T0400B ATZE-T0400B ATZE-T0400B (1) Dostawa obejmuje: obudowa z odkręcaną tylną scianą i drzwiami pełnymi, płytę montażową i elementy do jej montażu. Natomiast cokół, wkręty oczkowe WTGS-003 zamawiamy osobno. (2) Dostawa obejmuje: obudowa z odkręcaną tylną scianą i przeźroczystymi drzwiami, płytę montażową i elementy do jej montażu. Natomiast cokół, wkręty oczkowe WTGS-003 zamawiamy osobno. (*) Ten typ szafy sterowniczej może mieć szerokość do 1800mm. 78 ATB8 SZAFA MONOBLOK

79 SZAFY STEROWNICZE SZAFA MONOBLOK ATB8 Z DRZWIAMI POJEDYNCZYMI : Obudowa wykonana z 1.5mm blachy stalowej z odkręcaną ścianą tylną. Drzwi wykonane z 2.0mm blachy stalowej wraz z ramą usztywniającą. WYKOŃCZENIE KOLORYSTYCZNE: Malowanie proszkowe: powłoka epoxy-poliester. Kolor: RAL 7035 z teksturą. : - obudowa - drzwi wykonane z 2.0mm blachy stalowej wraz z uszczelką, podwójnym zamkiem prętowym (Ø3mm) oraz ramą usztywniającą - regulowany przepust kablowy - płyta montażowa wykonana z blachy ocynkowanej 2.5mm (dla szafy o szerokości 1000mm i powyżej grubość blachy 3.0mm) CERTFIKATY I DOPUSZCZENIA: STOPIEŃ OCHRONY: - IP66 zgodne z IEC EN62208; EN NEMA 12 zgodne z UL508A; UL50 - stopień ochrony zagwarantowany dzięki dwuskładnikowej uszczelce poliuretanowej - wytrzymałość na uderzenie IK10 zgodne z IEC EN62208; EN50102 GŁÓWNE AKCESORIA: cokół ATZE (str. 86) śruby oczkowe (str. 87) 79 SZAFA MONOBLOK ATB8 Z DRZWIAMI POJEDYNCZYMI

80 płyta montażowa SZER WYMIARY WYMIARY WYMIARY SZAFY PODŁOGA PRZEPUST KABLOWY DRZWI WYS. GŁĘB. B A P C D E F M N PŁYTA MONTAŻOWA L H I SZAFA MONOBLOK ATB8 Z DRZWIAMI POJEDYNCZYMI

81 SZAFY STEROWNICZE ATB8 SZEROKOŚĆ MM Y PRODUKTU WYMIARY SZAFY SZAFA Z DRZWIAMI PEŁNYMI SZAFA Z DRZWIAMI PRZEZROCZYSTYMI SZER. WYS. GŁĘB ATB PR ATB PX ATB PR ATB PX ATB PR ATB PX ATB PR ATB PX ATB PR ATB PX Uwaga: jeśli trzeba zamówić drzwi wewnętrzne, należy sprawdzić kod ATPI w dalszej części katalogu. ATB8 SZEROKOŚĆ 800MM Y PRODUKTU WYMIARY SZAFY SZAFA Z DRZWIAMI PEŁNYMI SZAFA Z DRZWIAMI PRZEZROCZYSTYMI SZER. WYS. GŁĘB ATB PR ATB PX ATB PR ATB PX ATB PR ATB PX ATB PR ATB PX ATB PR ATB PX Uwaga: jeśli trzeba zamówić drzwi wewnętrzne, należy sprawdzić kod ATPI w dalszej części katalogu. ATB8 SZEROKOŚĆ 1000MM Y PRODUKTU WYMIARY SZAFY SZAFA Z DRZWIAMI PEŁNYMI SZAFA Z DRZWIAMI PRZEZROCZYSTYMI SZER. WYS. GŁĘB ATB PR ATB PX ATB PR ATB PX ATB PR ATB PX ATB PR ATB PX ATB PR ATB PX Uwaga: jeśli trzeba zamówić drzwi wewnętrzne, należy sprawdzić kod ATPI w dalszej części katalogu. 81 SZAFA MONOBLOK ATB8 Z DRZWIAMI POJEDYNCZYMI

82 SZAFA MONOBLOK ATB8 Z DRZWIAMI PODWÓJNYMI : Obudowa wykonana z 1.5mm blachy stalowej z odkręcaną ścianą tylną. Drzwi wykonane z 2.0mm blachy stalowej wraz z ramą usztywniającą. WYKOŃCZENIE KOLORYSTYCZNE: Malowanie proszkowe: powłoka epoxy-poliester. Kolor: RAL 7035 z teksturą. : - obudowa - drzwi wykonane z 2.0mm blachy stalowej wraz z uszczelką, podwójnym zamkiem prętowym (Ø3mm) oraz ramą usztywniającą - regulowany przepust kablowy - płyta montażowa wykonana z blachy ocynkowanej 3.0mm CERTYFIKATY I DOPUSZCZENIA: STOPIEŃ OCHRONY: - IP55 zgodne z IEC EN62208; EN NEMA 12 zgodne z UL508A; UL50 - stopień ochrony zagwarantowany dzięki dwuskładnikowej uszczelce poliuretanowej - wytrzymałość na uderzenie IK10 zgodne z IEC EN62208; EN50102 GŁÓWNE AKCESORIA cokół ATZE (str. 86) śruby oczkowe (str. 87) 82 SZAFA MONOBLOK ATB8 Z DRZWIAMI PODWÓJNYMI

83 SZAFY STEROWNICZE SZER WYMIARY WYMIARY WYMIARY SZAFY PODŁOGA PRZEPUST KABLOWY DRZWI PŁYTA MONTAŻOWA WYS. GŁĘB. B A P C D E F M N L H I SZAFA MONOBLOK ATB8 Z DRZWIAMI PODWÓJNYMI

84 ATB8 SZEROKOŚĆ 1200MM Y PRODUKTU WYMIARY SZAFY SZAFA Z DRZWIAMI PEŁNYMI SZER. WYS. GŁĘB ATB PR ATB PR ATB PR ATB PR ATB PR ATB8 SZEROKOŚĆ 1MM WYMIARY SZAFY SZER. WYS. GŁĘB Y PRODUKTU SZAFA Z DRZWIAMI PEŁNYMI ATB PR ATB PR ATB8 SZEROKOŚĆ 1800MM Obudowa wykonana z 1.5mm blachy stalowej z odkręcaną ścianą tylną. Drzwi wykonane z 2.0mm blachy stalowej wraz z ramą usztywniającą. WYKOŃCZENIE KOLORYSTYCZNE Malowanie proszkowe: powłoka epoxy-poliester. Kolor: RAL 7035 z teksturą. - obudowa - drzwi wykonane z 2.0 mm blachy stalowej wraz z uszczelką, podwójnym zamkiem prętowym (Ø3mm) oraz ramą usztywniającą - regulowany przepust kablowy - płyta montażowa wykonana z blachy ocynkowanej 3.0mm CERTYFIKATY I DOPUSZCZENIA GŁÓWNE AKCESORIA: cokół ATZE (str. 86) śruby oczkowe (str. 87) STOPIEŃ OCHRONY - IP55 zgodne z IEC EN62208; EN NEMA 12 zgodne z UL508A; UL50 - stopień ochrony zagwarantowany dzięki dwuskładnikowej uszczelce poliuretanowej - wytrzymałość na uderzenie IK10 zgodne z IEC EN62208; EN50102 Uwaga: aby zamówić płytę montażową ATPA (jako płytę dodatkową) należy użyć kodu z dalszej części katalogu. 84 SZAFA MONOBLOK ATB8 Z DRZWIAMI PODWÓJNYMI

85 SZAFY STEROWNICZE WYMIARY WYMIARY SZAFY WYMIARY SZAFY PODŁOGA PRZEPUST KABLOWY DRZWI SZER. WYS. GŁĘB. B A P C D E F M PŁYTA MONTAŻOWA L H I (max) Y PRODUKTU WYMIARY SZAFY SZAFA Z DRZWIAMI PEŁNYMI SZER. WYS. GŁĘB ATB PR ATB PR ATB PR ATB PR ATB PR Aby wymienić płytę montażową ATPA: patrz kody poniżej ATPA CODE ATPA ATPA PŁYTA MONTAŻOWA WKŁADANA OD FRONTU (CZĘŚĆ ZAMIENNA) B WYMIARY SZAFY WYMIARY PŁYTY MONTAŻOWEJ A P L H I (max) ATPA ATPA ATPA SZAFA MONOBLOK ATB8 Z DRZWIAMI PODWÓJNYMI

86 AKCESORIA DO SZAFY MONOBLOK ATB8 COKÓŁ MODUŁOWY ATZE : Elementy narożnikowe wytłoczone z blachy stalowej o grubości 2.5mm. Posiadają zaślepki z tworzywa sztucznego. Listwy boczne wytłoczone z 2 mm blachy stalowej. WYKOŃCZENIE KOLORYSTYCZNE: Malowanie proszkowe: powłoka epoxy - poliester. Kolor: RAL 7025 z teksturą (kolor ciemnoszary). : Cokół modułowy składa się z: - 4 elementów narożnikowych wraz z zaślepkami - 2 listew przednich - 2 listew bocznych UNIWERSALNE NAROŻNIKI COKOŁU Y ATZE ATZE-A100 DLA COKOŁU O WYSOKOŚCI H=100 ATZE-A200 DLA COKOŁU O WYSOKOŚCI H=200 LISTWY BOCZNE DO SZAFY MONOBLOK ATB8 Y ATZE DŁUGOŚĆ L (MM) ATZE-T0400B ATZE-T0500B DLA COKOŁU O GŁĘBOKOŚCI D= DLA COKOŁU O GŁĘBOKOŚCI D= Dostawa obejmuje 4 elementy wraz z akcesoriami do montażu. Dostawa obejmuje 2 elementy. Aby zamówić listwy boczne dla cokołu o wysokości 200mm dodaj D do kodu produktu np. ATZE-T0400BD. UNIWERSALNE LISTWY PRZEDNIE Y ATZE DŁUGOŚĆ LISTWY (MM) ATZE-T0 DLA COKOŁU O DŁUGOŚCI W= 444 ATZE-T0800 DLA COKOŁU O DŁUGOŚCI W= ATZE-T1000 DLA COKOŁU O DŁUGOŚCI W= ATZE-T1200 DLA COKOŁU O DŁUGOŚCI W= ATZE-T1400 DLA COKOŁU O DŁUGOŚCI W= ATZE-T1 DLA COKOŁU O DŁUGOŚCI W= ATZE-T1800 DLA COKOŁU O DŁUGOŚCI W= Dostawa obejmuje 2 elementy Aby zamówić listwy przednie dla cokołu o wysokości 200mm dodaj D do kodu produktu np. ATZE-T0D SYSTEM ZAMKÓW WE Aby zamówić inny zamek niż standardowy: patrz strona AKCESORIA DO SZAFY MONOBLOK ATB8

87 SZAFY STEROWNICZE USZCZELKA PRZEPUSTU KABLOWEGO EGPT Uszczelka piankowa do uszczelnienia kabli w przepuście kablowym. 2 szt. wraz z akcesoriami do montażu. Dostępne na zamówienie SKŁADANA PÓŁKA NA KLAWIATURĘ WTRL Montowana wprost do ramy drzwi ATB8, jest stabilną powierzchnią dla dokumentów, komputerów lub urządzeń pomiarowych. Półka w łatwy sposób może być złożona i zamknięta w przestrzeni drzwi. : Wykonana z blachy stalowej 1.5mm. WYKOŃCZENIE KOLORYSTYCZNE: Malowanie proszkowe: epoxy-poliester. Kolor: RAL7035 z teksturą. : dostawa obejmuje 1 szt. wraz z akcesoriami do montażu. WTRL Y PRODUKTU SZEROKOŚĆ SZAFY WTRL000 WTRL WTGS-003 Śruby oczkowe M12 wykonane z ocynkowanego stopu. W paczce znajdują się 2 śruby wraz z nakrętkami, podkładkami i wspornikami. 87 AKCESORIA DO SZAFY MONOBLOK ATB8

88 W ofercie firmy Astat Sp. z o.o.: Szafy poliestrowe firmy HES Zadzwoń tel k.kubacki@astat.com.pl Solidny partner, solidna obudowa Cechy szaf firmy HES: Wykonane z poliestru wzmocnionego włóknem szklanym, bezhalogenowe, w kolorze szarym RAL7035. Materiał ten jest bardzo dobrej jakości: duża odporność na uderzenia samogasnące podwójnie izolowane odporne na korozję nie pochłaniają wody łatwe do obróbki (otworowanie itp.) prosty montaż odporne na warunki otoczenia (przy montażu na wolnym powietrzu) lekkie SZAFKI MINIPOL SZAFKI MAXIPOL - SZAFKI DO ZASTOSOWAŃ ZEWNĘTRZNYCH IP 66 drzwi wewnętrzne zabudowa modułowa wymiary od: 300/250/140 do 800//300mm płyty montażowe metalowe i poliestrowe systemy zamknięć IP 54 i IP 43 wymiary: od 500/500 do 1250/1000 z możliwością składania, głębokość 300 i 420mm dachy płaskie i skośne drzwi wewnętrzne płyty montażowe metalowe i poliestrowe cokoły i fundamenty systemy zamknięć 88 REKLAMA SZAFY POLIESTROWE FIRMY HES

89 SZAFY STEROWNICZE SZAFA KOMPAKTOWA CS wykorzystuje te same śruby oczkowe, co szafy ATB8 opcjonalnie dostępne zawiasy 180 stopni obudowa może być przytwierdzona do ściany przy użyciu standardowych wsporników montażowych SDWC-010, wykorzystywanych standardowo w szafkach ST zespawane trzpienie na bocznych ścianach umożliwiają montaż pionowych i poziomych profili WTPR CS oraz wsporników WTPR R system zamykania prętowy, 3-punktowy z wymiennymi wkładkami szyny drzwiowe umieszczone na drzwiach w standardzie dla montażu poziomego szyn WTTO oraz utrzymania sztywności drzwi nylonowy bloczek przymocowany do płyty pozwala na łatwą instalację (szyny wprowadzające CSPP także dla ułatwienia instalacji płyty montażowej) nowo zaprojektowany przepust kablowy, dający łatwy dostęp do okablowania podstawa przygotowana pod cokół ATZE o wysokości W = 100 i 200mm Od lewej: - przepust kablowy - wsporniki szybkiego montażu WTPR-R - pionowe profile WTPR-CS 89 SZAFA KOMPAKTOWA CS

90 SZAFA KOMPAKTOWA CS DRZWI POJEDYNCZE : - obudowa: 1.5mm blacha stalowa - drzwi: 1.5mm blacha stalowa (od szerokości S= 800 stal 2 mm) - płyta montażowa: ocynkowana 2.5mm blacha stalowa WYKOŃCZENIE KOLORYSTYCZNE: Malowanie proszkowe: powłoka epoxy-poliester. Wykończenie drzwi i obudowy: kolor RAL 7035 z teksturą. : Obudowa, drzwi wraz z zawiasami (otwierane prawostronne, można zamontować po drugiej stronie), płyta montażowa, podłoga z regulowanym przepustem kablowym, 2 ocynkowane profile umieszczone na drzwiach oraz prętowy, 3-punktowy system zamykania. DOPUSZCZENIA I CERTYFIKATY: STOPIEŃ OCHRONY: - IP55, zgodny z IEC EN62208; EN NEMA 12 zgodny z UL508A; UL50 - stopień ochrony zachowany dzięki dwuskładnikowej uszczelce poliuretanowej - odporność na uderzenie IK10 zgodne z IEC EN62208; EN50102 GŁÓWNE AKCESORIA: ATZE cokół modułowy (str. 94) śruby oczkowe (str. 95) elementy do montażu na ścianie (str. 95) 90 SZAFA KOMPAKTOWA CS

91 SZAFY STEROWNICZE WYMIARY Y CS WYMIARY SZAFY PODŁOGA PRZEPUST KABLOWY DRZWI PŁYTA MONTAŻOWA A C D E F M N L H CS61240 CS61430 B P CS CS CS CS Dla szafy z drzwiami przezroczystymi dodaj PX do kodu produktu np. CS61240PX. Dostępne na zamówienie. 91 SZAFA KOMPAKTOWA CS

92 SZAFA KOMPAKTOWA CS DRZWI PODWÓJNE : - obudowa: 1.5mm blacha stalowa - drzwi: 1.5mm blacha stalowa - płyta montażowa: ocynkowana 2.5mm blacha stalowa WYKOŃCZENIE KOLORYSTYCZNE: Malowanie proszkowe: powłoka epoxy-poliester. Wykończenie drzwi i obudowy: kolor RAL 7035 z teksturą. : Obudowa, drzwi wraz z zawiasami (otwierane prawostronne, można zamontować po drugiej stronie), płyta montażowa, podłoga z regulowanym przepustem kablowym, 2 ocynkowane profile umieszczone na drzwiach oraz prętowy, 3-punktowy system zamykania. DOPUSZCZENIA I CERTYFIKATY: STOPIEŃ OCHRONY: - IP55, zgodny z IEC EN62208; EN NEMA 12 zgodny z UL508A; UL50 - stopień ochrony zachowany dzięki dwuskładnikowej uszczelce poliuretanowej - odprność na uderzenie IK10 zgodne z IEC EN62208; EN50102 GŁÓWNE AKCESORIA: ATZE cokół modułowy (str. 94) śruby oczkowe (str. 95) elementy do montażu na ścianie (str. 95) 92 SZAFA KOMPAKTOWA CS

93 SZAFY STEROWNICZE WYMIARY Y CS WYMIARY SZAFY PODŁOGA PRZEPUST KABLOWY DRZWI PŁYTA MONTAŻOWA B A P C D E F M N L H CS CS CS CS CS CS SZAFA KOMPAKTOWA CS

94 AKCESORIA DO SZAF KOMPAKTOWYCH CS : Elementy narożnikowe wytłoczone z blachy stalowej o grubości 2.5mm. Posiadają zaślepki z tworzywa sztucznego. Listwy boczne wytłoczone z 2mm blachy stalowej. WYKOŃCZENIE KOLORYSTYCZNE: Malowanie proszkowe: powłoka epoxy - poliester. Kolor: RAL 7035 z teksturą (kolor ciemnoszary). : Cokół modułowy składa się z: - 4 elementów narożnikowych wraz z zaślepkami - 2 listew przednich - 2 listew bocznych ELEMENTY NAROŻNIKOWE Y ATZE ATZE-A100 DLA COKOŁU O WYSOKOŚCI H=100 ATZE-A200 DLA COKOŁU O WYSOKOŚCI H=200 LISTWY BOCZNE DO SZAFY CS Y ATZE DŁUGOŚĆ LISTWY (MM) ATZE-T0300S DLA COKOŁU O GŁĘBOKOŚCI D= ATZE-T0400A DLA COKOŁU O GŁĘBOKOŚCI D= Dostawa obejmuje 4 elementy wraz z akcesoriami do montażu. Dostawa obejmuje 2 elementy. Aby zamówić listwy boczne dla cokołu o wysokości 200mm dodaj D do kodu produktu np. ATZE-T300SD. UNIWERSALNE LISTWY PRZEDNIE Y ATZE DŁUGOŚĆ LISTWY (MM) ATZE-T0 DLA COKOŁU O DŁUGOŚCI W= 444 ATZE-T0800 DLA COKOŁU O DŁUGOŚCI W= ATZE-T1000 DLA COKOŁU O DŁUGOŚCI W= ATZE-T1200 DLA COKOŁU O DŁUGOŚCI W= Dostawa obejmuje 2 elementy. Aby zamówić listwy przednie dla cokołu o wysokości 200mm dodaj D do kodu produktu np. ATZE-T0D. 94 AKCESORIA DO SZAF KOMPAKTOWYCH CS

95 SZAFY STEROWNICZE DRZWI WEWNĘTRZNE STPO1 Drzwi wewnętrzne STPO1 dla szafek naściennych ST mogą być także zastosowane w szafach kompaktowych CS. Stelaż i drzwi wykonane ze stali 1.5mm. WYKOŃCZENIE KOLORYSTCZNE Malowanie proszkowe: powłoka epoxy-poliester. Kolor: RAL 7035 z teksturą. Dostawa zawiera: - stelaż - drzwi - podwójny zamek z wkładką 3mm - akcesoria montażowe STOPIEŃ OCHRONY - na zewnątrz: taki jak szafy - wewnątrz: IP20 WYMIARY Y STP SZAFY WYMIARY SZAFY WYMIARY DRZWI ILOŚĆ B A P L H C ZAMKÓW STP01612 STP01812 CS61240 CS ŚRUBY OCZKOWE WTGS-003 Wykonane z ocynkowanego stopu. W paczce znajdują się 2 śruby wraz z nakrętkami, podkładkami i wspornikami. WSPORNIKI DO MONTAŻU NA ŚCIANIE SDWC-010 Wykonane z 2.5mm ocynkowanej blachy stalowej. Dostawa zawiera 4 elementy. 95 AKCESORIA DO SZAF KOMPAKTOWYCH CS

96 SZYNY PIONOWE WTPR-CS Wykonane z 1.5mm ocynkowanej blachy stalowej. Dostawa zawiera 4 elementy z akcesoriami do montażu. SZYNY PIONOWE WTPR -... CS Y WTPR WYSOKOŚĆ SZAFY WTPR CS WTPR CS WSPORNIKI DO SZYBKIEGO MONTAŻU WTPR-P Wykonane z 1.5mm ocynkowanej blachy stalowej. Wysokość W=50mm. 4 elementy z akcesoriami. WSPORNIKI DO SZYBKIEGO MONTAŻU WTPR-R Y WTPR GŁĘBOKOŚĆ SZAFY WTPR R WTPR R ZAWIASY 180 WTCE Montowane na standardowych drzwiach umożliwiają otwieranie pod kątem 180. Wykonane z 2.0mm ocynkowanej blachy stalowej. WYKOŃCZENIE KOLORYSTYCZNE Kolor: RAL 7025 z teksturą. Dostawa obejmuje 3 zawiasy dla pojedynczych drzwi z akcesoriami (dla drzwi podwójnych należy zamówić dwa zestawy). 96 AKCESORIA DO SZAF KOMPAKTOWYCH CS

97 SZAFY STEROWNICZE SZYNY PRZESUWNE CSPP Pozwalają na prostą instalację płyty montażowej. Można ich używać wielokrotnie. Wykonane z 2.0mm ocynkowanej blachy stalowej. 2 elementy wraz z akcesoriami montażowymi. SZYNY PRZESUWNE CSPP Y CSPP GŁĘBOKOŚĆ SZAFY CSPP CSPP AKCESORIA DO SZAF KOMPAKTOWYCH CS

98 W ofercie firmy Astat Sp. z o.o.: Pełen asortyment dławnic z gwintem metrycznym i PG Zadzwoń tel j.skowronski@astat.com.pl Doskonała jakość Twojego połączenia W ofercie firmy Astat Sp. z o.o: Obudowy instalacyjne IP66 - IP68 ATEX 100a, Ex, EMC firmy ABTECH Zadzwoń tel j.skowronski@astat.com.pl Szeroki zakres zastosowań 98 REKLAMA DAWNIC FIRMY AGRO I OBUDÓW INSTALACYJNYCH FIRMY ABTECH

99 SZAFY SZAFY MODUŁOWE - szafy modułowe NN - szafy z zewnętrznymi modułami z pełnym podziałem szafy - szafy wielodrzwiowe z podziałem na komory w jednej strukturze 99 SZAFY MODUŁOWE

100 ARETA SZAFA WIELODRZWIOWA - ARETA struktura - panel tylny - dach - podłoga z regulowanym przepustem kablowym WYKOŃCZENIE KOLORYSTYCZNE Malowanie proszkowe: epoxy-poliester - struktura: kolor RAL 7035 gładki - panel tylny: kolor RAL 7035 z teksturą - dach i podłoga: kolor RAL 7025 z teksturą 1 przestrzeń dostępna do montażu drzwi 1 GŁÓWNE AKCESORIA ATFI panele boczne (str. 44) 1. Zestaw paneli frontowych (2 szt) WTCI (W=) WTCI (W=800). ATZE cokół modułowy (str. 45) śruby oczkowe (str. 46) wsporniki do podnoszenia (str. 46) SPECYFIKACJA WYMIAROWA WYMIARY SZAFY DOSTĘPNA B A P PRZESTRZEŃ ARETA SZAFA WIELODRZWIOWA

101 SZAFY STRUKTURA ARETA WIELODRZWIOWA - SZAFA ZMONTOWANA WYMIARY SZAFY ARETA SZEROKOŚĆ WYSOKOŚĆ GŁĘBOKOŚĆ ARETA061804ST ARETA061805ST 1800 ARETA061806ST ARETA061808ST ARETA062004ST ARETA062005ST ARETA062006ST ARETA062008ST ARETA081804ST ARETA081805ST ARETA081806ST ARETA081808ST ARETA082004ST ARETA082005ST ARETA082006ST ARETA082008ST SZAFA DO SAMODZIELNEGO MONTAŻU ARETA SZAFA WIELODRZWIOWA WYMIARY SZAFY DACH+PODŁOGA WSPORNIKI FRONTOWE 2 SZT. PANEL TYLNY SZEROKOŚĆ WYSOKOŚĆ GŁĘBOKOŚĆ ATTF ATMT ATRE ATTF040 ATMT ATRE ATTF050 ATMT ATRE ATTF060 ATMT ATRE ATTF080 ATMT ATRE ATTF040 ATMT ATRE ATTF050 ATMT ATRE ATTF060 ATMT ATRE ATTF080 ATMT ATRE ATTF ATMT ATRE ATTF ATMT ATRE ATTF ATMT ATRE ATTF ATMT ATRE ATTF ATMT ATRE ATTF ATMT ATRE ATTF ATMT ATRE ATTF ATMT ATRE Uwaga: kompletna konfiguracja szafy znajduje się na następnych stronach. 101 ARETA SZAFA WIELODRZWIOWA

102 NR LEGENDA 1 PŁYTA CZĘŚCIOWA POZIOMA: ATDO 2 PŁYTA MONTAŻOWA: ATPU 3* SZYNA WTPR CP (H=1800) 3* SZYNA WTPR CP (H=2000) 4 OSŁONA BOCZNA: ATSV *Należy zamówić oddzielnie wsporniki montażowe WTSF-001CP NR LEGENDA 1 PŁYTA POZIOMA PEŁNA: ATDO 2 PŁYTA MONTAŻOWA: ATPU GŁĘBOKOŚĆ SZAFY P PŁYTA POZIOMA (POJEDYNCZA SZTUKA) PŁYTA POZIOMA CZĘŚCIOWA PŁYTA POZIOMA PEŁNA D MAX. DLA SZAFY SZER.= DLA SZAFY SZER.=800 DLA SZAFY SZER.= DLA SZAFY SZER.= ATDO-010 ATDO ATDO-040 ATDO ATDO-015 ATDO ATDO-040 ATDO ATDO-010 ATDO ATDO-050 ATDO ATDO-015 ATDO ATDO-050 ATDO ATDO-025 ATDO ATDO-050 ATDO ATDO-010 ATDO ATDO-060 ATDO ATDO-015 ATDO ATDO-060 ATDO ATDO-025 ATDO ATDO-060 ATDO ATDO-040 ATDO ATDO-060 ATDO ATDO-010 ATDO ATDO-080 ATDO ATDO-015 ATDO ATDO-080 ATDO ATDO-025 ATDO ATDO-080 ATDO ATDO-040 ATDO ATDO-080 ATDO ARETA SZAFA WIELODRZWIOWA

103 SZAFY NR LEGENDA 1 SZYNA CZĘŚCIOWA: WTPR 2 PŁYTA MONTAŻOWA 3 SZYNA WTPR CP (H=1800) 3 SZYNA WTPR CP (H=2000) NR LEGENDA 1 SZYNA PEŁNA: WTPR 2 PŁYTA MONTAŻOWA: ATPU GŁĘBOKOŚĆ SZAFY P SZYNA (2 SZTUKI) GLĘBOKOŚĆ CZĘŚCIOWA D MAX. WTPR 105 WTPR WTPR WTPR WTPR WTPR WTPR WTPR WTPR WTPR WTPR WTPR WTPR WTPR GŁĘBOKOŚĆ PEŁNA WTPR WTPR WTPR WTPR WTPR WTPR WTPR WTPR WTPR WTPR WTPR WTPR WTPR WTPR ARETA SZAFA WIELODRZWIOWA

104 PŁYTA MONTAŻOWA ATPU WYMIARY DRZWI WYMIARY PŁYTY MONTAŻOWEJ SZEROKOŚĆ WYSOKOŚĆ A B ATPU ATPU ATPU ATPU ATPU ATPU ATPU ATPU ATPU ATPU ATPU ATPU ATPU ATPU ATPU ATPU ATPU ATPU ATPU ATPU PŁYTA MONTAŻOWA ATPU Wykonana z blachy ocynkowanej 2.0mm. Dostawa zawiera 1 szt. z akcesoriami do montażu. DRZWI PEŁNE ATPD Wykonane z blachy stalowej 1.5mm z uszczelką i zamkiem. Dostawa zawiera 1 szt. z akcesoriami do montażu. WYKOŃCZENIE KOLORYSTYCZNE Kolor: RAL 7035 z teksturą. DRZWI PEŁNE ATPD WYMIARY DRZWI A ATPD020 ATPD030 B ATPD ATPD ATPD060 ATPD ATPD ATPD ATPD ATPD ATPD ATPD ATPD ATPD ATPD ATPD ATPD ATPD ATPD ATPD DRZWI ZE SZCZELINĄ MODUŁOWĄ ATPD WYMIARY DRZWI ILOŚĆ MODUŁÓW A B [18 mm] ATPD020M X 23 ATPD040M X 23 ATPD080020M X 34 ATPD080040M X 34 DRZWI ZE SZCZELINĄ MODUŁOWĄ ATPD... M Wykonane z blachy stalowej 1.5mm. Dostawa zawiera 1 szt. z akcesoriami do montażu i szyną DIN. WYKOŃCZENIE KOLORYSTYCZNE Kolor: RAL 7035 z teksturą. 104 ARETA SZAFA WIELODRZWIOWA

105 SZAFY WPUST DLA DRZWI POZIOMYCH ATSO Wymagany dla zamknięcia ATPD w strukturze szafy. Wykonany z blachy ocynkowanej 1.5mm. Pojedyncza sztuka z akcesoriami do montażu. WPUST DLA DRZWI POZIOMYCH ATPD ATSO SZEROKOŚĆ ATSO-000C ATSO C 800 Uwaga: ATSO... C w komplecie z zamkiem i zawiasami należy zamontować na drzwiach pełnych ATPD. WYSOKOŚĆ DRZWI OSŁONA BOCZNA GŁĘBOKOŚĆ SZAFY "D" (MM) ATSV ATSV ATSV ATSV ATSV ATSV ATSV ATSV ATSV ATSV ATSV ATSV ATSV ATSV ATSV ATSV ATSV ATSV ATSV ATSV ATSV ATSV ATSV ATSV ATSV ATSV ATSV ATSV ATSV ATSV ATSV ATSV ATSV ATSV ATSV ATSV ATSV ATSV ATSV ATSV ATSV ATSV ATSV ATSV OSŁONA BOCZNA ATSV Wykonana z blachy stalowej 1.5mm. Dostawa zawiera 2 szt. z akcesoriami do montażu. PŁYTA POZIOMA ATDO Wykonana z blachy ocynkowanej 1.5mm. Dostawa zawiera 1 szt. z akcesoriami do montażu. PŁYTA POZIOMA ATDO SZEROKOŚĆ SZAFY A ATDO ATDO WYMIARY B ATDO ATDO ATDO ATDO ATDO ATDO ATDO ATDO ATDO ATDO ATDO ATDO SZYNA WTPR Wykonana z blachy ocynkowanej 2.0mm. Dostawa zawiera 2 szt. z akcesoriami do montażu. WTPR WTPR WTPR WTPR WTPR WTPR WTPR WTPR SZYNY DŁUGOŚĆ A ARETA SZAFA WIELODRZWIOWA

106 ZESTAW POŁĄCZENIOWY ATKU-004 Wykonany z blachy stalowej ocynkowanej 4.0mm. Umożliwia łączenie drzwi szafy w szybki i efektywny sposób. Uwaga: aby podnieść zespół szaf połączonych razem za pomocą zestawu ATKU-004, należy użyć wsporników do podnoszenia WTSS-001. Dostawa zawiera 8 szt. z akcesoriami do montażu. ZESTAW DO MONTAŻU PANELI BOCZNYCH ATKF-001 Do montażu paneli bocznych w szafie wielodrzwiowej. Dostawa zawiera 8 szt. z akcesoriami do montażu. PULPIT DLA DRZWI W SZAFIE WIELODRZWIOWEJ ATLE ATLE SZEROKOŚĆ SZAFY ATLE000 OSŁONA PÓŁKA KOŁNIERZ DOLNY OSŁONA GÓRNA ATLE OSŁONA PÓŁKA KOŁNIERZ DOLNY OSŁONA GÓRNA NR x x x ARETA SZAFA WIELODRZWIOWA

107 SZAFY ARETA SZAFA WIELODRZWIOWA WIDOK ZEWNĘTRZNY dach i podłoga, zdejmowana ściana tylna oraz wsporniki takie same jak w szafie Areta panel górny WTCS wys.=300mm jest wymagany w górnej części szafy powyżej drzwi dla przestrzeni na przewody panel modułowy pełny przykręcany ATAV; oddzielnie muszą być zamówione szyny pionowe oraz bloki ATSO... B panel modułowy pełny przykręcany ATAV szer.=200mm dla przedziału kablowego drzwi modułowe na zawiasach ATPD z możliwością wstawienia wydzielonej kabiny; należy zamówić oddzielnie ramy poziome z zawiasami ATSO... C panel podłogi WTCS wys.=100mm wymagane do montażu pod drzwiami dla przestrzeni na przewody GŁÓWNE AKCESORIA ATFI panele boczne Pojedyncza struktura Areta z szerokością W= mm i glębokością -800mm może być podzielona na kilka przedziałów z zewnętrznymi drzwiami, które pozwalają na zainstalowanie wewnętrznej kabiny. ATKF-001 zestaw montażowy 107 ARETA SZAFA WIELODRZWIOWA

108 WIDOK WEWNĘTRZNY poziome wsporniki ATSO-C z zawiasami do instalacji drzwi ATPD poziome wsporniki ATSO-B z blokami dla montażu panelu ATAV za pomocą śrub profile WTPR wys.=50mm z elementami do montażu WTSF-001 profile WTPR wys.=50mm montowane do struktury ze wspornikami WTFW001 wewnętrzne wsporniki WTPL pozwalają na montaż przedziału o głębokości 250/350mm wspornik działowy ATMD: pozwala na montaż wewnętrznej struktury tworzącej przedział poziomy panel działowy ATDM przedział WTCM (składa się z 2 pionowych paneli działowych, 1 panelu pionowego i płyty częściowej) regulacja głębokości wraz z akcesoriami dla montażu płyty WA szyna dla wewnętrznego wspornika WTTG-L, umożliwiająca montaż na wsporniku wewnętrznym WTPL do podłogi szafy szyna dla przedziału kablowego WTTG płyta dla przepustu kablowego WTTM Liczba wsporników ATSO jest równa liczbie pionowych elementów dzielących szafę na kolumny. 108 ARETA SZAFA WIELODRZWIOWA

109 SZAFY ARETA KONFIGURACJA SZAFY WIELODRZWIOWEJ KOMBINACJE TYP A B SZEROKOŚĆ SZAFY KOMBINACJE KOMPOZYCJA SZAFY (*) 200 (*) (*) 400 (*) C (*) 400 D (*) 400 E 1800 (*) (*) F 1800 (*) 200 (*) 400 G (*) 400 (*)=przedziały RODZAJ KONFIGURACJI Dla innej konfiguracji prosimy o kontakt z dystrybutorem szaf ETA. DACH, PODŁOGA, PANEL TYLNY I WSPORNIKI - stelaż wykonany z blachy stalowej 1.5mm - dach i podłoga wykonany z blachy stalowej 1.5mm - wsporniki i dzielony panel tylny wykonany z blachy stalowej 1.5mm Szafa w wersji flat-pack składa się z dachu, podłogi, 4 wsporników i dzielonego panelu tylnego. WYKOŃCZENIE KOLORYSTYCZNE - stelaż: kolor RAL7035 gładki - panel tylny: kolor RAL7035 z teksturą - dach i podłoga: kolor RAL7025 z teksturą DACH I PODŁOGA ATTF TYP SZEROKOŚĆ GŁĘBOKOŚĆ ATTF SZAFY A A B B C C D D E E F F G G ATTF140060M ATTF140080M ATTF160MB ATTF180MB ATTF160MC ATTF180MC ATTF180060M ATTF180080M ATTF180060ME ATTF180080ME ATTF180060MF ATTF180080MF ATTF200060M ATTF200080M DZIELONY PANEL TYLNY TYP ATRM ATRM WYSOKOŚĆ SZAFY A ATRM140180A A ATRM140200A A ATRM140220A B ATRM B ATRM B ATRM C ATRM160180C C ATRM160200C C ATRM160220C D ATRM180180D D ATRM180200D D ATRM180220D E ATRM180180E E ATRM180200E WSPORNIKI ATMT E F ATRM180220E ATRM180180F ATMT WYSOKOŚĆ F F ATRM180200F ATRM180220F ATMT ATMT G G ATRM200180G ATRM200200G ATMT G ATRM200220G ARETA SZAFA WIELODRZWIOWA

110 ARETA SZAFA WIELODRZWIOWA AKCESORIA WSPORNIK MODUŁOWY DZIELĄCY ATMD Wykonany z blachy stalowej 1.5mm. Dostawa zawiera 1 szt. ze śrubami montażowymi. WYKOŃCZENIE KOLORYSTYCZNE Kolor: RAL 7035 gładki. WSPORNIK MODUŁOWY DZIELĄCY ATMD ATMD ATMD ATMD ATMD WYSOKOŚĆ PANEL MODUŁOWY PEŁNY PRZYKRĘCANY ATAV SZER.=200MM WYS.=1800/2000 Wykonane z blachy stalowej 1.5mm. Dostawa zawiera 1 szt. ze śrubami montażowymi. WYKOŃCZENIE KOLORYSTYCZNE Kolor: RAL7035 z teksturą. PANEL MODUŁOWY PEŁNY, PRZYKRĘCANY ATAV ATAV WYMIARY SZEROKOŚĆ WYSOKOŚĆ ATAV ATAV ATAV PANEL MODUŁOWY PEŁNY PRZYKRĘCANY ATAV Wykonany z blachy stalowej 1.5mm. Dostawa zawiera 1 szt ze śrubami montażowymi. WYKOŃCZENIE KOLORYSTYCZNE Kolor: RAL7035 z teksturą. PANEL MODUŁOWY PEŁNY, PRZYKRĘCANY ATAV ATAV WYMIARY SZEROKOŚĆ WYSOKOŚĆ ATAV ATAV ATAV ATAV ATAV ATAV ATAV ATAV ATAV ATAV ATAV ATAV ATAV ARETA SZAFA WIELODRZWIOWA AKCESORIA

111 SZAFY PANEL DACH / PODŁOGA WTCS Wykonany z blachy stalowej 1.5mm. Dostawa zawiera 1 szt ze śrubami montażowymi i akcesoriami do montażu. WYKOŃCZENIE KOLORYSTYCZNE Kolor: RAL7035 z teksturą. PANEL DACH / PODŁOGA WTCS WTCS WYMIARY SZEROKOŚĆ WYSOKOŚĆ WTCS WTCS WTCS WTCS WTCS WTCS SZYNA MODUŁOWA POZIOMA ATSO Do montażu panelu ATAV i drzwi ATPD. Wykonana z blachy ocynkowanej 1.5mm Dostawa zawiera 1 szt. ze śrubami do montażu i akcesoriami. SZYNA MODUŁOWA POZIOMA DLA PANELU ATAV SZEROKOŚĆ ATSO ATSO B ATSO-000B ATSO B SZYNA MODUŁOWA POZIOMA DLA DRZWI ATPD ATSO ATSO C ATSO-000C ATSO C SZEROKOŚĆ Poprzeczka ATSO... B w komplecie z blokadą zamka do montażu na panelu przykręcanym ATAV. Poprzeczka ATSO... C w komplecie z blokadą zamka do montażu na drzwiach pełnych ATPD. 111 ARETA SZAFA WIELODRZWIOWA AKCESORIA

112 DRZWI MODUŁOWE PEŁNE ATPD Wykonane z blachy stalowej 1.5mm. Dostawa zawiera 1 szt. ze śrubami i akcesoriami montażowymi. WYKOŃCZENIE KOLORYSTYCZNE Kolor: RAL7035 z teksturą. DRZWI MODUŁOWE PEŁNE ATPD ATPD WYMIARY SZEROKOŚĆ WYSOKOŚĆ ATPD ATPD ATPD ATPD ATPD ATPD ATPD ATPD ATPD ATPD ATPD ATPD ATPD ATPD ATPD ATPD ATPD ATPD ATPD060 ATPD ATPD ATPD ATPD ATPD ATPD ATPD ATPD ATPD ATPD ATPD ATPD ATPD WSPORNIK WEWNĘTRZNY WTPL Wykonany z blachy stalowej 1.5mm. Dostawa zawiera 2 szt. z akcesoriami montażowymi. WSPORNIK WEWNĘTRZNY WTP WTPL WYSOKOŚĆ SZAFY WYSOKOŚĆ PANELU FRONTOWEGO H A B WTPL WTPL WTPL WTPL WTPL WTPL WTPL WTPL WTPL WTPL WTPL WTPL ARETA SZAFA WIELODRZWIOWA AKCESORIA

113 SZAFY SZYNA DLA WSPORNIKA WEWNĘTRZNEGO WTTG-L Wykonane z blachy ocynkowanej 1.5mm. Dostawa zawiera 2 szt. z akcesoriami do montażu. SZYNA DLA WSPORNIKA WEWNĘTRZNEGO WTTG-L GŁĘBOKOŚĆ WTTG WTTG-000L WTTG L 800 SZYNA DZIELĄCA DLA PRZEDZIAŁU KABLOWEGO Wykonana z blachy ocynkowanej 1.2mm. Dostawa zawiera 1 szt. z akcesoriami do montażu. SZYNA DZIELĄCA DLA PRZEDZIAŁU KABLOWEGO GŁĘBOKOŚĆ WTTG WTTG-000 WTTG PŁYTA PRZEDZIAŁU KABLOWEGO Wykonana z blachy stalowej 1.2mm. Dostawa zgodnie ze specyfikacją szafy. PŁYTA PRZEDZIAŁU KABLOWEGO WTTM TYP WTTM SZEROKOŚĆ GŁĘBOKOŚĆ SZAFY A A B B C C D D E E F F G G WTTM WTTM WTTM-160 WTTM-180 WTTM-160C WTTM-180C WTTM D WTTM D WTTM E WTTM E WTTM F WTTM F WTTM G WTTM G POZIOMY PANEL MODUŁOWY DZIELĄCY ATDM Wykonany z blachy stalowej 1.5mm. Dostawa zawiera 1 szt. z akcesoriami do montażu. POZIOMY PANEL MODUŁOWY DZIELĄCY ATDM WYMIARY ATDM SZEROKOŚĆ GŁĘBOKOŚĆ ATDM ATDM ATDM ATDM ATDM ATDM ARETA SZAFA WIELODRZWIOWA AKCESORIA

114 PRZEDZIAŁ WTCM Wykonany z blachy ocynkowanej 1.5mm. Dostawa zawiera 1 przedział z akcesoriami do montażu: - 1 płyta pionowa - 2 pokrywy poziome - 1 płyta dzieląca PRZEDZIAŁ WTCM WYMIARY WTCM SZEROKOŚĆ WYSOKOŚĆ GŁĘBOKOŚĆ WTCM WTCM WTCM WTCM WTCM WTCM WTCM WTCM WTCM WTCM WTCM WTCM WTCM WTCM WTCM WTCM WTCM WTCM WTCM WTCM WTCM WTCM WTCM WTCM WTCM WTCM WTCM WTCM WTCM WTCM WTCM WTCM WTCM WTCM WTCM WTCM WTCM WTCM WTCM WTCM REGULACJA PŁYTY WA Wykonane z blachy ocynkowanej 1.5mm. Dostawa zawiera 4 szt. z śrubami do montażu. WA WA975 WA976 REGULACJA PŁYTY GŁĘBOKOŚĆ Dostępne na zamówienie. 114 ARETA SZAFA WIELODRZWIOWA AKCESORIA

115 SZAFY SZYNA WYS.=50MM WTPR Szyna umożliwia ustawienie na głebokości wspornika wewnętrznego WTPL. Wykonana z blachy ocynkowanej 1.5mm z otworami co 25mm. Do montażu na stelażu za pomocą wsporników montażowych WTFW001. Dostawa zawiera 2 szt. SZYNA WYS.=50MM WTPR GŁĘBOKOŚĆ SZAFY WTPR WTPR CP WTPR CP 800 WSPORNIKI MONTAŻOWE WTFW001 Wykonane z blachy ocynkowanej 2.5mm. Dostawa zawiera 4 szt. z akcesoriami do montażu. 115 ARETA SZAFA WIELODRZWIOWA AKCESORIA

116 ARETA SZAFA MODUŁOWA Dostawa zawiera: - stelaż - panel tylny - dach - podłoga - regulowany przepust kablowy WYKOŃCZENIE KOLORYSTYCZNE Malowanie proszkowe: epoxy-poliester - stelaż: RAL 7035 gładki - panel tylny: RAL 7035 z teksturą - dach i podłoga: RAL 7025 z teksturą CERTYFIKATY I DOPUSZCZENIA STOPIEŃ OCHRONY - IP54 zgodny z IEC EN62208; EN60529 dla szafy z drzwiami przeszklonymi - IP55 dla szafy z drzwiami pełnymi - NEMA 12 zgodny z UL508A; UL50 - odporność na uderzenia IK10 zgodne z IEC EN62208; EN50102 GŁÓWNE AKCESORIA ATFI panele boczne (str. 44) ATZE cokół modułowy (str. 45) przestrzeń dostępna dla paneli śruby oczkowe do podnoszenia (str. 46) wsporniki wzmacniające (str. 46) widok frontu bez drzwi 116 ARETA SZAFA MODUŁOWA

117 SZAFY STELAŻ ATSM DLA SZAFY MODUŁOWEJ ARETA WYMIARY SZAFY SZEROKOŚĆ WYSOKOŚĆ GŁĘBOKOŚĆ ARETA ARETA061804ST ARETA061805ST 1800 ARETA061806ST ARETA061808ST ARETA081804ST ARETA081805ST ARETA081806ST ARETA081808ST ARETA062004ST ARETA062005ST 2000 ARETA062006ST ARETA062008ST ARETA082004ST ARETA082005ST ARETA082006ST ARETA082008ST Uwaga: aby zamówić wersję do samodzielnego montażu należy użyć kodów: - ATTF=szerokość ATRE=szerokość -800, wysokość ATPX=szerokość -800, wysokość Te kody należy dodać do stelaża ATSM STELAŻ MODUŁOWY ATSM Nr 1 i 2 wykonane z blachy stalowej 1.5mm. Nr 3 wykonany z blachy stalowej 1.5mm malowanie RAL7035 z teksturą. ATSM-ATPX ATSM ATPX060180S* WYMIARY SZAFY SZEROKOŚĆ WYSOKOŚĆ ATSM ATPX080180S* ATSM ATPX060200S* 2000 ATSM ATPX080200S* STELAŻ MODUŁOWY NR 1 DWA WSPORNIKI 2 DWIE OSŁONY 3 DWIE SZYNY MODUŁOWE 4 DRZWI PRZESZKLONE 1 DWA WSPORNIKI 2 DWIE OSŁONY 3 DWIE SZYNY MODUŁOWE 4 DRZWI PRZESZKLONE 1 DWA WSPORNIKI 2 DWIE OSŁONY 3 DWIE SZYNY MODUŁOWE 4 DRZWI PRZESZKLONE 1 DWA WSPORNIKI 2 DWIE OSŁONY 3 DWIE SZYNY MODUŁOWE 4 DRZWI PRZESZKLONE *Drzwi bez wsporników montażowych SZYNA DIN 117 ARETA SZAFA MODUŁOWA

118 ARETA/E.GO SZAFA MODUŁOWA WSPÓLNE AKCESORIA NR LEGENDA 1 PŁYTA CZĘŚCIOWA POZIOMA: ATDO 2 POKRYWA PRZEDNIA: ATSA 3 PŁYTA MONTAŻOWA: ATPU 4 SZYNA WTPR CP (H=1800) 4 SZYNA WTPR CP (H=2000) NR LEGENDA 1 PŁYTA POZIOMA PEŁNA: ATDO 2 OSŁONA PRZEDNIA:ATSA 3 PŁYTA MONTAŻOWA:ATPU GŁĘBOKOŚĆ SZAFY P PŁYTA POZIOMA (POJEDYNCZA) PŁYTA CZĘŚCIOWA POZIOMA PŁYTA PEŁNA POZIOMA D MAX. SZAFA SZER.= SZAFA SZER.=800 SZAFA SZER.= SZAFA SZER.= ATDO-010 ATDO ATDO-025 ATDO ATDO-015 ATDO ATDO-025 ATDO ATDO-010 ATDO ATDO-040 ATDO ATDO-015 ATDO ATDO-040 ATDO ATDO-025 ATDO ATDO-040 ATDO ATDO-010 ATDO ATDO-050 ATDO ATDO-015 ATDO ATDO-050 ATDO ATDO-025 ATDO ATDO-050 ATDO ATDO-040 ATDO ATDO-050 ATDO ATDO-010 ATDO ATDO-070 ATDO ATDO-015 ATDO ATDO-070 ATDO ATDO-025 ATDO ATDO-070 ATDO ATDO-040 ATDO ATDO-070 ATDO ARETA/E.GO SZAFA MODUŁOWA WSPÓLNE AKCESORIA

119 SZAFY NR LEGENDA 1 SZYNA CZĘŚCIOWA: WTPR 2 PŁYTA MONTAŻOWA: ATPU 3* SZYNA WTPR CP (WYS=1800) 3* SZYNA WTPR CP (WYS=2000) *Należy zamówić oddzielnie: zestaw montażowy dla profili WTSF-001CP. NR LEGENDA 1 SZYNA PEŁNA: WTPR 2 PŁYTA MONTAŻOWA: ATPU GŁĘBOKOŚĆ SZAFY P SZYNY (2 SZTUKI) GŁĘBOKOŚĆ CZĘŚCIOWA D MAX. WTPR 125 WTPR WTPR WTPR WTPR WTPR WTPR WTPR WTPR WTPR WTPR WTPR WTPR WTPR GŁĘBOKOŚĆ PEŁNA WTPR WTPR WTPR WTPR WTPR WTPR WTPR WTPR WTPR WTPR WTPR WTPR WTPR WTPR ARETA/E.GO SZAFA MODUŁOWA WSPÓLNE AKCESORIA

120 PŁYTA POZIOMA ATDO Wykonano z blachy ocynkowanej 1.5mm. Dostawa zawiera 1 szt. z akcesoriami do montażu. PŁYTA POZIOMA SZEROKOŚĆ WYMIARY ATDO SZAFY A B ATDO ATDO ATDO ATDO ATDO ATDO ATDO ATDO ATDO ATDO ATDO ATDO PANEL PEŁNY SZEROKOŚĆ WYMIARY ATPM SZAFY A B ATPM ATPM ATPM ATPM ATPM ATPM ATPM ATPM ATPM ATPM ATPM ATPM ATPM ATPM PANEL PEŁNY ATPM Wykonany z blachy stalowej 1.5mm pomalowany na kolor RAL7035 z teksturą. Dostawa zawiera 1 szt. z akcesoriami do montażu. PŁYTA MONTAŻOWA ATPU Wykonana z blachy ocynkowanej 2.0mm. Dostawa zawiera 1 szt. z akcesoriami do montażu. ATPU ATPU-020 PŁYTA MONTAŻOWA SZEROKOŚĆ SZAFY WYSOKOŚĆ PANELU 200 ATPU WYMIARY A B ATPU ATPU ATPU ATPU ATPU ATPU ATPU ATPU ATPU ATPU ATPU ATPU OSŁONA FRONTOWA OSŁONA FRONTOWA ATSA ATSA ATSA-000 ATSA SZEROKOŚĆ SZAFY 800 Wykonana z blachy ocynkowanej 1.5mm. Dostawa zawiera 1 szt. z akcesoriami do montażu. 120 ARETA/E.GO SZAFA MODUŁOWA WSPÓLNE AKCESORIA

121 SZAFY WTPR WTPR WTPR WTPR WTPR WTPR WTPR SZYNY DŁUGOŚĆ A SZYNY WTPR Wykonany z blachy ocynkowanej 2.0mm. Dostawa zawiera 2 sztuki z akcesoriami do montażu. PANEL OTWOROWANY ATPM Wykonany z blachy stalowej 1.5mm malowanej RAL7035 z teksturą. Dostawa zawiera 1 szt z akcesoriami do montażu i szyną DIN. ATPM ATPM020M PANEL OTWOROWANY SZEROKOŚĆ SZAFY A 476 ATPM040M 476 WYMIARY B ILOŚĆ MODUŁÓW X X 23 ATPM080020M X 34 ATPM080040M X 34 ATPH ATPH020 PANEL OTWOROWANY WYMIARY WYMIARY SZAFY A ATPH PANEL OTWOROWANY ATPH Wykonany z blachy stalowej 1.5mm malowanej RAL7035 z teksturą. Dostawa zawiera 1 szt. z akcesoriami do montażu i zawiasami. ZAWIASY MDWA-025 Łatwe w montażu, kąt otwarcia 90 stopni, wykonane ze stali ocynkowanej. Dostawa zawiera: 2 szt. z akcesoriami do montażu. 121 ARETA/E.GO SZAFA MODUŁOWA WSPÓLNE AKCESORIA

122 Kompleksowy program złącz Zadzwoń tel Zawsze wysoka jakość w dobrej cenie Korytka kablowe i akcesoria do szaf rozdzielczych Zadzwoń tel a.szymanska@astat.com.pl Innowacyjne metody przeprowadzania przewodów Zadzwoń tel b.kocik@astat.com.pl Już dostępne bazy do EPLAN ELECTRIC P8 Drukarka termotransferowa Zadzwoń tel b.kocik@astat.com.pl Profesjonalny system oznaczeń

123 SZAFY SZAFY DLA PC PRZEMYSŁOWEGO - szafy z frontem PC o innowacyjnym designie - szafy PC z wysuwaną szufladą - stanowiska dla PC przemysłowego 123 SZAFY PC

124 ARETA PC / - stelaż ARETA z drzwiami tylnymi lub panelem tylnym - kompletny panel frontowy PC ATPC (specyfikacja na następnej stronie) - wspornik monitora - wspornik CPU WYKOŃCZENIE KOLORYSTYCZNE - malowanie proszkowe: epoxy-poliester - stelaż: kolor RAL 7035 gładki - drzwi lub panel tylny: kolor RAL 7035 z teksturą - dach, podłoga i panel frontowy PC: kolor RAL 7025 z teksturą - panele frontowe oraz uchylna półka: szare aluminium z teksturą STOPIEŃ OCHRONY - IP 55. zamykany dostęp do CPU wykonanie z pleksiglasu (wym. 170x455) GŁÓWNE AKCESORIA panele boczne ATFI (str. 44) cokół dla Areta PC (str. 131) (1) wspornik monitora WTMO000 (2) wspornik CPU WTPU000 (str. 128) SPECYFIKACJA WYMIAROWA WYMIARY WYMIARY SZAFY INNE WYMIARY SZEROKOŚĆ WYSOKOŚĆ GŁĘBOKOŚĆ SZEROKOŚĆ WYSOKOŚĆ GŁĘBOKOŚĆ B C D E F G ARETA PC

125 SZAFY Y DLA SZAFY ZŁOŻONEJ ARETA PC WYMIARY SZAFY SZAFA Z DRZWIAMI TYLNYMI SZAFA Z PANELEM TYLNYM L A P ATPC061605FP ATPC061605FR 1 ATPC061606FP ATPC061606FR ATPC061608FP ATPC061608FR ATPC061805FP ATPC061805FR 1800 ATPC061806FP ATPC061806FR ATPC061808FP ATPC061808FR ATPC062005FP ATPC062005FR 2000 ATPC062006FP ATPC062006FR ATPC062008FP ATPC062008FR Wspornik monitora WTMO i wspornik CPU WTPU w komplecie. Y DLA SZAFY FLAT-PACK ARETA PC WYMIARY DACH + PODŁOGA FRONT ATPC + WSPORNIKI DRZWI TYLNE + WSPORNIKI PANEL TYLNY + WSPORNIKI L A P ATTF050 ATPC ATPO ATRE ATTF060 ATPC ATPO ATRE ATTF080 ATPC ATPO ATRE ATTF050 ATPC ATPO ATRE ATTF060 ATPC ATPO ATRE ATTF080 ATPC ATPO ATRE ATTF050 ATPC ATPO ATRE ATTF060 ATPC ATPO ATRE ATTF080 ATPC ATPO ATRE Wspornik monitora WTMO i wspornik CPU WTPU w komplecie. FRONT PC ATPC / Front PC składa się z: - stelaż wykonany z blachy stalowej 1.5mm - przezroczyste drzwi do podglądu monitora, wykonane z blachy stalowej z powłoką termoplastyczną - wychylna szuflada dla montażu klawiatury, wykonana z blachy stalowej 1.5mm - drzwi dolne wykonane z blachy stalowej 2.0mm - drzwi przezroczyste z pleksiglasu z uszczelką dla CPU - przepust kablowy dla przewodów klawiatury i myszy - taśma dwustronna dla instalacji klawiatury - uszczelka i akcesoria do montażu - para wsporników WYKOŃCZENIE KOLORYSTYCZNE Stelaż: RAL 7025 z teksturą. Panele frontowe i wychylna szuflada: kolor ciemno szary z teksturą. WYMIARY MAX. KLAWIATURY WERSJA SZEROKOŚĆ WYSOKOŚĆ GŁĘBOKOŚĆ STANDARD Z PÓŁKĄ DLA MYSZY ARETA PC

126 ARETA PC Z WYSUWANĄ SZUFLADĄ / Dostawa zawiera: - stelaż wykonany z blachy stalowej 1.5mm z drzwiami tylnymi i drzwiami przednimi dolnymi pełnymi Na część frontową składają się: - drzwi górne przezroczyste do podglądu monitora (alternatywnie przykręcany panel pełny lub na zawiasach) - wysuwana szuflada z wychylnym frontem oraz wysuwaną podkładką do myszy (alternatywnie panel zaślepiający) - szczelna obudowa do separacji klawiatury z przepustem dla przewodów klawiatury i myszy - dwustronna taśma do instalacji klawiatury, wspornik monitora WYKOŃCZENIE KOLORYSTYCZNE Malowanie proszkowe: epoxy-poliester. - stelaż: kolor RAL 7035 gładki - front PC i drzwi tylne: kolor RAL 7035 z teksturą - dach i podłoga: kolor RAL 7025 z teksturą - profile do montażu przezroczystego panelu: kolor RAL 7025 STOPIEŃ OCHRONY -IP 55 SPECYFIKACJA WYMIAROWA GŁÓWNE AKCESORIA ATFI panele boczne (str. 44) WYMIARY INNE WYMIARY SZEROKOŚĆ WYSOKOŚĆ GŁĘBOKOŚĆ A B H P śruby oczkowe do podnoszenia (str. 46) wsporniki do podnoszenia (str. 46) cokół dla Areta PC (str. 131) 126 ARETA PC Z WYSUWANĄ SZUFLADĄ

127 SZAFY WYMIARY SZAFY SZEROKOŚĆ WYSOKOŚĆ GŁĘBOKOŚĆ STELAŻ Z DOLNYMI DRZWIAMI (A) Y DLA ARETA PC Z WYSUWANĄ SZUFLADĄ GÓRNE DRZWI PRZESZKLONE* (B) WYSUWANA SZUFLADA ** (C) ATPC061806CEC ATPC180PX ATPC001CE ATPC061808CEC ATPC180PX ATPC001CE WSPORNIK MONITORA (D) WTPU000 WTPU ATPC062006CEC ATPC200PX ATPC001CE WTPU ATPC062008CEC ATPC200PX ATPC001CE WTPU000 * Alternatywnie może być zainstalowany, górny przykręcany panel pełny ATPC... PN lub panel na zawiasach ATPC... PC ** Alternatywnie może być zainstalowany panel pełny zaślepiający ATPC015PN STELAŻ Z DRZWIAMI PEŁNYMI DOLNYMI ATPC... CEC (A) / Front PC z wysuwaną szufladą składa się z: - stelaża z drzwiami tylnymi - dolnych drzwi wykonanych z blachy stalowej 2.0mm - tylnych drzwi wykonanych z blachy stalowej 2.0mm Kompletny front wymaga wyposażenia w wysuwaną szufladę i wspornik monitora. WYKOŃCZENIE KOLORYSTYCZNE - stelaż: kolor RAL 7035 gładki - dach i podłoga: kolor RAL 7025 z teksturą - drzwi: kolor RAL 7035 z teksturą DRZWI GÓRNE PRZESZKLONE ATPC... PX(B) Wykonane z blachy stalowej 2.0mm z oknem z pleksiglasu. Drzwi z profilami montażowymi, zawiasy i akcesoria. WYKOŃCZENIE KOLORYSTYCZNE Kolor: RAL 7035 z teksturą. 127 ARETA PC Z WYSUWANĄ SZUFLADĄ

128 WYSUWANA SZUFLADA ATPC001CE (C) Wykonana z blachy stalowej 1.5mm. WYKOŃCZENIE KOLORYSTYCZNE Kolor: RAL 7035 z teksturą. Szuflada z wychylnym frontem, kompletna z podkładką dla myszy i podwójnym zamkiem centralnym. WSPORNIK MONITORA WTPU000 (D) Wykonana z blachy stalowej 1.5mm. WYKOŃCZENIE KOLORYSTYCZNE Kolor: RAL 7035 z teksturą. Kompletny wspornik z akcesoriami do montażu. 128 ARETA PC Z WYSUWANĄ SZUFLADĄ

129 SZAFY AKCESORIA DODATKOWE ARETA PC SZAFA Z WYSUWANĄ SZUFLADĄ GÓRNY PRZYKRĘCANY PANEL PEŁNY ATPC... PN (LUB ATPC... PX) Wykonany z blachy stalowej 1.5mm. WYKOŃCZENIE KOLORYSTYCZNE Kolor: RAL 7035 z teksturą. Kompletny panel z profilami montażowymi i akcesoriami. GÓRNY PRZYKRĘCANY PANEL PEŁNY ATPC WYSOKOŚĆ SZAFY A ATPC180PN ATPC200PN GÓRNY PANEL PEŁNY NA ZAWIASACH ATPC WYSOKOŚĆ SZAFY A ATPC180PC ATPC200PC GÓRNY PANEL PEŁNY NA ZAWIASACH ATPC...PC (LUB ATPC...PX) Wykonano z blachy stalowej 2.0mm. WYKOŃCZENIE KOLORYSTYCZNE Kolor: RAL 7035 z teksturą. Panel z profilami montażowymi, zawiasy i akcesoria do montażu. PEŁNY PANEL ZAŚLEPIAJĄCY ATPC015PN Wykonany z blachy stalowej 1.5mm. WYKOŃCZENIE KOLORYSTYCZNE Kolor: RAL 7035 z teksturą. Panel z akcesoriami montażowymi. miejsce montażu wsporników 129 ARETA PC Z WYSUWANĄ SZUFLADĄ

130 ARETA PC AKCESORIA UZUPEŁNIAJĄCE WYSUWANA PÓŁKA WTRS Wykonana z blachy stalowej 1.5mm. Maksymalna obciążalność 30kg. WYSUWANA PÓŁKA WTRS WTRS000 WYSUWANA SZUFLADA (MAX OBCIĄŻALNOŚĆ 30KG) 1 SZT. Z SZYNAMI ŚLIZGOWYMI Należy zamówić oddzielnie: - WTPR szyny ślizgowe SZYNY MONTAŻOWE DLA WTRS WTPR GŁĘBOKOŚĆ SZAFY WTPR CP WTPR CP WTPR CP WTPR CP SZYNY MONTAŻOWE 2 SZTUKI 400 SZYNY MONTAŻOWE 2 SZTUKI 500 SZYNY MONTAŻOWE 2 SZTUKI SZYNY MONTAŻOWE 2 SZTUKI 800 max. 420mm PÓŁKA STAŁA WTPR Wykonana z blachy stalowej 2.0mm. PÓŁKA STAŁA WTPR GŁĘBOKOŚĆ SZAFY WTRP050 PÓŁKA 514 WTRP060 PÓŁKA 614 WTRP080 PÓŁKA SZTUKA Z AKCESORIAMI DO MONTAŻU 1 SZTUKA Z AKCESORIAMI DO MONTAŻU 1 SZTUKA Z AKCESORIAMI DO MONTAŻU 130 ARETA PC AKCESORIA UZUPEŁNIAJĄCE

131 SZAFY PÓŁKA DLA KLAWIATURY Z PODKŁADKĄ DO MYSZY WTMS Półka do klawiatury wykonana z blachy stalowej 1.5mm, z boczną wysuwaną podkładką do myszy. PÓŁKA DO KLAWIATURY Z PODKŁADKĄ DO MYSZY WTMS WTMS001 PÓŁKA DO KLAWIATURY 1 SZTUKA Z AKCESORIAMI Z BOCZNĄ PODKŁADKĄ DO MYSZY DO MONTAŻU klawiatura MAKSYMALNE WYMIARY KLAWIATURY SZEROKOŚĆ WYSOKOŚĆ GŁĘBOKOŚĆ ATZP GŁEBOKOŚĆ SZAFY ATZP-050 ATZP-060 ATZP-080 ATZP-050S ATZP-060S ATZP-080S A COKÓŁ COKÓŁ H= SZTUKA Z AKCESORIAMI DO MONTAŻU DLA SZAFY PC H=1800/2000 COKÓŁ H= SZTUKA Z AKCESORIAMI DO MONTAŻU DLA SZAFY PC H=1800/2000 COKÓŁ H= SZTUKA Z AKCESORIAMI DO MONTAŻU DLA SZAFY PC H=1800/2000 COKÓŁ H= SZTUKA Z AKCESORIAMI DO MONTAŻU DLA SZAFY PC H=1 COKÓŁ H= SZTUKA Z AKCESORIAMI DO MONTAŻU DLA SZAFY PC H=1 COKÓŁ H= SZTUKA Z AKCESORIAMI DO MONTAŻU DLA SZAFY PC H=1 Kolor: RAL 7025 z teksturą przód COKÓŁ ARETA PC OTWORY DO MONTAŻU DO PODŁOGI KÓŁKA WTRU-001 Dla szafy PC montowanej w szeregu szaf może być użyty także standardowy cokół ATZE. Wysokiej jakości kółka poliamidowe. Maksymalna obciążalność 80kg na każde kółko. Dostawa zawiera 4 sztuki, (2 kółka z hamulcem, 2 kółka obrotowe). 131 ARETA PC AKCESORIA UZUPEŁNIAJĄCE

132 OBUDOWY PC SZAFA DO MONITORA I CPU PCCO Możliwość zamontowania monitora, jednostki centralnej i klawiatury. Jako opcja możliwość wyposażenia w wysuwaną półkę dla myszy. Monitor jest chroniony porzez przezroczysty panel wykonany z blachy stalowej z powłoką termoplastyczną i pleksiglasu. Przezroczyste drzwi zapewniają pełną ochronę CPU od czynników zewnętrznych, także dzięki uchylnej pokrywie dolnej. / - wykonane z blachy stalowej 1.5mm - zdejmowana pokrywa tylna wykonana z blachy stalowej 1.5mm - przezroczyste drzwi do podglądu monitora, wykonane z blachy stalowej z powłoką termoplastyczną - uchylna półka do montażu klawiatury, wykonana z blachy stalowej 1.5mm - regulowany wspornik monitora wykonany z blachy stalowej 2.0mm - wspornik CPU, blacha stalowa 2.0mm - przeźroczyste drzwi do ochrony i dostępu do CPU - przepust kablowy do przewodów klawiatury i myszy - dwustronna taśma do instalacji klawiatury - kolumna wspierająca PCSU - piedestał z nóżkami PCBA WYKOŃCZENIE KOLORYSTYCZNE Malowanie proszkowe: epoxy-poliester. Kolor: RAL 7035 z teksturą. Drzwi i wysuwana półka: szare aluminium z teksturą. STOPIEŃ OCHRONY IP 55. OBUDOWA PCCO PC zamykany dostęp do CPU wykonanie z pleksiglasu (wym. 170x455) PCCO610 PCSU800 PCBA OBUDOWA PC WSPORNIK PIEDESTAŁ Z NÓŻKAMI AKCESORIA DLA MYSZY AKCESORIA DO MYSZY Wspornik klawiatury wykonany z blachy stalowej 1.5mm z boczną półką dla myszy. Dostawa zawiera 1 szt. z akcesoriami do montażu. klawiatura WTMS WTMS001 PÓŁKA KLAWIATURY DO MYSZY mysz 132 OBUDOWY PC

133 SZAFY SZAFA DO MONITORA PCIN Wysuwana szuflada na klawiaturę z podkładką na mysz, dostęp poprzez uchylne drzwi, zapewniające właściwą ochronę IP. / - stelaż wykonany z blachy stalowej 1.5mm - zdejmowana tylna osłona wykonana z blachy stalowej 1.5mm - przezroczyste drzwi dla podglądu monitora, wykonane z blachy stalowej z powłoką termoplastyczną - regulowany wspornik monitora wykonany z blachy stalowej 2.0mm - szuflada z blachy stalowej 1.5mm, zawiera: parę wsporników teleskopowych, wysuwana półka dla myszy, uchylne drzwi przednie z blokadą - kolumna wspierająca PCSU - piedestał z nóżkami PCBA WYKOŃCZENIE KOLORYSTYCZNE Malowanie proszkowe: epoxy-poliester. Kolor: RAL 7035 z teksturą. Panel frontowy i konsola: szare aluminium z teksturą. STOPIEŃ OCHRONY IP 55. SZAFA PCIN PC PCIN608 PCSU900 PCBA SZAFA PC+SZUFLADA KLAWIATURY Z PODKŁADKĄ DLA MYSZY I UCHYLNYMI DRZWIAMI WSPORNIK PIEDESTAŁ Z NÓŻKAMI półka dla myszki otwarte 420 AKCESORIA DLA OBUDOWY PC KÓŁKA WTRU WTRU-001 ILOŚĆ SZTUK KÓŁKA OBUDOWY PC

134 W ofercie firmy Astat Sp. z o.o.: Przekaźniki interfejsowe firmy FINDER Zadzwoń tel r.solinski@astat.com.pl SERIA 39 przekaźnikowe moduły sprzęgające MasterINTERFACE Przekaźnikowe moduły sprzęgające serii 39 MasterINTERFACE to nowa koncepcja w przekaźnikach firmy FINDER: Wąskie moduły interfejsowe (tylko 6,2mm), dostępne są w pięciu różnych wersjach dedykowanych do sterowników PLC. MasterBASIC - przekaźnikowy moduł sprzęgający (interfejsowy), wersja podstawowa do zastosowania w każdym systemie i aplikacji, jako element pośredniczący. MasterPLUS - przekaźnikowy moduł sprzęgający (interfejsowy), wersja wyposażona w bezpiecznik topikowy (wkładka wymienna 5x20mm) nowatorskie rozwiązanie w modułach interfejsowych 6,2mm. MasterBASIC MasterPLUS posiada te same cechy co MasterBASIC, a dodatkowo zapewnia wyjątkową ochronę obwodu wyjściowego, dzięki zastosowaniu wymiennej wkładki topikowej. Podstawowe zadanie wbudowanego zabezpieczenia to ochrona wyjścia przekaźnika przed nadmierną wartością prądu przeciążeniem lub zwarciem, mogącymi uszkodzić zestyk lub odbiornik podłączony do wyjścia przekaźnikowego. Wymiana bezpiecznika topikowego (5x20 mm) jest niezmiernie prosta z uwagi na zastosowanie wymiennego gniazda bezpiecznikowego (jako akcesorium do przekaźnika). MasterPLUS MasterINPUT i MasterOUTPUT pozwalają na znaczące zaoszczędzenie czasu podczas instalacji w aplikacjach, gdzie wymagane jest załączenie jednego zestyku. Przekaźniki tego typu umożliwiają bezpośrednie połączenie interfejsu bez potrzeby stosowania dodatkowych terminali, co zapewnia większą przestrzeń w obudowach (rozdzielnicach). MasterINPUT - może być używany jako element pośredniczący pomiędzy czujnikami, stykami lub wyłącznikami krańcowymi, a wejściami sterowników PLC. MasterOutput - zaprojektowany jako interfejs pomiędzy wyjściami sterownika PLC, a przekaźnikami, silnikami i solenoidami. MasterINPUT MasterOUTPUT MasterTIMER - to przekaźnikowy moduł czasowy (przekaźnik czasowy interfejsowy) wielofunkcyjny z wieloma zakresami czasowymi. Mostki grzebieniowe do łączenia zacisków do każdej wersji przekaźników interfejsowych serii 39, dostępne są w trzech różnych kolorach - Niebieskim, Czerwonym i Czarnym MasterTIMER 134 REKLAMA PRZEKAŹNIKI INTERFEJSOWE FIRMY FINDER

135 SZAFKI STEROWNICZE SZAFKI STEROWNICZE ST - oferta: 40 modeli z drzwiami pełnymi, 19 modeli z drzwiami przezroczystymi, szafki z drzwiami pojedynczymi, podwójnymi z zamkiem prętowym - płyta montażowa w komplecie - główne akcesoria: cokół, drzwi wewnętrzne, wkłady modułowe - dodatkowe akcesoria: perforowana płyta montażowa, wentylowany przepust kablowy - skrzynki zaciskowe w 5 wersjach: pokrywa przykręcana na śruby, pokrywa przezroczysta dla systemu bus, z przepustem kablowym, z pokrywą na zawiasach, - szafka RACK19 od 3 do 21U, dwie głębokości 450 i 550mm 135 SZAFKI STEROWNICZE ST

136 SZAFKI ST DRZWI POJEDYNCZE Obudowa i drzwi wykonane z blachy stalowej 1.5mm. Płyta montażowa wykonana z blachy ocynkowanej 2.5mm. WYKOŃCZENIE KOLORYSTYCZNE Malowanie proszkowe: epoxy-poliester. Obudowa i drzwi: kolor RAL7035 z teksturą. - 2 szyny z blachy ocynkowanej zamontowane na drzwiach - płyta montażowa - płyta dławikowa z uszczelką - wkręty uziemiające i akcesoria montażowe - zamek języczkowy z wkładką dla klucza dwupiórkowego 3mm CERTYFIKATY I DOPUSZCZENIA STOPIEŃ OCHRONY - IP66 zgodne z IEC62208; EN NEMA 4 zgodne z UL508A; UL50 - stopień ochrony zagwarantowany dzieki dwuskładnikowej poliuretanowej uszczelce - wytrzymałość na uderzenia IK10 zgodne z IEC EN62208; EN50102 tylko dla A> SZAFKI ST DRZWI POJEDYNCZE

137 SZAFKI STEROWNICZE ST ST2315 ST SZEROKOŚĆ 200MM WYMIARY SZAFKI PRZEPUST KABLOWY DRZWI PŁYTA MONTAŻOWA ILOŚĆ B A P C E F M L H ZAMKÓW ST SZEROKOŚĆ 300MM ST WYMIARY SZAFKI PRZEPUST KABLOWY DRZWI PŁYTA MONTAŻOWA B A P C E F M L H ST ST ST ST ST ILOŚĆ ZAMKÓW 1 1 ST SZEROKOŚĆ 400MM ST WYMIARY SZAFKI PRZEPUST KABLOWY DRZWI PŁYTA MONTAŻOWA B A P C E F M L H ST ST ST ST ST ST ST ST ST ILOŚĆ ZAMKÓW 1 1 ST SZEROKOŚĆ 500MM ST WYMIARY SZAFKI PRZEPUST KABLOWY DRZWI PŁYTA MONTAŻOWA B A P C E F M L H ST ST ST ILOŚĆ ZAMKÓW 1 2 ST SZEROKOŚĆ MM ST WYMIARY SZAFKI PRZEPUST KABLOWY DRZWI PŁYTA MONTAŻOWA B A P C E F M L H ST ST ST ST ST ST ST ST ST ST ST ST ST ILOŚĆ ZAMKÓW 1 1 ST SZEROKOŚĆ 800MM ST WYMIARY SZAFKI PRZEPUST KABLOWY DRZWI PŁYTA MONTAŻOWA B A P C E F M L H ST ST ST ST ST ILOŚĆ ZAMKÓW SZAFKI ST DRZWI POJEDYNCZE

138 SZAFKI ST DRZWI PODWÓJNE Obudowa i drzwi wykonane z blachy stalowej 1.5mm. Płyta montażowa podwójnie zagięta na krawędziach wykonana z blachy ocynkowanej 2.5mm. WYKOŃCZENIE KOLORYSTYCZNE Malowanie proszkowe: epoxy-poliester. Obudowa i drzwi: kolor RAL7035 z teksturą. - 4 szyny z blachy ocynkowanej zamontowane na drzwiach - płyta montażowa - 2 płyty dławikowe z uszczelkami - wkręty uziemiające i akcesoria montażowe - zamek języczkowy z wkładką dla klucza dwupiórkowego 3mm CERTYFIKATY I DOPUSZCZENIA Szafka ST z zamkiem prętowym ROD STOPIEŃ OCHRONY - IP66 zgodnie z IEC62208; EN NEMA 4 zgodnie z UL508A; UL50 - stopień ochrony zagwarantowany dzięki dwuskładnikowej poliuretanowej uszczelce - wytrzymałość na uderzenia IK10 zgodnie z IEC EN62208; EN50102 Szafka ze standardowym zamkiem Szafka z zamkiem prętowym ROD SZAFKA Z DRZWIAMI PODWÓJNYMI I STANDARDOWYM ZAMKIEM ST WYMIARY SZAFKI PRZEPUST KABLOWY DRZWI PŁYTA MONTAŻOWA B A P E F M L H ST ST ST ILOŚĆ PRZEPUSTÓW KABLOWYCH SZAFKA Z DRZWIAMI PODWÓJNYMI I ZAMKIEM PRĘTOWYM ROD ST WYMIARY SZAFKI PRZEPUST KABLOWY DRZWI PŁYTA MONTAŻOWA B A P E F M L H ST ST ST SZAFKI ST DRZWI PODWÓJNE

139 SZAFKI STEROWNICZE STP SZAFKA Z DRZWIAMI PRZEŹROCZYSTYMI Obudowa wykonana z blachy stalowej 1.5mm. Drzwi wykonane z blachy stalowej 1.5mm do wysokości 800mm. Powyżej 800mm blacha stalowa 2.0mm. Płyta montażowa wykonana z blachy ocynkowanej 2.5mm. Płyta plexiglas przezroczysta 3.0mm. WYKOŃCZENIE KOLORYSTYCZNE Malowanie proszkowe: epoxy-poliester. Obudowa i drzwi: kolor RAL7035 z teksturą. - płyta montażowa - płyta dławikowa z uszczelką - wkręty uziemiające i akcesoria montażowe - zamek języczkowy z wkładką dla klucza dwupiórkowego 3mm CERTYFIKATY I DOPUSZCZENIA tylko dla A>800 STOPIEŃ OCHRONY - IP66 zgodne z IEC62208; EN NEMA 4 zgodne z UL508A; UL50 - stopień ochrony zagwarantowany dzieki dwuskładnikowej poliuretanowej uszczelce - wytrzymałość na uderzenia IK10 zgodne z IEC EN62208; EN50102 SZAFKA Z DRZWIAMI PRZEZROCZYSTYMI STP WYMIARY SZAFKI PRZEPUST KABLOWY DRZWI PŁYTA MONTAŻOWA ILOŚĆ B A P C E F M N L H ZAMKÓW STP STP STP STP STP STP STP STP STP STP STP STP STP STP STP STP STP STP STP STP SZAFKA Z DRZWIAMI PRZEZROCZYSTYMI

140 AKCESORIA DLA SZAFEK ST DRZWI WEWNĘTRZNE STPO1 Rama i drzwi wykonane z blachy stalowej 1.5mm WYKOŃCZENIE KOLORYSTYCZNE Malowanie proszkowe: epoxy-polyester. Kolor: RAL7035 z teksturą. : Dostawa zawiera - ramę - drzwi - zamek języczkowy z wkładką dla klucza dwupiórkowego 3mm - akcesoria montażowe STOPIEŃ OCHRONY: - na zewnątrz: IP66 - wewnątrz IP2X STPO1 STP0145 STP0145 STP0146 STP0146 STP0157 STP0157 STP0164 STP0164 STP0168 STP0168 STP01610 STP01610 STP01612 STP01810 STP01812 DRZWI WEWNĘTRZNE DLA SZAFKI WYMIARY SZAFKI WYMIARY DRZWI ILOŚĆ ST STP B A P L H C ZAMKÓW ST4520 STP ST4525 STP ST4620 STP ST4625 STP ST5720 STP ST5725 STP ST6420 STP ST6430 STP ST6825 STP ST6830 STP ST61025 STP ST61030 STP ST61230 STP ST81030 STP ST81230 STP AKCESORIA DLA SZAFEK ST

141 SZAFKI STEROWNICZE WKŁAD MODUŁOWY MDST - rama i panele frontowe wykonane z blachy stalowej 1.5mm WYKOŃCZENIE KOLORYSTYCZNE Malowanie proszkowe: epoxy-poliester. Kolor: RAL 7035 z teksturą. : Dostawa zawiera: - ramę - panel frontowy ze szczelinami modułowymi wraz z akcesoriami montażowymi i wkrętami - ocynkowaną szynę DIN (dla każdego modułu) - akcesoria montażowe STOPIEŃ OCHRONY - na zewnątrz: IP66 - wewnątrz: IP1X STPO1 MDST4300 MDST4400 MDST4500 MDST4500 MDST4 MDST4 MDST6 MDST6 MDST6800 MDST6800 MDST61000 MDST61000 MDST61200 WKŁAD MODUŁOWY DLA SZAFKI WYMIARY SZAFKI WYMIARY PANELA ILOŚĆ ILOŚĆ ST STP B A P L H M C MODUŁÓW PANELI ST4320 STP x16 1 ST4420 STP x16 1 ST4520 STP x16 1 ST4525 STP x16 1 ST4620 STP x16 3* ST4625 STP x16 3* ST6620 STP x26 3** ST6630 STP x26 3** ST6825 STP x26 4** ST6830 STP x26 4** ST61025 STP x26 5** ST61030 STP x26 5** ST61230 STP x26 6** * dostępne na zamówienie: panel frontowy zaślepiający MDST4200 **dostępne na zamówienie: panel frontowy zaślepiający MDST AKCESORIA DLA SZAFEK ST

142 COKÓŁ MODUŁOWY ATZE : Elementy narożnikowe wytłoczone z blachy stalowej o grubości 2.5mm. Posiadają zaślepki z tworzywa sztucznego. Listwy boczne wytłoczone z 2mm blachy stalowej. WYKOŃCZENIE KOLORYSTYCZNE: Powłoka epoxy - poliester: - malowanie RAL 7035 z teksturą (kolor ciemnoszary) : Cokół modułowy składa się z: - 4 elementów narożnikowych wraz z zaślepkami - 2 listew przednich - 2 listew bocznych UNIWERSALNE NAROŻNIKI COKOŁU Y ATZE ATZE-A100 DLA COKOŁU O WYSOKOŚCI 100 ATZE-A200 DLA COKOŁU O WYSOKOŚCI 200 ATZE LISTWY BOCZNE DO SZAFKI ST DŁUGOŚĆ LISTWY (MM) ATZE-T0300S LISTWY BOCZNE DLA COKOŁU D= ATZE-T0400A LISTWY BOCZNE DLA COKOŁU D= Dostawa obejmuje 4 elementy wraz z akcesoriami do montażu. Dostawa obejmuje 2 elementy. Aby zamówić listwy boczne dla cokołu o wysokości 200mm dodaj D do kodu produktu np. ATZE-T0300SD. UNIWERSALNE LISTWY PRZEDNIE Y ATZE DŁUGOŚĆ LISTWY (MM) ATZE-T0 DLA COKOŁU O DŁUGOŚCI 444 ATZE-T0800 DLA COKOŁU O DŁUGOŚCI ATZE-T1000 DLA COKOŁU O DŁUGOŚCI ATZE-T1200 DLA COKOŁU O DŁUGOŚCI Note: for more information, assembly drawings and dimensional features, please check on page 217. Dostawa obejmuje 2 elementy. Aby zamówić listwy przednie dla cokołu o wysokości 200mm dodaj D do kodu produktu np. ATZE-T0D. 142 AKCESORIA DLA SZAFEK ST

143 SZAFKI STEROWNICZE DASZEK TT Do instalacji zewnętrznych, gdy szafki są wystawione na działanie wszelakich warunków atmosferycznych. Wykonane z blachy stalowej 1.5mm. WYKOŃCZENIE KOLORYSTYCZNE Malowanie proszkowe: epoxy-poliester. Kolor: RAL7035 z teksturą. Zalecane zastosowanie specjalnego malowania dla szaf zainstalowanych na zewnątrz. DASZEK TT TT SZEROKOŚĆ GŁĘBOKOŚĆ Dostawa zawiera: jeden element z akcesoriami montażowymi. TT TT TT TT TT TT TT SZYNY DRZWIOWE POZIOME WC Wykonane z blachy ocynkowanej 1.5mm z otworami o średnicy 4.2mm, rozmieszczenie co 25mm Przeznaczone do montażu okablowania lub innych akcesoriów. SZYNY DRZWIOWE POZIOME WC WC001 WC002 WC003 WC004 WC005 SZEROKOŚĆ SZAFKI Zakres dostawy: jeden element z akcesoriami montażowymi. BLOKADA DRZWI WA060 Przeznaczone, aby zablokować drzwi otwarte w pozycji 90 stopni, zapobiegając przypadkowemu zamknięciu. Wykonane z blachy stalowej ocynkowanej 2mm i 3mm. Może być użyte do szafek ST, jak i STP. Dostawa zawiera: jeden element z akcesorami montażowymi i uszczelką dla IP AKCESORIA DLA SZAFEK ST

144 REGULACJA PŁYTY MONTAŻOWEJ WA Przeznaczone do regulacji położenia płyty montażowej. Wykonane z ocynkowanej blachy stalowej 2.0mm. REGULACJA PŁYTY MONTAŻOWEJ WA WA980 WA981 WA982 GŁĘBOKOŚĆ SZAFKI Dostawa zawiera: 2 sztuki - wymagane są 4 sztuki dla szafki 800mm - wymagane jest 6 sztuk dla szafki > 800mm (pojedyncze drzwi) PŁYTA MONTAŻOWA PERFOROWANA WPAZ... F Wykonana z blachy galwanizowanej 2.5mm. Od rozmiaru 500x700mm (szer. x wys.), krawędzie płyty zagięte z każdej strony. Płyta montażowa perforowana WPAZF jest montowana w taki sam sposób, jak standartowa płyta montażowa. Dostępne na zamówienie. PŁYTA MONTAŻOWA PERFOROWANA WYMIARY SZAFKI WPAZ B A L H WPAZ-ST23F WPAZ-ST33F WPAZ-ST35F WPAZ-ST43F WPAZ-ST44F WPAZ-ST45F WPAZ-ST46F WPAZ-ST55F WPAZ-ST57F WPAZ-ST64F WPAZ-ST66F WPAZ-ST68F WPAZ-ST610F WPAZ-ST612F WPAZ-ST88F WPAZ-ST810F WPAZ-ST812F WPAZ-ST1010F WPAZ-ST1012F WPAZ-ST1212F WYMIARY PŁYTY MONTAŻOWEJ *Płyta z zagiętymi krawędziami dla szafki od wymiaru 500x AKCESORIA DLA SZAFEK ST

145 SZAFKI STEROWNICZE WIESZAK MOCOWANIA NA ŚCIANIE SDWC-010 Wykonany z blachy stalowej ocynkowanej 2.5mm. Dostawa zawiera: 4 szt. PŁYTA DŁAWIKOWA WC Wykonana z blachy stalowej 1.5mm. WYKOŃCZENIE KOLORYSTYCZNE Kolor: RAL7035 z teksturą. : Dostawa zawiera: 1 sztukę z uszczelką i akcesoriami montażowymi. PŁYTA DŁAWIKOWA WC WC016B WC018B WC019B WC020B WC022B ROZMIAR PŁYTY 158 X X X X X 128 WENTYLOWANA PŁYTA DŁAWIKOWA WC... A Wykonana z blachy stalowej 1.5mm. WYKOŃCZENIE KOLORYSTYCZNE Kolor: RAL7035 z teksturą. Dostawa zawiera: 1 sztukę z uszczelką i akcesoriami montażowymi. WENTYLOWANA PŁYTA DŁAWIKOWA WC WC016A WC018A WC019A WC020A WC022A WYMIARY PŁYTY 158 X X X X X 128 Dostępne na zamówienie. 145 AKCESORIA DLA SZAFEK ST

146 WE SYSTEMY ZAMKÓW WE NR *WE235 1 WKŁADKA VIRO *WE240 2 WKŁADKA FIAT WE210 3 KLUCZ FIAT WE255 4 WKŁADKA ETA ø 3 WE160 5 KLUCZ ETA ø 3 WE260 6 WKŁADKA ETA 6 WE263 7 KLUCZ 6 WE265 8 WKŁADKA ETA 7 WE268 9 KLUCZ 7 WE WKŁADKA ETA 6,5 WE KLUCZ 6,5 WE WKŁADKA ETA 8 WE KLUCZ 8 WE WKŁADKA NA WKRĘTAK WE ZAMEK *W zestawie zamek języczkowy i osłona zamka (patrz zdjęcie). 1 2 SYSTEM ZAMKÓW WE WE NR WE285 1 UCHWYT T Z ZAMKIEM NA KLUCZ WE288 2 UCHWYT SKRZYDŁOWY Z ZAMKIEM NA KLUCZ SYSTEM ZAMKNIĘĆ DLA ZAMKA PRĘTOWEGO /DLA SZAF Z DRZWIAMI PODWÓJNYMI/ WE NR WE010 1 MECHANIZM ROD WE080 2 WKŁADKA FIAT WE210 3 KLUCZ FIAT WE027 4 POKRYWA FIAT WE030 5 WKŁADKA ETA 3MM WE160 6 KLUCZ ETA 3MM WE040 7 WKŁADKA ETA 5MM WE170 8 KLUCZ ETA 5MM WE050 9 WKŁADKA 7MM WE KLUCZ 7MM WE WKŁADKA 8MM WE KLUCZ ETA 8MM WE WKŁADKA 7MM WE KLUCZ 7MM WE POKRYWA ETA 146 AKCESORIA DLA SZAFEK ST

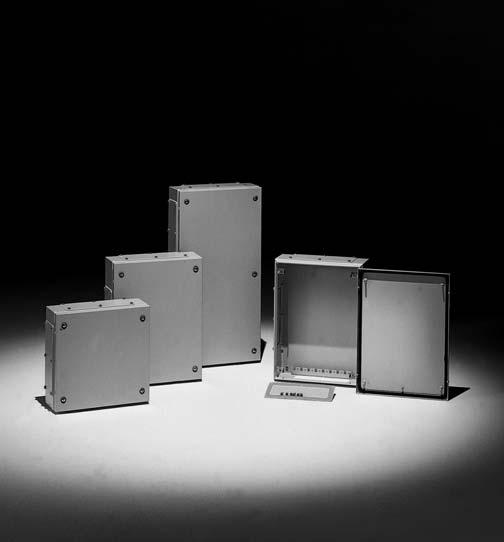

147 SZAFKI STEROWNICZE SKRZYNKI ZACISKOWE SD SKRZYNKI ZACISKOWE Z PRZYKRĘCANĄ POKRYWĄ SDV / Skrzynka wykonana z blachy stalowej 1.2mm. - pokrywa przykręcana na śruby - otwory dla montażu zawiasów WYKOŃCZENIE KOLORYSTYCZNE Malowanie proszkowe: epoxy-poliester. Kolor: RAL7035 z teksturą. CERTYFIKATY I DOPUSZCZENIA tylko dla B= STOPIEŃ OCHRONY - IP66, zgodne z IEC EN62208; EN NEMA 12 zgodne z UL508A; UL50 - stopień ochrony zachowany dzięki dwuskładnikowej uszczelce poliuretanowej - odprność na uderzenie IK10 zgodne z IEC EN62208; EN50102 SKRZYNKI ZACISKOWE tylko dla B= Należy zamówić oddzielnie: -płytę montażowa i/lub szynę DIN WYMIARY PŁYTY SDV B A SDV SDV P SDV SDV SDV SDV SDV SDV SDV SDV SDV SDV SDV SDV SDV SDV SDV SDV SDV SDV SDV SDV SKRZYNKI ZACISKOWE SD

148 SKRZYNKI ZACISKOWE Z PRZEPUSTEM KABLOWYM SDF / Skrzynka wykonana z blachy stalowej 1.2mm z płytą dławikową i uszczelką - pokrywa przykręcana na śruby - otwory dla montażu zawiasów WYKOŃCZENIE KOLORYSTYCZNE Malowanie proszkowe: epoxy-poliester Kolor: RAL7035 z teksturą CERTYFIKATY I DOPUSZCZENIA STOPIEŃ OCHRONY - IP66, zgodne z IEC EN62208; EN NEMA 12 zgodne z UL508A;UL50 - stopień ochrony zachowany dzięki dwuskładnikowej uszczelce poliuretanowej - odporność na uderzenie IK10 zgodne z IEC EN62208; EN50102 tylko dla B= tylko dla B= otwory płyty dławikowej SKRZYNKI ZACISKOWE Z PRZEPUSTEM KABLOWYM WYMIARY CAŁKOWITA ILOŚĆ ILOŚĆ PRZEPUSTÓW SDF B A C P PRZEPUSTÓW WYMIAR B SDF SDF ILOŚĆ PRZEPUSTÓW WYMIAR A - 2 SDF SDF SDF SDF SDF SDF SDF SDF SDF SDF Należy zamówić oddzielnie: -płyta montażowa i/lub szyna DIN. 148 SKRZYNKI ZACISKOWE Z PRZEPUSTEM KABLOWYM SDF

149 SZAFKI STEROWNICZE SKRZYNKI ZACISKOWE Z PRZEZROCZYSTĄ POKRYWĄ SDVX / Skrzynka wykonana z blachy stalowej 1.2mm. - pokrywa na zawiasach, przykręcana na śruby, okno z plexiglasu do obserwacji. WYKOŃCZENIE KOLORYSTYCZNE Malowanie proszkowe: epoxy-poliester. Kolor: RAL7035 z teksturą. STOPIEŃ OCHRONY IP55 CERTYFIKATY I DOPUSZCZENIA SKRZYNKI ZACISKOWE Z PRZEZROCZYSTĄ POKRYWĄ SDVX B WYMIARY A SDVX SDVX WAGA P KG Należy zamówić oddzielnie: - płyta montażowa i/lub szyna DIN. tylko dla B= tylko dla B= 149 SKRZYNKI ZACISKOWE Z PRZEŹROCZYSTĄ POKRYWĄ SDVX

150 SKRZYNKI ZACISKOWE DLA SYSTEMU BUS SDVX-B / Skrzynka wykonana z blachy stalowej 1.2mm - pokrywa na zawiasach, przykręcana na śruby, okno z plexiglasu do obserwacji. WYKOŃCZENIE KOLORYSTYCZNE Malowanie proszkowe: epoxy-poliester. Kolor: RAL7035 z teksturą. STOPIEŃ OCHRONY IP55 CERTYFIKATY I DOPUSZCZENIA SKRZYNKA ZACISKOWA DLA SYSTEMU BUS WYMIARY SKRZYNKI SDVX B A P SDVX5312B Należy zamówić oddzielnie: -płytę montażowa i/lub szynę DIN 150 SKRZYNKI ZACISKOWE Z PRZEPUSTEM KABLOWYM SDF

151 SZAFKI STEROWNICZE SKRZYNKI ZACISKOWE Z DRZWIAMI SDP / Skrzynka wykonana z blachy stalowej 1.2mm. Drzwi wykonane z blachy stalowej 1.5mm. - zamek języczkowy z wkładką 3mm na klucz dwupiórkowy STOPIEŃ OCHRONY IP55 SKRZYNKI ZACISKOWE Z DRZWIAMI WYMIARY WAGA SDVX B A P KG. SDP SDP SDP SDP SDP SDP SDP SDP SDP Należy zamówić oddzielnie: -płytę montażowa i/lub szynę DIN 151 SKRZYNKI ZACISKOWE Z DRZWIAMI SDP

152 AKCESORIA DLA SKRZYNEK ZACISKOWYCH SD WIESZAK MOCOWANIA NA ŚCIANIE SDWC-010 Wykonany z blachy stalowej ocynkowanej 2.5mm Dostawa zawiera: 4 sztuki PŁYTA MONTAŻOWA SDPA Wykonana z blachy stalowej ocynkowanej 2.0mm Dostawa zawiera: 1szt. PŁYTA MONTAŻOWA SDPA WYMIARY SKRZYNKI B A WAGA SDPA SZEROKOŚĆ WYSOKOŚĆ KG. SDPA SDPA SDPA SDPA SDPA SDPA SDPA SDPA SDPA SDPA SDPA SDPA SDPA SDPA SDPA ZAWIASY SDWA-005 Wykonane z ocynkowanego stopu Dostawa zawiera 6 szt. z akcesoriami do montażu. 152 AKCESORIA DLA SKRZYNEK ZACISKOWYCH SD

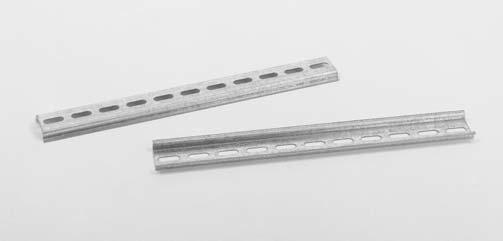

153 SZAFKI STEROWNICZE SZYNA DIN SDWA Wykonana ze stali ocynkowanej. Dostawa zawiera 10 szt. SZYNA DIN SDWA SDWA SZEROKOŚĆ SKRZYNKI B H SDWA SDWA SDWA SDWA SDWA SDWA SDWA otwór 6x AKCESORIA DLA SKRZYNEK ZACISKOWYCH SD

154 SZAFKA RACK 19 CR Szafka dostępna w wymiarach od 3 do 21U, dwie głębokości 450, 550mm, przepust kablowy, drzwi przezroczyste (pleksiglas). System zamknięć na drzwiach gwarantuje odpowiednią szczelność. Trzy sekcje szafki wykonane z blachy stalowej 1.5mm. Drzwi wykonane z blachy stalowej 2.0mm z płytą 4.0mm wykonaną z pleksiglasu. Zamek z wkładką 3mm na klucz dwupiórkowy. Dostawa zawiera płytę montażową wykonaną z blachy ocynkowanej 2.5mm. WYKOŃCZENIE KOLORYSTYCZNE Malowanie proszkowe: epoxy-poliester. Kolor: RAL7035 z teksturą Profile przednie. Kolor: RAL7025 gładki. STOPIEŃ OCHRONY IP55 CR B A 226 CR0345 CR CR0645 CR0655 CR0945 CR0955 CR1245 CR1255 CR1545 CR1555 CR1845 CR1855 CR2145 CR2155 SZAFKA RACK WYMIARY PŁYTA MONTAŻOWA HE P P1 L H SZAFKA RACK 19 CR

155 SZAFKI STEROWNICZE płyta montażowa 155 SZAFKA RACK 19 CR

156 W ofercie firmy Astat Sp. z o.o.: Styczniki firmy BENEDICT Zadzwoń tel l.przybylski@astat.com.pl STYCZNIKI MINIATUROWE SERII K1 FIRMY BENEDICT K1-09D seria np. 9A-AC3 typ podejścia śrubowe rodzaj wbud. styku pomocniczego napięcie sterowania doskonała wytrzymałość elektromechaniczna STYCZNIKI SERII K3 FIRMY BENEDICT K3-10A seria np. 10A-AC3 typ podejścia śrubowe rodzaj wbud. styku pomocniczego małe gabaryty 3 4 napięcie sterowania Styczniki serii K1 2 Przekaźnik termiczny serii U12/16 3 Styki pomocnicze HKM 4 Moduł RC-K1 ZAKRESY PRĄDOWE dla K1 od 7 A do 12 A AC3 z w/w akcesoriami. ZAKRESY PRĄDOWE dla K3 od 10 A do 22 A AC3 z w/w akcesoriami. 2 1 Styczniki serii K3 2 Przekaźnik termiczny serii U3/32, U3/42 3 Styki pomocnicze HN, HA 4 Moduł RC-K3 5 Blokada mechaniczna serii LGxxxx WYŁĄCZNIKI SILNIKOWE SERII M4 FIRMY BENEDICT STYCZNIKI MODUŁOWE SERII R FIRMY BENEDICT seria rodzaj wyłącznika: R-pokrętło T-wyzwalany przyciskiem prąd znamionowy M4-32R-XX 4 5 duży wybór dodatkowych akcesoriów R VM R25 Seria i prąd znamionowy stycznika (np 25 = 25A) 40 Konfiguracja torów prądowych 40 = 4Z 31 = 3Z+1R 20 = 2Z 11 = 1Z+1R 22 = 2Z+2R 230 napięcie znamionowe cewki VM oznaczenie specjalne dla styczników z cewką uniwersalną AC/DC niskie zużycie mocy ZAKRESY PRĄDOWE dla M4 od 0,16 A do 100 A. 1 Wył. silnikowy serii M4-32R, M4-32T 2 Stycznik serii K3 lub K1 3 Moduł łączący VK1, VK3 4 Styki pomocnicze M4 HS 5 Styki pomocnicze M4 HQ 6 Wyłącznik alarmowy M4 MA 11 7 Wyzwalacz podnapięciowy M4 U Wstawka dystansowa (kompatybilna z R20, R25, R40, R63) 2 Stycznik serii R 3 Styki pomocnicze (kompatybilne z R25, R40, R63) REKLAMA STYCZNIKI FIRMY BENEDICT

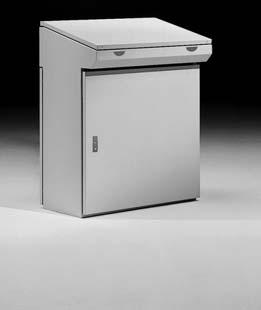

157 PULPITY PULPITY STEROWNICZE Trzy rodzaje rozwiązań: - szafa z pulpitem sterowniczym na bazie szafy Areta, z drzwiami lub panelem tylnym i półką przednią - pulpit modułowy, głębokość 400 lub 500mm - pulpit monoblok typu "konsola" 157 PULPITY STEROWNICZE

158 SZAFA Z PULPITEM STEROWNICZYM ARETA AL GŁÓWNE AKCESORIA ATPA płyta montażowa wkładana od frontu (str. 162) ATFI panele boczne (str. 44) ATZE cokół modułowy (str. 163) ARETA AL Pulpit sterowniczy serii AL bazuje na rozwiązaniu, które jest wykorzystane w szafach dla PC przemysłowego. Stelaż montowany na standardowej strukturze szafy Areta. Dostępne 4 szerokości, 2 głębokości, wysokość 1400mm. Pulpit Areta AL jest kompatybilny ze wszystkimi akcesoriami dla szaf ARETA. / - Areta struktura z drzwiami tylnymi lub panelem tylnym (dostępna także w wersji do samodzielnego montażu) - ATAL rama frontowa z górnymi i dolnymi drzwiami. Rama frontowa stanowi komplet z półką ATME...AL lub panelem frontowym ATPN...AL. WYKOŃCZENIE KOLORYSTCZNE Malowanie proszkowe: epoxy-poliester. - stelaż: kolor RAL7035 gładki. - dach i podłoga: kolor RAL7025 z teksturą - AL rama frontowa, drzwi tylne lub panel: kolor RAL7035 z teksturą STOPIEŃ OCHRONY IP55 śruby oczkowe (str. 46) 158 SZAFA Z PULPITEM STEROWNICZYM ARETA AL

159 PULPITY 159 SZAFA Z PULPITEM STEROWNICZYM ARETA AL

160 SZAFA ARETA AL - Areta stelaż złożony z drzwiami tylnymi lub panelem tylnym - ATAL struktura (należy zamówić oddzielnie półkę lub panel zaślepiający i płytę montażową) SZAFA AL WYS. 1400MM Z DRZWIAMI TYLNYMI ATAL WYMIARY SZAFY SZEROKOŚĆ GŁĘBOKOŚĆ ATAL061404FP ATAL081404FP ATAL121404FP ATAL161404FP ATAL061405FP 500 ATAL081405FP ATAL121405FP ATAL161405FP SZAFA AL WYS.1400MM Z PANELEM TYLNYM ATAL ATAL061404FR ATAL081404FR WYMIARY SZAFY SZEROKOŚĆ GŁĘBOKOŚĆ ATAL121404FR ATAL161404FR ATAL061405FR 500 ATAL081405FR ATAL121405FR ATAL161405FR SZAFA ARETA AL - WERSJA DO SAMODZIELNEGO MONTAŻU FLAT-PACK - Areta stelaż do samodzielnego montażu z drzwiami tylnymi lub panelem tylnym - ATAL struktura (należy zamówić oddzielnie półkę lub panel zaślepiający i płytę montażową) ATAL CZĘŚĆ FRONTOWA / Rama wykonana z blachy stalowej 2.0mm. Dach wykonany z blachy stalowej 2.0mm. Drzwi górne wykonane z blachy stalowej 1.5mm z szynami z blachy ocynkowanej i mechaniczną blokadą zabezpieczająca przed przypadkowym zamknięciem, zamek z wkładka 3mm. Drzwi dolne wykonane z blachy stalowej 1.5mm z szynami i zamkiem z wkładką 3mm. - uszczelka i akcesoria montażowe - wsporniki SZAFA ARETA AL WERSJA DO SAMODZIELNEGO MONTAŻU WYMIARY DLA AL FRONT* DRZWI TYLNE* DACHU I PODŁOGI + + SZEROKOŚĆ WYSOKOŚĆ GŁĘBOKOŚĆ WSPORNIKI WSPORNIKI ATTF040 ATAL ATPO ATTF050 ATAL ATPO ATTF ATAL ATPO ATTF ATAL ATPO ATTF ATAL ATPO ATTF ATAL ATPO ATTF140 ATAL ATPO ATTF150 ATAL ATPO PANEL TYLNY* + WSPORNIKI ATRE ATRE ATRE ATRE ATRE ATRE ATRE ATRE (*) Front AL, drzwi tylne, panel tylny są dostarczane razem z dwoma wspornikami 160 SZAFA Z PULPITEM STEROWNICZYM ARETA AL

161 PULPITY AKCESORIA DLA ARETA AL PÓŁKA ATME Rama wykonana z blachy stalowej 1.5mm. Część górna wykonana z blachy stalowej 1.5mm z szynami z blachy ocynkowanej i siłownikami pneumatycznymi, zabezpieczającymi przed przypadkowym zamknięciem. WYKOŃCZENIE KOLORYSTYCZNE Malowanie proszkowe: epoxy-poliester. Kolor: RAL7035 z teksturą. Dostawa zawiera: - półkę - panel górny z zamkem i wkładką 3mm - uszczelkę - akcesoria montażowe ATME ATME000AL ATME000800AL ATME001200AL ATME001AL PÓŁKA SZEROKOŚĆ SZAFY PANEL ATPN Wykonany z blachy stalowej 1.5mm. WYKOŃCZENIE KOLORYSTYCZNE Kolor: RAL7035 z teksturą. : Dostawa zawiera: 1 szt. z akcesoriami montażowymi. PANEL ATPN SZEROKOŚĆ SZAFY ATPN000AL ATPN000800AL ATPN001200AL ATPN001AL AKCESORIA DLA ARETA AL

162 PŁYTA MONTAŻOWA ATPR WYS. 800MM Wykonana z blachy ocynkowanej 2.5mm. Należy zamówić oddzielnie: - szyny boczne (patrz niżej) oraz akcesoria montażowe. PŁYTA MONTAŻOWA WYS. 800MM ATPR SZEROKOŚĆ SZAFY ATPR-080 ATPR ATPR ATPR SZYNY WTPR Dostawa zawiera: 2 sztuki. Należy zamówić oddzielnie: akcesoria montażowe WTSF-001CP SZYNY WTPR GŁĘBOKOŚĆ SZAFY WTPR CP WTPR CP WTPR CP WTPR CP Płyta montażowa wys. 1300mm ATPA Wykonana z blachy stalowej ocynkowanej 2.5mm. Należy zamówić oddzielnie: - akcesoria montażowe WTKB-002 PŁYTA MONTAŻOWA WYS. 1300MM Powyżej szerokości 1400mm płyta montażowa wykonana w dwóch elementach wraz z poziomym łącznikiem i wspornikem. ATPA ATPA ATPA ATPA ATPA SZEROKOŚĆ SZAFY AKCESORIA DLA ARETA AL

163 PULPITY COKÓŁ MODUŁOWY ATZE Elementy narożnikowe wykonane z blachy stalowej o grubości 2.5mm. Posiadają zaślepki z tworzywa sztucznego. Listwy boczne wytłoczone z 2mm blachy stalowej. WYKOŃCZENIE KOLORYSTYCZNE Malowanie proszkowe: epoxy-poliester. Kolor: RAL7025 z teksturą. Cokół modułowy składa się z: - 4 elementów narożnikowych wraz z zaślepkami - 2 paneli przednich - 2 paneli bocznych ATZE NAROŻNIKI COKOŁU PANELE BOCZNE DLA PULPITU STEROWNICZEGO ATZE DŁUGOŚĆ (MM) ATZE-A100 ATZE-A200 NAROŻNIKI DLA COKOŁU WYS. 100MM NAROŻNIKI DLA COKOŁU WYS. 200MM ATZE-T0400T ATZE-T0500T PANELE BOCZNE DLA COKOŁU D= PANELE BOCZNE DLA COKOŁU D= Dostawa zawiera 4 sztuki z akcesoriami do montażu. Dostawa zawiera 2 szt. Aby zamówić panele boczne do cokołu o wysokości 200mm dodaj D do kodu produktu np. ATZE-T0400TD. UNIWERSALNE PANELE PRZEDNIE/TYLNE ATZE DŁUGOŚĆ (MM) ATZE-T0 PANELE PRZEDNIE/TYLNE DLA COKOŁU SZER= 444 ATZE-T0800 PANELE PRZEDNIE/TYLNE DLA COKOŁU SZER= ATZE-T1200 PANELE PRZEDNIE/TYLNE DLA COKOŁU SZER= ATZE-T1 PANELE PRZEDNIE/TYLNE DLA COKOŁU SZER= Dostawa zawiera 2 sztuki Aby zamówić panele przednie/tylne do cokołu o wysokości 200mm dodaj D do kodu produktu np. ATZE-T0D. 163 AKCESORIA DLA ARETA AL

164 PULPIT MODUŁOWY GŁĘBOKOŚĆ 400MM W=/800 W=1200/1 PODSTAWA AE Stelaż wykonany z blachy stalowej 1.5mm. Płyta montażowa wykonana z blachy ocynkowanej 2.5mm. Drzwi wykonane z blachy stalowej 1.5mm z boczną ramą usztywniającą. - podstawa - drzwi z zamkiem prętowym i wkładką klucza dwuskrzydłowego 3mm - płyta montażowa - regulowany przepust kablowy WYKOŃCZENIE KOLORYSTYCZNE Malowanie proszkowe: epoxy-poliester. Obudowa,drzwi i panel tylny: kolor RAL 7035 z teksturą. CERTFIKATY I DOPUSZCZENIA STOPIEŃ OCHRONY - IP55 - NEMA 12 zgodna z UL508A; UL50 płyta montażowa dostępna przestrzeń dostępna przestrzeń dostępna przestrzeń AE AE601 AE802 AE123 AE164 B 800 PODSTAWA AE WYMIARY PODŁOGA PRZEPUST KABLOWY DRZWI PŁYTA MONTAŻOWA A P C D E F M L H I (MAX) (x2) (x2) PULPIT MODUŁOWY

165 PULPITY PÓŁKA LE Stelaż wykonany z blachy stalowej 1.5mm. Pokrywa wykonana z blachy stalowej 2.0mm z szynami ocynkowanymi i siłownikami dla otwierania pokrywy i zabezpieczjacymi przed przypadkowym zamknięciem. - półka - pokrywa z zamkiem i wkładką 3mm - szyny do montażu dodatkowej płyty montażowej - uszczelka - akcesoria do montażu WYKOŃCZENIE KOLORYSTYCZNE Malowanie proszkowe: epoxy-poliester. Obudowa, drzwi i pokrywa: kolor RAL 7035 z teksturą. STOPIEŃ OCHRONY -IP55 dostępna powierzchnia LE LE601 LE802 LE123 LE164 PÓŁKA LE B ILOŚĆ ZAMKÓW CZĘŚĆ GÓRNA PE Stelaż wykonany z blachy stalowej 1.5mm. Płyta montażowa wykonana z blachy ocynkowanej 2.5mm z ocynkowanymi szynami 2.0mm do regulacji położenia płyty. Otwierany panel przedni z blachy stalowej 2.0mm z ocynkowanymi szynami pionowymi i mechaniczną blokadą. - część górna - otwierana pokrywa przednia z podwójnym zamkiem na klucz 3mm - płyta montażowa - uszczelka - akcesoria do montażu WYKOŃCZENIE KOLORYSTYCZNE Malowanie proszkowe: epoxy-poliester. Obudowa, drzwi i pokrywa: kolor RAL 7035 z teksturą. CERTYFIKATY I DOPUSZCZENIA STOPIEŃ OCHRONY -IP 55 płyta montażowa PE PE601 PE802 PE123 PE164 CZĘŚĆ GÓRNA PE B WYMIARY PŁYTY MONTAŻOWEJ L H I (MAX) PULPIT MODUŁOWY

166 PÓŁKA ME Stelaż wykonany z blachy stalowej 1.5mm. Pokrywa wykonana z blachy stalowej 2.0mm z ocynkowanymi szynami i siłownikami dla otwierania pokrywy i zabezpieczjącymi przed przypadkowym zamknięciem. - półka - pokrywa z zamkiem i wkładką 3mm - uszczelka - akcesoria do montażu WYKOŃCZENIE KOLORYSTYCZNE Malowanie proszkowe: epoxy-poliester. Obudowa, drzwi i pokrywa: kolor RAL 7035 z teksturą. CERTFIKATY I DOPUSZCZENIA STOPIEŃ OCHRONY - IP55 - NEMA 12 zgodna z UL508A, UL50 dostępna powierzchnia ME ME601 ME802 ME123 ME164 PÓŁKA ME B ILOŚĆ ZAMKÓW Przykładowy zestaw: podstawa AE+ półka LE+ część górna PE 166 PULPIT MODUŁOWY

167 GŁĘBOKOŚĆ 500MM PULPITY PODSTAWA AE Stelaż wykonany z blachy stalowej 1.5mm. Płyta montażowa wykonana z blachy ocynkowanej 2.5mm. Drzwi przednie i tylne wykonane z blachy stalowej 1.5mm z boczną ramą usztywniającą. - podstawa - drzwi z zamkiem prętowym i wkładką klucza dwuskrzydłowego 3mm - płyta montażowa - regulowany przepust kablowy W=800 W=1200/1 WYKOŃCZENIE KOLORYSTYCZNE Malowanie proszkowe: epoxy-poliester. Obudowa, drzwi i panel tylny: kolor RAL 7035 z teksturą. CERTFIKATY I DOPUSZCZENIA STOPIEŃ OCHRONY - IP55 - NEMA 12 zgodna z UL508A; UL50 płyta montażowa dostępna przestrzeń dostępna przestrzeń dostępna przestrzeń AE AE8025 AE1235 AE1645 B PODSTAWA AE WYMIARY PODŁOGA PRZEPUST KABLOWY DRZWI PŁYTA MONTAŻOWA A P C D E F M L H I (MAX) (X2) (X2) PULPIT MODUŁOWY

168 PÓŁKA LE Stelaż wykonany z blachy stalowej 1.5mm. Pokrywa wykonana z blachy stalowej 2.0mm z szynami ocynkowanymi i siłownikami dla otwierania pokrywy i zabezpieczającymi przed przypadkowym zamknięciem. - półka - pokrywa z zamkiem i wkładką 3mm - szyny do montażu dodatkowej płyty montażowej - uszczelka - akcesoria do montażu WYKOŃCZENIE KOLORYSTYCZNE Malowanie proszkowe: epoxy-poliester. Obudowa, drzwi i pokrywa: kolor RAL 7035 z teksturą. CERTFIKATY I DOPUSZCZENIA dostępna powierzchnia STOPIEŃ OCHRONY - IP55 LE LE8025 LE1235 LE1645 PÓŁKA LE B ILOŚĆ ZAMKÓW panel przedni panel tylny CZĘŚĆ GÓRNA PE Stelaż wykonany z blachy stalowej 1.5mm. Płyta montażowa wykonana z blachy ocynkowanej 2.5mm z ocynkowanymi szynami 2.0mm do regulacji położenia płyty. Otwierany panel przedni z blachy stalowej 2.0mm z ocynkowanymi szynami pionowymi i mechaniczną blokadą. - część górna - otwierana pokrywa przednia z podwójnym zamkiem na klucz 3mm - płyta montażowa - uszczelka - akcesoria do montażu WYKOŃCZENIE KOLORYSTYCZNE Malowanie proszkowe: epoxy-poliester. Obudowa, drzwi i pokrywa: kolor RAL 7035 z teksturą. CERTYFIKATY I DOPUSZCZENIA STOPIEŃ OCHRONY IP55 płyta montażowa PE PE8025 PE1235 PE1645 PÓŁKA PE B WYMIARY PŁYTY MONTAŻOWEJ L H I (MAX) PULPIT MODUŁOWY

169 PULPITY PÓŁKA ME Stelaż wykonany z blachy stalowej 1.5mm. Pokrywa wykonana z blachy stalowej 2.0mm z ocynkowanymi szynami i siłownikami do otwierania pokrywy i zabezpieczania przed przypadkowym zamknięciem. - półka - pokrywa z zamkiem i wkładką 3mm - uszczelka - akcesoria do montażu WYKOŃCZENIE KOLORYSTYCZNE Malowanie proszkowe: epoxy-poliester. Obudowa i pokrywa: kolor RAL 7035 z teksturą. CERTFIKATY I DOPUSZCZENIA dostępna powierzchnia STOPIEŃ OCHRONY - IP55 - NEMA 12 zgodna z UL508A, UL50 ME PÓŁKA ME B ILOŚĆ ZAMKÓW ME8025 ME1235 ME Przykładowy zestaw: podstawa AE+ półka LE+ część górna PE 169 PULPIT MODUŁOWY

170 COKÓŁ MODUŁOWY ATZE Elementy narożnikowe wykonane z blachy stalowej o grubości 2.5mm. Posiadają zaślepki z tworzywa sztucznego. Listwy boczne wytłoczone z 2mm blachy stalowej. WYKOŃCZENIE KOLORYSTYCZNE Malowanie proszkowe: epoxy-poliester. Kolor: RAL7025 z teksturą. Cokół modułowy składa się: - 4 elementów narożnikowych wraz z zaślepkami - 2 paneli przednich - 2 paneli bocznych ATZE NAROŻNIKI COKOŁU PANELE BOCZNE DLA PULPITU STEROWNICZEGO ATZE DŁUGOŚĆ (MM) ATZE-A100 ATZE-A200 NAROŻNIKI DLA COKOŁU WYS. 100MM NAROŻNIKI DLA COKOŁU WYS. 200MM ATZE-T0400A ATZE-T0500B PANELE BOCZNE COKOŁU D= PANELE BOCZNE COKOŁU D= Dostawa zawiera 4 sztuki z akcesoriami do montażu. Dostawa zawiera 2 sztuki. Aby zamówić panele boczne do cokołu o wysokości 200mm dodaj D do kodu produktu np. ATZE-T0500BD. UNIWERSALNE PANELE PRZEDNIE/TYLNE ATZE DŁUGOŚĆ (MM) ATZE-T0 PANELE PRZEDNIE/TYLNE DLA COKOŁU SZER= 444 ATZE-T0800 PANELE PRZEDNIE/TYLNE DLA COKOŁU SZER= ATZE-T1200 PANELE PRZEDNIE/TYLNE DLA COKOŁU SZER= ATZE-T1 PANELE PRZEDNIE/TYLNE DLA COKOŁU SZER= Dostawa zawiera 2 sztuki. Aby zamówić panele przednie/tylne do cokołu o wysokości 200mm dodaj D do kodu produktu np. ATZE-T0D. 170 PULPIT MODUŁOWY

171 PULPITY PULPIT STEROWNICZY MONOBLOK KONSOLA SBA W=/800 W=1000/1200 Stelaż wykonany z blachy stalowej 1.5mm. Płyta montażowa wykonana z blachy ocynkowanej 2.5mm. Drzwi frontowe i tylne wykonane z blachy stalowej 1.5mm z boczną ramą usztywniającą. Pokrywa wykonana z blachy stalowej 1.5mm z ocynkowanymi szynami i siłownikami dla otwierania pokrywy i zabezpieczjącymi przed przypadkowym zamknięciem. WYKOŃCZENIE KOLORYSTYCZNE Malowanie proszkowe: epoxy poliester. Stelaż, drzwi, pokrywa: kolor RAL 7035 z teksturą. - pulpit sterowniczy - drzwi z zamkiem i wkładką 3mm - płyta montażowa - pokrywa z kompletnym systemem zamykania - regulowany przepust kablowy CERTYFIKATY I DOPUSZCZENIA STOPIEŃ OCHRONY - IP 55 - NEMA 12 zgodnie z UL508A, UL50 dostępna powierzchnia dostępna powierzchnia płyta montażowa internal mounting plate 171 PULPIT STEROWNICZY MONOBLOK

172 SBA SBA601 SBA801 SBA001 SBA201 B 800 PULPIT STEROWNICZY SBA WYMIARY PODŁOGA PRZEPUST KABLOWY DRZWI PŁYTA MONTAŻOWA A P C D E F M L H I (MAX) (X2) (X2) COKÓŁ MODUŁOWY ATZE Elementy narożnikowe wykonane z blachy stalowej o grubości 2.5mm. Posiadają zaślepki z tworzywa sztucznego. Listwy boczne wytłoczone z 2mm blachy stalowej. WYKOŃCZENIE KOLORYSTYCZNE Malowanie proszkowe: epoxy-poliester. Kolor: RAL7025 z teksturą. Cokół modułowy składa się: - 4 elementów narożnikowych wraz z zaślepkami - 2 paneli przednich - 2 paneli bocznych ATZE ATZE-A100 ATZE-A200 NAROŻNIKI COKOŁU Dostawa zawiera 4 sztuki z akcesoriami do montażu. NAROŻNIKI DLA COKOŁU WYS. 100MM NAROŻNIKI DLA COKOŁU WYS. 200MM PANELE BOCZNE DLA PULPITU STEROWNICZEGO ATZE ATZE-T0400B DŁUGOŚĆ (MM) PANELE BOCZNE DLA COKOŁU D= Dostawa zawiera 2 sztuki. Aby zamówić panele boczne do cokołu o wysokości 200mm dodaj D do kodu produktu np. ATZE-T0400BD. UNIWERSALNE PANELE PRZEDNIE/TYLNE ATZE DŁUGOŚĆ (MM) ATZE-T0 PANELE PRZEDNIE/TYLNE DLA COKOŁU SZER= 444 ATZE-T0800 PANELE PRZEDNIE/TYLNE DLA COKOŁU SZER= ATZE-T1000 PANELE PRZEDNIE/TYLNE DLA COKOŁU SZER= ATZE-T1200 PANELE PRZEDNIE/TYLNE DLA COKOŁU SZER= Dostawa zawiera 2 sztuki. Aby zamówić panele przednie/tylne do cokołu o wysokości 200mm dodaj D do kodu produktu np. ATZE-T0D. 172 AKCESORIA DLA ARETA AL

173 PULPITY ZBA Stelaż wykonany z blachy stalowej 1.5mm. Płyta montażowa wykonana z blachy ocynkowanej 2.5mm. Montowana na ścianie tylnej. Pokrywa wykonana z blachy stalowej 1.5mm z ocynkowanymi szynami i mechaniczną blokadą. Regulowany przepust kablowy. WYKOŃCZENIE KOLORYSTYCZNE Malowanie proszkowe: epoxy-poliester. Stelaż,drzwi,pokrywa: kolor RAL 7035 z teksturą. - pulpit sterowniczy - drzwi z zamkiem i wkładką 3mm - płyta montażowa - pokrywa z kompletnym systemem zamykania - regulowany przepust kablowy CERTYFIKATY I DOPUSZCZENIA STOPIEŃ OCHRONY - IP 55 - NEMA 12 zgodne z UL508A, UL50 W=/800 W=1000/1200 płyta montażowa dostępne dostępne PULPIT STEROWNICZY ZBA WYMIARY PODŁOGA PRZEPUST KABLOWY DRZWI PŁYTA MONTAŻOWA ZBA B A P C D E F M L H ZBA ZBA ZBA (X2) ZBA (X2) PULPIT STEROWNICZY MONOBLOK

174 COKÓŁ MODUŁOWY ATZE Elementy narożnikowe wykonane z blachy stalowej o grubości 2.5mm. Posiadają zaślepki z tworzywa sztucznego. Listwy boczne wytłoczone z 2mm blachy stalowej. WYKOŃCZENIE KOLORYSTYCZNE Malowanie proszkowe: epoxy poliester. Kolor: RAL7025 z teksturą. Cokół modułowy składa się: - 4 elementów narożnikowych wraz z zaślepkami - 2 paneli przednich - 2 paneli bocznych ATZE NAROŻNIKI COKOŁU PANELE BOCZNE DLA PULPITU STEROWNICZEGO ATZE DŁUGOŚĆ (MM) ATZE-A100 NAROŻNIKI DLA COKOŁU WYS. 100MM ATZE-T0400A PANELE BOCZNE DLA COKOŁU D=400MM 236 ATZE-A100 NAROŻNIKI DLA COKOŁU WYS. 200MM Dostawa zawiera 4 sztuki z akcesoriami do montażu. Dostawa zawiera 2 sztuki. Aby zamówić panele boczne do cokołu o wysokości 200mm dodaj D do kodu produktu np. ATZE-T0400AD. UNIWERSALNE PANELE PRZEDNIE/TYLNE ATZE DŁUGOŚĆ (MM) ATZE-T0 PANELE PRZEDNIE/TYLNE DLA COKOŁU SZER= 444 ATZE-T0800 PANELE PRZEDNIE/TYLNE DLA COKOŁU SZER= ATZE-T1000 PANELE PRZEDNIE/TYLNE DLA COKOŁU SZER= ATZE-T1200 PANELE PRZEDNIE/TYLNE DLA COKOŁU SZER= Dostawa zawiera 2 sztuki Aby zamówić panele przednie/tylne do cokołu o wysokości 200mm dodaj D do kodu produktu np. ATZE-T0D. 174 PULPIT STEROWNICZY MONOBLOK

175 PULPITY AKCESORIA DLA PULPITÓW STEROWNICZYCH PŁYTA ZAMYKAJĄCA DLA CZĘŚCI GÓRNEJ PE Do montażu na części górnej PE głębokość 500mm zamiast panelu tylnego, tam gdzie wymagana jest większa głębokość. dostępna przestrzeń PŁYTA ZAMYKAJĄCA DLA PE SZEROKOŚĆ PE PECF Wykonane z blachy stalowej 1.5mm. WYKOŃCZENIE KOLORYSTYCZNE Malowanie proszkowe: epoxy-poliester. Kolor: RAL7035 z teksturą. Dostawa zawiera 1 szt. z systemem zamykania, uszczelką i akcesoriami do montażu. PECF8025 PECF1235 PECF DODATKOWA PŁYTA MONTAŻOWA DLA CZĘŚCI DOLNEJ AE Wykonana z blachy ocynkowanej 2.5mm Dostawa zawiera 1 szt. z akcesoriami do montażu. PŁYTA MONTAŻOWA DLA AE PA4-AE PA4-AE825 PA4-AE235 PA4-AE645 SZEROKOŚĆ AE PŁYTA MONTAŻOWA DLA PÓŁKI LE Wykonana z blachy ocynkowanej 2.5mm. Dostawa zawiera 1 szt. z akcesoriami do montażu. PŁYTA MONTAŻOWA DLA LE PA4-LE PA4-LE015 PA4-LE025 PA4-LE235 PA4-LE645 SZEROKOŚĆ LE AKCESORIA DLA PULPITÓW STEROWNICZYCH

176 PŁYTA ZAMYKAJĄCA TL DLA PÓŁKI LE Wykonana z blachy stalowej 1.5mm. WYKOŃCZENIE KOLORYSTYCZNE Kolor: RAL7035 z teksturą. Dostawa zawiera 1 szt. z uszczelką i akcesoriami do montażu. PŁYTA TL DLA PÓŁKI LE SZER. 400MM TL TL601 TL802 TL123 TL164 B WYMIARY P PŁYTA TL DLA PÓŁKI LE SZER. 500MM TL TL8025 TL1235 TL1645 B WYMIARY P UCHWYT DLA PULPITU STEROWNICZEGO Wykonany ze stopu aluminium. Zakres dostawy: 1 szt. z akcesoriami do montażu. UCHWYT WA WA-400 WA-410 WA-430 WA-440 WA-450 SZEROKOŚĆ CZĘŚĆ GÓRNA SPA SPA SPA601 SPA801 SPA001 SPA201 B WYMIARY E AKCESORIA DLA PULPITÓW STEROWNICZYCH

177 WE PULPITY SYSTEMY ZAMKÓW NR. WE251 1 ZAMEK WE255 2 WKŁADKA ETA WE160 3 KLUCZ ETA WE260 4 WKŁADKA KWADRAT 6MM WE263 5 KLUCZ KWADRAT 6MM WE265 6 WKŁADKA KWADRAT 7MM WE268 7 KLUCZ KWADRAT 7MM WE270 8 WKŁADKA KWADRAT 6,5MM WE273 9 KLUCZ KWADRAT 6,5MM WE WKŁADKA KWADRAT 8MM WE KLUCZ KWADRAT 8MM WE ZAMEK FIAT WE KLUCZ FIAT SYSTEMY ZAMKÓW WE NR. WE010 1 SYSTEM ROD WE080 2 WKŁADKA FIAT WE210 3 KLUCZ FIAT WE027 4 OSŁONA DLA WKŁADKI FIAT WE030 5 WKŁADKA ETA 3MM WE160 6 KLUCZ ETA 3MM WE040 7 WKŁADKA ETA 5MM WE170 8 KLUCZ ETA 5MM WE050 9 WKŁADKA ETA 7MM WE KLUCZ ETA 7MM WE WKŁADKA ETA 8MM WE KLUCZ ETA 8MM WE WKŁADKA ETA WE KLUCZ ETA 7MM WE WKŁADKA ETA 177 AKCESORIA DLA PULPITÓW STEROWNICZYCH

178 W ofercie firmy Astat Sp. z o.o.: Dławnice firmy AGRO Zadzwoń tel j.skowronski@astat.com.pl Doskonała jakość Twojego połączenia DŁAWNICE MOSIĘŻNE NIKLOWANE Z WKŁADEM LAMELKOWYM SERII SYNTEC szeroki zakres dławienia, wkładka lamelkowa z PA6, krótki lub długi gwint, uszczelnienie z TPE, wysoka odporność chemiczna, stopień szczelności IP68, Art. Nr. G H M12x1,5 3,0 7, M16x1,5 4,5 10, M20x1,5 7,0 13, M25x1,5 10,0 17, M32x1,5 13,0 21, M40x1,5 19,0 28, M50x1,5 25,0 35, M63x1,5 35,0 48, *Uwaga - przeciwnakrętki należy zamówić oddzielnie. L DŁAWNICE POLIAMIDOWE Z LAMELKAMI SERII SYNTEC szeroki zakres dławienia, krótki lub długi gwint, uszczelnienie z TPE, wysoka odporność chemiczna, stopień szczelności IP68. Art. Nr. G H L M12x1,5 2,5 6, M16x1,5 4,5 10, M20x1,5 7,0 13, M25x1,5 10,0 17, M32x1,5 17,0 25, M40x1,5 22,0 33, M50x1,5 28,0 38, M63x1,5 32,0 44, *Uwaga - przeciwnakrętki należy zamówić oddzielnie. DŁAWNICE MOSIĘŻNE NIKLOWANE SERII EX COMPACT WYKONANIE EX D IIC / EX E II Art. Nr. Gwint H L Materiał: mosiądz niklowany Uszczelnienie: HNBR Zakres temperatur: -60 C / +105 C Stopień ochrony: IP 68 (30 bar) Zgodne z normami: EN 79-0, EN 79-1, EN 79-7 Rodzaj zabezpieczenia: obudowa ognioszczelna «d» wybór/ograniczenie wg EN 79-14:2003/10.4 zwiększone bezpieczeństwo «e» Grupa: II Kat./strefa: 2 G/D / 1, 2, 21, 22 Certyfikat: świadectwo EU PTB 10 ATEX 1034 X EX M16x EX M16x EX M20x EX M20x EX M25x ,5 12 EX M25x ,5 12 EX M32x EX M32x EX M40x EX M40x EX M50x EX M50x EX M63x EX M63x *Uwaga - przeciwnakrętki należy zamówić oddzielnie. W NASZEJ OFERCIE ZNAJDĄ PAŃSTWO RÓWNIEŻ WIELE INNYCH CIEKAWYCH ROZWIĄZAŃ DŁAWNICE Z ODGIĘTKĄ DŁAWNICE EMC DŁAWNICE Z TRĄBKĄ I ZACISKIEM ŚRUBOWYM AKCESORIA DŁAWNICE W WYKONANIU Ex 178 REKLAMA DŁAWNICE FIRMY AGRO

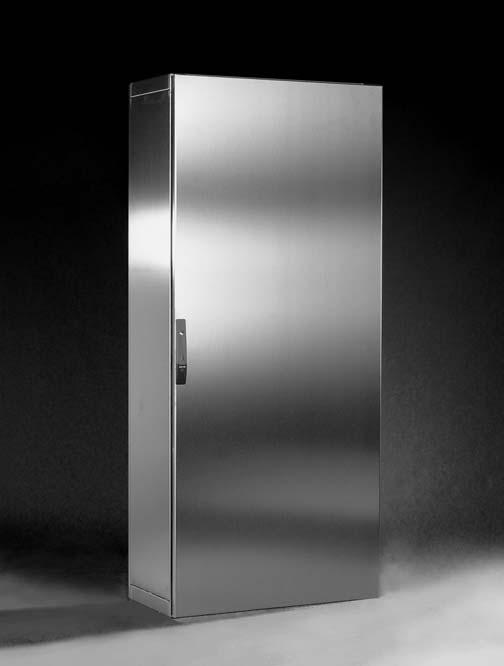

179 SZAFY ZE STALI NIERDZEWNEJ SZAFY ZE STALI NIERDZEWNEJ - stal nierdzewna AISI 304L i AISI 316L - szafy szeregowe ARETX - szafy monoblok ATB8X, szafy kompaktowe CSX - szafy dla PC przemysłowego, szafy modułowe - skrzynki zaciskowe, szafki naścienne także w wersji z daszkiem - pulpity sterownicze modułowe i monoblok 179 SZAFY ZE STALI NIERDZEWNEJ

180 ARETA SZAFA SZEREGOWA ZE STALI NIERDZEWNEJ BUDOWA - stelaż szafy wykonany jest z zamkniętych zespawanych profili, wykonanych ze stali nierdzewnej 1.5mm AISI304L - narożniki stelaża zbudowane są z prostokatnych złączy, wykonanych ze stali nierdzewnej AISI304L i spawanych laserowo do pionowych profili stelaża - tylko 8 śrub ze stali nierdzewnej jest potrzebnych do zmontowania całej konstrukcji - drzwi wykonane z matowej stali nierdzewnej AISI304L o grubości 2.0mm (AISI316L na zamówienie) z ramą usztywniającą - zawiasy wykonane z chromowanego stopu cynku o kącie otwarcia 180 stopni (zawiasy wykonane z AISI316 na zamówienie) - panel tylny wykonany z matowej stali AISI304 o grubości 1.5mm (AISI316 na zamówienie) - dach wykonany z matowej stali AISI304 o grubości 1.5mm (AISI316 na zamówienie) - Podłoga wykonana z matowej stali AISI304 o grubości 1.5mm (AISI316 na zamówienie) GŁÓWNE AKCESORIA - stelaż - drzwi z zamkiem prętowym i wkładką 3mm - panel tylny - zdejmowany dach - podłoga z regulowanym przepustem kablowym CERTYFIKATY I DOPUSZCZENIA ATPA płyta montażowa wkładana od frontu (str. 184) lub ATPL płyta montażowa wkładana z boku (str. 186) ściany boczne ATFX (str. 187) STOPIEŃ OCHRONY - IP55 zgodny z IEC EN62208; EN NEMA 12 zgodny z UL508A; UL50 - odporność na uderzenie IK10 zgodne z EN62208; EN50102 cokół modułowy ATZX (str. 188) śruby oczkowe do podnoszenia (str. 190) kątowniki do podnoszenia (str. 190) 180 ARETA STAL NIERDZEWNA

181 SZAFY ZE STALI NIERDZEWNEJ ARETA STAL NIERDZEWNA DRZWI POJEDYNCZE PEŁNE (*)w przypadku montażu ścian bocznych do wymiarów należy dodać 16mm. Drzwi dla szafy o szer. 400mm posiadają ramę usztywniająca tylko w postaci pionowych profili. ARETA STAL NIERDZEWNA DRZWI POJEDYNCZE PEŁNE WYMIARY WYMIARY SZAFY PODŁOGA PRZEPUST KABLOWY DRZWI ARETX SZEROKOŚĆ WYSOKOŚĆ GŁĘBOKOŚĆ B* A P C D E F M N ARETX PR ARETX PR ARETX PR ARETX PR ARETX PR ARETX PR ARETX PR ARETX PR ARETX PR ARETX PR ARETX PR ARETX PR Aby zamówić szafę ze stali nierdzewnej o wyższym stopniu AISI316 należy dodać literę H do kodu szafy np.: ARETX PRH 181 ARETA STAL NIERDZEWNA

182 ARETA STAL NIERDZEWNA DRZWI PODWÓJNE PEŁNE (*)w przypadku montażu ścian bocznych do wymiarów należy dodać 16mm. ARETA STAL NIERDZEWNA DRZWI PODWÓJNE PEŁNE WYMIARY WYMIARY SZAFY PODŁOGA PRZEPUST KABLOWY DRZWI ARETX SZEROKOŚĆ WYSOKOŚĆ GŁĘBOKOŚĆ B* A P C D E F M N ARETX PR ARETX PR ARETX PR ARETX PR Aby zamówić szafę ze stali nierdzewnej o wyższym stopniu AISI316 należy dodać literę H do kodu szafy np.: ARETX PRH 182 ARETA STAL NIERDZEWNA

183 SZAFY ZE STALI NIERDZEWNEJ ARETA SZAFA SZEREGOWA ZE STALI NIERDZEWNEJ Z DRZWIAMI PRZESZKLONYMI BUDOWA - stelaż szafy wykonany jest z zamkniętych zespawanych profili wykonanych ze stali nierdzewnej 1.5mm AISI304L - narożniki stelaża zbudowane są z prostokatnych złączy wykonanych ze stali nierdzewnej AISI304L i spawanych laserowo do pionowych profili stelaża - tylko 8 śrub ze stali nierdzewnej jest potrzebnych do zmontowania całej konstrukcji - drzwi wykonane z matowej stali nierdzewnej AISI304L o grubości 2.0mm (AISI316L na zamówienie) z ramą usztywniająca i oknem z pleksiglasu - zawiasy wykonane z chromowanego stopu cynku (zawiasy wykonane z AISI316 na zamówienie) - panel tylny wykonany z matowej stali AISI304 o grubości 1.5mm (AISI316 na zamówienie) - dach wykonany z matowej stali AISI304 o grubości 1.5mm (AISI316 na zamówienie) - podłoga wykonana z matowej stali AISI304 o grubości 1.5mm (AISI316 na zamówienie) - stelaż - drzwi z oknem pleksiglas z zamkiem prętowym i wkładką 3mm - zawiasy z chromowanego stopu cynku - panel tylny - zdejmowany dach - podłoga z regulowanym przepustem kablowym CERTYFIKATY I DOPUSZCZENIA STOPIEŃ OCHRONY - IP54 zgodne z IEC EN62208; EN NEMA 12 zgodne z UL508A; UL50 - odporność na uderzenie IK10 zgodne z EN62208; EN50102 Należy zamówić oddzielnie: - śruby oczkowe do podnoszenia/lub kątowniki do podnoszenia ARETA STAL NIERDZEWNA Z DRZWIAMI PRZESZKLONYMI WYMIARY SZAFY B* ARETX SZEROKOŚĆ WYSOKOŚĆ GŁĘBOKOŚĆ ARETX PX ARETX PX A ARETX PX ARETX PX ARETX PX ARETX PX ARETX PX ARETX PX ARETX PX ARETX PX ARETX PX ARETX PX (*)w przypadku montażu ścian bocznych do wymiarów należy dodać 16mm. Aby zamówić szafę ze stali nierdzewnej o wyższym stopniu AISI316 należy dodać literę H do kodu szafy np.:aretx pxh. 183 ARETA STAL NIERDZEWNA Z DRZWIAMI PRZESZKLONYMI

184 ARETA STAL NIERDZEWNA AKCESORIA PŁYTA MONTAŻOWA WKŁADANA OD FRONTU ATPA Wykonana z blachy stalowej ocynkowanej: - grubość 2.5mm do szerokości 1000mm - grubość 3.0mm od szerokości 1000mm włącznie (*)w przypadku montażu ścian bocznych do wymiarów należy dodać 16mm. 184 ARETA STAL NIERDZEWNA AKCESORIA

185 SZAFY ZE STALI NIERDZEWNEJ ATPA PŁYTA MONTAŻOWA SZER. MM WYMIARY SZAFY PŁYTA MONTAŻOWA ATPA B A P L H I (max) ATPA ATPA ATPA ATPA ATPA ATPA ATPA ATPA ATPA ATPA PŁYTA MONTAŻOWA SZER. 800MM WYMIARY SZAFY PŁYTA MONTAŻOWA ATPA B A P L H I (max) ATPA ATPA ATPA ATPA ATPA ATPA ATPA ATPA ATPA ATPA PŁYTA MONTAŻOWA SZER. 1000MM WYMIARY SZAFY PŁYTA MONTAŻOWA ATPA B A P L H I (max) ATPA ATPA ATPA ATPA ATPA ATPA ATPA ATPA ATPA PŁYTA MONTAŻOWA SZER. 1200MM WYMIARY SZAFY PŁYTA MONTAŻOWA ATPA B A P L H I (max) ATPA ATPA ATPA ATPA ATPA ATPA ATPA ATPA ATPA Należy zamówić oddzielnie: - elementy do montażu płyty: WTKB ARETA STAL NIERDZEWNA AKCESORIA

186 PŁYTA MONTAŻOWA WKŁADANA Z BOKU ATPL Wykonana z blachy stalowej ocynkowanej 2.5mm. Dostawa zawiera szyny wprowadzające i akcesoria montażowe. (*)w przypadku montażu ścian bocznych do wymiarów należy dodać 16mm. ATPL PŁYTA MONTAŻOWA SZER. MM WYMIARY SZAFY PŁYTA MONTAŻOWA ATPL B A P L H I (max) ATPL ATPL ATPL ATPL ATPL ATPL ATPL ATPL ATPL ATPL PŁYTA MONTAŻOWA SZER. 800MM WYMIARY SZAFY PŁYTA MONTAŻOWA ATPL B A P L H I (max) ATPL ATPL ATPL ATPL ATPL ATPL ATPL ATPL ATPL ATPL PŁYTA MONTAŻOWA SZER. 1000MM WYMIARY SZAFY PŁYTA MONTAŻOWA ATPL B A P L H I (max) ATPL ATPL ATPL ATPL ATPL ATPL ATPL ATPL ATPL PŁYTA MONTAŻOWA SZER. 1200MM ATPL WYMIARY SZAFY B A P PŁYTA MONTAŻOWA L H I (max) ATPL ATPL ATPL ATPL ATPL ATPL ATPL ATPL ATPL ARETA STAL NIERDZEWNA AKCESORIA

187 SZAFY ZE STALI NIERDZEWNEJ PANELE BOCZNE ATFX Wykonane ze stali nierdzewnej AISI304L 1.5mm (AISI316L na zamówienie). - panele boczne (2 szt.) - elementy do montażu - akcesoria montażowe ATFX ATFX ATFX PANELE BOCZNE WYMIARY SZAFY WYSOKOŚĆ GŁĘBOKOŚĆ ATFX ATFX ATFX Aby zamówić produkt ze stali nierdzewnej o wyższym stopniu AISI316 należy dodać literę H do kodu np.: ATFX H DRZWI WEWNĘTRZNE ATPIX max = W-55 Wykonane ze stali nierdzewnej AISI304L 2.0mm (AISI316 na zamówienie), wyposażone w pionowe szyny, w komplecie wsporniki. - drzwi kompletne z zamkiem prętowym na klucz dwupiórkowy z wkładką 3mm - zawiasy - pionowe wsporniki i poziome szyny - akcesoria montażowe max=h-30 profile DRZWI WEWNĘTRZNE ATPIX WYMIARY SZAFY CODE B A ATPIX ATPIX DRZWI WEWNĘTRZNE L H ATPIX ATPIX ATPIX ATPIX Aby zamówić produkt ze stali nierdzewnej o wyższym stopniu AISI316 należy dodać literę H do kodu np.: ATPIX H 187 ARETA STAL NIERDZEWNA AKCESORIA

188 COKÓŁ MODUŁOWY ATZX Elementy narożnikowe wykonane ze stali nierdzewnej AISI304L (AISI316L na żądanie) o grubości 2.0mm. Posiadają zaślepki ze stali nierdzewnej. Listwy boczne wykonane z 1.5mm stali nierdzewnej AISI304L (AISI316L na żądanie). Cokół modułowy składa się: - 4 elementów narożnikowych wraz z zaślepkami - 2 paneli przednich - 2 paneli bocznych ATZX NAROŻNIKI COKOŁU UNIWERSALNE PANELE PRZEDNIE/BOCZNE ATZX DŁUGOŚĆ (MM) ATZX-A100 NAROŻNIKI DLA COKOŁU WYS. 100MM ATZX-A200 NAROŻNIKI DLA COKOŁU WYS. 200MM Dostawa zawiera 4 sztuki z akcesoriami do montażu. ATZX-T0400 PANELE PRZEDNIE/TYLNE DLA COKOŁU SZER.= ATZX-T0500 PANELE PRZEDNIE/TYLNE DLA COKOŁU SZER.= ATZX-T0 PANELE PRZEDNIE/TYLNE DLA COKOŁU SZER.= 444 ATZX-T0800 PANELE PRZEDNIE/TYLNE DLA COKOŁU SZER.= ATZX-T1000 PANELE PRZEDNIE/TYLNE DLA COKOŁU SZER.= ATZX-T1200 PANELE PRZEDNIE/TYLNE DLA COKOŁU SZER.= Aby zamówić narożniki cokołu ze stali nierdzewnej o wyższym stopniu AISI316L należy dodać literę H do kodu np.: ATZX-A100H. Dostawa zawiera 2 sztuki. Aby zamówić panele przednie/boczne do cokołu o wysokości 200mm dodaj D do kodu produktu np. ATZX-T0D. Aby zamówić panele przednie/tylne cokołu ze stali nierdzewnej o wyższym stopniu AISI316L należy dodać literę H do kodu np.: ATZX-T0H. 3 1 AKCESORIA ZE STALI NIERDZEWNEJ WTAX 1. ELEMENTY DO MONTAŻU PANELA TYLNEGO WTAX-100H Wykonane ze stali nierdzewnej AISI316. Dostawa zawiera 8 szt. z elementami do montażu. 2. ELEMENTY DO MONTAŻU ŚCIAN BOCZNYCH WTAX-200H Wykonane ze stali nierdzewnej AISI316. Dostawa zawiera 16 szt. z elementami do montażu ELEMENTY ZAMKA PRĘTOWEGO WTAX-300H Wykonane ze stali nierdzewnej AISI316. Dostawa zawiera 4 szt. z elementami do montażu. Dostępne na zamówienie. For more accessories, check on page ARETA STAL NIERDZEWNA AKCESORIA

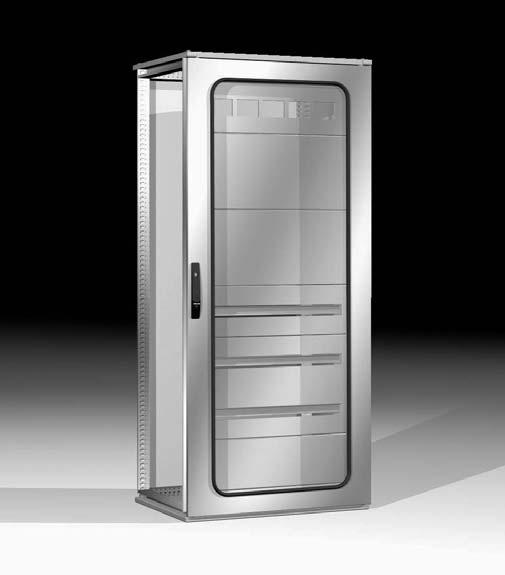

189 SZAFY ZE STALI NIERDZEWNEJ ARETA SZAFA MODUŁOWA STAL NIERDZEWNA CERTYFIKATY I DOPUSZCZENIA STOPIEŃ OCHRONY Szafa z drzwiami przeszklonymi: - IP54 zgodne z IEC EN62208; EN NEMA 12 zgodne z UL508A; UL50 - odporność na uderzenie IK10 zgodne z IEC EN62208; EN Na zamówienie panele dystrybucji mocy ze stali nierdzewnej. Pozostałe elementy wykonane z blachy stalowej. ARETA PC Z WYSUWANĄ SZUFLADĄ, STAL NIERDZEWNA / Panel frontowy z wysuwaną szufladą zawiera: - stelaż (AISI 304L) z drzwiami tylnymi (AISI 316L na zamówienie) - drzwi górne przeszklone ze stali nierdzewnej z oknem inspekcyjnym - wysuwana szuflada klawiatury z podstawą do myszki - drzwi dolne - zawiasy (cynk chromowany) - szczelna obudowa do klawiatury - przepust kablowy do klawiatury i myszki - dwustronna taśma do zamocowania klawiatury - wspornik monitora STOPIEŃ OCHRONY -IP55 ARETA PC Z WYSUWANĄ SZUFLADĄ STAL NIERDZEWNA ATPCX ATPCX CE ATPCX CE SZEROKOŚĆ WYMIARY WYSOKOŚĆ GŁĘBOKOŚĆ Należy zamówić odzielnie: - panele boczne ATFX - cokół wys. 100, 200mm Aby zamówić produkt ze stali nierdzewnej o wyższym stopniu AISI316 należy dodać literę H do kodu np.: ATPCX CEH 189 ARETA STAL NIERDZEWNA

190 ARETX/E.GOX WSPÓLNE AKCESORIA ZAWIASY ZE STALI NIERDZEWNEJ 90 STOPNI WTCE XH Wykonane ze stali nierdzewnej AISI316L. Dostawa zawiera 4 sztuki z elementami do montażu. Dostępne na zamówienie. STOPY POZIOMUJĄCE WTPX-005X Mogą być przymocowane bezpośrednio do szafy lub cokołu. Ułatwiają zachowanie czystości i dostosowanie do żądanej wysokości. Dostawa zawiera 4 szt. z płytką i akcesoriami do montażu. ZAWIASY CHROMOWANE 180 STOPNI WTCE C Zakres dostawy 4 szt. ZAWIASY ZE STALI NIERDZEWNEJ 180 STOPNI AISI316L WTCE X Zakres dostawy 4 szt. ŚRUBY OCZKOWE DO PODNOSZENIA WTGS-001X Śruby oczkowe do podnoszenia M12 wykonane ze stali nierdzewnej. Zakres dostawy 4 szt. KĄTOWNIKI DO PODNOSZENIA WTSS-001 Wykonane ze stali ocynkowanej 5.0mm. Zakres dostawy 4 szt. 190 ARETX/E.GOX WSPÓLNE AKCESORIA

191 SZAFY ZE STALI NIERDZEWNEJ ZESTAW ŁĄCZENIOWY ATKU-002X Wykonany ze stali chromowanej. Zestaw jest przeznaczony do łączenia ze sobą dwóch szaf. Zamiast śrub oczkowych do podnoszenia szafy zaleca się użycie wsporników do podnoszenia WTSS-001. Dostawa zawiera dystanse, akcesoria montażowe i uszczelkę dla zachowania stopnia ochrony IP. ŁĄCZNIKI WZMACNIAJĄCE ATKU-003 Przeznaczone aby zagwarantować większą wytrzymałość szaf połączonych szeregowo. Wykonane ze stali ocynkowanej 4.0mm. Zakres dostawy 4 szt. z akcesoriami do montażu. OSŁONA WENTYLATORA Instalowana dla wentylatora i kratki, stopień ochrony szafy jest zachowany. Wykonana ze stali nierdzewnej AISI304L 1.2mm. 1 szt. z akcesoriami do montażu. CERTYFIKATY I DOPUSZCZENIA STOPIEŃ OCHRONY - IP55 - NEMA 3R Należy zamówić oddzielnie panel /pełny lub otworowany/. OSŁONA DLA WENTYLATORA WTCVX WENTYLATOR KRATKA WTCVX-005 WTCVX-010 WTCVX-015 WT300B/300VB WI200B/200VB WT305B/305VB WT310B/310VB WT330B WT335B WT340B KIESZEŃ NA DOKUMENTACJĘ WTTS... X Duże rozmiary, wykonana ze stali nierdzewnej 1.5mm. Dostawa zawiera 1 szt. z akcesoriami do montażu. WTTS - 000X WTTS X WTTS X 191 ARETX/E.GOX WSPÓLNE AKCESORIA

192 ATB8 STAL NIERDZEWNA Obudowa wykonana ze stali nierdzewnej 1.5mm AISI 304L ze zdejmowanym panelem tylnym. Drzwi wykonane ze stali nierdzewnej 2.0mm AISI 304L z ramą usztywniającą. Obudowa dostępna także w AISI 316L na zamówienie. Zawiasy - cynk chromowany. - obudowa - drzwi z zamkiem prętowym i wkładką 3mm - regulowany przepust kablowy - płyta montażowa wykonana z blachy ocynkowanej 2.5mm (dla szerokości 1000mm i wyższej płyta montażowa wykonana z blachy ocynkowanej 3.0 mm) DOPUSZCZENIA I CERTYFIKATY STOPIEŃ OCHRONY - IP66 zgodne z IEC EN62208; EN NEMA 12 zgodne z UL508A; UL50 - odporność na uderzenie IK10 zgodne z IEC EN62208; EN50102 GŁÓWNE AKCESORIA ATZX cokół modułowy (str. 195) śruby oczkowe do podnoszenia (str. 195) 192 ATB8 STAL NIERDZEWNA

193 SZAFY ZE STALI NIERDZEWNEJ SZAFA ATB8 ZE STALI NIERDZEWNEJ DRZWI PEŁNE płyta montażowa SZAFA ATB8 ZE STALI NIERDZEWNEJ DRZWI PEŁNE WYMIARY SZAFY PODŁOGA PRZEPUST KABLOWY DRZWI PŁYTA MONTAŻOWA ATB8X B A P C D E F M N L H I (MAX) ATB8X PR ATB8X PR ATB8X PR ATB8X PR ATB8X PR ATB8X PR ATB8X PR ATB8X PR ATB8X PR ATB8X PR ATB8X PR ATB8X PR Aby zamówić obudowę ze stali nierdzewnej o wyższym stopniu AISI316 należy dodać literę H do kodu np.: ATB8X PRH dostępna na zamówienie. 193 ATB8 STAL NIERDZEWNA

194 SZAFA ATB8 ZE STALI NIERDZEWNEJ DRZWI PEŁNE PODWÓJNE płyta montażowa SZAFA ATB8 ZE STALI NIERDZEWNEJ DRZWI PEŁNE PODWÓJNE WYMIARY SZAFY PODŁOGA PRZEPUST KABLOWY DRZWI PŁYTA MONTAŻOWA ATB8X B A P C D E F M N L H I (MAX) ATB8X PR ATB8X PR ATB8X PR Aby zamówić obudowę ze stali nierdzewnej o wyższym stopniu AISI316 należy dodać literę H do kodu np.: ATB8X PRH dostępna na zamówienie. 194 ATB8 STAL NIERDZEWNA

195 SZAFY ZE STALI NIERDZEWNEJ COKÓŁ MODUŁOWY ATZX Elementy narożnikowe wykonane ze stali nierdzewnej AISI304L (AISI316L na żądanie) o grubości 2.0mm. Posiadają zaślepki ze stali nierdzewnej. Listwy boczne wykonane z 1.5mm stali nierdzewnej AISI304L (AISI316L na żądanie). Cokół modułowy składa się: - 4 elementów narożnikowych wraz z zaślepkami - 2 paneli przednich - 2 paneli bocznych ATZE NAROŻNIKI COKOŁU ATZE PANELE BOCZNE DLA SZAFY ATB8X DŁUGOŚĆ (MM) ATZX-A100 ATZX-A200 NAROŻNIKI DLA COKOŁU WYS. 100MM NAROŻNIKI DLA COKOŁU WYS. 200MM ATZX-T0400B ATZX-T0500B PANELE PRZEDNIE/TYLNE DLA COKOŁU SZER.= PANELE PRZEDNIE/TYLNE DLA COKOŁU SZER.= Dostawa zawiera 4 sztuki z akcesoriami do montażu. Dostawa zawiera 2 sztuki. Aby zamówić narożniki cokołu ze stali nierdzewnej o wyższym stopniu AISI316L należy dodać literę H do kodu np.: ATZX-A100H. Aby zamówić panele boczne do cokołu o wysokości 200mm dodaj D do kodu produktu np. ATZX-T0400BD. Aby zamówić panele boczne cokołu ze stali nierdzewnej o wyższym stopniu AISI316L należy dodać literę H do kodu np.: ATZX-T0400BH. UNIWERSALNE PANELE PRZEDNIE/TYLNE ATZE DŁUGOŚĆ (MM) ATZX-T0 PANELE BOCZNE DLA COKOŁU GŁĘB. 444 ATZX-T0800 PANELE BOCZNE DLA COKOŁU GŁĘB ATZX-T1000 PANELE BOCZNE DLA COKOŁU GŁĘB ATZX-T1200 PANELE BOCZNE DLA COKOŁU GŁĘB Dostawa zawiera 2 sztuki. Aby zamówić panele przednie/tylne do cokołu o wysokości 200mm dodaj D do kodu produktu np. ATZX-T0D. Aby zamówić panele przednie/tylne cokołu ze stali nierdzewnej o wyższym stopniu AISI316L, należy dodać literę H do kodu np.: ATZX-T0H. WTGS-003 Śruby oczkowe do podnoszenia, ocynkowane gwint M12. Dostawa zawiera 4 szt., nakrętki i podkładki. 195 ATB8 STAL NIERDZEWNA

196 OBUDOWA KOMPAKTOWA CS STAL NIERDZEWNA - obudowa i drzwi wykonane ze stali nierdzewnej AISI304L (AISI316L na zamówienie) 1.5mm (dla obudowy od szerokości 800mm drzwi ze stali nierdz. o grubości 2.0mm) - płyta montażowa ocynkowana 2.5mm W skład kompletnej obudowy wchodzą: - 2 ocynkowane proflie zamontowane na drzwiach szafy - płyta montażowa - system zamykania, zamek prętowy z wkładką 3mm CERTYFIKATY I DOPUSZCZENIA STOPIEŃ OCHRONY - IP55 zgodne z IEC EN62208; EN NEMA 12 zgodne z UL508A; UL50 - odporność na uderzenie IK10 zgodne z IEC EN62208; EN Dostępne na zamówienie. 196 CS STAL NIERDZEWNA

197 SZAFY ZE STALI NIERDZEWNEJ OBUDOWA KOMPAKTOWA CS STAL NIERDZEWNA DRZWI PEŁNE CSX CSX CSX B WYMIARY SZAFY A P WYMIARY PODŁOGA PRZEPUST KABLOWY DRZWI PŁYTA MONTAŻOWA C D E F M N L H CSX CSX CSX CSX Aby zamówić obudowę ze stali nierdzewnej o wyższym stopniu AISI316 należy dodać literę H do kodu np.: CSX6-1240H. 197 CS STAL NIERDZEWNA

198 OBUDOWA KOMPAKTOWA CS STAL NIERDZEWNA DRZWI PEŁNE PODWÓJNE CSX CSX CSX B WYMIARY SZAFY A P WYMIARY PODŁOGA PRZEPUST KABLOWY DRZWI PŁYTA MONTAŻOWA C D E F M N L H CSX CSX CSX CSX Aby zamówić obudowę ze stali nierdzewnej o wyższym stopniu AISI316 należy dodać literę H do kodu np.: CSX H. 198 CS STAL NIERDZEWNA

199 SZAFY ZE STALI NIERDZEWNEJ AKCESORIA UZUPEŁNIAJĄCE DLA CSX COKÓŁ MODUŁOWY ATZX Elementy narożnikowe wykonane ze stali nierdzewnej AISI304L (AISI316L na żądanie) o grubości 2.0mm. Posiadają zaślepki ze stali nierdzewnej. Listwy boczne wykonane z 1.5mm stali nierdzewnej AISI304L (AISI316L na żądanie). Cokół modułowy składa się: - 4 elementów narożnikowych wraz z zaślepkami - 2 paneli przednich - 2 paneli bocznych ATZX ATZX-A100 ATZX-A200 NAROŻNIKI COKOŁU NAROŻNIKI DLA COKOŁU WYS. 100MM NAROŻNIKI DLA COKOŁU WYS. 200MM PANELE BOCZNE DLA SZAFY CSX ATZX ATZX-T0300S DŁUGOŚĆ (MM) PANELE BOCZNE DLA COKOŁU GŁĘB PANELE BOCZNE DLA COKOŁU GŁĘB. 400 ATZX-T0400A 236 Dostawa zawiera 4 sztuki z akcesoriami do montażu. Aby zamówić narożnik cokołu ze stali nierdzewnej o wyższym stopniu AISI 316L należy dodać literę H do kodu np.: ATZX-A100H. Dostawa zawiera 2 sztuki. Aby zamówić panele boczne do cokołu o wysokości 200mm dodaj D do kodu produktu np. ATZX-T0300SD. Aby zamówić panele boczne o wyższym stopniu AISI 316L, należy dodać literę H do kodu np. ATZX-T0300SH. UNIWERSALNE PANELE PRZEDNIE/TYLNE ATZX DŁUGOŚĆ (MM) ATZX-T0 PANELE PRZEDNIE/TYLNE DLA COKOŁU SZER.= 444 ATZX-T0800 PANELE PRZEDNIE/TYLNE DLA COKOŁU SZER.= ATZX-T1000 PANELE PRZEDNIE/TYLNE DLA COKOŁU SZER.= ATZX-T1200 PANELE PRZEDNIE/TYLNE DLA COKOŁU SZER.= Dostawa zawiera 2 szt. Aby zamówić panele przednie o wys. 200mm należy dodać literę D do kodu np. ATZX=T0D. Aby zamówić panele przednie o wyższym stopniu AISI 316L, należy dodać litery H do kodu, np.: ATZX=T0H. 199 AKCESORIA UZUPEŁNIAJĄCE DLA CSX

200 ZAWIASY 180 STOPNI WTCE X Do montażu na standardowych drzwiach w celu otwierania pod kątem 180 stopni. Wykonanie ze stali nierdzewnej AISI316L. Dostawa zawiera 3 zawiasy z elementami montażowymi. WSPORNIKI DO MONTAŻU NA ŚCIANIE SDWCX-010H Wykonane ze stali nierdzewnej 2.5mm AISI 316L. Dostawa zawiera 4 szt. ŚRUBY OCZKOWE DO PODNOSZENIA WTGS-003 Śruby oczkowe z gwintem M12 ocynkowane. Dostawa zawiera 2 szt. oraz nakrętki i podkładki. DODATKOWE AKCESORIA - szyny pionowe WTPR-CS - wsporniki do szybkiego montażu WTPR-R - szyny przesuwne CSPP 200 AKCESORIA UZUPEŁNIAJĄCE DLA CSX

201 SZAFY ZE STALI NIERDZEWNEJ STX SZAFKI NAŚCIENNE ZE STALI NIERDZEWNEJ Obudowa i drzwi wykonane ze stali nierdzewnej AISI304L 1.5mm (AISI316L na zamówienie). Płyta montażowa wykonana z blachy stalowej ocynkowanej 2.5mm. Zawiasy ze stali nierdzewnej. W skład obudowy wchodzą: - płyta montażowa - system zamykania / obudowa zamka - stop cynku, dźwignia-stal nierdzewna / wkładka 3mm - opakowanie z elementami do podłączenia uziemienia i montażu płyty montażowej CERTYFIKATY I DOPUSZCZENIA STOPIEŃ OCHRONY - IP66 zgodne z IEC EN62208; EN NEMA 4X zgodne z UL508A; UL50 - odporność na uderzenie IK10 zgodne z IEC EN62208; EN STX STAL NIERDZEWNA

202 SZAFKI NAŚCIENNE ZE STALI NIERDZEWNEJ DRZWI POJEDYNCZE PEŁNE tylko dla A>800 SZAFKI NAŚCIENNE ZE STALI NIERDZEWNEJ DRZWI POJEDYNCZE PEŁNE STX STX2-315 STX3-415 STX3-420 STX4-315 STX4-420 STX4-520 STX4-620 STX5-520 STX5-725 STX6-420 STX6-620 STX6-625 STX6-630 STX6-820 STX6-825 STX6-830 STX STX8-830 STX STX B A WYMIARY SZAFKI PŁYTA MONTAŻOWA ILOŚĆ ZAMKÓW P C 150 L 150 H Aby zamówić obudowę ze stali nierdzewnej o wyższym stopniu AISI316L należy dodać literę H do kodu np.: STX2-315H. Dostępne na zamówienie. 202 STX STAL NIERDZEWNA

203 SZAFY ZE STALI NIERDZEWNEJ SZAFKI NAŚCIENNE ZE STALI NIERDZEWNEJ DRZWI PODWÓJNE PEŁNE STX STX STX SZAFKI NAŚCIENNE ZE STALI NIERDZEWNEJ DRZWI PODWÓJNE PEŁNE WYMIARY SZAFKI B A P L PŁYTA MONTAŻOWA H Aby zamówić obudowę ze stali nierdzewnej o wyższym stopniu AISI316L należy dodać literę H do kodu np.: STX H. Dostępne na zamówienie. 203 STX STAL NIERDZEWNA

204 SZAFKA NAŚCIENNA PRZESZKLONA ZE STALI NIERDZEWNEJ STPX SZAFKA NAŚCIENNA PRZESZKLONA ZE STALI NIERDZEWNEJ STPX Obudowa wykonana ze stali nierdzewnej AISI304L 1.5mm (AISI316L na zamówienie). Drzwi wykonane z AISI304L 1.5mm(AISI316L na zamówienie) z oknem z pleksiglasu. Płyta montażowa wykonana z blachy stalowej ocynkowanej 2.5mm. Zawiasy ze stali nierdzewnej. W skład obudowy wchodzą: - płyta montażowa - płyta dławikowa z uszczelką - system zamykania / obudowa zamka - stop cynku, dźwignia - stal nierdzewna / wkładka 3mm - opakowanie z elementami do podłączenia uziemienia i montażu płyty montażowej CERTYFIKATY I DOPUSZCZENIA STOPIEŃ OCHRONY - IP66 zgodne z IEC EN62208; EN NEMA 12 zgodne z UL508A; UL50 - odporność na uderzenie IK10 zgodne z IEC EN62208; EN50102 tylko dla A>800 STX STPX3-420 STPX4-520 STPX4-620 STPX5-725 STPX6-820 STPX6-825 SZAFKA ZE STALI NIERDZEWNEJ Z DRZWIAMI PRZESZKLONYMI WYMIARY SZAFKI B A P C M DRZWI N PŁYTA MONTAŻOWA L H ILOŚĆ ZAMKÓW Aby zamówić obudowę ze stali nierdzewnej o wyższym stopniu AISI316L należy dodać literę H do kodu np.: STPX4-620H. Dostępne na zamówienie. 204 STPX STAL NIERDZEWNA

205 SZAFY ZE STALI NIERDZEWNEJ AKCESORIA DLA SZAFEK ZE STALI NIERDZEWNEJ DRZWI WEWNĘTRZNE ZE STALI NIERDZEWNEJ STPO1...X Stelaż i drzwi wykonane ze stali AISI304L 1.5mm (AISI316L na zamówienie). - stelaż - drzwi - system zamykania ze stopu cynku - dźwignia zamka ze stali nierdzewnej z wkładką 3mm - akcesoria montażowe STOPIEŃ OCHRONY - na zewnątrz: IP66 - wewnątrz: IP20. DRZWI WEWNĘTRZNE ZE STALI NIERDZEWNEJ STPO STP01-34X STP01-45X L H STP01-46X 400 STP01-57X STP01-68X 800 Aby zamówić drzwi wew. ze stali nierdzewnej o wyższym stopniu AISI316L należy dodać literę H do kodu np.: STPO-46XH. WKŁAD MODUŁOWY ZE STALI NIERDZEWNEJ MDSTX Stelaż i panele frontowe wykonane z AISI304L 1.5mm (AISI316L na zamówienie). Dostawa zawiera: - stelaż - panel frontowy ze szczelinami modułowymi wraz z akcesorami montażowymi i wkrętami - ocynkowane szyny DIN - akcesoria montażowe STOPIEŃ OCHRONY - na zewnątrz: IP66 - wewnątrz: IP1X WKŁAD MODUŁOWY ZE STALI NIERDZ. MDSTX MDSTX4- MDSTX6-800 SZEROKOŚĆ 400 WYSOKOŚĆ 800 Aby zamówić wkład modułowy ze stali nierdzewnej o wyższym stopniu AISI316L należy dodać literę H do kodu np.: MDSTX4-H. 205 STX AKCESORIA UZUPEŁNIAJĄCE

206 DASZEK PRZECIWDESZCZOWY ZE STALI NIERDZEWNEJ TTX Do instalacji zewnętrznych, gdy szafki są wystawione na działanie wszelakich warunków atmosferycznych. Wykonane ze stali nierdzewnej AISI304L 1.5mm (AISI316L dostępne na zamówienie). Dostępne także na zamówienie daszki ze stali nierdzewnej dla szaf instalowanych na zewnątrz. DASZEK ZE STALI NIERDZEWNEJ TTX MDSTX TTX1-04 TTX1-05 SZEROKOŚĆ GŁĘBOKOŚĆ TTX TTX TTX Aby zamówić daszek ze stali nierdzewnej o wyższym stopniu AISI 316L, należy dodać literę H do kodu np.: TTX1-04H. Wieszak mocowania na ścianie SDWCX-010H. Wykonany ze stali nierdzewnej AISI316L 2.5mm Dostawa zawiera: 4 szt. COKÓŁ MODUŁOWY ATZX Elementy narożnikowe wykonane ze stali nierdzewnej AISI304L (AISI316L na żądanie) o grubości 2.0mm. Posiadają zaślepki ze stali nierdzewnej. Listwy boczne wykonane z 1.5mm stali nierdzewnej AISI304L (AISI316L na żądanie). Cokół modułowy składa się: - 4 elementów narożnikowych wraz z zaślepkami - 2 paneli przednich - 2 paneli bocznych ATZX ATZX-A100 ATZX-A200 NAROŻNIKI COKOŁU NAROŻNIKI DLA COKOŁU WYS. 100MM NAROŻNIKI DLA COKOŁU WYS. 200MM ATZX ATZX-T0300S PANELE BOCZNE DLA SZAFKI STX DŁUGOŚĆ (MM) PANELE BOCZNE DLA COKOŁU GŁĘB Dostawa zawiera 4 sztuki z akcesoriami do montażu. Aby zamówić narożniki cokołu ze stali nierdzewnej o wyższym stopniu AISI 316L, należy dodać literę H do kodu np.: ATZX-A100H. UNIWERSALNE PANELE PRZEDNIE ATZX DŁUGOŚĆ (MM) ATZX-T0 PANELE PRZEDNIE DLA COKOŁU SZER= 444 ATZX-T0800 PANELE PRZEDNIE DLA COKOŁU SZER= ATZX-T1000 PANELE PRZEDNIE DLA COKOŁU SZER= Dostawa zawiera 2 szt. Aby zamówić panele boczne do cokołu o wysokości 200mm dodaj D do kodu produktu np. ATZX-T0300SD. Aby zamówić panele boczne cokołu ze stali nierdzewnej o wyższym stopniu AISI 316L, należy dodać literę H do kodu np.: ATZX-ATZX-T0300SH. Dostawa zawiera 2 sztuki. Aby zamówić panele przednie do cokołu o wysokości 200mm dodaj D do kodu produktu np. ATZX-T0D. Aby zamówić panele przednie cokołu ze stali nierdzewnej o wyższym stopniu AISI 316L, należy dodać literę H do kodu np.: ATZX-T0H. 206 STX AKCESORIA UZUPEŁNIAJĄCE

207 SZAFY ZE STALI NIERDZEWNEJ SKRZYNKI ZACISKOWE ZE STALI NIERDZEWNEJ SDX Obudowa i pokrywa wykonane ze stali nierdzewnej AISI304L 1.2mm (AISI316L na zamówienie). Pokrywa przykręcana na śruby ze stali nierdzewnej. Otwory pod montaż zawiasów. CERTYFIKATY I DOPUSZCZENIA STOPIEŃ OCHRONY -IP66 zgodne z IEC EN62208; EN NEMA 4X zgodne z UL508A; UL50 -odporność na uderzenie IK10 zgodne z IEC EN62208; EN SKRZYNKI ZACISKOWE ZE STALI NIERDZEWNEJ WYMIARY SDX B A P SDX SDX SDX SDX SDX SDX Należy zamówić oddzielnie: - płytę montażową i/lub szynę DIN Aby zamówić skrzynkę ze stali nierdzewnej o wyższym stopniu AISI 316L należy dodać literę H do kodu np.: SDX1-108H. PŁYTA MONTAŻOWA SDPA WYMIARY SKRZYNKI SZEROKOŚĆ WYSOKOŚĆ B A SDPA SDPA WAGA KG SDPA SDPA SDPA PŁYTA MONTAŻOWA SDPA Wykonana z blachy stalowej ocynkowanej 2.0mm. Dostawa zawiera: 1 element. 207 SDX SKRZYNKI ZACISKOWE STAL NIERDZEWNA

208 OBUDOWA ZE STALI NIERDZEWNEJ ZE SKOŚNYM DASZKIEM FPX OBUDOWA ZE STALI NIERDZEWNEJ ZE SKOŚNYM DASZKIEM FPX. Obudowa i drzwi wykonane ze stali nierdzewnej AISI304L 1.5mm (AISI316L na zamówienie). Płyta montażowa wykonana z blachy stalowej ocynkowanej 2.5mm. Zawiasy ze stali nierdzewnej. W skład obudowy wchodzą: - płyta montażowa - system zamykania / obudowa zamka - stop cynku, dźwignia - stal nierdzewna / wkładka 3mm - opakowanie z elementami do podłączenia uziemienia i montażu płyty montażowej - płyta przepustu kablowego STOPIEŃ OCHRONY - IP55 - odporność na uderzenie IK10 Dostępne na zamówienie płyta montażowa STX FPX4-515 FPX4-620 FPX5-730 FPX6-825 FPX FPX FPX OBUDOWA ZE STALI NIERDZEWNEJ ZE SKOŚNYM DASZKIEM FPX. WYMIARY OBUDOWY B A P C PRZEPUST KABLOWY E F PŁYTA MONTAŻOWA L H ILOŚĆ ZAMKÓW Aby zamówić obudowę ze stali nierdzewnej o wyższym stopniu AISI 316L, należy dodać literę H do kodu np.: FPX6-825H. 208 FPX OBUDOWA ZE SKOŚNYM DASZKIEM STAL NIERDZEWNA

209 SZAFY ZE STALI NIERDZEWNEJ PULPIT MONOBLOK ZE STALI NIERDZEWNEJ ZBX Obudowa wykonana ze stali nierdzewnej AISI 304L 1.5mm. Płyta montażowa wykonana z blachy stalowej ocynkowanej 2.5mm zamontowana na ścianie tylnej. Pokrywa wykonana ze stali nierdzewnej AISI304L 1.5mm z profilami z blachy ocynkowanej i mechaniczną blokadą. Regulowany przepust kablowy. Pulpit dostępny na zamówienie także w wersji ze stali nierdzewnej AISI 316L. - pulpit - drzwi z zamkiem prętowym i wkładką 3mm - płyta montażowa - pokrywa górna z system zamykania - regulowany przepust kablowy CERTYFIKATY I DOPUSZCZENIA STOPIEŃ OCHRONY - IP55 - NEMA 12 zgodne z UL508A; UL50 STX ZBX6-01 ZBX8-01 ZBX0-01 ZBX2-01 PULPIT MONOBLOK ZE STALI NIERDZEWNEJ WYMIARY B A P PODŁOGA C D PRZEPUST KABLOWY DRZWI PŁYTA MONTAŻOWA E F M L H (x2) (x2) Aby zamówić pulpit ze stali nierdzewnej o wyższym stopniu AISI316L należy dodać literę H do kodu np.: ZBX6-01H. 209 ZBX PULPIT MONOBLOK STAL NIERDZEWNA

210 W=/800 W=1000/1200 płyta montażowa dostępna powierzchnia dostępna powierzchnia 210 ZBX PULPIT MONOBLOK STAL NIERDZEWNA

211 SZAFY ZE STALI NIERDZEWNEJ COKÓŁ MODUŁOWY ATZX Elementy narożnikowe wykonane ze stali nierdzewnej AISI 304L (AISI 316L na żądanie) o grubości 2.0mm. Posiadają zaślepki ze stali nierdzewnej. Listwy boczne wykonane z 1.5mm stali nierdzewnej AISI 304L (AISI 316L na żądanie). Cokół modułowy składa się: - 4 elementów narożnikowych wraz z zaślepkami - 2 paneli przednich - 2 paneli bocznych ATZE NAROŻNIKI COKOŁU UNIWERSALNE PANELE PRZEDNIE ATZX DŁUGOŚĆ (MM) ATZX-A100 ATZX-A200 NAROŻNIKI DLA COKOŁU WYS. 100MM NAROŻNIKI DLA COKOŁU WYS. 200MM Dostawa zawiera 4 sztuki z akcesoriami do montażu. Aby zamówić narożniki cokołu ze stali nierdzewnej o wyższym stopniu AISI 316L należy dodać literę H do kodu np.: ATZX-A100H. PANELE BOCZNE DLA PULPITU STEROWNICZEGO ZBX ATZX DŁUGOŚĆ (MM) ATZX-T0 PANELE PRZEDNIE DLA COKOŁU SZER.= 444 ATZX-T0800 PANELE PRZEDNIE DLA COKOŁU SZER.= ATZX-T1000 PANELE PRZEDNIE DLA COKOŁU SZER.= ATZX-T1200 PANELE PRZEDNIE DLA COKOŁU SZER.= Dostawa zawiera 2 sztuki Aby zamówić panele przednie do cokołu o wysokości 200mm dodaj D do kodu produktu np. ATZX-T0D. Aby zamówić panele przednie cokołu ze stali nierdzewnej o wyższym stopniu AISI 316L należy dodać literę H do kodu np.: ATZX-T0H. ATZX-T0400A PANELE BOCZNE DLA COKOŁU GŁĘB Dostawa zawiera 2 szt. Aby zamówić panele boczne do cokołu o wysokości 200mm dodaj D do kodu produktu np. ATZX-T0400AD. Aby zamówić panele boczne cokołu ze stali nierdzewnej o wyższym stopniu AISI316L należy dodać literę H do kodu np.: ATZX-T0400AH. 211 ZBX PULPIT MONOBLOK STAL NIERDZEWNA

212 PULPIT MODUŁOWY ZE STALI NIERDZEWNEJ GŁĘBOKOŚĆ 400MM PODSTAWA AE Stelaż wykonany ze stali nierdzewnej AISI 304L 1.5mm. Płyta montażowa wykonana z blachy ocynkowanej 2.5mm. Drzwi wykonane ze stali nierdzewnej AISI 304L 1.5mm z boczną ramą usztywniająca. Dostępne na zamówienie ze stali AISI 316L. - podstawa - drzwi z zamkiem prętowym i wkładką klucza dwuskrzydłowego 3mm - płyta montażowa - regulowany przepust kablowy CERTFIKATY I DOPUSZCZENIA STOPIEŃ OCHRONY - IP55 - NEMA 12 zgodna z UL508A; UL50 W=/800 W=1200/1 płyta montażowa dostępna powierzchnia dostępna powierzchnia dostępna powierzchnia STX AEX6-01 AEX8-02 AEX1-23 AEX1-64 B 800 PODSTAWA AEX WYMIARY PODŁOGA PRZEPUST KABLOWY DRZWI PŁYTA MONTAŻOWA A P C D E F M L H I (MAX) (x2) (x2) Aby zamówić podstawę ze stali nierdzewnej o wyższym stopniu AISI 316L, należy dodać literę H do kodu np.: AEX6-01H PULPIT MODUŁOWY GŁĘB.400MM STAL NIERDZEWNA

213 SZAFY ZE STALI NIERDZEWNEJ PÓŁKA LEX Stelaż wykonany ze stali nierdzewnej AISI 304L 1.5mm. Pokrywa wykonana z AISI 304L 2.0mm z ocynkowanymi szynami i siłownikami dla otwierania pokrywy i zabezpieczjącymi przed przypadkowym zamknięciem. Dostępne na zamówienie ze stali AISI 316L. - półka - pokrywa z zamkiem i wkładką 3mm - szyny do montażu uzupełniającej płyty montażowej - uszczelka - akcesoria do montażu CERTFIKATY I DOPUSZCZENIA STOPIEŃ OCHRONY - IP 55. available dostępne LEX LEX6-01 LEX8-02 LEX1-23 LEX1-64 PÓŁKA LEX B ILOŚĆ ZAMKÓW Aby zamówić półkę ze stali nierdzewnej o wyższym stopniu AISI 316L należy dodać literę H do kodu np.: LEX6-01H. CZĘŚĆ GÓRNA PEX Stelaż wykonany z stali nierdzewnej AISI 304L 1.5mm. Płyta montażowa wykonana z blachy ocynkowanej 2.5mm z ocynkowanymi szynami 2.0mm do regulacji położenia płyty. Otwierany panel przedni ze stali nierdzewnej AISI 304L 2.0mm z ocynkowanymi szynami pionowymi i mechaniczną blokadą. Dostępne na zamówienie ze stali AISI 316L. - część górna - otwierana pokrywa przednia z podwójnym zamkiem na klucz 3mm - płyta montażowa - uszczelka - akcesoria do montażu CERTYFIKATY I DOPUSZCZENIA STOPIEŃ OCHRONY -IP 55 płyta montażowa PEX PEX6-01 PEX8-02 PEX1-23 PEX1-64 GÓRNA CZĘŚĆ PEX B WYMIARY PŁYTY L H I (MAX) Aby zamówić element ze stali nierdzewnej o wyższym stopniu AISI 316L należy dodać literę H do kodu np.: PEX6-01H. 213 PULPIT MODUŁOWY GŁĘB. 400MM STAL NIERDZEWNA

214 PÓŁKA MEX Stelaż wykonany ze stali nierdzewnej AISI 304L 1.5mm. Pokrywa wykonana ze stali nierdzewnej AISI 304L 2.0mm z ocynkowanymi szynami i siłownikami dla otwierania pokrywy i zabezpieczjącymi przed przypadkowym zamknięciem. Dostępne na zamówienie ze stali AISI 316L. - półka - pokrywa z zamkiem i wkładką 3mm - uszczelka - akcesoria do montażu CERTFIKATY I DOPUSZCZENIA STOPIEŃ OCHRONY - IP55 - NEMA 12 zgodne z UL508A; UL50 dostępne available MEX PÓŁKA MEX B ILOŚĆ ZAMKÓW MEX6-01 MEX8-02 MEX1-23 MEX Aby zamówić element ze stali nierdzewnej o wyższym stopniu AISI 316L należy dodać literę H do kodu np.: MEX6-01H. 214 PULPIT MODUŁOWY GŁĘB. 400MM STAL NIERDZEWNA

215 SZAFY ZE STALI NIERDZEWNEJ PULPIT MODUŁOWY ZE STALI NIERDZEWNEJ AKCESORIA PŁYTA ZAMYKAJĄCA TLX Wykonana z stali nierdzewnej AISI304L 1.5mm (AISI316L na zamówienie). Do zastosowania jako pokrywa górna dla półki LEX. Dostawa zawiera 1 szt. z uszczelką i akcesoriami do montażu. TLX TLX6-01 TLX8-02 TLX1-23 TLX1-64 PÓŁKA TLX B P Aby zamówić element ze stali nierdzewnej o wyższym stopniu AISI 316L należy dodać literę H do kodu np.: TLX6-01H. ATZX NAROŻNIKI COKOŁU COKÓŁ MODUŁOWY ATZX Elementy narożnikowe wykonane ze stali nierdzewnej AISI 304L (AISI 316L na żądanie) o grubości 2.0mm. Posiadają zaślepki ze stali nierdzewnej. Listwy boczne wykonane z 1.5mm stali nierdzewnej AISI 304L (AISI 316L na żądanie). Cokół modułowy składa się: - 4 elementów narożnikowych wraz z zaślepkami - 2 paneli przednich - 2 paneli bocznych ATZX-A100 ATZX-A200 NAROŻNIKI DLA COKOŁU WYS.100 NAROŻNIKI DLA COKOŁU WYS.200 Dostawa zawiera 4 sztuki z akcesoriami do montażu. Aby zamówić narożniki cokołu ze stali nierdzewnej o wyższym stopniu AISI316L należy dodać literę H do kodu np.: ATZX-A100H. PANELE BOCZNE DLA PULPITU STEROWNICZEGO ATZX ATZX-T0400A DŁUGOŚĆ (MM) PANELE BOCZNE DLA COKOŁU GŁĘB.= ATZX UNIWERSALNE PANELE PRZEDNIE DŁUGOŚĆ (MM) ATZX-T0 PANELE PRZEDNIE DLA COKOŁU W= 444 ATZX-T0800 PANELE PRZEDNIE DLA COKOŁU W= ATZX-T1200 PANELE PRZEDNIE DLA COKOŁU W= ATZX-T1 PANELE PRZEDNIE DLA COKOŁU W= Dostawa zawiera 2 sztuki. Aby zamówić panele przednie do cokołu o wysokości 200mm dodaj D do kodu produktu np. ATZX-T0D. Aby zamówić panele przednie cokołu ze stali nierdzewnej o wyższym stopniu AISI 316L należy dodać literę H do kodu np.: ATZX-T0H. Dostawa zawiera 2 szt. Aby zamówić panele boczne do cokołu o wysokości 200mm dodaj D do kodu produktu np. ATZX-T0400AD. Aby zamówić panele boczne cokołu ze stali nierdzewnej o wyższym stopniu AISI316L należy dodać literę H do kodu np.: ATZX-T0400AH. 215 AKCESORIA DLA PULPITU MODUŁOWEGO STAL NIERDZEWNA

216 W ofercie firmy Astat Sp. z o.o.: Zasilacze firmy Cabur Zadzwoń tel p.datkiewicz@astat.com.pl JEDNOFAZOWE ZASILACZE IMPULSOWE CSF Przedstawiciel serii CSF - przeznaczonej do odpowiedzialnych zastosowań w przemyśle i układach sterowania. Atuty: - wysoka sprawność, - wąska konstrukcja, - możliwość pracy na przeciążeniu. TRÓJFAZOWE ZASILACZE IMPULSOWE CSG Przedstawiciel serii CSG - przeznaczonej do odpowiedzialnych zastosowań w przemyśle i układach sterowania. Atuty: - wysoka sprawność, - wąska konstrukcja, - możliwość pracy na przeciążeniu. Model Zasilanie [VAC] Uwyj [VDC] Iwyj [A] Wymiary [mm] CSF120C x115x128 Model Zasilanie [VAC] Uwyj [VDC] Iwyj [A] Wymiary [mm] CSG240C 3x x130x90 JEDNO/DWUFAZOWE ZASILACZE IMPULSOWE CSW Przedstawiciel serii CSW - cechy serii CSF i dodatkowo możliwość pracy przy zasilaniu 230 VAC, jak i trójfazowym VAC. Stosowanie zasilaczy serii CSW znacznie zwiększa niezawodność systemu. JEDNOFAZOWE ZASILACZE IMPULSOWE CSD Przedstawiciel serii CSD - przeznaczonej do automatyki budynków i przemysłu w automatyce, układach zabezpieczeń, czujnikach. Obudowa modułowa z tworzywa sztucznego. Atuty: - wysoka sprawność, - niezawodność, Model Zasilanie [VAC] Uwyj [VDC] Iwyj [A] Wymiary [mm] CSW240C 2x x140x125 Model Zasilanie [VAC] Uwyj [VDC] Iwyj [A] Wymiary [mm] CSD70C x90x62(4s) ZASILACZE IMPULSOWE CSE Przedstawiciel serii CSE - przystosowany do zasilania napięciem 24 VAC. Cechy: - wysoka sprawność, - niezawodność, - dokładna regulacja napięcia mała i wąska zabudowa. LINIOWE STABILIZATORY NAPIĘCIA CL Przedstawiciel serii CL - przeznaczonej do zasilania wrażliwych urządzeń elektronicznych, elementów pomiarowych. Napięcie charakteryzuje bardzo małym poziomem szumów i tętnień. Model Zasilanie [VAC] Uwyj [VDC] Iwyj [A] Wymiary [mm] CSE x115x130 Model Zasilanie [VAC] Uwyj [VDC] Iwyj [A] Wymiary [mm] CL5R , x118x115 ZASILACZE BUFOROWE CBI Przedstawiciel serii CBI - przemysłowy DC-UPS pełniący potrójną funkcję: - zasilacz impulsowy, - system awaryjnego ładowania, - ładowarka akumulatorów, oraz szereg dodatkowych funkcji optymalizujących pracę. AKUMULATORY AGM Odpowiednio połączone, zabudowane i zabezpieczone bezpiecznikiem, gotowe do podłączenia i montażu. Różne opcje pojemności i napięć. Model Zasilanie [VAC] Uwyj [VDC] Iwyj [A] Wymiary [mm] CBI243A x115x Model Napięcie [VDC] Pojemność [Ah] Waga [kg] Wymiary [mm] BATT ,3 170x155x120 REKLAMA ZASILACZE FIRMY CABUR

217 COKÓŁ COKÓŁ MODUŁOWY ATZE/ATZX Nowy cokół modułowy ATZE to uniwersalne rozwiązanie oferujące maksymalną modułowość, zarówno w wykonaniu ze stali malowanej proszkowo, jak i stali nierdzewnej ATZX (wykonanie ze stali AISI 304 i AISI 316 na zamówienie): Główne cechy to: - wszechstronność - jeden cokół dla szafy serii E.go i Areta, dla szafy monoblok ATB8, szafy kompaktowej CS, szafki naściennej ST, pulpitu sterowniczego; dzięki narożnikom i panelom frontowym identycznym dla każdej serii, klient końcowy w łatwy sposób dobiera panele boczne podczas zamówienia cokołu - łatwy montaż cokołu - w łatwy sposób montuje się do podstawy szafy na zewnątrz, potem montuje się plastikowe zaślepki narożników - funcjonalność - panele boczne wzmacniają zestaw w miejscu łączenia szaf i pozwalają na przeprowadzenie przewodów - oszczędność przy użyciu niewielkiej liczby elementów można stworzyć wiele kompozycji, co w konsekwencji redukuje ilość zmagazynowanych elementów i obniża koszty magazynowania 217 ATZE/ATZX COKÓŁ MODUŁOWY

218 COKÓŁ MODUŁOWY ATZE/ATZX Nowy modułowy cokół ATZE/ATZX wyróżnia się dużą uniwersalnością elementów, niezależnie od rodzaju materiału możemy wybrać: - uniwersalne narożniki: otwory w części górnej i dolnej narożników cokołu umożliwiają montaż do wszystkich szaf ETA, dzięki różnej odległości osi; ponieważ dostęp do narożników jest z przodu, ich montaż do szafy jest bardzo łatwy, co przyczynia się do wygody montażu - uniwersalne panele frontowe: po montażu narożników możemy zainstalować dwa panele frontowe (przód i tył). Również w tym przypadku jeden uniwersalny panel upraszcza wybór dla klienta końcowego, ze znacznym obniżeniem kosztów dostawy i magazynowania oraz skraca czas instalacji Do skompletowania cokołu należy użyć: - panele boczne: zgodnie z konfiguracją zestawu klient może wybrać panele boczne cokołu Dla zespołu szaf, panele boczne mogą zostać obrócone o 90 stopni i użyte w miejscu łączenia szaf, jako elementy stabilizujące cokół. Cokół w wykonaniu ze stali malowanej proszkowo. COKÓŁ MODUŁOWY ATZE Narożniki cokołu wykonane ze stali 2.5mm z zaślepkami frontowymi z PCV. Panele boczne i frontowe wykonane ze stali 2.0mm. WYKOŃCZENIE KOLORYSTYCZNE Malowanie proszkowe: epoxy-poliester. Kolor: RAL7025 z teksturą. : Cokół modułowy składa się z: - narożników: dostawa zawiera 4 sztuki kompletne z zaślepkami końcowymi i elementami do montażu - paneli frontowych: dostawa zawiera 2 sztuki - paneli bocznych: dostawa zawiera 2 sztuki COKÓŁ MODUŁOWY ATZX Narożniki wykonane ze stali nierdzewnej 2.0mm AISI 304 (AISI 316 na zamówienie) z zaślepkami frontowymi ze stali nierdzewnej. Panele frontowe i boczne wykonane ze stali nierdzewnej 1.5mm AISI 304L (AISI 316 na zamówienie). Cokół w wykonaniu ze stali nierdzewnej. : Cokół modułowy składa się z: - narożników: dostawa zawiera 4 sztuki kompletne z zaślepkami końcowymi i elementami do montażu - paneli frontowych: dostawa zawiera 2 sztuki - paneli bocznych: dostawa zawiera 2 sztuki Zmniejszenie wymiaru narożników pozwala na łatwą obsługę szafy. Osłony boczne mogą być usunięte z przodu i z tyłu. 218 ATZE/ATZX COKÓŁ MODUŁOWY

219 SCHEMAT MONTAŻU COKOŁU ATZE/ATZX WYS.100MM COKÓŁ MONTAŻ COKOŁU 100MM ZESPÓŁ COKOŁÓW 100MM SCHEMAT MONTAŻU COKOŁU ATZE/ATZX WYS. 200MM MONTAŻ COKOŁU 200MM ZESPÓŁ COKOŁÓW 200MM Na zamówienie przednie i boczne panele o wysokości 200mm. 219 ATZE/ATZX COKÓŁ MODUŁOWY

220 Y ATZE ATZE ATZE-A100 ATZE-A200 UNIWERSALNE NAROŻNIKI Dostawa zawiera 4 sztuki z akcesoriami do montażu. KOMPLET NAROŻNIKÓW DLA COKOŁU H=100 KOMPLET NAROŻNIKÓW DLA COKOŁU H=200 ATZE UNIWERSALNE PANELE FRONTOWE (PANELE BOCZNE DLA ARETA/E.GO) DŁUGOŚĆ PANELA (mm) PANELE FRONTOWE DLA COKOŁU W= ATZE-T0300 ATZE-T0400 PANELE FRONTOWE DLA COKOŁU W= ATZE-T0500 PANELE FRONTOWE DLA COKOŁU W= ATZE-T0 PANELE FRONTOWE DLA COKOŁU W= 444 ATZE-T0800 PANELE FRONTOWE DLA COKOŁU W= ATZE-T1000 PANELE FRONTOWE DLA COKOŁU W= ATZE-T1200 PANELE FRONTOWE DLA COKOŁU W= ATZE-T1400 PANELE FRONTOWE DLA COKOŁU W= ATZE-T1 PANELE FRONTOWE DLA COKOŁU W= ATZE-T1800 PANELE FRONTOWE DLA COKOŁU W= Dostawa zawiera 2 sztuki. Uwaga: dla szafy Areta (i E.go) panele frontowe mogą także być użyte jako panele boczne, do skompletowania cokołu wykorzystujemy dwa kody produktowe. Aby zamówić panele frontowe i boczne o wysokości H=200mm, należy dodać "D" do kodu produktu np. ATZE-T0400D. PANELE BOCZNE DLA POZOSTAŁYCH ROZWIĄZAŃ ATZE PANELE BOCZNE DLA SZAFY ARETA AL DŁUGOŚĆ PANELA (mm) PANELE BOCZNE DLA COKOŁU D= PANELE BOCZNE DLA COKOŁU D=500 ATZE-T0400T ATZE-T0500T 469 PANELE BOCZNE DLA SZAFY MONOBLOK ATB8 ATZE DŁUGOŚĆ PANELA (mm) PANELE BOCZNE DLA COKOŁU D= PANELE BOCZNE DLA COKOŁU D=500 ATZE-T0400B ATZE-T0500B 306 Dostawa zawiera 2 sztuki. Aby zamówić panele boczne o wysokości H=200mm, należy dodać literę "D" do symbolu np. ATZE-T0400TD. Dostawa zawiera 2 sztuki. Aby zamówić panele o wysokości 200mm, należy dodać literę"d" do symbolu np: ATZE-T0400BD. ATZE ATZE-T0400B PANELE BOCZNE DLA PULPITU SBA DŁUGOŚĆ PANELA (mm) PANEL BOCZNY DLA COKOŁU D= PANELE BOCZNE DLA PULPITU STEROWNICZEGO AE ATZE DŁUGOŚĆ PANELA (mm) PANELE BOCZNE DLA COKOŁU D= PANELE BOCZNE DLA COKOŁU D=500 ATZE-T0400A ATZE-T0500B 306 Dostawa zawiera 2 sztuki. Aby zamówić cokół o wysokości H=200mm, należy dodać literę do symbolu np. ATZE-T0400BD. Dostawa zawiera 2 szt. Aby zamówić panele o wysokości H=200mm, należy dodać "D" do symbolu np. ATZE-T0400AD. ATZE PANELE BOCZNE DLA SZAFKI ST I OBUDOWY KOMPAKTOWEJ CS DŁUGOŚĆ PANELA (mm) ATZE-T0300S PANELE BOCZNE DLA COKOŁU D= ATZE-T0400A PANELE BOCZNE DLA COKOŁU D= ATZE ATZE-T0400A PANELE BOCZNE DLA PULPITU ZBA DŁUGOŚĆ PANELA (mm) PANELE BOCZNE DLA COKOŁU D= Dostawa zawiera 2 szt. Aby zamówić cokół o wysokości H=200mm, należy dodać literę "D" do symbolu np. ATZE-T0300SD. 220 Dostawa zawiera 2 sztuki. Aby zamówić panele boczne o wysokości H=200mm należy dodać "D" do symbolu np. ATZE-T0400AD. ATZE/ATZX COKÓŁ MODUŁOWY

221 Y ATZX COKÓŁ Y ATZX ATZX-A100 ATZX-A200 UNIWERSALNE NAROŻNIKI NAROŻNIKI ZE STALI NIERDZEWNEJ H=100 NAROŻNIKI ZE STALI NIERDZEWNEJ H=200 Dostawa zawiera 4 sztuki z akcesoriami montażowymi. ATZX UNIWERSALNE PANELE FRONTOWE (I PANELE BOCZNE DLA ARETX/E.GOX) DŁUGOŚĆ PANELA (mm) ATZX-T0400 PANEL FRONTOWY ZE STALI NIERDZ. W= ATZX-T0500 PANEL FRONTOWY ZE STALI NIERDZ. W= ATZX-T0 PANEL FRONTOWY ZE STALI NIERDZ. W= 444 ATZX-T0800 PANEL FRONTOWY ZE STALI NIERDZ. W= ATZX-T1000 PANEL FRONTOWY ZE STALI NIERDZ. W= ATZX-T1200 PANEL FRONTOWY ZE STALI NIERDZ. W= ATZX-T1 PANEL FRONTOWY ZE STALI NIERDZ. W= Dostawa zawiera 2 sztuki. Uwaga: dla szafy Areta (i E.go) panele frontowe mogą także być użyte jako panele boczne, do skompletowania cokołu wykorzystujemy dwa kody produktowe. Aby zamówić panele frontowe i boczne o wysokości H=200mm należy dodać "D" do kodu produktu np. ATZX-T0400D. PANELE BOCZNE DLA POZOSTAŁYCH ROZWIĄZAŃ PANELE BOCZNE DLA SZAFY MONOBLOK ATB8X ATZX DŁUGOŚĆ PANELA (mm) ATZX-T0400B PANELE BOCZNE STAL NIERDZEWNA D= ATZX-T0500B PANELE BOCZNE STAL NIERDZEWNA D= ATZX ATZX-T0300S ATZX-T0400A PANELE BOCZNE DLA SZAFKI STX I OBUDOWY KOMPAKTOWEJ CSX DŁUGOŚĆ PANELA (mm) PANELE BOCZNE STAL NIERDZ. D= PANELE BOCZNE STAL NIERDZ. D= Dostawa zawiera 2 sztuki. Aby zamówić panele boczne o wys. 200mm należy dodać literę "D" do kodu.np.:atzx-t0400bd. Dostawa zawiera 2 sztuki. Aby zamówić panele boczne o wys. 200mm należy dodać literę "D" do kodu np.:atzx-t0300sd. PANELE BOCZNE DLA PULPITU STER. AEX/ZBX ATZX ATZX-T0400A DŁUGOŚĆ PANELA (mm) PANEL BOCZNY STAL NIERDZ. D= Dostawa zawiera 2 sztuki. Aby zamówić panele boczne o wys. 200mm należy dodać literę "D" do kodu np.:atzx-t0400ad. Aby zamówić cokół ze stali nierdzewnej o wyższym stopniu AISI 316L należy dodać "H" do symbolu, np. dla cokołu Aretx x500 H=100 ATZX-A100H ATZX-T0H ATZX-T0500H 221 ATZE/ATZX COKÓŁ MODUŁOWY

222 SPECYFIKACJA WYMIAROWA COKÓŁ DLA SZAF E.GO/ARETA I E.GOX/ARETX WYMIARY SZAFY WYMIARY COKOŁU INNE WYMIARY L P L P L1 P ATZE/ATZX COKÓŁ MODUŁOWY

223 COKÓŁ COKÓŁ DLA MONOBLOKU ATB8 I ATB8X WYMIARY SZAFY WYMIARY COKOŁU INNE WYMIARY L P L P L1 P COKÓŁ DLA SZAFY ARETA AL WYMIARY SZAFY WYMIARY COKOŁU INNE WYMIARY L P L P L1 P ATZE/ATZX COKÓŁ MODUŁOWY

224 COKÓŁ DLA SZAFY ARETA AL WYMIARY SZAFY WYMIARY COKOŁU INNE WYMIARY L P L P L2 P COKÓŁ DLA PULPITU STEROWNICZEGO SBA WYMIARY PULPITU WYMIARY COKOŁU INNE WYMIARY L P L P L2 P ATZE/ATZX COKÓŁ MODUŁOWY

225 COKÓŁ COKÓŁ DLA PULPITU STER. ZBA I ZBX WYMIARY WYMIARY COKOŁU INNE WYMIARY L P L P L2 P L COKÓŁ DLA SZAFKI ST/STX I OBUDOWY KOMPAKTOWEJ CS/CSX WYMIARY WYMIARY COKOŁU INNE WYMIARY P L P L1 P Uwaga: przed montażem cokołu do obudowy ST należy pamiętać o wykonaniu otworów montażowych w podłodze obudowy. 225 ATZE/ATZX COKÓŁ MODUŁOWY

226 W ofercie firmy Astat Sp. z o.o.: Przekładniki firmy MBS Zadzwoń tel k.kurzyk@astat.com.pl ASR PRZEKŁADNIK PRĄDOWY NA SZYNĘ I PRZEWÓD dla znamionowego prądu pierwotnego 30A A, dla znamionowego prądu wtórnego 5A lub 1A, klasa 1 lub 0,5, na przewód okrągły ø14mm do ø42mm, dla szyn prądowych rurowych o średnicy 14mm do 42mm. ASK PRZEKŁADNIK PRĄDOWY UNIWERSALNY NA SZYNĘ PŁASKĄ I PRZEWÓD dla znamionowego prądu pierwotnego 30A A, dla znamionowego prądu wtórnego 5A lub 1A, klasa 0,5 lub 1, dla szyn prądowych płaskich od 20mm x 5mm do 130mm x 30mm, na szynę i na przewód ø17,5mm do ø100mm. EASK PRZEKŁADNIK PRĄDOWY UNIWERSALNY DO CELÓW ROZLICZENIOWYCH Z ENERGETYKĄ na szynę płaską i okrągłą do celów rozliczeniowych z energetyką, dla znamionowego prądu pierwotnego 50A A, dla znamionowego prądu wtórnego 5A lub 1A, klasa dokładności 0,5; 0,5s; 0,2; 0,2s na szynę i na przewód ø19,3mm do ø100mm. WSK PRZEKŁADNIK PRĄDOWY Z UZWOJENIEM PIERWOTNYM dla znamionowego prądu pierwotnego 30A - 150A dla znamionowego prądu wtórnego 5A lub 1A klasa 1 lub 0,5 (E)AS PRZEKŁADNIK PRĄDOWY ODPOWIEDNI DLA SLIMLINE ROZMIAR XR1 PRZEKŁADNIK PRĄDOWY PRZELOTOWY DO ZASTOSOWAŃ W GENERATORACH ENERGETYKI WIATROWEJ Wymiary: szyna pierwotna 1:17x6mm średnica otworu: 15.2mm szerokość: 44mm wysokość: 64.5mm głębokość: 30mm Dane techniczne: znamionowy prąd cieplny (ciągły) Icth: 1.2 x IN znamionowy prąd cieplny 1 sekundowy Ith: 60 x IN, 1 s. maksymalne napięcie pracy Um: 0.72 kv napięcie izolacji: 3kV, 50Hz, 1Min. częstotliwość pracy: 50Hz klasa izolacji: E zgodność z normą: EN 44/1 Dalsze informacje: nominalny prąd pierwotny od 75A do 250A, klasa dokładności: 3, 1 i 0.5, przeciążalność 120%, temperatura pracy: -5 C < T < +40 C, temperatura przechowywania: -25 C < T < +70 C, niełamliwa plastikowa, czarna obudowa z poliwęglanu, samogasnąca, odporna na ogień, niklowane zaciski wtórne, z niklowaną śrubą M5x10mm. Wymiary szyny: Wymiary otworu: Szerokość przekładnika: Grubość przekładnika: Montaż: Uzwojenie pierwotne od 1000 do 0 Moce VA 3 x 160 x 10mm 160 x 60mm 266mm 50 (100)mm pionowy lub poziomy Klasy Uzwojenie wtórne od 5 do 100 0,2 0,5 1 1 oraz 5 Materiał obudowy: PC, samogasnący, UL 94-V0 Temperatura pracy: -5 C <= T <= +40 C Częstotliwość nominalna: 50Hz, lub wartości wyższe na życzenie klienta Maksymalne napięcie pracy: 0,72kV Test napięcia izolacji: 3kV Ueff, 50Hz, 1 min. Prąd termiczny krótkotrwały Ith: 60 x IN, 1 sec. lub wartości wyższe na życzenie klienta Prąd termiczny ciągły: 1.2 x IN Stała: DIN EN 44/1 Standard techniczny: VDE 0414 Teil REKLAMA PRZEKŁADNIKI FIRMY MBS

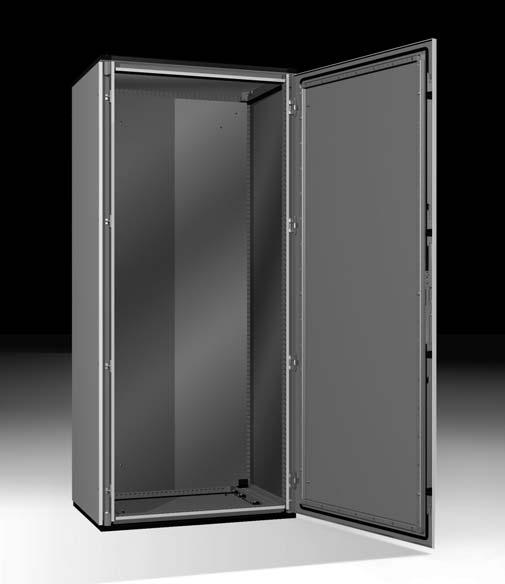

227 EMC SZAFY EMC Dyrektywa EC 2004/108/CE w sprawie kompatybilności elektromagnetycznej ma zastosowanie do urządzeń i jednostek, które mogą generować zakłócenia elektromagnetyczne. Wzrastająca ilość zakłóceń elektromagnetycznych wymaga, aby chronić wszystkie urządzenia elektroniczne zainstalowane w szafach sterowniczych. Szafy nie są objęte przepisami dotyczącymi EMC, jednak ETA oferuje następujące rozwiązania dostępne na zamówienie: - szafy EMC - obudowy EMC 227 SZAFY EMC

228 ARETA EMC / - stelaż wykonany ze stali ocynkowanej - drzwi wykonane ze stali ocynkowanej pomalowanej tylko na zewnątrz, z systemem zamka prętowego - panel tylny i dach wykonany ze stali ocynkowanej i pomalowanej tylko na zewnątrz CERTYFIKATY I DOPUSZCZENIA STOPIEŃ OCHRONY - IP55 - NEMA 1 zgodne z UL508A; UL50 ARETA EMC SZAFY EMC PANELE BOCZNE EMC WYMIARY SZAFY L mm A mm P mm ARETZ062006PR ARETZ082006PR ATFI060200EMC ATFI060200EMC ARETZ062008PR ATFI080200EMC 2000 ARETZ082008PR ATFI080200EMC Inne wymiary dostępne na zamówienie. Wykres przedstawia tłumienie częstotliowości elektrycznych, które jest większe przy zastowaniu szaf EMC. ARETA SZAFA STANDARDOWA Standardowe szafy gwarantują dobry poziom ekranowania EMC. Standardowa płyta montażowa ocynkowana daje dobre przewodnictwo elektryczne w miejscach kontaktu z zamontowanym wyposażeniem. Gwarantuje również bardzo szybkie rozpraszanie i wysoką elektrostatykę oraz poprawia tłumienie EMC. ARETA EMC Aby osiągnąć wysoki poziom ekranowania EMC, stelaż szafy i wszystkie jej elementy są wykonane z blachy ocynkowanej. Electrical Tłumienie field (db) attenuation (db) ARETA EMC ARETA STANDARD Częstotliwość (Mhz) Wszystkie zdejmowane panele z blachy stalowej malowane są tylko na zewnątrz uszczelki przewodzące gwarantują pełną ciągłość struktury, zapewniając tym samym wysoki stopień ochrony IP. Wyniki uzyskano na podstawie testów w certyfikowanym laboratorium Nemko S.p.A. Na zamówienie: okno wykonane z poliwęglanu lub metalizowane z metalową siatką, gwarantującą doskonały podgląd monitora, nawet wysokiej rozdzielczości, bez istotnej zmiany poziomu wartości ochronnych. 228 ARETA EMC

229 EMC ZESTAW ŁĄCZENIOWY EMC ATKU-002 EMC Do połączenia ze sobą dwóch szaf, dla większej sztywności, można zastosować wsporniki do podnoszenia WTSS-001 zamiast śrub oczkowych do podnoszenia. Dostawa zawiera: - dystanse łączeniowe - uszczelkę przewodzącą z metalową powłoką, rdzeniem EPDM i osłoną z włókniny zapewniającą ciągłość i odporność dielektryczną - akcesoria montażowe SZAFKI ST EMC / Kompletna szafka zawiera: - ocynkowaną płytę montażową - system zamykania ze stopu cynku z dźwignią ze stali nierdzewnej i podwójną wkładką 3 mm - uszczelkę przewodzącą - śruby dla płyty montażowej i podłączenia uziemienia CERTYFIKATY I DOPUSZCZENIA STOPIEŃ OCHRONY - IP55 - NEMA 1 zgodne z UL508; UL50 OBUDOWY ST EMC STE WYMIARY OBUDOWY SZEROKOŚĆ WYSOKOŚĆ GŁĘBOKOŚĆ STE STE STE Wykres przedstawia tłumienie częstotliowości elektrycznych, które jest większe przy zastowaniu szaf EMC. Obudowa i drzwi wykonane są z blachy stalowej i malowane są tylko na zewnątrz. Połączenie między obudową i drzwiami jest zagwarantowane poprzez niemalowane krawędzie kontaktowe i uszczelkę przewodzącą, która również zapewnia wysoki stopień ochrony IP. Tłumienie (db) ST EMC ST szafki Wyniki uzyskano na podstawie testów w certyfikowanym laboratorium Nemko S.p.A. Częstotliwość (Mhz) 229 ST EMC

230 SKRZYNKI ZACISKOWE SDV EMC / Kompletna skrzynka zawiera: - uszczelkę przewodzącą - śruby dla przykręcenia pokrywy CERTYFIKATY I DOPUSZCZENIA STOPIEŃ OCHRONY - IP55 - NEMA 1 zgodna z UL508;UL50. SKRZYNKI SD EMC SDVE WYMIARY SZEROKOŚĆ WYSOKOŚĆ SDVE SDVE GŁĘBOKOŚĆ SD EMC SD szafki Tłumienie (db) Częstotliwość (Mhz) Wyniki uzyskano na podstawie testów w certyfikowanym labolatorium Nemko S.p.A. 230 SDV EMC

231 BIONIQ BIONIQ SYSTEM ZAWIESZONEGO RAMIENIA DO PANELI OPERATORSKICH - uniwersalny system z możliwością regulacji wzdłuż trzech osi - ramię z możliwością instalacji na dachu, ścianie szafy lub maszyny oraz na podstawie 231 BIONIQ SYSTEM ZAWIESZONEGO RAMIENIA DO PANELI OPERATORSKICH

232 BQC OBUDOWA PANELU OPERATORSKIEGO L Baza dostępne Rozszerzenie SZEROKOŚĆ I WYSOKOŚĆ Wystarczy podać szerokość i wysokość panela operatorskiego, wypełniając odpowiednie pola L dla szerokości i A dla wysokości oraz dodać 60mm do każdego z tych wymiarów. GŁĘBOKOŚĆ Głebokość obudowy musi być wybrana z bazy modułów, gdzie dostępne są dwie głębokości: - mały moduł (S) z użyteczną głębokością wewnętrzną 75mm - duży moduł (B) z głębokością 130mm Moduły można rozszerzać (moduł E) z użyteczną głębokością wewnętrzną 100mm. DOBÓR Aby wybrać obudowę dla panelu operatorskiego należy okreslić ogólną grupę podając kod, sklasyfikować zgodnie z głebokością, jak w tabeli poniżej i podać wymiary dotyczące szerokości i wysokości, nastepnie dodać 60mm do tych wymiarów. Należy okreslić także, czy ramię będzie zamontowane do dachu (T) lub podłogi (B) szafy lub czy jest to wersja pulpitowa (P). Konstrukcja wykonana z aluminium epoksydowanego z profilami. WYKOŃCZENIE KOLORYSTYCZNE Malowanie proszkowe: epoxy-poliester termoutwardzalny do malowania aluminium. Kolor: RAL9006 srebrny. CERTYFIKATY I DOPUSZCZENIA BQC475 BQC375 BQC275 BQC175 BQC075 BQC430 BQC330 BQC230 BQC130 STOPIEŃ OCHRONY - NEMA 1 zgodne z UL508A; UL50 B PROCEDURA DOBORU S B S+E B+E S+2E B+2E S+3E B+3E S+4E BQC075 BQC130 BQC175 BQC230 BQC275 BQC330 BQC375 BQC430 BQC475 L+60mm A+60mm T/B/P T= montaż ramienia BQPA do dachu obudowy BQC B= montaż ramienia BQPA do podłogi obudowy BQC P=montaż na podstawie - wszystkie wymiary w mm - dla wymiarów powyżej 999mm, zalecamy kontakt z dystrybutorem - w celu kompletacji zamówienia należy dobrać BQBP panel tylny, BQWA-003 zawiasy i BQFR panel frontowy, jeśli jest niezbędny - Minimalna głębokość dla obudowy panela operatorskiego BQC wynosi 130mm (wymagana dla montażu ramienia BQPA) 232 BIONIQ SYSTEM ZAWIESZONEGO RAMIENIA DO PANELI OPERATORSKICH

233 BQK OBUDOWA KLAWIATURY BIONIQ L Baza dostępne Rozszerzenie Metoda doboru obudowy klawiatury jest taka sama, jak dla doboru obudowy panelu operatorskiego. SZEROKOŚĆ I WYSOKOŚĆ Pełen zakres wymiarów: bazując na wymiarach klawiatury, klient określa szerokość (L) i wysokość (A) i dodaje do każdego z wymiarów 60mm. GŁĘBOKOŚĆ Dla głębokości występują takie same moduły, jak przy obudowie panelu operatorskiego tj. moduł o głębokości użytkowej 75mm (S) lub 130mm (B) i rozszerzenia 100mm (E). DOBÓR Aby wybrać obudowę klawiatury należy określić ogólną grupę podając kod, sklasyfikować zgodnie z głebokością, jak w tabeli poniżej i podać wymiary dotyczące szerokości i wysokości, nastepnie dodać 60mm do tych wymiarów. Konstrukcja wykonana z aluminium epoksydowanego z profilami. WYKOŃCZENIE KOLORYSTYCZNE Malowanie proszkowe: epoxy-poliester termoutwardzalny do malowania aluminium. Kolor: RAL9006 srebrny. Profile połączeniowe pomiędzy klawiaturą a obudową panelu. CERTYFIKATY I DOPUSZCZENIA BQK175 BQK075 BQK230 BQK130 STOPIEŃ OCHRONY - NEMA 1 zgodne z UL508A; UL50 B Należy zamówić oddzielnie profil połączeniowy do obudowy panelu operatorskiego BQPU-001 oraz gumową tuleję BQM-001 do przeprowadzania przewodów (jako alternatywę dla BQPU-001, można zamówić wspornik łączeniowy 90 stopni BQKU-003). PROCEDURA DOBORU S B S+E B+E BQK075 BQK130 BQK175 BQK230 L+60mm A+60mm - wszystkie wymiary w mm - dla wymiarów powyżej 999mm, zalecany kontakt z dystrybutorem - w celu kompletacji zamówienia należy dobrać BQBP panel tylny, BQWA-003 zawiasy i BQFR panel frontowy jeśli jest niezbędny 233 BIONIQ SYSTEM ZAWIESZONEGO RAMIENIA DO PANELI OPERATORSKICH

234 AKCESORIA I KOMPONENTY BIONIQ DOBÓR Według specyfikacji klienta / wymiary podane w milimetarch / ETA może wykonać otworowany panel przedni i odpowiadającą mu obudowę panela operatorskiego BQC. UWAGA: Na zamówienie, mogą być także wykonane otwory w samym panelu (na podstawie specyfikacji). PANEL FRONTOWY BQFR-001 Wykonany z aluminum 3.0mm, może być przykręcony z zewnątrz dzięki specjalnym otworom. WYKOŃCZENIE KOLORYSTCZNE Malowanie proszkowe: termoutwardzalny epoxy-poliester do malowania aluminium. Kolor: RAL9006 srebrny. Kompletny panel z akcesoriami do montażu. L PANEL TYLNY BQBP-BQBP-001/BQBP-002 Wykonany z aluminum 3.0mm, może być przykręcony z zewnątrz dzięki specjalnym otworom. WYKOŃCZENIE KOLORYSTCZNE Malowanie proszkowe: termoutwardzalny epoxy-poliester do malowania aluminium. Kolor: RAL9006 srebrny. Kompletny panel z akcesoriami do montażu. DOBÓR Według specyfikacji klienta / wymiary podane w milimetarch / ETA może wykonać panel tylny. UWAGA: Jeśli panel ma być uchylny należy zamówić oddzielnie zawiasy BQWA-003. Dla opcji panelu na stałe należy zamówić panel tylny BQBP-002. przestrzeń dostępna dla otworowania L-17 DOBÓR Wymiary profilu separacyjnego muszą być zgodne z wymiarami panela frontowego BQFR. PROFIL SEPARUJĄCY BQPR-001 Dzięki profilowi możemy podzielić obudowę panela operatorskiego na dwie części, może być zainstalowany w poziomie lub pionie. Wykonany z stali 1.5mm. WYKOŃCZENIE KOLORYSTYCZNE Malowanie proszkowe: termoutwardzalny epoxy-poliester do malowania aluminium. Kolor: RAL9006 srebrny. Pojedynczy element z akcesoriami do montażu. 234 BIONIQ SYSTEM ZAWIESZONEGO RAMIENIA DO PANELI OPERATORSKICH

235 BIONIQ BIONIQ LIGHT SYSTEM ZAWIESZONEGO RAMIENIA DLA PANELI OPERATORSKICH - prosty design, - instalacja na dachu lub ścianie szafy, wersja na podstawie 235 BIONIQ SYSTEM ZAWIESZONEGO RAMIENIA D0 PANELI OPERATORSKICH

236 OBUDOWA PANELU OPRATORSKIEGO BQLC Główną zaletą systemu do paneli operatorskich w wersji light BQLC jest stworzenie elastycznego systemu o wysokiej jakości i korzystnej cenie. System umożliwia montaż bezpośrednio do szafy sterowniczej. SZEROKOŚĆ I WYSOKOŚĆ Wystarczy podać szerokość i wysokość panelu operatorskiego, wypełniając odpowiednie pola L dla szerokości i A dla wysokości oraz dodać 60mm, do każdego z tych wymiarów. GŁĘBOKOŚĆ Głębokość obudowy musi być wybrana z bazy modułów, gdzie dostępne są trzy głębokości: - mały moduł (S) z użyteczną głębokością wewnętrzną 75mm - średni moduł (M) z głębokością 130mm - duży moduł (B) z głębokością 180mm Moduły można rozszerzać (moduł E) z użyteczną głębokością wewnętrzną 100mm. DOBÓR Aby wybrać obudowę dla panelu operatorskiego należy okreslić ogólną grupę podając kod, sklasyfikować zgodnie z głebokością, jak w tabeli poniżej i podać wymiary dotyczące szerokości i wysokości, nastepnie dodać 60mm, do tych wymiarów. Należy okreslić również czy ramię będzie zamontowane do dachu (T) lub podłogi (B) szafy lub czy jest to wersja pulpitowa (P). Konstrukcja wykonana z aluminum epoksydowanego z profilami. CERTYFIKATY I DOPUSZCZENIA STOPIEŃ OCHRONY - NEMA 1 zgodne z UL508A; UL50 Rozszerzenie Moduł bazowy Uchwyty BQLH należy zamówić oddzielnie. dostępne dostępne PROCEDURA DOBORU S M B S+E M+E B+E S+2E M+2E B+2E S+3E M+3E B+3E BQ LC075 BQ LC130 BQ LC180 BQ LC175 BQ LC230 BQ LC280 BQ LC275 BQ LC330 BQ LC380 BQ LC375 BQ LC430 BQ LC480 L+60mm A+60mm T/B/P T= montaż ramienia BQPA do dachu obudowy BQLC B= montaż ramienia BQPA do podłogi obudowy BQLC P= montaż na podstawie - wszystkie wymiary w mm - dla wymiarów powyżej 999mm, zalecany kontakt z dystrybutorem - w celu kompletacji zamówienia należy dobrać BQLBP panel tylny, BQWA-003 zawiasy i BQFR panel frontowy jeśli jest niezbędny - Minimalna głębokość dla obudowy panela operatorskiego BQLC wynosi 130mm (wymagana do montażu ramienia BQPA) 236 BIONIQ SYSTEM ZAWIESZONEGO RAMIENIA DO PANELI OPERATORSKICH

237 BIONIQ OBUDOWA KLAWIATURY BQLK Obudowę klawiatury BQLK dobieramy na podstawie szerokości i wysokości klawiatury, która ma być zainstalowana wewnątrz. SZEROKOŚĆ I WYSOKOŚĆ Pełen zakres wymiarów: bazując na wymiarach klawiatury, klient określa szerokość (L) i wysokość (A) i dodaje do każdego z wymiarów 60m. (dostępna głebokość) GŁĘBOKOŚĆ Dla głębokości wystepują dwa różne moduły: - moduł z głębokością użytkową 75mm - moduł z głębokością użytkową 130mm W tym rozwiązaniu nie możemy użyć uchwytów BQLK Obudowa klawiatury musi być wybrana poprzez podanie kodu ID z dostępnych głębokości, szerokości i wysokości które należy wprowadzić. DOBÓR Aby wybrać obudowę klawiatury należy określić ogólną grupę, podając kod, sklasyfikować zgodnie z głebokością, jak w tabeli poniżej i podać wymiary dotyczące szerokości i wysokości, nastepnie dodać 60mm do tych wymiarów. Konstrukcja wykonana z aluminium epoksydowanego z profilami. CERTYFIKATY I DOPUSZCZENIA STOPIEŃ OCHRONY - NEMA 1 zgodne z UL508A; UL50 Należy zamówić oddzielnie profil połączeniowy do obudowy panela operatorskiego BQLKU-001 oraz gumową tuleję BQLM-001 do przeprowadzania przewodów i dostępne uchwyty BQLH (jako alternatywę dla BQLKU-001, możemy zamówić wspornik łączeniowy 90 stopni BQLKU-004). PROCEDURA DOBORU BQ LK075 BQ LK130 L+60mm A+60mm - wszystkie wymiary w mm - dla wymiarów powyżej 999mm, zalecany kontakt z dystrybutorem - w celu kompletacji zamówienia należy dobrać BQLBP panel tylny, BQWA-003 zawiasy i BQFR panel frontowy, jeśli jest niezbędny 237 BIONIQ LIGHT SYSTEM ZAWIESZONEGO RAMIENIA DO PANELI OPERATORSKICH

238 AKCESORIA I KOMPONENTY BIONIQ LIGHT DOBÓR Według specyfikacji klienta / wymiary podane w milimetrach/ ETA wykona otworowany panel przedni i odpowiadającą mu obudowe panela operatorskiego BQLC. UWAGA: Na zamówienie, również mogą być wykonane otwory w samym panelu na podstawie specyfikacji. PANEL FRONTOWY Wykonany z aluminum 3.0mm, może być przykręcony z zewnątrz dzięki specjalnym otworom. Kompletny panel z akcesoriami do montażu. przestrzeń dostępna do otworowania PANEL TYLNY BQLBP- BQLBP-001/BQLBP-002 Wykonany z aluminum 3.0mm, może być przykręcony z zewnątrz dzięki specjalnym otworom. Kompletny panel z akcesoriami do montażu. DOBÓR Według specyfikacji klienta/ wymiary podane w milimetarch/ ETA wykona panel tylny. UWAGA: Jeśli panel ma być uchylny należy zamówić oddzielnie zawiasy BQWA-003. Dla opcji panelu na stałe należy zamówić panel tylny BQLBP-002. PROFIL SEPARUJĄCY BQLPR-001 Dzięki profilowi możemy podzielić obudowę panela operatorskiego na dwie części, może być zainstalowany w poziomie lub pionie. Wykonany ze stali 1.5mm. WYKOŃCZENIE KOLORYSTYCZNE Malowanie proszkowe: termoutwardzalny epoxy-poliester do malowania aluminium. Kolor: RAL9006 srebrny. Pojedynczy element z akcesoriami do montażu. DOBÓR Wymiary profilu separacyjnego muszą być zgodne z wymiarami panelu frontowego BQLFR. UCHWYTY BQLH Wykonane ze stopu stali. WYKOŃCZENIE KOLORYSTYCZNE Aluminium (RAL 9006 srebrny). Dostawa zawiera 1 szt. z akcesoriami do montażu. BQLH-001 uchwyty L=150mm BQLH-002 uchwyty L=225mm BQLH-004 uchwyty L=360mm 238 AKCESORIA I KOMPONENTY BIONIQ LIGHT

239 BIONIQ BIONIQ/BIONIQ LIGHT AKCESORIA I KOMPONENTY ZAWIASY BQWA-003 Umożliwiają otwieranie panelu tylnego BQPB i BQLBP. Wykonane ze stopu aluminium, kąt otwarcia 230 stopni. Dostawa zawiera 1szt. z akcesoriami do montażu. 181 KOŁNIERZ WEJŚCIA STACJI DYSKÓW SIEMENS BQFD Kołnierz wykonany z aluminum 3.0mm dla CNC Siemens Pozwala na montaż z boku obudowy. Dostawa zawiera 1 szt. 112 KÓŁKA DLA PODSTAWY BIONIQ BQRU-001 Podstawa wykonana z blachy z elementami z chromowanego cynku, wysokiej jakości kółka poliamidowe. Dostawa zawiera 1 zestaw z elementami do montażu. STOPKI DLA PODSTAWY BIONIQ BQPL-001 Obrotowe stopy na bazie poliamidu i wsporniki ze stali. Dostawa zawiera 1 szt. 239 BIONIQ/BIONIQ LIGHT AKCESORIA I KOMPONENTY

240 PODSTAWA KLAWIATURY DO BIONIQ BQSK-001 PODSTAWA KLAWIATURY DO BIONIQ LIGHT BQLSK-001 Pozwala na montaż klawiatury do obudowy panelu Bioniq i Bioniq Light. Podstawa wykonana ze stali 2.0mm. WYKOŃCZENIE KOLORYSTYCZNE Termoutwardzalna powłoka z epoxy-poliestru do malowania aluminium RAL9006. Dostawa zawiera 1 szt. z akcesorami do montażu. UWAGA: przy zamówieniu zaznaczyć wymiary klawiatury (szer. x głęb. w mm). * wysokość profilu dla bioniq light 25mm wysokość profilu dla bioniq 50mm WSPORNIK KĄTOWY ŁĄCZNIK DLA BIONIQ BQKU-003 WSPORNIK KĄTOWY ŁĄCZNIK DLA BIONIQ LIGHT BQLKU-004 Pozwala na zamocowanie klawiatury do obudowy panelu operatorskiego bioniq/bioniq light pod kątem 90 stopni. Wspornik wykonany ze stali 3.0mm. WYKOŃCZENIE KOLORYSTYCZNE Termoutwardzalna powłoka z epoxy-poliestru do malowania aluminium, RAL9006. Dostawa zawiera 2 szt. z akcesorami do montażu. PÓŁKA NA KLAWIATURĘ Z PODKŁADKĄ POD MYSZ DLA BIONIQ BQRM-001 PÓŁKA NA KLAWIATURĘ Z PODKŁADKĄ POD MYSZ DLA BIONIQ LIGTH BQLRM-001 UWAGA: przy zamówieniu zaznaczyć wymiary klawiatury (szer. x głęb. w mm). Półka na klawiaturę z podkładką wykonana ze stali 1.0mm, wsporniki do montażu wykonane ze stali 2.0mm. WYKOŃCZENIE KOLORYSTYCZNE Termoutwardzalny epoxy-poliester do malowania aluminium RAL9006. Dostawa zawiera 1 szt. z akcesoriami do montażu. 240 BIONIQ/BIONIQ LIGHT AKCESORIA I KOMPONENTY

241 SYSTEM ZAMKÓW BIONIQ Systemy zamków dla bioniq i bioniq light są przeznaczone do blokowania dostępu od strony panelu tylnego. Zamek zawiera klucz oraz blokadę z dźwignią. SYSTEM ZAMKÓW BLOKADY MONTOWANEJ NA PANELU BWE REFERENCJA BWE030 1 ZAMEK Z KLUCZEM BWE050 2 ZAMEK FIAT BWE210 3 KLUCZ FIAT BWE010 4 WKŁADKA ETA BWE096 5 KLUCZ ETA BWE060 6 WKŁADKA KWADRAT 6MM BWE260 7 KLUCZ KWADRAT 6MM BWE070 8 WKŁADKA KWADRAT 7MM BWE268 9 KLUCZ KWADRAT 7MM BWE WKŁADKA TRÓJKĄT 6.5MM BWE KLUCZ TRÓJKAT 6.5MM BWE WKŁADKA TRÓJKĄT 8MM BWE KLUCZ TRÓJKĄT 8MM BWE WKŁADKA NA WKRĘTAK BWE ZAMEK BEZ WKŁADKI 241 BIONIQ/BIONIQ LIGHT AKCESORIA I KOMPONENTY

242 SYSTEM ZAWIESZONEGO RAMIENIA BQPA PROCEDURA DOBORU wieżyczka obrotowa "11" kołnierz ścienny "10" przyłącze ścienne "15" element kątowy "30" element kątowy "35" łącznik obudowy BQC i BQLC "40" łącznik dla prostej obudowy BST/BSTF "50" BQR011 BQF010 BQR015 BQE030 BQE035 BQJ040 BQJ050 System ramion bioniq/bioniq light jest dobierany zgodnie ze sposobem montażu. DŁUGOŚĆ Modułowe elementy ramienia są dostępne w stałych długościach lub można je dostosować do swoich potrzeb. DOBÓR Opisy dotyczące kołnierza ściennego "10", obrotowej wieżyczki "11", elementu kątowego ("30" i "35") i elementu łączeniowego (dla BQC/BQLC: "40" dla BST: "50") znajdują się w tabeli poniżej. Jeśli chodzi o kody dotyczące elementów modułowych, kody dot. elementu "A" to BQAA, ostatni kod dla ramienia "T" i "A" w obu przypadkach dotyczy długości, która może być zadana przez klienta. Ramię musi być dopasowne do obudowy panela operatorskiego i obudowy klawiatury, jeśli jest niezbędna. UWAGA: system ramion musi być zamocowany do modułu bazowego/ szafy również wtedy, kiedy zastosowane są rozszerzenia. Elementy rurowe wykonane z aluminium epoksydowanego, pozostałe wykonane z odlewów. WYKOŃCZENIE KOLORYSTYCZNE Elementy i połączenia rurowe pomalowane termoutwardzalną farbą epoxy-poliester do malowania aluminium (RAL 9006 srebrny). Pozostałe elementy pomalowane na kolor szary. sekcja "A" L=500 mm sekcja "A" L=750 mm sekcja "A" L=1000 mm sekcja "A" L=1500 mm sekcja "A" L= UWAGA: MAKSYMALNA DŁUGOŚĆ DLA SEKCJI "A"=1500MM BQAA0500 BQAA0750 BQAA1000 BQAA1500 BQAA rura "T" L=250 mm rura "T" L=500 mm rura "T" L=750 mm rura "T" L=1000 mm rura "T" L= BQEC0250 BQEC0500 BQEC0750 BQEC1000 BQEC SYSTEM RAMION DLA ŚREDNICH OBCIĄŻEŃ. Podstawowym parametrem przy wyborze ramienia dla panela operatorskiego jest mechaniczne obciążenie, jakie pojawia się w różnych sytuacjach, które zależy od wagi obudowy panela i długości wystającego ramienia. W tabeli obok znajdziemy informację nt. mechanicznego obciążenia systemu ramion, opartego na rozmiarze i wadze obudowy i ramion oraz elementów połączeniowych. 242 SYSTEM ZAWIESZONEGO RAMIENIA BQPA

243 SPOSOBY MONTAŻU RAMIENIA DLA PANELA OPERATORSKIEGO BIONIQ rys. 1 rys. 2 rys. 3 rys. 4 rys. 5 rys. 6 KOŁNIERZ ŚCIENNY "10" BQF010 Waga: 0.251kg. Dostawa zawiera: 1szt. z akcesoriami do montażu. 243 SYSTEM ZAWIESZONEGO RAMIENIA BQPA

244 ELEMENT OBROTOWY GÓRNY "11" BQR011 Waga: 1.780kg. Dostawa zawiera: 1 szt. z akcesoriami do montażu. ŁĄCZNIK ŚCIENNY "15" BQR015 Waga: kg. Dostawa zawiera: 1 szt. z akcesoriami do montażu. KOLANKO POŚREDNIE '''30'' BQE030 Waga: 0.630kg. Dostawa zawiera: 1szt. z akcesoriami do montażu. KOLANKO POŚREDNIE '''35'' BQE035 Waga: 0.630kg. Dostawa zawiera: 1szt. z akcesoriami do montażu. RAMIĘ POZIOME ''A'' BQAA RAMIĘ POZIOME "A" BQAA BQAA DŁUGOŚĆ mm WAGA KG BQAA ,789 BQAA ,684 BQAA ,578 BQAA ,367 Dostawa zawiera 1 szt. kompletną z osłoną do montażu ramienia, z elementem obrotowym BQR011 i kolankiem pośrednim BQE030/BQE035. KANAŁ PIONOWY "T" BQEC Dostawa zawiera: 1 szt. z akcesoriami do montażu. BQEC KANAŁ PIONOWY "T" DŁUGOŚĆ mm WAGA KG BQEC ,441 BQEC ,883 BQEC ,324 BQEC , SYSTEM ZAWIESZONEGO RAMIENIA BQPA

245 BIONIQ ŁĄCZNIK OBUDOWY DLA BQC "40" BQJ040 Waga: 0.930kg. Dostawa zawiera: 1 szt. z akcesoriami do montażu. ŁĄCZNIK OBUDOWY DLA BST "50" BQJ050 Waga: 0.930kg. Dostawa zawiera: 1 szt. z akcesoriami do montażu. KOŁNIERZ MONTAŻOWY DO WSORNIKA OBUDOWY BQFC001 Waga: 1.066kg. Dostawa zawiera: 1 szt. z akcesoriami do montażu. KOŁNIERZ OBROTOWY DO WSPORNIKA OBUDOWY BQFC002 Waga: 1.228kg. Dostawa zawiera: 1szt. z akcesoriami do montażu. REGULOWANY ŁĄCZNIK BQGR-001 Pozwala na optymalne ustawienie panela operatora. Łącznik wykonany z blachy stalowej 3.0mm z regulowanym pierścieniem. Mieszek wykonany z neoprenu z kołnierzem z PVC i dźwignią blokującą. WYKOŃCZENIE KOLORYSTYCZNE Kolor: szary. : Zakres dostawy: 1 szt. z elementami do montażu. kąt SYSTEM ZAWIESZONEGO RAMIENIA BQPA

246 SYSTEM ZAWIESZONEGO RAMIENIA DO ŚREDNICH OBCIĄŻEŃ Wykres mechaniczny F System 80/140 SCHEMAT OBCIĄŻENIA Schemat obciążenia wskazujący maksymalne obciążenia dozwolone dla każdego rozmiaru. System 80 System 60 System 50 System 45/60 profil zamknięty* profil częściowo zamknięty* profil zamknięty** *bez łącznika pośredniego **z łącznikiem pośrednim długość ramienia SYSTEM 45/60 BPA45 BP BP BP BP BP BP BP PROFIL ZAMKNIĘTY SYSTEM 45/60 PROFIL ZAMKNIĘTY 45 X 60 X 250 PROFIL ZAMKNIĘTY 45 X 60 X 500 PROFIL ZAMKNIĘTY 45 X 60 X 750 PROFIL ZAMKNIĘTY 45 X 60 X 1000 PROFIL ZAMKNIĘTY 45 X 60 X 1250 PROFIL ZAMKNIĘTY 45 X 60 X 1500 PROFIL ZAMKNIĘTY 45 X 60 X 2000 B45 B45001 B45002 B45003 B45004 B45005 B45006 B45007 B45008 B45009 B45010 B45011 B45012 B45013 B45014 B45015 B45016 B45017 B45018 ELEMENTY SYSTEMU 45/60 KOŁNIERZ ŁĄCZĄCY KOŁNIERZ ŁĄCZĄCY NACHYLONY KOŁNIERZ ŁĄCZĄCY NAROŻNY KOŁNIERZ ŁĄCZĄCY NAROŻNY NACHYLONY PODSTAWA KOŁNIERZA PODSTAWA KOŁNIERZA NACHYLONA KOŁNIERZ NACHYLONY OBROTOWY KOŁNIERZ NAROŻNY NACHYLONY OBROTOWY ELEMENT NAROŻNY ELEMENT NAROŻNY WZMOCNIONY KOŁNIERZ SZYBKIEGO MONTAŻU KOŁNIERZ POŚREDNI WIEŻYCZKA OBROTOWA KOŁNIERZ NAŚCIENNY DLA OBUDOWY POZIOMEJ KOŁNIERZ NAŚCIENNY DLA OBUDOWY PIONOWEJ PODSTAWA OBROTOWA WSPORNIK PODSTAWY/KOŁNIERZ NAŚCIENNY PODSTAWA DLA RUCHOMEGO SŁUPKA 246 SYSTEM ZAWIESZONEGO RAMIENIA DO ŚREDNICH OBCIĄŻEŃ

247 SYSTEM 50 Dostępne na zamówienie. BIONIQ BP50 BP BP BP BP BP BP BP BP PROFILE SYSTEM 50 PROFIL L=250 mm PROFIL L=500 mm PROFIL L=750 mm PROFIL L=1000 mm PROFIL L=1250 mm PROFIL L=1500 mm PROFIL L=2000 mm PROFIL L=3000 mm BP50 B50001 B50002 B50003 B50004 B50005 B50006 B50007 B50008 B50009 B50010 B B B DODATKOWE ELEMENTY SYSTEMU 50 ELEMENT NAROŻNY WZMOCNIONY ELEMENT NAROŻNY KOŁNIERZ ŚCIENNY ŁĄCZNIK ŚCIENNY ŁĄCZNIK ŚCIENNY ŁĄCZNIK KĄTOWY ŁĄCZNIK NACHYLONY OBROTOWY ŁĄCZNIK STANDARD, KOŁNIERZ ŁĄCZNIK POŚREDNI WIEŻYCZKA OBROTOWA ADAPTER OBROTOWY 15 STOPNI ADAPTER OBROTOWY 30 STOPNI ADAPTER OBROTOWY 60 STOPNI SYSTEM 60 Dostępne na zamówienie. BP60 BP BP BP BP BP BP BP BP SYSTEM 60 PROFILE PROFIL L=250 mm PROFIL L=500 mm PROFIL L=750 mm PROFIL L=1000 mm PROFIL L=1250 mm PROFIL L=1500 mm PROFIL L=2000 mm PROFIL L=3000 mm B60 B01 B02 B03 B04 B05 B06 B07 B08 B09 B10 B11 B B B DODATKOWE ELEMENTY SYSTEMU 60 ELEMENT NAROŻNY WZMOCNIONY ELEMENT NAROŻNY PODSTAWA DLA RUCHOMEJ PODPORY KOŁNIERZ ŚCIENNY ŁĄCZNIK ŚCIENNY ŁĄCZNIK ŚCIENNY ŁĄCZNIK KĄTOWY ŁĄCZNIK NACHYLONY OBROTOWY ŁĄCZNIK STANDARD, KOŁNIERZ ŁĄCZNIK POŚREDNI WIEŻYCZKA OBROTOWA ADAPTER OBROTOWY 15 STOPNI ADAPTER OBROTOWY 30 STOPNI ADAPTER OBROTOWY 60 STOPNI SYSTEM 80 Dostępne na zamówienie. BP80 BP BP BP BP BP BP BP BP SYSTEM 80 PROFILE PROFIL L=250 mm PROFIL L=500 mm PROFIL L=750 mm PROFIL L=1000 mm PROFIL L=1250 mm PROFIL L=1500 mm PROFIL L=2000 mm PROFIL L=3000 mm B80 B80001 B80002 B80003 B80004 B80005 B80006 B80007 B80008 B80009 B80010 B80011 B B B DODATKOWE ELEMENTY SYSTEMU 80 ELEMENT NAROŻNY WZMOCNIONY ELEMENT NAROŻNY PODSTAWA DLA RUCHOMEJ PODPORY KOŁNIERZ ŚCIENNY ŁĄCZNIK ŚCIENNY ŁĄCZNIK ŚCIENNY ŁĄCZNIK KĄTOWY ŁĄCZNIK NACHYLONY OBROTOWY ŁĄCZNIK STANDARD, KOŁNIERZ ŁĄCZNIK POŚREDNI WIEŻYCZKA OBROTOWA ADAPTER OBROTOWY 15 STOPNI ADAPTER OBROTOWY 30 STOPNI ADAPTER OBROTOWY 60 STOPNI 247 SYSTEM ZAWIESZONEGO RAMIENIA DO ŚREDNICH OBCIĄŻEŃ

248 SYSTEM 80/140 Dostępne na zamówienie. BP80140 SYSTEM 80/140 PROFILE B14 DODATKOWE ELEMENTY SYSTEMU 80/140 BP BP PROFIL L=250 mm PROFIL L=500 mm B B ADAPTER OBROTOWY ELEMENT NAROŻNY BP PROFIL L=750 mm B PODSTAWA DLA RUCHOMEGO SŁUPKA BP PROFIL L=1000 mm B KOŁNIERZ ŚCIENNY BP PROFIL L=1250 mm B ŁĄCZNIK ŚCIENNY BP PROFIL L=1500 mm B ŁĄCZNIK STANDARDOWY BP PROFIL L=2000 mm B ŁĄCZNIK KĄTOWY, KOŁNIERZ B ŁĄCZNIK POŚREDNI B WIEŻYCZKA OBROTOWA DODATKOWE AKCESORIA B98 B B B B B B B OGRANICZNIK KĄTU OBROTU DLA ŁĄCZNIKA, WYMIAR 45/60 OGRANICZNIK KĄTU OBROTU DLA ŁĄCZNIKA 50, 60, 80 OGARNICZNIK KĄTU OBROTU DLA SYSTEMU 50 I 60 OGRANICZNIK KĄTU OBROTU DLA SYSTEMU 80/140 OGRANICZNIK KĄTU OBROTU DLA NACHYLONEGO OBROTOWEGO ŁĄCZNIKA, WYMIAR 45/60, 50, 60, 80 OGRANICZNIK KĄTU OBROTU DLA ELEMENTU PRZEGUBOWEGO, ROZMIAR 45/60 OGRANICZNIK KĄTU OBROTU DLA ELEMENTU PRZEGUBOWEGO 50, 60, SYSTEM ZAWIESZONEGO RAMIENIA DO ŚREDNICH OBCIĄŻEŃ

249 BIONIQ SYSTEM ZAWIESZONEGO RAMIENIA B 70/90 MATERIAŁ - elementy łączace z aluminium anodowanego - elementy z odlewu aluminium - łożyska POM - uszczelka z neoprenu WYKOŃCZENIE KOLORYSTYCZNE - łączniki, wsporniki kolor: szary antracyt RAL elementy łączeniowe: aluminium anodowane ELEMENTY SYSTEMU B 70/90 B B70001 B70002 B70003 B70004 B70005 B70006 B70007 B70008 B70009 B70010 B70011 B70012 B70013 B70014 B70015 B70016 B70017 B70018 B70019 B70020 B70021 B70022 KOŁNIERZ KOŁNIERZ Z ELEMENTEM NAROŻNYM KOŁNIERZ NACHYLONY 15 STOPNI (TYŁ) KOŁNIERZ NACHYLONY 15 STOPNI (PRZÓD) KOŁNIERZ NACHYLONY Z NAROŻNIKIEM (TYŁ) KOŁNIERZ NACHYLONY Z NAROŻNIKIEM (PRZÓD) PODSTAWA ŁĄCZNIKA PODSTAWA NACHYLONA 15 STOPNI Z ŁĄCZNIKIEM (TYŁ) PODSTAWA NACHYLONA 15 STOPNI Z ŁĄCZNIKIEM (PRZÓD) KOŁNIERZ 48 REDUKTOR KĄTOWY RD48 ELEMENT KĄTOWY ELEMENT KĄTOWY OBROTOWY ADAPTER NACHYLONY MAX. 30 STOPNI ADAPTER (PROFILE WĄSKIE) WIEŻYCZKA OBROTOWA ŁĄCZNIK ŚCIENNY S ŁĄCZNIK ŚCIENNY W ŁĄCZNIK POŚREDNI W KOŁNIERZ ŚCIENNY DLA PODSTAWY PODSTAWA OBROTOWA PODSTAWA DLA RUCHOMEGO SŁUPKA WYKRES OBCIĄŻENIA RURY PROSTOKĄTNE Y BP BP BP BP BP BP BP BP BP BP BP BP BP BP BP B BP B RURY PROSTOKĄTNE Z ALUMINIUM ANODOWANEGO, DŁUGOŚĆ 70X90X250mm RURY PROSTOKĄTNE Z ALUMINIUM ANODOWANEGO, DŁUGOŚĆ 70X90X500mm RURY PROSTOKĄTNE Z ALUMINIUM ANODOWANEGO, DŁUGOŚĆ 70X90X750mm RURY PROSTOKĄTNE Z ALUMINIUM ANODOWANEGO, DŁUGOŚĆ 70X90X1000mm RURY PROSTOKĄTNE Z ALUMINIUM ANODOWANEGO, DŁUGOŚĆ 70X90X1250mm RURY PROSTOKĄTNE Z ALUMINIUM ANODOWANEGO, DŁUGOŚĆ 70X90X1500mm RURY PROSTOKĄTNE Z ALUMINIUM ANODOWANEGO, DŁUGOŚĆ 70X90X1750mm RURY PROSTOKĄTNE Z ALUMINIUM ANODOWANEGO, DŁUGOŚĆ 70X90X2000mm RURY PROSTOKĄTNE Z ALUMINIUM ANODOWANEGO, DŁUGOŚĆ 70X90X380mm RURY PROSTOKĄTNE Z ALUMINIUM ANODOWANEGO, DŁUGOŚĆ 70X90X630mm RURY PROSTOKĄTNE Z ALUMINIUM ANODOWANEGO, DŁUGOŚĆ 70X90X880mm RURY PROSTOKĄTNE Z ALUMINIUM ANODOWANEGO, DŁUGOŚĆ 70X90X1130mm RURY PROSTOKĄTNE Z ALUMINIUM ANODOWANEGO, DŁUGOŚĆ 70X90X1380mm PROFIL OTWARTY 70 X 90 X 1000 mm MONTOWANY Z BOKU PROFIL OTWARTY 70 X 90 X 2000 mm MONTOWANY Z BOKU 249 SYSTEM ZAWIESZONEGO RAMIENIA B 70/90

250 RURY CYLINDRYCZNE BP BP4825 BP4875 BP4850 BP48100 RURY CYLINDRYCZNE DŁUGOŚĆ 48 X 4 X 250mm RURY CYLINDRYCZNE DŁUGOŚĆ 48 X 4 X 500mm RURY CYLINDRYCZNE DŁUGOŚĆ 48 X 4 X 750mm RURY CYLINDRYCZNE DŁUGOŚĆ 48 X 4 X 1000mm DODATKOWE AKCESORIA B B B B B B B ZESTAW ZAŚLEPEK OGRANICZNIK KĄTA OBROTU KOŁA PRZEMYSŁOWE KOŁA DLA WYPOSAŻENIA ELEKTRYCZNEGO REGULOWANE STOPY UCHWYTY PODŁOGOWE 250 SYSTEM ZAWIESZONEGO RAMIENIA B 70/90

251 BIONIQ PIEDESTAŁ DLA BIONIQ I BIONIQ LIGHT Elegancki, innowacyjny i funkcjonalny design pozwala na montaż na piedestale obudowy panela operatorskiego i klawiatury w wersji bioniq i bioniq light. Sposoby montażu to: - bezpośredni (rys.b dla wersji bioniq i rys.c dla wersji bioniq light) - na profilu za pomocą kołnierza (rys.a dla wersji bioniq i rys.d dla wersji bioniq light). Piedestał jest wykonany z następujących materiałów: - podstawa z blachy stalowej - pokrywa podstawy z materiału formowanego termicznie - elementy podstawy z aluminium tłoczonego WYKOŃCZENIE KOLORYSTYCZNE Malowanie proszkowe: epoxy-poliester dla malowania aluminium (RAL 9006 srebrny). Podstawa pomalowana kolorem NCS-S 2020 R80B. Kołnierz BQF010 pomalowany szarym kolorem. W skład systemu wchodzi: - obudowa panelu operatora (BQC lub BQLC) - opcjonalnie obudowa klawiatury (BQK lub BQLK) - podstawa bazy BQBA-001 (ze stopkami) lub BQBA-002 (z kółkami) i sekcja piedestału BQSU Jako opcja następujące elementy: kołnierz piedestału BQFC do montażu (jak na rysunku A/D) i adapter panelu BQBP-002 lub BQLBP-002 do bezpośredniego montażu (jak na rys.b/c) z dedykowanym kołnierzem BQF-010. PIEDESTAŁ DLA BIONIQ rys. A rys. B Uwaga: wymiary wysokości nie zawierają wymiarów kółek lub stopek (wymiary tych elementów poniżej). 251 PIEDESTAŁ DLA BIONIQ I BIONIQ LIGHT

252 PIEDESTAŁ DLA BIONIQ LIGHT rys. C rys. D Uwaga: wymiary wysokości nie zawierają wymiarów kółek lub stopek (wymiary tych elementów poniżej). PODSTAWA BQBA Podstawa dla wersji bioniq na piedestale jest dostępna w dwóch wersjach: - podstawa z 3 stopkami - podstawa z 3 kółkami BQBA BQBA-001 BQBA-002 PODSTAWA BQBA PODSTAWA DLA PIEDESTAŁU ZE STOPAMI PODSTAWA DLA PIEDESTAŁU Z KÓŁKAMI Aby wymienić 1 stopkę należy zamówić 1szt. BQBL-001; aby wymienić 1 kółko bez hamulca należy zamówić 1 szt. BQRU-001; aby wymienić jedno kółko z hamulcem należy zamówić 1szt. BQRU-002. SEKCJA PIEDESTAŁU BQSU BQSU WYSOKOŚĆ OD PODSTAWY DO OBUDOWY SEKCJA PIEDESTAŁU BQSU Sekcja piedestału bioniq jest dostępna w dwóch wysokościach. BQSU-001 BQSU Uwaga: wspornik dla różnych wysokości dostępny na zamówienie. Dla montażu jak na rysunku A/D należy zamówić komplet z kołnierzem BQFC. Inny sposób montażu niż bezpośredni jak na rysunku B/C należy zamówić adapter BQBP-002 i kołnierz BQF PIEDESTAŁ DLA BIONIQ I BIONIQ LIGHT

253 KOŁNIERZ PIEDESTAŁU BQFC BIONIQ Zaprojektowany dla przeprowadzenia przewodów od wspornika do obudowy panela operatora BQC; wykonany z aluminium. For product codes and further technical details, check on page 245. rys. 1 rys. 2 BQBP/BQLBP BQBP-002 BQLBP-002 PANEL TYLNY BQBP/BQLBP PANEL TYLNY DLA BEZPOŚR.MONTAŻU DLA BIONIQ PANEL TYLNY DLA BEZPOŚR. MONTAŻU DLA BIONIQ LIGHT PANEL TYLNY BQBP-002/BQLBP-002 Panel tylny, otworowany, pozwala na montaż sekcji piedestału bezpośrednio do obudowy (jak na rysunku B/C). Uwaga: dla kompletnego zamówienia należy zamówić kołnierz BQF PIEDESTAŁ DLA BIONIQ I BIONIQ LIGHT

254 OBUDOWA PANELA OPERATORA NA BAZIE OBUDOWY ST BST rys. 1 rys. 2 Obudowa interfejsu operatora na bazie szafki ST została zaprojektowana z myślą połączenia wygody z funkcjonalnością. To rozwiązanie występuje w następujących wariantach: - prosta obudowa z uchwytami zamontowanymi na drzwiach rys.1 - prosta obudowa z uchwytami zamontowanymi na korpusie obudowy rys.2 - prosta obudowa z możliwością zastosowania panela przedniego BQFR na drzwiach rys.3 - prosta obudowa z możliwością zastosowania panela przedniego BQFR na korpusie obudowy rys.4 Obudowa i drzwi wykonane z blachy stalowej 1.5mm. Górna część obudowy posiada otwór do montażu systemu ramion. WYKOŃCZENIE KOLORYSTYCZNE Malowanie proszkowe: epoxy-poliester. Obudowa i drzwi: kolor RAL7035 z teksturą. Uchwyty w kolorze: ciemnoszarym. Dostawa zawiera: - obudowę i drzwi w komplecie z zamkiem i wkładką 3mm - dwa uchwyty w komplecie z akcesoriami - elementy do montażu CERTYFIKATY I DOPUSZCZENIA STOPIEŃ OCHRONY - IP55 - NEMA 1 zgodne z UL508A; UL50 rys. 3 rys. 4 ROZWIĄZANIE 1 (RYS. 1) BST WYMIARY (SZER.X WYS.X GŁĘB.) B A P BST3-420F BST4-320F BST4-420F BST5-420F BST5-520F BST6-620F 200 ROZWIĄZANIE 2 (RYS. 2) BST WYMIARY (SZER.X WYS.X GŁĘB.) B A P BST3-420B BST4-320B BST4-420B BST5-420B BST5-520B BST6-620B 200 Uwaga: należy zamówić oddzielnie system ramion BQPA. Dla rozwiązania 1 system zamykania jest zamontowany na ścianie obudowy. Uwaga: należy zamówić oddzielnie system ramion BQPA. Dla rozwiązania 2 system zamykania jest zamontowany na drzwiach obudowy. 254 OBUDOWA PANELA OPERATORA NA BAZIE OBUDOWY ST BST

255 ROZWIĄZANIE 3 (RYS. 3) BSTF WYMIARY (SZER.X WYS.X GŁĘB.) B A P BSTF3-420F BSTF4-320F BSTF4-420F BSTF5-420F BSTF5-520F BSTF6-620F 200 BIONIQ ROZWIĄZANIE 4 (RYS. 4) BSTF WYMIARY (SZER.X WYS.X GŁĘB.) B A P BSTF3-420B BSTF4-320B BSTF4-420B BSTF5-420B BSTF5-520B BSTF6-620B 200 Uwaga: zawiera panel zamykający pełny, należy zamówić oddzielnie system ramion BQPA. Dla rozwiązania 3 system zamykania jest zamontowany na ścianie obudowy. Uwaga: zawiera panel zamykający pełny, należy zamówić oddzielnie system ramion BQPA. Dla rozwiązania 4 system zamykania jest zamontowany na drzwiach obudowy. ROZWIĄZANIE 3 ROZWIĄZANIE 4 dostępna przestrzeń dostępna powierzchnia dla otworowania dostępna przestrzeń BLOKADA DRZWI WA060 SYSTEMY ZAMKÓW 255 OBUDOWA PANELA OPERATORA NA BAZIE OBUDOWY ST BST

256 W ofercie firmy Astat Sp. z o.o: Drukarka etykiet, oznaczniki kablowe Zadzwoń tel b.kocik@astat.com.pl Drukuj szybciej drukarką termotransferową! BBP11 TERMOTRANSFEROWA DRUKARKA ETYKIET Drukarka jest niewielkim urządzeniem zapewniającym wysokiej jakości wydruk termotransferowy, przy niewielkich kosztach. Umożliwia sporządzanie etykiet, oznaczników kabli, napisów na taśmach i koszulkach termokurczliwych oraz wielu innych rodzajów wydruków. Podstawowa charakterystyka drukarki: kształt oszczędzający miejsce na stanowisku roboczym, szybki procesor: 200 MHz, dzięki regulowanym czujnikom, drukarki BBP11 umożliwiają sporządzanie bardzo szerokiego zakresu etykiet, przywieszek, oznaczników kabli i koszulek, szybkość wydruku do 127 mm/s. Interfejsy: Ethernet, USB 2.0, szeregowy i równoległy są standardem w drukarce BBP11. Nr kat. Oznaczenie typu BBP11-24L 200dpi BBP11-34L 300dpi ETYKIETY SAMOLAMINUJĄCE ETYKIETY TERMOKURCZLIWE Jedno urządzenie, kompleksowe oznaczenie Nr kat. THT THT Opis Etykiety samolaminujące wym. 19x14mm Etykiety samolaminujące wym. 25x57mm Nr kat. HS-2.4X19.0-B7642-YL HS-4.8X25-B7642-YL HS-9.5X38-B7642-YL Oznaczniki kablowe! Opis Oznacznik termokurczliwy, śr. 1,2 2,4 mm, szer. 19mm Oznacznik termokurczliwy, śr. 2,4 4,8 mm, szer. 25mm Oznacznik termokurczliwy, śr. 4,75 9,5 mm, szer. 38mm OZNACZNIKI KABLOWE DO ZADRUKU DRUKARKĄ SI2K TABLICZKI OWE POD PRZYCISKI I LAMPKI DO SAMODZIELNEGO ZADRUKU Nr kat. SI2K02W/15N 201/15 202/15 SI2K02W/18N 401/18MC 402/18MC Opis Oznaczniki kablowe do samodzielnego zadruku, białe, dł. 15 mm Nośnik do tabliczek, zakres średnic 1,5 2,5 mm, dł. 15mm Nośnik do tabliczek, zakres średnic 2,0 4,0 mm, dł. 15mm Oznaczniki kablowe do samodzielnego zadruku, białe, dł. 18 mm Nośnik do tabliczek, zakres średnic 1,5 2,5 mm, dł. 18mm Nośnik do tabliczek, zakres średnic 2,0 4,0 mm, dł. 18mm Nr kat. SI2K1527W SIT0B05X SIT0B05 SIT0V01 SI2K41550W Opis Tabliczki do uchwytów, wym. 15x27mm, kolor: biały Uchwyty pod przyciski i lampki o średnicy 22,5 mm Uchwyty pod przyciski i lampki o średnicy 22,5 mm, samoprzylepne Osłonki przezroczyste, wym. 15x27 mm Etykiety samoprzylepne z PVC, wym. 15x50 mm, białe 256 REKLAMA DRUKARKA ETYKIET, OZNACZNIKI KABLOWE

257 PRZYSTOSOWANIE PRZYSTOSOWANIE Modyfikacja standardowych produktów według życzeń klienta jest dodatkowym atutem naszej firmy. Dzięki technologii i know-how, które zdobyliśmy w ciągu 30-letniego doświadczenia w obróbce blachy, możemy wprowadzić na rynek rozwiązania, które najlepiej spełniają potrzeby klientów. Dzięki otrzymywanym sugestiom wymyślamy, rozwijamy i tworzymy wiele niestandardowych wersji typowych produktów z naszego katalogu. Zaawansowany system dla CAD/CAM, planowania produkcji i malowania zapewnia elastyczność, wydajność i optymalne efekty, również w przypadku produktów niestandardowych. Za pomocą oprogramowania ETAcad klienci mogą przeprowadzać wszelkie modyfikacje na własnych komputerach i wysyłać pliki em bezpośrednio do ETA: my wyprodukujemy żądane elementy. Nazywamy to projektem użytkownika. Na diagramie przedstawionym poniżej znajdziecie Państwo wszystkie możliwe procesy, które mogą być przeprowadzone na różnych grupach produktów: specjalne wymiary ze 100mm stopniami, malowanie, otworowanie, specjalne zamknięcia, montaż oraz wszystkie możliwe rozwiązania spełniające Państwa wymagania. TYP PRODUKTU Specjalna szerokość (przyrost o 100mm) Specjalna wysokość (przyrost o 100mm) Specjalna głębokość (przyrost o 100 mm) Specjalna farba Otwory w drzwiach Otwory w obudowie Otwory w płycie montażowej Dodatkowe płyty dławikowe Specjalne zamki Specjalne słupki w obudowie Specjalne słupki na drzwiach Specjalne słupki na płycie montażowej Akcesoria uzupełniające Dopasowanie drzwi przód/tył Przeszklone drzwi Drzwi wewnętrzne Drzwi wieloczęściowe Zdolność EMC Minimalna ilość zamówienia ST Stal miękka STX Stal nierdzewna SD Skrzynka zaciskowa ARETA Stal miękka ARETA Stal nierdzewna ATB8 Monoblok CS Obudowy kompaktowe E.GO Stal miękka AE Podstawa konsoli AEX Stal nierdzewna PE Góra konsoli PEX Stal nierdzewna ME Półka konsoli MEX Półka konsoli ARETA AL Konsola SBA Pulpit PC ARETA PC na piedestale ARETA PC PC na piedestale 257 PRZYSTOSOWANIE

258 SYSTEM ROZDZIAŁU ENERGII DO APLIKACJI NISKONAPIĘCIOWYCH ETA z systemem dystrybucji na szynach zbiorczych z 60 mm przestrzenią między osiami może zaoferować, spośród rozmaitych rozwiązań, szafę Areta stanowiącą kompletny system dla rozdziału mocy, składającą się z szynoprzewodów z odpowiednimi wspornikami, płytami zaciskowymi, zaciskami, złączami do rozłączników i gniazd bezpiecznikowych. We współpracy z wiodącym partnerem handlowym, ETA przeprowadziła w pomieszczeniach testowych Centrum Informacji Ekonomiczno-Społecznej CESI (zgodnie z artykułem CEI EN ) test oporności na zwarcie na pięciu różnych układów szynoprzewodów zamontowanych w dwóch szafkach Areta zmontowanych szeregowo w celu zapewnienia warunków elektrycznych zgodnych z certyfikatem dla szyn rozdziału mocy. Przetestowane zostały następujące układy szynoprzewodów: - potrójne T szyny miedziane - przy 2500 A - podwójne T szyny miedziane - przy 1 A - podwójne T szyny miedziane przy 1250 A - szyna miedziana 30x10 milimetrów przy 630A/800A - szyna miedziana 20x5 milimetrów - przy 320 A Wyniki testu, wszystkie wartości lcw (lcc) zostały ekstrapolowane względem odległości CL pomiędzy podporami. Dla kolejnych sześciu układów szynoprzewodów o różnych wymiarach wyniki zostały ekstrapolowane z dwóch testowanych systemów szynoprzewodów (30x10 lub 20x5), odnosząc się do najbardziej odpowiedniego pod względem wartosci prądu zwarciowego, zgodnie ze standardem CEI Wyniki testu przedstawiono w tabeli poniżej wraz z wartościami referencyjnymi. lub kontaktując się z siecią sprzedaży w celu otrzymania katalogu reklamowego dotyczącego oferowanego systemu rozdziału mocy. Sprawozdanie techniczne i tabele z przeprowadzonych testów zostały zawarte również w oprogramowaniu QUADROPLAN 5.0, w module Short Circuit (zwarcie). Kody produktów można znaleźć zarówno w części opisującej położenie szynoprzewodów w celu obliczenia przegrzania (za wysokiej temperatury) wewnątrz obudowy ETA oraz w bazie danych katalogu zawartej w niniejszym oprogramowaniu. Obudowy z serii Areta wytrzymały bez problemu naprężenia dynamiczne przy zwarciu, w tym zwarcie pomiędzy fazą a uziemieniem, gdzie prąd przepływa przez metalową strukturę szafy. Te same obudowy ARETA były już wcześniej testowane bez uszkodzeń z tradycyjnymi układami szynoprzewodów do 60 ka trzy fazy i do 48 ka fazą uziemienia, bez uszkodzeń, dlatego można je stosować do tych wartości ze wszystkimi systemami szynoprzewodów wiodących marek. Ponadto system rozdziału mocy testowany i oferowany przez ETA jest rozwiązaniem sprawdzonym i jak wynika z przeprowadzonych testów w laboratorium CESI, jest bardzo odporny na zwarcia, i daje lepsze rezultaty niż zwykłe okablowanie. Poniżej znajduje się przegląd rozwiązań ETA dotyczący rozdziału mocy: - wsporniki i pokrywy dla systemów 60 mm szynoprzewodów płaskich (do 630 A) - wsporniki i pokrywy dla systemów 60 mm z profilowanych szynoprzewodów (do 2500 A) - płaskie szyny miedziane x 5 / 10 mm - szyny miedziane podwójne i potrójne o profilu T - płytki z zaciskami - osłony zacisków - połączenia wzdłużne - zaciski do 630 A - zaciski do profilowanych szynoprzewodów do 2500 A - okablowane wyłączniki silnikowe - uniwersalne adaptery do obudowanych rozłączników do 630 A - dzielone podstawy bezpieczników nożycowych - podstawy bezpieczników topikowych - dzielone podstawy i łączniki nożowe bezpieczników cylindrycznych Dzięki jednoczesnemu mocowaniu mechanicznemu i połączeniu elektrycznemu różnych elementów wszystkie elementy zasilania i rozdzielnictwa, wyłączniki silnikowe i podstawy bezpiecznikowe mogą być w sposób szybki i bezpieczny zamontowane bezpośrednio na szyny zbiorcze z 60 mm przestrzenią między osiami. Więcej informacji można znaleźć w sekcji produktów na naszej stronie internetowej SYSTEM ROZDZIAŁU ENERGII DO APLIKACJI NISKONAPIĘCIOWYCH

259 Specjalna nakrętka klatkowa M6 Śruba M8x25 UNI Płaskowniki 20x5 Płytka przepięciowa 20x5 Podpory Zaciski terminala Zaciski terminala Szyny TTT 1250 A Podpory Podpory Płytka przepięciowa 100x10 Szyny 30x10 Podpory Płytka przepięciowa 20x10 Specjalna nakrętka klatkowa M6 Śruba M6x55 UNI Szyny TTT 2500 A Podpory Płytka przepięciowa 100x10 Szyna do podłączenia fazyziemi 80x5 Szyna 80x5 do podłączenia fazy-ziemi Śruby M8x15 UNI Śruby M8x30 UNI sect. F-F sect. E-E CERTYFIKAT TESTU CESI SPECYFIKACJE ZNAMIONOWE TESTOWANEGO PRODUKTU NADANE PRZEZ KLIENTA NAPIĘCIE ROBOCZE (Ue) NAPIĘCIE IZOLACJI (Ui) CZĘSTOTLIWOŚĆ 690 V 690 V 50 Hz PRZEKRÓJ POPRZECZNY SZYNY NATĘŻENIE ZNAMIONOWE NATĘŻENIE OPORU KRÓTKOTRWAŁEGO (LCW) I WARTOŚĆ SZCZYTOWA NATĘŻENIA OPORU (LPK) SYSTEM 60 mm: 320 A (20x5) mm A 20 ka DLA 1 S - 41 ka PRZEKRÓJ POPRZECZNY SZYNY PODWÓJNE T NATĘŻENIE ZNAMIONOWE NATĘŻENIE OPORU KRÓTKOTRWAŁEGO (LCW) I WARTOŚĆ SZCZYTOWA NATĘŻENIA OPORU (LPK) SYSTEM 60 mm: 630 A (30x10) mm A 30 ka DLA 1 S - 63 ka PRZEKRÓJ POPRZECZNY SZYNY PODWÓJNE T NATĘŻENIE ZNAMIONOWE NATĘŻENIE OPORU KRÓTKOTRWAŁEGO (LCW) I WARTOŚĆ SZCZYTOWA NATĘŻENIA OPORU (LPK) SYSTEM 60 mm: 1/1250 A (720)/(485) mm 2 1/1250 A 50 ka dla 1 S - 1 ka PRZEKRÓJ POPRZECZNY SZYNY POTRÓJNE T NATĘŻENIE ZNAMIONOWE NATĘŻENIE OPORU KRÓTKOTRWAŁEGO (LCW) I WARTOŚĆ SZCZYTOWA NATĘŻENIA OPORU (LPK) NATĘŻENIE OPORU KRÓTKOTRWAŁEGO (LCW) I WARTOŚĆ SZCZYTOWA NATĘŻENIA OPORU (LPK) ZABEZPIECZENIA UKŁADU PRZEKRÓJ POPRZECZNY SZYNY UZIEMIENIA SYSTEM 60 mm: 2500 A (1140) mm A 50 ka dla 1 S ka 40 ka dla 1 S - 84 ka (80x5) mm SYSTEM ROZDZIAŁU ENERGII DO APLIKACJI NISKONAPIĘCIOWYCH

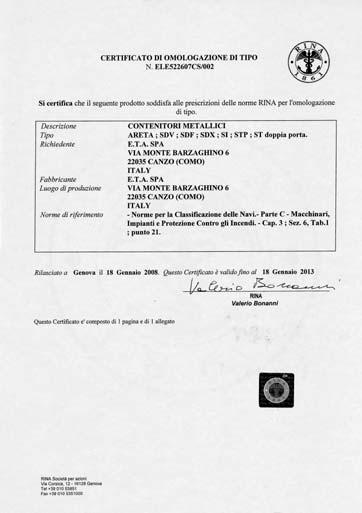

260 DOPUSZCZENIA I CERTYFIKATY Oprócz funkcjonalnych i estetycznych cech swoich produktów, ETA gwarantuje bezpieczeństwo ich użytkowania zgodnie z wytycznymi i standardami obowiązującymi w branży, co potwierdza certyfikat umieszczony na tabliczce znamionowej. CERTYFIKATY SYSTEMU SYSTEM RAMIENIA NOŚNEGO BIONIQ SZAFY SZEREGOWE SKRZYNKI Z PEŁNYMI DRZWAIMI OBUDOWY KOMPAKTOWE SKRZYNKI Z PRZESZKLONYMI DRZWICZKAMI I PODWÓJNYMI DRZWICZKAMI SKRZYNKI PRZYŁĄCZENIOWE PULPITY STERUJĄCE PULPITY TYPU MONOBLOK SZAFY SZEREGOWE BQC BQLC BST ARETA ARETX ZŁOŻONA ARETA FLAT-PACK ST STX CS CSX STP STPX ST STX SDV SDF SDX AE AEX ME MEX ZBA ZBX SBA SBX E.GO E.GOX IP55 IP55 IP55 IP66 IP55 IP66 IP66 IP55 IP55 IP55 IK10 IK10 IK10 IK10 IK10 IK10 IK10 IK10 IK10 CERTYFIKATY PRODUKTU NEMA1 NEMA1,12 NEMA1,12 NEMA1,12, 4,4X NEMA1,12 NEMA1,12 NEMA1,12 4, 4X NEMA1,12 NEMA1,12 NEMA1,12 STREFY 1,2,21,22 (2GD) STREFY 1,2,21,22 (2GD) STREFY 1,2,21,22 (2GD) STREFY 1,2,21,22 (2GD) PEŁNE DRZWI TYLKO STREFY 1,2,21,22 (2GD) STREFY 1,2,21,22 (2GD) STREFY 1,2,21,22 (2GD) SZAFY TYPU MONOBLOK ATB8 ATBX IP66 (drzwi pojedyńcze) IP55 (drzwi podwójne) IK10 NEMA1,12 STREFY 1,2,21,22 (2GD) SZAFY DO PC ATPC IP55 IK10 OBUDOWY RAKOWE CR IP55 IK10 EMC ARETZ STE SDVE IP55 IK10 NEMA1 WENTYLATORY I FILTRY WT IP54 NEMA1,3R, 12 USA, KANADA NIEMCY WŁOCHY EUROPA EUROPA PRODUKTY UWAGA: DLA ATEX G = GAZ, D = PYŁ UL508A UL50 C22.2 n and CAN/CSA C22.2 n. 94-M91 IEC EN standardy przemysłu morskiego część c - maszyny, instalacje i zabezpieczenie przed ogniem; rozdział 3, część 6, tabela 1, punkty 12 IEC EN DYREKTYWA ATEX 260 SPECYFIKACJA BEZPRZEWODOWYCH ELEKTRYCZNYCH SZAFEK ETA

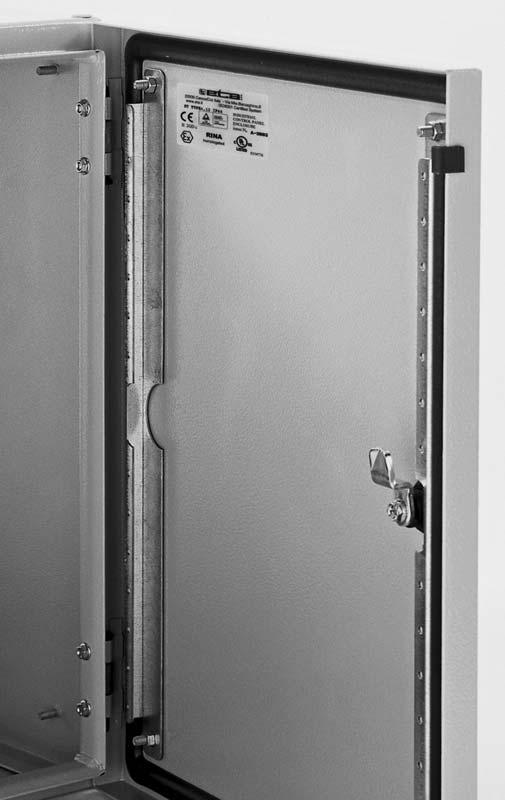

261 TABLICZKA ZNAMIONOWA (CECHA CE) Tabliczka znamionowa (cecha EC). Każda szafa, obudowa oraz pulpit sterowniczy wyposażony jest w tabliczkę znamionową, gdzie umieszczony jest znak towarowy, model i znaki jednostek certyfikujących. Obowiązkowe oznakowanie CE na tabliczce znamionowej jest wizualnym dowodem na zgodność produktu z wymogami odpowiednich dyrektyw. PRZEPISY I STANDARDY REGULUJĄCE PRZEPISY - ustawa 186/68 - rozporządzenie z 22 stycznia 2008 r., nr 37: Rozporządzeniedotyczące wprowadzenia w życie Artykułu 11 (poprawka 14), paragraf 13, Punkt 248 Ustawy z dnia 2 grudnia 2005 r. w sprawie reorganizacji przepisów dotyczących umieszczania instalacji przemysłowych wewnątrz budynków (odwołująca i zastępująca ustawy 46/90 i DPR 447/91); niniejsze prawo ustanawia obowiązek budowy najnowocześniejszego wyposażenia i instalacji przemysłowych, przy założeniu, że wyposażenie i instalacje przemysłowe są zgodnie z normami IEC są urządzeniami najwyższej technologii - dyrektywa dotycząca niskiego napięcia 2006/95/WE (w odniesieniu do sprzętu elektrycznego, przeznaczonego do stosowania w określonych granicach napięcia); materiały elektryczne objęte niniejszą dyrektywą mogą być użytkowane tylko jeżeli zostały one wytworzone zgodnie z zasadą nowoczesności w zakresie bezpieczeństwa i muszą być wyposażone w oznakowanie CE, potwierdzające jego zgodność z obowiązującymi przepisami (producent jest zobowiązany do takiego zaświadczenia) - dyrektywa o kompatybilności elektromagnetycznej 2004/18/WE (EMC) STANDARDY REGULUJĄCE - EN (CEI 17-13/1) (podstawowy standard dotyczący zespołów aparatury rozdzielczej) - EN (CEI 17-13/3) (w przypadku sprzętu ASD) - EN (17-13/4) (w przypadku sprzętu ASC) - CEI (w przypadku użytku domowego i podobnego) - CEI (metody określania wzrostu temperatury) - CEI (metoda określania oporności zwarcia) - CEI EN (IEC EN 62208) (podstawowy standard dla bezprzewodowych szafek elektrycznych) - CEI EN (CEI 70-1) (stopnie ochrony zapewnianej przez obudowy) - CEI EN50102 (CEI 70-3) (stopnie ochrony zapewnianej przez obudowy urządzeń elektrycznych przed zewnętrznymi uderzeniami mechanicznymi kod IK) 261 SPECYFIKACJA BEZPRZEWODOWYCH ELEKTRYCZNYCH SZAFEK ETA

262 SPRAWDZANE PARAMETRY SZCZEGÓŁY DOTYCZĄCE ZALECANYCH TESTÓW DLA REF. TEST GŁÓWNY TEST CZĘŚCIOWY LIMIT WZROSTU TEMPERATURY WŁASNOŚCI DIELEKTRYCZNE WERYFIKACJA LMITÓW WZROSTU TEMPERATURY POPRZEZ TEST GŁÓWNY WERYFIKACJA WŁAŚCIWOŚCI DIELEKTRYCZNYCH SPRAWDZENIE LIMITÓW WZROSTU TEMPERATURY POPRZEZ TESTY EKSTRAPOLACJĘ ZE SPRZĘTU (AS), KTÓRY PRZESZEDŁ POZYTYWNIE TEST GŁÓWNY WERYFIKACJA WŁASNOŚCI DIELEKTRYCZNYCH ZGODNIE Z PUNKTEM LUB LUB WERYFIKACJA OPORNOŚCI IZOLACJI ZGODNIE Z (PATRZ NUMER 11) SIŁA OPORU ZWARCIA WERYFIKACJA OPORNOŚCI ZWARCIA WERYFIKACJA OPORNOŚCI ZWARCIA POPRZEZ TESTY LUB EKSTRAPOLACJĘ ZE SPRZĘTU TESTU GŁÓWNEGO (AS) WYDAJNOŚĆ OPORU OBWODU POŁĄCZENIE EFEKTYWNE POMIĘDZY CZĘŚCIAMI ZESPOŁU PRZEWODZĄCYMI DOSTĘPNYMI, A OBWODEM ZABEZPIECZAJĄCYM SIŁA OPORNOŚCI ZWARCIA OBWODU ZABEZPIECZAJĄCEGO ODSTĘP IZOLACYJNY I DROGI UPŁYWU DZIAŁANIE MECHANICZNE WERYFIKACJA POŁĄCZEŃ EFEKTYWNYCH POMIĘDZY CZĘŚCIAMI PRZEWODZĄCYMI DOSTĘPNYMI, A OBWODEM ZABEZPIECZAJĄCYM POPRZEZ KONTROLĘ LUB POMIAR OPORNOŚCI WERYFIKACJA SIŁY OPORNOŚCI OBWODU ZABEZPIECZAJĄCEGO POPRZEZ TEST GŁÓWNY WERYFIKACJA ODSTĘPU IZOLACYJNEGO I DRÓG UPŁYWU WERYFIKACJA DZIAŁANIA MECHANICZNEGO WERYFIKACJA POŁĄCZENIA EFEKTYWNEGO POMIĘDZY CZĘŚCIAMI PRZEWODZĄCYMI DOSTĘPNYMI, A OBWODEM ZABEZPIECZAJĄCYM POPRZEZ KONTROLĘ LUB POMIAR OPORNOŚCI WERYFIKACJA SIŁY OPORNOŚCI OBWODU ZABEZPIECZAJĄCEGO POPRZEZ TESTY LUB ODPO- WIEDNI MODEL I UMIESZCZENIE PRZEWODU OCHRONNEGO ( OSTATNI PARAGRAF) WERYFIKACJA ODSTĘPU IZOLACYJNEGO I DRÓG UPŁYWU WERYFIKACJA DZIAŁANIA MECHANICZNEGO STOPIEŃ ZABEZPIECZENIA WERYFIKACJA STOPNIA ZABEZPIECZENIA WERYFIKACJA STOPNIA ZABEZPIECZENIA OKABLOWANIE, DZIAŁANIE ELEKTRYCZNE KONTROLA SPRZĘTU, W TYM OKABLOWANIA, I JEŚLI ISTNIEJE KONIECZNOŚĆ TEST DZIAŁANIA ELEKTRYCZNEGO KONTROLA SPRZĘTU, W TYM OKABLOWANIA, I JEŚLI ISTNIEJE KONIECZNOŚĆ TEST DZIAŁANIA ELEKTRYCZNEGO IZOLACJA TEST DIELEKTRYCZNY (POJEDYNCZY TEST) TEST DIELEKTRYCZNY LUB WERYFIKACJA OPORNOŚCI IZOLACJI ZGODNIE Z (PATRZ NR 11) POMIARY OCHRONNE OPORNOŚĆ IZOLACJII WERYFIKACJA POMIARÓW OCHRONNYCH I CIĄGŁOŚCI ELEKTRYCZNEJ OBWODU ZABEZPIECZAJĄCEGO (POJEDYNCZY TEST) WERYFIKACJA POMIARÓW OCHRONNYCH WERYFIKACJA OPORNOŚCI IZOLACJI, GDY TESTY NIE ZOSTAŁY WYKONANE PATRZ LUB (NR I NR 9) SZCZEGÓŁY DOTYCZĄCE ZALECANYCH TESTÓW DLA EN TEST REF. KOMENTARZE WERYF. INFORMACJI NA TABLICZCE OBCIĄŻENIE STAŁE PODNOSZENIE WERYF. OBCIĄŻENIA OSIOWEGO WKŁADÓW WERYF. STOPNIA OCHRONY NA UDERZENIA (IP) WERYFIKACJA STOPNIA OCHRONY WERYFIKACJA WYTRZYMAŁOŚCI CIEPLNEJ MATERIAŁU WERYFIKACJA ODPORNOŚCI NA CIEPŁO WERYFIKACJA ODPORNOŚCI NA NADMIERNE CIEPŁO I OGIEŃ WERYF. WYTRZYMAŁOŚCI DIELEKTR WERYF. CIĄGŁOŚCI UKŁ. ZABEZP WERYF ODPORNOŚCI NA WAR. ATMOSFER. WERYF ODPORNOŚCI NA KOROZJĘ UŻYTK. WEWN I ZEWN UŻYTK. ZEWNĘTRZNE 262 SPECYFIKACJA BEZPRZEWODOWYCH ELEKTRYCZNYCH SZAFEK ETA

263 STOPIEŃ OCHRONY IP (ZGODNY Z EN60529, CEI 70/1) Standard IEC EN definiuje obudowy jako element zaprojektowany w celu zapewnienia ochrony urządzeń przed konkretnymi oddziaływaniami zewnętrznymi i ochrony we wszystkich aspektach o stopniu ochrony równym co najmniej IP2X. Standard IEC CEI 64-8 akceptuje oprócz IP2X również IPXXB jako stopień ochrony. Ochrona przed pośrednim kontaktem z metalowymi obudowami jest zapewniona dzięki uziemieniu. Producent obudów gwarantuje stopień ochrony produktu w stanie w jakim jest on w momencie sprzedaży, tj. kiedy obudowa jest pusta. Dodatkowe otwory do wprowadzenia kabli i / lub zainstalowania wyposażenia, mogą znacznie zmienić stopień ochrony IP. Dlatego też wszystkie otwory muszą być zrobione zgodnie z zasadą najnowocześniejszej technologii, za pomocą uszczelek w celu zachowania stanu sprzed przeróbki. Jeśli nie jest to możliwe, stopień ochrony powinien zostać zmieniony na niższy. Ochrona przed pośrednim kontaktem jest zapewniana dzięki obudowie i uziemieniu (patrz strona 264) oraz poprzez odcięcie zasilania. Nie można przypisać urządzeniu żadnego stopnia ochrony bez przeprowadzania badań zgodnie z ICE Stopień ochrony IP jest z reguły oznaczany za pomocą dwóch cyfr. USZCZELKI IP Standardowe uszczelnienie: panele zamknięcia obudowy (drzwi, ściany, plecy i pokrywy) dostarczane są z uszczelkami poliuretanowymi o zamkniętych komorach na wszystkich krawędziach paneli. Uszczelnienie posiada stopień odporności na ogień HF1 (spełniające normę UL94). Uszczelnienie EMC: w tym przypadku, uszczelnienie składa się z 3 części: rdzenia EPDM (zapewniającego stopień ochrony IP55), powłok metalowych (zapewniających ciągłość dielektryczną pomiędzy konstrukcją a panelami) tkaniny włókninowej podwójnie klejonej, bardzo wytrzymałej i mocowanej na jednej stronie (zapewniając odpowiednie przyleganie i wytrzymałość). Optymalne warunki środowiskowe do stosowania: temperatura: -40 C < T < 80 C Na stronie 260 opisane są stopnie ochrony produktów ETA. STOPIEŃ OCHRONY IK (ZGODNY Z EN50102, CEI 70/3) Norma ta określa stopień ochrony zapewnianej przez obudowy urządzeń przed szkodliwymi skutkami uderzeń mechanicznych. Test jest przeprowadzany poprzez przyjęcie energii uderzenia, tak jak pokazano na rysunku. Po przeprowadzeniu testu nie powinny powstać uszkodzenia, ani odkształcenia, które wpływałyby na stopień ochrony IP. Wszystkie produkty ETA otrzymały maksymalną notę stopnia ochrony - IK SPECYFIKACJA BEZPRZEWODOWYCH ELEKTRYCZNYCH SZAFEK ETA

264 PIERWSZA CYFRA U IP KLASYFIKACJA STOPNI OCHRONY DRUGA CYFRA U IP IK 0 BRAK OCHRONY 0 BRAK OCHRONY 0 BRAK OCHRONY 1 OCHRONA PRZED CIAŁAMI O WIELKOŚCI PONAD 50MM (PRZYPADKOWY DOTYK DŁONIĄ) 2 OCHRONA PRZED CIAŁAMI O WIELKOŚCI PONAD 12,5MM (PRZYPADKOWY DOTYK PALCEM) 3 OCHRONA PRZED CIAŁAMI O WIELKOŚCI PONAD 2,5 MM (PRZYPADKOWY DOTYK DRUTEM LUB WKRĘTAKIEM) 1 OCHRONA PRZED KROPLAMI WODY SPADAJĄCYMI PIONO- WO (Z KONDENSACJI) 2 OCHRONA PRZED KROPLAMI WODY PADAJĄCYMI NA OBUDOWĘ POD KĄTEM 15 WZGLĘDEM POŁOŻENIA NORMALNEGO 3 OCHRONA PRZED KROPLAMI PADAJĄCYMI POD KĄTEM 60 WZGLĘDEM PIONU 1-5 UDERZENIE < 1 DŻUL g UDERZENIE = 1 DŻUL 20 cm g UDERZENIE = 2 DŻULE 40 cm 4 OCHRONA PRZED CIAŁAMI O WIELKOŚCI PONAD 1 MM (CIENKIE NARZĘDZIE, CIENKI PRZEWÓD) 5 OCHRONA PRZED WNIKANIEM PYŁU W ILOŚCIACH NIEZAKŁÓCAJĄCYCH PRACY URZĄDZENIA 4 OCHRONA PRZED KROPLAMI PADAJĄCYMI POD DOWOLNYM KĄTEM, ZE WSZY- STKICH STRON (DESZCZ) OCHRONA PRZED STRUMIE- NIEM WODY Z DOWOLNEGO KIERUNKU 8 1,7 kg UDERZENIE = 5 DŻULI 29,5 cm 9 5 kg UDERZENIE =10 DŻULI 20 cm 6 CAŁKOWITA OCHRONA PRZED WNIKANIEM PYŁU 6 OCHRONA PRZED SILNYMI STRUMIENIAMI WODY LUB ZALEWANIEM FALĄ Z DOWOL NEGO KIERUNKU 10 5 kg UDERZENIE = 20 DŻULI 40 cm 7 OCHRONA PRZED ZALANIEM PRZY ZANURZENIU NA TAKĄ GŁĘBOKOŚĆ, ABY DOLNA POWIERZCHNIA OBUDOWY ZNAJDOWAŁA SIĘ 1M POD POWIERZCHNIĄ WODY, A GÓRNA NIE MNIEJ NIŻ 0,15 M W CZASIE 30 MIN 8 OCHRONA PRZED ZALANIEM PRZY CIĄGŁYM ZANURZENIU I ZWIĘKSZONYM CIŚNIENIU WODY (1 M GŁĘBOKOŚCI) STOPIEŃ NEMA (TYPE) W Kanadzie i USA stopień ochrony jest określany jako NEMA lub TYPE i wskazuje on oprócz sposobu ochrony przeciw ciałom stałym i cieczom również miejsce użytkowania urządzenia (wewnątrz i na zewnątrz). Stopnie ochrony produktów ETA zostały opisane na stronie 260. NEMA TYPE R 4X KLASYFIKACJA NEMA STOWARZYSZENIE PRODUCENTÓW: NEMA NATIONAL ELECTRIC MANUFACTURERS ASSOSCIATION (NEMA 250) ED EEMAC ELECTRICAL AND ELECTRONIC MANUFACTURERS ASSOCIATION OF CANADA UL UNDERWRITERS LABORATORIES INC. DO UŻYTKOWANIA WEWNĄTRZ BUDYNKÓW. OCHRONA PRZED KONTAKTEM Z WYPOSAŻENIEM WEWNĘTRZNYM. DO UŻYTKOWANIA WEWNĄTRZ I NA ZEWNĄTRZ BUDYNKÓW. OCHRONA PRZED DESZCZEM, ŚNIEGIEM I PYŁEM, STRUMIENIAMI WODY I USZZENAMI SPOWODWANYMI PRZEZ SILNE OBLODZENIE. OCHRONA PODCZAS UŻYTKOWANIA WEWNĄTRZ BUDYNKU PRZED PYŁEM, KURZEM I NIEŻRĄCYMI CIECZAMI. DO UŻYTKOWANIA NA ZEWNĄTRZ BUDYNKÓW. OCHRONA PRZED SILNYM DESZCZEM I LEKKIM ŚNIEGIEM. ZAPOBIEGA NARASTANIU LODU OD WEWNĄTRZ. DO UŻYTKU WEWNĘTRZNEGO I ZEWNĘTRZEGO. OCHRONA PRZED KOROZJĄ, PYŁEM, DESZCZEM, ROZPROSZCZONYMI I SKUPIONYMI STRUMIENIAMI WODY Z WĘŻA. ZAPOBIEGA NARASTANIU LODU OD WEWNĄTRZ. 264 SPECYFIKACJA BEZPRZEWODOWYCH ELEKTRYCZNYCH SZAFEK ETA

265 ROZDZIELANIE Rozdzielenie różnych jednostek wewnątrz szafy osiąga się za pomocą przegród, które uniemożliwiają przypadkowe kontakty elementów. Standard EN określa przegrodę jako część, która zapewnia ochronę przed ogólnym dostępem (minimum IP2X) oraz ochronę łukom w przypadku odłączenia sprzętu. itp. Zasady rozdzielania i innych trybów określa Art. 7.7 standardu IEC EN (patrz strona kolejna oraz dołączone rysunki). Standard rozpatruje 7 typów sposobów rozdzielania za pomocą przegród lub membran, począwszy od braku rozdzielenia, tj. bez wewnętrznych przegród pomiędzy elementami czynnościowymi i/lub szynami do kształtu 4b włącznie, ze stopniowymi konfiguracjami: rozdzielenie szyn w tym szyn rozdzielających z elementów czynnościowych i terminali do zewnętrznych przewodników; rozdzielanie wszystkich elementów czynnościowych od siebie; terminale nie są w tym przedziale jako powiązane elementy. Używając obudów i konstrukcji ETA można wykonać każde rozdzielenie określone w standardach. Legenda: a obudowa b rozdzielenie wewnętrzne c elementy czynnościowe wraz z terminalami i odpowiadającymi im przewodami zewnętrznymi d szyny włącznie z szynami rozdzielającymi KSZTAŁT 1 Brak rozdzielania. KSZTAŁT 2 Rozdzielenie szyn od elementów czynnościowych. KSZTAŁT 2A Terminale nie oddzielone od szyn. KSZTAŁT 3 Oddzielenie szyn od elementów czynnościowych oraz oddzielenie szyn od siebie. KSZTAŁT 3A Terminale nie oddzielone od szyn. KSZTAŁT 4 Oddzielenie szyn od elementów czynnościowych oraz oddzielenie elementów czynnościowych od siebie oraz oddzielenie terminali od siebie. KSZTAŁT 4A Terminale w tym samym przedziale jako nierozdzielna część elementu czynnościowego. KSZTAŁT 2B Terminale oddzielone od szyn KSZTAŁT 3B Terminale oddzielone od szyn. KSZTAŁT 4B Terminale nie w tym samym przedziale jako nierozdzielna część elementu czynnościowego. SKRAPLANIE Dzięki bardzo wysokiej wilgotności względnej (np. na zewnątrz budynków, gdzie wilgotność względna może osiągnąć 100% przy temperaturze 25 C), w szafie może nastąpić skraplanie, co negatywnie wpływa na urządzenia w szafie. W tym przypadku, należy użyć rezystora grzejnego odpowiednich rozmiarów. Więcej informacji u dystrybutora. 265 SPECYFIKACJA BEZPRZEWODOWYCH ELEKTRYCZNYCH SZAFEK ETA

266 UZIEMIENIE (ZABEZPIECZENIE CIĄGŁOŚCI OBWODU) Szafka elektryczna, składająca się z obudowy z wyposażeniem i przewodów łączących, w celu ochrony przed pośrednim kontaktem powinna mieć uziemione wszystkie masy poprzez zabezpieczenie przeciwzwarciowe. Wszystkie dostępne części obudowy, gdzie sprzęt jest zainstalowany, lub które mogą być pod napięciem w przypadku awarii (np. brak izolacji kabla itp.), należy uziemić za pomocą przewodu o odpowiednim przekroju. Jeśli nie są zainstalowane odpowiednie zabezpieczenia w celu uzyskania wyrównania potencjałów, wystarczy zapewnić styczność pomiędzy śrubami, zawiasami, a konstrukcją i panelem. Wszystkie zewnętrzne części metalowe, które nie są narażone na kontakt z wewnętrznymi częściami pod napięciem, lub których nie można dotknąć, nie wymagają uziemienia. średnica przekroju ø 4mm 2 W opakowaniu produktu znajdują się materiały potrzebne do uziemienia (śruby, nakrętki, podkładki) oraz instrukcje montażu. W przypadku szafy Areta, jej budowa może być wykorzystywana jako przewodnik, pod warunkiem, że śruby zostaną prawidłowo dokręcone z użyciem podkładki zębatej, która przebija warstwę farby i tworzy ciągłość elektryczną między częścią złącza spawanego na kolumnie oraz części spawu na poprzeczkach. Producent szafek może podłączyć elektrycznie panele do konstrukcji, następnie konstrukcję do szyny ekwipotencjalnej głównego obwodu przeciwzwarciowego, a następnie do systemu uziemienia. W ten sposób wszystkie masy obudowy (określenie producenta) będą uziemione i ekwipotencjalne względem siebie. Metody pomiaru są wyszczególnione w Art. 9 i 10 standardu IEC EN Ten sam test został przeprowadzony przez CESI (patrz tabela, strona 268). ZASTOSOWANIA W OTOCZENIU NARAŻONYM NA WYBUCH (ATEX) ATEX, (skrót od ATmosphere EXplosive = strefa wybuchowa), wymaga analizy ryzyka związanego z obecnością kurzu i gazu w różnych przedsiębiorstwach przemysłowych i rzemieślniczych. Ogólnie rzecz biorąc, dyrektywa wymaga, aby: - określić obszary niebezpieczne (stąd konieczność klasyfikacji takich obszarów i związanych z nimi materiałów do wykorzystania) - ustawić maszyny, w bezpieczny sposób, zarówno pod kątem bezpieczeństwa elektrycznego jak i mechanicznego (stąd konieczność, aby instalatorzy szaf używali odpowiednich elementów montowanych w określonych miejscach) Produkty ETA są zgodne z dyrektywą ATEX, jak opisano w tabeli na stronie SPECYFIKACJA BEZPRZEWODOWYCH ELEKTRYCZNYCH SZAFEK ETA

267 EMC KOMPATYBILNOŚĆ ELEKTROMAGNETYCZNA Dyrektywa dotycząca kompatybilności elektromagnetycznej dotyczy elementów, które wyzwalają fale elektromagnetyczne. Ponieważ nasze produkty nie są źródłami fal elektromagnetycznych, nie są one przedmiotem dyrektywy EMC. Mogą jednak one stanowić barierę (patrz wykresy) dla fal elektromagnetycznych, pochodzących z wewnętrznego lub zewnętrznego źródła i znacznie zmniejszyć intensywność takich fal, powodując zaburzone działanie wytwarzających je urządzeń. Dokładniej, szafa EMC z wszystkimi jej właściwościami opisanymi poniżej, może znacząco zmniejszyć nasilenie pola elektromagnetycznego (w tym elementów elektrycznych i magnetycznych), tym samym ułatwiając użytkownikowi spełnienie kompatybilności elektromagnetycznej opisanej w dyrektywie. Nie jest konieczne, by sprawdzać EMC, gdy: - szafa nie zawiera sprzętu elektronicznego, - zainstalowany sprzęt elektroniczny jest oznaczony certyfikatem CE. Szafy ze stali nierdzewnej mogą również skutecznie zmniejszyć promieniowanie elektromagnetyczne. Patrz wykresy strona 226. MALOWANIE (1) odtłuszczanie za pomocą przyjaznego środowisku płynu na bazie wodoru i węglanu i czyszczenie w temperaturze 40 C (2) (3) przemywanie wodą w temperaturze pokojowej (4) suszenie pneumatyczne w ostatniej fazie i przedmuchiwanie (5) suszenie w piecu w temp. 140 C (6) (7) (8) malowanie elektrostatyczne za pomocą proszku epoksydowopoliestrowego, warstwa o grubości około 90 mikronów (9) polimeryzacja w piecu w temperaturze 185 C Po zakończeniu tych czynności następuje kontrola na taśmie i testy laboratoryjne. Etapy odtłuszczania i płukania są bardzo istotne. Są przeprowadzane w celu wyczyszczenia i pasywacji stali tak, aby zapewnić odpowiednie przyleganie proszku i ochronę powierzchni przed korozją (wskutek czynników pogodowych: deszcz, piasek, wiatr...), siłami mechanicznymi (zadrapania, uderzenia) i działaniem chemikaliów (procesy, w których wykorzystywany jest 5% rozcieńczony kwas, zasady i oleje). Gwarantujemy jakość i trwałość naszych farb przez okresowe testy laboratoryjne, jak również kontroli na taśmie. Do zastosowań zewnętrznych należy wziąć pod uwagę czynniki środowiskowe (lód, śnieg, deszcz, słońce, wiatr) i wybrać odpowiednią szafę z odpowiednim stopniem ochrony IP, a jeśli to konieczne, należy zainstalować daszek ochronny. Zaleca się stosowanie poliestrowych farb proszkowych dla produktów zainstalowanych na zewnątrz, w celu zwiększenia odporności proszków na promienie UV. Należy zauważyć, że w szczególnych warunkach, również w bardzo zanieczyszczonym i powodującym korozję środowisku, cykl malowania i farby proszkowe nie zapewniają odpowiedniej odporności na korozję. W takich warunkach idealnym rozwiązaniem są szafki ze stali nierdzewnej. Personel techniczny ASTAT chętnie służy pomocą w sprawach dotyczących najodpowiedniejszych rozwiązań technicznych. 267 SPECYFIKACJA BEZPRZEWODOWYCH ELEKTRYCZNYCH SZAFEK ETA

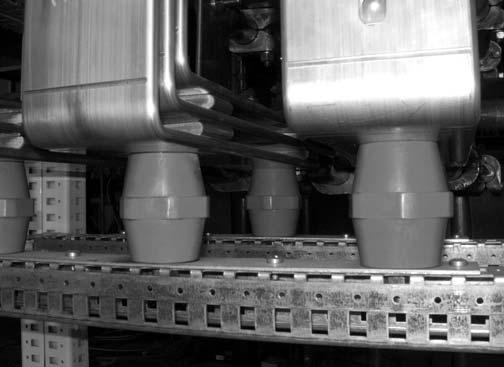

268 ZWARCIE Szafa powinna być wykonana tak, aby wytrzymywać wypływ ciepła i naprężeń dynamicznych do ustalonych wartości zwarcia. Odporność na zwarcie nie musi być badane w warunkach, gdy: Icc lub Icw nie przekracza 10 ka lub obudowa jest chroniona przez urządzenie ograniczające prąd, takie, że wartość szczytowa nie jest wyższa niż 17 ka. Dla wyższych wartości, weryfikacja jest obowiązkowa. W niepełnym zakresie badań sprzętu (ANS) badanie może zostać zastąpione obliczeniami, odnosząc się do sprawdzonego systemu. ETA oferuje szafę ARETA do testów zwarcia i weryfikacji systemu ochrony. Procedura obliczeniowa, która jest zgodna z IEC została zamieszczona w naszym QuadroPlanie. Poniższe informacje przedstawiają klientowi budowę szafek testowanych w niepełnym zakresie (ANS) bez powtarzania testów. SZCZEGÓŁY TECHNICZNE TESTU WERYFIKACJA OPORNOŚCI NA ZWARCIE DLA LABORATORIUM OBWODÓW GŁÓWNYCH WERYFIKACJA WYDAJNOŚCI DLA OBWODU ZABEZPIECZAJĄCEGO SPRAWDZENIE POŁĄCZENIA EFEKTYWNEGO POMIĘDZY MASĄ URZĄDZENIA, A OBWODEM ZABEZPIECZA- JĄCYM ORAZ WERYFIKACJA OPORNOŚCI ZWARCIA W OBWODZIE ZABEZPIECZEJĄCYM NOMINALNE DANE TECHNICZNE: NAPIĘCIE ROBOCZE NAPIĘCIE IZOLACJI CZĘSTOTLIWOŚĆ NATĘŻENIE NOMINALNE SYSTEMU GŁÓWNYCH SZYN (PATRZ INFORMACJA PONIŻEJ) NATĘŻENIE NOMINALNE SYSTEMU SZYN TERMINALI (PATRZ INFORMACJA PONIŻEJ) WERYFIKACJA OPORNOŚCI ZWARCIA DLA GŁÓWNEGO OBWODU: DOPUSZCZALNE NATĘŻENIE KRÓTKOTRWAŁE (ICW) DOPUSZCZALNE NATĘŻENIE SZCZYTOWE (IPK) DLA OBWODU WEJŚCIA, GŁÓWNYCH SZYN I INNYCH SZAFA ARETA 400V 660V 50Hz 3500A 80kA DLA 1 SEKUNDY 176 ka WERYFIKACJA WYDAJNOŚCI OBWODU ZABEZPIECZA- JĄCEGO: WERYFIKACJA POŁĄCZENIA EFEKTYWNEGO POMIĘDZY MASAMI URZĄDZENIA, A OBWODEM ZABEZPIECZAJĄCZYM WERYFIKACJA WYDAJNOŚCI OBWODU ZABEZPIECZA- JĄCEGO: WERYFIKACJA OPORNOŚCI ZWARCIA W OBWODZIE ZABEZPIECZAJĄCYM DOPUSZCZALNE NATĘŻENIE KRÓTKOTRWAŁE (ICW) DOPUSZCZALNE NATĘŻENIE SZCZYTOWE (IPK) W OBWODZIE ZABEZPIECZAJĄCYM R=0.98 m 48kA DLA 1 SEKUNDY 101 ka UWAGA: Standard IEC informuje, że zmiany parametrów, takich jak odstępy izolacyjne, tworzywo szyn, przekrój szyn i konfiguracja szyn, przedstawione w obliczeniach zgodnie z normą IEC 865 (IEC EN , klasyfikacja IEC 11-26), są dopuszczalne pod warunkiem, że spełnione są następujące wymagania: - prąd zwarciowy może być zmieniony tylko na niższe wartości w stosunku do wartości testowych, - nie wolno zmieniać tworzywa podtrzymującego ani kształtu. Jednakże mogą być wykorzystane inne podpory, które przeszły test główny. Wolno zwiększyć przekrój szyn w stosunku do przekroju szyn testowanych, a tym samym polepszyć ich wydajność. Przypominamy, że w przypadku, gdy prąd znamionowy szyn przekracza 3150A, nie wolno stosować procedury obliczania wzrostu temperatury zgodnie ze standardem IEC 17-43; test powinien być zamiast tego przeprowadzony przez producenta szafek. 268 SPECYFIKACJA BEZPRZEWODOWYCH ELEKTRYCZNYCH SZAFEK ETA

269 STAL NIERDZEWNA Do zastosowań wewnątrz i na zewnątrz budynku (produkcja żywności, przemysł chemiczny i petrochemiczny), w których wymagany jest wysoki poziom higieny i / lub odporności na czynniki chemiczne i środowiskowe, ETA zaleca użycie produktów ze stali nierdzewnej AISI 304L i AISI 316L. Materiały ze stali nierdzewnej są stopami żelaza, chromu i węgla, wzbogacone o inne elementy takie jak nikiel, molibden, krzem, tytan, itp. Ich cechą jest wysoka odporność na korozję, spowodowaną czynnikami atmosferycznymi. Warstwa ta, bardzo stabilna i wytrzymała, zapobiega przed bezpośrednim kontaktem atmosfery ze stalą; w odróżnieniu od popularnych powłok ochronnych (cynkowanie, malowanie itp.), ma zdolność do odnawiania się po przypadkowym uszkodzeniu, wewnętrznie uodparniając materiał przeciw korozji. Istnieją różne stopnie utleniania się metalu. Spowodowane jest to różnym składem chemicznym materiałów jest wyznacznikiem ich szlachetności. Stal wybierana przez ETA jest stalą austenityczną typu AISI 304L i 316L. Warstwa Środowisko Stal KLASYFIKACJA I CECHY CHARAKTERYSTYKA DEFINICJE SKŁAD CHEMICZNY ANSI (USA) AISI304L EU UNI X2 CrNi 1811 C MAX 0.03 Mn 2 Si MAX 1 S MAX P MAX Cr Ni 8-12 Mo - AISI316L X2 CrNiMo BRAK WRAŻLIWOŚCI NA NISKIE TEMPERATURY DUŻA ODPORNOŚĆ PRZECIWOGNIOWA WIĘKSZA ODPORNOŚĆ MECHANICZNA BEZPIECZEŃSTWO PRACY NAWET W TEMPERATURACH ZNACZNIE PONIŻEJ ZERA, DZIĘKI ZAKONSERWOWANIU ZAPEWNIAJĄCEMU DUŻĄ ODPORNOŚĆ I PLASTYCZNOŚĆ. STAL NIERDZEWNA ZACHOWUJE SWOJE WŁAŚCIWOŚCI MECHANICZNE TRZY RAZY DŁUŻEJ NIŻ ZWYKŁA STAL, CO POZWALA UNIKNĄĆ DODATKOWYCH KONSERWACJI (MALOWANIA, LAKIEROWANIA, ITP.) ODPORNOŚĆ NA WIELOKROTNE PRZECIĄŻENIA I WYŻSZA PLASTYCZNOŚĆ; ZALECANA PRZY UŻYTKOWANIU NA TERENACH SEJSMICZNYCH AISI 304L AISI 316L ZASTOSOWANIA TO NAJCZĘSTSZY MODEL ZNAJDUJĄCY ZASTOSOWANIE W WIELU GAŁĘZIACH PRZEMYSŁU: SPOŻYWCZYM, CHEMICZ- NYM, WINIARSKIM, MLECZARSKIM, PRZY PRODUKCJI PUSZEK, SZTUĆCÓW, NARZĘDZI, PALNIKÓW, ARTYKUŁÓW GOSPODARSTWA DOMOWEGO, SPRZĘTU SZPITALNEGO I CHIRURGICZNEGO, OGRODNICZEGO, MOTORYZACYJNEGO, BUDOWLANEGO (LEPSZA WYDAJNOŚĆ NIŻ MODEL 304 DZIĘKI MNIEJSZEJ ZAWARTOŚCI WĘGLA I WIĘKSZEJ ZAWARTOŚCI NIKILU). MODEL TEN JEST POLECANY DO TRUDNYCH WARUNKÓW PRACY, TAKICH JAK: ŚRODOWISKO MORSKIE, CZY OBECNOŚĆ KWASÓW LUB DLA SPRZĘTU BĘDĄCEGO W STAŁYM KONTAKCIE Z WODĄ; ZNAJDUJE RÓWNIEŻ ZASTOSOWANIE PRZY PRODUKCJI SPRZĘTU CHIRURGICZNE- GO I CHIRURGII DENTYSTYCZNEJ, PRZY PRODUKCJI PROTEZ, ARTYKUŁÓW MOTORYZACYJNYCH, TKANIN, PAPIERU, SKÓRY. 269 ŁATWIEJSZE UTRZYMANIE HIGIENY WYTRZYMAŁOŚĆ ODPORNOŚĆ NA PROMIENIOWANIE UV UZIEMIENIE OSŁONA PRZED PROMIENIOWANIEM ELEKTROMAGNETYCZNYM ODPORNOŚĆ CHEMICZNA SPECYFIKACJA BEZPRZEWODOWYCH ELEKTRYCZNYCH SZAFEK ETA OPRÓCZ CZYSZCZENIA NIE WYMAGA ŻADNEJ SPECJALNEJ KONSERWACJI SZTYWNIEJSZA STRUKTURA STALI NISKIE RYZYKO USZZENIA POWODOWANE WYSTAWIENIEM NA DZIAŁANIE PROMIENIOWANIA UV MOŻLIWOŚĆ PEŁNEGO UZIEMIENIA MAJĄ WŁAŚCIWOŚCI MAGNETYCZNE (BEZ PROBLEMU MOGĄ BYĆ INSTALOWANE W SZPITALACH, STACJACH RADIOWYCH I TV, BANKACH, ITP.). DZIĘKI BRAKOWI SZLIWEGO LUB NIEPOŻĄDANEGO POLA ELEKTROMA- GNETYCZNEGO. PATRZ TABELA

270 STAL 304L 316L ACETYLEN (HANDLOWY) CHLOREK CYNKU 10% OCET OPARY OCTU ACETON 100% W TEMPERATURZE 100 C KWAS OCTOWY DO 20% KWAS BOROWY 5% KWAS MASŁOWY 5% KWAS CYJANOWODOROWY 100% KWAS CYTRYNOWY 5% KWAS SOLNY (WSZYSTKIE STĘŻENIA) KWAS CHROMOWY 5% KWAS FLUOROWODOROWY (WSZYSTKIE STĘŻENIA) KWAS FOSFOROWY 5% KWAS MLEKOWY 5% KWAS LINOLOWY 100% DO 100 C KWAS JABŁKOWY 10-40% DO 50 C KWAS SOLNY (HANDLOWY) KWAS AZOTOWY DO 10% PRZY 80 C KWAS OLEINOWY 100% KWAS SZCZAWIOWY 5% KWAS PIKRYNOWY (WSZYSTKIE STĘŻENIA) WILGOTNY SIARKOWODÓR 100% (TAKI SAM ROZTWÓR) GORĄCY KWAS SIARKOWY 5% DYMIĄCY KWAS SIARKOWY (OLEUM) 50 C KWAS SIARKOWY 100% KWAS STEARYNOWY 100% DO 100 C KWAS WINOWY 10% DO 100 C MIĘKKA WODA WODA UTLENIONA 10-30% BENZYNA LAKIERNICZA ALKOHOL ETYLOWY ALKOHOL METYLOWY 100% STOPIONE ALUMINIUM AMON 100% (SUCHY) BEZWODNIK KWASU OCTOWEGO 100% DWUTLENEK WĘGLA 100% (SUCHY) DWUTLENEK SIARKI 90% ANILINY 100% WANNY GARBARSKIE WANNY CHROMOWNICZE WANNY FOTOGRAFICZNE WANNY DO WYWOŁYWANIA FOTOGRAFII BENZYNA GORĄCY I ZIMNY BENZOL WODOROWĘGLAN SODU (WSZYSTKIE STĘŻENIA) PIWO WODOROSIARCZAN (VI) SODU 15% W TEMPERATURZE 85 C DWUSIARCZEK WĘGLA 100% GORĄCY BORAKS 5% BUTAN GORĄCA KAWA NASYCONY ŚRODEK WYBIELAJĄCY W PŁYNIE KAMFORA WĘGLAN SODU 10% DO 65 C GORĄCY I ZIMNY CYTRYNIAN SODU CHLOROFORM 100% CHLOREK AMONU 1% CHLOREK ŻELAZA 5-50% CHLOREK ŻELAZAWY 10-20% CHLOREK MAGNEZU DO 20% CHLOREK RTĘCI 10% CHLORKU NIKLU 10-30% CHLOREK POTASU 1-5% CHLOREK SODU 5% NIE MIESZANY Obecność korozji Brak korozji Możliwość wystąpienia korozji Brak danych ODPORNOŚĆ CHEMICZNA STALI ODPORNOŚĆ CHEMICZNA STALI CHLOREK CYNKU 100% W TEMPERATURZE WRZENIA COLA (CZYSTY SYROP) ETER 100% FORMALDEHYD 100% FOSFORAN AMONOWY 10% FOSFORANU SODU KAŻDYM STĘŻENIU PURPUROL 100% W TEMPERATURZE WRZENIA MOKRY GAZ CHLOROWY GAZ KOKSOWICZNY ŻELATYNA GLICERYNA (WSZYSTKIE STĘŻENIA) GLIKOL ETYLOWY 100% GLUKOZA SZELAK WODOROTLENEK AMONU DO 40% WODOROTLENEK WAPNIA DO 10% PRZY 100 C WODOROTLENEK MAGNEZU 10% W TEMPERATURZE 100 C WODOROTLENEK POTASU DO 50% WODOROTLENEK SODU DO 20% PODCHLORYN WAPNIOWY 100% PODCHLORYN SODU 100% MLEKO (ŚWIEŻE LUB KWAŚNE) DROŻDŻE MAJONEZ MOLASA MUSZTARDA AZOTEK AMONOWY 10-50% AZOTAN SODU 10-40% GORĄCY I ZIMNY OLEJ MINERALNY GORĄCY I ZIMNY OLEJ ROŚLINNY GORĄCA I ZIMNA PARAFINA NADBORAN 10% DO 100 C NADTLENEK WODORU 10% NADTLENEK SODU 10% DO 100 C STOPIONY OŁÓW PROPAN MYDŁO SYROPY CUKROWE, WE WSZYSTKICH STĘŻENIACH SERWATKA KRZEMIAN SODU W 100% DO 100 C 10% SIARCZAN GLINU SIARCZAN AMONOWY SIARCZAN ŻELAZA 10% SIARCZAN ŻELAZA 10-40% SIARCZANU MAGNEZU 10-40% SIARCZAN NIKLU 30% SIARCZAN POTASU 10% DO 100 C SIARCZAN MIEDZI 10% SIARCZANU SODU 10% SIARCZANU CYNKU 10% SIARCZEK SODU 10% KONCENTRAT SOKU POMARAŃCZOWEGO KONCENTRAT SOKU CYTRYNOWEGO TETRACHLOREK WĘGLA 10% TIOSIARCZANU SODU 10-60% DO 100 C TOLUEN TRICHLOROETYLEN 100% DO 100 C FARBY WINO WHISKEY STOPIONY CYNK STOPIONA SIARKA STAL 304L 316L 270 SPECYFIKACJA BEZPRZEWODOWYCH ELEKTRYCZNYCH SZAFEK ETA

271 PODNOSZENIE SZAF (Test przeprowadzony zgodnie z EN62208 dla statycznego i dynamicznego podnoszenia, aby zagwarantować to, co w opisie poniżej). Przy podnoszeniu szaf dźwigiem z powierzchni należy użyć mocnych lin w dobrym stanie. Szafy muszą być zahaczone o specjalne śruby oczkowe do podnoszenia szaf, w przypadku podnoszenia kilku szaf należy zastosować specjalne uchwyty. ARETA I E.GO ATB8 I CS (podnoszenie za pomocą śrub oczkowych i elementu wzmacniającego) Max 500 Kg F F F F F Kąt liny łączącej nie może być większy niż 60. Elementy umieszczone wewnątrz szafy powinny być równomiernie rozłożone, jeżeli chodzi o ciężar. 271 SPECYFIKACJA BEZPRZEWODOWYCH ELEKTRYCZNYCH SZAFEK ETA

272 CIEPŁO W SZAFACH Szafa zachowuje się dokładnie tak samo, jak każde zamknięte ogrzewane środowisko. Wyposażenie zainstalowane w szafie, przez które płynie prąd, ogrzewa szafę. Temperatura wewnątrz szafy wzrasta do momentu aż ustabilizuje się przy Ti wartość, która różni się od zewnętrznej temperatury Te. Norma IEC EN określa limity wzrostu temperatury, które nie powinny być przekroczone w pewnych częściach szafy. Dla niektórych zamontowanych elementów wyposażenia możemy zastąpić test obliczeniem strat mocy. Metoda obliczania jest podana w IEC Oprogramowanie QuadroPlan pozwala obliczyć straty mocy poprzez powierzchnię, jak opisano na stronie 6. Poniższe tabelki odnoszą się do ciepła rozproszonego w przypadku zastosowania szaf metalowych. Dla różnego wyposażenia szaf zawsze powinniśmy obliczać straty mocy. ODPROWADZENIE CIEPŁA POPRZEZ ŚCIANKI OBUDOWY OBUDOWA WOLNOSTOJĄCA OBUDOWA PRZYLEGAJĄCA DO ŚCIANY OBUDOWA ZABUDOWANA WYMIARY Δ T [ C] Δ T [ C] Δ T [ C] OBUDOWY MOC ROZPROSZONA [W] MOC ROZPROSZONA [W] MOC ROZPROSZONA [W] W H D SPECYFIKACJA BEZPRZEWODOWYCH ELEKTRYCZNYCH SZAFEK ETA

273 ODPROWADZENIE CIEPŁA POPRZEZ ŚCIANKI OBUDOWY KOMPAKTOWEJ OBUDOWA WOLNOSTOJĄCA OBUDOWA PRZYLEGAJĄCA DO ŚCIANY OBUDOWA ZABUDOWANA WYMIARY Δ T [ C] Δ T [ C] Δ T [ C] OBUDOWY MOC ROZPROSZONA [W] MOC ROZPROSZONA [W] MOC ROZPROSZONA [W] W H D SPECYFIKACJA BEZPRZEWODOWYCH ELEKTRYCZNYCH SZAFEK ETA

274 CIEPŁO ROZPROSZONE W SZAFACH OBUDOWA WOLNOSTOJĄCA OBUDOWA PRZYLEGAJĄCA DO ŚCIANY WYMIARY Δ T [ C] Δ T [ C] OBUDOWY MOC ROZPROSZONA [W] MOC ROZPROSZONA [W] W H D SPECYFIKACJA BEZPRZEWODOWYCH ELEKTRYCZNYCH SZAFEK ETA

275 CIEPŁO ROZPROSZONE W SZAFACH SZAFA STOJĄCA JEDNYM BOKIEM PRZY ŚCIANIE SZAFA STOJĄCA JEDNYM BOKIEM I TYŁEM PRZY ŚCIANIE WYMIARY Δ T [ C] Δ T [ C] OBUDOWY MOC ROZPROSZONA [W] MOC ROZPROSZONA [W] W H D SPECYFIKACJA BEZPRZEWODOWYCH ELEKTRYCZNYCH SZAFEK ETA

276 CIEPŁO ROZPROSZONE W SZAFACH SZAFA STOJĄCA JEDNYM BOKIEM PRZY ŚCIANIE SZAFA STOJĄCA JEDNYM BOKIEM I TYŁEM PRZY ŚCIANIE WYMIARY Δ T [ C] Δ T [ C] OBUDOWY MOC ROZPROSZONA [W] MOC ROZPROSZONA [W] W H D SPECYFIKACJA BEZPRZEWODOWYCH ELEKTRYCZNYCH SZAFEK ETA

277 CIEPŁO ROZPROSZONE W SZAFACH SZAFA STOJĄCA JEDNYM BOKIEM PRZY ŚCIANIE SZAFA STOJĄCA JEDNYM BOKIEM I TYŁEM PRZY ŚCIANIE WYMIARY Δ T [ C] Δ T [ C] OBUDOWY MOC ROZPROSZONA [W] MOC ROZPROSZONA [W] W H D SPECYFIKACJA BEZPRZEWODOWYCH ELEKTRYCZNYCH SZAFEK ETA

278 INDEX ALFABETYCZNY STRONA STRONA STRONA STRONA AE ARETA042206PR 25 ARETA062010PR 26 ARETA082006PR 27 AE ARETA042208DP 25 ARETA062205DP 26 ARETA082006PX 27 AE ARETA042208PR 25 ARETA062205PR 26 ARETA082006ST AE ARETA061404DP 26 ARETA062205PX 26 ARETA082008DP 27 AE ARETA061404PR 26 ARETA062206DP 26 ARETA082008PR 27 AE ARETA061404PX 26 ARETA062206PR 26 ARETA082008PX 27 AE ARETA061405DP 26 ARETA062206PX 26 ARETA082008ST AEX ARETA061405PR 26 ARETA062208DP 26 ARETA082010PR 27 AEX ARETA061405PX 26 ARETA062208PR 26 ARETA082205DP 27 AEX ARETA061604DP 26 ARETA062208PX 26 ARETA082205PR 27 AEX ARETA061604PR 26 ARETA081404DP 27 ARETA082205PX 27 ARETA ARETA061604PX 26 ARETA081404PR 27 ARETA082206DP 27 ARETA ARETA061605DP 26 ARETA081404PX 27 ARETA082206PR 27 ARETA ARETA061605PR 26 ARETA081405DP 27 ARETA082206PX 27 ARETA ARETA061605PX 26 ARETA081405PR 27 ARETA082208DP 27 ARETA ARETA061606DP 26 ARETA081405PX 27 ARETA082208PR 27 ARETA ARETA061606PR 26 ARETA081604DP 27 ARETA082208PX 27 ARETA ARETA PX 26 ARETA081604PR 27 ARETA101604DP 28 ARETA ARETA061804DP 26 ARETA081604PX 27 ARETA101604PR 28 ARETA ARETA061804PR 26 ARETA081605DP 27 ARETA101604PX 28 ARETA ARETA061804PX 26 ARETA081605PR 27 ARETA101605DP 28 ARETA ARETA061804ST ARETA081605PX 27 ARETA101605PR 28 ARETA ARETA061805DP 26 ARETA081606DP 27 ARETA101605PX 28 ARETA ARETA061805PR 26 ARETA081606PR 27 ARETA101606DP 28 ARETA ARETA061805PX 26 ARETA081606PX 27 ARETA101606PR 28 ARETA041604DP 25 ARETA061805ST ARETA081804DP 27 ARETA101606PX 28 ARETA041604PR 25 ARETA061806DP 26 ARETA081804PR 27 ARETA101804DP 28 ARETA041605DP 25 ARETA061806PR 26 ARETA081804PX 27 ARETA101804PR 28 ARETA041605PR 25 ARETA061806PX 26 ARETA081804ST ARETA101804PX 28 ARETA041606DP 25 ARETA061806ST ARETA081805DP 27 ARETA101805DP 28 ARETA041606PR 25 ARETA061808DP 26 ARETA081805PR 27 ARETA101805PR 28 ARETA041804DP 25 ARETA061808PR 26 ARETA081805PX 27 ARETA101805PX 28 ARETA041804PR 25 ARETA061808PX 26 ARETA081805ST ARETA101806DP 28 ARETA041805DP 25 ARETA061808ST ARETA081806DP 27 ARETA101806PR 28 ARETA041805PR 25 ARETA062004DP 26 ARETA081806PR 27 ARETA101806PX 28 ARETA041806DP 25 ARETA062004PR 26 ARETA081806PX 27 ARETA101808DP 28 ARETA041806PR 25 ARETA062004PX 26 ARETA081806ST ARETA101808PR 28 ARETA041808DP 25 ARETA062004ST ARETA081808DP 27 ARETA101808PX 28 ARETA041808PR 25 ARETA062005DP 26 ARETA081808PR 27 ARETA102004DP 28 ARETA042004DP 25 ARETA062005PR 26 ARETA081808PX 27 ARETA102004PR 28 ARETA042004PR 25 ARETA062005PX 26 ARETA081808ST ARETA102004PX 28 ARETA042005DP 25 ARETA062005ST ARETA082004DP 27 ARETA102005DP 28 ARETA042005PR 25 ARETA062006DP 26 ARETA082004PR 27 ARETA102005PR 28 ARETA042006DP 25 ARETA062006PR 26 ARETA082004PX 27 ARETA102005PX 28 ARETA042006PR 25 ARETA062006PX 26 ARETA082004ST ARETA102006DP 28 ARETA042008DP 25 ARETA062006ST ARETA082005DP 27 ARETA102006PR 28 ARETA042008PR 25 ARETA062008DP 26 ARETA082005PR 27 ARETA102006PX 28 ARETA042205DP 25 ARETA062008PR 26 ARETA082005PX 27 ARETA102008DP 28 ARETA042205PR 25 ARETA062008PX 26 ARETA082005ST ARETA102008PR 28 ARETA042206DP 25 ARETA062008ST ARETA082006DP 27 ARETA102008PX INDEX ALFABETYCZNY

279 STRONA STRONA STRONA STRONA ARETA102205DP 28 ARETA162008DP 33 ATAV ATB8X PR 193 ARETA102205PR 28 ARETA162008PR 33 ATAV ATB8X PR 193 ARETA102205PX 28 ARETX PR 181 ATAV ATB8X PR 193 ARETA102206DP 28 ARETX PX 183 ATAV ATB8X PR 193 ARETA102206PR 28 ARETX PR 181 ATAV ATB8X PR 194 ARETA102206PX 28 ARETX PX 183 ATAV ATB8X PR 194 ARETA102208DP 28 ARETX PR 181 ATAV ATB8X PR 194 ARETA102208PR 28 ARETX PX 183 ATAV ATCR ARETA102208PX 28 ARETX PR 181 ATAV ATCR ARETA121404DP 32 ARETX PX 183 ATAV ATCR ARETA121404PR 32 ARETX PR 181 ATB PR 81 ATCR ARETA121405DP 32 ARETX PX 183 ATB PX 81 ATCR ARETA121405PR 32 ARETX PR 181 ATB PR 81 ATD ARETA121604DP 32 ARETX PX 183 ATB PX 81 ATD ARETA121604PR 32 ARETX PR 181 ATB PR 81 ATD ARETA121605DP 32 ARETX PX 183 ATB PX 81 ATD ARETA121605PR 32 ARETX PR 181 ATB PR 81 ATD ARETA121606DP 32 ARETX PX 183 ATB PX 81 ATD ARETA121606PR 32 ARETX PR 181 ATB PR 81 ATD ARETA121804DP 32 ARETX PX 183 ATB PX 81 ATD ARETA121804PR 32 ARETX PR 181 ATB PR 81 ATD ARETA121805DP 32 ARETX PX 183 ATB PX 81 ATD ARETA121805PR 32 ARETX PR 181 ATB PR 81 ATD ARETA121806DP 32 ARETX PX 183 ATB PX 81 ATD ARETA121806PR 32 ARETX PR 181 ATB PR 81 ATD ARETA121808DP 32 ARETX PX 183 ATB PX 81 ATD ARETA121808PR 32 ARETX PR 182 ATB PR 81 ATD ARETA122004DP 32 ARETX PR 182 ATB PX 81 ATD ARETA122004PR 32 ARETX PR 182 ATB PR 81 ATD ARETA122005DP 32 ARETX PR 182 ATB PX 81 ATD ARETA122005PR 32 ARETZ062006PR 228 ATB PR 81 ATD ARETA122006DP 32 ARETZ062008PR 228 ATB PX 81 ATD ARETA122006PR 32 ARETZ082006PR 228 ATB PR 81 ATD ARETA122008DP 32 ARETZ082008PR 228 ATB PX 81 ATD ARETA122008PR 32 ATAL ATB PR 81 ATD ARETA122010PR 32 ATAL061404FP 160 ATB PX 81 ATD ARETA122205DP 32 ATAL061404FR 160 ATB PR 81 ATD ARETA122205PR 32 ATAL061405FP 160 ATB PX 81 ATD ARETA122206DP 32 ATAL061405FR 160 ATB PR 81 ATD ARETA122206PR 32 ATAL ATB PX 81 ATD ARETA122208DP 32 ATAL081404FP 160 ATB PR 85 ATD ARETA122208PR 32 ATAL081404FR 160 ATB PR 85 ATD ARETA142004DP 33 ATAL081405FP 160 ATB PR 84 ATD ARETA142004PR 33 ATAL081405FR 160 ATB PR 84 ATD ARETA142005DP 33 ATAL ATB PR 84 ATD ARETA142005PR 33 ATAL121404FP 160 ATB PR 84 ATD ARETA142006DP 33 ATAL121404FR 160 ATB PR 84 ATDM ARETA142006PR 33 ATAL121405FP 160 ATB PR 85 ATDM ARETA142008DP 33 ATAL121405FR 160 ATB PR 85 ATDM ARETA142008PR 33 ATAL ATB PR 84 ATDM ARETA161404DP 33 ATAL161404FP 160 ATB PR 84 ATDM ARETA161404PR 33 ATAL161404FR 160 ATB PR 85 ATDM ARETA161405DP 33 ATAL161405FP 160 ATB8X PR 193 ATDO ARETA161405PR 33 ATAL161405FR 160 ATB8X PR ARETA162004DP 33 ATAV ATB8X PR 193 ATDO ARETA162004PR 33 ATAV ATB8X PR ARETA162005DP 33 ATAV ATB8X062005PR 193 ATDO ARETA162005PR 33 ATAV ATB8X PR ARETA162006DP 33 ATAV ATB8X PR 193 ATDO ARETA162006PR 33 ATAV ATB8X PR INDEX ALFABETYCZNY

280 STRONA STRONA STRONA STRONA ATDO ATME000AL 161 ATPC062008FR 125 ATPF ATME000800AL 161 ATPC180PC 129 ATPF ATDO ATME001200AL 161 ATPC180PN 129 ATPF ATDO ATME001AL 161 ATPC180PX 127 ATPF ATDO ATMT ATPC200PC 129 ATPF ATDO ATMT ATPC200PN 129 ATPF ATMT ATPC200PX 127 ATPF ATDO ATPA ATPC061806CEC 127 ATPF ATPA ATPC061808CEC 127 ATPF ATDO ATPA ATPC062006CEC 127 ATPF ATPA ATPC062008CEC 127 ATPF ATDO ATPA ATPCX CE 189 ATPF ATPA ATPCX CE 189 ATPH ATDO ATPA ATPD ATPH ATPA ATPD ATPI ATDO ATPA ATPD ATPI ATDO ATPA ATPD ATPI ATDO ATPA ATPD ATPI ATFI ATPA ATPD ATPI ATFI ATPA ATPD ATPI ATFI ATPA ATPD ATPI ATFI ATPA ATPD ATPI ATFI ATPA ATPD ATPI ATFI ATPA ATPD ATPI ATFI ATPA ATPD ATPI ATFI ATPA ATPD ATPI ATFI ATPA ATPD ATPI ATFI ATPA ATPD020M 104 ATPI ATFI ATPA ATPD ATPIX ATFI ATPA ATPD ATPIX ATFI060200EMC 228 ATPA ATPD ATPIX ATFI ATPA ATPD040M 104 ATPIX ATFI ATPA ATPD ATPIX ATFI ATPA ATPD ATPIX ATFI080200EMC 228 ATPA ATPD ATPL ATFI ATPA ATPD ATPL ATFI ATPA ATPD ATPL ATFL ATPA ATPD ATPL ATFL ATPC001CE 127 ATPD ATPL ATFL ATPC015PN 129 ATPD ATPL ATFL ATPC ATPD ATPL ATFX ATPC ATPD ATPL ATFX ATPC ATPD ATPL ATFX ATPC061605FP 125 ATPD ATPL ATFX ATPC061605FR 125 ATPD080020M 104 ATPL ATFX ATPC061606FP 125 ATPD ATPL ATKF ATPC061606FR 125 ATPD ATPL ATKU ATPC061608FP 125 ATPD080040M 104 ATPL ATKU ATPC061608FR 125 ATPD ATPL ATKU-002X 191 ATPC061805FP 125 ATPD ATPL ATKU ATPC061805FR 125 ATPD ATPL ATKU ATPC061806FP 125 ATPD ATPL ATKU ATPC061806FR 125 ATPD ATPL ATKU ATPC061808FP 125 ATPD ATPL ATKU ATPC061808FR 125 ATPD ATPL ATLE ATPC062005FP 125 ATPF ATPL ATLE ATPC062005FR 125 ATPF ATPL ATMD ATPC062006FP 125 ATPF ATPL ATMD ATPC062006FR 125 ATPF ATPL ATMD ATPC062008FP 125 ATPF ATPL INDEX ALFABETYCZNY

281 STRONA STRONA STRONA STRONA ATPM ATPO ATPX ATRP ATPM020M 121 ATPR ATPX ATRP ATPM ATPR ATPX ATRP ATPM ATPR ATPX ATRP ATPM040M 121 ATPR ATPX ATRP ATPM ATPR ATRE ATRP ATPM ATPR ATRE ATRP ATPM ATPR ATRE ATRP ATPM ATPR ATRE ATRU ATPM ATPS ATRE ATRU ATPM080020M 121 ATPS ATRE ATRU ATPM ATPS ATRE ATRU ATPM ATPS ATRE ATSA ATPM080040M 121 ATPS ATRE ATSA ATPM ATPS ATRE ATSM ATPM ATPS ATRE ATSM ATPM ATPS ATRE ATSM ATPM ATPS ATRE ATSM ATPN000AL 161 ATPS ATRE ATSO B 111 ATPN000800AL 161 ATPS ATRE ATSO C 111 ATPN001200AL 161 ATPS ATRE ATSO-000B 111 ATPN ATPS ATRE ATSO-000C ATPN ATPS ATRE ATSO B 111 ATPN001AL 161 ATPS ATRE ATSO C ATPN ATPS ATRE ATSV ATPN ATPS ATRE ATSV ATPN ATPS ATRE ATSV ATPO ATPU ATRE ATSV ATPO ATPU ATRE ATSV ATPO ATPU ATRE ATSV ATPO ATPU ATRE ATSV ATPO ATPU ATRE ATSV ATPO ATPU ATRE ATSV ATPO ATPU ATRE ATSV ATPO ATPU ATRE ATSV ATPO ATPU ATRL ATSV ATPO ATPU ATRL ATSV ATPO ATPU ATRL ATSV ATPO ATPU ATRL ATSV ATPO ATPU ATRM140180A 109 ATSV ATPO ATPU ATRM140200A 109 ATSV ATPO ATPU ATRM140220A 109 ATSV ATPO ATPU ATRM ATSV ATPO ATPU ATRM160180C 109 ATSV ATPO ATPU ATRM ATSV ATPO ATPU ATRM160200C 109 ATSV ATPO100160DP 28 ATPU ATRM ATSV ATPO ATPX ATRM160220C 109 ATSV ATPO100180DP 28 ATPX ATRM180180D 109 ATSV ATPO ATPX ATRM180180E 109 ATSV ATPO100200DP 28 ATPX060180S 117 ATRM180180F 109 ATSV ATPO ATPX ATRM180200D 109 ATSV ATPO100220DP 28 ATPX060200S 117 ATRM180200E 109 ATSV ATPO ATPX ATRM180200F 109 ATSV ATPO ATPX ATRM180220D 109 ATSV ATPO ATPX ATRM180220E 109 ATSV ATPO ATPX ATRM180220F 109 ATSV ATPO ATPX080180S 117 ATRM200180G 109 ATSV ATPO ATPX ATRM200200G 109 ATSV ATPO ATPX080200S 117 ATRM200220G 109 ATSV INDEX ALFABETYCZNY

282 STRONA STRONA STRONA STRONA ATSV ATTR ATZE-T B ATSV ATTR035080C 71 ATZP B ATSV ATTR ATZP-050S 131 B ATSV ATTR ATZP B ATTF ATTR040080C 71 ATZP-060S 131 B ATTF ATTR ATZP B ATTF ATTR ATZP-080S 131 B ATTF ATTR044080C 71 ATZX-A B ATTF ATVC ATZX-A B ATTF ATVC ATZX-T0300S 221 B ATTF ATVC ATZX-T B ATTF ATVC ATZX-T0400A 221 B ATTF ATVC ATZX-T0400B 221 B ATTF ATVC ATZX-T B ATTF ATVC ATZX-T0500B 221 B ATTF ATVC ATZX-T0 221 B ATTF ATVC ATZX-T B ATTF ATVC ATZX-T B ATTF ATVC ATZX-T B ATTF ATVC ATZX-T1 221 B ATTF ATVC B B ATTF ATVC B B ATTF ATVC B B ATTF ATZ B B ATTF ATZ B B ATTF ATZ B B ATTF ATZ B B ATTF ATZ B B ATTF ATZ B B ATTF ATZ B B ATTF ATZ B B ATTF140060M 109 ATZ B B ATTF ATZ B B ATTF140080M 109 ATZ B B ATTF ATZ B B ATTF ATZ B B ATTF ATZ B B ATTF160MB 109 ATZ B B ATTF160MC 109 ATZ B B ATTF ATZ B B ATTF180MB 109 ATZ B B ATTF180MC 109 ATZ B B ATTF180060M 109 ATZ B B ATTF180060ME 109 ATZE-A B B ATTF180060MF 109 ATZE-A B B ATTF180080M 109 ATZE-T B B ATTF180080ME 109 ATZE-T0300S 220 B B ATTF180080MF 109 ATZE-T B B ATTF200060M 109 ATZE-T0400A 220 B B ATTF200080M 109 ATZE-T0400B 220 B B ATTP ATZE-T0400T 220 B B ATTP ATZE-T B B ATTP ATZE-T0500B 220 B B ATTP ATZE-T0500T 220 B B ATTP ATZE-T0 220 B B ATTP ATZE-T B B ATTR ATZE-T B B ATTR ATZE-T B BP ATTR ATZE-T B BP ATTR ATZE-T1 220 B BP INDEX ALFABETYCZNY

283 STRONA STRONA STRONA STRONA BP BQBP BQR CR BP BQBP BQR CR BP BQC BQRM CS BP BQC BQRU CS BP BQC BQRU CS BP BQC BQSK CS BP BQC BQSU CS BP BQC BQSU CS BP BQC BQWA CS BP BQC BST3-420B 254 CS BP BQC BST3-420F 254 CS BP BQE BST4-320B 254 CS BP BQE BST4-320F 254 CS BP BQEC BST4-420B 254 CS BP BQEC BST4-420F 254 CSPP BP BQEC BST5-420B 254 CSPP BP BQEC BST5-420F 254 CSX BP BQF BST5-520B 254 CSX BP BQFC BST5-520F 254 CSX BP BQFC BST6-620B 254 CSX BP BQFD BST6-620F 254 CSX BP BQFR BSTF3-420B 255 CSX BP BQGR BSTF3-420F 255 CSX BP BQJ BSTF4-320B 255 CSX BP BQJ BSTF4-320F 255 CSX BP B 249 BQK BSTF4-420B 255 CSX BP BQK BSTF4-420F 255 CSX BP BQK BSTF5-420B 255 CSX BP BQK BSTF5-420F 255 ELRP BP BQKU BSTF5-520B 255 FPX BP BQLBP BSTF5-520F 255 FPX BP BQLBP BSTF6-620B 255 FPX BP B 249 BQLC BSTF6-620F 255 FPX BP BQLC BWE FPX BP BQLC BWE FPX BP BQLC BWE FPX BP BQLC BWE LE BP BQLC BWE LE BP BQLC BWE LE BP BQLC BWE LE BP BQLC BWE LE BP BQLC BWE LE BP BQLC BWE LE BP BQLC BWE LEX BP BQLFR BWE LEX BP BQLH BWE LEX BP BQLH BWE LEX BP BQLH BWE MDST BP BQLK CR MDST BP BQLK CR MDST BP BQLKU CR MDST BP BQLKU CR MDST4 141 BP BQLM CR MDST BP BQLPR CR MDST BQAA BQLRM CR MDST BQAA BQLSK CR MDST6 141 BQAA BQM CR MDST BQAA BQPL CR MDSTX4-205 BQBA BQPR CR MDSTX BQBA BQPU CR MDWA INDEX ALFABETYCZNY

284 STRONA STRONA STRONA STRONA ME SDP SPA STP ME SDP SPA STP ME SDPA SPA STP ME SDPA SPA STP ME SDPA ST STP ME SDPA ST STP ME SDPA ST STP MEX SDPA ST STP MEX SDPA ST STPO1-34X 205 MEX SDPA ST STPO MEX SDPA ST STPO1-45X 205 PA4-AE SDPA ST STPO PA4-AE SDPA ST STPO1-46X 205 PA4-AE SDPA ST STPO PA4-LE SDPA ST STPO1-57X 205 PA4-LE SDPA ST STPO PA4-LE SDPA ST STPO PA4-LE SDV ST STPO PCBA SDV ST STPO PCCO SDV ST STPO1-68X 205 PCIN SDV ST STPO PCSU SDV ST STPO PCSU SDV ST STPX PE SDV ST STPX PE SDV ST STPX PE SDV ST STPX PE SDV ST STPX PE SDV ST STPX PE SDV ST STX PE SDV ST STX PECF SDV ST STX PECF SDV ST STX PECF SDV ST STX PEX SDV ST STX PEX SDV ST STX PEX SDV ST STX PEX SDV ST STX SBA SDV ST STX SBA SDV ST STX SBA SDVE ST STX SBA SDVE ST STX SDF SDVX ST STX SDF SDVX5312B 150 ST STX SDF SDVX ST STX SDF SDWA ST STX SDF SDWA ST STX SDF SDWA STE STX SDF SDWA STE STX SDF SDWA STE STX SDF SDWA STP STX SDF SDWA STP TL SDF SDWA STP TL SDF SDWC STP TL SDP SDWCX-010H STP TL SDP SDX STP TL SDP SDX STP TL SDP SDX STP TL SDP SDX STP TLX SDP SDX STP TLX SDP SDX STP TLX INDEX ALFABETYCZNY

285 STRONA STRONA STRONA STRONA TLX WC018A 145 WPAZ-ST1010F 144 WTCM TT WC018B 145 WPAZ-ST1012F 144 WTCM TT WC019A 145 WPAZ-ST1212F 144 WTCM TT WC019B 145 WPAZ-ST23F 144 WTCM TT WC020A 145 WPAZ-ST33F 144 WTCM TT WC020B 145 WPAZ-ST35F 144 WTCM TT WC022A 145 WPAZ-ST43F 144 WTCM TT WC022B 145 WPAZ-ST44F 144 WTCM TTX WE WPAZ-ST45F 144 WTCM TTX WE WPAZ-ST46F 144 WTCM TTX WE WPAZ-ST55F 144 WTCM TTX WE WPAZ-ST57F 144 WTCM TTX WE WPAZ-ST610F 144 WTCM WA WE WPAZ-ST612F 144 WTCM WA WE WPAZ-ST64F 144 WTCM WA WE WPAZ-ST66F 144 WTCM WA WE WPAZ-ST68F 144 WTCM WA115LB 75 WE WPAZ-ST810F 144 WTCM WA WE WPAZ-ST812F 144 WTCM WA116LB 75 WE WPAZ-ST88F 144 WTCM WA WE WT WTCS WA117LB 75 WE WTAX-100H 188 WTCS WA WE WTAX-200H 188 WTCS WA118LB 75 WE WTAX-300H 188 WTCS WA WE WTBP WTCS WA119LB 75 WE WTBPA WTCS WA WE WTBPA WTCVX WA120LB 75 WE WTBPA WTCVX WA WE WTBPB WTCVX WA121LB 75 WE WTBPC WTDA WA WE WTBPU WTFC WA122LB 75 WE WTCE XH 190 WTFC WA WE WTCE WTFC WA123LB 75 WE WTCE C 190 WTFC WA WE WTCE X 190 WTFC WA124LB 75 WE WTCE WTFC WA WE WTCE WTFC WA125LB 75 WE WTCE WTFC WA WE WTCI WTFC WA126LB 75 WE WTCI WTFC WA WE WTCM WTFC WA WE WTCM WTFC WA WE WTCM WTFC WA WE WTCM WTFC WA WE WTCM WTFC WA WE WTCM WTFC WA WE WTCM WTFC WA WE WTCM WTFC WA WE WTCM WTFC WA WE WTCM WTFC WA WE WTCM WTFP WA WE WTCM WTFR WA990B 76 WE WTCM WTFV WC WE WTCM WTFV WC WE350Z 56 WTCM WTFV WC WE351Z 56 WTCM WTFW WC WE WTCM WTGE WC WIPX WTCM WTGE WC016A 145 WIPX WTCM WTGE WC016B 145 WIPX WTCM WTGE INDEX ALFABETYCZNY

286 STRONA STRONA STRONA STRONA WTGE WTGS WTGS-001X 190 WTGS WTKA WTKB WTKK WTLC WTLC WTLC WTLC WTLC WTLC WTLC WTLC WTLC WTLC WTLC WTLC WTLC WTLC WTLC WTMK WTMK WTMK WTMK WTMO WTMS WTOM WTOM L 40 WTPL WTPL WTPL WTPL WTPP WTPP WTPP WTPP WTPP WTPR R 55 WTPR R 55 WTPR R 55 WTPR R 55 WTPR R 55 WTPR WTPR WTPR WTPR WTPR WTPR WTPR WTPR WTPR R 96 WTPR R 96 WTPR WTPR CP WTPR R 55 WTPR WTPR CP WTPR R 55 WTPR WTPR CP WTPR R 55 WTPR WTPR CP WTPR R 55 WTPR WTPR R 55 WTPR WTPR CS 96 WTPR WTPR CS 96 WTPR WTPR WTPR CP WTPR WTPR CP WTPR WTPU WTPX WTPX-005X 190 WTRI000500SM 74 WTRI WTRI WTRI WTRI WTRI WTRL WTRL WTRP WTRP WTRP WTRS WTRU WTSC WTSF WTSF-001CP WTSS WTSS-001CP 46 WTST WTST WTST WTST WTST WTST WTST WTTF WTTF WTTF WTTF WTTF WTTF WTTF WTTG WTTG-000L 113 WTTG WTTG L 113 WTTM WTTM WTTM WTTM-160C 113 WTTM WTTM-180C 113 WTTM D 113 WTTM E 113 WTTM F 113 WTTM D 113 WTTM E 113 WTTM F 113 WTTM G 113 WTTM G 113 WTTO WTTO WTTO WTTO WTTO WTTR WTTR WTTR WTTR WTTS WTTS WTTS-000X 191 WTTS WTTS WTTS X 191 WTTS WTTS X 191 ZBA ZBA ZBA ZBA ZBX ZBX ZBX ZBX INDEX ALFABETYCZNY

287 ETA na świecie szczegóły i adresy na stronie internetowej Firma Astat Sp. z o.o. oferuje produkty firmy ETA: Kanada Brazylia Austria Cypr Stany Zjednoczone Peru Wenezuela Belgia Bośnia i Hercegowina Bułgaria Estonia Finlandia Francja Niemcy Wielka Brytania Grecja Irlandia Islandia Łotwa Litwa Malta Polska Portugalia Rumunia Rosja Serbia i Czarnogóra Słowacja Słowenia Hiszpania Szwecja Szwajcaria Ukraina Zjednoczone Emiraty Arabskie Jordania Izrael Liban Korea Indie Singapur Tajwan Australia Nowa Zelandia Algeria Egipt Sudan

288
