1 KATEDRA ENERGOELEKTRONIKI I ELEKTROENERGETYKI Grupa: LABORATORIUM ELEKTROENERGETYKI Data: Ocea: ĆWICZENIE 3 BADANIE WYŁĄCZNIKÓW RÓŻNICOWOPRĄDOWYCH 3.1. Cel ćwiczeia Celem ćwiczeia jest: - zapozaie się z budową i zasadą działaia wyłączików różicowoprądowych ogólego stosowaia, oraz selektywych, - zapozaie się z metodami pomiarowymi stosowaymi podczas badaia poprawości działaia wyłączików różicowoprądowych, - zapozaie się z obsługą mierika MRP-1 zastosowaego w ćwiczeiu, - dokoaie pomiarów wartości parametrów określoych w programie ćwiczeia Program ćwiczeia: 1. Sprawdzeie poprawości działaia wyłączików różicowoprądowych przyciskiem kotrolym TEST. 2. Pomiar wartości apięcia dotykowego U B odiesioego do zamioowego prądu różicowego N i czasu działaia T A. 3. Pomiar rezystacji uziemieia, prądu zadziałaia wyłączika różicowoprądowego oraz apięcia dotykowego powstającego w momecie zadziałaia wyłączika. 4. Pomiar prądu wyzwalającego wyłączik różicowoprądowy. 5. Symulacja włączeia odbiorików do sieci zabezpieczoej wyłączikami różicowoprądowymi. 6. Opracowaie wyików pomiarów. 1

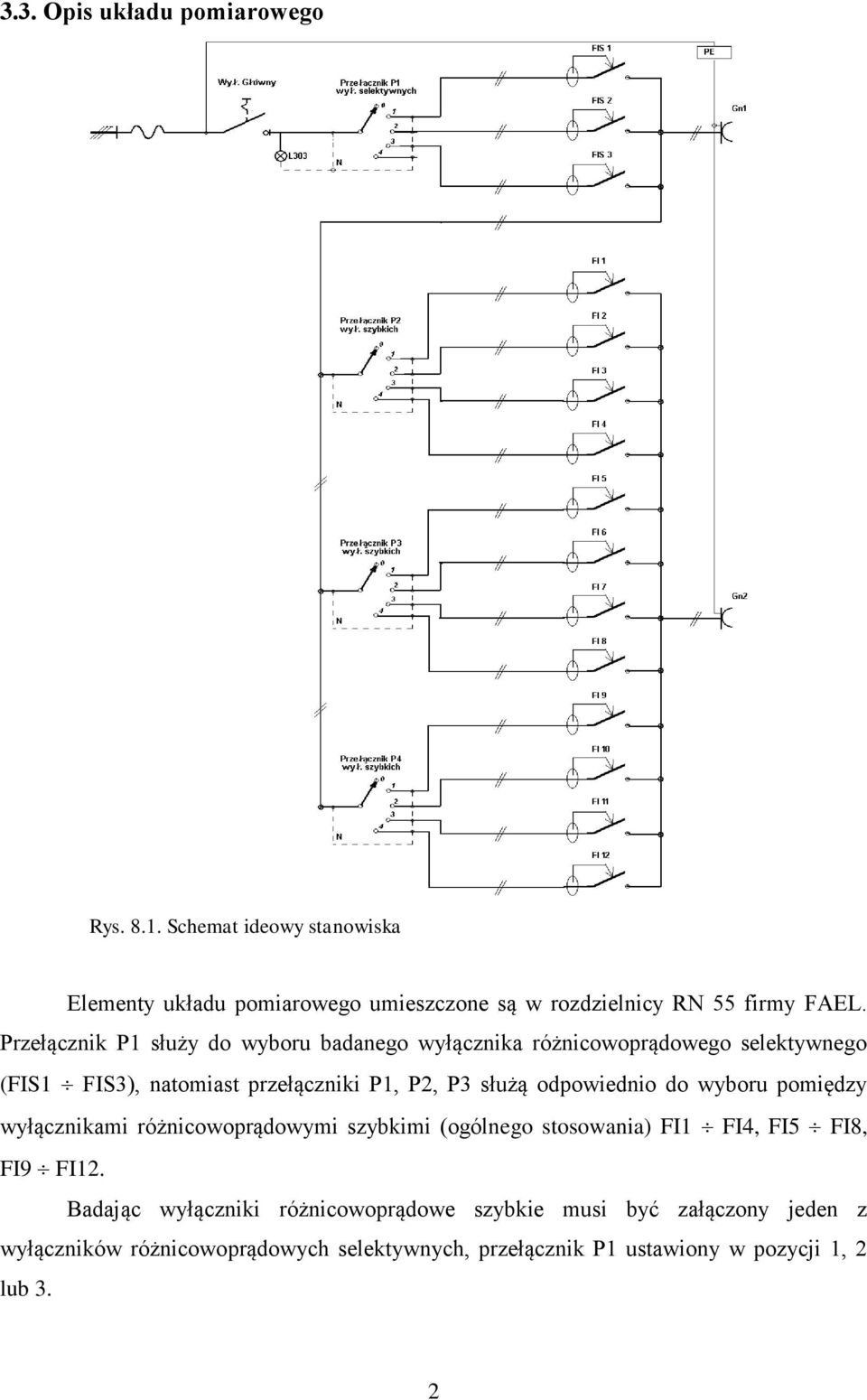

2 3.3. Opis układu pomiarowego Rys Schemat ideowy staowiska Elemety układu pomiarowego umieszczoe są w rozdzielicy RN 55 firmy FAEL. Przełączik P1 służy do wyboru badaego wyłączika różicowoprądowego selektywego (FIS1 FIS3), atomiast przełącziki P1, P2, P3 służą odpowiedio do wyboru pomiędzy wyłączikami różicowoprądowymi szybkimi (ogólego stosowaia) FI1 FI4, FI5 FI8, FI9 FI12. Badając wyłącziki różicowoprądowe szybkie musi być załączoy jede z wyłączików różicowoprądowych selektywych, przełączik P1 ustawioy w pozycji 1, 2 lub 3. 2
3 3.4. Przebieg ćwiczeia Sprawdzeie poprawości działaia wyłączików różicowoprądowych przyciskiem kotrolym TEST Po włączeiu apięcia zasilającego staowisko pomiarowe włączyć baday wyłączik różicowoprądowy za pomocą dzwigi zajdującej się a jego obudowie, astępie acisąć przycisk ozaczoy literą T (TEST) umieszczoy a wyłącziku. Wyiki pomiarów zamieścić w tabeli 8.1. Jeżeli próba testowa ma wyik pozytywy to w rubryce działaie wstawiamy zak +, atomiast zak wstawiamy w przypadku ie zadziałaia wyłączika. Dla każdego wyłączika pomiary wykoać trzykrotie. Tabela 8.1. Sprawdzeie poprawości działaia przycisku TEST Typ wyłączika różicowoprądowego Działaie [+/-] Uwagi FIS-1 FI-1 B16 FI-2 B16 FI-3 I =25A = 0,030A AC P302 FI-4 C16 FI-5 I =25A FI-6 I =25A ID multi 9 Pozytywy wyik próby świadczy o sprawości techiczej badaego wyłączika różicowoprądowego. Należy pamiętać, że sprawdzeie wyłączika różicowoprądowego przy użyciu przycisku TEST ie może być traktowae jako pomiar skuteczości zabezpieczeia przeciwporażeiowego. 3
4 Pomiar wartości apięcia dotykowego U B odiesioego do zamioowego prądu różicowego i czasu działaia T A Przed przystąpieiem do pomiarów zapozać się z istrukcją obsługi mierika MRP-1 służącego do sprawdzaia poprawości działaia wyłączików różicowoprądowych. Do badaego staowiska przyłączyć mierik MRP-1 (giazdo G1 wyłącziki selektywe; giazdo G2 wyłącziki szybkie), wybrać przełączikiem obrotowym właściwą dla badaego wyłączika wartość prądu. Włączyć zasilaie staowiska laboratoryjego, zamkąć baday wyłączik różicowoprądowy astępie zaiicjować pomiar apięcia dotykowego przyciskiem U B /T A, zaiicjować pomiar czasu zadziałaia wyłączika aciskając powtórie przycisk U B /T A. Pomiary powtórzyć trzykrotie, wyiki zestawić w tabeli 8.2. Zmierzoe apięcie dotykowe ie może być większe od 50 V. Co jest wymogiem ormy. Tabela 8.2. Pomiar wartości apięcia dotykowego U B odiesioego do zamioowego prądu różicowego i czasu działaia T A Typ wyłączika różicowoprądowego [ma] U B [V] T A [ms] FIS-1 FI-1 B16 FI-2 B16 FI-3 I =25A = 0,030A AC P302 FI-4 C16 FI-5 I =25A FI-6 I =25A ID multi 9 4
5 Pomiar rezystacji uziemieia, prądu zadziałaia wyłączika oraz apięcia dotykowego powstającego w momecie zadziałaia wyłączika różicowoprądowego Do badaego staowiska przyłączyć mierik MRP-1 (giazdo G1 wyłącziki selektywe; giazdo G2 wyłącziki szybkie), wybrać przełączikiem obrotowym właściwą dla badaego wyłączika wartość prądu. Włączyć zasilaie staowiska laboratoryjego, zamkąć baday wyłączik różicowoprądowy astępie zaiicjować pomiar rezystacji przyciskiem R E /I A, zaiicjować pomiar prądu zadziałaia wyłączika aciskając powtórie przycisk R E /I A. Wyiki pomiarów zestawić w tabeli 8.3. Pomiary wykoać trzykrotie dla każdego wyłączika zamotowaego w zestawie. Tabela 8.3. Pomiar wartości rezystacji uziemieia, prądu zadziałaia wyłączika oraz apięcia dotykowego powstającego w momecie zadziałaia wyłączika Typ wyłączika różicowoprądowego [ma] R E [ ] I A [ma] U B [V] FIS-1 FI-1 B16 FI-2 B16 FI-3 I =25A FI-4 C16 FI-5 I =25A FI-6 I =25A = 0,030A AC P302 ID multi 9 5

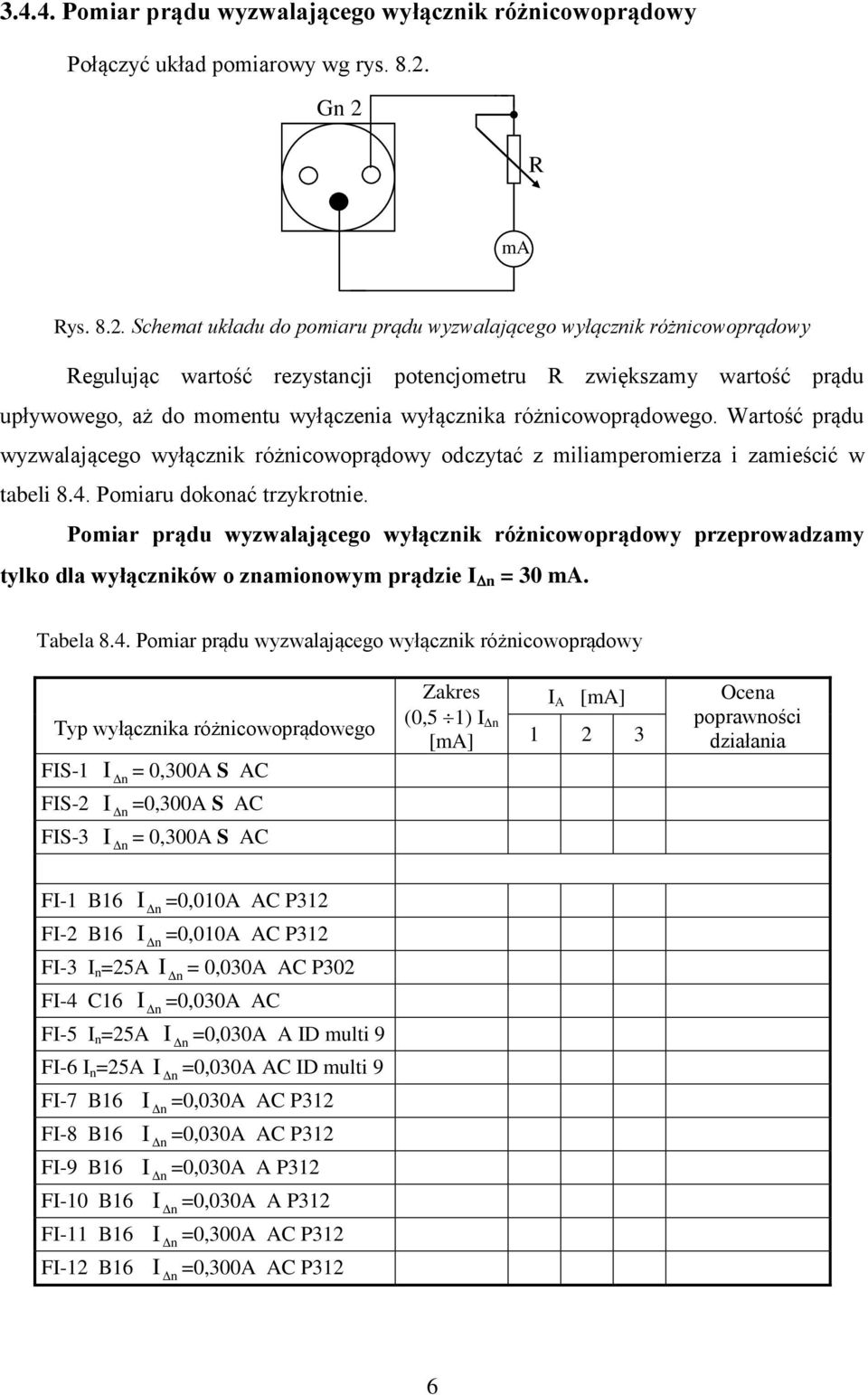

6 Pomiar prądu wyzwalającego wyłączik różicowoprądowy Połączyć układ pomiarowy wg rys G 2 R ma Rys Schemat układu do pomiaru prądu wyzwalającego wyłączik różicowoprądowy Regulując wartość rezystacji potecjometru R zwiększamy wartość prądu upływowego, aż do mometu wyłączeia wyłączika różicowoprądowego. Wartość prądu wyzwalającego wyłączik różicowoprądowy odczytać z miliamperomierza i zamieścić w tabeli 8.4. Pomiaru dokoać trzykrotie. Pomiar prądu wyzwalającego wyłączik różicowoprądowy przeprowadzamy tylko dla wyłączików o zamioowym prądzie = 30 ma. Tabela 8.4. Pomiar prądu wyzwalającego wyłączik różicowoprądowy Typ wyłączika różicowoprądowego FIS-1 Zakres (0,5 1) [ma] I A [ma] Ocea poprawości działaia FI-1 B16 FI-2 B16 FI-3 I =25A FI-4 C16 FI-5 I =25A FI-6 I =25A = 0,030A AC P302 ID multi 9 6
7 Symulacja włączeia odbiorików do sieci zabezpieczoej wyłączikami różicowoprądowymi Ćwiczeie ma charakter pokazowy. Włączamy do giazda G2 przy włączoym sprawym wyłącziku różicowoprądowym o prądzie = 30 ma wtyczki WB 6 symulujące odpowiedio odbioriki sprawy i iesprawy. Obserwujemy zachowaie się wybraych wyłączików różicowoprądowych (ich zadziałaie, bądź iezadziałaie) Opracowaie wyików pomiarów W sprawozdaiu ależy umieścić schematy pomiarowe, tabele z wyikami pomiarów. Na podstawie przeprowadzoych pomiarów określić skuteczość działaia badaych wyłączików różicowoprądowych Pytaia kotrole: 1. Budowa i zasada działaia wyłączików różicowoprądowych typu AC, A, B. 2. Budowa i zasada działaia wyłączików różicowoprądowych selektywych. 3. Zaleceia przy prawidłowym doborze i istalowaiu wyłączików różicowoprądowych. 4. Jaki jest cel stosowaia przycisku kotrolego T (test). 7
