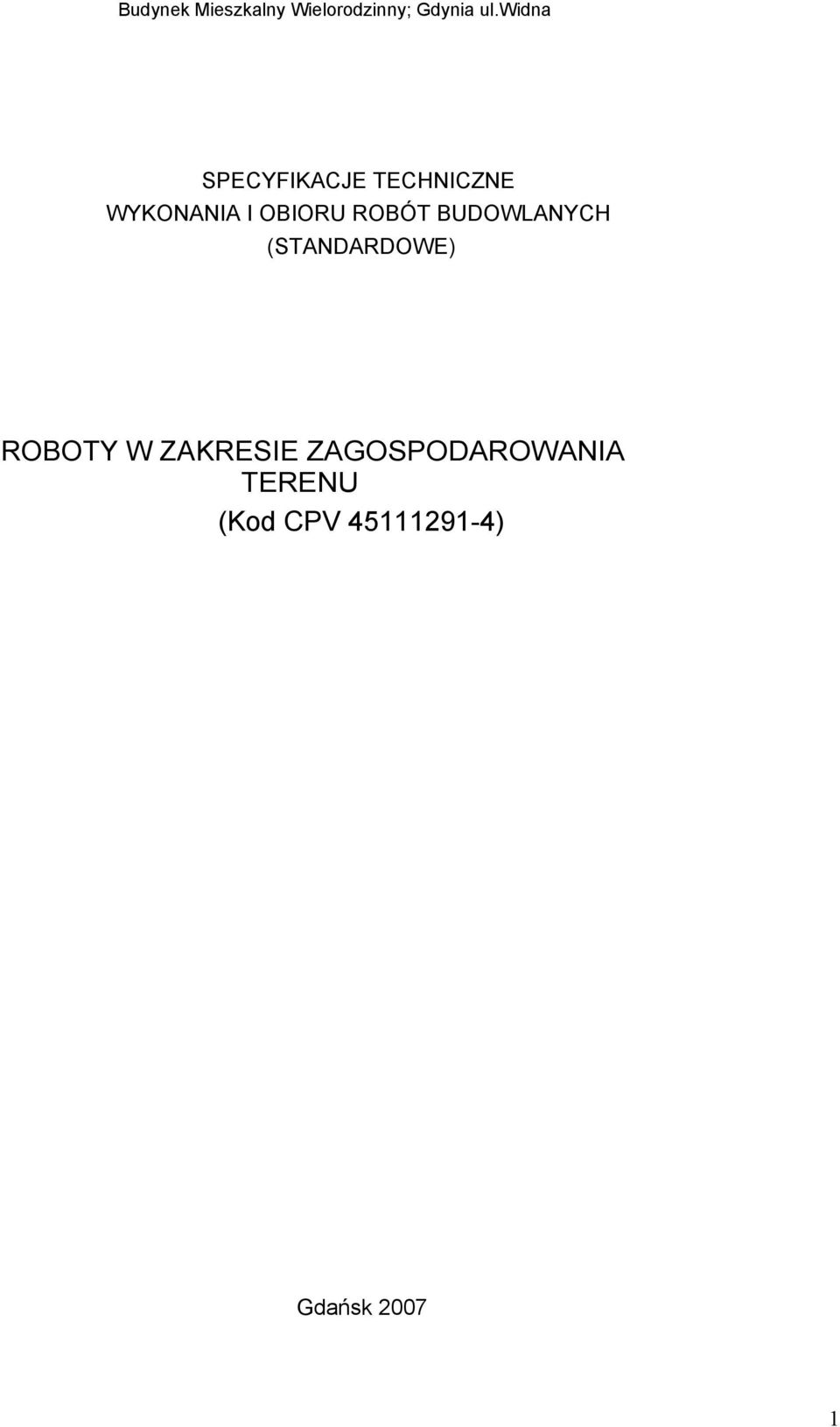

1 Budynek Mieszkalny Wielorodzinny; Gdynia ul.widna SPECYFIKACJE TECHNICZNE WYKONANIA I OBIORU ROBÓT BUDOWLANYCH (STANDARDOWE) ROBOTY W ZAKRESIE ZAGOSPODAROWANIA TERENU (Kod CPV ) Gdańsk

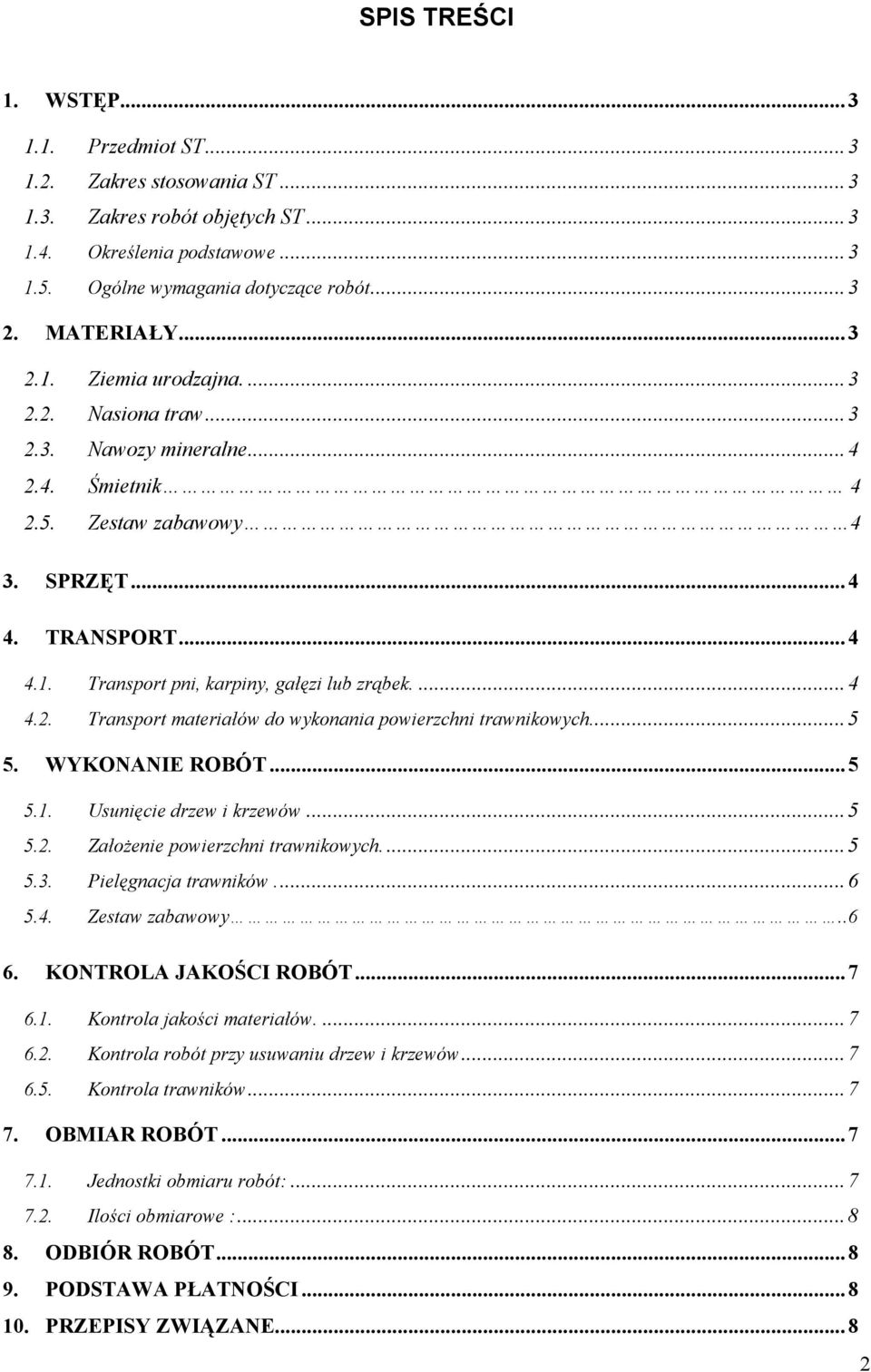

2 SPIS TREŚCI 1. WSTĘP Przedmiot ST Zakres stosowania ST Zakres robót objętych ST Określenia podstawowe Ogólne wymagania dotyczące robót MATERIAŁY Ziemia urodzajna Nasiona traw Nawozy mineralne Śmietnik Zestaw zabawowy 4 3. SPRZĘT TRANSPORT Transport pni, karpiny, gałęzi lub zrąbek Transport materiałów do wykonania powierzchni trawnikowych WYKONANIE ROBÓT Usunięcie drzew i krzewów Założenie powierzchni trawnikowych Pielęgnacja trawników Zestaw zabawowy KONTROLA JAKOŚCI ROBÓT Kontrola jakości materiałów Kontrola robót przy usuwaniu drzew i krzewów Kontrola trawników OBMIAR ROBÓT Jednostki obmiaru robót: Ilości obmiarowe : ODBIÓR ROBÓT PODSTAWA PŁATNOŚCI PRZEPISY ZWIĄZANE...8 2

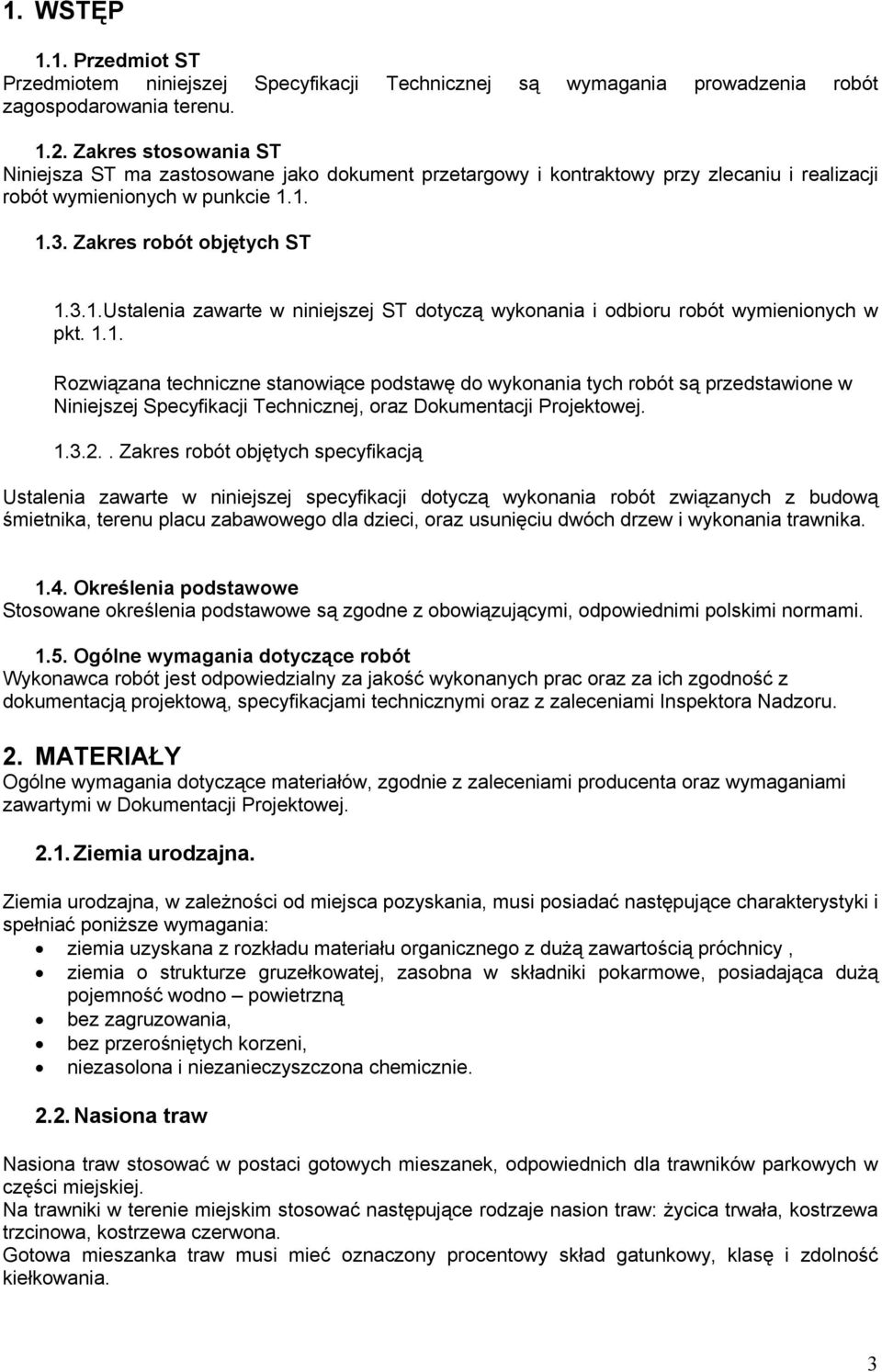

3 1. WSTĘP 1.1. Przedmiot ST Przedmiotem niniejszej Specyfikacji Technicznej są wymagania prowadzenia robót zagospodarowania terenu Zakres stosowania ST Niniejsza ST ma zastosowane jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w punkcie Zakres robót objętych ST Ustalenia zawarte w niniejszej ST dotyczą wykonania i odbioru robót wymienionych w pkt Rozwiązana techniczne stanowiące podstawę do wykonania tych robót są przedstawione w Niniejszej Specyfikacji Technicznej, oraz Dokumentacji Projektowej Zakres robót objętych specyfikacją Ustalenia zawarte w niniejszej specyfikacji dotyczą wykonania robót związanych z budową śmietnika, terenu placu zabawowego dla dzieci, oraz usunięciu dwóch drzew i wykonania trawnika Określenia podstawowe Stosowane określenia podstawowe są zgodne z obowiązującymi, odpowiednimi polskimi normami Ogólne wymagania dotyczące robót Wykonawca robót jest odpowiedzialny za jakość wykonanych prac oraz za ich zgodność z dokumentacją projektową, specyfikacjami technicznymi oraz z zaleceniami Inspektora Nadzoru. 2. MATERIAŁY Ogólne wymagania dotyczące materiałów, zgodnie z zaleceniami producenta oraz wymaganiami zawartymi w Dokumentacji Projektowej Ziemia urodzajna. Ziemia urodzajna, w zależności od miejsca pozyskania, musi posiadać następujące charakterystyki i spełniać poniższe wymagania: ziemia uzyskana z rozkładu materiału organicznego z dużą zawartością próchnicy, ziemia o strukturze gruzełkowatej, zasobna w składniki pokarmowe, posiadająca dużą pojemność wodno powietrzną bez zagruzowania, bez przerośniętych korzeni, niezasolona i niezanieczyszczona chemicznie Nasiona traw Nasiona traw stosować w postaci gotowych mieszanek, odpowiednich dla trawników parkowych w części miejskiej. Na trawniki w terenie miejskim stosować następujące rodzaje nasion traw: życica trwała, kostrzewa trzcinowa, kostrzewa czerwona. Gotowa mieszanka traw musi mieć oznaczony procentowy skład gatunkowy, klasę i zdolność kiełkowania. 3

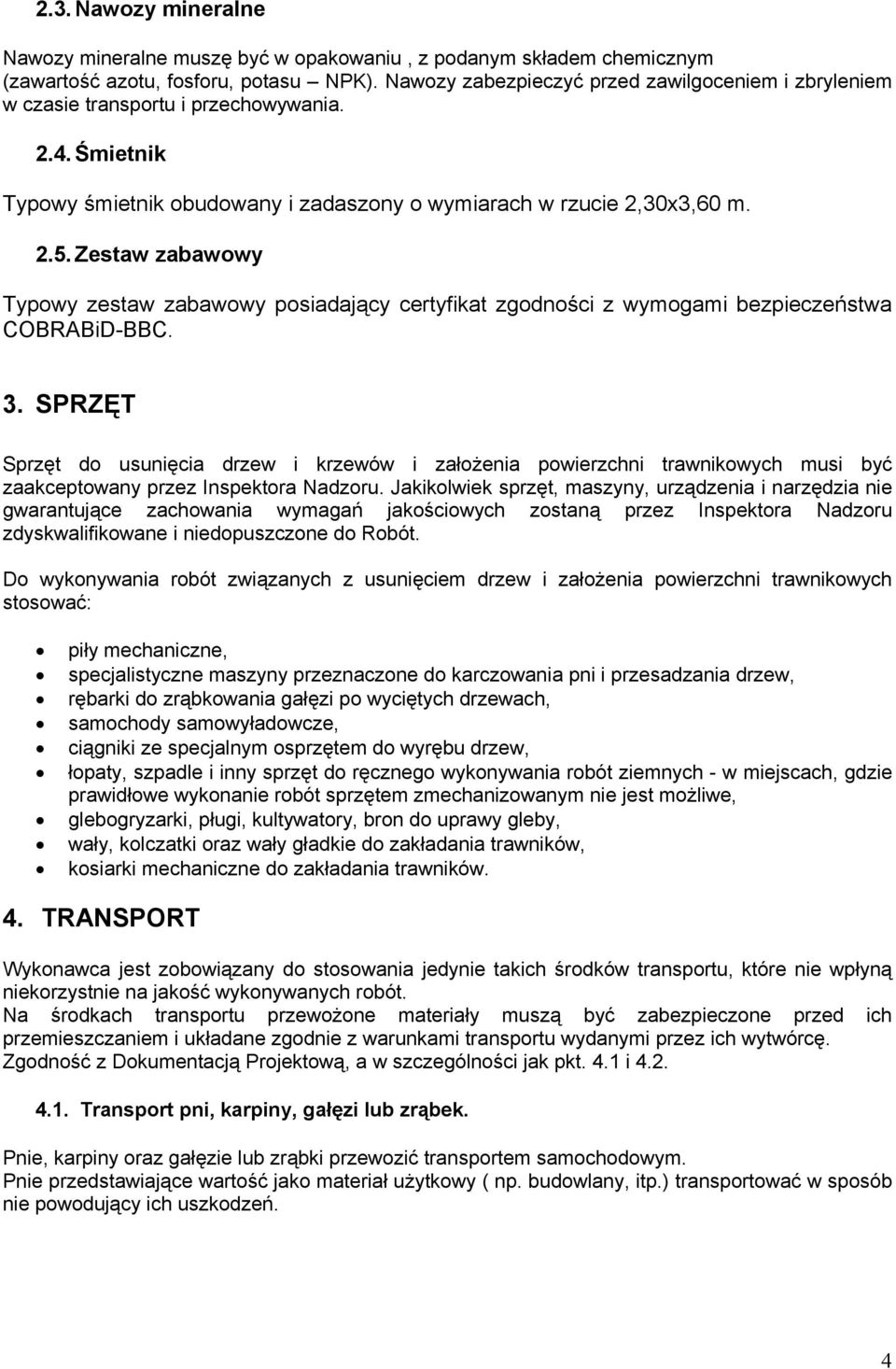

4 2.3. Nawozy mineralne Nawozy mineralne muszę być w opakowaniu, z podanym składem chemicznym (zawartość azotu, fosforu, potasu NPK). Nawozy zabezpieczyć przed zawilgoceniem i zbryleniem w czasie transportu i przechowywania Śmietnik Typowy śmietnik obudowany i zadaszony o wymiarach w rzucie 2,30x3,60 m Zestaw zabawowy Typowy zestaw zabawowy posiadający certyfikat zgodności z wymogami bezpieczeństwa COBRABiD-BBC. 3. SPRZĘT Sprzęt do usunięcia drzew i krzewów i założenia powierzchni trawnikowych musi być zaakceptowany przez Inspektora Nadzoru. Jakikolwiek sprzęt, maszyny, urządzenia i narzędzia nie gwarantujące zachowania wymagań jakościowych zostaną przez Inspektora Nadzoru zdyskwalifikowane i niedopuszczone do Robót. Do wykonywania robót związanych z usunięciem drzew i założenia powierzchni trawnikowych stosować: piły mechaniczne, specjalistyczne maszyny przeznaczone do karczowania pni i przesadzania drzew, rębarki do zrąbkowania gałęzi po wyciętych drzewach, samochody samowyładowcze, ciągniki ze specjalnym osprzętem do wyrębu drzew, łopaty, szpadle i inny sprzęt do ręcznego wykonywania robót ziemnych - w miejscach, gdzie prawidłowe wykonanie robót sprzętem zmechanizowanym nie jest możliwe, glebogryzarki, pługi, kultywatory, bron do uprawy gleby, wały, kolczatki oraz wały gładkie do zakładania trawników, kosiarki mechaniczne do zakładania trawników. 4. TRANSPORT Wykonawca jest zobowiązany do stosowania jedynie takich środków transportu, które nie wpłyną niekorzystnie na jakość wykonywanych robót. Na środkach transportu przewożone materiały muszą być zabezpieczone przed ich przemieszczaniem i układane zgodnie z warunkami transportu wydanymi przez ich wytwórcę. Zgodność z Dokumentacją Projektową, a w szczególności jak pkt. 4.1 i Transport pni, karpiny, gałęzi lub zrąbek. Pnie, karpiny oraz gałęzie lub zrąbki przewozić transportem samochodowym. Pnie przedstawiające wartość jako materiał użytkowy ( np. budowlany, itp.) transportować w sposób nie powodujący ich uszkodzeń. 4

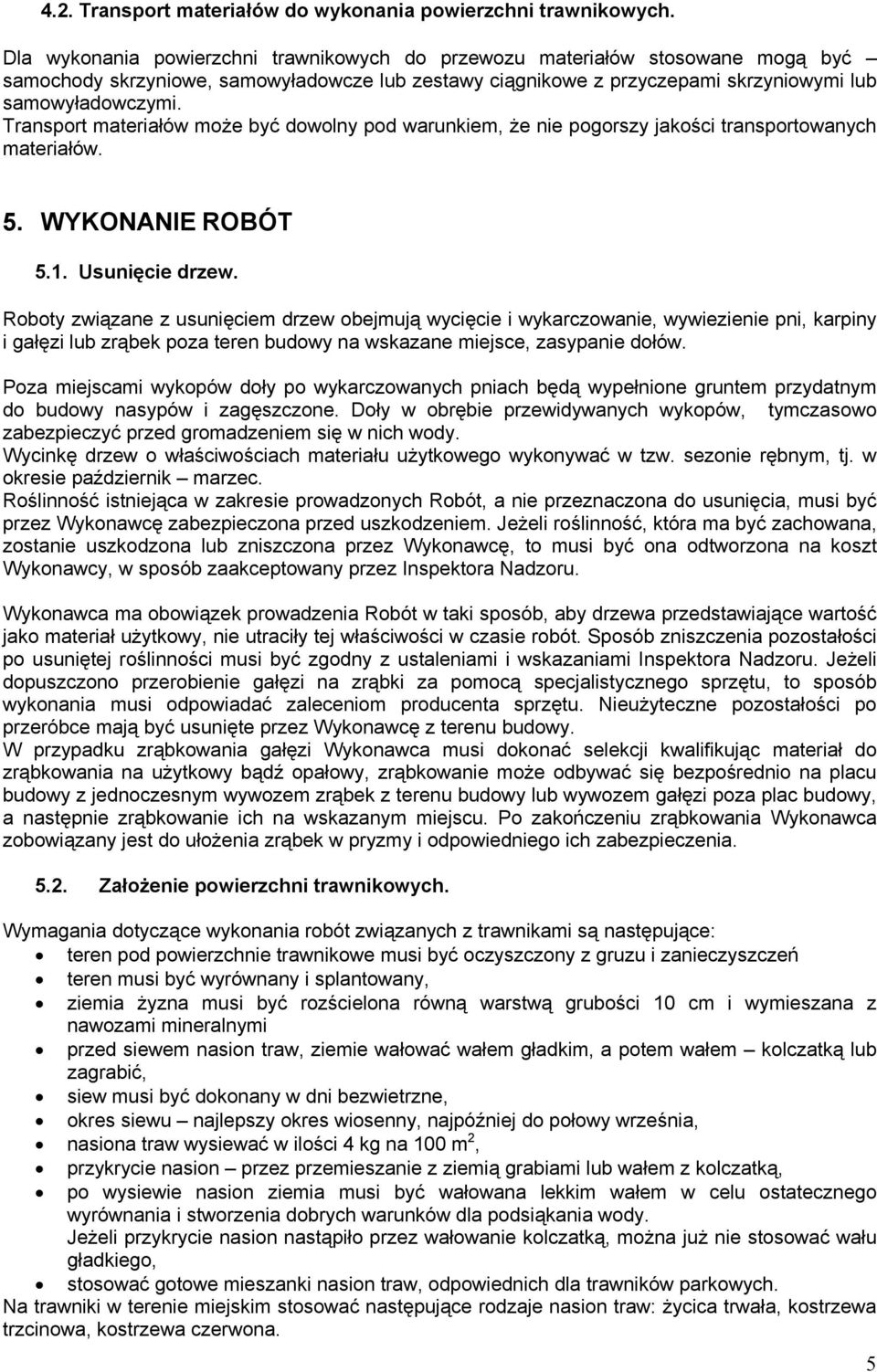

5 4.2. Transport materiałów do wykonania powierzchni trawnikowych. Dla wykonania powierzchni trawnikowych do przewozu materiałów stosowane mogą być samochody skrzyniowe, samowyładowcze lub zestawy ciągnikowe z przyczepami skrzyniowymi lub samowyładowczymi. Transport materiałów może być dowolny pod warunkiem, że nie pogorszy jakości transportowanych materiałów. 5. WYKONANIE ROBÓT 5.1. Usunięcie drzew. Roboty związane z usunięciem drzew obejmują wycięcie i wykarczowanie, wywiezienie pni, karpiny i gałęzi lub zrąbek poza teren budowy na wskazane miejsce, zasypanie dołów. Poza miejscami wykopów doły po wykarczowanych pniach będą wypełnione gruntem przydatnym do budowy nasypów i zagęszczone. Doły w obrębie przewidywanych wykopów, tymczasowo zabezpieczyć przed gromadzeniem się w nich wody. Wycinkę drzew o właściwościach materiału użytkowego wykonywać w tzw. sezonie rębnym, tj. w okresie październik marzec. Roślinność istniejąca w zakresie prowadzonych Robót, a nie przeznaczona do usunięcia, musi być przez Wykonawcę zabezpieczona przed uszkodzeniem. Jeżeli roślinność, która ma być zachowana, zostanie uszkodzona lub zniszczona przez Wykonawcę, to musi być ona odtworzona na koszt Wykonawcy, w sposób zaakceptowany przez Inspektora Nadzoru. Wykonawca ma obowiązek prowadzenia Robót w taki sposób, aby drzewa przedstawiające wartość jako materiał użytkowy, nie utraciły tej właściwości w czasie robót. Sposób zniszczenia pozostałości po usuniętej roślinności musi być zgodny z ustaleniami i wskazaniami Inspektora Nadzoru. Jeżeli dopuszczono przerobienie gałęzi na zrąbki za pomocą specjalistycznego sprzętu, to sposób wykonania musi odpowiadać zaleceniom producenta sprzętu. Nieużyteczne pozostałości po przeróbce mają być usunięte przez Wykonawcę z terenu budowy. W przypadku zrąbkowania gałęzi Wykonawca musi dokonać selekcji kwalifikując materiał do zrąbkowania na użytkowy bądź opałowy, zrąbkowanie może odbywać się bezpośrednio na placu budowy z jednoczesnym wywozem zrąbek z terenu budowy lub wywozem gałęzi poza plac budowy, a następnie zrąbkowanie ich na wskazanym miejscu. Po zakończeniu zrąbkowania Wykonawca zobowiązany jest do ułożenia zrąbek w pryzmy i odpowiedniego ich zabezpieczenia Założenie powierzchni trawnikowych. Wymagania dotyczące wykonania robót związanych z trawnikami są następujące: teren pod powierzchnie trawnikowe musi być oczyszczony z gruzu i zanieczyszczeń teren musi być wyrównany i splantowany, ziemia żyzna musi być rozścielona równą warstwą grubości 10 cm i wymieszana z nawozami mineralnymi przed siewem nasion traw, ziemie wałować wałem gładkim, a potem wałem kolczatką lub zagrabić, siew musi być dokonany w dni bezwietrzne, okres siewu najlepszy okres wiosenny, najpóźniej do połowy września, nasiona traw wysiewać w ilości 4 kg na 100 m 2, przykrycie nasion przez przemieszanie z ziemią grabiami lub wałem z kolczatką, po wysiewie nasion ziemia musi być wałowana lekkim wałem w celu ostatecznego wyrównania i stworzenia dobrych warunków dla podsiąkania wody. Jeżeli przykrycie nasion nastąpiło przez wałowanie kolczatką, można już nie stosować wału gładkiego, stosować gotowe mieszanki nasion traw, odpowiednich dla trawników parkowych. Na trawniki w terenie miejskim stosować następujące rodzaje nasion traw: życica trwała, kostrzewa trzcinowa, kostrzewa czerwona. 5

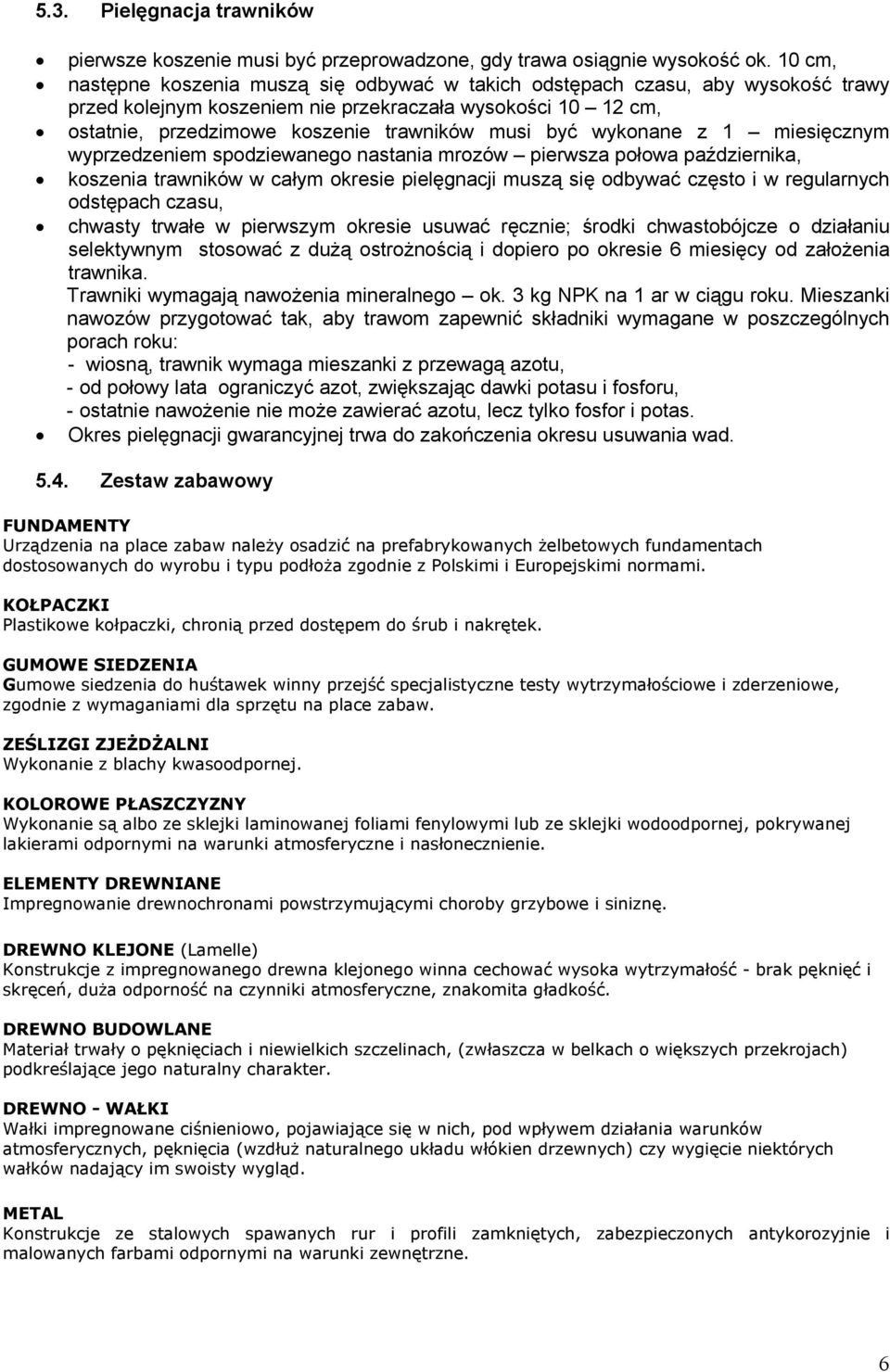

6 5.3. Pielęgnacja trawników pierwsze koszenie musi być przeprowadzone, gdy trawa osiągnie wysokość ok. 10 cm, następne koszenia muszą się odbywać w takich odstępach czasu, aby wysokość trawy przed kolejnym koszeniem nie przekraczała wysokości cm, ostatnie, przedzimowe koszenie trawników musi być wykonane z 1 miesięcznym wyprzedzeniem spodziewanego nastania mrozów pierwsza połowa października, koszenia trawników w całym okresie pielęgnacji muszą się odbywać często i w regularnych odstępach czasu, chwasty trwałe w pierwszym okresie usuwać ręcznie; środki chwastobójcze o działaniu selektywnym stosować z dużą ostrożnością i dopiero po okresie 6 miesięcy od założenia trawnika. Trawniki wymagają nawożenia mineralnego ok. 3 kg NPK na 1 ar w ciągu roku. Mieszanki nawozów przygotować tak, aby trawom zapewnić składniki wymagane w poszczególnych porach roku: - wiosną, trawnik wymaga mieszanki z przewagą azotu, - od połowy lata ograniczyć azot, zwiększając dawki potasu i fosforu, - ostatnie nawożenie nie może zawierać azotu, lecz tylko fosfor i potas. Okres pielęgnacji gwarancyjnej trwa do zakończenia okresu usuwania wad Zestaw zabawowy FUNDAMENTY Urządzenia na place zabaw należy osadzić na prefabrykowanych żelbetowych fundamentach dostosowanych do wyrobu i typu podłoża zgodnie z Polskimi i Europejskimi normami. KOŁPACZKI Plastikowe kołpaczki, chronią przed dostępem do śrub i nakrętek. GUMOWE SIEDZENIA Gumowe siedzenia do huśtawek winny przejść specjalistyczne testy wytrzymałościowe i zderzeniowe, zgodnie z wymaganiami dla sprzętu na place zabaw. ZEŚLIZGI ZJEŻDŻALNI Wykonanie z blachy kwasoodpornej. KOLOROWE PŁASZCZYZNY Wykonanie są albo ze sklejki laminowanej foliami fenylowymi lub ze sklejki wodoodpornej, pokrywanej lakierami odpornymi na warunki atmosferyczne i nasłonecznienie. ELEMENTY DREWNIANE Impregnowanie drewnochronami powstrzymującymi choroby grzybowe i siniznę. DREWNO KLEJONE (Lamelle) Konstrukcje z impregnowanego drewna klejonego winna cechować wysoka wytrzymałość - brak pęknięć i skręceń, duża odporność na czynniki atmosferyczne, znakomita gładkość. DREWNO BUDOWLANE Materiał trwały o pęknięciach i niewielkich szczelinach, (zwłaszcza w belkach o większych przekrojach) podkreślające jego naturalny charakter. DREWNO - WAŁKI Wałki impregnowane ciśnieniowo, pojawiające się w nich, pod wpływem działania warunków atmosferycznych, pęknięcia (wzdłuż naturalnego układu włókien drzewnych) czy wygięcie niektórych wałków nadający im swoisty wygląd. METAL Konstrukcje ze stalowych spawanych rur i profili zamkniętych, zabezpieczonych antykorozyjnie i malowanych farbami odpornymi na warunki zewnętrzne. 6

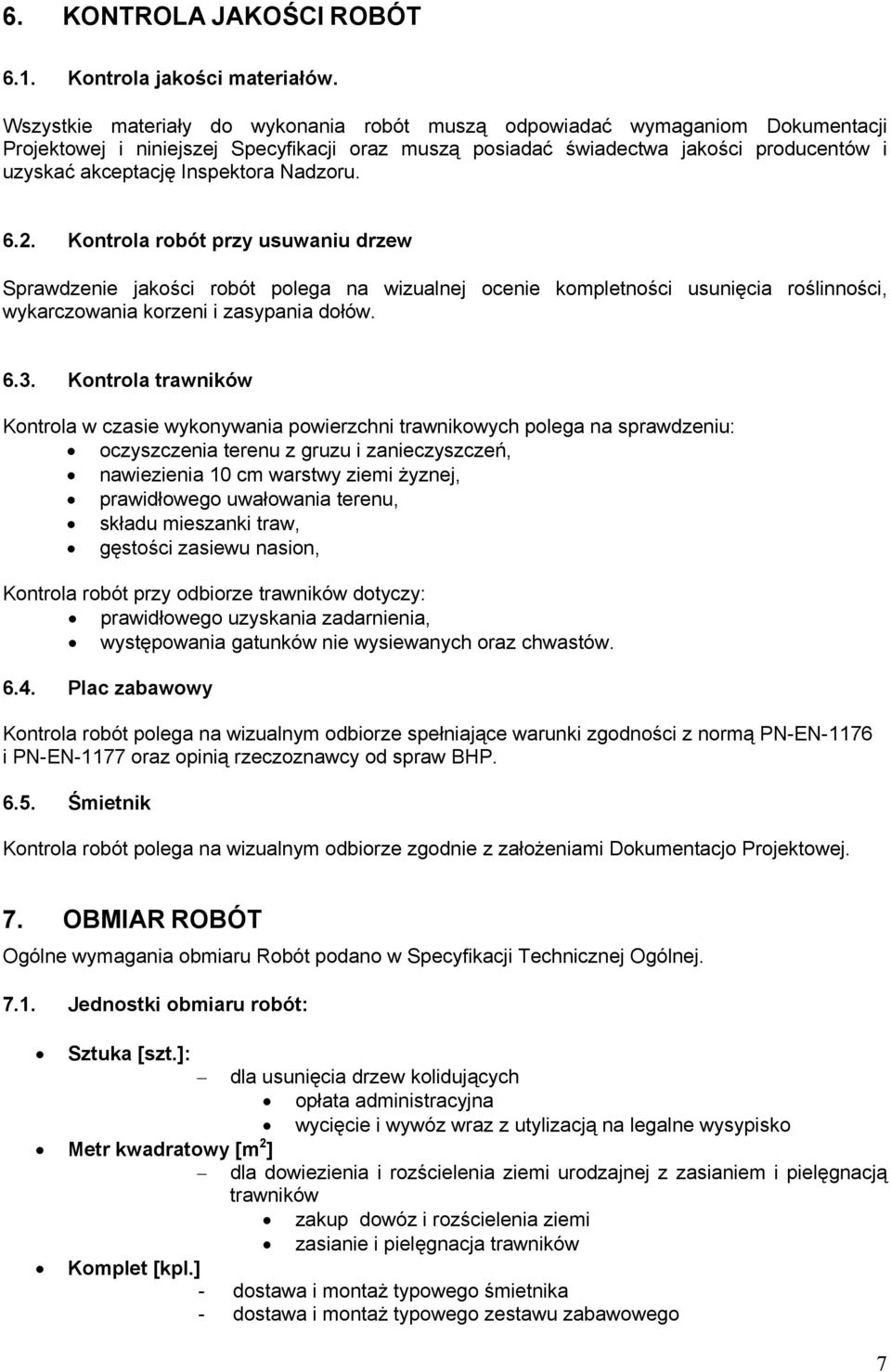

7 6. KONTROLA JAKOŚCI ROBÓT 6.1. Kontrola jakości materiałów. Wszystkie materiały do wykonania robót muszą odpowiadać wymaganiom Dokumentacji Projektowej i niniejszej Specyfikacji oraz muszą posiadać świadectwa jakości producentów i uzyskać akceptację Inspektora Nadzoru Kontrola robót przy usuwaniu drzew Sprawdzenie jakości robót polega na wizualnej ocenie kompletności usunięcia roślinności, wykarczowania korzeni i zasypania dołów Kontrola trawników Kontrola w czasie wykonywania powierzchni trawnikowych polega na sprawdzeniu: oczyszczenia terenu z gruzu i zanieczyszczeń, nawiezienia 10 cm warstwy ziemi żyznej, prawidłowego uwałowania terenu, składu mieszanki traw, gęstości zasiewu nasion, Kontrola robót przy odbiorze trawników dotyczy: prawidłowego uzyskania zadarnienia, występowania gatunków nie wysiewanych oraz chwastów Plac zabawowy Kontrola robót polega na wizualnym odbiorze spełniające warunki zgodności z normą PN-EN-1176 i PN-EN-1177 oraz opinią rzeczoznawcy od spraw BHP Śmietnik Kontrola robót polega na wizualnym odbiorze zgodnie z założeniami Dokumentacjo Projektowej. 7. OBMIAR ROBÓT Ogólne wymagania obmiaru Robót podano w Specyfikacji Technicznej Ogólnej Jednostki obmiaru robót: Sztuka [szt.]: dla usunięcia drzew kolidujących opłata administracyjna wycięcie i wywóz wraz z utylizacją na legalne wysypisko Metr kwadratowy [m 2 ] dla dowiezienia i rozścielenia ziemi urodzajnej z zasianiem i pielęgnacją trawników zakup dowóz i rozścielenia ziemi zasianie i pielęgnacja trawników Komplet [kpl.] - dostawa i montaż typowego śmietnika - dostawa i montaż typowego zestawu zabawowego 7

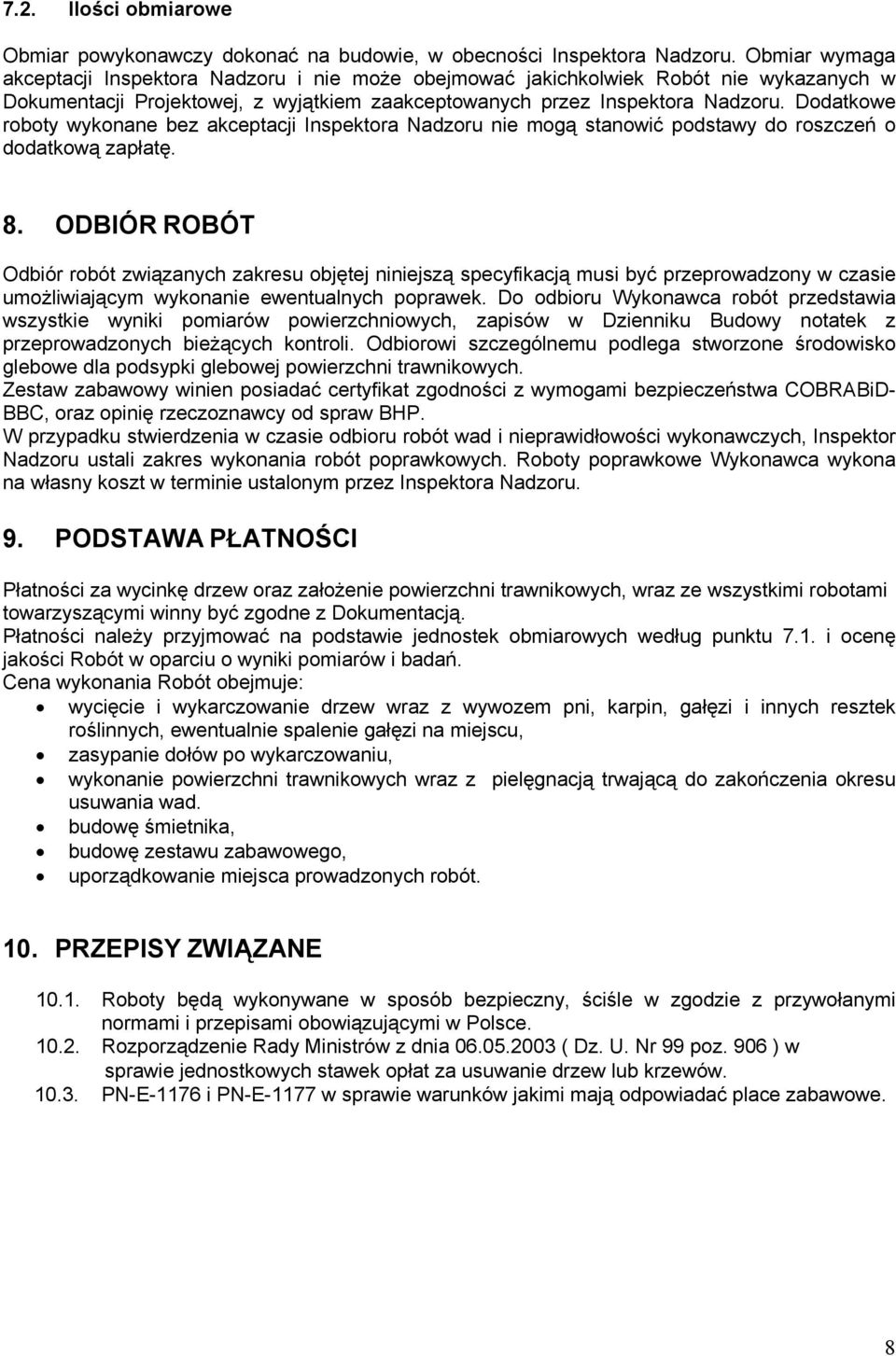

8 7.2. Ilości obmiarowe Obmiar powykonawczy dokonać na budowie, w obecności Inspektora Nadzoru. Obmiar wymaga akceptacji Inspektora Nadzoru i nie może obejmować jakichkolwiek Robót nie wykazanych w Dokumentacji Projektowej, z wyjątkiem zaakceptowanych przez Inspektora Nadzoru. Dodatkowe roboty wykonane bez akceptacji Inspektora Nadzoru nie mogą stanowić podstawy do roszczeń o dodatkową zapłatę. 8. ODBIÓR ROBÓT Odbiór robót związanych zakresu objętej niniejszą specyfikacją musi być przeprowadzony w czasie umożliwiającym wykonanie ewentualnych poprawek. Do odbioru Wykonawca robót przedstawia wszystkie wyniki pomiarów powierzchniowych, zapisów w Dzienniku Budowy notatek z przeprowadzonych bieżących kontroli. Odbiorowi szczególnemu podlega stworzone środowisko glebowe dla podsypki glebowej powierzchni trawnikowych. Zestaw zabawowy winien posiadać certyfikat zgodności z wymogami bezpieczeństwa COBRABiD- BBC, oraz opinię rzeczoznawcy od spraw BHP. W przypadku stwierdzenia w czasie odbioru robót wad i nieprawidłowości wykonawczych, Inspektor Nadzoru ustali zakres wykonania robót poprawkowych. Roboty poprawkowe Wykonawca wykona na własny koszt w terminie ustalonym przez Inspektora Nadzoru. 9. PODSTAWA PŁATNOŚCI Płatności za wycinkę drzew oraz założenie powierzchni trawnikowych, wraz ze wszystkimi robotami towarzyszącymi winny być zgodne z Dokumentacją. Płatności należy przyjmować na podstawie jednostek obmiarowych według punktu 7.1. i ocenę jakości Robót w oparciu o wyniki pomiarów i badań. Cena wykonania Robót obejmuje: wycięcie i wykarczowanie drzew wraz z wywozem pni, karpin, gałęzi i innych resztek roślinnych, ewentualnie spalenie gałęzi na miejscu, zasypanie dołów po wykarczowaniu, wykonanie powierzchni trawnikowych wraz z pielęgnacją trwającą do zakończenia okresu usuwania wad. budowę śmietnika, budowę zestawu zabawowego, uporządkowanie miejsca prowadzonych robót. 10. PRZEPISY ZWIĄZANE Roboty będą wykonywane w sposób bezpieczny, ściśle w zgodzie z przywołanymi normami i przepisami obowiązującymi w Polsce Rozporządzenie Rady Ministrów z dnia ( Dz. U. Nr 99 poz. 906 ) w sprawie jednostkowych stawek opłat za usuwanie drzew lub krzewów PN-E-1176 i PN-E-1177 w sprawie warunków jakimi mają odpowiadać place zabawowe. 8
