Stadion Śląski w Chorzowie DANE TECHNICZNE PO MODERNIZACJI Przedstawione dane techniczne nie są ostateczne i mogą ulec zmianie

Wielkość: px

Rozpocząć pokaz od strony:

Download "Stadion Śląski w Chorzowie DANE TECHNICZNE PO MODERNIZACJI Przedstawione dane techniczne nie są ostateczne i mogą ulec zmianie"

Błażej Wójcik
8 lat temu
Przeglądów:

1 Grafika : drukuj / nie drukuj ul. Reymonta 24/203, Katowice Stadion Śląski w Chorzowie DANE TECHNICZNE PO MODERNIZACJI Przedstawione dane techniczne nie są ostateczne i mogą ulec zmianie ZOBACZ DANE TECHNICZNE STADIONU W WERSJI PDF ZOBACZ PLANY ARENY GŁÓWNEJ STADIONU Zasilanie prądowe parametry tunel techniczny wokół bieżni PZG1 PZG4: 400V, 70kW; PZ1 PZ10: 230V, 5kW; SZR1 SZR9: 400V, 15kW. promenada poziom 02 TSW.1 TSW.10 2 gniazdka 16A każde; TNO.1 TNO.9 2 gniazdka 16A każde; TSO.1 TSO.9 2 gniazdka 16A każde. promenada poziom 03 obwodnica stadionu parkingi przedpole wschodnie TNW.1 TNW.8 2 gniazdka 16A każde; TSW.1 TSW.8 2 gniazdka 16A każde. Na każdej bramie: TOZ(wersja A) 5 x 230V 16A, 1 x 400V 32A, 2 x 400V 16A; TOZ(wersja B) 5 x 230V 16A, 1 x 400V, 16A; Brama 7 ; 1 5 x 230V 16A, 1 x 400V 32A, 2 x 400V 16A. TABLICE SNG 1x32A 400 V; 1x16A 400V; 1 x 16A 230V DODATKOWO 2 SZT. TABLICE OŚWIETLENIOWE MAX 16A 230V z KAŻDEJ. W trakcie projektowania. Przyłącza wody ilość przyłączy rodzaj przyłącza tunel techniczny wokół bieżni 1 Ring wodociągowy Ø 110 PE z hydrantami p.poż. DN80 oraz hydrantami ogrodowymi DN50 wokół tunelu technicznego ( fosy ). promenada poziom 02 2 Woda pitna (przewody z tw. sztucznego PP). promenada poziom 03 1 Woda gospodarcza wykorzystanie deszczówki z dachu stadionu (przewody stalowe). obwodnica stadionu 3 Przyłącze wody gospodarczej Ø 315 PE Przyłącze wody pitnej Ø 160 PE Przyłącze wody pitnej Ø 160 PE. parkingi 1 Przyłącze wody pitnej Ø 160 PE. przedpole wschodnie Przyłącze wody Ø 25 x 2 szt na parkingu VIP.

WERSJI PDF ZOBACZ PLANY ARENY GŁÓWNEJ STADIONU Zasilanie prądowe parametry tunel techniczny wokół bieżni PZG1 PZG4: 400V, 70kW; PZ1 PZ10: 230V, 5kW; SZR1 SZR9: 400V, 15kW. promenada poziom 02 TSW.

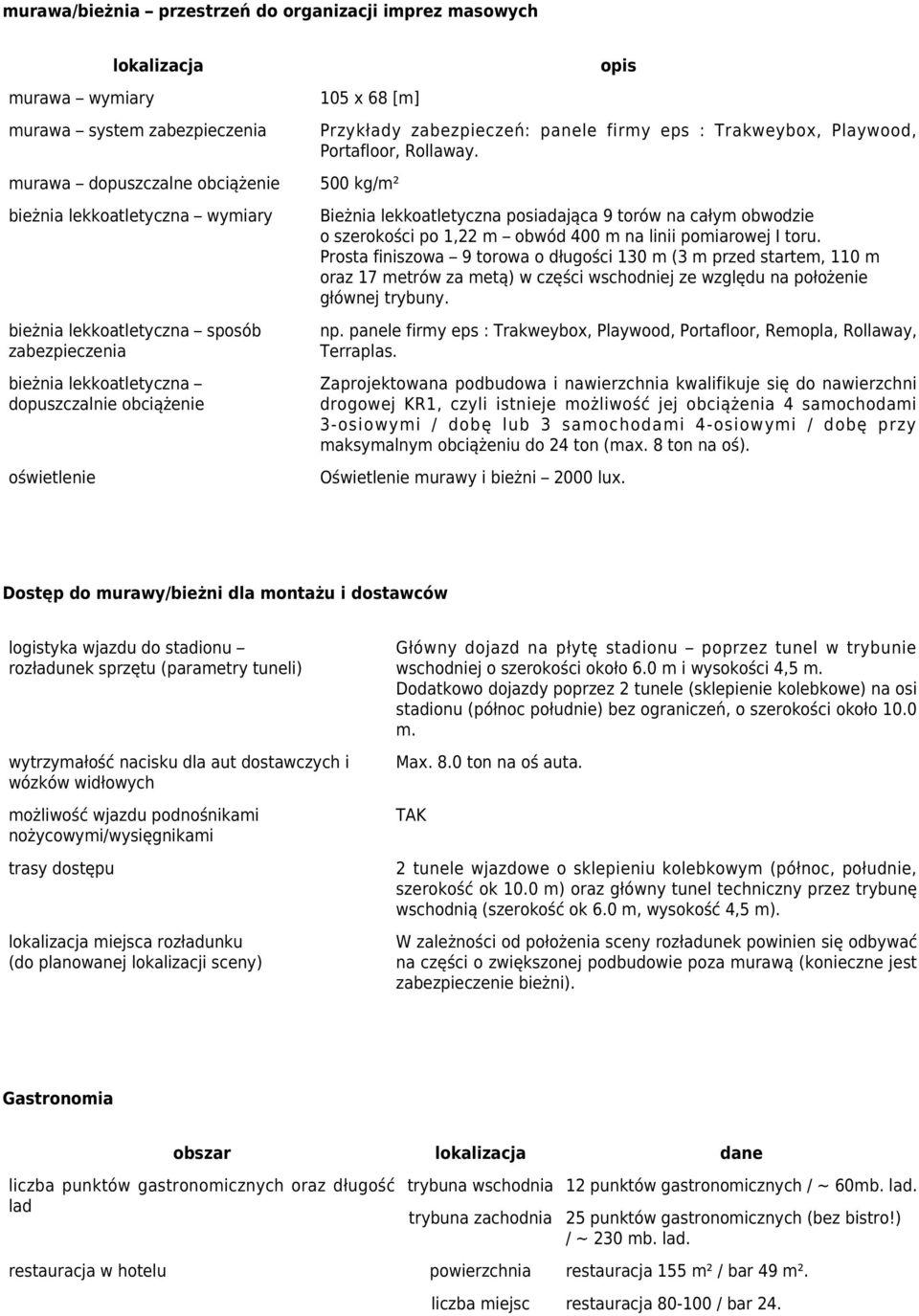

2 murawa/bieżnia przestrzeń do organizacji imprez masowych murawa wymiary murawa system zabezpieczenia murawa dopuszczalne obciążenie bieżnia lekkoatletyczna wymiary bieżnia lekkoatletyczna sposób zabezpieczenia bieżnia lekkoatletyczna dopuszczalnie obciążenie oświetlenie 105 x 68 [m] opis Przykłady zabezpieczeń: panele firmy eps : Trakweybox, Playwood, Portafloor, Rollaway. 500 kg/m² Bieżnia lekkoatletyczna posiadająca 9 torów na całym obwodzie o szerokości po 1,22 m obwód 400 m na linii pomiarowej I toru. Prosta finiszowa 9 torowa o długości 130 m (3 m przed startem, 110 m oraz 17 metrów za metą) w części wschodniej ze względu na położenie głównej trybuny. np. panele firmy eps : Trakweybox, Playwood, Portafloor, Remopla, Rollaway, Terraplas. Zaprojektowana podbudowa i nawierzchnia kwalifikuje się do nawierzchni drogowej KR1, czyli istnieje możliwość jej obciążenia 4 samochodami 3-osiowymi / dobę lub 3 samochodami 4-osiowymi / dobę przy maksymalnym obciążeniu do 24 ton (max. 8 ton na oś). Oświetlenie murawy i bieżni 2000 lux. Dostęp do murawy/bieżni dla montażu i dostawców logistyka wjazdu do stadionu rozładunek sprzętu (parametry tuneli) wytrzymałość nacisku dla aut dostawczych i wózków widłowych możliwość wjazdu podnośnikami nożycowymi/wysięgnikami trasy dostępu miejsca rozładunku (do planowanej lokalizacji sceny) Główny dojazd na płytę stadionu poprzez tunel w trybunie wschodniej o szerokości około 6.0 m i wysokości 4,5 m. Dodatkowo dojazdy poprzez 2 tunele (sklepienie kolebkowe) na osi stadionu (północ południe) bez ograniczeń, o szerokości około 10.0 m. Max. 8.0 ton na oś auta. 2 tunele wjazdowe o sklepieniu kolebkowym (północ, południe, szerokość ok 10.0 m) oraz główny tunel techniczny przez trybunę wschodnią (szerokość ok 6.0 m, wysokość 4,5 m). W zależności od położenia sceny rozładunek powinien się odbywać na części o zwiększonej podbudowie poza murawą (konieczne jest zabezpieczenie bieżni). Gastronomia obszar dane liczba punktów gastronomicznych oraz długość lad trybuna wschodnia 12 punktów gastronomicznych / ~ 60mb. lad. trybuna zachodnia 25 punktów gastronomicznych (bez bistro!) / ~ 230 mb. lad. restauracja w hotelu powierzchnia restauracja 155 m² / bar 49 m². liczba miejsc restauracja / bar 24.

500 kg/m² Bieżnia lekkoatletyczna posiadająca 9 torów na całym obwodzie o szerokości po 1,22 m obwód 400 m na linii pomiarowej I toru.

3 obszar dane bistro trybuna zachodnia powierzchnia 46 m² liczba miejsc 48 Toalety Liczba toalet (damskich/męskich/dla osób niepełnosprawnych) dane trybuna wschodnia 85 toalet damskich / 81 toalet męskich / 130 pisuarów / 4 toalety dla niepełnosprawnych. trybuna zachodnia 184 toalety damskie / 135 toalet męskich / 302 pisuary / 8 toalet dla niepełnosprawnych. Konstrukcja dachu opis rodzaj konstrukcji pomosty techniczne możliwość podwieszania sprzętu technika odśnieżania dachu Konstrukcja pierścieniowo-linowa Pomosty techniczne kratownica na osiach dźwigarów linowych dla kontroli konstrukcji linowej i powłoki dachu tylko nad dachem. Serwis techniczny instalacji pod dachem (oświetlenie i nagłośnienie) wykonywany będzie przy pomocy zwyżek. liczba punktów Przymocowanie dodatkowych elementów obciażających konstrukcje dachu jest możliwe na poszczególnych 8 pierścieniach (płatwi stalowych) po uprzednim zatwierdzeniu przez konstruktora. dopuszczalne obciążenie Dopuszczalne obciążenie na jedną płatwie b/d. Zaprojektowana konstrukcja zadaszenia nie zakłada konieczności odśnieżania dachu. Pojemność stadionu pojemność/specyfikacja pojemność brutto miejsca dla osób niepełnosprawnych 110 miejsca biznesowe loże VIP loże VIP miejsca na trybunie 20 (loże VIP) + 1 (loża VVIP) + 2 (loże event) + 1 (podwójna loża TV) 20 x 15 (loże VIP), 1 x 28 (loża VVIP), 1 x 30 (loże TV) łącznie 358 miejsc (dwie loże bez miejsc na trybunie loże event) miejsca dla dziennikarzy 322 bez stolika, 107 ze stolikiem, 52 stanowiska komentatorskie (156 krzesełek)

Konstrukcja dachu opis rodzaj konstrukcji pomosty techniczne możliwość podwieszania sprzętu technika odśnieżania dachu Konstrukcja pierścieniowo-linowa Pomosty techniczne kratownica na osiach

4 Hotel pojemność/specyfikacja Liczba pokoi 35 (26 pokoi 2 os., 7 pokoi 2 os. o podwyższonym standardzie, 2 pokoje 3 os.) Łączna liczba miejsc 72 Pomieszczenia techniczne/magazynowe powierzchnia logistyka transportu trybuna wschodnia Pomieszczenia techniczne 1340m² Poziom 00 z murawy Magazyny 1050m² trybuna zachodnia Pomieszczenia techniczne 75m² Magazyny 325m² Poziom +01 z dolnej promenady Poziom +02 z nowych pochylni Poziom +02 z promenady Poziom +03 poprzez windy towarowe Łączność/komunikacja zakres przyłącza internetu (w tym punkty WIFI) łączność telefoniczna łączność radiowa możliwość rozbudowy i instalacji dodatkowych linii telefonicznych, łącz internetowych, urządzeń WIFI dostępność obsługa stadionu (pasmo PMR446) Realizacje TV miejsca dla kamer TV /liczba miejsce dla wozów transmisyjnych przyłączy elektrycznych dla wozów transmisyjnych parametry przyłączy specyfikacja Trybuna wschodnia: Platforma dla kamery głównej, 2 x platformy na linii 16m, 2 x platformy na linii bramki. Trybuna zachodnia: platforma dla kamery na stronie przeciwnej, 2 x platformy za bramkami na trybunie. Murawa: liczba kamer w zależności od rodzaju sportu. Przed stadionem trybuna główna: w części południowo-wschodniej. Tablice istniejące oraz projektowane: TOZ1-1; TOZ1-2; TOZ7; w każdej tablicy 1x32A 400V;2x16A 400V; 3x16A 230V. W punkcie centralnym obszaru dla wozów transmisyjnych. TTV/1 TTV/10 40kW 2KW

Pomieszczenia techniczne 75m² Magazyny 325m² Poziom +01 z dolnej promenady Poziom +02 z nowych pochylni Poziom +02 z promenady Poziom +03 poprzez windy towarowe Łączność/komunikacja zakres przyłącza

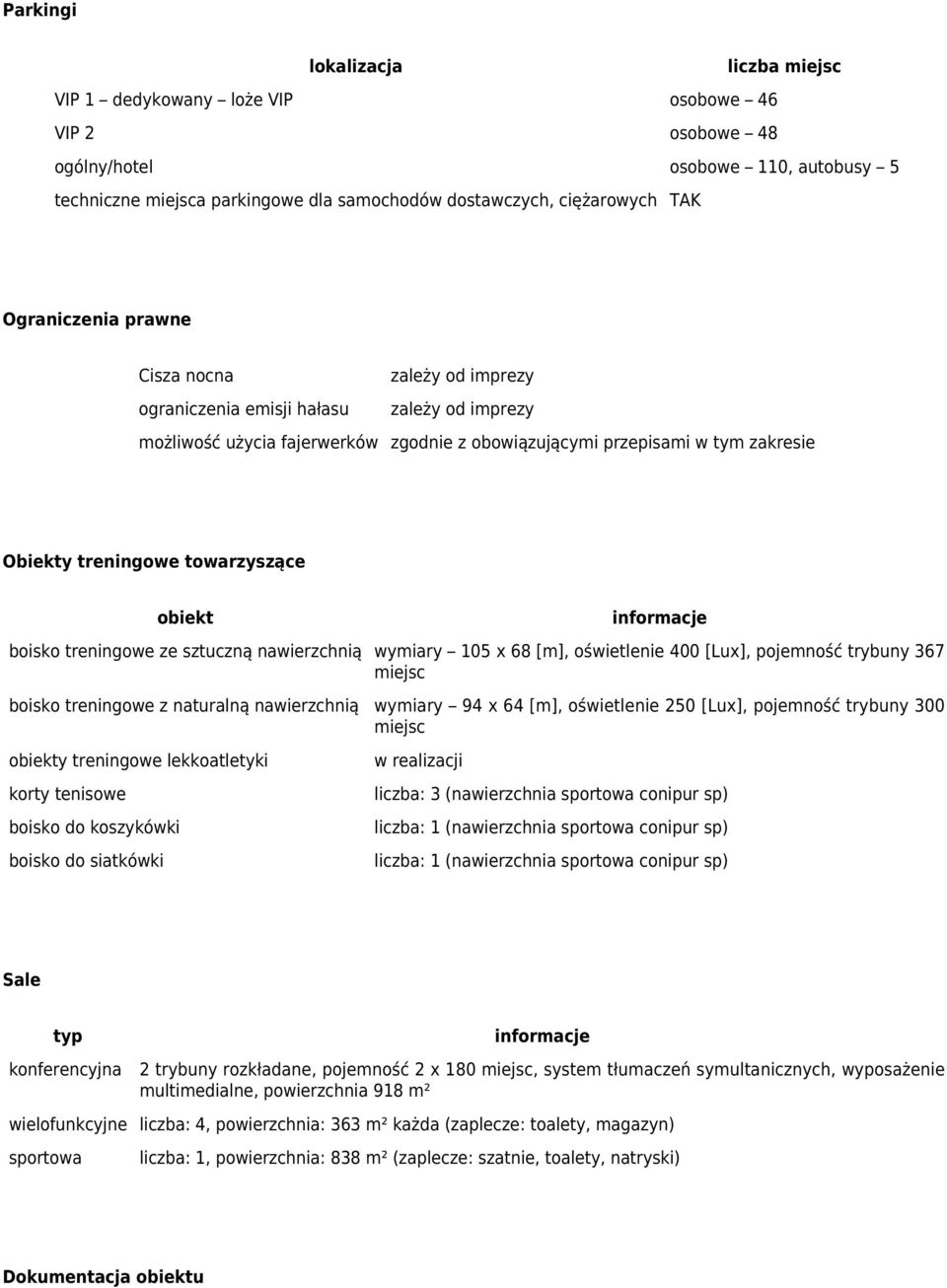

5 Parkingi liczba miejsc VIP 1 dedykowany loże VIP osobowe 46 VIP 2 osobowe 48 ogólny/hotel osobowe 110, autobusy 5 techniczne miejsca parkingowe dla samochodów dostawczych, ciężarowych Ograniczenia prawne Cisza nocna zależy od imprezy ograniczenia emisji hałasu zależy od imprezy możliwość użycia fajerwerków zgodnie z obowiązującymi przepisami w tym zakresie Obiekty treningowe towarzyszące obiekt informacje boisko treningowe ze sztuczną nawierzchnią wymiary 105 x 68 [m], oświetlenie 400 [Lux], pojemność trybuny 367 miejsc boisko treningowe z naturalną nawierzchnią wymiary 94 x 64 [m], oświetlenie 250 [Lux], pojemność trybuny 300 miejsc obiekty treningowe lekkoatletyki korty tenisowe boisko do koszykówki boisko do siatkówki w realizacji liczba: 3 (nawierzchnia sportowa conipur sp) liczba: 1 (nawierzchnia sportowa conipur sp) liczba: 1 (nawierzchnia sportowa conipur sp) Sale typ konferencyjna informacje 2 trybuny rozkładane, pojemność 2 x 180 miejsc, system tłumaczeń symultanicznych, wyposażenie multimedialne, powierzchnia 918 m² wielofunkcyjne liczba: 4, powierzchnia: 363 m² każda (zaplecze: toalety, magazyn) sportowa liczba: 1, powierzchnia: 838 m² (zaplecze: szatnie, toalety, natryski) Dokumentacja obiektu

obiekt informacje boisko treningowe ze sztuczną nawierzchnią wymiary 105 x 68 [m], oświetlenie 400 [Lux], pojemność trybuny 367 miejsc boisko treningowe z naturalną nawierzchnią wymiary 94 x 64 [m],

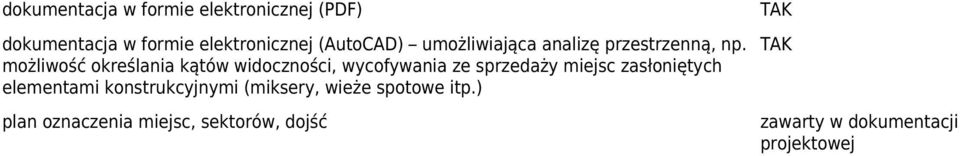

6 dokumentacja w formie elektronicznej (PDF) dokumentacja w formie elektronicznej (AutoCAD) umożliwiająca analizę przestrzenną, np. możliwość określania kątów widoczności, wycofywania ze sprzedaży miejsc zasłoniętych elementami konstrukcyjnymi (miksery, wieże spotowe itp.) plan oznaczenia miejsc, sektorów, dojść zawarty w dokumentacji projektowej

możliwość określania kątów widoczności, wycofywania ze sprzedaży miejsc zasłoniętych
