1 DOLNE ŹRÓDŁO POMPY CIEPŁA odwierty pionowe - praktyka Oława, 13 maja 2014 roku Jarosław Ozimek, DPS Sp. z o.o.

2 Dolne źródło pompy ciepła odwierty pionowe praktyka Dobór długości oraz ilości odwiertów Realizacja Aspekty formalne Koszty i harmonogram Przedstawienie wykonawcy

3 Dobór długości oraz ilości odwiertów Teoria: Określenie możliwej wydajności cieplnej gruntu Wybór typu kolektora pionowego Korekta dotycząca typu i grubości ścianki Zwiększenie w zależności od czasu pracy sprężarki Wybór głębokości w zależności od warunków

pionowego Korekta dotycząca typu i grubości ścianki Zwiększenie

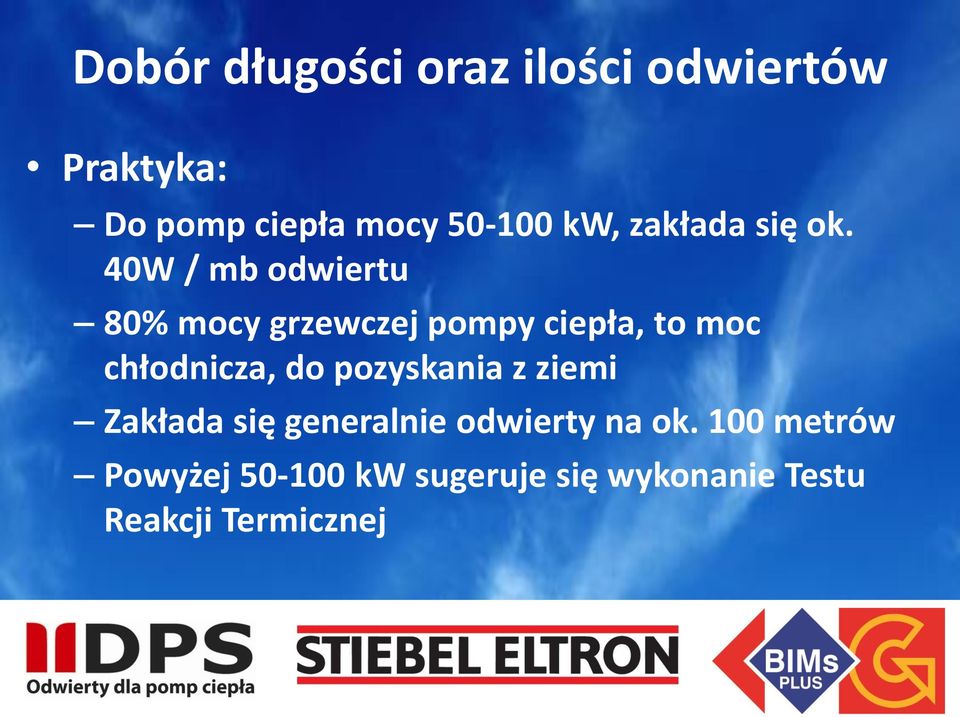

5 Dobór długości oraz ilości odwiertów Praktyka: Do pomp ciepła mocy kw, zakłada się ok. 40W / mb odwiertu 80% mocy grzewczej pompy ciepła, to moc chłodnicza, do pozyskania z ziemi Zakłada się generalnie odwierty na ok. 100 metrów Powyżej kw sugeruje się wykonanie Testu Reakcji Termicznej

40W / mb odwiertu 80% mocy grzewczej pompy ciepła, to moc chłodnicza, do

6 Dobór długości oraz ilości odwiertów Praktyka (+/- 10%) M.grz. M.chł. Długość Dolne źródło 6 4, x120 lub 2x60 8 6, x x , x120 lub 3x x150 lub 3x x100

Długość Dolne źródło 6 4,8 120 1x120 lub 2x60 8 6,4

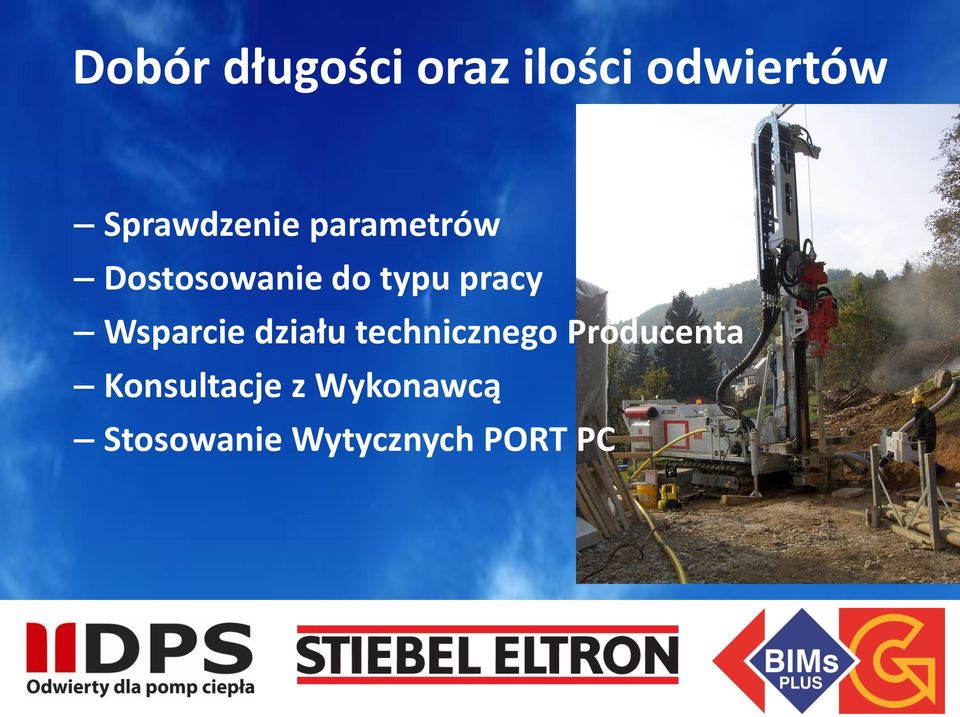

7 Dobór długości oraz ilości odwiertów Sprawdzenie parametrów Dostosowanie do typu pracy Wsparcie działu technicznego Producenta Konsultacje z Wykonawcą Stosowanie Wytycznych PORT PC

8 Realizacja Wiercenie na płuczkę Wiercenie na młotek Metody mieszane Działanie na wypadek trudności geologicznych płycenie otworów, zmiana rozdzielacza

10 Realizacja Zachowanie czystości na inwestycji Badanie głębokości odbieranych odwiertów Sprawdzenie stężenia solanki Likwidacja dołów urobkowych Koszty wody i prądu Testy ciśnieniowe i gwarancje Wypełnienie odwiertów

solanki Likwidacja dołów urobkowych Koszty wody i

11 1. Gęsty ił bentonitowy lub materiał rodzimy darmowe rozwiązanie izolacja energetyczna 2. Mieszanka żwirowa: tanie rozwiązanie bez zabezpieczeń horyzontów możliwe wysokie przewodnictwo 3. Mieszanka cementowa średni koszt dobre zabezpieczenie geologiczne słabe przewodnictwo 3. Mieszanka termiczna: drogie rozwiązanie dobre zabezpieczenie geologiczne zawsze wysokie przewodnictwo

3. Mieszanka cementowa średni koszt dobre zabezpieczenie geologiczne słabe przewodnictwo 3.

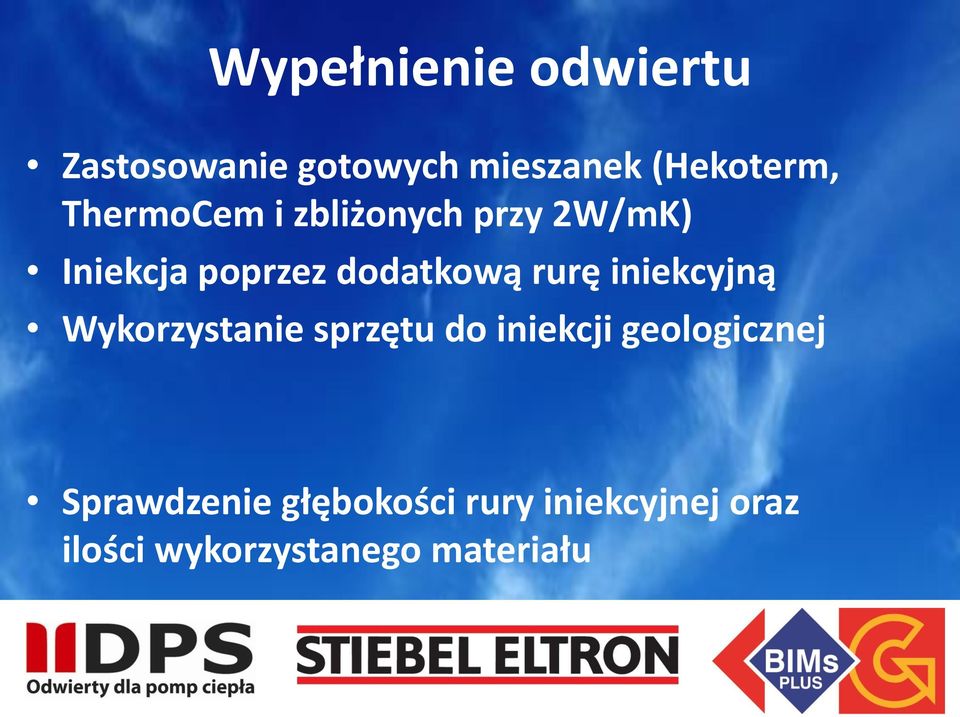

12 Wypełnienie odwiertu Zastosowanie gotowych mieszanek (Hekoterm, ThermoCem i zbliżonych przy 2W/mK) Iniekcja poprzez dodatkową rurę iniekcyjną Wykorzystanie sprzętu do iniekcji geologicznej Sprawdzenie głębokości rury iniekcyjnej oraz ilości wykorzystanego materiału

iniekcyjną Wykorzystanie sprzętu do iniekcji geologicznej

13 Wypełnienie odwiertu

14 Aspekty formalne Niezbędne informacje do przygotowania Projektu robót geologicznych Dane inwestora Adres inwestycji Planowana pompa ciepła i dolne źródło Wstępne oznaczenie na Planie zagospodarowania terenu miejsc odwiertów

inwestycji Planowana pompa ciepła i dolne źródło

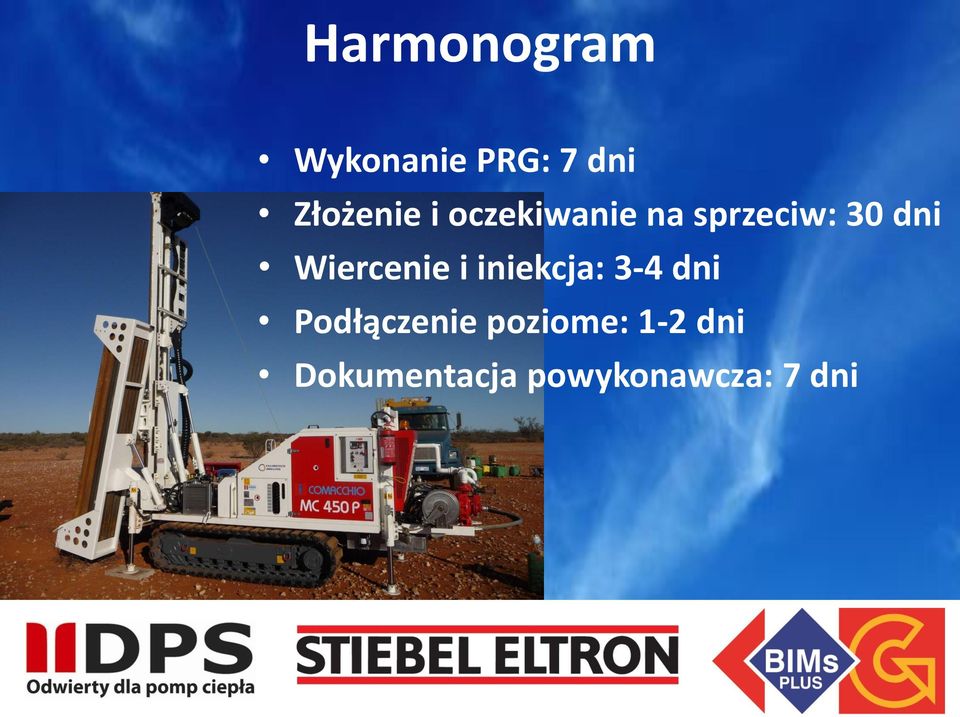

15 Harmonogram Wykonanie PRG: 7 dni Złożenie i oczekiwanie na sprzeciw: 30 dni Wiercenie i iniekcja: 3-4 dni Podłączenie poziome: 1-2 dni Dokumentacja powykonawcza: 7 dni

16 DPS Sp. z o.o. Działalność Spółki od 2006 roku Oparcie się na sprzęcie wiertniczym włoskim, niemieckim oraz brytyjskim Zasięg działania: Dolny i Górny Śląsk, opolskie, wielkopolskie, łódzkie, lubuskie, mazowieckie, małopolskie Zgodność z prawem polskim Ubezpieczenie OC

17 DPS Sp. z o.o. Odwierty dla pomp ciepła Realizacja w samym 2013 roku ok metrów dolnego źródła, głównie w tematach metrów, kilka tematów metrów Skupienie się na dostarczeniu najwyższej jakości przy rozsądnej cenie Prawie zerowy poziom problemów w realizacjach dolnego źródła Wsparcie instalatorów na każdym etapie prac Outsourcing problemów po naszej stronie ryzyka oraz długoletnia gwarancja

000 metrów Skupienie się na dostarczeniu najwyższej jakości przy rozsądnej cenie Prawie zerowy poziom

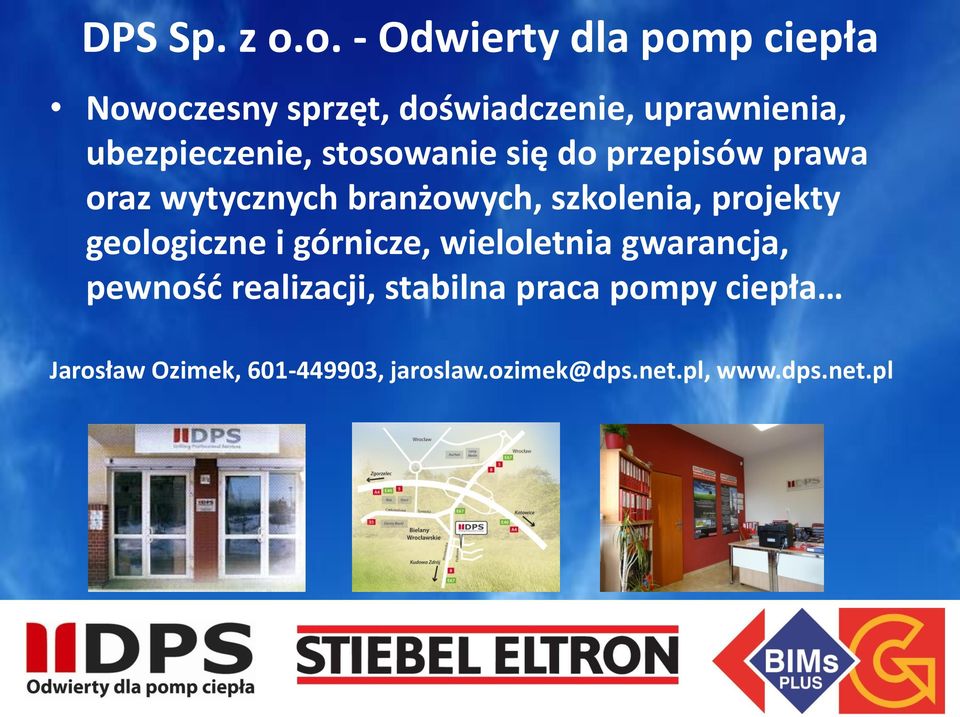

18 DPS Sp. z o.o. - Odwierty dla pomp ciepła Nowoczesny sprzęt, doświadczenie, uprawnienia, ubezpieczenie, stosowanie się do przepisów prawa oraz wytycznych branżowych, szkolenia, projekty geologiczne i górnicze, wieloletnia gwarancja, pewność realizacji, stabilna praca pompy ciepła Jarosław Ozimek, , jaroslaw.ozimek@dps.net.pl,

ubezpieczenie, stosowanie się do przepisów prawa oraz wytycznych branżowych, szkolenia,

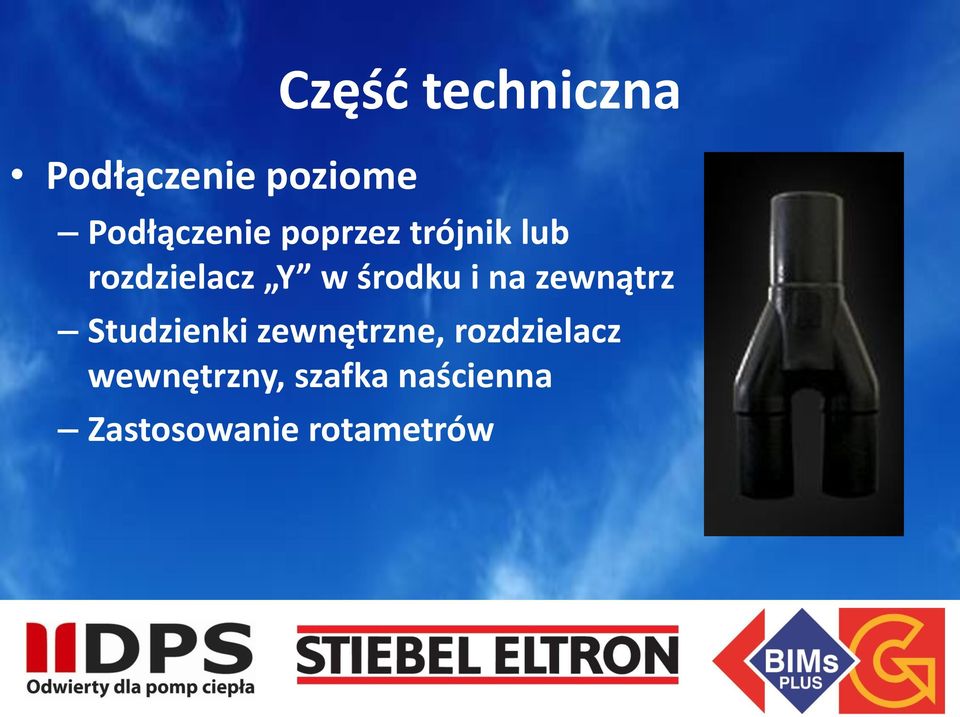

19 Podłączenie poziome Część techniczna Podłączenie poprzez trójnik lub rozdzielacz Y w środku i na zewnątrz Studzienki zewnętrzne, rozdzielacz wewnętrzny, szafka naścienna Zastosowanie rotametrów

zewnątrz Studzienki zewnętrzne, rozdzielacz

20 Część techniczna
