1 Układanie tymczasowych dróg i placów z płyt żelbetowych Wykonanie koryta (kolumna 01) Wykonanie warstwy odsączającej (kol. 02) Ułożenie nawierzchni z płyt, zamulenie styków i otworów w płytach (kol ) Nakłady na 100m 2 Ułożenie nawierzchni z płyt Wykonanie Wykonanie ażurowych pełnych warstwy koryta o powierzchni 1 sztuki [m 2 ] odsączającej 1,00 >1,0 3,0 >3, Robotnicy (razem) r-g 7,14 2,89 49,9 25,8 22,06 17,44 02 Piasek m 3-12,42 4,14 4,48 0,39 0,3 03 Płyty drogowe żelbetowe pełne m ,39 98,03 04 Płyty drogowe żelbetowe ażurowe m ,49 96, Spycharka gąsienicowa 74 kw m-g 1, Żuraw samochodowy 6 Mg m-g ,74 4,2 3,32 Uwaga! Wielkości szacunkowe dla potrzeb ćwiczeń z przedmiotu TiORI strona 1

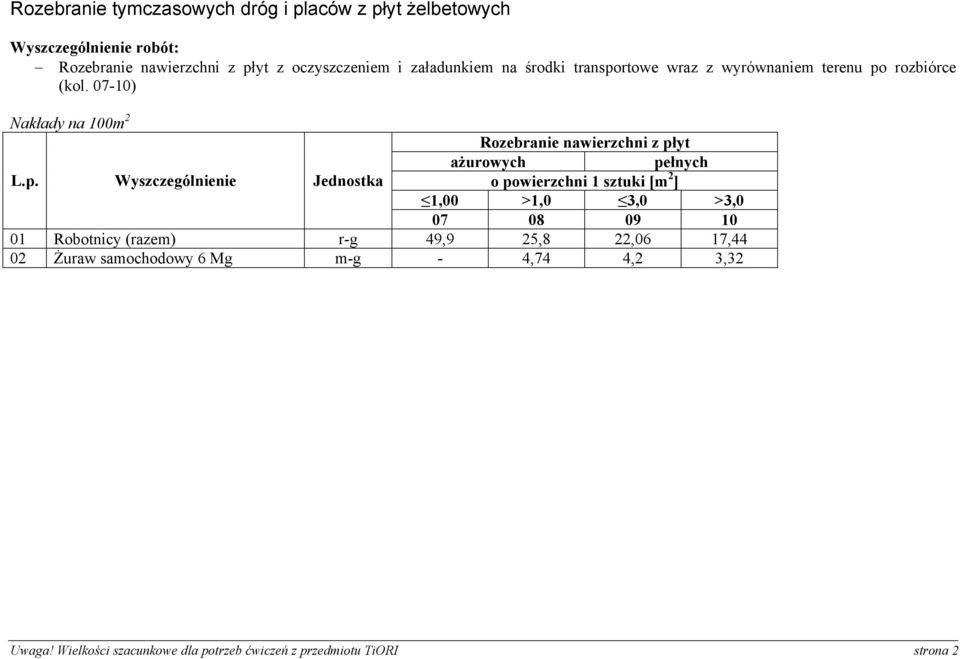

2 Rozebranie tymczasowych dróg i placów z płyt żelbetowych Rozebranie nawierzchni z płyt z oczyszczeniem i załadunkiem na środki transportowe wraz z wyrównaniem terenu po rozbiórce (kol ) Nakłady na 100m 2 Rozebranie nawierzchni z płyt ażurowych pełnych o powierzchni 1 sztuki [m 2 ] 1,00 >1,0 3,0 >3, Robotnicy (razem) r-g 49,9 25,8 22,06 17,44 02 Żuraw samochodowy 6 Mg m-g - 4,74 4,2 3,32 Uwaga! Wielkości szacunkowe dla potrzeb ćwiczeń z przedmiotu TiORI strona 2

3 Roboty ziemne wykonywane koparkami podsiębiernymi z transportem urobku samochodami samowyładowczymi na odległość do 1km Odspojenie i załadowanie ziemi koparką na samochody samowyładowcze (kol ). Zmiany stanowiska koparki w miarę postępu robót (kol ) Przewóz ziemi samochodami samowyładowczymi oraz wyładunek w miejscu wbudowania w nasyp lub na odkład (kol ). Nakłady na 100m 3 gruntu Koparki podsiębierne o pojemności łyżki [m 3 ] 0,4 0,6 kategoria gruntu I-II III I-II III IV Koparka gąsienicowa 0,4 m 3 6,15 7, Koparka gąsienicowa 0,4 m ,85 4,61 6,46 m-g 03 Samochód samowyładowczy do 5 Mg 18,59 20,16 15,92 16,81 18,94 04 Samochód samowyładowczy od 5-10 Mg - - 9,54 10,43 12,55 Uwaga! Wielkości szacunkowe dla potrzeb ćwiczeń z przedmiotu TiORI strona 3

4 Roboty ziemne wykonywane koparkami zgarniakowymi z transportem urobku samochodami samowyładowczymi na odległość do 1km Odspojenie i załadowanie ziemi koparką na samochody samowyładowcze (kol ). Zmiany stanowiska koparki w miarę postępu robót (kol ) Przewóz ziemi samochodami samowyładowczymi oraz wyładunek w miejscu wbudowania w nasyp lub na odkład (kol ). Nakłady na 100m 3 gruntu Koparki zgarniakowe o pojemności zgarniaka [m 3 ] 0,25 0,60 1,20 kategoria gruntu I-II III I-II III I-II III Koparka gąsienicowa 0,25 m 3 7,54 9, Koparka gąsienicowa 0,60 m ,08 5, Koparka gąsienicowa 1,20 m ,77 4,08 m-g 04 Samochód samowyładowczy do 5 Mg 20,16 22,62 16,02 18, Samochód samowyładowczy od 5-10 Mg 13,77 16,26 9,62 12,25 8,16 9,80 06 Samochód samowyładowczy od Mg - - 7,49 10,43 6,47 7,98 Uwaga! Wielkości szacunkowe dla potrzeb ćwiczeń z przedmiotu TiORI strona 4

5 Wprowadzanie gwoździ gruntowych techniką self-drilling Ustawienie kąta odwiertu i pozycjonowanie głowicy wiercącej Zamocowanie żerdzi wraz z koronką wiertniczą Dokręcenie kolejnych żerdzi, łączników i dystanserów Wiercenie z płuczką cementową (w/c=0,8) Iniekcja (w/c=0,4) Zmiana stanowiska pracy wraz z postępem robót Nakłady na 1mb otworu Kategoria gruntu I II III 01 Robotnicy r-g 0,13 0,16 0,20 02 Wiertnica, kompresor, zestaw iniekcyjny m-g 0,027 0,032 0, Cement (płuczka) 30/16, 30/11 40/16 04 Cement (iniekt) 30/16, 30/11 40/16 05 Żerdzie 30/16 (3m/4m) 30/11 (2m/3m/4m) 40/16 (3m) kg 22,0 33,0 kg 30,0 40,0 szt. 0,33/0,25 0,5/0,33/0,25 0,33 22,0 33,0 30,0 40,0 0,33/0,25 0,5/0,33/0,25 0,33 22,0 33,0 30,0 40,0 0,33/0,25 0,5/0,33/0,25 0,33 Uwaga! Wielkości szacunkowe dla potrzeb ćwiczeń z przedmiotu TiORI strona 5

6 Zabezpieczenie skarp biowłókniną Ułożenie rolek biowłókniny na krawędzi skarpy. Pokrycie skarpy humusem.o grubości 5cm. Transport materiałów w strefie roboczej. Rozkładanie biowłókniny od góry do dołu z przybiciem jej do powierzchni skarpy. Nakłady na 100m 2 umacnianej powierzchni Rozkładanie i mocowanie biowłókniny 01 Robotnicy r-g 41,40 02 Biowłóknina m 2 105,00 03 Szpilki stalowe φ6 mb 12,50 04 Humus m 3 3,10 Montaż siatki ochronnej Podebranie gruntu w otoczeniu gwoździ gruntowych Ułożenie rolek siatki na krawędzi skarpy wraz z ich zamocowaniem Rozwinięcie siatki na skarpie Połączenie płacht siatki łącznikami systemowymi Montaż płytek kotwiących i dociskanie ich do powierzchni skarpy Nakłady na 10mb siatki Łączenie płacht siatki Docisk płyt kotwiących na styk na zakład rozstawa [m] 1x1 rozstawa [m] 2x2 01 Robotnicy r-g 0,67 1,33 2,8 0,7 02 Łączniki zaciskowe szt Uwaga! Wielkości szacunkowe dla potrzeb ćwiczeń z przedmiotu TiORI strona 6
