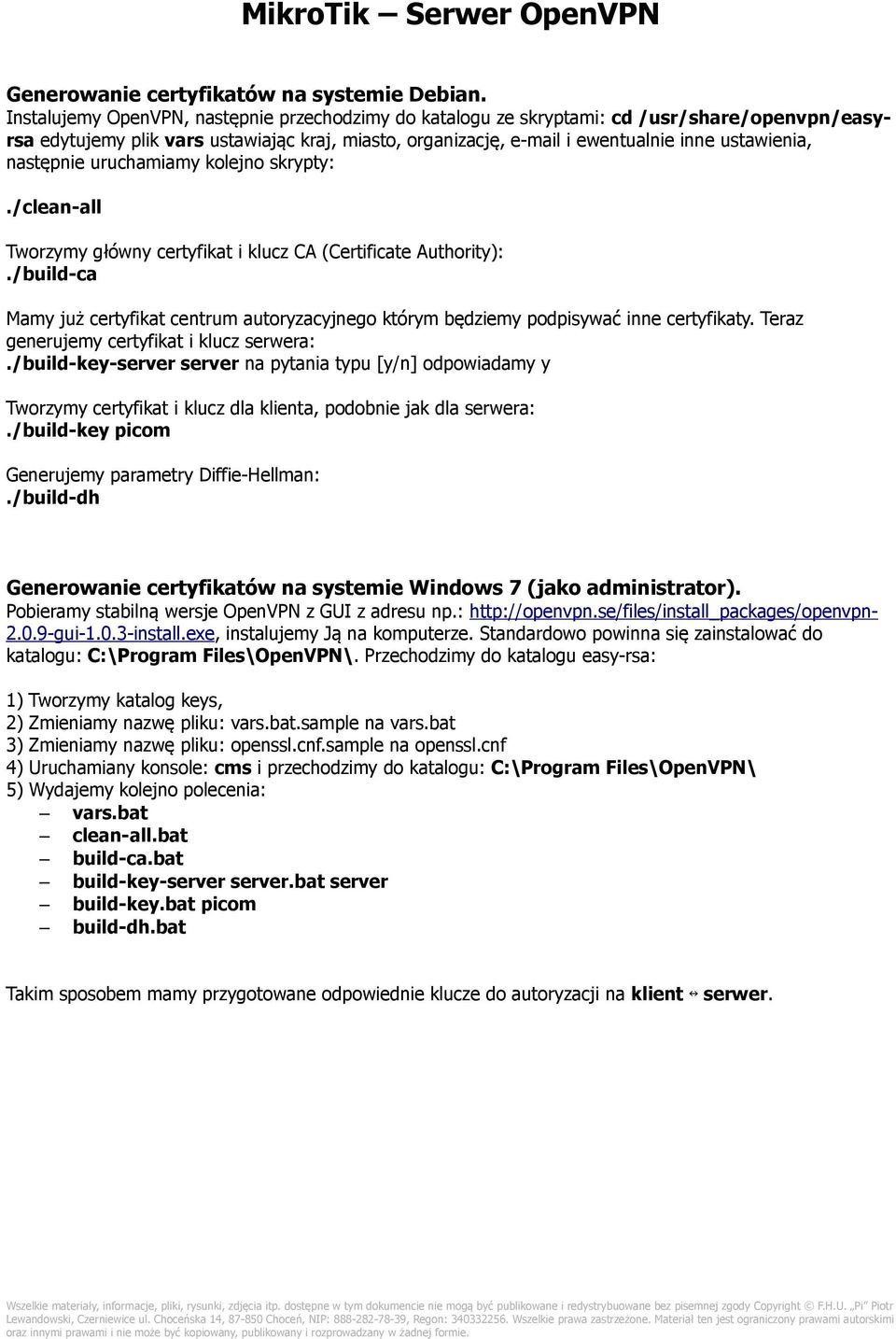

1 MikroTik Serwer OpenVPN Generowanie certyfikatów na systemie Debian. Instalujemy OpenVPN, następnie przechodzimy do katalogu ze skryptami: cd /usr/share/openvpn/easyrsa edytujemy plik vars ustawiając kraj, miasto, organizację, i ewentualnie inne ustawienia, następnie uruchamiamy kolejno skrypty:./clean-all Tworzymy główny certyfikat i klucz CA (Certificate Authority):./build-ca Mamy już certyfikat centrum autoryzacyjnego którym będziemy podpisywać inne certyfikaty. Teraz generujemy certyfikat i klucz serwera:./build-key-server server na pytania typu [y/n] odpowiadamy y Tworzymy certyfikat i klucz dla klienta, podobnie jak dla serwera:./build-key picom Generujemy parametry Diffie-Hellman:./build-dh Generowanie certyfikatów na systemie Windows 7 (jako administrator). Pobieramy stabilną wersje OpenVPN z GUI z adresu np.: gui install.exe, instalujemy Ją na komputerze. Standardowo powinna się zainstalować do katalogu: C:\Program Files\OpenVPN\. Przechodzimy do katalogu easy-rsa: 1) Tworzymy katalog keys, 2) Zmieniamy nazwę pliku: vars.bat.sample na vars.bat 3) Zmieniamy nazwę pliku: openssl.cnf.sample na openssl.cnf 4) Uruchamiany konsole: cms i przechodzimy do katalogu: C:\Program Files\OpenVPN\ 5) Wydajemy kolejno polecenia: vars.bat clean-all.bat build-ca.bat build-key-server server.bat server build-key.bat picom build-dh.bat Takim sposobem mamy przygotowane odpowiednie klucze do autoryzacji na klient serwer.

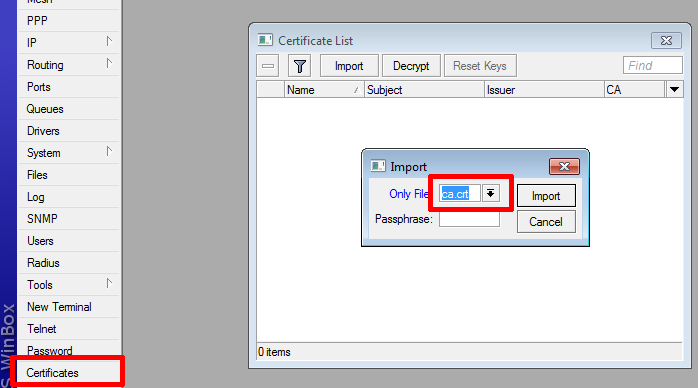

2 1) Logujmy się na MikroTika, i z menu bocznego wybieramy Files. Do nowo otwartego okna kopiujemy dwa pliki: ca.crt ca.key wygenerowany certyfikat i klucz serwera. 2) Następnie z menu bocznego wybieramy Certificates, klikamy na przycisk import i wybieramy ca.crt. Czyli zaimportujemy certyfikat który wgraliśmy na MikroTika.

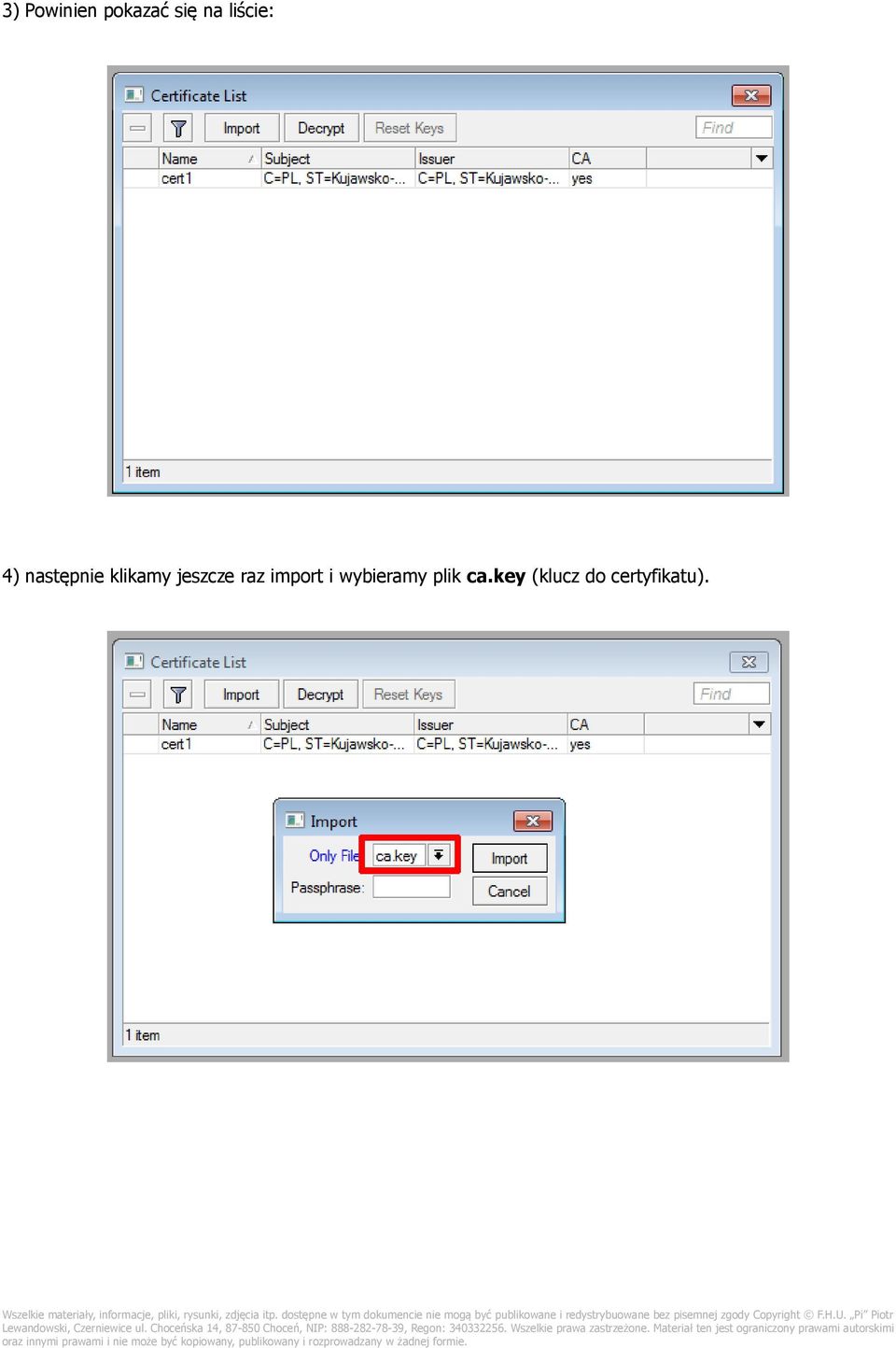

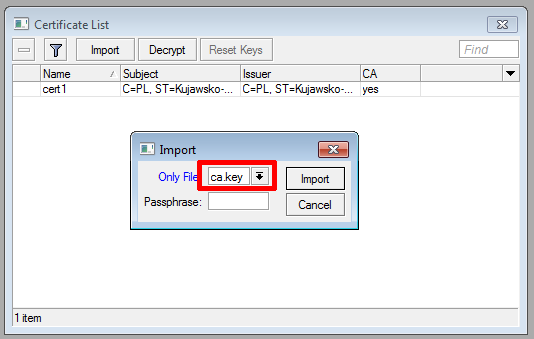

3 3) Powinien pokazać się na liście: 4) następnie klikamy jeszcze raz import i wybieramy plik ca.key (klucz do certyfikatu).

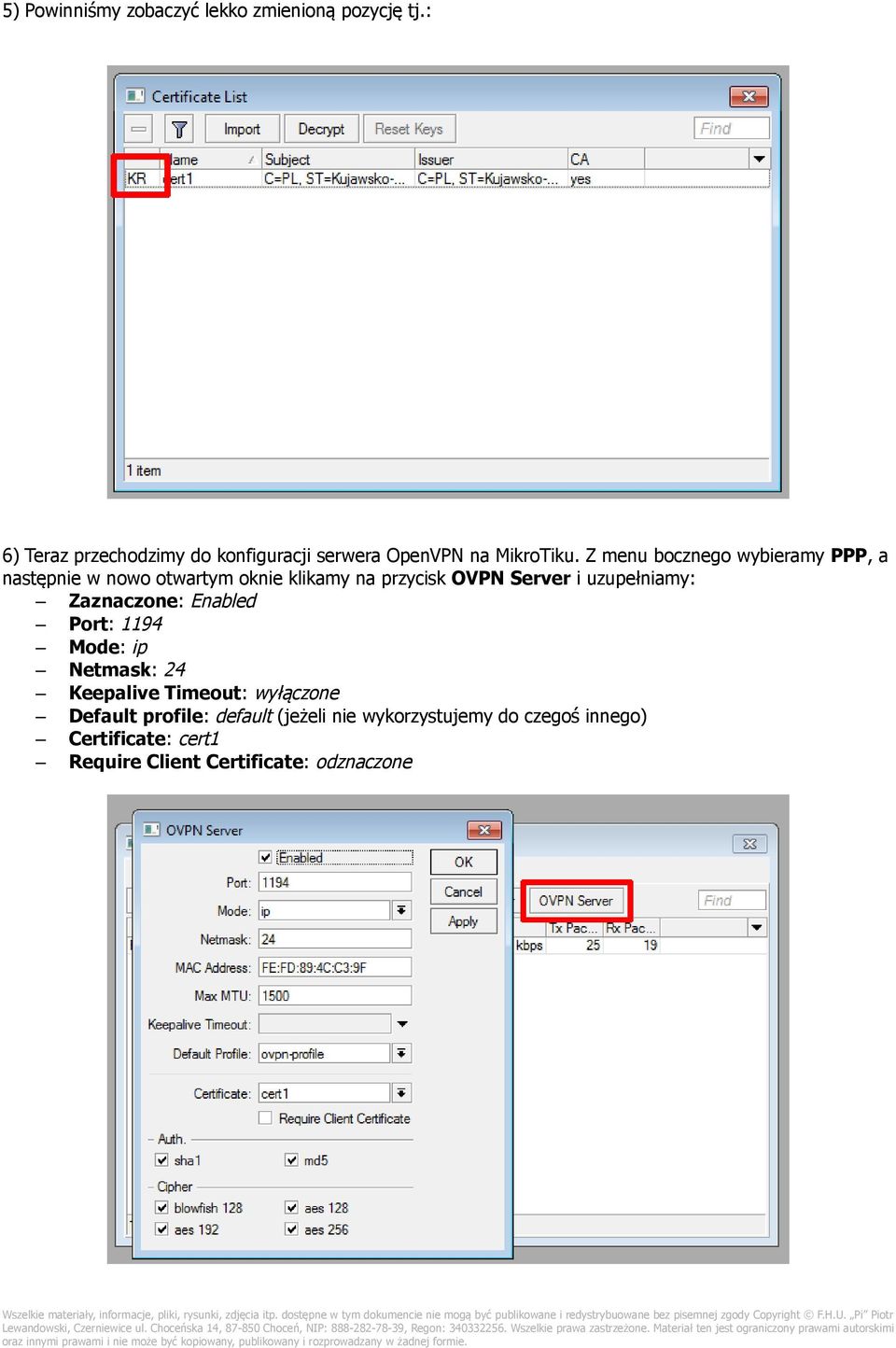

4 5) Powinniśmy zobaczyć lekko zmienioną pozycję tj.: 6) Teraz przechodzimy do konfiguracji serwera OpenVPN na MikroTiku. Z menu bocznego wybieramy PPP, a następnie w nowo otwartym oknie klikamy na przycisk OVPN Server i uzupełniamy: Zaznaczone: Enabled Port: 1194 Mode: ip Netmask: 24 Keepalive Timeout: wyłączone Default profile: default (jeżeli nie wykorzystujemy do czegoś innego) Certificate: cert1 Require Client Certificate: odznaczone

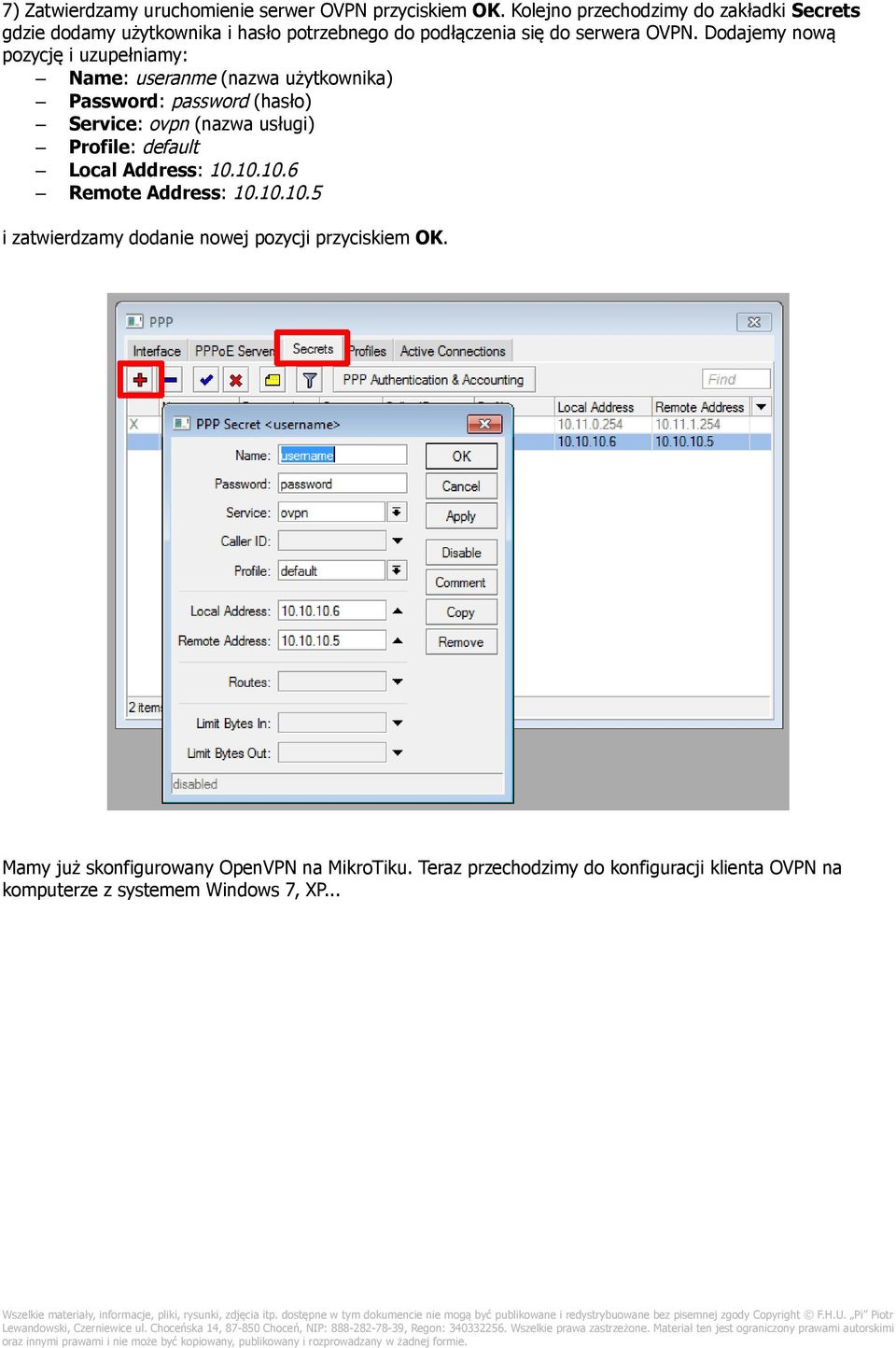

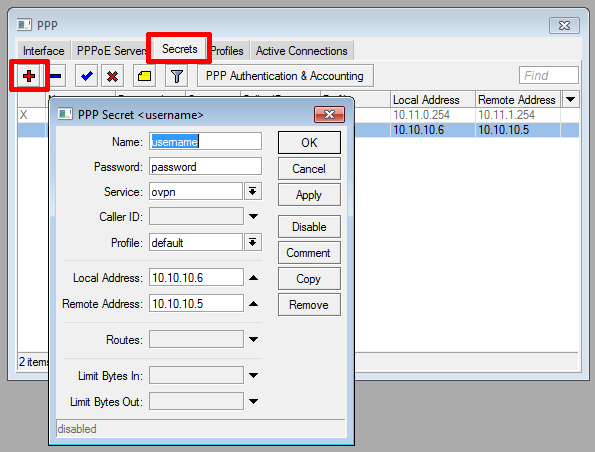

5 7) Zatwierdzamy uruchomienie serwer OVPN przyciskiem OK. Kolejno przechodzimy do zakładki Secrets gdzie dodamy użytkownika i hasło potrzebnego do podłączenia się do serwera OVPN. Dodajemy nową pozycję i uzupełniamy: Name: useranme (nazwa użytkownika) Password: password (hasło) Service: ovpn (nazwa usługi) Profile: default Local Address: Remote Address: i zatwierdzamy dodanie nowej pozycji przyciskiem OK. Mamy już skonfigurowany OpenVPN na MikroTiku. Teraz przechodzimy do konfiguracji klienta OVPN na komputerze z systemem Windows 7, XP...

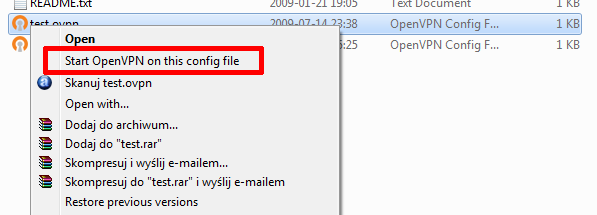

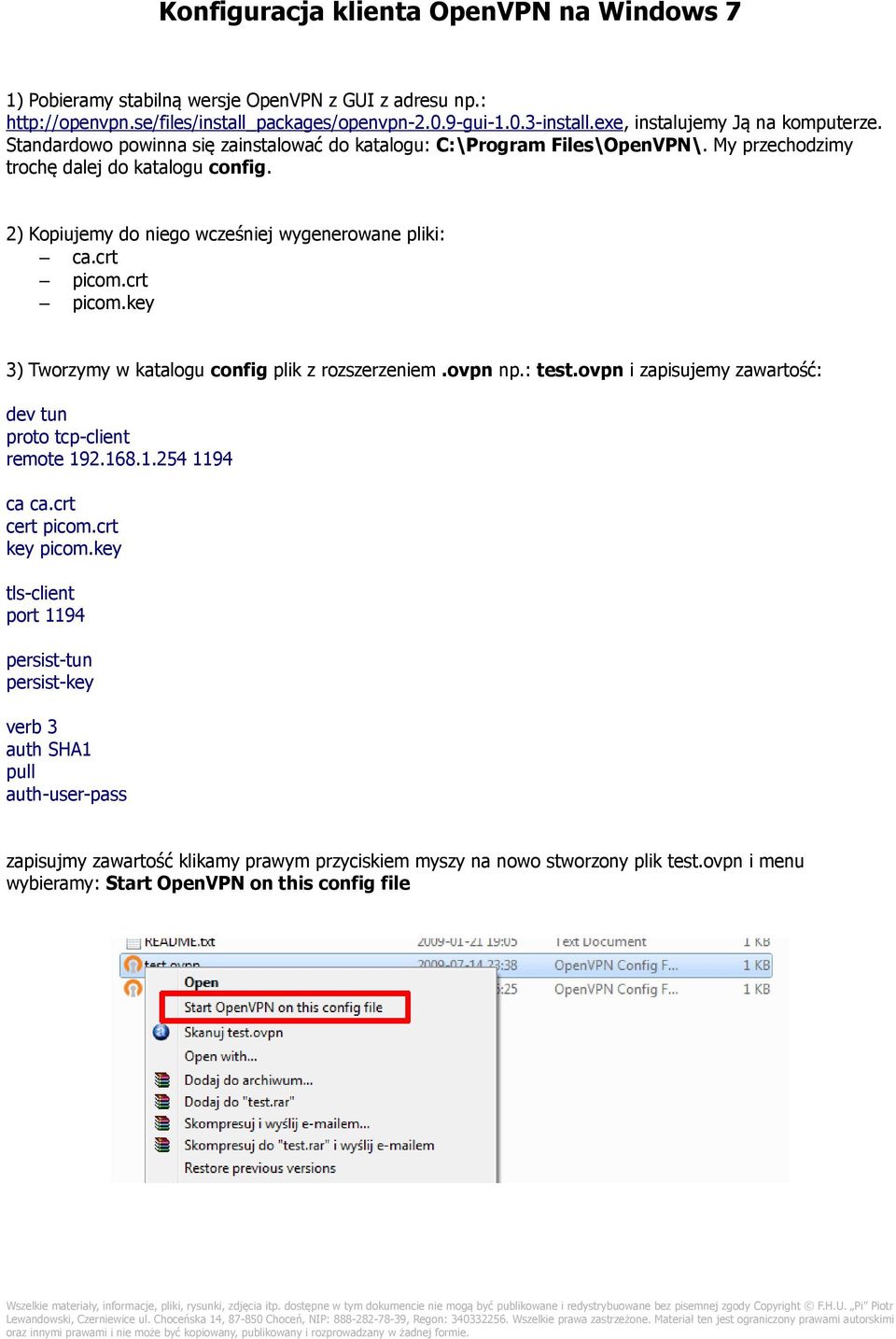

6 Konfiguracja klienta OpenVPN na Windows 7 1) Pobieramy stabilną wersje OpenVPN z GUI z adresu np.: instalujemy Ją na komputerze. Standardowo powinna się zainstalować do katalogu: C:\Program Files\OpenVPN\. My przechodzimy trochę dalej do katalogu config. 2) Kopiujemy do niego wcześniej wygenerowane pliki: ca.crt picom.crt picom.key 3) Tworzymy w katalogu config plik z rozszerzeniem.ovpn np.: test.ovpn i zapisujemy zawartość: dev tun proto tcp-client remote ca ca.crt cert picom.crt key picom.key tls-client port 1194 persist-tun persist-key verb 3 auth SHA1 pull auth-user-pass zapisujmy zawartość klikamy prawym przyciskiem myszy na nowo stworzony plik test.ovpn i menu wybieramy: Start OpenVPN on this config file

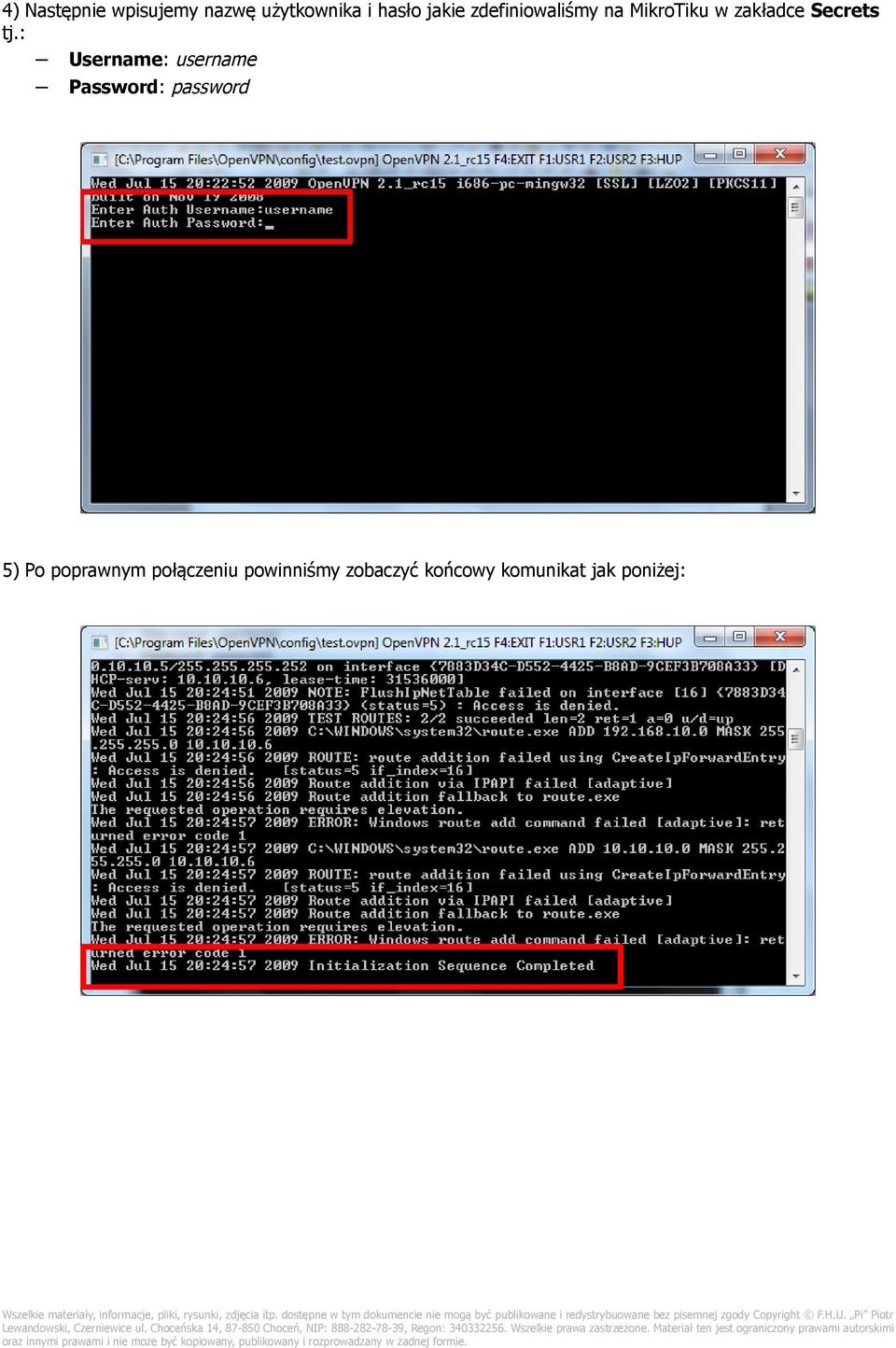

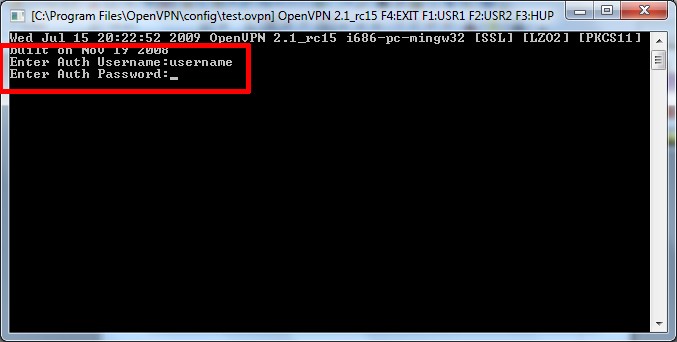

7 4) Następnie wpisujemy nazwę użytkownika i hasło jakie zdefiniowaliśmy na MikroTiku w zakładce Secrets tj.: Username: username Password: password 5) Po poprawnym połączeniu powinniśmy zobaczyć końcowy komunikat jak poniżej:

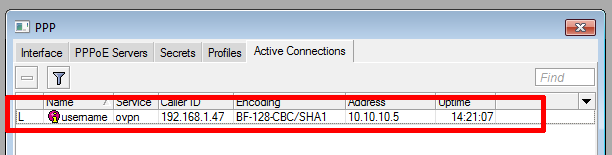

8 6) Na MikroTiku po wybraniu z menu bocznego PPP i przejścia do zakładki Active Connections powinniśmy zobaczyć nasze aktywne połączenie.
