TRUST 270KD SILVERLINE KEYBOARD & WIRELESS MOUSE

Transkrypt

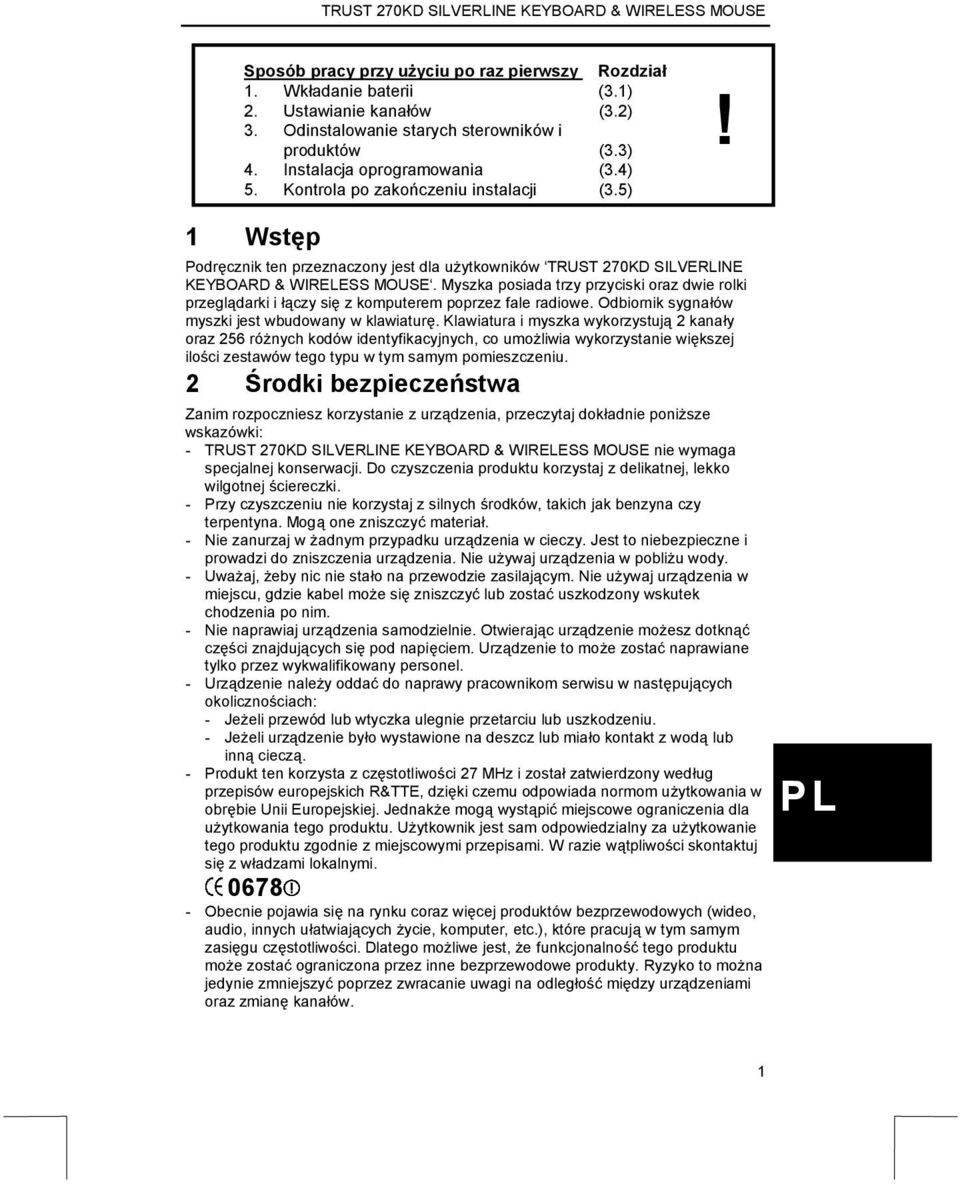

1 Sposób pracy przy użyciu po raz pierwszy Rozdział 1. Wkładanie baterii (3.1) 2. Ustawianie kanałów (3.2) 3. Odinstalowanie starych sterowników i produktów (3.3) 4. Instalacja oprogramowania (3.4) 5. Kontrola po zakończeniu instalacji (3.5)! 1 Wstęp Podręcznik ten przeznaczony jest dla użytkowników TRUST 270KD SILVERLINE KEYBOARD & WIRELESS MOUSE. Myszka posiada trzy przyciski oraz dwie rolki przeglądarki i łączy się z komputerem poprzez fale radiowe. Odbiornik sygnałów myszki jest wbudowany w klawiaturę. Klawiatura i myszka wykorzystują 2 kanały oraz 256 różnych kodów identyfikacyjnych, co umożliwia wykorzystanie większej ilości zestawów tego typu w tym samym pomieszczeniu. 2 Środki bezpieczeństwa Zanim rozpoczniesz korzystanie z urządzenia, przeczytaj dokładnie poniższe wskazówki: - TRUST 270KD SILVERLINE KEYBOARD & WIRELESS MOUSE nie wymaga specjalnej konserwacji. Do czyszczenia produktu korzystaj z delikatnej, lekko wilgotnej ściereczki. - Przy czyszczeniu nie korzystaj z silnych środków, takich jak benzyna czy terpentyna. Mogą one zniszczyć materiał. - Nie zanurzaj w żadnym przypadku urządzenia w cieczy. Jest to niebezpieczne i prowadzi do zniszczenia urządzenia. Nie używaj urządzenia w pobliżu wody. - Uważaj, żeby nic nie stało na przewodzie zasilającym. Nie używaj urządzenia w miejscu, gdzie kabel może się zniszczyć lub zostać uszkodzony wskutek chodzenia po nim. - Nie naprawiaj urządzenia samodzielnie. Otwierając urządzenie możesz dotknąć części znajdujących się pod napięciem. Urządzenie to może zostać naprawiane tylko przez wykwalifikowany personel. - Urządzenie należy oddać do naprawy pracownikom serwisu w następujących okolicznościach: - Jeżeli przewód lub wtyczka ulegnie przetarciu lub uszkodzeniu. - Jeżeli urządzenie było wystawione na deszcz lub miało kontakt z wodą lub inną cieczą. - Produkt ten korzysta z częstotliwości 27 MHz i został zatwierdzony według przepisów europejskich R&TTE, dzięki czemu odpowiada normom użytkowania w obrębie Unii Europejskiej. Jednakże mogą wystąpić miejscowe ograniczenia dla użytkowania tego produktu. Użytkownik jest sam odpowiedzialny za użytkowanie tego produktu zgodnie z miejscowymi przepisami. W razie wątpliwości skontaktuj się z władzami lokalnymi Obecnie pojawia się na rynku coraz więcej produktów bezprzewodowych (wideo, audio, innych ułatwiających życie, komputer, etc.), które pracują w tym samym zasięgu częstotliwości. Dlatego możliwe jest, że funkcjonalność tego produktu może zostać ograniczona przez inne bezprzewodowe produkty. Ryzyko to można jedynie zmniejszyć poprzez zwracanie uwagi na odległość między urządzeniami oraz zmianę kanałów. 1

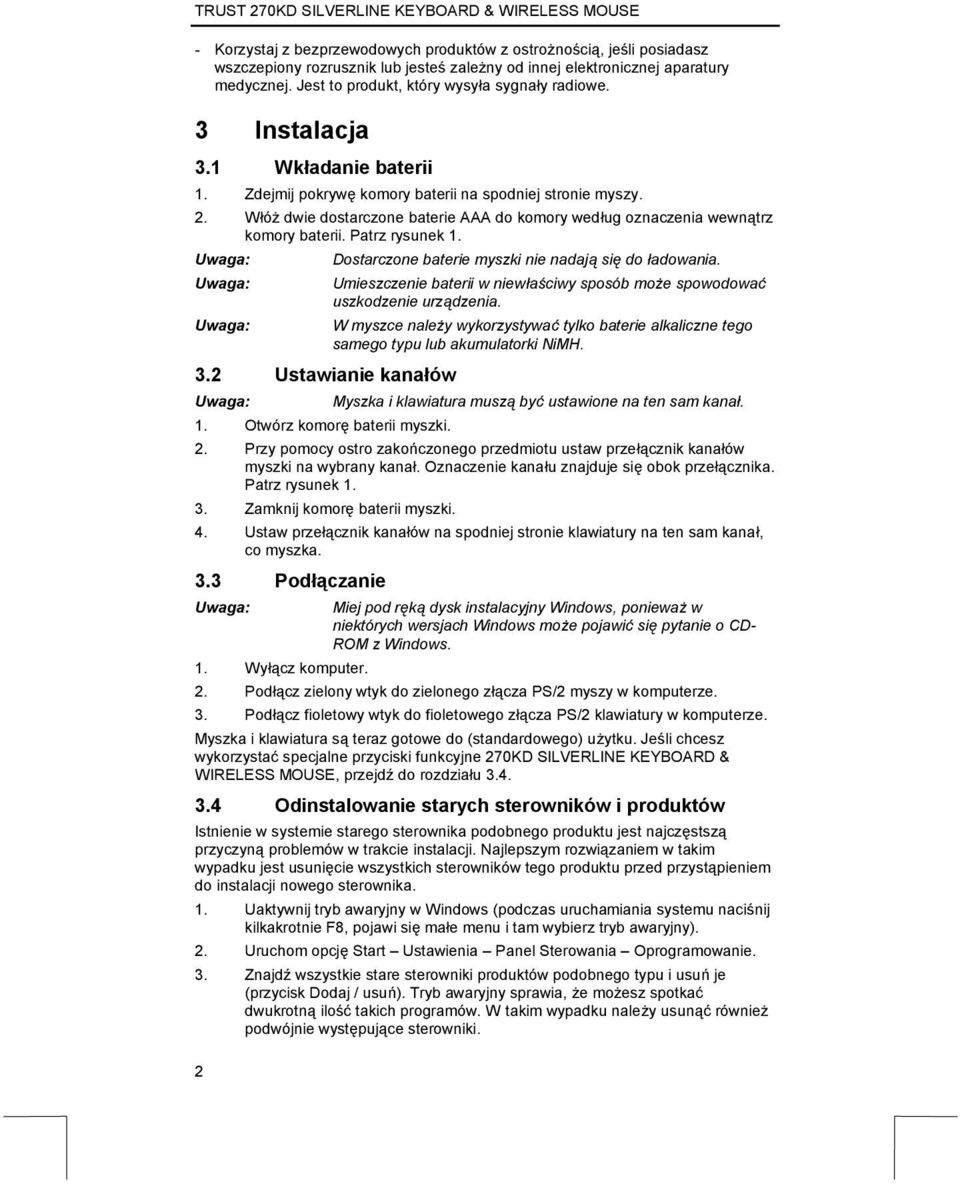

2 - Korzystaj z bezprzewodowych produktów z ostrożnością, jeśli posiadasz wszczepiony rozrusznik lub jesteś zależny od innej elektronicznej aparatury medycznej. Jest to produkt, który wysyła sygnały radiowe. 3 Instalacja 3.1 Wkładanie baterii 1. Zdejmij pokrywę komory baterii na spodniej stronie myszy. 2. Włóż dwie dostarczone baterie AAA do komory według oznaczenia wewnątrz komory baterii. Patrz rysunek 1. Dostarczone baterie myszki nie nadają się do ładowania. Umieszczenie baterii w niewłaściwy sposób może spowodować uszkodzenie urządzenia. W myszce należy wykorzystywać tylko baterie alkaliczne tego samego typu lub akumulatorki NiMH. 3.2 Ustawianie kanałów Myszka i klawiatura muszą być ustawione na ten sam kanał. 1. Otwórz komorę baterii myszki. 2. Przy pomocy ostro zakończonego przedmiotu ustaw przełącznik kanałów myszki na wybrany kanał. Oznaczenie kanału znajduje się obok przełącznika. Patrz rysunek Zamknij komorę baterii myszki. 4. Ustaw przełącznik kanałów na spodniej stronie klawiatury na ten sam kanał, co myszka. 3.3 Podłączanie Miej pod ręką dysk instalacyjny Windows, ponieważ w niektórych wersjach Windows może pojawić się pytanie o CD- ROM z Windows. 1. Wyłącz komputer. 2. Podłącz zielony wtyk do zielonego złącza PS/2 myszy w komputerze. 3. Podłącz fioletowy wtyk do fioletowego złącza PS/2 klawiatury w komputerze. Myszka i klawiatura są teraz gotowe do (standardowego) użytku. Jeśli chcesz wykorzystać specjalne przyciski funkcyjne 270KD SILVERLINE KEYBOARD & WIRELESS MOUSE, przejdź do rozdziału Odinstalowanie starych sterowników i produktów Istnienie w systemie starego sterownika podobnego produktu jest najczęstszą przyczyną problemów w trakcie instalacji. Najlepszym rozwiązaniem w takim wypadku jest usunięcie wszystkich sterowników tego produktu przed przystąpieniem do instalacji nowego sterownika. 1. Uaktywnij tryb awaryjny w Windows (podczas uruchamiania systemu naciśnij kilkakrotnie F8, pojawi się małe menu i tam wybierz tryb awaryjny). 2. Uruchom opcję Start Ustawienia Panel Sterowania Oprogramowanie. 3. Znajdź wszystkie stare sterowniki produktów podobnego typu i usuń je (przycisk Dodaj / usuń). Tryb awaryjny sprawia, że możesz spotkać dwukrotną ilość takich programów. W takim wypadku należy usunąć również podwójnie występujące sterowniki. 2

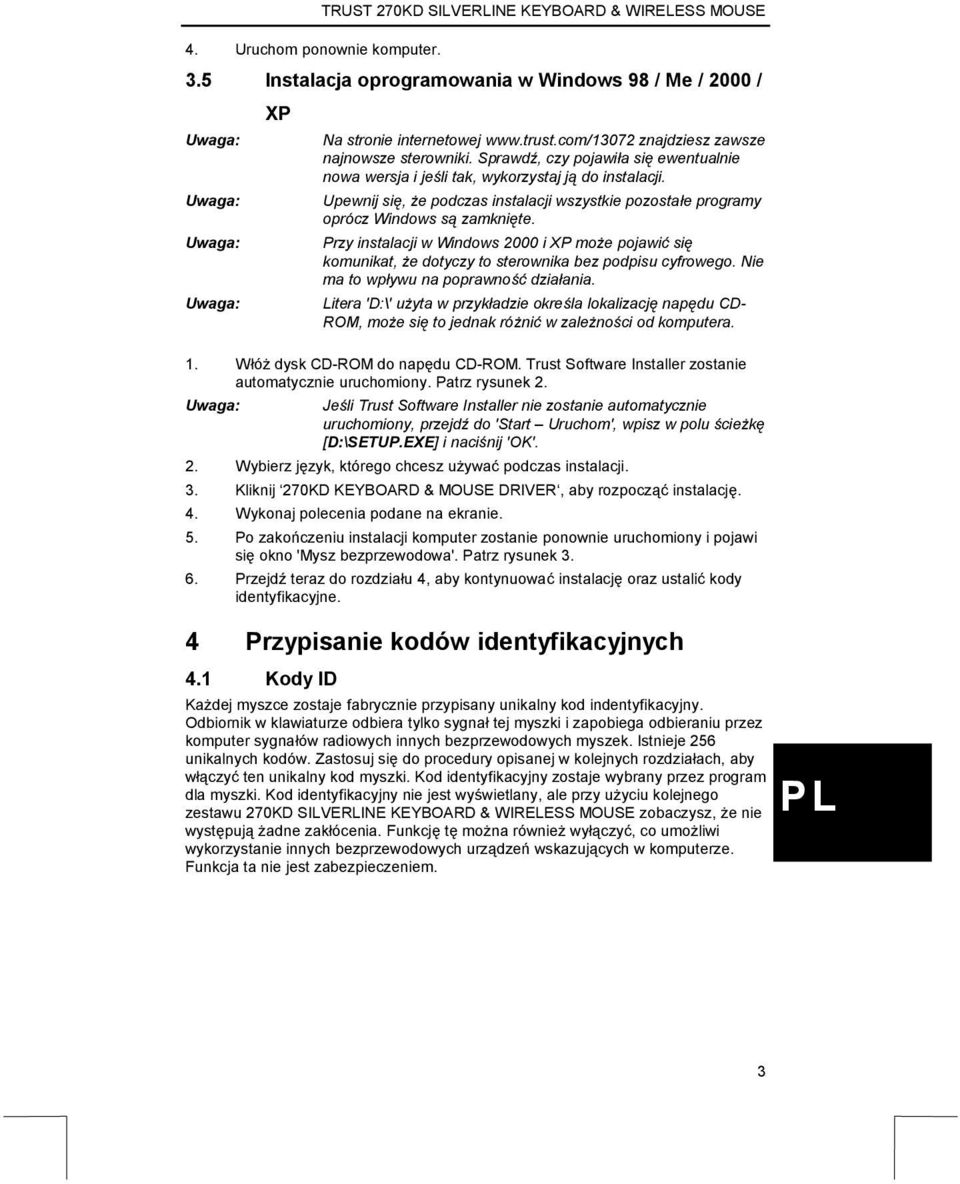

3 4. Uruchom ponownie komputer. TRUST 270KD SILVERLINE KEYBOARD & WIRELESS MOUSE 3.5 Instalacja oprogramowania w Windows 98 / Me / 2000 / XP Na stronie internetowej znajdziesz zawsze najnowsze sterowniki. Sprawdź, czy pojawiła się ewentualnie nowa wersja i jeśli tak, wykorzystaj ją do instalacji. Upewnij się, że podczas instalacji wszystkie pozostałe programy oprócz Windows są zamknięte. Przy instalacji w Windows 2000 i XP może pojawić się komunikat, że dotyczy to sterownika bez podpisu cyfrowego. Nie ma to wpływu na poprawność działania. Litera 'D:\' użyta w przykładzie określa lokalizację napędu CD- ROM, może się to jednak różnić w zależności od komputera. 1. Włóż dysk CD-ROM do napędu CD-ROM. Trust Software Installer zostanie automatycznie uruchomiony. Patrz rysunek 2. Jeśli Trust Software Installer nie zostanie automatycznie uruchomiony, przejdź do 'Start Uruchom', wpisz w polu ścieżkę [D:\SETUP.EXE] i naciśnij 'OK'. 2. Wybierz język, którego chcesz używać podczas instalacji. 3. Kliknij 270KD KEYBOARD & MOUSE DRIVER, aby rozpocząć instalację. 4. Wykonaj polecenia podane na ekranie. 5. Po zakończeniu instalacji komputer zostanie ponownie uruchomiony i pojawi się okno 'Mysz bezprzewodowa'. Patrz rysunek Przejdź teraz do rozdziału 4, aby kontynuować instalację oraz ustalić kody identyfikacyjne. 4 Przypisanie kodów identyfikacyjnych 4.1 Kody ID Każdej myszce zostaje fabrycznie przypisany unikalny kod indentyfikacyjny. Odbiornik w klawiaturze odbiera tylko sygnał tej myszki i zapobiega odbieraniu przez komputer sygnałów radiowych innych bezprzewodowych myszek. Istnieje 256 unikalnych kodów. Zastosuj się do procedury opisanej w kolejnych rozdziałach, aby włączyć ten unikalny kod myszki. Kod identyfikacyjny zostaje wybrany przez program dla myszki. Kod identyfikacyjny nie jest wyświetlany, ale przy użyciu kolejnego zestawu 270KD SILVERLINE KEYBOARD & WIRELESS MOUSE zobaczysz, że nie występują żadne zakłócenia. Funkcję tę można również wyłączyć, co umożliwi wykorzystanie innych bezprzewodowych urządzeń wskazujących w komputerze. Funkcja ta nie jest zabezpieczeniem. 3

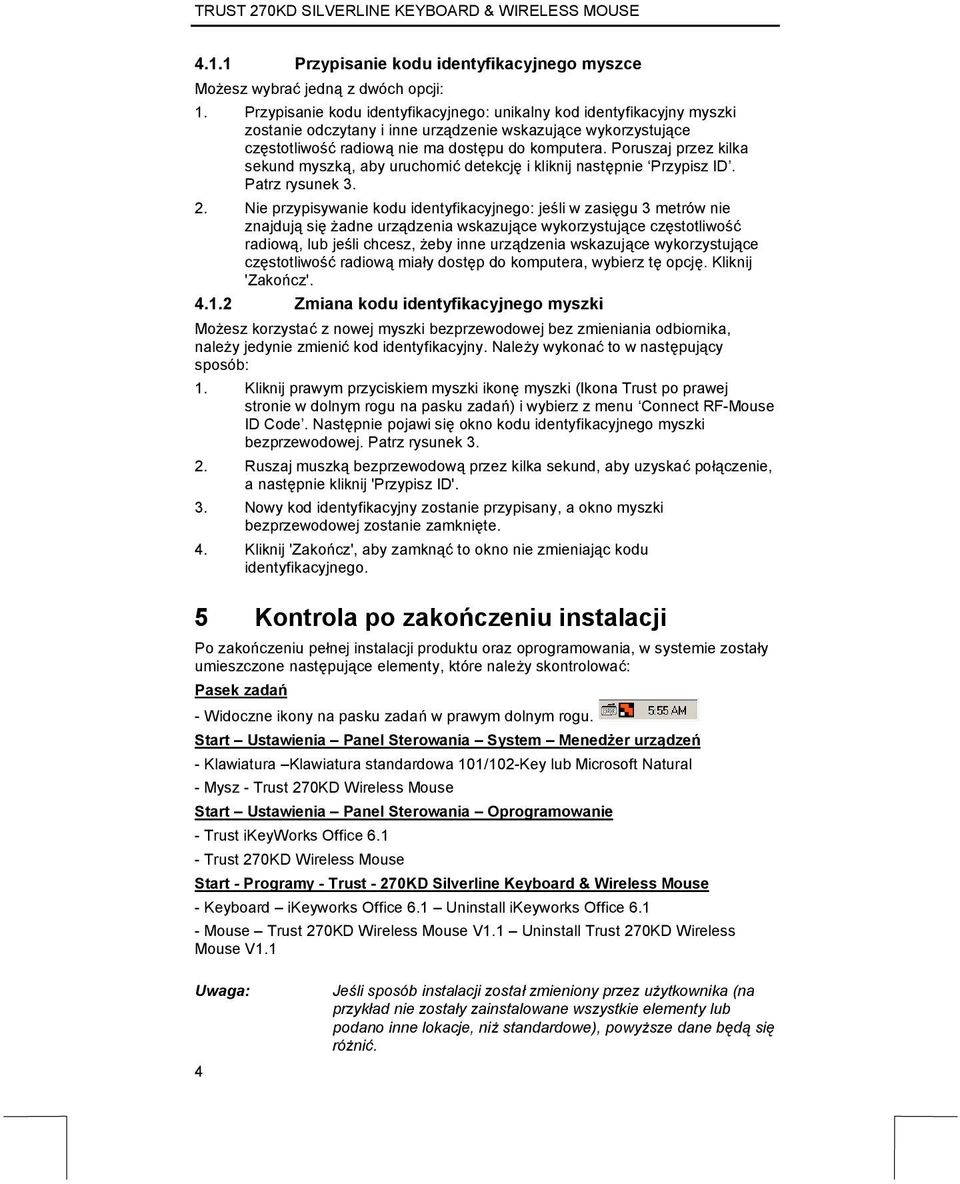

4 4.1.1 Przypisanie kodu identyfikacyjnego myszce Możesz wybrać jedną z dwóch opcji: 1. Przypisanie kodu identyfikacyjnego: unikalny kod identyfikacyjny myszki zostanie odczytany i inne urządzenie wskazujące wykorzystujące częstotliwość radiową nie ma dostępu do komputera. Poruszaj przez kilka sekund myszką, aby uruchomić detekcję i kliknij następnie Przypisz ID. Patrz rysunek Nie przypisywanie kodu identyfikacyjnego: jeśli w zasięgu 3 metrów nie znajdują się żadne urządzenia wskazujące wykorzystujące częstotliwość radiową, lub jeśli chcesz, żeby inne urządzenia wskazujące wykorzystujące częstotliwość radiową miały dostęp do komputera, wybierz tę opcję. Kliknij 'Zakończ' Zmiana kodu identyfikacyjnego myszki Możesz korzystać z nowej myszki bezprzewodowej bez zmieniania odbiornika, należy jedynie zmienić kod identyfikacyjny. Należy wykonać to w następujący sposób: 1. Kliknij prawym przyciskiem myszki ikonę myszki (Ikona Trust po prawej stronie w dolnym rogu na pasku zadań) i wybierz z menu Connect RF-Mouse ID Code. Następnie pojawi się okno kodu identyfikacyjnego myszki bezprzewodowej. Patrz rysunek Ruszaj muszką bezprzewodową przez kilka sekund, aby uzyskać połączenie, a następnie kliknij 'Przypisz ID'. 3. Nowy kod identyfikacyjny zostanie przypisany, a okno myszki bezprzewodowej zostanie zamknięte. 4. Kliknij 'Zakończ', aby zamknąć to okno nie zmieniając kodu identyfikacyjnego. 5 Kontrola po zakończeniu instalacji Po zakończeniu pełnej instalacji produktu oraz oprogramowania, w systemie zostały umieszczone następujące elementy, które należy skontrolować: Pasek zadań - Widoczne ikony na pasku zadań w prawym dolnym rogu. Start Ustawienia Panel Sterowania System Menedżer urządzeń - Klawiatura Klawiatura standardowa 101/102-Key lub Microsoft Natural - Mysz - Trust 270KD Wireless Mouse Start Ustawienia Panel Sterowania Oprogramowanie - Trust ikeyworks Office Trust 270KD Wireless Mouse Start - Programy - Trust - 270KD Silverline Keyboard & Wireless Mouse - Keyboard ikeyworks Office 6.1 Uninstall ikeyworks Office Mouse Trust 270KD Wireless Mouse V1.1 Uninstall Trust 270KD Wireless Mouse V1.1 4 Jeśli sposób instalacji został zmieniony przez użytkownika (na przykład nie zostały zainstalowane wszystkie elementy lub podano inne lokacje, niż standardowe), powyższe dane będą się różnić.

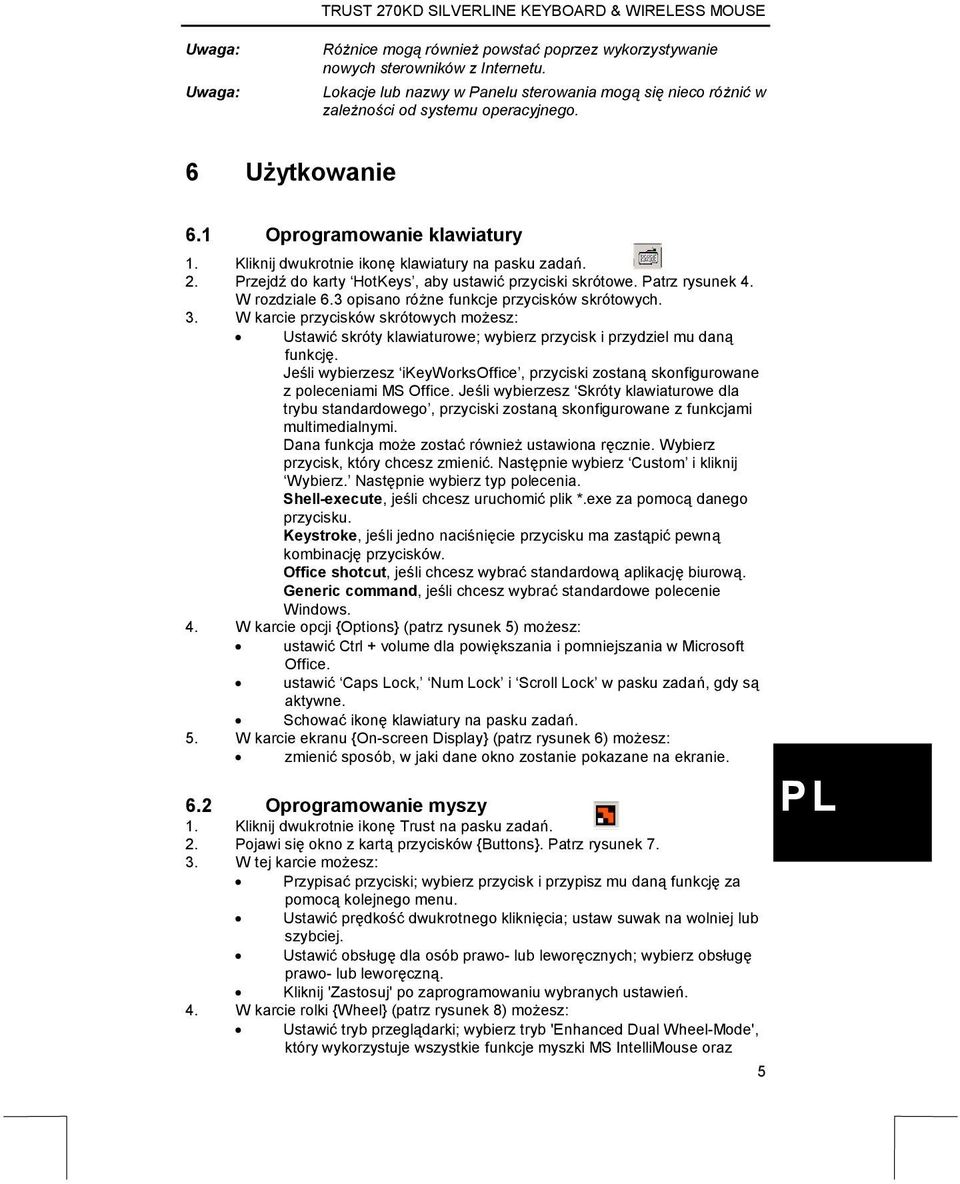

5 Różnice mogą również powstać poprzez wykorzystywanie nowych sterowników z Internetu. Lokacje lub nazwy w Panelu sterowania mogą się nieco różnić w zależności od systemu operacyjnego. 6 Użytkowanie 6.1 Oprogramowanie klawiatury 1. Kliknij dwukrotnie ikonę klawiatury na pasku zadań. 2. Przejdź do karty HotKeys, aby ustawić przyciski skrótowe. Patrz rysunek 4. W rozdziale 6.3 opisano różne funkcje przycisków skrótowych. 3. W karcie przycisków skrótowych możesz: Ustawić skróty klawiaturowe; wybierz przycisk i przydziel mu daną funkcję. Jeśli wybierzesz ikeyworksoffice, przyciski zostaną skonfigurowane z poleceniami MS Office. Jeśli wybierzesz Skróty klawiaturowe dla trybu standardowego, przyciski zostaną skonfigurowane z funkcjami multimedialnymi. Dana funkcja może zostać również ustawiona ręcznie. Wybierz przycisk, który chcesz zmienić. Następnie wybierz Custom i kliknij Wybierz. Następnie wybierz typ polecenia. Shell-execute, jeśli chcesz uruchomić plik *.exe za pomocą danego przycisku. Keystroke, jeśli jedno naciśnięcie przycisku ma zastąpić pewną kombinację przycisków. Office shotcut, jeśli chcesz wybrać standardową aplikację biurową. Generic command, jeśli chcesz wybrać standardowe polecenie Windows. 4. W karcie opcji {Options} (patrz rysunek 5) możesz: ustawić Ctrl + volume dla powiększania i pomniejszania w Microsoft Office. ustawić Caps Lock, Num Lock i Scroll Lock w pasku zadań, gdy są aktywne. Schować ikonę klawiatury na pasku zadań. 5. W karcie ekranu {On-screen Display} (patrz rysunek 6) możesz: zmienić sposób, w jaki dane okno zostanie pokazane na ekranie. 6.2 Oprogramowanie myszy 1. Kliknij dwukrotnie ikonę Trust na pasku zadań. 2. Pojawi się okno z kartą przycisków {Buttons}. Patrz rysunek W tej karcie możesz: Przypisać przyciski; wybierz przycisk i przypisz mu daną funkcję za pomocą kolejnego menu. Ustawić prędkość dwukrotnego kliknięcia; ustaw suwak na wolniej lub szybciej. Ustawić obsługę dla osób prawo- lub leworęcznych; wybierz obsługę prawo- lub leworęczną. Kliknij 'Zastosuj' po zaprogramowaniu wybranych ustawień. 4. W karcie rolki {Wheel} (patrz rysunek 8) możesz: Ustawić tryb przeglądarki; wybierz tryb 'Enhanced Dual Wheel-Mode', który wykorzystuje wszystkie funkcje myszki MS IntelliMouse oraz 5

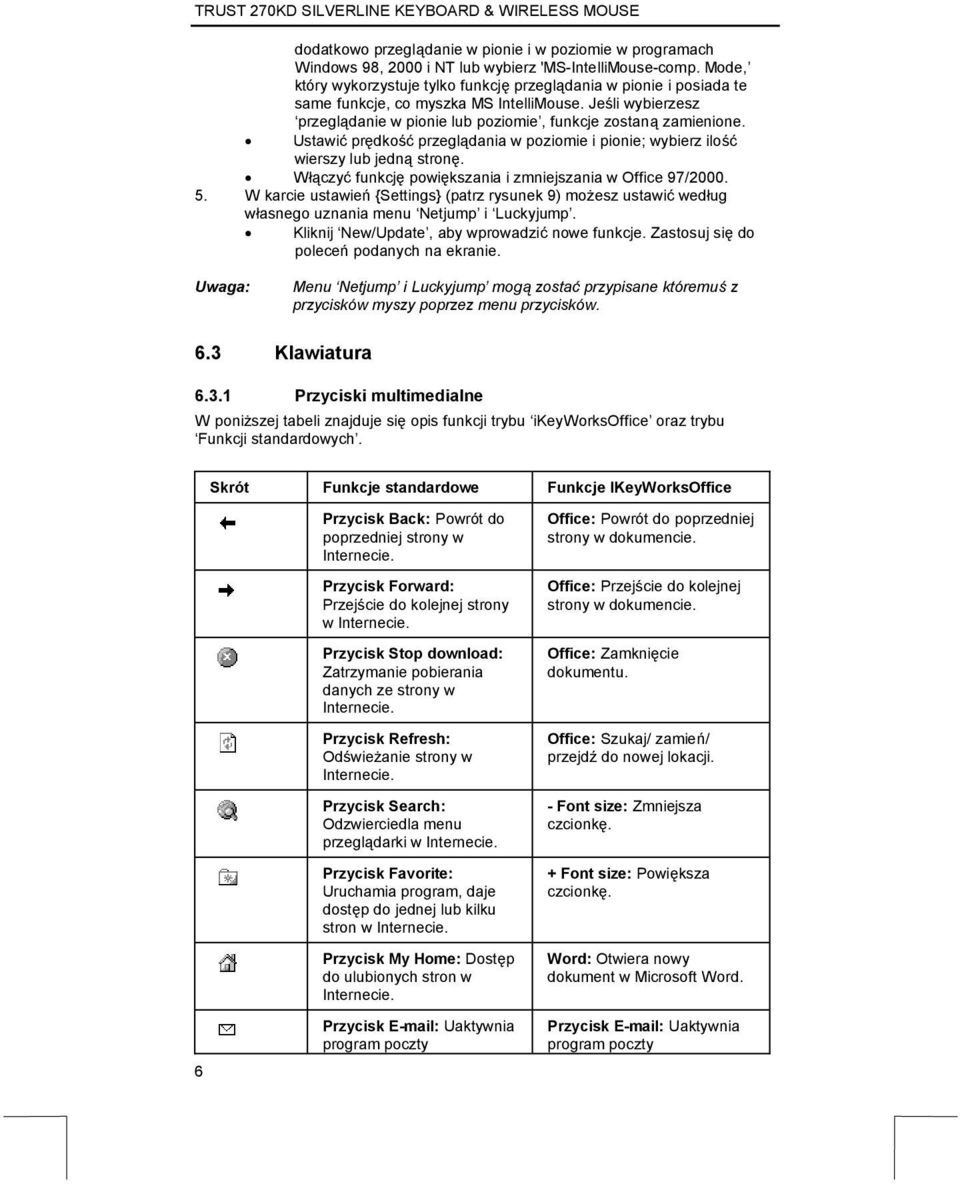

6 dodatkowo przeglądanie w pionie i w poziomie w programach Windows 98, 2000 i NT lub wybierz 'MS-IntelliMouse-comp. Mode, który wykorzystuje tylko funkcję przeglądania w pionie i posiada te same funkcje, co myszka MS IntelliMouse. Jeśli wybierzesz przeglądanie w pionie lub poziomie, funkcje zostaną zamienione. Ustawić prędkość przeglądania w poziomie i pionie; wybierz ilość wierszy lub jedną stronę. Włączyć funkcję powiększania i zmniejszania w Office 97/ W karcie ustawień {Settings} (patrz rysunek 9) możesz ustawić według własnego uznania menu Netjump i Luckyjump. Kliknij New/Update, aby wprowadzić nowe funkcje. Zastosuj się do poleceń podanych na ekranie. Menu Netjump i Luckyjump mogą zostać przypisane któremuś z przycisków myszy poprzez menu przycisków. 6.3 Klawiatura Przyciski multimedialne W poniższej tabeli znajduje się opis funkcji trybu ikeyworksoffice oraz trybu Funkcji standardowych. Skrót Funkcje standardowe Funkcje IKeyWorksOffice 6 Przycisk Back: Powrót do poprzedniej strony w Internecie. Przycisk Forward: Przejście do kolejnej strony w Internecie. Przycisk Stop download: Zatrzymanie pobierania danych ze strony w Internecie. Przycisk Refresh: Odświeżanie strony w Internecie. Przycisk Search: Odzwierciedla menu przeglądarki w Internecie. Przycisk Favorite: Uruchamia program, daje dostęp do jednej lub kilku stron w Internecie. Przycisk My Home: Dostęp do ulubionych stron w Internecie. Przycisk Uaktywnia program poczty Office: Powrót do poprzedniej strony w dokumencie. Office: Przejście do kolejnej strony w dokumencie. Office: Zamknięcie dokumentu. Office: Szukaj/ zamień/ przejdź do nowej lokacji. - Font size: Zmniejsza czcionkę. + Font size: Powiększa czcionkę. Word: Otwiera nowy dokument w Microsoft Word. Przycisk Uaktywnia program poczty

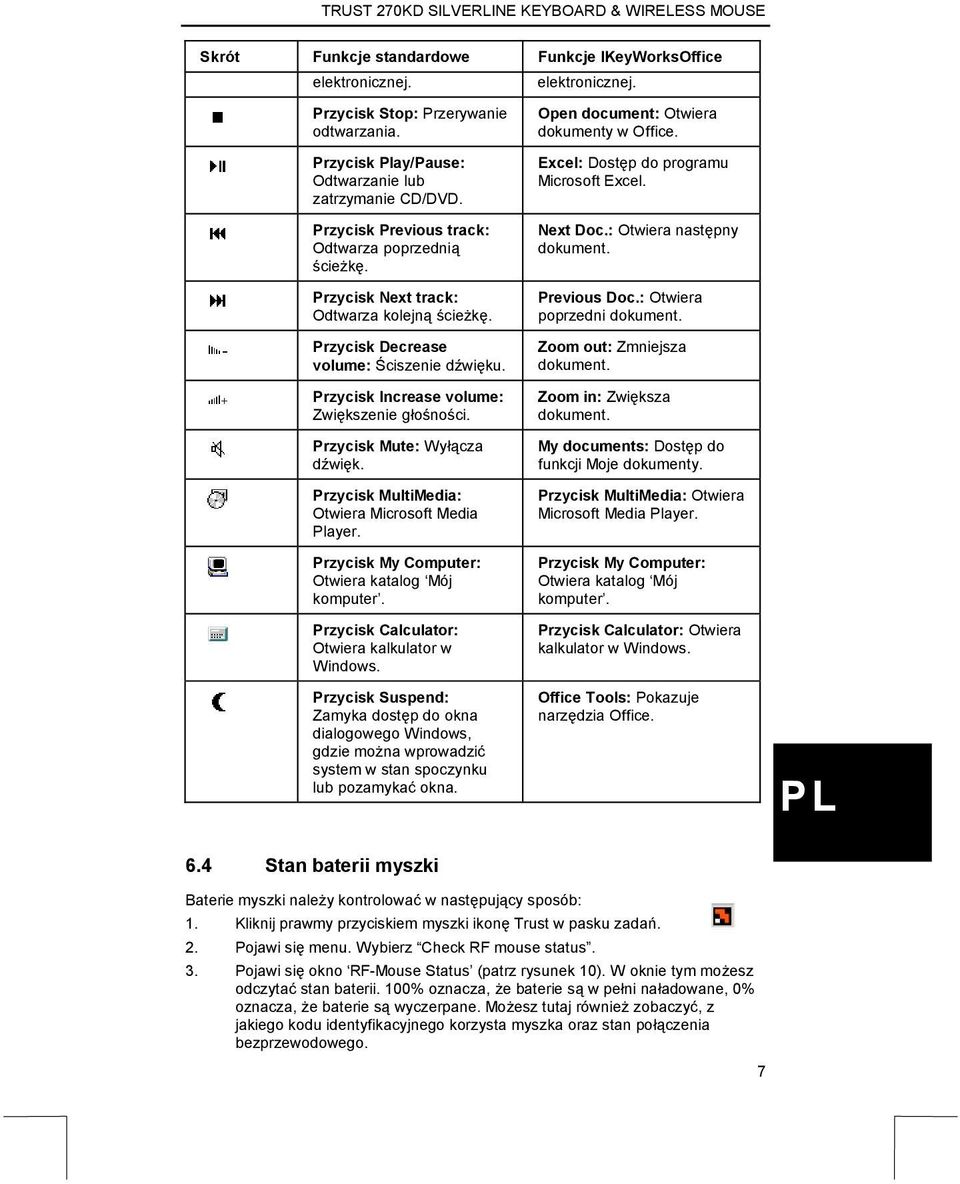

7 Skrót Funkcje standardowe Funkcje IKeyWorksOffice elektronicznej. Przycisk Stop: Przerywanie odtwarzania. Przycisk Play/Pause: Odtwarzanie lub zatrzymanie CD/DVD. Przycisk Previous track: Odtwarza poprzednią ścieżkę. Przycisk Next track: Odtwarza kolejną ścieżkę. Przycisk Decrease volume: Ściszenie dźwięku. Przycisk Increase volume: Zwiększenie głośności. Przycisk Mute: Wyłącza dźwięk. Przycisk MultiMedia: Otwiera Microsoft Media Player. Przycisk My Computer: Otwiera katalog Mój komputer. Przycisk Calculator: Otwiera kalkulator w Windows. Przycisk Suspend: Zamyka dostęp do okna dialogowego Windows, gdzie można wprowadzić system w stan spoczynku lub pozamykać okna. elektronicznej. Open document: Otwiera dokumenty w Office. Excel: Dostęp do programu Microsoft Excel. Next Doc.: Otwiera następny dokument. Previous Doc.: Otwiera poprzedni dokument. Zoom out: Zmniejsza dokument. Zoom in: Zwiększa dokument. My documents: Dostęp do funkcji Moje dokumenty. Przycisk MultiMedia: Otwiera Microsoft Media Player. Przycisk My Computer: Otwiera katalog Mój komputer. Przycisk Calculator: Otwiera kalkulator w Windows. Office Tools: Pokazuje narzędzia Office. 6.4 Stan baterii myszki Baterie myszki należy kontrolować w następujący sposób: 1. Kliknij prawmy przyciskiem myszki ikonę Trust w pasku zadań. 2. Pojawi się menu. Wybierz Check RF mouse status. 3. Pojawi się okno RF-Mouse Status (patrz rysunek 10). W oknie tym możesz odczytać stan baterii. 100% oznacza, że baterie są w pełni naładowane, 0% oznacza, że baterie są wyczerpane. Możesz tutaj również zobaczyć, z jakiego kodu identyfikacyjnego korzysta myszka oraz stan połączenia bezprzewodowego. 7

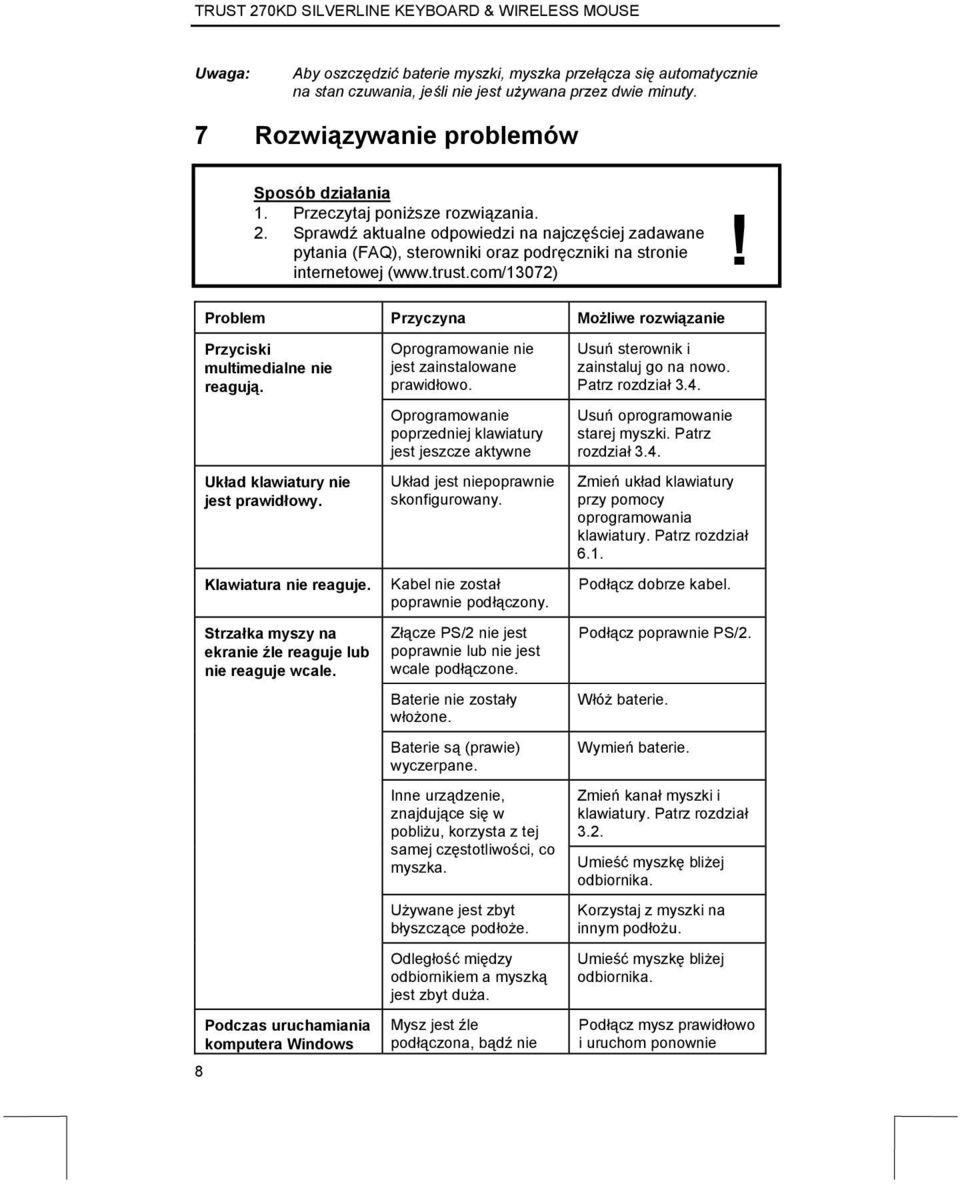

8 Aby oszczędzić baterie myszki, myszka przełącza się automatycznie na stan czuwania, jeśli nie jest używana przez dwie minuty. 7 Rozwiązywanie problemów Sposób działania 1. Przeczytaj poniższe rozwiązania. 2. Sprawdź aktualne odpowiedzi na najczęściej zadawane pytania (FAQ), sterowniki oraz podręczniki na stronie internetowej ( Problem Przyczyna Możliwe rozwiązanie Przyciski multimedialne nie reagują. Układ klawiatury nie jest prawidłowy. 8 Klawiatura nie reaguje. Strzałka myszy na ekranie źle reaguje lub nie reaguje wcale. Podczas uruchamiania komputera Windows Oprogramowanie nie jest zainstalowane prawidłowo. Oprogramowanie poprzedniej klawiatury jest jeszcze aktywne Układ jest niepoprawnie skonfigurowany. Kabel nie został poprawnie podłączony. Złącze PS/2 nie jest poprawnie lub nie jest wcale podłączone. Baterie nie zostały włożone. Baterie są (prawie) wyczerpane. Inne urządzenie, znajdujące się w pobliżu, korzysta z tej samej częstotliwości, co myszka. Używane jest zbyt błyszczące podłoże. Odległość między odbiornikiem a myszką jest zbyt duża. Mysz jest źle podłączona, bądź nie Usuń sterownik i zainstaluj go na nowo. Patrz rozdział 3.4. Usuń oprogramowanie starej myszki. Patrz rozdział 3.4. Zmień układ klawiatury przy pomocy oprogramowania klawiatury. Patrz rozdział 6.1. Podłącz dobrze kabel. Podłącz poprawnie PS/2. Włóż baterie. Wymień baterie. Zmień kanał myszki i klawiatury. Patrz rozdział 3.2. Umieść myszkę bliżej odbiornika. Korzystaj z myszki na innym podłożu. Umieść myszkę bliżej odbiornika. Podłącz mysz prawidłowo i uruchom ponownie

9 Problem Przyczyna Możliwe rozwiązanie wyświetla komunikat o błędzie dotyczący myszki lub klawiatury. Funkcja przeglądania nie działa. jest podłączona wcale. Oprogramowanie poprzedniej myszy jest jeszcze aktywne. Oprogramowanie nie zostało zainstalowane. Oprogramowanie nie zostało prawidłowo ustawione. Aplikacja nie jest w pełni zgodna z Windows. komputer. Usuń oprogramowanie poprzedniej myszy, zanim zainstalujesz nowe oprogramowanie Trust. Patrz rozdział 3.4. Zainstaluj oprogramowanie myszy. Ustaw właściwie oprogramowanie. Użyj aplikacji zgodnej z Windows. Jeśli żadne z proponowanych rozwiązań nie pomogło w usunięciu problemu Twojego produktu, skontaktuj się z jednym z centrów obsługi konsumenta (Trust Customer Care Centers). Na tylnej stronie okładki niniejszej instrukcji obsługi znajdziesz więcej informacji na ten temat. Zawsze powinieneś przygotować następujące dane: Numer produktu; jest to: 13072(US); 13073(FR); 13074(IT); 13075(GM); 13076(UK); 13077(SP); Dokładny opis problemu; Dokładny opis sytuacji, w których pojawia się problem. 9
