SPECYFIKACJA TECHNICZNA E-1 instalacje elektryczne wewnętrzne -branża elektryczna

Transkrypt

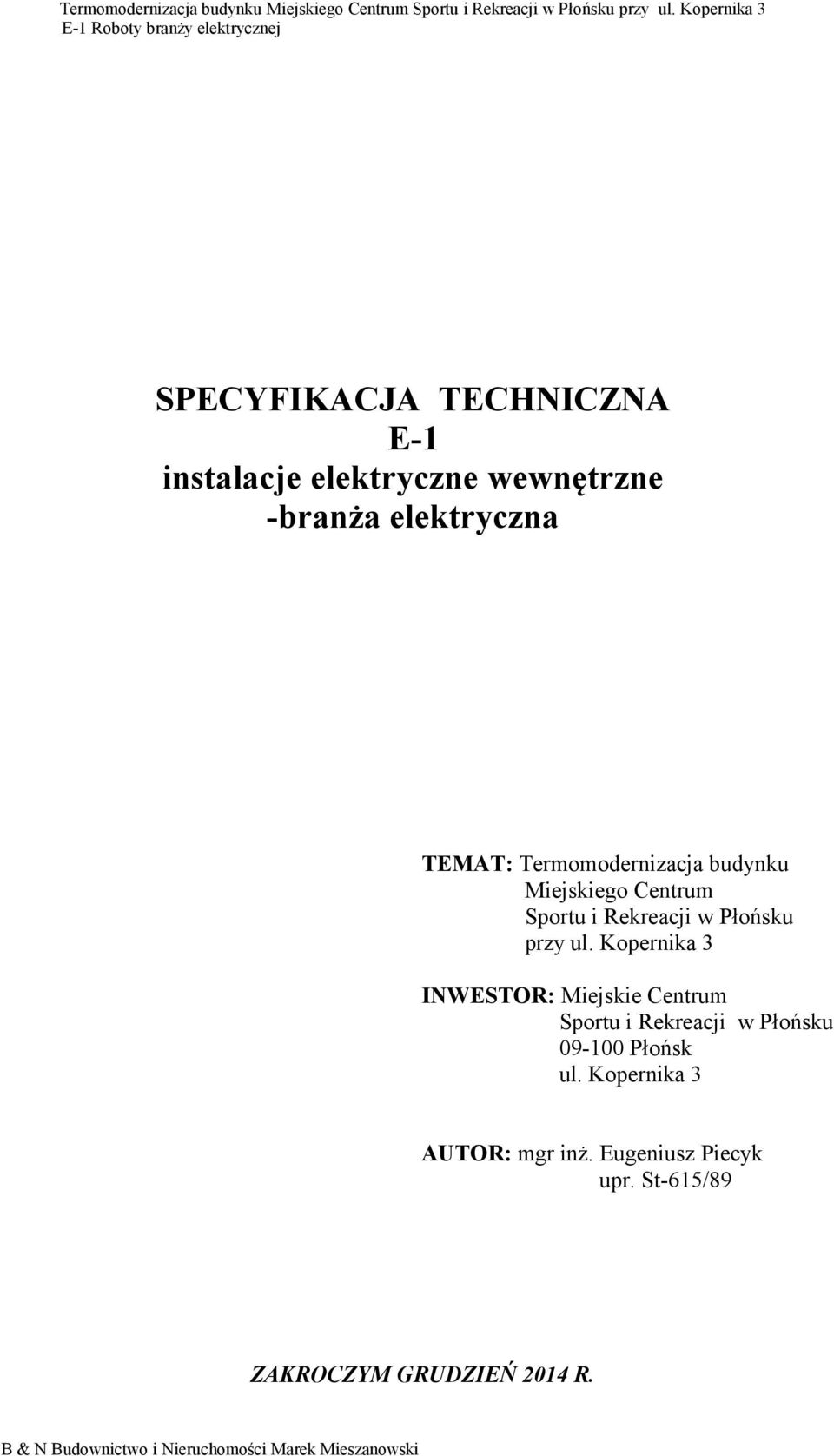

1 SPECYFIKACJA TECHNICZNA E-1 instalacje elektryczne wewnętrzne -branża elektryczna TEMAT: Termomodernizacja budynku Miejskiego Centrum Sportu i Rekreacji w Płońsku przy ul. Kopernika 3 INWESTOR: Miejskie Centrum Sportu i Rekreacji w Płońsku Płońsk ul. Kopernika 3 AUTOR: mgr inż. Eugeniusz Piecyk upr. St-615/89 ZAKROCZYM GRUDZIEŃ 2014 R.

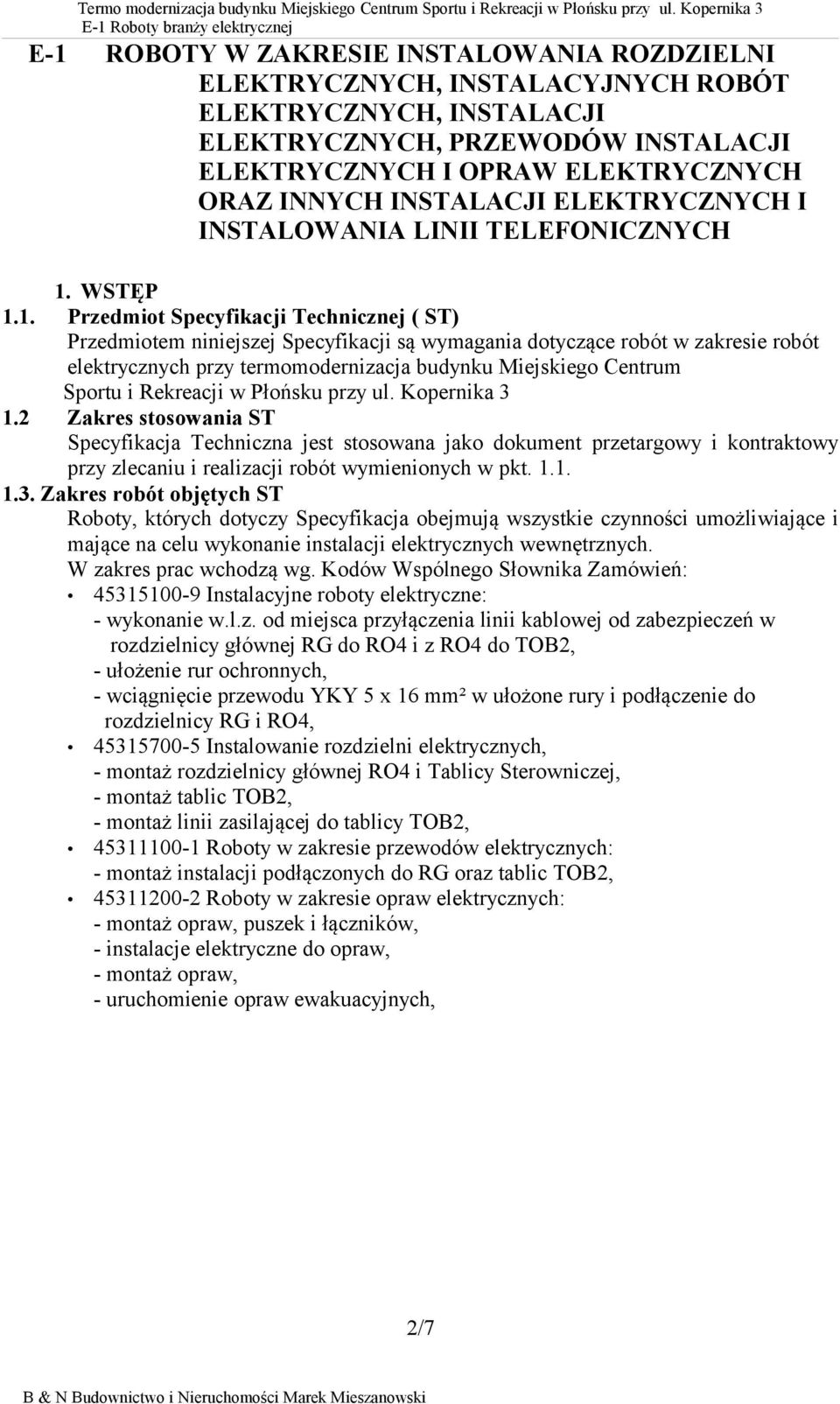

2 Termo modernizacja budynku Miejskiego Centrum Sportu i Rekreacji w Płońsku przy ul. Kopernika 3 E-1 ROBOTY W ZAKRESIE INSTALOWANIA ROZDZIELNI ELEKTRYCZNYCH, INSTALACYJNYCH ROBÓT ELEKTRYCZNYCH, INSTALACJI ELEKTRYCZNYCH, PRZEWODÓW INSTALACJI ELEKTRYCZNYCH I OPRAW ELEKTRYCZNYCH ORAZ INNYCH INSTALACJI ELEKTRYCZNYCH I INSTALOWANIA LINII TELEFONICZNYCH 1. WSTĘP 1.1. Przedmiot Specyfikacji Technicznej ( ST) Przedmiotem niniejszej Specyfikacji są wymagania dotyczące robót w zakresie robót elektrycznych przy termomodernizacja budynku Miejskiego Centrum Sportu i Rekreacji w Płońsku przy ul. Kopernika Zakres stosowania ST Specyfikacja Techniczna jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w pkt Zakres robót objętych ST Roboty, których dotyczy Specyfikacja obejmują wszystkie czynności umożliwiające i mające na celu wykonanie instalacji elektrycznych wewnętrznych. W zakres prac wchodzą wg. Kodów Wspólnego Słownika Zamówień: Instalacyjne roboty elektryczne: - wykonanie w.l.z. od miejsca przyłączenia linii kablowej od zabezpieczeń w rozdzielnicy głównej RG do RO4 i z RO4 do TOB2, - ułożenie rur ochronnych, - wciągnięcie przewodu YKY 5 x 16 mm² w ułożone rury i podłączenie do rozdzielnicy RG i RO4, Instalowanie rozdzielni elektrycznych, - montaż rozdzielnicy głównej RO4 i Tablicy Sterowniczej, - montaż tablic TOB2, - montaż linii zasilającej do tablicy TOB2, Roboty w zakresie przewodów elektrycznych: - montaż instalacji podłączonych do RG oraz tablic TOB2, Roboty w zakresie opraw elektrycznych: - montaż opraw, puszek i łączników, - instalacje elektryczne do opraw, - montaż opraw, - uruchomienie opraw ewakuacyjnych, 2/7

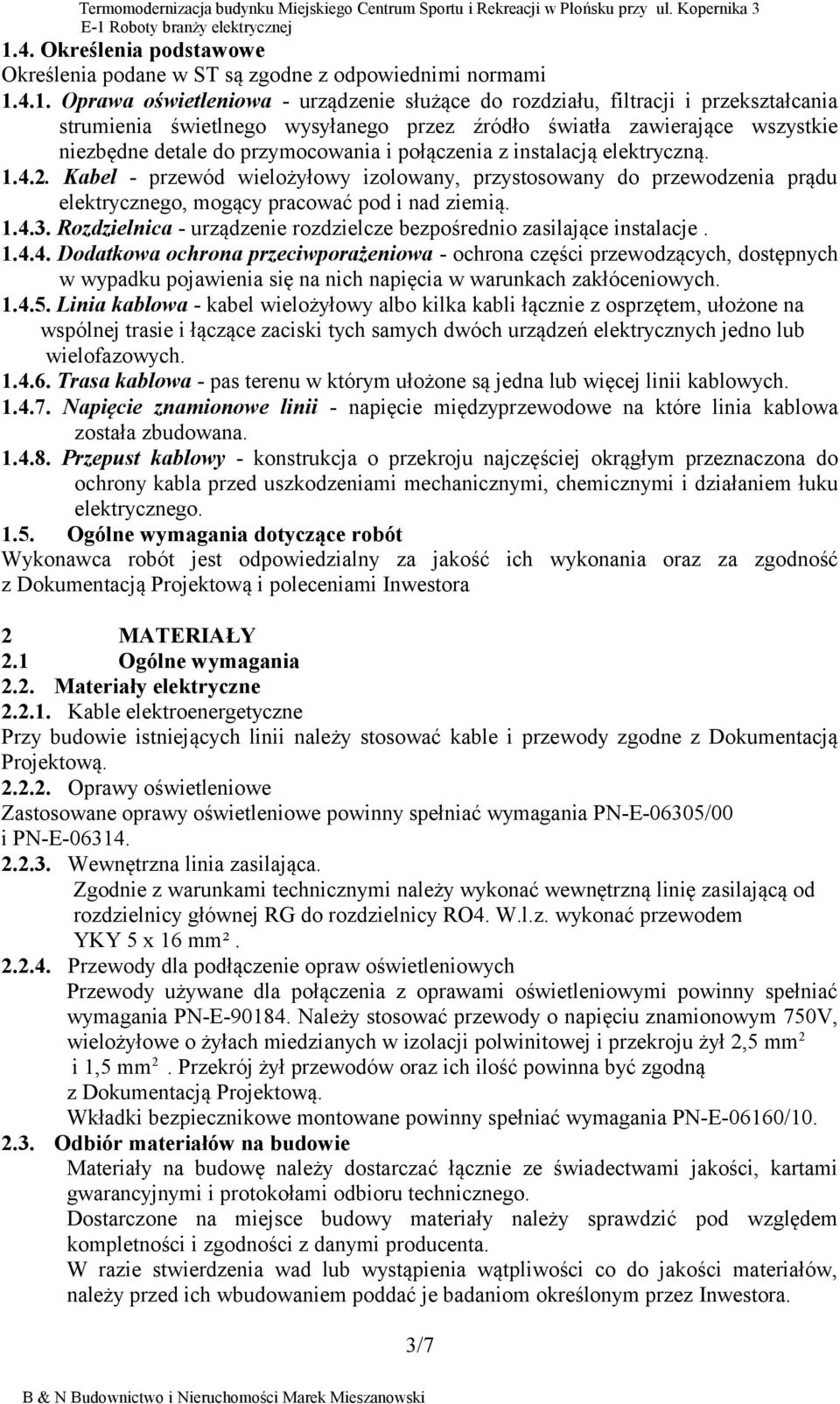

3 1.4. Określenia podstawowe Określenia podane w ST są zgodne z odpowiednimi normami Oprawa oświetleniowa - urządzenie służące do rozdziału, filtracji i przekształcania strumienia świetlnego wysyłanego przez źródło światła zawierające wszystkie niezbędne detale do przymocowania i połączenia z instalacją elektryczną Kabel - przewód wielożyłowy izolowany, przystosowany do przewodzenia prądu elektrycznego, mogący pracować pod i nad ziemią Rozdzielnica - urządzenie rozdzielcze bezpośrednio zasilające instalacje Dodatkowa ochrona przeciwporażeniowa - ochrona części przewodzących, dostępnych w wypadku pojawienia się na nich napięcia w warunkach zakłóceniowych Linia kablowa - kabel wielożyłowy albo kilka kabli łącznie z osprzętem, ułożone na wspólnej trasie i łączące zaciski tych samych dwóch urządzeń elektrycznych jedno lub wielofazowych Trasa kablowa - pas terenu w którym ułożone są jedna lub więcej linii kablowych Napięcie znamionowe linii - napięcie międzyprzewodowe na które linia kablowa została zbudowana Przepust kablowy - konstrukcja o przekroju najczęściej okrągłym przeznaczona do ochrony kabla przed uszkodzeniami mechanicznymi, chemicznymi i działaniem łuku elektrycznego Ogólne wymagania dotyczące robót Wykonawca robót jest odpowiedzialny za jakość ich wykonania oraz za zgodność z Dokumentacją Projektową i poleceniami Inwestora 2 MATERIAŁY 2.1 Ogólne wymagania 2.2. Materiały elektryczne Kable elektroenergetyczne Przy budowie istniejących linii należy stosować kable i przewody zgodne z Dokumentacją Projektową Oprawy oświetleniowe Zastosowane oprawy oświetleniowe powinny spełniać wymagania PN-E-06305/00 i PN-E Wewnętrzna linia zasilająca. Zgodnie z warunkami technicznymi należy wykonać wewnętrzną linię zasilającą od rozdzielnicy głównej RG do rozdzielnicy RO4. W.l.z. wykonać przewodem YKY 5 x 16 mm² Przewody dla podłączenie opraw oświetleniowych Przewody używane dla połączenia z oprawami oświetleniowymi powinny spełniać wymagania PN-E Należy stosować przewody o napięciu znamionowym 750V, wielożyłowe o żyłach miedzianych w izolacji polwinitowej i przekroju żył 2,5 mm 2 i 1,5 mm 2. Przekrój żył przewodów oraz ich ilość powinna być zgodną z Dokumentacją Projektową. Wkładki bezpiecznikowe montowane powinny spełniać wymagania PN-E-06160/ Odbiór materiałów na budowie Materiały na budowę należy dostarczać łącznie ze świadectwami jakości, kartami gwarancyjnymi i protokołami odbioru technicznego. Dostarczone na miejsce budowy materiały należy sprawdzić pod względem kompletności i zgodności z danymi producenta. W razie stwierdzenia wad lub wystąpienia wątpliwości co do jakości materiałów, należy przed ich wbudowaniem poddać je badaniom określonym przez Inwestora. 3/7

4 Termo modernizacja budynku Miejskiego Centrum Sportu i Rekreacji w Płońsku przy ul. Kopernika Składowanie materiałów na budowie Materiały takie jak: przewody, źródła światła, oprawy oświetleniowe, rozdzielnice, itp. mogą być składowane na budowie i przechowywane jedynie w pomieszczeniach przeznaczonych do tego celu, to jest zamkniętych i suchych. 3. SPRZĘT Wykonawca przystępujący do budowy oświetlenia dla zagwarantowania właściwej jakości robót powinien wykazać się możliwością korzystania z następujących maszyn i sprzętu: środek transportu, spawarki transformatorowej, przyrządy pomiarowe, 4. TRANSPORT Wykonawca przystępujący do wykonania budowy powinien wykazać się możliwością korzystania z środka transportu - samochodu dostawczego. Przewożone materiały i elementy powinny być układane zgodnie z warunkami transportu wydanymi przez wytwórcę dla poszczególnych materiałów i elementów oraz zabezpieczone przed ich przemieszczaniem się na środkach transportu. 5.WYKONANIE ROBÓT. WYMAGANIA 5.1. Zasilanie Napięcie zasilania wynosi 400/230V o częstotliwości 50 Hz. Pobór mocy szczytowej przewiduje się w wysokości 28,88 kw. Układ zasilania przewidziano jako TN-S Rozdzielnica. Rozdzielnice zaprojektowano z tworzywa z drzwiczkami z tworzywa przezroczystymi, transparentnymi. Usytuowane zostaną odpowiednio: - RO4 w pomieszczeniu w piwnicy, - TOB2 w pomieszczeniu bieżni lekkoatletycznej, Rozdzielnice należy wyposażyć w zamek do drzwiczek. W rozdzielnicy i tablicy znajdują się pola : - wyłącznika głównego, - wyłącznika różnicowo - prądowego, - zabezpieczeń nadmiarowych poszczególnych obwodów, - układy sterowania. W rozdzielnicy RG dodatkowo znajdują się ochronniki przeciwprzepięciowy. Montaż rozdzielnicy należy wykonać według instrukcji montażu dostarczonej przez Producenta. Demontażowi podlega stara rozdzielnica RO4 razem z kablem zasilającym. 4/7

5 5.3. Instalacje. Instalacje należy układać pod tynkiem i w korytkach kablowych oraz na konstrukcjach hali i bieżni. Przewiduje się wykonanie instalacji przewodem YDY 5x2,5mm² i YDY 3x1,5mm². Przewodem YDY 4x1,5mm² do wypustów oświetleniowych opraw awaryjnych. Oprawy należy montować na konstrukcji hali, na konstrukcji dachu bieżni oraz na suficie widowni. Oprawy awaryjne z modułem awaryjnego zasilania z własnym akumulatorem pracujące w trybie awaryjno-użytkowym pozwalające na świecenie przez okres 2 godzin po zaniku napięcia. Należy zastosować oprawy spełniające wymagania normy PN-EN 12193:2007 Oświetlenie w sporcie po przedstawieniu obliczeń potwierdzających poprawność doboru. Demontażowi podlega stare instalacje elektryczne i oprawy oświetleniowe zasilane ze starej rozdzielnicy RO4 i z tablicy TO-B w budynku bieżni Ochrona przeciwporażeniowa i przeciwpożarowa. Ochronę przeciwporażeniową zapewnia się przez szybkie wyłączenie w układzie zasilania TN-S. Ochroną przeciwpożarową jest wyłącznik zainstalowany w rozdzielnicy głównej RG oraz dodatkowo wyłącznik różnicowo - prądowy o prądzie różnicowym 300 ma zamontowany w rozdzielnicy RO Ochrona przed przepięciami atmosferycznymi i łączeniowymi Zastosowano ochronę przeciwprzepięciową na wszystkich fazach i przewodzie neutralnym w rozdzielnicy głównej RO4. 6. KONTROLA JAKOŚCI ROBÓT 6.1. Ogólne zasady wykonania kontroli robót Elementy powinny być zgodne z Dokumentacją Projektową. Po montażu, podlegają sprawdzeniu pod kątem: - dokładności ustawienia pionowego urządzeń, - jakości połączeń kabli i przewodów w rozdzielnicach oraz na zaciskach oprawy, - jakości połączeń śrubowych, - stanu antykorozyjnej powłoki ochronnej wszystkich elementów Sprawdzenie ciągłości żył kabli Sprawdzenie ciągłości żył roboczych i powrotnych oraz zgodności faz należy wykonywać przy użyciu przyrządów o napięciu nie przekraczającym 24 V. Wynik sprawdzenia należy uznać za dodatni, jeżeli poszczególne żyły nie mają przerw oraz jeśli poszczególne fazy na obu końcach linii są oznaczone identycznie Pomiar rezystancji izolacji Pomiar należy wykonać za pomocą megaomomierza o napięciu nie mniejszym niż 0,5 kv Pomiar skuteczności ochrony przeciwporażeniowej Sprawdzenie wartości impedancji pętli zwarcia należy potwierdzić pomiarami i ująć w protokóle po zakończeniu prac montażowych. Należy także wykonać badanie każdego wyłącznika przeciwporażeniowego. Po wykonaniu instalacji oświetleniowej należy pomierzyć impedancje pętli zwarciowych dla stwierdzenia skuteczności ochrony przeciwporażeniowej. Wszystkie wyniki pomiarów należy zamieścić w protokole pomiarowym ochrony przeciwporażeniowej. 5/7

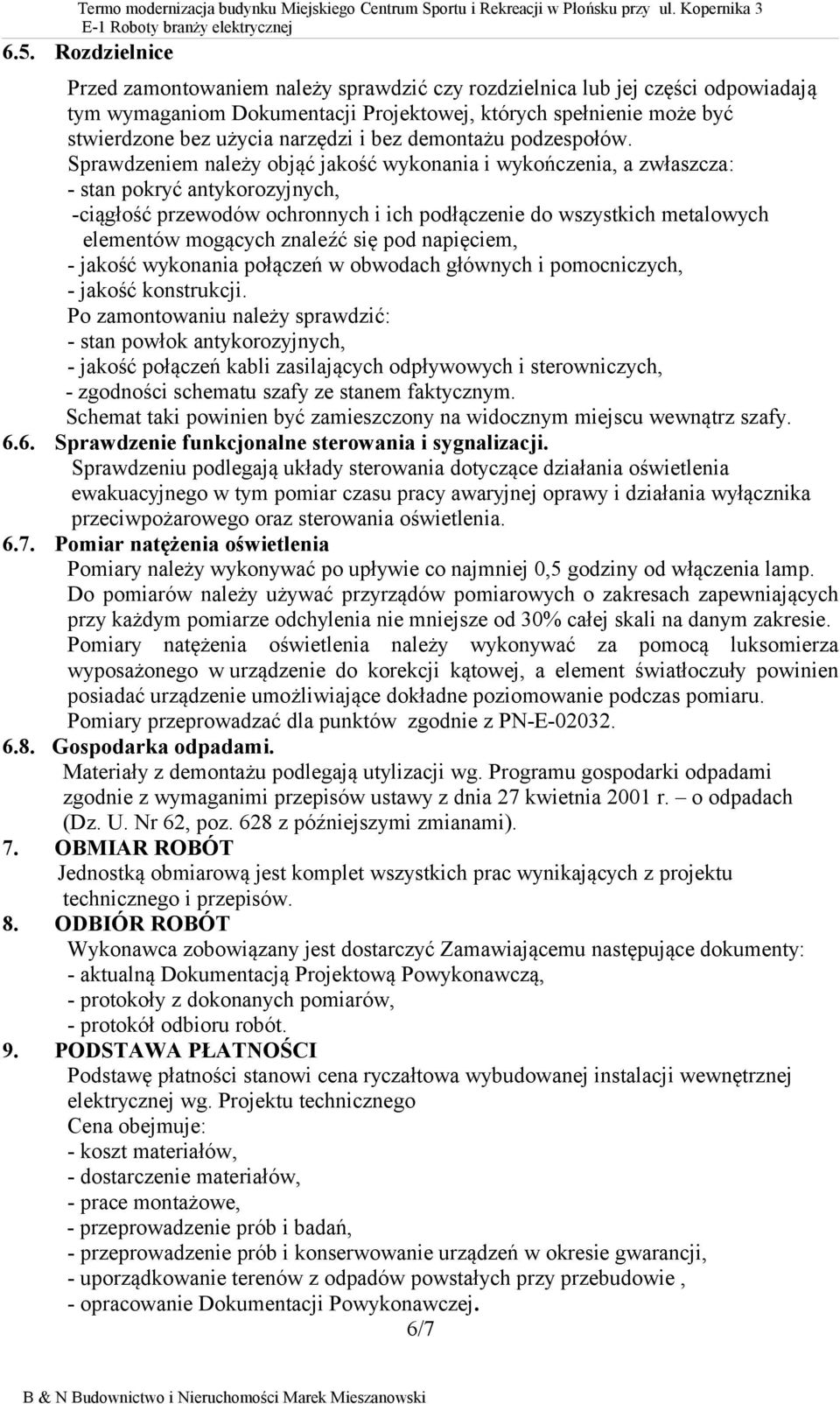

6 Termo modernizacja budynku Miejskiego Centrum Sportu i Rekreacji w Płońsku przy ul. Kopernika Rozdzielnice Przed zamontowaniem należy sprawdzić czy rozdzielnica lub jej części odpowiadają tym wymaganiom Dokumentacji Projektowej, których spełnienie może być stwierdzone bez użycia narzędzi i bez demontażu podzespołów. Sprawdzeniem należy objąć jakość wykonania i wykończenia, a zwłaszcza: - stan pokryć antykorozyjnych, -ciągłość przewodów ochronnych i ich podłączenie do wszystkich metalowych elementów mogących znaleźć się pod napięciem, - jakość wykonania połączeń w obwodach głównych i pomocniczych, - jakość konstrukcji. Po zamontowaniu należy sprawdzić: - stan powłok antykorozyjnych, - jakość połączeń kabli zasilających odpływowych i sterowniczych, - zgodności schematu szafy ze stanem faktycznym. Schemat taki powinien być zamieszczony na widocznym miejscu wewnątrz szafy Sprawdzenie funkcjonalne sterowania i sygnalizacji. Sprawdzeniu podlegają układy sterowania dotyczące działania oświetlenia ewakuacyjnego w tym pomiar czasu pracy awaryjnej oprawy i działania wyłącznika przeciwpożarowego oraz sterowania oświetlenia Pomiar natężenia oświetlenia Pomiary należy wykonywać po upływie co najmniej 0,5 godziny od włączenia lamp. Do pomiarów należy używać przyrządów pomiarowych o zakresach zapewniających przy każdym pomiarze odchylenia nie mniejsze od 30% całej skali na danym zakresie. Pomiary natężenia oświetlenia należy wykonywać za pomocą luksomierza wyposażonego w urządzenie do korekcji kątowej, a element światłoczuły powinien posiadać urządzenie umożliwiające dokładne poziomowanie podczas pomiaru. Pomiary przeprowadzać dla punktów zgodnie z PN-E Gospodarka odpadami. Materiały z demontażu podlegają utylizacji wg. Programu gospodarki odpadami zgodnie z wymaganimi przepisów ustawy z dnia 27 kwietnia 2001 r. o odpadach (Dz. U. Nr 62, poz. 628 z późniejszymi zmianami). 7. OBMIAR ROBÓT Jednostką obmiarową jest komplet wszystkich prac wynikających z projektu technicznego i przepisów. 8. ODBIÓR ROBÓT Wykonawca zobowiązany jest dostarczyć Zamawiającemu następujące dokumenty: - aktualną Dokumentacją Projektową Powykonawczą, - protokoły z dokonanych pomiarów, - protokół odbioru robót. 9. PODSTAWA PŁATNOŚCI Podstawę płatności stanowi cena ryczałtowa wybudowanej instalacji wewnętrznej elektrycznej wg. Projektu technicznego Cena obejmuje: - koszt materiałów, - dostarczenie materiałów, - prace montażowe, - przeprowadzenie prób i badań, - przeprowadzenie prób i konserwowanie urządzeń w okresie gwarancji, - uporządkowanie terenów z odpadów powstałych przy przebudowie, - opracowanie Dokumentacji Powykonawczej. 6/7

7 10. PRZEPISY ZWIĄZANE 1. PN-E Elektroenergetyczne linie kablowe. Projektowanie i budowa. 2. PN-E Kable elektroenergetyczne o izolacji z tworzyw termoplastycznych i powłoce polwinitowej na napięcia znamionowe 0,6/1 kv. 3. PN-E-06305/00 Elektryczne oprawy oświetleniowe. Ogólne wymagania i badania. 4. PN-EN 12193: 2007 Oświetlenie w sporcie, 5. PN-EN 1838:2005 Zastosowanie oświetlenia - oświetlenie awaryjne. 6. PN-E-05160/01 Rozdzielnice prefabrykowane niskonapięciowe. 7. PN-E-05009/41 Ochrona zapewniająca bezpieczeństwo. Ochrona przeciwporażeniowa. 8. PN-E-05009/61 Sprawdzanie. Sprawdzanie odbiorcze. 9. PN-E-06160/10 Bezpieczniki topikowe niskiego napięcia. 10. PN-89/E-05003/01 Ochrona odgromowa obiektów budowlanych. Wymagania ogólne. 11. PN-91/E-05009/01 Instalacje elektryczne w obiektach budowlanych. 12. PN-H Bednarka stalowa bez pokrycia lub ocynkowana, 13. BN Rozdzielnice skrzynkowe niskonapięciowe. W skrzynkach z tworzyw sztucznych. Ogólne wymagania i badania. 14. Rozporządzenie Ministra Gospodarki Przestrzennej i Budownictwa z dnia 14 grudnia 1994 r w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie ( Dz.U. z 1995 r. nr 10,poz.46 z późniejszymi zmianami ). 7/7
